Schulthess proLine D200 User manual

Professioneller Wäschetrockner
Sèche-linge professionnel
Asciugatrice professionale
Professional dryer
Aufstellanleitung
Notice d’installation
Istruzioni per l’installazione
Installation instruction
proLine
D200 | D325

DE
2

DE 3
Inhalt / Sommaire / Indice / Content
DEUTSCH
Sicherheit und Schutzmassnahmen ................5
Gerät aufstellen.................................6
Gerät ausrichten ................................7
Frischluft-Anschluss (Option) .....................8
Abluftleitung ...................................8
Elektrischer Anschluss ..........................10
Beschrieb zu Installationsplan....................13
FRANÇAIS
Sécurité et mesures de protection ................15
Installer l’appareil ..............................16
Alignement de l’appareil.........................17
Raccord d’air frais (en option)....................18
Conduite d’évacuation de l’air ....................18
Raccordement électrique ........................20
A décrit au plan d’installation ....................23
ITALIANO
Sicurezza e misure preventive ....................25
Installazione dell’apparecchio ....................26
Livellamento dell’apparecchio ....................27
Attacco del tubo dell’aria fresca (opzionale) ........28
Tubazione per lo scarico dell’aria-vapore ...........28
Collegamento elettrico ..........................30
Descrizione del piano d’installazione ..............33
ENGLISH
Safety and safety measures .....................35
Installing the appliance..........................36
Aligning the appliance...........................37
Fresh air connection (Option) ....................38
Exhaust air duct ...............................38
Electrical connection ...........................40
Description to accompany the installation plan .....43

DE
4
Symbole

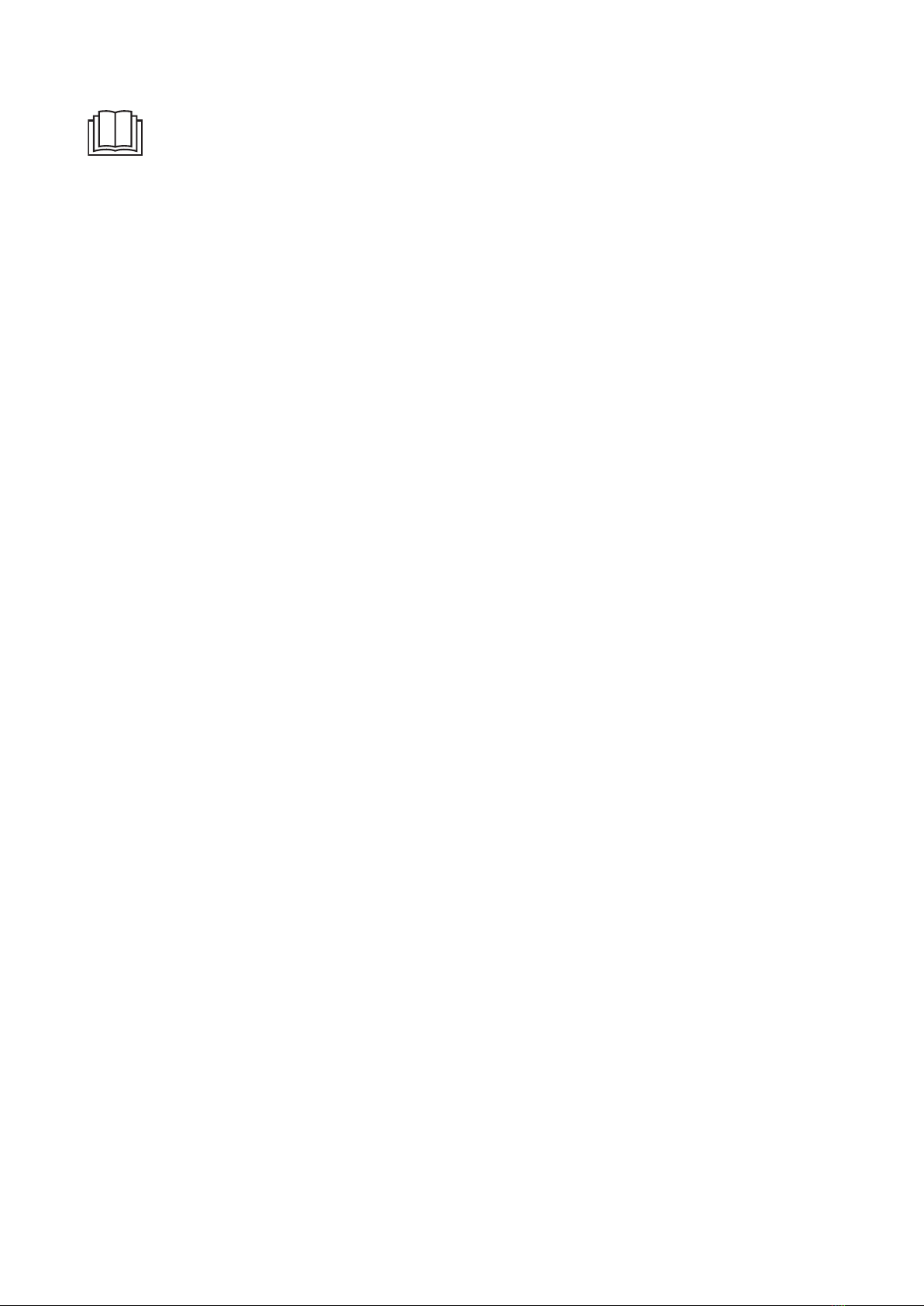

Vor Gebrauch des Gerätes die Anleitungen
lesen
Warnhinweise sind mit einem Warndreieck
gekennzeichnet.
Es wird angegeben, wie die Gefahr vermieden
werden kann.
Signalwörter kennzeichnen die Schwere der
Gefahr, die auftritt, wenn sie nicht vermieden
wird.
Warnung
bedeutet, dass Personenschäden, unter
Umständen auch lebensgefährliche Verletzungen
auftreten können.
Achtung
bedeutet, dass Sachschäden auftreten können.
DEUTSCH

DE 5
Sicherheit und Schutzmassnahmen
Die beiliegenden Anleitungen enthalten wich-
tige Informationen zu Installation, Gebrauch
und Sicherheit des Wäschetrockners.
► Bewahren Sie sie für Mitbenutzer oder
Nachbesitzer sorgfältig auf.
► Beachten Sie beim Aufstellen und Anschlies-
sen des Gerätes die folgenden Sicherheits-
hinweise, Warnungen, allgemeinen Hinweise
wie auch eventuelle besondere Vorschriften
des zuständigen Wasser- und Elektrizitäts-
werkes.
Der Wäschetrockner darf nur durch den
Kundenservice des Herstellers oder einen
autorisierten Fachhändler aufgestellt und in
Betrieb genommen werden.
► Überprüfen Sie die Maschine auf Transport-
schäden. Schliessen Sie ein Gerät mit sicht-
baren Schäden nicht an.
Der Wäschetrockner hat ein hohes Gewicht.
► Achten Sie bei Transport und Installation des
Gerätes (Entladen, Verrücken usw.) darauf,
dass dieses nicht herunterfällt oder kippt.
► Setzen Sie das Gerät niemals auf der Palette
in Betrieb.
Beim Anheben des Wäschetrockners an vor-
stehenden Bauteilen (z.B. Einfülltür, Deck-
platte) können diese abbrechen.
► Heben Sie das Gerät nicht an vorstehenden
Bauteilen an!
Nach dem Aufstellen und Anschliessen des
Geräts müssen alle Teile der Aussenverklei-
dung wieder montiert sein, damit kein Zugriff
zu stromführenden oder sich drehenden
Maschinenteilen besteht.
Bei unsachgemässem Verlegen von Schläu-
chen und Netzleitungen besteht Stolper-
und Verletzungsgefahr.
► Verlegen Sie Schläuche und Kabel so, dass
man nicht darüber stolpert.
Das Gerät darf nicht auf einer Höhe von mehr
als 2000m über Meer betrieben werden.
Beim Betreiben des Trockners im Freien
besteht Kurzschluss- bzw. Brandgefahr.
► Stellen Sie das Gerät nicht im Freien auf.
► Achten Sie darauf, dass am Aufstellort eine
minimale Temperatur von 5°C nicht unter-
schritten wird. Bei tieferen Temperaturen
kann die Störungsmeldung «Fehler F–11»
angezeigt werden.
Kinder können sich beim Spielen in Verpa-
ckungen/Folien und Verpackungsteile ein-
wickeln oder sich diese über den Kopf ziehen
und ersticken.
► Halten Sie Verpackungsmaterial von Kindern
fern.
► Entsorgen Sie das Verpackungsmaterial
ordnungsgemäss.
Das Gerät darf nicht aufgestellt werden hinter
einer verschliessbaren Tür, einer Schiebetür
oder einer Tür mit einem Scharnier, welches
dem Scharnier des Trockners so gegen-
überliegt, dass ein vollständiges Öffnen der
Einfülltür des Trockners eingeschränkt ist.
► Die Belüftungsöffnungen im Gehäuseboden
dürfen nicht durch Teppichboden verstopft
werden.
► Die Betriebstemperatur des Gerätes beträgt
5 bis 35°C.
Am Aufstellort und in den benachbarten
Räumen dürfen keine Gasheizungen oder
Gas-Durchlauferhitzer, keine Kohleöfen mit
Kaminanschluss und keine offenen Kamine
betrieben werden. Andernfalls kann ein
Unterdruck entstehen und zum Rücksaugen
von Abgasen führen.
► Das Anschliessen der Abluftleitung an ein
Kamin, an welches Gas- oder Kohleöfen, Gas-
oder Kohleherde oder Gas-Raumheizungen
angeschlossen sind, ist nicht gestattet.
► Verwenden Sie das Gerät nicht in Räumen,
in welchen sich entzündbare oder explosive
Gase oder Dämpfe befinden.

DE
6
Gerät aufstellen
Hinweis
Kleine geschlossene Räume ohne Be- und Ent-
lüftungsmöglichkeit sind nicht geeignet als Aufstel-
lort.
Der Trockner arbeitet nach dem Abluftprinzip. Die
beim Trocknen der Wäsche entstehende feuchtwarme
Luft tritt durch Abluftöffnungen aus.
► Führen Sie die Abluft über eine Abluftleitung in einen
Lüftungsschacht oder ins Freie (siehe Abluftleitung
installieren).
Bei ungenügender Zufuhr von frischer Kühlluft saugt
der Trockner die ausgeblasene, feuchtwarme Luft
wieder an. Dies kann zu verlängerten Trocknungszeiten
und erhöhtem Energieverbrauch führen.
► Achten Sie darauf, dass der Trockner in einem gut
belüfteten Raum installiert wird, damit keine Gase
von Geräten, die andere Brennstoffe verbrennen
(einschliesslich offener Feuer) in den Raum zurück-
fliessen, während der Trockner betrieben wird.
► Sorgen Sie für ausreichende Raumbelüftung während
des Trocknens, z.B. durch Öffnen von Fenstern oder
Türen oder durch unverschliessbare Belüftungsöff-
nungen in Wänden oder Türen.
Wird der Trockner ohne Anschluss einer Abluftleitung
betrieben, können durch die Luftfeuchtigkeit langfris-
tig Wände beschädigt werden.
Die Abluftöffnung des Geräts darf nicht verdeckt
sein.
► Sorgen Sie für ca. 1m freien Raum zur Abluftöffnung.
Gerät von der Palette nehmen
Die Maschine wird auf einer genormten, für den
Transport mit einem Gabelstapler geeigneten Palette
geliefert.
► Heben Sie die Maschine mit einem Stemmeisen seit-
lich an und schieben Sie ein Rohr unter.
► Rollen Sie die Maschine mit Hilfe des Rohrs von der
Palette.
Gerät an Aufstellort transportieren
Um den Trockner an den Aufstellort zu bringen, kann
er mit einem Hubwagen unterfahren werden. Das
Einbringen durch Türen mit einer Breite von 80cm ist
problemlos möglich.
Achtung
Entfernen Sie unbedingt die Frontabdeckung un-
terhalb der Filterschublade vor dem Transport, um
Schäden am Gerät zu vermeiden.
Trockner für Transport vorbereiten
► Ziehen Sie die Filterschublade bis zum Anschlag
heraus.
► Heben Sie die Schublade leicht an und entnehmen Sie
sie.
5 x
► Lösen Sie die fünf Schrauben der Frontabdeckung.
► Entfernen Sie die Frontabdeckung.
Das Gerät kann nun verschoben werden.

DE 7
Frontabdeckung und Schublade wieder
einsetzen
► Schrauben Sie die Frontabdeckung nach dem Trans-
port wieder fest.
► Setzen Sie die Filterschublade wieder ein.
Aufstellfläche
Maximale Bodenbelastung (ohne Sockel) im Betriebs-
zustand:
D 200 D 325
2125 N 2650 N
Um die Standsicherheit des Gerätes zu gewährleisten,
muss die Aufstellfläche fest, eben und trocken sein.
Weiche Bodenbeläge, z.B. Teppichböden oder Beläge
mit Schaumstoffrücken, sind als Untergrund nicht
geeignet.
► Halten Sie die Umgebung des Gerätes frei von Staub
und Flusen.
Gerätemasse beachten
Hinweis
Das Gerät kann mit seiner Rückseite gegen eine Wand
gestellt werden. Der Mindestabstand zwischen dem
Gerät und einer Wand beträgt 50cm.
79cm
135cm
>50cm
90cm (D 200)
120cm (D 325)
► Beachten Sie die Gerätemasse und den Platzbedarf
für den Anschluss einer Abluftleitung.
Gerät ausrichten
Hinweis
Das Gerät muss lotrecht mit allen vier Füssen fest auf
dem Boden stehen und darf nicht wackeln.
► Entfernen Sie auf keinen Fall die Schraubfüsse.
► Richten Sie den Trockner mit Hilfe einer Wasserwaage
nach allen Seiten aus.

DE
8
► Lösen Sie die Kontermuttern der Gerätefüsse mit
einem Schraubenschlüssel.
► Korrigieren Sie die Höhe der Gerätefüsse.
► Schrauben Sie die Kontermuttern wieder nach oben.
Halten Sie die Gerätefüsse dabei fest, um zu verhin-
dern, dass sich die Höhe verstellt.
Frischluft-Anschluss (Option)
Beim Frischluftanschluss (mit Überströmöffnung)
lässt sich eine Frischluftzuleitung mit einem Durch-
messer von 160mm oder 200mm anschliessen.
Die Zufuhr von Frischluft zum Gerät muss folgende
Bedingungen erfüllen:
Luftdruck am Zuluftstutzen
► Maximal 0Pa (kein Überdruck)
► Minimal –20Pa (Unterdruck)
Abluftleitung
Als Abluftleitung können verschiedene handelsübliche
Produkte verwendet werden:
•Kunststoffrohre
•Flexible Kanäle / flexible Rohre
•Blechkanäle / Blechrohre, verzinkt
•Verbindungs-/ Übergangs-/ Umlenkstücke für Flach-
kanal- oder Rohrsystem
•Mauerkästen zur Entlüftung ins Freie oder in einen
Lüftungsschacht.
Hinweis
Die verwendeten Materialien müssen feuchtigkeits-
und wärmebeständig sein (bis 80°C).
Druckverlust
Beschaffenheit und Länge der Abluftleitung können
den Durchfluss der Abluft erschweren, insbesondere
bei Kniestücken oder Rohrbögen mit engem Radius.
► Achten Sie darauf, den Luftdurchsatz möglichst we-
nig zu behindern und den Druckverlust (Widerstand)
minimal zu halten.
Durch Reibung an der Innenseite der Rohre wird die
Luft je nach verwendetem Material mehr oder weniger
stark behindert.
► Verwenden Sie Rohre mit glatter Innenfläche und
grossem Innendurchmesser
► Achten Sie auf eine möglichst kurze Gesamtlänge.
Rohrbögen oder -krümmer, Kniestücke sowie Mauer-
kästen mit Gitter oder Rückstauklappen erhöhen den
Widerstand zusätzlich.
Hinweis
Durch Beachten der folgenden Punkte erzielen Sie
eine optimale Leistung der Abluftleitung:
•grosser Innendurchmesser
•kurze Gesamtlänge
•Rohrbögen/Kniestücke vermeiden
Druckverlust berechnen
► Berechnen Sie den Druckverlust anhand der entspre-
chenden Werte für Ihren Gerätetyp.
Hinweis
Um den minimal erforderlichen Luftdurchsatz zu ge-
währleisten, darf der gesamte Druckverlust den Wert
von 200Pa nicht überschreiten.

DE 9
Gewelltes Rohr
Kann der Trockner nicht an eine fest installierte
Abluftleitung angeschlossen werden, besteht die
Möglichkeit, die Abluft über ein gewelltes Rohr abzu-
führen.
Abluftleitung installieren
Je nach baulicher Situation kann die Abluft auf unter-
schiedliche Weise nach aussen geführt werden:
•über einen Mauerkasten ins Freie
•durch ein Fenster ins Freie
•über einen Mauerkasten in ein Kamin oder einen
Lüftungsschacht
Abluft durch ein Fenster ins Freie führen
Befindet sich ein Fenster im Raum, kann die Abluft
über die Abluftleitung direkt durch das geöffnete
Fenster ins Freie geleitet werden.
► Verlegen Sie die Abluftleitung so, dass die ausgebla-
sene, feuchtwarme Luft nicht wieder angesaugt
werden kann.
► Achten Sie darauf, dass kein zusätzlicher Gegendruck
(z.B. durch direkten Windeinfall) auf die ausströmende
Abluft entstehen kann.
Abluft über einen Mauerkasten in ein Kamin
oder einen Lüftungsschacht führen
Soll die Abluftleitung an einen feuchtigkeitsisolier-
ten Lüftungsschacht angeschlossen werden, ist der
zuständige Kaminfeger zu verständigen bzw. die
Genehmigung der örtlichen Baubehörde oder des
Hauseigentümers einzuholen.
► Lassen Sie sich den gefahrlosen Betrieb in jedem Fall
von Ihrem Kaminfeger bestätigen.
Gesamten Druckverlust berechnen
D 200
Beladung 11kg
Maximaler Volumenstrom 480m3 /h
Maximaler Leitungswiderstand, bauseitig 200Pa
Abluftanschluss, Durchmesser 160 mm (Option) 200 mm
Gerade, glatte Rohre
Druckverlust pro Meter 4 Pa 2 Pa
Gebogene Rohre, glatt (rm = 1,5 d)
30°-Bogen 2 Pa 2 Pa
45°-Bogen 4 Pa 2 Pa
60°-Bogen 5 Pa 2 Pa
90°-Bogen 6 Pa 3 Pa
Gebogene Rohre, Segmentausführung (rm = 1,5 d)
30°-Bogen 4 Pa 2 Pa
45°-Bogen 6 Pa 3 Pa
60°-Bogen 7 Pa 3 Pa
90°-Bogen 9 Pa 4 Pa
Flexible Rohre
Gerade Rohre (Alu), Druckverlust pro Meter 9 Pa 3 Pa
90°-Radius (Alu/ rm =1,5 d) 20Pa 6 Pa
Aussenluftgitter
Aussenluftgitter aus Stahl 70Pa 30Pa

DE
10
Warnung
Werden im Aufstellraum oder in benachbarten
Räumen zusätzliche Geräte wie Gasheizungen, Gas-
Durchlauferhitzer, Kohleöfen mit Kaminanschluss
oder offene Kamine betrieben, kann Unterdruck ent-
stehen und ein Rücksaugen von Abgasen bewirken.
► Führen Sie die Abluftleitung nicht in ein Kamin, an
welches Geräte wie Gas- oder Kohleöfen oder -herde
oder Gas-Raumheizungen angeschlossen sind.
Ablaufmöglichkeit für Kondenswasser
Es empfiehlt sich, an der tiefsten Stelle der Abluft-
leitung einen «Kondenswassersammler » (im Fach-
handel erhältlich) oder ein Ablaufloch von ca. 3mm
Durchmesser anzubringen.
Elektrischer Anschluss
Hinweis
Der Anschluss an die Stromversorgung muss durch
eine Fachperson ausgeführt werden.
Bei der ersten Inbetriebnahme der Maschine sind die
Einstellungen Datum und Uhrzeit zu kontrollieren
und falls nötig richtig zu stellen (siehe Einstellun-
gen / Menu Einstellungen in der Bedienungsan-
leitung).
Elektrischen Anschluss nach den Vorschriften und
Bestimmungen der örtlichen Elektrizitätsbehörde und
des Elektrizitätswerks erstellen.
Das Gerät ist zugelassen für festen Anschluss, allpolig
abschaltbar über einen Hauptschalter.
Der Schutzleiter ist so anzuschliessen, dass im Fall
einer übermässigen Zugbelastung der Anschluss-
leitung zuerst alle aktiven (stromführenden) Leiter
getrennt werden, bevor der Schutzleiter reissen kann.
Sind am Aufstellort Fehlerstrom-Schutzschalter zur
Erhöhung der Sicherheit vorgeschrieben oder emp-
fohlen, muss der Auslösestrom 30mA betragen.
► Verwenden Sie einen Fehlerstrom-Schutzschalter mit
-Zeichen.
Der Motor ist gegen Überlastung gesichert.
Der Hauptschalter ist abschliessbar in Position AUS.
Netzleitung
Das Gerät wird ohne Netzleitung geliefert, zum An-
schliessen an 3-Phasen-Wechselstrom mit Neutral-
leiter (400V 3N~).
Warnung
Verletzungsgefahr durch Strom führende
oder sich drehende Maschinenteile
► Stellen Sie sicher, dass alle demontierten
Gehäuseteile nach dem Aufstellen und Anschliessen
des Geräts wieder befestigt werden.
Gefahr von Stromschlag oder Brand
► Verwenden Sie keine Verlängerungskabel, Mehrfach-
kupplungen oder steckbaren, mobilen Zeitschaltuh-
ren.
► Der Wäschetrockner darf nicht über eine externe
Schaltvorrichtung angeschlossen werden, welche
das Gerät regelmässig ein- und ausschaltet (z.B.
Zeitschaltuhr).

DE 11
11 kg-Wäschetrockner
400 V 3 N ~ 15 kW
4,8 kW 4,8 kW 4,8 kW
NL1 L2 L3PE
PE NL1 L2 L3
1 63 5
2 64 6
Heizung 14,4kW
Motor 0,6kW
Sicherung 25AT
18 kg-Wäschetrockner
400 V 3 N ~ 21,2 kW
7,1 kW
7,0 kW
6,5 kW
NL1 L2 L3PE
PE NL1 L2 L3
1 63 5
2 64 6
Heizung 20,6kW
Motor 0,6kW
Sicherung 32AT
Das obenstehende Anschlussschema ist auch im
Inneren des Geräts (Deckplatte) zu finden.

DE
12
662 790
min. 50
1350
3
9
200
D200 825 D325 1125
39
D200 900 D325 1200
96
D200 692 D325 992
34
min. 500
9
1256
133
233
217
1
4
5
2
1620
693
780 270
10
423
653
580
500
4
7
7
360
82
8
1526
487
690
588
6
34
88
D200 913
D325 1213
D200 864 D325 1164
D200 952
D325 1252
Copyright by Schulthess Maschinen AG
15.01.2021
WST
1/1
Blatt
AA
255323
proLine D200/D325
1:15
rsc
21.04.2020
--
Geä.
Frg.
Gez.
Massstab:
Index
Sachnummer

DE 13
Beschrieb zu Installationsplan
1Elektroanschluss Flexibel, gemäss Anschlussschema
Optionen: Netzperrset
Potenzialfreier Lüftungskontakt
2Hauptschalter
3Not-Aus-Taste
4Schilder Typenschilder, Leistungsschild, Warnschild, Serviceschild
5Abluft-Anschluss Durchmesser 200mm
Option: 160mm
Abluftmenge D200: max. 480m3 /h
D325: max. 840m3 /h
Ablufttemperatur max. 70°C
Leitungswiderstand bauseitig D200: max. 200Pa
D325: max. 200Pa
6Frischluft-Ansaugung
(Option)
Max. Temperatur der Zuluft: 40 °C
(bei Temperaturen unter 10 °C ist die Leistung des Trockners beeinträchtigt)
Option: Frischluft-Anschluss ø160 mm /ø 200 mm
7Türbandung Türbandung links
Option: Türbandung rechts (bei der Bestellung angeben)
8Schublade für Filterreinigung Option: abschliessbare Schublade
9Mindestmass 50mm auf beiden Seiten, 500 mm an der Rückseite des Geräts
10 Sockel
(Option)
Höhe 270mm

FR
14
Symboles
Lire les instructions avant d’utiliser l’appareil.
Les avertissements de sécurité sont précédés
d’un triangle de signalisation. Il est indiqué
comment éviter le danger.
Les avertissements caractérisent la gravité du
danger qui survient si celui-ci n›est pas évité.
Avertissement
indique que de graves dommages corporels, voir
même un danger de mort peuvent survenir.
Attention
indique que des dommages aux biens peuvent
survenir.
Français

FR 15
Sécurité et mesures de protection
Les instructions ci-joint contiennent des
informations importantes sur l’installation,
l’utilisation et la sécurité du sèche-linge.
► Conservez-les soigneusement pour les autres
utilisateurs ou les futurs propriétaires.
► Respectez les conseils de sécurité,
consignes et remarques générales lors de
l’installation et du raccordement de l’appa-
reil ainsi que les éventuelles prescriptions
spécifiques de vos sociétés de distribution
des eaux et de l’électricité.
Seul notre service après-vente ou un reven-
deur agréé est autorisé à effectuer l’installa-
tion et la mise en service du sèche-linge.
► Vérifiez la machine du point de vue des ava-
ries de transport. Ne branchez pas un appa-
reil visiblement endommagé.
Le sèche-linge a un poids élevé.
► Lors du transport et de l’installation de
l’appareil (déchargement, déplacement etc.),
veillez à ce qu’il ne tombe pas et ne bascule
pas.
► Ne mettez jamais l’appareil en service sur la
palette.
Si vous soulevez le sèche-linge par les pièces
en saillie (par ex. porte de remplissage, pan-
neau supérieur), elles peuvent se rompre et
provoquer des blessures.
► Ne soulevez pas l’appareil par les pièces en
saillie.
Après la mise en place correcte du sèche-
linge, remonter impérativement tous les
habillages extérieurs ayant été démontés,
pour empêcher l’accès à des parties de la
machine sous tension ou en rotation.
En cas de pose non conforme des tuyaux et
câbles d’alimentation, il existe un risque de
trébuchement et de blessure.
► Posez les flexibles et câbles de manière à ce
que personne ne puisse trébucher.
L’appareil ne doit pas être utilisé à une hau-
teur supérieure à 2000m.
En cas d’utilisation de la machine en exté-
rieur, il existe un risque de court-circuit et
d’incendie.
► L’appareil ne doit pas être installé à l’exté-
rieur.
► Veillez à ce que la température à l’emplace-
ment de la machine ne soit pas inférieure à
5°C. A défaut, le message d’erreur «Erreur
F–11» pourra s’afficher.
S’ils jouent avec les emballages/les films et
les pièces d’emballage, les enfants peuvent
s’enrouler dedans ou se les passer sur la tête
et étouffer.
► Gardez le matériel d’emballage éloigné des
enfants.
► Éliminez le matériel d’emballage de manière
appropriée.
L’appareil ne doit pas être installé derrière
une porte pouvant être fermée, une porte
coulissante ou une porte à charnière si la
charnière gêne l’ouverture complète de la
porte de remplissage du sèche-linge.
► Les ouvertures de ventilation au fond du
boîtier ne doivent pas être colmatées par la
moquette.
► La température d’exploitation de l’appareil
est de 5 à 35°C.
L’appareil ne peut pas être installé dans des
pièces ou à proximité (pièces voisines) d’un
chauffage à gaz, d’un chauffe-eau à gaz,
d’un poêle à charbon avec raccordement de
cheminée ou d’une cheminée ouverte. Dans
le cas contraire, une situation de sous-pres-
sion peut se produire et provoquer la réaspi-
ration des gaz.
► Le raccordement de la conduite d’évacuation
de l’air à une cheminée, à laquelle est égale-
ment raccordé un poêle, une cuisinière ou un
chauffage à gaz ou à charbon est interdit.
► N’utilisez pas l’appareil dans des locaux
contenant des gaz ou des vapeurs inflam-
mables ou explosifs.

FR
16
Installer l’appareil
Remarque
Les petites pièces fermées sans aération ne
conviennent pas à l’installation d’un sèche-linge.
Le sèche-linge fonctionne selon le principe de l’air
sortant. L’air chaud et humide issu du processus de
séchage est évacué par les orifices de ventilation.
► Dirigez l’air évacué vers un puits d’aération ou à
l’extérieur à l’aide d’une conduite d’évacuation de l’air
(voir Installer la conduite d’évacuation de l’air).
Si l’apport d’air frais est insuffisant, l’appareil aspire
à nouveau l’air chaud qu’il a lui-même rejeté. Cela
prolonge le temps de séchage et accroît la consom-
mation d’énergie.
► Veillez à ce que le sèche-linge soit installé dans une
pièce bien ventilée, afin d’éviter que les gaz des
appareils brûlant des combustibles (y compris feux
ouverts) ne soient rejetés dans la pièce pendant que
l’appareil fonctionne.
► Pendant le séchage, veillez à une bonne ventilation de
la pièce en ouvrant par ex. la fenêtre ou la porte ou à
travers des grilles de ventilation permanentes dans
les murs ou les portes.
Si le séchoir est utilisé sans raccordement d’un tuyau
d’évacuation d’air, les murs peuvent être endom-
magés par l’humidité de l’air à long terme.
Ne pas couvrir la grille d’aération.
► Assurez-vous qu’il y a environ 1 m d’espace libre pour
l’ouverture d’évacuation de l’air.
Retirer la machine de la palette
La machine est livrée sur une palette pouvant être
déplacée avec un élévateur à fourche.
► Lever la machine d’un côté à l’aide d’un burin et glis-
ser un tube sous la machine.
► Faire rouler ensuite la machine de la palette.
Transporter l’appareil sur le lieu d’installation
Pour amener le séchoir sur le site d’installation, il
peut être placé sur un chariot élévateur. Il peut être
facilement inséré à travers des portes d’une largeur
de 80 cm.
Attention
Retirez impérativement le couvercle sous le tiroir du
filtre avant le transport afin d’éviter d’endommager
l’appareil.
Préparer le séchoir au transport
► Sortez le tiroir du filtre aussi loin que possible.
► Soulevez légèrement le tiroir et retirez-le.
5 x
► Desserrez les cinq vis de la façade avant.
► Retirez la façade.
L’appareil peut maintenant être poussé.

FR 17
Remplacer la façade et le tiroir
► Revissez la façade après le transport.
► Remettez le tiroir à filtre en place.
Emplacement d’installation
Charge maximale au sol (sans socle) en cours de
fonctionnement:
D 200 D 325
2125 N 2650 N
Afin de garantir la stabilité de l’appareil, sa surface
d’installation devra être fixe, plane et sec. Les revête-
ments d e sol souples tels que moquettes ou maté-
riaux à dos en produit alvéolaire ne conviennent pas à
cet effet.
► L’environnement du sèche-linge doit être exempt de
poussière et peluches.
Observer les dimensions de l’appareil
Remarque
La machine peut être installée avec sa paroi arrière
contre un mur. La distance minimale entre l’appareil
et le mur ou un éventuel appareil adjacent est de
50cm.
79cm
135cm
>50cm
90cm (D 200)
120cm (D 325)
► Respectez les dimensions de l’appareil et l’espace
requis pour le raccordement d’un conduit d’évacuati-
on d’air.
Alignement de l’appareil
Remarque
L’appareil doit être installé perpendiculairement avec
les quatre pieds tous bien posés sur le sol. Il ne doit
pas vasciller.
► N’enlevez en aucun cas les pieds vissés
► Alignez l’appareil de tous les côtés à l’aide d’un niveau
à bulle d’air.

FR
18
► Desserrez les contre-écrous avec une clé à molette.
► Corrigez la hauteur des pieds.
► Revissez les contre-écrous vers le haut. Tenez ferme-
ment les pieds de l’appareil pour éviter que la hauteur
ne se dérègle.
Raccord d’air frais (en option)
Le raccord d’air frais (avec ouverture de trop-plein)
permet de raccorder un tuyau d’alimentation en air
frais d’un diamètre de 160 mm ou 200 mm. L’ali-
mentation en air frais de l’appareil doit répondre aux
conditions suivantes:
Pression de l’air à l’entrée d’air
► Maximum 0Pa (pas de pression excessive)
► Minimum – 20Pa (pression négative)
Conduite d’évacuation de l’air
Pour la conduite d’évacuation d’air, vous pouvez utiliser
tous les produits en usage dans le commerce, tels que:
•des tuyaux en matière plastique
•des conduits ou tuyaux souples
•des conduits ou des tuyaux en tôle zinguée
•des pièces de raccordement, de transition ou de déri-
vation pour les réseaux de conduits plats et de tuyaux
•des coffrets muraux pour l’évacuation à l’air libre ou
dans un puits d’aération
Remarque
Utilisez des matériaux résistants à l’humidité et à la
chaleur (jusqu’à 80°C).
Pertes de pression
La nature et la longueur de la conduite d’évacuation
d’air, en particulier dans les coudes ou les pièces
courbes à faible rayon, freinent le passage de l’air.
► Veillez à entraver le débit d’air le moins possible et à
réduire la perte de pression (résistance) au minimum.
Le frottement à l’intérieur des tuyaux entrave plus ou
moins l’air, selon le matériau utilisé.
► Utilisez des tuyaux avec un grand diamètre intérieur
et surface intérieure lisse
► Assurez-vous que la longueur totale est aussi courte
que possible.
Les pièces encastrées comme les tuyaux et seg-
ments courbés, les coffrets muraux grillagés ou les
clapets de refoulement accroissent encore la résis-
tance.
Avertissement
En observant les points suivants, vous obtiendrez un
rendement optimal de la conduite d’évacuation d’air:
•grand diamètre intérieur
•courte longueur totale
•éviter les tuyaux et pièces coudés
Calculer la perte de pression
► Calculez la chute de pression en utilisant les valeurs
correspondantes pour votre type d’appareil.
Remarque
Pour garantir le débit d’air minimal nécessaire, la
perte de pression totale de la conduite d’évacuation
d’air ne doit pas dépasser la valeur de 200Pa.

FR 19
Tuyau ondulé
Si l’on ne peut pas raccorder le sèche-linge à une
conduite d’évacuation d’air en place, on peut évacuer
l’air par un tuyau ondulé.
Installer la conduite d’évacuation de l’air
Suivant la situation architecturale, l’air évacué peut
être conduit à l’extérieur de différentes manières:
•par l’intermédiaire d’un coffret mural
•par une fenêtre
•par un coffret mural dans une cheminée ou un puits
de ventilation
Evacuation de l’air par une fenêtre
Si la pièce comprend une fenêtre, l’air peut être éva-
cué directement par la fenêtre ouverte, à l’extérieur, à
l’aide de la conduite d’évacuation de l’air.
► Posez la conduite d’évacuation de façon que le
sèche-linge ne puisse pas réaspirer l’air chaud et
humide exsufflé.
► Veillez à exclure toute possibilité de création d’une
contre-pression supplémentaire (p. ex. sous l’effet
direct du vent) sur l’air sortant.
Evacuer l’air par un coffret mural dans une
cheminée ou un puits de ventilation
En cas de raccordement à un puits d’aération isolé
contre l’humidité, il faut informer le ramoneur respon-
sable ou demander l’autorisation de l’autorité locale
de réglementation des constructions ou du proprié-
taire de la maison.
► Dans chaque cas, demandez à votre ramoneur de
sous confirmer que le fonctionnement ne présente
aucun risque.
Avertissement
Si dans la pièce d’installation ou dans des pièces
voisines, on fait fonctionner des appareils supplémen-
taires tels que des chauffages au gaz, des chauffe-
eau instantanés, des fourneaux à charbon raccordés
à la cheminée ou des cheminées ouvertes, il peut se
produire une dépression provoquant le reflux de gaz
de combustion.
► Ne dirigez pas la conduite d’évacuation de l’air dans
une cheminée à laquelle est raccordé un poêle ou un
chauffage à gaz ou à charbon.
Calculer la perte de pression totale
D 200
Chargement 11kg
Débit max. 480m3 /h
Résistance des conduites max. (fourni par le client) 200Pa
Raccord de sortie d’air, diamètre 160 mm (option) 200 mm
Tuyaux droits et lisses
Perte de pression par mètre 4 Pa 2 Pa
Tuyaux courbés, lisses (rm = 1,5 d)
Coude à 30° 2 Pa 2 Pa
Coude à 45° 4 Pa 2 Pa
Coude à 60° 5 Pa 2 Pa
Coude à 90° 6 Pa 3 Pa
Tuyaux courbés, en segment (rm = 1,5 d)
Coude à 30° 4 Pa 2 Pa
Coude à 45° 6 Pa 3 Pa
Coude à 60° 7 Pa 3 Pa
Coude à 90° 9 Pa 4 Pa
Tuyaux flexibles
Tuyaux droits (Alu), pertes de pression par mètre 9 Pa 3 Pa
Radius 90° (Alu/ rm =1,5 d) 20Pa 6 Pa
Grille sortie d’air
Grille sortie d’air en acier 70Pa 30Pa

FR
20
Possibilité d’écoulement pour l’eau de
condensation
A l’emplacement le plus bas de la conduite d’évacua-
tion d’air, on recommande de placer un «collecteur
d’eau de condensation» (en usage dans le commerce)
ou un orifice d’écoulement d’environ 3mm de diamètre.
Raccordement électrique
Remarque
Le branchement de l’appareil au réseau doit être
effectué par un technicien spécialisé.
Lors de la première mise en service de la machine, les
paramètres Date et Heure doivent être contrôlés
et rectifiés si nécessaire (voir Réglages / Menu
Réglages dans le mode d’emploi).
Raccordement électrique souple selon le schéma de
connexion conformément aux prescriptions locales.
L’appareil est prêt pour raccordement fixe interrup-
tible sur tous les pôles par interrupteur principal.
Le branchement de la terre doit être réalisé de telle
manière que, dans le cas d’une forte charge de trac-
tion sur la conduite de branchement, la terre ne soit
arrachée qu’après la rupture de toutes les conduites
actives (conduisant le courant).
Dans les locaux où un disjoncteur de protection à
courant de fuite est prescrit ou recommandé pour
accroître la sécurité, le courant de déclenchement
doit être de 30mA.
► Utilisez un disjoncteur à courant de défaut portant le
symbole .
Le moteur est protégé contre la surcharge.
Le disjoncteur principal peut être fermé à clé en
position OFF.
Ligne de réseau
L’appareil est livré sans ligne de réseau pour
branchement sur de l’alternatif triphasé avec neutre
(400V 3N~).
Avertissement
Danger de blessures par les pièces de la
machine conductrices de courant ou rota-
tives
► Assurez-vous que toutes les pièces démontées du
boîtier sont remises en place après le montage et le
branchement de l’appareil.
Risque de choc électrique et d’incendie
► N’utiliser ni rallonges, ni blocs multiprises ni pro-
grammateurs horaires mobiles intercalés sur la prise
secteur.
► Le sèche-linge ne doit pas être branché par l’inter-
médiaire d’un dispositif de commutation externe,
allumant et éteignant régulièrement l’appareil (p. ex.
minuterie).
