Schulthess WT14 MFH K User manual

Kondensationstrockner | Mehrfamilienhaus und Gewerbe
Sèche-linge à condensation | Immeuble collectif et usage
professionnel
Asciugatrice a condensazione | Case plurifamiliari e industria
Condensing dryer | Apartment buildings and professional uses
WT 14 MFH K
Aufstellanleitung
Notice d’installation
Istruzioni per l’installazione
Installation instructions

2 DE
Symbole
Lesen Sie die Anleitungen.
Warnhinweise sind mit einem
Warndreieck gekennzeichnet.
Es wird angegeben, wie die Gefahr
vermieden werden kann.
Signalwörter kennzeichnen die
Schwere der Gefahr, die auftritt,
wenn sie nicht vermieden wird.
Warnung
bedeutet, dass Personenschäden,
unter Umständen auch lebens-
gefährliche Verletzungen auftreten
können.
Achtung
bedeutet, dass Sachschäden
auftreten können.

DE 3
Sicherheit und Schutzmassnahmen
Beachten Sie beim Aufstellen
und Anschliessen des Gerätes die
folgenden Sicherheitshinweise,
Warnungen, allgemeinen Hinweise
wie auch eventuelle besondere Vor-
schriften des zuständigen Wasser-
und Elektrizitätswerkes.
► Lassen Sie das Gerät durch
geschultes Fachpersonal gemäss
Aufstellanleitung installieren.
► Überprüfen Sie die Maschine auf
Transportschäden. Nehmen Sie
ein Gerät mit sichtbaren Schä-
den nicht in Betrieb.
Warnung
Verletzungsgefahr!
Der Wäschetrockner hat ein hohes
Gewicht.
► Achten Sie bei Transport und
Installation des Gerätes (Ent-
laden, Verrücken usw.) darauf,
dass dieses nicht herunterfällt
oder kippt.
Beim Anheben des Wäschetrock-
ners an vorstehenden Bauteilen
(z.B. Einfülltür) können diese
abbrechen.
► Heben Sie das Gerät nicht an
vorstehenden Bauteilen an!
Durch unsachgemässe Verlegung
von Schläuchen und Netzleitungen
besteht Stolper- und Verletzungs-
gefahr.
► Verlegen Sie Schläuche und
Kabel so, dass man nicht
darüber stolpert.
Kinder können sich beim Spielen
in Verpackungsteile oder Folien ein-
wickeln oder sich diese über den
Kopf ziehen und ersticken.
► Halten Sie Verpackungsmaterial
von Kindern fern.
Warnung
Geräteschaden!
Beim Betreiben des Trockners im
Freien besteht Kurzschluss- bzw.
Brandgefahr.
► Stellen Sie das Gerät nicht im
Freien (z.B. Balkon) auf.
► Achten Sie darauf, dass am Auf-
stellort eine Mindesttemperatur
von 5°C nicht unterschritten
wird. Bei tieferen Temperaturen
kann die Störungsmeldung
«Fehler F –11» angezeigt werden.
► Das Gerät darf nicht aufgestellt
werden hinter einer verschliess-
baren Tür, einer Schiebetür oder
einer Tür mit einem Scharnier,
welches dem Scharnier des
Trockners so gegenüberliegt,
dass ein vollständiges Öffnen
der Einfülltür des Trockners ein-
geschränkt ist.

4 DE
► Die Belüftungsöffnungen im
Gehäuseboden dürfen nicht
durch Teppichboden verstopft
werden.
► Die Betriebstemperatur des
Gerätes beträgt 5 bis 35°C.
Gerät aufstellen
Hinweis
Kleine geschlossene Räume ohne
Be- und Entlüftungsmöglichkeit sind
nicht geeignet als Aufstellort.
Der Trockner arbeitet nach dem Luft-
kondensationsprinzip. Dabei wird
frische Kühlluft angesaugt, die sich
während des Trocknens der Wäsche
erwärmt und anschliessend als warme
Abluft in die Umgebung abgegeben
wird.
Bei ungenügender Zufuhr von frischer
Kühlluft saugt der Trockner die ausge-
blasene, warme Luft wieder an.
Dies kann zu längeren Trocknungs-
zeiten und erhöhtem Energieverbrauch
führen.
► Achten Sie darauf, dass der Trockner in
einem gut belüfteten Raum installiert
wird.
► Sorgen Sie für gute Raumbelüftung
während des Trocknens, z.B. durch
Öffnen von Fenstern oder Türen oder
durch unverschliessbare Belüftungs-
öffnungen in Wänden oder Türen.
Aufstellfläche
Um die Standsicherheit des Gerätes zu
gewährleisten, muss die Aufstellfläche
fest, eben und trocken sein. Weiche
Bodenbeläge, z.B. Teppichböden oder
Beläge mit Schaumstoffrücken, sind
als Untergrund nicht geeignet.

DE 5
Das Lüftungsgitter unterhalb der Tür
darf nicht verdeckt werden. Andernfalls
ist die ausreichende Zufuhr von Kühl-
luft nicht gewährleistet.
► Halten Sie die Umgebung des Gerätes
frei von Staub und Flusen.
Fixier-Set
Wird der Trockner auf einer rutschigen
Unterlage, z.B. einem Sockel aus
Plättliboden (Fliesen) aufgestellt, muss
er mit zwei Aufnahmetellern gesichert
werden.
Fixier-Sets zum Kleben oder Bohren
sind beim Fachhändler oder unserem
Kundendienst erhältlich.
► Fixier-Set zum Bohren (Stahl)
Bestell-Nr. 520510
► Fixier-Set zum Kleben (Kunststoff)
Bestell-Nr. 51215
Gerätemasse beachten
Der Mindestabstand zwischen dem
Gerät und einer Wand beträgt 1cm.
Achtung
Das Gerät muss mit seiner Rückseite
gegen eine Wand gestellt werden.
Gerät ausrichten
► Richten Sie den Trockner mit Hilfe
einer Wasserwaage aus. Andernfalls
kann das Gerät während des Betriebs
wandern und Schäden verursachen
bzw. Kondens wasser verlieren.
Hinweis
Das Gerät muss lotrecht mit allen vier
Füssen fest auf dem Boden stehen und
darf nicht wackeln.

6 DE
Wasch-Trocken-Säule
Um Platz zu sparen, kann der Wäsche-
trockner auf eine Waschmaschine ge-
stellt werden (Wasch-Trocken-Säule).
Der Trockner muss dabei mit einem
Turm-Bausatz auf der Waschmaschine
befestigt werden.
Turm-Bausätze sind beim Fachhändler
oder unserem Kundendienst erhältlich.
Die Installation muss durch geschultes
Fachpersonal erfolgen.
► Turm-Bausatz, weiss
Bestell-Nr. 51075
► Turm-Bausatz, grau
Bestell-Nr. 51054
Warnung
Kippgefahr!
Stellen Sie niemals eine
Waschmaschine auf einen Trockner.
Wasserablauf
Das kondensierte Wasser sammelt sich
in der Kondensatwanne und wird von
dort in die Abwasserleitung gepumpt.
Der Ablaufschlauch ist an der Rückseite
des Trockners an der Kondensatwanne
befestigt und kann nach links oder
rechts weggeführt werden.
Dimensionen des Ablaufschlauchs:
ø 7/ 13 x 1900mm
► Führen Sie den Ablaufschlauch in
einen Spültisch-Sifon oder eine andere
Abwasserleitung ein.
Achtung
Überprüfen Sie, dass keine Zugkraft
auf den Ablaufschlauch ausgeübt wird.
Bei starkem Zug kann der Schlauch
knicken, wodurch das Kondenswasser
nicht mehr abgepumpt werden kann.
Stellen Sie sicher, dass die Pumpe
nicht höher als 100cm pumpen muss
und dass kein Abwasser in die Konden-
satwanne zurückfliessen kann.
Ist die Distanz zum bauseitigen Ablauf
zu gross, kann beim Fachhändler oder
unserem Kundendienst eine Schlauch-
verlängerung bezogen werden:
► Ablaufschlauch-Verlängerung 2m
Bestell-Nr. 51023
► Ablaufschlauch-Reduktion
auf Innendurchmesser ø 22mm
Bestell-Nr. 51087

DE 7
Anschlussmöglichkeiten
Ablauf in Standrohr leiten
Ablauf in gemeinsamen Sifon leiten
► Geräte stehen nebeneinander
► Wasch-Trocken-Säule
Wird für Waschmaschine und Trockner
derselbe Sifon benutzt, muss unter
Umständen an der Rückwand des
Trockners ein Rückschlagventil montiert
werden.
Rückschlagventile sind beim Fach-
händler oder unserem Kundendienst
erhältlich:
► Rückschlagventil
Bestell-Nr. E 631 944.
Weitere Möglichkeiten
► Schlauchbogen in ein Waschbecken
einhängen.
► Ablauf in den Sifon eines Waschbeckens
leiten.
► Ablauf in einen Bodenablauf leiten.
Je nach Situation muss an der Rück-
wand des Trockners ein Rückschlag-
ventil montiert werden.
Rückschlagventile sind beim Fach-
händler oder unserem Kundendienst
erhältlich.
► Rückschlagventil
Bestell-Nr. E 631 944.

8 DE
Elektrischer Anschluss
Hinweis
Der Anschluss an die Stromversorgung
muss durch eine Fachperson ausge-
führt werden.
Elektrischen Anschluss nach den
Vorschriften und Bestimmungen der
örtlichen Elektrizitätsbehörde und des
Elektrizitätswerks erstellen.
Das Gerät ist zugelassen für festen
Anschluss, allpolig abschaltbar über
Hauptschalter bzw. Wandschalter mit
Kontaktabstand von mindestens 3mm
oder Steckkontakt.
Reduzierte Anschlussleistung
Das Gerät kann auf tiefere Anschluss-
werte umgeschaltet werden.
Hinweis
Die Umschaltung muss durch eine
Fachperson ausgeführt werden.
► Bei tieferer Anschlussleistung muss die
Einstellung Netzanschluss reduziert
entsprechend angepasst werden.
Netzleitung
Das Gerät wird mit einer 150 cm langen
5-adrigen Netzleitung zum Anschluss an
3-Phasen-Wechselstrom mit Neutral-
leiter geliefert.
Sicherungen und Schalter werden nicht
mitgeliefert.
Warnung
Gefahr von Stromschlag oder Brand!
Verwenden Sie keine Verlängerungs-
kabel. Vermeiden Sie Mehrfachkupp-
lungen.
Verwenden Sie keine steckbaren,
mobilen Zeitschaltuhren.
Der Wäschetrockner darf nicht über
eine externe Schaltvorrichtung ange-
schlossen werden, welche das Gerät
regelmässig ein- und ausschaltet (z.B.
Zeitschaltuhr).
L1 braun Nblau
L2 schwarz PE gelb-grün
L3 grau

DE 9

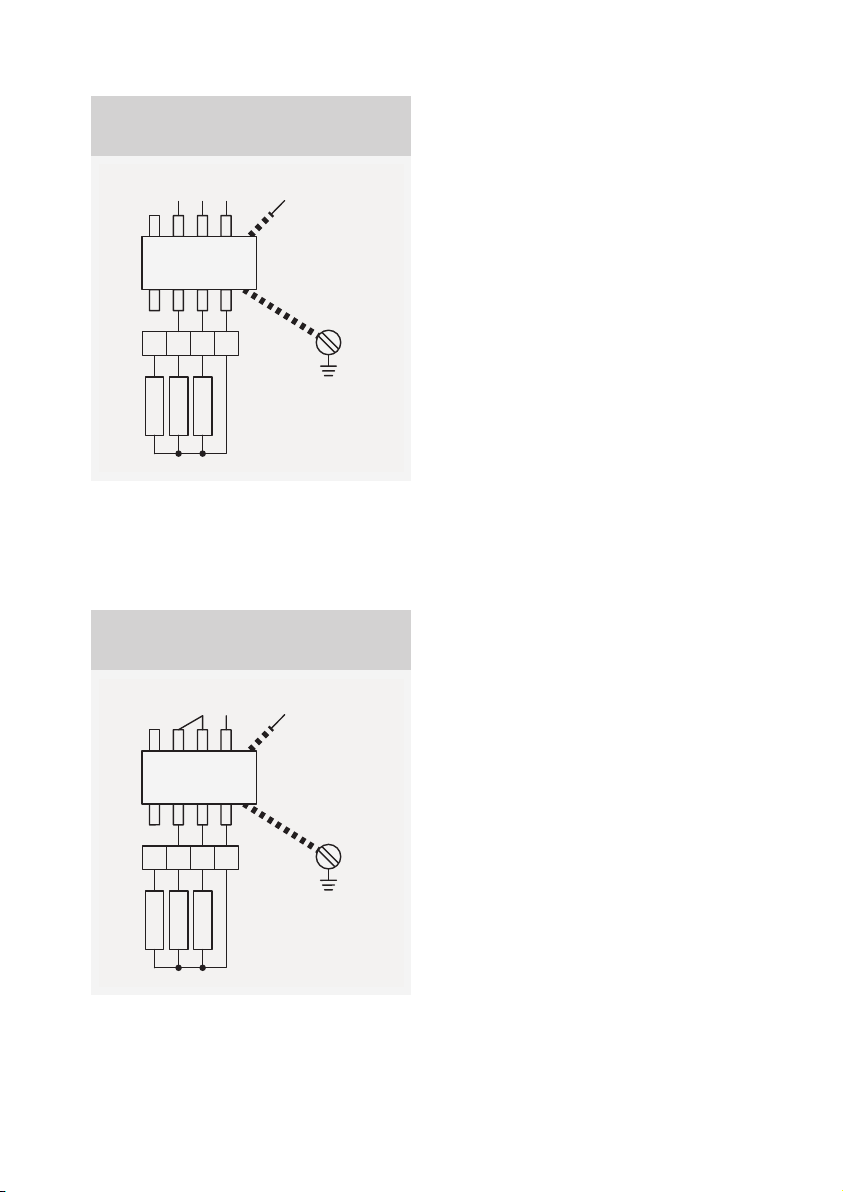

400 V 3 N ~
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1
NP
E
Heizung 4,6 kW
Motor 0,4 kW
Pumpe 0,1 kW
Sicherung 10 AT
230 V 1 N ~
Netzanschluss reduziert
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1
NP
E
L3 und L2
abschneiden
Heizung 1,8 kW
Motor 0,4 kW
Pumpe 0,1 kW
Sicherung 10 AT
400 V 2 N ~
Netzanschluss reduziert
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1 NPE
L3 abschneiden
Heizung 3,2 kW
Motor 0,4 kW
Pumpe 0,1 kW
Sicherung 10 AT
230 V 1 N ~
Netzanschluss reduziert
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1 NPE
L1 mit L2 verbinden
L3 abschneiden
Heizung 3,2 kW
Motor 0,4 kW
Pumpe 0,1 kW
Sicherung 16 AT

10 FR
Symboles
Lisez les instructions.
Les avertissements de sécurité sont
précédés d’un triangle de signalisa-
tion. Il est indiqué comment éviter le
danger.
Les avertissements caractérisent
la gravité du danger qui survient si
celui-ci n’est pas évité.
Avertissement
indique que de graves dommages
corporels, voir même un danger de
mort peuvent survenir.
Attention
indique que des dommages aux
biens peuvent survenir.

FR 11
Sécurité et mesures de protection
Respectez les conseils de sécurité,
consignes et remarques générales
lors de l’installation et du raccor-
dement de l’appareil ainsi que les
éventuelles prescriptions spécifiques
de vos sociétés de distribution des
eaux et de l’électricité.
► Faites installer l’appareil par un
personnel spécialisé formé et
conformément à la notice d’ins-
tallation.
► Vérifiez la machine du point de
vue des avaries de transport. Ne
branchez pas un appareil visible-
ment endommagé.
Avertissement
Risque de blessure!
Le sèche-linge a un poids élevé.
► Lors du transport et de l’instal-
lation de l’appareil (décharge-
ment, déplacement etc.), veillez
à ce qu’il ne tombe pas et ne
bascule pas.
Si vous soulevez l’appareil par les
pièces en saillie (par ex. porte de
remplissage), elles peuvent se
rompre et provoquer des blessures.
► Ne soulevez pas l’appareil par
les pièces en saillie.
En cas de pose non conforme des
tuyaux et câbles d’alimentation, il
existe un risque de trébuchement
et de blessure.
► Posez les flexibles et câbles de
manière à ce que personne ne
puisse trébucher.
S’ils jouent avec les emballages/
les films et les pièces d’emballage,
les
enfants peuvent s’enrouler
dedans ou se les passer sur la tête
et étouffer.
► Gardez le matériel d’emballage
éloigné des enfants.
Avertissement
Risque de choc électrique !
En cas d’utilisation de la machine
en extérieur, il existe un risque de
court-circuit et d’incendie.
► L’appareil ne doit pas être instal-
lé à l’extérieur (p.ex. balcon).
► Veillez à ce que la température à
l’emplacement de la machine ne
soit pas inférieure à 5°C.
A défaut, le message d’erreur
«Erreur F–11» pourra s’afficher.
► L’appareil ne doit pas être ins-
tallé derrière une porte pouvant
être fermée, une porte coulis-
sante ou une porte à charnière
si la charnière gêne l’ouverture
complète de la porte de remplis-
sage du sèche-linge.

12 FR
► Les ouvertures de ventilation au
fond du boîtier ne doivent pas
être colmatées par la moquette.
► La température d’exploitation de
l’appareil est de 5 à 35°C.
Installer l’appareil
Avertissement
Les petites pièces fermées sans aéra-
tion ne conviennent pas à l’installation
d’un sèche-linge.
Le sèche-linge fonctionne selon le
principe de la condensation de l’air.
L’appareil aspire de l’air froid qui se
réchauffe pendant le séchage du linge,
puis le rejette dans la pièce.
Si l’apport d’air frais est insuffisant,
l’appareil aspire à nouveau l’air chaud
qu’il a lui-même rejeté.
Cela prolonge le temps de séchage et
accroît la consommation d’énergie.
► Veillez à ce que le sèche-linge soit
installé dans un local bien ventilé.
► Pendant le séchage, veillez à une bonne
ventilation de la pièce en ouvrant par
ex. la fenêtre ou la porte ou à travers
des grilles de ventilation permanentes
dans les murs ou les portes.
Emplacement d’installation
Afin de garantir la stabilité de l’appa-
reil, sa surface d’installation devra être
fixe, plane et sec. Les revêtements
de sol souples tels que moquettes ou
matériaux à dos en produit alvéolaire
ne conviennent pas à cet effet.

FR 13
Ne pas couvrir la grille d’aération visible
sur l’avant de l’appareil, en dessous de
la porte car un afflux suffisant d’air de
refroidissement ne serait pas garanti.
► L’environnement du sèche-linge doit
être exempt de poussière et peluches.
Kit de fixation
En cas de montage sur des supports
glissants, p.ex. socles en carrelage,
deux plateaux autocollants permettent
d’éviter un glissement de l’appareil et
protègent le carrelage.
Vous pourrez vous procurer des sets
de fixation, en bloc, auprès de votre
revendeur spécialisé ou de notre ser-
vice clientèle:
► Set de fixation à percer (Acier)
Numéro de commande 520510
► Set de fixation à coller (Plastique)
Numéro de commande 51215
Observer les dimensions
de l’appareil.
La distance minimale entre l’appareil et
le mur ou un éventuel appareil adjacent
est de 1cm.
Attention
La machine doit être installée avec sa
paroi arrière contre un mur.
Alignement de l’appareil
► Alignez l’appareil de tous les côtés à
l’aide d’un niveau à bulle d’air. Dans le
contraire, l’appareil peut se déplacer
pendant le service et causer des dom-
mages) ou perdre de la condensation.
Avertissement
L’appareil doit être installé perpendi-
culairement avec les quatre pieds tous
bien posés sur le sol. Il ne doit pas
vasciller.

14 FR
Colonne de lavage et séchage
Afin de gagner de la place, vous pouvez
installer votre sèche-linge sur le lave-
linge (colonne de lavage et séchage).
Le sèche-linge doit être fixé sur le
lave-linge au moyen d’une garniture de
montage en colonne.
Vous pourrez vous procurer la garni-
ture de montage en colonne auprès de
votre revendeur spécialisé ou de notre
service clientèle. L’installation ne doit
être effectué que par un technicien
spécialisé.
► Garniture de montage en colonne,
blanche
Numéro de commande 51075
► Garniture de montage en colonne,
grise
Numéro de commande 51054
Avertissement
Risque de basculement!
Ne poser en aucun cas un lave-linge
sur un sèche-linge.
Evacuation de l’eau
L’eau de condensation est collectée
dans la cuve et y est pompée par
l’écoulement d’eau.
Le tuyau d’écoulement d’eau est fixé à
l’arrière du sèche-linge sur la cuve de
condensation et peut être guidé vers la
gauche ou vers la droite.
Dimensions du tuyau d’évacuation d’eau:
ø 7/ 13 x 1900mm
► Guidez le tuyau d’écoulement d’eau
dans un siphon de lavabo ou dans un
autre tuyau d’écoulement.
Attention
Vérifiez qu’aucune force de traction
n’est exercée dessus.
En cas de forte traction, le tuyau peut
se plier et la condensation ne pourra
alors plus être pompée.
Assurez-vous que la pompe ne doit
pas pomper à une hauteur de plus de
100cm et que l’eau sale ne peut pas
revenir dans le cuve de condensation.

FR 15
Si la distance à l’évacuation prévue
sur place est trop élevée, vous pouvez
vous procurer le set de rallonge suivant
auprès de votre revendeur spécialisé
ou de notre service clientèle:
► Rallonge tuyau d’évacuation 2m
Numéro de commande 51023
► Réduction du tuyau de vidange à un
diamètre intérieur de ø 22 mm
Numéro de commande 51087
Possibilités de branchement
Introduction du tuyau à condensa-
tion dans un tube conducteur
Conduire l’eau sale dans un siphon
commun
► Les appareils sont côte à côte
► Colonne de lavage et séchage
Si le même siphon est utilisé pour le
lave-linge et le sèche-linge, il faut
parfois monter sur la partie arrière du
sèche-linge une vanne anti-retour.
Vous pouvez vous procurer la sou-
pape de retenue chez votre revendeur
spécialisé ou auprès de notre service
clientèle.
► Vanne anti-retour
No. de commande E 631 944

16 FR
Autres possibilités
► Coude de tuyau raccroché dans un
évier.
► Branchement direct à un siphon
d’évier.
► Tuyau introduit dans un siphon de cour.
En fonction de la situation, il faut
monter une vanne anti-retour sur la
partie arrière du sèche-linge.
Vous pouvez vous procurer la soupape
de retenue chez votre revendeur
spécialisé ou auprès de notre service
clientèle.
► Vanne anti-retour
No. de commande E 631 944.
Raccordement électrique
Note
Le branchement de l’appareil au réseau
doit être effectué par un technicien
spécialisé.
Raccordement électrique souple selon
le schéma de connexion conformément
aux prescriptions locales.
L’appareil est prêt pour raccordement
fixe interruptible sur tous les pôles
par interrupteur principal à écart de
contact de 3mm au minimum.
Charge de connexion plus basse
L’appareil peut être commuté à des
charges de connexion plus basses.
Remarque
Cette transformation doit être effec-
tuée par un technicien spécialisé.
► En cas de puissance de raccordement
plus faible, le réglage (Réseau élec-
trique réduit) doit être modifié.
Ligne de réseau
L’appareil est livré avec une ligne de
réseau (longueur: 150cm) à 5 brins
pour branchement sur de l’alternatif
triphasé avec neutre.
Les fusibles et les interrupteurs ne
sont pas compris dans la livraison.

FR 17
Avertissement
Risque de choc électrique et d’incendie.
N’utilisez pas de rallonge. Evitez les
connexions multiples.
N’utilisez pas de minuterie mobile à
enficher.
L’appareil ne doit pas être branché
par l’intermédiaire d’un dispositif de
commutation externe, allumant et
éteignant régulièrement l’appareil (p.
ex. minuterie).
L1 brun Nbleu
L2 noir PE jaune-vert
L3 gris
400 V 3 N ~
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1
NP
E
Chauffage 4,6 kW
Moteur 0,4 kW
Pompe 0,1 kW
Fusible 10 AT
230 V 1 N ~
Réseau électrique réduit
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1
NP
E
couper L3 et L2
Chauffage 1,8 kW
Moteur 0,4 kW
Pompe 0,1 kW
Fusible 10 AT

18 FR
400 V 2 N ~
Réseau électrique réduit
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1
NP
E
couper L3
Chauffage 3,2 kW
Moteur 0,4 kW
Pompe 0,1 kW
Fusible 10 AT
230 V 1 N ~
Réseau électrique réduit
PE
1400 W
1800 W
L2 L1 N
1400 W
L3
L3 L2 L1
NP
E
connecter L1
avec L2
couper L3
Chauffage 3,2 kW
Moteur 0,4 kW
Pompe 0,1 kW
Fusible 16 AT

FR 19

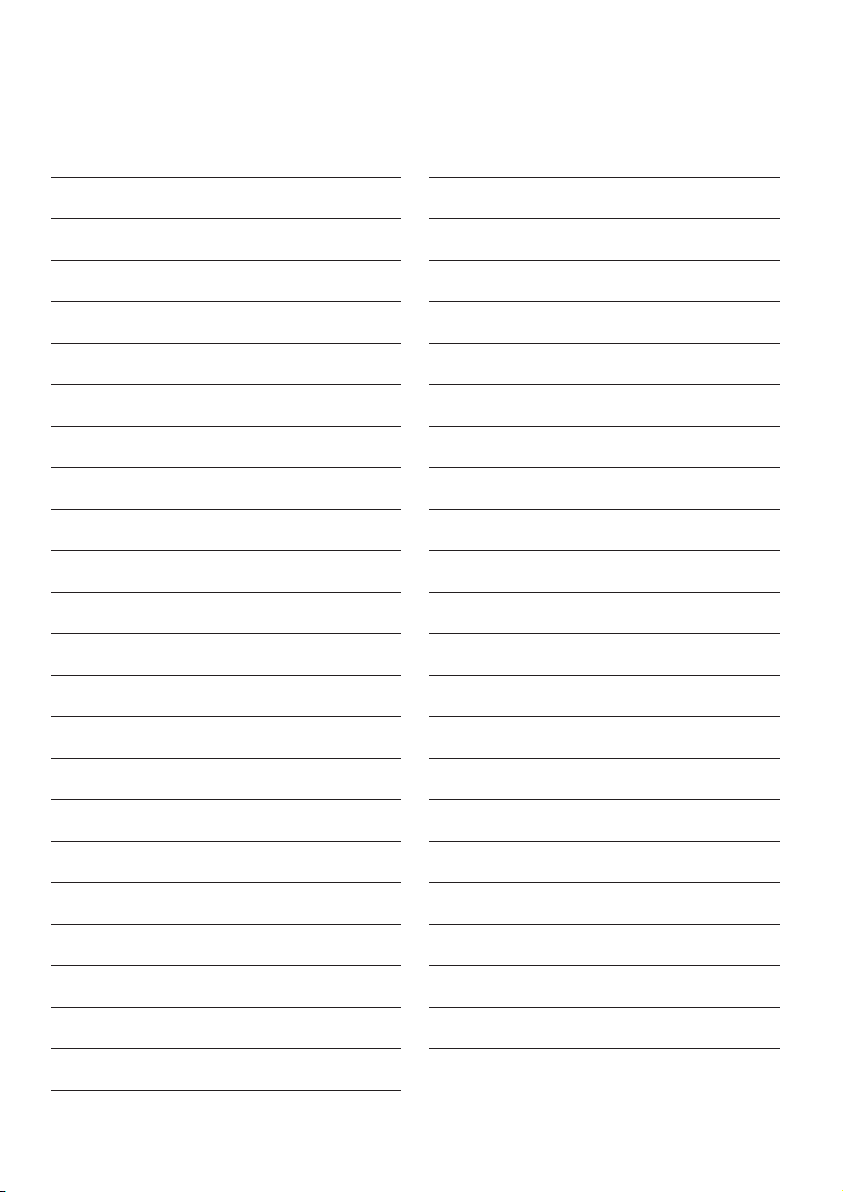

Notes

20 IT
Simboli
Leggere le istruzioni.
Le avvertenze sono contrassegnate
da un triangolo di avvertimento.
Indicano come evitare il pericolo
incombente.
Le parole di segnalazione indicano la
gravità del pericolo che può verificarsi
se non viene evitato questo pericolo.
Avvertenza
significa che possono verificarsi
danni a persone e lesioni mortali.
Attenzione
significa che possono verificarsi
danni materiali.
