SCHUNK SRM 20 - 40 Setup guide

Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der
SCHUNKGmbH&Co.KG. Sie wird nur unseren Kunden und den Betreibern
unserer Produkte mitgeliefert und ist Bestandteil des Produktes. Ohne unsere
ausdrückliche Genehmigung dürfen diese Unterlagen weder vervielfältigt
noch dritten Personen, insbesondere Wettbewerbsfirmen, zugänglich
gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1368180
Auflage: 06.00|17.03.2022|de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1Verwendungszweck
Wenn das Produkt undicht ist, müssen Dichtungen getauscht werden.
Ursache ist in den meisten Fällen Verschleiß.
2Lieferumfang
Bezeichnung SRM 20 – 40
20 25 32 40
O-Ring [Stk.] 8 8 8 12
Dichtung [Stk.] 5 5 5 5
3Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts, inkl. Einbauerklärung *
• Sicherheitsdatenblatt des Schmierstoffs*
Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com
heruntergeladen werden.
4Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere
Verletzungen verursachen.
• Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung
abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
WARNUNG
Verletzungsgefahr durch Kontakt mit Schmierstoffen!
Haut- oder Augenkontakt mit Schmierstoff kann zu Reizungen und
allergischen Reaktionen führen.
• Haut- oder Augenkontakt mit Schmierstoff vermeiden.
• Sicherheitsbrille und Schutzhandschuhe tragen.
• Angaben auf dem Sicherheitsdatenblatt des Schmierstoffs beachten.
5Empfohlene Schmierstoffe
Schmierstelle Schmierstoff
Verzahnung und Ritzel Toothgood 1
Alle Dichtungen Sealgood 1
6Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite Nr. 243 oder einem
gleichwertigen Klebstoff sichern.
7Dichtungen wechseln

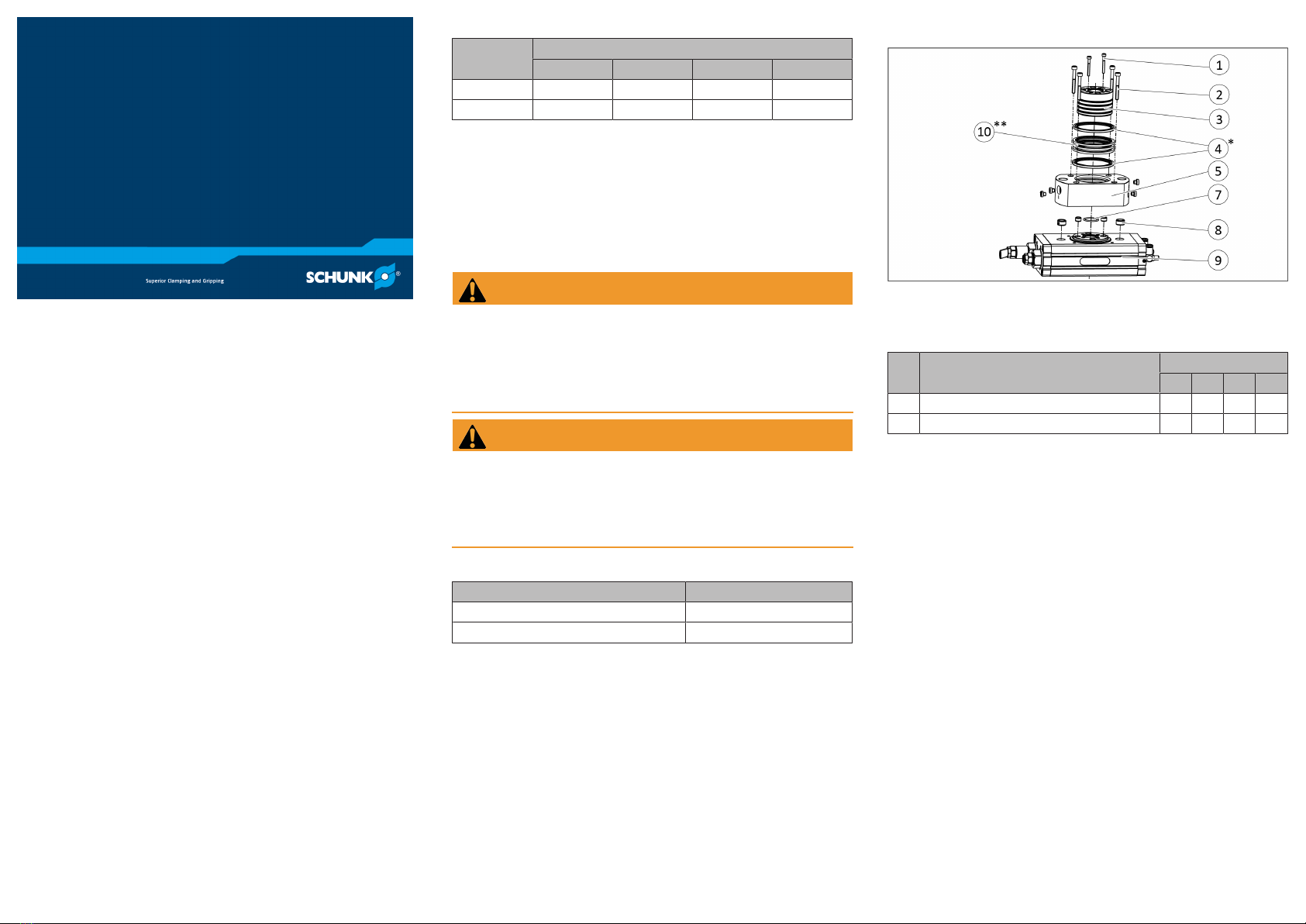

7.1Baugröße 20 - 40
* Baugröße 20–25: 2Stück, Baugröße 32–40: 5Stück
** nur bei Baugröße 20–25: 3Stück
Anzugsdrehmoment [Nm]
Pos. Bezeichnung SRM 20 – 40
20 25 32 40
1 Schraube [Nm] 0.94 0.94 0.94 4.3
2 Schraube [Nm] 2.2 2.2 2.2 4.3
Auseinanderbauen
ØProdukt entlüften.
ØProdukt aus der Anlage/Maschine demontieren.
ØGegebenenfalls Sensoren demontieren.
ØSchrauben(2) lösen und Gehäuse(5) der Fluiddurchführung nach oben aus
der Basiseinheit(9) herausziehen.
Hinweis: Aufgrund der Reibung an den Dichtungen kann beim
Herausziehen ein erhöhter Kraftaufwand erforderlich sein.
ØSchrauben(1) lösen und Flanschwelle(3) nach oben vom Ritzel abziehen.
✓Dichtungen(4/10) werden zugänglich.
ØBaugröße 20 –25: Dichtungen(4/10) aus dem Gehäuse(5) entnehmen.
ØBaugröße 32–40: Dichtungen(10) von der Flanschwelle(3) abziehen.
ØGegebenenfalls Dichtungen an der Basiseinheit wechseln, }Kap., siehe
Montage- und Betriebsanleitung.
Zusammenbauen
ØProdukt in umgekehrter Reihenfolge zusammenbauen. Dabei Folgendes
beachten:
✓Baugröße 20–25: Zweiteilige Dichtungen(10) zusammensetzen.
Dabei den harten Kunststoffring in den weicheren Elastomerring
einsetzen.
Neue gefettete Dichtungen(4) oben und unten sowie zweiteilige
Dichtung(10) mittig einsetzen.
✓Baugröße 32–40: Neue gefettete Dichtungen(10) einsetzen.
✓Sicherstellen, dass O-Ring(7) und sämtliche Zentrierhülsen(8) in der
Basiseinheit(9) eingesetzt sind.
✓Soweit nicht anders vorgeschrieben, alle Schrauben und Muttern mit
Loctite Nr. 243 sichern und mit Anzugsdrehmoment anziehen.
ØProdukt an die Anlage/Maschine montieren.
SRM 20 – 40
Ersatzteilpaket Dichtsatz MDF
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. [phone] | Fax [phone]
[email protected] | www.schunk.com

Copyright
This manual remains the copyrighted property of SCHUNK GmbH & Co. KG. It
is solely supplied to our customers and operators of our products and forms
part of the product. This documentation may not be duplicated or made
accessible to third parties, in particular competitive companies, without our
prior permission.
Technical changes
We reserve the right to make alterations for the purpose of technical
improvement.
Document number: 1368180
Edition: 06.00|17/03/2022|de - en
© SCHUNK GmbH & Co. KG
All rights reserved.
1Intended use
If the product is leaking, the seal must be submerged. In most cases, the
cause is wear.
2Scope of delivery
Designation SRM 16 – 40
20 25 32 40
O-ring [pce.] 8 8 8 12
Seal [pce.] 5 5 5 5
3Applicable documents
• Catalog data sheet of the product *
• Assembly and operating manual for the product including declaration of
incorporation *
• Safety data sheet of lubricant*
The documents labeled with an asterisk (*) can be downloaded from
schunk.com.
4Notes on particular risks
WARNING
Risk of injury due to unexpected movements!
If the power supply is switched on or residual energy remains in the system,
components can move unexpectedly and cause serious injuries.
• Before starting any work on the product: Switch off the power supply
and secure against restarting.
• Make sure, that no residual energy remains in the system.
WARNING
Risk of injury due to contact with lubricants!
Lubricant may cause irritation and allergic reactions if it contacts the skin or
eyes.
• Avoid contact between lubricant and skin or eyes.
• Wear safety goggles and protective gloves.
• Observe information on the safety data sheet of the lubricant.
5Recommended lubricants
Lubricant point Lubricant
The teeth and the pinion Toothgood 1
All seals Sealgood 1
6Threadlocker
If not stated otherwise, screws can be secured using Loctite no. 243 or a similar
adhesive.
7Replacing seals
7.1Size 20 - 40
* Size 20–25: 2pieces, Size 32-40: 5pieces
** only for size 20–25: 3pieces
Tightening torque [Nm]
Item Designation SRM 16 – 40
20 25 32 40
1 Screw [Nm] 0.94 0.94 0.94 4.3
2 Screw [Nm] 2.2 2.2 2.2 4.3
Disassembling
ØVentilate the product.
ØRemove product from the system/machine.
ØDisassemble sensors if necessary.
ØLoosen screws(2) and pull housing(5) of the fluid feed-through up out of
the base unit(9).
Note: Due to friction on the seals, an increased force may be required
when pulling out.
ØLoosen screws(1) and pull flange shaft(3) up off the pinion.
✓Seals(4/10) become accessible.
ØSize 20–25: Remove seals(4/10) from the housing(5).
ØSize 32–40: Pull off the seals(10) from the flange shaft(3).
ØIf necessary, change seals on the base unit, }Chap., see assembly and operating
manual.
Assembling
ØAssemble product in the reverse order. Observe the following when doing
this:
✓Size 20–25: Assemble two-piece seals(10). Insert the hard plastic
ring into the softer elastomer ring.
Insert new greased seals(4) at top and bottom and two-piece
seal(10) in the center.
✓Size 32–40: Insert new greased seals(10).
✓Make sure that O-ring(7) and all centering sleeves(8) are inserted in
the base unit(9).
✓Unless otherwise specified, secure all screws and nuts with Loctite no.
243 and tighten with the appropriate tightening torque.
ØMount product onto the system/machine.
SRM 16 – 40
Seal kit MDF spare parts
package
Repair Instructions
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. [phone] | Fax [phone]
[email protected] | www.schunk.com
