Sedus quarterback User manual

Aplicación
Este sillón de oficina giratorio es adecuado para personas con un peso corporal de
hasta 110 kg y debe utilizarse de acuerdo con las instrucciones y siguiendo las normas
generales de cuidado. En caso de utilizarse indebida (p. ej., subiéndose a ella,
sentándose en los apoyabrazos o carga unilateral extrema) existe peligro de accidente.
Desbloquear el respaldo cuando la silla no esté en uso.
Ruedas
Antes del primer uso se debe retirar la protección de color para el transporte. Para su
seguridad y para los diversos recubrimientos de suelo, existen diferentes tipos de ruedas:
ruedas con superficie dura para suelos textiles (de serie), ruedas con superficie blanda
para todos los suelos no textiles. Cambio de las ruedas: extraiga o inserte sencillamente
las ruedas; antes de ello, engrase ligeramente el perno basculante.
Otras informaciones
Consulte informaciones sobre el montaje o la sustitución de los reposabrazos, así
como la limpieza de los componentes de plástico y los tapizados en Internet en el sitio
www.sedus.com
Indicaciones para el usuario
AD
B C B C
F
E
G
I
H
J K
Höhe des Fußrings (optional für Ausführung mit Counteruntergestell)
®Fußring verstellen: 1. Rändelschraube gegen den Uhrzeigersinn drehen – Fußring
löst sich 2. Fußring in gewünschte Position verschieben 3. Rändelschraube im
Uhrzeigersinn festdrehen
Height of the footring (optional for counter underframe version)
®Adjusting the footring: 1. Turn the knurled screw anticlockwise – the footring loosens
2. Move the footring to the desired position 3. Tighten the knurled screw clockwise
Hauteur du cercle repose-pied (en option pour la version dotée d’un support)
®Régler le cercle repose-pied : 1. Tourner la vis moletée dans le sens anti-horaire –
le cercle repose-pied se détache 2. Placer le cercle repose-pied dans la position désirée
3. Serrer la vis moletée à fond dans le sens des aiguilles d‘une montre
Hoogte van de voetring (optioneel voor uitvoering met balie-onderstel)
®Voetring verstellen: 1. Kartelschroef tegen de wijzers van de klok in draaien –
voetring komt los 2. Voetring in gewenste positie verschuiven 3. Kartelschroef met
de wijzers van de klok mee vastdraaien
Altezza dell‘anello poggiapiedi (su richiesta per la versione con struttura counter)
®Per regolare l‘anello poggiapiedi: 1. Ruotare la vite a testa zigrinata in senso
antiorario – il poggiapiedi si allenta 2. Spostare il poggiapiedi nella posizione desiderata
3. Stringere forte la vite a testa zigrinata in senso orario
Altura del anillo reposapiés (opcional, para modelos con base de mostrador)
®Ajustar el anillo reposapiés: 1. Girar el tornillo de cabeza moleteada en el sentido
contrario a las agujas del reloj: el anillo reposapiés se afloja 2. Deslizar el anillo
reposapiés hasta la posición deseada 3. Apretar el tornillo de cabeza moleteada
girándolo en el sentido de las agujas del reloj

Deutschland: Sedus Stoll Aktiengesellschaft, Christof-Stoll-Straße 1, D-79804 Dogern
Telefon [phone], Telefax [phone], [email protected], www.sedus.de
Belgique: B-9320 Erembodegem-Aalst, Telefoon [phone], www.sedus.be
España: E-28830 San Fernando de Henares, Teléfono [phone], www.sedus.es
France : F-75009 Paris, Téléphone +33 1.53.77.20.50, www.sedus.fr
Great Britain: London EC1V 4JR, Telephone [phone], www.sedus.co.uk
Italia: I-22071 Cadorago (CO), Telefono [phone], www.sedus.it
Nederland: NL-2718 SZ Zoetermeer, Telefoon [phone], www.sedus.nl
Österreich: A-1060 Wien, Telefon [phone], www.sedus.at
Schweiz: CH-4613 Rickenbach, Telefon [phone], www.sedus.ch
Sedus
75.0429.900 02.2019
Bedienungsanleitung
Instructions for use
Mode d’emploi
Gebruiksaanwijzing
Istruzioni per l’uso
Instrucciones de uso
Herzlichen Glückwunsch! Sie haben sich für ein Qualitätsprodukt von Sedus
entschieden. Wir wünschen Ihnen viel Freude mit dem Bürodrehstuhl quarterback.
Congratulations! You have chosen a high-quality Sedus product. We hope
you enjoy your quarterback office swivel chair.
Toutes nos félicitations. Vous avez opté pour un produit de qualité. Nous vous
souhaitons de profiter pleinement de votre nouveau siège tournant quarterback.
Gefeliciteerd! U heeft gekozen voor een kwaliteitsproduct van Sedus.
Wij wensen u veel plezier met de bureaustoel quarterback.
Congratulazioni per aver scelto un prodotto di qualità Sedus! Le auguriamo
buon divertimento con il sedile operativo quarterback.
¡Enhorabuena! Ha optado Ud. por adquirir un producto de calidad de Sedus.
Le deseamos que disfrute con la silla giratoria para oficina quarterback.
quarterback

Deutsch ®Seite 1 - 2
English ®Page 3 - 4
Français ®Page 5 - 6
Nederlands ®Pagina 7 - 8
Italiano ®Pagina 9 - 10
Español ®Página 11 - 12

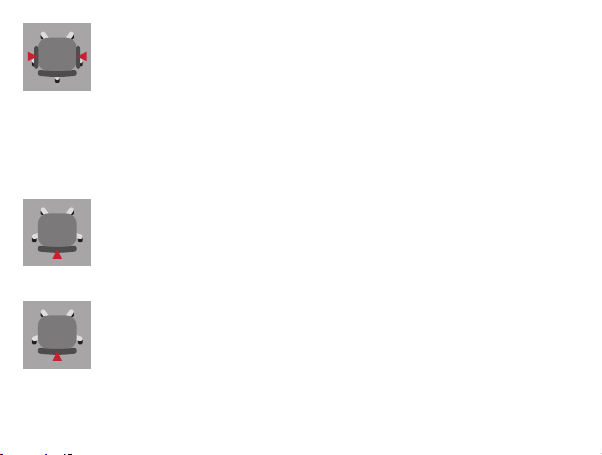

A Höhe des Sitzes
®Sitz tiefer stellen: 1. Sitz belasten 2. Taste nach oben ziehen (Sitz senkt
sich langsam) 3. Taste in gewünschter Sitzhöhe loslassen = arretieren
®Sitz höher stellen: 1. Sitz entlasten 2. Taste nach oben ziehen (Sitz hebt
sich langsam) 3. Taste in gewünschter Sitzhöhe loslassen = arretieren
D Neigung der Rückenlehne
®Rückenlehne dynamisch einstellen: 1. Taste nach oben ziehen, loslassen
2. Rückenlehne belasten 3. Arretierung löst sich automatisch
®Rückenlehne arretieren: 1. anlehnen bis gewünschte Lehnenneigung
erreicht ist 2. Taste nach unten drücken, loslassen = arretierenn
®Lehnenarretierung lösen, wenn der Stuhl nicht benutzt wird
B Höhe der Lordosenstütze
®1. Lehne entlasten 2. Lordosenstütze verschieben/bei Variante mit
Vollpolster beide Hebel gleichzeitig nach oben oder unten drehen
C Tiefe der Lordosenstütze bei Netz- und Slimversion (optional)
®1. Lehne entlasten 2. Lordosenpad drehen: Vorwölbung stärker
oder schwächer

1
E Stärke des Anlehndrucks
®1. Rückenlehne dynamisch einstellen 2. Sitz und Lehne leicht
entlasten 3. Schnellverstellung bis zur gewünschten Position nach
unten drehen (stärkerer Anlehndruck) oder nach oben drehen
(schwächerer Anlehndruck)
F Tiefe des Sitzes (optional)
®1. Taste drücken und halten 2. Sitzpolster in gewünschte Position
schieben 3. Taste loslassen, Sitz rastet ein
G Neigung der Sitzfläche (optional)
®1. Sitz entlasten 2. Hebel nach hinten schwenken und einrasten
(Sitz neigt sich um 4° nach vorne) oder
nach unten schwenken und
einrasten (Sitz neigt
sich wieder in die Ausgangsposition)

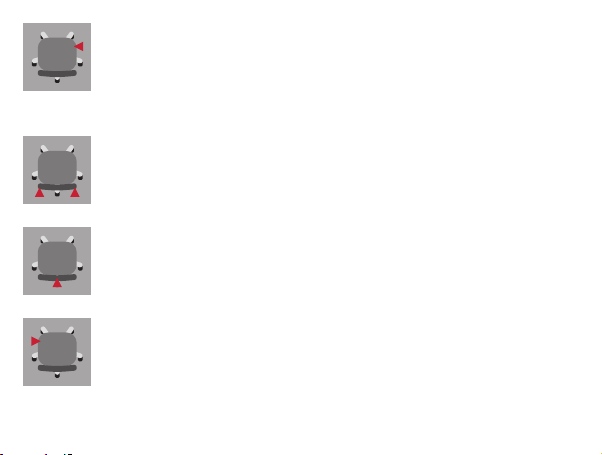

H Verstellung der Basis-Armlehnen (optional)
®Höhe: 1. Taste unter der Armauflage drücken, Armlehne anheben
bzw. absenken 2. Taste loslassen, Armlehne rastet ein
®Lichte Weite: 1. Schrauben mit einem Torx-Schlüssel (TX40) leicht
lösen 2. Armlehnen positionieren 3. Schrauben wieder anziehen

I Verstellung der 4-D Armlehnen (optional)
®Höhe: 1. Taste drücken und halten 2. Armlehne in gewünschte Höhe
anheben bzw. absenken 3. Taste loslassen, Armlehne rastet ein
®Tiefe: 1. Taste drücken und halten 2. Armauflage nach hinten oder
vorne schieben; Auflage rastet automatisch ein
®Auflagefläche schwenken: bis 24° nach innen und 12° nach außen
®Lichte Weite: 1. Hebel am Armlehnenträger unter dem Sitz leicht lösen
2. Armlehne in gewünschte Position verschieben 3. Hebel wieder
anziehen
J Verstellung der Nackenstütze (optional)
®Höhe der Nackenstütze verstellen: Nackenstütze in gewünschte Höhe
schieben (stufenlos verstellbar)
®Nackenstütze neigen: Nackenstütze in gewünschte Neigeposition
bringen
K Anbringung des Kleiderbügels (optional)
®Kleiderbügel an der verjüngten Stelle des Teleskops der Nackenstütze
einhängen und nach unten schieben.

2
Anwendung
Dieser Bürodrehstuhl ist ausgelegt für ein Benutzergewicht bis 110 kg und darf nur
bestimmungsgemäß unter Beachtung der allgemeinen Sorgfaltspflicht benutzt werden.
Bei unsachgemäßem Gebrauch (z.B. als Aufstiegshilfe, Sitzen auf den Armlehnen,
extremen einseitigen Belastungen) besteht Unfallgefahr.
Lehnenarretierung lösen, wenn der Stuhl nicht benutzt wird.
Rollen
Vor dem ersten Gebrauch bitte den farbigen Transportschutz entfernen.
Für Ihre Sicherheit und für die unterschiedlichen Bodenbeläge gibt es, gemäß
Sicherheitsvorschriften, verschiedene Rollen: Rollen mit hartem Belag für textile
Böden (serienmäßig), Rollen mit weichem Belag für alle nicht textilen Böden.
Rollenwechsel: z. B. nach einem Umzug oder nach Austauschen des Bodenbelags –
Rollen einfach herausziehen bzw. einstecken.
Weitere Informationen
Informationen über das Montieren oder Austauschen von Armlehnen sowie
die Reinigung von Kunststoffteilen und Polstern erhalten Sie im Internet unter
www.sedus.com
Benutzerhinweise

A Height of the seat
®Lowering the seat: 1. Sit down on the seat 2. Pull the lever upwards
(the seat will drop slowly) 3. Releasing the lever at the desired height
will lock the position
®Raising the seat: 1. Stand up 2. Pull the lever upwards (the seat will rise
slowly) 3. Releasing the lever at the desired height will lock the position
B Height of lumbar support
®1. Disengage backrest 2. Adjust lumbar support/on fully upholstered
model turn both levers up or down simultaneously
D Angle of the backrest
®Adjusting the backrest dynamically: 1. Pull the lever upwards and
release it 2. Lean against the backrest 3. The backrest is free-floating
®Locking the backrest into position: 1. Lean back until the backrest
reaches the desired angle 2. Press the lever down and release it to
lock the backrest into position
®Release the backrest lock when the chair is not in use
C Depth of lumbar support on mesh and slim versions (optional)
®1. Disengage backrest 2. Turn inlay to increase or decrease support

3
E Strength of the backrest pressure
®1. Adjusting the backrest dynamically 2. Exert only slight pressure
on the seat and backrest 3. Crank the quick adjustment mechanism
downwards until the desired position is achieved (greater backrest
pressure) or upwards (lesser backrest pressure)
F Depth of the seat (optional)
®1. Press the finger plate and hold it fast 2. Push the cushion to the
desired position 3. Release the finger plate, and the seat will engage

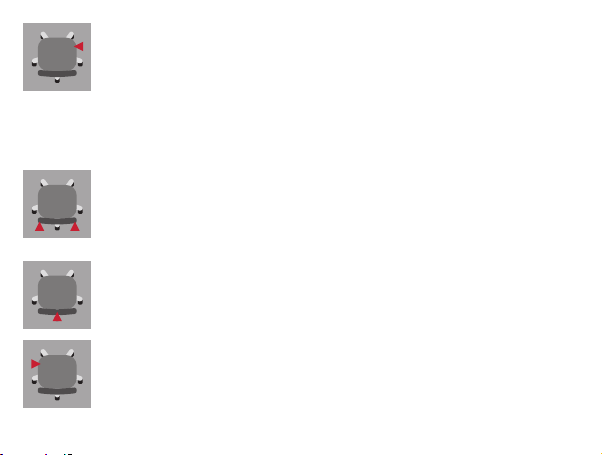

H Adjusting the basic armrests (optional)
®Height: 1. Press the button underneath the armrest, lift or lower
the armrest 2. Release the button, the armrest locks into place
®Adjustable seat width: 1. Loosen the screws slightly with a Torx
key (TX40) 2. Position the armrests 3. Retighten the screws
G Seat angle (optional)
®1. Stand up 2. Swivel the lever backwards and lock into place
(chair tilts 4° forwards) or swivel downwards and lock into place
(seat moves back into its original position)

I Adjusting the 4D armrests (optional)
®Height: 1. Press and hold the button 2. Lift or lower the armrest to the
desired height 3. Release the button to engage the armrest
®Depth: 1. Press and hold the button 2. Push the armrest cover
backwards or forwards to engage
®Swivelling armrest covers: up to 24° inwards and 12° outwards
®Adjustable seat width: 1. Slightly loosen the lever on the armrest
support under the seat. 2. Position the armrests 3. Retighten the lever
J Adjustment of the headrest (optional)
®Adjusting the headrest height: Push the headrest to the desired height
(it is continuously adjustable)
®Headrest angle: Adjust the tilt of the headrest as desired
K Mounting the clothes hanger (optional)
®Hook the clothes hanger in at the tapered position on the telescopic
neckrest adjustment and press it down.

4
Correct use
This office swivel chair is designed for a user weight of up to 110 kg and may only
be used for the purpose intended while exercising due care and attention. Using it
inappropriately (e.g. as a stepladder, sitting on the armrests or placing extreme
weight on one side) could result in accidents.
Release the backrest lock when the chair is not in use.
Castors
Before using the product for the first time, please remove the coloured transport
protection. Different castors are available, for the sake of your safety and for use on
different types of flooring in accordance with safety regulations: Hard castors for
soft floors (standard). Soft castors for hard floors are optional. Changing castors:
this might be necessary, for instance, after moving office, or after the installation
of a new floor surface – simply pull out the castors and push new ones in.
Further information
Information on fitting and exchanging armrests as well as on cleaning plastic parts
and upholstery can be found on the internet at www.sedus.com
User notes

A Hauteur d’assise
®Abaisser l’assise : 1. S’asseoir sur le siège. 2. Tirer le bouton vers le
haut (l’assise descend lentement). 3. Relâcher le bouton à la hauteur
d’assise voulue = blocage.
®Relever l’assise : 1. Ne pas s’asseoir sur le siège. 2. Tirer le bouton
vers le haut (l’assise remonte lentement). 3. Relâcher le bouton à la
hauteur d’assise voulue = blocage.
B Hauteur de l’appui-lordose
®1. Ne pas s’appuyer contre le dossier. 2. Déplacer l’appui-lordose à
2 mains/dans le cas de la variante avec dossier capitonné confort,
tourner simultanément les 2 manettes vers le haut ou vers le bas.
D Inclinaison du dossier
®Régler le dossier en position dynamique : 1. Tirer le bouton vers le haut,
le relâcher. 2. S’adosser. 3. Le blocage se libère automatiquement.
®Bloquer le dossier : 1. S’appuyer contre le dossier jusqu’à ce que
l’inclinaison souhaitée soit atteinte. 2. Pousser le bouton vers le bas,
le relâcher = blocage.
C
Profondeur de l’appui-lordose sur la version résille et slim (en option)
®1. Ne pas s’appuyer contre le dossier. 2. coussin lombaire pivote :
pré cambrure intense ou plus faible.

5
E Force de rappel du dossier
®1. Régler le dossier en position dynamique 2. Appuyer légèrement sur
l’assise et sur le dossier. 3. Tourner le bouton de réglage rapide vers le
bas, jusqu’à l’obtention de la position souhaitée (force de rappel du
dossier accentuée), ou vers le haut (force de rappel du dossier relâchée).
F Profondeur de l’assise (en option)
®1. Appuyer sur le bouton et le maintenir. 2. Faire glisser le capitonnage
de l’assise dans la position voulue. 3. Relâcher le bouton, l’assise
s’enclenche.
H Réglage des accoudoirs standard (en option)
®Hauteur : 1. Appuyer sur le bouton situé sous la manchette ; relever
ou abaisser l’accoudoir 2. Relâcher le bouton
®Espace entre les accoudoirs : 1. Desserrer légèrement les vis avec une
clé Torx (TX40) 2. Positionner les accoudoirs 3. Resserrer les vis
G Inclinaison de l’assise (en option)
®1. Soulager l’assise. 2. Pivoter le levier vers l’arrière, puis l’enclencher
ou bien le pivoter vers le bas, puis l’enclencher

I Réglage des accoudoirs 4D (en option)
®Hauteur : 1. Appuyer sur le bouton et le maintenir enfoncée
2. Soulever ou descendre l’accoudoir. 3. Relâcher le bouton, l’accoudoir
s’enclenche.
®Profondeur : 1. Appuyer sur le bouton et le maintenir enfoncée
2. Pousser les manchettes des accoudoirs vers l’arrière ou vers l’avant.
La manchette s’enclenche.
®Surfaces d‘appui pivotantes : jusqu‘à 24° vers l‘intérieur et 12° vers
l‘extérieur.
®Espace entre les accoudoirs : 1. Desserrer légèrement le levier du
support de l‘accoudoir sous le siège. 2. Positionner les accoudoirs.
3. Resserrer le levier.
J Réglage de l’appui-nuque (en option)
®Régler la hauteur de l’appui-nuque : faire glisser l’appui-nuque pour
le régler à la hauteur voulue (réglable en continu).
®Incliner l’appui-nuque : donner à l’appui-nuque l’inclinaison voulue.
K Mise en place du cintre (en option)
®Positionner le cintre sur le support de l’appui-nuque et le glisser
vers le bas.

6
Conseils d’entretien
Utilisation
Ce fauteuil de travail est conçu pour un poids d’utilisateur jusqu’à 110 kg et doit être
utilisé selon le mode d’emploi et conformément aux règles élémentaires de sécurité.
Une utilisation non conforme présente un risque d’accident (par exemple : lorsque le
siège est utilisé comme marchepied ou lorsque l’on s’asseoit sur les accoudoirs).
Débloquer le dossier quand le siège n’est pas utilisé.
Roulettes
Avant la première utilisation, enlever la protection de transport de couleur.
Pour votre sécurité, et en fonction de votre sol, il existe, conformément aux normes
de sécurité, plusieurs types de roulettes : dures pour sol moquette (de série),
souples pour toutes les autres surfaces. Remplacement des roulettes : après un
déménagement ou un changement de revêtement de sol, il vous suffit de retirer
ou de remettre les roulettes en place.
Autres informations
Vous trouverez sur Internet sous www.sedus.com des conseils pour le montage ou le
remplacement des accoudoirs, ainsi que pour le nettoyage des parties polypropylène
et des capitonnages.

A Hoogte van de zitting
®Zitting lager zetten: 1. Zitting belasten 2. Knop naar boven trekken
(zitting gaat langzaam omlaag) 3. Knop op gewenste zithoogte
loslaten = vergrendelen
®Zitting hoger zetten: 1. Zitting ontlasten 2. Knop naar boven trekken
(zitting komt langzaam omhoog) 3. Knop op gewenste zithoogte
loslaten = vergrendelen
B Hoogte van de lendesteun
®1. Leuning ontlasten 2. lendesteun verschuiven / bij de volledig
gestoffeerde rugleuning de beide hendels gelijktijdig naar boven of
beneden draaien
C Diepte van de lendesteun bij net en slimversie (optioneel)
®1. Leuning ontlasten 2. lordosesteun draaien om in te stellen
D Neiging van de rugleuning
®Rugleuning dynamisch instellen: 1. Knop naar boven trekken, loslaten
2. Rugleuning belasten 3. Vergrendeling laat automatisch los
®Rugleuning vergrendelen: 1. Ertegen leunen tot de gewenste neiging
van de leuning bereikt is 2. Knop naar beneden drukken, loslaten =
vergrendelen

7
E Sterkte van de aanleundruk
®1. Rugleuning dynamisch instellen 2. Zitting en leuning iets ontlasten
3. Snelverstelling tot de gewenste positie naar beneden draaien
(sterkere aanleundruk) of naar boven draaien (zwakkere aanleundruk)
F Diepte van de zitting (optioneel)
®1. Knop indrukken en vasthouden 2. Zitkussen in gewenste positie
schuiven 3. Knop loslaten, zitting klikt vast
G Neiging van het zitvlak (optioneel)
®1. Ontlast de zitting 2. Zwenk de hendel naar achteren en klik deze vast
(zitting neigt 4° naar voren) of zwenk de hendel naar onderen en klik
deze vast (zitting keert terug naar de uitgangspositie)
H Verstelling van de basisarmleuningen (optioneel)
®Hoogte: 1. Druk op de knop onder het opdekje, til de armleuning op
of laat deze zakken 2. Laat de knop los, de armleuning klikt vast
®Binnenwerkse breedte: 1. Schroeven met een Torx draaier (TX40)
losdraaien 2. Positioneer de armleuningen 3. Draai de schroeven
weer vast

I Verstelling van de 4-D armleuningen (optioneel)
®Hoogte: 1. Knop indrukken en houvast 2. Armleggers in de gewenste
hoogte brengen 3. Knop loslaten, armleuning klikt vast
®Diepte: 1. Knop indrukken en houvast 2. Armsteun naar achteren
of voren schuiven, opdek klikt vast
®Armopdekje zwenkbaar: tot 24° naar binnen en 12° naar buite
®Om de vrije breedte te wijzigen: 1. Hendel op de armleuninghouder
onder de stoel iets losmaken 2. Armleuning in gewenste positie
schuiven 3. Hendel weer vastdraaien
J Verstelling van de neksteun (optioneel)
®Hoogte van de neksteun verstellen: Neksteun naar gewenste hoogte
schuiven (traploos verstelbaar)
®Neksteun neigen: Neksteun in gewenste neigpositie zetten
K Bevestigen kledinghanger (optioneel)
®Kledinghanger over onderste gedeelte van de telescopische hoofdsteun
haken en naar beneden schuiven

8
Gebruik
Deze bureaustoel is geschikt voor een gebruikersgewicht tot 110 kg en mag alleen
volgens de voorschriften onder naleving van de algemene zorgvuldigheidsplicht
worden gebruikt. Bij oneigenlijk gebruik (bijv. als klimhulpmiddel of bij zitten op de
armleuningen of extreme belasting op onderdelen) bestaat gevaar voor ongelukken.
Rugleuning ontgrendelen wanneer de stoel niet gebruikt wordt.
Wielen
Voor het eerste gebruik de gekleurde transportbescherming verwijderen.
Voor uw veiligheid en voor de verschillende vloerbedekkingen zijn er verschillende
wielen: harde wielen voor zachte ondergrond (standaard), zachte wielen voor alle
niet-zachte ondergrond. Verwisselen van wielen: wielen gewoon eruit trekken resp.
erin steken.
Meer informatie
Informatie over het monteren of vervangen van armleuningen alsmede het schoon-
maken van kunststof delen en stoffering vindt u op Internet onder www.sedus.com
Aanwijzingen voor de gebruiker

A Altezza del sedile
®Abbassamento del sedile: 1. A sedile carico 2. Sollevare la leva
(il sedile si abbassa lentamente) 3. Rilasciare la leva all’altezza
desiderata del sedile = bloccaggio
®Regolazione dell’altezza: 1. A sedile scarico 2. Sollevare la leva
(il sedile si alza lentamente) 3. Rilasciare la leva all’altezza desiderata
del sedile = bloccaggio
B Altezza sostegno lombare
®1.
A schienale scarico 2. Spostare il sostegno lombare/per la variante imbot-
tita ruotare contemporaneamente le due leve verso l’alto o verso il basso
C Profondità sostegno lombare sulle versioni in rete o slim (optional)
®1. A schienale scarico 2. Ruotare la manopola per aumentare o
diminuire la profondità del sostegno.
D Inclinazione dello schienale
®
Regolazione dinamica: 1. Sollevare la leva e quindi rilasciarla 2. Appog-
giarsi allo schienale 3. Il dispositivo di bloccaggio scatta automaticamente
® Bloccaggio: 1. Appoggiarsi fino a raggiungere l’inclinazione desiderata
dello schienale 2. Abbassare la leva e quindi rilasciarla = bloccare
®
Se la sedia non viene utilizzata, lasciare lo schienale sbloccato
