Selve SEM Plus User manual

PL
DE
FR
NL
EN
Originalbetriebsanleitung für SELVE-Antriebe
Bitte sorgfältig aufbewahren!  S. 2
Operating instruction for SELVE motors
Please keep in a safe place!  P. 18
Notice de réglage des moteurs SELVE
Prière de conserver cette notice !  P. 34
Afstelhandleiding SELVE buismotoren
Deze handleiding zorgvuldig bewaren!
Blz. 50
Instrukcja obsługi SELVE elektroniczne siłowniki
Proszę zachować instrukcję!  Str. 66
SEM Plus

2
Sicherheitshinweise
1. Sicherheitshinweise
Warnung!
Wichtige Sicherheitshinweise für Montage und Betrieb!
Für die Sicherheit von Personen ist es wichtig, diese Anwei-
sungen zu befolgen, da falsche Bedienung und Montage zu
ernsthaften Verletzungen führen kann.
Die Anweisungen sind aufzubewahren.
• Folgende Punkte sind zu berücksichtigen:
· Die geltenden Gesetze, Normen und Vorschriften
· Landesspezifische Bedingungen
· Die Vorschriften der örtlichen Energieversorgungsunternehmen
sowie die Bestimmungen für Feuchträume nach VDE 0100
· Die Sicherheitshinweise der DIN EN 60335
· Der Stand der Technik zum Zeitpunkt der Installation
· Diese Betriebsanleitung sowie Betriebsanleitungen für angeschlos-
sene Komponenten
• Der Anschluss des Antriebs darf nur durch autorisiertes Fachperso-
nal vorgenommen werden. Bei der Installation oder Wartung ist die
Anlage spannungsfrei zu schalten.
• Bei Installation, Wartung oder Reparatur des Antriebs muss eine all-
polige Trennung vom Netz mit mindestens 3 mm Kontaktöffnungs-
weite pro Pol vorgesehen werden (DIN EN 60335).
Es müssen Sicherheitsmaßnahmen gegen unbeabsichtigtes Ein-
schalten getroffen werden.
• Vor der Installation des Antriebs sind alle nicht benötigten Leitun-
gen zu entfernen und jegliche Einrichtung, die nicht für die Betäti-
gung mit Kraftantrieb benötigt werden, außer Betrieb zu setzen.
• Die Betriebsanleitung ist Bestandteil des Gerätes und der Gewähr-
leistungsbedingungen. Sie ist dem Elektriker und dem Benutzer zu
überreichen.

3
DE
Sicherheitshinweise
• Die Anlage ist häufig auf mangelnde Balance oder auf Anzeichen
von Verschleiß oder beschädigte Federn und Anschlussleitungen zu
überprüfen und darf nicht betrieben werden, wenn Reparaturen
oder Korrekturen notwendig sind. Prüfen Sie den Antrieb und die
gesamte Anlage auf Beschädigungen. Bei Beschädigungen am An-
trieb, insbesondere der Anschlussleitung, darf dieser nicht in Betrieb
genommen werden!
• Der Antrieb ist nur im eingebauten Zustand funktionsfähig und darf
nur im spannungsfreien Zustand angeschlossen werden. Zur Kopp-
lung des Antriebs mit dem angetriebenen Teil dürfen nur Adapter
und Kupplungen aus dem aktuellen SELVE-Katalog verwendet wer-
den. Der kleinste Wellendurchmesser für SELVE-Antriebe der Bau-
reihe 1 (z.B. SE.. 1/…) beträgt 40 mm, für Baureihe 2 (z. B.
SE.. 2/…) 50 mm und für Baureihe 3 (z.B. SE.. 3/…) 60 mm. Bei
Nutrohren ist ggf. eine exzentrische Ausführung von Kupplung und
Laufring zu beachten.
• Nennmoment und Einschaltdauer müssen auf die Anforderungen
des angetriebenen Produkts abgestimmt sein. Die technischen
Daten können dem Typenschild des Antriebs entnommen werden.
• Wird ein Antrieb in einer Markise verwendet, so darf die Markise
nicht betrieben werden, wenn Arbeiten wie z. B. Wartung oder
Fensterputzen in der Nähe ausgeführt werden. Bei automatisch ge-
steuerten Markisen muss die Markise bei oben genannten Arbeiten
vom Versorgungsnetz getrennt werden.
• Die Antriebe können von Kindern ab 8 Jahren und von Personen mit
verminderten physischen, sensorischen oder mentalen Fähigkeiten
oder mit mangelnder Erfahrung und Wissen betrieben werden,
wenn sie beaufsichtigt werden oder hinsichtlich des sicheren Ge-
brauchs des Gerätes unterwiesen wurden und die damit verbunde-
nen Gefahren verstanden haben.
• Gegenstände sind aus dem Fahrbereich fernzuhalten. Der Fahrbe-
reich muss während des Betriebs einsehbar sein. Beobachten Sie
die Anlage während des Betriebes und halten Sie Personen von Ihr
fern. Verwenden Sie nur verriegelte Schaltelemente.

4
• Bei Antrieben, die mit einem Schalter mit AUS-Voreinstellung ge-
steuert werden, muss der Schalter in Sichtweite des Gerätes, von
sich bewegenden Teilen entfernt und in einer Höhe von über 1,5 m
angebracht werden.
• Ungeschützte, bewegliche Teile des Antriebs müssen in einer Höhe
von mehr als 2,5 m vom Boden oder einer anderen Ebene, die Zu-
gang zum Antrieb gewährt, montiert sein. Ein Mindestabstand von
40 cm zwischen sich bewegenden Teilen und benachbarten Gegen-
ständen ist einzuhalten.
• Kindern nicht erlauben, mit ortsfesten Steuerungen zu spielen.
Fernsteuerungen von Kindern fernhalten.
• Bei Einsatz in Markisen, bei denen sich im ausgefahrenen Zustand
Anlagenteile näher als 2 m vom Boden oder einer anderen Zu-
gangsebene zur Anlage befinden können, muss ein horizontaler
Mindestabstand von 40 cm zu anderen festen Objekten gewährleis-
tet sein.
• Im Außenbereich und bei Unterputzinstallation ist die weiße
PVC-Motoranschlussleitung im Rohr zu verlegen. Antriebe mit
PVC(H05VV-F)-Leitung dürfen nur im Innenbereich verwendet
werden. Wenn die Netzanschlussleitung des Antriebs beschädigt
ist, muss sie durch den Hersteller, seinen Kundendienst oder einer
ähnlich qualifizierten Person ersetzt werden.
• Schäden durch falsche Handhabung, falsche Verkabelung, Gewalt-
anwendung, Fremdeingriff in den Antrieb oder nachträgliche Verän-
derungen an der Anlage sowie Nichtbeachtung der Sicherheitshin-
weise und dadurch entstandene Folgeschäden fallen nicht unter die
Gewährleistung.
• Verwenden Sie nur unveränderte SELVE-Originalteile und -Zubehör.
Bitte beachten Sie hierfür den aktuellen SELVE-Katalog und die
SELVE-Website www.selve.de
Sicherheitshinweise

5
DE
1. Sicherheitshinweise ________________________________________________________ 2
2. Informationen zu Eigenschaften des Antriebs ___________________________________ 6
2.1. Bestimmungsgemäße Verwendung ________________________________________ 6
2.2. Eigenschaften _________________________________________________________ 6
3. Montage und elektrischer Anschluss __________________________________________ 7
3.1. Einbau des Antriebs in die Welle __________________________________________ 7
3.2. Ablagerung des Antriebs ________________________________________________ 8
3.3. Montage und Demontage der Steckerleitung ________________________________ 9
3.4. Elektrischer Anschluss __________________________________________________ 9
4. Einstellung der Endlagen ___________________________________________________ 10
4.1. Auslieferungszustand __________________________________________________ 10
4.2. Möglichkeiten der Einstellung ___________________________________________ 10
4.3. Mechanische Voraussetzungen __________________________________________ 10
4.4. Einstellauswahltabelle _________________________________________________ 10
4.5. Einstellung der Endlagen mit Einstellschalter/Schalter________________________ 11
4.5.1. Halbautomatischer Einstellmodus, löschen
und halbautomatische Einstellung der Endlagen _______________________ 12
4.5.2. Manueller Einstellmodus, löschen und manuelle Einstellung der Endlagen __ 13
4.5.3. Manueller Einstellmodus, löschen und manuelle Einstellung der Endlagen __ 14
5. Reset___________________________________________________________________ 15
6. Technische Daten _________________________________________________________ 16
7. Allgemeine Konformitätserklärung ___________________________________________ 16
8. Entsorgung ______________________________________________________________ 17
9. Hinweise für die Fehlersuche _______________________________________________ 17
10. SELVE-Service-Hotline _____________________________________________________ 17
Inhaltsverzeichnis
Sehr geehrter Kunde,
Sie haben sich mit dem Kauf eines SELVE-Antriebs für ein Qualitätsprodukt aus dem Hause
SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und die Bedienung
des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der Inbetriebnahme des
SELVE-Antriebs und beachten Sie die Sicherheitshinweise.
SELVE ist nach Erscheinen der Betriebsanleitung nicht haftbar für Änderungen der Normen
und Standards! Technische Änderungen vorbehalten!

6
Informationen zu Eigenschaften des Antriebs
2. Informationen zu Eigenschaften des Antriebs
2.1. Bestimmungsgemäße Verwendung
Der Antriebstyp SEM Plus darf nur für den Betrieb mit Markisen eingesetzt werden.
2.2. Eigenschaften
Um den Behang zu schützen, verfügen die Antriebe nach Abschluss der Endlageneinstellung
über einen selbstlernenden Überlastschutz in Aufwärtsrichtung.
Weitere Hinweise: Die Luftschallemission des Antriebs liegt wesentlich unterhalb von
70 dB(A). Je nach Art der Anlagenbeschaffenheit ist eine Verstärkung der Antriebslautstärke
möglich und kann durch Einsatz geeigneter Maßnahmen (z.B. Dämmung des Kastens, Ver-
wendung von Schallschutzdübeln etc.) reduziert werden.

7
DE
Montage und elektrischer Anschluss
3. Montage und elektrischer Anschluss
Warnung!
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Der Antrieb ist nur im eingebauten Zustand funktionsfähig.
3.1. Einbau des Antriebs in die Welle
1. Laufring und Kupplung entsprechend der Wellengröße festlegen (Bild 1).
2. Laufring über den Antrieb schieben und an dem Motorkopf exakt positionieren.
3. Kupplung aufschieben und Kupplungssicherung (Artikel 288500) einstecken (Bild 2).
Bild 1: Beispiele für verschiedene Wellengrößen Bild 2: Kupplungssicherung*
* Bei Antrieben der BR 2 mit 30–50 Nm und der BR 3 wird die Kupplung mit einem Ring gesi-
chert (Sicherungsring nach DIN 471-20x1,20 FST, Artikel 940516). Zum Anlegen des Siche-
rungsringes ist eine spezielle Sicherungsringzange für Wellen mit Ösengröße < 2 mm not-
wendig!
4. Den Antrieb formschlüssig in die Welle einschieben. Der Antrieb darf hierbei keine Schläge
bekommen. Laufring- und Kupplungsadapter dürfen in der Welle kein Spiel haben.
5. Den Antrieb falls notwendig axial sichern, z.B. durch Verschrauben der Welle mit dem
Kupplungsadapter. Nicht im Bereich des Antriebs bohren!
6. Die Welle mit dem Antrieb und der Wellenkapsel in den Lagern befestigen. Die Motorlei-
tung nicht knicken und so verlegen, dass keine Schäden an der Leitung entstehen können.
Um zu verhindern, dass Wasser in den Antrieb läuft, die Motorleitung in einem Bogen nach
unten verlegen, damit Fließwasser abtropfen kann.
7. Den Behang an der Welle befestigen.

8
Montage und elektrischer Anschluss
3.2. Ablagerung des Antriebs
Generell können SELVE-Antriebe über die Außenkontur des Motorkopfes oder über einen ein-
gesteckten Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten stehen ver-
schiedene Motorlager zur Verfügung.
Außerdem können verschiedene Flansche oder Montageplatten vorgeschraubt werden. Bei
Ablagerung mit Vierkant muss hinter dem Motorlager ein mechanischer Anschlag vorhanden
sein, um ein axiales Verschieben des Vierkants zu verhindern.
Achtung! Die Antriebe SEM Plus 2/30, 2/40 und 2/50 dürfen nicht mit dem steckbaren Vier-
kant 930285 abgelagert werden!
Wird der Motorkopf direkt mit einem Kopfstück verschraubt oder wird ein Flansch vorge-
schraubt, muss berücksichtigt werden, dass bei Antrieben der BR 2 unbedingt die äußeren
Schraublöcher (48 mm Abstand) verwendet werden!
Die inneren Schraublöcher (29 mm Abstand) können keine Drehmomente übertragen. Da in
den äußeren Schraublöchern kein Gewinde vorhanden ist, müssen hier spezielle Schrauben
verwendet werden.
Bei BR 1 gibt es nur 2 Schraublöcher (29 mm Abstand), diese dürfen auch verwendet werden.
Bitte folgende Schraubentypen verwenden:
• BR 2 Kunststoff: selbstfurchende Schraube KN 1033 STS 50x14-Z
• BR 2 Metall: selbstfurchende Schraube KN 3041 SLS L40x12 T20
• SE.. BR 1: Schraube DIN 965 M5 x 10

9
DE
Montage und elektrischer Anschluss
3.3. Montage und Demontage der Steckerleitung
Die Steckerleitung ist noch nicht durchgängig bei allen Motortypen implementiert, einige
Motortypen werden noch mit fester Leitung ausgeliefert.
Warnung!
Achtung! Verletzungsgefahr durch Stromschlag!
Bei ausgesteckter Steckerleitung muss die Leitung spannungsfrei sein!
Zur Montage der Steckerleitung die Steckerleitung spannungsfrei schalten. Den Stecker in
den Motorkopf einführen bis die Verrastung hörbar einrastet.
Zur Demontage der Steckerleitung die Steckerleitung spannungsfrei schalten. Die Verrastung
des Steckers durch die seitliche Öffnung am Motorkopf lösen. Dies kann mithilfe eines
Schraubendrehers oder einer speziellen Lösehilfe erfolgen. Bei gleichzeitigem Drücken auf
den Verrastungsclip vorsichtig an der Steckerleitung ziehen, bis sich der Stecker löst und die
Steckerleitung herausgezogen werden kann.
3.4. Elektrischer Anschluss
1 = PE, gelb-grün
2 = AB, schwarz
3 = AUF, braun
4 = N, blau

10
Einstellung der Endlagen
4. Einstellung der Endlagen
4.1. Auslieferungszustand
Im Auslieferungszustand sind keine Endpunkte im Antrieb eingelernt! Die Sicherheitsfunktio-
nen sind im Auslieferungszustand deaktiviert und werden erst nach Einstellung beider Endla-
gen aktiv.
Im Auslieferungszustand ist der SEM Plus im halbautomatischen Einstellmodus.
4.2. Möglichkeiten der Einstellung
Die Endlagen-Einstellung eines SELVE-Antriebs ist möglich mit:
• dem Einstellschalter für SELVE-Antriebe (Art.-Nr. 290103 oder 291009) oder mit
• einem beliebigen bedrahteten Schalter (nur im halbautomatischen Einstellmodus).
4.3. Mechanische Voraussetzungen
Das zu betreibende System muss über einen festen oberen Anschlag verfügen.
Achtung: Es erfolgt keine automatische Einstellung der unteren Endlage beim SEM Plus. Die
untere Endlage muss immer angefahren oder auch eingestellt werden.
4.4. Einstellauswahltabelle
Einstellmodus/Endlagen im Betrieb Einstellschalter
Halbautomatischer Einstellmodus
unten Punkt, oben Anschlag MIT Entlastung*
4.5.1. (Seite 12)
Manueller Einstellmodus
unten Punkt, oben Anschlag MIT Entlastung*
4.5.2. (Seite 13)
Manueller Einstellmodus
unten Punkt, oben Anschlag OHNE Entlastung
4.5.3. (Seite 14)
* Beide Einstellvorgänge führen zum gleichen Ziel.

11
DE
Einstellung der Endlagen
4.5. Einstellung der Endlagen mit Einstellschalter/Schalter
Hinweis: Die Einstellung mit einen bedrahteten Schalter ist nur im halbautomatischen Ein-
stellmodus möglich.
Zum Anschluss des Einstellschalters ist folgendes zu beachten:
Warnung!
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Die 4 Adern der Leitung des Einstellschalters sind farblich übereinstimmend an die Anschluss-
leitung des Antriebs anzuschließen.
AUF = braun
AB = schwarz
N = blau
PE = gelb-grün
Bedienfeld Auf/Ab
E-Taste
SELVE-Einstellschalter
Art.-Nr. 290103
SELVE-Universal-Einstellschalter
Art.-Nr. 291009
Hinweis: Die nachfolgenden Einstellungen können sowohl mit dem SELVE-Einstellschalter
(Art.-Nr. 290103) als auch mit dem neuen SELVE-Universal-Einstellschalter (Art.-Nr. 291009)
durchgeführt werden.

12
Einstellung der Endlagen
4.5.1. Halbautomatischer Einstellmodus, löschen und halbautomatische Einstellung der
Endlagen
im Betrieb unten Punkt, oben Anschlag MIT Entlastung
Eine zweimalige Fahrtunterbrechung signalisiert den halbautomatischen Einstellmodus. Der
Antrieb findet nur die obere Endlage automatisch.
Wichtig: Ein Anschlag für die obere Endlage wird benötigt!
Zuerst muss die untere Endlage angefahren werden. Von dort ohne Unterbrechung gegen
den oberen Anschlag fahren, bis der Antrieb automatisch abschaltet.

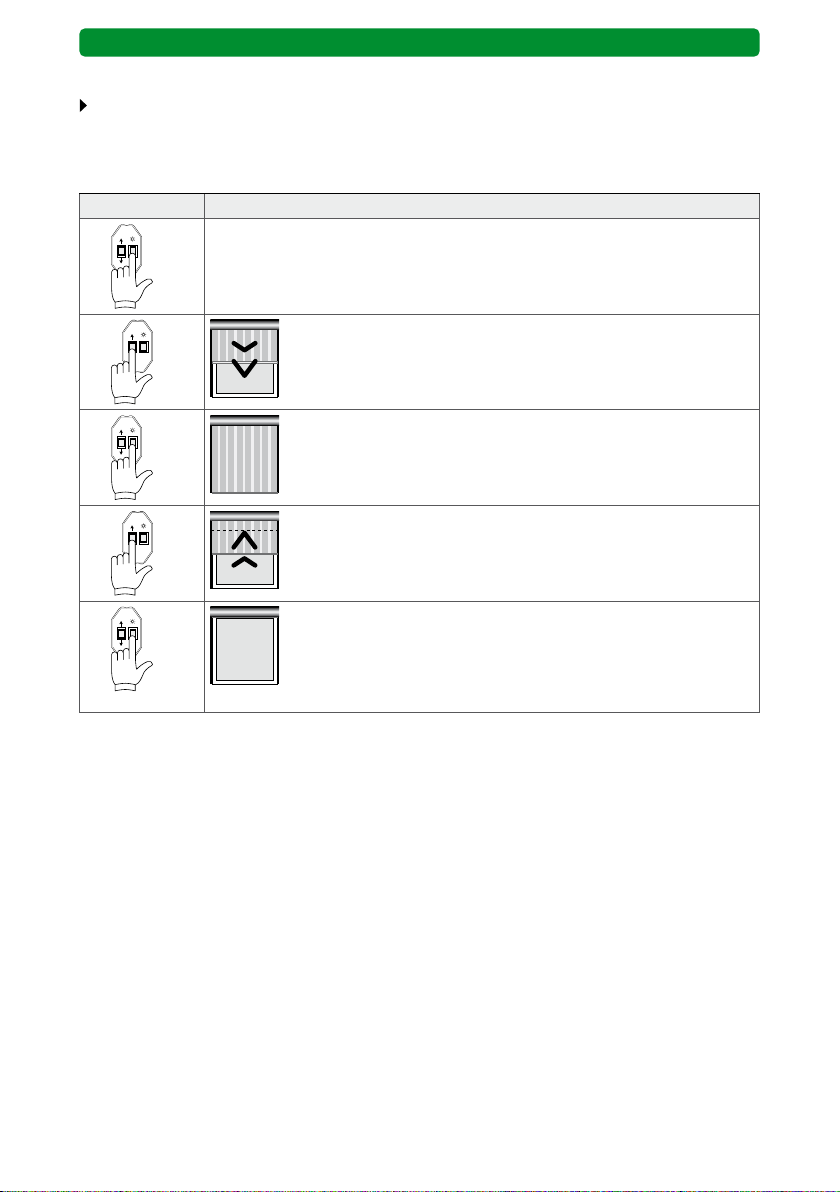

Bedienung
mit Schalter
Bedienung mit
Einstellschalter
Fahrt
E
1 s
Die E-Taste des Einstellschalters für 1 Sekunde
drücken. Beide bereits eingestellten Endlagen
werden gelöscht.
Hinweis: Kann bei der Erstinstallation oder
nach dem Zurücksetzen in die Werkseinstel-
lung entfallen.
oder
E
STOP
STOP
Den Antrieb mit der AUF- oder AB-Taste
abwärts bis zur gewünschten unteren Endlage
fahren.
STOP
STOP
Von dort ohne Unterbrechung gegen den obe-
ren Anschlag fahren. Der Antrieb stoppt auto-
matisch. Die korrekte Drehrichtungszuordnung
ist damit erfolgt. Probefahrt durchführen: Der
Antrieb fährt oben gegen den Anschlag und
entlastet kurz.

13
DE
Einstellung der Endlagen mit Einstellschalter
4.5.2. Manueller Einstellmodus, löschen und manuelle Einstellung der Endlagen
im Betrieb unten Punkt, oben Anschlag MIT Entlastung
Eine einmalige Fahrtunterbrechung signalisiert den manuellen Einstellmodus.
Wichtig: Ein Anschlag für die obere Endlage wird benötigt!
Im manuellen Einstellmodus muss immer zuerst der untere Endpunkt angefahren und einge-
speichert werden.
Bedienung Fahrt
E
6 s
Die E-Taste des Einstellschalters für 6 Sekunden drücken.
Antrieb wechselt in den manuellen Einstellmodus. Beide bereits
eingestellten Endlagen werden gelöscht.
ESTOP
Den Antrieb mit der AUF- oder AB-Taste an den unteren End-
punkt fahren.
E
3 s
Für 3 Sekunden die E-Taste drücken.
Die korrekte Drehrichtungszuordnung erfolgt am Ende der End-
lageneinstellung.
ESTOP
Von dort gegen den oberen Anschlag fahren. Der Antrieb stoppt
automatisch. Die korrekte Drehrichtungszuordnung ist damit
erfolgt.
Probefahrt durchführen: Der Antrieb fährt oben gegen den
Anschlag und entlastet kurz.

14
Einstellung der Endlagen mit Einstellschalter
4.5.3. Manueller Einstellmodus, löschen und manuelle Einstellung der Endlagen
im Betrieb unten Punkt, oben Anschlag OHNE Entlastung
Eine einmalige Fahrtunterbrechung signalisiert den manuellen Einstellmodus.
Im manuellen Einstellmodus muss immer zuerst der untere Endpunkt angefahren und einge-
speichert werden.
Bedienung Fahrt
E
6 s
Die E-Taste des Einstellschalters für 6 Sekunden drücken.
Antrieb wechselt in den manuellen Einstellmodus. Beide bereits
eingestellten Endlagen werden gelöscht.
ESTOP
Den Antrieb mit der AUF- oder AB-Taste an den unteren End-
punkt fahren.
E
3 s
Für 3 Sekunden die E-Taste drücken.
Die korrekte Drehrichtungszuordnung erfolgt am Ende der End-
lageneinstellung.
E
3 s
STOP
5 cm In AUF-Richtung bis 5 cm vor den oberen Anschlag fahren.
E
3 s
Für 3 Sekunden die E-Taste drücken.
Die Endlagen sind nun fertig eingestellt und die Drehrichtungs-
zuordnung ist korrekt. Probefahrt durchführen: Der Antrieb
fährt jetzt bis gegen den oberen Anschlag und entlastet dort
nicht!

15
DE
Reset
5. Reset
Voraussetzung: Beide Endlagen müssen eingestellt sein, d.h. der Antrieb macht im Betrieb
keine Fahrtunterbrechungen mehr.
Reset
mit Schalter
Reset mit
Einstellschalter
Fahrt
1 s
E
Einstellschalter für elektronische Antriebe an
die Anschlussleitung anschließen.
Die E-Taste des Einstellschalters für 1 Sekunde
drücken. Beide bereits eingestellten Endlagen
werden gelöscht.
Alternativ: Den Antrieb aufwärts fahren, bis er
am oberen Anschlag selbsttätig abschaltet und
eine Entlastung ausführt.
5x 3 s mit
1 s Pause
Danach den Schalter in Aufwärtsrichtung 5-mal
hintereinander für 3 Sekunden mit jeweils
1 Sekunde Pause betätigen.
Dann den Schalter erneut in Aufwärtsrichtung
betätigen und halten. Der Antrieb fährt nach
unten und schaltet selbsttätig ab. Jetzt den
Schalter ausschalten.
Beide bereits eingestellten Endlagen werden gelöscht. Beginnen Sie nun erneut mit der Ein-
stellung der Endlagen (4.5.1.).

16
Technische Daten/Allgemeine Konformitätserklärung
6. Technische Daten
Baureihe Drehmoment
Nm
Drehzahl
Rpm
Stromaufnahme
A
Leistung
W
1/4 4 20 0,50 115
1/7 7 20 0,50 115
2/7 7 17 0,41 95
2/10 10 17 0,55 124
2/15 15 17 0,66 152
2/20 20 17 0,78 172
2/30 30 17 0,95 220
2/40 40 17 1,50 345
2/50 50 12 1,50 345
3/50 50 17 1,40 315
3/70 70 17 1,90 435
Einbauort:
Nach der Montage des Antriebs den Antriebstyp in der Tabelle der technischen Daten markie-
ren und den Einbauort vermerken.
Antriebe der BR 2 haben eine steckbare Anschlussleitung. Antriebe der BR 1 und BR 3 haben
standardmäßig eine 2,5 m Netzleitung, die fest installiert ist und nicht gewechselt werden
kann!
Die jeweiligen Leitungslängen und Leitungsqualitäten für BR 2 können nach Katalog gewählt
werden.
Anschlussleitungen und Adapter müssen separat mitbestellt werden.
Hinweise zum Anschluss bei speziellen Steckverbindern sind zu erfragen.
Angaben für alle Antriebstypen:
Nennspannung: 230 V AC/50 Hz
Schutzart: IP 44
Laufzeit: 4 Min.
Technische Änderungen vorbehalten.
7. Allgemeine Konformitätserklärung
Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der Antrieb SEM Plus in Überein-
stimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften
der Richtlinien 2006/42/EG, 2014/30/EU und 2011/65/EU befindet. Die Konformitäts-
erklärung ist einsehbar unter www.selve.de

17
DE
Entsorgung/Fehlersuche/SELVE-Service-Hotline
8. Entsorgung
Getrennte Erfassung von Altgeräten
Elektro- und Elektronikgeräte, die zu Abfall geworden sind, sind vom Besitzer einer vom Haus-
müll getrennten Erfassung zuzuführen (spezielle Sammel- und Rückgabesysteme).
Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der
öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im
Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.
Bedeutung des Symbols „durchgestrichene Mülltonne“
Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durch-
gestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner
Lebensdauer getrennt vom Hausmüll zu erfassen ist.
Länderspezifische Umsetzung von WEEE
Bzgl. der Entsorgung von Elektro- und Elektronikgeräten sind die nationalen Bestimmungen
zu beachten.
9. Hinweise für die Fehlersuche
Störung Ursache Beseitigung
Antrieb läuft nicht Elektrischer Anschluss ist feh-
lerhaft
Anschluss prüfen
Thermoschutzschalter hat
ausgelöst
5 bis 20 Minuten warten
Die Richtungen AUF und AB
sind vertauscht
Endlagen in falscher Reihen-
folge eingestellt
Endlagen neu einstellen
Schwarze und braune Ader
falsch am Schalter angeschlos-
sen
Adern tauschen
(Schwarz = AB, braun = AUF)
Antrieb hat bei Fahrt in AB-
Richtung selbst gestoppt
Blockiererkennung hat ausge-
löst
Hindernis entfernen, Lauf des
Behanges prüfen
Antrieb hat bei Fahrt in AUF-
Richtung selbst gestoppt
Überlasterkennung hat ausge-
löst
Auf Schwergängigkeit prüfen,
evtl. stärkeren Antrieb wählen
10. SELVE-Service-Hotline
Hotline: Telefon [phone]
Download der Betriebsanleitung
unter www.selve.de oder QR-Scan

18
Safety instructions
1. Safety instructions
Warning!
Important safety notes for installation and operation!
For safety of persons, it is important to observe the instruc-
tions, since wrong operation and installation may cause
severe injury. The instructions must be kept.
• Consider the following:
· Relevant laws, standards and instructions
· Country-specific terms
· The specifications of the local energy providers and stipulations for
damp rooms pursuant to VDE 0100
· The safety instructions of DIN EN 60335
· The state of the technology at the time of installation
· This instruction manual and any operating instructions for
connected components
• This motor must only be connected by authorised specialists. For
installation and maintenance the system has to be de-energised.
• For the motor installation, a mains supply circuit break with at least
3 mm contact opening width per pole must be provided (DIN EN
60335). Safety measures against inadvertent activation must be in
place.
• Before installation of the motor, all cables not needed must be re-
moved and any facility that is not required for operation with power
must be put out of operation.
• This instruction manual is part of the device and the warranty con-
ditions. It has to be handed out to the electrician and operator.

EN
19
Safety instructions
• Check the system at regular intervals for a lack of balance or for signs
of wear or damaged springs and connection cables. It must not be
used if repairs or corrections are required. Check the motor and the
complete installation for damage. In case of damage to the motor,
in particular to the connection line, it must not be taken into opera-
tion!
• The motor is only working when installed and must only be con-
nected when powered down. The motor must only be connected
to the powered part with adapters and couplings from the current
SELVE catalogue. The smallest shaft diameter for SELVE motors for
series 1 (e.g. SE.. 1/…) is 40 mm, for series 2 (e.g. SE.. 2/…) 50 mm
and for series 3 (e.g. SE.. 3/…) 60 mm. For grooved tubes, there may
be an eccentric design for the coupling and adapter.
• Nominal torque and duration of activation must be aligned with the
system requirements. Technical data such as nominal torque and
duration of activation are written on the identification plate.
• If a motor is used in an awning, the awning must not be operated
while work such as maintenance or window cleaning is carried out
nearby. For automatically controlled awnings, the awning must be
disconnected from the power for the above work.
• The motor may be used by children aged 8 or over and by people
with reduced physical, sensory or mental abilities or with a lack
of experience and knowledge if they are supervised or have been
trained in how to use the device safely and they understand the
risks involved.
• Keep objects from the operating area. It must be possible to see the
operation area during working process. Observe the system while
it is operating and keep other people away from it. Use only locked
switching elements.

20
• On motors which are controlled using a switch with an OFF setting,
the switch must be fitted in view of the device, away from moving
parts and at a height of over 1.5 m.
• Unprotected, moving parts of the motor must be installed at a
height of more than 2.5 m from the floor or another level which
provides access to the motor. A minimum distance of 40 cm be-
tween moving parts and neighbouring items must be maintained.
• Do not allow children to play with stationary control systems. Keep
remote controls away from children.
• If used in awnings on which extended system parts may be closer
than 2 m to the floor or another access level to the system, a min-
imum horizontal distance of 40 cm to other fixed objects must be
ensured.
• Outdoor or flush mounted, the motor connecting cable must be laid
in a conduit. Motors with PVC(H05VV-F)-cables must only be used
indoors. If the mains connection cable for the motor is damaged,
it must be replaced by the manufacturer, its customer service or a
similarly qualified person.
• Damage due to wrong handling, wrong wiring, use of force, interfer-
ence with the motor by a third party or subsequent changes to the
installation and any consequential damage arising from this is not
subject to the warranty.
• Use only unchanged SELVE original parts and accessories. For this,
please observe the current SELVE catalogue and the SELVE website
www.selve.de
Safety instructions
