Operating instruction for SELVE motors
SP-NHK ........................... Page 12
Keep these instructions in a safe place!
GB
Originalbetriebsanleitung für SELVE-Antriebe
SP-NHK ............................ Seite 2
Bitte bewahren Sie die Anleitung auf!
D
SP-NHK

2
D
Sicherheitshinweise
1. Sicherheitshinweise
Wichtige Sicherheitshinweise für Montage und
Be trieb!
Für die Sicherheit von Personen ist es wichtig, diese
Anweisungen zu befolgen, da falsche Bedienung und
Montage zu ernsthaften Verletzungen führen kann.
Die Anweisungen sind aufzubewahren.
• Folgende Punkte sind zu berücksichtigen:
· Die geltenden Gesetze, Normen und Vorschriften
· Landesspezifische Bedingungen
· Die Vorschriften der örtlichen Energieversorgungsunter -
nehmen sowie die Bestimmungen für Feuchträume nach
VDE 0100
· Die Sicherheitshinweise der DIN EN 60335
· Der Stand der Technik zum Zeitpunkt der Installation
· Diese Betriebsanleitung sowie Betriebsanleitungen für ange-
schlossene Komponenten
• Der Anschluss des Antriebs darf nur durch autorisiertes Fach-
personal vorgenommen werden. Bei der Installation oder
Wartung ist die Anlage spannungsfrei zu schalten.
• Bei Installation, Wartung oder Reparatur des Antriebs muss
eine allpolige Trennung vom Netz mit mindestens 3 mm Kon-
takt öffnungsweite pro Pol vorgesehen werden (DIN EN 60335).
Es müssen Sicherheitsmaßnahmen gegen unbeabsichtigtes
Ein schalten getroffen werden.
• Vor der Installation des Antriebs sind alle nicht benötigten
Leitungen zu entfernen und jegliche Einrichtung, die nicht für
die Betätigung mit Kraftantrieb benötigt werden, außer Betrieb
zu setzen.
• Die Betriebsanleitung ist Bestandteil des Gerätes und der
Gewährleistungsbedingungen. Sie ist dem Elektriker und dem
Benutzer zu überreichen.
Warnung!

D
D
3
Sicherheitshinweise
• Die Anlage ist häufig auf mangelnde Balance oder auf Anzei-
chen von Verschleiß oder beschädigte Federn und Anschluss-
leitungen zu überprüfen und darf nicht betrieben werden, wenn
Reparaturen oder Korrekturen notwendig sind. Prüfen Sie den
Antrieb und die gesamte Anlage auf Beschädigungen. Bei
Beschädigungen am Antrieb, insbesondere der Anschluss-
leitung, darf dieser nicht in Betrieb genommen werden!
• Der Antrieb ist nur im eingebauten Zustand funktionsfähig und
darf nur im spannungsfreien Zustand angeschlossen werden.
Zur Kopplung des Antriebs mit dem angetriebenen Teil dürfen nur
Adapter und Kupplungen aus dem aktuellen SELVE-Katalog ver-
wendet werden. Der kleinste Wellendurchmesser für SELVE-
Antriebe der Baureihe 1 (z. B. SE.. 1/…) beträgt 40 mm, für Bau-
reihe 2 (z. B. SE.. 2/…) 50 mm und für Baureihe 3 (z. B. SE.. 3/…)
60 mm. Bei Nutrohren ist ggf. eine exzentrische Ausführung von
Kupplung und Laufring zu beachten.
• Nennmoment und Einschaltdauer müssen auf die Anforde-
rungen des angetriebenen Produkts abgestimmt sein. Die
technischen Daten können dem Typenschild des Antriebs ent-
nommen werden.
• Wird ein Antrieb in einer Markise verwendet, so darf die Markise
nicht betrieben werden, wenn Arbeiten wie z. B. Wartung oder
Fensterputzen in der Nähe ausgeführt werden. Bei automatisch
gesteuerten Markisen muss die Markise bei oben genannten
Arbeiten vom Versorgungsnetz getrennt werden.
• Die Antriebe können von Kindern ab 8 Jahren und von Personen
mit verminderten physischen, sensorischen oder mentalen
Fähigkeiten oder mit mangelnder Erfahrung und Wissen
betrieben werden, wenn sie beaufsichtigt werden oder hinsicht-
lich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die damit verbundenen Gefahren verstanden haben.
• Gegenstände sind aus dem Fahrbereich fernzuhalten. Der
Fahrbereich muss während des Betriebs einsehbar sein.
Beobachten Sie die Anlage während des Betriebes und halten
Sie Personen von Ihr fern. Verwenden Sie nur verriegelte Schalt-
elemente.

4
D
Sicherheitshinweise
• Bei Antrieben, die mit einem Schalter mit AUS-Voreinstellung
gesteuert werden, muss der Schalter in Sichtweite des Gerätes,
von sich bewegenden Teilen entfernt und in einer Höhe von über
1,5 m angebracht werden.
• Ungeschützte, bewegliche Teile des Antriebs müssen in einer
Höhe von mehr als 2,5 m vom Boden oder einer anderen Ebene,
die Zugang zum Antrieb gewährt, montiert sein. Ein Mindest-
abstand von 40 cm zwischen sich bewegenden Teilen und
benachbarten Gegenständen ist einzuhalten.
• Kindern nicht erlauben, mit ortsfesten Steuerungen zu spielen.
Fernsteuerungen von Kindern fernhalten.
• Bei Einsatz in Markisen, bei denen sich im ausgefahrenen
Zustand Anlagenteile näher als 2 m vom Boden oder einer
anderen Zugangsebene zur Anlage befinden können, muss ein
horizontaler Mindestabstand von 40 cm zu anderen festen
Objekten gewährleistet sein.
• Im Außenbereich und bei Unterputzinstallation ist die weiße
PVC-Motoranschlussleitung im Rohr zu verlegen. Antriebe mit
PVC(H05VV-F)-Leitung dürfen nur im Innenbereich verwendet
werden. Wenn die Netzanschlussleitung des Antriebs beschä-
digt ist, muss sie durch den Hersteller, seinen Kundendienst
oder einer ähnlich qualifizierten Person ersetzt werden.
• Schäden durch falsche Handhabung, falsche Verkabelung,
Gewaltanwendung, Fremdeingriff in den Antrieb oder nachträg-
liche Veränderungen an der Anlage sowie Nichtbeachtung der
Sicherheitshinweise und dadurch entstandene Folgeschäden
fallen nicht unter die Gewährleistung.
• Verwenden Sie nur unveränderte SELVE-Originalteile und -Zube-
hör. Bitte beachten Sie hierfür den aktuellen SELVE-Katalog und
die SELVE-Website www.selve.de.

D
D
5
Inhaltsverzeichnis
Sehr geehrter Kunde,
Sie haben sich mit dem Kauf eines SELVE-Antriebs für ein Qualitätsprodukt aus dem
Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und
die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der
Inbetriebnahme des SELVE-Antriebs und beachten Sie die Sicherheitshinweise.
SELVE ist nach Erscheinen der Betriebsanleitung nicht haftbar für Änderungen der
Normen und Standards! Technische Änderungen vorbehalten!
1. Sicherheitshinweise ............................................................................................. 2
2. Informationen zu Eigenschaften des Antriebs ................................................. 6
2.1. Bestimmungsgemäße Verwendung............................................................. 6
2.2. Eigenschaften ................................................................................................ 6
3. Montage ................................................................................................................ 7
3.1. Einbau des Antriebs in die Welle .................................................................. 7
3.2. Ablagerung des Antriebs .............................................................................. 8
4. Elektrischer Anschluss ........................................................................................ 8
5. Einstellung der Endlagen .................................................................................... 9
6. Technische Daten ................................................................................................10
7. Allgemeine Konformitätserklärung ...................................................................11
8. Hinweise für die Fehlersuche .............................................................................11
9. SELVE-Service-Hotline .......................................................................................11

6
D
Informationen zu Eigenschaften des Antriebs
2. Informationen zu Eigenschaften des Antriebs
2.1. Bestimmungsgemäße Verwendung
Der Antrieb SP-NHK ist ein Antrieb mit mechanischer Endabschaltung und Notbedie-
nung über eine Handkurbel.
Der Antrieb darf nur für den Betrieb von Roll läden ein gesetzt werden.
Es werden feste Anschläge für die obere Endlage empfohlen!
2.2. Eigenschaften
Die Nothandkurbel darf nur im stromlosen Zustand betätigt werden.
Der Rollladen sollte über die Nothandkurbel nur soweit betrieben werden, bis er in
Aufwärtsrichtung kurz vor dem Anschlag steht oder in Abwärtsrichtung die Lüftungs-
schlitze geschlossen sind. Wird die Kurbel darüber hinaus bewegt, besteht die Gefahr,
dass der Rollladen beschädigt wird.
Die eingestellten Endpositionen werden bei Betätigung der Nothandkurbel nicht ver-
ändert und der Antrieb ist anschließend sofort wieder betriebsbereit.
Für den Betrieb wird der Einsatz fester Wellenverbinder/Hochschiebesicherungen und
fester Stopper/Endleisten empfohlen. Die Hersteller angaben für die festen Wellenver-
binder/Hochschiebesicherungen müssen beachtet werden.
Die Luftschallemission des Antriebs liegt wesentlich unterhalb von 70 dB(A). Je nach
Art der Anlagenbeschaffenheit ist eine Verstärkung der Antriebslautstärke möglich und
kann durch Einsatz geeigneter Maßnahmen (z. B. Dämmung des Kastens, Verwendung
von Schallschutzdübeln etc.) reduziert werden.
Der Antrieb ist für Links- und Rechtseinbau geeignet und kann mit herkömmlichen, für
Rollladen- und Sonnenschutzantriebe geeigneten Schaltern, Tastern und Steuerungs-
anlagen betrieben werden.
Das Antriebsdrehmoment muss für das Behanggewicht richtig ausgewählt werden.
Achtung! Um die in der Norm DIN EN 13659 vorgeschriebene Bedienkraft der
Kurbelstange nicht zu überschreiten, muss bei dem Antrieb SP 2/20-NHK (Über-
setzungsverhältnis 13:1) eine Kurbelstange mit einer Ausladung von min. 180 mm
(Art.-Nr. 278245) verwendet werden.

D
D
7
Montage
3. Montage
3.1. Einbau des Antriebs in die Welle
1. Laufring und Kupplung entsprechend der Wellengröße festlegen.
2. Laufring über den Antrieb schieben und an dem Motorkopf exakt positionie-
ren.
3. Kupplung aufschieben und Kupplungssicherung (Artikel 288500) einstecken.
4. Den Antrieb formschlüssig in die Welle einschieben. Der Antrieb darf hierbei
keine Schläge bekommen. Laufring- und Kupplungsadapter dürfen in der Welle
kein Spiel haben.
5. Den Antrieb falls notwendig axial sichern, z. B. durch Verschrauben
der Welle mit dem Kupplungsadapter. Nicht im Bereich des Antriebs
bohren!
6. Die vorbereitete Einheit mit ca. 3 mm Axialspiel in den Rollladenkasten einbau-
en (siehe hierzu auch Kapitel 3.2. Ablagerung des Antriebs) und die Walzen-
kapsel mit einer kurzen Schraube gegen Verschieben sichern.
7. Die Motorleitung nicht knicken und so verlegen, dass keine Schäden daran
entstehen können. Um zu verhindern, dass Wasser in den Antrieb läuft, die
Motorleitung in einem Bogen nach unten verlegen, damit Fließwasser abtropfen
kann.

8
D
3.2. Ablagerung des Antriebs
Generell können SELVE-Antriebe über die Außenkontur des Motorkopfes oder über
einen Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten stehen ver-
schiedene Motorlager zur Verfügung.
Montage/Elektrischer Anschluss
Adaption Gelenklager
mit Sechskant-Stab 7 mm
Vierkantflansch Art.-Nr. 282010
inkl. Schrauben M5 x 10
z. B. Art.-Nr. 280120
Art.-Nr. 282012
Aufsatzelement
Typ Inoutic
Art.-Nr. 282011
Aufsatzelement
Typ VEKA
Art.-Nr. 282005
Vorbauelement
1 = PE, gelb-grün
2 = Rechtsdrehung, schwarz
3 = Linksdrehung, braun
4 = N, blau
Je nach Einbaulage müssen eventuell die Anschlüsse für die
Laufrichtung getauscht werden.
Antriebe des Typs SP dürfen nicht parallel
geschaltet werden.
4. Elektrischer Anschluss
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Der Antrieb ist nur im eingebauten Zustand funktionsfähig.
Warnung!

D
D
9
Einstellung der Endlagen
5. Einstellung der Endlagen
Den Antrieb jetzt ohne angehängten Rollladen abwärts fahren, bis der Antrieb selbst-
tätig abschaltet.
Mit der entsprechenden Einstellschraube die untere Endlage so einstellen (siehe
weiter hinten in diesem Kapitel), dass der Rollladen befestigt werden kann.
Nach der Einstellung der unteren Endposition den Rollladen an der Welle befestigen
und anschließend die Aufwärtsrichtung betätigen.
Während der Aufwärtsfahrt die obere Endlage mit der entsprechenden Einstell-
schraube einstellen (siehe weiter hinten in diesem Kapitel).
Einstellung der Endlagen, Leitungsaustritt auf der Rückseite:
Die auf der Abschaltung aufgedruckten geraden Pfeile geben die Drehrichtung der
Rollladenwelle an.
Unabhängig davon, ob der Antrieb rechts oder links eingebaut wird, gelten grundsätz-
lich folgende Regeln:
• Endschaltereinstellung untere Rollladenposition, Einstellschraube 1 drehen
• Endschaltereinstellung obere Rollladenposition, Einstellschraube 2 drehen
• Einstellschraube im Uhrzeigersinn (+) drehen, bedeutet längeren Rollladenweg
• Einstellschraube gegen den Uhrzeigersinn (–) drehen, bedeutet kürzeren Rollladen-
weg
Einstellschraube 1
Einstellschraube 2

10
D
Einstellung der Endlagen/Technische Daten
Einstellung der Endlagen, Leitungsaustritt auf der Vorderseite:
Die auf der Abschaltung aufgedruckten geraden Pfeile geben die Drehrichtung der
Rollladenwelle an.
Unabhängig davon, ob der Antrieb rechts oder links eingebaut wird, gelten grundsätz-
lich folgende Regeln:
• Endschaltereinstellung untere Rollladenposition, Einstellschraube 2 drehen
• Endschaltereinstellung obere Rollladenposition, Einstellschraube 1 drehen
• Einstellschraube gegen den Uhrzeigersinn (+) drehen, bedeutet längeren Rollladen-
weg
• Einstellschraube im Uhrzeigersinn (–) drehen, bedeutet kürzeren Rollladenweg
Einstellschraube 1
Einstellschraube 2
6. Technische Daten
Baureihe Drehmoment
Nm
Drehzahl
Rpm
Strom aufnahme
A
Leistung
W
2/6 6 16 0,38 88
2/7 7 17 0,41 95
2/10 10 17 0,45 105
2/15 15 17 0,66 152
2/20* 20 17 0,75 172
*Achtung! Um die in der Norm DIN EN 13659 vorgeschriebene Bedienkraft der
Kurbelstange nicht zu überschreiten, muss bei dem Antrieb SP 2/20-NHK (Über-
setzungsverhältnis 13:1) eine Kurbelstange mit einer Ausladung von min. 180 mm
(Art.-Nr. 278245) verwendet werden.
Die Antriebe haben standardmäßig eine 2,5 m Netzleitung, die fest installiert ist und
nicht gewechselt werden kann!
Hinweise zum Anschluss bei speziellen Steckverbindern sind zu erfragen.
Angaben für alle Antriebstypen:
Nennspannung: 230 V AC/50 Hz
Schutzart: IP 44
Betriebsart: S2 4 Min.
Technische Änderungen vorbehalten.

D
D
11
Allgemeine Konformitätserklärung/Fehlersuche
7. Allgemeine Konformitätserklärung
Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der Antrieb in Über-
einstimmung mit den grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinien 2006/42/EG und 2014/30/EU befindet. Die Konformitäts-
erklärung ist einsehbar unter www.selve.de.
8. Hinweise für die Fehlersuche
Störung Ursache Beseitigung
Antrieb läuft nicht Elektrischer Anschluss ist fehlerhaft Anschluss prüfen
Thermoschutzschalter hat ausgelöst 5 bis 20 Minuten warten
Die Richtungen AUF und AB sind
vertauscht
Schwarze und braune Ader falsch
am Schalter angeschlossen
Adern tauschen
(Schwarz = Rechtsdrehung,
braun = Linksdrehung)
9. SELVE-Service-Hotline
• Hotline: Telefon [phone]
• Download der Bedienungsanleitungen
unter www.selve.de oder QR-Scan

12
GB
Warning!
Safety instructions
1. Safety instructions
Important safety notes for installation and operation!
For safety of persons, it is important to observe the
instructions, since wrong operation and installation
may cause severe injury. The instructions must be
kept.
• Consider the following:
· Relevant laws, standards and instructions
· Country-specific terms
· The specifications of the local energy providers and stipula-
tions for damp rooms pursuant to VDE 0100
· The safety instructions of DIN EN 60335
· The state of the technology at the time of installation
· This instruction manual and any operating instructions for
connected components
• This motor must only be connected by authorised specialists.
For installation and maintenance the system has to be de-
energised.
• For the motor installation, a mains supply circuit break with at
least 3 mm contact opening width per pole must be pro vided
(DIN EN 60335). Safety measures against inadvertent activation
must be in place.
• Before installation of the motor, all cables not needed must be
removed and any facility that is not required for operation with
power must be put out of operation.
• This instruction manual is part of the device and the warranty
conditions. It has to be handed out to the electrician and oper-
ator.

GB
GB
13
Safety instructions
• Check the system at regular intervals for a lack of balance or for
signs of wear or damaged springs and connection cables. It
must not be used if repairs or corrections are required. Check
the motor and the complete installation for damage. In case of
damage to the motor, in particular to the connection line, it must
not be taken into operation!
• The motor is only working when installed and must only be
connected when powered down. The motor must only be
connected to the powered part with adapters and couplings
from the current SELVE catalogue. The smallest shaft diameter
for SELVE motors for series 1 (e.g. SE.. 1/…) is 40 mm, for series
2 (e.g. SE.. 2/…) 50 mm and for series 3 (e.g. SE.. 3/…) 60 mm.
For grooved tubes, there may be an eccentric design for the cou-
pling and adapter.
• Nominal torque and duration of activation must be aligned with
the system requirements. Technical data such as nominal torque
and duration of activation are written on the identification plate.
• If a motor is used in an awning, the awning must not be operated
while work such as maintenance or window cleaning is carried
out nearby. For automatically controlled awnings, the awning
must be disconnected from the power for the above work.
• The motor may be used by children aged 8 or over and by
people with reduced physical, sensory or mental abilities or with
a lack of experience and knowledge if they are supervised or
have been trained in how to use the device safely and they
understand the risks involved.
• Keep objects from the operating area. It must be possible to
see the operation area during working process. Observe the
system while it is operating and keep other people away from
it. Use only locked switching elements.
• On motors which are controlled using a switch with an OFF
setting, the switch must be fitted in view of the device, away
from moving parts and at a height of over 1.5 m.

14
GB Safety instructions
• Unprotected, moving parts of the motor must be installed at a
height of more than 2.5 m from the floor or another level which
provides access to the motor. A minimum distance of 40 cm
between moving parts and neighbouring items must be main-
tained.
• Do not allow children to play with stationary control systems.
Keep remote controls away from children.
• If used in awnings on which extended system parts may be
closer than 2 m to the floor or another access level to the
system, a minimum horizontal distance of 40 cm to other fixed
objects must be ensured.
• Outdoor or flush mounted, the motor connecting cable must
be laid in a conduit. Motors with PVC(H05VV-F)-cables must
only be used indoors. If the mains connection cable for the
motor is damaged, it must be replaced by the manufacturer, its
customer service or a similarly qualified person.
• Damage due to wrong handling, wrong wiring, use of force,
interference with the motor by a third party or subsequent
changes to the installation and any consequential damage aris-
ing from this is not subject to the warranty.
• Use only unchanged SELVE original parts and accessories. For
this, please observe the current SELVE catalogue and the
SELVE website www.selve.de.

GB
GB
15
Contents
Dear Customer,
by purchasing a SELVE electronic motor you have decided in favour of a quality product
from the SELVE company. This instruction manual describes the installation and ope-
ration of the motor. Make sure to read this handbook before initial operation of the
SELVE motor and adhere to the safety instructions.
After publication of the operating instructions, SELVE shall not be liable for any changes
to norms and standards! Subject to change without prior notice!
1. Safety instructions ..............................................................................................12
2. Information about the motor features ..............................................................16
2.1. Designated use .............................................................................................16
2.2. Properties .....................................................................................................16
3. Installation ...........................................................................................................17
3.1. Installation of the motor into a shaft ..........................................................17
3.2. Supporting the motors ................................................................................18
4. Electric connection ............................................................................................18
5. Setting of the end positions ...............................................................................19
6. Technical data .................................................................................................... 21
7. General declaration of conformity ................................................................... 22
8. Troubleshooting ................................................................................................. 22
9. SELVE Service Hotline ....................................................................................... 23

16
GB Information about the motor features
2. Information about the motor features
2.1. Designated use

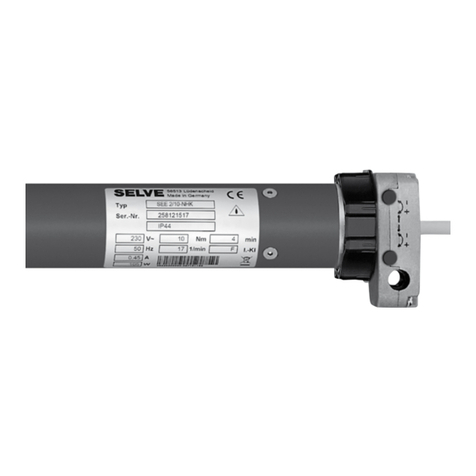

The motor SP-NHK is a motor with mechanical end limit stop and emergency operation
via a hand crank.
The motor must only be used for the operation of roller shutters.
Fixed limit stops for the upper end limit are recommended.
2.2. Properties
The emergency hand crank may only be operated when the power is off.
The roller shutter should only be operated by the emergency hand crank until it is
shortly in front of the limit stop in upward direction or in downward direction until the
ventilation slits are closed. In case the hand crank will be moved more than that, there
is the risk that the roller shutter will be damaged.
The set end limit positions will not be changed when using the emergency hand crank
and the motor is immediately ready for operation afterwards.
It is recommended to use blocking springs/burglar proof fixations and solid stoppers/
trailing edges for the operation. The manufacturer specifications for the blocking
springs/burglar proof fixations have to be observed.
The airborne noise of the motor is significantly below 70 dB (A). Depending on the type
of the roller shutter/awning/screen a strengthening of the sound intensity of the motor
is possible. It can be reduced by use of appropriate measures (e.g. insulation of the
box, using noise protection plugs, etc.).
The motor is suitable for left and right installation controlled with conventional switches,
buttons and control systems that are suitable for roller shutter and sun control motors.
The motor torque has to be chosen correctly for the hanging weight.
Caution! In order to not exceed the prescribed operational force of a hand crank
according to the standard DIN EN 13659, a hand crank with an outreach of 180 mm
minimum (article number 278245) has to be used for the motor SP 2/20-NHK (trans-
mission ratio 13:1).

GB
GB
17
Installation
3. Installation
3.1. Installation of the motor into a shaft
1. Crown and coupling adapter need to be determined according to the size of the
shaft.
2. Push the crown adapter over the shaft and position it precisely on the motor
head.
3. Slide the coupling and plug-in the coupling locking device.
4. Push the motor into the shaft in a positive-locking way. The motor must not be
subject to any impacts. Crown and coupling adapters must not have any play
inside the shaft.
5. Where required, secure the motor axially, e.g. by screwing the shaft
to the coupling adapter. Do not drill holes into the motor area!
6. Mount the prepared unit with approximately 3 mm axial play into the roller
shutter box (please also see chapter 3.2. Supporting the motors) and fix the cap
against sliding with a short screw.
7. Do not bend the motor cable and place it so that it cannot be damaged. To keep
water from getting into the motor, place the motor line in a bend direction down-
wards, so that any water can drip off.

18
GB
3.2. Supporting the motors
In general, SELVE motors can be supported by means of a square or by means of the
external contour of the motor head. There are different motor brackets for all support
options.
Installation/Electrical connection
Adaptation for
hexagonal rod 7 mm
Square flange item no. 282010
incl. screws M5 x 10
e.g. item no. 280120
Item no. 282012
Top mounted
roller shutter
type Inoutic
Item no. 282011
Top mounted
roller shutter
type VEKA
Item no. 282005
Front mounted
roller shutter
1 = PE, yellow-green
2 = Rotation right, black
3 = Rotation left, brown
4 = N, blue
Depending on the installation position, the connections for
the running direction may have to be exchanged.
Motors of type SP must not be connected in
parallel.
4. Electric connection
Caution! Risk of injury through an electric shock!
Connection only when de-energised!
Run the motor only after installation.
Warning!

GB
GB
19
Setting of the end positions
5. Setting of the end positions
Now move the motor downwards without attached roller shutter until the motor
switches off automatically.
Set the lower end limit with the corresponding adjusting screw so that the roller
shutter can be mounted (see further information at the end of this chapter).
After setting the lower end limit position mount the roller shutter onto the shaft and
afterwards operate the upwards direction.
During the upwards movement set the upper end limit with the corresponding ad justing
screw (see further information at the end of this chapter).
Setting of the end limits, cable outlet on the reverse side:
The on the limit switch imprinted straight arrows are indicating the direction of rotation
of the roller shutter shaft.
Regardless of whether the motor is installed on the right or left, the following rules are
valid:
• Limit switch for lower shutter position, turn adjusting screw 1
• Limit switch for upper shutter position, turn adjusting screw 2
• Turning the adjustment screw in the direction of shutter rotation (+) results in a longer
roller shutter path
• Turning the adjustment screw reverse direction of shutter rotation (-) results in a
shorter roller shutter path
Adjusting screw 1
Adjusting screw 2

20
GB Setting of the end positions
Setting of the end limits, cable outlet on the front side:
The on the limit switch imprinted straight arrows are indicating the direction of rotation
of the roller shutter shaft.
Regardless of whether the motor is installed on the right or left, the following rules are
valid:
• Limit switch for lower shutter position, turn adjusting screw 2
• Limit switch for upper shutter position, turn adjusting screw 1
• Turning the adjustment screw in the direction of shutter rotation (+) results in a longer
roller shutter path
• Turning the adjustment screw reverse direction of shutter rotation (-) results in a
shorter roller shutter path
Adjusting screw 1
Adjusting screw 2
