Sennheiser EW 500 User manual

evolution wireless Serie
w 500
1
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

2
BEDIENUNGSANLEITUNG ........................................................................................ 3
INSTRUCTION MANUAL.......................................................................................... 49
NOTICE D‘EMPLOI .................................................................................................... 95
ISTRUZIONI PER L‘USO.......................................................................................... 141
INSTRUCCIONES PARA EL USO ........................................................................... 187
GEBRUIKSAANWIJZING ....................................................................................... 233

evolution wireless Serie
w 500
3
BEDIENUNGSANLEITUNG

4
1 Inhalt
Kap. Inhalt Seite
1 Inhalt ................................................................................................... 4
2 Verwendungszweck ............................................................................ 5
3 Sicherheitshinweise ............................................................................. 5
4 Einsatzbereiche und Inhalt der Sets .................................................. 6
5 Inbetriebnahme .................................................................................. 9
Empfänger EM 500 ...................................................................... 9
Taschenempfänger EK 500 ........................................................ 12
Taschensender SK 500 ............................................................... 15
Aufstecksender SKP 500 ............................................................ 18
Funkmikrofon SKM 500 ............................................................ 21
6 Bedienung der Sender und Empfänger ........................................... 24
7 Störungssuche ................................................................................... 37
8 Pflege und Wartung ......................................................................... 39
9 Übersicht .......................................................................................... 40
Wireless – drahtlose Übertragungsanlagen .............................. 40
Rauschunterdrückung durch HDX ............................................. 41
Steckerbelegung ................................................................................... 41
Diversity-Empfang ...................................................................... 42
Technische Daten........................................................................ 43
Zubehör ....................................................................................... 46
Zulassungsurkunden .................................................................279
Sie haben die richtige Wahl getroffen!
Diese Sennheiser-Produkte werden Sie lange Jahre durch Zuverlässigkeit,
Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert
Sennheiser mit seinem guten Namen und seiner in mehr als 50 Jahren er-
worbenen Kompetenz als Hersteller hochwertiger elektroakustischer Pro-
dukte.
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen.
Wir möchten, daß Sie einfach und schnell in den Genuß dieser Technik
kommen.

5
2 Verwendungszweck
Mit der evolution wireless Serie ew 500 bietet Sennheiser Musikern, Video-
Amateuren, Ton-Amateuren, Reportern und privaten Rundfunksendern
moderne und technisch ausgereifte Hochfrequenz-Übertragungsanlagen mit
hoher Betriebssicherheit, einfacher und komfortabler Bedienung. Die jewei-
ligen Sender und Empfänger bieten drahtlose Übertragung in Studioqualität.
Der Einsatz optimierter PLL- und Mikroprozessortechnik, das Rauschun-
terdrückungsverfahren HDX und die True-Diversity-Technik bei stationären
Empfängern garantieren eine störungsfreie Übertragung.
Für die Übertragung stehen im UHF-Band fünf Frequenzbereiche mit je
1280 Sende-/Empfangsfrequenzen zur Verfügung. (Anzahl der Frequenz-
bereiche kann länderspezifisch eingeschränkt sein.)
Bereich A: 518 bis 550 MHz,
Bereich B: 630 bis 662 MHz,
Bereich C: 740 bis 772 MHz,
Bereich D: 790 bis 822 MHz,
Bereich E: 838 bis 870 MHz.
Auf jedem der 16 Festspeicherplätze der Sender und Empfänger können Sie
eine Sende- bzw. Empfangsfrequenz, die Sie aus dem voreingestellten Fre-
quenzbereich auswählen können, abspeichern.
In jedem Set sind die 16 Festspeicherplätze voreingestellt.
Dadurch wird
– zum einen die Anlage schnell und einfach in Betrieb genommen,
– zum anderen stören sich mehrere Anlagen nicht gegenseitig („interferenz-
frei“), wenn sie auf den vorgeschlagenen Sende-/Empfangsfrequenzen ar-
beiten. Alle Frequenzeinstellungen können Sie individuell ändern.
Jedes Set besteht aus:
– einem stationären Empfänger oder Taschenempfänger,
– einem Funkmikrofon, Taschensender oder Aufstecksender,
– passendem Zubehör.
3 Sicherheitshinweise
Öffnen Sie nicht eigenmächtig ein Gerät. Arbeiten an stromführenden Teilen
müssen immer vom Fachmann ausgeführt werden. Für Geräte, die eigen-
mächtig vom Kunden geöffnet wurden, erlischt die Gewährleistung.
Trennen Sie immer die Verbindung zum Stromnetz, wenn Sie Leitungen um-
stecken oder das Gerät an einen anderen Platz stellen wollen.
Halten Sie Abstand zu Heizungen und Heizstrahlern, stellen Sie das Gerät
nie direkt in die Sonne.
Benutzen Sie diese Anlage nur in trockenen Räumen.
Zur Reinigung genügt es völlig, hin und wieder das Gerät mit einem leicht
feuchten Tuch abzuwischen. Verwenden Sie bitte auf keinen Fall Löse- oder
Reinigungsmittel.

6

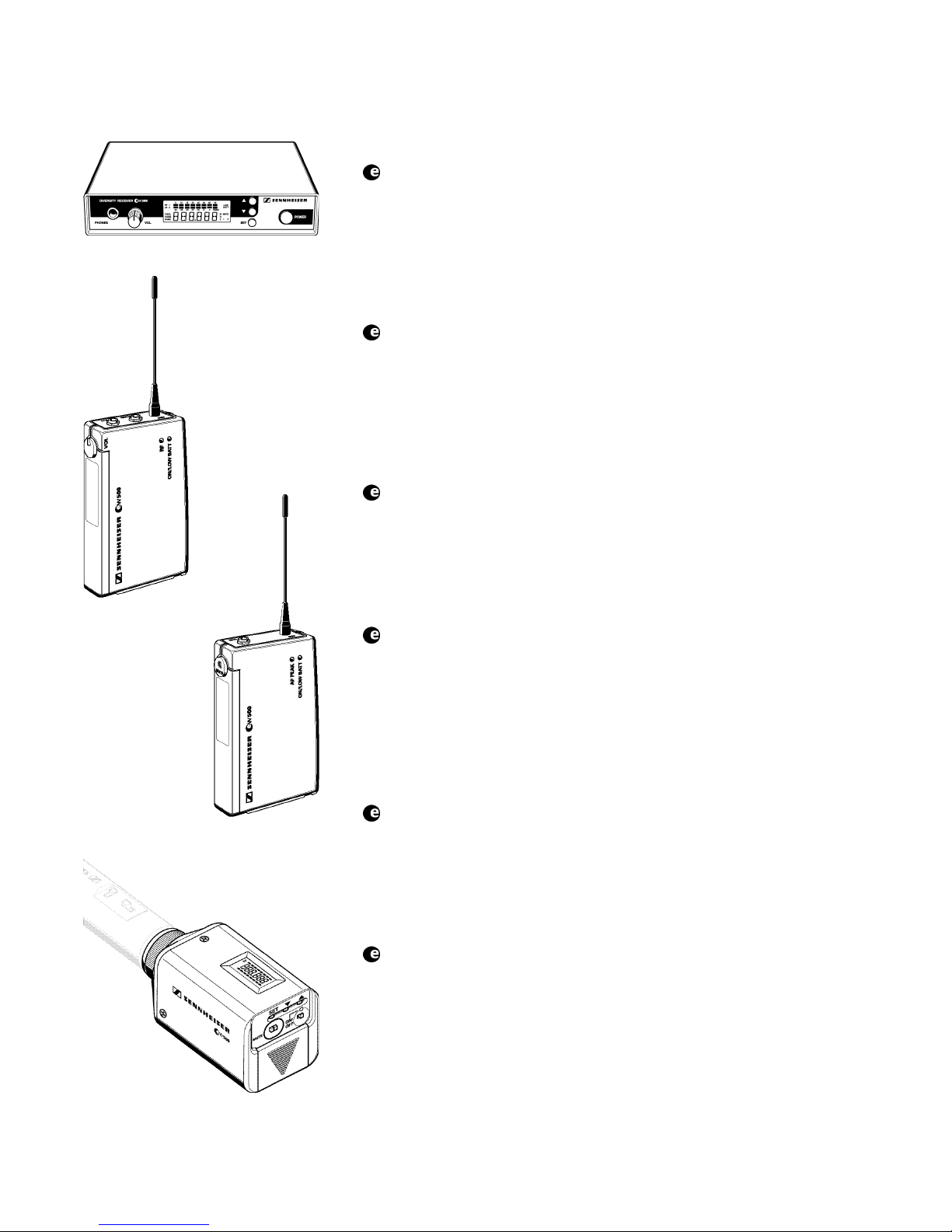

EM 500
SKP 500
SK 500
EK 500
4 Einsatzbereiche und Inhalt der Sets
Set w 501
Mit diesem universell einsetzbaren Set können Sie Mikrofone, die üblicher-
weise drahtgebunden sind, drahtlos benutzen. Der Empfänger arbeitet sta-
tionär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Aufsteck-
sender SKP 500 sowie Netzteil, Batterie, Antennen und Bedienungsanlei-
tung.
Set w 501-p
Mit diesem universell einsetzbaren Set können Sie Mikrofone, die üblicher-
weise drahtgebunden sind, drahtlos benutzen. Den Empfänger können Sie
mobil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Aufsteck-
sender SKP 500 sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und
Bedienungsanleitung.
Set w 512
Dieses Set setzen Sie im Theater und zur Moderation ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen-
sender SK 500 mit Aufsteckmikrofon ME 2 (Charakteristik: Kugel; Kon-
densator) sowie Netzteil, Batterie, Antennen und Bedienungsanleitung.
Set w 512-p
Dieses Set setzen Sie im Theater und zur Moderation ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Den Empfänger können Sie mo-
bil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Aufsteckmikrofon ME 2 (Charakteristik: Kugel; Kondensator)
sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und Bedienungsanlei-
tung.
Set w 522
Dieses Set setzen Sie im Theater und zur Beschallung ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen-
sender SK 500 mit Aufsteckmikrofon ME 4 (Charakteristik: Niere; Kon-
densator) sowie Netzteil, Batterie, Antennen und Bedienungsanleitung.
Set w 522-p
Dieses Set setzen Sie im Theater und zur Beschallung ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Den Empfänger können Sie mo-
bil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Aufsteckmikrofon ME 4 (Charakteristik: Niere; Kondensator)
sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und Bedienungsanlei-
tung.

7
SKM 500
Set w 535
Dieses Set können sie unkompliziert zur Übertragung von Gesang einset-
zen. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Funk-
mikrofon SKM 500 mit Mikrofonmodul MD 835 (Charakteristik: Niere;
dynamisch) sowie Netzteil, Batterie, Antennen, Mikrofonklammer und Be-
dienungsanleitung.
Set w 535-p
Dieses Set können sie unkompliziert zur Übertragung von Sprache und
Gesang einsetzen. Den Empfänger können Sie mobil für Monitorzwecke und
an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Funkmikrofon
SKM 500 mit Mikrofonmodul MD 835 (Charakteristik: Niere; dynamisch)
sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit, Mikrofonklammer und
Bedienungsanleitung.
Set w 545
Mit diesem Set können Sie Gesang rückkopplungsarm und durchsetzungs-
stark übertragen. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Funk-
mikrofon SKM 500 mit Mikrofonmodul MD 845 (Charakteristik: Super-
niere; dynamisch) sowie Netzteil, Batterie, Antennen, Mikrofonklammer und
Bedienungsanleitung.
Set w 545-p
Mit diesem Set können Sie Sprache und Gesang rückkopplungsarm und
durchsetzungsstark übertragen. Den Empfänger können Sie mobil für Monitor-
zwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Funkmikrofon
SKM 500 mit Mikrofonmodul MD 845 (Charakteristik: Superniere; dyna-
misch) sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit, Mikrofon-
klammer und Bedienungsanleitung.
Set w 552
Mit diesem feedbacksicheren Headset bekommen Sie große Bewegungsfrei-
heit bei Gesang und Sport (z.B. Aerobic). Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen-
sender SK 500 mit Headset (Mikrofon ME 3, Charakteristik: Superniere;
Kondensator) sowie Netzteil, Batterie, Antennen und Bedienungsanleitung.
Set w 552-p
Mit diesem feedbacksicheren Headset bekommen Sie große Bewegungsfrei-
heit bei Sprache, Gesang und Sport (z.B Aerobic). Den Empfänger können
Sie mobil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Headset (Mikrofon ME 3, Charakteristik: Superniere; Konden-
sator) sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und Bedienungs-
anleitung.

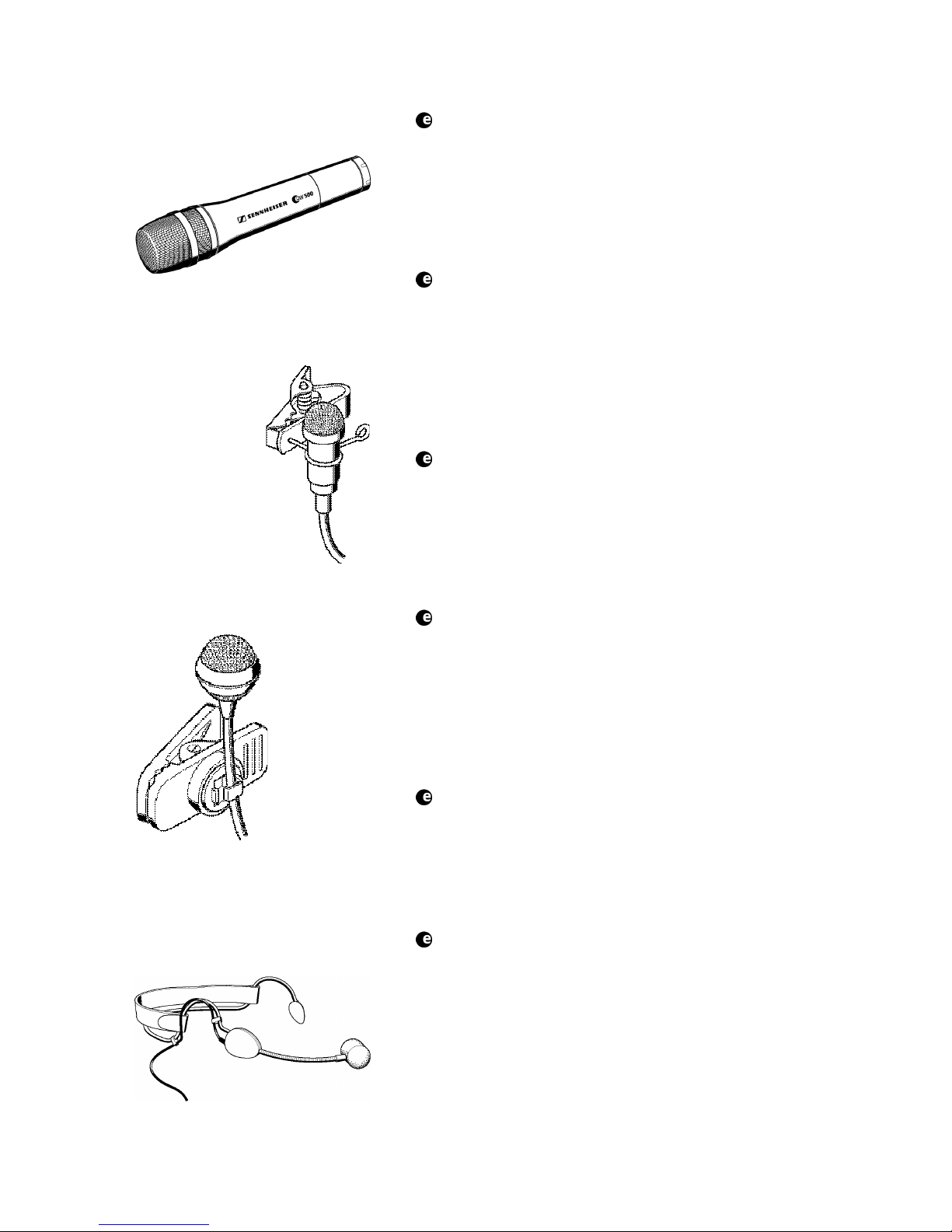

Aufsteck-
mikrofon ME 4 mit
Ansteckklammer
Headset ME-3
Aufsteckmikrofon ME 2
mit Ansteckklammer

8
Set w 565
Dieses rückkopplungsarme Funkmikrofon mit brillantem Sound können Sie
für Gesang und Moderation einsetzen. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Funk-
mikrofon SKM 500 mit Mikrofonmodul ME 865 (Charakteristik: Super-
niere; Kondensator) sowie Netzteil, Batterie, Antennen, Mikrofonklammer
und Bedienungsanleitung.
Set w 565-p
Dieses rückkopplungsarme Funkmikrofon mit brillantem Sound können Sie
für Sprache und Gesang und Moderation einsetzen. Den Empfänger können
Sie mobil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Funkmikrofon
SKM 500 mit Mikrofonmodul ME 865 (Charakteristik: Superniere; Kon-
densator) sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit, Mikrofon-
klammer und Bedienungsanleitung.
Set w 572
Musikinstrumente mit 6,3-mm-Klinkenbuchse (z.B. Gitarre) können Sie mit
diesem Set drahtlos betreiben. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen-
sender SK 500 mit Instrumentenkabel sowie Netzteil, Batterie, Antennen
und Bedienungsanleitung.
Set w 572-p
Musikinstrumente mit 6,3-mm-Klinkenbuchse (z.B. Gitarre) können Sie mit
diesem Set drahtlos betreiben. Den Empfänger können Sie mobil für Monitor-
zwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Instrumentenkabel sowie 2 Batterien, Antennen, Line-Kabel,
Kamerakit und Bedienungsanleitung.

9
6,3-mm-Klinkenbuchse für Kopfhörer (PHONES)
Lautstärkesteller für Kopfhörer (VOL)
LC-Display
Taste (UP)
Taste (DOWN)
Taste SET
Taste POWER
Zugentlastung für Anschlußkabel des Netzteils
Hohl-Klinkenbuchse für Anschluß des Netzteils (DC-IN)
XLR-3-Einbaustecker für NF-Ausgang (AF OUT BAL/UNBAL)
6,3-mm-Klinkenbuchse für NF-Ausgang
(AF OUT BAL/UNBAL)
Steller für Ausgangspegel (AF LEVEL)
BNC-Buchse, Antenneneingang II (ANT II)
BNC-Buchse, Antenneneingang I (ANT I)
5 Inbetriebnahme
Empfänger EM 500 in Betrieb nehmen

10

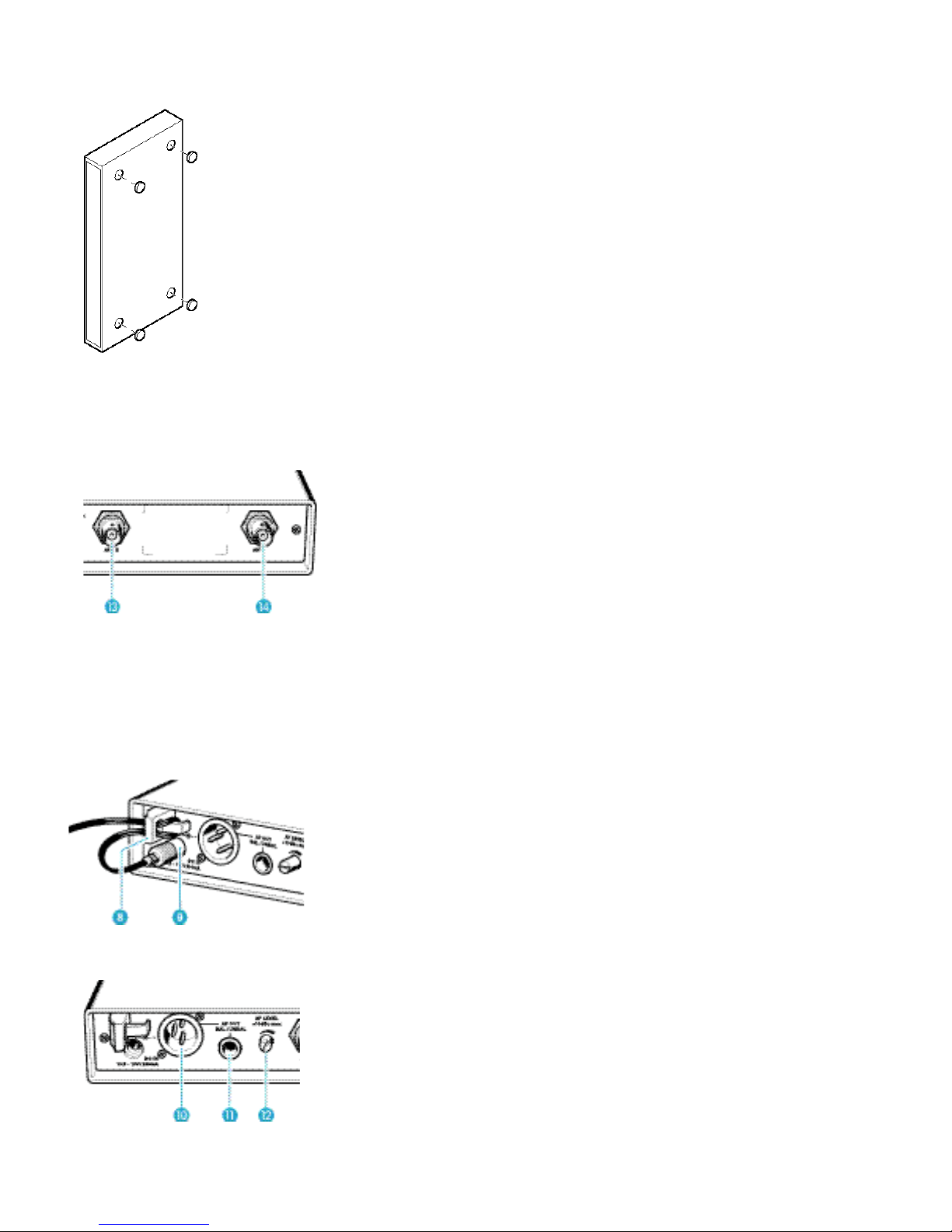

Gummifüße montieren
Damit das Gerät rutschfest auf einer Unterlage steht, liegen vier selbst-
klebende Gerätefüße aus Weichgummi bei.
씰Säubern Sie vor der Montage der Gerätefüße die Mulden an der
Geräteunterseite, sie müssen fettfrei sein.
씰Kleben Sie die Gerätefüße in die Mulden ein.
Vorsicht!
Möbeloberflächen sind mit Lacken, Polituren oder Kunststoffen be-
handelt, die bei Kontakt mit anderen Kunststoffen Flecken hervorru-
fen können. Wir können Ihnen daher trotz sorgfältiger Prüfung der
von uns eingesetzten Kunststoffe nicht garantieren, daß Verfärbun-
gen auszuschließen sind.
Antennen anschließen
Der Empfänger EM 500 kann sowohl mit den mitgelieferten Teleskopan-
tennen als auch mit abgesetzten Antennen (nicht im Set enthalten) verwen-
det werden.
Die mitgelieferten Teleskopantennen sind schnell und einfach montiert und
eignen sich für alle Anwendungen, bei denen unter guten Empfangs-
bedingungen eine drahtlose Übertragungsanlage ohne großen Installations-
aufwand in Betrieb genommen werden soll.
씰Teleskopantennen an den BNC-Buchsen und an der Geräte-
rückseite einstecken, ausziehen und V-förmig nach oben ausrichten.
Für den Fall, daß der Empfängerstandort nicht mit dem für einen optimalen
Empfang günstigen Antennenstandort übereinstimmt, können Sie abgesetz-
te Antennen verwenden. Diese werden als Zubehör angeboten.
Netzteil anschließen
씰Zur Spannungsversorgung stecken Sie den Hohlklinkenstecker vom
Netzteil in die Buchse an der Geräterückseite des Empfängers.
씰Führen Sie das Kabel durch die Zugentlastung .
Verstärker/Mischpult anschließen
씰Schließen Sie den Verstärker/das Mischpult
– am XLR-3-Ausgang oder
– an der 6,3-mm-Klinkenbuchse an.
Symmetrische und unsymmetrische Steckerbelegung siehe Kapitel
„9 Übersicht“.

11
Empfänger ein/-ausschalten
씰Drücken Sie die Taste POWER , um den Empfänger einzuschalten.
씰Um den Empfänger auszuschalten, müssen Sie die Taste POWER er-
neut drücken bis der Schriftzug „OFF“ erscheint. Sie können dann die
Taste loslassen.
Nach einer Stromunterbrechung nimmt das Gerät den zuletzt gewählten
Zustand (ON/OFF) wieder an.
Ausgangspegel einstellen
씰Drehen Sie den Steller für den Ausgangspegel zur optimalen An-
passung an den Verstärker/Mischpulteingang.
Kopfhörer anschließen
씰An die Kopfhörerbuchse können Sie einen Kopfhörer anschließen,
um das Audiosignal abzuhören.
씰Die Lautstärke regeln Sie mit dem Lautstärkesteller .
Achtung: Bitte erst den Lautstärkesteller auf Linksanschlag stellen!
Laut hören? – NEIN!
Mit einem Kopfhörer wird gern lauter als mit Lautsprechern gehört.
Hohe Lautstärke, die über längere Zeit auf Ihre Ohren einwirkt, kann
zu dauerhaften Hörschäden führen. Schützen Sie Ihr gesundes Ge-
hör, Sennheiser-Kopfhörer klingen auch bei niedriger Lautstärke be-
sonders gut.

12

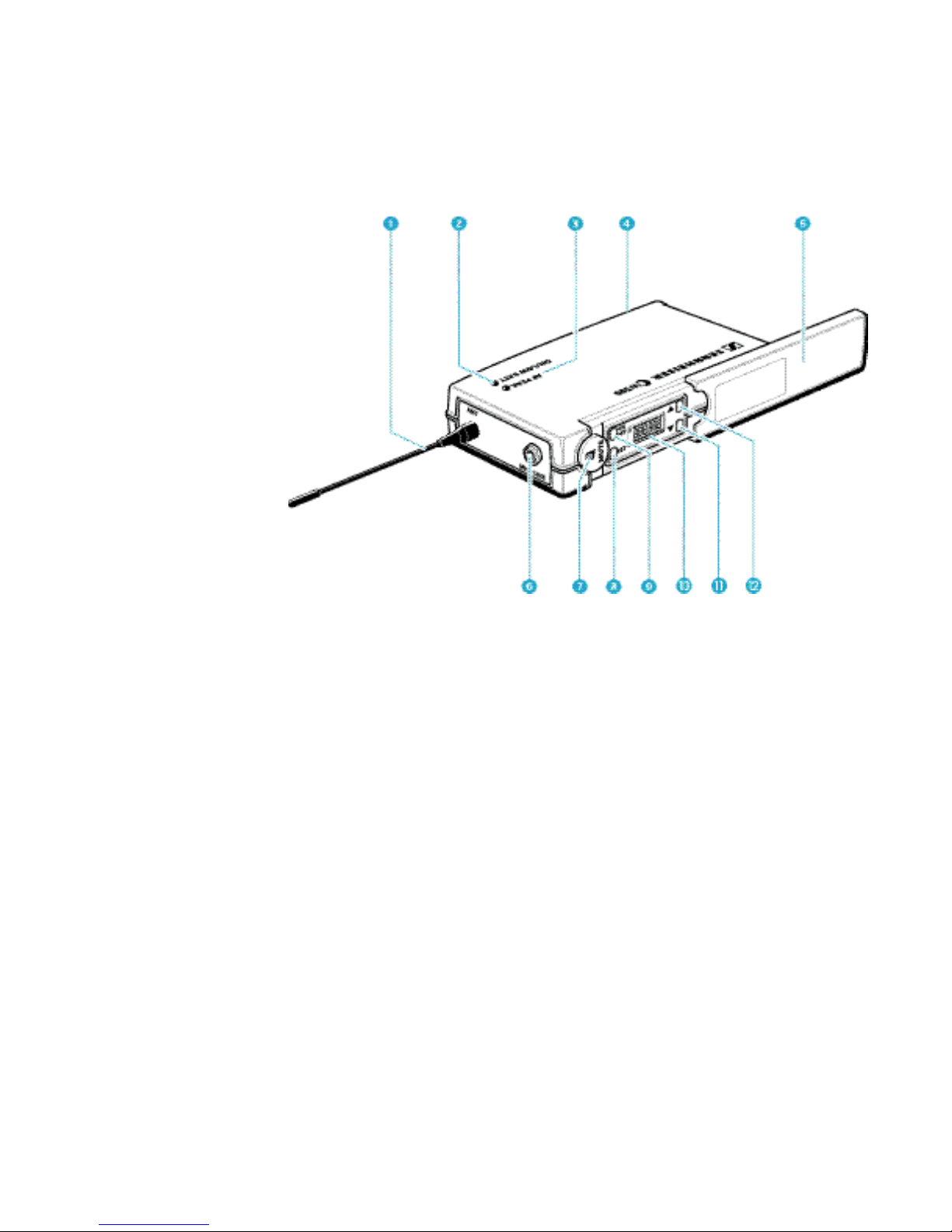

Taschenempfänger EK 500 in Betrieb nehmen
Antenne
Betriebs- und Batteriezustandsanzeige, rote LED (ON / LOW BAT)
HF-Empfangsanzeige, grüne LED (RF)
Abdeckung des Batteriefaches
Abdeckung für Display und Bedienelemente
Anschluß für Kopfhörer (EARPHONES),
3,5-mm-Klinkenbuchse
NF-Ausgang (AF OUT), 3,5-mm-Klinkenbuchse
Lautstärkesteller für NF-Ausgang und Kopfhörer
Taste SET
Taste ON/OFF
LC-Display
Taste  (DOWN)
Taste  (UP)

13

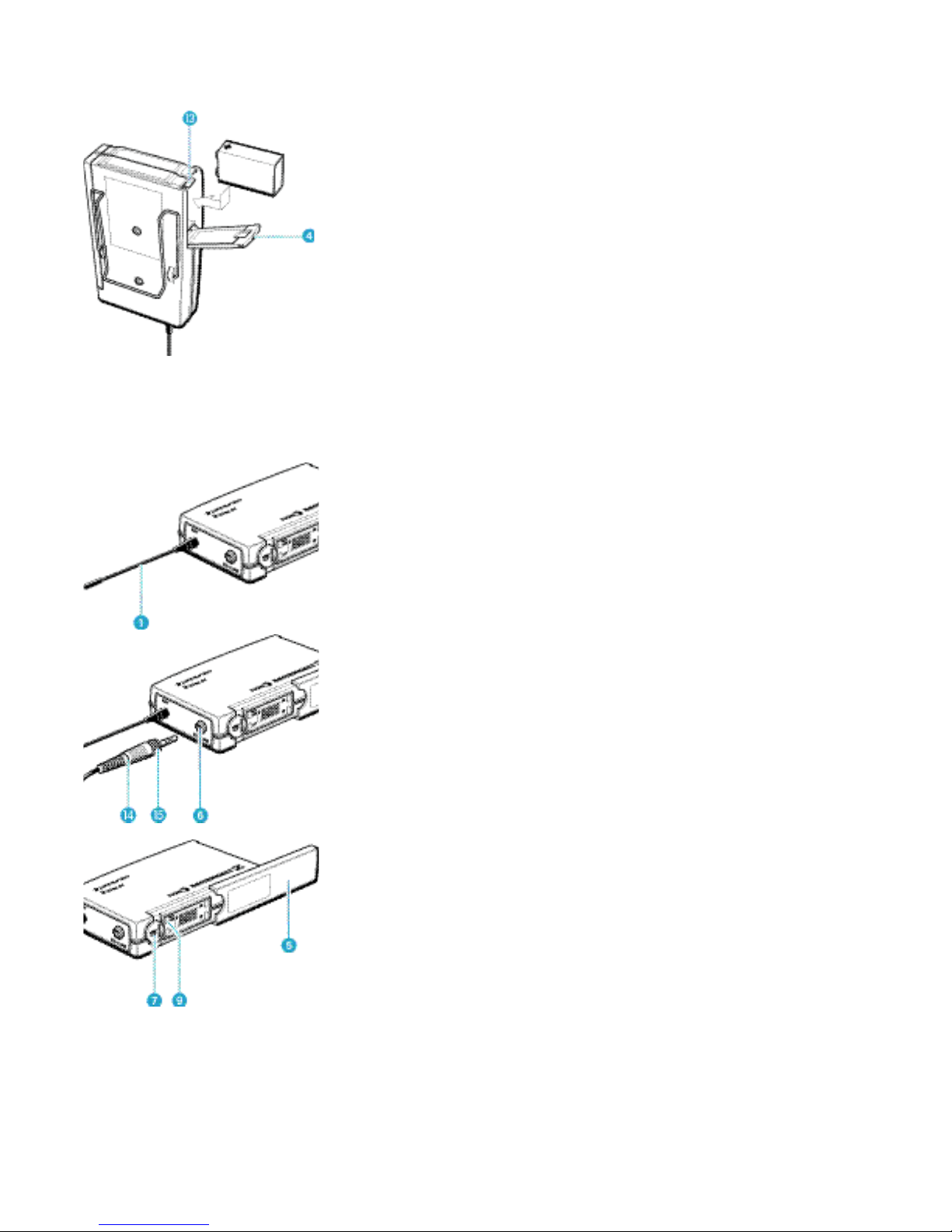

Batterie einsetzen und wechseln
씰Schieben Sie die Abdeckung des Batteriefaches in Richtung des
aufgeprägten Pfeiles bis es hörbar rastet.
씰Klappen Sie die Abdeckung auf.
씰Schieben Sie die Blockbatterie (Typ 6 LR 61, 9 Volt) ein. Achten Sie
auf die Polarität.
씰Schließen Sie das Batteriefach.
씰Um die Batterie zu entnehmen, müssen Sie den roten Hebel in
Richtung Geräteunterseite drücken.
Hinweis:
Der Betrieb mit Akkus ist nur eingeschränkt möglich, da mit den
geringeren Kapazitäten von Akkus nur kurze Betriebszeiten erreicht
werden können.
Antenne einschrauben
씰Schrauben Sie die Antenne  in die Antennenbuchse (M3-Anschluß).
Wiedergabe- und Aufzeichnungsgeräte anschließen
An den Empfänger EK 500 können Sie Wiedergabe- und Aufzeichnungs-
geräte wie beispielsweise Verstärker, Videokameras oder Tonaufzeichnungs-
geräte anschließen.
씰Schließen Sie ein Wiedergabe- oder Aufzeichnungsgerät mit dem bei-
liegenden Line-Kabel am Line-Ausgang (AF OUT) mit einem
3,5-mm-Klinkenstecker an.
씰Verriegeln Sie den Klinkenstecker durch Einschrauben des Gewinde-
rings.
-
Kopfhörer anschließen
씰Schließen Sie einen Kopfhörer am Kopfhörer-Ausgang
(EARPHONES) mit einem 3,5-mm-Klinkenstecker an.
Lautstärke / Pegel einstellen
Mit dem Lautstärkesteller wird für die Buchsen und gemeinsam
die Lautstärke / der Pegel eingestellt.

14
Empfänger ein-/ausschalten
씰Schieben Sie die Abdeckung zurück.
씰Drücken Sie die Taste ON/OFF, um den Empfänger einzuschalten, die
rote LED leuchtet.
씰Um den Empfänger auszuschalten, müssen Sie die Taste ON/OFF er-
neut drücken, bis im Display der Schriftzug „OFF“ erscheint. Sie kön-
nen dann die Taste loslassen. Die rote LED erlischt.
Signal- und Batterieanzeige
Die grüne Leuchtanzeige (LED) an der Oberseite des Empfängers EK 500
zeigt Ihnen an, daß ein passender Sender empfangen wird.
Batterieanzeige
Die rote Leuchtanzeige (LED) informiert Sie über den aktuellen Betriebs-
zustand des Empfängers:
LED leuchtet:
Der Empfänger ist eingeschaltet, die Batterieleistung ist ausreichend.
LED blinkt:
Die Leistung reicht nur noch für kurze Zeit! Die Batterie muß in Kürze aus-
gewechselt werden, sie hat jetzt noch für wenige Minuten Leistungsreserve!
Befestigung an der Kleidung
Mit dem Ansteckclip läßt sich der Empfänger EK 500 z.B. am Gürtel
einhängen.
Sie können den Empfänger auch so an der Kleidung befestigen, daß die
Antenne nach unten zeigt. Dazu nehmen Sie den Ansteckclip heraus und
setzen ihn um 180°gedreht wieder ein.
Befestigung an der Kamera
Mit dem beiliegenden Kamerakit (Klettband) befestigen Sie den Empfänger
an der Kamera. Entfernen Sie den Ansteckclip und kleben Sie das Klett-
band an Empfänger und Kamera. Achten Sie, daß die Klebeflächen sauber
und fettfrei sind.

15
Taschensender SK 500 in Betrieb nehmen
Antenne
Betriebs- und Batteriezustandsanzeige, rote LED (ON / LOW BAT)
Audio-Peak-Anzeige, gelbe LED (AF-PEAK)
Abdeckung des Batteriefaches
Abdeckung für Display und Bedienelemente
Mikrofon- und Instrumenteneingang (MIC/LINE),
3,5-mm-Klinkenbuchse
Schalter MUTE
Taste SET
Taste ON/OFF
Display
Taste  (DOWN)
Taste  (UP)

16
Batterie einsetzen und wechseln
씰Schieben Sie die Abdeckung des Batteriefaches in Richtung des
aufgeprägten Pfeiles bis es hörbar rastet.
씰Klappen Sie die Abdeckung auf.
씰Schieben Sie die Blockbatterie (Typ 6 LR 61, 9 Volt) ein. Achten Sie
auf die Polarität.
씰Schließen Sie das Batteriefach.
씰Um die Batterie zu entnehmen, müssen Sie den roten Hebel in
Richtung Geräteunterseite drücken.
Hinweis:
Der Betrieb mit Akkus ist nur eingeschränkt möglich, da mit den
geringeren Kapazitäten von Akkus nur kurze Betriebszeiten erreicht
werden können.
Antenne einschrauben
씰Schrauben Sie die Antenne in die Antennenbuchse (M3-Anschluß).
Mikrofonkabel / Line-Kabel einstecken
Der Mikrofoneingang stellt die Elektretspeisung zur Verfügung.
씰Stecken Sie den 3,5-mm-Klinkenstecker des Mikrofon- oder Line-
Kabels in die Klinkenbuchse (MIC / LINE) .
씰Verriegeln Sie den Klinkenstecker durch Einschrauben des Gewinde-
rings .
Sender ein-/ausschalten
씰Schieben Sie die Abdeckung zurück.
씰Drücken Sie die Taste ON/OFF , um den Sender einzuschalten. Die
rote LED leuchtet dann.
씰Um den Sender auszuschalten, müssen Sie die Taste ON/OFF erneut
drücken, bis im Display der Schriftzug „OFF“ erscheint. Sie können
dann die Taste loslassen. Die rote LED erlischt.
Sender stummschalten
Mit dem Schiebeschalter MUTE können Sie den Sender stummschalten.
Der Sender bleibt in Betrieb, lediglich das Tonsignal wird abgeschaltet.

17
Signal- und Batterieanzeige
Die gelbe Leuchtanzeige (LED) an der Oberseite des Senders SK 500
zeigt Ihnen an, wenn das Tonsignal am Eingang zu hoch ist (AF-Peak).
Die rote Leuchtanzeige (LED) und der Bargraph im Display informieren
Sie über den aktuellen Betriebszustand des Senders.
Bargraph:
Der Bargraph zeigt die Batterieleistung in drei Stufen an:
8 Segmente: die Batterie ist voll,
4 Segmente: die Batterieleistung ist ausreichend,
1 Segment: die Batterieleistung ist erschöpft,
sie reicht nur noch für kurze Zeit.
Hinweis:
Auch bei einer bereits benutzten Batterie können für kurze Zeit alle
8 Segmente angezeigt werden.
LED leuchtet:
Der Sender ist eingeschaltet, die Batterieleistung ist ausreichend.
LED beginnt zu blinken:
Die Leistung reicht nur noch für kurze Zeit! Die Batterie muß in
Kürze ausgewechselt werden, sie hat jetzt noch für wenige Minuten
Leistungsreserve!
Befestigung an der Kleidung
Mit dem Ansteckclip läßt sich der Sender SK 500 z.B. am Gürtel einhängen.
Sie können den Sender auch so an der Kleidung befestigen, daß die Antenne
nach unten zeigt. Dazu nehmen Sie den Ansteckclip heraus und setzen ihn
um 180°gedreht wieder ein.
Befestigung der Mikrofone
Mit den Ansteckklammern lassen sich die Aufsteckmikrofone ME 2 oder
ME 4 an der Kleidung, z.B. am Jackenrevers befestigen.
Das Headset ME 3 wird so am Kopf angelegt, daß es bequem und sicher
sitzt.
Ausrichtung der Mikrofone
Die Mikrofone ME 3 und ME 4 sind Richtmikrofone und müssen so ausge-
richtet werden, daß die Einsprache in Richtung der Tonquelle (z.B. Mund)
zeigt. Das ME 2 dagegen hat eine kugelförmige Charakteristik und braucht
nicht genau ausgerichtet zu werden.

18

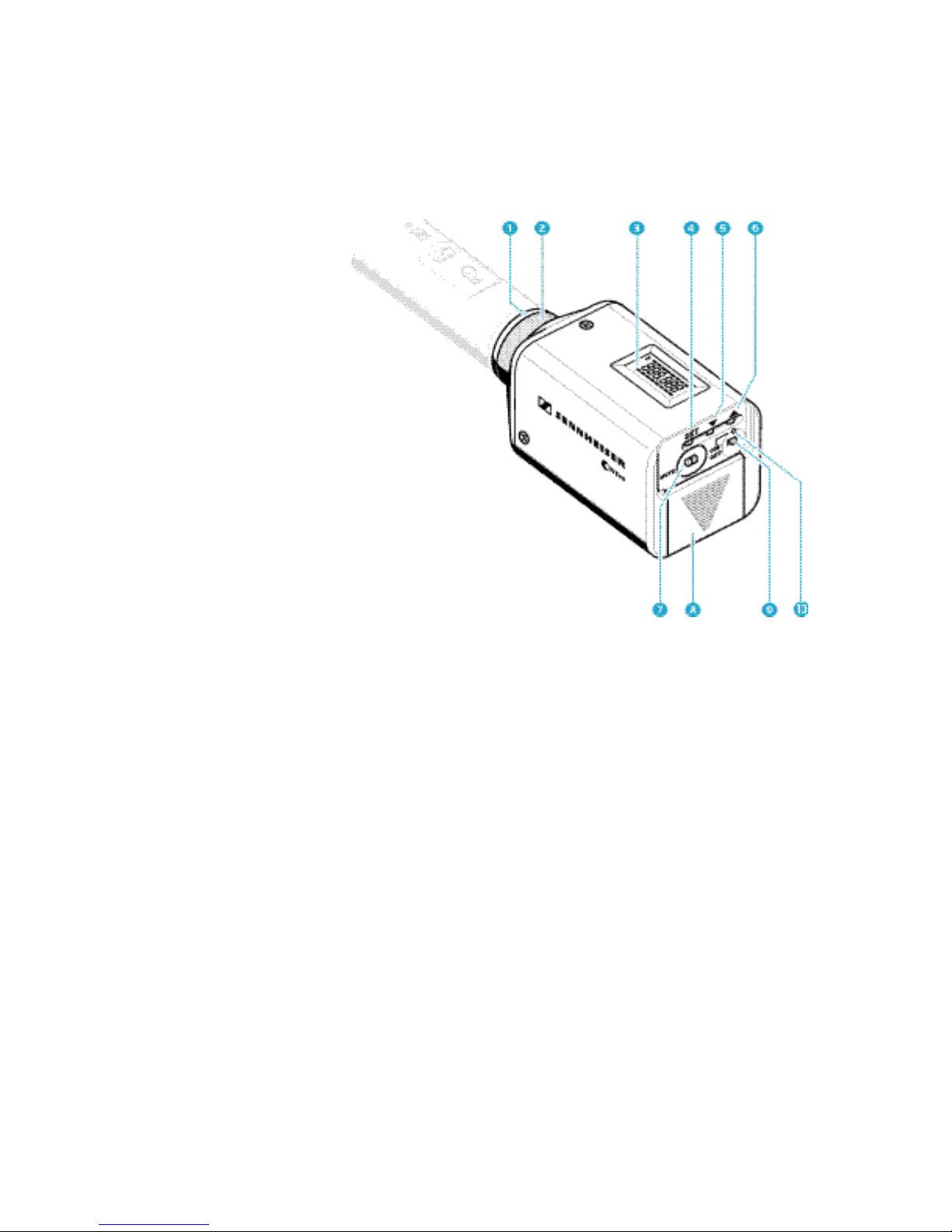

Aufstecksender SKP 500 in Betrieb nehmen
Mikrofoneingang, XLR-3-Buchse
Mechanische Verriegelung der XLR-3-Buchse
LC-Display
Taste SET
Taste  (DOWN)
Taste  (UP)
Schalter MUTE
Batteriefach
Taste ON/OFF
Betriebs- und Batteriezustandsanzeige, rote LED

19
Batterie einsetzen/ wechseln
씰Schieben Sie die Abdeckung des Batteriefaches in Pfeilrichtung bis
es hörbar rastet und klappen Sie den Deckel auf.
씰Schieben Sie die Blockbatterie (Typ 6 LR 61, 9 Volt) ein. Achten Sie auf
die Polarität.
씰Schließen Sie das Batteriefach wieder.
Sender am Mikrofon befestigen
씰Stecken Sie den XLR-3-Stecker des Mikrofons in die XLR-3-Buchse 
des Aufstecksenders.
씰Schrauben Sie den Gewindering fest.
Hinweis:
Setzen Sie ausschließlich Mikrofone mit Metallgehäuse ein, damit die
Sendeleistung optimal abgestrahlt werden kann.
Sender ein-/ausschalten
씰Drücken Sie die Taste ON/OFF , um den Sender einzuschalten, die
rote LED leuchtet dann.
씰bei Kondensatormikrofonen: Schalten Sie im Menü (Display) die Phan-
tomspeisung (P48) ein („6 Bedienung der Sender und Empfänger“).
bei dynamischen Mikrofonen: Schalten Sie die Phantomspeisung (P48)
im Menü (Display) aus („6 Bedienung der Sender und Empfän-
ger“), da der Stromfluß sonst zu groß ist.
씰Um den Sender auszuschalten, müssen Sie die Taste ON/OFF erneut
drücken, bis im Display der Schriftzug „OFF“ erscheint. Sie können
dann die Taste loslassen. Die rote LED erlischt.
Hinweis:
Schalten Sie den Aufstecksender aus, bevor Sie das Mikrofon wech-
seln.
Sender stummschalten
Mit dem Schiebeschalter MUTE können Sie den Sender stummschalten.
Der Sender bleibt in Betrieb, lediglich das Tonsignal wird abgeschaltet.

20
Batterieanzeige
Die rote Leuchtanzeige (LED) und der Bargraph im Display informieren
Sie über den aktuellen Betriebszustand des Senders.
Bargraph:
Der Bargraph zeigt die Batterieleistung in drei Stufen an:
8 Segmente: die Batterie ist voll,
4 Segmente: die Batterieleistung ist ausreichend,
1 Segment: die Batterieleistung ist erschöpft,
sie reicht nur noch für kurze Zeit.
Hinweis:
Auch bei einer bereits benutzten Batterie können für kurze Zeit alle
8 Segmente angezeigt werden.
LED leuchtet:
Der Sender ist eingeschaltet, die Batterieleistung ist ausreichend.
LED blinkt:
Die Leistung reicht nur noch für kurze Zeit! Die Batterie muß in
Kürze ausgewechselt werden, sie hat jetzt noch für wenige Minuten
Leistungsreserve!
