Sennheiser SKM 1072-U User manual

GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
SKM 1072-U

2
SKM 1072-U
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit,
Wirtschaftlichkeitund einfacheBedienungüberzeugen.DafürgarantiertSennheiser
mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz
als Hersteller hochwertiger elektroakustischer Produkte „Made in Germany“.
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir
möchten, daß Sie einfach und schnell in den Genuß dieser Technik kommen.
Kurzbeschreibung
SKM 1072-U ist ein Handsender mit integriertem Mikrofon für den Einsatz in
drahtlosen Tonübertragungsanlagen.
Dieser Handsender wird vorwiegend bei Präsentationen, im Theater oder als
Vokalmikrofon eingesetzt. Er kann in der Hand gehalten oder mit der Um-
hängevorrichtung SZU 1032 vor der Brust getragen werden. Akku BA 1032 und
Ladegerät L 1032 vervollständigen den Handsender SKM 1072-U zum System.
Besondere Merkmale
쐌Hohe Betriebssicherheit und lange Betriebszeiten auch im Akkubetrieb
쐌Einfache Handhabung und Bedienung
쐌Kanalwahl
쐌Einsatzmöglichkeit des schnelladefähigen Hochleistungsakku BA 1032
쐌Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.

3
Einstellen der Sendefrequenz /
SendeKanalwahl
Kurzanleitung
Batterie einlegen
Handsender Einschalten
Empfindlichkeit auswählen
bitte kopieren oder heraustrennen
SKM 1072-U
쏿쏿쏴쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿

4
쏿쏿쏴쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿
Handsender stumm schalten
Verriegelt
OFF
ON ON
햳햴
햲
Reinigung des Einsprachekorbes
Sennheiser electromic KG Telefon [phone]
D-30900 Wedemark Telefax 05130/6312

5

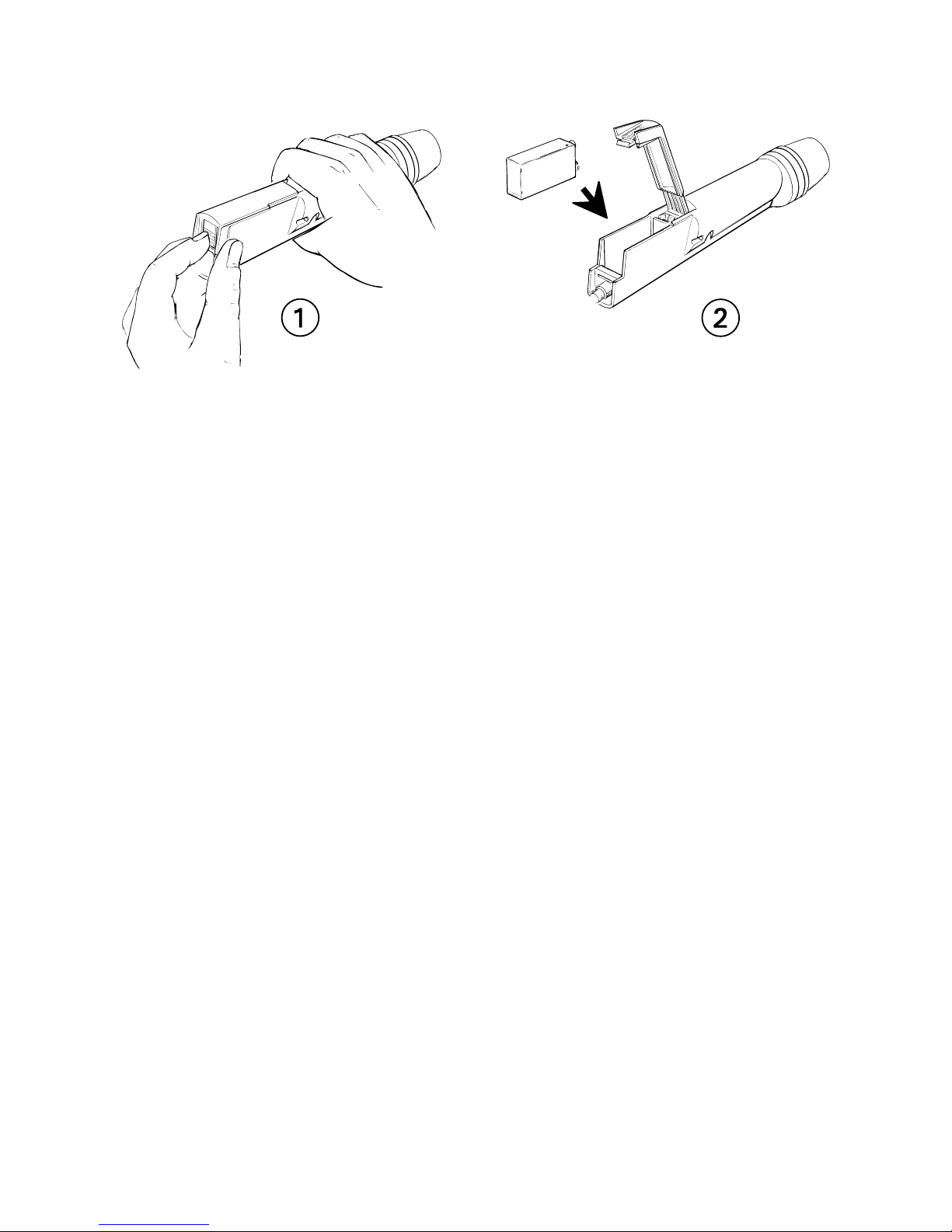

Batterie einsetzen
Setzen Sie die Batterie entsprechend der Zeichnung ein.
왘Polung beachten!
왘Nur Alkali-Mangan-Batterien verwenden!
Die angegebene Betriebszeit (siehe technische Daten)
verringert sich sonst deutlich.
Bei regelmäßigem Gebrauch ist es vorteilhaft, statt Batterien wiederaufladbare
Akkus BA 1032 zu verwenden. Diese Akkus sind schnelladefähig.
Akkus BA 1032, Laden im Ladegerät L 1032
AkkusBA1032 werdenmitdem LadegerätL1032 unddempassenden Steckertrafo
NT 1032 wieder geladen. Ein Akku kann während der Ladung im Mikrofon
bleiben, ein zweiter kann im passenden Ladeschacht des Ladegerätes geladen
werden. L 1032 und NT 1032 sind als Zubehör lieferbar.
Die Verbindung zwischen Ladegerät L 1032 und SKM 1072-U wird über die Lade-
kontakte hergestellt (Abbildung nächste Seite).
왘Achten Sie bitte immer darauf, daß die Ladekontakte sauber,
also metallisch blank sind.

6
Einstellen der Sendefrequenz / SendeKanalwahl
Stellen Sie mit dem Schalter die gewünschte Sendefrequenz ein. Jeder Zahl auf
dem Schalter ist eine Sendefrequenz zugeordnet. Die genaue Frequenzangabe
finden Sie auf dem Typenschild im Batteriefach.
왘Achten Sie darauf, daß Sendefrequenz und die am Empfänger
eingestellte Empfangsfrequenz übereinstimmen.
왘Als Umschaltwerkzeug eignet sich ein kleiner Schrauben-
dreher (Klingenbreite ca. 2 mm)
Einschalten / Empfindlichkeit auswählen
Ein/Aus-Schalter und Wahlschalter  für die Empfindlichkeit befinden sich in
einer Mulde im unteren Teil des Gehäuses.
왘Der häufiger genutzte Ein-Aus-Schalter liegt etwas erhöht.
Nach dem Einschalten vergehen ca. 2 Sekunden. Der Sender benötigt diese Zeit,
um sich auf die gewählte Frequenz einzustellen (PLL-Rastung). Nach kurzer Zeit
leuchtet die rote LED unter dem Schalter zur Kontrolle auf. Sie zeigt an:
wenn sie gleichmäßig leuchtet: die Batterie ist o.k.
wenn sie blinkt: Batterie fast leer, es bleibt nur noch eine
halbeStundeBetriebszeit mit dieserBatterie!
wenn sie unregelmäßig flackert: SelbsttestzeigtFehlfunktion,Servicenotwen-
dig.BittezumSennheiser-Kundendienstgeben!



LED

7
OFF
ON ON
Verriegelt


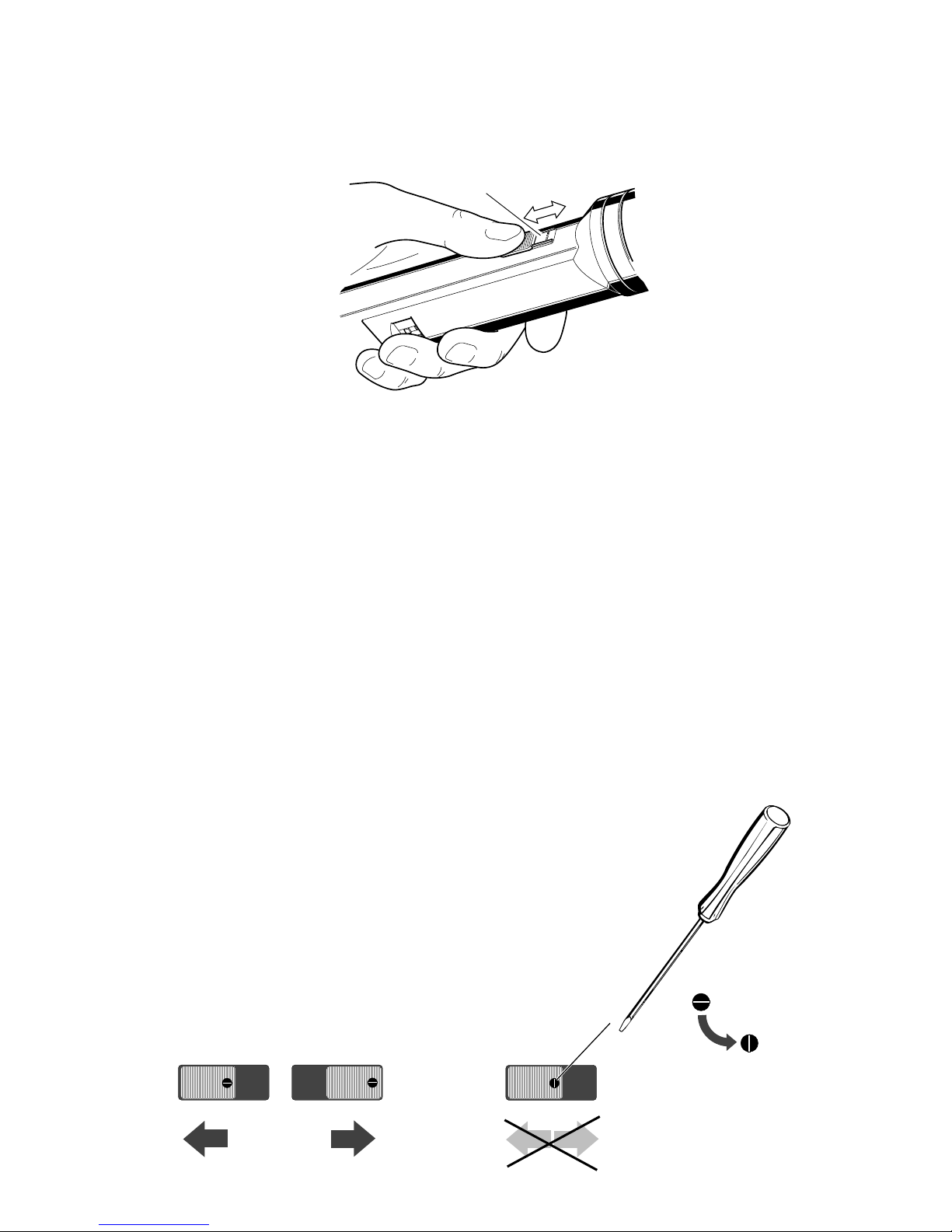

Handsender stumm schalten
Mit dem Schalter 쐊haben Sie die Möglichkeit, das Mikrofon dieses Handsenders
abzuschalten("stummschalten"),ohnedabeidieFunk-Übertragungzuunterbrechen.
Dadurch wird ein Aufrauschen des Empfängers beim Stummschalten des Senders
verhindert.DieSchalterstellungen"ON"und"OFF"sind imSchaltergekennzeichnet.
Der Schalter läßt sich verriegeln,
damit ein unbeabsichtigtes Schalten auszuschließen ist:
Mit dem Wahlschalter  für die Empfindlichkeit wird in Stellung "LOW" das NF-
Signalabgesenkt.IndieserEinstellungwirdeineÜbersteuerungbeiNahbesprechung
vermieden.

8
Reinigung des Einsprachekorbes
Der Einsprachekorb kann zur Reinigung abgeschraubt werden. Die Reinigung
von Korb und Schaumstoffeinlage erfolgt unter klarem Wasser, sie werden am
besten mit einem Fön wieder getrocknet.
왘Korb und Schaumstoffeinlage erst wieder aufsetzen,
wenn sie vollständig getrocknet sind!
Rauschunterdrückungssystem HiDyn plus
®
Dieser Sender ist mit dem Sennheiser-Rauschunterdrückungssystem HiDyn plus
®
ausgerüstet.Erarbeitet aber nureinwandfrei, wenn auchdereingesetzte Empfänger
über HiDyn plus
®
verfügt. Ist dieser nicht entsprechend ausgestattet, ist die Dynamik
drastisch verringert, die Übertragung klingt schrill.

9
Trageweise / Befestigung des drahtlosen Mikrofons
왘Bei Verwendung als Handsender Empfindlichkeit auf "LOW" einstellen. Bei
Außenbetrieb und Nahbesprechung Windschutz MZW 1032 aufsetzen, er
vermindert Popp- und Windgeräusche.
왘Mit der Haltevorrichtung SZU 1032 wird der Handsender SKM 1072-U vor
derBrustgetragen.ErwirdentsprechendderAbbildungbefestigtundumgehängt.
In dieser Position sollte der Empfindlichkeitswahlschalter auf "HIGH" stehen.
Hinweise zur Fehlerbeseitigung
Fehler Mögliche Ursache
Keine Funktion 왘Batterie/Akku leer oder zu schwach.
왘Batterie/Akku verpolt.
Akustische Rückkopplung 왘verwendeter Empfänger ist nicht mit
HiDyn plus
®
ausgestattet.
Keine Übertragung, obwohl 왘Sendefrequenz stimmt nicht mit der
Sender eingeschaltet Frequenz des Empfängers überein.
Verzerrungen 왘Empfindlichkeitswahlschalter steht auf
"HIGH", Empfindlichkeit zu hoch!
Rote LED blinkt oder flackert 왘Fehlermeldung! Siehe Seite 8.

10
Technische Daten SKM 1072-U
Frequenzaufbereitung PLL (phase-locked loop) -Synthesizer
Kanäle 16 Frequenzen im UHF-Bereich
Sendeleistung ≤30 mW
Modulationsart FM, Breitband
Schaltbandbreite 32 MHz
Nennhub / Spitzenhub bei 1 kHz ±40 kHz / ±56 kHz
Geräuschspannungsabstand (Nennhub) 117 dB(A) nach DIN 45412 bei 1 kHz
Störspannungsabstand (Spitzenhub) 103 dB nach CCIR, DIN 45405
Rauschunterdrückungssystem HiDyn plus
®
NF-Frequenzbereich 80-18.000 Hz +1 / -3 dB
Klirrfaktor bei 1 kHz < 0,3 %
Schalldruck für Nennhub Stellung „HIGH“: 104 dB SPL
Stellung „LOW“: 124 dB SPL
Mikrofon Elektret-Kondensatorkapsel, Superniere
Preemphasis 50 µs
Klirrfaktor bei 1 kHz < 0,3 % bei Nennhub
Stromversorgung IEC 6LR61, 9 V, Alkaline
oder Akku Sennheiser BA 1032
Betriebsspannungsbereich 5,5 bis 9 V
Stromaufnahme ca. 48 mA
Betriebszeit mit Batterie ca. 8 h
Betriebszeit mit Akku BA 1032 ca. 2 h
Abmessungen 245 x 38 mm
Gewicht ca. 250 g inkl. Batterie
Lieferumfang SKM 1072-U
1 Handsender SKM 1072-U
1 Stativhalter STH 1051
1 Umhängevorrichtung SZU 1032
Hinweis
Über die Erlaubnis zum Betrieb drahtloser Tonübertragungsanlagen erteilt in
Deutschland die jeweilige lokale Dienststelle des BAPT (Bundesamt für Post- und
Telekommunikation) Auskunft. Betreiber in Österreich oder in der Schweiz
wenden sich an die entsprechenden Postdienststellen ihres Wohnortes.

GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
SKM 1072-U

11
SKM 1072-U
Thank you for choosing Sennheiser!
You have made an excellent choice. This product will give you reliable operation
over many years. All of Sennheiser´s professional expertise and more than fifty
years of experience have gone into the creation of this state-of-the-art product.
Please take a few moments to read these instructions carefully. We want you to
enjoy your new radiomicrophone quickly and to the full.
Brief description
The SKM 1072-U is a hand-held radiomicrophone for use in a wireless sound
transmission system.
It is mainly used for presentations, on stage or as a vocal microphone. The SKM
1072-U can be used as a hand-held transmitter or worn around the neck using the
supplied SZU 1032 lavalier clip. A BA 1032 rechargeable battery and the
corresponding L 1032 charger are available as accessories.
Features
쐌high reliability and long operating time also in rechargeable battery operation
쐌easy handling and operation
쐌16 switchable channels
쐌can also be powered by the optional BA 1032 accupack
쐌Noiseless microphone mute switch

12
쏿쏿쏴쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿
Please copy or detach.
Short instructions
selecting the sensitivity
switching on the transmitter
SKM 1072-U
Inserting the battery
adjusting the transmission frequency

13
쏿쏿쏴쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿쏿

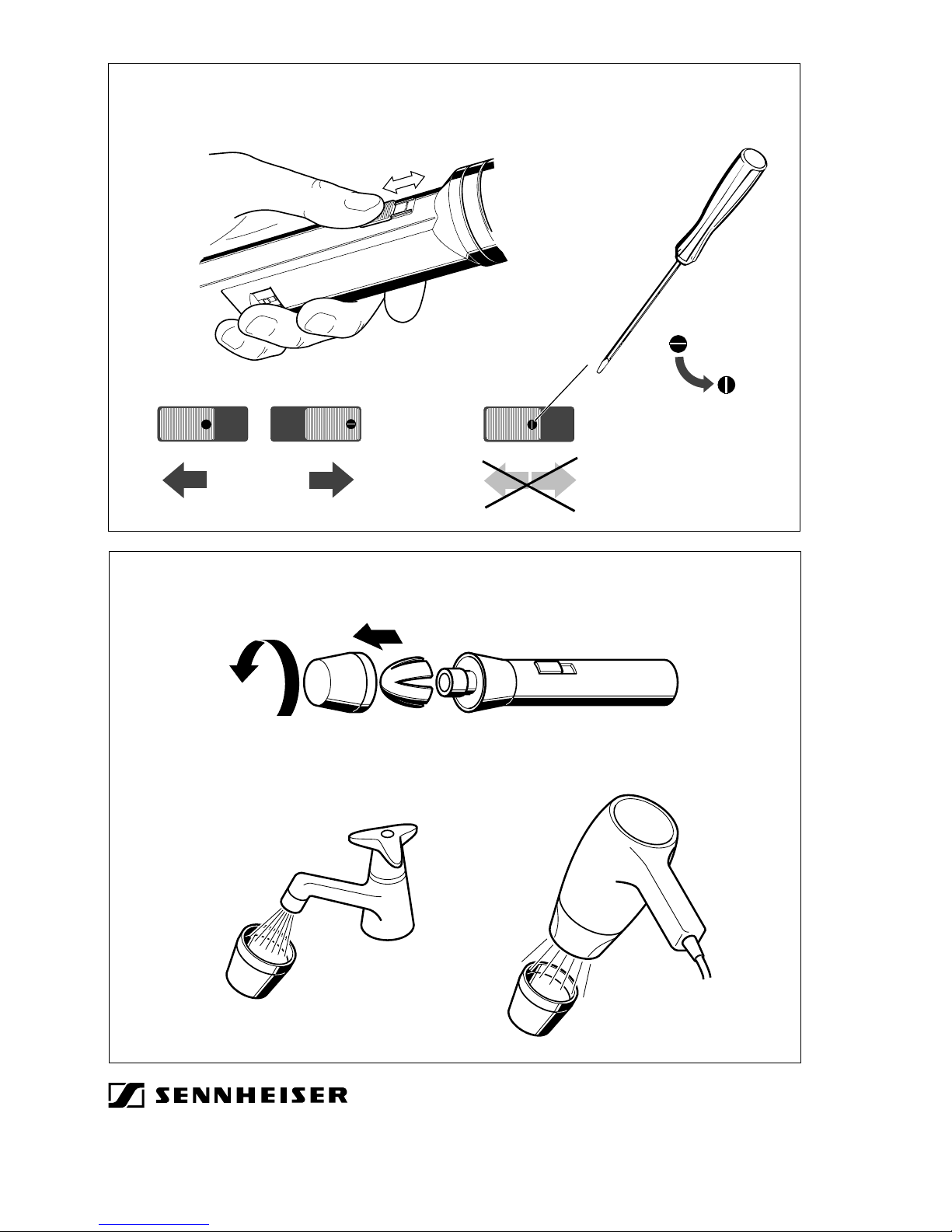

Muting the microphone (N.B.: This operation does not switch off the
transmitter.)
OFF
ON ON
햳햴
햲
Sennheiser electromic KG Telefon [phone]
D-30900 Wedemark Telefax 05130/6312
LOCKED
Cleaning the sound inlet basket

14

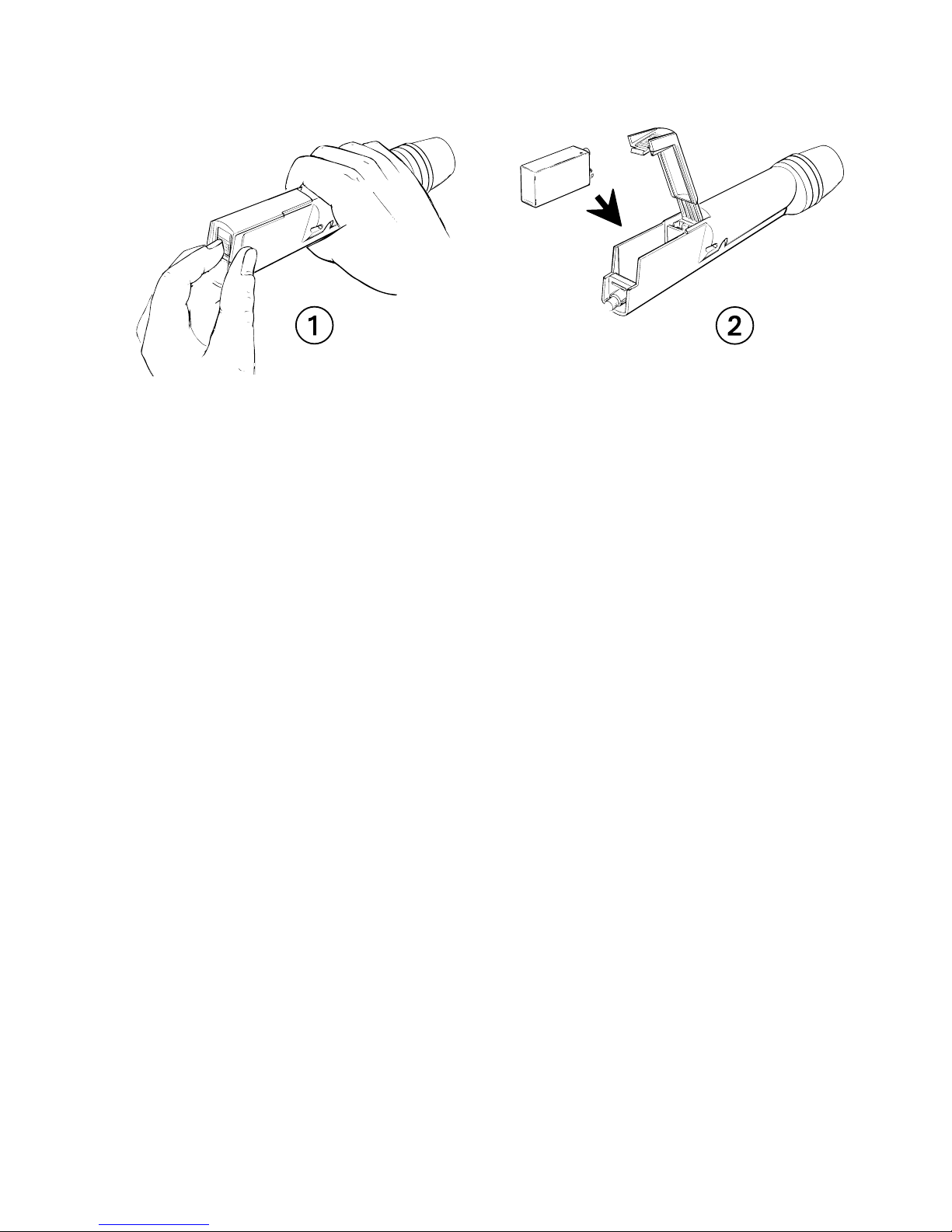

Inserting the battery
Insert the battery as shown in the above figure.
왘Pay attention to the polarity !
왘Use only alkaline-manganese batteries or the approved accupack!
Otherwise operating time (see technical data) will be drastically reduced.
For frequent operation it is advisable to use the BA 1032 rechargeable accupack
instead of batteries.
BA 1032 accupack, charge in the L 1032 charging Unit
The BA 1032 accupack is charged in the L 1032 charging unit. The charger
requires the NT 1032 plug-in mains unit. One accupack can be charged in the
microphone, a second spare accupack can be charged at the same time in the
appropriate battery compartment of the charger. L 1032 and NT 1032 are available
as accessories.
The SKM 1072-U is connected to the L 1032 charger via charging contacts (see
figure on next page).
왘Please take care that these contacts are clean.

15
Adjusting the transmission frequency
Adjust the desired transmission frequency with switch . Each number on the
switch corresponds to a transmission frequency. The transmission frequencies are
listed on the type plate in the battery compartment.
왘Make sure that transmitter and receiver operate on
the same frequency.
왘Use a small screwdriver (width approx. 2 mm) for switching.

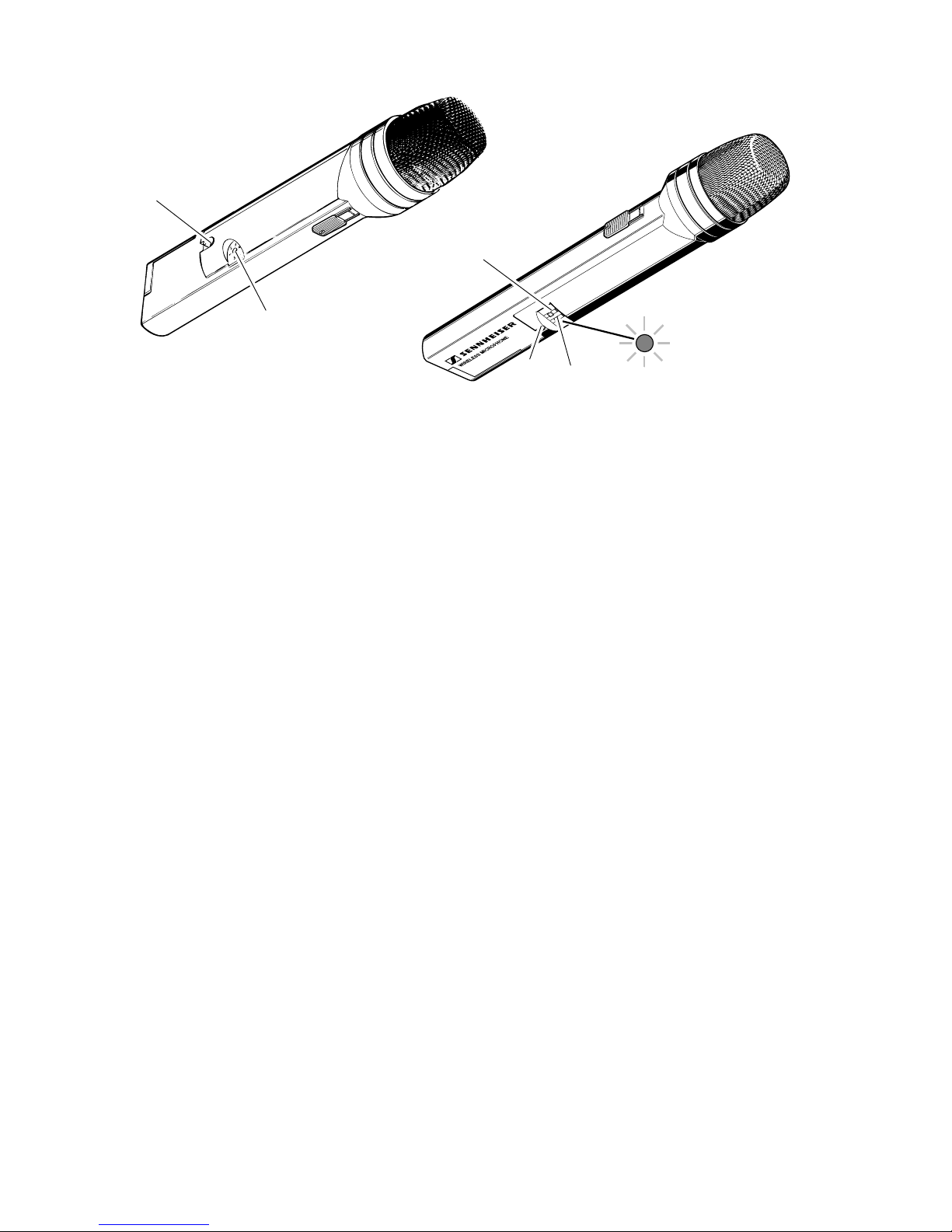

Switching the transmitter on / selecting the sensitivity
The ON/OFF switch and the sensitivity switch are recessed.
왘As the ON/OFF switch is used more often it is set slightly higher
than the sensitivity switch.
After switching on the transmitter you have to wait approx. 2 seconds as the
transmitter requires this time for adjusting to the chosen frequency (PLL locked).
After a short time, the red LED below the ON/OFF switch will light up. It serves
as a pilot lamp and indicates:
when it is lit: The battery is O.K.
when it blinks: The battery is almost flat, it will only work for about another
half an hour.
if it flickers: A self-test has shown a defect. Please return the microphone
to your local Sennheiser service department for repair.



LED

16
When the sensitivity switch is set to “LOW”, the audio signal is attenuated, thus
avoiding overmodulation when close-miking.

Muting the microphone
With switch 쐊you can mute the microphone of the hand-held transmitter without
switching off the transmitter itself. This avoids hissing noise in the receiver. The
“ON” and “OFF” positions are clearly marked on the switch.
Switch 쐊can be locked in the ON position to avoid
accidental switching (note the position of the screw head):
OFF
ON ON
LOCKED

17
Cleaning the sound inlet basket
For cleaning, unscrew the sound inlet basket. Rinse the foam protection and the
inlet basket with warm water, then dry with a hairdryer.
왘Only re-assemble the microphone when the inlet basket and the foam
protection are completely dry!
HiDyn plus
®
noise reduction system
The SKM 1072-U is fitted with the Sennheiser HiDyn plus
®
noise reduction system.
It can only work properly when the corresponding receiver also operates with
HiDyn plus
®
; otherwise the dynamic range will be greatly reduced and transmission
will sound shrill.

18
Microphone use
왘If the SKM 1072-U is used as a hand-held transmitter the sensitivity
should be switched to “LOW”. For outdoor recordings and close-miking
use the MZW 1032 windshield to reduce pop and wind noise.
왘Ifyou wantto wear the SKM 1072-Uaround yourneck, use the supplied SZU
1032 lavalier clip as shown above. Set the sensitivity to “HIGH”.
Fault Finding
Fault Possible cause
No function 왘flat or weak battery
battery inserted the wrong way round
Acoustic feedback 왘microphone is too close to the loudspeaker(s)
왘receiver may not be equipped with HiDyn plus
®
(The transmitter and receiver must both have the
same noise reduction system. Receivers with a
different noise reduction system will not only
sound incorrect but also increase susceptibility to
feedback. Make sure that the receiver is fitted
with HiDyn plus
®
.)
No transmission though 왘receiver and transmitter are switched to
transmitter is switched on different frequencies
Distortion 왘sensitivity too high, sensitivity switch should be
set to “LOW” when the SKM 1072-U is used as
a hand-held microphone

19
Technical data SKM 1072-U
Frequency synthesizing PLL (phase-locked loop) synthesizer
Number of channels /channel grid 16 switchable UHF channels
Transmitter output power ≤30 mW
Modulation FM, wideband
Switching bandwidth 32 MHz
Nominal dev./peak dev. at 1 kHz ±40 kHz / ±56 kHz
S/N ratio (nom. dev.) 117 dB (A) as per DIN 45412 at 1 kHz
S/N ratio (peak dev.) 103 dB as per CCIR, DIN 45405
Noise reduction system HiDyn plus
®
AF frequency response 80...18,000 Hz +1/-3 dB
THD at 1 kHz < 0.3 %
Sound pressure level at nom. dev. Position “HIGH”: 104 dB SPL
Position “LOW”: 124 dB SPL
Microphone type super-cardioid condenser microphone
Pre-emphasis 50 µs
THD at 1 kHz < 0.3 % at nominal deviation
Power supply 9V PP3 alkaline-manganese battery
(IEC 6LR61) or Sennheiser BA 1032
rechargeable accupack
Operating voltage range 5.5 ... 9 V
Current consumption approx. 48 mA
Operating time approx. 8 h (alkaline-manganese battery)
approx. 2 h (BA 1032)
Dimensions 245 x 38 mm
Weight approx. 250 g (including battery)
Delivery includes 1 SKM 1072-U hand-held transmitter
1 SZU 1032 lavalier clip
1 STH 1051 quick-release clamp
