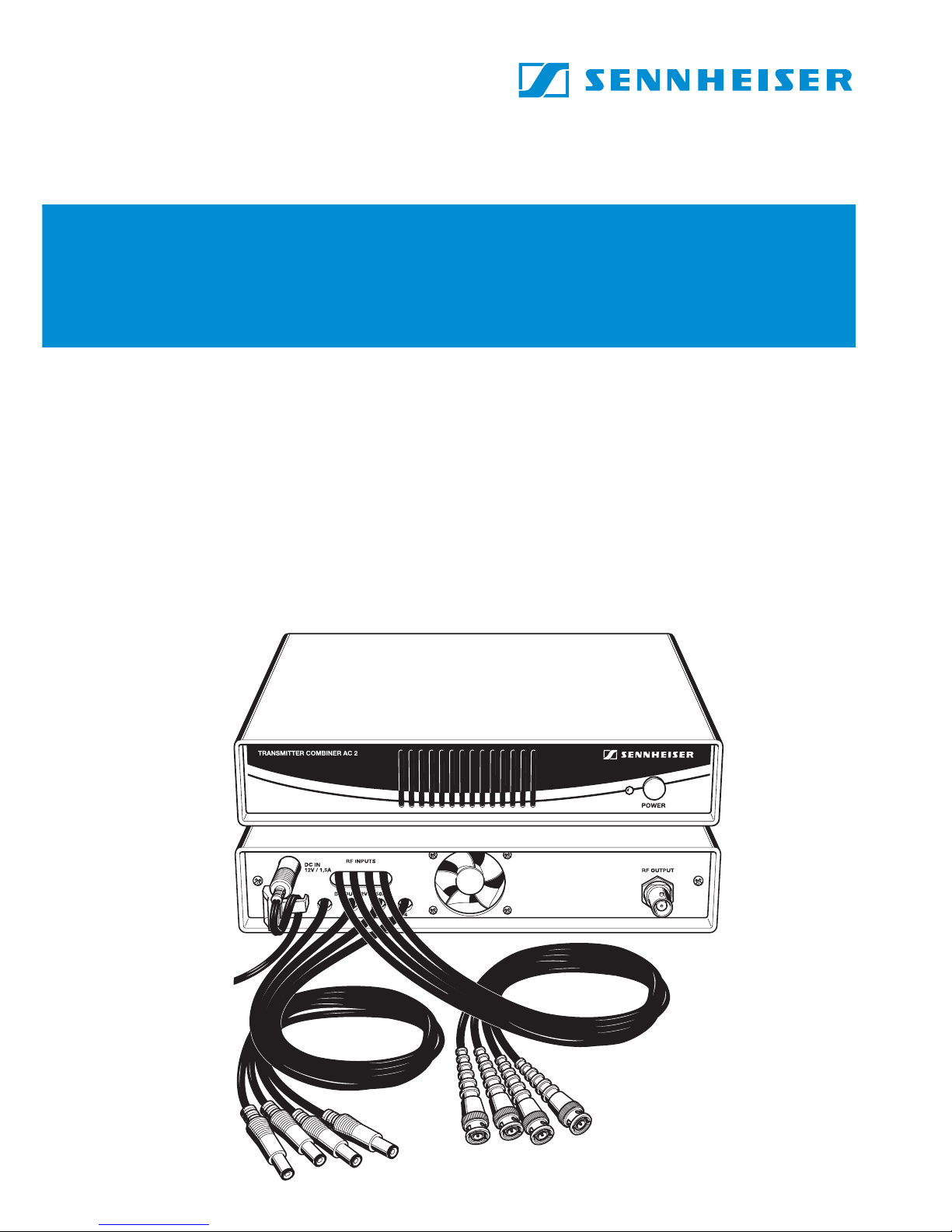

Sennheiser AC 2 User manual

Active Transmitter Combiner 1:4
AC 2
Bedienungsanleitung
3

4
Bedienungsanleitung
Der Active Transmitter Combiner 4:1 AC 2 ist für den Betrieb
von bis zu vier Sendern (SR 300 IEM G2) mit nur einer
Antenne konzipiert. Das Gerät kann gleichzeitig zur Verteilung
der Stromversorgung dieser vier Sender eingesetzt werden.
Mit Hilfe eines 19"-Rackmontagesets GA 2 können Sie zwei
Combiner oder einen Combiner und einen Stereo-Sender
SR 300 IEM G2 in ein 19"-Rack montieren.
Einsatzbereiche:
!Mehrkanal-Monitoring-Systeme für den Bühneneinsatz
!Mehrkanalsysteme für Talkbackeinsatz z. B. in Studios
Lieferumfang
!1 Active Transmitter Combiner 4:1 AC 2
!1 Satz Gerätefüße
!1 Bedienungsanleitung
Hinweis
Das Netzteil NT 3 ist als Zubehör separat zu beziehen.

5
Sicherheitshinweise
Vorsicht!
Öffnen Sie niemals das Gerät! Für eigenmächtig geöffnete
Geräte erlischt die Gewährleistung!
Achtung!
Stellen Sie sicher, dass die Luft durch die Lüftungs-Öffnungen
am Gerät frei zirkulieren kann. Stellen Sie das Gerät fern von
Heizungen und Heizstrahlern auf!
Vorsicht!
Stellen Sie den Combiner auf eine ebene Fläche oder montieren
Sie ihn in einem Rack! Verlegen Sie Kabel stets so, dass nie-
mand darüber stolpern kann!
Gefahr!
Halten Sie Flüssigkeiten und elektrisch leitfähige Kleinteile
vom Gerät fern! Zum Reinigen wischen Sie das Gerät hin und
wieder mit einem leicht feuchten Tuch ab. Verwenden Sie bitte
auf keinen Fall Löse- oder Reinigungsmittel!

6

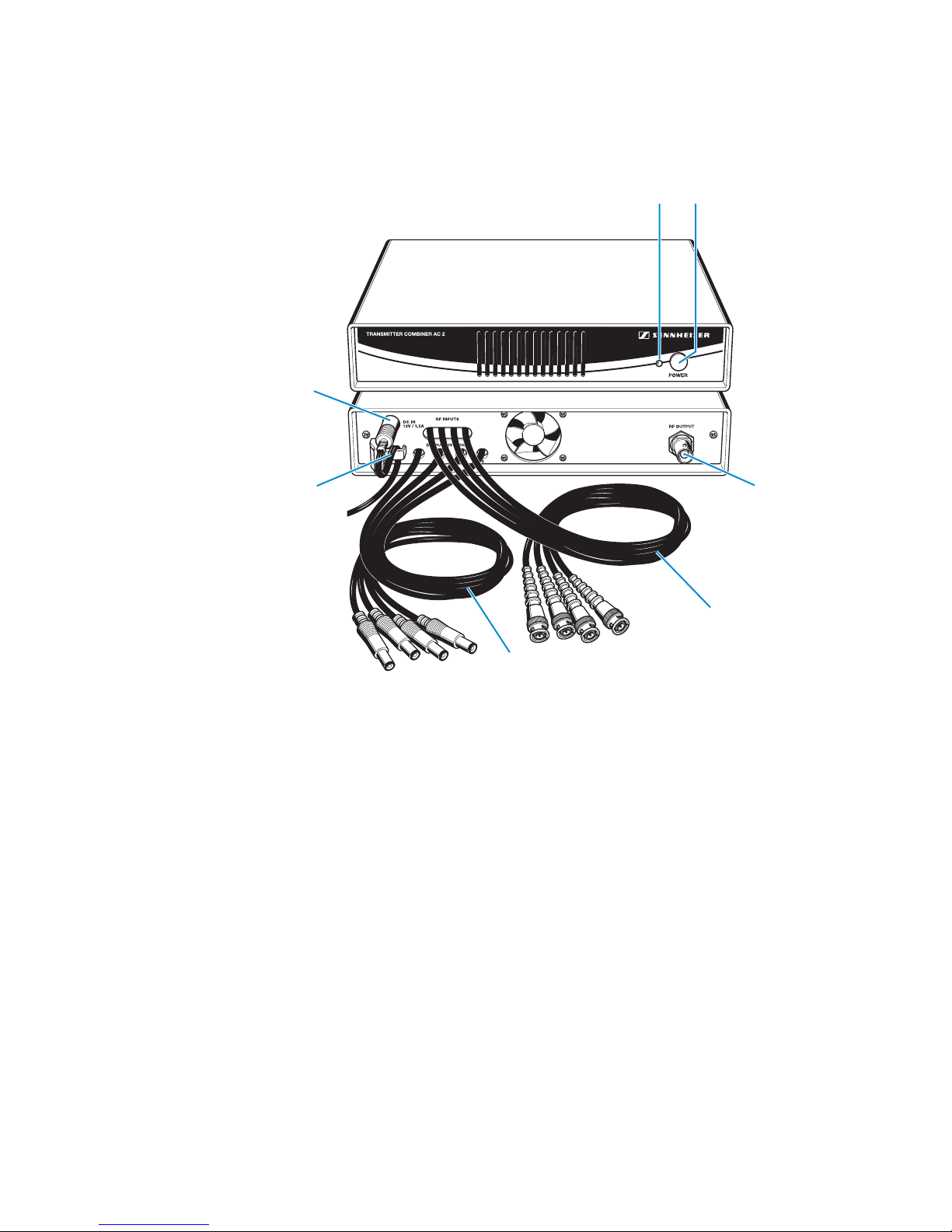

Bedienelemente
Betriebsanzeige, rote LED
Betriebsschalter (POWER)
Buchse für Anschluss des Netzteils (DC IN)
Zugentlastung für das Anschlusskabel des Netzteils
Vier DC-Ausgänge (DC OUT) zur Stromversorgung von
bis zu vier Sendern
Vier BNC-Kabel (RF INPUTS)
BNC-Buchse (RF OUTPUT)
 






7
Inbetriebnahme

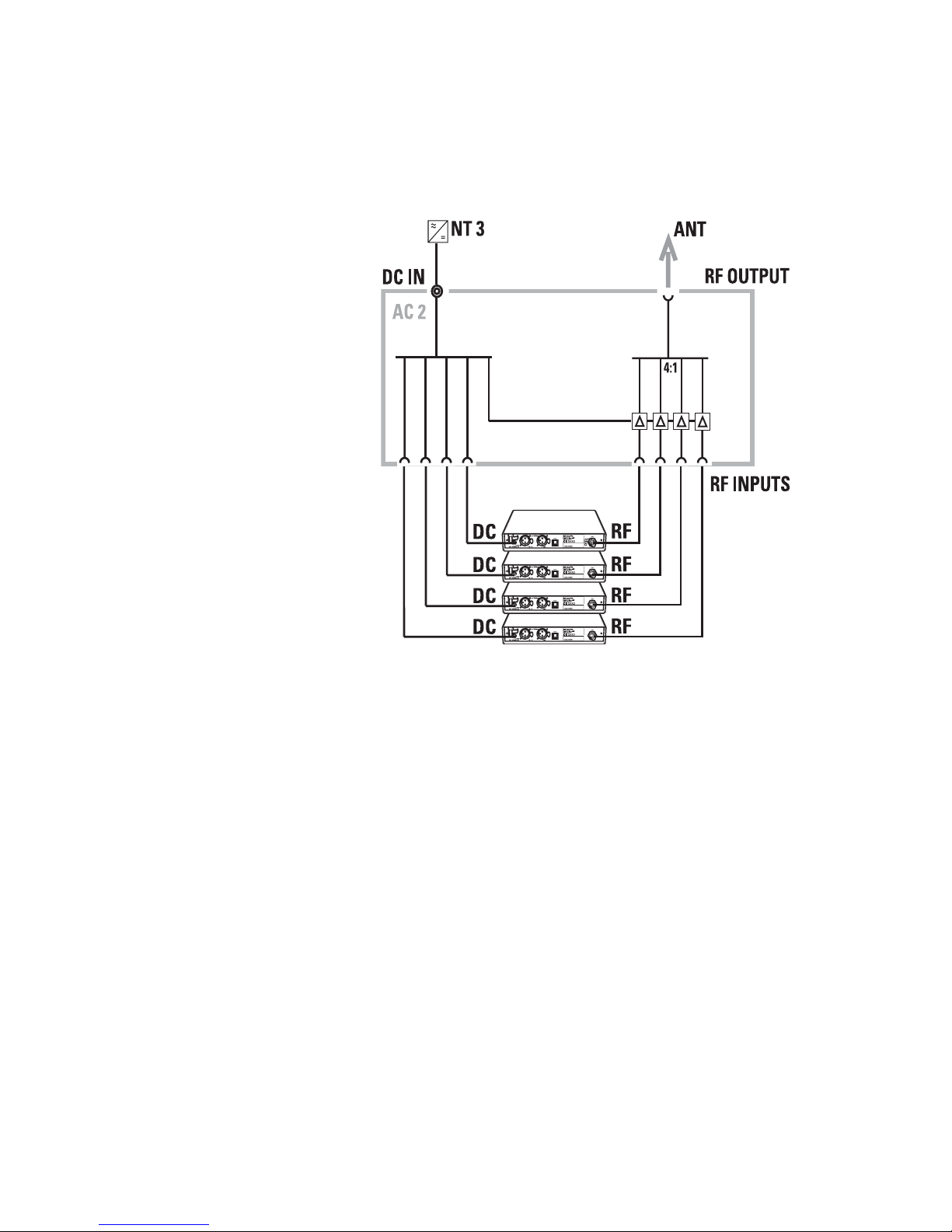

Das folgende Anschluss-Schema zeigt den Betrieb einer
Anlage mit vier Sendern mit nur einer Antenne.
Gerät aufstellen
Das Gerät ist als Tischgerät oder für die Rackmontage vorge-
sehen.
왘Für die Rackmontage benutzen Sie das 19"-Rackmontage-
set GA 2 (optionales Zubehör).
왘Für den Einsatz als Tischgerät kleben Sie die Gerätefüße
unter das Gerät.
Hinweis
Möbeloberflächen sind mit Lacken, Polituren oder Kunst-
stoffen behandelt, die bei Kontakt mit anderen Kunststof-
fen Flecken hervorrufen können. Wir können daher trotz
sorgfältiger Prüfung der von uns eingesetzten Kunststoffe
Verfärbungen nicht ausschließen.

8
Sender anschließen
An den Combiner können Sie bis zu vier Sender SR 300 IEM G2
anschließen. Die Sender können über den Combiner mit Span-
nung versorgt werden.
왘 Führen Sie die Kabel der DC-Ausgänge des Combiners durch
die Zugentlastungen
 an der Rückseite der Sender.
왘Stecken Sie die Hohlklinkenstecker des Combiners in die
Buchsen der Sender.
Antenne anschließen
Der Combiner addiert die Sendesignale der angeschlossenen
Sender.
왘Schließen Sie die BNC-Kabel des Combiners an die
BNC-Buchsen der Sender an.
왘Schließen Sie die Teleskopantenne eines Senders an die
BNC-Buchse  des Combiners an.
왘Ziehen Sie die Teleskopantenne aus und richten Sie sie
nach oben aus.
왘Beim Rackeinbau können Sie die Teleskopantenne mit Hilfe
des Antennenfrontmontagesets AM 2 (optionales Zube-
hör) frontseitig anschließen.
Verwenden Sie eine abgesetzte Antenne, wenn die Sendebe-
dingungen am Standort des Combiners nicht optimal sind.
Diese wird als Zubehör angeboten.
 



9
Netzteil anschließen
Der Combiner wird über das Netzteil NT 3 mit Spannung
versorgt. Um das Gerät einzuschalten, drücken Sie den
Betriebsschalter (POWER). Die rote LED signalisiert die
Betriebsbereitschaft des Gerätes.
왘Führen Sie das Kabel durch die Zugentlastung .
왘Stecken Sie den Hohlklinkenstecker des Netzteils in die
Buchse .
Hinweis
Sobald Sie den Combiner eingeschaltet haben, entwickelt
der eingebaute Lüfter ein deutlich hörbares Betriebsge-
räusch und sorgt für die notwendige Kühlung des Gerätes.
Stellen Sie sicher, dass die Luft durch die Lüftungs-Öffnun-
gen am Gerät frei zirkulieren kann.
Wenn Störungen auftreten
Der Combiner sendet kein Signal aus
왘Überprüfen Sie die Anschlüsse des Netzteils NT 3.
Störungen der HF-Übertragung
왘Stellen Sie sicher, dass die Antennen korrekt angeschlos-
sen sind. Verwenden Sie möglichst kurze, dämpfungsarme
HF-Kabel.
Rufen Sie Ihren Sennheiser-Partner an, wenn mit Ihrer Anlage
Probleme auftreten, die nicht oben aufgeführt sind oder sich
die Probleme nicht mit diesen Lösungsvorschlägen beheben
lassen.
 

10
Technische Daten
Active Transmitter Combiner 4:1
Frequenzbereich 500 bis 870 MHz
Verteildämpfung 0 dB (±1 dB)
HF-Eingangsleistung max. 100 mW je Eingang
Impedanz 50 Ω
Spannungsversorgung 12 V DC ±5 %
Stromaufnahme max.1,5A+1Azur
Stromversorgung der Sender
Zubehör
NT 3 Netzteil für AC 2 und vier Sender (z. B. SR 300 IEM G2),
Ausgangsspannung: 12 V DC, Ausgangsstrom: 2,5 A
NT 3-120 Netzteil für AC 2 und vier Sender (z.B. SR 300 IEM G2),
für Netzspannungen von 120 V
NT 3-UK Netzteil für AC 2 und vier Sender (z.B. SR 300 IEM G2),
für den Einsatz in Großbritannien
GZL 1019-A1 Koaxialkabel mit BNC-Steckern, Länge 1 m
GZL 1019-A5 Koaxialkabel mit BNC-Steckern, Länge 5 m
A 1031-U passive UHF-Antenne
GA 2 Rackmontageset
AM 2 Antennen-Frontmontage-Set (für Rackmontageset GA 2)
A 2003-UHF UHF-Richtantenne

51
DEUTSCH
Wir übernehmen für das von Ihnen gekaufte Produkt eine Garantie von 24 Monaten.
Ausgenommen hiervon sind dem Produkt beigefügte Zubehörartikel, Akkus und Batterien;
denn diese Produkte haben wegen ihrer Beschaffenheit eine kürzere Lebensdauer, die zudem
im Einzelfall konkret von Ihrer Nutzungsintensität abhängt.
Die Garantie-Zeit beginnt ab Kaufdatum. Zum Nachweis heben Sie bitte unbedingt den
Kaufbeleg auf. Ohne diese Nachweise, die der zuständige Sennheiser-Service-Partner prüft,
werden Reparaturen grundsätzlich kostenpflichtig ausgeführt.
Die Garantieleistungen bestehen nach unserer Wahl in der unentgeltlichen Beseitigung von
Material- oder Herstellungsfehlern durch Reparatur, Tausch von Teilen oder des kom-pletten
Geräts. Von der Garantie ausgenommen sind Mängel durch unsachgemäßen Gebrauch (z.B.
Bedienungsfehler, mechanische Beschädigungen, falsche Betriebsspannung), Verschleiß,
aufgrund höherer Gewalt und solche Mängel, die Ihnen beim Kauf bereits bekannt sind. Der
Garantieanspruch erlischt bei Eingriffen in das Produkt durch nicht autorisierte Personen oder
Werkstätten.
Im Garantiefall senden Sie das Gerät inklusive Zubehör und Kaufbeleg an den für Sie
zuständigen Service-Partner. Zur Vermeidung von Transportschäden sollte möglichst die
Original-Verpackung verwendet werden.
Ihre gesetzlichen Mängelansprüche aus dem Kaufvertrag gegen den Verkäufer werden durch
diese Garantie nicht eingeschränkt. Die Garantie kann, außer in den USA, weltweit in allen
Ländern in Anspruch genommen werden, in denen das jeweils nationale Recht unseren
Garantiebestimmungen nicht entgegensteht.

53
EG-Konformitäts-Erklärung
EC Certificate of Conformity / Déclaration de conformité pour la CEE
Certificato di conformitá comunitario
Declaración de Conformidad / EG-Conformiteitsverklaring
SENNHEISER electronic GmbH & Co. KG
Am Labor 1, D-30900 Wedemark
erklären, dass das Produkt / declare that this device / déclarons que ce appareil /
declaramos que este aparato / dichiaria che questo appareccho / verklaren, dat det toestel
AC 2 Active Antenna Combiner 4:1
den einschlägigen Anforderungen der EG-Richtlinie 89/336/EEC bzw. der R&TTE-
Direktive 1999/5/EC entsprechen.
Zur sachgemäßen Umsetzung der in den EG-Richtli-
nien genannten Anforderungen
wurden folgende Normen herangezogen:
conform to the basic requirements of EEC Directive 89/336/EEC resp. R&TTE Directive
1999/5/EC. To effect correct application of the requirements stated in the EEC Directi-
ves, the following standards were consulted:
sont conformes aux prescriptions fondamentales dans la Directive de la CEE 89/336/
EEC or la Directive R&TTE 1999/5/EC. Pour mettre en pratique dans la règle de l’art les
prescriptions des Directives de la CEE, il a été tenu compte des normes suivantes:
complen los requimientos básicos de la normativa de la CEE 89/336/EEC resp. de la
normativa R&TTE 1999/5/EC. Con il fin de realizar de forma adecuada los requirimien-
tos referidos en las normativas de la CEE fueron consaltadas las siguientes normativas:
sono conformi alla normativa 89/336/EEC resp. alla normativa R&TTE 1999/5/EC. Per
un’appropriato risconto nell’ambito della normativa CEE sono state consultate le segu-
enti normative:
evereenkomt met de basiseisen van de EG-Richtlijn 89/336/EEC resp. de EG-Richtlijn
1999/5/EC. Om de eisen, die in de EG-Richtlijnen vermeld zijn, in juiste vorm om te zet-
ten, zijn van volgende normen gebruik gemaakt:
ETS 300 445 ETS 300 422
Klaus Willemsen,
Key Projects, Product Marketing
Wedemark, Oct, 2003

54
Bemerkung:
Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten!
Important:
Before putting the device into operation, please observe the respective country-spe-
cific regulations!
Important:
Avant d’utiliser l’appareil, veuillez observer les dispositions légales en vigueur dans
votre pays.
Nota:
Prima della messa in funzione seguite le prescrizioni vigenti nel paese nel quale viene
utilizzato!
Observación:
!Anterior a la puesta en funcionamiento deberán observarse las correspondientes
ordenanzas nacionales!
Opmerking:
Voor inbedrijfstelling dient u de afzonderlijke landspecifieke voorschriften in acht te
nemen!
Diese Service-Nummer gilt nur für Deutschland

Active Transmitter Combiner 4:1
AC 2
Instructions for use

11

12
Brief description
With the AC 2 4-to-1 active transmitter combiner, the signals
of up to four SR300IEMG2 transmitters can be combined
onto a single antenna. The AC 2 also incorporates DC distribu-
tion for powering the transmitters.
By using the GA 2 rack adapter, two AC 2 combiners or one
AC 2 combiner and one SR 300 IEM G2 stereo transmitter can
be mounted into a 19" rack.
Areas of application:
!Multi-channel in-ear monitoring systems for broadcast or
stage use
!Multi-channel systems suitable for any application where
talk-back signals are to be transmitted (e.g. studio)
Delivery includes
!1 AC 2 4-to-1 active transmitter combiner
!1 set of plastic feet
!Instructions for use
Note:
The NT 3 mains unit must be ordered separately.

13
Safety instructions
Caution!
Never open the unit! If units are opened by you in breach of
this instruction, the warranty becomes null and void.
Attention!
Make sure that the air vents of the unit are not covered or blo-
cked! Keep the unit away from central heating radiators and
electric heaters!
Caution!
Set up the unit on an even surface or mount it into a rack! Lay
the cables in such a way that no-one can stumble over them!
Danger!
Keep liquids and small parts which conduct electricity away
from the unit! Use a slightly damp cloth for cleaning the unit.
Do not use any solvents or cleansing agents!

14
Operating controls
Red LED for operation indication
On/off switch (POWER)
DC input (DC IN) for mains unit
Cable grip for power supply DC cable
Four DC outputs (DC OUT) for powering up to
four transmitters
Four BNC cables (RF INPUTS)
BNC socket (RF OUTPUT)
 






15
Putting the unit into operation
The below connection diagram shows the connections for a
4-channel system.
Setting up the unit
The unit is suitable for use as table top or can be mounted into
a rack.
왘For mounting the unit into a 19" rack, use the GA 2 rack
adapter (optional accessory).
왘For table top use, fix the plastic feet to the base of the unit.
Note:
Some furniture surfaces have been treated with varnish,
polish or synthetics which might cause stains when they
come into contact with other synthetics. Despite a tho-
rough testing of the synthetics used by us, we cannot rule
out the possibility of staining.

16
Connecting the transmitters
You can connect up to four SR 300 IEM G2 transmitters to the
combiner. The combiner incorporates DC distribution for
powering the transmitters.
왘Pass the cables coming from the combiner’s DC outputs
through the cable grips  at the rear of the transmitters.
왘Insert the hollow jack plugs into the sockets of the
transmitters.
Connecting the antenna
The combiner combines the transmission signals of up to four
transmitters onto a single antenna.
왘Connect the BNC cables of the combiner to the BNC
sockets of the transmitters.
왘Connect the telescopic antenna of one of the transmitters
to the BNC socket  of the combiner.
왘Pull the end cap to extend the telescopic antenna and align
it upwards.
왘When rack-mounting the combiner, the telescopic antenna
can be connected to the front of the GA 2 rack adapter by
using the AM 2 antenna mount (optional accessory).
Use a remote antenna (optional accessory) when the combi-
ner position is not the best antenna position for optimum
transmission.
 



17
Connecting the mains unit
The combiner is powered via the NT 3 mains unit. To switch the
combiner on, press the on/off switch (POWER). The red LED
lights up, indicating the the unit is ready for operation.
왘Pass the cable through the cable grip .
왘Insert the DC connector on the power supply cable into the
DC input .
Note:
As soon as the combiner is switched on, the built-in fan
starts producing a clearly audible operating sound and
ensures proper cooling of the unit.
Make sure that the air vents of the unit are not covered or
blocked.
If problems occur ...
The combiner does not transmit a signal
왘Check the connections of the NT 3 mains unit.
Disturbed RF transmission
왘Make sure that the antenna is connected correctly. Use
low-loss RF cables which are as short as possible.
If problems occur that are not listed above or if the problems
cannot be solved with the proposed solutions, please contact
your local Sennheiser agent for assistance.
 

18
Specifications
Active transmitter combiner 4:1
Frequency range 500 to 870 MHz
Distribution attenuation 0 dB (±1 dB)
RF input power max. 100 mW per input
Impedance 50 Ω
Power supply 12 V DC ±5 %
Current consumption max. 1.5 A +1 A for powering
the transmitters
Accessories
NT 3 Mains unit for AC 2 and four transmitters (e.g. SR 300 IEM G2),
output voltage: 12 V DC, output current: 2.5 A,
European version
NT 3-120 Mains unit for AC 2 and four transmitters (e.g. SR 300 IEM G2),
120 V version
NT 3-UK Mains unit for AC 2 and four transmitters (e.g. SR 300 IEM G2),
UK version
GZL 1019-A1 BNC-BNC coaxial cable, length 1 m
GZL 1019-A5 BNC-BNC coaxial cable, length 5 m
A 1031-U Passive UHF antenna
GA 2 19” rack adapter
AM 2 Antenna mount for mounting antennas to the front of
the GA 2
A 2003-UHF UHF directional antenna
