Sentiotec CK 31 User manual

MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Version 04/19 Ident-Nr. 1-021-752
DE
EN
Saunasteuerung
CK 31
O-CK31
Saunasteuerung CK 3
Montageanweisung
Gebrauchsanweisung
CLIMA
SAUNA
AUTOMATIC
DRY
VENT
CLIMA
DEUTSCH 2 ENGLISH 29

Inhaltsverzeichnis
1. Zu dieser Anleitung 4
2. Wichtige Hinweise zu Ihrer Sicherheit 5
2.1. Bestimmungsgemäßer Gebrauch 5
2.2. Sicherheitshinweise für den Monteur 6
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 8
3.1. Lieferumfang 8
3.2. Optionales Zubehör 8
3.3. Produktfunktionen 8
3.4. Sauna-Betriebsarten 9
3.5. Fühler-Betriebsarten 10
4. Montage 11
4.1. Saunasteuerung montieren 11
4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren 12
4.3. Bankfühler F2 (optional) montieren 13
4.4. Feuchte-Temperaturfühler FTS2 (optional) montieren 13
5. Elektrischer Anschluss 14
5.1. Versorgungsleitung, Ofen anschließen 14
5.2. Verdampfer anschließen 15
5.3. Licht anschließen 15
5.4. Lüfter (optional) anschließen 15
5.5. Optionale Leistungserweiterung anschließen 15
5.6. Ofenfühler F1 anschließen 15
5.7. Bankfühler F2 (optional) anschließen 16
5.8. Feuchte-Temperaturfühler FTS2 (optional) anschließen 16
5.9. Installation abschließen 16
6. Prüfungen durchführen 17

Inhaltsverzeichnis
7. Inbetriebnahme 18

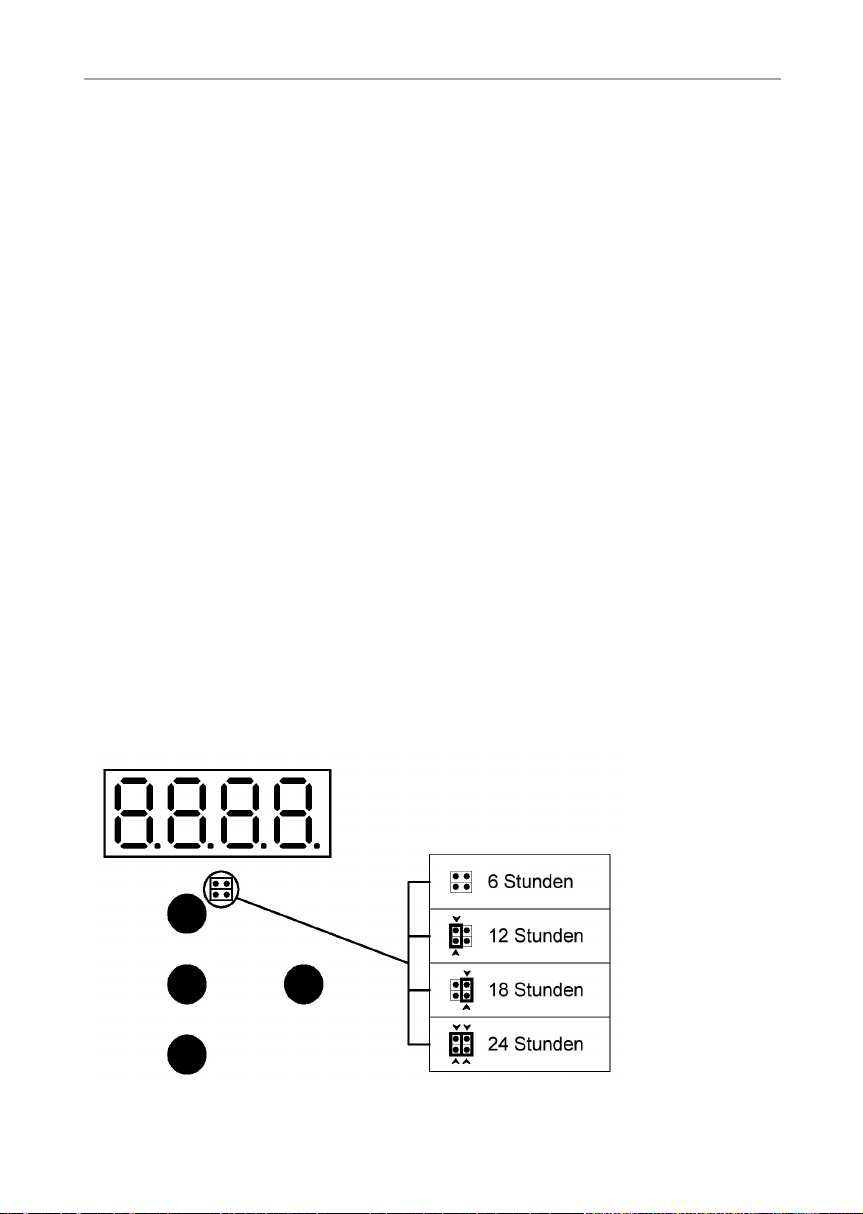

7.1. Heizzeitbegrenzung einstellen 18
7.2. Einstellungen im Optionsmenü 19
8. Bedienung 20
8.1. Licht einschalten 20
8.2. Saunasteuerung einschalten 20
8.3. Einstellmöglichkeiten 21
8.4. Menüpunkte anwählen 22
8.5. Uhrzeit eingeben 23
8.6. Sauna - Betrieb: Manueller Betrieb - Schnell-Start 24
8.7. Sauna - Betrieb: Automatik-Betrieb 26
8.8. Clima Betrieb: Manueller Betrieb - Schnell-Start 31
8.9. Clima Betrieb: Automatic 33
8.10. Wasserstandskontrolle 36
8.11. Automatisches Kabinen-Nachtrocknungs-Programm 37
8.12. Bei längeren Betriebspausen 37
8.13. Voreinstellungen 37
9. Problemlösung 38
9.1. Innenraumbeleuchtung leuchtet nicht 38
9.2. Batterie für Uhr wechseln 38
9.3. Sicherungen wechseln 38
9.4. Fehlermeldungen 39
9.5. Meldungen in der Anzeige 40
10. Reinigung 41
11. Wartung 41
12. Entsorgung 41
13. Technische Daten 42

Montage- und Gebrauchsanweisung S. 4/44
1. Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie
sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen
zu Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödliche sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

DE
Montage- und Gebrauchsanweisung S. 5/44
2. Wichtige Hinweise zu Ihrer Sicherheit
Die Saunasteuerung CK 31 ist nach anerkannten sicherheitstech-
nischen Regeln gebaut. Dennoch können bei der Verwendung
Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-
heitshinweise und die speziellen Warnhinweise in den einzelnen
Kapiteln. Beachten Sie auch die Sicherheitshinweise der ange-
schlossenen Geräte.
2.1. Bestimmungsgemäßer Gebrauch
Die Saunasteuerung CK 31 dient ausschließlich zum Steuern und
Regeln der Funktionen gemäß den technischen Daten.
Die Saunasteuerung CK 31 darf nur zum Steuern und Regeln von
3 Heizkreisen mit maximal 3,5 kW Heizleistung pro Heizkreis ein-
gesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.

Montage- und Gebrauchsanweisung S. 6/44
2.2. Sicherheitshinweise für den Monteur
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden. Arbeiten
an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.
●Die Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m
Höhe oder gemäß den Empfehlungen des Kabinenherstellers
zu montieren. Die Umgebungstemperatur muss im Bereich von
-10 °C und 40 °C liegen.
●Der Ofenfühler ist so anzubringen, dass er nicht durch einströ-
mende Luft beeinusst wird.
●Die Ofen-Zuleitung muss einen Querschnitt von mindestens
2,5 mm2aufweisen und bis 150 °C temperaturbeständig sein.
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 7/44
2.3. Sicherheitshinweise für den Anwender
●Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver-
wendet werden.
●Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso-
nen mit verringerten psychischen, sensorischen oder mentalen
Fähigkeiten und von Personen mit Mangel an Erfahrung und
Wissen unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
●Kinder dürfen nicht mit der Saunasteuerung spielen.
●Kinder unter 14 Jahren dürfen die Saunasteuerung nur reinigen,
wenn sie beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion aktivieren.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

Montage- und Gebrauchsanweisung S. 8/44
3. Produktbeschreibung
3.1. Lieferumfang
●Saunasteuerung
●Ofenfühler mit integrierter Übertemperatur-Sicherung (F1)
●Fühlerleitungen
●Montagematerial
3.2. Optionales Zubehör
●Bankfühler (Artikelnummer: O-F2)
●Feuchte-Temperaturfühler (Artikelnummer: O-FTS2)
●Leistungserweiterung (Artikelnummer: O-S2-18 / O-S2-30)
●Sicherheitsabschaltung (Artikelnummer: HT-SWL)
3.3. Produktfunktionen
Die Saunasteuerung CK 31 verfügt über folgende Funktionen:
●Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 10,5 kW und einer
Verdampferleistung bis 3,5 kW.
●Mit einer Leistungserweiterung kann die maximale Schaltleistung von 10,5 kW
auf 18 kW oder 30 kW erhöht werden.
●Intensitätsregelung eines Lüfters (bis 100 W)
●Vorwahlzeitfunktion (bis 23 Stunden 59 Minuten)
●Automatische Heizzeitbegrenzung
Die Saunasteuerung schaltet sich nach Ablauf der maximalen Heizzeit aus
Sicherheitsgründen automatisch ab. Die maximale Heizzeit kann auf 6 h,
12 h, 18 h oder 24 h eingestellt werden.
HINWEIS - Optionales Zubehör:
Der Fühler F2 oder alternativ der Feuchte-Temperatur-Sensor FTS 2
muss separat bestellt werden, da sonst die Sauna Steuerung nicht
funktionsfähig ist.

DE
Montage- und Gebrauchsanweisung S. 9/44
●Nachtrockenprogramm
Nach Beendigung des Clima-Betriebes wird das Nachtrockenprogramm au-
tomatisch gestartet, um Schimmel- und Fäulnisbildung in der Saunakabine
zu verhindern. Die Nachtrockenphase kann bis zu 85 Minuten dauern, die
Kabinentemperatur wird geregelt, und der Lüfter läuft mit unterschiedlichen
Drehzahlen.
●Übertemperatur-Sicherung
Die Übertemperatur-Sicherung bendet sich im Fühlergehäuse des Ofenfühlers.
Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe-
ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C über
dem Saunaofen automatisch ab.
3.4. Sauna-Betriebsarten
Die Saunasteuerung CK 31 ermöglicht zwei Betriebsarten, Sauna- und Clima-
Betrieb.
Sauna-Betrieb
Im Sauna-Betrieb steht trockene Wärme zur Verfügung. Die Temperatur in der
Kabine ist hoch (80 bis 100 °C). Die Feuchtewerte sind mit maximal 10 % gering.
Die Leuchtanzeigen 4, 5und c- gwerden im Sauna-Betrieb rot dargestellt.
Clima-Betrieb
Im Clima-Betrieb ist neben dem Saunaofen auch der Verdampfer im Betrieb. Die
Temperatur in der Saunakabine ist niedriger (ca. 40 bis 65 °C) als im Sauna-
Betrieb, dafür ist die relative Luftfeuchte mit 35 % bis ungefähr 70 % wesentlich
höher. Dabei ist die maximal einstellbare Soll-Feuchte von der Saunatemperatur
abhängig. Je höher die Saunatemperatur, desto niedriger ist der maximal ein-
stellbare Feuchtewert. Die Leuchtanzeigen 4, 5und b- gwerden im
Clima-Betrieb grün dargestellt.

Montage- und Gebrauchsanweisung S. 10/44
3.5. Fühler-Betriebsarten
Die Saunasteuerung wird mit zwei Fühlern betrieben. Als zweiter Fühler kann
ein Temperaturfühler (Bankfühler, F2) oder ein Feuchte-Temperaturfühler (FTS2)
verwendet werden.
Betrieb mit Bankfühler (F2)
Im Zwei-Fühlerbetrieb mit Bankfühler wird ein zweiter Temperaturfühler (Bank-
fühler) oberhalb der hinteren Saunabank montiert. Die Saunasteuerung zeigt als
Ist-Temperatur jene Temperatur an, die vom Bankfühler gemessen wird.
Im Zwei-Fühlerbetrieb mit Bankfühler wird die Feuchte getaktet. Im Display der
Saunasteuerung wird nur der Sollwert für die Feuchte (in % relative Fuftfeuch-
tigkeit) angezeigt. Die tatsächliche Feuchte in der Saunakabine ist bei getakteter
Feuchte abhängig von der Kabinengröße und der Verdampferleistung und kann
vom eingestellten Sollwert abweichen.
Betrieb mit Feuchte-Temperaturfühler (FTS2)
Wenn im Zwei-Fühlerbetrieb ein Feuchte-Temperaturfühler verwendet wird, zeigt
die Saunasteuerung als Ist-Temperatur jene Temperatur an, die vom Feuchte-
Temperaturfühler gemessen wird.
Im Zwei-Fühlerbetrieb mit Feuchte-Temperaturfühler wird der Verdampfer ent-
sprechend der in der Kabine gemessenen Feuchte geregelt. Im Display der
Saunasteuerung wird die tatsächliche Feuchte in der Saunakabine (in % relative
Luftfeuchtigkeit) angezeigt.

DE
Montage- und Gebrauchsanweisung S. 11/44
4. Montage
4.1. Saunasteuerung montieren
Beachten Sie Abb.1 (Kapitel Abbildungen)
Beachten Sie bei der Montage der Saunasteuerung folgende Punkte:
●Die Saunasteuerung ist außerhalb der Saunakabine oder gemäß den Empfeh-
lungen des Kabinenherstellers zu montieren.
●Die Umgebungstemperatur muss im Bereich von -10 °C und +40 °C liegen.
●Alle Fühler dürfen nur mit den beiliegenden Fühlerleitungen, die bis 150 °C
temperaturbeständig sind, angeschlossen werden.
ACHTUNG!
Schäden am Gerät
Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt
mit Wasser das Gerät beschädigen.
●Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine
maximale Luftfeuchte von 95% nicht überschritten wird.
Die Fühlerleitungen dürfen unter folgenden Bedingungen verlängert
werden:
●Verwendung einer bis 150 °C beständigen Silikonleitung.
●Der Mindestquerschnitt der Leitung beträgt 0,5 mm2.
●Die Länge der Ofenfühler-Leitungen darf 10 m NICHT überschreiten.
ACHTUNG!
Störquellen beeinträchtigen die Signalübertragung
●Verlegen Sie alle Fühlerleitungen getrennt zu anderen Netzleitungen und
Steuerleitungen.
●Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).

Montage- und Gebrauchsanweisung S. 12/44
Die Sauna-Steuerung wird außerhalb der Saunakabine oder gemäß der Ka-
binenhersteller-Empfehlung montiert. Die elektrische Versorgung erfolgt als
Festanschluss.(Beachten Sie Abb.1)
1. Verriegelung 3leicht eindrücken und die Gehäuseabdeckung 4abnehmen.
2. Kreuzschlitzschraube für die obere Befestigungsbohrung 1bis zum Abstand
von 7 mm zur Saunawand eindrehen (siehe Detail).
3. Gehäuseunterteil 2 in Position 1auf die montierte Kreuzschlitzschraube
einhängen.
4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren
Beachten Sie Abb.4 (Kapitel Abbildungen):
●Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens
zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein-
zuhalten.
●Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft
beeinusst wird.
1. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitungen in der Wand der
Saunakabine zum Montageort des Ofenfühlers und xieren Sie die Ofenfühler-
Leitungen mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen 1des Ofenfühlers auseinander.
3. Klemmen Sie die vier Anschlüsse der Ofenfühler-Leitung 5gemäß der
Abb.4 an.
4. Legen Sie die Anschlussplatte 2quer in die Halbschalen des Ofenfühlers.
5. Schließen Sie die Halbschalen, verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben 3(9 mm) und prüfen Sie, ob der Ofenfühler fest
geschlossen ist.
6. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei-
liegenden Holzschrauben 6(16 mm).

DE
Montage- und Gebrauchsanweisung S. 13/44
4.3. Bankfühler F2 (optional) montieren
Beachten Sie Abb.5.
Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon-
tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten.
1. Verlegen Sie die 2-polige Bankfühler-Leitung in der Wand der Saunakabine
zum Montageort des Bankfühlers und xieren Sie die Bankfühler-Leitungen
mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen des Bankfühlers auseinander.
3. Klemmen Sie die beiden Anschlüsse der Bankfühler-Leitung an die beiden
mittleren Klemmen der Anschlussplatte an.
4. Legen Sie die Anschlussplatte quer in die Halbschalen des Bankfühlers.
5. Schließen Sie die Halbschalen und verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben (9 mm).
6. Prüfen Sie, ob der Bankfühler fest geschlossen ist.
7. Montieren Sie den Bankfühler an der Kabinenwand mit den beiden beilie-
genden Holzschrauben (16 mm). Halten Sie dabei einen Abstand von 15 cm
zur Kabinendecke ein.
4.4. Feuchte-Temperaturfühler FTS2 (optional) montieren
Beachten Sie Abb.6.
Der Feuchte-Temperaturfühler ist an der Kabinenwand oberhalb der hinteren
Sitzbank zu montieren Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke
einzuhalten.
Zur Montage des Feuchte-Temperaturfühlers führen Sie folgende Schritte durch:
1. Verlegen Sie die 5-polige Fühlerleitung in der Wand der Saunakabine zum
Montageort des Feuchte-Temperaturfühlers und xieren Sie die Fühler-
Leitungen mit Leitungsschellen.
2. Montieren Sie den Feuchte-Temperaturfühler an der Kabinenwand mit den
beiden beiliegenden Holzschrauben (16 mm). Halten Sie dabei einen Abstand
von 15 cm zur Kabinendecke ein.

Montage- und Gebrauchsanweisung S. 14/44
5. Elektrischer Anschluss
Beachten Sie die Abb. 2 und Abb. 7 (Kapitel Abbildungen)
ACHTUNG!
Schäden am Gerät
●Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Verdampferleistung beträgt 3,5 kW. Optional kann mit einem Zusatz-
Leistungsteil die Schaltleistung von 10,5 kW auf 18 kW / 30 kW erhöht werden.
Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie
der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist.
●Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
●Die elektrische Versorgung muss als Festanschluss erfolgen.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung ent-
sprechend der Überspannungskategorie III vorzusehen.
●Beachten Sie vor der Montage der Sauna-Steuerung die Anforderungen in
der Montage- und Gebrauchsanweisung des Saunaofen-Herstellers. Die
Sauna-Steuerung hat einen Anschlussbereich für Kleinspannung 4und
einen Anschlussbereich für 230 V Anschlüsse i(Abb.2).
●Beachten Sie den Anschlussplan (Abb.7).
●Alle Schutzleiter auf den Schutzleiterklemmen danklemmen (Abb.2).
5.1. Versorgungsleitung, Ofen anschließen
●Versorgungs-und Heizsystemleitungen durch die Montageöffnungen e, f
(Anschlussbereich für 230 V / 400 V I) in das Gehäuseunterteil 1 führen
und gemäß dem Schaltplan 7an der Anschlussklemme jmit einem max.
Anzugsdrehmoment von 1,2 Nm anschließen.
Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte:
●Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise
qualizierte Person ausgeführt werden.

DE
Montage- und Gebrauchsanweisung S. 15/44
5.2. Verdampfer anschließen
●Verdampferleitungen durch die Montageöffnung 9(Anschlussbereich für 230
V / 400 V i) in das Gehäuseunterteil 1führen und gemäß dem Schaltplan
(Abb.7) an der Anschlussklemme jmit einem max. Anzugsdrehmoment
von 1,2 Nm anschliessen.
5.3. Licht anschließen
●Lichtleitungen durch die Montageöffnung h(Anschlussbereich für 230 V /
400 V i) in das Gehäuseunterteil 1führen und gemäß dem Schaltplan
(Abb.7) an der Anschlussklemme k(wie in den Unterpunkten unter 3.
beschrieben) anschließen.
5.4. Lüfter (optional) anschließen
●Lüfterleitungen durch die Montageöffnungen h(Anschlussbereich für 230 V
/ 400 V i) in das Gehäuseunterteil 1führen und gemäß dem Schaltplan
(Abb.7) an der Anschlussklemme kanschliessen.
5.5. Optionale Leistungserweiterung anschließen
●Die Leitung für den Anschluss an die Klemmen ST1, ST2, ST3 der Leistungs-
erweiterung durch die Montageöffnung g(Anschlussbereich für 230 V / 400
V i) in das Gehäuseunterteil 1führen und gemäß der Montageanweisung
der Leistungserweiterung anschließen.
5.6. Ofenfühler F1 anschließen
1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 8in
den Anschlussbereich für Kleinspannung 4.
2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be-
schriftung „r-r“ in der Klemmleiste 3 an.
3. Schließen Sie die weißen Ofenfühler-Leitungen an die Klemmen mit der
Beschriftung „w-w“ in der Klemmleiste 3 an.

Montageanweisung – nur für Fachpersonal S. 16/44
5.7. Bankfühler F2 (optional) anschließen
1. Führen Sie die Bankfühler-Leitungen durch die Kabeldurchführung 8in
den Anschlussbereich für Kleinspannung 4.
2. Schließen Sie die Bankfühler-Leitungen an die Klemmen mit der Beschriftung
"sw-br" in der Klemmleiste 3an.
5.8. Feuchte-Temperaturfühler FTS2 (optional) anschließen
1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 8in den
Anschlussbereich für Kleinspannung 4.
2. Schließen Sie die Temperaturfühler-Leitungen an die Klemmen mit der
Beschriftung "sw-br" in der Klemmleiste 3an.
a. Schließen Sie die schwarze Leitung an Klemme „sw“ an.
b. Schließen Sie die braune Leitung an Klemme „br“ an.
3. Schließen Sie die Feuchtefühler-Leitungen an die Klemmen mit der Beschrif-
tung "or-rt-gn" in der Klemmleiste 2an.
c. Schließen Sie die orange Leitung an Klemme "or" an.
d. Schließen Sie die rote Leitung an Klemme "rt" an.
e. Schließen Sie die grüne Leitung an Klemme "gn" an.
5.9. Installation abschließen
●Drehen Sie zwei Kreuzschlitzschrauben in die unteren Befestigungsöffnungen
5(Abb.2).
●Überprüfen Sie den sicheren Sitz der Saunasteuerung.
●Bedienfeld auf das Gehäuseunterteil aufsetzen, dazu Laschen in die beiden
seitlichen Aufnahmen einsetzen und bis zum Anschlag auf das Gehäuseun-
terteil drücken.
●Gehäuseabdeckung auf das Gehäuseunterteil ausetzen, nach unten schwen-
ken und bis zum hörbaren Einrasten drücken.

DE
Montageanweisung – nur für Fachpersonal S. 17/44
6. Prüfungen durchführen
Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur
durchgeführt werden.
WARNUNG!
Die folgenden Prüfungen werden bei eingeschalteter Stromversor-
gung durchgeführt. Es besteht die Gefahr eines Stromschlages.
●Berühren Sie NIEMALS spannungsführende Teile.
1. Prüfen Sie den Kontakt der Erdungsleitungen an der Schutzleiterklemme.
2. Prüfen Sie die Übertemperatur-Sicherung des Ofenfühlers F1.
a. Schalten Sie die Saunasteuerung ein.
b. Öffnen Sie den Ofenfühler und klemmen Sie eine der beiden roten
Ofenfühler-Leitungen ab.
►Ein wiederkehrenden Warnton ertönt, im Display wird "Err1" angezeigt.
►Die Steuerung schaltet den Ofen ab.
c. Schalten Sie die Saunasteuerung aus.
d. Klemmen Sie die rote Ofenfühler-Leitung wieder an.
e. Klemmen Sie nun eine der weißen Ofenfühler-Leitungen ab.
f. Schalten Sie die Saunasteuerung ein.
►Ein wiederkehrender Warnton ertönt, im Display wird "Err4" angezeigt.
►Die Steuerung schaltet den Ofen ab.
g. Schalten Sie die Sauansteuerung aus.
h. Klemmen Sie die weiße Ofenfühler-Leitung wieder an.

Montageanweisung – nur für Fachpersonal S. 18/44
3. Prüfen Sie die Phasendurchschaltung für den Sauna-Betrieb L1, L2, L3 zu
U, V, W.
4. Prüfen Sie die Phasendurchschaltung für Verdampfer-Betrieb L1, L2, L3
zu U, V1, W.
5. Überprüfen Sie die maximal zulässige Heizleistung an der Saunasteuerung
von 3,5 kW je Phase.
6. Bei optionaler Leistungserweiterung
a. Prüfen Sie die Steuerleitungen ST1, ST2 und ST3.
b. Überprüfen Sie die maximal zulässige Heizleistung an der Leistungs-
erweiterung S2-18 von 3 kW je Phase.
c. Überprüfen Sie die maximal zulässige Heizleistung an der Leistungs-
erweiterung S2-30 von 7 kW je Phase.
7. Inbetriebnahme
7.1. Heizzeitbegrenzung einstellen
Heizzeitbegrenzung einstellen
Die maximale Heizzeit ist standardmäßig auf 6 h eingestellt. Die Saunasteue-
rung schaltet sich nach Ablauf der maximalen Heizzeit aus Sicherheitsgründen
automatisch ab.
Über die 2 x 2 polige Stiftleiste auf der oberen Bedien-Platine kann die maximale
Heizdauer auf 12 h, 18 h oder 24 h eingestellt werden. Die dafür erforderlichen
Jumper können bei uns bestellt werden (O-JUMP).

DE
Montageanweisung – nur für Fachpersonal S. 19/44
7.2. Einstellungen im Optionsmenü
Um in das Optionsmenü zu gelangen, drücken Sie gleichzeitig die Tasten UP/
DOWN 8 und START/STOP 7und halten diese gedrückt, während Sie
die Steuerung mit dem EIN/AUS-Schalter 1einschalten.
►In der Anzeige 6erscheint: _ 0_ _
Das Optionsmenü verfügt über 3 Menüpunkte, wobei jeder Menüpunkt weitere
Menüunterpunkte hat. Die erste angezeigte Zahl bestimmt den ersten Menüpunkt.
Mit den UP/DOWN Tasten 8 kann der gewünschte Menüpunkt ausgewählt
werden. Zum Bestätigen drücken Sie die Taste START/STOP 7
►In der Anzeige 6erscheint eine neue Null: _ 00_
Sie benden sich nun im Untermenü. Hier kann die Option ausgewählt werden
welche verändert werden soll. Um einen Schritt zurück zu gehen, muss solange
die Taste „UP“ oder „DOWN“ gedrückt werden, bis ein waagrechter Strich in der
Anzeige 6 erscheint. Zum Bestätigen die Taste „START/STOP 7drücken.
Übersicht der einzelnen Menüpunkte:
(Die Zahl in Klammer zeigt die Einstellung im Auslieferzustand)
Menüpunkt 0 - Abgleich
Untermenü: 0- Temperaturabgleich F2 (Ist-Wert) +/-15°C bei 90°C (5)
Menüpunkt 1 - Regelparameter
Untermenü: 0- P-Anteil des Reglers von 0-255 (17)
Untermenü: 1- I-Anteil des Reglers von 0-255 (48)
Untermenü: 3- Relaisansteuerung: rollierend =0, synchron =1 (0)

Gebrauchsanweisung für den Anwender S. 20/44
Menüpunkt 2 - Optionen (Melderelais REL/REL)
Untermenü: 0- 0 = Melderelais deaktiviert (0)
1 = Sammelstörung (ErrX)
2 = Klimabetrieb (Relais „Ein“)
3 = Klimabetrieb + Trocknung (Relais „Ein“)
4 = Trocknung (Relais „Ein“)
5 = Saunabetrieb (Relais „Ein“)
6 = Soll-Temperatur erreicht (Relais „Ein“)
8 = Sammelstörung (ErrX oder „Fill“)
Um eine Einstellung zu ändern, drücken Sie die PROG/OK Taste 9. In der
Anzeige blinkt nun der zuletzt eingestellte Wert. Wählen Sie mit der Taste „UP“
oder „DOWN“ den gewünschten Wert aus. Zum Bestätigen der Auswahl drücken
Sie die PROG/OK Taste 9. Danach die Steuerung mit dem EIN/AUS-Schalter
1 ausschalten.
8. Bedienung
Beachten Sie die Abb.8 im Kapitel Abbildungen.
8.1. Licht einschalten
Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter 1
eingeschaltet und ausgeschaltet werden.
Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschalter 2.
8.2. Saunasteuerung einschalten
WARNUNG!
Brandgefahr
Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können
sich entzünden und Brände verursachen.
●Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen.
●Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
