Shell Recharge Basic User manual

1
Quick Installation Guide – Basic - 15SRQIG02
Quick Installation Guide
Basic
Visit shellrecharge.com/installer to nd out more.
Powered by Shell Recharge - driven by you.

2Quick Installation Guide – Basic - 15SRQIG02
For more information see the extended
manualonline: shellrecharge.com/installer
Extended manual
aQuick installation guide
Disclaimer - This document is the Quick Installation Guide
of the Basic charge point. Use the QR code or URL to see
the extensive installation manual. Installation must only be
carried out by a trained and certi ed technician who has
fully read and understood the contents of this document
and the extensive installation manual, and is familiar with
this type of electrical installation.
6DANGER! Always make sure that the power supply
is shut off before installing the product or performing
maintenance. Installation with a live power supply
can result in severe injury or even death.
dQuick installation guide
Disclaimer - Dit document is de beknopte installatie-
handleiding van het Basic laadpunt. Gebruik de QR-code
of URL om de uitgebreide installatiehandleiding te zien. De
installatie mag alleen worden uitgevoerd door een
getrainde en gecerti ceerde installateur die de inhoud van
dit document en de uitgebreide installatiehandleiding
volledig heeft gelezen en begrepen, en die bekend is met
dit type elektrische installatie.
6GEVAAR! Zorg er altijd voor dat de voeding van
elektriciteit is uitgeschakeld voordat u het product
installeert of onderhoud uitvoert. Installatie of
onderhoud onder spanning kan ernstig letsel of zelfs
de dood tot gevolg hebben.
bQuick installation guide
Avertissement - Ce document est un guide rapide
d’installation pour le borne de recharges Basic. Veuillez
utiliser le code QR ou l'URL a n de lire le manuel
d'installation complet. L'installation doit seulement être
réalisée par des techniciens certi és, formés, qui ont
pleinement pris connaissance du manuel d'installation
complet et familiers avec ce type d'installation électrique.
6ATTENTION! Toujours s'assurer que l'alimentation
électrique est hors tension avant installer un
produit ou réaliser une opération de maintenance.
L'installation sous tention peut entrainer des blessures
graves ou même la mort.
cQuick installation guide
Haftungsausschluss - Dieses Dokument ist der
Schnellinstallationsanleitung der Ladestation Basic. Über
den QR-Code oder die URL können Sie die umfangreiches
Installationshandbuch ansehen. Die Installation darf nur
von einem geschulten und zerti zierten Installateur
durchgeführt werden, der den Inhalt dieses Dokuments und
der umfangreiches Installationshandbuch vollständig
gelesen und verstanden hat und mit dieser Art der
elektrischen Installation vertraut ist.
6ACHTUNG! Stellen Sie immer sicher, dass die
Stromversorgung abgeschaltet ist, bevor Sie das
Produkt installieren oder warten. Eine Installation
oder Wartung mit eingeschalteter Stromversorgung
kann schwere oder sogar tödliche Verletzungen
verursachen.
hQuick installation guide
Aviso - Esta es la guía rápida de instalación del punto de
recarga Basic. Escanee el código QR o utilice la URL para
poder acceder al manual de instalación completo . La
instalación sólo podrá ser llevada acabo por un técnico
certi cado y experimentado que haya leído y
comprendido el contenido de este documento y el manual
de instalación completo, y que esté familiarizado con este
tipo de instalaciones eléctricas.
6¡ADVERTENCIA! Asegúrese de que la toma de
corriente general esté desconectada antes de instalar
el producto o realizar cualquier mantenimiento.
Realizar la instalación con la toma de corriente
general activada puede causar daños severos e
incluso la muerte.
jQuick installation guide
Avvertenze - Questo documento è la guida rapida
all'installazione del punto di ricarica Basic. Utilizza il codice
QR o l'URL (indirizzo internet) per visualizzare il manuale di
installazione completo. L'installazione deve essere eseguita
solo da un tecnico quali cato e certi cato che abbia letto e
compreso completamente il contenuto di questo documento
e del manuale di installazione completo e abbia familiarità
con questo tipo di installazione elettrica.
6PERICOLO! Assicurarsi sempre che l'alimentazione
elettrica sia interrotta prima di installare il prodotto
o eseguire la manutenzione. Eseguire l'installazione
con la linea di alimentazione o altre parti in tensione
può provocare gravi lesioni o addirittura la morte.
fQuick installation guide
Ansvarsfraskrivelse - Dette dokumentet er hurtigveiledning
for Basic ladepunkter. Bruk QR-koden eller URL-en for å se
den omfattende installasjonsmanualen. Installasjonen må
bare utføres av en utdannet og serti sert tekniker som har
lest og forstått innholdet i dette dokumentet og den
omfattende installasjonsmanualen, og er kjent med denne
typen elektrisk installasjon.
6FARE! Forsikre deg alltid om at strømforsyningen
er slått av før du installerer produktet eller utfører
vedlikehold. Installasjon med strømforsyning kan føre
til alvorlig personskade eller til og med død.

3
Quick Installation Guide – Basic - 15SRQIG02
eQuick installation guide
Varning - Detta dokument är snabbinstallationsguide för
laddaren Basic. Använd QR-koden eller länken för att se
den fullständige installationsanvisningen. Installationen får
endast utföras av en utbildad och certierad elektriker som
har läst och förstått innehållet i detta dokument och den
fullständige installationsanvisningen, och som är bekant
med denna typ av elektrisk installation.
6FARA! Se alltid till att strömförsörjningen är avstängd
innan du installerar produkten eller utför underhåll.
Installation vid aktiv strömförsörjning kan leda till
allvarliga personskador eller dödsfall.
2Quick installation guide
Ansvarsfraskrivelse - Dette dokument er den hurtige
installationsvejledning til ladeboksen Basic. Brug QR-koden
eller URL'en til at se den omfattende installationsmanual.
Installationen må kun udføres af en uddannet og certiceret
installatør, der har læst og forstået indholdet af dette
dokument og den omfattende installationsmanual, og som
er fortrolig med denne type elektriske installationer.
6FARE! Sørg altid for, at strømforsyningen er
slukket, inden du installerer produktet eller udfører
vedligeholdelse. Installation med strømforsyning
tilsluttet kan medføre alvorlig kvæstelse eller endda
død.
iQuick installation guide
Aviso Legal - Este documento é a guia rápida de
instalação do ponto de carregamento Basic. Use o código
QR ou URL para ver o manual de instalação completo. A
instalação deve ser realizada apenas por um técnico
treinado e certicado que tenha lido e compreendido
totalmente o conteúdo deste documento e o manual de
instalação extenso e esteja familiarizado com este tipo de
instalação elétrica
6PERIGO! Certifique-se sempre de que a fonte de
alimentação esteja desligada antes de instalar o
produto ou realizar a manutenção. A instalação com
uma fonte de alimentação ativa pode resultar em
ferimentos graves ou até a morte.
gQuick installation guide
Vastuuvapauslauseke - Tämä asiakirja on Basic-
latauspisteen pika-asennusohje. Käytä kattavaa
asennusohjetta QR-koodin tai URL-osoitteen avulla.
Asennuksen saa suorittaa vain koulutettu ja sertioitu
teknikko, joka on lukenut ja ymmärtänyt täysin tämän
asiakirjan ja laaja asennusopas ja tuntee tämän tyyppisen
sähköasennuksen.
6VAARA! Varmista aina, että virtalähde on katkaistu,
ennen kuin asennat tuotteen tai teet huoltotöitä.
Asennus jännitteellisen virtalähteen kanssa voi johtaa
vakavaan loukkaantumiseen tai jopa kuolemaan.
nQuick installation guide
Zrzeczenie się - Ten dokument to Instrukcja szybkiej
instalacji punktu ładowania Basic. Użyj kodu QR lub adresu
URL, aby zobaczyć obszerną instrukcję instalacji. Instalacja
może być wykonywana wyłącznie przez przeszkolonego i
certykowanego technika, który w pełni przeczytał i
zrozumiał treść niniejszego dokumentu i obszernej instrukcji
oraz jest zaznajomiony z tego typu instalacjami
elektrycznymi.
6ZAGROŻENIE! Zawsze upewnij się, że zasilanie
jest wyłączone przed instalacją produktu lub
wykonaniem konserwacji. Instalacja przy zasilaniu
pod napięciem może spowodować poważne
obrażenia, a nawet śmierć.
1Quick installation guide
Zrieknutie sa zodpovednosti - Tento dokument je
sprievodcom rýchlou inštaláciou nabíjacieho bodu Basic.
Pomocou QR kódu alebo adresy URL si pozrite komplexný
inštalačný manuál. Inštaláciu smie vykonávať iba vyškolený
a certikovaný technik, ktorý si prečítal a porozumel
obsahu tohto dokumentu a komplexnej príručky a
oboznámil sa s týmto typom elektrickej inštalácie.
6NEBEZPEČENSTVO! Pred inštaláciou produktu alebo
vykonaním údržby sa vždy uistite, že je vypnuté
napájanie. Inštalácia pod napätím môže mať za
následok ťažké zranenie alebo dokonca smrť.
kQuick installation guide
Jogi nyilatkozat - Ez a dokumentum a Basic töltési
pontjának gyors telepítési útmutatója. Használja a
QR-kódot vagy az URL-t az átfogó telepítési kézikönyv
megtekintéséhez. A telepítést csak képzett és tanúsított
szakember végezheti, aki teljes mértékben elolvasta és
megértette a jelen dokumentum és az átfogó kézikönyv
tartalmát, és ismeri az ilyen típusú elektromos szerelést.
6VESZÉLY! A termék üzembe helyezése vagy
karbantartás előtt mindig győződjön meg arról, hogy
az áramellátás le van-e kapcsolva. A feszültség alatt
álló tápellátással történő felszerelés súlyos sérülést
vagy akár halált is okozhat.
xQuick installation guide
Αποποίηση ευθυνών - Αυτό το έγγραφο είναι ο γρήγορος
οδηγός εγκατάστασης του σημείου φόρτισης Basic.
Χρησιμοποιήστε τον κωδικό QR ή τη διεύθυνση URL για να
δείτε το περιεκτικό ηλεκτρονικό εγχειρίδιο εγκατάστασης. Η
εγκατάσταση πρέπει να πραγματοποιείται μόνο από
εκπαιδευμένο και πιστοποιημένο τεχνικό ο οποίος έχει
διαβάσει και κατανοήσει πλήρως το περιεχόμενο αυτού του
εγγράφου και το πλήρες εγχειρίδιο και είναι εξοικειωμένος
με αυτόν τον τύπο ηλεκτρικής εγκατάστασης.
6ΚΙΝΔΥΝΟΣ! Πάντα να βεβαιώνεστε ότι το
τροφοδοτικό είναι κλειστό πριν από την εγκατάσταση
του προϊόντος ή τη συντήρηση. Η εγκατάσταση με
παροχή ηλεκτρικού ρεύματος μπορεί να προκαλέσει
σοβαρό τραυματισμό ή ακόμη και θάνατο.

4Quick Installation Guide – Basic - 15SRQIG02
1
2
1-Phase
3-Phase
3

5
Quick Installation Guide – Basic - 15SRQIG02
4
5
100-110 cm
100-110 cm
6

6Quick Installation Guide – Basic - 15SRQIG02
100-110 cm
Ø8 mm2
7
10
6 × 70 mm
28,4 mm
8
T20
12-23 mm2
10-16 mm2
9-13 mm2
3 mm2
9

7
Quick Installation Guide – Basic - 15SRQIG02
q
w
10
e

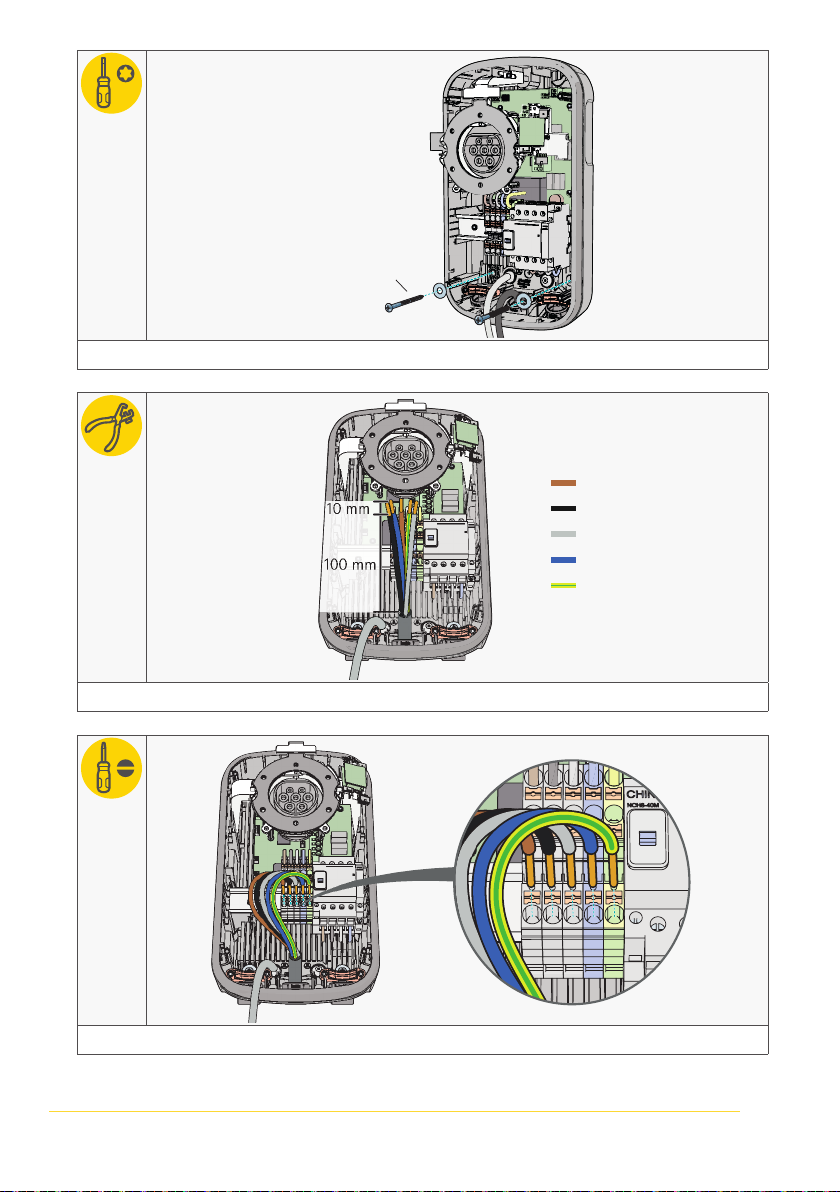

8Quick Installation Guide – Basic - 15SRQIG02
T20
5 × 65 mm
r
± 10 mm
± 100 mm
L2
L1
L3
N
PE
t
y

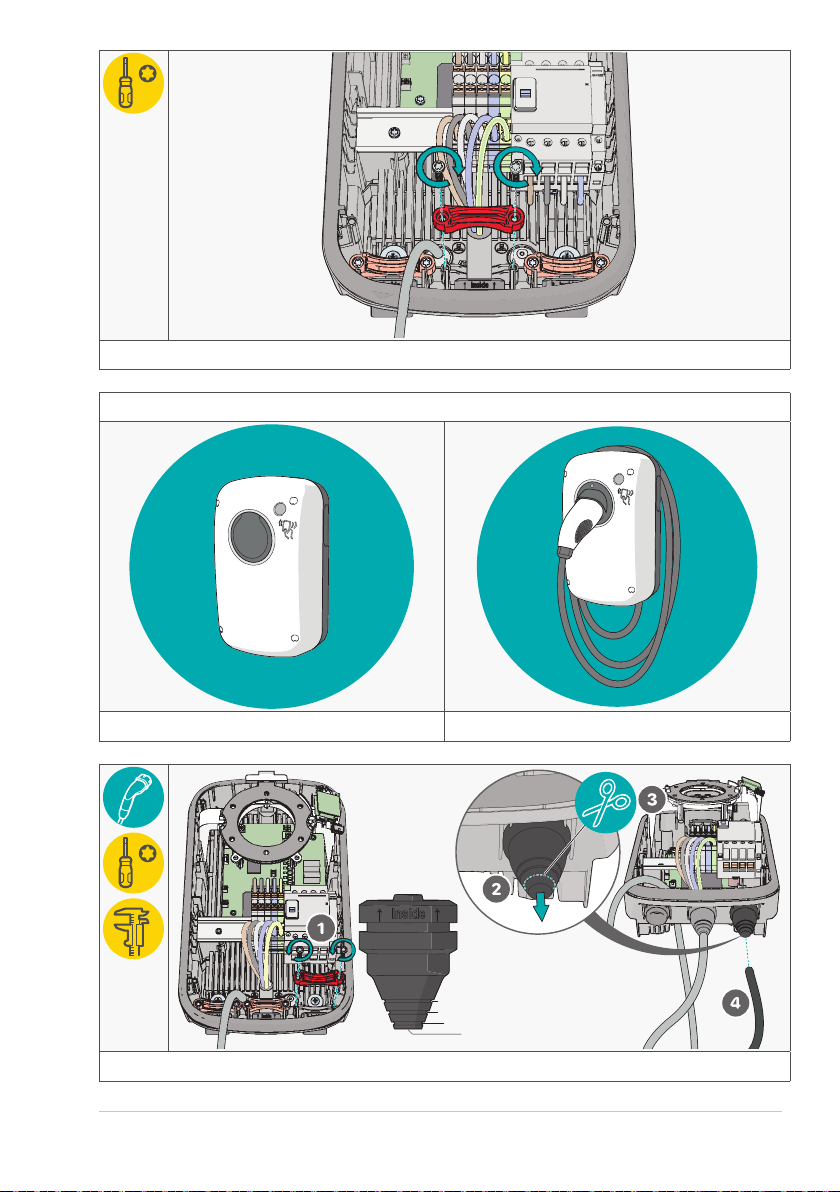

9
Quick Installation Guide – Basic - 15SRQIG02
T20
u
i
 s  o
T20
12-23 mm2
10-16 mm2
9-13 mm2
3 mm2
o

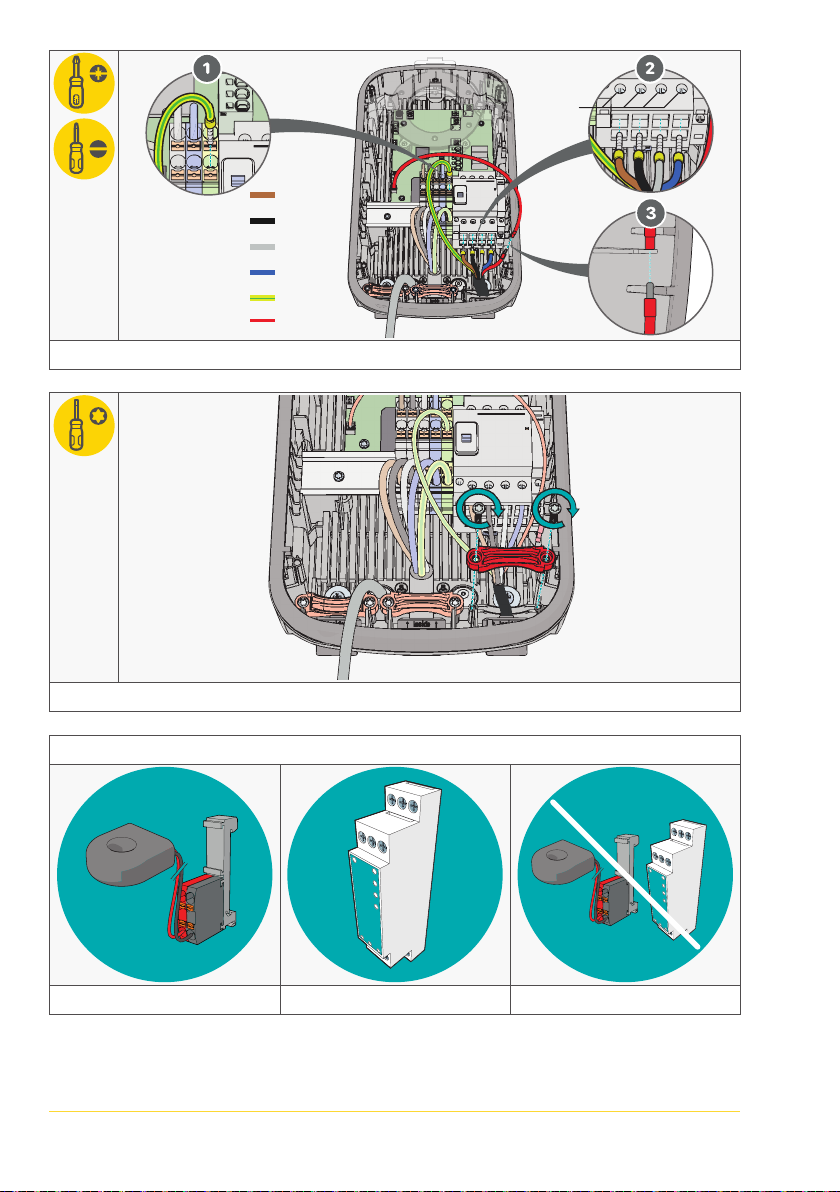

10 Quick Installation Guide – Basic - 15SRQIG02
Nm
PZ/S2
L2
L3
N
PE
CP
3.5 Nm
L1
p
T20
a
s
 d  k  c

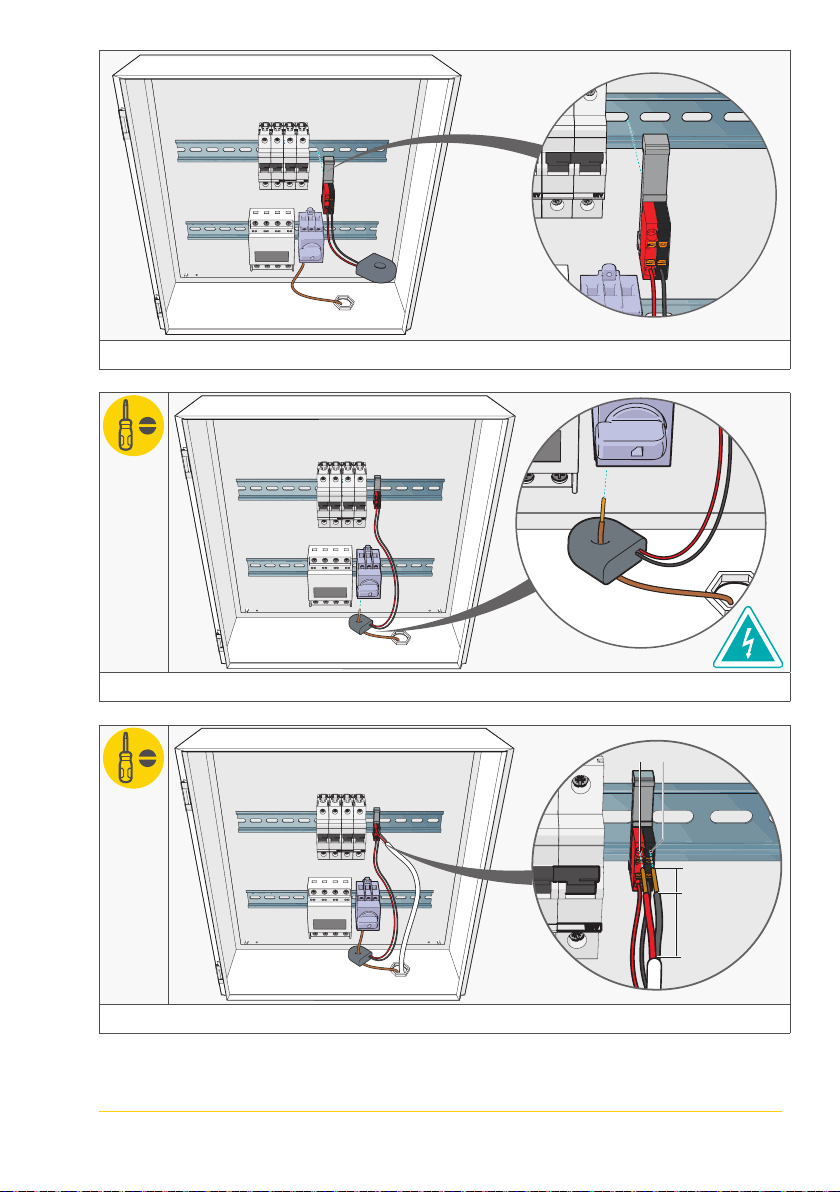

11
Quick Installation Guide – Basic - 15SRQIG02
d
f
+-
20mm
7mm
g

12 Quick Installation Guide – Basic - 15SRQIG02
+-
20mm
7mm
h
Max amperage per phase of the grid
connection
Max amperage per phase of the charge
point

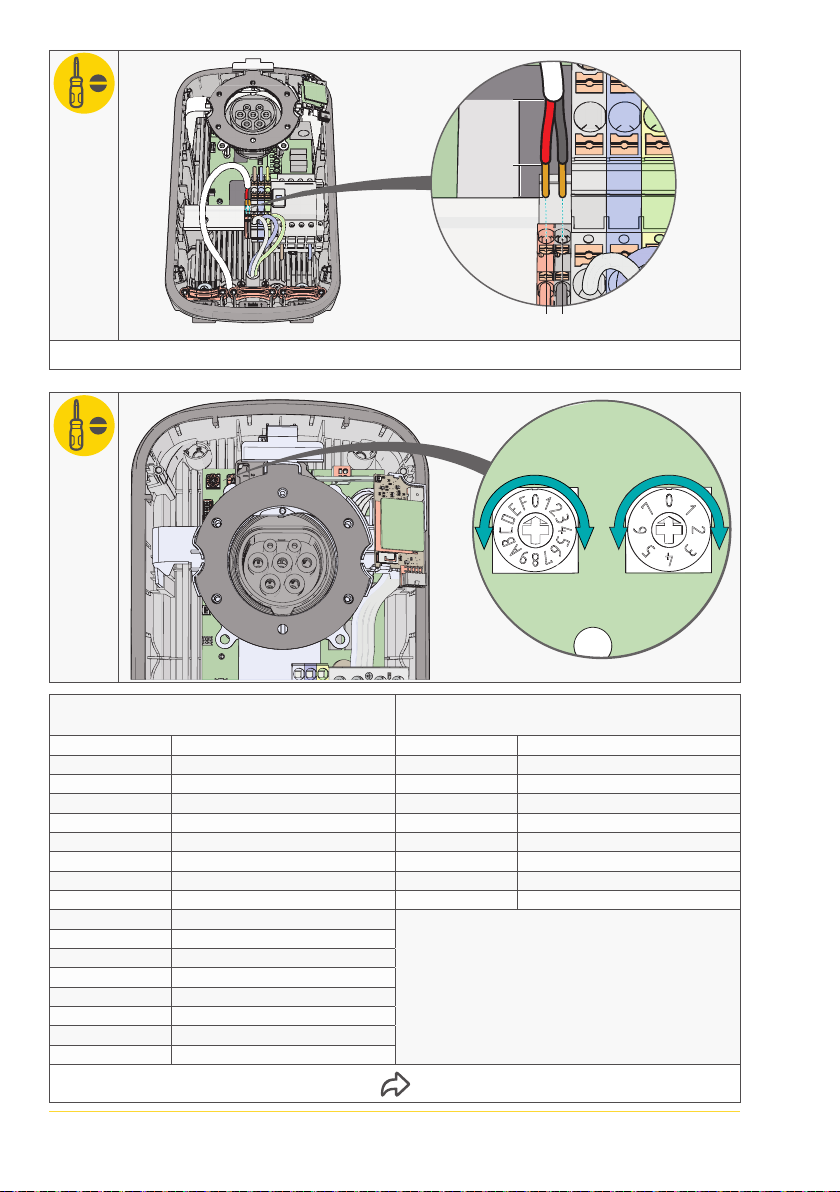

Setting Value (A) Setting Value (A)
0 OFF (DPM disabled) 0 8 A
1 16 A 1 10 A
2 20 A 2 13 A
3 25 A 3 16 A
4 32 A 4 20 A
5 35 A 5 25 A
6 40 A 6 30 A
7 50 A 7 32 A
8 63 A
9 70 A
A 80 A
B 90 A
C 100 A
D N/A
E N/A
F N/A
j c

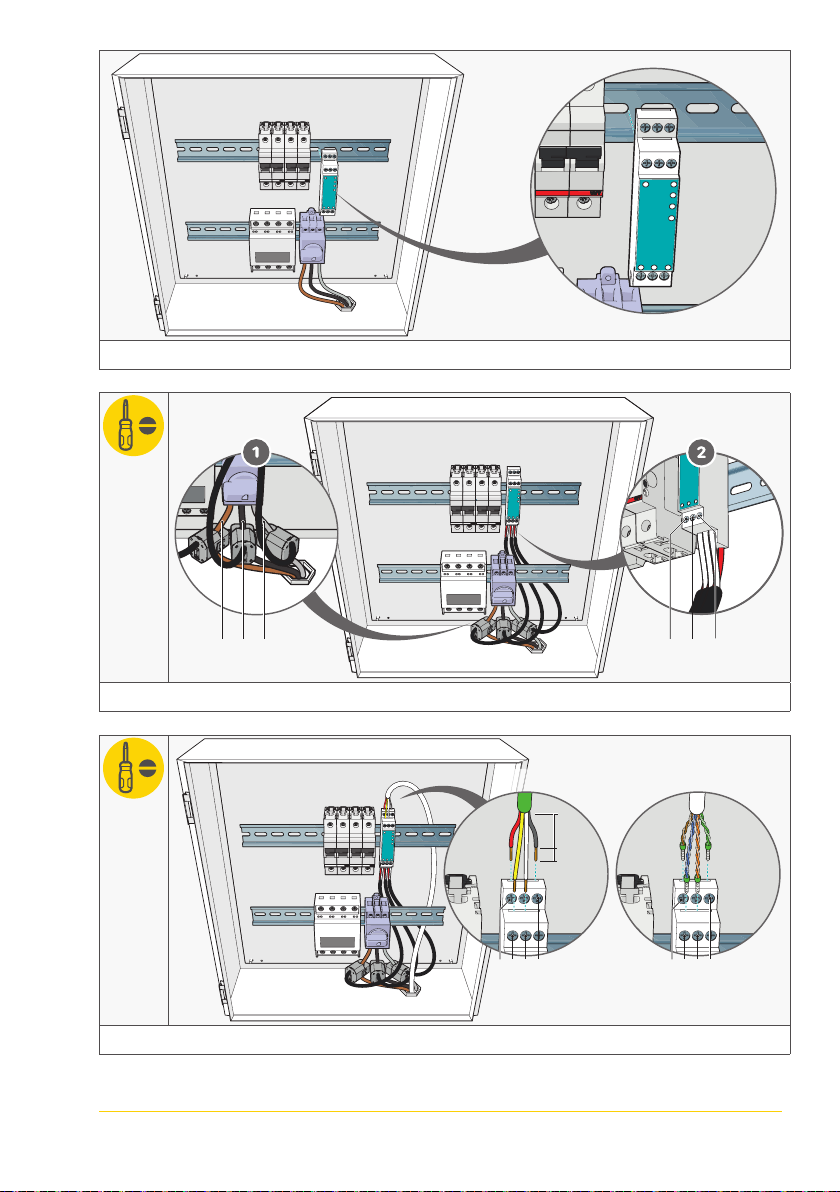

13
Quick Installation Guide – Basic - 15SRQIG02
k
L1 L2 L3L1 L2 L3
l
20mm
7mm
UTPModbus or
B
+A-
B
+A-
z

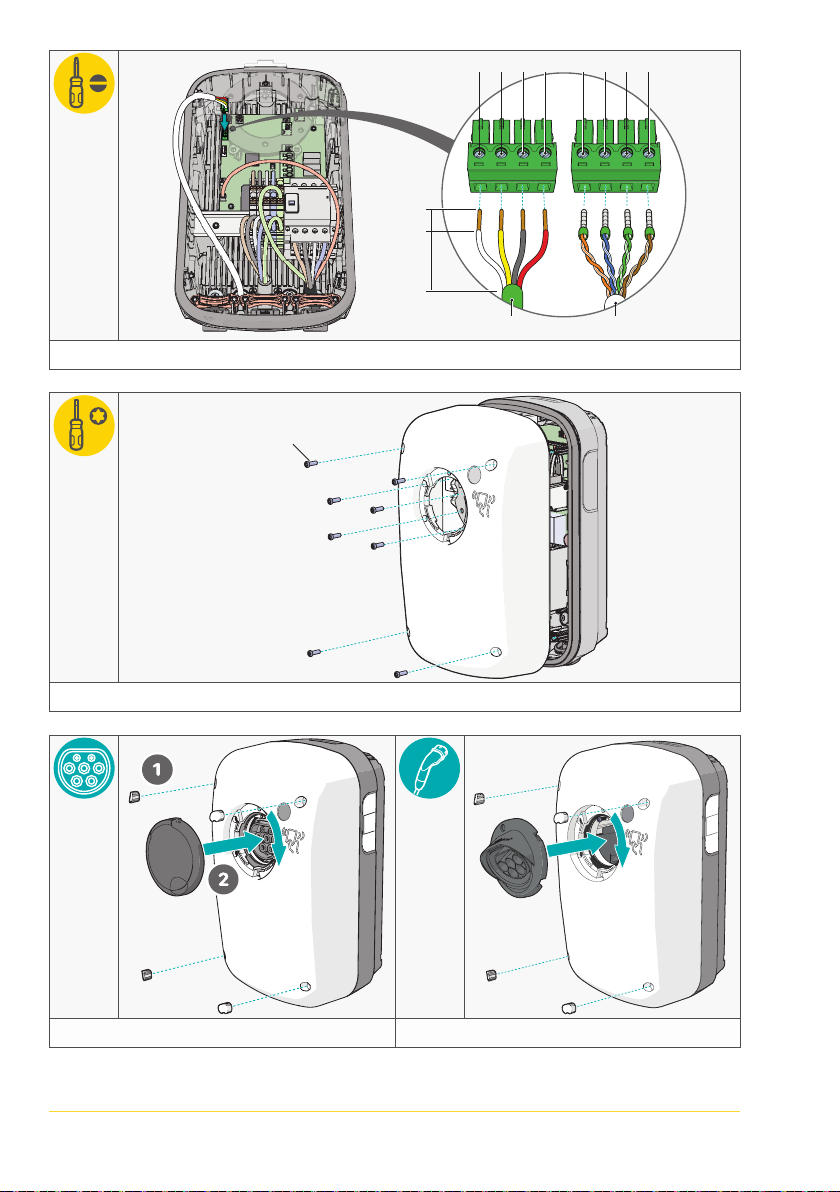

14 Quick Installation Guide – Basic - 15SRQIG02
B+ A- B+ A-
20mm
7mm
UTPModbus or
x
T20 5 × 16 mm
c
v b

15
Quick Installation Guide – Basic - 15SRQIG02
T20
4 × 25 mm
T20
4 × 25 mm
n m
Q

16 Quick Installation Guide – Basic - 15SRQIG02

See thecomplete Declaration of conformity online at shellrecharge.com/installer
Declaration of Conformity
17
Quick Installation Guide – Basic - 15SRQIG02
aSimplified declaration of conformity
Hereby, Shell E.V. Charging Solutions B.V. declares that the
Basic charge point is in compliance with Directive 2014/53/
EU. The full text of the EU declaration of conformity is
available via the QR code link, otherwise at the end of the
extended online manuals.
dSimplified declaration of conformity
Bij dezen verklaart Shell E.V. Charging Solutions B.V. dat het
Basic oplaadpunt voldoet aan Richtlijn 2014/53/EU. De
volledige tekst van de EU-conformiteitsverklaring is
beschikbaar via de QR-codelink of aan het einde van de
verlengde online handleidingen.
bSimplified declaration of conformity
Par la présente, Shell E.V. Charging Solutions B.V. déclare
que la borne de recharge Basic est conforme à la
Directive2014/53/EU. L’intégralité du texte de la
déclaration UE de conformité est disponible via le lien du
QR code, sinon à la  n des manuels en ligne étendus.
cSimplified declaration of conformity
Wir, Shell E.V. Charging Solutions B.V. erklären hiermit, dass
die Basic Ladestation den Anforderungen der Richtlinie
2014/53/EU entspricht. Der komplette Text der EU-
Konformitätserklärung kann mittels des QR-Codes
abgerufen werden und be ndet sich ansonsten am Ende
der erweiterten Online-Handbücher
hSimplified declaration of conformity
Por la presente, Shell E.V. Charging Solutions B.V. declara
que el punto de recarga Basic cumple con la Directiva
2014/53/UE. El texto completo de la declaración de
conformidad de la UE está disponible a través del enlace
del código QR, o al  nal de los manuales en línea
ampliados.
jSimplified declaration of conformity
Con la presente, Shell E.V. Charging Solutions B.V. dichiara
che Basic è cionforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è
disponibile con il link coide QR o alla  ne deli manuali
completi online.
fSimplified declaration of conformity
Shell E.V. Charging Solutions B.V. erklærer herved at
ladepunktet Basic er i samsvar med direktiv 2014/53/EU.
Den fullstendige teksten i EU-samsvarserklæringen er
tilgjengelig via QR-kodelenken, og ellers til slutt i de
utvidede håndbøkene på Internett.
eSimplified declaration of conformity
Härmed försäkrar Shell E.V. Charging Solutions B.V. att
laddpunkten Basic överensstämmer med direktiv 2014/53/
EU. Den fullständiga texten till EU-försäkran om
överensstämmelse hittar du antingen via QR-koden eller i
slutet av de utökade onlinehandböckerna.
2Simplified declaration of conformity
Hermed erklærer Shell E.V. Charging Solutions B.V., at
Basic-opladningsstationen overholder direktiv 2014/53/EU.
Den fulde tekst i EU-overensstemmelseserklæringen er
tilgængelig via QR-kodelinket og ellers i slutningen af de
udvidede onlinevejledninger.
gSimplified declaration of conformity
Shell E.V. Charging Solutions B.V. vahvistaa täten, että
Basic-latauspiste täyttää direktiivin 2014/53/EU
vaatimukset. EU-vaatimustenmukaisuusvakuutuksen koko
teksti on luettavissa QR-koodin kautta sekä laajempien
online-käyttöohjeiden lopussa.
iSimplified declaration of conformity
Pelo presente, a Shell E.V. Charging Solutions B.V. declara
que o ponto de carregamento Basic está em conformidade
com a Diretiva 2014/53/EU. O texto completo da
declaração de conformidade da UE está disponível através
da ligação de código QR ou no  nal dos manuais online
expandidos.
nSimplified declaration of conformity
Shell E.V. Charging Solutions B.V. niniejszym oświadcza, że
punkt ładowania Basic jest zgodny z dyrektywą 2014/53/
UE. Pełny tekst deklaracji zgodności UE jest dostępny za
pośrednictwem kodu QR lub na końcu rozszerzonych
instrukcji obsługi dostępnych online.
1Simplified declaration of conformity
Spoločnosť Shell E.V. Charging Solutions B.V. týmto
vyhlasuje, že nabíjací bod Basic je v súlade so smernicou
2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je k
dispozícii prostredníctvom odkazu cez QR kód, prípadne na
konci rozšírených online návodov.
kSimplified declaration of conformity
A Shell E.V. Charging Solutions B.V. ezúton kijelenti, hogy a
Basic töltőpont megfelel a 2014/53/EU irányelvnek. Az EU
megfelelőségi nyilatkozat teljes szövege elérhető a
QR-kódos hivatkozáson keresztül, egyébként pedig a
bővített online kézikönyvek végén.
xSimplified declaration of conformity
Με το παρόν, η Shell E.V. Charging Solutions B.V. δηλώνει
ότι το σημείο φόρτισης Basic συμμορφώνεται με την
οδηγία 2014/53/EΕ. Το πλήρες κείμενο της δήλωσης
συμμόρφωσης ΕΕ είναι διαθέσιμο μέσω του συνδέσμου
στον κωδικό QR, διαφορετικά στο τέλος των διευρυμένων
online οδηγιών χρήσης.

15SRQIG02 | 08/2022
Manufactured by: Shell EV Charging Solutions B.V.
Rigakade 20, 1013 BC | Amsterdam, The Netherlands
[phone] | www.shellrecharge.com
Charge point serial number
