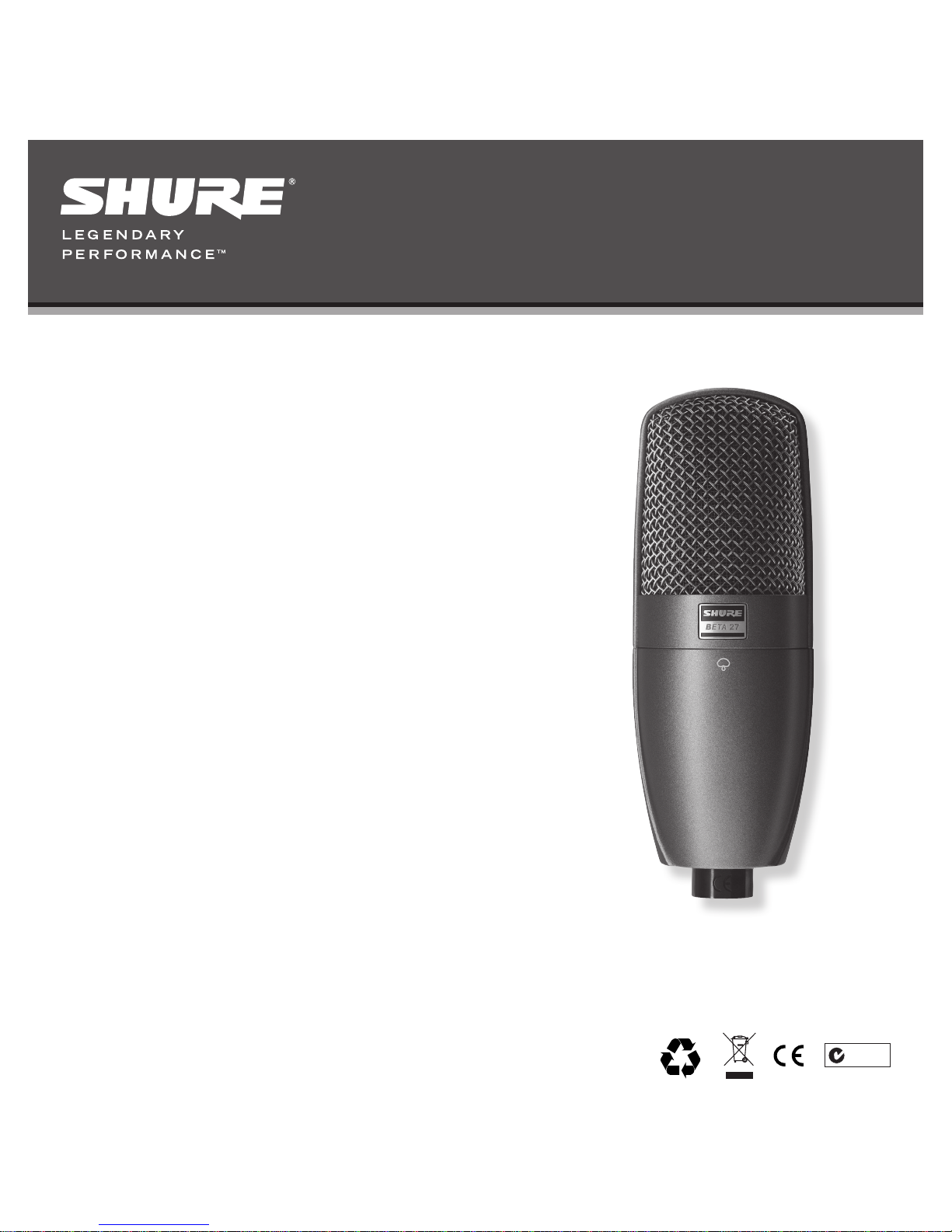

Shure BETA 27 User manual

©2010 Shure Incorporated
27A13709 (Rev. 1)
Printed in U.S.A. N108
Wired Microphones
BETA 27
BETA 27
Supercardioid Condenser Microphone
Microphone électrostatique supercardioïde
Supernieren-Kondensatormikrofon
Microfono supercardioide a condensatore
Micrófono de condensador de supercardioide
スーパーカーディオイドコンデンサ型マイクロホン

3
GENERAL DESCRIPTION
The Shure®Beta 27 is a studio-grade, side-address condenser microphone for
professional sound reinforcement. Its flat frequency response, low self noise, and
superior construction quality provide unerring precision in demanding performance
and recording environments. A tight supercardioid pattern ensures high gain-
before-feedback, maximum isolation from other sound sources, and consistent
off-axis rejection.
FEATURES
• Supercardioid polar pattern targets intended sound source with minimized bleed
from off axis sound sources
• 1inch,externallybiased,ultra-thin,2.5μm,24Karatgold-layered,lowmass,
Mylar®diaphragm provides superior transient response
• Class A, discrete, transformerless preamplifier for transparency, extremely
fast transient response, no crossover distortion, and minimal harmonic and
intermodulation distortions
• Premium electronic components and gold-plated internal and external
connectors
• Subsonic filter eliminates rumble from mechanical vibration below 17 Hz
• Switchable 15 dB pad for handling extremely high sound pressure levels (SPLs)
• 3-position low-frequency filter switch reduces unwanted background noise or
counteracts proximity effect
• Integrated three-stage “pop” protection grille reduces plosives and other breath
noise
• Internal shock mount reduces handling and stand noise
PERFORMANCE CHARACTERISTICS
• Low self-noise
• Consistent, highly directional polar response
• Exceptional low-frequency reproduction
• Extremely high SPL handling
• High output level
• Extended frequency response
• No crossover distortion
Stand Adapter
Thread the supplied stand adapter onto a floor or boom stand, then thread the
microphone onto the adapter.
NOTE: When in quiet recording environments, use of an isolating shock mount
can reduce low-frequency mechanical vibrations transmitted through the stand.
Visit www.shure.com for more information.
Positioning the Microphone
The front of the microphone is marked by the Shure logo. Position this side toward
the sound source.
Selecting Low-Frequency Response
A three-position switch on the back of the microphone lets you adjust the low-fre-
quency response. Use the low-frequency filter to reduce wind noise, room noise,
or proximity effect.
Flat response. Provides the most natural sound in most applications.
Low frequency cutoff. Provides an 18 dB-per-octave cutoff at 80 Hz. Helps
eliminate floor rumble and low-frequency room noise from heating and air
conditioning systems. This setting may also be used to compensate for proximity
effect or to reduce low frequencies that make an instrument sound dull or muddy.
Low frequency rolloff. Provides a 6 dB-per-octave rolloff filter at 115 Hz.
Use this to compensate for proximity effect or to reduce low frequencies that
could make an instrument sound dull or muddy.
Setting Attenuation
The attenuation switch lets you reduce the signal level without altering the fre-
quency response. This can prevent extremely loud sounds from overloading the
microphone.
0 dB For “quiet” to “normal” sound levels.
-15 dB For use with extremely loud sound sources such as drums, horns, or loud
guitar cabinets.
Load Impedance
Maximum SPL capability, output clipping level, and dynamic range vary with the
input load impedance of the preamplifier to which you connect the microphone.
Shurerecommendsaminimuminputloadimpedanceof1000Ω.Mostmodernmi-
crophone preamplifiers meet this requirement. Higher impedance results in better
performance for these specifications.
Applications
• Electric guitar and bass amplifiers
• Brass and woodwind instruments
• Orchestras, choirs, and wind ensembles
• Overhead miking of drums and percussion instruments
• Close-miking of acoustic instruments such as piano, guitar, violins, drums, and
percussion
• Low-frequency instruments such as double bass and kick drum
• Vocals and speech
Note: Sound quality is strongly affected by microphone location and room acous-
tics. To achieve the best overall sound for a particular application, it may be neces-
sary to experiment with microphone placement and room treatments.
Integral Pop Filter
The microphone grille consists of 3 separate mesh layers that act as an integral
pop filter. This helps reduce wind and breath noise. Depending on the performer,
an external pop-protection screen or windscreen may be necessary when close-
miking vocalists.
Power Requirements
Thismicrophonerequiresphantompowerandperformsbestwitha48Vdcsupply
(IEC-268-15/DIN45596).However,itwilloperatewithslightlydecreasedhead-
room and sensitivity with supplies as low as 11 Vdc.
Most modern mixers provide phantom power. You must use a balanced micro-
phone cable: XLR-to-XLR or XLR-to-TRS.

4
SPECIFICATIONS ACCESSORIES AND PARTS
Furnished Accessories
ShureLock™ Black Swivel Adapter A32M
Padded, Zippered Carrying Bag A27ZB
Optional Accessories
Windscreen A32WS
Popper Stopper™ PS-6
ShureLock™ Rubber Isolated Shock Mount A27SM
CERTIFICATION
EligibletobearCEMarking.ConformstoEuropeanEMCDirective2004/108/EC.
Meets Harmonized Standards EN55103-1:1996 and EN55103-2:1996, for residen-
tial (E1) and light industrial (E2) environments.
The Declaration of Conformity can be obtained from:
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078Heilbronn,Germany
Phone:+49713172140
Fax:+497131721414
Email: [email protected]
Type Condenser (externally biased)
Frequency Response 20 to 20,000Hz
Polar Pattern Supercardioid
Output Impedance 160Ω
Sensitivity
(at 1 kHz, open circuit
voltage)
−37dBV/Pa(14.1mV)
1Pascal=94dBSPL
Maximum SPL
(1 kHz at 1% THD)
1000 Ω load: 134dB(148dB,Padon)
2500 Ω load: 140dB(154dB,Padon)
THD of microphone preamplifier when applied input
signal is equivalent to cartridge output at specified
SPL
Signal-to-Noise Ratio
(referencedat94dB
SPL at 1 kHz)
86 dB
S/Nratioisdifferencebetween94dBSPLand
equivalent SPL of self noise, A-weighted
Dynamic Range
(at 1 kHz)
1000 Ω load: 126 dB
2500 Ω load: 132 dB
Common Mode
Rejection
(10 Hz to 100 kHz)
> 50 dB
Clipping Level
(20Hz-20 kHz at 1%
THD)
1000 Ω load: 2.0 dBV
2500 Ω load: 8.5 dBV
Self Noise
(typical, equivalent SPL,
A-weighted)
8.5 dB
Polarity Positive pressure on diaphragm produces positive
voltage on pin 2 with respect to pin 3
Weight Net: 428g(15oz.)
With Stand Mount: 537 g (18.9 oz.
Switch Attenuator: 0,−15dB
Low Frequency Response: flat; -6 dB/octave below
115 Hz; -18 dB/octave below 80 Hz
Connector Three-pin professional audio (XLR), male
Power Requirements 11 to 52 Vdc phantom, 6 mA

5
DESCRIPTION GÉNÉRALE
Le Shure®Beta 27 est un microphone électrostatique de qualité studio à capture
latérale destiné aux applications de sonorisation professionnelle. Sa réponse en
fréquence linéaire, son bas niveau de bruit propre et sa qualité de fabrication sans
égale assurent une précision infaillible aussi bien sur scène que dans les envi-
ronnements d’enregistrement exigeants. Une configuration supercardioïde serrée
garantit un gain élevé avant Larsen, une isolation maximum des autres sources
sonores et un rejet cohérent des sons hors axe.
CARACTÉRISTIQUES
• La courbe de directivité supercardioïde cible la source sonore désirée avec une
atténuation maximale des sons hors axe
• Le diaphragme Mylar®ultra-mince de 25 mm, polarisé extérieurement, à couche
d’or24caratsde2,5µmetdefaiblemasseassureuneréponsetransitoire
inégalée.
• Préamplificateur discret, sans transformateur, de classe A, assurant la
transparence, une réponse transitoire extrêmement rapide, l’absence de
distorsion de croisement et des distorsions harmoniques et d’intermodulation
minimales
• Intègre des composants électroniques haut de gamme et des connecteurs
internes et externes plaqués or.
• Un filtre subsonique élimine le ronflement du aux vibrations mécaniques en
dessous de 17 Hz
• Un sélecteur d’atténuation commutable de 15 dB permet de prendre en charge
des niveaux de pression acoustique élevés (SPL).
• Un filtre coupe-bas commutable à 3 positions contribue à minimiser les bruits
de fond indésirables et à compenser l’effet de proximité.
• La grille intégrée de protection anti-bruit à trois étages réduit les plosives et
autres bruits de respiration.
• La suspension antichoc interne réduit les bruits provenant du pied et de la
manipulation
CARACTÉRISTIQUES DES PERFORMANCES
• Niveau de bruit propre très bas
• Réponse polaire constante hautement directionnelle
• Reproduction des basses fréquences exceptionnelle
• Prise en charge de niveaux de pression acoustique extrêmement élevés
• Niveau de sortie élevé
• Réponse en fréquence étendue
• Aucune distorsion de croisement
Adaptateur de support
Visser l’adaptateur de pied fourni sur un pied de micro ou un flexible, puis visser le
microphone sur l’adaptateur.
REMARQUE : Dans les environnements d’enregistrement silencieux, l’utilisation
d’une suspension antichoc isolante peut limiter les vibrations mécaniques trans-
mises via le support. Pour plus de détails, visiter www.shure.com.
Mise en place du microphone
Le logo Shure apparaît sur le devant du microphone. Placer le microphone de
sorte que ce côté soit en face de la source sonore.
Sélection d’une réponse en basse fréquence
Un commutateur à trois positions situé à l’arrière du microphone permet le réglage
de la réponse en basse fréquence. Utiliser le filtre à basse fréquence pour réduire
le bruit du vent, le bruit ambiant ou l’effet de proximité.
Réponse uniforme. Produit le son le plus naturel dans la plupart des
applications.
Coupure des basses fréquences. Offre un pouvoir de coupure de 18 dB
par octave à 80 Hz. Aide à éliminer le ronflement de plancher et les bruits à basse
fréquence provenant des systèmes de chauffage et de climatisation. Ce réglage
peut être également utilisé pour compenser l’effet de proximité ou pour réduire les
basses fréquences qui peuvent rendre le son d’un instrument terne ou lourd.
Atténuation de basse fréquence. Fournit un filtre d’atténuation de 6 dB par
octave à 115 Hz. Utiliser ce réglage pour compenser l’effet de proximité ou pour
réduire les basses fréquences qui pourraient rendre le son d’un instrument terne
ou lourd.
Réglage de l’atténuation
Le sélecteur d’atténuation permet de réduire le niveau du signal sans modifier la
réponse en fréquence. Ceci évite que des sons extrêmement puissants entraînent
une surmodulation du microphone.
0 dB Pour les niveaux sonores « faibles » à « normaux ».
-15 dB Pour les sources sonores extrêmement bruyantes, telles que les batteries,
les cuivres ou les caisses de guitares à forte résonance.
Impédance de charge
La capacité NPA maximum, le niveau d’écrêtage en sortie et la gamme dynamique
varient avec l’impédance de charge d’entrée du préamplificateur auquel le mi-
crophone est branché. Shure recommande une impédance de charge d’entrée
d’aumoins1000Ω,disponiblesurlaplupartdespréamplificateursdemicrophone
modernes. Une impédance élevée donne de meilleures performances pour ces
spécifications.
Applications
• Reprise d’amplificateurs de guitare et de basse électriques
• Cuivres et bois
• Orchestres, choeurs et ensembles d’instruments à vent
• Prise de son en overhead des batteries et percussions
• Prise de son en proximité d’instruments acoustiques tels que le piano, la
guitare, les violons, la batterie et les percussions
• Instruments à basse fréquence tels que la contrebasse et la grosse caisse
• Chant et voix parlée
Remarque : Le placement du microphone et l’acoustique des locaux ont des
répercussions significatives sur la qualité du son. Pour obtenir le meilleur son dans
une application donnée, il peut être souhaitable de faire des essais de placement
du microphone et de traitements de la pièce.
Filtre anti-bruit intégré
La grille du microphone consiste en 3 couches de mailles distinctes agissant
comme filtre anti-bruit intégré. Cela contribue à réduire les bruits de vent et de res-
piration. Suivant l’utilisateur, un écran anti-bruit externe ou une bonnette anti-vent
peut s’avérer nécessaire pour enregistrer des voix à faible distance.
Alimentation
Ce microphone exige une alimentation fantôme et donne les meilleurs résultats
avecunealimentationde48Vc.c.(IEC-268-15/DIN45596).Cependant,l’usage
est possible avec une alimentation minimale de 11 V c.c., au prix d’une réserve de
dynamique et d’une sensibilité légèrement réduites.
La plupart des mélangeurs modernes offrent une alimentation fantôme. Il
est nécessaire d’utiliser un câble de microphone symétrique : XLR-XLR ou
XLR-Jack.

6
Caractéristiques ACCESSOIRES ET PIÈCES
Accessoires fournis
Adaptateur de support noir ShureLock™ A32M
Sac fourre-tout pour le transport rembourré à fermeture éclair A27ZB
Accessoires en option
Bonnette anti-vent A32WS
Filtre Anti-Pop PS-6
Monture silentbloc élastique ShureLock™ A27SM
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive européenne CEM
2004/108/CE.ConformeauxnormesharmoniséesEN55103-1:1996etEN55103-
2:1996 pour les environnements résidentiels (E1) et d’industrie légère (E2).
La déclaration de conformité peut être obtenue de l’adresse suivante:
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Homologation EMEA
Wannenacker Str. 28
D-74078Heilbronn,Germany
Phone:+49713172140
Fax:+497131721414
Email: [email protected]
Type Condensateur (à polarisation externe)
Réponse en fréquence 20 à 20.000Hz
Courbe de directivité Supercardioïde
Impédance de sortie 160Ω
Sensibilité
(à 1 kHz, tension en
circuit ouvert)
–37dBV/Pa(14,1mV)
1Pascal=94dBNPA
NPA maximum
(1 kHz avec DHT de
1 %)
charge de 1000 Ω: 134dB
charge de 2500 Ω: 140dB
Rapport signal/bruit
(mesuréà94dBNPA
à 1 kHz)
86 dB
Le rapport signal/bruit est la différence entre le
NPAde94dBetleNPAéquivalentdubruitpropre
pondéré en A
Plage dynamique
(à 1 kHz)
charge de 1000 Ω: 126 dB
charge de 2500 Ω: 132 dB
Rejet en mode
commun
(10 Hz à 100 kHz)
> 50 dB
Niveau d’écrêtage
(20Hz-20 kHz avec
DHT de 1 %)
charge de 1000 Ω: 2,0 dBV
charge de 2500 Ω: 8,5 dBV
La DHT du préamplificateur de microphone appli-
quée au signal d’entrée est équivalente à la sortie
de la capsule pour la valeur NPA spécifiée.
Bruit propre
(typique, équivalent
NPA, pondéré en A)
8,5 dB
Polarité Une pression acoustique positive sur le diaphragme
produit une tension positive sur la broche 2 par rap-
port à la broche 3.
Poids Net: 428g
Interrupteur Atténuateur: 0, –15 dB
Réponse en basse fréquence: Uniforme ; -6 dB par
octave en dessous de 115 Hz ; -18 dB par octave
en dessous de 80 Hz
Connecteur Audio professionnel à trois broches (XLR), mâle
Alimentation 11 à 52 V c.c. fantôme, 6 mA

7
ALLGEMEINE BESCHREIBUNG
Das Shure®Beta27isteinvonderSeitezubesprechendesKondensatormikrofon
zur professionellen Beschallung in Studioqualität. Linearer Frequenzgang, ger-
ingesEigenrauschenundausgezeichneteKonstruktionsqualitätermöglichenun-
fehlbare Präzision bei anspruchsvollen Vorstellungs- und Aufnahmeumgebungen.
Die eng gebündelte Supernieren-Richtcharakteristik gewährleistet maximale
Rückkopplungssicherheit, maximale Isolierung von anderen Schallquellen und
gleichmäßige Unterdrückung außeraxialer Schallquellen.
TECHNISCHE EIGENSCHAFTEN
• Supernieren-Richtcharakteristik erfasst die beabsichtigte Schallquelle bei
minimaler Empfindlichkeit gegenüber außeraxialen Schallquellen
• Überlegenes Einschwingverhalten durch extern polarisierte, ultradünne (2,5
µm),vergoldete(24Karat)Mylar®-Membran mit 1 Zoll Durchmesser und
geringer Masse
• TransformatorloserdiskreterVorverstärkerderKlasseAbietetTransparenz
und extrem schnelles Einschwingverhalten ohne Übernahmeverzerrung mit
minimalemKlirrfaktor
• ErstklassigeelektronischeKomponentenundvergoldeteinterneundexterne
Verbindungen
• RumpelfiltereliminiertStörungendurchmechanischeVibrationenunter17Hz
• Schaltbare 15-dB-Vordämpfung zur Bewältigung äußerst hoher
Schalldruckpegel
• LowCut-Filter mit 3 Stellungen verringert Hintergrundgeräusche und wirkt dem
Nahbesprechungseffekt entgegen
• Eingebauter dreistufiger Poppschutzgrill verringert „Popp“- und andere
Atemgeräusche
• Interner Erschütterungsabsorber verringert Handhabungs- und Stativgeräusche
LEISTUNGSMERKMALE
• Geringes Eigenrauschen
• Gleichförmige,enggebündelteRichtcharakteristik
• AußergewöhnlicheWiedergabeimTiefbassbereich
• Bewältigung extrem hoher Schalldruckpegel
• Hoher Ausgangspegel
• Erweiterter Frequenzgang
• KeineÜbernahmeverzerrung
Stativadapter
Die mitgelieferte Mikrofonklemme auf ein Stativ montieren und dann das Mikrofon
andieKlemmeschrauben.
HINWEIS: InruhigenAufnahmeumgebungenkönnenniederfrequentemecha-
nische Vibrationen, die durch das Mikrofonstativ übertragen werden, durch
Verwendung eines isolierenden Erschütterungsabsorbers gedämpft werden.
Weitere Informationen finden Sie im Internet unter www.shure.com.
Platzierung des Mikrofons
Die Vorderseite des Mikrofons weist das Shure-Logo auf. Diese Seite zur
Schallquelle richten.
Einstellung des Frequenzgangs im Tiefbassbereich
EindreistufigerSchalteranderRückseitedesMikrofonsermöglichtdieEinstellung
desBassfrequenzgangs.MitHilfedesHochpassfilterskönnenWind-oder
Raumgeräusche sowie der Nahbesprechungseffekt reduziert werden.
Linearer Frequenzgang. Bietet bei den meisten Anwendungen den
natürlichstenKlang.
Steilflankiger Hochpassfilter. Bietet eine Begrenzung von 18-dB/Oktave
bei 80 Hz. Trägt zur Unterbindung von Bodenrumpeln und niederfrequenten
RaumgeräuschenvonHeizungs-undKlimaanlagenbei.DieseEinstellungkann
auchzurKompensationdesNahbesprechungseffektsoderzurVerringerung
niedriger Frequenzen, die ein Instrument dumpf oder unsauber klingen lassen,
verwendet werden.
Bassabsenkungs-Rolloff. Bietet einen Rolloff von 6 dB pro Oktave un-
ter115HzunddientzurKompensationdesNahbesprechungseffektsoderzur
Verringerung niedriger Frequenzen, die ein Instrument dumpf oder unsauber
klingen lassen.
Einstellung der Bedämpfung
DerBedämpfungsschalterermöglichtdieVerringerungdesSignalpegels,ohne
den Frequenzgang zu verändern. Dadurch kann verhindert werden, dass extrem
lauteTönedasMikrofonüberlasten.
0 dB für „leise“ bis „normale“ Schallpegel.
-15 dB zur Verwendung mit extrem lauten Schallquellen wie Schlagzeug,
Blechblasinstrumenten oder lauten Gitarrenlautsprechern.
Abschlussimpedanz
Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel und
der Dynamikbereich schwanken in Abhängigkeit von der Eingangsimpedanz
des Vorverstärkers, an den das Mikrofon angeschlossen wird. Shure emp-
fiehlteineminimaleEingangsimpedanzvon1000Ω.Diemeistenmodernen
MikrofonvorverstärkererfüllendieseAnforderung.HöhereImpedanzenergeben
bessere Werte für diese Spezifikationen.
Verwendungsmöglichkeiten
• Elektrogitarren- und Bassgitarrenverstärker
• Blech- und Holzblasinstrumente
• Orchester,ChöreundBläserensembles
• Drums und Schlaginstrumente (Mikrofonabnahme von oben)
• MikrofonnahabnahmevonAkustikinstrumenten,wiez.B.Klavier,Gitarreund
Streicher
• Bassinstrumente,wiez.B.KontrabassundBassdrum
• Gesang und Sprache
Hinweis: DieKlangqualitäthängterheblichvonderMikrofonplatzierungund
der Raumakustik ab. Zur Erzielung des besten Gesamtklangs für eine bestim-
mte Anwendung ist es eventuell notwendig, mit der Mikrofonplatzierung und
Veränderungen am Raum zu experimentieren.
Eingebauter Poppfilter
Der Mikrofongrill besteht aus drei separaten Schichten, die als eingebauter
Poppfilter wirken. Dies trägt zur Verringerung von Atem- und Windgeräuschen bei.
BeiNahabnahmenvonSängernistabhängigvomKünstlereventuelleinexterner
Poppschutz oder Windschutz erforderlich.
Versorgungsspannungen
DiesesMikrofonbenötigtPhantomspeisung.DiebesteLeistungwirdbeieiner
Speisungmit48VGleichspannungerzielt(IEC-268-15/DIN45596).DasMikrofon
funktioniert ebenfalls bei geringer Spannung, jedoch mit leicht verringerter
Leistungsreserve und Empfindlichkeit.
Die meisten modernen Mischpulte bieten Phantomspeisung. Ein symmetrisches
Mikrofonkabel ist zu verwenden: XLR-zu-XLR bzw. XLR-zu-TRS.

8
TECHNISCHE DATEN ZUBEHÖRTEILE
Mitgeliefertes Zubehör
Schwarzer schwenkbarer ShureLock™-Mikrofonstativhalter A32M
Gepolsterte Tragetasche mit Reißverschluss A27ZB
Sonderzubehör
Windschutz A32WS
Popper Stopper™ PS-6
ShureLock™-Erschütterungs-Absorber mit Gummiisolierung A27SM
ZERTIFIZIERUNG
ZurCE-Kennzeichnungberechtigt.EntsprichtdereuropäischenRichtliniezurelek-
tromagnetischenVerträglichkeit2004/108/EG.EntsprichtdenAnforderungender
harmonisierten Normen EN55103-1:1996 und EN55103-2:1996 für Wohngebiete
(E1) und Leichtindustriegebiete (E2).
DieKonformitätserklärungistüberdieuntenstehendeAdresseerhältlich:
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Abteilung: EMEA-Zulassung
Wannenacker Str. 28
D-74078Heilbronn,Germany
Tel:+49713172140
Fax:+497131721414
Email: [email protected]
Typ Kondensator(externpolarisiert)
Übertragungsbereich 20 bis 20.000Hz
Richtcharakteristik Superniere
Ausgangsimpedanz 160Ω
Empfindlichkeit
(bei 1 kHz,
Leerlaufspannung)
–37dBV/Pa(14,1mV)
1Pascal=94dBSchalldruckpegel
Maximaler
Schalldruckpegel
(1 kHz bei 1 %
Gesamtklirrfaktor)
1000 Ω Last: 134dB
2500 Ω Last: 140dB
Signalrauschabstand
(bezogenauf94dB
Schalldruckpegel bei 1 kHz)
86 dB
Signalrauschabstand ist die Differenz zwischen
94dBSchalldruckpegelunddemäquivalenten
Schalldruckpegel des Eigenrauschens mit
Bewertungskurve A.
Dynamikbereich
(bei 1 kHz)
1000 Ω Last: 126 dB
2500 Ω Last: 132 dB
Gleichtaktunterdrückung
(mindestens 10 Hz bis 100
kHz)
> 50 dB
Begrenzungspegel
(20Hz-20 kHz bei 1%
Gesamtklirrfaktor)
1000 Ω Last: 2,0 dBV
2500 Ω Last: 8,5 dBV
Gesamtklirrfaktor des Mikrofon-Vorverstärkers,
wenn das anliegende Eingangssignal
beim angegebenen Schalldruckpegel dem
Kapselausgangäquivalentist.
Eigenrauschen
(typisch, äquivalenter
Schalldruckpegel, dB(A))
8,5 dB
Polarität Positiver Druck an der Membran erzeugt posi-
tive Spannung an Pin 2 in Bezug auf Pin 3.
Gewicht Netto: 428g
Schalter Dämpfungsglied: 0, –15 dB
Bassabsenkung: Linearer Frequenzgang; -6
dB pro Oktave unterhalb von 115 Hz; -18 dB
pro Oktave unterhalb von 80 Hz
Stecker Dreipoliger (XLR) Profi-Audiostecker
Versorgungsspannungen 11 bis 52 V DC Phantom, 6 mA

9
DESCRIZIONE GENERALE
Il modello Shure®Beta 27 è un microfono a condensatore per ripresa laterale per
uso in studio studiato per applicazioni professionali di amplificazione. Risposta
in frequenza piatta, basso rumore generato internamente e qualità superiore di
costruzione garantiscono assoluta precisione in ambienti particoarmente difficili,
durante spettacoli o in fase di registrazione. Il rigido diagramma a supercardioide
consente un guadagno maggiore a monte della retroazione, massimo isolamento
da altre sorgenti sonore e reiezione continua dei suoni fuori asse.
CARATTERISTICHE
• Diagramma polare supercardioide che individua la sorgente sonora desiderata
con fuoriuscita minima da sorgenti sonore fuori asse.
• Diaframma in Mylar®da 1 pollice, polarizzato esternamente, ultrasottile (2,5
μm),placcatoinoro24Keleggerissimo,perottenereunarispostasuperioreai
transitori.
• Preamplificatore di classe A, discreto, senza trasformatore per la limpidezza del
suono, con risposta velocissima ai transitori, assenza di distorsione di incrocio e
riduzione al minimo delle distorsioni armonica e di intermodulazione.
• Componenti elettronici di prima qualità e connettori interni ed esterni placcati in
oro.
• Filtro subsonico per l’eliminazione dei rumori generati dalle vibrazioni
meccaniche a frequenza minore di 17 Hz.
• Attenuatore inseribile da 15 dB, per consentire l’uso del microfono con livelli di
pressione sonora (SPL) altissimi.
• Filtro a 3 posizioni per basse frequenze, che riduce i rumori di fondo
indesiderati o compensa l’effetto di prossimità.
• Griglia protettiva integrata a tre stadi per la riduzione dei rumori provocati dalla
pronuncia di consonanti esplosive e dalla respirazione.
• Supporto antivibrazioni interno per la riduzione del rumore dovuto agli
spostamenti del microfono ed alle vibrazioni del sostegno.
CARATTERISTICHE DELLE PRESTAZIONI
• Basso rumore generato internamente
• Risposta polare uniforme ad elevata direttività
• Riproduzione eccezionale delle basse frequenze.
• Tollerabilità di altissimi livelli di pressione sonora (SPL)
• Livello elevato di uscita
• Risposta in frequenza a larga banda
• Assenza di distorsione di incrocio
Adattatore per sostegno
Fissate l’adattatore per supporto in dotazione ad un’asta da pavimento o ad una
giraffa ed avvitate il microfono sull’adattatore stesso.
NOTA: se utilizzato in ambienti di registrazione silenziosi, l’impiego di un supporto
antivibrazioni può ridurre le vibrazioni meccaniche a basse frequenze trasmesse
attraverso il supporto del microfono. Visitate il sito Web www.shure.com per ulte-
riori informazioni.
Posizionamento del microfono
La parte anteriore del microfono è contrassegnata dal logotipo Shure. Rivolgere
questo lato verso la sorgente sonora.
Selezione della risposta alle basse frequenze
L’interruttore a tre posizioni, sulla parte posteriore del microfono, consente di
regolare la risposta del microfono alle basse frequenze. Usate il filtro a bassa fre-
quenza per ridurre il rumore del vento o ambientale o l’effetto di prossimità.
Risposta piatta: consente di ottenere il suono più naturale nella maggior
parte delle applicazioni.
Taglio alle basse frequenze: fornisce un’attenuazione di 18 dB/ottava, con
frequenza di taglio ad 80 Hz. Facilita l’eliminazione dei rumori del palcoscenico
o di altri rumori a basse frequenze della sala, ad esempio il brusio proveniente
da impianti di riscaldamento o climatizzazione. Questa impostazione può essere
impiegata anche per compensare l’effetto di prossimità o per ridurre le basse fre-
quenze che possono rendere il suono di uno strumento piatto o non nitido.
Attenuazione graduale alle basse frequenze: fornisce un’attenuazione di 6
dB/ottava, con filtro a banda di transizione stretta a 115 Hz. Usatelo per compen-
sare l’effetto di prossimità o per ridurre le basse frequenze che possono rendere il
suono di uno strumento piatto o non nitido.
Impostazione dell’attenuazione
L’interruttore di attenuazione riduce il livello del segnale senza modificare la ris-
posta in frequenza. In questo modo è possibile impedire che livelli di pressione
sonora troppo elevati sovraccarichino il microfono.
0 dB: per ottenere livelli sonori da “silenzioso” a “normale”.
-15 dB Per l’uso con sorgenti sonore molto forti, quali batterie, corni o casse di
chitarre ad alto volume.
Impedenza di carico
Le prestazioni in relazione al livello di pressione sonora, il livello di limitazione
in uscita (clipping) e la gamma dinamica variano secondo l’impedenza di carico
in ingresso del preamplificatore a cui è collegato il microfono. Shure consiglia
un’impedenzadicaricoiningressodialmeno1000Ω;lamaggiorpartedipream-
plificatori microfonici moderni soddisfa tale requisito. Con questi dati tecnici, una
maggiore impedenza implica prestazioni migliori.
Applicazioni
• Amplificatori per chitarre e bassi elettrici.
• Ottoni e strumentini.
• Orchestre, cori ed ensemble di strumentini.
• Ripresa dall’alto del suono della batteria o di percussioni.
• Ripresa con il microfono molto vicino a strumenti acustici, quali ad esempio
piano, chitarra, violino, batteria, percussioni.
• Strumenti con basse frequenze, come ad esempio contrabbassi e cassa della
batteria.
• Canto e parlato
Nota: la qualità del suono dipende in misura notevole dalla collocazione del micro-
fono e dall’acustica della sala. Fate delle prove, spostando il microfono e variando
l’assetto del palco fino ad ottenere la migliore qualità sonora complessiva per
ciascuna applicazione.
Filtro antischiocco integrale
La griglia del microfono è dotata di 3 strati di maglie che fungono da filtro anti-
schiocco integrale. Ciò contribuisce a ridurre il rumore del vento e della respira-
zione. Se il cantante tiene il microfono vicino alla bocca, può essere necessario
installare, esternamente, uno schermo antischiocco o un antivento.
Alimentazione
Questo microfono richiede un’alimentazione virtuale e funziona in modo ottimale
conunatensionedialimentazionedi48Vc.c.(IEC-268-15/DIN45596).Funziona
con campo audio e sensibilità ridotti se riceve un’alimentazione inferiore, fino a 11
V c.c.
La maggior parte dei mixer d’oggi fornisce alimentazione virtuale. Adoperate un
cavo per microfono bilanciato: XLR/XLR oppure XLR/TRS.

10
SPECIFICHE TECNICHE ACCESSORI E PARTI DI RICAMBIO
Accessori in dotazione
Sostegno girevole ShureLock™, nero A32M
Custodia da trasporto morbida, imbottita, con cerniera A27ZB
Accessori opzionali
Antivento A32WS
Popper Stopper™ PS-6
Supporto antivibrazioni con sospensione in gomma
ShureLock™
A27SM
OMOLOGAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla
compatibilitàelettromagnetica2004/108/CE.Conformeallenormearmonizzate
EN55103-1:1996 ed EN55103-2:1996 per l’uso in ambienti domestici (E1) e indus-
triali leggeri (E2).
La dichiarazione di conformità può essere ottenuta da:
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Approvazione EMEA
Wannenacker Str. 28
D-74078Heilbronn,Germany
Phone:+49713172140
Fax:+497131721414
Email: [email protected]
Tipo Condensatore (polarizzato esternamente)
Risposta in frequenza 20 a 20.000Hz
Diagramma polare Supercardioide
Impedenza di uscita 160Ω
Sensibilità
(a 1 kHz, tensione a
circuito aperto)
–37dBV/Pa(14,1mV)
1Pascal=94dBdiSPL
Livello di pressione
sonora (SPL) massimo
(1 kHz a 1% di THD)
carico di 1000 Ω: 134dB
carico di 2500 Ω: 140dB
Rapporto segnale/
rumore
(riferitoa94dBdiSPL
a 1 kHz)
86 dB
Il rapporto segnale/rumore è la differenza tra un
SPLdi94dBel’SPLequivalentedelrumoregen-
erato internamente e misurato con filtro di ponder-
azione A
Gamma dinamica
(a 1 kHz)
carico di 1000 Ω: 126 dB
carico di 2500 Ω: 132 dB
Reiezione di modo
comune
(10 Hz-100 kHz)
> 50 dB
Livello di clipping
(20Hz-20 kHz a 1% di
THD)
carico di 1000 Ω: 2,0 dBV
carico di 2500 Ω: 8,5 dBV
Quando viene applicato il segnale di ingresso, la
distorsione armonica totale (THD) del preamplifica-
tore microfonico è equivalente all’uscita della cap-
sula al livello di pressione sonora specificato.
Rumore generato
internamente
(valore tipico, SPL
equivalente, filtro di pon-
derazione A)
8,5 dB
Polarità Una pressione positiva sul diaframma produce una
tensione positiva sul piedino 2 rispetto al piedino 3.
Peso Netto: 428g(15oz.)
Interruttore Attenuatore: 0, –15 dB
Risposta alle basse frequenze: Piatta; -6 dB per ot-
tava sotto i 115 Hz; -18 dB per ottava sotto i 80 Hz
Connettore Tipo audio, professionale, a tre piedini (XLR),
maschio
Alimentazione 11 a 52 V c.c. phantom, 6 mA

11
DESCRIPCION GENERAL
El Shure®Beta 27 es un micrófono de condensador de captación lateral con cali-
dad de estudio de grabación para el refuerzo de sonido profesional. Su respuesta
de frecuencia plana, bajo ruido autógeno y calidad de fabricación superior propor-
cionan precisión sin errores en entornos de rendimiento y grabación exigentes. El
patrón de supercardioide bien definido asegura un alto valor de ganancia antes de
realimentación, aislamiento máximo de otras fuentes sonoras y rechazo máximo
de los tonos fuera de su eje principal.
CARACTERISTICAS
• El patrón de captación polar de supercardioide capta la fuente de sonido
objetivo con pérdidas mínimas por fuentes de sonido fuera de su eje principal
• El diafragma de Mylar®de 1 pulgada, con compensación externa, ultradelgado,
de2,5µm,chapadoenorode24quilatesypocamasaofreceunarespuesta
superior ante perturbaciones transitorias
• El preamplificador clase A, discreto y sin transformador, ofrece transparencia
de reproducción, respuesta rápida a perturbaciones transitorias y evita la
distorsión cruzada, a la vez que minimiza los niveles de distorsión armónica y
de intermodulación.
• Componentes electrónicos de primera calidad y conectores internos y externos
chapados en oro
• El filtro subsónico elimina los zumbidos causados por vibraciones mecánicas
de menos de 17 Hz
• Interruptor de atenuación de 15 dB para manejar niveles intensos de presión
acústica (SPL)
• Filtro de baja frecuencia con interruptor de 3 posiciones que reduce los ruidos
no deseados o contrarresta el efecto de proximidad
• La protección de tres etapas contra chasquidos incorporada reduce la
captación de los chasquidos y otros ruidos del aliento
• Montaje amortiguado interno para reducir el ruido de la manipulación del
micrófono y del pedestal
CARACTERISTICAS DE RENDIMIENTO
• Bajo nivel de ruido autógeno
• Respuesta polar altamente direccional consistente
• Reproducción excepcional de frecuencias bajas
• Manejo de SPL extremadamente alto
• Señal de salida de alto nivel
• Respuesta de frecuencia ampliada
• Sin distorsión cruzada
Adaptador para pedestal
Enrosque el adaptador de pedestal provisto en un pedestal de piso o tipo jirafa y
luego enrosque el micrófono en el adaptador.
NOTA: En los entornos de grabación silenciosos, el uso de un soporte amortigua-
do aislante puede reducir las vibraciones mecánicas de baja frecuencia transmiti-
das a través del pedestal. Visite www.shure.com para más información.
Colocación del micrófono
La parte delantera del micrófono se identifica por medio del logotipo de Shure.
Coloque este lado hacia la fuente sonora.
Selección de respuesta de frecuencias bajas
El interruptor de tres posiciones en la parte posterior del micrófono le permite
ajustar la respuesta de frecuencias bajas. Utilice el filtro de baja frecuencia para
reducir los ruidos causados por el viento, el entorno o el efecto de proximidad.
Respuesta plana. Ofrece la reproducción más natural del sonido en la may-
oría de las situaciones.
Corte de frecuencias bajas. Introduce un filtro de 18 dB por octava con una
frecuencia de corte de 80 Hz. Ayuda a eliminar los ruidos transmitidos por el piso
y los ruidos de baja frecuencia causados por los sistemas de calefacción y aire
acondicionado. Esta selección también puede usarse para compensar el efecto
de proximidad o atenuar las señales de baja frecuencia que pueden hacer que un
instrumento suene poco definido o “apagado”.
Amortiguación progresiva de frecuencias bajas. Provee un filtro de atenu-
ación progresiva de 6 dB por octava a los 115 Hz. Utilice esto para compensar el
efecto de proximidad o atenuar las señales de baja frecuencia que pueden hacer
que un instrumento suene poco definido o “apagado”.
Ajuste de la atenuación
El interruptor de atenuación le permite reducir el nivel de la señal sin alterar la re-
spuesta de frecuencias. Esto puede evitar que señales extremadamente intensas
sobrecarguen el micrófono.
0 dB Para niveles sonoros “bajos” a “normales”.
-15 dB Para utilizarse con fuentes sonoras extremadamente intensas como tam-
bores, instrumentos de viento o amplificadores de guitarra.
Impedancia de carga
La capacidad máxima de SPL, el nivel de limitación y el rango dinámico varían
con la impedancia de carga de entrada del preamplificador al cual conecta el mi-
crófono. Shure recomienda una impedancia de carga de entrada mínima de 1000
Ω,ylamayoríadelospreamplificadoresdemicrófonosmodernoscumplencon
este requisito. La impedancia más alta da como resultado un mejor desempeño
para estas especificaciones.
Aplicaciones
• Amplificadores de guitarra eléctrica y bajo
• Instrumentos de viento
• Orquestas, coros, y conjuntos de instrumentos de viento
• Captación de tambores e instrumentos de percusión desde posición elevada
• La captación a poca distancia de instrumentos acústicos, tales como piano,
guitarra, violines, tambores e instrumentos de percusión
• Instrumentos de baja frecuencia, tales como contrabajo y bombo
• Voz hablada y cantada
Nota: La calidad del sonido es afectada significativamente por la colocación del
micrófono y la acústica de la sala. Para obtener el mejor sonido para una situación
particular, puede ser necesario experimentar con la colocación del micrófono y
modificaciones a la sala.
Filtro incorporado contra chasquidos
La rejilla del micrófono se compone de 3 capas independientes que actúan como
un filtro contra chasquidos integral. Esto ayuda a reducir los ruidos de respiración
y del viento. Dependiendo del artista, puede ser necesario colocar una protec-
ción externa contra chasquidos o un paravientos para captar cantantes a poca
distancia.
Requisitos de alimentación
El micrófono requiere alimentación phantom y rinde de manera óptima con una
fuentede48VCC(IEC-268-15/DIN45596).Sinembargo,funcionaconnivelesde
limitación y de sensibilidad reducidos con fuentes que suministren por lo menos
11 VCC.
La mayoría de las consolas mezcladoras modernas ofrecen alimentación phan-
tom. Es necesario usar un cable para micrófono equilibrado: XLR a XLR o XLR
a TRS.

12
ESPECIFICACIONES ACCESORIOS Y PIEZAS
Accesorios suministrados
Adaptador giratorio negro ShureLock™ A32M
Bolsa de transporte acolchada y con cremallera de cierre A27ZB
Accesorios opcionales
Paravientos A32WS
Popper Stopper™ PS-6
Soporte amortiguado de caucho ShureLock™ A27SM
CERTIFICACIONES
Califica para llevar la marca CE. Cumple con la directiva europea de EMC
2004/108/EC.SatisfacelasnormasarmonizadasEN55103-1:1996yEN55103-
2:1996 para entornos de uso residencial (E1) e industrial ligero (E2).
La declaración de conformidad se puede obtener de la siguiente dirección:
Representante autorizado en Europa:
Shure Europe GmbH
Casa matriz para Europa, Medio Oriente y Africa
Aprobación para región de EMEA
Wannenacker Str. 28
D-74078Heilbronn,Germany
Phone:+49713172140
Fax:+497131721414
Email: [email protected]
Tipo Condensador (de polarización externa)
Respuesta de
frecuencia
20 a 20.000Hz
Patrón polar Supercardioide
Impedancia de salida 160Ω
Sensibilidad
(a 1 kHz, voltaje en cir-
cuito abierto)
–37dBV/Pa(14,1mV)
1Pascal=94dBSPL
Nivel de presión
acústica (SPL) máx.
(1 kHz con 1% de dis-
torsión armónica total)
carga de 1000 Ω: 134dB
carga de 2500 Ω: 140dB
Relación de señal a
ruido
(conrespectoa94dB
SPL a 1 kHz)
86 dB
La relación de señal a ruido es la diferencia entre
94dBSPLyelSPLequivalentedelruidoautógeno
con ponderación A
Rango dinámico
(a 1 kHz )
carga de 1000 Ω: 126 dB
carga de 2500 Ω: 132 dB
Rechazo en modo
común
(10 Hz a 100 kHz)
> 50 dB
Nivel de limitación
(20Hz-20 kHz con 1%
de distorsión armónica
total)
carga de 1000 Ω: 2,0 dBV
carga de 2500 Ω: 8,5 dBV
THD del preamplificador del micrófono cuando la
señal de entrada que se aplica es equivalente a la
señal de salida de la cápsula para el SPL que se
especifica.
Ruido autógeno
(SPL equivalente típico,
ponderación A)
8,5 dB
Polaridad Una presión positiva en el diafragma del micrófono
produce un voltaje positivo en la clavija 2 con re-
specto a la clavija 3
Peso Neto: 428g(15oz.)
Conmutador Atenuador: 0, –15 dB
Respuesta de frecuencias bajas: Respuesta uni-
forme; -6 dB por octava a menos de 115 Hz; -18 dB
por octava a menos de 80 Hz
Conector Conector de audio de tres clavijas profesional (tipo
XLR), macho
Requisitos de
alimentación
11 a 52 VCC phantom, 6 mA

13
概 要
Shure®Beta27は、プロフェッショナルSR向けのスタジオグレードのサイドア
ドレスコンデンサ型マイクロホンです。そのフラットな周波数特性、低い自己雑
音、優れた構成により、要求される性能や録音環境にも的確な精度で応えます。
タイトなスーパーカーディオイド特性により、高いフィードバックマージン、他
の音源との分離性能の最大化、一貫した収音軸外の排除性能を実現します。
機能
• 狙った音源を捕らえ、収音軸外にある音源からの被りを最小限にする、スーパ
ーカーディオイド指向特性
• 大口径1インチ、外部バイアス、超薄型、2.5μmの24金メッキを施した軽量の
Mylar®ダイヤフラムにより、優れたトランジェントレスポンスを提供
• ディスクリートA級トランスレスタイプのプリアンプにより、高い透明度や高
速のトランジェントレスポンスを提供しながらクロスオーバー歪みをおさえ、
高調波歪みや相互変調歪みも最小化
• 高品質の電子部品や金メッキの外部および内部コネクタを使用
• サブソニックフィルタは、17Hz以下の機械的振動によるノイズを除去
• 切替可能な15dBのパッドで、非常に高い音圧レベル(SoundPressureLevel:
SPL)の音源に対応
• 3ポジション低周波フィルタスイッチにより、不必要なバックグラウンドノイ
ズや近接効果を低減
• 3層構造の｢ポップ｣フィルタ内蔵のグリルにより、ポップノイズやブレスノイ
ズを低減
• 内部ショックマウントにより、手持ちした際やスタンドのノイズを低減
性能特性
• 低い自己雑音
• 一貫した高指向性特性
• 優れた低域再現力
• 非常に高度なSPL処理
• 高い出力レベル
• 広範な周波数レスポンス
• クロスオーバー歪みが生じない
スタンドアダプタ
付属スタンドアダプタをフロアースタンドまたはブームスタンドにねじ込み、マ
イクロホンをアダプタに取り付けます。
注：静かな録音環境においてアイソレーションショックマウントを使用すると、
スタンドから伝わる低周波の機械的振動を低減することが可能です。詳細はwww.
shure.comをご覧ください。
マイクロホンの位置決め
Shureのロゴが付いている面がマイクロホンの前面です。音源に向かってこの面
を向けてください。
低周波レスポンスの選択
マイクロホン後部の3ポジション切替スイッチにより、低周波レスポンスを調整で
きます。ローカットフィルタを使用するとウィンドノイズや室内雑音、近接効果
を抑制できます。
フラットレスポンス。ほとんどの用途で最もナチュラルなサウンドを再生
します。
低周波カットオフ。80Hzで、オクターブ当たり18dBのカットオフを提供し
ます。冷暖房装置による床のランブルノイズや低周波の室内雑音を低減します。
この設定はまた、近接効果の補正または楽器音が鈍く濁るような低周波を低減す
るために使用できます。
低周波ロールオフ。115Hzで、オクターブ当り6dBのロールオフを提供し
ます。これを使用し、近接効果の補正または楽器音が鈍く濁るような低周波を低
減します。
アッテネーションの設定
アッテネーションスイッチを使用することで周波数レスポンスを変更せずに信号
レベルを低減することができます。これにより、非常に大きな音でマイクロホン
が過負荷状態になるのを防止します。
0 dB 「静寂」～「通常」のサウンドレベル。
-15 dB ドラム、ホーン、またはラウドギターキャビネット等の非常に大きな音
に使用。
負荷インピーダンス
最大SPL、出力クリッピングレベル、及びダイナミックレンジは、マイクロホ
ンを接続するプリアンプの入力負荷インピーダンスにより異なります。Shureで
は、最小でも1000Ωの入力負荷インピーダンスを推奨しており、ほとんどの最新
マイクロホンプリアンプがこの要件を満たしています。これらの仕様では、イン
ピーダンスが高いほどパフォーマンスが上がります。
用途
• エレキギター・ベース用アンプ
• 金管および木管楽器
• オーケストラ、合唱、吹奏楽
• ドラムや打楽器のオーバーヘッド収音
• ピアノ、ギター、バイオリン、ドラム、打楽器などのアコースティック楽器の
近接での収音
• コントラバス、キックドラムなどの低周波の楽器
• ボーカル及びスピーチ
注:音質はマイクロホンの位置および部屋の音響特性により大きな影響を受けま
す。用途に応じて全体的に最高の音が得られるよう、マイクロホンの配置と部屋
の特性への対応を試してみる必要があります。
内蔵ポップフィルタ
マイクロホングリルは3層メッシュレイヤーで構成されており、内蔵ポップフィル
タの役割を果たします。これによりウィンドノイズやブレスノイズが低減されま
す。クローズマイキングをする場合は、外部ポッププロテクションスクリーンま
たは、ウインドスクリーンを使用するとさらに効果的です。
使用電源
このマイクロホンにはファンタム電源が必要で、DC48Vの供給電圧（IEC-268-15/
DIN45596）が最適です。ヘッドルームと感度は若干減少しますが、DC11Vまで
低下しても動作させることができます。
大半の最新ミキサーにはファンタム電源が付いています。バランスマイクロホン
ケーブル:XLR-to-XLRまたはXLR-to-TRSを必ず使用してください。

14
仕様 アクセサリーおよびパーツ
付属アクセサリー
ShureLock™ブラックスイベルアダプタ A32M
クッション入りジッパー付きキャリングバッグ A27ZB
オプション・アクセサリー（別売）
ウインドスクリーン A32WS
ポップ・スクリーン PS-6
ShureLock™ゴム絶縁ショックマウント A27SM
認 証
CEマーキングに適格。欧州EMC指令2004/108/ECに適合。住宅(E1)および軽工業
(E2)環境に関し、EN55103-1:1996およびEN55103-2:1996の整合規格に対応。
適合宣言書は以下より入手可能です:
ヨーロッパ認定代理店:
Shure Europe GmbH
ヨーロッパ、中東、アフリカ地区本部：
部門:EMEA承認
Wannenacker Str. 28
D-74078Heilbronn,Germany
Phone:+49713172140
Fax:+497131721414
Eメール：[email protected]
型外部バイアス型コンデンサ
周波数特性 20～20,000Hz
指向特性 スーパーカーディオイド
出力インピーダンス 160Ω
感度
(1kHz、開回路電圧)
–37dBV/Pa(14.1mV)
1パスカル=94dBSPL
最大SPL
(1kHz(1%THD）)
1000 Ω負荷: 134dB
2500 Ω負荷: 140dB
S/N比
(94dBSPL、1kHzで
参照)
86 dB
信号対雑音(S/N)比は94dBSPLおよび自己雑音等価
SPL（Aウェイト）の間では異なります。
ダイナミックレンジ
(1 kHz)
1000 Ω負荷: 126 dB
2500 Ω負荷: 132 dB
同相除去
(10Hz～100kHz)
> 50 dB
クリッピングレベル
(20Hz-20 kHz (1%
THD）)
1000 Ω負荷: 2.0 dBV
2500 Ω負荷: 8.5 dBV
信号対雑音(S/N)比は94dBSPLおよび自己雑音等価
SPL（Aウェイト）の間では異なります。
自己雑音
(標準、等価SPL、Aウ
ェイト)
8.5 dB
極性 ダイヤフラムへの正の圧力により、3番ピンに対し
て2番ピンに陽極電圧が生成される
質量 本体: 428g
スイッチ アッテネータ: 0, –15 dB
低域ロールオフ: フラット;115Hz以下において、
オクターブあたり-6dBの減衰が得られます;80Hz
以下において、オクターブあたり-18dBの減衰が得
られます
コネクター プロオーディオ用3ピン(XLR)、オス
使用電源 11～52Vdcファンタム,6mA

15
180°
150°
120°
90°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
180°
150°
120°
90°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
250 Hz
500 Hz
1000 Hz 10000 Hz
6400 Hz
2500 Hz
20 200001000 1000050 100
9876543 2 876543
+10
0
–10
Hz
dB
29
156,2 mm
(6.15 in.)
55,88 mm
(2.20 in.)
61 cm (2 ft.) from sound source

www.shure.com
United States:
Shure Incorporated
5800 West Touhy Avenue
Niles, IL 60714-4608 USA
Phone: [phone]
Fax: [phone]
Email: [email protected]
©2009 Shure Incorporated
Europe, Middle East, Africa:
Shure Europe GmbH
Wannenäckestr. 28,
74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Asia, Pacific:
Shure Asia Limited
Unit 301, 3rd Floor
Citicorp Centre
18, Whitfield Road
Causeway Bay, Hong Kong
Phone: [phone]
Fax: [phone]
Email: [email protected]
Canada, Latin America,
Caribbean:
Shure Incorporated
5800 West Touhy Avenue
Niles, IL 60714-4608 USA
Phone: [phone]
Fax: [phone]
Email: [email protected]
