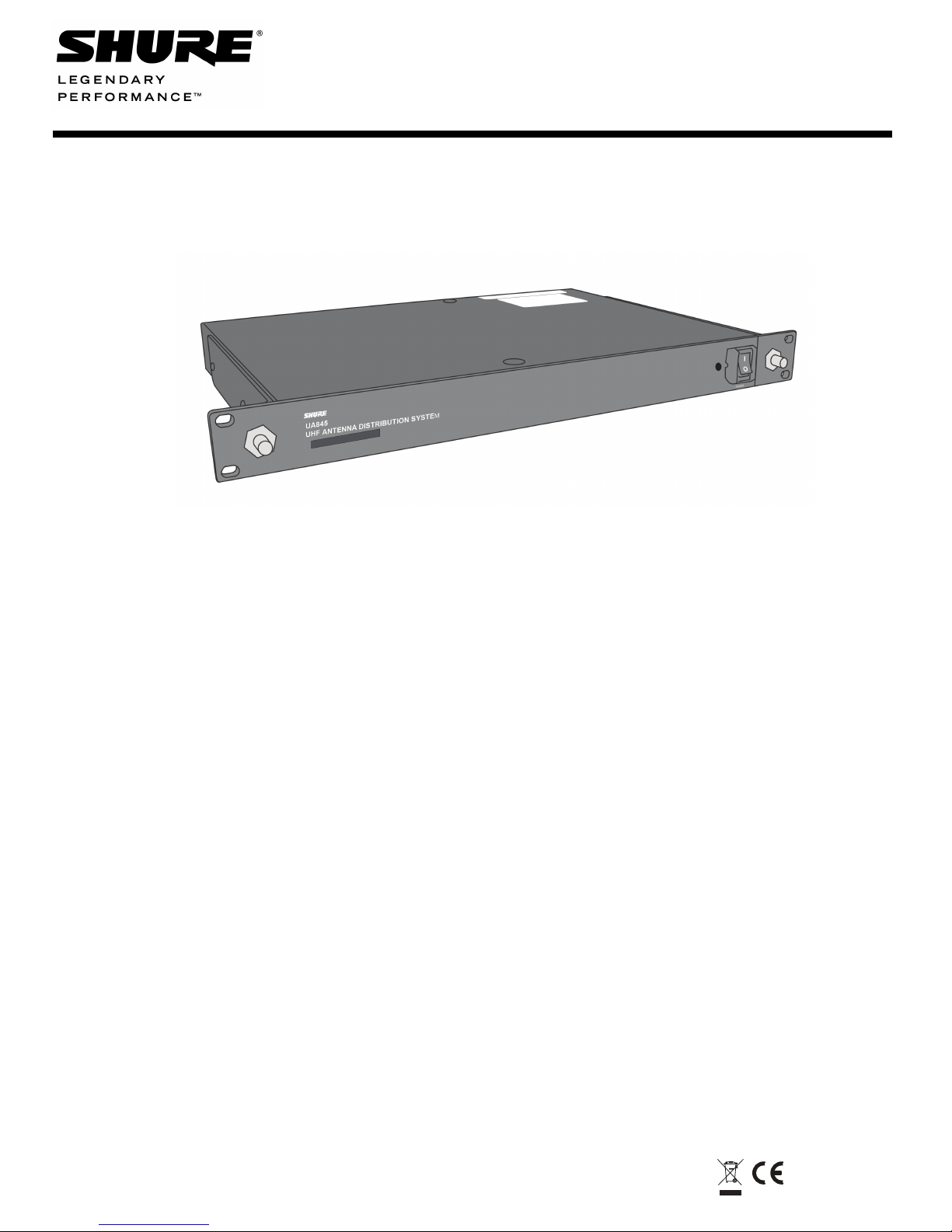

Shure UA845 User manual

MODEL UA845
USER GUIDE
©2009 Shure Incorporated
27F8635 (Rev. 11)
Printed in U.S.A.
ANTENNA DISTRIBUTION SYSTEM
USER'S GUIDE
RÉPARTITEUR D'ANTENNE
LE GUIDE DE L'UTILISATEUR
ANTENNENVERTEILERSYSTEM
BEDIENUNGSANLEITUNG
SISTEMA DE DISTRIBUCIÓN DE ANTENAS
GUÍA DEL USUARIO
SISTEMA DI DISTRIBUZIONE AD ANTENNE
GUIDA DELL'UTENTE

POWERING ON/POWERING OFF THE UA845
To avoid damaging internal components, the UA845 amplifier should be the last component in your system to be powered on.
To avoid damaging internal components, the UA845 amplifier should be the first component in your system to be powered off.
CONNECTING ANTENNA CABLES
Accidentally connecting the center cable pin (power supply) to the cable housing (ground) may cause internal component damage. Use
caution when installing cables.
MISE SOUS TENSION/MISE HORS TENSION DU UA845
Pour éviter d'endommager les composants internes, l'amplificateur UA845 doit être le dernier composant du système à être mis sous
tension.
Pour éviter d'endommager les composants internes, l'amplificateur UA845 doit être le premier composant du système à être mis hors
tension.
RACCORDEMENT DES CÂBLES D'ANTENNE
Le raccordement accidentel de la broche centrale du câble (alimentation) à la gaine du câble (masse) peut endommager les composants
internes. Installer les câbles avec précaution.
ENCENDIDO Y APAGADO DEL UA845
Para evitar dañar los componentes internos, el amplificador UA845 debe ser el último componente que se enciende en su sistema.
Para evitar dañar los componentes internos, el amplificador UA845 debe ser el primer componente que se apaga en su sistema.
CONEXION DE CABLES DE ANTENA
La conexión accidental de la clavija central del cable (fuente de alimentación) a la caja del cable (tierra) puede causar daño a los compo-
nentes internos. Tenga cuidado al instalar los cables.
AN-/AUSSCHALTEN DES UA845
Der Verstärker UA845 sollte als letzte Komponente Ihres System angeschaltet werden, um die Beschädigung interner Komponenten zu
vermeiden.
Der Verstärker UA845 sollte als erste Komponente Ihres System ausgeschaltet werden, um die Beschädigung interner Komponenten
zu vermeiden.
ANSCHLIESSEN DER ANTENNENKABEL
Wenn der mittlere Kabelstift (Stromversorgung) versehentlich mit dem Kabelgehäuse (Masse) in Kontakt kommt, kann dies zur Beschä-
digung interner Komponenten führen. Beim Anschließen der Kabel vorsichtig vorgehen.
ACCENSIONE/SPEGNIMENTO DEL MODELLO UA845
Per prevenire danni ai componenti interni, l'amplificatore UA845 va acceso per ultimo.
Per prevenire danni ai componenti interni, l'amplificatore UA845 va spento per primo.
COLLEGAMENTO DEI CAVI DELL'ANTENNA
Il collegamento accidentale del piedino del cavo centrale (alimentazione) all'alloggiamento del cavo (massa) può provocare danni ai com-
ponenti interni. Fate attenzione durante l'installazione dei cavi.
Last powered on
First powered off

! ISTRUZIONI IMPORTANTI PER LA SICUREZZA !
1. EGGETE queste istruzioni.
2. CONSERVATE queste istruzioni.
3. OSSERVATE tutte le avvertenze.
4. SEGUITE tutte le istruzioni.
5. NON usate questo apparecchio vicino all'acqua.
6. PULITE l'apparecchio SOLO con un panno asciutto.
7. NON ostruite alcuna apertura per l'aria di raffreddamento. Installate l'apparec-
chio seguendo le istruzioni del costruttore.
8. NON installate l'apparecchio accanto a fonti di calore quali radiatori, aperture
per l'efflusso di aria calda, forni o altri apparecchi (amplificatori inclusi) che gen-
erino calore.
9. NON modificate la spina polarizzata o con spinotto di protezione. Una spina polar-
izzata è dotata di due lame, una più ampia dell'altra. Una spina con spinotto è dot-
ata di due lame e di un terzo polo di messa a terra. La lama più ampia ed il terzo
polo hanno lo scopo di tutelare la vostra incolumità. Se la spina in dotazione non si
adatta alla presa di corrente, rivolgetevi ad un elettricista per far eseguire le modi-
fiche necessarie.
10. EVITATE di calpestare il cavo di alimentazione o di comprimerlo, specie in cor-
rispondenza di spine, prese di corrente e punto di uscita dall'apparecchio.
11. USATE ESCLUSIVAMENTE i dispositivi di collegamento e gli accessori specificati
dal costruttore.
12.
13. SCOLLEGATE l'apparecchio dalla presa di corrente in caso di temporali o di non uti-
lizzo per un lungo periodo.
14. RIVOLGETEVI a personale di assistenza qualificato per qualsiasi intervento. È nec-
essario intervenire sull'apparecchio ogniqualvolta sia stato danneggiato, in qualsiasi
modo, ad esempio in caso di danneggiamento di spina o cavo di alimentazione, ver-
samento di liquido sull'apparecchio o caduta di oggetti su di esso, esposizione
dell'apparecchio a pioggia o umidità, funzionamento irregolare o caduta.
15. NON esponetelo a sgocciolamenti o spruzzi. NON appoggiate sull'apparecchio
oggetti pieni di liquidi, ad esempio vasi da fiori.
16. La spina di alimentazione o un attacco per elettrodomestici devono essere sem-
pre pronti per l'uso.
17. Il rumore aereo dell'apparecchio non supera i 70dB (A).
18. L'apparato con costruzione di CLASSE I va collegato ad una presa elettrica dot-
ata di messa a terra di protezione.
19. Per ridurre il rischio di incendio o folgorazione, non esponete questo apparec-
chio alla pioggia o all’umidità.
20. Non tentate di modificare il prodotto. Tale operazione può causare infortuni e/o il
guasto del prodotto stesso.
USATE l'apparecchio solo con carrelli, sostegni, treppiedi,
staffe o tavoli specificati dal costruttore o venduti insieme
all'apparecchio stesso. Se usate un carrello, fate attenzione
durante gli spostamenti per evitare infortuni causati da un
eventuale ribaltamento del carrello stesso.
Questo simbolo indica la presenza di alta tensione all'interno
dell'apparecchio, che comporta il rischio di folgorazione.
Questo simbolo indica la presenza di istruzioni importanti per
l'uso e la manutenzione nella documentazione in dotazione
all'apparecchio.
AVVERTENZA: le tensioni all'interno di questo apparecchio possono essere letali. L'apparecchio non contiene parti che possono essere
riparate dall'utente. Per qualsiasi intervento, rivolgetevi a personale di assistenza qualificato. Le certificazioni di sicurezza non sono valide se
si cambia la tensione di funzionamento rispetto al valore prefissato in fabbrica.

25ITALIAN
SISTEMA DI DISTRIBUZIONE AD ANTENNE MODELLO UA845
Italiano
Il modello Shure UA845 è un sistema di distribuzione ad antenne in UHF,
dotato di circuito amplificatore, realizzato per espandere un sistema micro-
fonico senza fili distribuendo il segnale di una coppia di antenne a più ricevi-
tori senza fili Shure UR4 inoltre amplifica i segnali a radiofrequenza per
compensare l'attenuazione d'inserzione causata dalla distribuzione della po-
tenza del segnale su più connettori di uscita. Ciascun UA845 permette a più
ricevitori (fino a quattro) di usare le stesse antenne. I connettori CASCADE
permettono di collegare il sistema a un quinto ricevitore o ad un secondo
UA845; inoltre il sistema è dotato di connettori per l'alimentazione di sistemi
senza fili Shure UHF.
Ciascun sistema contiene i seguenti componenti:
• Sistema di distribuzione ad antenne UA845
• Parti per il montaggio su rack
• Parti per il montaggio su tavolo
• Parti per il montaggio anteriore dell'antenna
• Cavo da 46 cm (18 pollici) per l'uscita di alimentazione
• Cavo di alimentazione
• Cavi di antenna per i collegamenti con il ricevitore
Il modello Shure UA845 è stato realizzato per assicurare le massime sensi-
bilità e capacità di trattamento dei segnali, allo scopo di offrire la gamma ra-
dio più ampia possibile per il massimo numero di ricevitori senza fili. Per
ottenere le massime prestazioni da questo sistema:
• quando impiegate lunghi tratti di cavo per antenne montate a distanza,
usate il kit di antenna attiva a distanza (In Amplificatore Della Riga RF)
UA830 e i cavi di prolunga per antenne a distanza Shure modello UA825
o UA850 (RG-8/X o equivalente), che hanno bassa attenuazione alle fre-
quenze UHF di funzionamento;
• collocate trasmettitori multipli a più di 3 m (10 piedi) dalle antenne
riceventi.
CARATTERISTICHE DEL SISTEMA
• Espandibilità. Il sistema di distribuzione ad antenne UA845 è realizzato
per sistemi senza fili UHF di ampie dimensioni; il sistema di distribuzi-
one ad antenne UA845 è realizzato per sistemi senza fili UHF di ampie
dimensioni; ciascun apparecchio permette a più ricevitori senza fili (sino
a quattro) di usare le stesse due antenne, e i connettori CASCADE per-
mettono il collegamento con un quinto ricevitore o un secondo UA845.
• Compatibilità. Il sistema UA845 è compatibile con tutti i ricevitori micro-
fonici senza fili Shure funzionanti in una gamma di frequenze compatibili
(vedi Gamma di frequenze della portante UHF, nella Scheda Tecnica).
• Connettori CASCADE. Due connettori BNC da 50  da antenna consen-
tono il collegamento con un ulteriore UA845 o un quinto ricevitore senza
fili; si può così far funzionare un vasto sistema senza fili tramite una sola
coppia di antenne.
• Connettori di uscita per alimentazione. Mediante i connettori OUTPUT si
possono alimentare con un solo apparecchio fino a cinque ricevitori UR4
collegati in serie.
• Bassi livelli di rumore e distorsione di intermodulazione. L'UA845 man-
tiene i segnali nitidi, con distorsione minima.
• Compensazione dell'attenuazione d'inserzione. Ogniqualvolta un segnale
è diviso tra più porte di uscita la sua intensità diminuisce; l'UA845 am-
plifica i segnali per compensarne l'attenuazione, assicurando che il seg-
nale ai ricevitori sia di intensità adeguata.
• Antenne a montaggio anteriore. La dotazione dell'UA845 comprende le
parti necessarie per montare (facoltativamente) le antenne sulla parte an-
teriore.
COMANDI E CONNETTORI
PANNELLO ANTERIORE
PANNELLO POSTERIORE
Spina di ingresso per l'alimentazione in c.a.
Connettore OUTPUT di alimentazione in c.a. Ciascun UA845 è
dotato di un connettore OUTPUT per alimentare con un solo
apparecchio più ricevitori sino a cinque singoli o doppi a diver-
sità UHF Shure modello UR4 collegati in serie. NOTA— Questo
connettore non è adatto ai ricevitori Shure ULX4.
Connettori ANTENNA IN, Canale A e B. Connettori BNC per
antenne.
Connettori CASCADE RF (connettore di uscita 5), Canale A e B.
Connettori BNC per aggiungere un quinto ricevitore o un altro
UA845, in modo da poter collegare ulteriori ricevitori senza fili.
Connettori di uscita RF, Canale A e B. Connettori BNC per il col-
legamento di più ricevitori senza fili (sino a quattro).
SPIA DI ALIMENTAZIONE
INTERRUTTORE GENERALE
UA845
UHF ANTENNA DISTRIBUTION SYSTEM
1
2
1 2 3 4 5 3 4 5
1
2
3
4
5

26 ITALIAN
INSTALLAZIONE DEL SISTEMA

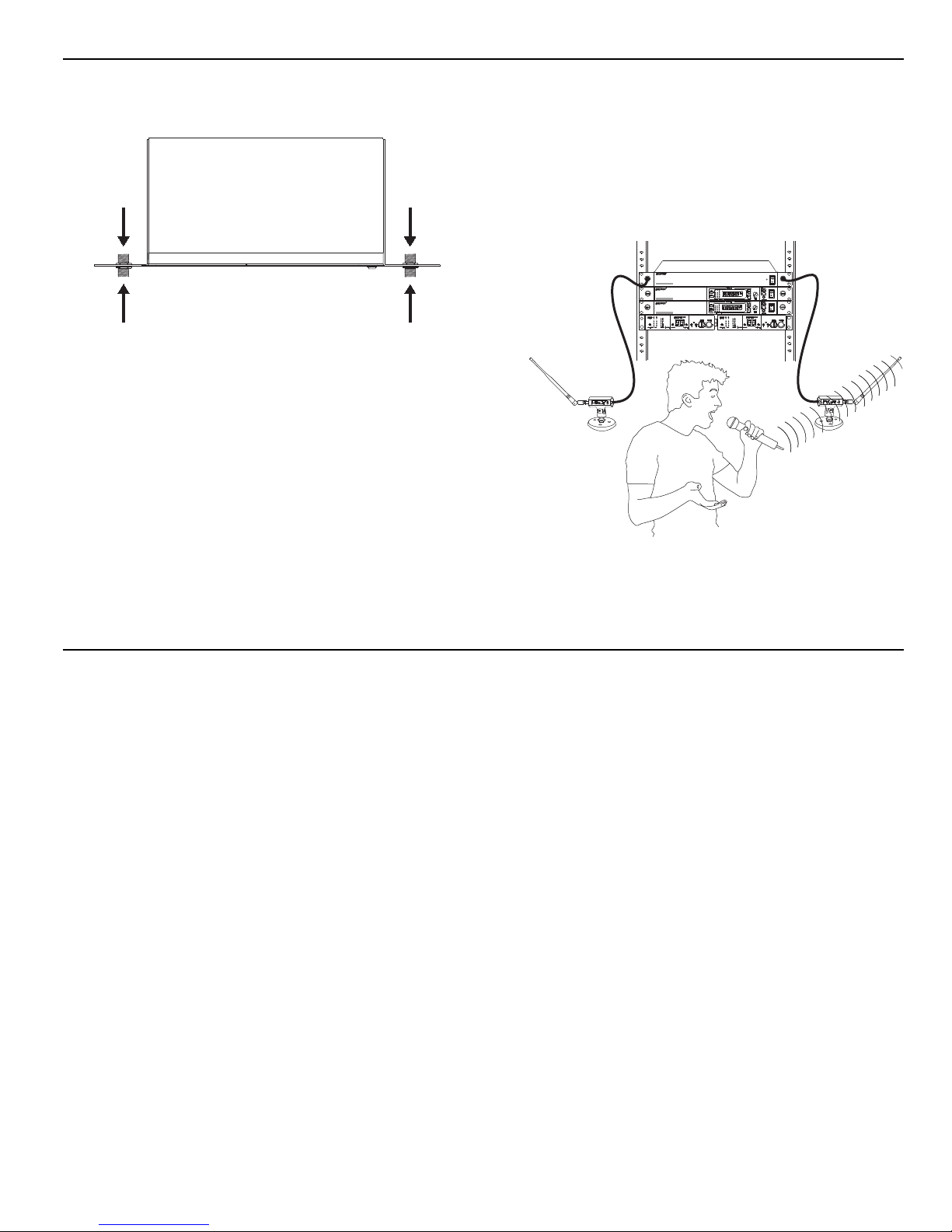

INSTALLAZIONE DELLA ANTENNE A MONTAGGIO
ANTERIORE
La dotazione dell'UA845 comprende le parti necessarie per montare le an-
tenne sulla parte anteriore del rack, per migliorare le prestazioni a radiofre-
quenza del sistema; quando montate l'apparecchio in un rack, le antenne
devono essere montate sulla parte anteriore o a distanza.
1. Introducete i connettori da pannello nei fori di ciascuna staffa e fissateli
da ciascun lato mediante le parti in dotazione..
2. Collegate i cavi di antenna in dotazione agli adattatori e agli ingressi di
antenna del ricevitore.
3. Collegate le antenne ai connettori da pannello, che sporgono dal pan-
nello anteriore.
NOTA — Per ottenere i migliori risultati, orientate le antenne con le punte
verso l'alto e in direzione opposta l'una dall'altra, a 45rispetto alla
verticale; questo assicura la migliore ricezione possibile e riduce
notevolmente la possibilità di perdita di segnale. Prima di usare un sistema
senza fili, fate sempre alcune prove muovendovi nel luogo dello spettacolo o
della conferenza.
INSTALLAZIONE DELLE ANTENNE A DISTANZA
Le antenne montate a distanza offrono il vantaggio di non essere fissate
all'apparecchio e di essere più vicine ai trasmettitori; potete collocarle in un
punto qualunque entro la lunghezza raccomandata del cavo, ottenendo una
gamma di ricezione radio più ampia e riducendo ulteriormente la possibilità
di perdita di segnale. Quando volete montare le antenne a distanza, informat-
evi presso il rivenditore Shure del kit di antenna remota attiva UHF (In Am-
plificatore Della Riga RF) UA830. I cavi sono disponibili nelle versioni
UA825 (7,5 m [25 piedi]) e UA850 (15 m [50 piedi]).

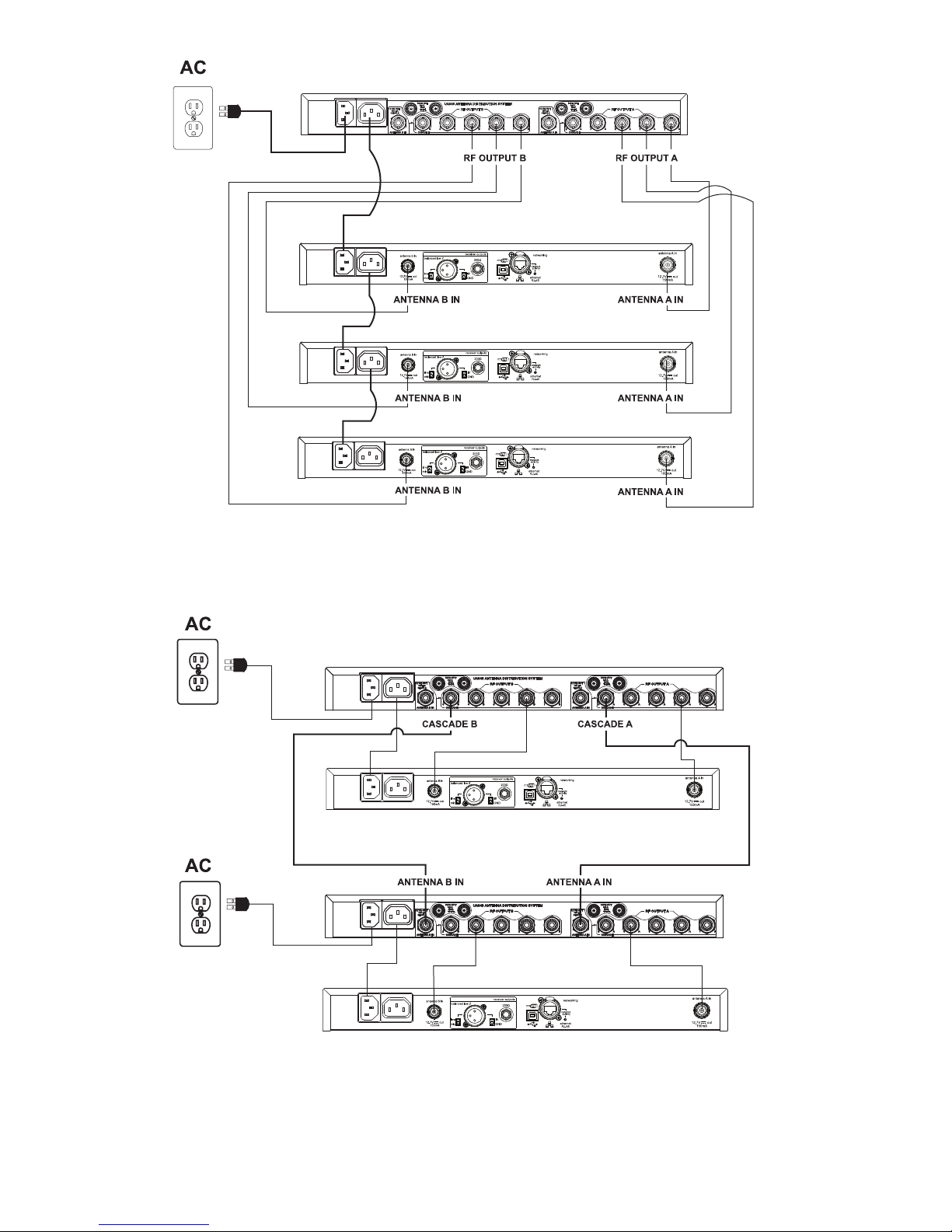

COLLEGAMENTO DEI RICEVITORI
INSTALLAZIONE DI UN UA845
1. Usando cavi coassiali a bassa attenuazione da 50 (RG-58 o equiva-
lente), collegate i connettori sinistro e destro di uscita a radiofrequenza
(Canale da 1 a 4, A e B) dell'UA845 ai corrispondenti ingressi di
antenna sinistro e destro di ciascun ricevitore; per collegare un quinto
ricevitore adoperate i connettori CASCADE.
2. Usando il cavo di alimentazione in dotazione, collegate l'UA845 a una
presa di corrente.
3. Per collegare in serie ricevitori UR4 mediante i cavi di uscita alimen-
tazione, collegate il connettore OUTPUT di alimentazione dell'UA845
all'apposito connettore INPUT di un ricevitore; collegate in modo anal-
ogo gli altri ricevitori. Collegate la spina di alimentazione dell'apparec-
chio a una presa di corrente.
NOTA — Il massimo numero di ricevitori Shure UHF alimentabili in serie
con un solo UA845 è cinque.
INSTALLAZIONE DI PIÙ SISTEMI UA845
1. Collegate i connettori CASCADE (connettore 5) per i canali A e B di
uscita a radiofrequenza di un UA845 all'ingresso di antenna, canali A e
B, di un ricevitore UR4 o di un secondo UA845.
2. Se volete, collegate ulteriori apparecchi nello stesso modo.
3. Per collegare in serie ricevitori UR4 mediante i cavi di uscita
alimentazione, collegate il connettore OUTPUT di alimentazione
dell'UA845 all'apposito connettore INPUT di un ricevitore; collegate in
modo analogo gli altri ricevitori. Collegate la spina di alimentazione di
rete dell'apparecchio a una presa di corrente alternata.
ATTENZIONE — Se collegate a un sistema altri UA845, dovete collegare
ciascuno di essi a un alimentatore separato. Il massimo numero di ricevitori
alimentabili con un solo UA845 è cinque; collegando in serie più UA845
tramite i connettori di uscita alimentazione, usando un solo alimentatore,
sottoporreste quest'ultimo a un carico eccessivo e potreste causare danni
all'apparecchiatura.
UA845
UHF Antenna Distribution System
power
UA845
UHF Antenna Distribution System
UA845
UHF Antenna Distribution System
power
power
UA845
RECEPTORES

27ITALIAN
INSTALLAZIONE DI UN UA845
INSTALLAZIONE DI PIÙ SISTEMI UA845

28 ITALIAN
SCHEDA TECNICA
Gamma di frequenze della portante UHF
UA845-SWB............................................................... 470-952 MHz
Livello di uscita distribuita (guadagno)
3,5 dB tipico, 2,0 dB a 5,0 dB dall'ingresso di
antenna (connettori di uscita 1–4)
0,5 dB tipico, –1,0 dB a 2,0 dB dall'ingresso di
antenna (connettore Cascade)
Modello UA845 US, UK e E:
3 dB typico, 0 dB a 3,5 dB dall'ingresso di antenna
(connettori di uscita 1–4)
1 dB tipico, –1,6 dB a +1,8 dB dall'ingresso di antenna
(connettore Cascade)
Isolamento del connettore di uscita
........................................................................... Maggiore di 25 dB
Punto d'intersezione della terza armonica (3 OIP)
................................................................................ Tipical 24 dBm
Tensione di rete di ingresso/uscita
................................Tra 100 e 240 V c.a., 50/60 Hz, non commutata
Tensione di uscita in c.c.
......................................................................12 V c.c., 4 connettori
Corrente massima da uscite cc
.............................................................................................. 1,1 A
Impedenza
...............................................................................................50 
Campo della temperatura di esercizio
............................................................................. Tra –7C e 49C
Dimensioni
................................................44,5 x 482,6 x 295,3 mm (A x L x P)
Peso netto
...........................................................................................3,32 kg
Connettori di antenna di ingresso/uscita
................................................................................................BNC
Consumo di potenza in c.a.
15 W per apparecchio (valore tipico).
OMOLOGAZIONI
UA845: OMOLOGAZIONE UL e CUL (USA e Canada), IC ed FCC; certificazi-
one IC (Canada). Conforme alle direttive dell'Unione Europea pertinenti per
l'applicabilità del marchio CE. Conforme ai requisiti sulla compatibilità
elettromagnetica a norma EMC 301-489-1 e -9. Conforme ai requisiti essen-
ziali specificati nella direttiva europea R&TTE 99/5/EC e possono essere con-
trassegnati con il marchio CE.
ACCESSORI IN DOTAZIONE
Cavo coassiale di antenna
da 600 mm (RG-58) (12)........................................................UA802
ACCESSORI IN OPZIONE
Antenna a mezz'onda
UA820A .....................................................................774–865 MHz
UA820B.....................................................................690–746 MHz
UA820D.....................................................................554–590 MHz
UA820G..................................................................... 470-530 MHz
UA820X ..................................................................... 944-952 MHz
Cavo coassiale da 7,6 m (RG-8/X) ............................................UA825
Cavo coassiale da 15 m (RG-8/X) .............................................UA850
Cavo di extensione dell'antenna 30.4 m (100 ft.) ....................UA8100
In Amplificatore Della Riga RF
UA830A ....................................................................782–810 MHz
UA830C ....................................................................800–830 MHz
UA830KK ..................................................................838–862 MHz
UA830WB .................................................................470–900 MHz
UA830USTV............................................................... 470-698 MHz
UA830X ..................................................................... 944-952 MHz
Antenna direttiva attiva
UA870A ....................................................................782–810 MHz
UA870MB .................................................................800–830 MHz
UA870KK ..................................................................838–862 MHz
UA870WB .................................................................470–900 MHz
UA870USTV............................................................... 470-698 MHz
UA870X ..................................................................... 944-952 MHz
COMPONENTI DI RICAMBIO
Kit di componenti di fissaggio............................................90XN1371
Connettori da pannello........................................................95A8994
Cavo di alimentazione da 120 V c.a. ....................................95B8389
Cavo di alimentazione da 230 V c.a. .................................... 95C8247
Cavo di alimentazione da 240 V c.a. (UK)............................. 95A8713
Cavo passante di alimentazione da 120 V c.a.,
440 mm (16 pollici) ...........................................................95B8576
Cavo passante di alimentazione da 230 V c.a.,
46 cm (18 pollici) ..............................................................95B8678
QUESTO APPARECCHIO RADIO È INTESO PER L'USO NELL'INTRATTENIMENTO A LIVELLO PROFESSIONALE E APPLICAZIONI SIMILI.
NOTA: QUESTO APPARECCHIO PUÒ ESSERE IN GRADO DI FUNZIONARE A FREQUENZE NON AUTORIZZATE NELLA REGIONE IN CUI SI TROVA L'UTENTE.
RIVOLGERSI ALLE AUTORITÀ COMPETENTI PER OTTENERE LE INFORMAZIONI RELATIVE ALLE FREQUENZE AUTORIZZATE NELLA PROPRIA REGIONE PER I
PRODOTTI MICROFONICI SENZA FILI.

29ITALIAN
INFORMAZIONI SUL RILASCIO DI LICENZA E GARANZIA
Garanzia. La Shure Incorporated ("Shure") dichiara che questi prodotti saranno esenti da difetti di materiale e manodopera per due anni dalla data di acquisto.
A sua discrezione, la Shure riparerà o sostituirà il prodotto difettoso e ve lo restituirà in tempi brevi o vi rimborserà il prezzo di acquisto. Dovete conservare lo
scontrino per provare la data di acquisto e allegarlo a qualsiasi richiesta di intervento in garanzia. Se ritenete che questo prodotto sia difettoso, durante il
periodo di garanzia, reimballatelo con cautela, speditelo assicurato e franco destinatario al seguente indirizzo:
Shure Incorporated
Attention: Service Department
5800 W. Touhy Avenue
Niles IL 60714-4608 U.S.A.
Per interventi fuori degli USA, rivolgetevi al Centro di distribuzione autorizzato Shure più vicino.
Per qualsiasi richiesta di interventi in garanzia dovuti a difetti o parti mancanti, dovete scrivere agli indirizzi precedentemente specificati,. specificando il
numero di modello, la frequenza di esercizio, la data e il punto di vendita; dovete inoltre allegare una prova di acquisto (come lo scontrino). Nella vostra co-
municazione fornite anche tutte le altre informazioni pertinenti, compresi il numero di modello o di parte e una breve descrizione del problema. Non recapitate
alla Shure né apparecchi né componenti a meno che non vi sia richiesto dal servizio di assistenza tecnica della Shure. Prima di recapitare un componente
qualsiasi, dovete ottenere un'autorizzazione; senza di essa, l'inoltro dell'imballaggio subirebbe ritardi, evitabili rivolgendosi prima alla Shure e fornendo le in-
formazioni necessarie.
La Shure si riserva il diritto di fare modifiche progettuali e miglioramenti attinenti a qualsiasi prodotto fabbricato in precedenza, come pure di recapitare pro-
dotti nuovi o migliorati che siano simili per forma e funzionalità ai prodotti originariamente ordinati.
Concessione della licenza all'uso. Modifiche di qualsiasi tipo non espressamente autorizzate dalla Shure Incorporated potrebbero annullare il permesso di usare
l'apparecchio. È responsabilità di chi usa questa apparecchiatura per microfoni senza fili Shure procurarsi la licenza appropriata al suo uso; la concessione di
tale licenza dipende dalla classificazione dell'operatore, dall'applicazione e dalla frequenza selezionata. Vi suggeriamo vivamente di rivolgervi alle autorità com-
petenti per le telecomunicazioni riguardo alla concessione della licenza appropriata e prima di scegliere e ordinare frequenze diverse da quelle standard.

30 ITALIAN
EU DECLARATION OF CONFORMITY
We, Shure Incorporated
of 5800 Touhy Avenue
Niles, Illinois, 60714-4608 U.S.A.
Phone: [phone]
Web: www.Shure.com
Declare under our sole responsibility that the following product
Model: UA845SWB Description: Antenna Distribution Amplifier
conforms to the essential requirements of
European Low Voltage Directive 2006/95/EC
European EMC Directive 2004/108/EC
The product complies with the following product family, harmonized or national standards:
EN 301 489-9 V1.4.1 (2007-11)
EN61000-3-2:2006
EN 61000-3-3 Amendment: 1995, A1:2001, A2 2005
EN60065:2002
The technical documentation is kept at:
Shure Incorporated, Corporate Quality Engineering Division
SHURE Europe GmbH, EMEA Approval
Manufacturer: Shure Incorporated
Signed: __________________________________ Date: 13 July 2009
Name and Title: Craig Kozokar, EMC Project Engineer, Corporate Quality Engineering Division
European Representative: SHURE Europe GmbH
Signed: __________________________________ Date: 13 July 2009
Name and Title: Wolfgang Bilz, Dipl. Ing. (FH), EMEA Approval
SHURE Europe GmbH
Headquarters Europe, Middle East & Africa
Wannenäcker Str. 28
D-74078 Heilbronn, Germany
Phone: +49 - (0)7131 - 7214 - 0
Fax: +49 - (0)7131 - 7214 - 14

www.shure.com
United States:
Shure Incorporated
5800 West Touhy Avenue
Niles, IL 60714-4608 USA
Phone: [phone]
Fax: [phone]
Email: [email protected]
©2009 Shure Incorporated
Europe, Middle East, Africa:
Shure Europe GmbH
Wannenäckestr. 28,
74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Asia, Pacific:
Shure Asia Limited
Unit 301, 3rd Floor
Citicorp Centre
18, Whitfield Road
Causeway Bay, Hong Kong
Phone: [phone]
Fax: [phone]
Email: [email protected]
Canada, Latin America,
Caribbean:
Shure Incorporated
5800 West Touhy Avenue
Niles, IL 60714-4608 USA
Phone: [phone]
Fax: [phone]
Email: [email protected]
