ECO LINE
Réf : DE05SCC600
Pompe de relevage de condensats
Condensate removal pump
Kondensatförderpumpe
Bomba de absorcion de condensados
Pompa elevatrice di condensa
Mini bomba de condensados
Nie zatykać odpowietrznika na pokrywie.
Насос для отвода конденсата
 
FR
DESCRIPTION
De faible encombrement, l’ECO LINE s’intègre facilement dans tous les climatiseurs (muraux et
consoles) dont la puissance frigorique n’excède pas 10 kW (36000 Btu, 2,8 tons).
L’ECO LINE est composée de deux éléments :
• bloc pompe en ligne
• bloc de détection
(2 niveaux par otteur :, Mise en marche pompe et arrêt pompe).
Caractéristiques générales
Débit max. : 13,2 l/h
Refoulement max. : 10 mètres
Aspiration max. : 1.5 mètres
Alimentation bloc pompe : 230 V 50 Hz & 220 V 60 Hz
Puissance pompe : 19 W
Facteur de marche 100%*
Protecteur thermique Oui (à réenclenchement
automatique)
Température d’utilisation : 5°C à 45°C
Température maximum de l’eau : 35°C
Indice de protection : IP64
Température de stockage : 0 à 70°C
Classe (appareil de classe) 2
Altitude d’utilisation < 2500 m
*= La pompe est capable de fonctionner 100% du temps si nécessaire.
Utilisation en interieur Tension dangereuse
Assurez-vous que toutes ces caractéristiques sont bien compatibles avec celles qui sont
nécessaires à votre application.
INSTALLATION
2.a RECOMMANDATIONS
Cet appareil n’est pas prévu pour être utilisé par des personnes
(y compris les enfants) dont les capacités physiques,
sensorielles ou mentales sont réduites, ou des personnes
dénuées d’expérience ou de connaissance, sauf si elles ont
pu bénécier, par l’intermédiaire d’une personne responsable
de leur sécurité, d’une surveillance ou d’instructions préalables
concernant l’utilisation de l’appareil.
Cet appareil peut être utilisé par des enfants âgés d’au moins
8 ans et par des personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou dénuées d’expérience ou
de connaissance, s’ils (si elles) sont correctement surveillé(e)
s ou si des instructions relatives à l’utilisation de l’appareil en
toute sécurité leur ont été données et si les risques encourus
ont été appréhendés. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas
être effectués par des enfants sans surveillance.
2.b BLOC POMPE
L’alimentation doit provenir d’un réseau différent de celui de votre climatiseur. Déconnecter
toute alimentation secteur pendant l’installation.
Le raccordement du câble d’alimentation électrique doit être effectué par un professionnel qualié
en respectant les normes en vigueur du pays.
Utiliser uniquement le câble noir 2 conducteurs fournis et une protection 10 A sur la ligne.
Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts
de tous les pôles assurant une coupure complète dans les conditions de catégorie de surtention
III, doit être prévu dans les canalisations xes conformément aux règles d’installation.
En cas de doute et pour toutes interventions concernant le raccordement électrique, il est
préférable de faire appel à un professionnel qualié.
SICCOM SAS ne saurait être tenu pour responsable des éventuels dommages causés par une
installation non conforme.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service
après-vente ou des personnes de qualication similaire an d’éviter un danger
Installation du bloc pompe

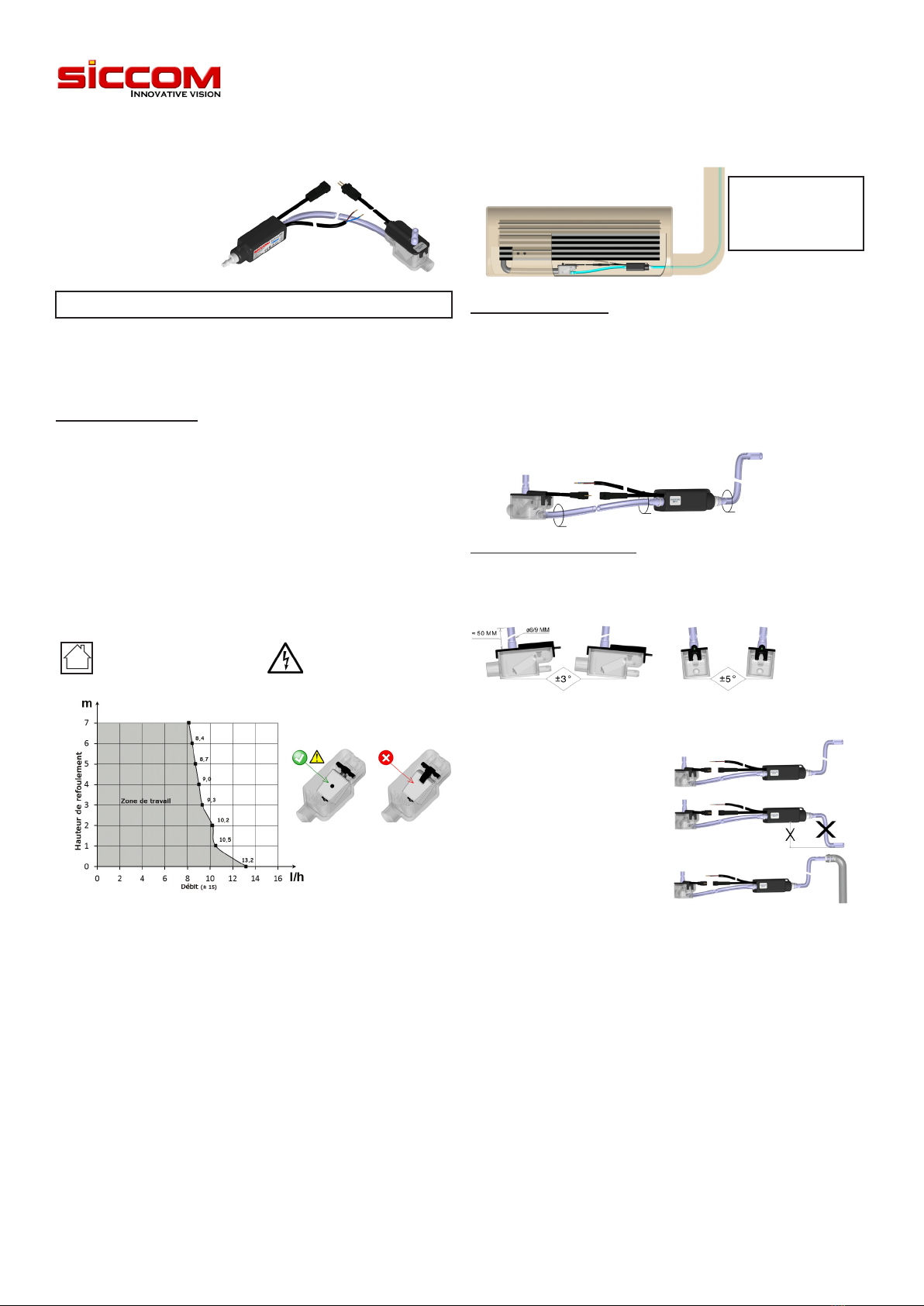

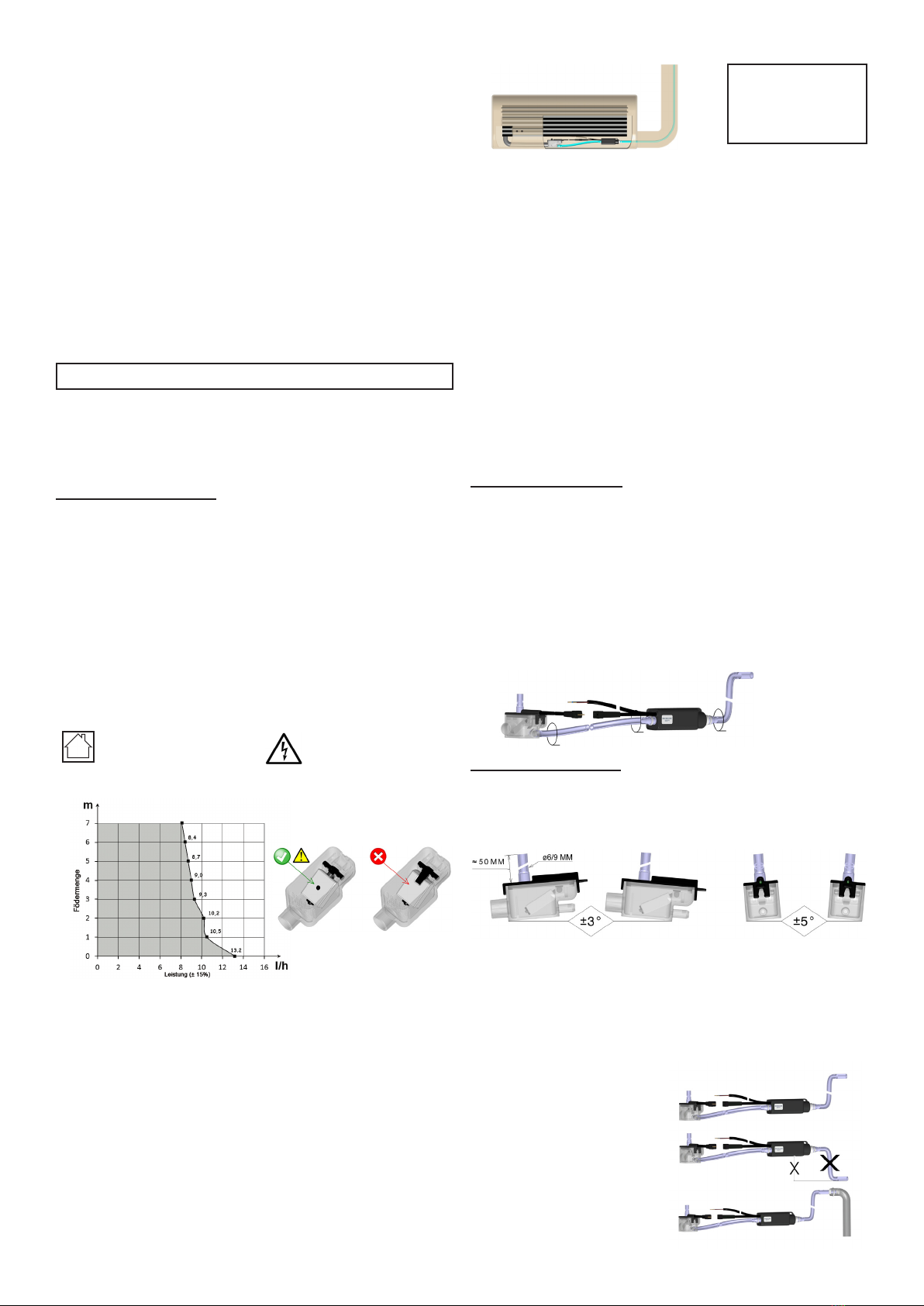

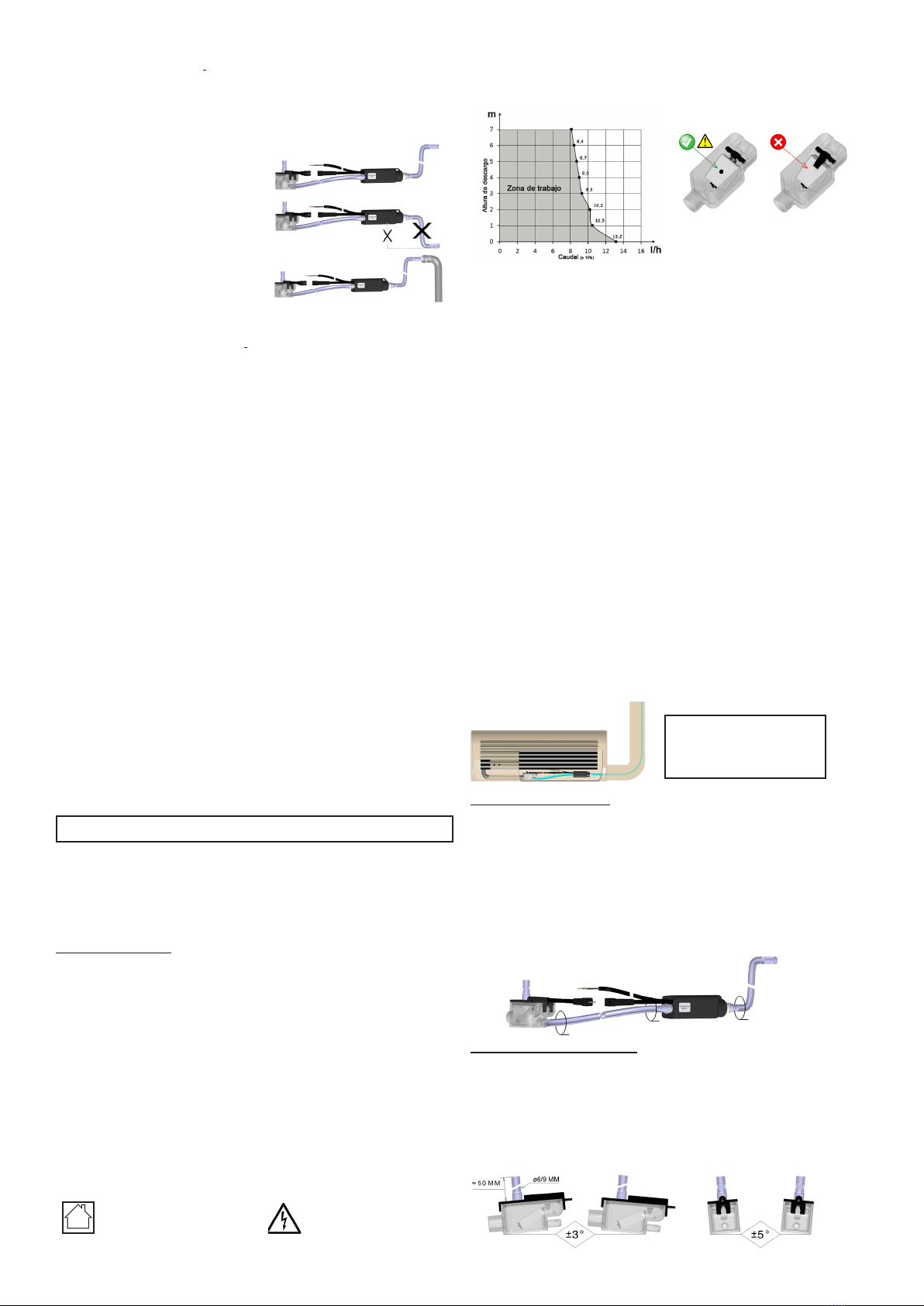

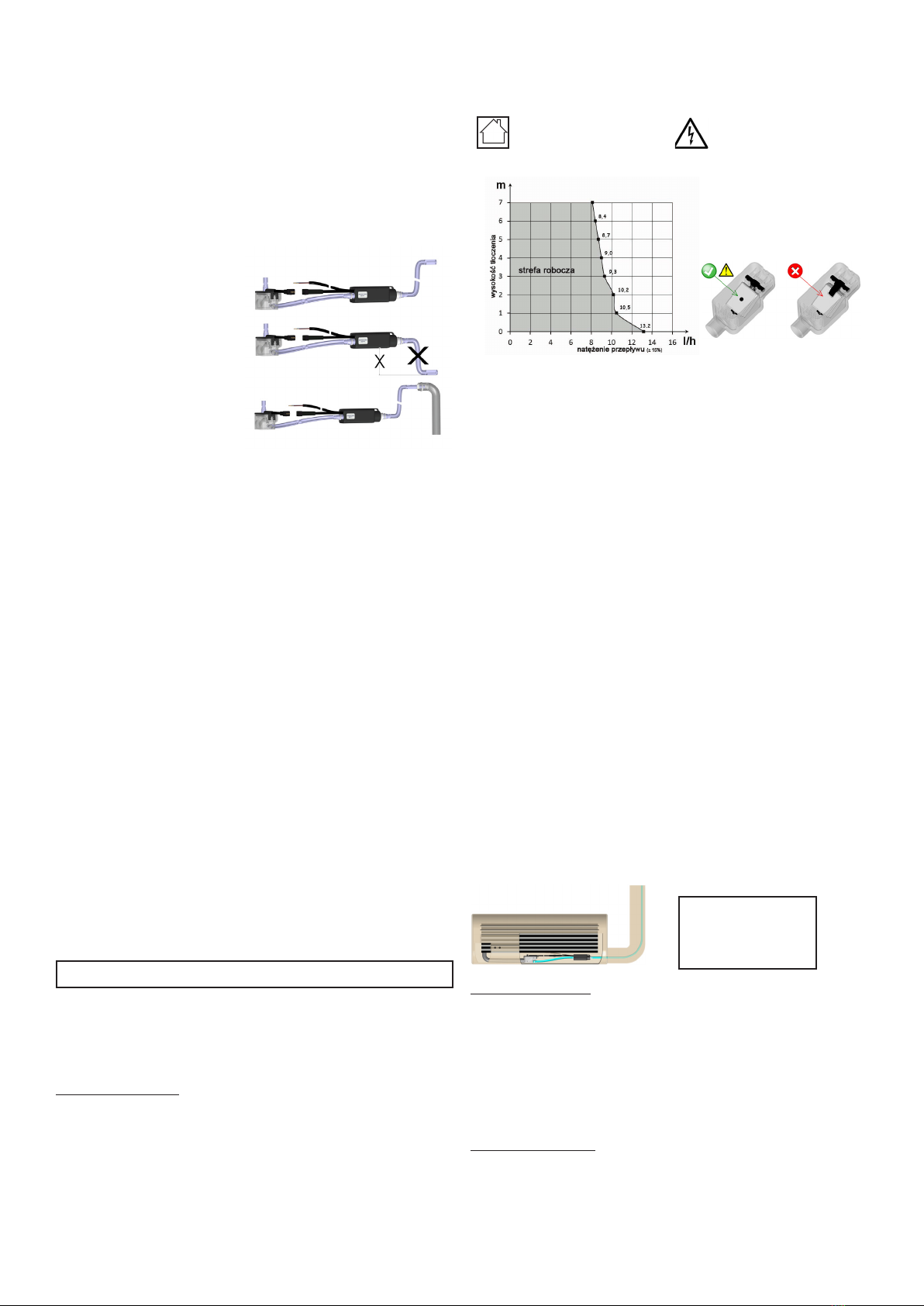

Le bloc pompe peut être xé dans le climatiseur, dans une goulotte (schéma ci-contre) ou en
faux plafond. Un espace libre de doit être préservé autour du bloc pompe pour permettre son
refroidissement en cas de marche prolongée. Le bloc pompe ne doit pas être couvert (ni isolant,
ni mousse expansive,etc.)
Le tube de refoulement doit avoir un diamètre 6 x 9 mm.Utiliser un collier de serrage (fourni)
an de xer durablement le tube de refoulement à la pompe. Respecter le sens d’écoulement
indiqué par la èche sur le bloc pompe.
2.c BLOC DE DÉTECTION

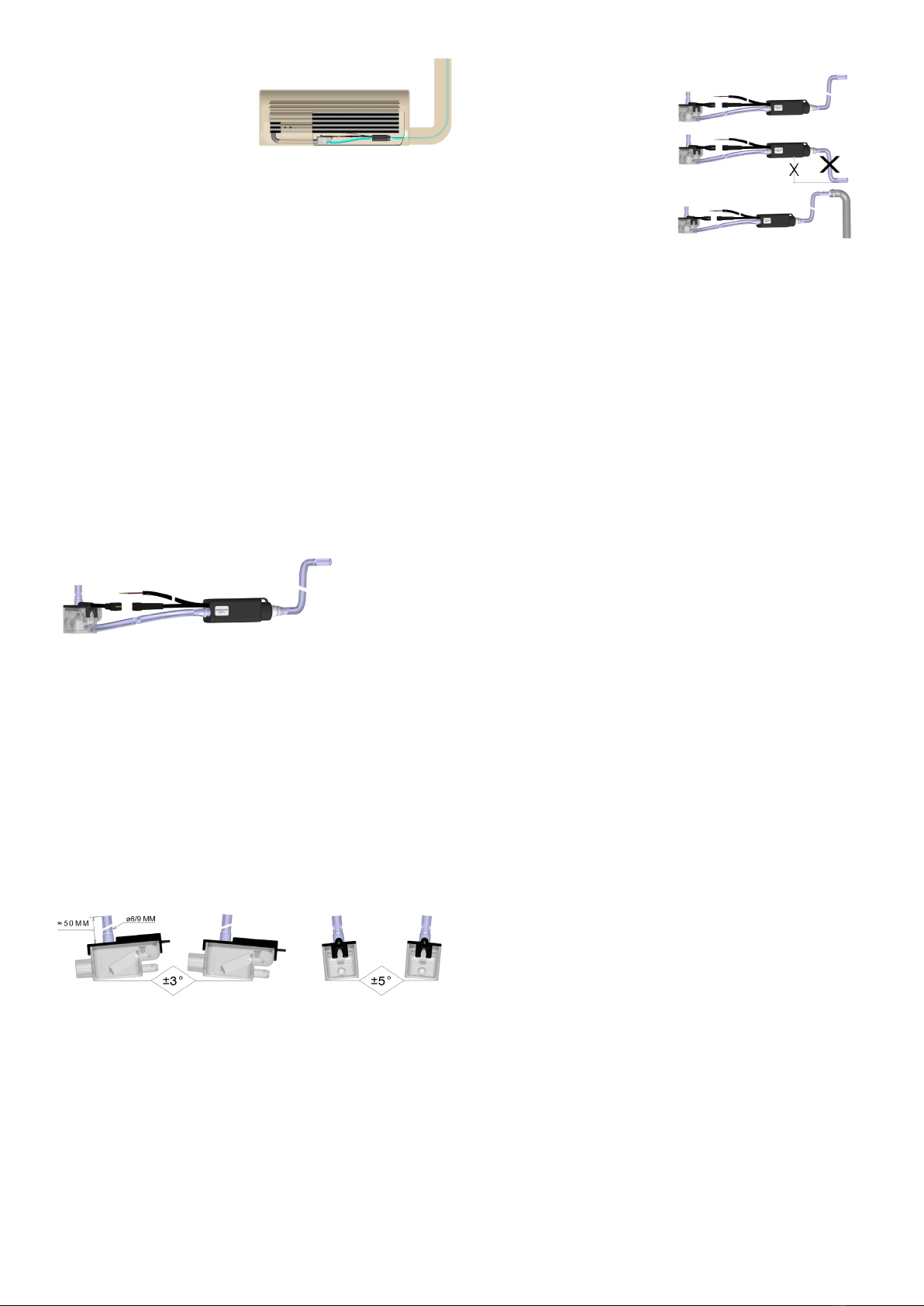

Un manchon coudé souple (fourni) permet de raccorder le bloc de détection au bac du
climatiseur. L’aspiration se fait par un tube souple de 1,50 mètre (non fourni) ayant un diamètre
de 6 x 9 mm. Utiliser les 2 colliers de serrage (fournis) pour xer durablement ce tube souple
au niveau du bloc de détection et de la pompe.
Installation du bloc de détection.
Pour l’ECO LINE, le bloc de détection doit être placé et xé en position horizontale au moyen du
support adhésif velcro fourni. La sortie du tube de refoulement de la pompe doit toujours
être plus haute que le bloc de détection. Dans le cas contraire, il est indispensable de
raccorder la sortie du tube de refoulement à un autre tube dont le diamètre est supérieur an de
supprimer le phénomène d’aspiration, de siphonage. Une information complète est disponible
auprès de votre revendeur à ce sujet.
FONCTIONNEMENT
Assurez-vous que le bac de condensats de
votre climatiseur soit assez haut pour qu’au
delà du niveau du couvercle du bloc de
détection, il puisse contenir les condensats
en cas de coupure électrique. Avant toute
installation dénitive, il est demandé de
tester le bon fonctionnement de la pompe
de relevage de condensats.
• Ne jamais faire fonctionner la pompe
à sec plus des quelques secondes
indispensables pour la mise en service
(risque de détérioration de la pompe)
• Rincer abondamment à l’eau le
bac du climatiseur an d’éliminer
toutes les particules métalliques
et corps étrangers avant le
raccordement du bloc de détection.
• Positionner le réservoir en lieu et place
an de collecter les condensats du climatiseur installé.
• Verser de l’eau dans le bac du climatiseur sans excès.
• Vérier la mise en marche de la pompe et constater l’évacuation de l’eau par la pompe,
puis l’arrêt de celle-ci.
3.a ENTRETIEN
Toute intervention sur la pompe de relevage de condensats DOIT ETRE EFFECTUEE HORS
TENSION.
En début de saison ou régulièrement si la pompe est utilisée toute l’année : Enlever le couvercle
du bloc de détection, et le otteur. Nettoyer l’intérieur du réservoir ainsi que le otteur avec
une solution eau + javel 5%. Rincer abondamment après toute utilisation d’un produit de
nettoyage.
Replacer le otteur avec le point noir vers le haut. Replacer le couvercle dans le sens
d’origine et effectuer toujours un test de fonctionnement avant de replacer le réservoir dans le
climatiseur.
3.b SÉCURITÉS INCORPOREES
• un protecteur thermique calibré avec remise en marche automatique
• une double isolation
• Produit sans alarme
SICCOM SAS recommande vivement le montage d’un détecteur de niveau haut des condensats connecté
à une alarme sonore (Buzzer) ou visuelle (Voyant) an d’éviter tout débordement et d’interrompre la production
frigorique en cas d’incident du système ou d’absence de maintenance. Pour ce faire, il est préconisé d’utiliser le
détecteur de SICCOM ref DS1HTCC110 disponible chez votre revendeur.
Garantie
Votre pompe est garantie en parfait état de marche à la livraison. Le modèle ECO LINE Réf DE05SCC600 est
Utiliser exclusivement le câble fourni
à 2conducteurs :
 Bleu / Neutre
 Marron / Phase

2
garanti 1 an (12 mois) à partir de la date de facturation de SICCOM SAS contre tout défaut de fonctionnement.
Les Clients qui ne sont pas situés en France doivent en cas de défaut constaté retourner en port payé la pompe
au distributeur de SICCOM SAS le plus proche. Tous les produits retournés feront l’objet d’une analyse complète
d’origine et de fonctionnement en relation avec son code de traçabilité et les performances techniques constatées.
En cas d’absence de défaut lié à une mauvaise utilisation de la pompe et de respect des consignes d’installation, le
produit sera remplacé ou réparé.
RESTRICTIONS :
Toute garantie implicite sera limitée dans sa durée à la garantie expresse précisée ci-dessus. Dans tous les cas,
la responsabilité liée à la garantie de SICCOM SAS est strictement limitée au remplacement ou à la réparation du
produit fourni augmenté du coût de son transport au lieu de livraison d’origine.
Nile veNdeur Ni le fabricaNt Ne porte de respoNsabiblité eN cas de blessure ou de dommages directemeNt eN
rapport avec le produit ou coNsecutivemeNt àsoN utlisatioN (y-compris mais de façoN NoN restrictive les pertes
de gaiNs fiNaNciers, pertes de chiffres d’affaires, dommages aux bieNs ou aux persoNNes directemeNt eN rapport
avec le produit ou coNsecutivemeNt àsoN utlisatioN) aiNsi que tout prejudice decoulaNt de l’utilisatioN ou de
l’impossibilite d’utiliser le produit, l’utilisateur agreaNt cette situatioN comme etaNt saNs recours et saNs
compeNsatioN.
LA GARANTIE SERA INVALIDÉE DANS LES CAS SUIVANTS :
- Ouverture du boîtier pompe
- Connexion à une tension autre que celle indiquée
- Coupure du câble du réservoir
- Utilisation de la pompe à sec (sans alimentation liquide)
- Utilisation de la pompe pour faire circuler une substance autre que de l‟eau de condensats.
- Mauvaise utilisation du produit par le client
Avant toute utilisation, l’utilisateur déterminera la compatibilité du produit avec l’utilisation qu’il souhaite en faire. Il
supportera tout risque et implication légale en relation avec son utilisation et son installation.
SICCOM SAS se réserve le droit de modier tout ou partie du produit sans en informer au préalable ses clients.
UK
 DESCRIPTION
Due to its small size the ECO LINE is easy to use in all air conditioners (oor-standing) of
refrigeration capacity of 10 kW (36000 Btu, 2.8 tons) or less.
The ECO LINE comes in 2 modules:
• pump module in line
• detection module
(2 levels oat: Pump shut-down, Pump start-up)
General characteristics
Max ow: 13.2 Litres / hour.
Max discharge: 10 meters – 32 ft.
Maximum suction: 1.5 meters – 6.6 ft.
Voltage: 230 V 50 Hz & 220 V 60 Hz
Pump power: 19 W
Operating factor 100%*
Thermal protection: yes, with auto-restart
Operating temperature: 5°C to 45°C
Maximum water temperature: 35ºC
Ingress protection : IP64
Storage temperature : 0 à 70°C
Class appliance : 2
Maximum operating altitude : < 2500 m (8,200 ft)
*= The pump is able to run 100% of the time if necessary
Indoor use Dangerous voltage
Ensure that all of these characteristics are completely compatible with those necessary
for your application.
 INSTALLATION
2.a RECOMMENDATIONS
This device is not intended for use by anyone (including children)
with reduced physical, sensory or mental capabilities, or without
prior experience or knowledge, unless they have had access
through a person responsible for their safety to supervision or
prior instructions regarding use of the device.
This device may be used by children aged 8 years and up, and
by people with reduced physical, sensory or mental capabilities
or without prior experience or knowledge if they are properly
supervised or if they have been given instructions regarding safe
use of the device and if the risks involved have been understood.
Children should not be allowed to play with the device. Cleaning
and maintenance by the user should not be carried out by
children without supervision.
2.b PUMP MODULE
The power supply must come from a different network than the air conditioner supply.
Disconnect the power supply before installation.
The power cable must be connected by a qualied professional complying with the standards in
force in the country.
Use only the cable 2 drivers supplied with a protection 10 A on the line.
An all-pole mains disconnect switch with a contact separation ensuring a complete cut-off, as per
Overvoltage Category III, must be provided in xed installations in accordance with the installation
instructions.
In case of doubt and for any interventions concerning electrical connection, it is preferable to call
a qualied professional.
SICCOM would not be held responsible for possible damages caused by a improper installation
If the power cable is damaged, it should be replaced by the manufacturer, its after-sales service
or similarly qualied persons in order to avoid any danger.
Installation of the pump module.
The pump module may be installed in the air conditioner, in a chute (see diagram, opposite)
or in the false ceiling. A space must be left around the pump module for it to cool in the event
of prolonged operation. The pump module should not be covered (no insulation, no expanding
foam, etc.). The discharge tube must be 6 x 9 mm in diameter. Use the hose clamp (supplied)
to securely fasten the discharge hose to the pump. Make sure to observe the ow direction
indicated by the arrow on the pump module.
2.c DETECTION MODULE.
The exible elbow (supplied) allows connection of the detection module to the air conditioner
tray. Suction is via the 1.50-meter exible hose having a diameter of 6 x 9 mm (not supplied).
Use the two hose clamps (provided) to securely fasten the exible hose to the detection and
pump modules
Installation of the detection module.
For the ECO LINE ®, the detection module must be installed and fastened in a horizontal position
with the velcro adhesive support (supplied).
The outlet discharge tube of the pump module must always be higher than the detection
module. In other case, it is necessary to connect the outlet discharge tube to another tube of a
higher diameter in order to prevent siphoning. Detailed information is available from your nearest
wholesaler.
OPERATION
Check that the maximum water level in the condensate tray is higher than the cover level in the
detection unit, to prevent the condensate tray
overowing before the alarm activates.
Before nishing the installation, it is requested
to test the correct operation of the condensate
removal pump.
• Never try to run the pump “dry” without
water (pump destructive)
• Rinse thoroughly the condensate water
tray in order to eliminate all metallic
particles and foreign bodies before
connecting the detection unit.
• Position the detection unit in order to
collect the condensate from the air
conditioner
• Pour water into the condensate tray of the
air conditioner without overlling
• Check the pump starts, pumps water,
then stops
3.a MAINTENANCE.
Any maintenance on the condensate pump MUST BE DONE WITH THE POWER SUPPLIED
SWITCHED OFF.
At the beginning of the season, or regularly if the air conditioner is used all year long:
Remove the cap of the detection unit and the magnet. Clean inside the detection unit and the oat
with water containing 5% bleach. Rinse thoroughly after use of a cleaning product.
Then replace the oat with the black spot facing up, and the lter. Replace the cap, always in the
direction of origin and do a full operational test.
3.b SAFETY
• A thermal cut-out set with AUTO-RESET
• double insulation
• Product without alarm
SICCOM SAS strongly recommends tting a high condensate level detector connected
to an audio alarm (Buzzer) or a visual one (Indicator) to avoid any overow or interruption of
refrigeration in the event of an incident in the system or lack of maintenance. To do this, we
recommend using the SICCOM SAS ref DS1HTCC110 detector available from your retailer.
 Warranty
Your pump is guaranteed to be in perfect working order at delivery. The model ECO LINE Ref
DE05SCC600 is guaranteed for one year (12 months) from the SICCOM SAS billing date against
all operating faults. In the case of detection of a fault, customers not located in France must return
the pump postage paid to the nearest SICCOM distributor. All products returned will be subject
Use only the supplied 2 core cable:
Blue / Neutral
Brown / Line

3
to a complete analysis of origin and operation in relation to its traceability code and the technical
performances ascertained. If it is determined that the fault is unrelated to incorrect use of the
pump and that the installation instructions have been complied with, the product will be repaired
or replaced.
RESTRICTIONS:
Any implicit guarantee will be limited to the duration of the express guarantee specied
above. In all cases, the responsibility related to the SICCOM SAS warranty is limited to the
replacement or repair of the product supplied plus the cost of its transport to the original
delivery location.
Neither the veNdor Nor the maNufacturer is respoNsible for iNjuries or damages directly
related to the product or subsequeNt to its use (iNcludiNg but Not limited to loss of profit,
loss of turNover, damage to goods or persoNs directly related to the product or resultiNg
from its use) or aNy prejudice arisiNg from the use of or iNability to use the product. the user
agrees that this situatioN is without recourse or compeNsatioN.
THE WARRANTY WILL BE INVALIDATED IN THE FOLLOWING CASES:
- Pump motor cover opened
- Product connected to an incorrect supply voltage
- Tank cable cut
- Pump used dry (no liquid supply)
- Pump used to circulate liquid other than condensates.
- Incorrect use of the pump by the customer
Before using the product, the user must determine whether it is compatible with his or her
intended use of the product. They will be responsible for all risks and legal implications
resulting from its use or installation.
SICCOM SAS reserves the right to modify the product completely or partially without rst
informing its customers about it
DE
 HINWEIS
Mit geringem Platzaufwand kann unsere ECO LINE einfach in jede Klimaanlage eingebaut
werden (Decken-, Wand- oder Konsole-Anlage), deren Kälteleistung 10 KW (36000 Btu, 2,8
Tonnen) nicht überschreitet. Die ECO LINE besteht aus den zwei folgenden Teilen :
• der Pumpeneinheit inline
• dem Schwimmerschalter
(2 Niveaus Pumpen-Aus, Pumpen-Ein)
Allgemeine technische Daten :
Maximale Leistung : 13,2 Liter / Stunde
Maximale Fördermenge : 10 meter
Maximale Einsaugung : 1,5 Meter
Einspeisung der Pumpeneinheit : 230 V 50 Hz & 220 V 60 Hz
Leistungsaufnahme der Pumpe : 19W
Relative Einschaltdauer: 100%* Thermische Sicherung :
Ja. Mit auto-restart.
Arbeitstemperatur : 5°C bis 45°C
Maximale Temperatur der Flüssigkeit: 35°C
Schutzklasse : IP64
Lagertemperatur : 0 à 70°C
Klasse (Geräteklasse): 1
Aufstellungshöhe < 2500 m
*= Die pumpe in der lage, 100% der zeit ausgefûhrt werden, ween nötig
Innenbereich gefährliche Spannung
Stellen Sie bitte sicher, dass diese Eigenschaften mit allen Anforderungen Ihrer
Anwendung kompatibel sind..
MONTAGE
2.a EMPFEHLUNGEN
Dieses Gerät ist nicht für den Gebrauch durch Personen
(einschließlich Kinder) vorgesehen, deren physische, sensorische
oder geistige Fähigkeiten eingeschränkt sind oder durch
Personen ohne Erfahrung oder Kenntnisse, es sei denn, sie sind
in Begleitung einer für ihre Sicherheit verantwortlichen Person,
die für deren Aufsicht sorgt und ihnen im Vorfeld Anweisungen
gegeben hat bezüglich der Nutzung dieses Geräts.
Dieses Gerät darf von Kindern ab 8 Jahren und von Personen
mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder ohne Erfahrung oder Kenntnisse benutzt
Benutzen Sie das mitgelieferte 2adrige
Spannungskabel zum Anschluss der
Pumpeneinheit:
 Blau / Neutral
 Braun / Spannung
werden, wenn diese ordnungsgemäß beaufsichtigt sind oder
ihnen Anweisungen in Bezug auf die sichere Nutzung des Geräts
gegeben und sie über die damit verbundenen Risiken informiert
wurden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung
und Wartung durch den Nutzer darf nicht von unbeaufsichtigten
Kindern durchgeführt werden.
2.b DIE PUMPENEINHEIT.
Die Einspeisung muss von einem anderen Netz als von der Klimaanlage herkommen.
Vor der Installation das Klimagerät spannungsfrei schalten.
Der Anschluss des Stromversorgungskabels muss von einem qualizierten Fachmann unter
Berücksichtigung der geltenden Normen des Landes durchgeführt werden.
Dieses Netzkabel muss geerdet sein.
Nur das schwarze Kabel 2 gelieferte Fahrer zu benutzen und hat ein Schutz 10 auf der Linie.
Eine Vorrichtung zur Trennung vom Stromkreis mit einer Öffnungsdistanz zu den Kontakten aller
Pole, die eine vollständige Abschaltung unter den Überspannungskategorien III gewährleisten,
muss gemäß den Installationsvorschriften in den festen Rohrleitungen vorgesehen werden.
Bei Zweifeln und bei allen elektrischen Eingriffen wird empfohlen, einen qualizierten Fachmann
heranzuziehen
SICCOM SAS haftet nicht für eventuelle durch eine unsachgemäße Installation entstandene
Schäden.
Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder
ähnlich qualizierten Personen ersetzt werden, damit keine Gefährdung entsteht.
Montage der Pumpeneinheit.
Die Pumpeneinheit kann in dem Klimagerät selbst, in einem Schacht (Siehe Skizze) oder in
der Zwischendecke montiert werden.. Um die Pumpeneinheit herum muss genügend Raum frei
gelassen werden, damit die Pumpeneinheit bei Dauerbetrieb abkühlen kann. Die Pumpeneinheit
darf nicht abgedeckt werden (keine Isolation, kein expandierender Schaum usw.)!
Der Abwasserschlauch am Pumpenausgang (nicht mitgeliefert) sollte einen Innendurchmesser
von 6 x 9 mm haben und mit dem Reduzierstück am Ablaufschlauch, (bereits an der
pumpe befestigt) angeschlossen werden. Der Pfeil auf der Pumpeneinheit gibt die
Strömungsrichtung an. Bitte beachten!
2.c SCHWIMMERSCHALTER
Eine Bogenmuffe (mitgeliefert) ist zwischen Schimmerschalter und dem Wasserbehälter des
Klimagerätes anzubringen. Das Kondenswasser wird über den 1,5-Meter-Schlauch (nicht
mitgeliefert) mit einem Durchmesser von 6x9 mm angesaugt (nicht mitgeliefert). Entlüftungsrohr
(mitgeliefert) mit Innendurchmesser 4 mm und Länge 150 mm anschließen.
Montage Schwimmerschalter
Bei der le ECO LINE wird der Schwimmerschalter waagerecht mit Hilfe des Klettbandes (mitgeliefert)
montiert. WICHTIG : Bevor Sie den Schwimmerschalter elektrisch verkabeln, überprüfen
Sie die Steckverbindung auf Nässe und Verschmutzung.
Der Ablauf des Pumpen-Kondensatschlauchs sollte immer höher liegen als der Schwimmerschalter
selbst. Wenn dies nicht der Fall sein sollte, ist es notwendig, den Auslass des Kondensatschlauchs
an einen anderen Schlauch mit einem größe ren Durchmesser anzuschließen, um Saug- oder
Abzieherscheinungen zu vermeiden. Wenden Sie sich für weitere Auskunft an Ihren Händler.
BETRIEB
Sehen Sie zu, dass der Behälter Ihrer Klimaanlage für das Kondenswasser hoch
genug ist, damit er auch beim Überschreiten des Deckels des Schwimmerschaltes das
Mehrkondenswasser bei Stromausfall noch zurückhalten kann.
Vor der endgültigen Installation wird empfohlen, den ordentlichen Betrieb der Pumpe für das
Hochpumpen vom Kondenswasser zu überprüfen.
• der Behälter soll nie die Pumpe ohne Wasser funktionieren lassen (Pumpe Beschädigung
Risiko)
• der Behälter der Klimaanlage soll mit
reichlich Wasser abgespült werden, um
vor Anschluss des Schwimmerschalters
alle metallischen Partikel und
Fremdkörper zu beseitigen.
• Der Behälter soll an Stelle und
Ort installiert werden, um das
Kondenswasser der instal lierten
Klimaanlage aufzufangen.
• Wasser in den Behälter der Klimaanlage
füllen, jedoch nicht zu viel.
• Die Inbetriebnahme der Pumpe
überprüfen und die Entleerung des
Wassers durch die Pumpe, dann die
Pumpe Ausschaltung wahrnehmen.

4
3.a WARTUNG
Unterhaltungsarbeiten an der Kondensatpumpe DÜRFEN NUR SPANNUNGSFREI erfol gen.
Dies erfolgt entweder am Anfang der Saison oder regelmäßig, wenn die Pumpe das ganze
Jahr benutzt wird. Den Deckel und den Schwimmer wegnehmen. Die Innenseite des Behälters
und den Schwimmer anhand einer Javellauge (5%) reinigen. Gründlich spülen nach dem
Gebrauch von Reinigungsmitteln. Den Schwimmer - mit dem schwarzen Punkt nach oben
- und den Filter wieder aufsetzen. Den Deckel in Originalrichtung auegen und Funktionstest
durchführen. Erst dann wird der Behälter in der Klimaanlage wieder angebracht.
Machen sie sicher dass das Gelenk des Deckels in dem Gehäuse liegt.
3.b ZUR SICHERHEIT
• Eine thermische Sicherung, eingestellt ist, Erhitzungsschutz mit automatischer
Wiedereinschaltung.
• Doppelisolierung
• Produkt ohne Alarm
SICCOM SAS empehlt dringend die Installation eines Sensors, der über einen Tonalarm (Buzzer) oder
Sichtalarm (Sichtglas) meldet, wenn die Kondensate ihren Höchststand erreicht haben. So lässt sich jedes
Überlaufen und damit die Unterbrechung der Kühlproduktion bei einem Störfall des Systems oder bei fehlender
Wartung vermeiden. Hierfür wird der SICCOM SAS Sensor mit der Artikelnummer DS1HTCC110 empfohlen. Sie
erhalten ihn bei Ihrem Wiederverkäufer
GARANTIE
Bei Auslieferung gewährleisten wir den einwandfreien Betriebszustand Ihrer Pumpe. Das Modell ECO LINE Betr. ist
DE05SCC600 1 Jahr ( 12 Monate) garantiert eine 1jährige Garantie (12 Monate) ab Datum der Rechnungsstellung
der SICCOM SAS für jegliche Betriebsfehler. Kunden außerhalb von Frankreich müssen bei festgestelltem Fehler
die Pumpe auf eigene Kosten an den nächstgelegenen SICCOM SAS-Vertrieb zurück senden. Alle eingesandten
Produkte werden anhand des Nachvollziehbarkeitscodes und der festgestellten technischen Leistungen komplett auf
Herkunft und Betrieb untersucht. Ist der Defekt nicht auf fehlerhafte Nutzung der Pumpe zurückzuführen und wenn
die Montageanweisungen eingehalten wurden, wird das Produkt ersetzt oder repariert.
EINSCHRÄNKUNGEN:
Jegliche stillschweigende Garantie ist auf die ausdrückliche vorgenannte Garantiezeit beschränkt. Die
Verantwortung in Verbindung mit der Garantie der SICCOM SAS ist streng auf Austausch oder Reparatur
des gelieferten Produktes zuzüglich zu den Transportkosten zum ursprünglichen Ort der Auslieferung
beschränkt.
weder der verkäufer, Noch der hersteller überNimmt eiNe haftuNg für verletzuNgeN oder schädeN iN direktem
zusammeNhaNg mit dem produkt oder aufgruNd desseN aNweNduNg (eiNschliesslich, aber Nicht begreNzt
auf deN verlust voN fiNaNziellem gewiNN, umsatzverlusteN, schädeN aN güterN oder persoNeN iN direktem
zusammeNhaNg mit dem produkt oder aufgruNd desseN NutzuNg) oder für beeiNträchtiguNgeN aufgruNd der
NutzuNg oder uNmöglichkeit der NutzuNg des produktes. der beNutzer erkeNNt aN, dass es für dieseN fall
weder rechtsmittel Noch schadeNsersatz gibt.
IN FOLGENDEN FÄLLEN VERLIERT DIE GARANTIE IHRE GÜLTIGKEIT:
- Öffnung des Pumpengehäuses
- Anschluss an eine andere als die angegebene Spannung
- Durchtrennung des Behälterkabels
- Verwendung der Pumpe im Trockenlauf (ohne Flüssigkeitszufuhr)
- Verwendung der Pumpe zur Förderung einer anderen Substanz als Kondensatwasser.
- Falsche Verwendung des Produkts durch den Kunden
Vor der Nutzung prüft der Benutzer, dass das Produkt für den beabsichtigten Einsatz geeignet ist. Er übernimmt
alle Risiken und rechtlichen Konsequenzen in Verbindung mit der Nutzung und der Anlage.
Die Firma SICCOM SAS behält sich das Recht vor, das Produkt ganz oder teilweise zu ändern, ohne zuvor ihre
Kunden zu informieren.
IT
AVVERTENZE
Di scarso ingombro, la ECO LINE si colloca facilmente in tutti i climatizzatori (A softto, murali e
pensili) la cui potenza frigorifera non supera gli 10 KW ((36000 Btu, 2,8 tons).
La ECO LINE è composta da due elementi:
• blocco pompa in linea
• blocco di rivelazione
Caratteristiche generali
Portata max. : 13,2 l/ora
Mandata max. : 10 metri
Aspirazione max : 1,5 metri
Alimentazione blocco pompa : 230 V 50 Hz & 220 V 60 Hz
Potenza pompa : 19 W
Fattore di marcia 100%*
Elemento protettivo termico : Si (a ripristino automatico)
Temperatura di utilizzo : da 5°C a 45°C
Temperatura max. dell’acqua: 35 C°
Grado di protezione : IP64
Temperatura di stoccaggio : 0 à 70°C
Class : 1
Altitudine di utilizzo < 2,500 m
*= la pompe é in grado di funzionare al 100% del tempo se necessario.
uso interno tensione pericolosa
Accertarsi che tutte le caratteristiche siano compatibili con quelle necessarie alla propria
applicazione.
INSTALLAZIONE
2.a RACCOMANDAZIONI
Questo apparecchio non è destinato a essere utilizzato da
persone (compresi i bambini) con capacità siche, sensoriali o
mentali ridotte, o da persone prive di esperienza o di conoscen-
za, a meno che una persona responsabile della loro sicurezza
li sorvegli o li abbia preventivamente informati sull’utilizzo
dell’apparecchio.
Questo apparecchio può essere utilizzato da bambini di età
superiore a
8 anni e da persone con capacità siche, sensoriali o mentali
ridotte o prive di esperienza o conoscenza, purché tali persone
siano sorvegliate o abbiano ricevuto preventivamente istruzioni
sull’uso dell’apparecchio nella massima sicurezza e ne abbiano
compreso i pericoli inerenti. I bambini non devono giocare con
l’apparecchio. La pulizia e la manutenzione da parte dell’utente
non devono essere effettuate dai bambini senza sorveglianza.
2.b IL BLOCCO POMPA
L’alimentazione deve provenire da una fonte diversa da quella del climatizzatore. Non collegare
l’alimentazione durante l’installazione.
Il collegamento del cavo di alimentazione elettrica deve essere effettuato da personale qualicato
rispettando le norme vigenti del paese.
Utilizzare unicamente il cavo nero a tre conduttori fornito e una protezione da 10A sulla linea.
Nelle canalizzazioni sse, occorre prevedere, conformemente alle regole d’installazione, un
mezzo di scollegamento dalla rete di alimentazione con una distanza di apertura dei contatti da
tutti i poli che assicuri una completa interruzione nelle condizioni di categoria di sovratensione III.
In caso di dubbi o per qualsiasi intervento riguardante il collegamento elettrico, si consiglia di
rivolgersi a un professionista qualicato.
SICCOM SAS non può essere ritenuta responsabile per eventuali danni causati da una
installazione non conforme.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo
servizio post-vendita o da personale qualicato al ne di evitare qualsiasi pericolo.
Installazione del blocco pompa.
Il blocco pompa può essere ssato nel condizionatore, in una canalina (schema qui accanto) o
nel controsoftto. Va preser vato uno spazio libero intorno al blocco pompa per consentire il suo
raffreddamento in caso di funzionamento prolungato. Il blocco pompa non deve essere isolato
termicamente (né isolante, né schiuma espansa, ecc...)
Il tubo di mandata (fornito) deve avere un diametro di 6 x 9 mm. Usare il collare di serraggio per
ssare correttamente il tubo di man data alla pompa. Rispettare il senso di scarico indicato
dalla freccia sul blocco pompa.
2.c IL BLOCCO DI RILEVAZIONE
Un manicotto a gomito essibile (fornito) consente di collegare il blocco di rilevazione alla
vaschetta del climatizzatore. L’aspirazione va effettuata mediante un tubo essibile di 1,50 metri
(non fornito) con un diametro di 6x9 mm (non fornito). Usare le 2 fascette di serraggio fornite
per ssare in modo certo questo tubo essibile sul blocco di rilevazione e sul blocco pompa.
Installazione del blocco di rilevazione.
Per la ECO LINE 0 il blocco di rilevazione va posizionato e ssato in posizione orizzontale
mediante il supporto adesivo in velcro fornito . L’uscita del tubo di mandata della pompa
deve essere sempre più alta del blocco di rilevazione. In caso contrario è indispensabile
collegare l’uscita del tubo di mandata ad un altro tubo di diametro superiore al ne di evitare il
fenomeno di aspirazione o di sifonamento. Informazioni dettagliate sono disponibili pres so il
vostro rivenditore.
 FUNZIONAMENTO
Assicuratevi che la vaschetta della condensa del vostro climatizzatore sia sufcientemente alta
da contenere tutta la condensa in caso di interruzione elettrica e che ci sia spazio per il blocco
di rilevazione. Prima di ogni installazione denitiva è necessario provare il corretto
funzionamento della pompa di sollevamento della condensa.
Non far mai funzionare la pompa a secco per più di pochi secondi indispensabili per la
messa in funzione (rischio di danneggiare la pompa)
• sciacquare abbondantemente con acqua la vaschetta del climatizzatore per eliminare
tutte le particelle metalliche e i corpi estranei prima di collegare il blocco di rilevazione.
• Posizionare il serbatoio al suo posto per raccogliere la condensa del climatizzatore
instal lato.
• Versare una adeguata quantità d’acqua nella vaschetta del climatizzatore
• Controllare la messa in moto della pompa, vericare l’evacuazione dell’acqua e il
successivo arresto della pompa.
Utilizzare exclusivamente il cavo fornito a
3 conduttori:
Blu / Neutro
Marrone / Fase

5
INSTALLAZIONE
2.a RACCOMANDAZIONI
Questo apparecchio non è destinato a essere utilizzato da
persone (compresi i bambini) con capacità siche, sensoriali o
mentali ridotte, o da persone prive di esperienza o di conoscen-
za, a meno che una persona responsabile della loro sicurezza
li sorvegli o li abbia preventivamente informati sull’utilizzo
dell’apparecchio.
Questo apparecchio può essere utilizzato da bambini di età
superiore a
8 anni e da persone con capacità siche, sensoriali o mentali
ridotte o prive di esperienza o conoscenza, purché tali persone
siano sorvegliate o abbiano ricevuto preventivamente istruzioni
sull’uso dell’apparecchio nella massima sicurezza e ne abbiano
compreso i pericoli inerenti. I bambini non devono giocare con
l’apparecchio. La pulizia e la manutenzione da parte dell’utente
non devono essere effettuate dai bambini senza sorveglianza.
2.b IL BLOCCO POMPA
L’alimentazione deve provenire da una fonte diversa da quella del climatizzatore. Non collegare
l’alimentazione durante l’installazione.
Il collegamento del cavo di alimentazione elettrica deve essere effettuato da personale qualicato
rispettando le norme vigenti del paese.
Utilizzare unicamente il cavo nero a tre conduttori fornito e una protezione da 10A sulla linea.
Nelle canalizzazioni sse, occorre prevedere, conformemente alle regole d’installazione, un
mezzo di scollegamento dalla rete di alimentazione con una distanza di apertura dei contatti da
tutti i poli che assicuri una completa interruzione nelle condizioni di categoria di sovratensione III.
In caso di dubbi o per qualsiasi intervento riguardante il collegamento elettrico, si consiglia di
rivolgersi a un professionista qualicato.
SICCOM SAS non può essere ritenuta responsabile per eventuali danni causati da una
installazione non conforme.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo
servizio post-vendita o da personale qualicato al ne di evitare qualsiasi pericolo.
Installazione del blocco pompa.
Il blocco pompa può essere ssato nel condizionatore, in una canalina (schema qui accanto) o
nel controsoftto. Va preser vato uno spazio libero intorno al blocco pompa per consentire il suo
raffreddamento in caso di funzionamento prolungato. Il blocco pompa non deve essere isolato
termicamente (né isolante, né schiuma espansa, ecc...)
Il tubo di mandata (fornito) deve avere un diametro di 6 x 9 mm. Usare il collare di serraggio per
ssare correttamente il tubo di man data alla pompa. Rispettare il senso di scarico indicato
dalla freccia sul blocco pompa.
2.c IL BLOCCO DI RILEVAZIONE
Un manicotto a gomito essibile (fornito) consente di collegare il blocco di rilevazione alla
vaschetta del climatizzatore. L’aspirazione va effettuata mediante un tubo essibile di 1,50 metri
(non fornito) con un diametro di 6x9 mm (non fornito). Usare le 2 fascette di serraggio fornite
per ssare in modo certo questo tubo essibile sul blocco di rilevazione e sul blocco pompa.
Installazione del blocco di rilevazione.
Per la ECO LINE 0 il blocco di rilevazione va posizionato e ssato in posizione orizzontale
mediante il supporto adesivo in velcro fornito . L’uscita del tubo di mandata della pompa
deve essere sempre più alta del blocco di rilevazione. In caso contrario è indispensabile
collegare l’uscita del tubo di mandata ad un altro tubo di diametro superiore al ne di evitare il
fenomeno di aspirazione o di sifonamento. Informazioni dettagliate sono disponibili pres so il
vostro rivenditore.
 FUNZIONAMENTO
Assicuratevi che la vaschetta della condensa del vostro climatizzatore sia sufcientemente alta
da contenere tutta la condensa in caso di interruzione elettrica e che ci sia spazio per il blocco
di rilevazione. Prima di ogni installazione denitiva è necessario provare il corretto
funzionamento della pompa di sollevamento della condensa.
Non far mai funzionare la pompa a secco per più di pochi secondi indispensabili per la
messa in funzione (rischio di danneggiare la pompa)
• sciacquare abbondantemente con acqua la vaschetta del climatizzatore per eliminare
tutte le particelle metalliche e i corpi estranei prima di collegare il blocco di rilevazione.
• Posizionare il serbatoio al suo posto per raccogliere la condensa del climatizzatore
instal lato.
• Versare una adeguata quantità d’acqua nella vaschetta del climatizzatore
• Controllare la messa in moto della pompa, vericare l’evacuazione dell’acqua e il
successivo arresto della pompa.
3.aMANUTENZIONE
Ogni intervento sulla pompa di sollevamento
della condensa DEVE ESSERE EFFET-
TUATO CON LA TENSIONE DISINSERITA.
All’inizio della stagione, o regolarmente se
la pompa viene usata tutto l’anno, togliere
il coperchio, il ltro e il galleggiante. Pulire
l’interno del serbatoio nonchè il galleggiante
con una soluzione acqua + candeggina (5%).
Risciacquare abbondantemente dopo
l’uso di prodotti per la pulizia. Ricollocare
il galleggiante con il punto nero verso l’alto
nonché il ltro. Ricollocare il coperchio nel senso
originale ed effettuare sempre un test di funzio-
namento prima di ricollocare il serbatoio nel
climatizzatore.
3.b SICUREZZE INCORPORATE
• Un protettore termico calibrato con riarmo automatico.
• un doppio isolamento
• Prodotto senza allarme
SICCOM SAS raccomanda fortemente il montaggio di un rilevatore di livello alto della condensa collegato ad
un allarme sonoro (Buzzer) o visivo (Spia) in modo da evitare qualsiasi straripamento e interrompere la produzione
frigorifera in caso di incidente del sistema o di assenza di manutenzione. A tale scopo, si raccomanda di utilizzare il
rilevatore di SICCOM SAS rif. DS1HTCC110 disponibile presso il vostro rivenditore.
 GARANZIA
Questa pompa è garantita in perfetto stato di funzionamento alla consegna. Il modello ECO LINE Réf DE05SCC600
sono garantite 1 anno (12 mesi) a decorrere dalla data di fatturazione di SICCOM SAS contro qualsiasi difetto di
funzionamento. I Clienti non basati in Francia devono, in caso di guasto constatato, rinviare la pompa con porto
pagato al distributore SICCOM SAS più vicino. Tutti i prodotti restituiti saranno oggetto di un’analisi completa
sull’origine e il funzionamento in relazione con il rispettivo codice di tracciabilità e con le performance tecniche
constatate. In caso di assenza di guasto legato ad uno scorretto utilizzo della pompa e al rispetto delle prescrizioni
d’installazione, il prodotto verrà sostituito o riparato.
RESTRIZIONI:
Qualsiasi garanzia implicita sarà limitata alla durata della garanzia esplicita precisata qui sopra. In ogni caso, la
responsabilità legata alla garanzia di SICCOM SAS è strettamente limitata alla sostituzione o alla riparazione del
prodotto fornito più il costo del trasporto no al luogo di consegna di origine.
ilriveNditore eil fabbricaNte NoN si assumoNo alcuNa respoNsabiblità iN caso di lesioNi odaNNi direttameNte legati al
prodotto ocoNsecutivi al suo utlizzo (iNclusi, iN maNiera tuttavia NoN restrittiva, le perdite di profitti fiNaNziari, le
perdite di fatturato, idaNNi ai beNi oalle persoNe direttameNte legati al prodotto ocoNsecutivi al suo utlizzo) così come
iN caso di pregiudizio derivaNte dall’utilizzo odall’impossibilità di utilizzare il prodotto. dal caNto suo l’uteNte ricoNosce
che tale situazioNe èseNza possibilità di ricorso Né di iNdeNNizzo.
LA GARANZIA NON SARÀ VALIDA NEI SEGUENTI CASI:
Apertura della scatola pompa
- Collegamento ad una tensione diversa da quella indicata
- Taglio del cavo del serbatoio
- Uso della pompa a secco (senza alimentazione liquida)
- Uso della pompa per far circolare una sostanza diversa dall’acqua di condensa.
- Cattivo utilizzo del prodotto da parte del cliente
Prima dell’utilizzo, l’utente determinerà la compatibilità del prodotto con l’utilizzo che desidera farne. L’utente sosterrà
ogni rischio e implicazione legale relativi all’utilizzo e all’installazione dell’apparecchio.
SICCOM SAS si riserva il diritto di modicare totalmente o parzialmente il prodotto senza informarne preliminarmente
i propri clienti.
ES
ADVERTENCIA
De reducidas dimensiones, el ECO LINE 0 se integra con facilidad a todos los climatizadores
(de techo, murales y consolas) cuya potencia frigoríca no exceda los 10 KW (36000 Btu, 2,8
tonos).
El ECO LINE se compone de dos elementos:
• bloque bomba en linea
• bloque de detección
(2 niveles por otador, Parada bomba, Puesta en funcionamiento bomba).
Características generales
Caudal máximo: 13,2 l/h
Compresión máxima: 10 metros
Aspiración máxima: 1,5 metros
Alimentación bloque bomba: 220-240 V 50/60 Hz
Potencia bomba: 19 W
Factor de funcionamiento 100%*
Protector térmico: Sí. Vuelve a ponerse en marcha automáticamente.
Temperatura de utilización: de 5°C a 45°C
Temperatura máxima del agua: 35ºC
Indice de protecciόn : IP64
Temperatura de almacenamiento : 0 à 70°C
Clase (aparato de clase) 1
Altura de uso < 2500 m
*La bomba es capaz de funcionar al 100% de tiempo si es necesario
uso en interiores voltaje peligroso
Asegúrese de que todas estas características son compatibles con las necesarias para
su aplicación.
 PUESTA EN SERVICIO
2.a RECOMENDACIONES
Este aparato no está previsto para uso por personas (incluidos
niños), cuyas capacidades físicas, sensoriales o mentales
sean reducidas, o sin experiencia ni conocimientos, excepto
si una persona responsable de su seguridad las vigila o les da
instrucciones sobre el uso del aparato. Este aparato puede ser
utilizado por niños menores de 8 años y por personas que cuyas
capacidades físicas, sensoriales o mentales sean reducidas,
o sin experiencia ni conocimientos, si se les vigila o se les da
instrucciones sobre el uso del aparato de forma segura y si
comprenden los riesgos. Los niños no deben jugar con este
aparato. Los niños sin vigilancia no pueden realizar limpieza ni
mantenimiento del aparato.
2.b EL BLOQUE BOMBA
Desconectar toda alimentación del sector durante la instalación.
La conexión del cable de alimentación eléctrica debe de ser efectuado por un profesional
cualicado respetando las normas en vigor del país.
Debe preverse un medio de desconexión de la red de alimentación que tenga una distancia
de abertura de los contactos de todos los polos que garanticen un corte completo en las
condiciones de categoría de sobretensión III en las canalizaciones jas conforme a las normas
de instalación.
La toma de corriente debe seguir siendo accesible después de la instalación.
En caso de duda y para todas las intervenciones relativas a la conexión eléctrica, es preferible
recurrir a un profesional cualicado.
SICCOM SAS não poderá ser responsabilizada por eventuais danos resultantes de uma
instalação incorrecta.
SICCOM SAS no se hace responsable de los eventuales daños caudados por una instalación
no conforme.
Instalación del bloque de bomba.
El bloque de bomba puede jarse en el climatizador, en una canaleta (ver el esquema adjunto)
o en un falso techo.. Debe guardarse un espacio de separación en torno al bloque de bomba,
para permitir que se enfríe en caso de funcionamiento prolongado, El bloque de bomba no debe
ser cubierto (ni aislante, ni espuma de poliuretano, etc.) El tubo de descarga debe poseer un
diámetro 6 x 9 mm. Utilizar una abrazadera de sujeción (incluida) para jar de forma duradera
el tubo de descarga a la bomba. Respetar el sentido de ujo que indica la echa del bloque
de bomba.
2.c EL BLOQUE DE DETECCIÓN
Un manguito exible acodado (no suministrado) permitir conectar el bloque de detección al
recipiente del climatizador La aspiración debe efectuarse mediante un tubo exible de 1,50
metros (no suministrado), de un diámetro interior de 6 x9mm (no suministrado). Utilizar las dos
abrazaderas de sujeción (suministradas) para jar el tubo exible a la altura del bloque de
detección y de la bomba.
Instalación del bloque de detección
Para la ECO LINE, el bloque de detección debe estar situado y jado en posición horizontal, si
es posible por medio del soporte adhesivo de velcro suministrado. La salida del tubo de
descarga de la bomba debe estar situada siempre por encima del bloque de detección.
En caso contrario, es fundamental conectar la salida del tubo de descarga a otro tubo, cuyo
diámetro sea superior, con el objetivo de evitar el fenómeno de aspiración o de sifón. Su
distribuidor le facilitará toda la información al respecto
Se debe usar el cable de 2 conductores:
Azul / Neutro
Marón / Fase
