MAXI ECO FLOWATCH®
Réf : DE40LCC300
Pompe de relevage de condensats
Condensate removal pump
Kondensatförderpumpe
Bomba de absorcion de
condensados
Pompa elevatrice di condensa
Mini bomba de condensados
Nie zatykać odpowietrznika na pokrywie.
Насос для отвода конденсата FR
AVERTISSEMENT
De faible encombrement, la MAXI ECO FLOWATCH ®s’intègre facilement dans tous les climatiseurs
(muraux et consoles) dont la puissance frigorifique n’excède pas 30 kW (102000 Btu, 8,5 tons).
LA MAXI ECO FLOWATCH ®est composée de deux éléments :
bloc pompe
bloc de détection
(2 niveaux par flotteur :, Mise en marche pompe et arrêt pompe).
Caractéristiques générales
Débit max. : 40 l/h
Refoulement max. : 10 mètres
Aspiration max. : 2 mètres
Alimentation bloc pompe : 220-240 V 50/60 Hz
Puissance pompe : 16 W
Facteur de marche 100%
Protecteur thermique Oui (à réenclenchement automatique)
Température d’utilisation : 5°C à 45°C
Température maximum de l’eau : 35°C
Indice de protection : IP20
MISE EN SERVICE
2.a BLOC POMPE
L’alimentation doit provenir d’un réseau différent de celui de votre climatiseur. Déconnecter toute
alimentation secteur pendant l’installation.
Le raccordement du câble d’alimentation électrique doit être effectué par un professionnel qualifié en
respectant les normes en vigueur du pays.
Utiliser uniquement le câble noir 3 conducteurs fournis et une protection 10 A sur la ligne.
Ce câble d’alimentation doit être relié à la terre.
(norme NFC 15100 impose pour l’habitat la mise en place d’un disjoncteur différentiel haute
sensibilité (30 m A))
En cas de doute et pour toutes interventions concernant le raccordement électrique, il est préférable
de faire appel à un professionnel qualifié.
SICCOM SAS ne saurait être tenu pour responsable des éventuels dommages causés par une
installation non conforme.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou des personnes de qualification similaire afin d’éviter un danger

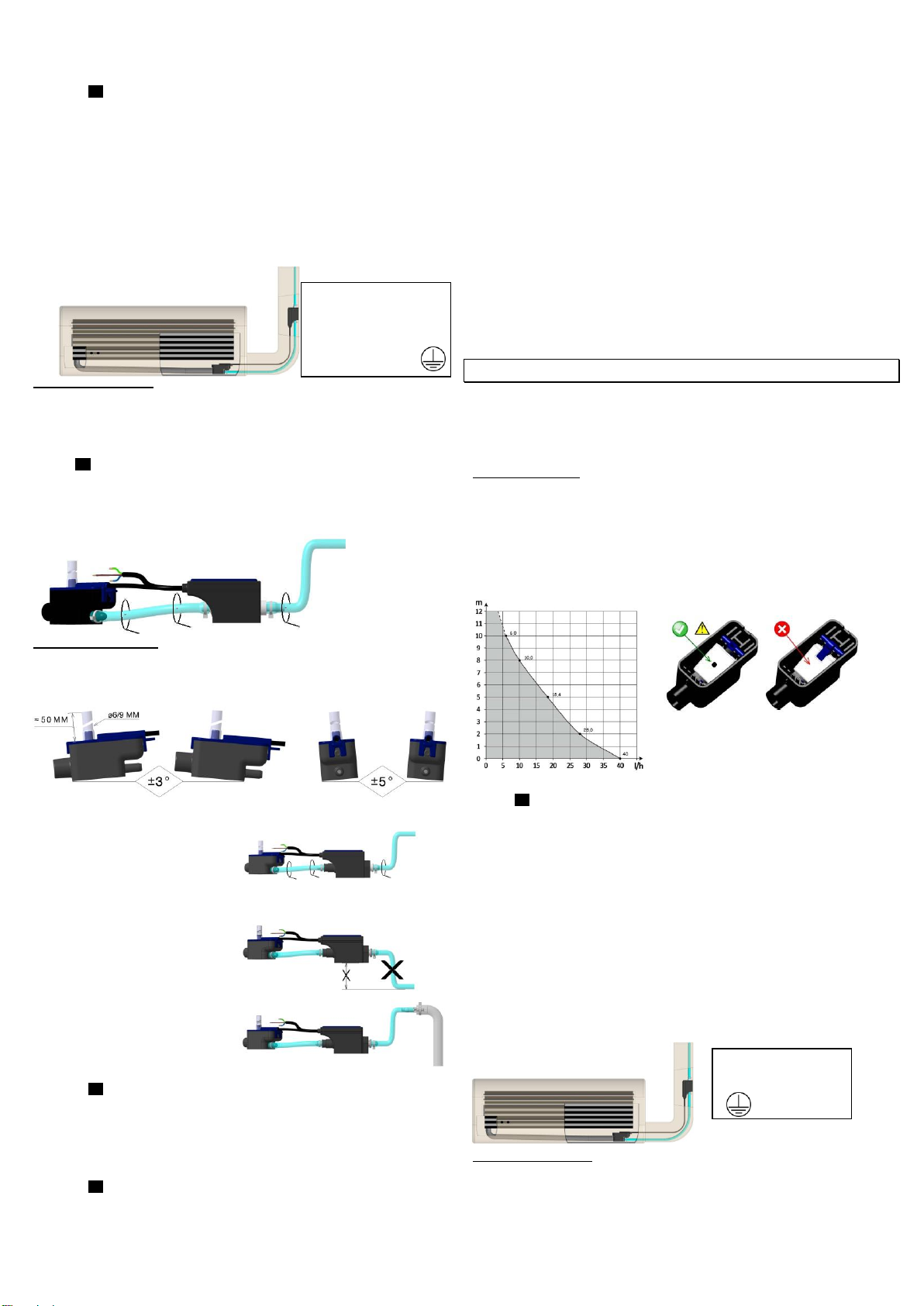

Installation du bloc pompe
Le bloc pompe peut être fixé dans le climatiseur, dans une goulotte (schéma ci-contre) ou en faux
plafond. Un espace libre de doit être préservé autour du bloc pompe pour permettre son
refroidissement en cas de marche prolongée. Le bloc pompe ne doit pas être couvert (ni isolant, ni
mousse expansive,etc.)
Le tube de refoulement doit avoir un diamètre 6 x 9 mm.Utiliser un collier de serrage (fourni) afin de
fixer durablement le tube de refoulement à la pompe. Respecter le sens d’écoulement indiqué par
la flèche sur le bloc pompe.
2.b BLOC DE DETECTION
Un manchon coudé souple (fourni) permet de raccorder le bloc de détection au bac du climatiseur.
L’aspiration se fait par un tube souple de 1,50 mètre (non fourni) ayant un diamètre de 6 x 9 mm
(non fourni). Utiliser les 2 colliers de serrage (fournis) pour fixer durablement ce tube souple au
niveau du bloc de détection et de la pompe.
Installation du bloc de détection.
Pour LA MAXI ECO FLOWATCH ®, le bloc de détection doit être placé et fixé en position horizontale
au moyen du support adhésif velcro fourni. La sortie du tube de refoulement de la pompe doit
toujours être plus haute que le bloc de détection. Dans le cas contraire, il est indispensable de
raccorder la sortie du tube de refoulement à un autre tube dont le diamètre est supérieur afin de
supprimer le phénomène d’aspiration, de siphonage. Une information complète est disponible auprès
de votre revendeur à ce sujet.
FONCTIONNEMENT
Assurez-vous que le bac de condensats de votre
climatiseur soit assez haut pour qu’au delà du niveau
du couvercle du bloc de détection, il puisse contenir
les condensats en cas de coupure électrique. Avant
toute installation définitive, il est demandé de
tester le bon fonctionnement de la pompe de
relevage de condensats.
Ne jamais faire fonctionner la pompe à sec
plus des quelques secondes indispensables
pour la mise en service (risque de détérioration
de la pompe)
Rincer abondamment à l’eau le bac du
climatiseur afin d’éliminer toutes les particules
métalliques et corps étrangers avant le
raccordement du bloc de détection.
Positionner le réservoir en lieu et place afin de
collecter les condensats du climatiseur installé.
Verser de l’eau dans le bac du climatiseur sans
excès.
Vérifier la mise en marche de la pompe et
constater l’évacuation de l’eau par la pompe, puis l’arrêt de celle-ci.
3.a ENTRETIEN
Toute intervention sur la pompe de relevage de condensats DOIT ETRE EFFECTUEE HORS
TENSION.
En début de saison ou régulièrement si la pompe est utilisée toute l’année : Enlever le couvercle du
bloc de détection, et le flotteur. Nettoyer l’intérieur du réservoir ainsi que le flotteur avec une solution
eau + javel 5%. Rincer abondamment après toute utilisation d’un produit de nettoyage.
Replacer le flotteur avec le point noir vers le haut. Replacer le couvercle dans le sens d’origine et
effectuer toujours un test de fonctionnement avant de replacer le réservoir dans le climatiseur.
3.b SECURITES INCORPOREES
un protecteur thermique calibré avec remise en marche automatique
une mise à la terre de la pompe.
Produit sans alarme
SICCOM SAS recommande vivement le montage d’un détecteur de niveau haut des condensats connecté à une
alarme sonore (Buzzer) ou visuelle (Voyant) afin d’éviter tout débordement et d’interrompre la production frigorifique en
cas d’incident du système ou d’absence de maintenance. Pour ce faire, il est préconisé d’utiliser le détecteur de SICCOM
ref DS1HTCC110 disponible chez votre revendeur.
Garantie
Votre pompe est garantie en parfait état de marche à la livraison. Le modèle MAXI ECO FLOWATCH® Réf DE40LCC300
est garanti 1 an (12 mois) à partir de la date de facturation de SICCOM SAS contre tout défaut de fonctionnement. Les
Clients qui ne sont pas situés en France doivent en cas de défaut constaté retourner en port payé la pompe au
distributeur de SICCOM SAS le plus proche. Tous les produits retournés feront l’objet d’une analyse complète d’origine et
de fonctionnement en relation avec son code de traçabilité et les performances techniques constatées. En cas d’absence
de défaut lié à une mauvaise utilisation de la pompe et de respect des consignes d’installation, le produit sera remplacé
ou réparé.
RESTRICTIONS :
Toute garantie implicite sera limitée dans sa durée à la garantie expresse précisée ci-dessus. Dans tous les cas, la
responsabilité liée à la garantie de SICCOM SAS est strictement limitée au remplacement ou à la réparation du produit
fourni augmenté du coût de son transport au lieu de livraison d’origine.
NI LE VENDEUR NI LE FABRICANT NE PORTE DE RESPONSABIBLITE EN CAS DE BLESSURE OU DE DOMMAGES DIRECTEMENT
EN RAPPORT AVEC LE PRODUIT OU CONSECUTIVEMENT A SON UTLISATION (Y-COMPRIS MAIS DE FAÇON NON RESTRICTIVE
LES PERTES DE GAINS FINANCIERS,PERTES DE CHIFFRES D’AFFAIRES,DOMMAGES AUX BIENS OU AUX PERSONNES
DIRECTEMENT EN RAPPORT AVEC LE PRODUIT OU CONSECUTIVEMENT A SON UTLISATION)AINSI QUE TOUT PREJUDICE
DECOULANT DE L’UTILISATION OU DE L’IMPOSSIBILITE D’UTILISER LE PRODUIT,L’UTILISATEUR AGREANT CETTE SITUATION
COMME ETANT SANS RECOURS ET SANS COMPENSATION.
LA GARANTIE SERA INVALIDEE DANS LES CAS SUIVANTS :
- Ouverture du boîtier pompe
- Connexion à une tension autre que celle indiquée
- Coupure du câble du réservoir
- Utilisation de la pompe à sec (sans alimentation liquide)
- Utilisation de la pompe pour faire circuler une substance autre que de l‟eau de condensats.
- Mauvaise utilisation du produit par le client
Avant toute utilisation, l’utilisateur déterminera la compatibilité du produit avec l’utilisation qu’il souhaite en faire. Il
supportera tout risque et implication légale en relation avec son utilisation et son installation.
SICCOM SAS se réserve le droit de modifier tout ou partie du produit sans en informer au préalable ses clients.
CERTIFICAT DE CONFORMITE SICCOM SAS
Z.I. Les Bordes 2 rue Gustave Madiot - 91070 Bondoufle - FRANCE déclare que la MAXI ECO FLOWATCH® est
conforme :
• EN 60 335-1
. UK
DESCRIPTION
Due to its small size the MAXI ECO FLOWATCH® is easy to use in all air conditioners (floor-standing)
of refrigeration capacity of 30 kW (102000 Btu, 8.5 tons) or less.
The MAXI ECO FLOWATCH® comes in 2 modules:
pump module
detection module
(2 levels float: Pump shut-down, Pump start-up)
General characteristics
Max flow: 40 Litres / hour.
Max discharge: 10 meters –32 ft.
Maximum suction: 2 meters –7 ft.
Voltage: 220-240 V 50/60 Hz
Pump power: 16 W
Operating factor 100%
Thermal protection: yes, with auto-restart
Operating temperature: 5°C to 45°C
Maximum water temperature: 35ºC
Ingress protection : IP20
Utiliser exclusivement le câble fourni à 3
conducteurs :
Bleu / Neutre
Marron / Phase
Jaune+vert / Terre

2
INSTALLATION
2.a PUMP MODULE
The power supply must come from a different
network than the air conditioner supply.
Disconnect the power supply before installation.
The power cable must be connected by a qualified professional complying with the standards in force
in the country.
Use only the cable 3 drivers supplied with a protection 10 A on the line.
This power supply cable must be grounded.
(standard NFC 15100 lays down the installation of a high sensitivity differential circuit breaker for
dwelling units (30 m A))
In case of doubt and for any interventions concerning electrical connection, it is preferable to call a
qualified professional.
SICCOM would not be held responsible for possible damages caused by a improper installation
If the power cable is damaged, it should be replaced by the manufacturer, its after-sales service or
similarly qualified persons in order to avoid any danger.
Installation of the pump module.
The pump module may be installed in the air conditioner, in a chute (see diagram, opposite) or in the
false ceiling. A space must be left around the pump module for it to cool in the event of prolonged
operation. The pump module should not be covered (no insulation, no expanding foam, etc.). The
discharge tube must be 6 x 9 mm in diameter. Use the hose clamp (supplied) to securely fasten the
discharge hose to the pump. Make sure to observe the flow direction indicated by the arrow on
the pump module.
2.b DETECTION MODULE.
The flexible elbow (supplied) allows connection of the detection module to the air conditioner tray.
Suction is via the 1.50-meter flexible hose having a diameter of 6 x 9 mm (not supplied). Use the two
hose clamps (provided) to securely fasten the flexible hose to the detection and pump modules
Installation of the detection module.
For the MAXI ECO FLOWATCH®, the detection module must be installed and fastened in a
horizontal position with the velcro adhesive support (supplied).
The outlet discharge tube of the pump module must always be higher than the detection
module. In other case, it is necessary to connect the outlet discharge tube to another tube of a
higher diameter in order to prevent siphoning. Detailed information is available from your nearest
wholesaler.
OPERATION
Check that the maximum water level in the
condensate tray is higher than the cover level
in the detection unit, to prevent the condensate
tray overflowing before the alarm activates.
Before finishing the installation, it is requested
to test the correct operation of the condensate
removal pump.
Never try to run the pump “dry” without
water (pump destructive)
Rinse thoroughly the condensate water
tray in order to eliminate all metallic
particles and foreign bodies before
connecting the detection unit.
Position the detection unit in order to
collect the condensate from the air
conditioner
Pour water into the condensate tray of
the air conditioner without overfilling
Check the pump starts, pumps water,
then stops
3.a MAINTENANCE.
Any maintenance on the condensate pump MUST BE DONE WITH THE POWER SUPPLIED
SWITCHED OFF.
At the beginning of the season, or regularly if the air conditioner is used all year long:
Remove the cap of the detection unit and the magnet. Clean inside the detection unit and the float
with water containing 5% bleach. Rinse thoroughly after use of a cleaning product.
Then replace the float with the black spot facing up, and the filter. Replace the cap, always in the
direction of origin and do a full operational test.
3.b SAFETY
A thermal cut-out set with AUTO-RESET
Connect the earth wire of the pump
Product without alarm
SICCOM SAS strongly recommends fitting a high condensate level detector connected to an
audio alarm (Buzzer) or a visual one (Indicator) to avoid any overflow or interruption of refrigeration in
the event of an incident in the system or lack of maintenance. To do this, we recommend using the
SICCOM SAS ref DS1HTCC110 detector available from your retailer.
Warranty
Your pump is guaranteed to be in perfect working order at delivery. The model MAXI ECO
FLOWATCH®Ref DE40LCC300 is guaranteed for one year (12 months) from the SICCOM SAS
billing date against all operating faults. In the case of detection of a fault, customers not located in
France must return the pump postage paid to the nearest SICCOM distributor. All products returned
will be subject to a complete analysis of origin and operation in relation to its traceability code and the
technical performances ascertained. If it is determined that the fault is unrelated to incorrect use of
the pump and that the installation instructions have been complied with, the product will be repaired
or replaced.
RESTRICTIONS:
Any implicit guarantee will be limited to the duration of the express guarantee specified above.
In all cases, the responsibility related to the SICCOM SAS warranty is limited to the
replacement or repair of the product supplied plus the cost of its transport to the original
delivery location.
NEITHER THE VENDOR NOR THE MANUFACTURER IS RESPONSIBLE FOR INJURIES OR DAMAGES
DIRECTLY RELATED TO THE PRODUCT OR SUBSEQUENT TO ITS USE (INCLUDING BUT NOT LIMITED
TO LOSS OF PROFIT,LOSS OF TURNOVER,DAMAGE TO GOODS OR PERSONS DIRECTLY RELATED TO
THE PRODUCT OR RESULTING FROM ITS USE)OR ANY PREJUDICE ARISING FROM THE USE OF OR
INABILITY TO USE THE PRODUCT.THE USER AGREES THAT THIS SITUATION IS WITHOUT RECOURSE
OR COMPENSATION.
THE WARRANTY WILL BE INVALIDATED IN THE FOLLOWING CASES:
-Pump motor cover opened
-Product connected to an incorrect supply voltage
-Tank cable cut
-Pump used dry (no liquid supply)
-Pump used to circulate liquid other than condensates.
-Incorrect use of the pump by the customer
Before using the product, the user must determine whether it is compatible with his or her
intended use of the product. They will be responsible for all risks and legal implications
resulting from its use or installation.
SICCOM SAS reserves the right to modify the product completely or partially without first
informing its customers about it
CONFORMITY CERTIFICATE SICCOM SAS
Z.I. Les Bordes 2 rue Gustave Madiot - 91070 Bondoufle - FRANCE declare that the MAXI ECO FLOWATCH® is in
conformity with :
• EN 60 335-1 D
HINWEIS
Mit geringem Platzaufwand kann unsere MAXI ECO FLOWATCH ®einfach in jede Klimaanlage
eingebaut werden (Decken-, Wand- oder Konsole-Anlage), deren Kälteleistung 30 KW (102000 Btu,
8,5 Tonnen) nicht überschreitet. Die MAXI ECO FLOWATCH ® besteht aus den zwei folgenden
Teilen :
der Pumpeneinheit
dem Schwimmerschalter
(2 Niveaus Pumpen-Aus, Pumpen-Ein)
Allgemeine technische Daten :
Maximale Leistung : 40 Liter / Stunde
Maximale Fördermenge : 10 meter
Maximale Einsaugung : 2 Meter
Einspeisung der Pumpeneinheit : 220-240 V 50/60 Hz
Leistungsaufnahme der Pumpe : 16W
Relative Einschaltdauer: 100%
Thermische Sicherung : Ja. Mit auto-restart.
Arbeitstemperatur : 5°C bis 45°C
Maximale Temperatur der Flüssigkeit: 35°C
Schutzklasse : IP20
INSTALLATION
2.a DIE PUMPENEINHEIT.
Die Einspeisung muss von einem anderen Netz als von der Klimaanlage herkommen.
Vor der Installation das Klimagerät spannungsfrei schalten.
Der Anschluss des Stromversorgungskabels muss von einem qualifizierten Fachmann unter
Berücksichtigung der geltenden Normen des Landes durchgeführt werden.
Dieses Netzkabel muss geerdet sein.
Nur das schwarze Kabel 3 gelieferte Fahrer zu benutzen und hat ein Schutz 10 auf der Linie.
(Die Norm NFC 15100 verlangt für die Wohnung einen hochempfindlichen FI-Schutzschalter (30 m
A).)
Bei Zweifeln und bei allen elektrischen Eingriffen wird empfohlen, einen qualifizierten Fachmann
heranzuziehen
SICCOM SAS haftet nicht für eventuelle durch eine unsachgemäße Installation entstandene
Schäden.
Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder
ähnlich qualifizierten Personen ersetzt werden, damit keine Gefährdung entsteht.
Use only the supplied 3 core cable:
Blue / Neutral
Brown / Line
Yellow+green / Earth

3
Montage der Pumpeneinheit.
Die Pumpeneinheit kann in dem Klimagerät selbst, in einem Schacht (Siehe Skizze) oder in der
Zwischendecke montiert werden.. Um die Pumpeneinheit herum muss genügend Raum frei gelassen
werden, damit die Pumpeneinheit bei Dauerbetrieb abkühlen kann. Die Pumpeneinheit darf nicht
abgedeckt werden (keine Isolation, kein expandierender Schaum usw.)!
Der Abwasserschlauch am Pumpenausgang (nicht mitgeliefert) sollte einen Innendurchmesser von 6
x 9 mm haben und mit dem Reduzierstück am Ablaufschlauch, (bereits an der pumpe befestigt)
angeschlossen werden. Der Pfeil auf der Pumpeneinheit gibt die Strömungsrichtung an. Bitte
beachten!
2.bSCHWIMMERSCHALTER
Eine Bogenmuffe (mitgeliefert) ist zwischen Schimmerschalter und dem Wasserbehälter des
Klimagerätes anzubringen. Das Kondenswasser wird über den 1,5-Meter-Schlauch (nicht
mitgeliefert) mit einem Durchmesser von 6x9 mm (nicht mitgeliefert) angesaugt. Entlüftungsrohr
(mitgeliefert) mit Innendurchmesser 4 mm und Länge 150 mm anschließen.
Montage Schwimmerschalter
Bei der le MAXI ECO FLOWATCH ® wird der Schwimmerschalter waagerecht mit Hilfe des Klettbandes
(mitgeliefert) montiert. WICHTIG : Bevor Sie den Schwimmerschalter elektrisch verkabeln,
überprüfen Sie die Steckverbindung auf Nässe und Verschmutzung.
Der Ablauf des Pumpen-Kondensatschlauchs sollte immer höher liegen als der Schwimmerschalter
selbst. Wenn dies nicht der Fall sein sollte, ist es notwendig, den Auslass des Kondensatschlauchs
an einen anderen Schlauch mit einem größeren Durchmesser anzuschließen, um Saug- oder
Abzieherscheinungen zu vermeiden. Wenden Sie sich für weitere Auskunft an Ihren
Händler.
BETRIEB
Sehen Sie zu, dass der Behälter Ihrer Klimaanlage
für das Kondenswasser hoch genug ist, damit er
auch beim Überschreiten des Deckels des
Schwimmerschaltes das Mehrkondenswasser bei
Stromausfall noch zurückhalten kann.
Vor der endgültigen Installation wird empfohlen,
den ordentlichen Betrieb der Pumpe für das
Hochpumpen vom Kondenswasser zu überprüfen.
der Behälter soll nie die Pumpe ohne
Wasser funktionieren lassen (Pumpe
Beschädigung Risiko)
der Behälter der Klimaanlage soll mit
reichlich Wasser abgespült werden, um vor
Anschluss des Schwimmerschalters alle
metallischen Partikel und Fremdkörper zu
beseitigen.
Der Behälter soll an Stelle und Ort installiert
werden, um das Kondenswasser der instal-
lierten Klimaanlage aufzufangen.
Wasser in den Behälter der Klimaanlage
füllen, jedoch nicht zu viel.
Die Inbetriebnahme der Pumpe überprüfen und die Entleerung des Wassers durch die Pumpe,
dann die Pumpe Ausschaltung wahrnehmen.
3.aWARTUNG
Unterhaltungsarbeiten an der Kondensatpumpe DÜRFEN NUR SPANNUNGSFREI erfolgen. Dies
erfolgt entweder am Anfang der Saison oder regelmäßig, wenn die Pumpe das ganze Jahr benutzt
wird. Den Deckel und den Schwimmer wegnehmen. Die Innenseite des Behälters und den
Schwimmer anhand einer Javellauge (5%) reinigen. Gründlich spülen nach dem Gebrauch von
Reinigungsmitteln. Den Schwimmer - mit dem schwarzen Punkt nach oben - und den Filter wieder
aufsetzen. Den Deckel in Originalrichtung auflegen und Funktionstest durchführen. Erst dann wird
der Behälter in der Klimaanlage wieder angebracht.
Machen sie sicher dass das Gelenk des Deckels in dem Gehäuse liegt.
3.b ZUR SICHERHEIT
Eine thermische Sicherung, eingestellt ist, Erhitzungsschutz mit automatischer
Wiedereinschaltung.
Erdung der Pumpe.
Produkt ohne Alarm
SICCOM SAS empfiehlt dringend die Installation eines Sensors, der über einen Tonalarm (Buzzer) oder Sichtalarm
(Sichtglas) meldet, wenn die Kondensate ihren Höchststand erreicht haben. So lässt sich jedes Überlaufen und damit die
Unterbrechung der Kühlproduktion bei einem Störfall des Systems oder bei fehlender Wartung vermeiden. Hierfür wird
der SICCOM SAS Sensor mit der Artikelnummer DS1HTCC110 empfohlen. Sie erhalten ihn bei Ihrem Wiederverkäufer
GARANTIE
Bei Auslieferung gewährleisten wir den einwandfreien Betriebszustand Ihrer Pumpe. Das Modell MAXI ECO FLOWATCH ® Betr. ist DE40LCC300 1
Jahr ( 12 Monate) garantiert eine 1jährige Garantie (12 Monate) ab Datum der Rechnungsstellung der SICCOM SAS für jegliche Betriebsfehler. Kunden
außerhalb von Frankreich müssen bei festgestelltem Fehler die Pumpe auf eigene Kosten an den nächstgelegenen SICCOM SAS-Vertrieb zurück
senden. Alle eingesandten Produkte werden anhand des Nachvollziehbarkeitscodes und der festgestellten technischen Leistungen komplett auf
Herkunft und Betrieb untersucht. Ist der Defekt nicht auf fehlerhafte Nutzung der Pumpe zurückzuführen und wenn die Montageanweisungen
eingehalten wurden, wird das Produkt ersetzt oder repariert.
EINSCHRÄNKUNGEN:
Jegliche stillschweigende Garantie ist auf die ausdrückliche vorgenannte Garantiezeit beschränkt. Die Verantwortung in Verbindung mit der
Garantie der SICCOM SAS ist streng auf Austausch oder Reparatur des gelieferten Produktes zuzüglich zu den Transportkosten zum
ursprünglichen Ort der Auslieferung beschränkt.
WEDER DER VERKÄUFER,NOCH DER HERSTELLER ÜBERNIMMT EINE HAFTUNG FÜR VERLETZUNGEN ODER SCHÄDEN IN DIREKTEM ZUSAMMENHANG MIT DEM
PRODUKT ODER AUFGRUND DESSEN ANWENDUNG (EINSCHLIESSLICH,ABER NICHT BEGRENZT AUF DEN VERLUST VON FINANZIELLEM GEWINN,UMSATZVERLUSTEN,
SCHÄDEN AN GÜTERN ODER PERSONEN IN DIREKTEM ZUSAMMENHANG MIT DEM PRODUKT ODER AUFGRUND DESSEN NUTZUNG)ODER FÜR BEEINTRÄCHTIGUNGEN
AUFGRUND DER NUTZUNG ODER UNMÖGLICHKEIT DER NUTZUNG DES PRODUKTES.DER BENUTZER ERKENNT AN,DASS ES FÜR DIESEN FALL WEDER
RECHTSMITTEL NOCH SCHADENSERSATZ GIBT.
IN FOLGENDEN FÄLLEN VERLIERT DIE GARANTIE IHRE GÜLTIGKEIT:
- Öffnung des Pumpengehäuses
- Anschluss an eine andere als die angegebene Spannung
- Durchtrennung des Behälterkabels
- Verwendung der Pumpe im Trockenlauf (ohne Flüssigkeitszufuhr)
- Verwendung der Pumpe zur Förderung einer anderen Substanz als Kondensatwasser.
- Falsche Verwendung des Produkts durch den Kunden
Vor der Nutzung prüft der Benutzer, dass das Produkt für den beabsichtigten Einsatz geeignet ist. Er übernimmt alle Risiken und rechtlichen
Konsequenzen in Verbindung mit der Nutzung und der Anlage.
Die Firma SICCOM SAS behält sich das Recht vor, das Produkt ganz oder teilweise zu ändern, ohne zuvor ihre Kunden zu informieren.
BEREINSTIMMUNGSBESCHEINIGUNG SICCOM SAS
Z.I. Les Bordes 2 rue Gustave Madiot - 91070 Bondoufle - FRANCE erklärt, dass die MAXI ECO FLOWATCH®, den
folgenden Normen entspricht EN 60 335 -1 I
AVVERTENZE
Di scarso ingombro, la MAXI ECO FLOWATCH ®si colloca facilmente in tutti i climatizzatori (A
soffitto, murali e pensili) la cui potenza frigorifera non supera gli 30 KW ((102000 Btu, 8,5 tons).
La MAXI ECO FLOWATCH ®è composta da due elementi:
blocco pompa
blocco di rivelazione
Caratteristiche generali
Portata max. : 40 l/ora
Mandata max. : 10 metri
Aspirazione max : 2 metri
Alimentazione blocco pompa : 220-240 V 50/60 Hz
Potenza pompa : 16 W
Fattore di marcia 100%
Elemento protettivo termico : Si (a ripristino automatico)
Temperatura di utilizzo : da 5°C a 45°C
Temperatura max. dell’acqua: 35 C°
Grado di protezione : IP20
MESSA IN SERVIZIO
2.a IL BLOCCO POMPA
L’alimentazione deve provenire da una fonte diversa da quella del climatizzatore. Non collegare
l’alimentazione durante l’installazione.
Il collegamento del cavo di alimentazione elettrica deve essere effettuato da personale qualificato
rispettando le norme vigenti del paese.
Utilizzare unicamente il cavo nero a tre conduttori fornito e una protezione da 10A sulla linea.
Questo cavo di alimentazione deve essere collegato a terra.
La norma NFC 15100 impone per le abitazioni l'installazione di un interruttore differenziale ad alta
sensibilità 30 mA
In caso di dubbi o per qualsiasi intervento riguardante il collegamento elettrico, si consiglia di
rivolgersi a un professionista qualificato.
SICCOM SAS non può essere ritenuta responsabile per eventuali danni causati da una installazione
non conforme.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio
post-vendita o da personale qualificato al fine di evitare qualsiasi pericolo.
Installazione del blocco pompa.
Il blocco pompa può essere fissato nel condizionatore, in una canalina (schema qui accanto) o nel
controsoffitto. Va preservato uno spazio libero intorno al blocco pompa per consentire il suo
raffreddamento in caso di funzionamento prolungato. Il blocco pompa non deve essere isolato
termicamente (né isolante, né schiuma espansa, ecc...)
Il tubo di mandata (fornito) deve avere un diametro di 6 x 9 mm. Usare il collare di serraggio per
fissare correttamente il tubo di mandata alla pompa. Rispettare il senso di scarico indicato dalla
freccia sul blocco pompa.
2.b IL BLOCCO DI RILEVAZIONE
Un manicotto a gomito flessibile (fornito) consente di collegare il blocco di rilevazione alla vaschetta
del climatizzatore. L’aspirazione va effettuata mediante un tubo flessibile di 1,50 metri (non fornito)
con un diametro di 6x9 mm (non fornito). Usare le 2 fascette di serraggio fornite per fissare in modo
certo questo tubo flessibile sul blocco di rilevazione e sul blocco pompa.
Installazione del blocco di rilevazione.
Per la MAXI ECO FLOWATCH ® il blocco di rilevazione va posizionato e fissato in posizione
orizzontale mediante il supporto adesivo in velcro fornito . L’uscita del tubo di mandata della
pompa deve essere sempre più alta del blocco di rilevazione. In caso contrario è indispensabile
collegare l’uscita del tubo di mandata ad un altro tubo di diametro superiore al fine di evitare il
fenomeno di aspirazione o di sifonamento. Informazioni dettagliate sono disponibili presso il vostro
rivenditore.
FUNZIONAMENTO
Assicuratevi che la vaschetta della condensa del vostro climatizzatore sia sufficientemente alta da
contenere tutta la condensa in caso di interruzione elettrica e che ci sia spazio per il blocco di
rilevazione. Prima di ogni installazione definitiva è necessario provare il corretto funzionamento della
pompa di sollevamento della condensa.
Non far mai funzionare la pompa a secco per più di pochi secondi indispensabili per la
messa in funzione (rischio di danneggiare la pompa)
sciacquare abbondantemente con acqua la vaschetta del climatizzatore per eliminare tutte le
particelle metalliche e i corpi estranei prima di collegare il blocco di rilevazione.
Posizionare il serbatoio al suo posto per raccogliere la condensa del climatizzatore installato.
Benutzen Sie das mitgelieferte 3adrige
Spannungskabel zum Anschluss der
Pumpeneinheit:
Blau / Neutral
Braun / Spannung
Gelb+Grün / Erdung
Utilizzare exclusivamente il cavo fornito a
3 conduttori:
Blu / Neutro
Marrone / Fase
Giallo Verde / Terra

4
Versare una adeguata quantità d’acqua
nella vaschetta del climatizzatore
Controllare la messa in moto della
pompa, verificare l’evacuazione
dell’acqua e il successivo arresto della
pompa.
3.aMANUTENZIONE
Ogni intervento sulla pompa di sollevamento
della condensa DEVE ESSERE EFFETTUATO
CON LA TENSIONE DISINSERITA. All’inizio
della stagione, o regolarmente se la pompa
viene usata tutto l’anno, togliere il coperchio, il
filtro e il galleggiante. Pulire l’interno del
serbatoio nonchè il galleggiante con una
soluzione acqua + candeggina (5%).
Risciacquare abbondantemente dopo l'uso
di prodotti per la pulizia. Ricollocare il
galleggiante con il punto nero verso l’alto
nonché il filtro. Ricollocare il coperchio nel
senso originale ed effettuare sempre un test di
funzionamento prima di ricollocare il serbatoio
nel climatizzatore.
3.bSICUREZZE INCORPORATE
Un protettore termico calibrato con riarmo automatico.
Un collegamento di terra della pompa.
Prodotto senza allarme
SICCOM SAS raccomanda fortemente il montaggio di un rilevatore di livello alto della condensa collegato ad un
allarme sonoro (Buzzer) o visivo (Spia) in modo da evitare qualsiasi straripamento e interrompere la produzione frigorifera
in caso di incidente del sistema o di assenza di manutenzione. A tale scopo, si raccomanda di utilizzare il rilevatore di
SICCOM SAS rif. DS1HTCC110 disponibile presso il vostro rivenditore.
GARANZIA
Questa pompa è garantita in perfetto stato di funzionamento alla consegna. Il modello MAXI ECO FLOWATCH® Réf
DE40LCC300 sono garantite 1 anno (12 mesi) a decorrere dalla data di fatturazione di SICCOM SAS contro qualsiasi
difetto di funzionamento. I Clienti non basati in Francia devono, in caso di guasto constatato, rinviare la pompa con porto
pagato al distributore SICCOM SAS più vicino. Tutti i prodotti restituiti saranno oggetto di un'analisi completa sull’origine e
il funzionamento in relazione con il rispettivo codice di tracciabilità e con le performance tecniche constatate. In caso di
assenza di guasto legato ad uno scorretto utilizzo della pompa e al rispetto delle prescrizioni d’installazione, il prodotto
verrà sostituito o riparato.
RESTRIZIONI:
Qualsiasi garanzia implicita sarà limitata alla durata della garanzia esplicita precisata qui sopra. In ogni caso, la
responsabilità legata alla garanzia di SICCOM SAS è strettamente limitata alla sostituzione o alla riparazione del prodotto
fornito più il costo del trasporto fino al luogo di consegna di origine.
IL RIVENDITORE E IL FABBRICANTE NON SI ASSUMONO ALCUNA RESPONSABIBLITÀ IN CASO DI LESIONI O DANNI DIRETTAMENTE LEGATI
AL PRODOTTO O CONSECUTIVI AL SUO UTLIZZO (INCLUSI,IN MANIERA TUTTAVIA NON RESTRITTIVA,LE PERDITE DI PROFITTI
FINANZIARI,LE PERDITE DI FATTURATO,I DANNI AI BENI O ALLE PERSONE DIRETTAMENTE LEGATI AL PRODOTTO O CONSECUTIVI AL
SUO UTLIZZO)COSÌ COME IN CASO DI PREGIUDIZIO DERIVANTE DALL'UTILIZZO O DALL’IMPOSSIBILITÀ DI UTILIZZARE IL PRODOTTO.
DAL CANTO SUO L’UTENTE RICONOSCE CHE TALE SITUAZIONE È SENZA POSSIBILITÀDI RICORSO NÉDI INDENNIZZO.
LA GARANZIA NON SARÀ VALIDA NEI SEGUENTI CASI:
Apertura della scatola pompa
- Collegamento ad unatensione diversa da quella indicata
- Taglio del cavo del serbatoio
- Uso della pompa a secco (senza alimentazione liquida)
- Uso della pompa per far circolare una sostanza diversa dall’acqua di condensa.
- Cattivo utilizzo del prodotto da parte del cliente
Prima dell'utilizzo, l’utente determinerà la compatibilità del prodotto con l’utilizzo che desidera farne. L'utente sosterrà
ogni rischio e implicazione legale relativi all'utilizzo e all'installazione dell'apparecchio.
SICCOM SAS si riserva il diritto di modificare totalmente o parzialmente il prodotto senza informarne preliminarmente i
propri clienti.
CERTIFICATO DI CONFORMITA’ SICCOM SAS
Z.I. Les Bordes 2 rue Gustave Madiot - 91070 Bondoufle Cedex - FRANCE dichiaria che la MAXI ECO FLOWATCH®
conforme a :EN 60 335-1 E
ADVERTENCIA
De reducidas dimensiones, el MAXI ECO FLOWATCH ®se integra con facilidad a todos los -
climatizadores (de techo, murales y consolas) cuya potencia frigorífica no exceda los 30 KW (102000
Btu, 8,5 tonos).
El MAXI ECO FLOWATCH ®se compone de dos elementos:
bloque bomba
bloque de detección
(2 niveles por flotador, Parada bomba, Puesta en funcionamiento bomba).
Características generales
Caudal máximo: 40 l/h
Compresión máxima: 10 metros
Aspiración máxima: 2 metros
Alimentación bloque bomba: 220-240 V 50/60 Hz
Potencia bomba: 16 W
Factor de funcionamiento 100% Protector térmico:Sí. Vuelve a ponerse en marcha
automáticamente.
Temperatura de utilización: de 5°C a 45°C
Temperatura máxima del agua: 35ºC
Indice de protecciόn : IP20
PUESTA EN SERVICIO
2.aEL BLOQUE BOMBA
Desconectar toda alimentación del sector durante la instalación.
La conexión del cable de alimentación eléctrica debe de ser efectuado por un profesional cualificado
respetando las normas en vigor del país.
Usar únicamente el cable negro 3 conductores suministrado y una protección 10 A sobre la línea.
La toma de corriente debe seguir siendo accesible después de la instalación.
En caso de duda y para todas las intervenciones relativas a la conexión eléctrica, es preferible
recurrir a un profesional cualificado.
SICCOM SAS não poderá ser responsabilizada por eventuais danos resultantes de uma instalação
incorrecta.
SICCOM SAS no se hace responsable de los eventuales daños caudados por una instalación no
conforme.
Instalación del bloque de bomba.
El bloque de bomba puede fijarse en el climatizador, en una canaleta (ver el esquema adjunto) o en
un falso techo.. Debe guardarse un espacio de separación en torno al bloque de bomba, para
permitir que se enfríe en caso de funcionamiento prolongado, El bloque de bomba no debe ser
cubierto (ni aislante, ni espuma de poliuretano, etc.) El tubo de descarga debe poseer un diámetro 6
x 9 mm. Utilizar una abrazadera de sujeción (incluida) para fijar de forma duradera el tubo de
descarga a la bomba. Respetar el sentido de flujo que indica la flecha del bloque de bomba.
2.bEL BLOQUE DE DETECCIÓN
Un manguito flexible acodado (no suministrado) permitir conectar el bloque de detección al recipien-
te del climatizador La aspiración debe efectuarse mediante un tubo flexible de 1,50 metros (no
suministrado), de un diámetro interior de 6 x9mm (no suministrado). Utilizar las dos abrazaderas de
sujeción (suministradas) para fijar el tubo flexible a la altura del bloque de detección y de la bomba.
Instalación del bloque de detección
Para la MAXI ECO FLOWATCH®, el bloque de detección debe estar situado y fijado en posición
horizontal, si es posible por medio
. del soporte adhesivo de velcro suministrado.
La salida del tubo de descarga de la bomba debe estar situada siempre por encima del bloque
de detección. En caso contrario, es fundamental conectar la salida del tubo de descarga a otro tubo,
cuyo diámetro sea superior, con el objetivo de evitar el fenómeno de aspiración o de sifón. Su
distribuidor le facilitará toda la información al
respecto
FUNCIONAMIENTO
Asegúrese que el tanque de los condensados de
su climatizador se encuentra lo suficientemente
alto para que más allá de la tapadera del bloque
de detección pueda contener los condensados en
caso de corte eléctrico. Antes de toda instalación
definitiva, se aconseja probar el correcto
funcionamiento de la bomba de elevación de
condensados.
Aclarar abundantemente con agua el
tanque del climatizador para eliminar todas
las partículas metálicas y cuerpos extraños
antes de conectar el bloque de detección.
Posicionar el depósito en su lugar para
colectar los condensados del aire
acondicionado instalado.
Verter agua en el tanque del aire
acondicionado pero no en exceso.
Verificar la puesta en funcionamiento de la
bomba y observar la evacuación del agua
por la bomba, luego su parada.
3.a MANTENIMIENTO
Cualquiera intervención en la bomba de elevación de los condensados SE DEBE EFECTUAR SIN
TENSION Al comienzo de la temporada o con regularidad si la bomba se utiliza durante todo el año.
Retirar la tapadera, y el flotador. Limpiar el interior del depósito, así como el flotador con una
solución de agua + lejía (5%). Aclarar abundantemente después de utilizar un producto de
limpieza. Reemplazar el flotador con el punto negro hacia arriba y también el filtro. Reemplazar la
tapadera en el sentido original y probar que funciona antes de volver a colocar el depósito en el
climatizador.
3.b SEGURIDAD
un protector térmico calibrador a. Este protector térmico tiene un redisparo automático,
una puesta a tierra de la bomba.
Producto sin alarma
SICCOM SAS recomienda montar un detector de nivel elevado de condensados conectado a una alarma sonora (Pitido) o visual
(Piloto) para evitar cualquier desbordamiento y detener la producción frigorífica en caso de que se produjese un incidente en el
sistema o de que no se hubiese realizado el mantenimiento. Para ello, se recomienda utilizar el detector SICCOM SAS ref.
DS1HTCC110 que encontrará disponible en su distribuidor.
GARANTÍA
Su bomba está garantizada en perfecto estado de funcionamiento a su entrega. El modelo MAXI ECO FLOWATCH ® Ref
DE40LCC300 tienen una garantía de 1 año (12 meses) a partir de la fecha de facturación de SICCOM SAS, contra cualquier fallo de
funcionamiento. En caso de constatar un fallo, aquellos clientes que no residan en Francia deberán enviar la bomba a portes pagados
al distribuidor de SICCOM SAS más cercano. Todos los productos que se devuelvan se someterán a un análisis completo de origen y
de funcionamiento en relación con su código de trazabilidad y conlos rendimientos técnicos constatados. El producto secambiará o
reparará en caso de que no se constate ningún fallo asociado a un uso incorrecto de la bomba o al cumplimiento de las instrucciones
de instalación.
SICCOM SAS recomienda montar un detector de nivel elevado de condensados conectado a una alarma sonora (Pitido) o visual
(Piloto) para evitar cualquier desbordamiento y detener la producción frigorífica en caso de que se produjese un incidente en el
sistema o de que no se hubiese realizado el mantenimiento. Para ello, se recomienda utilizar el detector SICCOM SAS ref.
DS1HTCC110 que encontrará disponible en su distribuidor.
RESTRICCIONES:
Cualquier garantía implícita se limitará al período de garantía expresa que se indica anteriormente. En todos los casos, la
responsabilidad asociada a la garantía de SICCOM SAS se limitará estrictamente al cambio o a la reparación del producto
suministrado al que se sumará el coste de su transporte hasta el lugar de entrega de origen.
NI EL VENDEDOR NI EL FABRICANTE SE HARÁN RESPONSABLES EN CASO DE HERIDAS O DAÑOS DIRECTAMENTE RELACIONADOS CON EL
PRODUCTO O COMO CONSECUENCIA DE SU USO (INCLUIDO,PERO DE MANERA NO RESTRICTIVA,LAS PÉRDIDAS DE INGRESOS FINANCIEROS,
PÉRDIDAS DE CIFRAS DE NEGOCIOS,DAÑOS A LOS BIENES O A LAS PERSONAS DIRECTAMENTE RELACIONADOS CON EL PRODUCTO O COMO
CONSECUENCIA DE SU USO)ASÍ COMO DE CUALQUIER PERJUICIO DERIVADO DEL USO O DE LA IMPOSIBILIDAD DE UTILIZAR EL PRODUCTO.EL
USUARIO DEBERÁ ACEPTAR ESTA SITUACIÓN COMO IMPOSIBLE DE RECURRIR NI DE OBTENER UNA COMPENSACIÓN.
LA GARANTÍA NO TENDRÁ EFECTO EN LOS SIGUIENTES CASOS:
-Apertura de la caja de la bomba
-Conexión a una tensión diferente de la indicada
-Corte del cable del depósito
-Uso de la bomba en seco (sin alimentación líquida)
Se debe usar el cable de 3 conductores:
Azul / Neutro
Marón / Fase
Verde + amarillo / Tera

5
-Uso de la bomba para hacer circular una sustancia diferente del agua de los condensados.
-Uso incorrecto del producto por parte del cliente.
Antes de cualquier uso, el usuario deberá determinar la compatibilidad del producto con el uso al que desea someterlo. Éste deberá
asumir cualquier riesgo e implicación legal relacionados con su uso y su instalación.
SICCOM SAS se reserva el derecho a modificar todo o parte del producto sin comunicárselo previamente a sus clientes.
CERTIFICADO DE CONFORMIDAD SICCOM SAS
Z.I. Les Bordes 2 rue Gustave Madiot - 91070 Bondoufle - FRANCE declara que el MAXI ECO FLOWATCH®está
conforme a EN 60 335 –1 PT
AVISO
De reduzidas dimensões, a MAXI ECO FLOWATCH®pode ser facilmente instalada em todos os
aparelhos de ar condicionado (murais e consolas) cuja potência frigorífica não exceda 30 kW
(102000 Btu, 2,8 tons).
A MAXI ECO FLOWATCH®é constituída por dois elementos:
bloco bomba
bloco de detecção
(2 níveis por flutuador: colocação em funcionamento da bomba e paragem da bomba).
Características gerais
Fluxo máximo: 40 l/h
Descarga máxima: 10 metros
Aspiração máxima: 2 metro
Alimentação do bloco bomba: 220-240 V 50/60 Hz
Potência da bomba: 16 W
Factor de funcionamento 100%
Protector térmico Sim (com reactivação automática)
Temperatura de utilização: 5 a 45 °C
Temperatura máxima da água: 35 °C
Proteção de ingresso: IP20
COLOCAÇÃO EM FUNCIONAMENTO
2.a BLOCO BOMBA
A alimentação deve provir de uma rede diferente da do seu aparelho de ar condicionado. Desligue
qualquer alimentação eléctrica durante a instalação.
A ligação do cabo de alimentação eléctrica deve ser efectuada por um profissional qualificado,
respeitando as normas em vigor do país.
Utilize apenas o cabo preto com 3 condutores fornecidos e uma protecção de 10 A na linha.
Esse cabo de alimentação deve estar ligado à terra.
[a norma NF C 15-100 impõe para as habitações a instalação de um disjuntor diferencial de alta
sensibilidade (30 mA)]
No caso de dúvida e para quaisquer intervenções relativas à ligação eléctrica, é preferível recorrer a
um profissional qualificado.
A SICCOM SAS não irá assumir qualquer responsabilidade por eventuais danos causados por uma
instalação não conforme.
Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço
pós-venda ou por quaisquer pessoas com qualificação semelhante para evitar quaisquer perigos.
Instalação do bloco bomba
O bloco bomba pode ser fixado no aparelho de ar condicionado, numa calha de escoamento
(imagem acima) ou em tecto falso. Deve ser mantido um espaço livre em redor do bloco bomba para
permitir o seu arrefecimento no caso de funcionamento prolongado. O bloco bomba não deve ser
coberto (nem por isolante, espuma expansiva, etc.)
O tubo de descarga deve ter um diâmetro de 6x9 mm. Utilize uma braçadeira de tubos (fornecida)
para fixar duravelmente o tubo de descarga à bomba. Respeite o sentido de escoamento indicado
pela seta no bloco bomba.
2.b BLOCO DE DETECÇÃO
Uma manga curvada flexível (fornecida) permite ligar o bloco de detecção ao recipiente do aparelho
de ar condicionado. A aspiração é efectuada pelo tubo flexível de 1,50 metro (não fornecido) com um
diâmetro de 6x9 mm(não fornecido). Utilize as 2 braçadeiras de tubos (fornecidas) para fixar
duravelmente este tubo flexível ao nível do bloco de detecção e da bomba.
Instalação do bloco de detecção
Para a MAXI ECO FLOWATCH®, o bloco de detecção deve ser colocado e fixado em posição
horizontal por meio do suporte adesivo em velcro fornecido. A saída do tubo de descarga da
bomba deve estar sempre mais alta do que o bloco de detecção. Caso contrário, é indispensável
ligar a saída do tubo de descarga a outro tubo de diâmetro superior para eliminar o fenómeno de
aspiração e sifonagem. Pode consultar informações completas sobre este ponto junto do seu
revendedor.
FUNCIONAMENTO
Certifique-se de que o recipiente de condensados
do seu aparelho de ar condicionado está
suficientemente alto para poder conter os
condensados acima do nível da tampa do bloco de
detecção no caso de corte eléctrico. Antes de
qualquer instalação definitiva, recomenda-se testar
o correcto funcionamento da bomba de evacuação
de condensados.
Nunca coloque em funcionamento a bomba
em vazio mais do que os segundos
indispensáveis para a colocação em
funcionamento (risco de deterioração da
bomba)
Passe o recipiente do aparelho de ar
condicionado por água abundante para
eliminar quaisquer partículas metálicas e
corpos estranhos antes de proceder à
ligação do bloco de detecção.
Coloque o reservatório no devido lugar para
recolher os condensados do aparelho de ar condicionado instalado.
Verta água no recipiente do aparelho de ar condicionado mas sem exceder.
Verifique a colocação em funcionamento da bomba e observe a evacuação da água pela
bomba e, em seguida, a paragem da mesma.
3.a MANUTENÇÃO
Qualquer intervenção na bomba de evacuação de condensados DEVE SER EFECTUADA SEM
TENSÃO.
No início da temporada ou regularmente se a bomba for utilizada durante todo o ano: Retire a tampa
do bloco de detecção e o flutuador. Limpe o interior do reservatório e o flutuador com uma solução
de água e lixívia a 5%. Passe por água abundante depois de utilizar um produto de limpeza.
Volte a colocar o flutuador com o ponto preto para cima. Volte a colocar a tampa no sentido
original e efectue sempre um teste de funcionamento antes de voltar a colocar o reservatório no
aparelho de ar condicionado.
3.b SEGURANÇAS INCLUIDAS
um protector térmico calibrado com reactivação automática,
uma ligação à terra da bomba.
Produto sem alarme
A SICCOM SAS recomenda vivamente a instalação de um sensor de nível alto dos condensados ligado a um
alarme sonoro (Buzzer) ou visual (Indicador) para evitar qualquer derrame e interromper a produção frigorífica no caso
de incidente do sistema ou ausência de manutenção. Para isso, recomenda-se utilizar o sensor da SICCOM SAS com a
referência DS1HTCC110 disponível no seu revendedor.
Garantia
É garantido o perfeito estado de funcionamento da sua bomba aquando da entrega. O MAXI ECO FLOWATCH ®
modelo Ref DE40LCC300 está garantido em 1 ano (12 meses). a partir da data de facturação da SICCOM SAS contra
qualquer anomalia de funcionamento. Os Clientes que não estejam localizados em França devem, no caso de anomalia
constatada, devolver a bomba, com porte pago, ao distribuidor da SICCOM SAS mais próximo. Todos os produtos
devolvidos serão objecto de uma análise completa de origem e funcionamento relativamente ao seu código de
rastreabilidade e desempenhos técnicos constatados. No caso de ausência de anomalia associada a uma utilização
incorrecta da bomba e respeito das instruções de instalação, o produto será substituído ou reparado.
RESTRIÇÕES:
Qualquer garantia implícita estará limitada à duração da garantia expressa acima indicada. Em todos os casos, a
responsabilidade associada à garantia da SICCOM SAS limita-se estritamente à substituição ou reparação do produto
fornecido, acrescida do custo do seu transporte até ao local de entrega de origem.
OVENDEDOR OU O FABRICANTE NÃO ASSUME QUALQUER RESPONSABILIDADE NO CASO DE FERIMENTO OU DANOS
DIRECTAMENTE RELACIONADOS COM O PRODUTO OU RESULTANTES DA SUA UTILIZAÇÃO (INCLUINDO,MAS NÃO SE
LIMITANDO A,PERDAS DE LUCROS FINANCEIROS,PERDAS DE VOLUMES DE NEGÓCIOS,DANOS MATERIAIS OU PESSOAIS
DIRECTAMENTE RELACIONADOS COM O PRODUTO OU RESULTANTES DA SUA UTILIZAÇÃO), BEM COMO NO CASO DE
QUALQUER PREJUÍZO RESULTANTE DA UTILIZAÇÃO OU IMPOSSIBILIDADE DE UTILIZAÇÃO DO PRODUTO,O UTILIZADOR
CONCORDANDO QUE ESTA SITUAÇÃO NÃO PODERÁ RESULTAR EM QUALQUER INDEMNIZAÇÃO E COMPENSAÇÃO.
A GARANTIA SERÁ INVALIDADA NOS SEGUINTES CASOS:
-Abertura da caixa da bomba
-Ligação a uma tensão diferente da indicada
-Corte do cabo do reservatório
-Utilização da bomba em vazio (sem alimentação líquida)
-Utilização da bomba para fazer circular uma substância diferente da água de condensados
-Utilização incorrecta do produto pelo cliente
Antes de qualquer utilização, o utilizador irá determinar a compatibilidade do produto com a utilização pretendida. Irá
assumir qualquer risco e implicação legal relativamente à sua utilização e instalação.
A SICCOM SAS reserva-se o direito de alterar total ou parcialmente o produto sem informar previamente os seus clientes.
CERTIFICADO DE CONFORMIDADE SICCOM SAS
Z.I. Les Bordes 2 rue Gustave Madiot - 91070 Bondoufle - FRANÇA declara que a MAXI ECO FLOWATCH® está em
conformidade com: • EN 60 335-1 PL
OSTRZEŻENIE
Niewielkich rozmiarów urządzenie MAXI ECO FLOWATCH ®łatwo integruje się z wszystkimi
modelami klimatyzatorów (sufitowymi, naściennymi oraz konsolowymi) o mocy nieprzekraczającej 30
KW (102000 kBtu, 8,5 tony).
MAXI ECO FLOWATCH ®składa się z dwóch elementów:
blok pompy
blok detekcji
(2 poziomy na pływak: włączenie pompy i wyłączenie pompy).
Charakterystyki ogólne
Maks. natężenie przepływu: 40 l/ godz.
Maks. zasięg tłoczenia: 10 metrów
Maks. zasysanie: 2 metry
Zasilanie bloku pompy: 220-240 V 50/60 Hz
Moc pompy: 19 W
Współczynnik wykorzystania 100%
Bezpiecznik termiczny Tak (z automatycznym ponownym uruchomieniem)
Temperatura robocza: 5°C do 45°C
kMaks. temperatura wody: 35°C
Stopień ochrony: IP20
Utilize exclusivamente o cabo fornecido
com 3 condutores:
Azul: neutro
Castanho: fase
Amarelo + verde: terra

6
URUCHOMIENIE
2.a BLOK POMPY
Zasilanie musi pochodzić z innej sieci niż sieć klimatyzatora. Podczas instalacji należy odłączyć
wszelkie źródła zasilania.
Podłączenie kabla zasilania powinno zostać wykonane przez wykwalifikowanego specjalistę, zgodnie
z obowiązującymi normami krajowymi.
Używać wyłącznie 3-przewodowego czarnego kabla oraz ochrony 10 A na linii.
Kabel zasilania musi być podłączony do uziemienia.
(norma NFC 15100 wymaga zastosowania w budynku wyłącznika różnicowego o wysokiej
wrażliwości (30 m A))
W razie wątpliwości oraz wszelkich prac dotyczących podłączenia elektrycznego, zaleca się kontakt z
wykwalifikowanym specjalistą.
SICCOM SAS nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez
nieprawidłową instalację.
Jeśli przewód zasilający jest uszkodzony, powinien zostać wymieniony przez producenta, jego serwis
posprzedażny lub osoby o odpowiednich kwalifikacjach w celu uniknięcia zagrożenia.
Instalacja bloku pompy
Blok pompy może zostać zamocowany w klimatyzatorze, w rynience (schemat obok) lub w
podwieszanym suficie. Należy zachować wolną przestrzeń dookoła bloku pompy, by umożliwić jej
schłodzenie w przypadku długotrwałego działania. Blok pompy nie może być zakryty (przez materiał
izolacyjny, piankę rozprężną etc. Rura tłoczenia powinna mieć 6 x 9 mm średnicy.Użyć kołnierza
dociskowego (w zestawie), by trwale przymocować rurę tłoczenia do pompy. Należy przestrzegać
kierunku przepływu wskazywanego przez strzałkę na bloku pompy.
2.b BLOK DETEKCJI
Złączka elastyczna z kolankiem (w zestawie) umożliwia podłączenie bloku detekcyjnego do zbiornika
klimatyzatora. Zasysanie przebiega przez wąż elastyczny o długości 1,50 metra (brak w zestawie) o
średnicy wewnętrznej wynoszącej 6 x 9 mm(brak w zestawie). Należy zastosować 2 kołnierze
dociskowe (w zestawie) w celu trwałego przymocowania węża na poziomie bloku detekcji oraz
pompy.
Instalacja bloku detekcji.
W przypadku MAXI ECO FLOWATCH ®, blok detekcji powinien zostać umieszczony i przymocowany
w pozycji poziomej za pomocą dostarczonej taśmy z rzepem. Wylot rury tłoczenia pompy musi
zawsze znajdować się powyżej bloku detekcji. W przeciwnym wypadku zachodzi konieczność
podłączenia wylotu rury tłoczenia do innej rury o większej średnicy, by zapobiec zjawisku zassania i
przepływu wstecznego. Kompletny zestaw informacji na ten temat można uzyskać u sprzedawcy.
SPOSÓB DZIAŁANIA
Upewnić się, że zbiornik na skropliny
klimatyzatora jest wystarczająco wysoki, by po
przekroczeniu poziomu pokrywy bloku detekcji
mógł pomieścić skropliny w razie przerwy
zasilania elektrycznego. Przed ostateczną
instalacją należy sprawdzić czy pompa do
podnoszenia skroplin działa prawidłowo.
Nigdy nie dopuszczać, by pompa
działała na sucho dłużej niż kilka
sekund niezbędnych do uruchomienia
(ryzyko uszkodzenia pompy).
Należy obficie przepłukać wodą
zbiornik klimatyzatora, by wyeliminować
wszelkie drobiny metalowe oraz ciała
obce przed podłączeniem bloku
detekcji.
Ustawić pojemnik na miejscu, by
zebrać skropliny z zainstalowanego
klimatyzatora.
Wlać wodę do zbiornika klimatyzatora,
nie przekraczając zalecanej ilości.
Sprawdzić czy pompa została
uruchomiona oraz czy woda jest
odprowadzana przez pompę, a następnie wyłączyć ją.
3.a KONSERWACJA
Wszelkie prace na pompie do podnoszenia skroplin POWINNY BYĆ PROWADZONE PRZY
WYŁĄCZONYM ZASILANIU.
Na początku sezonu lub regularnie, jeśli pompa jest użytkowana przez cały rok: Zdjąć pokrywę bloku
detekcji oraz pływak. Wyczyścić wnętrze zbiornika oraz pływak za pomocą 5% wodnego roztworu
odkażającego środka wybielającego. Przepłukać obficie po każdym użyciu środka do
czyszczenia.
Założyć z powrotem pływak, z czarnym punktem skierowanym do góry. Założyć ponownie
pokrywę oraz przeprowadzić test działania przed umieszczeniem zbiornika w klimatyzatorze.
3.b WBUDOWANEZABEZPIECZENIA
bezpiecznik termiczny skalibrowany z automatycznym ponownym uruchomieniem
uziemienie pompy.
Produkt bez alarmu
SICCOM SAS zdecydowanie zaleca montaż czujnika wysokiego poziomu skroplin połączonego z alarmem
dźwiękowym (brzęczyk) lub wizualnym (lampka kontrolna) w celu uniknięcia przelania się płynu oraz przerwania produkcji
chłodniczej w razie awarii systemu lub braku konserwacji. W tym celu, zaleca się zastosowanie czujnika SICCOM o
numerze DS1HTCC110, który jest dostępny u sprzedawcy.
Gwarancja
Gwarantujemy, że w momencie dostawy Twoja pompa znajduje się w doskonałym stanie i jest gotowa do działania.
Model MAXI ECO FLOWATCH® Ref DE40LCC300 Gwarancja 1 -roczną (12 miesięcy) od daty wystawienia faktury przez
SICCOM SAS, przed wszelkim wadliwym działaniem. W razie stwierdzenia wady produktu przez klienta spoza Francji,
należy przesłać pompę opłaconą przesyłką do najbliższego dystrybutora SICCOM SAS. Wszelkie zwrócone produkty
zostaną poddane kompletnej analizie pochodzenia oraz działania w powiązaniu z kodem śledzenia oraz zbadanymi
osiągami technicznymi. W razie stwierdzenia braku awarii związanej z nieprawidłowym użytkowaniem pompy oraz jeśli
przestrzegano procedury instalacji, produkt zostanie wymieniony lub naprawiony.
OGRANICZENIA:
Wszelka gwarancja dorozumiana będzie ograniczona w czasie jej trwania do wyraźnej gwarancji określonej poniżej. W
każdym przypadku, odpowiedzialność związana z gwarancją SICCOM SAS jest ściśle ograniczona do wymiany lub
naprawy dostarczonego produktu, powiększonej o koszt jego transportu do pierwotnego miejsca dostawy.
SPRZEDAWCA ANI PRODUCENT NIE PONOSI ZADNEJ ODPOWIEDZIALNOSCI W RAZIE OBRAZEN CIALA LUB USZKODZEN MIENIA
POSIADAJACYCH BEZPOSREDNI ZWIAZEK Z PRODUKTEM LUB W NASTEPSTWIE JEGO UZYTKOWANIA (WLACZNIE M.IN.Z
UTRATA ZYSKOW FINANSOWYCH,ZMNIEJSZENIA PRZYCHODU,USZKODZEN MIENIA LUB OBRAZEN CIALA POSIADAJACYCH
BEZPOSREDNI ZWIAZEK Z PRODUKTEM LUB W NASTEPSTWIE JEGO UZYTKOWANIA), A TAKZE WSZELKICH SZKOD
ZWIAZANYCH Z UZYTKOWANIEM LUB NIEMOZNOSCIA UZYTKOWANIA PRODUKTU.UZYTKOWNIK WYRAZA ZGODE NA
POWYZSZE WARUNKI,BEZ PRAWA DO ODWOLANIA ANI REKOMPENSATY.
GWARANCJA TRACI WAZNOSC W NASTEPUJACYCH PRZYPADKACH:
- Otwarcie obudowy pompy
- Podłączenie do napięcia innego niż zalecane
- Przecięcie kabla zbiornika
- Używanie pompy na sucho (bez zasilania w płyn)
- Używanie pompy do tłoczenia innej substancji niż woda ze skroplin
- Nieprawidłowe użytkowanie produktu przez klienta
Przed wszelkim użyciem, użytkownik określi zgodność produktu z planowanym zastosowaniem. Użytkownik ponosi
wszelkie ryzyko oraz konsekwencje prawne związane z użytkowaniem oraz instalacją pompy.
SICCOM SAS zastrzega sobie prawo do modyfikacji całości lub części produktu bez wcześniejszego informowania
klientów o tym fakcie.
CERTYFIKAT ZGODNOŚCI SICCOM SAS
Z.I. Les Bordes 2 rue Gustave Madiot - 91070 Bondoufle Cedex - FRANCJA deklaruje, że urządzenie MAXI ECO
FLOWATCH® jest zgodne z następującą normą:
• EN 60 335-1 Русский - RU
ПРЕДУПРЕЖДЕНИЕ
Дренажный насос MAXI ECO FLOWATCH®устанавливается в кондиционеры (настенные,
потолочные и консольные) мощностью до 30 кВт (102000 BTU, 8.5 tons).
MAXI ECO FLOWATCH ®состоит из двух элементов:
Модуль насоса
Модуль датчика уровня (2 уровня поплавка: начало работы насоса – остановка работы
насоса).
Общие характеристики
Макс. производительность: 40 л/ч
Макс. высота нагнетания: 10 м
Макс. высота всасывания: 2 м
Питание: 220-240В, 50/60 Гц
Мощность: 16 Вт
Рабочий фактор: 100%
Термическая защита: присутствует (при автоматическом перезапуске)
Температура использования: 5°C - 45°C
Максимальная температура воды: 35°C
Защита от попадания воды: IP 20
УСТАНОВКА
2.aМОДУЛЬ НАСОСА
Важно, чтобы электропитание насоса производилось не из того же самого источника, что и
питание кондиционера. Отключите питание на время установки.
Кабель питания должен подключаться квалифицированным специалистом с соблюдением
всех действующих в стране норм и стандартов.
Используйте исключительно черный трехфазный кабель Важно, чтобы электропитание насоса
производилось не из того же самого источника, что и питание кондиционера. Отключите
питание на время установки.
Кабель питания должен подключаться квалифицированным специалистом с соблюдением
всех действующих в стране норм и стандартов.
Используйте исключительно черный трехфазный кабель (в комплекте) с соответствующим по
максимальному значению силы тока предохранителем.
(в комплекте) с соответствующим по максимальному значению силы тока предохранителем.
Используйте кабель питания с заземлением
(при использовании в жилых помещениях, стандарт NFC 15100 предусматривает применение
дифференциального расцепителя высокой чувствительности (30 мА)
При любых сомнениях, а также для проведения любых манипуляций с кабелем питания,
желательно обращаться к квалифицированному специалисту.
SICCOM SAS не несет ответственности за возможный ущерб, нанесенный вследствие
отсутствия заземления.
Если кабель питания поврежден, он должен быть заменен производителем, сервисной
службой или прошедшим обучение специалистом.
Установка модуля насоса
Модуль насоса может быть установлен внутри кондиционера, а также в защитном коробе (см.
схему), или под потолком. Важно, чтобы пространство вокруг насоса было достаточным для
его охлаждения при длительной и непрерывной работе. Категорически не допускается
теплоизоляция насоса: не допускается использовать изоляционные материалы,
пеноматериалы и пр.
Необходимо использовать нагнетательную трубку диаметром 6 x 9 мм. Для надежности
соединения помпы и трубки используйте хомут (не входит в комплект). Следуйте
направлению стока, указанному стрелкой на модуле насоса.
Голубой/Н
Коричневый/L
Желто-
зеленый/Заземле
ние
Używać wyłącznie
dostarczonego kabla 3-
przewodowego:
Niebieski / Zero
Brązowy / Faza
Żółto-zielony /
Uziemienie

7
2.bМОДУЛЬ ДАТЧИКА УРОВНЯ
Гибкая подводка (в комплекте) служит для соединения датчика уровня и резервуара
кондиционера. Всасывание производится с помощью соединительной трубки длиной 1,50 м
(не входит в комплект), диаметром 6 x 9 мм(не входит в комплект). Для надежности
соединения датчика и насоса с помощью этой трубки, используйте два хомута (в комплекте).
Установка датчика
Поплавковый датчик насоса MAXI ECO FLOWATCH ® необходимо установить строго
горизонтально, при помощи клеящей ленты-«липучки» (в комплекте). Отверстие
нагнетательной трубки насоса всегда должно быть выше датчика. В обратном случае,
необходимо соединить нагнетательную трубку с еще одной трубкой большего диаметра, чтобы
избежать сифонного эффекта. За более подробной информацией обратитесь к ближайшему
дистрибьютеру.
ФУНКЦИОНИРОВАНИЕ
Убедитесь, что выше критического уровня датчика в поддоне кондиционера остается
пространство для приема конденсата, который может еще поступать после остановки питания.
Требуется протестировать насос перед установкой.
Насос никогда не должен работать «на сухую», кроме нескольких секунд при вводе в
эксплуатацию. Это может повредить насос.
Перед подключением датчика, обильно промойте водой поддон, чтобы удалить
металлические частицы и другие инородные тела
Присоедините и установите датчик для сбора конденсата из установленного
кондицинера.
Налейте воды в поддон кондиционера (без превышения уровня).
Убедитесь, что насос включается, удаляет конденсат и автоматически отключается.
3.aОБСЛУЖИВАНИЕ
Любые действия с насосом для отвода конденсата ДОЛЖНЫ ПРОИЗВОДИТЬСЯ С
ОТКЛЮЧЕННЫМ ПИТАНИЕМ.
Обслуживание необходимо производить перед началом сезона или чаще, если кондиционер
эксплуатируется круглый год. Снимите крышку датчика, извлеките поплавок. Очистите их от
грязи и промойте внутреннюю часть корпуса с раствором жавелевой воды 5%. Тщательно
промывать после использования чистящих средств.
Поместите поплавок (черной точкой вверх) и фильтр обратно в датчик. При закрытии,
установите крышку датчика в том же положении, в котором она была изначально. Перед
тем, как снова поместить датчик в кондиционер, каждый раз обязательно тестируйте
работу устройства.
3.bБЕЗОПАСНОСТЬ
Температурная защита двигателя с автоперезапуском
Наличие заземляющего провода
Изделие без аварийной схемы
Компания SICCOM настоятельно рекомендует установку датчика высоты уровня конденсата с
подсоединением к звуковому (Buzzer) или визуальному сигнальному устройству. Это позволит избежать
перелива и остановить производство конденсата в случае поломки устройства или отсутствия его обслуживания.
Рекомендуется использовать датчик SICCOM SAS (позиция DS1HTCC110), который можно приобрести у наших
дистрибьютеров.
ГАРАНТИЯ
Гарантируется работоспособность насоса на момент отгрузки.модель MAXI ECO FLOWATCH® Ref DE40LCC300
гарантия 1 год (12 месяцев) с момента приобретения. В случае обнаружения дефекта, покупатели, находящиеся
не во Франции, должны переслать неисправный насос ближайшему дистрибьютеру оплаченным отправлением.
Все возвращенные изделия будут подвергнуты комплексному исследованию на предмет происхождения,
соответствия заводскому коду и заявленным техническим характеристикам. Если будет установлено, что
неисправность не связана с неправильной эксплуатацией насоса и рекомендации данного руководства
соблюдены в полном объеме, то зделие будет отремонтировано или заменено.
ОГРАНИЧЕНИЯ:
Любая неявная гарантия будет ограничена действием гарантии,
определенной выше. Во всех случаях ответственность, связанная с гарантией SICCOM SAS, ограничена
заменой или ремонтом изделия и стоимостью его доставки по исходному адресу потребителя.
НИ ПРОДАВЕЦ, НИ ИЗГОТОВИТЕЛЬ НЕ ЯВЛЯЮТСЯ ОТВЕТСТВЕННЫМИ ЗА
ПОВРЕЖДЕНИЯ ИЛИ УБЫТКИ, НЕПОСРЕДСТВЕННО СВЯЗАННЫЕ С
ИЗДЕЛИЕМ, ИЛИ ЕГО ИСПОЛЬЗОВАНИЕМ (ВКЛЮЧАЯ ПОТЕРЮ ПРИБЫЛИ,
ТОВАРООБОРОТА, ПОВРЕЖДЕНИЯ ТОВАРОВ ИЛИ ПОВРЕЖДЕНИЯ, ПОЛУЧЕННЫЕ ФИЗИЧЕСКИМИ
ЛИЦАМИ,
НЕПОСРЕДСТВЕННО СВЯЗАННЫЕ С ИЗДЕЛИЕМ ИЛИ ЕГО
ИСПОЛЬЗОВАНИЕМ), ИЛИ ЛЮБОЕ ИНОЕ ПРИЧЕНЕНИЕ ВРЕДА,
ЯВЛЯЮЩЕГОСЯ РЕЗУЛЬТАТОМ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ ИЛИ
НЕСПОСОБНОСТИ ЕГО ИСПОЛЬЗОВАНИЯ. ПОЛЬЗОВАТЕЛЬ СОГЛАШАЕТСЯ,
ЧТО В ДАННОЙ СИТУАЦИИ ИМ НЕ МОГУТ ПРЕДЪЯВЛЯТЬСЯ ПРЕТЕНЗИИ, ОН НЕ МОЖЕТ
ТРЕБОВАТЬ КОМПЕНСАЦИИ.
ГАРАНТИЯ НЕДЕЙСТВИТЕЛЬНА В СЛЕДУЮЩИХ СЛУЧАЯХ:
- Корпус насоса вскрывался
- Подключение к сети электропитания производилось некорректно
- Провод датчика обрезан
- Насос эксплуатировался «на сухую»
- Насос эксплуатировался с жидкостью, не являющейся водным конденсатом
- Насос эксплуатировался с нарушением данного руководства
Прежде, чем начать использовать изделие, пользователь должен убедиться в том, что изделие будет
использоваться по назначению. Пользователь несет ответственность за любые возможные риски и последствия,
связанные с установкой и использованием изделия.
SICCOM SAS оставляет за собой право вносить изменения в изделия без предварительного уведомления
клиентов.
CЕРТИФИКАТ СООТВЕТСТВИЯ SICCOM SAS
Индустиальная зона Ле Борд 2 улица Густава Мадио 91070 Бондуфль - Франция. Помпа MAXI ECO FLOWATCH®
соответствует стандартам: EN 60 335 - 1 SICCOM
ZI-Les Bordes - 2 rue Gustave Madiot 91070 BONDOUFLE Tél : + 33 1 60 86 81 48 Fax : + 33 1 60 86 87 57
E-mail : [e-mail]
