Siemens SITRANS FC430 Quick start guide

© Siemens AG 2014 - 2016. All rights reserved
A5E33310535-AG, 06/2016 1
FC430 upgrade instructions - Compact
Product Information
Introduction
The purpose of these upgrade instructions is to assist technicians in upgrading the FC430 system from sales release 1 (HW
revision 1 and FW version 3.00.0*-**).
The instructions are aimed at service and maintenance technicians.
Items supplied
FC430 upgrade package for compact systems, A5E34574738, contains the following components:
Component
SITRANS FCS400 Sensor cassette
4 GB micro SD card (SensorFlash) with Micro SD
card adapter containing:
•Firmware bundle
•FC430 Upgrade instructions - Compact
Note: Firmware bundle and upgrade instructions may
also be downloaded from the Intranet at:
(http://support.automation.siemens.com/WW/view/en
/60666565/133300)
Power supply unit
FC430 Upgrade instructions - Compact
Order number: A5E33310535
FC430 upgrade package for compact version

FC430 upgrade instructions - Compact
2A5E33310535-AG, 06/2016
Upgrading the FC430 system
The upgrade procedure includes the following main steps:
1. Remove and back up SensorFlash (SD card) (Page 2)
2. Replace sensor cassette (Page 3)
3. Replace power supply (Page 5)
4. Upgrade firmware (Page 7)
5. Synchronize data (Page 7)
Before carrying out any repair work, the instructions for safe handling of the device must be read and understood. See
Operating Instructions.
Remove and back up SensorFlash (SD card)
①
Isolate the device from power.
②Unscrew the locking screw of the display lid and remove lid.
③
Using a plain screwdriver, carefully release the display as shown in the following photo.

FC430 upgrade instructions - Compact
A5E33310535-AG, 06/2016 3
④
Remove the SensorFlash (SD card) from the transmitter. Insert the SensorFlash into a PC using the SD card
adapter and create a backup of all files from the card to a PC.
Note: Do not re-insert the SD card in the transmitter at this point. You will need the SensorFlash again later, see
Synchronize data (Page 7).
Replace sensor cassette
Remove sensor cassette
①Remove the two screws that hold the sensor cassette.
②
Pull out the sensor cassette to the position shown in the photo.

FC430 upgrade instructions - Compact
4A5E33310535-AG, 06/2016
③
Disconnect the cable plug while lifting the catch and remove the sensor cassette.
Remove transmitter and I/O cassettes
①
Remove the two screws that hold the transmitter I/O cassettes.
②Pull out the two cassettes.

FC430 upgrade instructions - Compact
A5E33310535-AG, 06/2016 5
Replace power supply
Remove power supply
①
Unscrew three fixing screws for power supply cover and pull out the cover.
②Using a pair of point nose pliers, pull out the triangular housing with the power supply cassette.

FC430 upgrade instructions - Compact
6A5E33310535-AG, 06/2016

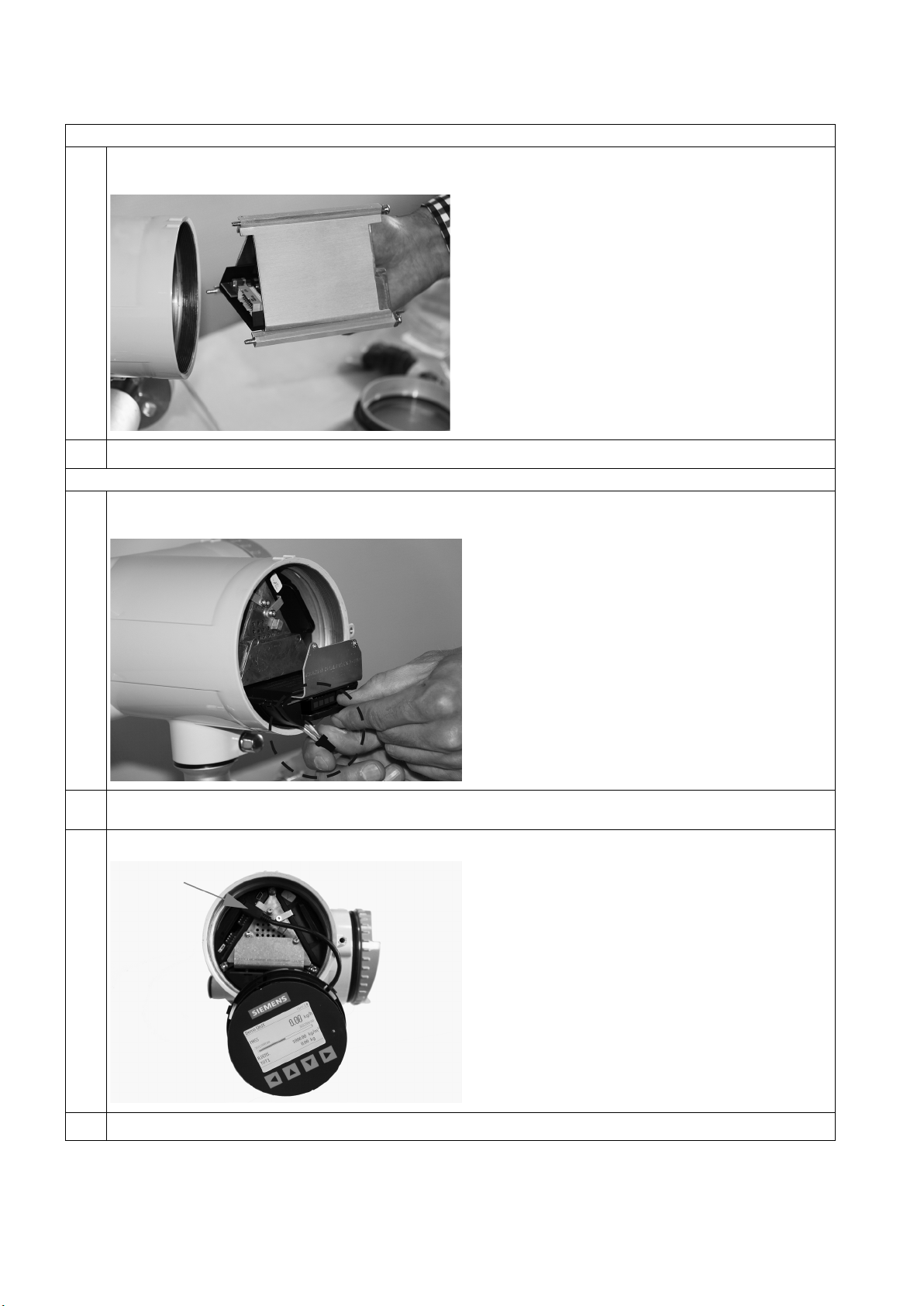

Install new power supply and interface cassette
Insert the new power supply delivered with the upgrade kit as follows:
①Carefully slide the new power supply into the triangular housing and reinsert in the transmitter.
②
Reinsert I/O and transmitter cassettes.
Insert the new sensor cassette (HW revision RSAA) delivered with the kit as follows:
③Hold down the cable while pushing the new sensor cassette to the position shown in the photo.
④
Reconnect cassette cable plug and push sensor cassette into place. Fasten the two screws.
⑤
Connect the display cable, and leave the display unattached as shown in photo.
⑥
Return power to the device.

FC430 upgrade instructions - Compact
A5E33310535-AG, 06/2016 7
Upgrade firmware
Follow these steps to upgrade the firmware using the local user display:
NOTICE
SensorFlash
Do NOT remove the SensorFlash during the update.
①
Insert the new SensorFlash delivered with the upgrade package into the transmitter.
②
On the display press from one of the measurement views. Sign in as "Expert" (default password 2834).
③Go to menu item 3.1.10 "Firmware Revision", change the parameter to new FW version "3.02.02-01" and confirm by
pressing .
④Wait 2-3 minutes before the update starts. The update takes approximately 10 minutes and the transmitter makes a
restart after a successful update.
The display flashes and indicates progress during the update.
⑤
After the restart the display shows the wizard "First startup" .The firmware update does not change the configuration,
but you must go through the basic parameters to confirm the settings (display language, date, time).
Select "No" when asked if you want to go through the Quick commissioning wizard.
Synchronize data
To complete the upgrade, the new sensor electronic must be synchronized with the original SensorFlash data.
①Remove power from the device.
Remove the SensorFlash from the transmitter and insert original one.
②
Return power to the device.
Alarm 151 "Sensor serial number mismatch" will appear in the display. SensorFlash backup is not possible due to
serial number mismatch between sensor front-end and SensorFlash. Sensor flash data, for example backup data for
sensor calibration, from the replaced sensor electronic must be copied from the SensorFlash to the new electronic.
Proceed as follows to synchronize the data and clear alarm 151.
③Sign in as "Expert" (default password 2834).
Go to menu item 3.3.7.2.2 "Replace Sensor Cassette (Compact)" and press . Select "OK" and press to start
the synchronization.
Synchronization updates data between SensorFlash and sensor electronic. Alarm 151 disappears and all
parameters are backed up in the SensorFlash.
④
Verify the data synchronization: Go to menu item 3.1.14.4 "Serial number" (sensor), and ensure that the number
matches the sensor serial number on the sensor product label.
Note: If alarm 151 "Sensor serial number mismatch" appears, then repeat steps 3-4.
Note
Update PID parameters
For update of PID parameters, see FAQ (
https://support.industry.siemens.com/cs/ww/en/view/109738556).

FC430 upgrade instructions - Compact
8A5E33310535-AG, 06/2016
Fraction variant
New fraction configurations are made available in the new firmware. The following step must be performed for fraction
configured flowmeters:
①Go to menu item 2.2.7.3 "Active Fraction" and press . From the list, select the fraction used in the application,
and press .
Note: If the ordered fraction is not found on the list, then select the last option "Empty".
Reinstate display and display lid
①
Reconnect display cable and carefully push display back into housing.
②Remove the O-ring from the lid.
③
Reinstate the display lid until mechanical stop. Wind back the lid by one turn.
④
Mount the O-ring by pulling it over the display lid; then turn the lid until you feel friction from the O-ring on both sides.
⑤Wind the display lid by one quarter of a turn to seal on the O-ring and tighten the fixing screw.
FC430 upgrade instructions - Compact
A5E33310535
, 06/2016
Siemens AG
Division Process Industries and Drives
Postfach 48 48
90026 NÜRNBERG
GERMANY

© Siemens AG 2014 - 2016. Alle Rechte vorbehalten
A5E33310535-AG, 06/2016 9
FC430 Upgrade-Anweisungen – Kompakt
Produktinformation
Einleitung
Zweck dieser Upgrade-Anweisungen ist die Unterstützung von Technikern beim Upgrade des FC430 Systems mit
Vertriebsfreigabe 1 (HW-Version 1 und FW-Version 3.00.0*-**).
Die Anweisungen richten sich an Service- und Wartungstechniker.
Lieferumfang
Das FC430 Upgrade-Paket für Kompaktsysteme, A5E34574738, enthält die folgenden Komponenten:
Komponente
Foto
Messaufnehmerkassette SITRANS FCS400
4-GB-MicroSD-Karte (SensorFlash) mit MicroSD-
Kartenadapter mit:
•Firmware-Bundle
•FC430 Upgrade-Anweisungen - Kompakt
Hinweis: Firmware-Bundle und Upgrade-
Anweisungen können auch im Intranet
heruntergeladen werden unter:
(http://support.automation.siemens.com/WW/view/de
/60666565/133300)
Netzteil
FC430 Upgrade-Anweisungen – Kompakt
Bestellnummer: A5E33310535
FC430 Upgrade-Paket für Kompaktausführung

FC430 Upgrade-Anweisungen – Kompakt
10 A5E33310535-AG, 06/2016
Upgrade des FC430 Systems
Die Upgrade-Vorgehensweise umfasst die folgenden Schritte:
1. SensorFlash (SD-Karte) ausbauen und Sicherungskopie anfertigen (Seite 10)
2. Messaufnehmerkassette ersetzen (Seite 11)
3. Netzteil austauschen (Seite 13)
4. Firmware aktualisieren (Seite 15)
5. Daten synchronisieren (Seite 15)
Bevor Sie Reparaturarbeiten ausführen, müssen Sie die Anweisungen zur sicheren Handhabung des Geräts gelesen und
verstanden haben. Siehe Betriebsanleitung.
SensorFlash (SD-Karte) ausbauen und Sicherungskopie anfertigen
①
Schalten Sie das Gerät spannungsfrei.
②Drehen Sie die Sicherungsschraube des Anzeigedeckels heraus und nehmen Sie den Deckel ab.
③
Lösen Sie mit einem einfachen Schraubendreher vorsichtig die Anzeige wie im folgenden Foto gezeigt.

FC430 Upgrade-Anweisungen – Kompakt
A5E33310535-AG, 06/2016 11
④
Nehmen Sie den SensorFlash (SD-Karte) aus dem Messumformer. Schließen Sie den SensorFlash mithilfe des SD-
Kartenadapters an einen PC an und erstellen Sie eine Sicherungskopie sämtlicher Dateien der Karte auf dem PC.
Hinweis: Legen Sie die SD-Karte zu diesem Zeitpunkt nicht wieder in den Messumformer ein. Sie benötigen den
SensorFlash später, siehe Daten synchronisieren (Seite 15).
Messaufnehmerkassette ersetzen
Messaufnehmerkassette ausbauen
①Drehen Sie die beiden Schrauben heraus, mit denen die Messaufnehmerkassette befestigt ist.
②
Ziehen Sie die Messaufnehmerkassette in die Stellung heraus, die auf dem Foto zu sehen ist.

FC430 Upgrade-Anweisungen – Kompakt
12 A5E33310535-AG, 06/2016
③
Trennen Sie, während Sie die Arretierung anheben, den Kabelstecker und nehmen Sie dann die
Messaufnehmerkassette heraus.
Messumformer und E/A-Kassetten ausbauen
①
Drehen Sie die beiden Schrauben heraus, mit denen die Messumformer-E/A-Kassetten befestigt sind.
②Ziehen Sie die beiden Kassetten heraus.

FC430 Upgrade-Anweisungen – Kompakt
A5E33310535-AG, 06/2016 13
Netzteil austauschen
Netzteil ausbauen
①
Lösen Sie die drei Befestigungsschrauben des Deckels des Netzteils und ziehen Sie den Deckel heraus.
②Ziehen Sie mit einer Spitzzange das dreieckige Gehäuse mit der Netzteilkassette heraus.

FC430 Upgrade-Anweisungen – Kompakt
14 A5E33310535-AG, 06/2016
Neue Netzteil- und Schnittstellenkassette einbauen
Bauen Sie das neue Netzteil aus dem Upgrade-Kit wie folgt ein:
①Schieben Sie das neue Netzteil vorsichtig in das dreieckige Gehäuse und setzen Sie den Messumformer wieder
ein.
②
Setzen Sie die E/A- und Messumformerkassetten wieder ein.
Bauen Sie die neue Messaufnehmerkassette (HW-Version RSAA) aus dem Upgrade-Kit wie folgt ein:
③Drücken Sie das Kabel herunter und drücken Sie die neue Messaufnehmerkassette in die Stellung, die auf dem
Foto zu sehen ist.
④
Schließen Sie den Kabelstecker der Kassette wieder an und drücken Sie die Messaufnehmerkassette in Position.
Ziehen Sie die beiden Schrauben an.
⑤Verbinden Sie das Anzeigekabel und lassen Sie die Anzeige gelöst, wie im Foto gezeigt.
⑥
Schalten Sie das Gerät wieder ein.

FC430 Upgrade-Anweisungen – Kompakt
A5E33310535-AG, 06/2016 15
Firmware aktualisieren
Gehen Sie wie folgt vor, um die Firmware über die lokale Benutzeranzeige zu aktualisieren:
ACHTUNG
SensorFlash
Ziehen Sie den SensorFlash während der Aktualisierung NICHT heraus.
①
Stecken Sie den im Lieferumfang des Upgrade-Pakets enthaltenen neuen SensorFlash in den Messumformer.
②
Drücken Sie in der Anzeige in einer der Messwertansichten auf . Melden Sie sich als "Experte" an
(Standardpasswort 2834).
③Gehen Sie zu Menüpunkt 3.1.10 "Firmwarestand", ändern Sie den Parameter in die neue FW-Version "3.02.02-01"
und bestätigen Sie mit .
④
Warten Sie 2-3 Minuten, bevor die Aktualisierung beginnt. Die Aktualisierung dauert ca. 10 Minuten, und der
Messumformer führt nach einer erfolgreichen Aktualisierung einen Neustart durch.
Die Anzeige blinkt und zeigt den Fortschritt während der Aktualisierung an.
⑤Nach dem Neustart zeigt der Assistent "Erstinbetriebnahme" an. Bei der Firmware-Aktualisierung wird die
Konfiguration nicht geändert, doch Sie müssen durch die Grundparameter gehen und prüfen, ob die Einstellungen
(Anzeigesprache, Datum, Uhrzeit) korrekt sind.
Wählen Sie "Nein", wenn Sie gefragt werden, ob Sie den Assistenten für die Schnellinbetriebnahme verwenden
möchten.
Daten synchronisieren
Um das Upgrade fertigzustellen, muss die neue Messaufnehmerelektronik mit den ursprünglichen SensorFlash-Daten
synchronisiert werden.
①Schalten Sie das Gerät aus.
Entnehmen Sie den SensorFlash aus dem Messumformer und legen Sie den ursprünglichen SensorFlash ein.
②Schalten Sie das Gerät wieder ein.
Alarm 151 "Keine Übereinstimmung Sensor Seriennummer" erscheint in der Anzeige. Eine SensorFlash-Sicherung
ist aufgrund der Nichtübereinstimmung der Seriennummern zwischen Messaufnehmer-Frontend und SensorFlash
nicht möglich. Die SensorFlash-Daten, z. B. Sicherungsdaten für die Messaufnehmerkalibrierung aus der ersetzten
Messaufnehmerelektronik, müssen vom SensorFlash in die neue Elektronik kopiert werden. Gehen Sie wie folgt vor,
um die Daten zu synchronisieren und Alarm 151 zu löschen.
③
Melden Sie sich als "Experte" an (Standardpasswort 2834).
Gehen Sie zum Menüpunkt 3.3.7.2.2 "Messaufn.kass. ersetzen (kompakt)" und drücken Sie . Wählen Sie "OK"
und drücken Sie , um die Synchronisierung zu starten.
Bei der Synchronisierung werden die Daten zwischen SensorFlash und Messaufnehmerelektronik aktualisiert. Alarm
151 verschwindet und alle Parameter sind im SensorFlash gesichert.

FC430 Upgrade-Anweisungen – Kompakt
16 A5E33310535-AG, 06/2016
④
Prüfen Sie die Datensynchronisation: Gehen Sie zum Menüpunkt 3.1.14.4 "Seriennummer" (Messaufnehmer) und
stellen Sie sicher, dass die Nummer mit der auf dem Produktschild des Messaufnehmers angegebenen
Seriennummer übereinstimmt.
Hinweis: Wenn Alarm 151 "Keine Übereinstimmung Sensor Seriennummer" nicht verschwindet, wiederholen Sie die
Schritte 3-4.
Hinweis
PID-Parameter aktualisieren
Wie Sie die PID
-Parameter aktualisieren, erfahren Sie unter FAQ
(
https://support.industry.siemens.com/cs/ww/de/view/109738556).
Fraktionsvariante
In der neuen Firmware sind neue Fraktionskonfigurationen verfügbar. Gehen Sie bei Durchflussmessgeräten mit
konfigurierter Fraktion wie folgt vor:
①
Gehen Sie zum Menüpunkt 2.2.7.3 "Aktive Fraktion" und drücken Sie . Wählen Sie in der Liste die in der
Anwendung verwendete Fraktion aus und drücken Sie .
Hinweis: Wenn Sie die bestellte Fraktion in der Liste nicht finden, wählen Sie die letzte Option "Leer".
Anzeige und Anzeigedeckel wieder einsetzen
①Schließen Sie das Anzeigekabel wieder an und schieben Sie die Anzeige vorsichtig in das Gehäuse zurück.
②
Entfernen Sie den O-Ring am Deckel.
③
Setzen Sie den Anzeigedeckel bis zum mechanischen Anschlag ein. Drehen Sie den Deckel um eine Umdrehung
zurück.
④Ziehen Sie den O-Ring über den Anzeigedeckel. Drehen Sie dann den Deckel, bis auf beiden Seiten der Kontakt mit
dem O-Ring spürbar ist.

FC430 Upgrade-Anweisungen – Kompakt
A5E33310535-AG, 06/2016 17
⑤
Drehen Sie den Anzeigedeckel um eine Viertelumdrehung, sodass der O-Ring dicht abschließt, und ziehen Sie die
Befestigungsschrauben fest.
FC430 Upgrade-Anweisungen – Kompakt
A5E33310535
, 06/2016
Siemens AG
Division Process Industries and Drives
Postfach 48 48
90026 NÜRNBERG
DEUTSCHLAND
