INSTRUCTIONS
SITRANS F M MAGFLO
Electromagnetic flowmeter
type MAG 5000 CT & MAG 6000 CT
ENGLISH
083R9151
Contents 1 MAG 6000 CT, incl. connection plate and operating manual.
4 sealing screws, sign plate, 1 set of instructions and 1 hardware key for CT settings.
SFIDK.PI.026.L3.52
Siemens electromagnetic flowmeters, SITRANS F M MAGFLO, type MAG 5000 CT & MAG 6000
CT are custody-transfer-approved for cold water and other media than water in accordance with
OIML R 117 and they are custody-transfer-approved for hot water in accordance with OIML R
75.
All transmitters must be used with sensors MAG 1100 and MAG 3100.
Transmitter MAG 5000 CT and MAG 6000 CT are also pattern approved to OIML R 49 when
used together with sensor MAG 5100 W in the sizes DN 50 to DN 300.
Introduction
083R9151
Order no.: FDK-521H0921
s
Cold-water (DK)
Hot-water-custody
transfer
OIML R 75
Other media than water
OIML R 117
Depending on application, one of the above certification plates must be mounted on the side
of the transmitter.
When the meter is used for billing, installation and sealing must be in accordance with both
these instructions and national guidelines.
Cold-water OIML R 49

2
SITRANS F M MAGFLO

Electromagnetic flowmeter type MAG 5000 CT & MAG 6000 CT
Setting primary operating parameters such as Qmax., low-flow cut-off, units, approvals, etc. is
blocked during normal operation. See menu setup.
These settings are made in connection with commissioning or calibration by mounting a hardware
key on the transmitter’s connection plate. When the key is mounted, there is access to all menu
items. When the key is removed, the primary settings are blocked in accordance with the
requirements in the authorisation.
Settings

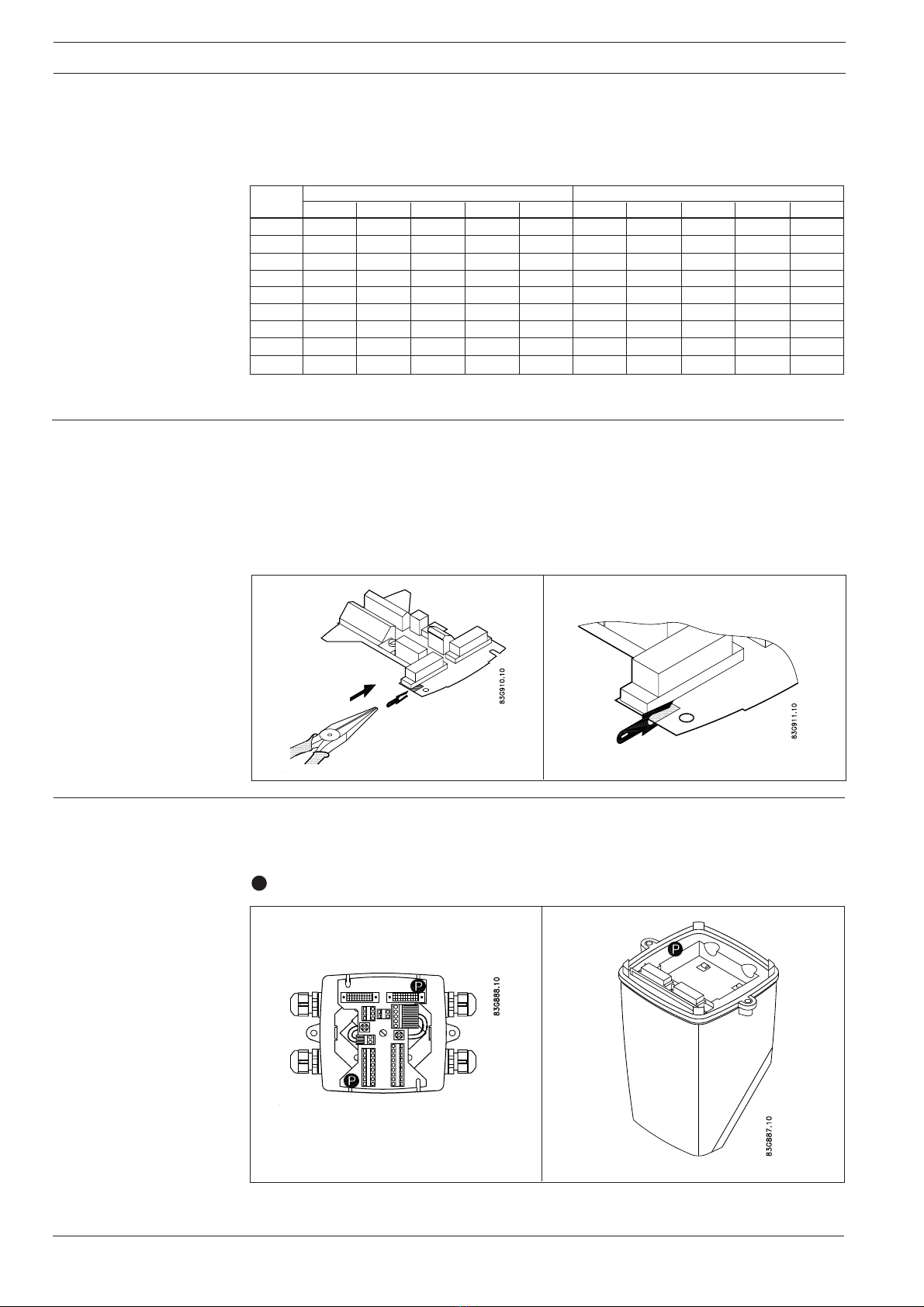

Internal sealing After setup of settings and calibration of the unit the hardware key is removed again. This locks
the menu structure and the selected settings. The transmitter and sensor must then be sealed
to prevent unauthorized access. The connection plate is sealed to prevent access to the
SENSORPROM memory unit. Pindicates locations of sealing.
Specification for OIML
R49 The allowable specification for standard products not initially verified from factory is:
Flow rates for MAG 5100 W legal type approved meters for verification [all values in m3/h]
Class 1 Class 2
Size Q4 Q3 Q2 Q1 Q3/Q1 Q4 Q3 Q2 Q1 Q3/Q1
50 78.75 63 1 0.4 160 78.75 63 0.63 0.25 250
65 125 100 1.6 0.63 160 125 100 1 0.4 250
80 200 160 2.5 1 160 200 160 1.6 0.63 250
100 312.5 250 4 1.6 160 312.5 250 2.5 1 250
125 500 400 6.3 2.5 160 500 400 4 1.6 250
150 787.5 630 10 4 160 787.5 630 6.3 2.5 250
200 1250 1000 16 6.3 160 1250 1000 10 4 250
250 2000 1600 25 10 160 2000 1600 16 6.3 250
300 2000 1600 40 16 100 2000 1600 25 10 160
For increased specifications contact factory.

3
SITRANS F M MAGFLO

Electromagnetic flowmeter type MAG 5000 CT & MAG 6000 CT
Sealing MAG 6000 CT is installed as shown in the instructions for a standard MAG 6000, except for the
external sealing.
The external sealing is carried out as shown.
Internal totalizers Depending on type of approval it is possible to reset the internal totalizers. The type of approval
is selected in the reset menu, with the hardware key mounted. It is possible to select between:
•Hot/cold water
•Other media than water
Resetting of totalizers by electrical input are not possible.
Hot/cold water
•Totalizer 1 is allocated to forward flow (cannot be reset).
•Totalizer 2 is allocated to reverse flow (cannot be reset).
Other media than water
Both totalizer 1 and totalizer 2 are pre-selected to measure the net forward flow, i.e. any reverse
flow will make the totalizers count backwards.
•Totalizer 1 can be reset if the flow rate in the meter pipe is <0.25 m/s. When the totalizer is
reset, any pulse output will also be reset.
•Totalizer 2 is consecutive and cannot be reset.

4
SITRANS F M MAGFLO

Electromagnetic flowmeter type MAG 5000 CT & MAG 6000 CT
Menu setup

INSTRUCTIONS DEUTSCH
SITRANS F M MAGFLO
Magnetisch induktiver Durchflussmesser
Typ MAG 5000 CT & MAG 6000 CT
083R9151
Inhalt 1 St. MAG 6000 CT einschließlich Anschlussplatte und Betriebsanleitung.
4 St. Plombierschrauben, 3 St. Schilder, 1 St. Anleitung und 1 St. Hardware-Schlüssel für die
CT-Einstellungen.
SFIDK.PI.026.L3.52
Der SITRANS F M MAGFLO magnetisch-induktive Durchflussmesser Typ MAG 5000 CT & MAG
6000 CT von Siemens Flow Instruments ist für Kaltwasser, andere Medien als Wasser gemäß
OIML R 117 sowie gemäß OIML R 75 für Warmwasser, für Abrechnungszwecke zugelassen.
Alle Messumformer müssen mit Messaufnehmern MAG 1100 und MAG 3100 betrieben
werden. Die Messumformer MAG 5000 CT und MAG 6000 CT sind auch nach OIML R 49
musterzugelassen,wennsiezusammenmiteinemMessaufnehmerMAG5100WmitNennweite
DN 50 bis DN 300 eingesetzt werden.
Einführung
083R9151
Je nach Anwendung muss eines der obengenannten Zulassungsschilder an der Seite des
Messumformers angebracht werden.
Wenn das Gerät für Abrechnungszwecke verwendet werden soll, müssen Einbau und Ver-
plombung entsprechend dieser Anleitung und gemäß den nationalen Vorschriften erfolgen.
s
Kaltwasserabrechnung (DK)
Warmwasserabrechnung
OIML R 75
Andere Medien als Wasser
OIML R 117
Kaltwasserabrechnung OIML R 49

6
SITRANS F M MAGFLO

Magnetisch induktiver Durchflussmesser Typ MAG 5000 CT & MAG 6000 CT
Die Einstellungen der primären Betriebsparameter wie Qmax, Niederdurchfluss-Abschaltung,
Einheiten, Zulassungen usw. sind während des Normalbetriebs blockiert. Siehe Menü-Übersicht.
Diese Einstellungen werden im Zusammenhang mit der Inbetriebnahme oder Kalibrierung
vorgenommen, indem an der Anschlussplatte des Messumformers ein Hardware-Schlüssel
montiert wird. Nach Einbau dieses Schlüssels sind alle Menüpunkte zugänglich. Wird der
Schlüssel entfernt, sind die Primäreinstellungen gemäß Zulassungsvorschriften blockiert.
Einstellen der Betriebs-
parameter
Interne Verplombung Nach Vornahme der Einstellungen und der Kalibrierung des Geräts wird der Hardware-Schlüssel
wieder entfernt. Hierbei werden die Menüstruktur und die gewählten Einstellungen blockiert.
Messumformer und Messaufnehmer werden anschließend - wie auf der Abbildung gezeigt -
versiegelt, um unbefugten Zugang auszuschließen. Die Anschlussplatte muss verplombt werden,
damit niemand Zugang zur SENSORPROM® Speichereinheit erhält.
Pzeigt die Lage der Verplombungen an.
Spezifikation für OIML
R49 Die zulässige Spezifikation für Standardprodukte, die nicht anfangs vom Werk überprüft wurden, ist wie folgt:
Durchflussgeschwindigkeiten für gesetzlich typenzugelassene Durchflussmesser MAG 5100 W
zur Überprüfung [alle Angaben in m3/h]
Nenn- Klasse 1 Klasse 2
weite Q4 Q3 Q2 Q1 Q3/Q1 Q4 Q3 Q2 Q1 Q3/Q1
50 78,75 63 1 0,4 160 78,75 63 0,63 0,25 250
65 125 100 1,6 0,63 160 125 100 1 0,4 250
80 200 160 2,5 1 160 200 160 1,6 0,63 250
100 312,5 250 4 1,6 160 312,5 250 2,5 1 250
125 500 400 6,3 2,5 160 500 400 4 1,6 250
150 787,5 630 10 4 160 787,5 630 6,3 2,5 250
200 1250 1000 16 6,3 160 1250 1000 10 4 250
250 2000 1600 25 10 160 2000 1600 16 6,3 250
300 2000 1600 40 16 100 2000 1600 25 10 160
Für erhöhte Spezifikationen wenden Sie sich bitte an das Werk.

7
SITRANS F M MAGFLO

Magnetisch induktiver Durchflussmesser Typ MAG 5000 CT & MAG 6000 CT
Verplombung Der MAG 6000 CT wird so montiert, wie dies in der Anleitung für die Standardversion des MAG
6000 gezeigt wird, jedoch mit Ausnahme der inneren und äußeren Verplombung.
Die äußere Verplombung wird wie nachstehend gezeigt ausgeführt.
Interne Zähler In Abhängigkeit von der jeweiligen Zulassung ist es möglich, an den beiden internen Zählern des
Geräts eine Rückstellung vorzunehmen. Die Zulassung wird im Menü "CT Rücksetzmodus" unter
„Einstellung des Messaufnehmers“ ausgewählt, wobei der Hardware-Schlüssel montiert sein
muss. Es kann unter folgenden Zulassungen ausgewählt werden:
•Warmwasser/Kaltwasser
•Andere Medien als Wasser
Es ist nicht möglich, eine Nullstellung der Zähler über den elektrischen Eingang vorzunehmen.
Warmwasser/Kaltwasser
•Zähler 1 ist dem Vorlauf zugeordnet.
•Zähler 2 ist dem Rückfluss zugeordnet.
Während des Normalbetriebs lässt sich weder an Zähler 1 noch an Zähler 2 eine Nullstellung
vornehmen.
Andere Medien als Wasser
Sowohl Zähler 1 als auch Zähler 2 sind für die Messung des Netto-Vorlaufs voreingestellt. Das
heißt, dass ein eventueller Rückfluss ein Rückwärtszählen des Zählers bewirkt.
•Eine Nullstellung von Zähler 1 kann erfolgen, wenn die Durchflussgeschwindigkeit im
Messrohr <0,25 m/s ist. Wird eine Nullstellung des Zählers vorgenommen, erfolgt ebenfalls
eine Nullstellung eines eventuellen Impulsausgangs.
•Am Zähler 2, kann keine Nullstellung vorgenommen werden.

8
SITRANS F M MAGFLO

Magnetisch induktiver Durchflussmesser Typ MAG 5000 CT & MAG 6000 CT
Menü-Übersicht

INSTRUCTIONS
SITRANS F M MAGFLO
Débitmètre à induction magnétique
Type MAG 5000 CT & MAG 6000 CT
FRANÇAIS
083R9151
Contenu 1 MAG 6000 CT avec plaque de raccordement et manuel simplifié.
4 vis d’étanchéité, 3 plaques signalétiques, 1 mode d’emploi et 1 clé pour réglages CT.
SFIDK.PI.026.L3.52
Le débitmètre à induction magnétique SITRANS F M MAGFLO de Siemens Flow Instruments
est homologué pour la facturation d’eau froide et de fluides autres que l’eau conformément
à OIML R 117 et pour la facturation d’eau chaude conformément à OIML R 75.
Tous les convertisseurs de signaux doivent être utilisés avec des têtes de mesure MAG 1100
et MAG 3100. Les convertisseurs MAG 5000 CT et MAG 6000 CT sont également homologués
pour type selon OIML R 49 s’ils sont utilisés en combinaison avec une tête de mesure MAG
5100 W dans les dimensions de DN 50 à DN 300.
Introduction
083R9151
En fonction de l’application, l’une des plaques de certification ci-dessus doit être installée sur le
côté du convertisseur de signaux.
Les débitmètres destinés aux applications de facturation doivent être installés et scellés
conformément au présent mode d’emploi et aux directives en vigueur dans le pays concerné.
s
Facturation d’eau froide (DK)
Facturation d’eau
chaude
OIML R 75
Fluides autres que l’eau
OIML R 117
Facturation d’eau froide OIML R 49

10
SITRANS F M MAGFLO

Débitmètre à induction magnétique type MAG 5000 CT & MAG 6000 CT
Le réglage des paramètres d’exploitation de base, tels que Qmax., la coupure faible débit, les
unités, les homologations, etc., est verrouillé pendant le fonctionnement normal. Voir structure
du menu.
Ces réglages sont effectués lors de la mise en service ou de l’étalonnage, après installation d’une
clé spéciale sur la plaque de raccordement du convertisseur de signaux. Une fois la clé installée,
il est possible d’accéder à tous les éléments du menu. Après retrait de la clé, les réglages de base
sont verrouillés selon les critères de l’autorisation.
Paramétrage
Scellement interne Après paramétrage et étalonnage du débitmètre, la clé doit être retirée afin de verrouiller la
structure du menu et les réglages sélectionnés. Le convertisseur de signaux et la tête de mesure
sont alors scellés comme indiqué ci-dessous pour empêcher tout accès non autorisé. La plaque
de raccordement doit être scellée pour empêcher tout accès à la mémoire SENSORPROM®.
Pindique les endroits de scellement.
Spécification pour OIML
R49 La spécification admissible pour produits standard initialement non vérifiés par l‘usine est la suivante:
Débits pour débitmètres MAG 5100 W avec homologation de type légale pour vérification
[toutes les valeurs en m3/h]
Dim. Classe 1 Classe 2
DN Q4 Q3 Q2 Q1 Q3/Q1 Q4 Q3 Q2 Q1 Q3/Q1
50 78,75 63 1 0,4 160 78,75 63 0,63 0,25 250
65 125 100 1,6 0,63 160 125 100 1 0,4 250
80 200 160 2,5 1 160 200 160 1,6 0,63 250
100 312,5 250 4 1,6 160 312,5 250 2,5 1 250
125 500 400 6,3 2,5 160 500 400 4 1,6 250
150 787,5 630 10 4 160 787,5 630 6,3 2,5 250
200 1250 1000 16 6,3 160 1250 1000 10 4 250
250 2000 1600 25 10 160 2000 1600 16 6,3 250
300 2000 1600 40 16 100 2000 1600 25 10 160
Pour spécifications accrues veuillez contacter l‘usine.
