SIKA induQ VMI Series User manual

Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
© SIKA • Ba_VMI • 10/2019 .
Magnetisch induktiver
Durchflusssensor
Baureihe VMI
Typen VMI02 • VMI07 • VMI10 • VMI20
®
Betriebsanleitung
Betriebsanleitung
....................................................Seite 1 - 20
Operating manual
..................................................page 21 - 40
Notice d'utilisation
.................................................page 41 - 60

induQ®— Baureihe VMI
- 2 - © SIKA • Ba_VMI • 10/2019
Inhaltsverzeichnis Seite
0Hinweise zur Betriebsanleitung....................................................................................3
1Gerätebeschreibung......................................................................................................4
1.1 Lieferung, Auspacken und Zubehör ...........................................................................4
1.2 Bestimmungsgemäße Verwendung ...........................................................................5
1.3 Haftungsausschluss....................................................................................................5
2Sicherheitshinweise ......................................................................................................6
3Aufbau und Funktion .....................................................................................................7
4Einbau des VMI ..............................................................................................................8
4.1 Einbauhinweise ...........................................................................................................8
4.2 Montage.......................................................................................................................9
5Elektrischer Anschluss ...............................................................................................10
5.1 Beschaltungen ..........................................................................................................11
6Inbetriebnahme und Messbetrieb...............................................................................12
6.1 Inbetriebnahme.........................................................................................................12
6.2 Ein- und Ausschalten................................................................................................12
6.3 Messbetrieb...............................................................................................................12
7Wartung und Reinigung...............................................................................................14
7.1 Rücksendung an den Hersteller...............................................................................14
8Demontage und Entsorgung .......................................................................................15
9Technische Daten........................................................................................................16
9.1 Kenndaten VMI ..........................................................................................................16
9.2 Werkstofftabelle........................................................................................................17

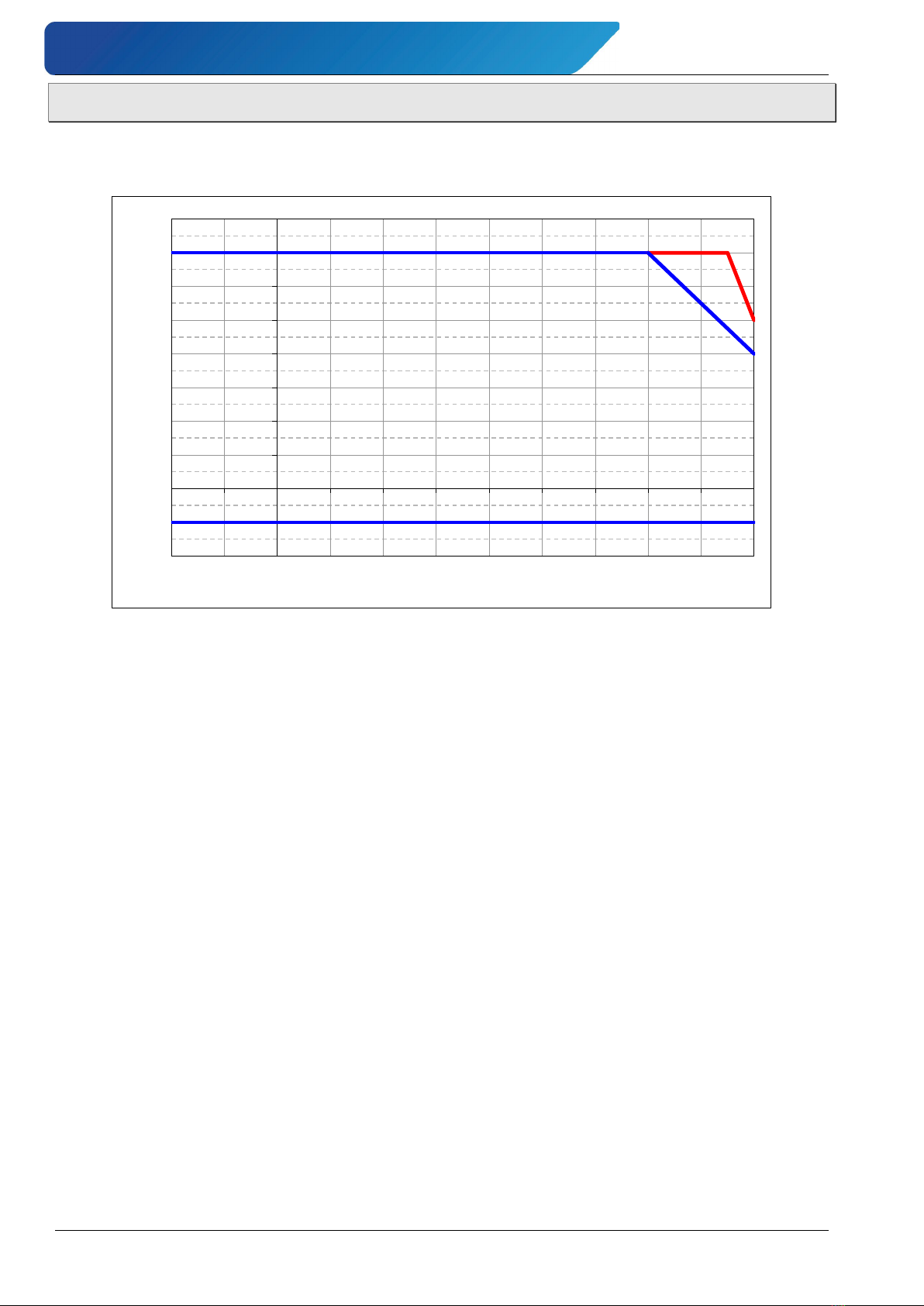

9.3 Temperatureinsatzgrenzen ......................................................................................18

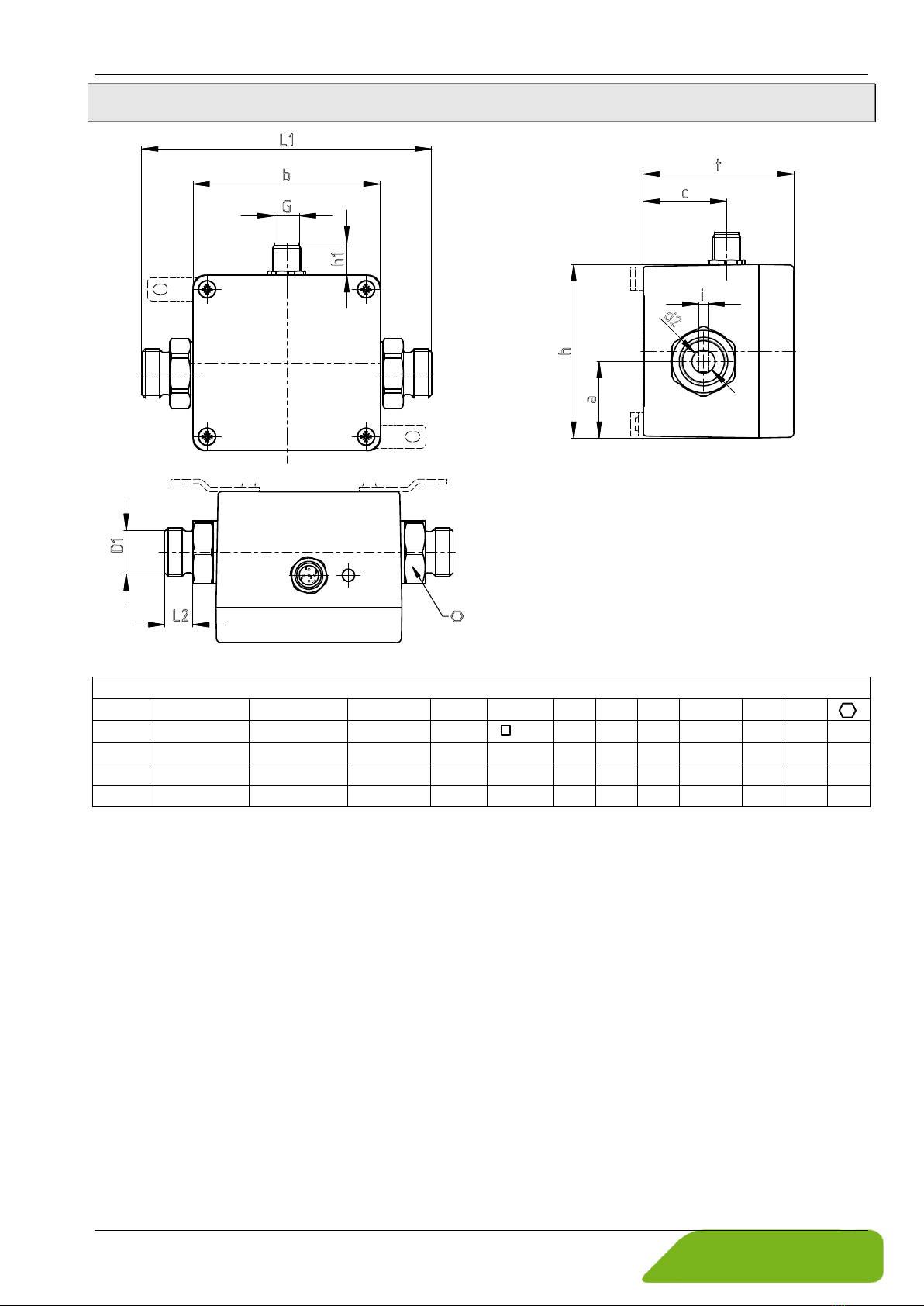

9.4 Abmessungen............................................................................................................19
induQ®ist eine eingetragene Marke der SIKA Dr. Siebert & Kühn GmbH & Co. KG.
Urheberschutzvermerk:
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts
sind verboten, soweit nicht ausdrücklich
gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte für den Fall der Patent
-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbe-
halten.

induQ®— Baureihe VMI Hinweise zur Betriebsanleitung
Technische Änderungen vorbehalten - 3 -
0Hinweise zur Betriebsanleitung
•Die Betriebsanleitung richtet sich an Facharbeiter und angelernte Arbeitskräfte.
•Lesen Sie vor jedem Arbeitsschritt die dazugehörigen Hinweise sorgfältig durch und
halten Sie die vorgegebene Reihenfolge ein.
•Lesen Sie den Abschnitt "Sicherheitshinweise" besonders aufmerksam durch.
Sollten Sie Probleme oder Fragen haben, wenden Sie sich an Ihren Lieferanten oder direkt
an:
Dr. Siebert & Kühn GmbH & Co. KG
Struthweg 7-9 • D - 34260 Kaufungen
[phone] • [phone]
info
@
sika.net • www.sika.net
Verwendete Gefahrenzeichen und Symbole:
WARNUNG! / VORSICHT! Verletzungsgefahr!
Dieses Zeichen kennzeichnet Gefahren, die Personenschäden verursachen, die zu gesund-
heitlichen Schäden führen oder erheblichen Sachschaden verursachen können.
VORSICHT! Elektrischer Strom!
Dieses Zeichen kennzeichnet Gefahren, die beim Umgang mit elektrischem Strom entstehen
können.
VORSICHT! Materialschaden!
Dieses Zeichen weist auf Handlungen hin, die mögliche Sach- und Umweltschäden verursa-
chen können.
BETRIEBSANLEITUNG BEACHTEN!
HINWEIS!
Dieses Zeichen gibt Ihnen wichtige Hin-
weise, Tipps oder Informationen.
KEIN HAUSMÜLL!
Das Gerät darf nicht zusammen mit
Hausmüll entsorgt werden.
Beachten und befolgen Sie die damit ge-
kennzeichneten Informationen.
Befolgen Sie die angegebenen Anweisun-
gen bzw. Handlungsschritte.
Halten Sie die Reihenfolge ein.

Überprüfen Sie die angegebenen Punkte o-
der Hinweise.
Verweis auf einen anderen Abschnitt, Doku-
ment oder Quelle.
• Gliederungspunkt.

Gerätebeschreibung induQ®— Baureihe VMI
- 4 - © SIKA • Ba_VMI • 10/2019
1Gerätebeschreibung
Der induQ®der Baureihe VMI von SIKA ist ein Durchflusssensor ohne bewegte Teile. Die
Messung erfolgt mittels magnetischer Induktion.
Der VMI dient der Messung oder Dosierung von Wasser und elektrisch leitfähigen Flüssigkei-
ten. Durch die kompakte Bauform und die weitgehende Unabhängigkeit von den Ein- und
Auslaufstrecken ist der VMI vielseitig einsetzbar.
Ausführungen:
Der VMI ist in den Nenngrößen DN 2, DN 7, DN 10 und DN 20 verfügbar.
Typenschild:
Den Aufkleber des Typenschildes finden Sie auf der Unterseite des VMI.
Es enthält die wichtigsten technischen Daten und das Anschlussbild für den elektrischen An-
schluss.
1.1 Lieferung, Auspacken und Zubehör
Alle Geräte sind vor dem Versand sorgfältig auf ihre Funktionstüchtigkeit überprüft worden.
Prüfen Sie sofort nach Erhalt die äußere Verpackung sorgfältig auf Schäden bzw. Anzei-
chen unsachgemäßer Handhabung.
Melden Sie eventuelle Schäden beim Spediteur und bei Ihrem zuständigen Vertriebsmit-
arbeiter. In einem solchen Fall sind eine Beschreibung des Mangels, der Typ sowie die
Seriennummer des Gerätes anzugeben.
Aufgetretene Transportschäden sind sofort nach Anlieferung zu melden. Später gemel-
dete Schäden können nicht anerkannt werden.
Auspacken:
Packen Sie das Gerät mit Sorgfalt aus, um Schäden zu vermeiden.
Überprüfen Sie die Vollständigkeit der Lieferung anhand des Lieferscheines.
Lieferumfang:
1x VMI wie bestellt.
1x Betriebsanleitung.
WICHTIG!
Überprüfen Sie anhand des Typenschildes, ob das gelieferte Gerät Ihrer Bestellung
entspricht.
Kontrollieren Sie insbesondere bei Geräten mit elektrischen Komponenten, ob die
korrekte Spannungsversorgung angegeben ist.

induQ®— Baureihe VMI Gerätebeschreibung
Technische Änderungen vorbehalten - 5 -
Zubehör:
Anschlussleitung mit angespritzter Kupplungsdose
M12x1.
Kupplungsdose M12x1 zum Selbstkonfektionieren
1.2 Bestimmungsgemäße Verwendung
Der magnetisch induktive Durchflusssensor VMI darf nur zur Messung und Dosierung von
Flüssigkeiten mit einer Leitfähigkeit von mindestens 50 μS/cm verwendet werden.
WARNUNG! Kein Sicherheitsbauteil!
Die magnetisch induktiven Durchflusssensoren der Baureihe VMI sind keine Sicher-
heitsbauteile im Sinne der Richtlinie 2006/42/EG (Maschinenrichtlinie).
Verwenden Sie den VMI niemals als Sicherheitsbauteil.
Die Betriebssicherheit des gelieferten Gerätes ist nur bei bestimmungsgemäßer Verwendung
gewährleistet. Die angegebenen Grenzwerte (§ 9 "Technische Daten") dürfen keinesfalls
überschritten werden.
Überprüfen Sie vor dem Einbau, ob die benetzten Werkstoffe des Gerätes für die verwendete
Flüssigkeit geeignet sind (§ 9.2 "Werkstofftabelle").
Messrohr leer (teilgefüllt). / Leitfähigkeit zu gering:
Ist das Messrohr des VMI leer bzw. teilgefüllt oder die Leitfähigkeit der verwendeten
Flüssigkeit zu gering, kann es zu unregelmäßigem Blinken der grünen LED kommen. Am
Ausgang treten zufällige Pulse auf, die aber keinem Durchfluss entsprechen.
Achten Sie darauf, dass das Messrohr des VMI immer komplett gefüllt ist
(§ 4.1 "Einbauhinweise").
Achten Sie darauf, dass die verwendete Flüssigkeit eine Leitfähigkeit von mindestens
50 μS/cm hat.
1.3 Haftungsausschluss
Für Schäden und Betriebsstörungen, die durch Montagefehler, nicht bestimmungsgemäßer
Verwendung oder Nichtbeachtung dieser Betriebsanleitung entstehen, wird keine Haftung
übernommen.

Sicherheitshinweise induQ®— Baureihe VMI
- 6 - © SIKA • Ba_VMI • 10/2019
2Sicherheitshinweise
Bevor Sie den VMI installieren, lesen Sie diese Betriebsanleitung sorgfältig durch. Wer-
den die darin enthaltenen Anweisungen, insbesondere die Sicherheitshinweise nicht be-
achtet, können Gefahren für Mensch, Umwelt, Gerät und Anlage die Folge sein.
Der VMI entspricht dem aktuellen Stand der Technik. Dies betrifft die Genauigkeit, die Funk-
tionsweise und den sicheren Betrieb der Geräte.
Um eine sichere Bedienung zu gewährleisten, ist sachkundiges und sicherheitsbewusstes
Verhalten der Bediener erforderlich.
SIKA gewährt persönlich oder durch entsprechende Literatur Hilfestellung für die Anwen-
dung der Produkte. Der Kunde prüft die Einsetzbarkeit des Produktes auf der Basis unserer
technischen Informationen. In kunden- und anwendungsspezifischen Tests überprüft der
Kunde die Eignung des Produktes für seinen Verwendungszweck. Mit dieser Prüfung gehen
Gefahr und Risiko auf unseren Kunden über; unsere Gewährleistung erlischt.
Qualifiziertes Personal:
Das Personal, das mit dem Einbau, der Inbetriebnahme und Bedienung des VMI beauf-
tragt wird, muss eine entsprechende Qualifikation aufweisen. Dies kann durch Schulung
oder entsprechende Unterweisung geschehen.
Dem Personal muss der Inhalt der vorliegenden Betriebsanleitung bekannt und jederzeit
zugänglich sein.
Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden.
Allgemeine Sicherheitshinweise:
Bei allen Arbeiten sind die bestehenden nationalen Vorschriften zur Unfallverhütung und
Sicherheit am Arbeitsplatz einzuhalten. Vorhandene interne Vorschriften des Betreibers
sind zu beachten, auch wenn diese nicht in dieser Anleitung genannt werden.
Schutzart nach DIN EN 60529:
Achten Sie darauf, dass die Umgebungsbedingungen am Einsatzort die Anforderungen
der angegebenen Schutzart (§ 9 "Technische Daten") nicht überschreiten.
Verhindern Sie das Einfrieren des Mediums im Gerät durch geeignete Maßnahmen.
Verwenden Sie den VMI nur in einwandfreiem Zustand. Beschädigte oder fehlerhafte Ge-
räte müssen sofort überprüft und ggf. ersetzt werden.
Verwenden Sie bei Montage, Anschluss und Demontage nur passende Werkzeuge.
Typenschilder oder sonstige Hinweise auf dem Gerät dürfen weder entfernt noch un-
kenntlich gemacht werden, da sonst jegliche Garantie und Herstellerverantwortung er-
lischt.
Spezielle Sicherheitshinweise:
Warnhinweise, die sich speziell auf einzelne Funktionsabläufe oder Tätigkeiten beziehen, fin-
den Sie vor den entsprechenden Stellen in dieser Betriebsanleitung.

induQ®— Baureihe VMI Aufbau und Funktion
Technische Änderungen vorbehalten - 7 -
3Aufbau und Funktion
Komponenten:
Gehäuse.
Elektrischer Anschluss:
Der elektrische Anschluss erfolgt über einen
5-Pin-Stecker M12x1.
LED für Betriebs- / Durchflussanzeige.
Prozessanschluss:
Die Prozessanschlüsse sind in verschiede-
nen Größen lieferbar.
Typenschild (Aufkleber).
Aufbau:
Das Messrohr mit den Erdungshülsen und den Elektroden verläuft
durch das Gehäuse und bildet außen die Prozessanschlüsse des VMI.
Im Inneren des Gehäuses wird das Magnetfeld für die Messung er-
zeugt. Ferner befinden sich dort die Mess- und Auswerteelektronik.
Die beiden Elektroden aus Edelstahl befinden sich in der Mitte des
Messrohres zwischen den Erdungshülsen.
Der VMI benötigt für den Messvorgang keine beweglichen Teile. Das
Innere des Messrohres ist komplett frei. Die Flüssigkeit kann ohne Hindernisse durch das
Messrohr fließen.
Funktion:
Der magnetisch induktive Durchflusssensor arbeitet nach dem Induktionsprinzip, d. h., durch
die Bewegung eines Leiters in einem Magnetfeld wird eine Gleichspannung erzeugt:
Das Messrohr des VMI befindet sich in einem Magnet-
feld (B).
Eine elektrisch leitfähige Flüssigkeit (Q) fließt durch
das Messrohr. Dabei werden die positiven und negati-
ven Ladungsträger entgegengesetzt abgelenkt.
Es entsteht eine Spannung senkrecht zum Magnetfeld,
die durch die beiden Elektroden abgegriffen wird.
Die dabei induzierte Spannung ist proportional zur mitt-
leren Strömungsgeschwindigkeit der Flüssigkeit.
Die Elektronik des VMI wandelt die induzierte Spannung in ein durchflussproportionales Fre-
quenzsignal um.

Einbau des VMI induQ®— Baureihe VMI
- 8 - © SIKA • Ba_VMI • 10/2019
4Einbau des VMI
Überprüfen Sie vor dem Einbau, ob
die benetzten Werkstoffe des Gerätes für die verwendete Flüssigkeit geeignet sind
(§ 9.2 "Werkstofftabelle").
die Anlage ausgeschaltet ist und sich in einem sicheren und stromlosen Zustand befin-
det.
die Anlage drucklos und abgekühlt ist.
GEEIGNETE WERKZEUGE:
Verwenden Sie nur geeignete Werkzeuge der passenden Größe.
4.1 Einbauhinweise

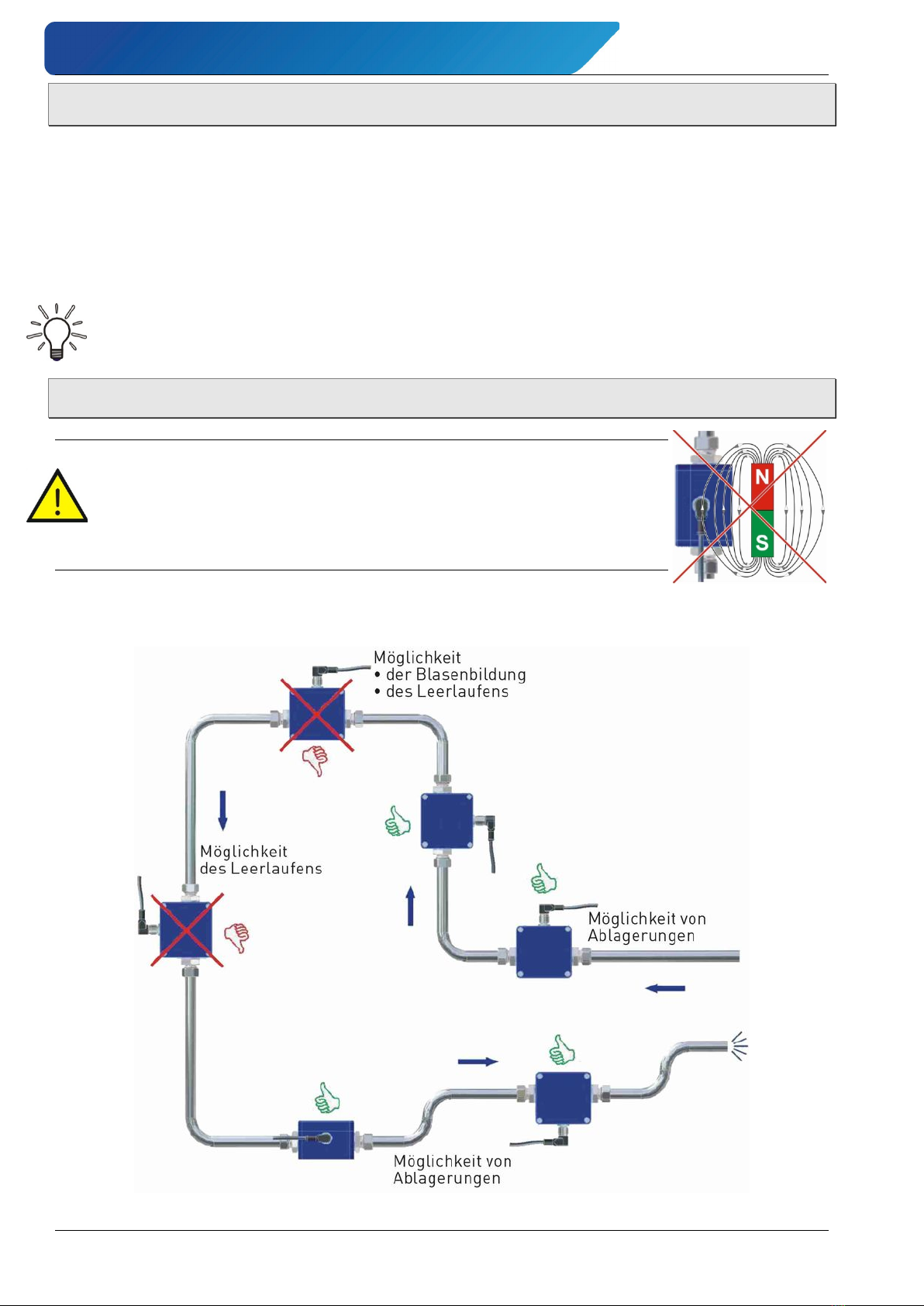

VORSICHT! Fehlfunktion durch Fremdfelder!
Magnetische Fremdfelder in unmittelbarer Nähe des Gerätes können
zu Fehlfunktionen führen und müssen verhindert werden.
Stellen Sie sicher, dass sich keine Fremdfelder am Einbauort des
VMI befinden.
•Der VMI kann prinzipiell an jeder Stelle der Rohrleitung eingebaut werden. Gerade Rohr-
abschnitte sind zu bevorzugen.

induQ®— Baureihe VMI Einbau des VMI
Technische Änderungen vorbehalten - 9 -
•Der Einbau kann sowohl in horizontalen, als auch in vertikalen Rohrleitungen erfolgen.
Der Durchflusssensor ist ausschließlich für den Einsatz in komplett gefüllten Leitungen
geeignet.
•Prinzip bedingt sind magnetisch induktive Durchflusssensoren weitgehend unabhängig
vom Strömungsprofil. Eine Beruhigungsstrecke ist nicht zwingend erforderlich.
Um jedoch die höchstmögliche Messgenauigkeit zu erreichen, sollten gerade Ein- und
Auslaufstrecken der entsprechenden Nennweite (DN) verwendet werden. Die Einlauf-
strecke sollte dabei mindestens 10 x DN, das Auslaufrohr 5 x DN lang sein.
•Die Ein- und Auslaufstrecken, sowie die Dichtungen, müssen denselben oder einen ge-
ringfügig größeren Innendurchmesser als das Messrohr aufweisen, um die spezifizierte
Genauigkeit zu erreichen.
4.2 Montage
Der VMI wird direkt in die Rohrleitung eingebaut. Durch die kompakte Bauform und das ge-
ringe Gewicht ist eine Wandmontage nicht erforderlich.
WICHTIGE HINWEISE:
•Verwenden Sie beim Einbau nur geeignete Dichtungen.
•Beachten Sie die Durchflussrichtung auf dem VMI.
•Beachten Sie die Einbaumaße (§ 9.4 "Abmessungen").
Wählen Sie einen geeigneten Einbauort aus
(§ 4.1 "Einbauhinweise").
Für eine bestmögliche Messgenauigkeit ist die senkrechte
Einbaulage bei steigender Strömung zu bevorzugen (keine
Schmutzablagerungen).
Installieren Sie passende Anschlussverschraubungen am
Einbauort.

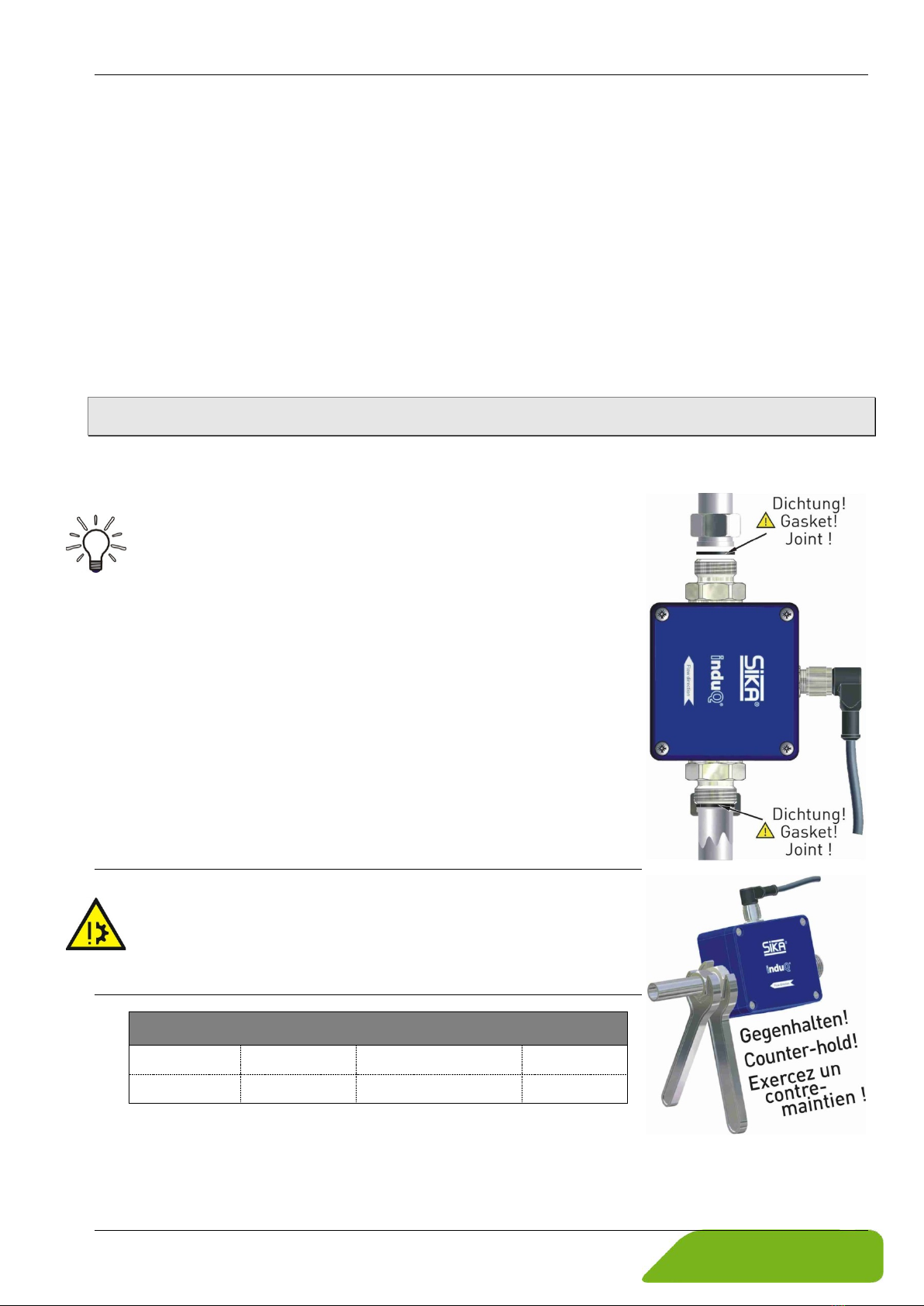

Setzen Sie den VMI zusammen mit den Dichtungen ein.
Schrauben Sie die Überwurfmuttern der Anschlussver-
schraubung auf die Prozessanschlüsse des VMI.
VORSICHT! Materialschaden!
Maximales Drehmoment beachten.
Beim Anziehen der Überwurfmuttern am Sechskant des Pro-
zessanschlusses gegenhalten!
Ohne Gegenhalten kann der VMI beschädigt werden!
Maximales Drehmoment
VMI
02 — G¼ VMI07 —
G½
VMI
10 — G½
• G¾
VMI
20 —
G1
8 Nm
15 Nm
15 Nm
30 Nm
Ziehen Sie die beiden Überwurfmuttern fest.
Halten Sie dabei mit einem Gabelschlüssel am Sechskant des
Prozessanschlusses gegen.

Elektrischer Anschluss induQ®— Baureihe VMI
- 10 - © SIKA • Ba_VMI • 10/2019
5Elektrischer Anschluss
Der elektrische Anschluss des VMI erfolgt über den 5-Pin-Stecker M12x1 auf der Oberseite
des Gehäuses.
Die Beschaltung des VMI ist abhängig von der bestellten Ausführung. Es wird unterschieden
zwischen Frequenz- und Analogausgang, sowie grundlegender und optionaler Beschaltung.
VORSICHT! Elektrischer Strom!
Der elektrische Anschluss des VMI darf nur von einer Elektrofachkraft vorgenommen werden.
Schalten Sie die elektrische Anlage spannungsfrei, bevor Sie den VMI anschließen.
VORSICHT! Materialschaden und Brandgefahr!
Die Überschreitung der angegebenen Grenzwerte führt zu Schäden an der Elektronik.
Ohne Strombegrenzung besteht Brandgefahr durch Überhitzung des Gerätes.
Schließen Sie den VMI nur an eine Stromquelle mit begrenzter Leistung an.
Optionale Beschaltungen:
Je nach Ausführung kann optional ein Analogausgang beschaltet werden.
Anschlussleitung:
Passende Anschlussleitungen mit angespritzter Kupplungsdose M12x1 sind in unterschiedli-
chen Längen als SIKA-Zubehör erhältlich. Die Abschirmung ist bereits mit der Rändelmutter
verbunden. Die Anschlussleitung darf maximal 30 m lang sein.
WICHTIG! Abschirmung erforderlich!
Verwenden Sie nur geschirmte Anschlusslei-
tungen.
Der Schirm der Anschlussleitung sollte nicht
auf Potential Erde gelegt werden.
Eine Erdung der Rohrleitung direkt vor und hinter dem
VMI wird empfohlen (Abbildung).
WICHTIGER HINWEIS:
Beachten Sie die Temperaturbeständigkeit der Anschlussleitung (§ 9 "Technische Da-
ten") bei hohen Mediumstemperaturen.
Ist die Temperaturbeständigkeit kleiner als die Mediumstemperatur darf die Leitung
nicht direkt am Rohr verlegt werden.
Anschluss 5-Pin-Stecker M12x1:
Schrauben Sie die Kupplungsdose der Anschlussleitung auf den Stecker des VMI.
Ziehen Sie die Rändelmutter der Kupplungsdose mit einem Anzugsmoment von max.
1 Nm fest.

induQ®— Baureihe VMI Elektrischer Anschluss
Technische Änderungen vorbehalten - 11 -
5.1 Beschaltungen
Pinbelegung:
Die Pinbelegung unterscheidet sich je nach gewählter Konfiguration des Gerätes.
M12x1
Mögliche Belegungen der Pins:
Pin 1: +UB
Pin 2: d. n. c. (nicht beschalten) / Analog U/I
Pin 3: GND
Pin 4: Frequenz
Pin 5: n.c. (nicht belegt)
Beschalten Sie die Anschlussleitungen entsprechend ihrer Ausführung und der Pinbele-
gung auf dem Typenschild.
Versorgungsspannung:
VMI mit Frequenzausgang:
Push-Pull (Gegentakt): NPN Open Collector: PNP Open Collector:
*1: Push-Pull (Gegentakt) Schaltausgänge mehrerer VMI dürfen nicht parallel geschaltet werden.
*2: Empfehlung Pull-Up / Pull-Down Widerstand R
L
~5 kΩ.
Nutzung von Frequenz- und Analogausgang
Push-Pull (Gegentakt): NPN Open Collector: PNP Open Collector:
Empfehlung für Widerstand RL~5 kΩ

Inbetriebnahme und Messbetrieb induQ®— Baureihe VMI
- 12 - © SIKA • Ba_VMI • 10/2019
6Inbetriebnahme und Messbetrieb
Beachten Sie vor dem erstmaligen Einschalten des VMI die Anweisungen des nachfolgenden
Abschnittes.
6.1 Inbetriebnahme
Überprüfen Sie, ob
der VMI richtig eingebaut wurde und alle Verschraubungen dicht sind.
die elektrischen Anschlüsse ordnungsgemäß durchgeführt wurden.
das Messsystem durch Spülen entlüftet ist.
6.2 Ein- und Ausschalten
Der VMI hat keinen Schalter und kann nicht eigenständig ein- oder ausgeschaltet werden.
Das Ein- und Ausschalten erfolgt über die angeschlossene Versorgungsspannung.
Schalten Sie die Versorgungsspannung ein.
Die grüne LED leuchtet einmal für ~1 s auf. Der VMI ist betriebs-
bereit und geht in den Messbetrieb über.
6.3 Messbetrieb
Im Messbetrieb blinkt die grüne LED proportional zum gemessenen Durchfluss.
Für das menschliche Auge ist das Blinken ab einer Frequenz
von ~30…40 Hz nicht mehr erkennbar.
Die grüne LED scheint dann dauerhaft zu leuchten.
Die nachfolgenden Unterpunkte beziehen sich nur auf Geräte, die über die entsprechenden
Funktionen verfügen.
VMI mit Frequenzausgang:
Der VMI liefert je nach Ausführung ein durch-
flussproportionales NPN-, PNP- oder Push-
Pull Rechtecksignal.
Die Frequenz des Pulsausganges ändert sich
entsprechend dem Durchfluss (Abb.).

induQ®— Baureihe VMI Inbetriebnahme und Messbetrieb
Technische Änderungen vorbehalten - 13 -

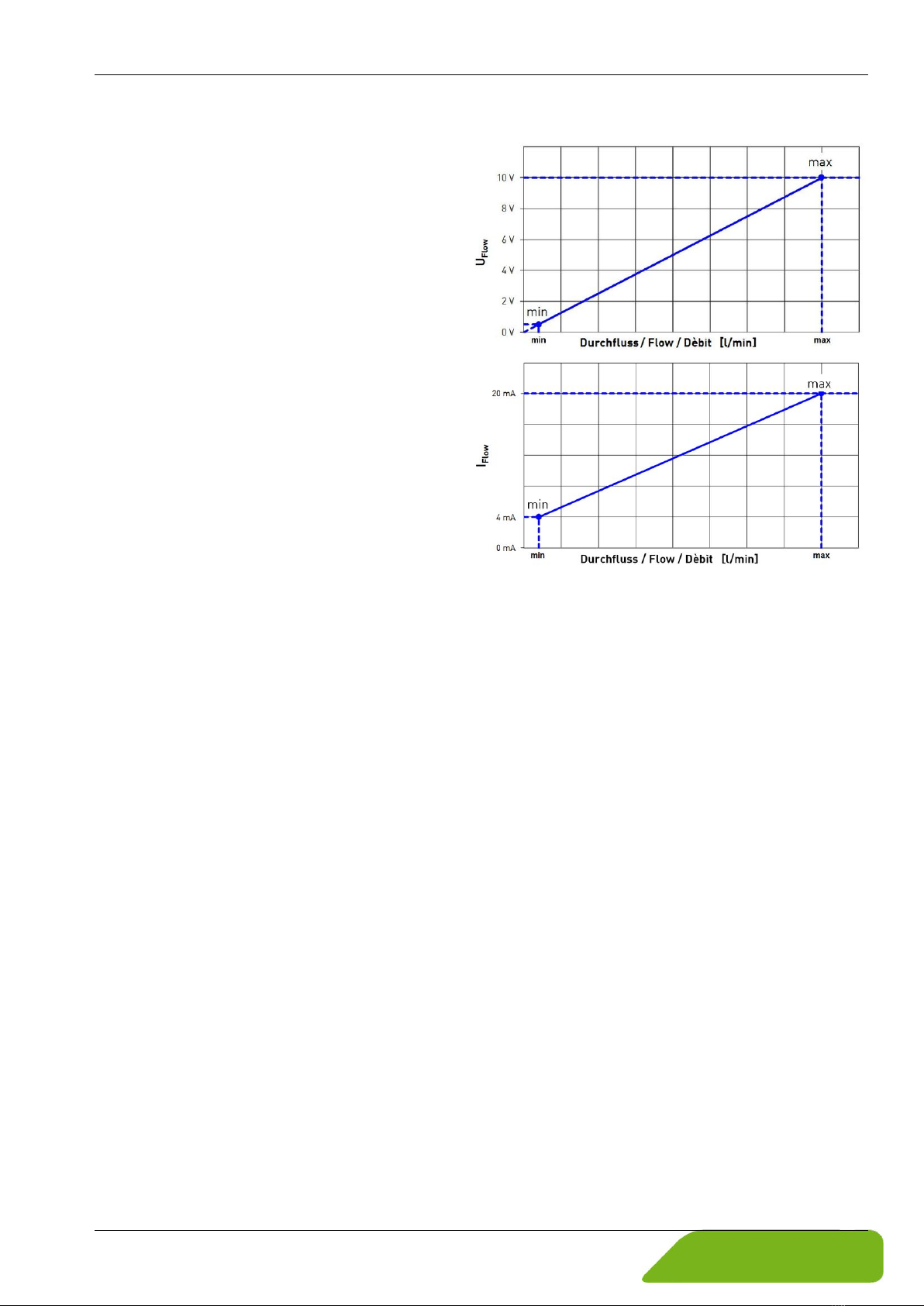

VMI mit Analogausgang:
Je nach Konfiguration des VMI liefert der
Analogausgang ein Spannungs- oder
Stromsignal.
Dies ist proportional zum gemessenen
Durchfluss.

Wartung und Reinigung induQ®— Baureihe VMI
- 14 - © SIKA • Ba_VMI • 10/2019
7Wartung und Reinigung
Wartung:
Der VMI ist wartungsfrei und kann auch nicht vom Anwender repariert werden. Bei einem
Defekt muss das Gerät ausgetauscht oder zur Reparatur an den Hersteller zurückgeschickt
werden.
VORSICHT! Materialschaden!
Beim Öffnen des Gerätes können wichtige Bauteile oder Komponenten beschädigt werden.
Öffnen Sie niemals das Gerät und führen Sie keine Reparaturen selbst daran durch.
Reinigung:
Reinigen Sie den VMI mit einem trockenen oder leicht angefeuchteten, fusselfreien Tuch.
Verwenden Sie keine scharfen Gegenstände oder aggressive Reinigungsmittel beim Reini-
gen.
7.1 Rücksendung an den Hersteller
Aus Gründen der gesetzlichen Vorschriften zum Umwelt- und Arbeitsschutz und der Erhal-
tung der Gesundheit und Sicherheit unserer Mitarbeiter müssen alle zur Reparatur an SIKA
zurückgesandten Geräte frei von giftigen und gefährlichen Stoffen sein. Dies gilt auch für
Hohlräume der Geräte. Bei Bedarf ist das Gerät vor der Rücksendung an SIKA durch den
Kunden zu neutralisieren bzw. zu spülen.
Kosten, die aufgrund mangelhafter Reinigung des Gerätes entstehen (Entsorgung oder Per-
sonenschäden), werden dem Betreiber in Rechnung gestellt.
WARNUNG! Verletzungsgefahr bei mangelhafter Reinigung!
Der Betreiber haftet für sämtliche Schäden aller Art insbesondere für Personenschäden
(z. B. Verätzungen oder Vergiftungen), Dekontaminierungsmaßnahmen, Entsorgung etc.,
die auf mangelhafte Reinigung des Messgerätes zurückzuführen sind.
Beachten Sie die nachfolgenden Hinweise bevor Sie das Gerät zurücksenden.
Folgende Maßnahmen müssen ergriffen werden, bevor Sie das Gerät zur Reparatur an SIKA
einsenden:
Reinigen Sie das Gerät gründlich. Dies ist besonders wichtig, wenn das verwendete Me-
dium gesundheitsgefährdend (z. B. ätzend, giftig, krebserregend, radioaktiv, usw.) ist.
Beachten Sie, dass die anhaftenden Mediumsreste auch aus allen Spalten, Dichtungsnu-
ten und Hohlräumen des Gehäuses zu entfernen sind.
Fügen Sie dem Gerät einen Fehlerbericht bei. Schildern Sie darin die Anwendung und die
chemisch-physikalischen Eigenschaften des Mediums.
Beachten Sie die Hinweise zum Ablauf des Rücksendeverfahrens auf unserer Website
(www.sika.net/services/warenrücksendung-rma.html) und nennen Sie uns bitte einen
Ansprechpartner für Rückfragen unseres Service.
Der Kunde hat die Durchführung der Maßnahmen durch Ausfüllen der Dekontaminationser-
klärung, die sich als Download auf unserer Website befindet, zu bestätigen:
www.sika.net/images/RMA/Formular_Warenruecksendung.pdf

induQ®— Baureihe VMI Demontage und Entsorgung
Technische Änderungen vorbehalten - 15 -
8Demontage und Entsorgung
VORSICHT! Verletzungsgefahr!
Entfernen Sie niemals das Gerät aus einer im Betrieb befindlichen Anlage.
Sorgen Sie dafür, dass die Anlage fachgerecht ausgeschaltet wird.
Vor der Demontage:
Überprüfen Sie vor der Demontage, ob
die Anlage ausgeschaltet ist und sich in einem sicheren und stromlosen Zustand befin-
det.
die Anlage drucklos und abgekühlt ist.
Demontage:
Entfernen Sie die elektrischen Anschlüsse.
Bauen Sie den VMI mit passenden Werkzeugen aus.
Entsorgung:
Konform zu den Richtlinien 2011/65/EU (RoHS) und 2012/19/EU (WEEE)* muss das Gerät se-
parat als Elektro- und Elektronikschrott entsorgt werden.
KEIN HAUSMÜLL!
Der VMI besteht aus unterschiedlichen Werkstoffen. Er darf nicht zusammen mit Haus-
müll entsorgt werden.
Führen Sie den VMI der lokalen Wiederverwertung zu
oder
schicken Sie den VMI zur Entsorgung an Ihren Lieferanten bzw. SIKA zurück.
* WEEE-Reg.-Nr.: DE 25976360

Technische Daten induQ®— Baureihe VMI
- 16 - © SIKA • Ba_VMI • 10/2019
9Technische Daten
Bei kundenspezifischen Ausführungen können technische Daten gegenüber den Angaben
dieser Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild.
9.1 Kenndaten VMI
Typ
VMI02
VMI07
VMI10
VMI20
Kenndaten Messgerät
Messbereich
0,0083...1 l/min •
0,05...2 l/min
0,5…30 l/min
1…60 l/min
5…250 l/min
Genauigkeit *1
(Frequenzausgang)
±2 %
v. Messbe-
reichsendwert
±1,5%
v. Messwert
±0,3%
v. Messbereichsendwert
Wiederholbarkeit *1
1%
Signalabgabe ab
0,0083...1 l/min •
0,05...2 l/min
~0,4 l/min
~0,9 l/min
~4 l/min
Reaktionszeit
(Frequenz / Frequenz +
Analog)
< 500 ms
Durchflussanzeige
LED grün, blinkt durchflussproportional
Kenndaten Ausgangssignal
Frequenzausgang:
Pulsrate
-
optional*2
10000 Pulse/l
1000 Pulse/l
1…2000 Pulse/l
500 Pulse/l
1…1000 Pulse/l
100 Pulse/l
1…200 Pulse/l
Auflösung
- optional*
2
0,1 ml/Puls
1,0 ml/Puls
1000…0,5 ml/Puls
2,0 ml/Puls
1000…1 ml/Puls
10 ml/Puls
1000…5 ml/Puls
Signalform
Rechtecksignal • Tastverhältnis 50:50
Push-Pull (Gegentakt) • NPN open collector (o.c.) • PNP o.c.
Signalstrom
≤ 100 mA, strombegrenzt
Analogausgang 4…20 mA (optional):
Signalstrom entspricht
Durchfluss von
0...1 l/min •
0...2 l/min
0…20 l/min
• 0…30 l/min
0…40 l/min
• 0…60 l/min
0…200 l/min
• 0…250 l/min
max. Bürde
250 Ω gegen GND
Analogausgang 0…10 V (optional):
Signalspannung ent-
spricht Durchfluss von
0...1 l/min •
0...2 l/min
0…20 l/min
• 0…30 l/min
0…40 l/min
• 0…60 l/min
0…200 l/min
• 0…250 l/min
Elektrische Kenndaten
Versorgungsspannung
12…24 VDC ±10%
24 VDC ±10%
Stromaufnahme
≤ 150 mA
Elektrischer Anschluss
5-Pin-Stecker M12x1
Schutzart
(DIN EN 60529)
IP 65 und IP67 (mit aufgesteckter Kupplungsdose)
*1 Prüfbedingungen: Wasser 23 °C bei 150 ±100 µS/cm; Standardpulsrate.
*2 werkseitig konfigurierbar.

induQ®— Baureihe VMI Technische Daten
Technische Änderungen vorbehalten - 17 -
Typ VMI02 VMI07 VMI10 VMI20
Prozessgrößen
Messmedium:
Wasser und andere leitfähige Flüssigkeiten
- Leitfähigkeit
> 50 μS/cm
- Temperatur
-20…90 °C
Umgebungs-
temperatur
-10…T
max
°C (§ 9.3)*
Nennweite
DN 2
DN 7
DN 10
DN 20
Nenndruck
PN 16
Prozessan-
schluss
G¼-ISO 228 außen
G½ - ISO 228 außen
G½ - ISO 228 außen
• G¾ - ISO 228 au-
ßen
G1 - ISO 228 außen
* Die maximale Umgebungstemperatur ist abhängig von der Temperatur des Mediums und der Be-
schaltung des VMIs.
9.2 Werkstofftabelle
Bauteil Werkstoff Bauteil benetzt
Gehäuse
Aluminium Druckguss
Messrohr
PEEK-GF30
X
Elektroden
Edelstahl 1.4571
X
Dichtungen
EPDM • FKM (optional)
X
Prozessanschlüsse
Edelstahl 1.4571
X

Technische Daten induQ®— Baureihe VMI
- 18 - © SIKA • Ba_VMI • 10/2019
9.3 Temperatureinsatzgrenzen
Die maximale Umgebungstemperatur ist abhängig von der Temperatur des Mediums und der
Ausführung des VMIs.
-20
-10
0
10
20
30
40
50
60
70
80
-20 -10 010 20 30 40 50 60 70 80 90
Umgebung [°C] .
Medium [°C]
Untergrenze
Obergrenze Frequenzausgang
Frequenz-
und Analogausgang

induQ®— Baureihe VMI Technische Daten
Technische Änderungen vorbehalten - 19 -
9.4 Abmessungen
Abmessungen aus Zeichnung in mm
VMI
L1 ±0,5
L2 ±0,5
D1
d2
i
b
h
t
a
c
h1
02
120
12
G ¼ A
⌀3
1,9
80
75
65
34
36
14
17
07
124
12
G ½ A
⌀10
4
80
75
65
33
36
14
27
10
124
12
G ¾ A
⌀10
-/-
80
75
65
33
36
14
27
20
140
18
G 1 A
⌀20
-/-
80
75
65
33,5
36
14
36
b
L1
h1
G
a
h
c
t
d2
i
L2 ⎔
D1

© SIKA • Ba_VMI • 10/2019
SIKA Dr. Siebert & Kühn GmbH & Co. KG
Struthweg 7
–9
34260 Kaufungen / Germany
Tel:
[phone]
Fax:
[phone]
info
@sika.net
www.sika.net
