Silverline Power series User manual

845318

www.silverlinetools.com

Electric Soldering Kit

100W/30W100W/30W

9pce Electric Soldering Kit

Mallette de pistolet à souder 9pcs

Elektrische Lötkolben, 9-tlg. Satz

Herramientas para soldadura

eléctrica 9 pzas

Kit di saldatura elettrico 9pz

9-delige elektrische soldeerkit

PCE

Version date: 22.08.16

845318_Z1MANPRO1.indd 2 22/08/2016 15:41

10 98

845318_Z1MANPRO1.indd 2 22/08/2016 15:41

www.silverlinetools.com 3

English .................. 4

Français ................ 8

Deutsch................. 12

Español ................. 16

Italiano .................. 20

Nederlands............ 24

Electric Soldering Kit

100W/30W

PCE

845318_Z1MANPRO1.indd 3 22/08/2016 15:41

Carefully read and understand this manual and any label attached to

the tool before use. Keep these instructions with the product for future

reference. Ensure all persons who use this product are fully acquainted

with this manual.

Even when used as prescribed it is not possible to eliminate all residual risk

factors. Use with caution. If you are at all unsure of the correct and safe

manner in which to use this tool, do not attempt to use it.

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all instructions. Failure to

follow the warnings and instructions may result in electric shock, ﬁre and/

or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated

(corded) power tool or battery-operated (cordless) power tool.

Work Area Safety

a) Keep work area clean and well lit. Cluttered or dark areas invite

accidents

b) Do not operate power tools in explosive atmospheres, such as

in the presence of ﬂammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes

c) Keep children and bystanders away while operating a power tool.

Distractions can cause you to lose control

Electrical Safety

a) Power tool plugs must match the outlet. Never modify the plug in

any way. Do not use any adapter plugs with earthed (grounded)

power tools. Unmodiﬁed plugs and matching outlets will reduce risk

of electric shock

b) Avoid body contact with earthed or grounded surfaces, such as

pipes, radiators, ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or grounded

c) Do not expose power tools to rain or wet conditions. Water

entering a power tool will increase the risk of electric shock

d) Do not abuse the cord. Never use the cord for carrying, pulling or

unplugging the power tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled cords increase the

risk of electric shock

e) When operating a power tool outdoors, use an extension cord

suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electric shock

f) If operating a power tool in a damp location is unavoidable, use

a residual current device (RCD) protected supply. Use of an RCD

reduces the risk of electric shock

NOTE: The term “residual current device (RCD)” may be replaced by

the term “ground fault circuit interrupter (GFCI)” or “earth leakage

circuit breaker (ELCB)”.

Personal Safety

a) Stay alert, watch what you are doing and use common sense

when operating a power tool. Do not use a power tool while you

are tired or under the inﬂuence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in

serious personal injury

b) Use personal protective equipment. Always wear eye protection.

Protective equipment such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate conditions will reduce

personal injuries

c) Prevent unintentional starting. Ensure the switch is in the

off-position before connecting to power source and/or battery

pack, picking up or carrying the tool. Carrying power tools with your

ﬁnger on the switch or energising power tools that have the switch on

invites accidents

d) Remove any adjusting key or wrench before turning the power

tool on. A wrench or a key left attached to a rotating part of the power

tool may result in personal injury

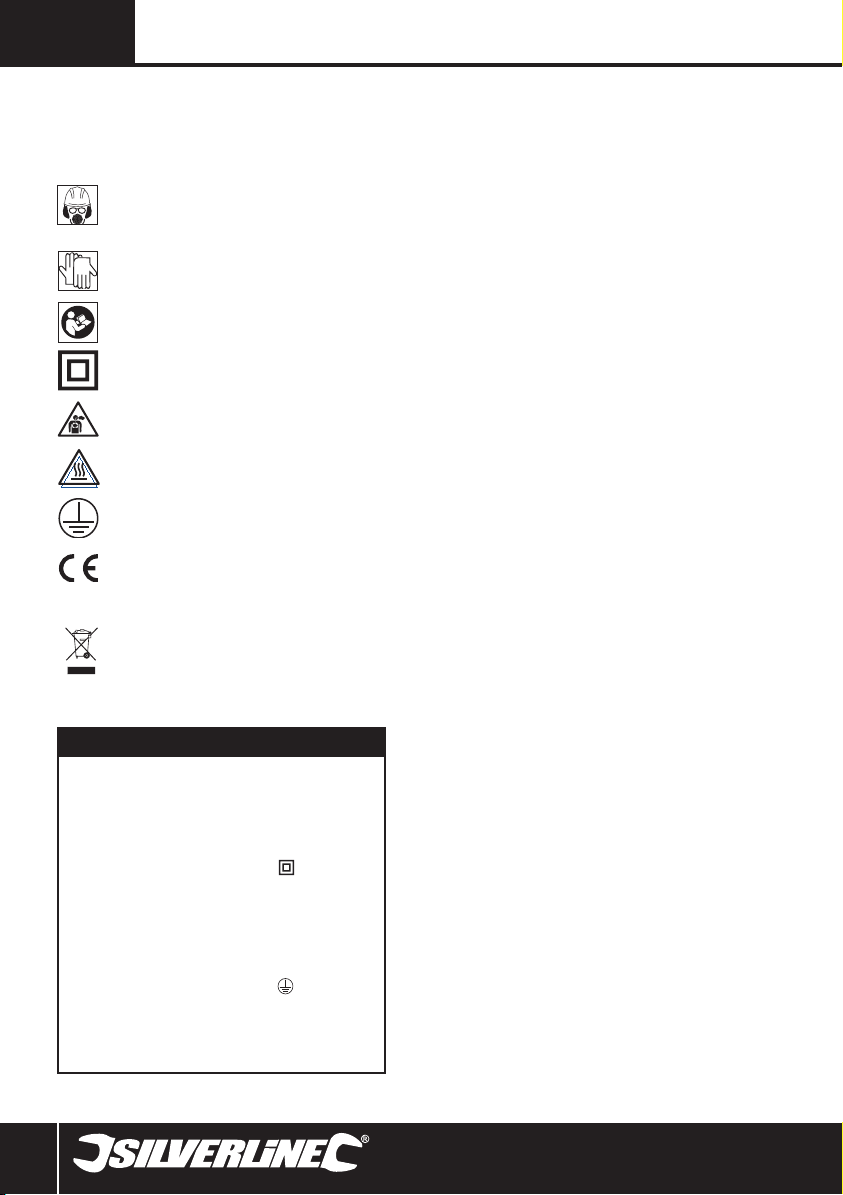

Description of Symbols

The rating plate on your tool may show symbols. These represent important

information about the product or instructions on its use

Wear hearing protection

Wear eye protection

Wear breathing protection

Wear head protection

Wear hand protection

Read instruction manual

Double insulated for additional protection

This product emits poisonous fume

Be aware of hot surfaces

Class I construction (Protective earth)

Conforms to relevant legislation and safety standards

Environmental Protection

Waste electrical products should not be disposed of with

household waste. Please recycle where facilities exist. Check

with your local authority or retailer for recycling advice

Speciﬁcation

Soldering Gun:

Voltage:................................................230V~

Frequency: ...........................................50Hz

Power:..................................................100W

Protection class:...................................

Soldering Iron:

Voltage:................................................230V~

Frequency: ...........................................50Hz

Power:..................................................30W

Protection Class:...................................

As part of our ongoing product development, speciﬁcations of

Silverline products may alter without notice.

Original Instructions

845318_Z1MANPRO1.indd 4 22/08/2016 15:41

www.silverlinetools.com 5

9pce Electric Soldering Kit845318

Soldering Safety

• Soldering tools become extremely hot during use. Do not touch any part

of the tool other than the handle

• Switch off and allow the tool to cool completely before attempting to

change any ﬁttings

• Do not leave this tool unattended whilst hot

• Heat may be conducted to hidden areas or materials near to the work

area. Ensure that there are no ﬂammable materials in the vicinity of the

work area

• Residual heat may cause waste material to ignite, even after the tool has

been disconnected from the power supply

• Never use these tools near any kind of fuel tank or gas cylinder

• Soldering with certain materials may result in toxic fumes. Always allow

adequate ventilation. Do not use in conﬁned spaces

• Some types of solder may contain high proportions of lead. Molten lead

emits toxic fumes, always wear good quality appropriate breathing

protection

• Lead fumes are especially toxic to children, pregnant women and people

with high blood pressure. People at high risk should not be allowed near

to the work area

• Always dispose of waste material responsibly

e) Do not overreach. Keep proper footing and balance at all times.

This enables better control of the power tool in unexpected situations

f) Dress properly. Do not wear loose clothing or jewellery. Keep your

hair, clothing and gloves away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving parts

g) If devices are provided for the connection of dust extraction

and collection facilities, ensure these are connected and properly

used. Use of dust collection can reduce dust-related hazards

Power Tool Use & Care

a) Do not force the power tool. Use the correct power tool for your

application. The correct power tool will do the job better and safer at

the rate for which it was designed

b) Do not use the power tool if the switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous

and must be repaired

c) Disconnect the plug from the power source and/or the battery

pack from the power tool before making any adjustments,

changing accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool accidentally

d) Store idle power tools out of the reach of children and do

not allow persons unfamiliar with the power tool or these

instructions to operate the power tool. Power tools are dangerous

in the hands of untrained users

e) Maintain power tools. Check for misalignment or binding of

moving parts, breakage of parts and any other condition that may

affect the power tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are caused by poorly

maintained power tools

f) Keep cutting tools sharp and clean. Properly maintained cutting

tools with sharp cutting edges are less likely to bind and are easier

to control

g) Use the power tool, accessories and tool bits etc. in accordance

with these instructions, taking into account the working

conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous

situation

Service

a) Have your power tool serviced by a qualiﬁed repair person using

only identical replacement parts. This will ensure that the safety of

the power tool is maintained

845318_Z1MANPRO1.indd 5 22/08/2016 15:41

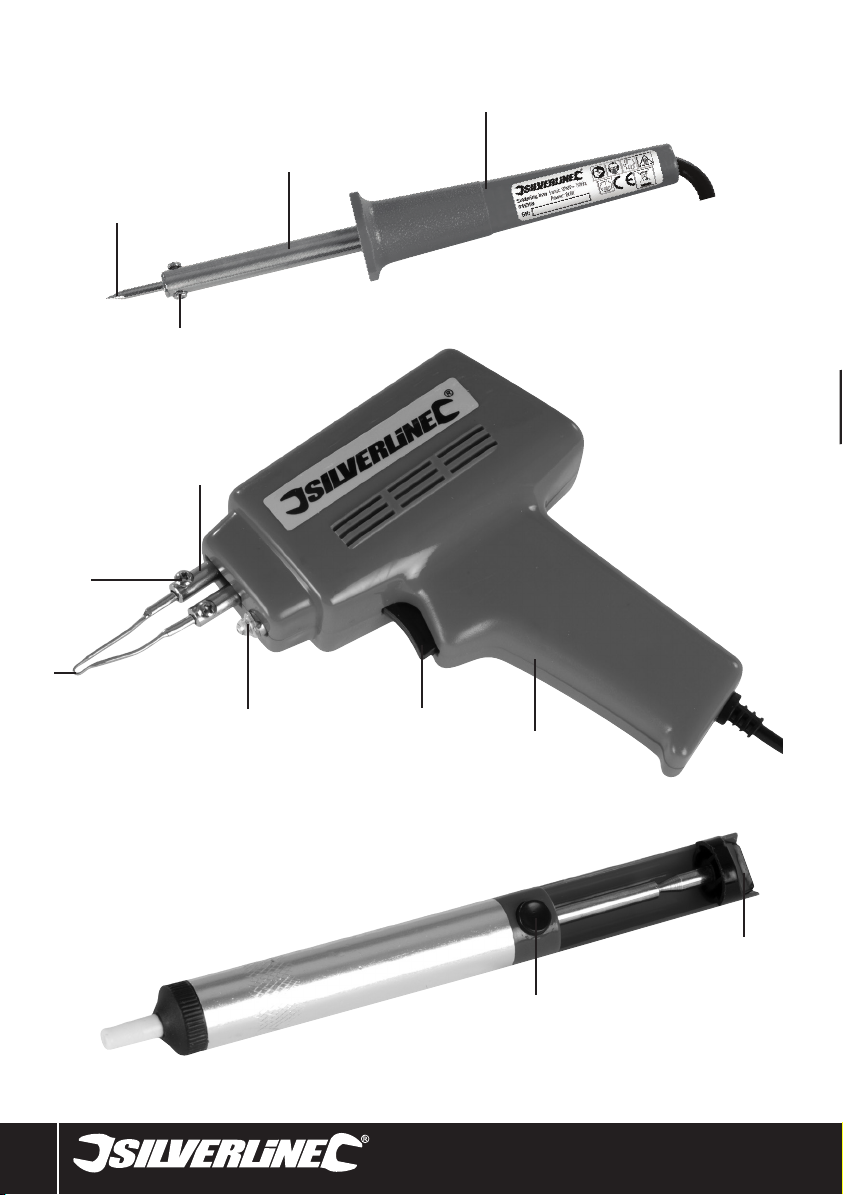

SOLDERING IRON

1Soldering Tip

2Heating Element

3Handle

4Locking Screw

SOLDERING GUN

5Soldering Tip

6Locking Screw

7Heating Element

8Handle

9Trigger Switch

10 Work Light

SOLDER SUCKER

11 Plunger

12 Release Button

Product Familiarisation

Before Use

Carefully unpack and inspect your soldering kit. Fully familiarise yourself

with all features and functions of the tools.

If any parts are damaged or missing, have these parts repaired or replaced

before use.

Note: The soldering iron tip may emit smoke for a short while on ﬁrst use.

This is normal and is the protective coating burning off the element. It is

advisable to do this in a well-ventilated area before regular use.

Operating Instructions

• Always wear appropriate personal protective equipment when soldering

Soldering iron

• The soldering iron is ideal for light electrical work, such as joining wires

and mounting components to printed circuit boards

• Before switching on, check that the Soldering Tip (1) is securely ﬁtted.

The soldering tip should be pushed into the Heating Element (2) and

secured by tightening the Locking Screw (4)

• Do not allow the heating element or soldering tip to rest on any surface

that may be damaged by heat

1. To operate, connect to the mains power supply and allow the soldering

iron to reach operating temperature

2. Hold the Soldering Tip (1) against the wire or component to be

soldered. Once hot, add solder to the joint then remove the soldering

iron

Soldering gun

• The soldering gun is ideal for joining larger cables and working with

sheet metal

• Before switching on, check that the Soldering Tip (5) is securely ﬁtted.

The soldering tip should be pushed into the Heating Element (7) and

secured by tightening the Locking Screws (6)

• Do not allow the heating element or soldering tip to rest on any surface

that may be damaged by heat

1. To operate, connect to the mains power supply and press the Trigger

Switch (9). The Work Light (10) will illuminate, showing that the

heating element is powered. Holding the switch for 6-8 seconds will

allow the tip to reach full operating temperature

2. Hold the Soldering Tip (5) against the cable or component to be

soldered. Once hot, add solder to the joint then remove the soldering

gun

NOTE: The duration of the electrical current (operated by the switch)

controls the soldering temperature. To maintain a constant temperature,

apply current in short bursts of no more than 12 seconds

Solder sucker

• The solder sucker is used to remove unwanted molten solder

1. Press the Plunger (11) fully until it locks in position (a click will be

heard)

2. Use the soldering iron, or soldering gun, to melt the unwanted solder

3. Hold the solder sucker tip near to the molten solder

4. Press the Release Button (12). The Plunger will spring back to draw

the solder into the sucker

NOTE: The solder sucker will periodically need to be emptied. Unscrew the

nose of the solder sucker and tip out waste solder.Take care to retain the

internal return spring. Reassemble and tighten before use

Maintenance

Tip replacement

WARNING: Always disconnect tools from the power supply and allow to

cool fully before attempting to adjust or replace any part.

1. Slacken the Locking Screws (4 & 6) and withdraw the Soldering Tip

(1 & 5)

2. Push the replacement soldering tip into the Heating Element (2 & 7)

and retighten the Locking Screws (4 & 6)

Cleaning

• Disconnect from the mains supply before cleaning

• Always clean dust and particles away, and never allow ventilation holes

to become blocked. Do not allow waste to collect on any part of the tool.

Use a soft brush, or dry cloth to clean the machine; if available blow

through the ventilation holes with clean, dry, compressed air

Disposal

• Do not dispose of power tools, or other waste electrical and electronic

equipment (WEEE), with household waste

• Contact your local waste disposal authority for information on the proper

way to dispose of power tools

845318_Z1MANPRO1.indd 6 22/08/2016 15:41

www.silverlinetools.com 7

845318 9pce Electric Soldering Kit

Terms & Conditions

Silverline Tools Guarantee

This Silverline product comes with a 3 year guarantee

in order to qualify for the 3 year guarantee. Guarantee period begins

according to the date of purchase on your sales receipt.

Registering your purchase

Registration is made at silverlinetools.com by selecting the Guarantee

Registration button. You will need to enter:-

• Your personal details

• Details of the product and purchase information

Once this information is entered your guarantee certiﬁcate will be created in

PDF format for you to print out and keep with your purchase.

Guarantee period becomes effective from the date of retail purchase as

detailed on your sales receipt.

PLEASE KEEP YOUR SALES RECEIPT

If this product develops a fault within 30 days of purchase, return it to the

stockist where it was purchased, with your receipt, stating details of the fault.

You will receive a replacement or refund.

If this product develops a fault after the 30 day period, return it to:

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, UK

The guarantee claim must be submitted during the guarantee period.

You must provide the original sales receipt indicating the purchase date, your

name, address and place of purchase before any work can be

carried out.

You must provide precise details of the fault requiring correction.

Claims made within the guarantee period will be veriﬁed by Silverline Tools

to establish if the deﬁciencies are related to material or manufacturing of

the product.

Carriage will not be refunded. Items for return must be in a suitably clean and

safe state for repair, and should be packaged carefully to prevent damage or

injury during transportation. We may reject unsuitable or

unsafe deliveries.

All work will be carried out by Silverline Tools or its authorized

repair agents.

The repair or replacement of the product will not extend the period

of guarantee

Defects recognised by us as being covered by the guarantee shall be

corrected by means of repair of the tool, free of charge (excluding carriage

charges) or by replacement with a tool in perfect working order.

Retained tools, or parts, for which a replacement has been issued, will

become the property of Silverline Tools.

The repair or replacement of your product under guarantee provides beneﬁts

which are additional to and do not affect your statutory rights as a consumer.

What is covered:

The repair of the product, if it can be veriﬁed to the satisfaction of Silverline

Tools that the deﬁciencies were due to faulty materials or workmanship

within the guarantee period.

If any part is no longer available or out of manufacture, Silverline Tools will

replace it with a functional replacement part.

Use of this product in the EU.

What is not covered:

Silverline Tools does not guarantee repairs required as a result of:

Normal wear and tear caused by use in accordance with the operating

instructions eg blades, brushes, belts, bulbs, batteries etc.

The replacement of any provided accessories drill bits, blades, sanding

sheets, cutting discs and other related items.

Accidental damage, faults caused by negligent use or care, misuse, neglect,

careless operation or handling of the product.

Use of the product for anything other than normal domestic purposes.

Change or modiﬁcation of the product in any way.

Use of parts and accessories which are not genuine Silverline Tools

components.

Faulty installation (except installed by Silverline Tools).

Repairs or alterations carried out by parties other than Silverline Tools or its

authorized repair agents.

Claims other than the right to correction of faults on the tool named in these

guarantee conditions are not covered by the guarantee.

Battery Guarantee

Silverline batteries are guaranteed for 30 days. If a defect occurs on a

registered battery during the term of the Battery Guarantee, due to material

or manufacturing fault, then Silverline will replace it free of charge.This

guarantee does not apply to commercial use nor does it extend to normal

wear and tear or damage as a result of accident, abuse or misuse.

CE Declaration of Conformity

The undersigned: Mr Darrell Morris

as authorised by: Silverline

Declares that:

This declaration has been issued under the sole responsibility of the

manufacturer. The object of the declaration is in conformity with the

relevant Union harmonisation Legislation.

Identiﬁcation code: 845318

Description: Electric Soldering Kit

Conforms to the following directives and standards:

• Low Voltage Directive 2014/35/EU

• EMC Directive 2014/30/EU

• RoHS Directive 2011/65/EU

• EN 60335-1:2012

• EN 60335-2-45:2002+A1:2008+A2:2012

• EN 61000-6-3:2007+A1:2011+AC:2012

• EN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 61000-6-1:2007

Notiﬁed body: CTS Testing Service Technology

The technical documentation is kept by: Silverline

Date: 16/08/2016

Signed:

Mr Darrell Morris

Managing Director

Name and address of the manufacturer:

Powerbox International Limited, Company No. 06897059. Registered address:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ,

United Kingdom.

845318_Z1MANPRO1.indd 7 22/08/2016 15:41

Lisez attentivement ce manuel ainsi que toute étiquette apposée sur l’outil

et assurez-vous d’en comprendre le sens avant utilisation. Rangez ces

consignes avec l’outil, pour référence ultérieure.Assurez-vous que toute

personne venant à utiliser cet outil ait attentivement pris connaissance de

ce manuel.

Sachez qu’utiliser un outil conformément aux prescriptions ne garantit

pas l’élimination de tous les facteurs de risque. Procédez avec prudence.

N’utilisez pas cet outil si vous avez des doutes quant à la manière sûre et

correcte de procéder.

Consignes générales de

sécurité relatives aux appareils

électriques

AVERTISSEMENT Veuillez lire l’intégralité des consignes de sécurité

et des instructions. Le non-respect de ces consignes et instructions peut

entraîner un risque de choc électrique, d’incendie et/ou se traduire par des

blessures graves

Veuillez conserver ces instructions et consignes de sécurité pour

référence ultérieure.

L’expression « appareil électrique » employée dans les présentes consignes

recouvre aussi bien les appareils ﬁlaires à brancher sur le secteur que les

appareils sans ﬁls fonctionnant sous batterie.

Sécurité sur la zone de travail

a) Maintenir une zone de travail propre et bien éclairée. Des zones

encombrées et mal éclairées sont sources d’accidents.

b) Ne pas utiliser d’outils électriques dans des environnements

explosifs, tels qu’à proximité de liquides, de gaz ou de poussières

inﬂammables. Les appareils électriques produisent des étincelles

susceptibles d’enﬂammer la poussière ou les vapeurs présentes.

c) Eloigner les enfants et les passants pendant l’utilisation d’un

appareil électrique. Ceux-ci peuvent provoquer une perte d’attention

et faire perdre la maîtrise de l’appareil.

Sécurité électrique

a) La prise d’un appareil électrique doit être adaptée à la prise du

secteur. Ne jamais modiﬁer la prise en aucune façon. Ne jamais

utiliser d’adaptateur sur la prise électrique d’appareil mis à la

terre. Des prises non modiﬁées, adaptées aux boîtiers de prise de

courant, réduiront le risque de décharge électrique.

b) Eviter le contact corporel avec les surfaces mises à la terre telles

que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de

décharge électrique est plus important si le corps est mis à la terre.

c) Ne pas exposer l’appareil électrique à la pluie ou à l’humidité.

L’inﬁltration d’eau dans un appareil électrique accroît le risque de

décharge électrique.

d) Ne pas maltraiter le cordon électrique. Ne jamais utiliser le

cordon électrique pour porter, tirer ou débrancher l’appareil.

Protéger le cordon électrique de la chaleur, du contact avec

l’essence, des bords tranchants et pièces rotatives. Un cordon

électrique endommagé ou entortillé accroît le risque de décharge

électrique.

e) Lors d’une utilisation de l’appareil électrique en extérieur, se

servir d’une rallonge appropriée à une utilisation en extérieur.

Cela réduit le risque de décharge électrique.

f) Si une utilisation de l’appareil électrique dans un environnement

humide ne peut être évitée, utiliser une alimentation protégée par

un disjoncteur différentiel. L’utilisation d’un disjoncteur différentiel

réduit le risque de décharge électrique.

Sécurité des personnes

a) Rester vigilent et faire preuve de bon sens lors de la manipulation

de l’appareil. Ne pas utiliser un appareil électrique lorsque l’on

se trouve dans un état de fatigue, ou sous l’inﬂuence de drogues,

d’alcool ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut se traduire par des blessures

graves.

Description des symboles

La plaque signalétique ﬁgurant sur votre outil peut présenter des symboles.

Ces symboles constituent des informations importantes relatives au produit

ou des instructions concernant son utilisation.

Port de protection auditive

Port de lunettes de sécurité

Port de masques respiratoires

Port du casque

Port de gants

Lire le manuel d’instructions

Double isolation pour une protection supplémentaire

Ce produit émet des vapeurs toxiques

Attention ! Surfaces chaudes

Construction de classe I (Mise à la terre)

Conforme à la réglementation et aux normes de sécurité

pertinentes

Protection de l’environnement

Les produits électriques usagés ne doivent pas être jetés

avec les ordures ménagères. Veuillez les recycler dans les

centres prévus à cet effet. Pour de plus amples informations,

contactez votre municipalité ou point de vente

Caractéristiques techniques

Pistolet à souder:

Tension :...............................................230 V~

Fréquence :..........................................50 Hz

Puissance :...........................................100 W

Classe de protection :...........................

Fer à souder:

Tension :...............................................230 V~

Fréquence :..........................................50 Hz

Puissance :...........................................30 W

Classe de protection :...........................

Du fait de l’évolution constante de notre développement produits,

les spéciﬁcations des produits Silverline peuvent changer sans

notiﬁcation préalable.

Traductions des instructions originales

845318_Z1MANPRO1.indd 8 22/08/2016 15:41

www.silverlinetools.com 9

845318 Mallette de pistolet à souder 9pcs

b) Porter un équipement de protection approprié. Toujours porter

une protection oculaire. Le port de masque à poussières, chaussures

de sécurité antidérapantes, casque de sécurité et protections antibruit

adaptés aux différentes conditions de travail réduit le risque de

blessures corporelles.

c) Eviter tout démarrage accidentel. S’assurer que l’interrupteur

marche-arrêt soit en position d’arrêt avant de brancher l’appareil

sur l’alimentation secteur ou d’installer la batterie, de prendre

l’appareil ou de le transporter. Porter un appareil électrique tout en

maintenant le doigt posé sur l’interrupteur ou brancher un appareil

électrique dont l’interrupteur est sur la position de marche est source

d’accidents.

d) Enlever toute clé et tout instrument de réglage avant de mettre

l’appareil électrique en marche. Une clé ou un instrument de

réglage laissé ﬁxé à un élément en rotation de l’appareil électrique

peut entraîner des blessures physiques.

e) Ne pas essayer d’atteindre une zone hors de portée. Se tenir

toujours en position stable permettant de conserver l’équilibre.

Cela permet de mieux contrôler l’appareil électrique dans des

situations inattendues.

f) Porter des vêtements appropriés. Ne pas porter de vêtements

amples ou des bijoux pendants. Eloigner cheveux, vêtements et

gants des pièces en mouvement. Les vêtements amples, les bijoux

pendants et cheveux longs peuvent être happés par les pièces en

rotation.

g) Si l’appareil est pourvu de dispositifs destinés au raccord

d’équipements d’extraction et de récupération de la poussière/

sciure, s’assurer qu’ils soient bien ﬁxés et utilisés correctement

L’utilisation de ces dispositifs peut réduire les risques dus à la

poussière.

Utilisation et entretien des appareils électriques

a) Ne pas forcer sur l’appareil électrique. Utiliser l’appareil

électrique approprié au travail à effectuer. Un appareil électrique

adapté et employé au rythme pour lequel il a été conçu permettra de

réaliser un travail de meilleure qualité et dans de meilleures conditions

de sécurité.

b) Ne pas utiliser un appareil électrique dont l’interrupteur marche-

arrêt est hors service. Tout appareil électrique dont la commande

ne s’effectue plus par l’interrupteur marche-arrêt est dangereux et

doit être réparé.

c) Débrancher l’appareil électrique ou démonter sa batterie avant

d’effectuer tout réglage ou changement d’accessoire et avant

de le ranger. De telles mesures préventives réduiront les risques de

démarrage accidentel.

d) Ranger les appareils électriques inutilisés hors de portée des

enfants et ne pas permettre l’utilisation de cet appareil aux

personnes non habituées à son maniement ou n’ayant pas lu les

présentes instructions. Les appareils électriques sont dangereux

dans les mains d’utilisateurs inexpérimentés.

e) Veiller à l’entretien des appareils électriques. Vériﬁer que les

éléments rotatifs soient bien alignés et non grippés. S’assurer

de l’absence de pièces cassées ou endommagées susceptibles

de nuire au bon fonctionnement de l'appareil. Si l’appareil

électrique est endommagé, le faire réparer avant toute utilisation.

De nombreux accidents sont dus à l’utilisation d’appareils électriques

mal entretenus.

f) Veiller à ce que les outils de coupe soient tenus affûtés et

propres. Des outils de coupe bien entretenus, aux tranchants bien

affûtés, sont moins susceptibles de se gripper et sont plus faciles à

contrôler.

g) Utiliser l’appareil électrique, les accessoires et outils à monter

conformément à ces instructions, en tenant compte des

conditions de travail et de la tâche à réaliser. Toute utilisation d’un

appareil électrique autre que celle pour laquelle il a été conçu peut

entraîner des situations à risque.

Révision

a) Ne faire réparer votre appareil électrique que par un réparateur

qualiﬁé utilisant uniquement des pièces de rechange identiques.

Cela permet de maintenir la sécurité d’utilisation de l’appareil

électrique.

Consignes de sécurité relatives à

la soudure

• Certaines parties de cet appareil atteindront des températures très

élevées pendant l’utilisation. Prenez soin de ne touchez aucune partie de

l’appareil autre que la poignée au moment de souder.

• Eteignez toujours cet appareil et laissez-le refroidir complètement avant

toute manipulation et tout changement d’accessoire.

• Ne laissez jamais ce fer à souder sans surveillance tant qu’il est chaud.

• La chaleur peut se propager à des parties cachées ou à des objets et

matériaux se trouvant à proximité de la zone de travail. Assurez-vous

qu’il ne se trouve aucun matériau inﬂammable dans la zone de travail.

• La chaleur résiduelle peut entraîner la combustion des déchets de

soudage, y compris après avoir débranché cet appareil de l’alimentation

secteur.

• N’utilisez jamais cet outil à proximité d’un réservoir de carburant ou

d’une bonbonne de gaz.

• Certains matériaux de soudage peuvent émettre des vapeurs toxiques.

Assurez toujours une ventilation adéquate. N’utilisez jamais l’appareil

dans un espace clos.

• Certains types de ﬁls à souder peuvent contenir des proportions élevées

de plomb. Le plomb fondu est source de vapeurs toxiques ; portez

toujours une protection respiratoire de bonne qualité.

• Les émanations de plomb sont toxiques surtout pour les enfants, les

femmes enceintes et les personnes ayant de la tension. Eloignez les

personnes à haut risque de la proximité de la zone de travail.

• Débarrassez-vous toujours des déchets de soudure de manière

responsable.

845318_Z1MANPRO1.indd 9 22/08/2016 15:41

Avant l’utilisation

Déballage

Déballez le produit avec soin. Veillez à retirer tout le matériau d’emballage

et familiarisez-vous avec toutes les caractéristiques du produit.

Si des pièces sont endommagées ou manquantes, faites-les réparer ou

remplacer avant d’utiliser l’appareil.

Remarque : Lors de la première utilisation de votre fer à souder, il se peut

qu’une fumée se dégage de la panne de fer pendant un court instant.

Il s’agit d’une réaction normale due à la combustion du revêtement

protecteur. Il est recommandé d’utiliser le fer à souder dans un espace bien

ventilé notamment au cours des premières utilisations.

Instructions d’utilisation

• Toujours porter les équipements de sécurité requis pour la soudure

Fer à souder

• Le fer à souder est idéal pour les travaux d’électricité légers, tels que

l’assemblage de ﬁls et le montage de composants sur les cartes à circuit

imprimé

• Vériﬁez que la pointe de soudage (1) est solidement ﬁxée avant de mettre

l’outil sous tension. La pointe de soudage doit être enfoncée dans la

résistance chauffante (2) et ﬁxée par le serrage de la vis de blocage (4)

• Ne laissez pas la résistance chauffante ou la pointe de soudage en appui

sur une surface susceptible d’être endommagée par la chaleur

1. Pour utiliser l’outil, branchez-le sur secteur et laissez-le atteindre sa

température de fonctionnement

2. Tenez la pointe de soudage (1) contre le ﬁl ou le composant à souder.

Dès que la pièce est chaude, appliquez la brasure sur le joint, puis

retirez le fer à souder

Pistolet à souder

• Le pistolet à souder est idéal pour assembler des câbles plus gros et

travailler avec de la tôle

• Vériﬁez que la pointe de soudage (5) est solidement ﬁxée avant de mettre

l’outil sous tension. La pointe de soudage doit être enfoncée dans la

résistance chauffante (7) et ﬁxée par le serrage des vis de blocage (6)

• Ne laissez pas la résistance chauffante ou la pointe de soudage en appui

sur une surface susceptible d’être endommagée par la chaleur

FER À SOUDER

1Pointe de soudage

2Résistance chauffante

3Poignée

4Vis de blocage

PISTOLET DE SOUDURE

5Pointe à souder

6Vis de blocage

7Résistance chauffante

8Poignée

9Gâchette

10 Témoin lumineux de mise sous tension

ASPIRATEUR DE BRASURE

11 Piston

12 Déblocage du piston

Présentation du produit 1. Pour utiliser l’outil, branchez-le sur secteur et pressez la gâchette (9).

Le voyant d’alimentation (10) s’allume. Ceci indique que la résistance

chauffante est sous tension. Maintenir la gâchette enfoncée pendant

6 à 8 secondes va permettre à la pointe d’atteindre la température

maximale de fonctionnement

2. Tenez la pointe de soudage (5) contre le câble ou le composant à

souder. Dès que la pièce est chaude, appliquez la brasure sur le joint,

puis retirez le pistolet à souder

Remarque : La durée de passage du courant électrique (commandée

par la gâchette) régule la température de soudage. Pour maintenir une

température constante, appliquez le courant par courtes impulsions ne

dépassant pas 12 secondes

Aspirateur de brasure

• L’aspirateur de brasure sert à retirer la brasure fondue indésirable

1. Appuyez sur le piston plongeur (11) jusqu’à ce qu’il soit enclenché

2. À l’aide du fer à souder ou du pistolet à souder, faites fondre la brasure

à enlever

3. Tenez la pointe de l’aspirateur de brasure près de la brasure fondue

4. Appuyez sur le bouton de déverrouillage (12) pour aspirer la brasure

dans l’aspirateur

Note : L’aspirateur de brasure doit être périodiquement vidé. Dévissez le bec

de l’aspirateur de brasure et évacuez la brasure perdue. Prenez soin de ne

pas perdre le ressort de rappel intérieur. Remontez et resserrez l’accessoire

avant de l’utiliser

Entretien

Remplacement de la pointe

AVERTISSEMENT : Débranchez toujours les outils de l’alimentation

électrique et laissez-les refroidir complètement avant de tenter de les régler

ou de remplacer une pièce quelconque.

1. Desserrez les vis de blocage (4 & 6) et retirez la pointe de soudage (1

& 5)

2. Enfoncez la pointe de soudage dans la résistance chauffante (2 & 7) et

resserrez les vis de blocage (4 & 6)

Nettoyage

• Débranchez l’outil de l’alimentation sur secteur avant de le nettoyer

• Éliminez toujours la poussière et les particules et ne laissez jamais les

oriﬁces de ventilation se boucher. Ne laissez pas les déchets s’accumuler

sur une partie quelconque de l’outil. Utilisez une brosse souple ou

un chiffon sec pour le nettoyage. Si possible, nettoyez les oriﬁces de

ventilation à l’air comprimé propre et sec.

Recyclage

• Ne jetez pas vos appareils ni autres équipements électriques et

électroniques usagés avec les ordures ménagères.

• Contactez la collectivité chargée de la collecte des déchets pour de plus

amples informations concernant le recyclage de ce type de déchet.

845318_Z1MANPRO1.indd 10 22/08/2016 15:41

Conditions de garantie des outils Silverline

Garantie Silverline

Ce produit Silverline bénéﬁcie d’une garantie de

3 ans

Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours

suivant l’achat aﬁn de bénéﬁcier de la garantie de 3 ans. La période de

garantie commence à partir de la date d’achat ﬁgurant sur votre facture

d’achat.

Enregistrement de votre achat

Visitez silverlinetools.com, sélectionnez le bouton d’enregistrement et

saisissez :

• Vos informations personnelles

• Les informations concernant le produit et l’achat

Vous recevrez le certiﬁcat de garantie en format PDF. Veuillez l’imprimer et

le conserver avec votre achat.

La période de garantie prend effet à compter de la date de l’achat en

magasin, comme indiqué sur votre facture d’achat.

VEUILLEZ CONSERVER VOTRE FACTURE D’ACHAT.

Si ce produit est défectueux pendant les 30 jours qui suivent l’achat,

retournez-le au magasin où vous l’avez acheté, avec votre facture, en

expliquant en détail le problème. Le produit sera remplacé ou vous serez

remboursé(e).

Si ce produit est défectueux après cette période de 30 jours, retournez-le à :

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, Royaume Uni

Toute demande de service sous garantie doit être soumise pendant la

période de garantie.

Avant toute intervention sous garantie, vous devez présenter la facture

d’achat originale sur laquelle doivent ﬁgurer la date d’achat, votre nom, votre

adresse et le lieu d’achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie

seront vériﬁées par Silverline Tools pour établir si la défaillance du produit est

liée à un vice de matériau ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent

être convenablement propres et sûrs pour être réparés et devraient être

emballés soigneusement pour éviter tout dommage ou toute blessure

pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas

convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de

réparation agréés.

La réparation ou le remplacement du produit ne dépassera pas la période

de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront

rectiﬁées par la réparation de l’outil, sans frais (hormis les frais de port) ou

par son remplacement par un outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous

apporte des avantages ; ces avantages s’ajoutent à vos droits statutaires en

tant que consommateur sans les affecter aucunement.

La présente garantie couvre:

La réparation du produit, s’il peut être vériﬁé, à la satisfaction de Silverline

Tools, que les défaillances du produit ont été provoquées par un vice de

matériau ou de fabrication au cours de la période de garantie.

Si une pièce n’est plus disponible ou n’est plus fabriquée, Silverline Tools la

remplacera par une pièce de rechange opérationnelle.

Utilisation de ce produit dans l’UE.

La présente garantie ne couvre pas:

Silverline Tools ne garantit pas les réparations nécessaires du produit

engendrées par :

L’usure normale provoquée par l’utilisation conforme aux instructions

d’utilisation, par exemple les lames, les charbons, les courroies, les

ampoules, les batteries, etc.

Le remplacement de tout accessoire fourni tel que les forêts, les lames, les

feuilles abrasives, les outils de coupes et les autres articles associés.

Les dommages et les défaillances accidentels causés par une utilisation ou

un entretien négligent, une mauvaise utilisation, un manque d’entretien ou

une utilisation ou une manipulation imprudente du produit.

L’utilisation du produit à des ﬁns autres que son utilisation domestique

normale.

Le moindre changement ou la moindre modiﬁcation du produit.

L’utilisation de pièces et d’accessoires qui ne sont pas des composants

véritables de Silverline Tools.

Une installation défectueuse (sauf si l’installation a été réalisée par Silverline

Tools).

Les réparations ou les modiﬁcations réalisées par des tiers autres que

Silverline Tools ou ses agents de réparation agréés.

Les demandes de service autres que le droit de rectiﬁer les défaillances de

l’outil indiquées dans ces conditions de garantie ne sont pas couvertes par

cette garantie.

Garantie batterie

Les batteries de Silverline sont garanties pour 30 jours. En cas de défaut sur une

batterie enregistrée lors de la période de garantie batterie, Silverline la remplacera

gratuitement. Cette garantie ne s’applique pas à l’utilisation commerciale et ne

s’étend pas non plus à l’usure normale ou aux dommages causés par des accidents,

des mauvais traitements ou une utilisation impropre.

Déclaration de conformité CE

Le soussigné : M. Darrell Morris

Autorisé par : Silverline

Déclare que le produit :

La présente déclaration est établie sous la responsabilité exclusive du fabricant.

La présente déclaration de conformité est rédigée conformément à la législation

d'harmonisation de l’Union Européenne pertinente

Code d’identiﬁcation : 845318

Description: Mallette de pistolet à souder

Est conforme aux directives suivantes :

• Directive sur les basses tensions 2014/35/CE

• Directive sur la compatibilité électromagnétique 2014/30/CE

• Directive RoHS 2011/65/UE

• EN 60335-1:2012

• EN 60335-2-45:2002+A1:2008+A2:2012

• EN 61000-6-3:2007+A1:2011+AC:2012

• EN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 61000-6-1:2007

Organisme notiﬁé : CTS Testing Service Technology

La documentation technique est conservée par : Silverline

Date : 16/08/2016

Signature :

M. Darrell Morris

Directeur général

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Limited, entreprise enregistrée sous le numéro

06897059. Siège social : Powerbox, Boundary Way, Lufton Trading Estate,

Yeovil, Somerset, BA22 8HZ, Royaume Uni.

www.silverlinetools.com 11

845318 Mallette de pistolet à souder 9pcs

845318_Z1MANPRO1.indd 11 22/08/2016 15:41

Betreiben Sie das Gerät erst, wenn Sie diese Bedienungsanleitungen und

alle am Werkzeug angebrachten Etiketten sorgfältig gelesen und verstanden

haben. Bewahren Sie alle Anleitungen mit dem Gerät zum späteren

Nachschlagen auf. Vergewissern Sie sich, dass alle Benutzer dieses

Produkts diese Bedienungsanleitung vollständig verstanden haben.

Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht

möglich, sämtliche Restrisiken auszuschließen. Mit Vorsicht verwenden.

Sollten Sie sich in irgendeiner Weise unsicher bezüglich der sachgemäßen

und sicheren Benutzung dieses Werkzeugs sein, verwenden Sie es nicht.

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die

Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf

akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.

Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen

führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung

des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die

Steckdose passen. Der Stecker darf in keiner Weise verändert

werden. Verwenden Sie keine Adapterstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines elektrischen

Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberﬂächen wie von

Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das

Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines

elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug

zu tragen, aufzuhängen oder um den Stecker aus der Steckdose

zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen

Kanten oder sich bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,

verwenden Sie nur Verlängerungskabel, die auch für den

Außenbereich geeignet sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko

eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen

Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und

gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder

unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten

stehen. Ein Moment der Unachtsamkeit beim Gebrauch des

Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Symbolerklärung

Auf dem Leistungsschild des Werkzeugs sind möglicherweise Symbole

abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder

dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Handschutz tragen

Bedienungsanleitung sorgfältig lesen

Für zusätzlichen Schutz doppelt isoliert

Bildung giftiger Dämpfe

Warnung vor heißen Oberﬂächen

Schutzklasse I (Schutzleiter)

Erfüllt die entsprechenden rechtlichen Vorschriften und

Sicherheitsnormen

Umweltschutz

Elektroaltgeräte dürfen nicht mit dem Haushaltsmüll

entsorgt werden. Nach Möglichkeit bitte über entsprechende

Einrichtungen entsorgen. Lassen Sie sich bezüglich der

sachgemäßen Entsorgung von Elektrowerkzeugen von der

zuständigen Behörde oder dem Händler beraten.

Technische Daten

Lötpistole:

Spannung:............................................230 V~

Frequenz:.............................................50 Hz

Leistung:..............................................100 W

Schutzklasse:.......................................

Lötkolben:

Spannung:............................................230 V~

Frequenz:.............................................50 Hz

Leistung:..............................................30 W

Schutzklasse:.......................................

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte

können sich die technischen Daten von Silverline-Produkten ohne

vorherige Ankündigung ändern.

Übersetzung des Originaltextes

845318_Z1MANPRO1.indd 12 22/08/2016 15:41

www.silverlinetools.com 13

845318 Elektrische Lötkolben, 9-tlg. Satz

b) Tragen Sie persönliche Schutzausrüstung und immer eine

Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges,

verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät

eingeschaltet an die Stromversorgung anschließen, kann dies zu

Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor

Sie das Elektrowerkzeug einschalte. Ein Werkzeug oder Schlüssel,

der sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen

führen.

e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für

einen sicheren Stand und halten Sie stets das Gleichgewicht.

Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten

Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung

oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern

von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden

können, vergewissern Sie sich, dass diese angeschlossen sind

und richtig verwendet werden. Verwendung einer Staubabsaugung

kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des

Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit

das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen

Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.

Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt,

ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie

den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der

Reichweite von Kindern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob

bewegliche Teile einwandfrei funktionieren und nicht klemmen,

ob Teile gebrochen oder so beschädigt sind, dass die Funktion

des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte

Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig

gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen

sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge

usw. entsprechend diesen Anweisungen. Berücksichtigen Sie

dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen

Anwendungen kann zu gefährlichen Situationen führen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁziertem

Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges

erhalten bleibt.

Sicherheitshinweise zum Löten

• Teile dieses Geräts werden während des Gebrauchs sehr heiß. Berühren

Sie außer dem Griff während des Gebrauchs keine Geräteteile.

• Das Gerät vor der Handhabung oder dem Austausch von Zubehörteilen

immer abschalten und völlig abkühlen lassen. Das Gerät darf nicht

unbeaufsichtigt bleiben, während es noch heiß ist.

• Wärme kann in versteckte Bereiche oder an Materialien nahe dem

Arbeitsbereich geleitet werden. Sorgen Sie dafür, dass sich keine

entzündbaren Materialien in der Nähe des Arbeitsbereichs beﬁnden.

• Restwärme kann zum Entzünden von Abfallstoffen führen. Das gilt auch

dann, wenn das Gerät bereits von der Stromzufuhr getrennt wurde.

• Beim Löten bestimmter Materialien können toxische Dämpfe entstehen.

Immer für ausreichende Belüftung sorgen. Nicht in engen Räumlichkeiten

verwenden.

• Beim Arbeiten mit diesem Gerät immer ein Atemschutzgerät oder eine

Atemschutzmaske von guter Qualität tragen.

• Ältere Lötmetalle können einen hohen Bleigehalt aufweisen.

Da geschmolzenes Blei giftige Dämpfe abgibt, muss immer ein

entsprechender Atemschutz getragen werden.

• Bleidämpfe sind besonders für Kinder, Schwangere oder Menschen mit

hohem Blutdruck schädlich. Gefährdete Personen sollten nicht in die

Nähe des Arbeitsbereichs gelassen werden; auch dann nicht, wenn sie

einen geeigneten Atemschutz tragen.

• Diese Geräte dürfen nie nahe Kraftstofftanks oder Gasﬂaschen verwendet

werden.

• Abfallstoffe stets verantwortungsvoll entsorgen.

845318_Z1MANPRO1.indd 13 22/08/2016 15:41

Vor Inbetriebnahme

Lötset auspacken und zusammensetzen

Packen Sie das Lötset sorgfältig aus und überprüfen Sie es. Machen Sie

sich vollständig mit allen Eigenschaften und Funktionen der Werkzeuge

vertraut.

Sollten Teile defekt sein oder fehlen, lassen Sie diese vor dem Gebrauch

reparieren bzw. ersetzen.

Hinweis: Bei Erstgebrauch kann es an der Lötspitze kurze Zeit zu

Rauchentwicklung kommen. Dies ist völlig normal und ist auf das

Abbrennen der Schutzbeschichtung auf dem Heizelement zurückzuführen.

Bedienungsanleitung

• Tragen Sie stets für die auszuführende Arbeit geeignete persönliche

Schutzausrüstung.

Lötkolben

• Der Lötkolben ist ideal für leichte Elektroarbeiten geeignet,

beispielsweise zum Verbinden elektrischer Leiter und zum Befestigen von

Bauelementen auf Leiterplatten.

• Überprüfen Sie vor dem Einschalten, ob die Lötspitze (1) fest

angeschraubt ist. Die Lötspitze muss in das Heizelement (2) eingesteckt

und mit der Feststellschraube (4) festgeschraubt werden.

• Achten Sie darauf, dass das Heizelement oder die Lötspitze nicht auf

einer Fläche auﬂiegen, die durch die Hitze beschädigt werden kann.

• Zum Löten den Netzstecker an eine Steckdose anschließen und warten,

bis die Betriebstemperatur erreicht ist.

• Halten Sie die Lötspitze (1) an den Leiter bzw. das zu lötende Bauteil.

Nach dem Erwärmen die Fügestelle mit Lot benetzen und den Lötkolben

abziehen.

Lötpistole

• Die Lötpistole ist ideal zum Verbinden größerer Kabel und für die

Bearbeitung von Blechteilen geeignet.

• Überprüfen Sie vor dem Einschalten, ob die Lötspitze (5) fest

angeschraubt ist. Die Lötspitze muss in das Heizelement (7) eingesteckt

und mit den Feststellschrauben (6) festgeschraubt werden.

• Achten Sie darauf, dass das Heizelement oder die Lötspitze nicht auf

einer Fläche auﬂiegen, die durch die Hitze beschädigt werden kann.

LÖTKOLBEN

1Lötspitze

2Heizelement

3Griff

4Feststellschraube

LÖTPISTOLE

5Lötspitze

6Feststellschraube

7Heizelement

8Griff

9Abzug

10 Betriebsanzeige

ENTLÖTPUMPE

11 Kolben

12 Freigabeknopf

Geräteübersicht • Zum Löten den Netzstecker an eine Steckdose anschließen und den

Abzug (9) betätigen. Die Betriebsanzeige (10) leuchtet auf und zeigt damit

an, dass das Heizelement arbeitet.Wenn der Abzug 6 bis 8 Sekunden

gedrückt gehalten wird, hat die Lötspitze die volle Betriebstemperatur

erreicht.

• Die Löttemperatur ist davon abhängig, wie lange der elektrische Strom

(über den Abzug gesteuert) durch das Gerät ﬂießt. Um eine konstante

Temperatur zu halten, sollte der Strom in kurzen Stößen von maximal 12

Sekunden einschaltet werden.

• Halten Sie die Lötspitze (5) an das Kabel bzw. das zu lötende Bauteil.

Nach dem Erwärmen die Fügestelle mit Lot benetzen und den Lötkolben

abziehen.

Entlötpumpe

• Mit der Entlötpumpe lässt sich geschmolzenes Lot von unerwünschten

Stellen absaugen.

• Drücken Sie den Kolben (11) hinunter, bis er einrastet. Dabei ist ein

Klickgeräusch zu hören.

• Mit dem Lötkolben oder der Lötpistole das zu beseitigende Lot erwärmen.

• Halten Sie die Spitze der Entlötpumpe möglichst nah an das

aufgeschmolzene Lot.

• Betätigen Sie den Freigabeknopf (12), damit das Lot in die Pumpe

gesaugt werden kann.

• Die Entlötpumpe muss in regelmäßigen Abständen entleert werden.

Schrauben Sie dazu die Nase von der Entlötpumpe ab und kippen Sie

das alte Lot aus. Achten Sie darauf, dass die innenliegende Rückholfeder

dabei nicht herausspringt. Vor dem Gebrauch wieder zusammenbauen

und festziehen.

Wartung

Lötspitzenwechsel

WARNHINWEIS: Trennen Sie das Gerät immer zunächst von der

Stromzufuhr und lassen Sie es vollständig abkühlen, bevor Sie Einstellungen

vornehmen oder Geräteteile austauschen.

• Lockern Sie die Feststellschrauben (4 und 6) und ziehen Sie die Lötspitze

(1 und 5) heraus.

• Führen Sie die Ersatzspitze in das Heizelement (2 und 7) ein und ziehen

Sie die Feststellschrauben (4 und 6) wieder an.

Reinigung

• Vor dem Reinigen den Netzstecker aus der Steckdose ziehen.

• Entfernen Sie stets die Staub- und Metallpartikel und achten Sie darauf,

dass die Entlüftungsöffnungen nicht blockiert werden. Schmutzreste

müssen vom gesamten Gerät ferngehalten werden und dürfen sich

dort nicht ansammeln. Verwenden Sie eine weiche Bürste oder einen

trockenen Lappen zum Reinigen des Geräts. Die Entlüftungsöffnungen

mit sauberer, trockener Druckluft reinigen, sofern verfügbar.

Entsorgung

• Elektrowerkzeuge oder andere elektrische und elektronische Altgeräte

nicht mit dem Hausmüll entsorgen.

• Lassen Sie sich von der zuständigen Behörde über die korrekte

Entsorgung von Elektrowerkzeugen informieren.

845318_Z1MANPRO1.indd 14 22/08/2016 15:41

www.silverlinetools.com 15

845318 Elektrische Lötkolben, 9-tlg. Satz

• EN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 61000-6-1:2007

Benannte Stelle: CTS Testing Service Technology

Techn. Unterlagen bei: Silverline

Datum: 16/08/2016

Unterzeichnet von:

Mr. Darrell Morris

Geschäftsführender Direktor

Name und Anschrift des Herstellers:

Powerbox International Limited, Handelsregisternummer 06897059.

Eingetragene Anschrift: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil,

Somerset, BA22 8HZ, Großbritannien.

Garantiebedingungen

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer

3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach

dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“’ und geben Sie

Folgendes ein:

• Ihre persönlichen Angaben

• Produktdetails und Kauﬁnformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im

PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit

Ihrem Produkt auf.

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem

Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen

sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es

gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin

ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist,

senden Sie es bitte an:

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren

Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten

durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools

daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder

Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und

sicherem Zustand beﬁnden und sorgfältig verpackt zur Reparatur eingeschickt werden,

um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme

unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten

Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des

Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden

durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch

ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von

Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu

Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools

nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte

Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann

Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich

geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der

Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen,

Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern,

Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung,

Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des

Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modiﬁkationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von

Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen

autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen

Garantiebedingungen genannten Werkzeug hinausgehen.

Akku-Garantie

Die Garantie auf Silverline-Akkus beträgt 30 Tage. Falls innerhalb der Akku-

Garantiefrist aufgrund von Material- oder Verarbeitungsfehlern ein Defekt an einem

registrierten Akku auftritt, ersetzt Silverline diesen kostenlos. Diese Garantie gilt nicht

bei gewerblicher Nutzung und erstreckt sich nicht auf natürliche Abnutzung oder

Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

EU-Konformitätserklärung

Name des Unterzeichners: Mr. Darrell Morris

Bevollmächtigt durch: Silverline

Erklärt hiermit, dass das Produkt:

Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt

der Hersteller. Der Gegenstand der Erklärung erfüllt die einschlägigen

Harmonisierungsrechtsvorschriften der Gemeinschaft.

Ident.-Nr.: 845318

Produktbeschreibung: Elektrische Lötkolben, Satz.

Den folgenden Richtlinien entspricht:

• Niederspannungsrichtlinie 2014/35/EG

• EMV-Richtlinie 2014/30/EG

• RoHS-Richtlinie 2011/65/EU

• EN 60335-1:2012

• EN 60335-2-45:2002+A1:2008+A2:2012

• EN 61000-6-3:2007+A1:2011+AC:2012

845318_Z1MANPRO1.indd 15 22/08/2016 15:41

Lea cuidadosamente y asegúrese de entender este manual y cualquier otra

indicación antes de usar este producto. Guarde estas instrucciones con el

producto para poderlas consultar en el futuro. Asegúrese de que todas las

personas que utilizan este producto están completamente familiarizadas

con este manual.

Incluso cuando se esté utilizando según lo prescrito, no es posible

eliminar todos los factores de riesgo residuales. Utilice esta herramienta

con precaución. Si no está completamente seguro de como utilizar este

producto correctamente, no intente utilizarlo.

Reglas generales de seguridad

relativas a las herramientas

eléctricas

ADVERTENCIA Lea todas las advertencias de seguridad e

instrucciones. El no respetar estas advertencias e instrucciones puede

causar descargas eléctricas, incendios y/o lesiones graves.

Conserve estas advertencias e instrucciones para referencia futura.

La expresión “herramienta eléctrica” en todas la advertencias se reﬁera

a su herramienta eléctrica alimentada por la red eléctrica (herramienta

alámbrica) o su herramienta eléctrica alimentada por baterías (herramienta

inalámbrica).

Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas

desordenadas y oscuras invitan a que se produzcan accidentes.

b) No maneje herramientas eléctricas en atmósferas explosivas,

como por ejemplo en presencia de líquidos, gases o polvos

inﬂamables. Las herramientas eléctricas producen chispas que

pueden incendiar el polvo o los vapores.

c) Mantenga alejados a los niños y a las personas que estén

presentes mientras esté trabajando con una herramienta

eléctrica. Las distracciones pueden hacerle perder el control de la

herramienta.

Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe coincidir con el

tomacorriente. No modiﬁque nunca el enchufe de ninguna

manera. No utilice ningún enchufe adaptador con herramientas

eléctricas puestas a tierra. Los enchufes no modiﬁcados y los

tomacorrientes coincidentes reducirán el riesgo de descargas

eléctricas.

b) Evite el contacto del cuerpo con superﬁcies puestas a tierra tales

como tuberías, radiadores, estufas y refrigeradores. El riesgo de

descarga eléctrica se incrementa si su cuerpo está puesto a tierra.

c) No exponga las herramientas eléctricas a la lluvia o la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo

de descargas eléctricas.

d) No maltrate el cable de alimentación. No use nunca el cable de

alimentación para transportar la herramienta eléctrica, tirar de

ella o desenchufarla. Mantenga el cable de alimentación alejado

de fuentes de calor, del aceite, de los bordes aﬁlados o de las

piezas móviles. Los cables de alimentación dañados o enredados

aumentan el riesgo de descargas eléctricas.

e) Cuando utilice una herramienta eléctrica en el exterior, use un

cable de extensión adecuado para uso en exteriores. La utilización

de un cable adecuado para exteriores reduce el riesgo de descargas

eléctricas.

f) Si es inevitable trabajar con una herramienta eléctrica en lugares

húmedos, use un suministro protegido por un dispositivo de

corriente residual (RCD). El uso de un RCD reduce el riesgo de

descargas eléctricas.

Seguridad personal

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido

común cuando esté utilizando una herramienta eléctrica. No

use una herramienta eléctrica si se encuentra cansado o bajo la

inﬂuencia de drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando una herramienta eléctrica puede

provocar lesiones corporales graves.

Descripción de los símbolos

Los símbolos siguientes pueden aparecer en la placa de características

de su herramienta. Éstos representan información importante sobre el

producto o instrucciones relativas a su uso

Lleve protección auditiva

Lleve protección ocular

Lleve protección respiratoria

Lleve un casco de seguridad

Lleve guantes de seguridad

Lea el manual de instrucciones

Doble aislamiento para mayor protección

Este producto emite gases tóxicos

Cuidado con las superﬁcies calientes

Fabricación de clase I (protección a tierra)

Conforme a las normas de seguridad y a la legislación

correspondientes

Protección medioambiental

Los productos eléctricos usados no se deben mezclar con la

basura casera. Están sujetos al principio de recogida selectiva.

Solicite información a su ayuntamiento o distribuidor sobre las

opciones de reciclaje

Características técnicas

Pistola de soldadura:

Tensión:................................................230 V~

Frecuencia:...........................................50 Hz

Potencia:..............................................100 W

Clase de Protección:.............................

Soldador:

Tensión:................................................230 V~

Frecuencia:...........................................50 Hz

Potencia:..............................................30 W

Clase de Protección:.............................

Como parte de nuestra política de desarrollo de productos, los

datos técnicos de los productos Silverline pueden cambiar sin

previo aviso.

Traducción del manual original

845318_Z1MANPRO1.indd 16 22/08/2016 15:41

b) Use equipo de protección individual. Use siempre protección

ocular. El uso de equipamientos de seguridad tales como máscara

antipolvo, calzado de seguridad antideslizante, casco duro y

protecciones auditivas adecuadas reducirá el riesgo de lesiones

corporales.

c) Evite el arranque accidental. Asegúrese de que el interruptor está

en la posición de apagado antes de enchufar la herramienta. Si

se transportan las herramientas con el dedo en el interruptor o se

enchufan con el interruptor en la posición de encendido, se invita a

que se produzcan accidentes.

d) Quite toda llave de ajuste o de tuercas antes de encender la

herramienta eléctrica. Una llave de tuercas o de ajuste que se ha

dejado colocada en una parte móvil de la herramienta eléctrica puede

causar lesiones corporales.

e) No adopte posturas forzadas. Manténgase en posición ﬁrme y en

equilibrio en todo momento. De este modo, podrá controlar mejor la

herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve ropa holgada ni joyas. Mantenga

el pelo, la ropa y los guantes alejados de las piezas móviles.La

ropa holgada, las joyas o el pelo largo pueden quedar atrapados en

las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de sistemas

de extracción y recolección de polvo, asegúrese de que estén

conectados y se usen correctamente. El uso de estos dispositivos

puede reducir los peligros relacionados con el polvo.

Uso y cuidado de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Use la herramienta eléctrica

correcta para el trabajo a realizar. La herramienta correcta

funcionará mejor y con más seguridad a la velocidad para la que se

ha diseñado.

b) No use la herramienta eléctrica si el interruptor no la enciende ni

la apaga. Toda herramienta eléctrica que no se pueda controlar con el

interruptor es peligrosa y debe ser reparada.

c) Desconecte el enchufe de la fuente de alimentación y/o

el paquete de batería de la herramienta antes de realizar

cualquier ajuste, cambio de accesorios o almacenamiento de

la herramienta eléctrica. Estas medidas de seguridad preventivas

reducen el riesgo de arranque accidental de la herramienta eléctrica.

d) Guarde las herramientas eléctricas que no esté usando fuera

del alcance de los niños y no deje que personas que no estén

familiarizadas con ellas o estas instrucciones las utilicen. Las

herramientas eléctricas son peligrosas en manos de usuarios que no

hayan recibido capacitación.

e) Mantenga sus herramientas eléctricas. Revise que no haya

piezas en movimiento mal alineadas o trabadas, piezas rotas o

cualquier otra condición que pueda afectar el funcionamiento

de la herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Muchos accidentes

son causados por herramientas eléctricas que carecen de un

mantenimiento adecuado.

f) Mantenga las herramientas de corte aﬁladas y limpias. Las

herramientas de corte con bordes de corte aﬁlados son menos

propensas a trabarse y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas etc.

de acuerdo con estas instrucciones y de la forma prevista para

el tipo especíﬁco de herramienta eléctrica, teniendo en cuenta

las condiciones de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones distintas de aquellas para las

que fue diseñada podría causar une situación peligrosa.

Servicio y reparaciones

a) Haga que su herramienta eléctrica reciba servicio de un técnico

de reparaciones caliﬁcado, utilizando únicamente piezas de

recambio idénticas. Esto asegurará que se mantenga la seguridad de

la herramienta eléctrica.

www.silverlinetools.com 17

845318 Herramientas para soldadura eléctrica 9 pzas

Instrucciones de seguridad

relativas a la soldadura

• Ciertas partes de estas herramientas alcanzarán una temperatura muy

elevada durante su uso. No toque ninguna pieza de la herramienta,

excepto la empuñadura, mientras la utiliza.

• Apague siempre la herramienta y déjela enfriar por completo antes de

manipularla, o cambiar los accesorios.

• No deje desatendida la herramienta mientras esté caliente.

• El calor puede alcanzar zonas ocultas, o bien materiales cercanos a la

zona de trabajo. Asegúrese de que no existen materiales inﬂamables

alrededor de la zona de trabajo.

• El calor residual puede provocar la ignición de materiales de desecho,

incluso después de que la herramienta se haya desconectado.

• Nunca utilice esta herramienta cerca de un depósito de combustible o

contenedor de gas.

• La soldadura en ciertos materiales puede dar lugar a la emisión de

vapores tóxicos. Emplee siempre una ventilación adecuada. No trabaje

en espacios cerrados.

• Algunos tipos de materiales pueden incluir una alta proporción de plomo.

El plomo fundido emite vapores tóxicos, utilice siempre un sistema

apropiado de protección respiratoria

• Los vapores de plomo son especialmente tóxicos para los niños, las

mujeres embarazadas y las personas con alta presión sanguínea. Las

personas con alto riesgo no deben estar cerca de la zona de trabajo, ni

siquiera con protección respiratoria adecuada.

• Deseche siempre el material de residuos de forma responsable.

845318_Z1MANPRO1.indd 17 22/08/2016 15:41

Antes del utilizar

Desembalaje

Desembale e inspeccione la herramienta con cuidado. Familiarícese con

todas sus características y funciones.

Asegúrese de que el embalaje contiene todas las partes y que están en

buenas condiciones. Si faltan piezas o están dañadas, solicite su sustitución

antes de utilizar esta herramienta.

Nota: La punta del soldador puede producir humo durante el primer uso.

Esto es normal y es causado al quemarse la capa de protección de la punta

del soldador. Se recomienda utilizar el soldador durante el primer uso en

una zona de trabajo bien ventilada.

Instrucciones de funcionamiento

• Utilice siempre un equipo de protección adecuado al trabajo que vaya

a realizar.

Soldador

• El soldador es ideal para trabajo eléctrico ligero, tales como la unión de

cables y el montaje de componentes a las placas de circuitos impresos.

• Compruebe que la punta de soldar (1) quede bien ﬁjada antes de

enchufar el aparato. La punta de soldar debe presionarse hacia la

resistencia (2) y asegurar al apretar el tornillo de ﬁjación (4).

• No permita que el elemento calentador o la punta de soldar descansen

sobre cualquier superﬁcie que puedan resultar dañadas por el calor.

1. Para utilizar el hierro de soldar, enchúfelo y deje que alcance la

temperatura de trabajo.

2. Sujete la punta de soldar (1) contra el cable o componente a soldar.

Una vez que esté caliente, añada estaño a la junta y luego retire el

soldador.

Pistola de soldadura

• La pistola soldadora es ideal para unir grandes cables y trabajar con

láminas metálicas.

• Compruebe que la punta de soldar (5) esté correctamente colocada antes

de enchufar la herramienta. La punta de soldar debe presionarse hacia la

resistencia (7) y asegurar al apretar los tornillos de ﬁjación (6).

• No permita que el elemento calentador o la punta de soldar descansen

sobre cualquier superﬁcie que puedan resultar dañadas por el calor.

SOLDADOR

1Punta de soldar

2Resistencia

3Empuñadura

4Tornillo de ﬁjación

PISTOLA DE SOLDADURA

5Punta de soldar

6Tornillo de ﬁjación

7Resistencia

8Empuñadura

9Interruptor de gatillo

10 Luz indicadora de tensión

BOMBA DESOLDADORA

11 Émbolo

12 Botón de desbloqueo

Características del producto 1. Para utilizar la pistola, enchúfela y pulse el interruptor de gatillo (9).

La luz indicadora (10) se encenderá, mostrando que la resistencia

recibe alimentación eléctrica. Mientras sujeta el interruptor durante 6

u 8 segundos dejará que la punta alcance la temperatura máxima de

trabajo.

2. Sujete la punta de soldar (5) contra el cable o componente a soldar.

Una vez que esté caliente, añada estaño a la junta y luego retire la

pistola soldadora.

Nota: La duración de puesta bajo tensión (mediante el interruptor) controla

la temperatura de soldadura. Para mantener una temperatura constante,

aplique tensión en periodos breves de no más de 12 segundos.

Bomba desoldadora

• La bomba desoldadora se utiliza para eliminar la soldadura fundida no

deseada.

1. Pulse el émbolo (11) hasta que se enganche en posición y se escuche

un ‘clic’.

2. Use el soldador, o la pistola de soldadura, para fundir estaño que no

requiera.

3. Sujete la punta de la bomba desoldadora cerca del material fundido.

4. Pulse el botón de desbloqueo (12) para desenganchar el émbolo para

succionar el material fundido.

Nota: La bomba desoldadora necesitará vaciarse cada cierto tiempo.

Desenrosque la punta retire los residuos. Tenga cuidado de retener el

resorte de retorno interno. Vuelva a montarla y apretarla antes de volver

a utilizarla.

Mantenimiento

Sustitución de la punta

ADVERTENCIA: Desconecte siempre las herramientas de la fuente de

alimentación y deje que se enfríe totalmente antes de ajustar o sustituir

alguna de las partes.

1. Aﬂoje los tornillos de ﬁjación (4 & 6) y extraiga la punta de soldar (1 &

5).

2. Coloque la punta nueva en la resistencia (2 & 7) y vuelva a apretar los

tornillos de ﬁjación (4 & 6).

Limpieza

• Desenchufe la herramienta antes de proceder a su limpieza.

• Limpie siempre el polvo y las partículas y nunca permita que los oriﬁcios

de ventilación se bloqueen. No deje que se acumulen los residuos

en ninguna parte de la herramienta. Use un cepillo suave o un paño

seco para limpiar la herramienta o, si dispone de un aparato de aire

comprimido, sople con aire seco y limpio para limpiar los oriﬁcios de

ventilación.

Eliminación

• No tire los aparatos eléctricos y electrónicos inservibles a la basura

doméstica.

• Póngase en contacto con su autoridad local de recogida de basura

para informarse sobre la forma correcta de deshacerse de los aparatos

electrónicos.

845318_Z1MANPRO1.indd 18 22/08/2016 15:41

www.silverlinetools.com 19

845318 Herramientas para soldadura eléctrica 9 pzas

• EEN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 61000-6-1:2007

Organismo notiﬁcado: CTS Testing Service Technology

La documentación técnica se conserva en: Silverline

Fecha: 16/08/2016

Firma:

Mr Darrell Morris

Director General

Nombre y dirección del fabricante:

Powerbox International Limited, Nº de registro: 06897059.

Dirección legal: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil,

Somerset, BA22 8HZ, Reino Unido.

Garantía Silverline Tools

Condiciones

Garantía

Este producto Silverline dispone de una garantía de

3 años.

Registre el producto en www.silverlinetools.com antes de que transcurran

30 días a partir de la fecha de compra para obtener la garantía de 3 años.

El periodo de garantía comienza desde la fecha indicada en su recibo de

compra.

Registro del producto

Visite: silverlinetools.com, seleccione el botón de registro e indique:

• Sus datos personales

• Detalles del producto e información de compra

El certiﬁcado de garantía le será enviado en formato PDF. Imprímalo y

guárdelo con el producto.

El periodo de garantía entra en vigor a partir de la fecha indicada en el recibo

de compra.

GUARDE EL RECIBO DE COMPRA

En caso de que el producto se averíe antes de que transcurran 30 días

desde la fecha de compra, devuélvalo al distribuidor donde lo compró, junto

con el recibo y los detalles de la avería. Le sustituiremos el producto o le

reembolsaremos el importe.

Si el producto se avería después de que transcurran 30 días desde la fecha

de compra, devuélvalo a:

Servicio Técnico Silverline Tools

PO Box 2988

Yeovil

BA21 1WU, Reino Unido.

La reclamación siempre debe presentarse durante el periodo de garantía.

Antes de poder realizar cualquier trabajo de reparación, deberá entregar el

recibo de compra original en el que se indica la fecha de compra, su nombre,

dirección y el lugar donde lo adquirió.

También deberá indicar claramente los detalles del fallo a reparar.

Las reclamaciones presentadas dentro del periodo de garantía deberán

ser veriﬁcadas por Silverline Tools para averiguar si las deﬁciencias son

consecuencia de los materiales o de la mano de obra del producto.

Los gastos de transporte no son reembolsables. Los productos a devolver

deberán estar limpios y en buenas condiciones para su reparación, debiendo

empaquetarse cuidadosamente con el ﬁn de prevenir daños o lesiones durante el

transporte. Nos reservamos el derecho a rechazar envíos incorrectos o inseguros.

Todas las reparaciones serán realizadas por Silverline Tools o por un servicio

técnico de autorizado.

La reparación o sustitución del producto no prolongará el periodo de garantía.

Si los defectos están cubiertos por la garantía, la herramienta será reparada

sin cargo alguno (salvo los gastos de envío), o bien la sustituiremos por una

herramienta en perfecto estado de funcionamiento.

Las herramientas o piezas que hayan sido sustituidas serán propiedad de

Silverline Tools.

La reparación o sustitución del producto bajo garantía aporta beneﬁcios

adicionales a sus derechos legales como consumidor, sin afectarlos.

Qué está cubierto:

Silverline Tools deberá comprobar si las deﬁciencias se deben a materiales o

mano de obra defectuosos dentro del periodo de garantía.

En caso de que cualquier pieza no estuviera disponible o estuviera fuera

de fabricación, Silverline Tools la sustituirá por una pieza funcional con las

mismas características.

Uso del producto en la Unión Europea.

Qué no está cubierto:

Silverline Tools no garantiza las reparaciones causadas por:

Desgaste normal por uso adecuado de la herramienta, por ejemplo hojas,

escobillas, correas, bombillas, baterías, etc...

La sustitución de cualquier accesorio suministrado: brocas, hojas, papel de

lija, discos de corte y otras piezas relacionadas.

Daño accidental, averías debidas a uso o cuidado negligente, uso incorrecto,

negligencia, funcionamiento o manejo indebido del producto.

Utilizar del producto para una ﬁnalidad distinta.

Cualquier cambio o modiﬁcación del producto.

El uso de piezas y accesorios que no sean recambios originales de Silverline

Tools.

Instalación incorrecta (excepto si fue realizada por Silverline Tools).

Reparaciones o alteraciones realizadas por servicios técnicos no autorizados

por Silverline Tools.

Las reclamaciones distintas a las indicadas en las presentes condiciones de

garantía no estarán cubiertas.

Garantía para baterías

Las baterías Silverline disponen de 30 días de garantía. Si durante el período de

garantía apareciera algún defecto en la batería debido a la fabricación o materiales

defectuosos, Silverline se hará cargo de la reparación o sustitución del producto

de forma gratuita. Está garantía no se aplica al uso comercial por desgaste de uso

normal, daños accidentales o por mal uso de este producto.

Declaración de conformidad CE

El abajo ﬁrmante: Mr Darrell Morris

Autorizado por: Silverline

Declara que el producto:

La presente declaración de conformidad se expide bajo la exclusiva

responsabilidad del Fabricante. El objeto de la declaración descrita

anteriormente es conforme a la legislación comunitaria de

armonización pertinente.

Código de identiﬁcación: 845318

Descripción: Herramientas para soldadura eléctrica

Está en conformidad con las directivas:

• Directiva de máquinas 2014/35/CE

• Directiva de baja tensión 2014/30/CE

• Directiva RoHS 2011/65/UE

• EN 60335-1:2012

• EN 60335-2-45:2002+A1:2008+A2:2012

• EN 61000-6-3:2007+A1:2011+AC:2012

845318_Z1MANPRO1.indd 19 22/08/2016 15:41

Prima dell’utilizzo si raccomanda di leggere attentamente e familiarizzare con le

istruzioni contenute nel presente manuale e sulle etichette riportate sul prodotto.

Il presente manuale delle istruzioni deve essere tenuto sempre assieme al

prodotto, per consentire una rapida consultazione in futuro. Prima di utilizzare il

prodotto, assicurarsi che tutto il personale addetto al suo impiego abbia letto e

familiarizzato con le informazioni contenute nel presente manuale.

Anche quando utilizzato secondo le raccomandazioni prescritte, l’impiego

del prodotto comporta comunque dei rischi residui non eliminabili. Si

raccomanda pertanto di adottare la massima cautela durante l’utilizzo del

prodotto. Evitare di utilizzare il prodotto in caso di dubbi o incertezze sulle

corrette modalità di utilizzo.

Norme generali di sicurezza

AVVERTENZA: Leggere ed assimilare tutte le istruzioni. La non

osservanza delle seguenti istruzioni può causare scosse elettriche, incendi

e/o lesioni gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per

ogni esigenza futura.

Il termine “elettroutensile” si riferisce all’utensile a rete ﬁssa (con ﬁlo) o un

utensile a batteria (senza ﬁlo).

Area di lavoro

a) Mantenere l’area di lavoro pulita e adeguatamente illuminata. Il

disordine e le zone di lavoro non illuminate possono essere fonte di

incidenti.

b) Non usare gli elettroutensili in presenza di atmosfere esplosive,

come liquidi, gas e polveri inﬁammabili. Gli elettroutensili

producono scintille che potrebbero accendere le polveri o i fumi.

c) Tenere altre persone e i bambini a distanza di sicurezza durante

l’impiego dell’utensile elettrico. Eventuali distrazioni potrebbero far

perdere il controllo dell’utensile all’operatore.

Sicurezza elettrica

a) Le spine degli elettroutensili devono essere compatibili con

le prese di corrente. Non modiﬁcare in alcun modo la spina

dell’elettroutensile. Non usare adattatori con gli elettroutensili dotati

di collegamento di messa a terra. L’uso delle spine originali non

modiﬁcate e delle prese corrispondenti ridurrà il rischio di scosse

elettriche.

b) Evitare il contatto del corpo con le superﬁci collegate a massa

come i tubi, i radiatori, le cucine e i frigoriferi. Se il corpo

dell’operatore è collegato alla terra o alla massa il rischio di scosse

elettriche è maggiore.

c) Non esporre gli elettroutensili alla pioggia e non lasciarli in

ambienti umidi o bagnati. L’ingresso dell’acqua in una macchina

utensile aumenta il rischio di scosse elettriche.

d) Non usare il cavo in modo improprio. Non afferrare mai il cavo

per trasportare, tirare o staccare l’elettroutensile dalla presa di

corrente. Tenere il cavo lontano da fonti di calore, olio, e sostanze

afﬁni, bordi appuntiti o parti in movimento. I cavi danneggiati o

attorcigliati aumentano il rischio di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto, usare cavi di prolunga

compatibili con l’uso in ambienti esterni. Un cavo idoneo all’uso in

ambienti esterni riduce il rischio di scosse elettriche.

f) Se l’utilizzo di un elettroutensile in ambiente umido è inevitabile,

utilizzare una fonte di alimentazione protetta da un dispositivo

differenziale. L’uso di un dispositivo differenziale riduce notevolmente

il rischio di scosse elettriche.

NOTA: Il termine "dispositivo di corrente residua (RCD)" può essere

sostituito con il termine "dispersione verso terra del circuito (GFCI)" o

"dispersione a terra interruttore (ELCB)".

Sicurezza personale

a) Quando si usa un elettroutensile lavorare sempre con la massima

attenzione e concentrazione, lasciandosi guidare dal buon senso.

Non usare mai un elettroutensile quando si è stanchi o sotto

l’effetto di medicinali e/o sostanze alcoliche o stupefacenti.

Quando si usa un elettroutensile un attimo di distrazione è sufﬁciente

a causare gravi lesioni alle persone.

Descrizione dei simboli

La targhetta identiﬁcativa del vostro elettroutensile potrebbe riportare

dei simboli. Tali simboli sono una rappresentazione graﬁca che mira a

evidenziare importanti informazioni sul prodotto o istruzioni per il suo

utilizzo corretto e sicuro.

Indossare protezioni per l’udito

Indossare protezioni per gli occhi

Indossare una protezione per le vie respiratorie.

Indossare una protezione per la testa

Indossare protezioni per le mani

Leggere il manuale d’uso

Doppio isolamento per una protezione supplementare

Questo prodotto emette fumi velenosi

Attenzione superﬁci roventi

Classe 1 (messa a terra)

Il prodotto è conforme alle vigenti normative e norme di

sicurezza applicabili

Protezione Ambientale

l simbolo del cestino barrato indica che i prodotti elettrici non

devono essere mischiati con i riﬁuti domestici ma conferito

ad un centro di raccolta appropriato. Per ulteriori informazioni

sul riciclaggio si prega di contattare la Sua amministrazione

comune locale o il punto vendita

Caratteristiche tecniche

Saldatore a pistola:

Tensione d’esercizio.............................230 V~

Frequenza ............................................50 Hz

Potenza................................................100 W

Classe di Protezione.............................

Pistola di Saldatura:

Tensione d’esercizio.............................230 V~

Frequenza ............................................50 Hz

Potenza................................................30 W

Classe di Protezione.............................

Nell'ambito del nostro sviluppo continuo del prodotto, le speciﬁche

dei prodotti Silverline possono subire variazioni senza preavviso.

Traduzione delle istruzioni originali

845318_Z1MANPRO1.indd 20 22/08/2016 15:41

Other manuals for Power Series

This manual suits for next models

Table of contents

Languages:

Other Silverline Soldering Gun manuals

Silverline

Silverline 245090 User manual

Silverline

Silverline 265829 User manual

Silverline

Silverline 265829 User manual

Silverline

Silverline 265829 User manual

Silverline

Silverline 245090 User manual

Popular Soldering Gun manuals by other brands

Velleman

Velleman VTSSC75 user manual

jbc

jbc CV-D Series manual

Genesis

Genesis GHG1500A Operator's manual

Edsyn

Edsyn ZD905 instruction manual

Zhongdi

Zhongdi ZD-932 quick start guide

Power Probe

Power Probe PPPS50W user manual

Weller

Weller MG130 operating manual

STAMOS

STAMOS S-LS-6 user manual

jbc

jbc CD-SC manual

Master Appliance

Master Appliance ECONOIRON EI-20 instruction manual

Pro's Kit

Pro's Kit SS-256E manual

Power Fist

Power Fist 8868143 Specifications

Thermaltronics

Thermaltronics AF-KIT user manual

Pro's Kit

Pro's Kit SS-257 user manual

Harris

Harris POWERBrazer operating manual

Weller

Weller wp 80 operating instructions

RS PRO

RS PRO 124-4133 user manual

Metcal

Metcal PS-900 Operation & User’s Guide

Silverline Power Series User manual

Popular Soldering Gun manuals by other brands
