SilverStone Lascala LC14 User manual

1

2

3

4

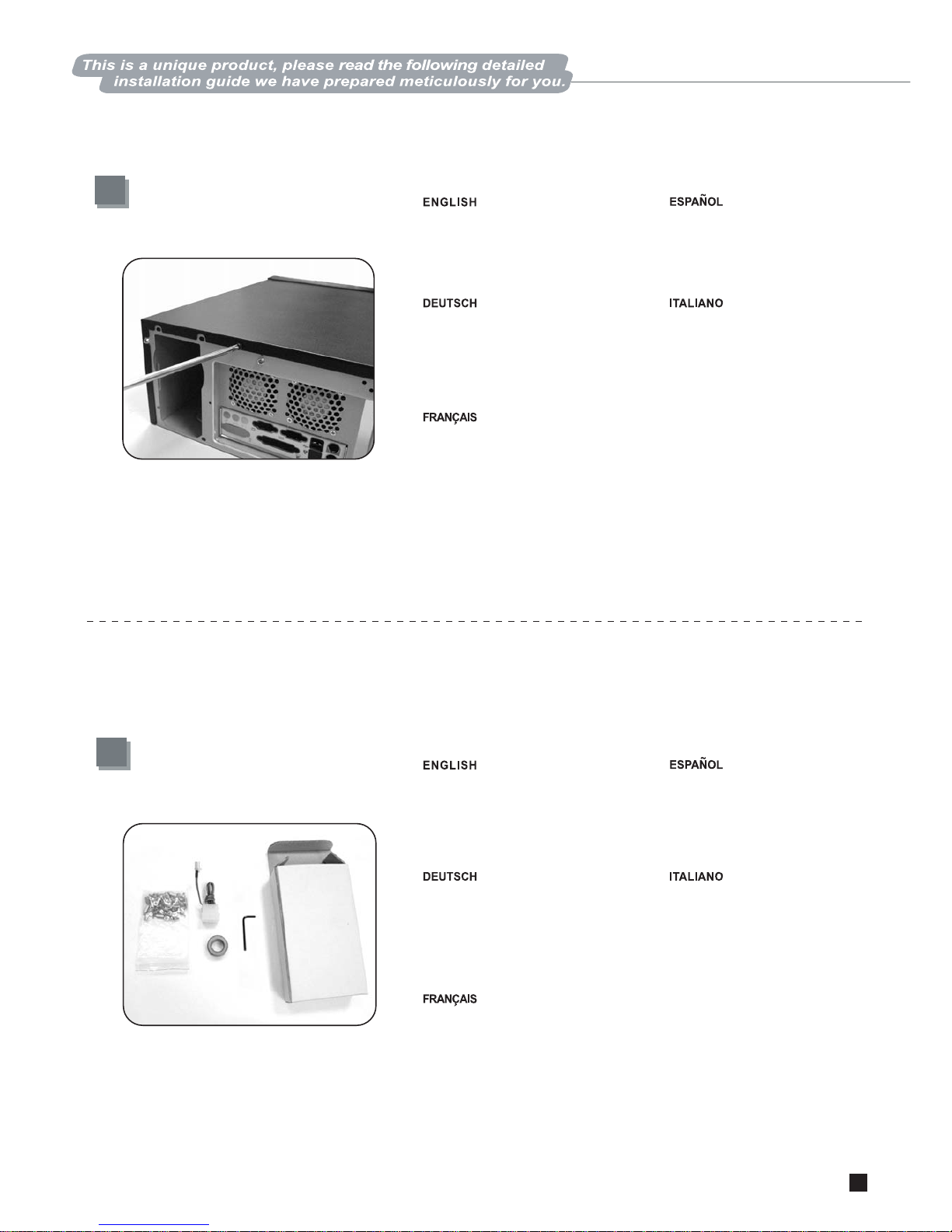

Unscrew four case screws to remove
case cover
Lösen Sie die vier Schrauben an der
hinteren Abdeckung und entfernen
Sie diese
Dévissez les quatres vis pour retirer
le capot du boîtier
Desatornille cuatro tornillos de la caja
para poder retirar la cubierta
Svitare quattro viti del pannello
superiore del case per rimuoverlo
Unscrew four case screws to remove
case cover
Lösen Sie die vier Schrauben an der
hinteren Abdeckung und entfernen
Sie diese
Dévissez les quatres vis pour retirer
le capot du boîtier
Desatornille cuatro tornillos de la caja
para poder retirar la cubierta
Svitare quattro viti del pannello
superiore del case per rimuoverlo
1
2

5

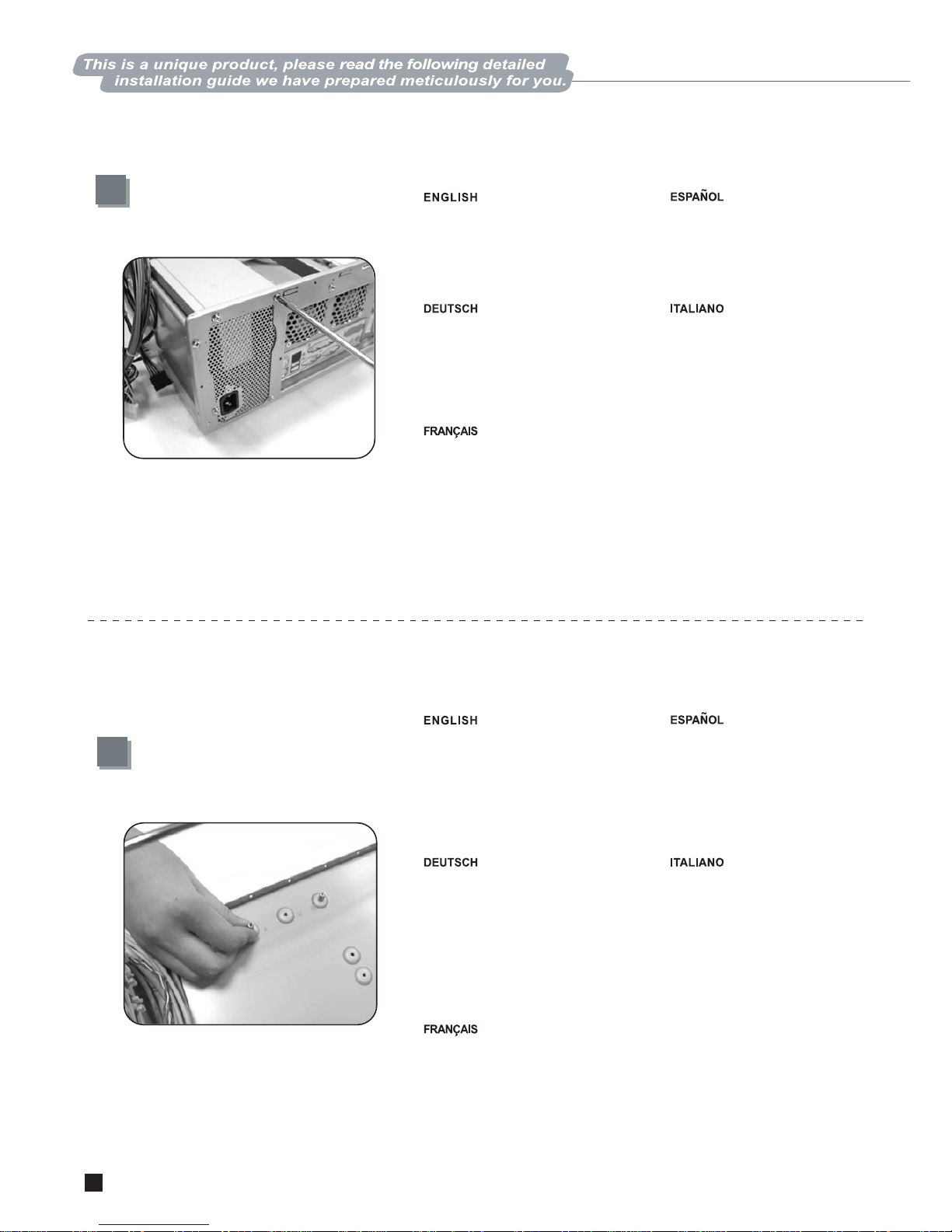

Power Supply Installation-Insert
power supply into the case, secure
with four # 6-32 x 6 screws
Motherboard Installation- Insert
included motherboard standoffs into
holes on the bottom of the case that
will lineup with your motherboard
3
4
Installation des Netzteils - Setzen Sie
das Netzteil in das Gehäuse ein und
befestigen Sie es mit vier #6-32 x 6
Schrauben
Installation des Mainboards - Setzen
Sie die beiliegenden Abstandshalter
für das Mainboard in die Löcher im
Boden des Gehäuses so dass sie in
die Bohrungen ihres Mainboards
passen
Instalación de la fuente de alimentación
- Inserte la fuente de alimentación en
la caja, asegúrela con cuatro tornillos
#6-32x6
Instalación de la placa base - Inserte
los soportes de la placa base en los
agujeros del fondo de la caja que
encajarán con dicha placa
Installation de l'alimentation - Insérez
l'alimentation dans le boîtier, fixez-la
avec quatre vis #6-32 x 6
Installation de la carte mère- Insérez
les plots pour la carte mère dans les
trous situés au fond du boîtier pour
les faires correpsondre avec ceux de
votre carte mère.
Installazione dell’alimentatore- Inserire
l’alimentatore nel case, fissare con 4
viti #6-32x6
Installazione della scheda madre Inserire
i distanziatori inclusi nei fori presenti
sul fondo del case in modo da allinearli
alla scheda madre

6

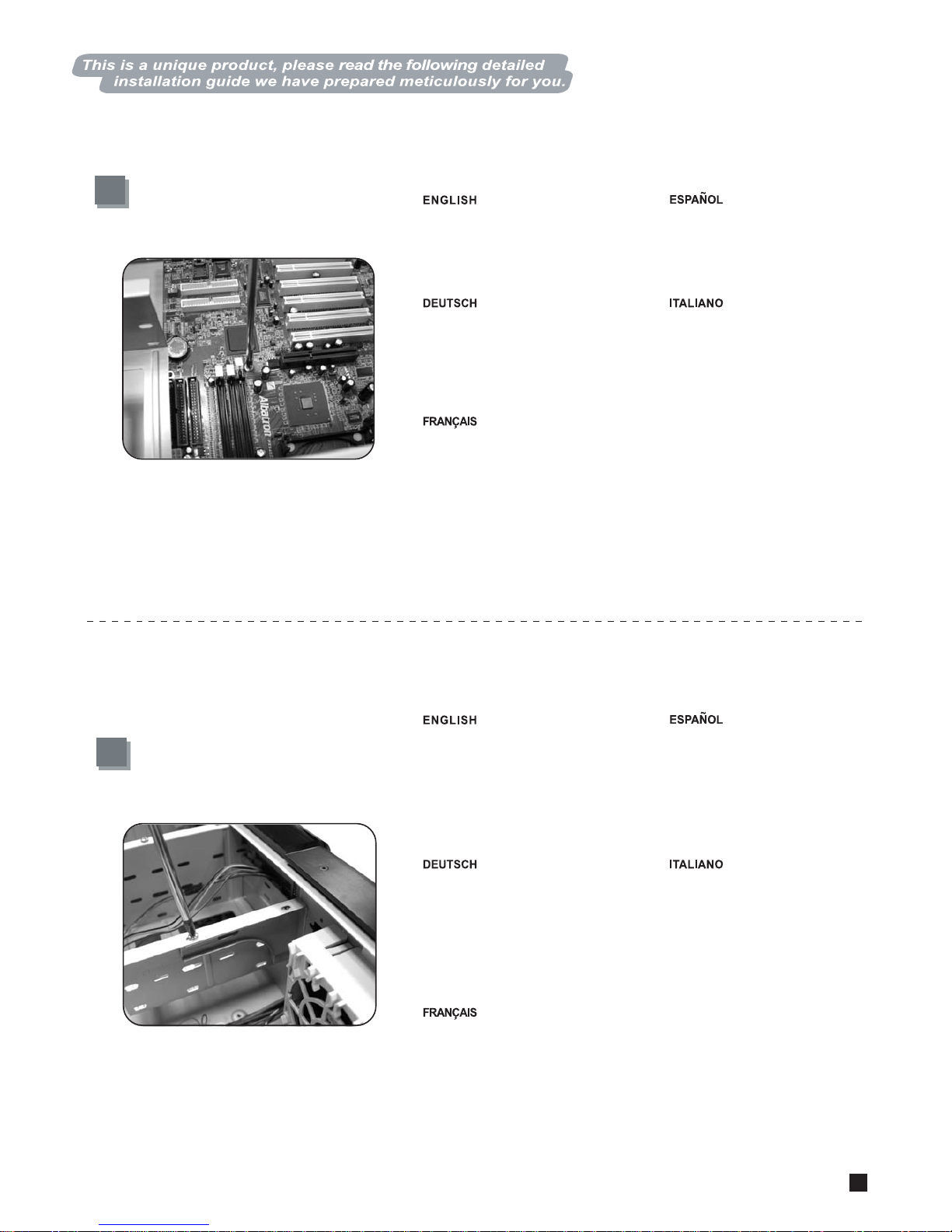

Place motherboard into the case and
secure with M3 screws
Remove 3.5” drive bracket located
behind the acrylic front panel by
unscrewing two screws on top of the
bracket
5
6
Setzen Sie ihr Mainboard in das
Gehäuse ein und sichern Sie es mit
M3 Schrauben
Entfernen Sie die 3.5” Halterung hinter
der vorderen Acryl-Abdeckung indem
Sie die beiden Schrauben an der
Oberseite entfernen
Coloque la placa base en la caja y
asegúrela con tornillos M3
Elimine el bracket de la unidad de 3.5”
localizado tras el panel acrílico frontal
desatornillando dos tornillos en la parte
superior del bracket
Placez votre carte mère dans le boîtier
et fixez-la avec des vis M3
Retirez le casier 3.5” situé derrière le
panneau frontal en acrylique en
dévissant les deux vis sur le dessus
du casier
Collocare la scheda madre nel case
e fissarla con le viti M3
Rimuovere il supporto del drive da 3.5”
situato dietro il pannello di acrilico
frontale, svitando due viti dalla parte
superiore del supporto.

7

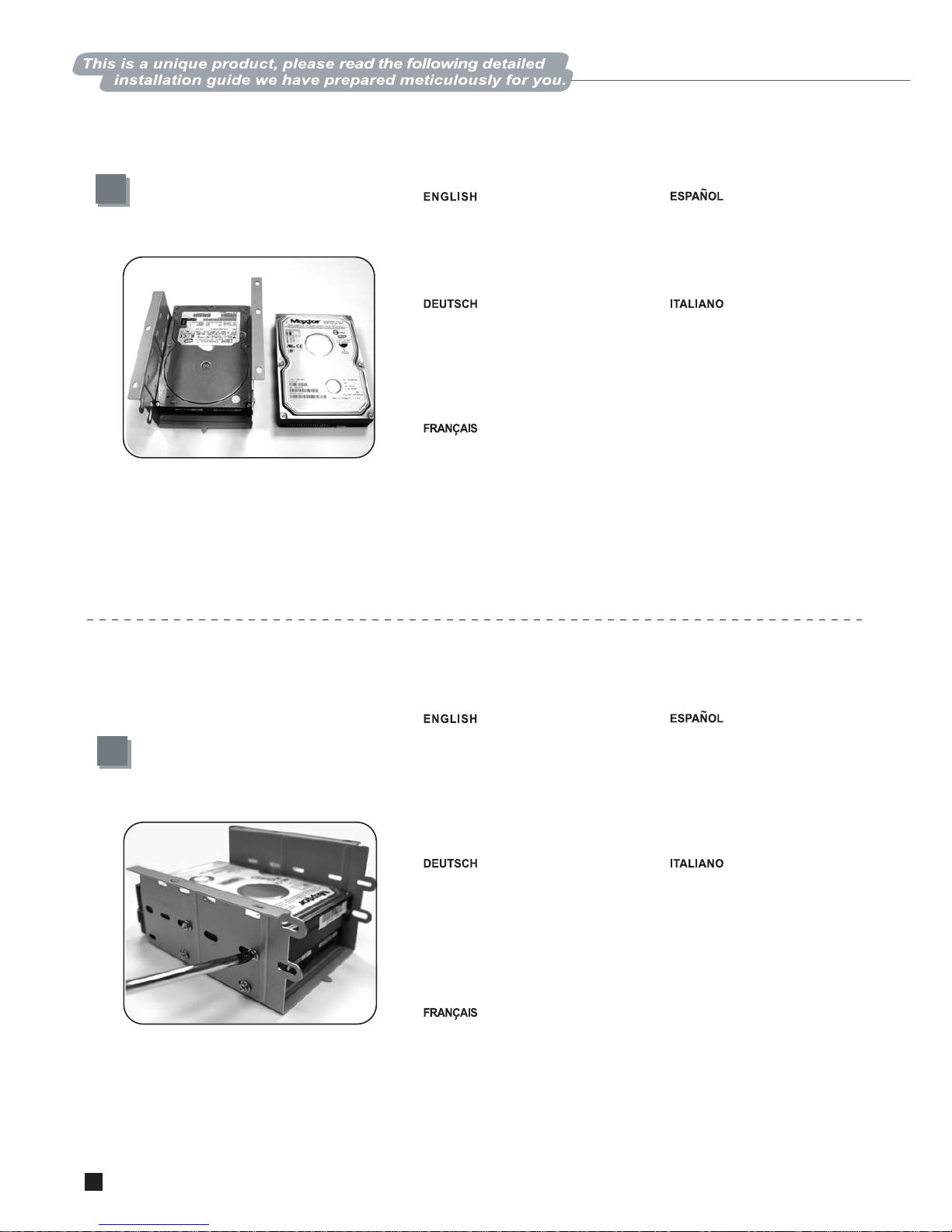

Prepare your hard drive for installation
Use #6-32 x 6 screws to install hard
drive into the 3.5” drive bracket, up to
three hard drives can be installed
7
8
Bereiten Sie ihre Festplatte für die
Installation vor
Benutzen Sie #6-32 x 6 Schrauben
um ihre Festplatte in der 3.5” Halterung
zu befestigen. Es können bis zu drei
Festplatten installiert werden
Prepare el disco duro para su instalación
Use tornillos #6-32x6 para instalar el
disco duro en el bracket de unidad de
3.5”. Se pueden instalar hasta tres
discos duros
Préparation de l'installation des disques
durs
Utilisez des vis #6-32 x 6 pour installer
les disques durs dans le casier 3.5”,
jusqu'à trois disques durs peuvent
être installés
Preparare l’hard disk per l’istallazione
Utilizzare le viti 6-32x6 per installare
l’hard disk nel supporto da 3.5”. È
possibile installare fino a tre hard disk

8
After hard drives are installed, place
the 3.5” drive bracket back into the case
and secure with screws
Use hex wrench to remove two hex
screws located on top of the right-
front panel
9
10
Setzen Sie die 3.5” Halterung wieder
in das Gehäuse ein und befestigen
Sie diese nachdem Sie die Festplatte
in der Halterung installiert haben
Verwenden Sie den Sechskant-Schlüssel
um die beiden Sechskant-Schrauben
an der Oberseite der rechten Front-
Abdeckung zu lösen
Después de haber instalado los discos
duros, coloque de nuevo el bracket de
las unidades de 3.5” en la caja y
asegúrelo con tornillos
Use la llave Allen para quitar los dos
tornillos localizados en la parte superior
del panel frontal
Après avoir installé les disques durs ,
remettez le casier 3.5” dans le boîtier
et fixez-le avec des vis
Utilisez la clé héxagonale pour retirer
les deux vis héxagonales situés sur
le dessus du côté droit du paneau
frontal
Dopo aver installato gli hard disk,
ricollocare il supporto da 3.5” nel case
e fissare con le viti
Utilizzare la chiave esagonale per
rimuovere le viti che si trovano sulla
parte superiore del lato destro del
pannello frontale.

9
Remove right-front panel slowly and
carefully as indicated in the photo
Insert optical drive into the top slot of
the 5.25” drive bay
11
12
Entfernen Sie die rechte Front-Abdeckung
langsam und vorsichtig wie auf der
Abbildung gezeigt
Setzen Sie das optischen Laufwerk in
den oberen Einschub der 5.25”
Halterung ein
Saque con cuidado y lentamente el
panel frontal como se muestra en la
foto
Inserte la unidad óptica en la primera
ranura de la bahía de discos de 5.25”
Retirez le côté droit du panneau frontal
doucement et avec précautions comme
indiqué sur la photo
Insérez un lecteur optique dans
l'emplacement supérieur de la double
baie 5.25”
Rimuovere la parte destra del pannello
frontale lentamente e con cura come
indicato nella foto.
Inserire il drive ottico nello slot superiore
dell’alloggiamento da 5.25”

10
Insert the second optical drive or other
5.25” drive bay device intothe bottom
slot
Secure both 5.25” drives or devices
with screws
13
14
Setzen Sie das zweite optische Laufwerk
oder ein anderes 5.25” Laufwerk in
den unteren Einschub ein
Befestigen Sie beide 5.25” Laufwerke
mit Schrauben
Inserte la segunda unidad óptica u
otro dispositivo en la ranura inferior de
la bahía de discos de 5.25”
Asegure los dispositivos de 5.25” con
tornillos
Insérez le second lecteur optique ou
un autre appareil 5.25” dans l'emplacement
inférieur
Fixez-les deux appareils 5.25” avec
des vis
Inserire un secondo drive ottico o un
altro dispositivo da 5.25” nello slot
inferiore.
Fissare entrambi i drive o dispositivi
da 5.25” con le viti.

11
When reinstalling right-front panel
back onto the case, make sure the
push-pin on the panel is aligned with
the catch in the case.
Secure the right-front panel with hex
screws
15
16
Achten Sie beim Einsetzen der rechten
Front-Abdeckung darauf das der
Push-Pin richtig ausgerichtet ist.
Befestigen Sie die rechte Front-Abdeckung
mit Sechskant-Schrauben
Cuando vuelva a poner el panel frontal
en la caja, cuide que la varilla del panel
esté alineada con la base de la caja
Asegure el panel frontal con los tornillos
Lorque vous réinstallez la partie droite
du panneau frontal, vérifiez bien que
le guide s'emboîte parfaitement avec
le trou situé sur le boîtier.
Fixez la partie droite du panneau frontal
avec les vis héxagonales
Nel reinstallare la parte destra del
pannello frontale sul case, assicurarsi
che la vite a pressione del pannello sia
allineata con l’apposito foro del case
Fissare la parte destra del pannello
con le viti esagonali.

12
A second 3.5” drive bracket is located
beneath the 5.25” drive bays with room
for one more hard drive. It can be taken
out of the case easily with a screw
removed
After installing hard drive into the
bracket, slide it back underneath the
5.25” drive bays
17
18
Unter der 5.25” Halterung befindet sich
eine zusätzliche 3.5” Halterung, die
Platz für eine zusätzliche Festplatte
bietet. Diese Halterung kann durch
Entfernen einer Schraube einfach aus
dem Gehäuse entnommen werden.
Schieben Sie die Halterung wieder
unter den 5.25” Rahmen nachdem
Sie die Festplatte eingesetzt haben.
Hay un segundo bracket para dispositivos
de 3.5” bajo la bahía de 5.25” con
espacio para un disco duro más.
Se puede sacar con facilidad de la caja
si se quita un tornillo
Después de instalar un disco duro en
el bracket, vuelva a insertarlo bajo la
bahía para dispositivos de 5.25”
Un second casier 3.5” est situé en
dessous de la double baie 5.25” avec
suffisament de place pour un disque
dur supplémentaire. Il peut facilement
être sorti en retirant une vis
Après avoir installé le disque dur dans
le casier, re-faîtes le glisser sous la
double baie 5.25”
Un altro supporto da 3.5” è situato sotto
l’alloggiamento da 5.25” che offre
spazio per un altro hard disk. Puo
essere estratto dal case rimuovendo
una sola vite.
Dopo aver installato l’hard drive nel
supporto, reinserirlo sotto l’alloggiamento
da 5.25”

13
Secure reinstalled bracket with screw
For extra EMI protection, route front
panel cables through the included
wire ring
19
20
21
Schrauben Sie die Halterung wieder fest
Führen Sie die Kabel der Front-Abdeckung
durch den Kabelring um eine besseren
Schutz vor elektromagnetischen
Wellen zu erhalten
Asegure el bracket con el tornillo
Para una protección EMI extra, haga
pasar los cables del panel frontal a
través del anillo incluido
Fixez le casier réinstallé avec une vis
Pour une meilleure protection EMI,
faîtes passer tous les câbles du
panneau frontal à travers l'anneau
inclus.
Fissare il supporto con la vite
Per ulteriore protezione EMI(interferenze
elettromagnetiche), convogliare i cavi
del pannello frontale attraverso l’anello
di metallo.
Use included 3pin to 4pin adapter to
connect a case fan if your motherboard
does not support enough 3pin fan
headers
Sie können den beiliegenden 3pin auf
4pin Adapter verwenden um einen
Gehäuselüfter anzuschließen falls ihr
Mainboard nicht genug 3pin Lüfter
-Anschlüsse bereitstellt.
Use el adaptador incluido de 3 a 4 pines
para conectar un ventilador de caja si
su placa base no incluye suficientes
conectores de 3 pines
Utilisez l'adaptateur 3pin vers 4pin pour
brancher le ventilateur du boîtier si
votre carte mère ne supporte pas les
connecteurs à 3 brôches
Utilizzare l’adattatore da 3 a 4 pin per
collegare una ventola se la scheda
madre non ammette i connettori delle
ventole a tre pin

14

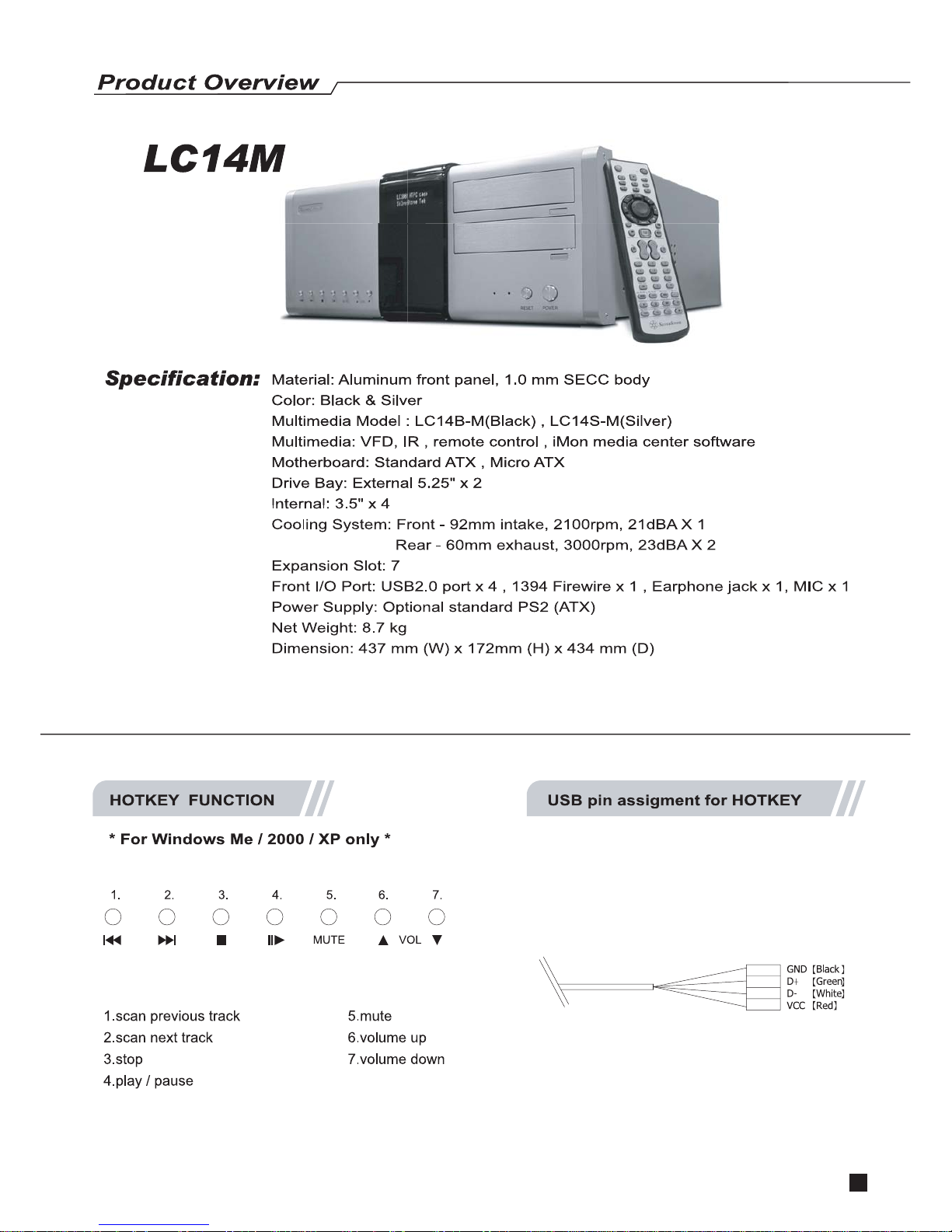

Insert the connector from the hotkey
module into a USB pin header on your
motherboard (please refer to your
motherboard manual for connection
information, the side with the black
wire is the ground connection)
22
Schließen Sie den Stecker mit der
Aufschrift “HOTKEY” an einen USB
Anschluß auf dem Mainboard an (bitte
entnehmen Sie die Information über
die Belegung der Anschlüsse aus dem
Handbuch ihres Mainboard, der
schwarze Draht ist Erde)
Inserte el conector etiquetado “HOTKEY”
del módulo de tecla de acceso rápido
en el conector USB de pines de su
placa base (por favor, consulte el manual
de su placa base para información
sobre cómo hacer la conexión, el lado
del cable negro es la tierra)
Insérez le connecteur étiquetté “HOTKEY”
du module des touches racourcis
dans une prise USB de votre carte
mère (veuillez-vous réferer au manuel
de votre carte mère pour plus d'information,
le côté avec le fil noir est la connexion
de mise à la terre)
Inserire il connettore contrassegnato
“HOTKEY” dal modulo hotkey in una
presa USB della scheda madre(fare
riferimento al manuale d’istruzioni della
scheda madre per le informazioni di
connessione, la parte con il cavo nero
è il collegamento di terra)
23
After installing all other system components,
place the case cover back onto the
case and secure with screws to complete
installation
Nachdem Sie alle System-Komponenten
installiert haben können Sie die
Gehäuseabdeckung wieder festschrauben
um die Installation zu beenden.
Tras instalar todos los demás componentes
del sistema, vuelva a poner la cubierta
de la caja y asegúrela con tornillos
para completar la instalación
Après avoir installé tous les composants
du système, remettez le paneau
supérieur sur le boîtier et fixez-le avec
quatre vis pour terminer l'installation.
Dopo aver istallato tutti gli altri elementi
del sistema, ricollocare il pannello
superiore del case e fissare con le viti
per completare l’istallazione

May, 2008
