SilverStone sugo sg13 User manual

The following manual and guides were carefully prepared by the SilverStone engineering team to
help you maximize the potential of your SilverStone product. Please keep this manual for future
reference when upgrading or performing maintenance on your system.Acopy of this manual can also
be downloaded from our website at:
Warranty Information
Installation and system optimization guide:
Product Overview
Special Features
Specification
Disassemble Chart
Exterior Overview
Installation Guide
Connector Definition
Componet Size Limitations
Upgrade And Maintenance
Q&A
P.1
P.1
P.1
P.2
P.3
P.4
P.20
P.23
P.27
P.30

Product Overview
Specification
Material
ModelNo.
Motherboard
DriveBay
CoolingSystem
ExpansionSlot
FrontI/OPort
PowerSupply
ExpansionCard
LimitationofCPUcooler
LimitationofPSU
Dimension
Mesh or plastic front panel, steel body
SST-SG13B (black, mesh front panel)
SST-SG13B-Q (black, plastic front panel with faux aluminum finish)
Mini-DTX, Mini-ITX
Internal
Front
Sides
Top
2
USB 3.0 x 2,Audio x 1, MIC x 1
Optional standard PS2 (ATX)
Compatible up to 10.5” long, width restriction-5.11"
61mm
150mm*
222mm (W) x 181 mm (H) x 285 mm (D) 11.5 liters
* Maximum length for PSU is 150mm, we recommend 140mm due to varying connector locations on PSUs and the unique structure of SG13.
SG13B -Q
SG13B
3.5” x 1 or 2.5” x 2 + 2.5” x 1
1 x 120mm/140mm fan slot compatible with radiator (option)
Oversized vents
Oversized vents
SUGO Series SG13
Introduction
1
After bringing Mini-ITX into mainstream DIY (do it yourself) market in 2009 with the Sugo SG05, SilverStone is looking to define the
category again with SG13, a newly evolved design that aims to satisfy every type of computer users. At only 11.5 liters in size, it has
suitably small statue for easily integrating into numerous computing environments and will comfortably fit many standard components
for general purpose or office builds. For enthusiasts and in keeping with Sugo series’ famed tradition, the SG13’s ability to fit 10.5” long
expansion card, standardATX power supply, and all-in-one liquid cooler in 120mm or 140mm size will help produce amazingly small
and powerful systems.
Special Features
Support standard-length expansion cards (10.5 inches)
Mini-DTX / Mini-ITX motherboard &ATX PSU compatible
Support 120mm or 140mm single fanAll-in-One Liquid Cooler
Support 2.5” and 3.5” hard drives
Elevated standoff for motherboard back side components
P
r
o
d
u
c
t
O
v
e
Q
S
ucti
on
in
i-I
TX
into mainstream DIY (do it yourself) market in 2009 with the Sugo SG05, SilverStone is look
wit
h S
G13
, a
ne
wly
ev
olv
ed
des
ign
th
at
aim
st
os
ati
sfy
ev
ery
ty
pe
of
com
put
er
use
rs
A
to
nly
11
5
lit
e

SUGO Series SG13
Disassemble Chart
2
PICTURE PURPOSEITEM
SecurePSU,3.5"HDD
Fanrubberpadsfor noisedampening
Forcablemanagement
Secure 2.5" SSD/HDD
Securemotherboard
TOP COVER
3.5” DRIVE BAY * 1 OR 2.5” DRIVE BAY * 2
ATX / PS2 PSU (OPTION)
2.5” DRIVE BAY * 1
FAN FILTER (SG13B ONLY)
12025 FAN * 1 OR 14025 FAN (OPTION)
EXPANSION SLOTS * 2
MOTHERBOARD
(Mini-DTX, Mini-ITX) (OPTION)
POWER BUTTON
RESET BUTTON
USB 3.0 * 2 +
SPK + MIC
USB 3.0 * 2 +
SPK + MIC
PVC - FILTER
POWER BUTTON
RESET BUTTON
PVC - FILTER
(SG13B)
(SG13B-Q)
SCREW - FT - M3 * 4 - BK
BUNCH WIRE SET
SCREW - P / W - M3 * 6 - BK
SCREW - I - 6 - 32 * 5-BK
FAN - RUBBER - 10 - G6

SUGO Series SG13
Exterior Overview
TOP
BOTTOM
FRONT
BACK
RIGHT SIDELEFT SIDE
3
FRONT
SG13B SG13B-Q

SUGO Series SG13
4
Installation Chart
have all components collected
check that all components do not have compatibility problems with each other or with the case
if possible, assemble the components outside the case first to make sure they are working
keep the motherboard manual ready for reference during installation
prepare a Philips screwdriver.
1
2
3
4
5
Before you begin, please make sure that you
01
Bitte entfernen Sie die Schrauben, die die obere Abdeckung halten, mit einem Schraubendreher; ziehen Sie die Abdeckung dann nach hinten und
nehmen Sie sie nach außen vom Gehäuse ab.
Por favor, quite los tornillos que sujetan la cubierta superior con un destornillador y luego tire hacia atrás y levántela apartándola del chasis.
Utilizzando un cacciavite, rimuovere le viti che fissano il coperchio superiore, quindi tirarlo indietro e sollevarlo allontanandolo dal telaio.

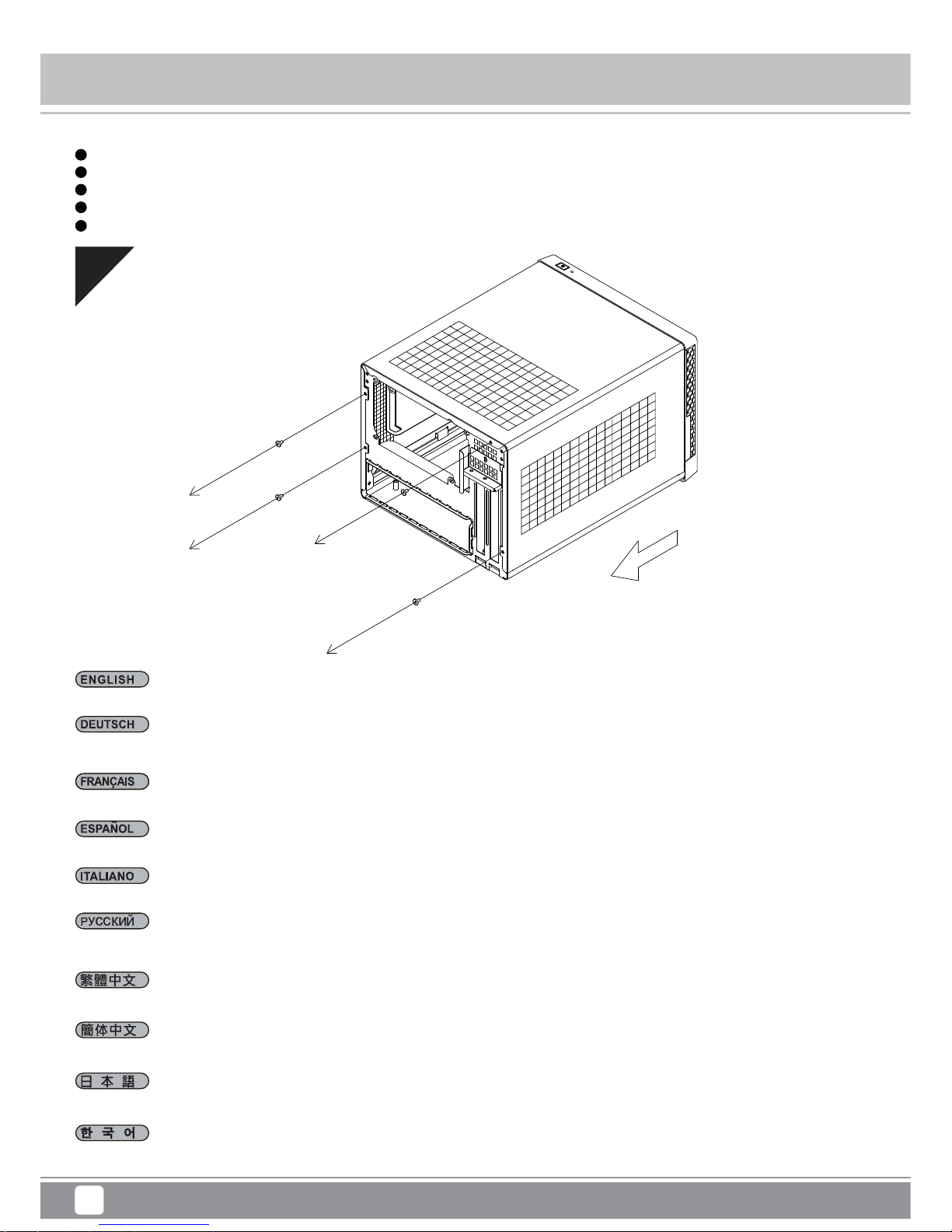

Please remove the screws holding the top cover with a screw driver, and then pull it toward the back and lift it outward away from chassis.
Спомощью отвертки удалите винты, крепящие верхнюю крышку, азатем потяните ее назад и, подняв внаправлении наружу, снимите с
корпуса.
請以螺絲起子卸下鎖固上蓋的螺絲，向後拉後再自機箱向上取出。
请以螺丝起子卸下锁固上盖的螺丝，向后拉后再自机箱向上取出。
스크루드라이버를 사용하여 상부 커버를 고정하는 나사를 푼 후 커버를 뒤쪽으로 당기고 바깥쪽으로 들어올려 섀시에서 분리합니다.
上面カバーを固定しているネジをドライバーで外し、後方に引き上げてケースから取り外します。
Veuillez retirer les vis qui retiennent le couvercle supérieur avec un tournevis, puis le tirer vers l'arrière et le soulever vers l'extérieur du châssis.

5
Installation Chart
02
Entfernen Sie die Schrauben, die die Festplattenhalterung halten, wie abgebildet mit einem Schraubendreher; nehmen Sie dann den Käfig aus dem
Gehäuse.
Quite los tornillos que sujetan el bracket para discos duros con un destornillador tal y como se muestra, luego saque la carcasa del chasis.
Rimuovere le viti che fissano il supporto del disco rigido utilizzando un cacciavite come mostrato, quindi estrarre la gabbia dal telaio.

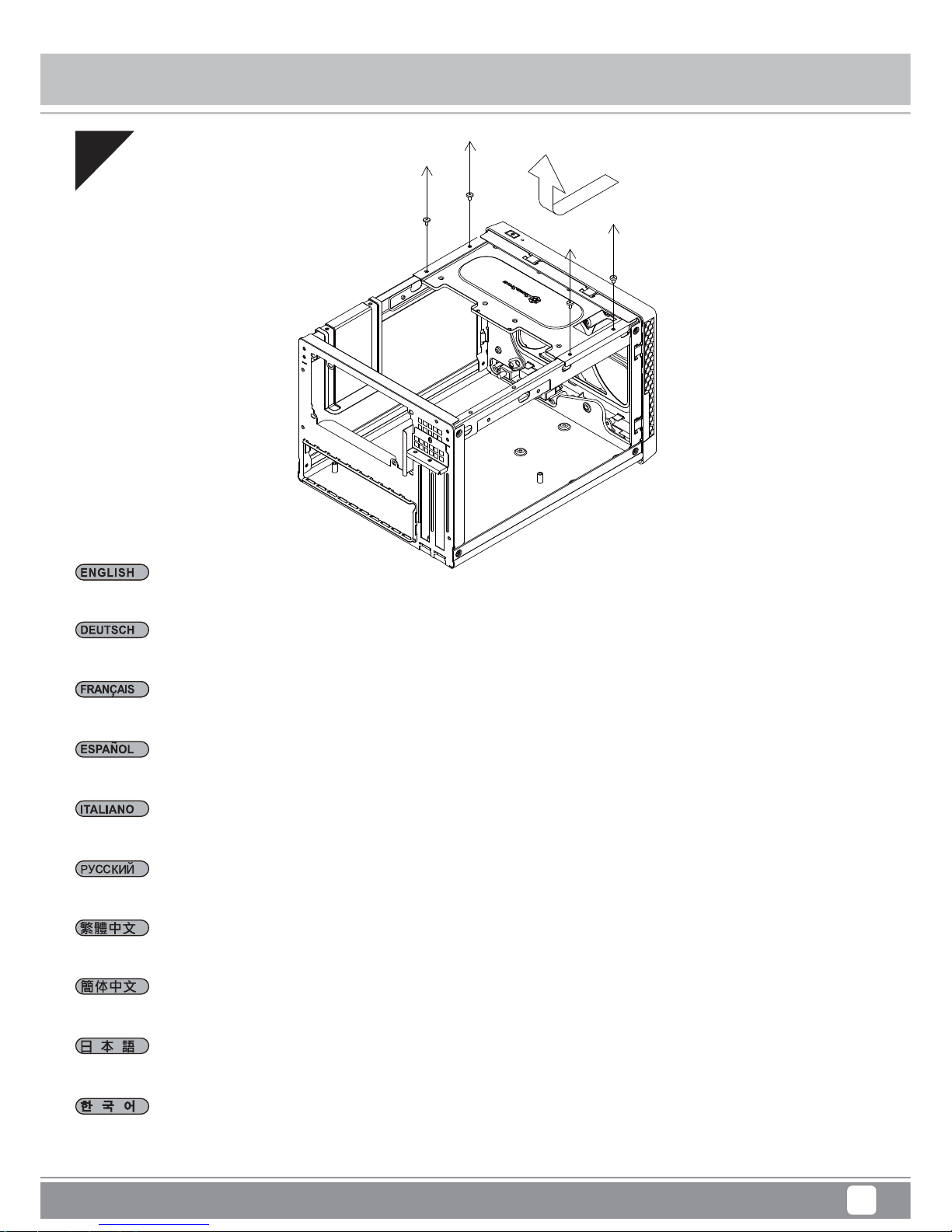

Remove the screws holding the hard drive bracket with a screw driver as shown, then remove the cage outward from the chassis.
Спомощью отвертки отверните винты крепления кронштейна жесткого диска, затем извлеките отсек из корпуса.
請依圖示先以螺絲起子將鎖固硬碟架的螺絲卸下，再將硬碟架自機殼中取出。
请依图标先以螺丝起子将锁固硬盘架的螺丝卸下，再将硬盘架自机壳中取出。
그림과 같이 스크루드라이버를 사용하여 하드 드라이브 브래킷을 고정하는 나사를 푼 후, 케이지를 섀시로부터 분리하여 꺼냅니다.
図のようにドライバーでハードディスクブラケットを固定しているネジを取り外してから、ケースからケージを取り出します。
Retirez les vis de fixation du support de disque dur à l'aide d'un tournevis, comme indiqué, puis retirez la cage vers l'extérieur du châssis.
SUGO Series SG13

6
Installation Chart
03
Entfernen Sie die Frontblende.
Retire el panel frontal.
Rimuovere il pannello frontale.
Remove front panel.
Снимите лицевую панель.
拆卸前面板。
拆卸前面板。
전면 패널을 분리합니다.
フロントパネルを取り外します。
Enlevez le panneau frontal.
SUGO Series SG13

7
Installation Chart
04
Installieren Sie das Motherboard im Gehäuse.
Instale la placa base en el chasis.
Installare la scheda madre nel telaio.

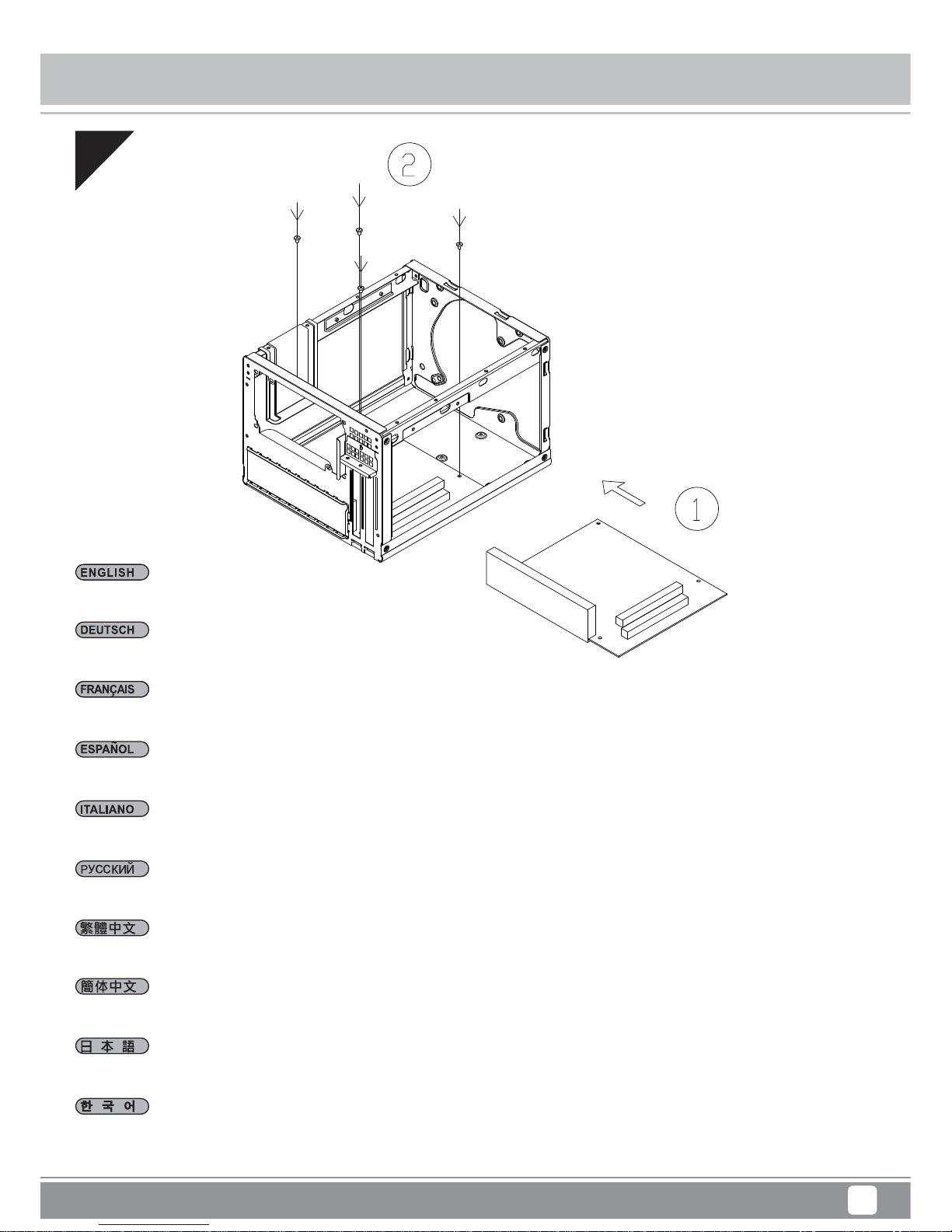

Install motherboard into the chassis.
Установите системную плату вкорпус.
將主機板安裝上機殼。
将主板安装上机壳。
메인보드를 섀시에 설치합니다.
ケースにマザーボードを装着します。
Installez la carte mère sur le châssis.
SUGO Series SG13

8
Installation Chart
05
Installieren Sie das 2,5-Zoll-Laufwerk an der Bodenplatte.
Instale el dispositivo de 2,5” en el panel inferior.
Installare l’unità da 2,5” sul pannello inferiore.

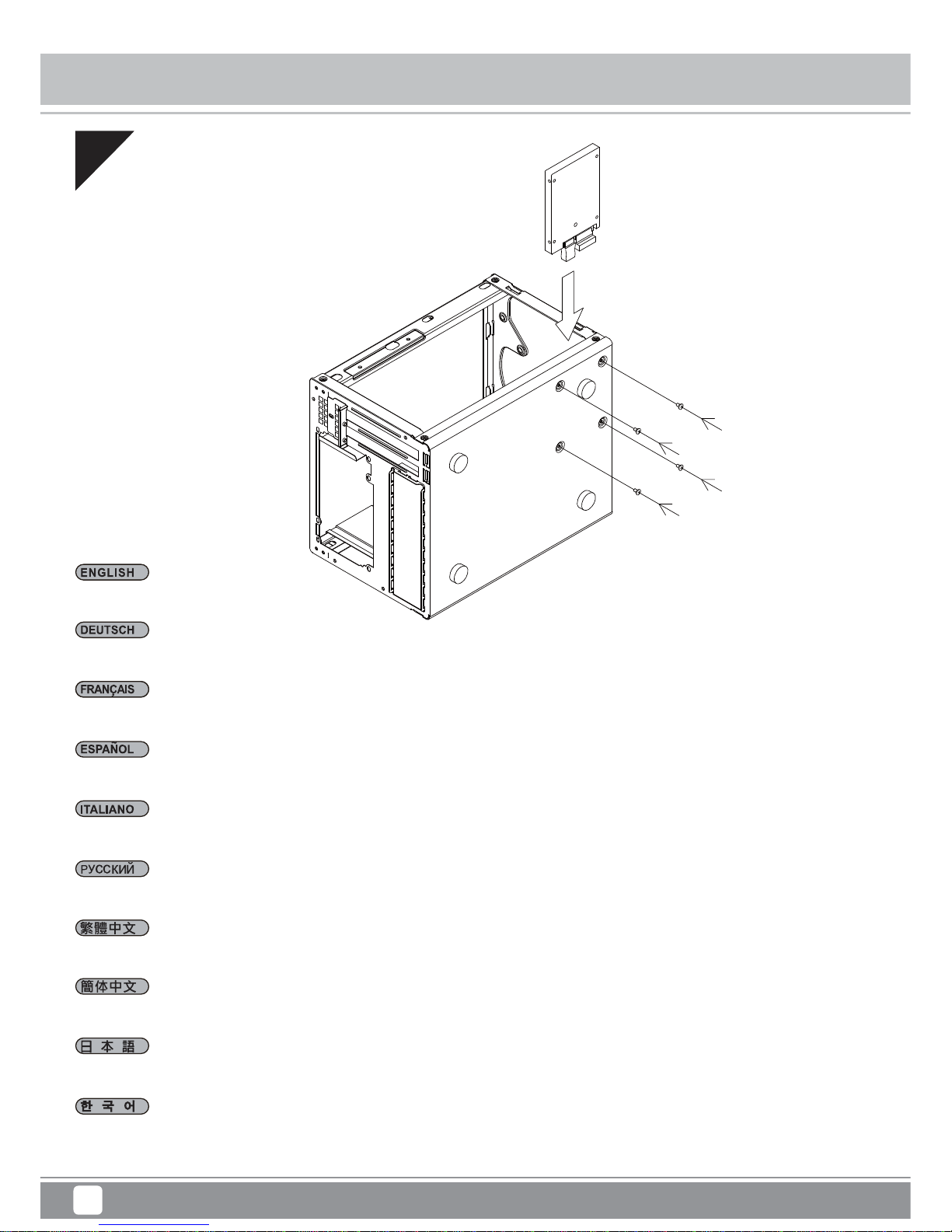

Install 2.5” drive onto the bottom panel.
Установите 2,5-дюймовый привод на нижнюю панель.
安裝底板的2.5吋硬碟。
安装底板的2.5吋硬盘。
2.5” 드라이브를 하단 패널에 설치합니다.
2.5"ドライブを底部パネル上にインストールします。
Installez le lecteur 2,5" sur le panneau inférieur.
SUGO Series SG13

SUGO Series SG13
9
Installation Chart
06
Wenn Sie einen Alles-in-Einem-Flüssigkeitskühler oder einen frontseitigen Lüfter nutzen möchten, installieren Sie diesen bitte jetzt.
Si desea usar refrigeración líquida multifunción o un ventilador frontal, por favor instálelos ahora.
Se si vuole utilizzare un sistema di raffreddamento a liquido all-in-one, oppure una ventola frontale, eseguirne adesso l’installazione.
If you wish to use all-in-one liquid cooler or a front fan, please install it now.
Если вы собираетесь использовать моноблочный кулер сжидкостным охлаждением или передний вентилятор, сразу установите его.
如果您需要安装一体式水冷或前风扇，建议您于此时安装。
如果您需要安裝一體式水冷或前風扇，建議您於此時安裝。
일체형 수냉식 쿨러 또는 전면 팬을 사용하려면, 지금 이를 설치하십시오.
オールインワン液冷クーラーまたはフロントファンを利用される場合、この時点でインストールします。
Si vous souhaitez utiliser le refroidisseur liquide tout-en-un ou un ventilateur en façade, veuillez l'installer à présent.

10
Installation Chart
07
Verbinden Sie alle frontseitigen Ein-/Ausgänge.
Conecte todos los conectores frontales E/S.
Collegare tutti i connettori I/O frontali.
Connect all front I/O connectors.
Подключите все разъемы ввода/вывода на передней панели.
建議您此時連接前置I/O線材。
建议您此时连接前置I/O线材。
모든 전면 I/O 커넥터를 연결합니다.
すべてのフロントI/Oコネクタを接続します。
Connectez tous les connecteurs d'E/S en façade.
SUGO Series SG13

SUGO Series SG13
11
Installation Chart
08
Aufgrund des beschränkten Platzes zwischen Erweiterungskarte und Netzteilbereich sollten Sie das Netzteil vor der Erweiterungskarte im Gehäuse
installieren.
Debido al límite del espacio interno entre la tarjeta de expansión y la zona de la fuente de alimentación, le recomendamos instalar la fuente de
alimentación en el chasis antes de la tarjeta de expansión.
A causa dello spazio interno limitato tra la scheda di espansione e l’area dell’alimentatore, si raccomanda di installare nel telaio prima l'alimentatore
e poi la scheda di espansione.

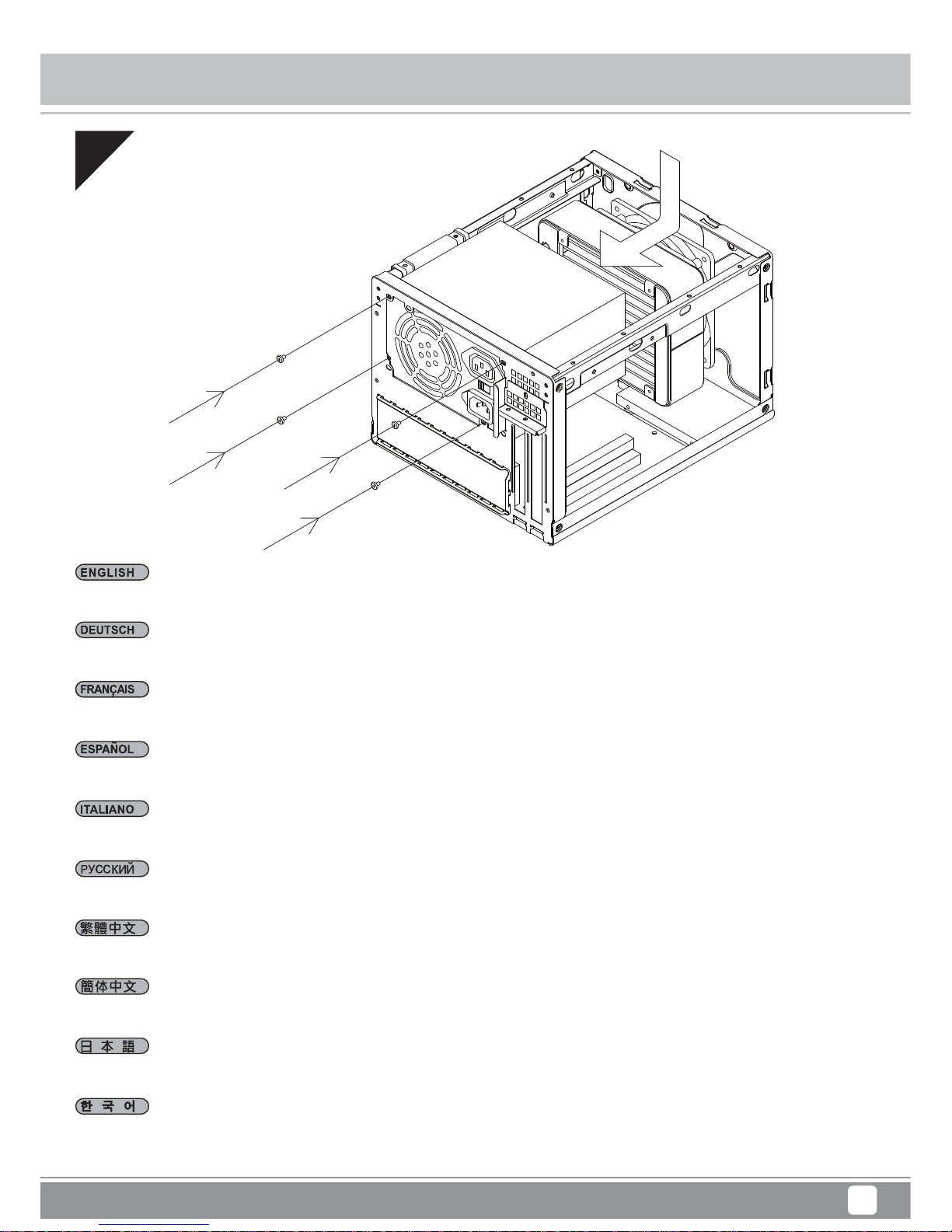

Due to limited internal space between expansion card and power supply area, we recommend to install power supply into the chassis before expansion
card.
Ввиду ограниченности пространства между картой расширения изоной блока питания мы рекомендуем сначала установить блок питания
вкорпус, азатем карту расширения.
請先將電源供應器安裝至機殼。由於機殼內部安裝空間有限，顯示卡與電源供應器距離過近，不建議您先安裝顯示卡。
请先将电源供应器安装至机壳。由于机壳内部安装空间有限，显示卡与电源供应器距离过近，不建议您先安装显示卡。
확장 카드와 전원 공급장치 영역 간의 내부 공간이 제한되어 있기 때문에, 당사에서는 먼저 전원 공급장치를 섀시에 설치한 후 확장 카드를 나중에
설치할 것을 권장합니다.
拡張カードと電源の間のスペースが限られているので、拡張カードの前にケースに電源をインストールするようお勧めします。
En raison de la limite d'espace interne entre la carte d'extension et la zone du bloc d'alimentation, nous vous recommandons d'installer l'alimentation
dans le châssis avant la carte d'extension.

12
Installation Chart
09
Installieren Sie 2,5 / 3,5-Zoll-Festplatten im Festplattenkäfig.
Instale los dispositivos de 2,5” / 3,5” en la carcasa para dispositivos.
Installare le unità da 2,5” / 3,5” nella gabbia del disco rigido.
Install 2.5” or 3.5” drives into drive cage.
Установите вотсек приводов 2,5-дюймовые / 3,5-дюймовые диски.
將2.5吋或3.5吋硬碟安裝至硬碟架。
将2.5吋或3.5吋硬盘安装至硬盘架。
2.5” / 3.5” 드라이브를 드라이브 케이지에 설치합니다.
ドライブケージに2.5"/3.5"ドライブをドライブケージにインストールします。
Installez les disques 2,5" / 3,5" dans la cage des lecteurs.
SUGO Series SG13

SUGO Series SG13
13
Installation Chart
10
Bringen Sie den bestückten Festplattenkäfig wieder im Gehäuse an.
Reinstale la carcasa para dispositivos con el montaje completo de nuevo en el chasis.
Reinstallare nel telaio la gabbia con disco rigido.
Reinstall completed drive cage assembly back into the chassis.
Установите заполненный отсек приводов обратно вкорпус.
將硬碟架連同硬碟裝回機殼。
将硬盘架连同硬盘装回机壳。
완료된 드라이브 케이지 어셈블리를 섀시에 도로 설치합니다.
組立てられたドライブケージアセンブリをケースへ戻します。
Réinstallez l'ensemble de la cage avec les lecteurs dans le châssis.

14
Installation Chart
11
Schließen Sie alle restlichen Kabel an.
Conecte todos los cables restantes.
Collegare tutti i cavi rimanenti.
Connect all remaining cables.
Подключите остальные кабели.
連接所有排線。
连接所有扁平电缆。
남아 있는 모든 케이블을 연결합니다.
残りのケーブルを全て接続します。
Connectez tous les câbles restants.
SUGO Series SG13

SUGO Series SG13
15
Installation Chart
12
Installieren Sie nach Erforderlichkeit eine Grafik- oder Erweiterungskarte. Falls die Karte, die Sie nutzen möchten, aufgrund ihrer Länge nicht durch
die Seite des Gehäuses passt, können Sie sie alternativ durch die Frontblende des Gehäuses installieren.
Instale la tarjeta gráfica o de expansión según sea necesario. Si la tarjeta que desea usar es demasiado larga para pasar a través del lateral del
chasis, como alternativa puede instalarla a través del panel frontal de la carcasa.
Installare scheda video o la scheda di espansione come necessario. Se la scheda che si vuole utilizzare è troppo lunga da montare lungo il lato del
telaio, è possibile anche installarla dal pannello frontale del case.

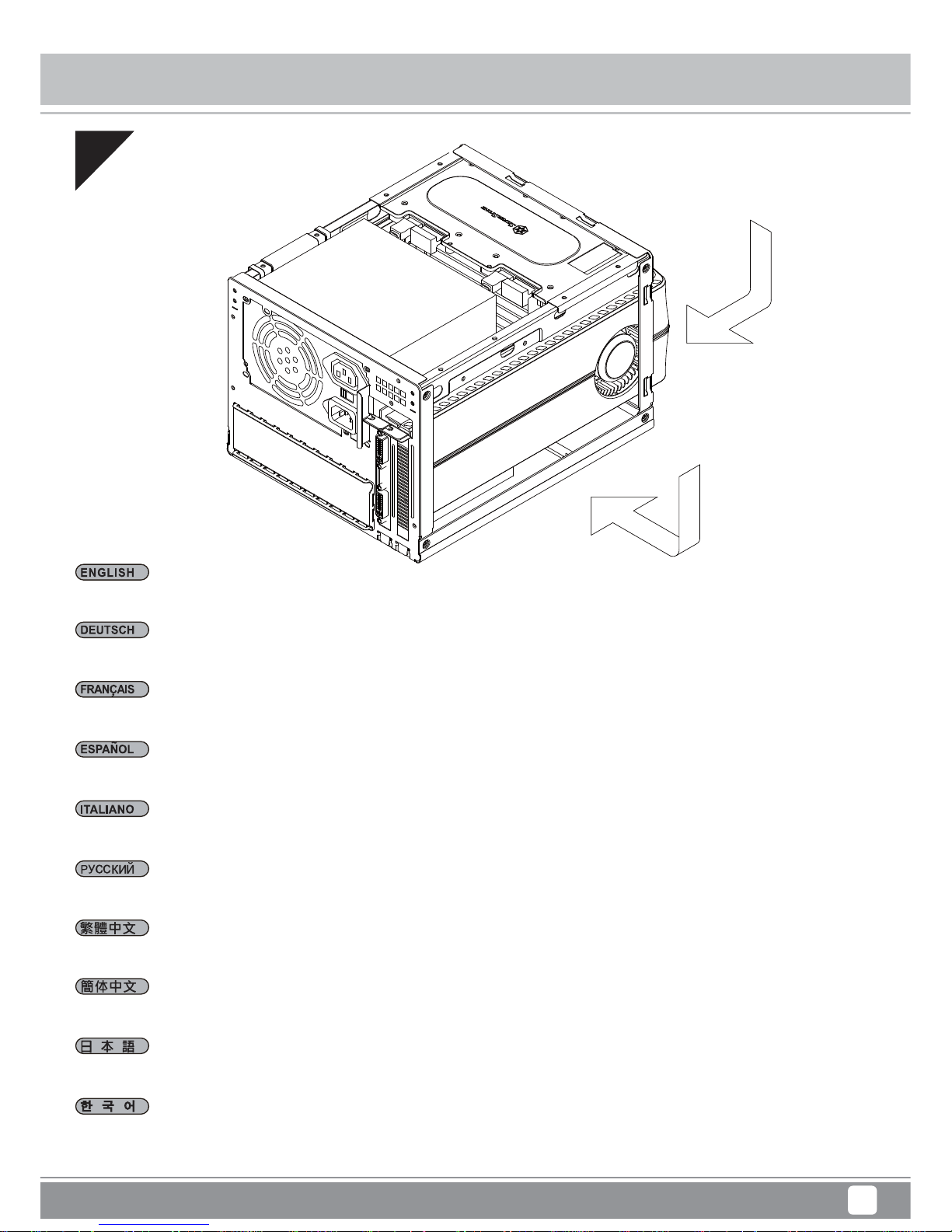

Install graphics or expansion card as needed. If the card you wish to use is too long to fit through the side of the chassis, you can alternatively install
it through the front panel of the case.
При необходимости установите графическую карту или карту расширения. Если устанавливаемая карта слишком длинная ине проходит
через боковую сторону корпуса, ее можно установить через лицевую панель.
安裝顯示卡或擴充卡，如果顯示卡長度太長難以從側邊放入機殼，建議您可以從前面放入。
安装显示卡或扩充卡，如果显示卡长度太长难以从侧边放入机壳，建议您可以从前面放入。
필요한 경우 그래픽 카드 또는 확장 카드를 설치합니다. 사용하려는 카드가 너무 길어 섀시의 측면을 통해 넣을 수 없는 경우, 케이스의 전면 패널을
통해 이를 설치할 수 있습니다.
必要に応じてグラフィックスまたは拡張カードを装着します。使用するカードがケース側面からは長過ぎて入らない場合、ケースのフロントパネ
ルからインストールすることができます。
Installez les cartes graphique ou d'extension si nécessaire. Si la carte que vous souhaitez utiliser est trop longue pour tenir sur le côté du châssis,
vous pouvez également l'installer via le panneau avant du boîtier.

16
Installation Chart
13
Schließen Sie die Frontblende.
Cierre el panel frontal.
Chiudere il pannello frontale.
Close the front panel.
Закройте лицевую панель.
蓋上前面板。
盖上前面板。
전면 패널을 닫습니다.
フロントパネルを閉じます。
Fermez le panneau frontal.
SUGO Series SG13

SUGO Series SG13
17
Installation Chart
14
Bringen Sie die Halterung des Erweiterungskartensteckplatzes wieder an und befestigen Sie sie mit Schrauben.
Reinstale el enganche del zócalo de la tarjeta de expansión y fíjelo con tornillos.
Reinstallare il supporto dell’alloggio per schede di espansione e fissarlo con le viti.

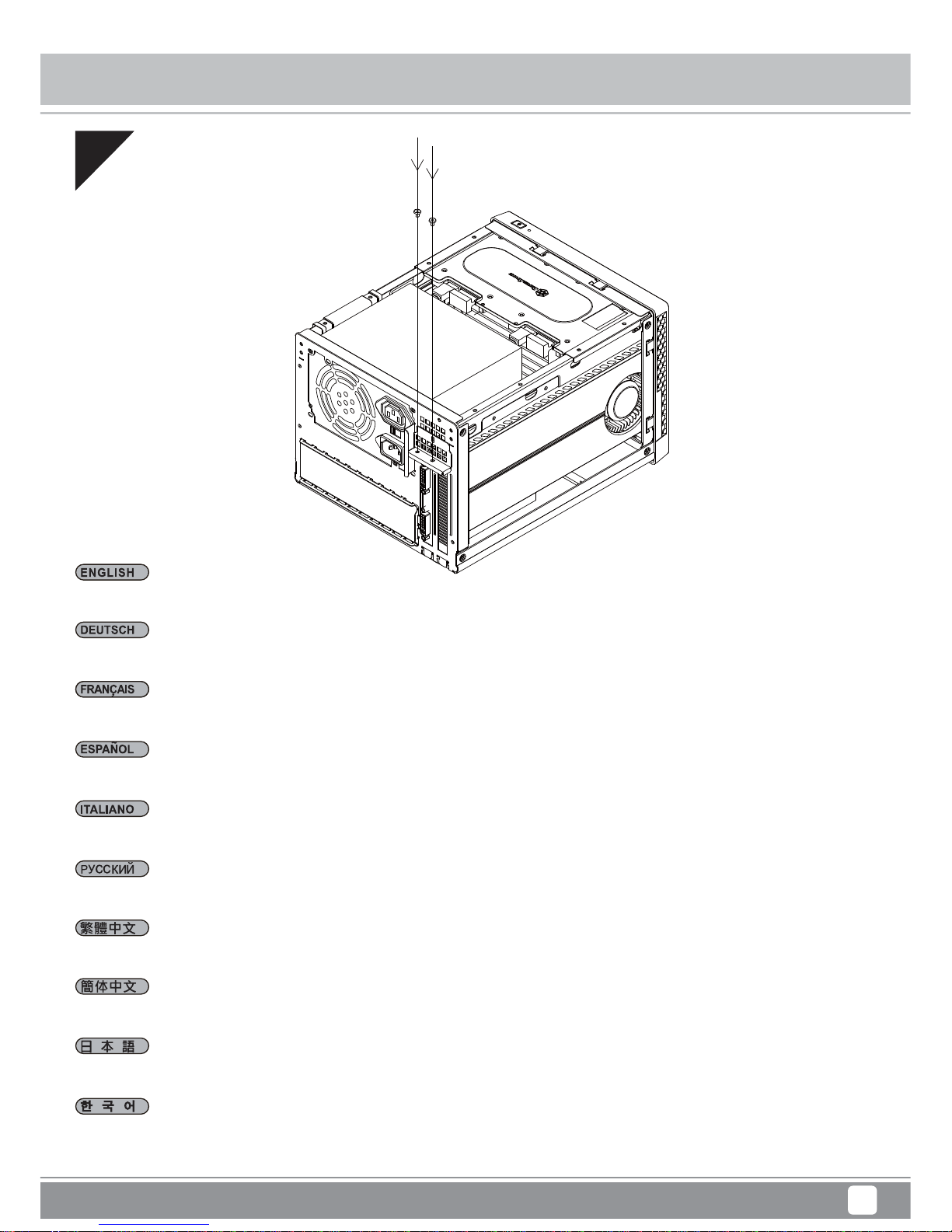

Re-install expansion card slot holder and secure with screws.
Установите фиксатор слота карты расширения на место изакрепите винтами.
請裝回顯示卡槽檔板並以螺絲鎖固。
请装回显示卡槽档板并以螺丝锁固。
확장 카드 슬롯 홀더를 도로 설치하고 나사를 사용하여 고정합니다.
拡張カード・スロットホルダーを戻してから、ネジで固定します。
Réinstallez le support de l'emplacement de la carte d'extension et fixez-le avec des vis.

18
Installation Chart
15
Stellen Sie sicher, dass alle Kabel und Anschlüsse installiert sind; bringen Sie die obere Abdeckung dann wieder an und befestigen Sie sie mit
Schrauben.
Asegúrese de nuevo de que todos los cables y conectores están instalados, luego vuelva a montar la cubierta superior y fíjela con tornillos.
Assicurarsi ancora una volta che tutti i cavi ed i connettori siano stati installati, quindi rimettere il coperchio superiore e fissarlo con le viti.
Make sure again that all cables and connectors are installed, then remount the top cover and secure with screws.
Проверьте подключение всех кабелей иразъемов, после чего установите верхнюю крышку изакрепите ее винтами.
請確認所有必需線材與線路都已連接後，將上蓋裝回機殼並以螺絲鎖固。
请确认所有必需线材与线路都已连接后，将上盖装回机壳并以螺丝锁固。
모든 케이블과 커넥터가 설치되었는지 다시 확인한 후, 상부 커버를 도로 장착하고 나사로 고정합니다.
全てのケーブルとコネクタが装着されていることをもう一度確認してから、トップカバーを戻し、ネジで固定します。
Assurez-vous de nouveau que tous les câbles et connecteurs sont installés, puis remontez le capot supérieur et fixez-le avec des vis.
SUGO Series SG13
