Singercon CON.LMHZ36/10/RGBW User manual

expondo.de
BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽITÍ
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
LED MOVING HEAD ZOOM
USER MANUAL

2 3
19.05.2020
PRODUKTNAME ZOOM LED MOVING HEAD
PRODUCT NAME LED MOVING HEAD ZOOM
NAZWA PRODUKTU GŁOWA RUCHOMA LED ZOOM
NÁZEV VÝROBKU OTOČNÁ HLAVA LED ZOOM
NOM DU PRODUIT LYRE LED ZOOM
NOME DEL PRODOTTO TESTA MOBILE ZOOM LED
NOMBRE DEL PRODUCTO CABEZAL MÓVIL ZOOM LED
MODELL
CON.LMHZ-36/10/RGBW
CON.LMH-7/10/RGBW
PRODUCT MODEL
MODEL PRODUKTU
MODEL VÝROBKU
MODÈLE
MODELLO
MODELO
IMPORTEUR
EXPONDO POLSKA SP. Z O.O. SP. K.
IMPORTER
IMPORTER
DOVOZCE
IMPORTATEUR
IMPORTATORE
IMPORTADOR
ADRESSE VON IMPORTEUR
UL. NOWY KISIELIN-INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU
IMPORTER ADDRESS
ADRES IMPORTERA
ADRESA DOVOZCE
ADRESSE DE L'IMPORTATEUR
INDIRIZZO DELL'IMPORTATORE
DIRECCIÓN DEL IMPORTADOR
INHALT | CONTENT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO
3
9
14
20
26
32
38
DEUTSCH
ENGLISH
POLSKI
ČESKY
FRANÇAIS
ITALIANO
ESPAÑOL
DE
BEDIENUNGSANLEITUNG
TECHNISCHE DATEN
Parameter Werte
Produktname Zoom Led Moving Head
Modell CON.LMHZ-
36/10/RGBW CON.LMH- 7/10/RGBW
Nennspannung [V~]/
Frequenz [Hz] 230/50
Nennleistung [W] 400 80
Schutzart IP IP20
Abmessungen [mm] 350x220x440 175x175x240
Gewicht [kg] 9,15 2,95
Temperatur [°C] tc=60 / ta. 45
Minimaler Abstand zu
brennbaren Elementen [m] 0,5
Lichtquelle 36x10W LED
4in1 7x10 LED RGBW 4in1
Farbe RGBW
farbmischung unbegenzter
Abstrahlwinkel [°] Pan/Tilt:
540/270 Pan/Tilt: 540/180
Für einen langen und zuverlässigen Betrieb des Geräts
muss auf die richtige Handhabung und Wartung
entsprechend den in dieser Anleitung angeführten
Vorgaben geachtet werden. Die in dieser Anleitung
angegebenen technischen Daten und die Spezikation sind
aktuell. Der Hersteller behält sich das Recht vor, im Rahmen
der Verbesserung der Qualität Änderungen vorzunehmen.
Unter Berücksichtigung des technischen Fortschritts und
der Geräuschreduzierung wurde das Gerät so entworfen
und produziert, dass das infolge der Geräuschemission
entstehende Risiko auf dem niedrigsten Niveau gehalten
wird.
ERLÄUTERUNG DER SYMBOLE
1. ALLGEMEINE BESCHREIBUNG
Diese Anleitung ist als Hilfe für eine sichere und zuverlässige
Nutzung gedacht. Das Produkt wurde strikt nach den
technischen Vorgaben und unter Verwendung modernster
Technologien und Komponenten sowie unter Wahrung der
höchsten Qualitätsstandards entworfen und angefertigt.
VOR INBETRIEBNAHME MUSS DIE ANLEITUNG
GENAU DURCHGELESEN UND VERSTANDEN
WERDEN.
Nur zur Verwendung in geschlossenen Räumen.
Ersetzen Sie alle rissigen bzw. defekten
Schutzbildschirme.
Schauen Sie nicht direkt in den Lichtstrahl.
Nicht auf brennbaren Oberächen montieren.
Halten Sie einen Mindestabstand von 0,5 m zu
allen Außenächen des Geräts von brennbaren
Materialien ein.
Die originale Anweisung ist die deutschsprachige Fassung.
Sonstige Sprachfassungen sind Übersetzungen aus der
deutschen Sprache.
2. NUTZUNGSSICHERHEIT
HINWEIS! In der vorliegenden Anleitung sind
Beispielbilder vorhanden, die vom tatsächlichen
Aussehen das Produkt abweichen können.
ACHTUNG! Lesen Sie alle Sicherheitshinweise und
alle Anweisungen durch. Die Nichtbeachtung der
Warnungen und Anweisungen kann zu elektrischen
Schlägen, Feuer und/oder schweren Verletzungen bis
hin zum Tod führen.
Die Begrie „Gerät“ oder „Produkt“ in den Warnungen und
Beschreibung des Handbuchs beziehen sich auf Zoom Led
Moving Head.
2.1. ELEKTRISCHE SICHERHEIT
a) Der Gerätestecker muss mit der Steckdose kompatibel
sein. Ändern Sie den Stecker in keiner Weise.
Originalstecker und passende Steckdosen vermindern
das Risiko eines elektrischen Schlags.
b) Vermeiden Sie das Berühren von geerdeten
Bauteilen wie Rohrleitungen, Heizkörpern, Öfen und
Kühlschränken. Es besteht das erhöhte Risiko eines
elektrischen Schlags, wenn Ihr Körper durch nasse
Oberächen und in feuchter Umgebung geerdet ist.
Wasser, das in das Gerät eintritt, erhöht das Risiko von
Beschädigungen und elektrischen Schlägen.
c) Berühren Sie das Gerät nicht mit nassen oder feuchten
Händen.
d) Verwenden Sie das Kabel nicht in unsachgemäßer
Weise. Verwenden Sie es niemals zum Tragen
des Geräts oder zum Herausziehen des Steckers.
Halten Sie das Kabel von Hitze, Öl, scharfen Kanten
oder beweglichen Teilen fern. Beschädigte oder
geschweißte Kabel erhöhen das Risiko eines
elektrischen Schlags.
e) Wenn sich die Verwendung des Geräts in feuchter
Umgebung nicht verhindern lässt, verwenden Sie
einen Fehlerstromschutzschalter (RCD). Mit einem
RCD verringert sich das Risiko eines elektrischen
Schlags.
f) Es ist verboten, das Gerät zu verwenden, wenn
das Netzkabel beschädigt ist oder oensichtliche
Gebrauchsspuren aufweist. Ein beschädigtes
Netzkabel sollte von einem qualizierten Elektriker
oder vom Kundendienst des Herstellers ersetzt
werden.
g) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht
in Wasser oder andere Flüssigkeiten, um einen
Stromschlag zu vermeiden. Verwenden Sie das Gerät
nicht auf nassen Oberächen.
Das Produkt erfüllt die geltenden
Sicherheitsnormen.
Gebrauchsanweisung beachten.
Recyclingprodukt.
ACHTUNG!, WARNUNG! oder HINWEIS!, um auf
bestimmte Umstände aufmerksam zu machen
(allgemeines Warnzeichen).
ACHTUNG! Warnung vor elektrischer Spannung!
ACHTUNG! Heiße Fläche. Verbrennungsgefahr!

4 5
19.05.2020
1. Basis mit Stuerpaneel (auf der Vorderseite) und
Netzkabel und DMX-Eingang (auf der Rückseite)
(CON.LMHZ-36/10 / RGBW hat auch einen Ein / Aus-
Schalter)
2. Beweglicher Gri
3. Kopf
3.2. VORBEREITUNG ZUR VERWENDUNG
ARBEITSPLATZ DES GERÄTES
VerwendenSiedasGerätnichtbeiUmgebungstemperaturen
über 40°C sein und einer relativen Luftfeuchtigkeit
über 85%. Stellen Sie das Gerät so auf, dass eine gute
Luftzirkulation gewährleistet ist. Es ist auf allen Seiten
ein Abstand von mindestens 50 cm einzuhalten. Halten
Sie das Gerät von heißen Flächen fern. Das Gerät sollte
immer auf einer ebenen, stabilen, sauberen, feuerfesten
und trockenen Oberäche und außerhalb der Reichweite
von Kindern und Personen mit eingeschränkten geistigen,
sensorischen und psychischen Fähigkeiten verwendet
werden. Stellen Sie sicher, dass der Netzstecker jederzeit
zugänglich und nicht verdeckt ist. Achten Sie darauf, dass
die Stromversorgung des Gerätes den Angaben auf dem
Produktschild entspricht.
ACHTUNG: Wenn die Geräte auf einer Rampe oder einer
anderen Struktur montiert wurden, muss sie so gesichert
werden, dass sie nicht direkt unter den LED-Köpfen
hindurchgeführt werden können
AUFBAU DES GERÄTES
Das Gerät kann auf einer Beleuchtungsrampe montiert
werden. Stellen Sie vor dem Zusammenbau sicher, dass
die Struktur, an der das Gerät befestigt ist, stabil ist
und die Tragfähigkeit das 10-fache des Gewichts des
Geräts betragen sollte. Um das Gerät an einer Rampe zu
montieren, schrauben Sie den Stecker an die Basis und
einen speziellen Haken an den Stecker. Stellen Sie vor
dem Start sicher, dass die Baugruppe korrekt ist und die
Schrauben fest angezogen sind. Verwenden Sie bei der
Installation und Verwendung des Geräts auf einer Rampe
ein Sicherheitskabel mit einer Stärke von 12-mal dem
Gewicht des Geräts.
Ein Beispiel für die korrekte Installation des LED-Kopfes auf
der Beleuchtungsrampe:
3.3. ARBEIT MIT DEM GERÄT
Achtung: Das Gerät verfügt über eine Speicherfunktion.
Drücken Sie nach dem Einstellen des gewünschten
Lichteekts die ENTER-Taste. Nach dem nächsten Start
wird das Gerät mit der zuvor eingestellten Funktion
eingeschaltet.
DE
h) ACHTUNG LEBENSGEFAHR! Tauchen und Halten Sie
das Gerät während des Reinigens oder des Betriebes
nie in Wasser oder andere Flüssigkeiten.
i) Lassen Sie das Gerät nicht nass werden. Gefahr eines
elektrischen Schlags!
2.2. SICHERHEIT AM ARBEITSPLATZ
a) Im Falle eines Schadens oder einer Störung sollte das
Gerät sofort ausgeschaltet und dies einer autorisierten
Person gemeldet werden.
b) Das Produkt darf nur vom Hersteller repariert werden.
Reparieren Sie es nicht selbst!
c) Zum Löschen des Gerätes bei Brand oder Feuer, nur
Pulverfeuerlöscher oder Kohlendioxidlöscher (CO2)
verwenden.
d) Verwenden Sie das Gerät in einem gut belüfteten
Bereich.
e) Bewahren Sie die Gebrauchsanleitung für den
weiteren Gebrauch auf. Sollte das Gerät an Dritte
weitergegeben werden, muss die Gebrauchsanleitung
mit ausgehändigt werden.
f) Verpackungselemente und kleine Montageteile
außerhalb der Reichweite von Kindern aufbewahren.
g) Halten Sie das Gerät von Kindern und Tieren fern.
h) Im Laufe der Nutzung dieses Werkzeugs einschlieβlich
anderer Werkzeuge soll man sich nach übrigen
Betriebsanweisungen richten.
2.3. PERSÖNLICHE SICHERHEIT
a) Es ist nicht gestattet, das Gerät im Zustand der
Ermüdung, Krankheit, unter Einuss von Alkohol,
Drogen oder Medikamenten zu betreiben, wenn das
die Fähigkeit das Gerät zu bedienen, einschränkt.
b) Das Gerät darf nicht von Kindern oder Personen
mit eingeschränkten physischen, sensorischen und
geistigen Fähigkeiten oder ohne entsprechende
Erfahrung und entsprechendes Wissen bedient
werden. Dies ist nur unter Aufsicht einer für die
Sicherheit zuständigen Person und nach einer
Einweisung in die Bedienung der Maschine gestattet.
c) Das Gerät darf nur von körperlich geeigneten
Personen bedient werden, die zu ihrem Benutzen
fähig und entsprechend geschult sind und die
diese Bedienungsanleitung gelesen und verstanden
haben und im Rahmen der Sicherheit und des
Gesundheitsschutzes am Arbeitsplatz geschult
wurden.
d) Das Gerät ist kein Spielzeug. Kinder sollten in der
Nähe des Geräts unter Aufsicht stehen, um Unfälle zu
vermeiden.
2.4. SICHERE ANWENDUNG DES GERÄTS
a) Trennen Sie das Gerät von der Stromversorgung,
bevor Sie mit der Einstellung, Reinigung und Wartung
beginnen. Eine solche vorbeugende Maßnahme
verringert das Risiko einer versehentlichen Aktivierung
des Geräts.
b) Nicht verwendete Werkzeuge sind außerhalb
der Reichweite von Kindern sowie von Personen
aufzubewahren, welche weder das Gerät noch die
Anleitung kennen. In den Händen unerfahrener
Personen können diese Geräte eine Gefahr darstellen.
c) Halten Sie das Gerät stets in einem einwandfreien
Zustand. Prüfen Sie vor jeder Inbetriebnahme, ob
am Gerät und seinen beweglichen Teilen Schäden
vorliegen (defekte Komponenten oder andere
Faktoren, die den sicheren Betrieb der Maschine
beeinträchtigen könnten). Im Falle eines Schadens
muss das Gerät vor Gebrauch in Reparatur gegeben
werden.
d) Halten Sie das Gerät außerhalb der Reichweite von
Kindern.
e) Reparatur und Wartung von Geräten dürfen
nur von qualiziertem Fachpersonal und mit
Originalersatzteilen durchgeführt werden. Nur so wird
die Sicherheit während der Nutzung gewährleistet.
f) Vermeiden Sie Situationen, in denen das Gerät
bei laufendem Betrieb unter schwerer Last stoppt.
Dies kann zu Überhitzung und damit zu einer
Beschädigung des Gerätes führen.
g) Es ist verboten, das Gerät während des Betriebs zu
schieben, umzustellen oder zu drehen.
h) Lassen Sie dieses Gerät während des Betriebs nicht
unbeaufsichtigt.
i) Das Gerät muss regelmäßig gereinigt werden, damit
sich nicht dauerhaft Schmutz festsetzt.
j) Das Gerät ist kein Spielzeug. Reinigung und Wartung
dürfen nicht von Kindern ohne Aufsicht durch eine
erwachsene Person durchgeführt werden..
k) Es ist untersagt, in den Aufbau des Geräts einzugreifen,
um seine Parameter oder Konstruktion zu ändern.
l) Geräte von Feuer – und Wärmequellen fernhalten.
m) Überlasten Sie das Gerät nicht.
n) Die Ventilationsönungen dürfen nicht verdeckt
werden!
o) Bewegen/montieren Sie das Gerät immer an der Basis,
niemals am Ledkopf!
p) Der Kopf erwärmt sich während der Arbeit. Lassen
Sie das Gerät nach dem Ausschalten zur Wartung,
Einstellung oder Demontage und zum Transport
abkühlen.
ACHTUNG! ObwohldasGerätinHinblickaufSicherheit
entworfen wurde und über Schutzmechanismen
sowie zusätzlicher Sicherheitselemente verfügt,
besteht bei der Bedienung eine geringe Unfall-
oder Verletzungsgefahr. Es wird empfohlen, bei der
Nutzung Vorsicht und Vernunft walten zu lassen.
3. NUTZUNGSBEDINGUNGEN
Der bewegliche LED Leuchtkopf ist ein Beleuchtungsgerät,
das nur für Unterhaltungs-, Ausstellungs- und
Architekturzwecke entwickelt wurde. Nicht für die
Beleuchtung zu Hause geeignet. Der LED Leuchtkopf kann
sowohl als Stehgerät als auch auf einer Beleuchtungsrampe
montiert werden.
Für alle Schäden bei nicht sachgemäßer Verwendung
haftet allein der Betreiber.

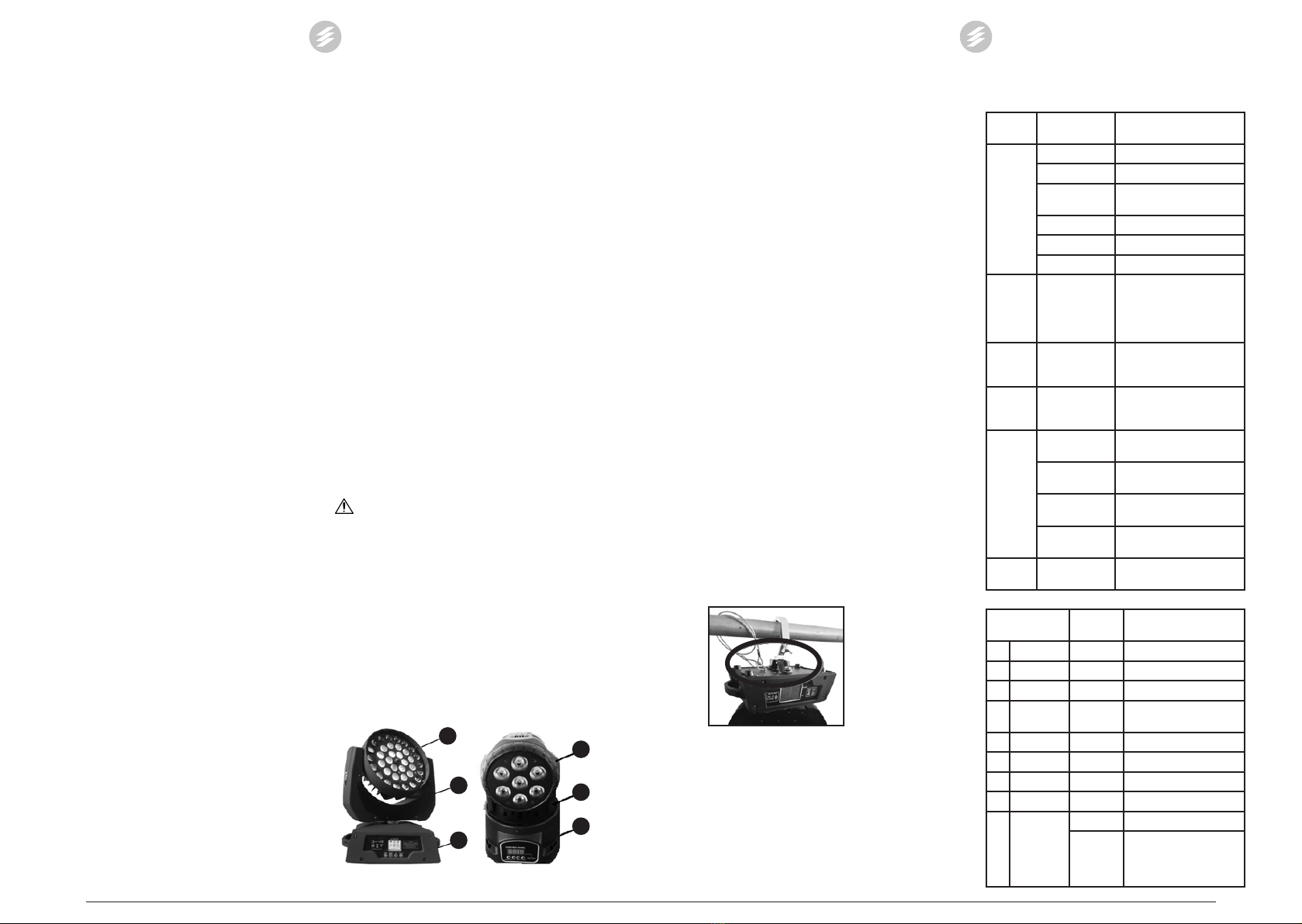

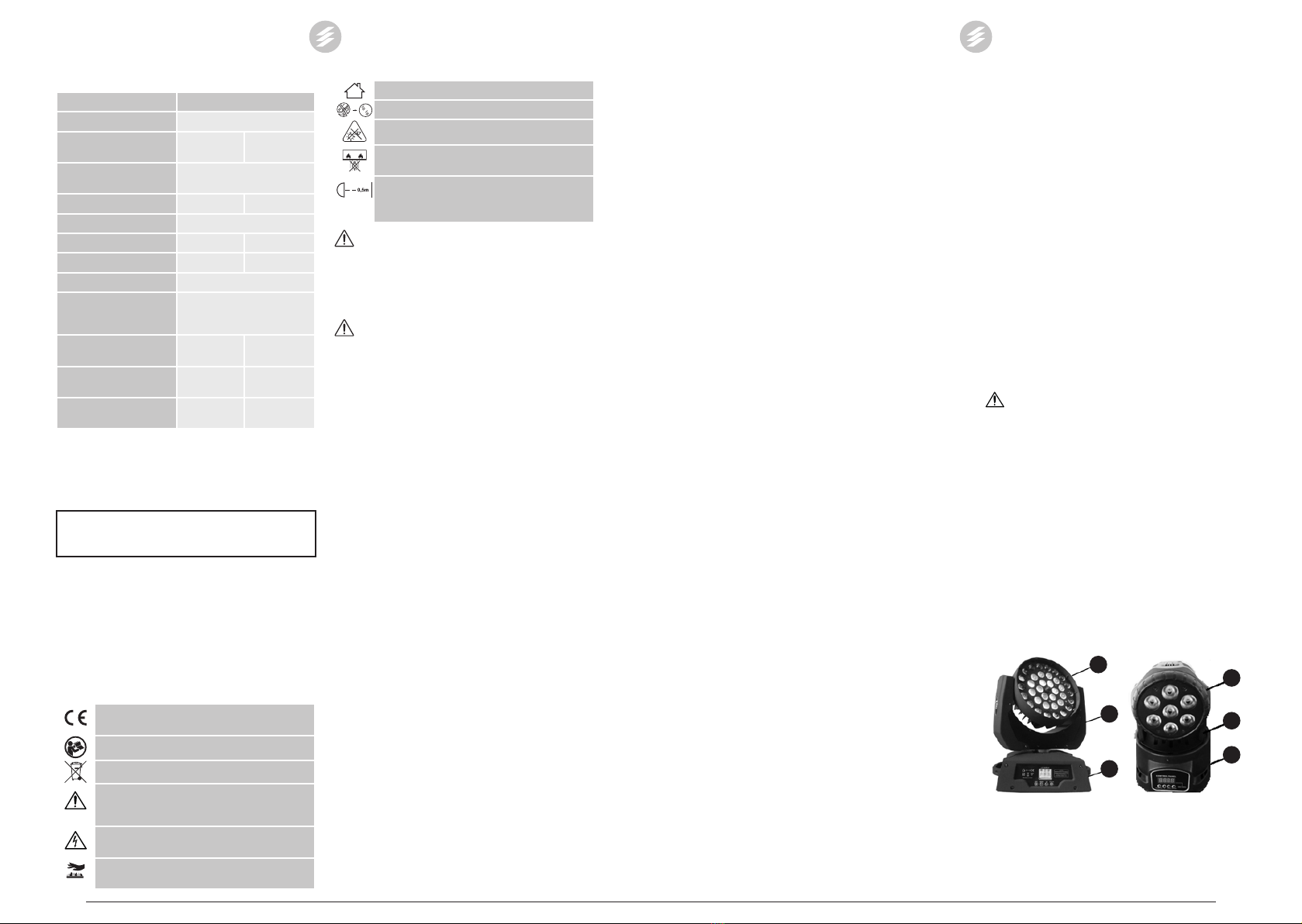

3.1. GERÄTEBESCHREIBUNG
3
2
1
3
2
1
CON.LMHZ-36/10/RGBW CON.LMH-7/10/RGBW
DE
3.3.1. MODELL CON.LMHZ-36/10/RGBW
1) Programmierung
Menu
Funkti-
on
Untergeordne-
te Funktionen Beschreibung
Menu
Reverse Drehung Pan, Tilt
Mic Sense 001-255
No Signal
Mode
Modi: Schnell, langsam,
schallempndlich
Reset Motor Reset
Default Werkseitige
Factory Set Werkseinstellungen
Addr -
Um die Einstellungen zu
ändern, drücken Sie die
UP/DOWN-Taste. Zum
Speichern drücken Sie
ENTER
Disp -
Drücken Sie die ENTER-
Taste, um die Ansicht zu
ändern
En/Ch -
Um die Sprache zu
ändern, drücken Sie
ENTER
Mode
DMX 512
Mode Modus DMX 512
Fast Auto Automatikmodus - schnell
Slow Mode Automatikmodus
- langsam
Sound Automatikmodus
- schallempndlich
16/24
CH
16 Channels/
24 Channels 16- oder 24-Kanal-Modus
16-Kanal-Modus
Kanal DMX-
Wert Funktion
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 lineare
Fokussierung
5Red 0-255 Roter 0-100%
6 Green 0-255 Grüner 0-100%
7 Blue 0-255 Blauer 0-100%
8 White 0-255 Weißer 0-100%
9 Strobe
0-9 Keine funktion
10-255
Stroboskop-
Blitzgeschwindigkeit
von langsam nach
schnell (1-25/s)

6 7
19.05.2020

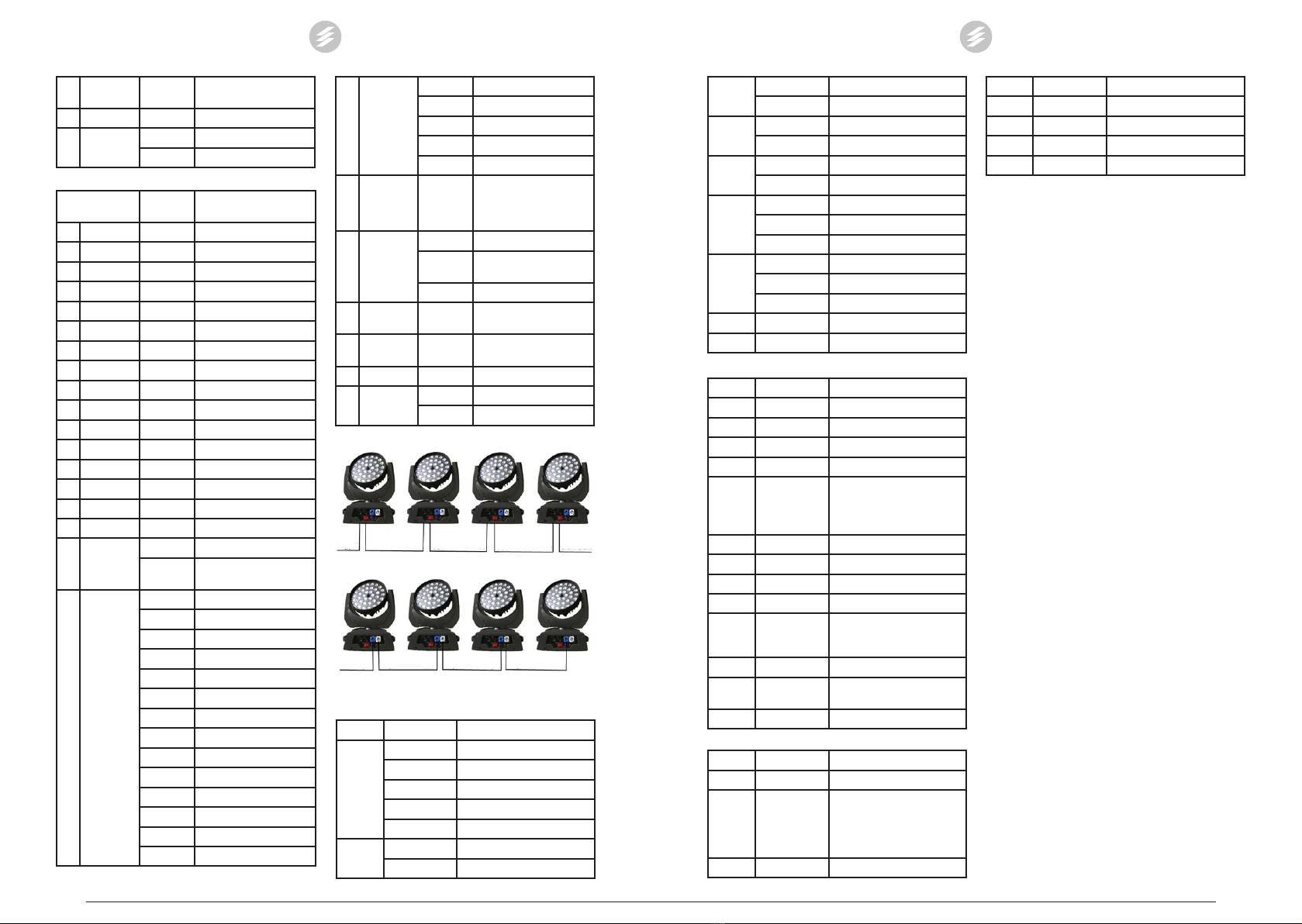

2) Signalanschlussdiagramm
3) Stromversorgungsplan (max. 4 Anschlüsse)
3.3.2. MODELL CON.LMH-7/10/RGBW
1) Programmierung
Menu
d001 001-512 Kontrolle des Treibers
MAFA
FASt Schnell - selbstfahrend
MStS Sprachmodus
MStc Standalone-Modus
SIAu Set Slave
MASL-SLOU Freier Modus
DE
SIGNAL
IN OUT IN OUT IN OUT IN SIGNAL END
AC100-240V
POWER INPUT OUTPUT INPUT OUTPUT INPUT OUTPUT INPUT
10
Color
eect
display
0-9 Keine funktion
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 RW
10
Color
eect
display
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Farbwechsel - Eekt 1
148-167 Farbwechsel - Eekt 2
168-187 Farbwechsel - Eekt 3
188-207 Farbwechsel - Eekt 4
208-227 Farbwechsel - Eekt 5
228-255 Farbwechsel - Eekt 6
11
Color
change
eect
speed
0-255 Von langsam bis schnell
12 X/Y Macro
function
0-49 Keine funktion
50-180
X/Y Selbstfahrend
(Geschwindigkeit von
schnell nach langsam)
181-255 X/Y Sprachaktivierung
13 X axis ne
tuning 0-255
X-Achsen-Tuning bzw.
Feinjustierung - 16-Bit-
Anpassung
14 Y axis ne
tuning 0-255
Y-Achsen-Tuning bzw.
Feinjustierung - 16-Bit-
Anpassung
15 X/Y speed 0-255 Von langsam bis schnell
16 Reset
0-255 Keine funktion
251-255 Ledkopf Reset,
3S-Eekte
24-Kanal-Modus
Kanal DMX-
Wert Funktion
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 lineare
Fokussierung
5 Red 1 0-255 Roter 0-100%
6 Green 1 0-255 Grüner 0-100%
7 Blue 1 0-255 Blauer 0-100%
8 White 1 0-255 Weißer 0-100%
9 Red 2 0-255 Roter 0-100%
10 Green 2 0-255 Grüner 0-100%
11 Blue 2 0-255 Blauer 0-100%
12 White 2 0-255 Weißer 0-100%
13 Red 3 0-255 Roter 0-100%
14 Green 3 0-255 Grüner 0-100%
15 Blue 3 0-255 Blauer 0-100%
16 White 3 0-255 Weißer 0-100%
17 Strobe
0-9 Keine funktion
10-255
Stroboskop-
Blitzgeschwindigkeit
von langsam nach
schnell (1-25/s)
18
Color
eect
display
0-9 Keine funktion
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 GW
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Farbwechsel - Eekt 1
148-167 Farbwechsel - Eekt 2
168-187 Farbwechsel - Eekt 3
188-207 Farbwechsel - Eekt 4
208-227 Farbwechsel - Eekt 5
228-255 Farbwechsel - Eekt 6
19
Color
change
eect
speed
0-255 Von langsam bis schnell
20 X/Y Macro
function
0-49 Keine funktion
50-180
Stroboskop-
Blitzgeschwindigkeit
von langsam nach
schnell (1-25/s)
181-255 X/Y Sprachaktivierung
21 X axis ne
tuning 0-255
X-Achsen-Tuning bzw.
Feinjustierung - 16-Bit-
Anpassung
22 Y axis ne
tuning 0-255
Y-Achsen-Tuning bzw.
Feinjustierung - 16-Bit-
Anpassung
23 X/Y speed 0-255 Von langsam bis schnell
24 Reset
0-255 Keine funktion
251-255 Ledkopf Reset,
3S-Eekte
DE
Pan Pan X Motor vorwärts
rPAn Y Motor vorwärts
TiL TiL Motorschaltung Y
rTiL Motorschaltung X
diS diS Vorausschau
rdiS Umgekehrte Belichtung
14CH 14CH 14-Kanal-Modus
9CH 9-Kanal-Modus
PA54
PA54 X Motor - 540 ° Winkel
Drehung
PA36 X Motor - 360 ° Winkel
Drehung
PA18 X Motor - 180 ° Winkel
Drehung
Ti24
Ti27 Y Motor - 180 ° Winkel
Drehung
Ti18 Y Motor - 90 ° Winkel
Drehung
Ti09 Y Motor - 45 ° Winkel
Drehung
REST REST Zurück zum gespeicherten
Status
LOAD LOAD Originale
Werkseinstellungen
14-Kanal-Modus
1 0-255 Horizontale
2 0-255 Horizontaler Verdunkelung
3 0-255 Vertikale
4 0-255 Vertikaler Verdunkelung
5 0-255 Geschwindigkeit
6
0-7
8-134
135-239
240-255
Keine funktion
Verdunkelung
Stroboskop- Blitzgeschwin-
digkeit von langsam nach
schnell
Medaillon
7 0-255 Roter Verdunkelung
8 0-255 Grüner Verdunkelung
9 0-255 Blauer Verdunkelung
10 0-255 Weißer Verdunkelung
11
0-7
8-231
232-255
Keine funktion
Farbkombination 1
Springende Farben
12 0-255 Farbgeschwindigkeit
13 0-127
128-255
Auto
Ton 1
14 150-200 Reset

8 9
19.05.2020
3.4. REINIGUNG UND WARTUNG
a) Bevor Sie anfangen zu reinigen, trennen Sie das
Gerät von der Stromversorgung.
b) Verwenden Sie zur Reinigung der Oberäche
ausschließlich Mittel ohne ätzende Inhaltsstoe.
c) Bewahren Sie das Gerät an einem trockenen, kühlen,
vor Feuchtigkeit und direkter Sonneneinstrahlung
geschütztem Ort auf.
d) Es ist verboten, das Gerät mit einem Wasserstrahl zu
besprühen oder in Wasser zu tauchen.
e) Es darf kein Wasser über die Belüftungsönungen
am Gehäuse ins Innere des Geräts gelangen.
f) Die Belüftungsönungen sind mit Pinsel und
Druckluft zu reinigen.
g) In Hinblick auf technische Ezienz und zur
Vorbeugung vor Schäden sollte das Gerät regelmäßig
überprüft werden.
h) Benutzen Sie einen weichen Lappen zur Reinigung.
i) Reinigen Sie das Gerät nicht mit säurehaltigen
Substanzen. Medizinische Geräte, Verdünner,
Kraftsto, Öle oder andere Chemikalien können das
Gerät beschädigen.
ENTSORGUNG GEBRAUCHTER GERÄTE
Dieses Produkt darf nicht über den normalen Hausmüll
entsorgt werden. Geben Sie das Gerät bei entsprechenden
Sammel- und Recyclinghöfen für Elektro- und
Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem
Produkt, der Bedienungsanleitung und der Verpackung.
Die bei der Konstruktion des Gerätes verwendeten
Kunststoe können entsprechend ihrer Kennzeichnung
recycelt werden. Mit der Entscheidung für das Recycling
leisten Sie einen wesentlichen Beitrag zum Schutz unserer
Umwelt. Wenden Sie sich an die örtlichen Behörden,
um Informationen über Ihre lokale Recyclinganlagen zu
erhalten.
DE
9-Kanal-Modus
1 0-255 Horizontale
2 0-255 Vertikale
3
0-7
8-134
135-239
240-255
Verdunkelung und
stroboskop
Keine funktion
Verdunkelung
Stroboskop-
Blitzgeschwindigkeit von
langsam nach schnell
Medaillon
4 0-255 Roter Verdunkelung
5 0-255 Grüner Verdunkelung
6 0-255 Blauer Verdunkelung
7 0-255 Weißer Verdunkelung
8 0-255 Geschwindigkeit
9 150-200 Reset
EN
USER MANUAL
TECHNICAL DATA
Parameter description Parameter value
Product name LED Moving Head Zoom
Model CON.LMHZ-
36/10/RGBW CON.LMH- 7/10/RGBW
Rated voltage [V~]/
Frequency [Hz] 230/50
Rated power [W] 400 80
Protection rating IP IP20
Dimensions [mm] 350x220x440 175x175x240
Weight [kg] 9,15 2,95
Temperature [°C] tc=60 / ta. 45
Minimal distance from
ammable objects [m] 0,5
Source of light 36x10W LED
4in1 7x10 LED RGBW 4in1
Colour RGBW
colours mix unlimited
Beam angle [°] Pan/Tilt:
540/270 Pan/Tilt: 540/180
To increase the product life of the device and to ensure
trouble-free operation, use it in accordance with this user
manual and regularly perform maintenance tasks. The
technical data and specications in this user manual are
up to date. The manufacturer reserves the right to make
changes associated with quality improvement. The device
is designed to reduce noise emission risks to a minimum,
taking into account technological progress and noise
reduction opportunities.
LEGEND
1. GENERAL DESCRIPTION
The user manual is designed to assist in the safe and
trouble-free use of the device. The product is designed
and manufactured in accordance with strict technical
guidelines, using state-of-the-art technologies and
components. Additionally, it is produced in compliance
with the most stringent quality standards.
DO NOT USE THE DEVICE UNLESS YOU HAVE
THOROUGHLY READ AND UNDERSTOOD THIS
USER MANUAL.
Only use indoors.
Replace any cracked protective screen.
Do not look directly into the light beam.
Do not mount on ammable surfaces.
Keep a minimum distance of 0.5 m between
all external surfaces of the device and any
inammable materials.
The original operation manual is written in German. Other
language versions are translations from the German.
2. USAGE SAFETY
PLEASE NOTE! Drawings in this manual are for
illustration purposes only and in some details may
dier from the actual product.
ATTENTION! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, re and/or
serious injury or even death.
The terms „device“ or „product“ are used in the warnings and
instructions to refer to LED Moving Head Zoom.
2.1. ELECTRICAL SAFETY
a) The plug must t the socket. Do not modify the plug
in any way. Using original plugs and matching sockets
reduces the risk of electric shock.
b) Avoid touching earthed elements such as pipes,
heaters, boilers and refrigerators. There is an increased
risk of electric shock if the earthed device is exposed
to rain, comes into direct contact with a wet surface
or is operating in a damp environment. Water getting
into the device increases the risk of damage to the
device and of electric shock.
c) Do not touch the device with wet or damp hands.
d) Use the cable only for its designated use. Never use it
to carry the device or to pull the plug out of a socket.
Keep the cable away from heat sources, oil, sharp
edges or moving parts. Damaged or tangled cables
increase the risk of electric shock.
e) If using the device in a damp environment cannot be
avoided, a residual current device (RCD) should be
applied. The use of an RCD reduces the risk of electric
shock.
f) Do not use the device if the power cord is damaged
or shows obvious signs of wear. A damaged power
cord should be replaced by a qualied electrician or
the manufacturer‘s service centre.
g) To avoid electric shock, do not immerse the cord, plug
or device in water or other liquids. Do not use the
device on wet surfaces.
h) ATTENTION! DANGER TO LIFE! While cleaning, never
immerse the device in water or other liquids.
i) Prevent the device from getting wet. Risk of electric
shock!
2.2. SAFETY IN THE WORKPLACE
a) If you discover damage or irregular operation,
immediately switch the device o and report it to a
supervisor without delay.
b) Only the manufacturer’s service centre may make
repairs to the product. Do not attempt to make repairs
yourself!
The product satises the relevant safety
standards.
Read instructions before use.
The product must be recycled.
WARNING! or CAUTION! or REMEMBER!
Applicable to the given situation. (general
warning sign)
ATTENTION! Electric shock warning!
ATTENTION! HOT SURFACE, RISK OF BURNS!

10 11
19.05.2020
3.2. PREPARING FOR USE
APPLIANCE LOCATION
The temperature of environment must not be higher than
40°C and the relative humidity should be less than 85%.
Ensure good ventilation in the room in which the device
is being used. There should be at least 50 cm distance
between each side of the device and the wall or other
objects. Keep the product away from hot surfaces. The
device should always be used when positioned on an
even, stable, clean, reproof and dry surface, and be out
of the reach of children and persons with limited mental
and sensory functions. Position the device such that you
always have access to the power plug. The power cord
connected to the appliance must be properly grounded
and correspond to the technical details on the product
label.
NOTE: If the devices are mounted on a ramp or other
structure, they must be secured so as make it impossible to
pass directly under the LED heads.
3.3. DEVICE USE
Note: the device has a memory function. After setting the
desired lighting eect, press ENTER. After the next start, the
device will turn on with the function previously set.
3.3.1. MODEL CON.LMHZ-36/10/RGBW
1) Programming
Menu
Function Sub-functions Description
Menu
Reverse Pan, Tilt
Mic Sense 001-255
No Signal
Mode
Modes: fast, slow, sound
sensitive
Reset Motor reset
Menu Default Default
Factory Set Factory settings
Addr -
To change the settings
press the UP / DOWN
button, press ENTER to
save.
Disp - Press ENTER to change
the view.
En/Ch - Press ENTER to change
the language.
Mode
DMX 512
Mode Tryb DMX 512
Fast Auto Automatic mode - fast
Slow Mode Automatic mode - slow
Sound Automatic mode - sound
sensitive
16/24
CH
16 Channels/
24 Channels 16 or 24 channel mode
16 channel mode
Channel DMX
value Function
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 Linear focusing
5Red 0-255 Red 0-100%
6 Green 0-255 Green 0-100%
7 Blue 0-255 Blue 0-100%
8 White 0-255 White 0-100%
9 Strobe
0-9 No function
10-255 Strobe: ash speed from
slow to fast (1-25/s)
10
Color
eect
display
0-9 No function
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 RW
10
Color
eect
display
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Colour change - eect 1
148-167 Colour change - eect 2
168-187 Colour change - eect 3
188-207 Colour change - eect 4
208-227 Colour change - eect 5
228-255 Colour change - eect 6
11
Color
change
eect
speed
0-255 From slow to fast
12 X/Y Macro
function
0-49 No function
50-180 X/Y Self-running (speed
from fast to slow)
181-255 X/Y Voice activation
13 X axis ne
tuning 0-255 X-axis tuning, 16-bit adjustment
EN
c) In case of re, use a powder or carbon dioxide
(CO2) re extinguisher (one intended for use on live
electrical devices) to put it out.
d) Use the device in a well-ventilated space.
e) Please keep this manual available for future reference.
If this device is passed on to a third party, the manual
must be passed on with it.
f) Keep packaging elements and small assembly parts in
a place not available to children.
g) Keep the device away from children and animals.
h) If this device is used together with another
equipment, the remaining instructions for use shall
also be followed.
2.3. PERSONAL SAFETY
a) Do not use the device when tired, ill or under the
inuence of alcohol, narcotics or medication which
can signicantly impair the ability to operate the
device.
b) The device is not designed to be handled by persons
(including children) with limited mental and sensory
functions or persons lacking relevant experience and/
or knowledge unless they are supervised by a person
responsible for their safety or they have received
instruction on how to operate the device.
c) The device can be handled only by physically t
persons who are capable of handling it, properly
trained, familiar with this manual and trained within
the scope of occupational health and safety.
d) The device is not a toy. Children must be supervised
to ensure that they do not play with the device.
2.4. SAFE DEVICE USE
a) Disconnect the device from the power supply
before commencement of adjustment, cleaning and
maintenance. Such a preventive measure reduces the
risk of accidental activation.
b) When not in use, store in a safe place, away from
children and people not familiar with the device who
have not read the user manual. The device may pose
a hazard in the hands of inexperienced users.
c) Keep the device in perfect technical condition. Before
each use check for general damage and especially
check for cracked parts or elements and for any other
conditions which may impact the safe operation of
the device. If damage is discovered, hand over the
device for repair before use.
d) Keep the device out of the reach of children.
e) Device repair or maintenance should be carried out
by qualied persons, only using original spare parts.
This will ensure safe use.
f) Avoid situations where the device stops working
during use due to excessive loading. This may result
in overheating of the drive elements and damage to
the device.
g) Do not move, adjust or rotate the device in the course
of work.
h) Do not leave this appliance unattended while it is in
use.
u) Clean the device regularly to prevent stubborn grime
from accumulating.
j) The device is not a toy. Cleaning and maintenance may
not be carried out by children without supervision by
an adult person.
k) It is forbidden to interfere with the structure of
the device in order to change its parameters or
construction.
l) Keep the device away from sources of re and heat.
m) Do not overload the device.
n) Do not cover the ventilation openings!
o) Always move / mount the device holding it by the
base, never by the head!
p) The head heats up during operation. For maintenance,
adjustment, dismantling or transport allow the device
to cool down after switching it o.
ATTENTION! Despite the safe design of the device
and its protective features, and despite the use of
additional elements protecting the operator, there is
still a slight risk of accident or injury when using the
device. Stay alert and use common sense when using
the device.
3. USE GUIDELINES
The LED moving head is a lighting device intended only
for entertainment, exhibition and architectural purposes.
Not suitable for home lighting. The head can be used as a
standing device or mounted on a lighting ramp.
The user is liable for any damage resulting from
unintended use of the device.
3.1. DEVICE DESCRIPTION
3
2
1
3
2
1
CON.LMHZ-36/10/RGBW CON.LMH-7/10/RGBW
1. The base has a control panel (on the front) and a
power cable and DMX input (on the back). (The CON.
LMHZ-36/10 / RGBW model also has an on / o
switch.)
2. Movable grip
3. The head
EN
ASSEMBLING THE APPLIANCE
The device can be mounted on a lighting ramp. Before
assembly, make sure that the structure to which the device
will be attached is stable and its carrying capacity is 10
times the weight of the device. To mount the device on
a ramp, screw the connector to the base and screw the
special hook to the connector.
Before turning on, make sure that the assembly is correct
and the screws are tightened securely. When installing
and using the device on a ramp, use a safety cable with a
strength of 12 times the weight of the device.
An example of the correct installation of the LED head on
the lighting ramp:

12 13
19.05.2020
2) Signal connection diagram
3) Power connection diagram (max 4 connections)
3.3.2. MODEL CON.LMH-7/10/RGBW
1) Programming
Menu
d001 001-512 Controller check
MAFA
FASt Fast, self-running
MStS Voice mode
MStc Stand-alone mode
SIAu Set Slave
MASL-SLOU Slow mode
Pan Pan X motor forward
rPAn Y motor forward
14 channel mode
1 0-255 Horizontal
2 0-255 Horizontal blackout
3 0-255 Vertical
4 0-255 Vertical blackout
5 0-255 Speed
6
0-7
8-134
135-239
240-255
No function
Blackout
Strobe (from slow to fast)
Medallion
7 0-255 Red blackout
8 0-255 Green blackout
9 0-255 Blue blackout
10 0-255 White blackout
11
0-7
8-231
232-255
No function
Colour combination 1
Flicking colours
12 0-255 Colour speed
13 0-127
128-255
Auto
Sound 1
14 150-200 Reset
9 channel mode
1 0-255 Horizontal
2 0-255 Vertical
3
0-7
8-134
135-239
240-255
Blackout and strobe
No function
Blackout
Strobe (from slow to fast)
Medallion
4 0-255 Red blackout
3.4. CLEANING AND MAINTENANCE
a) Always unplug the device before cleaning it.
b) Use only non-corrosive cleaners to clean the surface.
c) Store the unit in a dry, cool place, free from moisture
and direct exposure to sunlight.
d) Do not spray the device with a water jet or submerge
it in water.
e) Do not allow water to get inside the device through
vents in the housing of the device.
f) Clean the vents with a brush and compressed air.
g) The device must be regularly inspected to check its
technical eciency and spot any damage.
h) Use a soft cloth for cleaning.
i) Do not clean the device with an acidic substance,
agents of medical purposes, thinners, fuel, oils or
other chemical substances because it may damage
the device.
DISPOSING OF USED DEVICES
Do not dispose of this device in municipal waste systems.
Hand it over to an electric and electrical device recycling
and collection point. Check the symbol on the product,
instruction manual and packaging. The plastics used to
construct the device can be recycled in accordance with
their markings. By choosing to recycle you are making
a signicant contribution to the protection of our
environment. Contact local authorities for information on
your local recycling facility.
EN

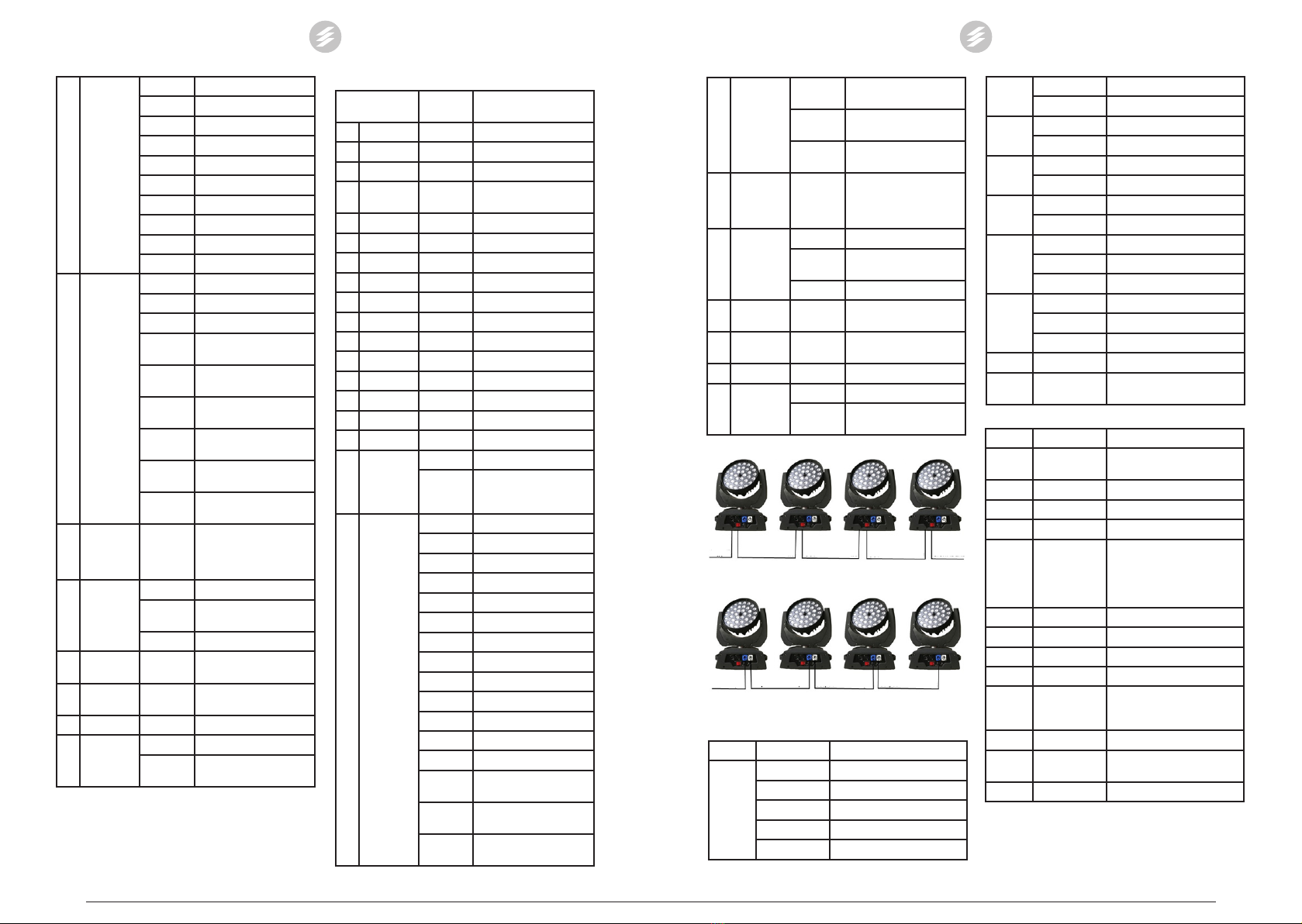

SIGNAL
IN OUT IN OUT IN OUT IN SIGNAL END
AC100-240V
POWER INPUT OUTPUT INPUT OUTPUT INPUT OUTPUT INPUT
14 Y axis ne
tuning 0-255 Y-axis tuning, 16-bit adjustment
15 X/Y speed 0-255 From slow to fast
16 Reset 0-255 No function
251-255 Head reset, 3S eects
24 channel mode
Channel DMX
value Function
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 Linear focusing
5 Red 1 0-255 Red 0-100%
6 Green 1 0-255 Green 0-100%
7 Blue 1 0-255 Blue 0-100%
8 White 1 0-255 White 0-100%
9 Red 2 0-255 Red 0-100%
10 Green 2 0-255 Green 0-100%
11 Blue 2 0-255 Blue 0-100%
12 White 2 0-255 White 0-100%
13 Red 3 0-255 Red 0-100%
14 Green 3 0-255 Green 0-100%
15 Blue 3 0-255 Blue 0-100%
16 White 3 0-255 White 0-100%
17 Strobe
0-9 No function
10-255 Strobe: ash speed from
slow to fast (1-25/s)
18
Color
eect
display
0-9 No function
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 GW
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Colour change - eect 1
18
Color
eect
display
148-167 Colour change - eect 2
168-187 Colour change - eect 3
188-207 Colour change - eect 4
208-227 Colour change - eect 5
228-255 Colour change - eect 6
19
Color
change
eect
speed
0-255 From slow to fast
20 X/Y Macro
function
0-49 No function
50-180 X/Y Self-running (speed
from fast to slow)
181-255 X/Y Voice activation
21 X axis ne
tuning 0-255 X-axis tuning, 16-bit adjustment
22 Y axis ne
tuning 0-255 Y-axis tuning, 16-bit adjustment
23 X/Y speed 0-255 From slow to fast
24 Reset 0-255 No function
251-255 Head reset, 3S eects
EN
TiL TiL Y motor shift
rTiL X motor shift
diS diS Ahead view
rdiS Reverse exposure
14CH 14CH 14 channel mode
9CH 9 channel mode
PA54
PA54 X engine, 540 ° rotation
PA36 X engine, 360 ° rotation
PA18 X engine, 180 ° rotation
Ti24
Ti27 Y engine, 180 ° rotation
Ti18 Y engine, 90 ° rotation
Ti09 Y engine, 45 ° rotation
REST REST Return to saved status
LOAD LOAD Original factory settings
5 0-255 Green blackout
6 0-255 Blue blackout
7 0-255 White blackout
8 0-255 Motor speed
9 150-200 Reset

14 15
19.05.2020
INSTRUKCJA OBSŁUGI
DANE TECHNICZNE
Opis parametru Wartość parametru
Nazwa produktu Głowa ruchoma LED zoom
Model CON.LMHZ-
36/10/RGBW CON.LMH- 7/10/RGBW
Napięcie zasilania [V~]/
Częstotliwość [Hz] 230/50
Moc znamionowa [W] 400 80
Klasa ochrony IP IP20
Wymiary [mm] 350x220x440 175x175x240
Ciężar [kg] 9,15 2,95
Temperatura [°C] tc=60 / ta. 45
Minimalny dystans
od elementów
łatwopalnych [m] 0,5
Źródło światła 36x10W LED
4w1 7x10 LED RGBW 4w1
Kolor Mix kolorów
RGBW nielimitowane
Kąt wiązki [°] Pan/Tilt:
540/270 Pan/Tilt: 540/180
Dla zapewnienia długiej i niezawodnej pracy urządzenia
należy dbać o jego prawidłową obsługę oraz konserwację
zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane
techniczne i specykacje zawarte w tej instrukcji obsługi są
aktualne. Producent zastrzega sobie prawo dokonywania
zmian związanych z podwyższeniem jakości. Uwzględniając
postęp techniczny i możliwość ograniczenia hałasu,
urządzenie zaprojektowano i zbudowano tak, aby ryzyko
jakie wynika z emisji hałasu ograniczyć do najniższego
poziomu.
OBJAŚNIENIE SYMBOLI
1. OGÓLNY OPIS
Instrukcja przeznaczona jest do pomocy w bezpiecznym
i niezawodnym użytkowaniu. Produkt jest zaprojektowany
i wykonany ściśle według wskazań technicznych przy
użyciu najnowszych technologii i komponentów oraz przy
zachowaniu najwyższych standardów jakości.
PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY
DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ
NINIEJSZĄ INSTRUKCJĘ.
Do użytku tylko wewnątrz pomieszczeń.
Wymienić każdy pęknięty ekran ochronny.
Nie patrzeć bezpośrednio w wiązkę światła.
Nie montować na łatwopalnych
powierzchniach.
Zachować odległość minimum 0,5m wszystkich
zewnętrznych powierzchni urządzenia od
materiałów łatwopalnych.
Instrukcją oryginalną jest niemiecka wersja instrukcji.
Pozostałe wersje językowe są tłumaczeniami z języka
niemieckiego.
2. BEZPIECZEŃSTWO UŻYTKOWANIA
UWAGA! Ilustracje w niniejszej instrukcji obsługi
mają charakter poglądowy i w niektórych szczegółach
mogą różnić się od rzeczywistego wyglądu produktu.
UWAGA! Przeczytać wszystkie ostrzeżenia
dotyczące bezpieczeństwa oraz wszystkie instrukcje.
Niezastosowanie się do ostrzeżeń i instrukcji może
spowodować porażenie prądem, pożar i/lub ciężkie
obrażenia ciała lub śmierć.
Termin „urządzenie” lub „produkt” w ostrzeżeniach i w
opisie instrukcji odnosi się do Głowa ruchoma LED zoom.
2.1. BEZPIECZEŃSTWO ELEKTRYCZNE
a) Wtyczka urządzenia musi pasować do gniazda.
Nie modykować wtyczki w jakikolwiek sposób.
Oryginalne wtyczki i pasujące gniazda zmniejszają
ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak
rury, grzejniki, piece i lodówki. Istnieje zwiększone
ryzyko porażenia prądem, jeśli ciało jest uziemione
i dotyka urządzenia narażonego na bezpośrednie
działanie deszczu, mokrej nawierzchni i pracy
w wilgotnym otoczeniu. Przedostanie się wody do
urządzenia zwiększa ryzyko jego uszkodzenia oraz
porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub
wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy.
Nigdy nie używać go do przenoszenia urządzenia lub
do wyciągania wtyczki z gniazda. Trzymać przewód
z dala od źródeł ciepła, oleju, ostrych krawędzi
lub ruchomych części. Uszkodzone lub poplątane
przewody zwiększają ryzyko porażenia prądem.
e) Jeśli nie można uniknąć używania urządzenia
w środowisku wilgotnym, należy stosować wyłącznik
różnicowo-prądowy (RCD). Używanie RCD zmniejsza
ryzyko porażenia prądem.
f) Zabrania się używania urządzenia, jeśli przewód
zasilający jest uszkodzony lub nosi wyraźne oznaki
zużycia. Uszkodzony przewód zasilający powinien być
wymieniony przez wykwalikowanego elektryka lub
serwis producenta
g) Aby uniknąć porażenia prądem elektrycznym, nie
należy zanurzać kabla, wtyczki ani samego urządzenia
w wodzie lub innym płynie. Nie wolno używać
urządzenia na mokrych powierzchniach.
h) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia
lub użytkowania urządzenia nigdy nie wolno zanurzać
go w wodzie lub innych cieczach.
i) Nie wolno dopuszczać do zamoczenia urządzenia.
Ryzyko porażenia prądem!
Produkt spełnia wymagania odpowiednich
norm bezpieczeństwa.
Przed użyciem należy zapoznać się z instrukcją.
Produkt podlegający recyklingowi.
UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ!
opisująca daną sytuację (ogólny znak
ostrzegawczy).
UWAGA! Ostrzeżenie przed porażeniem prądem
elektrycznym!
UWAGA! Gorąca powierzchnia może
spowodować oparzenia!
2.2. BEZPIECZEŃSTWO W MIEJSCU PRACY
a) W razie wątpliwości czy produkt działa poprawnie lub
stwierdzenia uszkodzenia należy skontaktować się
z serwisem producenta.
b) Naprawę produktu może wykonać wyłącznie
serwis producenta. Nie wolno dokonywać napraw
samodzielnie!
c) W przypadku zaprószenia ognia lub pożaru, do
gaszenia urządzenia pod napięciem należy używać
wyłącznie gaśnic proszkowych lub śniegowych (CO2).
d) Urządzenie używać w dobrze wentylowanej
przestrzeni.
e) Zachować instrukcję użytkowania w celu jej
późniejszego użycia. W razie, gdyby urządzenie miało
zostać przekazane osobom trzecim, to wraz z nim
należy przekazać również instrukcję użytkowania.
f) Elementy opakowania oraz drobne elementy
montażowe należy przechowywać w miejscu
niedostępnym dla dzieci.
g) Urządzenie trzymać z dala od dzieci i zwierząt.
h) W trakcie użytkowania tego urządzenia wraz z innymi
urządzeniami należy zastosować się również do
pozostałych instrukcji użytkowania.
2.3. BEZPIECZEŃSTWO OSOBISTE
a) Niedozwolone jest obsługiwanie urządzenia
w stanie zmęczenia, choroby, pod wpływem alkoholu,
narkotyków lub leków, które ograniczają w istotnym
stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by
było użytkowane przez osoby (w tym dzieci)
o ograniczonych funkcjach psychicznych,
sensorycznych i umysłowych lub nieposiadające
odpowiedniego doświadczenia i/lub wiedzy, chyba że
są one nadzorowane przez osobę odpowiedzialną za
ich bezpieczeństwo lub otrzymały od niej wskazówki
dotyczące tego, jak należy obsługiwać urządzenie.
c) Urządzenie mogą obsługiwać osoby sprawne
zycznie, zdolne do jego obsługi i odpowiednio
wyszkolone, które zapoznały się z niniejszą instrukcją
oraz zostały przeszkolone w zakresie bezpieczeństwa
i higieny pracy.
d) Urządzenie nie jest zabawką. Dzieci powinny być
pilnowane, aby nie bawiły się urządzeniem.
2.4. BEZPIECZNE STOSOWANIE URZĄDZENIA
a) Przed przystąpieniem do regulacji, czyszczenia i
konserwacji urządzenie należy odłączyć od zasilania.
Taki środek zapobiegawczy zmniejsza ryzyko
przypadkowego uruchomienia.
b) Nieużywane urządzenia należy przechowywać
w miejscu niedostępnym dla dzieci oraz osób
nieznających urządzenia lub tej instrukcji
obsługi. Urządzenia są niebezpieczne w rękach
niedoświadczonych użytkowników.
c) Utrzymywać urządzenie w dobrym stanie
technicznym. Sprawdzać przed każdą pracą czy
nie posiada uszkodzeń ogólnych lub związanych z
elementami ruchomymi (pęknięcia części i elementów
lub wszelkie inne warunki, które mogą mieć wpływ
na bezpieczne działanie urządzenia). W przypadku
uszkodzenia, oddać urządzenie do naprawy przed
użyciem.
d) Urządzenie należy chronić przed dziećmi.
e) Naprawa oraz konserwacja urządzeń powinna być
wykonywana przez wykwalikowane osoby przy
użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
f) Należy unikać sytuacji, gdy urządzenie podczas pracy,
zatrzymuje się pod wpływem dużego obciążenia.
Może spowodować to przegrzanie się elementów
napędowych i w konsekwencji uszkodzenie
urządzenia.
g) Zabrania się przesuwania, przestawiania i obracania
urządzenia będącego w trakcie pracy.
h) Nie należy pozostawiać włączonego urządzenia bez
nadzoru.
i) Należy regularnie czyścić urządzenie, aby nie dopuścić
do trwałego osadzenia się zanieczyszczeń.
j) Urządzenie nie jest zabawką. Czyszczenie i
konserwacja nie mogą być wykonywane przez dzieci
bez nadzoru osoby dorosłej.
k) Zabrania się ingerowania w konstrukcję urządzenia
celem zmiany jego parametrów lub budowy.
l) Trzymać urządzenia z dala od źródeł ognia i ciepła.
m) Nie należy przeciążać urządzenia.
n) Nie wolno zasłaniać otworów wentylacyjnych
urządzenia!
o) Urządzenie należy przestawiać/ montować zawsze
trzymając za podstawę, nigdy za głowę!
p) Głowa nagrzewa się podczas pracy. Po wyłączeniu
urządzenia, w celu jego konserwacji, regulacji
lub demontażu i transportu, należy odczekać aż
urządzenie ostygnie.
UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko wypadku
lub odniesienia obrażeń w trakcie pracy z urządzeniem.
Zaleca się zachowanie ostrożności i rozsądku podczas
jego użytkowania.
3. ZASADY UŻYTKOWANIA
Głowa ruchoma LED to urządzenie oświetleniowe
przeznaczone wyłącznie do celów rozrywkowych,
wystawowych i architektonicznych. Nie nadaje się do
oświetlania pomieszczeń domowych. Głowa może
być użytkowana zarówno jako urządzenie stojące jak i
montowane na rampie oświetleniowej.
Odpowiedzialność za wszelkie szkody powstałe w
wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.

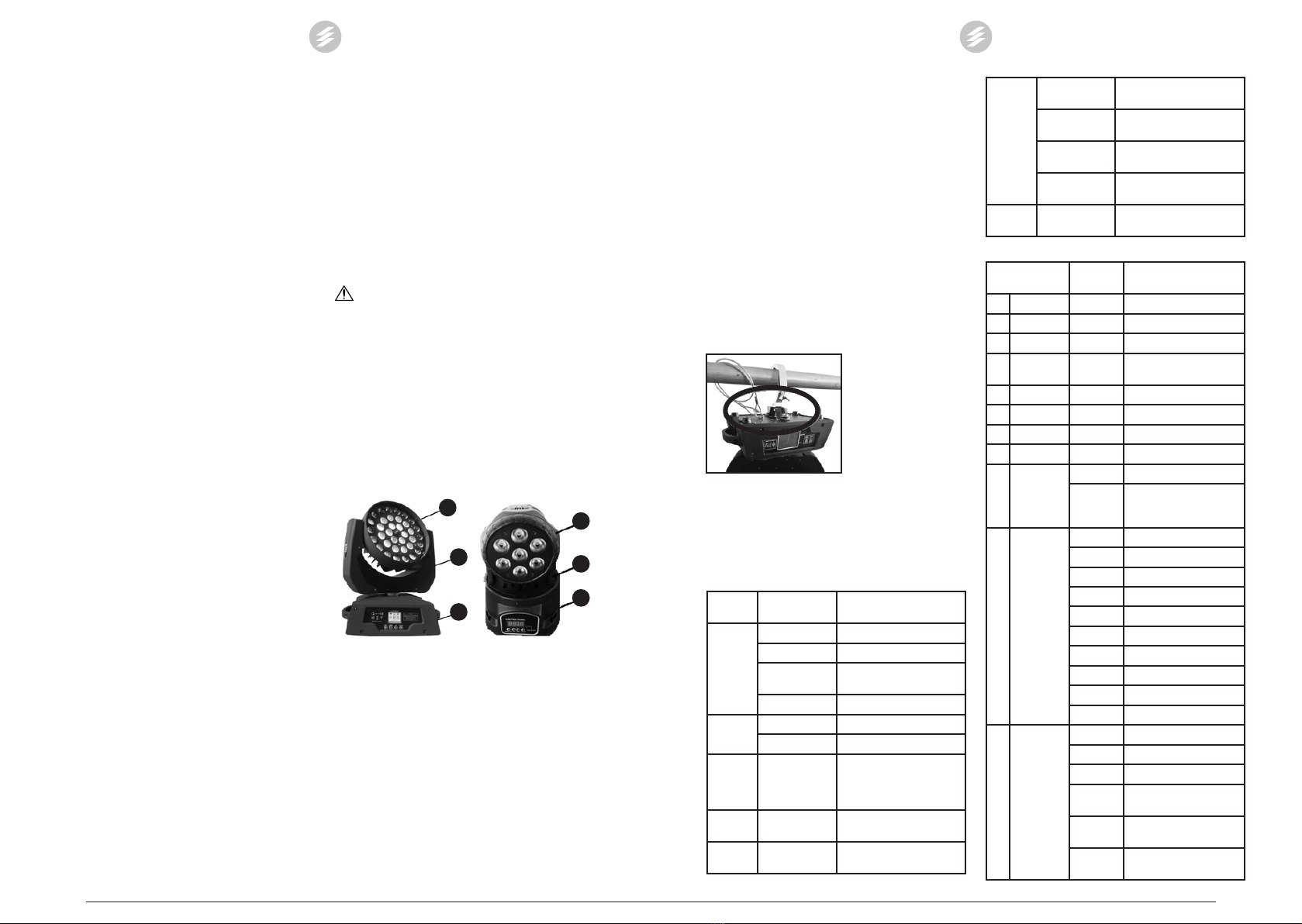

3.1. OPIS URZĄDZENIA
3
2
1
3
2
1
CON.LMHZ-36/10/RGBW CON.LMH-7/10/RGBW
1. Podstawa z panelem sterowania (z przodu) i wejściem
na kabel zasilający oraz DMX (z tyłu) (model CON.
LMHZ-36/10/RGBW posiada także przełącznik On/
O)
2. Ruchomy uchwyt
3. Głowa
PLPL

16 17
19.05.2020
3.2. PRZYGOTOWANIE DO PRACY
UMIEJSCOWIENIE URZĄDZENIA
Temperatura otoczenia nie może przekraczać 40°C a
wilgotność względna nie powinna przekraczać 85%.
Urządzenie należy ustawić w sposób zapewniający dobrą
cyrkulację powietrza. Należy utrzymać minimalny odstęp 50
cm od każdej ściany urządzenia. Urządzenie należy trzymać
z dala od wszelkich gorących powierzchni. Urządzenie
należy zawsze użytkować na równej, stabilnej, czystej,
ognioodpornej i suchej powierzchni i poza zasięgiem
dzieci oraz osób ograniczonych funkcjach psychicznych,
sensorycznych i umysłowych. Urządzenie należy
umiejscowić w taki sposób, by w dowolnej chwili można
się było dostać do wtyczki sieciowej. Należy pamiętać o
tym, by zasilanie urządzenia energią odpowiadało danym
podanym na tabliczce znamionowej!
UWAGA: Jeżeli urządzenia zostały zamontowane na
rampie lub innej konstrukcji, należy zabezpieczyć ją tak
by niemożliwe było przechodzenie bezpośrednio pod
głowami LED
MONTAŻ URZĄDZENIA
Urządzenie może być montowane na rampie
oświetleniowej. Przed montażem należy upewnić się, że
konstrukcja, do której mocowane jest urządzenie jest
stabilna, a jej nośność powinna wynosić 10- krotność wagi
urządzenia. Aby zamontować urządzenie na rampie należy
do podstawy przykręcić łącznik a do łącznika specjalny
hak. Przed uruchomieniem należy upewnić się, że montaż
jest prawidłowy a śruby są mocno dokręcone. Podczas
montażu i użytkowania urządzenia na rampie należy
użyć linki zabezpieczającej o wytrzymałości 12- krotności
ciężaru urządzenia.
Przykład poprawnego montażu głowy LED na rampie
oświetleniowej:
3.3. PRACA Z URZĄDZENIEM
Uwaga: Urządzenie posiada funkcję pamięci. Po ustawieniu
pożądanego efektu świetlnego należy wcisnąć ENTER. Po
kolejnym uruchomieniu, urządzenie włączy się z wcześniej
ustawioną funkcją.
3.3.1. MODEL CON.LMHZ-36/10/RGBW
1) Programowanie
Menu
Funkcja Funkcje
podrzędne Opis
Menu
Reverse Obrót Pan, Tilt
Mic Sense 001-255
No Signal
Mode
Tryby: szybki, wolny,
wrażliwy na dźwięk
Reset Reset silnika
Menu Default Domyślne
Factory Set Ustawienia fabryczne
Addr -
Aby zmienić ustawienia
wcisnąć przycisk UP/
DOWN, aby zapisać
wcisnąć ENTER
Disp - Aby zmienić widok
wcisnąć ENTER
En/Ch - Aby zmienić język wcisnąć
ENTER
Mode
DMX 512
Mode Tryb DMX 512
Fast Auto Tryb automatyczny
- szybki
Slow Mode Tryb automatyczny- wolny
Sound Tryb automatyczny
- wrażliwy na dźwięk
16/24
CH
16 Channels/
24 Channels Tryb 16 lub 24 kanałów
Tryb 16 kanałów
Kanał Wartość
DMX Funkcja
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 liniowe
ogniskowanie
5Red 0-255 Czerwony 0-100%
6 Green 0-255 Zielony 0-100%
7 Blue 0-255 Niebieski 0-100%
8 White 0-255 Biały 0-100%
9 Strobe
0-9 Brak funkcji
10-255
Stroboskop- szybkość
błysku od wolnego do
szybkiego (1-25/s)
10
Color
eect
display
0-9 Brak funkcji
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 RW
10
Color
eect
display
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Zmiana koloru- efekt 1
148-167 Zmiana koloru- efekt 2
168-187 Zmiana koloru- efekt 3
188-207 Zmiana koloru- efekt 4
208-227 Zmiana koloru- efekt 5
228-255 Zmiana koloru- efekt 6
11
Color
change
eect
speed
0-255 Od wolnego do
szybkiego
12 X/Y Macro
function
0-49 Brak funkcji
50-180
X/Y Samobieżny
(prędkość od szybkiego
do wolnego)
181-255 X/Y aktywacja głosem
13 X axis ne
tuning 0-255 Dostrajanie osi X - 16-bitowa regulacja
14 Y axis ne
tuning 0-255 Dostrajanie osi Y - 16-bitowa regulacja
15 X/Y speed 0-255 Od wolnego do
szybkiego
16 Reset 0-255 Brak funkcji
251-255 Reset głowy, efekty 3S
Tryb 24 kanałów
Kanał Wartość
DMX Funkcja
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 liniowe
ogniskowanie
5 Red 1 0-255 Czerwony 0-100%
6 Green 1 0-255 Zielony 0-100%
7 Blue 1 0-255 Niebieski 0-100%
8 White 1 0-255 Biały 0-100%
9 Red 2 0-255 Czerwony 0-100%
10 Green 2 0-255 Zielony 0-100%
11 Blue 2 0-255 Niebieski 0-100%
12 White 2 0-255 Biały 0-100%
13 Red 3 0-255 Czerwony 0-100%
14 Green 3 0-255 Zielony 0-100%
15 Blue 3 0-255 Niebieski 0-100%
16 White 3 0-255 Biały 0-100%
17 Strobe
0-9 Brak funkcji
10-255
Stroboskop- szybkość
błysku od wolnego do
szybkiego (1-25/s)
18
Color
eect
display
0-9 Brak funkcji
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 GW
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Zmiana koloru- efekt 1
148-167 Zmiana koloru- efekt 2
168-187 Zmiana koloru- efekt 3
188-207 Zmiana koloru- efekt 4
208-227 Zmiana koloru- efekt 5
228-255 Zmiana koloru- efekt 6
19
Color
change
eect
speed
0-255 Od wolnego do
szybkiego
20 X/Y Macro
function
0-49 Brak funkcji
50-180
X/Y Samobieżny
(prędkość od szybkiego
do wolnego)
181-255 X/Y aktywacja głosem
21 X axis ne
tuning 0-255 Dostrajanie osi X - 16-bitowa regulacja
22 Y axis ne
tuning 0-255 Dostrajanie osi Y - 16-bitowa regulacja
23 X/Y speed 0-255 Od wolnego do
szybkiego
24 Reset 0-255 Brak funkcji
251-255 Reset głowy, efekty 3S
PLPL

18 19
19.05.2020

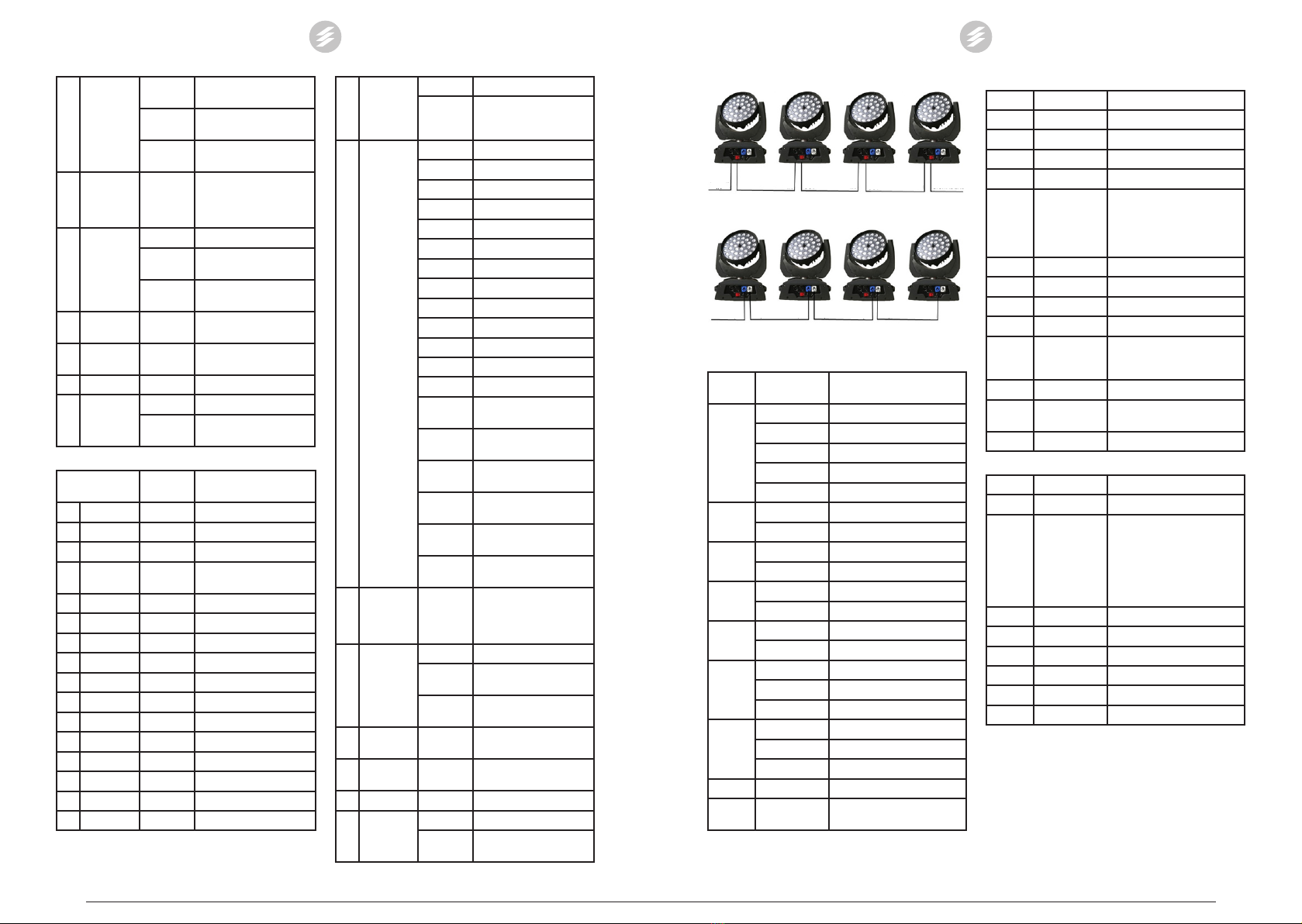

2) Schemat podłączenia sygnału
3) Schemat podłączenia zasilania (max 4 połączenia)
3.3.2. MODEL CON.LMH-7/10/RGBW
1) Programowanie
Menu
d001 001-512 Kontrola sterownika
MAFA
FASt Szybki- samobieżny
MStS Tryb głosowy
MStc Tryb samodzielny
SIAu Zestaw Slave
MASL-SLOU Tryb wolny
Pan Pan Silnik X do przodu
rPAn Silnik Y do przodu
TiL TiL Przesunięcie motoru Y
rTiL Przesunięcie motoru X
diS diS Widok naprzód
rdiS Odwrotna ekspozycja
14CH 14CH Tryb 14 kanałów
9CH Tryb 9 kanałów
PA54
PA54 Silnik X- obrót o 540°
PA36 Silnik X- obrót o 360°
PA18 Silnik X- obrót o 180°
Ti24
Ti27 Silnik Y- obrót o 180°
Ti18 Silnik Y- obrót o 90°
Ti09 Silnik Y- obrót o 45°
REST REST Powrót do zapisanego
statusu
LOAD LOAD Oryginalne ustawienia
fabryczne
Tryb 14 kanałów
1 0-255 Poziom
2 0-255 Poziome zaciemnienie
3 0-255 Pion
4 0-255 Pionowe zaciemnienie
5 0-255 Prędkość
6
0-7
8-134
135-239
240-255
Brak efektu
Zaciemnienie
Stroboskop (od wolnego do
szybkiego)
Medalion
7 0-255 Czerwone zaciemnienie
8 0-255 Zielone zaciemnienie
9 0-255 Niebieskie zaciemnienie
10 0-255 Białe zaciemnienie
11
0-7
8-231
232-255
Brak efektu
Kombinacja kolorów 1
Skaczące kolory
12 0-255 Prędkość koloru
13 0-127
128-255
Auto
Dźwięk 1
14 150-200 Reset
Tryb 9 kanałów
1 0-255 Poziom
2 0-255 Pion
3
0-7
8-134
135-239
240-255
Zaciemnienie i stroboskop
Brak efektu
Zaciemnienie
Stroboskop
(od wolnego do szybkiego)
Medalion
4 0-255 Czerwone zaciemnienie
5 0-255 Zielone zaciemnienie
6 0-255 Niebieskie zaciemnienie
7 0-255 Białe zaciemnienie
8 0-255 Prędkość silnika
9 150-200 Reset
3.4. CZYSZCZENIE I KONSERWACJA
a) Przed każdym czyszczeniem, a także jeżeli urządzenie
nie jest używane, należy wyciągnąć wtyczkę sieciową.
b) Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
c) Urządzenie należy przechowywać w suchym i
chłodnym miejscu chronionym przed wilgocią i
bezpośrednim promieniowaniem słonecznym.
d) Zabrania się spryskiwania urządzenia strumieniem
wody lub zanurzania urządzenia w wodzie.
e) Należy pamiętać, aby przez otwory wentylacyjne
znajdujące się w obudowie nie dostała się woda.
SIGNAL
IN OUT IN OUT IN OUT IN SIGNAL END
AC100-240V
POWER INPUT OUTPUT INPUT OUTPUT INPUT OUTPUT INPUT
f) Otwory wentylacyjne należy czyścić pędzelkiem i
sprężonym powietrzem.
g) Należy wykonywać regularne przeglądy urządzenia
pod kątem jego sprawności technicznej oraz
wszelkich uszkodzeń.
h) Do czyszczenia należy używać miękkiej ściereczki.
i) Nie czyścić urządzenia substancja o odczynie
kwasowym, środkami przeznaczenia medycznego,
rozcieńczalnikami, paliwem, olejami lub innymi
substancjami chemicznymi może to spowodować
uszkodzenie urządzenia.
USUWANIE ZUŻYTYCH URZĄDZEŃ.
Po zakończeniu okresu użytkowania nie wolno usuwać
niniejszego produktu poprzez normalne odpady
komunalne, lecz należy go oddać do punktu zbiórki i
recyklingu urządzeń elektrycznych i elektronicznych.
Informuje o tym symbol, umieszczony na produkcie,
instrukcji obsługi lub opakowaniu. Zastosowane w
urządzeniu tworzywa nadają się do powtórnego
użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu
użyciu, wykorzystaniu materiałów lub innym formom
wykorzystania zużytych urządzeń wnoszą Państwo istotny
wkład w ochronę naszego środowiska. Informacji o
właściwym punkcie usuwania zużytych urządzeń udzieli
Państwu lokalna administracja.
PLPL

20 21
19.05.2020
NÁVOD K OBSLUZE
TECHNICKÉ ÚDAJE
Popis parametru Hodnota parametru
Název výrobku Otočná hlava LED zoom
Model CON.LMHZ-
36/10/RGBW CON.LMH- 7/10/RGBW
Jmenovité napětí
napájení [V~]/
Frekvence [Hz] 230/50
Jmenovitý výkon [W] 400 80
Stupeň ochrany IP IP20
Rozměry [mm] 350x220x440 175x175x240
Hmotnost [kg] 9,15 2,95
Teplota [°C] tc=60 / ta. 45
Minimální vzdálenost od
hořlavých prvků [m] 0,5
Zdroj světla 36x10W LED
4v1 7x10 LED RGBW 4v1
Barva Mix barev
RGBW neomezený
Úhel paprsku [°] Pan/Tilt:
540/270 Pan/Tilt: 540/180
Pro zajištění dlouhého a spolehlivého fungování zařízení
pravidelně provádějte revize a údržbu v souladu s pokyny
uvedenými v tomto návodu. Technické údaje a specikace
uvedené v návodu jsou aktuální. Výrobce si vyhrazuje
právo provádět změny za účelem zvýšení kvality. Vzhledem
k technickému pokroku a možnosti omezení hluku bylo
zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající
z emise hluku bylo omezeno na nejnižší úroveň.
VYSVĚTLENÍ SYMBOLŮ
1. VŠEOBECNÝ POPIS
Návod slouží jako nápověda pro bezpečné a spolehlivé
používání výrobku. Výrobek je navržen a vyroben přesně
podle technických údajů za použití nejnovějších technologií
a komponentů a za dodržení nejvyšších jakostních norem.
PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE
TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI
VŠECHNY POKYNY.
Pouze k použití ve vnitřních prostorech.
Vyměňte všechny prasklé ochranné clony.
Nedívejte se přímo do světelného paprsku.
Nemontujte na hořlavé povrchy.
Udržujte minimální vzdálenost 0,5 m všech
vnějších povrchů zařízení od hořlavých
materiálů.
Originálním návodem je německá verze návodu. Ostatní
jazykové verze jsou překladem z německého jazyka.
2. BEZPEČNOST POUŽÍVÁNÍ
POZOR! Obrázky v tomto návodu jsou pouze
ilustrační a v některých detailech se od skutečného
vzhledu výrobku mohou lišit.
POZNÁMKA! Přečtěte si tento návod včetně všech
bezpečnostních pokynů. Nedodržování návodu a
pokynů může vést k úrazu elektrickým proudem,
požáru anebo těžkému úrazu či smrti.
Pojem „zařízení“ nebo „výrobek“ v bezpečnostních pokynech
a návodu se vztahuje na Otočná hlava LED zoom.
2.1. ELEKTRICKÁ BEZPEČNOST
a) Daná zásuvka musí být se zástrčkou zařízení
kompatibilní. Zástrčku žádným způsobem
neupravujte. Originální zástrčky a příslušné zásuvky
snižují nebezpečí úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných předmětů jako jsou
trubky, topidla, kamna a chladničky. Pokud je
zařízení uzemněno, existuje zvýšené nebezpečí
úrazu elektrickým proudem v následku působení
deště, mokrého povrchu a práce se zařízením ve
vlhkém prostředí. Proniknutí vody do zařízení zvyšuje
nebezpečí jeho poškození a úrazu elektrickým
proudem.
c) Zařízení se nedotýkejte mokrýma nebo vlhkýma
rukama.
d) Napájecí kabel nepoužívejte na jiné účely, než na které
je určen. Nikdy jej nepoužívejte k přenášení zařízení
nebo k vytahování zástrčky ze síťové zásuvky. Držte jej
mimo dosah tepla, oleje, ostrých hran nebo rotujících
dílů. Poškozené nebo zamotané elektrické napájecí
kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud není možné vyhnout se práci se zařízením
ve vlhkém prostředí, používejte při tom proudový
chránič (RCD). Používání RCD snižuje nebezpečí úrazu
elektrickým proudem.
f) Je zakázáno používat zařízení, pokud je napájecí
kabel poškozený nebo má zjevné známky opotřebení.
Poškozený napájecí kabel musí být vyměněn
kvalikovaným elektrikářem nebo v servisním
středisku výrobce.
g) Aby nedošlo k zasažení elektrickým proudem, nesmíte
kabel, zástrčku ani samotné zařízení ponořovat do
vody nebo jiné tekutiny. Je zakázáno používat zařízení
na mokrém povrchu.
h) POZOR – OHROŽENÍ ŽIVOTA! Během čistění nebo
používání zařízení nikdy nesmí být ponořováno ve
vodě nebo jiných kapalinách.
i) Zařízení nenořte do vody. Hrozí nebezpečí úrazu
elektrickým proudem!
Výrobek splňuje požadavky příslušných
bezpečnostních norem.
Před použitím výrobku se seznamte s návodem.
Recyklovatelný výrobek.
UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo
PAMATUJTE! popisující danou situaci. (všeobecná
výstražná značka)
VAROVÁNÍ! Nebezpečí úrazu elektrickým
proudem!
VAROVÁNÍ! Horký povrch může způsobit
popálení!
2.2. BEZPEČNOST NA PRACOVIŠTI
a) Pokud zjistíte, že zařízení nepracuje správně, nebo
je poškozeno, ihned jej vypněte a poruchu nahlaste
autorizované osobě.
b) Výrobek může opravovat pouze servis výrobce.
Opravy neprovádějte sami!
c) V případě vzniku požáru k hašení zařízení pod
napětím používejte pouze práškové nebo sněhové
hasicí přístroje (CO2).
d) Zařízení používejte v dobře větraných prostorách.
e) Návod k obsluze uschovejte za účelem jeho
pozdějšího použití. V případě předánání zařízení
třetím osobám musí být spolu se zařízením předán
rovněž návod k obsluze.
f) Obalový materiál a drobné montážní prvky
uchovávejte na místě nedostupném pro děti.
g) Zařízení mějte v dostatečné vzdálenosti od dětí a
zvířat.
h) Pokud společně s tímto nástrojem používáte nějaké
další nářadí, pak musíte dodržovat také jeho návod k
použití.
2.3. OSOBNÍ BEZPEČNOST
a) Zařízení nepoužívejte, jste-li unaveni nebo pod vlivem
drog, alkoholu nebo léků, které významně snižují
schopnost zařízení ovládat.
b) Zařízení není určen k tomu, aby jej používaly osoby
(včetně dětí) s omezenými psychickými, smyslovými
nebo duševními schopnostmi nebo osoby bez
příslušných zkušeností a/nebo znalostí, ledaže
jsou pod dohledem osoby zodpovědné za jejich
bezpečnost nebo od ní obdržely pokyny, jak zařízení
obsluhovat.
c) S výrobkem mohou pracovat pouze fyzicky zdravé
osoby, které jsou schopné ho obsluhovat. Musejí být
náležitě proškolené z hlediska bezpečnosti a ochrany
zdraví při práci a seznámené s tímto návodem.
d) Zařízení není hračka. Dohlížejte na děti, aby si nehrály
se zařízením.
2.4. BEZPEČNÉ POUŽÍVÁNÍ ZAŘÍZENÍ
a) Před každým seřízením, čištěním a údržbou odpojte
zařízení od napájení. Toto bezpečnostní opatření
snižuje nebezpečí náhodného zapnutí.
b) Nepoužívaná zařízení uchovávejte mimo dosah dětí
a osob, které nejsou seznámeny se zařízením nebo
návodem k obsluze. Zařízení jsou nebezpečná v rukou
nezkušených uživatelů.
c) Zařízení udržujte v dobrém technickém stavu.
Kontrolujte před každou prací jeho celkový stav i
jednotlivé díly a ujistěte se, že je vše v dobrém stavu,
a uživateli tak při práci se zařízením nehrozí žádné
nebezpečí. V případě, že zjistíte poškození, nechte
zařízení opravit.
d) Udržujte zařízení mimo dosah dětí.
e) Opravu a údržbu zařízení by měly provádět pouze
kvalikované osoby za výhradního použití originálních
náhradních dílů. Zajistí to bezpečné používání zařízení.
f) Zabraňte situaci, kdy se zapnuté zařízení zastaví
vlivem velkého zatížení. Může to způsobit přehřátí
hnacích součástí a v následku poškození zařízení.
g) Nepřesouvejte, nepřenášejte a neotáčejte zařízení v
provozu.
h) Zapnuté zařízení nenechávejte bez dozoru.
i) Pravidelně čistěte zařízení, aby nedošlo k trvalému
usazovaní nečistot.
j) Zařízení není hračka. Čištění a údržbu nesmí provádět
děti bez dohledu dospělé osoby.
k) Nezasahujte do zařízení s cílem změnit jeho parametry
nebo konstrukci.
l) Udržujte zařízení mimo zdroje ohně a tepla.
m) Zařízení nepřetěžujte.
n) Nezakrývejte větrací otvory!
o) Při pohybu / připevňování zařízení jej vždy držte za
základnu, nikdy za hlavu!
p) Během práce se hlava zahřívá. Po vypnutí nechte
zařízení vychladnout kvůli údržbě, seřízení nebo
demontáži a přepravě.
POZNÁMKA! I když zařízení bylo navrženo tak, aby
bylo bezpečné, tedy má vhodné bezpečnostní prvky,
tak i přes použití dodatečné ochrany uživatelem při
práci se zařízením nadále existuje malé riziko úrazu
nebo poranění. Doporučuje se zachovat opatrnost a
zdravý rozum při jeho používání.
3. ZÁSADY POUŽÍVÁNÍ
Pohyblivá LED hlava je osvětlovací zařízení určené pouze
pro zábavní, výstavní a architektonické účely. Není vhodná
pro osvětlení domácnosti.
Hlava může být použita jako stojící zařízení, může být i
namontovaná na osvětlovací rampě.
Odpovědnost za veškeré škody vzniklé v důsledku
použití zařízení v rozporu s určením nese uživatel.

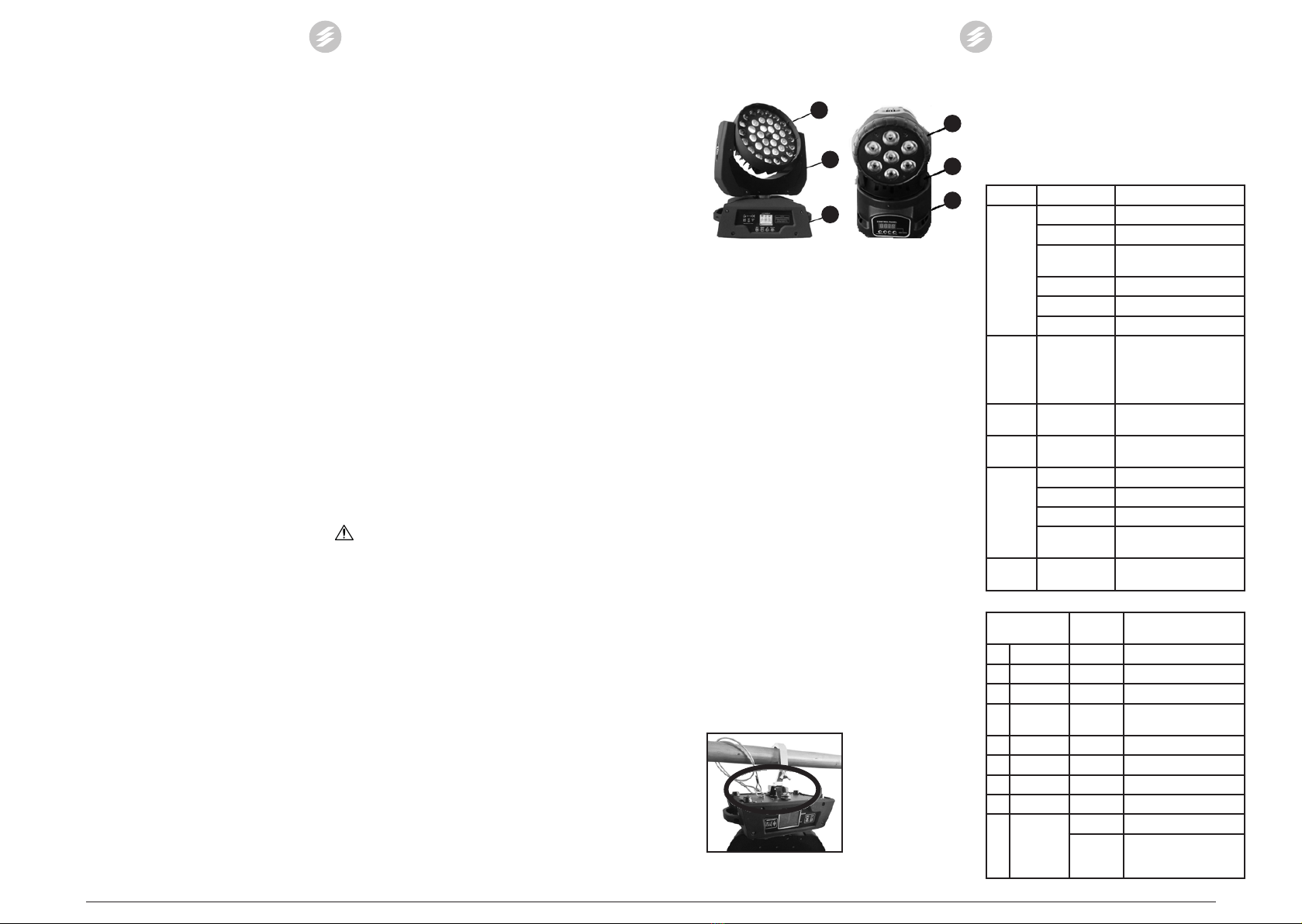

3.1. POPIS ZAŘÍZENÍ
3
2
1
3
2
1
CON.LMHZ-36/10/RGBW CON.LMH-7/10/RGBW
1. Podstavec s ovládacím panelem (na přední straně),
napájecím kabelem a vstupem DMX (na zadní straně)
(model CON.LMHZ-36/ 10/ RGBW má také vypínač
On/ O)
2. Pohyblivá rukojeť
3. Hlava
3.2. PŘÍPRAVA K PRÁCI
UMÍSTĚNÍ ZAŘÍZENÍ
Teplota okolí nesmí být vyšší než 40°C a relativní vlhkost
nesmí být vyšší než 85%. Zařízení postavte takovým
způsobem, aby byla zajištěna dobrá cirkulace vzduchu.
Vzdálenost zařízení od stěny by neměla být menší než 50
cm. Zařízení se musí nacházet daleko od jakéhokoli horkého
povrchu. Zařízení vždy používejte na rovnoměrném,
stabilním, čistém a ohnivzdorném povrchu, mimo dosah
dětí a osob s omezenými psychickými, smyslovými a
duševními funkcemi. Zařízení umístěte takovým způsobem,
abyste v každém okamžiku měli ničím nezatarasený přístup
k elektrické zásuvce. Ujistěte se, aby hodnoty proudu,
kterým je zařízení napájeno, byly shodné s údaji uvedenými
na technickém štítku zařízení!
CZCZ

22 23
19.05.2020
POZNÁMKA: Pokud jsou zařízení namontována na rampě
nebo jiné konstrukci, musí být zajištěna tak, aby nebylo
možné projít přímo pod LED hlavami.

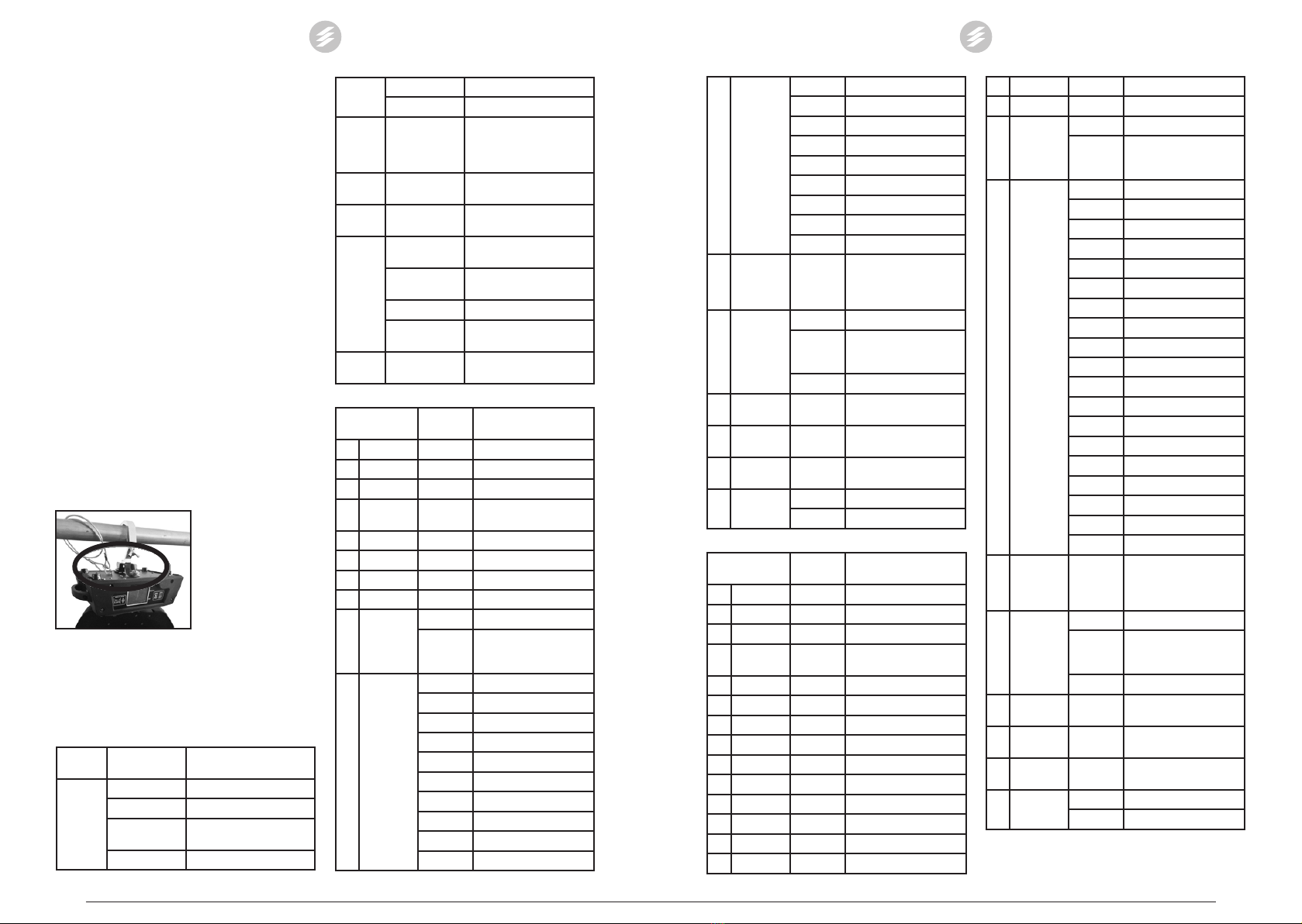

MONTÁŽ ZAŘÍZENÍ
Zařízení lze namontovat na osvětlovací lampu. Před montáží
se ujistěte, že konstrukce, ke které je zařízení připojeno,
je stabilní a její nosnost by měla být desetinásobkem
hmotnosti zařízení. Chcete-li zařízení namontovat na
rampu, přišroubujte konektor k základně a speciální háček
ke konektoru. Před spuštěním se ujistěte, že je montáž
správná a šrouby jsou pevně utaženy. Při instalaci a
používání zařízení na rampě použijte bezpečnostní kabel o
síle 12násobku hmotnosti zařízení.
Příklad správné instalace LED hlavy na světelné rampě:
3.3. PRÁCE SE ZAŘÍZENÍM
Poznámka: Zařízení má paměťovou funkci. Po nastavení
požadovaného světelného efektu stiskněte ENTER. Po
dalším spuštění se zařízení zapne s dříve nastavenou funkcí.
3.3.1. MODEL CON.LMHZ-36/10/RGBW
1) Programování
Menu
Funkce Dílčí funkce Popis
Menu
Reverse Obrót Pan, Tilt
Mic Sense 001-255
No Signal
Mode
Režimy: rychlý, pomalý,
citlivý na zvuk
Reset Reset motoru
Menu Default Výchozí
Factory Set Výrobní nastavení
Addr -
Pro změnu nastavení
stiskněte tlačítko UP/
DOWN, pro uložení
stiskněte ENTER.
Disp - Chcete-li změnit
zobrazení, stiskněte ENTER
En/Ch - Pro změnu jazyka
stiskněte ENTER
Mode
DMX 512
Mode Režim DMX 512
Fast Auto Automatický režim - rychlý
Slow Mode Automatický režim - pomalý
Sound Automatický režim -
citlivý na zvuk
16/24
CH
16 Channels/
24 Channels
16 nebo 24 kanálový
režim
16 kanálový režim
Kanál Hodnota
DMX Funkce
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 Lineární ostření
5Red 0-255 Červená 0-100%
6 Green 0-255 Zelená 0-100%
7 Blue 0-255 Modrá 0-100%
8 White 0-255 Bílá 0-100%
9 Strobe
0-9 Bez funkce
10-255
Stroboskop – rychlost
záblesku od pomalého k
rychlému (1-25 / s)
10
Color
eect
display
0-9 Bez funkce
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 RW
10
Color
eect
display
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Změna barvy – efekt 1
148-167 Změna barvy – efekt 2
168-187 Změna barvy – efekt 3
188-207 Změna barvy – efekt 4
208-227 Změna barvy – efekt 5
228-255 Změna barvy – efekt 6
11
Color
change
eect
speed
0-255 Od pomalého k rychlému
12
X/Y
Macro
function
0-49 Bez funkce
50-180
X/Y S vlastním pohonem
(rychlost z rychlého na
pomalý)
181-255 X/Y hlasová aktivace
13
X axis
ne
tuning
0-255 Ladění osy X – 16bitové
nastavení
14 Y axis ne
tuning 0-255 Ladění osy Y – 16bitové nastavení
15 X/Y
speed 0-255 Od pomalého k rychlému
16 Reset 0-255 Bez funkce
251-255 Reset hlavy, efekty 3S
24 kanálový režim
Kanál Hodnota
DMX Funkce
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 lineární ostření
5 Red 1 0-255 Červená 0-100%
6 Green 1 0-255 Zelená 0-100%
7 Blue 1 0-255 Modrá 0-100%
8 White 1 0-255 Bílá 0-100%
9 Red 2 0-255 Červená 0-100%
10 Green 2 0-255 Zelená 0-100%
11 Blue 2 0-255 Modrá 0-100%
12 White 2 0-255 Bílá 0-100%
13 Red 3 0-255 Červená 0-100%
14 Green 3 0-255 Zelená 0-100%
15 Blue 3 0-255 Modrá 0-100%
16 White 3 0-255 Bílá 0-100%
17 Strobe
0-9 Bez funkce
10-255
Stroboskop – rychlost
záblesku od pomalého k
rychlému (1-25 / s)
18
Color
eect
display
0-9 Bez funkce
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 GW
18
Color
eect
display
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Změna barvy – efekt 1
148-167 Změna barvy – efekt 2
168-187 Změna barvy – efekt 3
188-207 Změna barvy – efekt 4
208-227 Změna barvy – efekt 5
228-255 Změna barvy – efekt 6
19
Color
change
eect
speed
0-255 Od pomalého k
rychlému
20 X/Y Macro
function
0-49 Bez funkce
50-180
X/Y S vlastním
pohonem (rychlost z
rychlého na pomalý)
181-255 X/Y hlasová aktivace
21 X axis ne
tuning 0-255 Ladění osy X – 16bitové nastavení
22 Y axis ne
tuning 0-255 Ladění osy Y – 16bitové nastavení
23 X/Y speed 0-255 Od pomalého k
rychlému
24 Reset 0-255 Bez funkce
251-255 Reset hlavy, efekty 3S
CZCZ
2) Schéma připojení signálu
3) Schéma připojení napájení (max. 4 připojení)
SIGNAL
IN OUT IN OUT IN OUT IN SIGNAL END
AC100-240V
POWER INPUT OUTPUT INPUT OUTPUT INPUT OUTPUT INPUT

24 25
19.05.2020
d001 001-512 Ovládaní ovladače
MAFA
FASt Rychlý – s vlastním pohonem
MStS Hlasový režim
MStc Samostatný režim
SIAu Soubor Slave
MASL-SLOU Volný režim
Pan Pan Motor X vpřed
rPAn Motor Y vpřed
TiL TiL Přesun motoru Y
rTiL Přesun motoru X
diS diS Pohled zepředu
rdiS Reverzní expozice
14CH 14CH 14 kanálový režim
9CH 9 kanálový režim
PA54
PA54 Motor X – otáčení o 540°
PA36 Motor X – otáčení o 360°
PA18 Motor X – otáčení o 180°
Ti24
Ti27 Motor Y – otáčení o 180°
Ti18 Motor Y – otáčení o 90°
Ti09 Motor Y – otáčení o 45°
REST REST Návrat do uloženého stavu
LOAD LOAD Původní výrobní nastavení
14 kanálový režim
1 0-255 Horizontální
2 0-255 Horizontální zatemnění
3 0-255 Vertikální
4 0-255 Vertikální zatemnění
5 0-255 Rychlost
6
0-7
8-134
135-239
240-255
Žádný efekt
Zatemnění
Stroboskop (rychlost
záblesku od pomalého k
rychlému)
Medailon
7 0-255 Červené zatemnění
8 0-255 Zelená zatemnění
9 0-255 Modrá zatemnění
10 0-255 Bílá zatemnění
11
0-7
8-231
232-255
Žádný efekt
Barevná kombinace 1
Skákající barvy
9 kanálový režim
1 0-255 Horizontální
2 0-255 Vertikální
3
0-7
8-134
135-239
240-255
Zatemnění a stroboskop
Žádný efekt
Zatemnění
Stroboskop (rychlost
záblesku od pomalého k
rychlému)
Medailon
4 0-255 Červené zatemnění
5 0-255 Zelená zatemnění
6 0-255 Modrá zatemnění
7 0-255 Bílá zatemnění
8 0-255 Rychlost motoru
9 150-200 Reset
3.4. ČIŠTĚNÍ A ÚDRŽBA
a) Před každým čištěním a také tehdy, když zařízení
nepoužíváte, vytáhněte síťovou zástrčku že zásuvku.
b) K čištění povrchu zařízení používejte výhradně
prostředky neobsahující žíravé látky.
c) Zařízení skladujte na suchém a chladném místě,
chráněném proti vlhkosti a přímému slunečnímu
svitu.
d) Je zakázáno zařízení polévat vodou nebo je do vody
ponořovat.
e) Dávejte pozor, aby se ventilačními otvory
nacházejícími se na krytu zařízení nedostala dovnitř
voda.
f) Ventilační otvory čistěte pomocí štětečku a
stlačeného vzduchu.
g) Pravidelně provádějte revize zařízení a kontrolujte,
zda je technicky způsobilé a není poškozeno.
h) K čištění používejte měkký hadřík.
i) Zařízení nečistěte přípravky s kyselým pH,
dezinfekčními prostředky, ředidly, palivem, oleji
nebo jinými chemickými látkami, může to poškodit
zařízení.
LIKVIDACE OPOTŘEBENÝCH ZAŘÍZENÍ
Po ukončení doby používání nevyhazujte tento výrobek
společně s komunálním odpadem, ale odevzdejte jej k
recyklaci do sběrny elektrických a elektronických zařízení.
O tom informuje symbol umístěný na zařízení, v návodě
k obsluze nebo na obalu. Komponenty použité v zařízení
jsou vhodné pro zužitkování v souladu s jejich označením.
Díky zužitkování, recyklaci nebo jiným způsobům využití
opotřebených zařízení významně přispíváte k ochraně
životního prostředí. Informace o příslušné sběrně
opotřebených zařízení poskytne místní obecný nebo
městský úřad.
CZ
3.3.2. MODEL CON.LMH-7/10/RGBW
1) Programování
Menu
12 0-255 Rychlost barev
13 0-127
128-255
Auto
Zvuk 1
14 150-200 Reset
MANUEL D‘UTILISATION
DÉTAILS TECHNIQUES
Description des
paramètres Valeur des paramètres
Nom du produit Lyre led zoom
Modèle CON.LMHZ-
36/10/RGBW CON.LMH- 7/10/RGBW
Tension nominale [V~]/
Fréquence [Hz] 230/50
Puissance nominale [W] 400 80
Classe de protection IP IP20
Dimensions [mm] 350x220x440 175x175x240
Poids [kg] 9,15 2,95
Température [°C] tc=60 / ta. 45
Distance minimale des
éléments inammables
[m] 0,5
Source de lumière 36x10W LED
4en1 7x10 LED RGBW 4en1
Couleur Mélange de couleurs
RGBW illimité
Angle de faisceau [°] Pan/Tilt:
540/270 Pan/Tilt: 540/180
An de garantir le fonctionnement able et durable de
l‘appareil, il est nécessaire d‘utiliser et d‘entretenir ce
dernier conformément aux consignes gurant dans le
présent manuel. Les caractéristiques et les spécications
contenues dans ce document sont à jour. Le fabricant se
réserve le droit de procéder à des modications à des ns
d’amélioration du produit. L‘appareil a été mis au point et
fabriqué en tenant compte des progrès techniques et de la
réduction de bruit an de réduire au maximum les risques
liés aux émissions sonores.
SYMBOLES
1. DESCRIPTION GÉNÉRALE
L‘objectif du présent manuel est de favoriser une utilisation
sécuritaire et able de l‘appareil. Le produit a été conçu
et fabriqué en respectant étroitement les directives
techniques applicables et en utilisant les technologies et
composants les plus modernes. Il est conforme aux normes
de qualité les plus élevées.
LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET
ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT
LA PREMIÈRE UTILISATION.
ATTENTION ! Mise en garde liée à la tension
électrique !
ATTENTION ! Surfaces chaudes. Risque de
brûlures !
Pour l'utilisation intérieure uniquement.
Remplacez tout écran de protection ssuré.
Ne regardez pas directement dans le faisceau
lumineux.
Ne pas monter sur des surfaces inammables.
Gardez une distance minimale de 0,5 m entre
toutes les surfaces externes de l'appareil et les
matériaux inammables.
La version originale de ce manuel a été rédigée en
allemand. Toutes les autres versions sont des traductions
de l‘allemand.
2. CONSIGNES DE SÉCURITÉ
REMARQUE ! Les illustrations contenues dans le
présent manuel sont fournies à titre explicatif. Votre
appareil peut ne pas être identique.
ATTENTION ! Veuillez lire attentivement toutes
les consignes de sécurité et toutes les instructions.
Le non-respect des avertissements et des consignes
de sécurité peut entraîner des chocs électriques, un
incendie, des blessures graves ou la mort.
Les notions d‘« appareil », de « machine » et de « produit »
gurant dans les descriptions et les consignes du manuel se
rapportent à/au Lyre led zoom.
2.1. SÉCURITÉ ÉLECTRIQUE
a) La che de l’appareil doit être compatible avec la
prise électrique. Ne modiez d‘aucune façon la che
électrique. L‘utilisation de la che originale et d‘une
prise électrique adaptée diminue les risques de chocs
électriques.
b) Évitez de toucher aux composants mis à la terre
comme les tuyaux, les radiateurs, les fours et
les réfrigérateurs. Le risque de chocs électriques
augmente lorsque votre corps est mis à la terre par
le biais de surfaces trempées et d‘un environnement
humide. La pénétration d‘eau dans l‘appareil accroît le
risque de dommages et de chocs électriques.
c) Ne touchez pas l‘appareil lorsque vos mains sont
humides ou mouillées.
d) N‘utilisez pas le câble d‘une manière diérant de son
usage prévu. Ne vous en servez jamais pour porter
l‘appareil. Ne tirez pas sur le câble pour débrancher
l‘appareil. Tenez le câble à l‘écart de la chaleur, de
l‘huile, des arêtes vives et des pièces mobiles. Les
câbles endommagés ou soudés augmentent le risque
de chocs électriques.
e) Si vous n‘avez d‘autre choix que de vous servir de
l’appareil dans un environnement humide, utilisez
un dispositif diérentiel à courant résiduel (DDR). Un
DDR réduit le risque de chocs électriques.
f) Il est interdit d‘utiliser l‘appareil si le câble
d‘alimentation est endommagé ou s‘il présente
des signes visibles d‘usure. Le câble d‘alimentation
endommagé doit être remplacé par un électricien
qualié ou le centre de service du fabricant.
Le produit est conforme aux normes de sécurité
en vigueur.
Respectez les consignes du manuel.
Collecte séparée.
ATTENTION ! , AVERTISSEMENT ! et REMARQUE
attirent l'attention sur des circonstances
spéciques (symboles d'avertissement
généraux).
FR

26 27
19.05.2020
g) Pour éviter tout risque d‘électrocution, n‘immergez
pas le câble, la prise ou l‘appareil dans l‘eau ou tout
autre liquide. N‘utilisez pas l‘appareil sur des surfaces
humides.
h) ATTENTION DANGER DE MORT ! Ne trempez et
n’immergez jamais l’appareil dans l’eau ou dans
d’autres liquides pendant le nettoyage ou le
fonctionnement.
i) Ne mouillez pas l‘appareil. Risque de chocs
électriques!
2.2. SÉCURITÉ AU POSTE DE TRAVAIL
a) En cas de dommages ou de mauvais fonctionnement,
l’appareil doit être mis hors tension immédiatement
et la situation doit être rapportée à une personne
compétente.
b) Seul le fabricant doit réparer le produit. Ne tentez pas
de réparer le produit par vous-même !
c) En cas de feu ou d’incendie, utilisez uniquement des
extincteurs à poudre ou au dioxyde de carbone (CO2)
pour étouer les ammes sur l’appareil.
d) Utilisez l‘équipement dans un endroit bien aéré.
e) Conservez le manuel d’utilisation an de pouvoir
le consulter ultérieurement. En cas de cession de
l’appareil à un tiers, l’appareil doit impérativement
être accompagné du manuel d’utilisation.
f) Tenez les éléments d’emballage et les pièces de
xation de petit format hors de portée des enfants.
g) Tenez l’appareil hors de portée des enfants et des
animaux.
h) Lors de l’utilisation combinée de cet appareil avec
d’autres outils, respectez également les consignes se
rapportant à ces outils.
2.3. SÉCURITÉ DES PERSONNES
a) N‘utilisez pas l‘appareil lorsque vous êtes fatigué,
malade, sous l‘eet de drogues ou de médicaments
et que cela pourrait altérer votre capacité à utiliser
l‘appareil.
b) Cet appareil n‘est pas conçu pour être utilisé par les
personnes dont les facultés physiques, sensorielles
ou mentales sont limitées (enfants y compris), ni par
des personnes sans expérience ou connaissances
adéquates, à moins qu‘elles se trouvent sous
la supervision et la protection d‘une personne
responsable ou qu‘une telle personne leur ait transmis
des consignes appropriées en lien avec l‘utilisation de
l’appareil.
c) Seules des personnes aptes physiquement à se servir
de l‘appareil, qui ont suivi une formation appropriée
et ont lu ce manuel d‘utilisation peuvent utiliser le
produit. En outre, ces personnes doivent connaître les
exigences liées à la santé et à la sécurité au travail.
d) Cet appareil n‘est pas un jouet. Les enfants doivent
demeurer sous la supervision d’un adulte an qu’ils
ne jouent pas avec l’appareil.
2.4. UTILISATION SÉCURITAIRE DE L‘APPAREIL
a) Avant de procéder au nettoyage et à l’entretien de
l’appareil, débranchez-le. Une telle mesure préventive
réduit le risque de mise en marche accidentelle de
l’appareil.
b) Les outils qui ne sont pas en cours d‘utilisation
doivent être mis hors de portée des enfants et des
personnes qui ne connaissent ni l‘appareil, ni le
manuel d‘utilisation s‘y rapportant. Entre les mains de
personnes inexpérimentées, ce genre d‘appareils peut
représenter un danger.
c) Maintenez l‘appareil en parfait état de marche. Avant
chaque utilisation, vériez l’absence de dommages en
général et au niveau des pièces mobiles (assurez-vous
qu’aucune pièce ni composant n’est cassé et vériez
que rien ne compromet le fonctionnement sécuritaire
de l’appareil). En cas de dommages, l’appareil doit
impérativement être envoyé en réparation avant
d’être utilisé de nouveau.
d) Tenez l‘appareil hors de portée des enfants.
e) La réparation et l‘entretien des appareils doivent être
eectués uniquement par un personnel qualié, à
l‘aide de pièces de rechange d‘origine. Cela garantit
la sécurité d’utilisation.
f) Évitez de soumettre l‘appareil à une charge excessive
entraînant son arrêt. Cela peut causer une surchaue
des composants d‘entraînement et endommager
l‘appareil.
g) Il est défendu de pousser, de déplacer ou de tourner
l’appareil pendant son fonctionnement.
h) Ne laissez pas l’appareil fonctionner sans surveillance.
i) Nettoyez régulièrement l‘appareil pour en prévenir
l’encrassement.
j) Cet appareil n‘est pas un jouet. Le nettoyage et
l’entretien ne doivent pas être eectués par des
enfants, à moins qu’ils se trouvent sous la supervision
d’un adulte responsable.
k) Il est défendu de modier l’appareil pour en changer
les paramètres ou la construction.
l) Gardez le produit à l’écart des sources de feu et de
chaleur.
m) Ne surchargez pas l’appareil.
n) Ne couvrez pas les orices de ventilation !
o) Déplacez / assemblez toujours l‘appareil par la base,
jamais par la lyre!
p) La lyre s‘échaue pendant le fonctionnement.
Après avoir éteint l‘appareil, laissez-le refroidir pour
l‘entretien, le réglage ou le démontage et le transport.
ATTENTION ! Bien que l‘appareil ait été conçu en
accordant une attention spéciale à la sécurité et qu‘il
comporte des dispositifs de protection, ainsi que des
caractéristiques de sécurité supplémentaires, il n’est
pas possible d’exclure entièrement tout risque de
blessure lors de son utilisation. Nous recommandons
de faire preuve de prudence et de bon sens lorsque
vous utilisez l’appareil.
3. CONDITIONS D’UTILISATION
La lyre à LED est un dispositif d‘éclairage conçu uniquement
à des ns de divertissement, d‘exposition et d‘architecture.
Ne convient pas à l‘éclairage domestique. La lyre peut être
utilisée à la fois comme appareil debout et montée sur une
rampe d‘éclairage.
L’utilisateur porte l’entière responsabilité pour
l’ensemble des dommages attribuables à un usage
inapproprié.
3.2. PRÉPARATION À L‘UTILISATION
CHOIX DE L’EMPLACEMENT DE L’APPAREIL
La température ambiante ne doit pas dépasser 40°C et le
taux d‘humidité relative ne doit pas être de plus de 85%.
Positionnez l’appareil de sorte qu’une bonne circulation
d’air soit assurée. Vériez qu’un espace d‘au moins 50 cm
est libre de chaque côté de l’appareil. Tenez l’appareil à
l’écart des surfaces chaudes. Utilisé toujours l’appareil sur
une surface plane, stable, propre, ininammable et sèche,
hors de portée des enfants et des personnes présentant
des capacités physiques, sensorielles ou mentales
diminuées. Placez l’appareil de sorte que la che soit
accessible en permanence et non couverte. Assurez-vous
que l’alimentation électrique correspond aux indications
gurant sur la plaque signalétique du produit.
ATTENTION : Si les appareils ont été montés sur une rampe
ou autre structure, ils doivent être sécurisés de façon à ce
qu‘il soit impossible de passer directement sous les lyres
LED.
MONTAGE DE L’APPAREIL
L‘appareil peut être installé sur une rampe d‘éclairage.
Avant l‘assemblage, assurez-vous que la structure à
laquelle l‘appareil est xé est stable et que sa capacité de
charge est de 10 fois le poids de l‘appareil. Pour installer
l‘appareil sur une rampe, vissez le connecteur à la base et
un crochet spécial au connecteur. Avant de commencer,
assurez-vous que l‘assemblage est correct et que les vis
sont bien serrées. Lors de l‘assemblage et de l‘utilisation
de l‘appareil sur une rampe, utilisez une corde de sécurité
d‘une force de 12 fois le poids de l‘appareil
Exemple d‘installation correcte de la lyre LED sur la rampe
d‘éclairage:
3.3. UTILISATION DE L‘APPAREIL
Attention : L‘appareil dispose de la fonction de mémoire.
Après avoir réglé l‘eet d‘éclairage souhaité, appuyez sur
ENTER. Après le prochain démarrage, l‘appareil s‘allumera
avec la fonction précédemment dénie.
3.3.1. MODÈLE CON.LMHZ-36/10/RGBW
1) Programmation
Menu
Fonction Sous-fonctions Description
Menu
Reverse Rotation Pan, Tilt
Mic Sense 001-255
No Signal
Mode
Modes: rapide, lent,
sensible au son
Reset Réinitialisation du moteur
Default Par défaut
Factory Set Paramétrages d'usine
Addr -
Pour modier les
paramètres, appuyez sur
le bouton UP/DOWN,
pour enregistrer, appuyez
sur ENTER
Disp - Pour changer la vue,
appuyez sur ENTER
En/Ch - Pour changer la langue,
appuyez sur ENTER
Mode
DMX 512 Mode Mode DMX 512
Fast Auto Mode automatique - rapide
Slow Mode Mode automatique - lent
Sound Mode automatique
- sensible au son
16/24
CH
16 Channels/
24 Channels Mode 16 ou 24 canaux
Mode 16 canaux
Canal Valeur
DMX Fonction
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 focalisation
linéaire
5Red 0-255 Rouge 0-100%
6 Green 0-255 Vert 0-100%
7 Blue 0-255 Bleu 0-100%
8 White 0-255 Blanc 0-100%
9 Strobe
0-9 Pas de fonction
10-255
Stroboscope - vitesse
du ash de lente à
rapide (1-25 / s)
3
2
1
3
2
1
CON.LMHZ-36/10/RGBW CON.LMH-7/10/RGBW
1. Base avec panneau de commande (à l‘avant) et câble
d‘alimentation et entrée DMX (à l‘arrière) (le modèle
CON.LMHZ-36/10 / RGBW dispose également d‘un
interrupteur marche / arrêt)
2. Poignée mobile
3. Lyre
3.1. DESCRIPTION DE L‘APPAREIL
FR FR

28 29
19.05.2020
10
Color
eect
display
0-9 Pas de fonction
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 RW
10
Color
eect
display
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Changement de couleur
- eet 1
148-167 Changement de couleur
- eet 2
168-187 Changement de couleur
- eet 3
188-207 Changement de couleur
- eet 4
208-227 Changement de couleur
- eet 5
228-255 Changement de couleur
- eet 6
11
Color
change
eect
speed
0-255 De lent à rapide
12 X/Y Macro
function
0-49 Pas de fonction
50-180 X/Y Auto-propulsé
(vitesse de rapide à lent)
181-255 X/Y activation vocale
13 X axis ne
tuning 0-255 Réglage sur l'axe X - réglage 16 bits
14 Y axis ne
tuning 0-255 Réglage sur l'axe Y - réglage 16 bits
15 X/Y speed 0-255 De lent à rapide
16 Reset
0-255 Pas de fonction
251-255 Réinitialisation de la
lyre, eets 3S
Mode 24 canaux
Canal Valeur
DMX Fonction
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 focalisation
linéaire
5 Red 1 0-255 Rouge 0-100%
6 Green 1 0-255 Vert 0-100%
7 Blue 1 0-255 Bleu 0-100%
8 White 1 0-255 Blanc 0-100%
9 Red 2 0-255 Rouge 0-100%
10 Green 2 0-255 Vert 0-100%
11 Blue 2 0-255 Bleu 0-100%
12 White 2 0-255 Blanc 0-100%
13 Red 3 0-255 Rouge 0-100%
14 Green 3 0-255 Vert 0-100%
15 Blue 3 0-255 Bleu 0-100%
16 White 3 0-255 Blanc 0-100%
17 Strobe
0-9 Pas de fonction
10-255
Stroboscope - vitesse
du ash de lente à
rapide (1-25 / s)
18
Color
eect
display
0-9 Pas de fonction
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 GW
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Changement de couleur
- eet 1
148-167 Changement de couleur
- eet 2
168-187 Changement de couleur
- eet 3
2) Schéma de connexion du signal
3) Schéma de connexion d‘alimentation
(max 4 connexions)
3.3.2. MODEL CON.LMH-7/10/RGBW
1) Programmation
Menu
d001 001-512 Contrôle du pilote
MAFA
FASt Rapide - auto-propulsé
MStS Mode voix
MStc Mode autonome
SIAu Ensemble Slave
MASL-SLOU Mode lent
SIGNAL
IN OUT IN OUT IN OUT IN SIGNAL END
AC100-240V
POWER INPUT OUTPUT INPUT OUTPUT INPUT OUTPUT INPUT
18
Color
eect
display
188-207 Changement de couleur
- eet 4
208-227 Changement de couleur
- eet 5
228-255 Changement de couleur
- eet 6
19
Color
change
eect
speed
0-255 De lent à rapide
20 X/Y Macro
function
0-49 Pas de fonction
50-180 X/Y Auto-propulsé
(vitesse de rapide à lent)
181-255 X/Y activation vocale
21 X axis ne
tuning 0-255 Réglage sur l'axe X - réglage 16 bits
22 Y axis ne
tuning 0-255 Réglage sur l‘axe Y - réglage 16 bits
23 X/Y speed 0-255 De lent à rapide
24 Reset
0-255 Pas de fonction
251-255 Réinitialisation de la
lyre, eets 3S
Pan Pan Moteur X vers l'avant
rPAn Moteur Y vers l'avant
TiL TiL Décalage moteur Y
rTiL Décalage moteur X
diS diS Vue en avant
rdiS Exposition inversée
14CH 14CH Mode 14 canaux
9CH Mode 9 canaux
PA54
PA54 Moteur X - rotation de 540 °
PA36 Moteur X - rotation de 360 °
PA18 Moteur X - rotation de 180 °
Ti24
Ti27 Moteur Y - rotation de 180 °
Ti18 Moteur Y - rotation de 90 °
Ti09 Moteur Y - rotation de 45 °
REST REST Retour au statut enregistré
LOAD LOAD Paramètres d'usine
d'origine
1 0-255 Horizontale
2 0-255 Assombrissement
horizontal
3 0-255 Verticale
4 0-255 Assombrissement vertical
5 0-255 Vitesse
6
0-7
8-134
135-239
240-255
Aucun eet
Obscurité
Stroboscope (vitesse du
ash de lente à rapide)
Médaillon
7 0-255 Assombrissement rouge
8 0-255 Assombrissement vert
9 0-255 Assombrissement bleu
10 0-255 Assombrissement blanc
11
0-7
8-231
232-255
Aucun eet
Combinaison de couleurs 1
Couleurs sautantes
12 0-255 Vitesse de couleur
13 0-127
128-255
Auto
Son 1
14 150-200 Réinitialiser
Mode 14 canaux
FR FR

30 31
19.05.2020
3.4. NETTOYAGE ET ENTRETIEN
a) Avant de commencer le nettoyage, débranchez
l‘appareil de l‘alimentation électrique.
b) Pour nettoyer les diérentes surfaces, n‘utilisez que
des produits sans agents corrosifs.
c) Conservez l‘appareil dans un endroit propre, frais et
sec, à l‘abri de l‘humidité et des rayons directs du
soleil.
d) Il est interdit d’asperger l‘appareil d‘eau ou de
l‘immerger dans l‘eau.
e) Évitez que de l’eau ne pénètre à l’intérieur de
l’appareil par l’intermédiaire des orices de
ventilation du boîtier.
f) Nettoyez les orices de ventilation à l‘aide d‘un
pinceau et d‘air comprimé.
g) Contrôlez régulièrement l‘appareil pour vous assurer
qu‘il fonctionne correctement et ne présente aucun
dommage.
h) Utilisez un chion doux lors du nettoyage.
i) Ne nettoyez pas l’appareil pas avec des substances
acides. L’équipement médical, les solvants, les
carburants, les huiles et les produits chimiques
peuvent endommager l’appareil.
MISE AU REBUT DES APPAREILS USAGÉS
À la n de sa vie, ce produit ne doit pas être jeté dans
les ordures ménagères ; il doit impérativement être remis
dans un point de collecte et de recyclage pour appareils
électroniques et électroménagers. Un symbole à cet
eet gure sur le produit, l‘emballage ou dans le manuel
d‘utilisation. Les matériaux utilisés lors de la fabrication
de l‘appareil sont recyclables conformément à leur
désignation. En recyclant ces matériaux, en les réutilisant ou
en utilisant les appareils usagés d’une autre manière, vous
contribuez grandement à protéger notre environnement.
Pour obtenir de plus amples informations sur les points de
collecte appropriés, adressez-vous à vos autorités locales.
Mode 9 canaux
1 0-255 Horizontale
2 0-255 Verticale
3
0-7
8-134
135-239
240-255
Obscurité et stroboscope
Aucun eet
Obscurité
Stroboscope (vitesse du
ash de lente à rapide)
Médaillon
4 0-255 Assombrissement rouge
5 0-255 Assombrissement vert
6 0-255 Assombrissement bleu
7 0-255 Assombrissement blanc
8 0-255 Vitesse du motor
9 150-200 Réinitialiser
ISTRUZIONI PER L’USO
DATI TECNICI
Parametri - Descrizione Parametri - Valore
Nome del prodotto Testa mobile zoom LED
Modello CON.LMHZ-
36/10/RGBW CON.LMH- 7/10/RGBW
Tensione nominale [V~]/
Frequenza [Hz] 230/50
Potenza nominale [W] 400 80
Classe di protezione IP IP20
Dimensioni [mm] 350x220x440 175x175x240
Peso [kg] 9,15 2,95
Temperatura [°C] tc=60 / ta. 45
Distanza minima da
elementi inammabili
[m] 0,5
Fonte di luce 36x10W LED
4in1 7x10 LED RGBW 4in1
Colore Mix di colori
RGBW illimitato
Angolo del fascio [°] Pan/Tilt:
540/270 Pan/Tilt: 540/180
Per un funzionamento duraturo e adabile del dispositivo
assicurarsi di maneggiarlo e curarne la manutenzione
secondo le disposizioni presentate in questo manuale.
I dati e le speciche tecniche indicati in questo manuale
sono attuali. Il fornitore si riserva il diritto di apportare
delle migliorie nel contesto del miglioramento dei
propri prodotti. L‘apparecchiatura è stata progettata e
realizzata tenendo in considerazione il progresso tecnico
e la riduzione di rumore, in maniera tale da mantenere al
minimo i possibili rischi derivanti dalle emissioni di rumore.
SPIEGAZIONE DEI SIMBOLI
1. DESCRIZIONE GENERALE
Queste istruzioni sono intese come ausilio per un uso sicuro
e adabile. Il prodotto è stato rigorosamente progettato
e realizzato secondo le direttive tecniche e l‘utilizzo delle
tecnologie e componenti più moderne e seguendo gli
standard di qualità più elevati.
PRIMA DELLA MESSA IN FUNZIONE È NECESSARIO
AVER LETTO E COMPRESO LE ISTRUZIONI D‘USO
Usare solo in ambienti chiusi.
Sostituire qualsiasi schermo protettivo
incrinato.
Non guardare direttamente nel raggio
luminoso.
Non montare su superci inammabili.
Mantenere una distanza minima di 0,5 m da
tutte le superci esterne del dispositivo da
materiali inammabili.
Il manuale originale è stato scritto in tedesco. Le versioni in
altre lingue sono traduzioni dalla lingua tedesca.
2. SICUREZZA NELL‘IMPIEGO
AVVERTENZA! Le immagini contenute in questo
manuale sono puramente indicative e potrebbero
dierire dal prodotto.
ATTENZIONE! Leggere le istruzioni d‘uso e di
sicurezza. Non prestare attenzione alle avvertenze e
alle istruzioni può condurre a shock elettrici, incendi,
gravi lesioni o addirittura al decesso.
Il termine „apparecchio“ o „prodotto“ nelle avvertenze e
descrizioni contenute nel manuale si riferisce alla/al Testa
mobile zoom LED.
2.1. SICUREZZA ELETTRICA
a) La spina del dispositivo deve essere compatibile con
la presa. Non cambiare la spina per alcun motivo. Le
spine e le prese originali riducono il rischio di scosse
elettriche.
b) Evitare che il dispositivo tocchi componenti collegati
a terra come tubi, radiatori, forni e frigoriferi. Il rischio
di scosse elettriche aumenta se il corpo viene messo
a terra su superci umide o in un ambiente umido.
L‘acqua che entra nel dispositivo aumenta il rischio di
danni e scosse elettriche.
c) Non toccare l‘apparecchio con mani umide o bagnate.
d) Non utilizzare il cavo in modo improprio. Non
utilizzarlo mai per trasportare l‘apparecchio o
rimuovere la spina. Tenere il cavo lontano da fonti di
calore, oli, bordi appuntiti e da parti in movimento.
I cavi danneggiati o saldati aumentano il rischio di
scosse elettriche.
e) Se non è possibile evitare che il dispositivo venga
utilizzato in un ambiente umido, utilizzare un
interruttore dierenziale. Un interruttore dierenziale
riduce il rischio di scosse elettriche.
f) Si sconsiglia l‘uso dell‘ apparecchio qualora il cavo
di alimentazione sia danneggiato o presenti segni
di usura. Il cavo di alimentazione danneggiato deve
essere sostituito da un elettricista qualicato o dal
servizio di assistenza del fabbricante.
g) Per evitare scosse elettriche, non immergere il cavo,
la spina o il dispositivo in acqua o altri liquidi. Non
utilizzare il dispositivo su superci bagnate.
h) ATTENZIONE: PERICOLO DI MORTE! Non immergere il
dispositivo in acqua o altri liquidi durante la pulizia o
la messa in funzione.
i) Non bagnare il dispositivo. Rischio di scossa elettrica!
2.2. SICUREZZA SUL LAVORO
a) In presenza di un danno o un difetto, il dispositivo
deve subito essere spento e bisogna avvisare una
persona autorizzata.
Il prodotto soddisfa le attuali norme di
sicurezza.
Leggere attentamente le istruzioni.
Prodotto riciclabile.
ATTENZIONE o AVVERTENZA! o NOTA!
per richiamare l’attenzione su determinate
circostanze (indicazioni generali di avvertenza).
ATTENZIONE! Pericolo di tensione elettrica!
ATTENZIONE! Supercie calda. Pericolo di
ustione!
FR IT

32 33
19.05.2020
b) Il prodotto può essere riparato soltanto dal fornitore.
Non auto-ripararlo.
c) In caso di incendio, utilizzare solo estintori a polvere o
ad anidride carbonica (CO2).
d) Utilizzare il dispositivo in una zona ben ventilata.
e) Conservare le istruzioni d‘uso per uso futuro. Nel caso
in cui il dispositivo venisse adato a terzi, consegnare
anche queste istruzioni.
f) Tenere gli elementi di imballaggio e le piccole parti di
assemblaggio fuori dalla portata dei bambini.
g) Tenere il dispositivo fuori dalla portata dei bambini e
degli animali.
h) Durante l’impiego del dispositivo in contemporanea
con altri dispositivi, è consigliabile rispettare le altre
istruzioni d’uso.
2.3. SICUREZZA PERSONALE
a) Non è consentito l‘uso del dispositivo in uno stato
di aaticamento, malattia, sotto l‘inuenza di alcol,
droghe o farmaci, se questi limitano la capacità di
utilizzare il dispositivo.
b) Questo dispositivo non è adatto per essere utilizzato
da persone, bambini compresi, con ridotte capacità
siche, sensoriali o mentali, così come da privi di
adeguata esperienza e/o conoscenze. Si fa eccezione
per coloro i quali siano sorvegliati da un responsabile
qualicato che si prenda carico della loro sicurezza e
abbia ricevuto istruzioni dettagliate al riguardo.
c) Il dispositivo può essere usato solo da persone
con capacità siche adeguate che sono state
adeguatamente istruite e che hanno letto queste
istruzioni, le hanno capite e hanno appreso le norme
di sicurezza e di protezione sul posto di lavoro.
d) Questo dispositivo non è un giocattolo. I bambini
devono essere sorvegliati anché non giochino con il
prodotto.
2.4. USO SICURO DEL DISPOSITIVO
a) Scollegare l‘unità dall‘alimentazione prima di iniziare
l‘impostazione, la pulizia e la manutenzione. Tale
misura preventiva riduce il rischio di attivazione
accidentale del dispositivo.
b) Gli strumenti inutilizzati devono essere tenuti fuori
dalla portata dei bambini e delle persone che non
hanno familiarità con il dispositivo e le istruzioni
d’uso. Nelle mani di persone inesperte, questo
dispositivo può rappresentare un pericolo.
c) Mantenere il dispositivo in perfette condizioni. Prima
di ogni utilizzo, vericare che non vi siano danni
generali o danni alle parti mobili (frattura di parti
e componenti o altre condizioni che potrebbero
compromettere il funzionamento sicuro del prodotto).
In caso di danni, l‘unità deve essere riparata prima
dell‘uso.
d) Tenere il dispositivo fuori dalla portata dei bambini.
e) La riparazione e la manutenzione dell‘attrezzatura
devono essere eseguite esclusivamente da personale
specializzato qualicato e con pezzi di ricambio
originali. Ciò garantisce la sicurezza durante l‘uso.
f) Evitare situazioni in cui l‘unità si arresta a causa di un
carico eccessivo durante il funzionamento. Ciò può
causare il surriscaldamento dei componenti e quindi
danni al dispositivo.
g) È vietato spostare o ruotare il dispositivo durante il
funzionamento.
h) Non lasciare il dispositivo incustodito mentre è in uso.
i) Pulire regolarmente l‘apparecchio in modo da evitare
l‘accumulo di sporcizia.
j) Questo apparecchio non è un giocattolo! La pulizia
e la manutenzione non devono essere eseguite da
bambini a meno che non siano sotto la supervisione
di un adulto.
k) È vietato intervenire sulla costruzione del dispositivo
per modicare i suoi parametri o la sua costruzione.
l) Tenere dispositivi lontano da fonti di fuoco e calore.
m) Non sovraccaricare il dispositivo.
n) Le aperture di ventilazione non devono essere
coperte!
o) Il dispositivo va spostato/montato sempre tenendolo
con la base , mai con la testa!
p) La testa si scalda durante il lavoro. Dopo aver spento
il dispositivo, lasciarlo rareddare per manutenzione,
regolazione o smontaggio e trasporto.
ATTENZIONE! Anche se l‘apparecchiatura è
stata progettata per essere sicura, sono presenti
degli ulteriori meccanismi di sicurezza. Malgrado
l‘applicazione di queste misure supplementari di
sicurezza sussiste comunque il rischio di ferirsi. Si
raccomanda inoltre di usare cautela e buon senso.
3. CONDIZIONI D‘USO
La testa mobile a LED è un dispositivo di illuminazione
progettato esclusivamente per scopi di intrattenimento,
esposizione e architettura. Non adatto per l‘illuminazione
domestica. La testa può essere utilizzata sia come
dispositivo sso che montata su una rampa di illuminazione.
L‘operatore è responsabile di tutti i danni derivanti da
un uso improprio.
3.1. DESCRIZIONE DEL DISPOSITIVO
3
2
1
3
2
1
CON.LMHZ-36/10/RGBW CON.LMH-7/10/RGBW
1. Base con pannello di controllo (sulla parte anteriore)
e cavo di alimentazione e ingresso DMX (sul retro)
(modello CON.LMHZ-36/10/RGBW ha anche un
interruttore On/O)
2. Maniglia mobile
3. Testa
3.2. PREPARAZIONE AL FUNZIONAMENTO
Posizionamento del dispositivo:
La temperatura ambiente non deve superare i 40°C e
l‘umidità relativa non deve superare l‘85%. Posizionare
l‘apparecchio in modo da garantire una buona circolazione
dell‘aria. Garantire una distanza di almeno 50 cm tra il
dispositivo e altri apparecchi o strutture circostanti. Tenere
il dispositivo lontano da fonti di calore. Il dispositivo va
sempre utilizzato su una supercie piana, stabile, pulita,
ignifuga e asciutta, lontano dalla portata dei bambini e di
persone con capacità psichiche, sensoriali e mentali ridotte.
Posizionare il dispositivo in modo che la spina sia
facilmente accessibile e non risulti ostruita. Assicurarsi che
l‘alimentazione corrisponda a quella indicata sul quadro
tecnico del prodotto.
NOTA: se i dispositivi sono stati montati su una rampa
o altra struttura, devono essere protetti in modo che sia
impossibile passare direttamente sotto le teste LED.
MONTAGGIO DEL DISPOSITIVO
Il dispositivo può essere montato su una rampa di
illuminazione. Prima del montaggio, assicurarsi che
la struttura a cui è ssato il dispositivo sia stabile e che
la sua capacità di carico sia pari a 10 volte il peso del
dispositivo. Per montare il dispositivo su una rampa,
avvitare il connettore alla base e un gancio speciale al
connettore. Prima di iniziare, assicurarsi che il gruppo sia
corretto e che le viti siano serrate saldamente. Quando si
installa e si utilizza il dispositivo su una rampa, utilizzare
un cavo di sicurezza con una resistenza di 12 volte il peso
del dispositivo.
Un esempio della corretta installazione della testa LED sulla
rampa di illuminazione:
3.3. LAVORARE CON IL DISPOSITIVO
Nota: il dispositivo ha una funzione di memoria. Dopo aver
impostato l‘eetto di illuminazione desiderato, premere
ENTER. Dopo il prossimo avvio, il dispositivo si accenderà
con la funzione precedentemente impostata.
3.3.1. MODELLO CON.LMHZ-36/10/RGBW
1) Programmazione
Menu
Funzione Funzioni
subordinate Descrizione
Menu
Reverse Rotazione Pan, Tilt
Mic Sense 001-255
No Signal
Mode
Modalità: veloce, lenta,
sensibile al suono
Reset Reset del motore
Menu Default Default
Factory Set Impostazioni di fabbrica
Addr -
Per cambiare le
impostazioni, premere il
pulsante UP/DOWN, per
salvare premere ENTER
Disp - Per cambiare la vista,
premere ENTER
En/Ch - Per cambiare la lingua
premere ENTER
Mode
DMX 512
Mode Modalità DMX 512
Fast Auto Modalità automatica-
veloce
Slow Mode Modalità automatica -
lenta
Sound Modalità automatica -
sensibile al suono
16/24
CH
16 Channels/
24 Channels Modalità a 16 o 24 canali
Modalità a 16 canali
Canale Valore
DMX Funzione
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 messa a fuoco
lineare
5Red 0-255 Rosso 0-100%
6 Green 0-255 Verde 0-100%
7 Blue 0-255 Blu 0-100%
8 White 0-255 Bianco 0-100%
9 Strobe
0-9 Nessuna funzione
10-255
Stroboscopio- velocità
del ash da lenta veloce
(1-25/sec.)
10
Color
eect
display
0-9 Nessuna funzione
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 RW
10
Color
eect
display
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Cambio di colore
- eetto 1
148-167 Cambio di colore
- eetto 2
168-187 Cambio di colore
- eetto 3
IT IT

34 35
19.05.2020
10
Color
eect
display
188-207 Cambio di colore
- eetto 4
208-227 Cambio di colore
- eetto 5
228-255 Cambio di colore
- eetto 6
11
Color
change
eect
speed
0-255 Da lenta a veloce
12 X/Y Macro
function
0-49 Nessuna funzione
50-180 X/Y Semovente (velocità
da veloce a lenta)
181-255 X/Y attivazione tramite
la voce
13 X axis ne
tuning 0-255 Messa a punto dell’asse X- regolazione a 16 bit
14 Y axis ne
tuning 0-255 Messa a punto dell’asse Y- regolazione a 16 bit
15 X/Y speed 0-255 Da lenta a veloce
16 Reset
0-255 Nessuna funzione
251-255 Reset della testa, eetti
3S
Modalità a 24 canali
Canale Valore
DMX Funzione
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 messa a fuoco
lineare
5 Red 1 0-255 Rosso 0-100%
6 Green 1 0-255 Verde 0-100%
7 Blue 1 0-255 Blu 0-100%
8 White 1 0-255 Bianco 0-100%
9 Red 2 0-255 Rosso 0-100%
10 Green 2 0-255 Verde 0-100%
11 Blue 2 0-255 Blu 0-100%
12 White 2 0-255 Bianco 0-100%
13 Red 3 0-255 Rosso 0-100%
14 Green 3 0-255 Verde 0-100%
15 Blue 3 0-255 Blu 0-100%
16 White 3 0-255 Bianco 0-100%
17 Strobe
0-9 Nessuna funzione
10-255
Stroboscopio- velocità
del ash da lenta veloce
(1-25/sec.)
18
Color
eect
display
0-9 Nessuna funzione
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 GW
100-109 BW
110-119 RGB
120-127 RGBE
128-147 Cambio di colore-
eetto 1
148-167 Cambio di colore-
eetto 2
168-187 Cambio di colore-
eetto 3
188-207 Cambio di colore-
eetto 4
208-227 Cambio di colore-
eetto 5
228-255 Cambio di colore-
eetto 6
19
Color
change
eect
speed
0-255 Da lenta a veloce
20 X/Y Macro
function
0-49 Nessuna funzione
50-180 X/Y Semovente (velocità
da veloce a lenta)
181-255 X/Y attivazione tramite
la voce
21 X axis ne
tuning 0-255 Messa a punto dell’asse X- regolazione a 16 bit
22 Y axis ne
tuning 0-255 Messa a punto dell’asse Y- regolazione a 16 bit
23 X/Y speed 0-255 Da lenta a veloce
24 Reset
0-255 Nessuna funzione
251-255 Reset della testa, eetti
3S
2) Schema di collegamento del segnale
3) Schema di collegamento dell’alimentazione (max 4
collegamenti)
3.3.2. MODELLO CON.LMH-7/10/RGBW
1) Programmazione
Menu
d001 001-512 Verica del controllore
MAFA
FASt Veloce- semovente
MStS Modalità vocale
MStc Modalità autonoma
SIAu Set Slave
MASL-SLOU Modalità lenta
Pan Pan Motore X avanti
rPAn Motore Y avanti
TiL TiL Spostamento del motore Y
rTiL Spostamento del motore X
diS diS Vista avanti
rdiS Esposizione inversa
14CH 14CH Modalità a 14 canali
9CH Modalità a 9 canali
PA54
PA54 Motore X- rotazione di 540°
PA36 Motore X- rotazione di 360°
PA18 Motore X- rotazione di 180°
Ti24
Ti27 Motore Y- rotazione di 180°
Ti18 Motore Y- rotazione di 90°
Ti09 Motore Y- rotazione di 45°
REST REST Ritorno allo stato salvato
LOAD LOAD Impostazioni di fabbrica
originali
Modalità a 14 canali
1 0-255 Orizzontale
2 0-255 Oscuramento orizzontale
3 0-255 Verticale
4 0-255 Oscuramento verticale
5 0-255 Velocità
6
0-7
8-134
135-239
240-255
Nessun eetto
Oscuramento
Stroboscopio (velocità del
ash da lenta veloce)
Medaglione
7 0-255 Oscuramento rosso
8 0-255 Oscuramento verde
9 0-255 Oscuramento blu
10 0-255 Oscuramento bianco
11
0-7
8-231
232-255
Nessun eetto
Combinazione dei colori
Colori saltellanti
12 0-255 Velocità del colore
13 0-127
128-255
Auto
Suono 1
14 150-200 Reset
Modalità a 9 canali
1 0-255 Orizzontale
2 0-255 Verticale
3
0-7
8-134
135-239
240-255
Oscuramento e
stroboscopio
Nessun eetto
Oscuramento
Stroboscopio (velocità del
ash da lenta veloce)
Medaglione
4 0-255 Oscuramento rosso
5 0-255 Oscuramento verde
6 0-255 Oscuramento blu
7 0-255 Oscuramento bianco
8 0-255 Velocità del motore
9 150-200 Reset
SIGNAL
IN OUT IN OUT IN OUT IN SIGNAL END
AC100-240V
POWER INPUT OUTPUT INPUT OUTPUT INPUT OUTPUT INPUT
3.4. PULIZIA E MANUTENZIONE
a) Prima di compiere le operazioni di pulizia assicurarsi
sempre di staccare la spina del cavo di alimentazione.
b) Per pulire la supercie utilizzare solo detergenti
senza ingredienti corrosivi.
c) Tenere l‘apparecchio in un luogo asciutto, fresco,
protetto dall‘umidità e dalla luce diretta del sole.
d) È vietato spruzzare il dispositivo con un getto
d‘acqua o immergere il dispositivo in acqua.
e) Evitare che l‘acqua entri nell‘alloggiamento
attraverso le aperture di ventilazione.
IT IT

36 37
19.05.2020
MANUAL DE INSTRUCCIONES
DATOS TÉCNICOS
Parámetro - Descripción Parámetro - Valor
Nombre del producto Cabezal móvil zoom LED
Modelo CON.LMHZ-
36/10/RGBW CON.LMH- 7/10/RGBW
Voltaje [V ~]/
Frecuencia [Hz] 230/50
Potencia nominal [W] 400 80
Clase de protección IP IP20
Dimensiones [mm] 350x220x440 175x175x240
Peso [kg] 9,15 2,95
Temperatura [°C] tc=60 / ta. 45
Distancia mínima de
elementos inamables
[m] 0,5
Fuente de luz 36x10W LED
4en1 7x10 LED RGBW 4en1
Color Mezcla de colores
RGBW ilimitado
Ángulo de haz de luz [°] Pan/Tilt:
540/270 Pan/Tilt: 540/180
Para garantizar un funcionamiento duradero y able del
aparato, el manejo y mantenimiento deben llevarse a
cabo de acuerdo con las instrucciones de este manual. Los
datos técnicos y las especicaciones de este manual están
actualizados. El fabricante se reserva el derecho de realizar
modicaciones para mejorar la calidad. Teniendo en cuenta
los avances técnicos en materia de reducción del ruido,
el equipo ha sido diseñado y fabricado para mantener el
riesgo de emisiones sonoras al nivel más bajo posible.
EXPLICACIÓN DE LOS SÍMBOLOS
1. DESCRIPCIÓN GENERAL
Este manual ha sido elaborado para favorecer un empleo
seguro y able. El producto ha sido estrictamente diseñado
y fabricado conforme a las especicaciones técnicas y para
ello se han utilizado las últimas tecnologías y componentes,
manteniendo los más altos estándares de calidad.
ANTES DE LA PUESTA EN FUNCIONAMIENTO,
LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y
ASEGÚRESE DE COMPRENDERLAS.
Uso exclusivo en áreas cerradas.
Reemplace todas las pantallas protectoras
rotas.
No mirar directamente al haz de luz.
No montar en supercies inamables.
Mantenga todas las supercies externas del
dispositivo a una distancia mínima de 0.5 m de
materiales inamables.
El texto en alemán corresponde a la versión original. Los
textos en otras lenguas son traducciones del original en
alemán.
2. SEGURIDAD
¡ADVERTENCIA! En este manual se incluyen fotos
ilustrativas que podrían no coincidir exactamente con
la apariencia real del dispositivo..
¡ATENCIÓN! Lea todas las instrucciones e
indicaciones de seguridad. La inobservancia de
las advertencias e instrucciones al respecto puede
provocar descargas eléctricas, incendios, lesiones
graves e incluso la muerte.
Conceptos como „aparato“ o „producto“ en las advertencias
y descripciones de este manual se reeren a Cabezal móvil
zoom LED.
2.1. SEGURIDAD ELÉCTRICA
a) La clavija del aparato debe ser compatible con el
enchufe. No cambie la clavija bajo ningún concepto.
Las clavijas originales y los enchufes apropiados
disminuyen el riesgo de descarga eléctrica.
b) Evite tocar componentes conectados a tierra como
tuberías, radiadores, hornos y refrigeradores. Existe un
mayor riesgo de descarga eléctrica si su cuerpo está
conectado a tierra mediante supercies mojadas o en
ambientes húmedos. Si entrara agua en el aparato
aumentaría el riesgo de daños y descargas eléctricas.
c) No toque el dispositivo con las manos mojadas o
húmedas.
d) No utilice el cable de manera inadecuada. Nunca tire
de él para desplazar el aparato o para desconectarlo
del enchufe. Por favor, mantenga el cable alejado
de bordes alados, aceite, calor o aparatos en
movimiento. Los cables dañados o soldados
aumentan el riesgo de descargas eléctricas.
e) En caso de no poder evitar que el aparato se emplee
en un entorno húmedo, utilice un interruptor de
corriente residual (RCD). Con este RCD reduce el
peligro de descargas eléctricas.
f) No utilice el dispositivo si el cable de alimentación
se encuentra dañado o presenta signos evidentes de
desgaste. Los cables dañados deben ser reemplazados
por un electricista o por el servicio del fabricante.
g) Para evitar electrocutarse, no se debe sumergir el
cable, los enchufes ni el propio aparato en agua
o en cualquier otro uido. No utilizar el aparato en
supercies mojadas.
h) ¡ATENCIÓN, PELIGRO DE MUERTE! Nunca sumerja el
equipo en agua u otros líquidos durante su limpieza o
funcionamiento.
i) ¡No permita que el aparato se moje! ¡Peligro de
electrocución!
El producto cumple con las normas de
seguridad vigentes.
Respetar las instrucciones de uso.
Producto reciclable.
¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para
llamar la atención sobre ciertas circunstancias
(señal general de advertencia).
¡ATENCIÓN! ¡Advertencia de tensión eléctrica!
¡ATENCIÓN! ¡Supercie caliente! ¡Peligro de
quemaduras!
f) Le aperture di ventilazione devono essere pulite con
una spazzola e aria compressa.
g) Eettuare controlli regolari del dispositivo per
mantenerlo eciente e privo di danni.
h) Per la pulizia utilizzare un panno morbido.
i) Non pulire il dispositivo con sostanze acide.
Attrezzature mediche, diluente per vernici,
carburante, olio o altre sostanze chimiche possono
danneggiare l‘unità.
SMALTIMENTO DELLE ATTREZZATURE USATE
Questo prodotto, se non più funzionante, non deve
essere smaltito insieme ai normali riuti, ma deve essere
consegnato ad un’organizzazione competente per lo
smaltimento dei dispositivi elettrici e elettronici. Maggiori
informazioni sono reperibili sull‘etichetta sul prodotto, sul
manuale di istruzioni o sull‘imballaggio. I materiali utilizzati
nel dispositivo possono essere riciclati secondo indicazioni.
Riutilizzando i materiali o i dispositivi, si contribuisce
a tutelare l‘ambiente circostante. Le informazioni sui
rispettivi punti di smaltimento sono reperibili presso le
autorità locali.
IT ES

38 39
19.05.2020
2.2. SEGURIDAD EN EL PUESTO DE TRABAJO
a) En caso de avería o mal funcionamiento, apague el
aparato y contacte con el servicio técnico autorizado.
b) El producto solamente puede ser reparado por el
fabricante. ¡No intente repararlo usted mismo!
c) En caso de incendio, utilice únicamente extintores
de polvo o dióxido de carbono (CO2) para apagar el
aparato.
d) Utilice el equipo en un espacio bien ventilado.
e) Conserve el manual de instrucciones para futuras
consultas. Este manual debe ser entregado a toda
persona que vaya a hacer uso del dispositivo.
f) Los elementos de embalaje y pequeñas piezas de
montaje deben mantenerse alejados del alcance de
los niños.
g) Mantenga el equipo alejado de niños y animales.
h) Al utilizar este equipo junto con otros, también deben
observarse otras instrucciones de uso.
2.3. SEGURIDAD PERSONAL
a) No está permitido utilizar el aparato en estado de
fatiga, enfermedad, bajo la inuencia del alcohol,
drogas o medicamentos, ya que estos limitan la
capacidad de manejo del aparato.
b) Este aparato no debe ser utilizado por personas
(entre ellas niños) con capacidades físicas, sensoriales
o mentales reducidas, o con falta de la experiencia
y/o los conocimientos necesarios, a menos que
sean supervisadas por una persona responsable de
su seguridad o que hayan recibido de esta persona
responsable las indicaciones pertinentes en relación
al manejo del aparato.
c) El producto solamente puede utilizarse por personas
con la forma física adecuada para el trabajo, con el
equipo de protección personal apropiado, que hayan
leído atentamente y comprendido este manual
de instrucciones y que cumplan con la normativa
en materia de seguridad y salud para el trabajo
correspondiente.
d) Este aparato no es un juguete. Debe controlar que los
niños no jueguen con él.
2.4. MANEJO SEGURO DEL APARATO
a) Antes de proceder a la limpieza, ajuste o
mantenimiento, desconecte el dispositivo del
suministro eléctrico. Esta medida preventiva reduce
el riesgo de que el dispositivo se ponga en marcha
accidentalmente.
b) Mantenga las herramientas fuera del alcance de los
niños y de las personas que no estén familiarizadas
con el equipo en sí o no hayan recibido las
instrucciones pertinentes al respecto. En manos de
personas inexpertas este equipo puede representar
un peligro.
c) Mantenga el aparato en perfecto estado de
funcionamiento. Antes de cada trabajo, compruébelo
en busca de daños generales o de piezas móviles
(fractura de piezas y componentes u otras
condiciones que puedan perjudicar el funcionamiento
seguro de la máquina). En caso de daños, el aparato
debe ser reparado antes de volver a ponerse en
funcionamiento.
d) Mantenga la unidad fuera del alcance de los niños.
e) La reparación y el mantenimiento de los equipos
solo pueden ser realizados por personal cualicado
y siempre empleando piezas de repuesto originales.
Esto garantiza la seguridad durante el uso.
f) Evite situaciones en las que el aparato haya
de trabajar en exceso. Esto podría ocasionar el
sobrecalentamiento de sus componentes y, con ello,
daños en el equipo.
g) Está prohibido mover, cambiar o girar el aparato
durante su funcionamiento.
h) No deje este equipo sin supervisión mientras esté en
funcionamiento.
i) Limpie regularmente el dispositivo para evitar que la
suciedad se incruste permanentemente.
j) Este aparato no es un juguete. La limpieza y el
mantenimiento no deben ser llevados a cabo por
niños que no estén bajo la supervisión de adultos.
k) Se prohíbe realizar cambios en la construcción del
dispositivo para modicar sus parámetros o diseño.
l) Mantenga el dispositivo alejado de fuentes de fuego
o calor.
m) No permita que el aparato se sobrecargue.
n) ¡Los oricios de ventilación no deben cubrirse!
o) ¡ Siempre mueva/instale el dispositivo cogiéndolo por
la base, nunca por la cabeza!
p) El cabezal se calienta mientras está en funcionamiento.
Al apagar el dispositivo, para su mantenimiento,
conguración o desmontaje y transporte, espere que
se enfríe.
¡ATENCIÓN! Aunque en la fabricación de este
aparato se ha prestado gran importancia a la
seguridad, dispone de ciertos mecanismos de
protección extras. A pesar del uso de elementos de
seguridad adicionales, existe el riesgo de lesiones
durante el funcionamiento, por lo que se recomienda
proceder con precaución y sentido común.
3. INSTRUCCIONES DE USO
El cabezal móvil LED es un dispositivo de iluminación
diseñado únicamente para actividades de entretenimiento,
exhibición y arquitectura. No es apto para la iluminación
del hogar. El cabezal se puede usar instalado de pie o en
una plataforma de iluminación.
El usuario es responsable de los daños derivados de un
uso inadecuado del aparato.
3.1. DESCRIPCIÓN DEL APARATO
3
2
1
3
2
1
CON.LMHZ-36/10/RGBW CON.LMH-7/10/RGBW
1. Base con panel de control (en la parte frontal) con
entrada del cable de alimentación y DMX (en la parte
posterior) (el modelo CON.LMHZ-36/10/RGBW posee
un interruptor de encendido/apagado)
2. Asa móvil
3. Cabezal
3.2. PREPARACIÓN PARA LA PUESTA EN MARCHA
LUGAR DE TRABAJO
La temperatura ambiente no debe superar los 40°C y
la humedad relativa no debe exceder el 85%. Instale el
equipo teniendo en cuenta que debe garantizarse una
buena ventilación. Para ello hay que respetar una distancia
perimetral mínima de al menos 50cm. Mantenga el aparato
alejado de supercies calientes. El aparato se debe usar
siempre en una supercie plana, estable, limpia, ignífuga
y seca, fuera del alcance de los niños y de personas con
funciones psíquicas, mentales y sensoriales limitadas.
Ubique el aparato de modo que el enchufe esté siempre
accesible y donde nada pueda cubrirlo. Asegúrese de que
las características del suministro eléctrico se corresponden
con las indicaciones que aparecen en la placa de
características del artículo.
ATENCIÓN: Si los dispositivos se han montado en una
plataforma u otra estructura, asegúrela para imposibilitar
el paso por debajo de los cabezales LED.
MONTAJE DE LA MÁQUINA
El dispositivo se puede instalar en una plataforma de
iluminación. Antes del montaje, asegúrese de que la
estructura a la que está conectado el dispositivo es estable
y que su capacidad de carga es 10 veces mayor que el
peso del dispositivo. Para instalar el dispositivo en una
plataforma, atornille el conector a la base y, además, un
gancho especial al conector. Antes de iniciar, asegúrese
de que todo está instalado correctamente y que los
tornillos están bien apretados. Mientras se instala y se
usa el dispositivo en una plataforma, utilice un cable de
seguridad con una resistencia 12 veces mayor que el peso
del dispositivo.
Un ejemplo de la instalación correcta del cabezal LED en la
plataforma de iluminación:
3.3. MANEJO DEL APARATO
Atención: El dispositivo cuenta con una función de
memoria. Al congurar el efecto de iluminación deseado,
presione ENTER. Al iniciarlo de nuevo, el dispositivo se
encenderá con la función establecida previamente.
3.3.1. MODELO CON.LMHZ-36/10/RGBW
1) Programación
Menu
Función Subfunciones Descripción
Menu
Reverse Rotación Pan, Tilt
Mic Sense 001-255
No Signal
Mode
Modos: rápido, lento,
sensible al sonido
Reset Reiniciar el motor
Menu Default Por defecto
Factory Set Conguración de fábrica
Addr -
Para cambiar la
conguración presione el
botón UP/DOWN, para
guardar presione ENTER
Disp - Para cambiar la pantalla,
presione ENTER
En/Ch - Para cambiar el idioma,
presione ENTER
Mode
DMX 512
Mode Modo DMX 512
Fast Auto Modo automático -
rápido
Slow Mode Modo automático - lento
Sound Modo automático -
sensible al sonido
16/24
CH
16 Channels/
24 Channels Modo de 16 o 24 canales
Modo de 16 canales
Canal Valor
DMX Función
1Pan 0-255 540°
2 Tilt 0-255 270°
3 Zoom 0-255 10-60°
4 Dimming 0-255 0-100 enfoque lineal
5Red 0-255 Rojo 0-100%
6 Green 0-255 Verde 0-100%
7 Blue 0-255 Azul 0-100%
8 White 0-255 Blanco 0-100%
9 Strobe
0-9 No hay funciones
10-255
Luz estroboscópica:
velocidad del ash de
lenta a rápida (1-25/s)
10
Color
eect
display
0-9 No hay funciones
10-19 R
20-29 G
30-39 B
40-49 W
50-59 RG
60-69 GB
70-79 RB
80-89 RW
90-99 RW
ES ES
