ESPAÑOL
Instrucciones
El ventilador ARTIC-400 R está especialmente diseñado como ventilador
de techo rotativo.
Este aparato cumple con las directivas de seguridad y compatibilidad
electromagnética vigentes, sus prestaciones garantizan un servicio seguro
y eficaz.
Rogamos compruebe, el perfecto estado de todas las piezas suminis-
tradas y el funcionamiento del aparato al desembalarlo, ya que cualquier
defecto de origen está amparado por la garantía de S&P.
Recomendaciones de seguridad
- Este modelo de ventilador NO puede ir instalado en la pared o en un te-
cho inclinado. Solo puede ir instalado en un techo totalmente horizontal.
- La instalación del ventilador oscilante debe llevarse a cabo por un insta-
lador cualificado.
- Para asegurar una instalación segura, lea el manual de instrucciones.
- Como aparato de instalación fija, se debe de colocar un dispositivo de
desconexión de la red de alimentación, con una separación de contacto
en todos los polos que provea una desconexión total bajo condiciones
de categoría III de sobre tensión, de acuerdo con las reglamentaciones
de instalación vigentes.
- Antes de empezar cualquier manipulación, desconecte el aparato de la
red eléctrica.
- Estos aparatos deben conectarse a una toma de tierra.
- Asegurase que el lugar de instalación deje libre la rotación del ventilador.
- Asegúrese que la tensión de alimentación coincide con la indicada en la
placa de características.
- No utilice este aparato en el interior de cuartos de baños o duchas.
- No sumerja el aparato.
- Mantenga el aparato fuera del alcance de los niños o personas discapa-
citadas.
- No introduzca ningún objeto a través de la rejilla de protección.
- No cuelgue objetos de las rejillas del ventilador.
- No es recomendable que bebés o personas enfermas, estén expuestas
a las corrientes de aire.
Nota importante: Las instrucciones y mecanismos de seguridad que
aparecen en este manual, no pretenden cubrir todas las posibles

5
4
situaciones y condiciones de riesgo que puedan ocurrir. Debe enten-
derse que sentido común, precaución y cuidado son factores que no
se pueden incluir dentro del producto. Estos factores lo prestan las
personas que mantienen y operan el ventilador.
Instrucciones de montaje

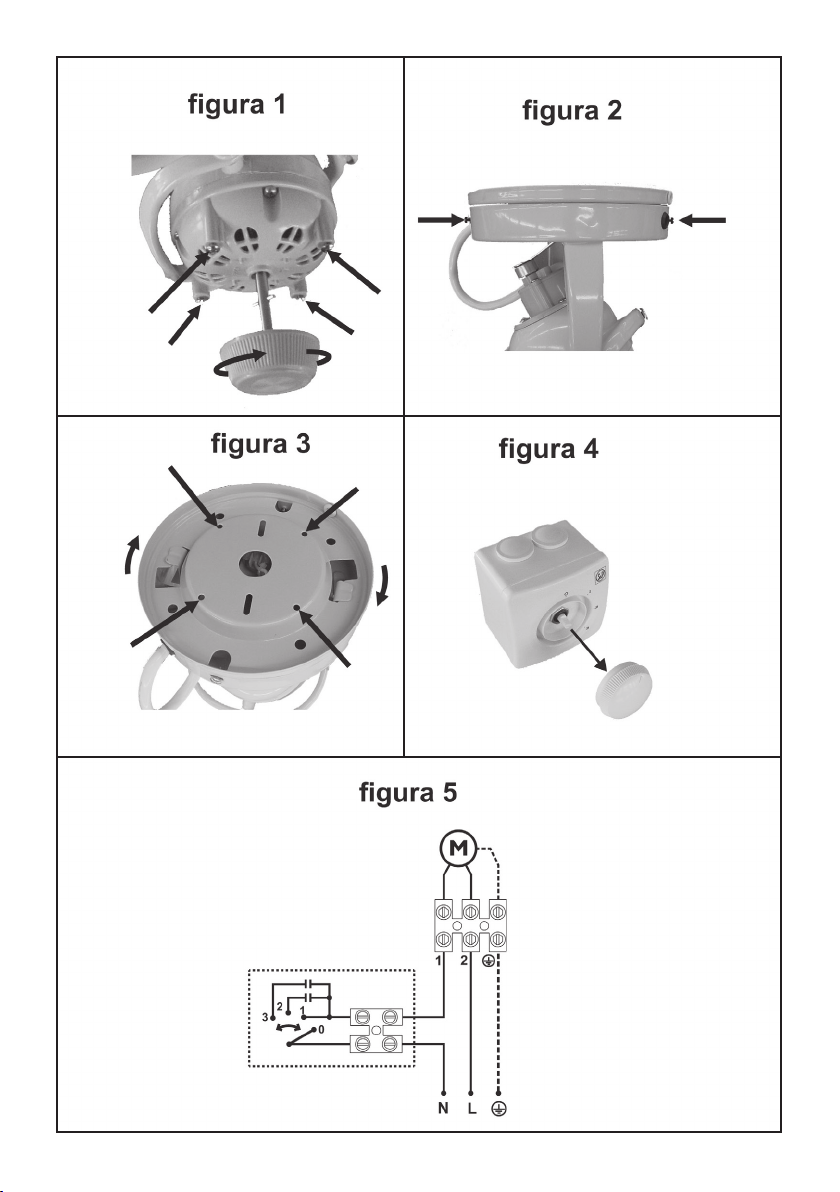

1. Afloje la tuerca de fijación de la hélice del eje del motor, y los cuatro tor-
nillos de fijación de la rejilla trasera, ubicados en el cabezal del motor.
(figura 1).
2. Monte la rejilla de protección trasera sobre el cabezal del motor, hacien-
do coincidir los 4 agujeros de la rejilla, con los cuatro agujeros de cabe-
zal del motor y sujete la rejilla con los tornillos extraídos anteriormente.
3. Introduzca la hélice en el eje del motor, adaptando el plano del eje con
el plano de la hélice, seguidamente sujétela con la tuerca de fijación de
la hélice.
4. Compruebe la hélice girándola manualmente, esta debe girar libremen-
te, en caso contrario, repita las operaciones anteriores.
5. Monte la rejilla de protección delantera. Introduzca las dos espigas den-
tro de la rejilla trasera, junte las dos rejillas y presione hasta que queden
bien unidas dentro del aro de plástico.
6. Cierre el clip de seguridad situado en la parte inferior de la rejilla delan-
tera y asegúrelo con el tornillo.
Instalación del ventilador en el techo
- Asegúrese de que el techo donde usted pretende ubicar el ventilador sea
suficientemente resistente para soportar el peso total (4 Kg.) y la oscila-
ción del ventilador.
- Afloje y extraiga los dos tornillos de seguridad indicados. (figura 2)
- Haga girar el soporte metálico en sentido horario hasta que las dos pes-
tañas de anclaje salgan de las ranuras. Utilice el soporte metálico como
plantilla para marcar los cuatro agujeros centrales (figura 3). Tenga en
cuenta la entrada de los cables de alimentación.
- Practique cuatro agujeros con una broca de Ø6.
- Fije el soporte metálico en el techo mediante la ayuda de los tornillos y
los tacos suministrados con el aparato.
- Proceda a realizar las conexiones eléctricas del aparato, siguiendo las
recomendaciones descritas en el próximo punto.
- Vuelva a colocar el ventilador en el soporte del techo y sujételo con los
dos tornillos de seguridad.

6
5
Conexiones eléctricas
Nota importante: Si usted realiza una instalación de varios aparatos, debe
tener en cuenta que cada regulador solo puede comandar un aparato.
- Extraiga el mando de control, tirando de él. (figura 4)
- Extraiga la tuerca del eje y saque la tapa frontal para proceder a la ins-
talación de la caja en la pared. El regulador se puede instalar empotra-
do en la pared, ya que lleva una placa que se adaptada a las medidas
estándares Europeas de cajas empotradas.
- Sírvase del esquema eléctrico (figura 5) para conectar el regulador con
el ventilador. Antes de empezar cualquier manipulación, verifique esté
desconectado de la red eléctrica.
Regulación de la velocidad
- Dispone de tres velocidades distintas de regulación, que junto con la
oscilación del ventilador le proporcionaran una sensación de brisa natu-
ral y confort. La velocidad de oscilación variará en función de la veloci-
dad del ventilador seleccionada.
Mantenimiento
Nota: Antes de proceder a la limpieza del aparato, asegúrese de que
este esta desconectado de la red eléctrica.
Esta gama de ventiladores, no necesita de un especial mantenimiento.
Puede limpiar el exterior del aparato con un trapo húmedo. No proyecte
ningún chorro de agua sobre el ventilador. No utilice detergentes o disol-
ventes abrasivos para su limpieza. Antes de proceder de nuevo con el
montaje, asegúrese que todas las piezas están completamente secas.
Nota Importante: No intente desmontar más que las piezas indicadas
en su ensamblaje. Cualquier manipulación anularía automáticamente
la garantía. Si usted detecta cualquier anomalía, acuda a la amplia
Red de Servicios Oficiales S&P.
S&P se reserva el derecho de modificar las instrucciones sin previo aviso.
0
1
2
3
Stop
Velocidad Rápida
Velocidad Media
Velocidad Lenta
Stop
Oscilación rápida
Oscilación Media
Oscilación Lenta

7
FRANÇAIS
Instructions
Le ventilateur ARTIC-400 R est spécialement conçu comme un ventilateur
de plafond rotatif.
Cet appareil est conforme aux directives de sécurité et de compatibilité
électromagnétique en vigueur, ses prestations garantissant un service sûr
et efficace.
Prière de vérifier le parfait état de toutes les pièces fournies ainsi que le
fonctionnement de l’appareil au déballage, car tout défaut d’origine est
couvert par la garantie de S&P.
Consignes de sécurité
- Ce modèle de ventilateur NE peut pas être installé contre le mur ou sur un
plafond incliné. Il peut être installé seulement sur un plafond horizontal.
- L’installation du ventilateur oscillant doit être réalisée par un installateur
qualifié.
- Pour réaliser une installation sûre, lire le manuel d’instructions.
- En tant qu’appareil à installation fixe, il faut placer un dispositif de décon-
nexion du réseau d’alimentation avec une séparation de contact à tous
les pôles permettant une déconnexion totale sous conditions de catégo-
rie III de surtension, conformément aux réglementations d’installation en
vigueur.
- Avant d’entreprendre toute manipulation, débrancher l’appareil du réseau
électrique.
- Ces appareils doivent être raccordés à une prise de terre.
- S’assurer que le lieu d’installation permette la rotation libre du ventilateur.
- S’assurer que la tension d’alimentation corresponde bien à celle indiquée
sur la plaque de caractéristiques.
- Ne pas utiliser cet appareil à l’intérieur de salle de bains ou de douches.
- Ne pas plonger l’appareil dans l’eau.
- Maintenir l’appareil hors de la portée des enfants ou des personnes han-
dicapées.
- Ne pas introduire d’objet à travers la grille de protection.
- Ne pas accrocher d’objet aux grilles du ventilateur.
- Il n’est pas recommandé d’exposer les bébés ou les personnes malades
aux courants d’air.
Nota importante: Les instructions et mécanismes de sécurité qui figu-
rent dans ce manuel ne prétendent pas répondre à toutes les situa-

8
7
tions possibles et conditions de risque pouvant surgir. Il faut savoir
que le bon sens, la précaution et la prudence sont des facteurs qui ne
peuvent être inclus dans le produit. Ces facteurs sont apportés par
les personnes qui travaillent et maintiennent le ventilateur.
Instructions de montage
1. Desserrez l’écrou de fixation de l’hélice de l’axe du moteur et les qua-
tre vis de fixation de la grille arrière, situées sur le carter du moteur. (figu-
re 1).
2. Montez la grille de protection arrière sur le carter du moteur, en faisant
coïncider les 4 trous de la grille avec les quatre trous du carter du
moteur et fixez la grille avec les vis retirées précédemment.
3. Introduisez l’hélice dans l’axe du moteur, en adaptant le plan de l’axe au
plan de l’hélice, ensuite fixez-la avec l’écrou de fixation de l’hélice.
4. Vérifiez l’hélice en la faisant tourner manuellement, elle doit tourner
librement, dans le cas contraire, recommencez les opérations précé-
dentes.
5. Montez la grille de protection avant. Introduisez les deux goujons dans
la grille arrière, unissez les deux grilles et pressez jusqu’à ce qu’elles
soient bien unies dans l’anneau en plastique.
6. Fermez le clip de sécurité situé sur la partie inférieure de la grille avant
et assurez-le avec la vis.
Installation du ventilateur au plafond
- Assurez-vous que le plafond où vous avez l’intention de placer le venti-
lateur est suffisamment résistant pour supporter le poids total (4 Kg.) et
l’oscillation du ventilateur.
- Desserrez et retirez les deux vis de sécurité indiquées. (figure 2)
- Faîtes tourner le support métallique dans le sens des aiguilles d’une
montre jusqu’à ce que les deux rebords d’ancrage ressortent des rainu-
res. Utilisez le support métallique comme modèle pour marquer les qua-
tre trous du centre (figure 3). Tenez compte de l’entrée des câbles d’ali-
mentation.
- Réalisez les quatre trous avec un forêt de Ø6.
- Fixez le support métallique au plafond à l’aide des vis et des chevilles
fournies avec l’appareil.
- Procédez aux raccordements électriques de l’appareil, en suivant les
recommandations décrites dans le paragraphe suivant.
- Replacez le ventilateur sur le support du plafond et fixez-le avec les deux
vis de sécurité.

9
8
Connections électriques
Nota importante: Si vous réalisez l’installation de plusieurs appareils,
vous devez tenir compte du fait que chaque régulateur ne commande
qu’un seul appareil.
- Tirez sur la commande pour la retirer (figure 4)
- Retirez l’écrou de l’axe et retirez le couvercle frontal afin de procéder à
l’installation du boîtier au mur. Le régulateur peut être encastré dans le
mur car il comprend une plaque qui s’adapte aux mesures standards
européennes de boîtiers encastrés.
- Utilisez le schéma électrique (figure 5) pour connecter le régulateur au
ventilateur. Avant de commencer toute manipulation, vérifiez qu’il est
bien débranché du secteur électrique.
Réglage de la vitesse
- Il dispose de trois vitesse différentes de réglage qui, avec l’oscillation du
ventilateur, offriront une sensation de brise naturelle et de confort. La
vitesse d’oscillation varie en fonction de la vitesse choisie du ventilateur.
Maintenance
Nota: Avant de procéder au nettoyage de l’appareil, assurez-vous
qu’il est bien débranché du réseau électrique.
Cette gamme de ventilateurs ne requiert pas de maintenance particulière.
Vous pouvez nettoyer l’extérieur de l’appareil avec un linge humide. Ne pro-
jetez aucun jet d’eau sur le ventilateur. N’utilisez pas de détergents ou de
dissolvants abrasifs pour son nettoyage. Avant de procéder à nouveau au
montage, assurez-vous que toutes les pièces sont complètement sèches.
Nota Importante: Ne démontez que les pièces indiquées dans l’assemblage.
Toute manipulation annulerait automatiquement la garantie. Si vous détec-
tez une anomalie, adressez-vous au Réseau des Services Officiels S&P.
S&P se réserve le droit de modifier les instructions sans préavis.
0
1
2
3
Stop
Vitesse Rapide
Vitesse Moyenne
Vitesse Lente
Stop
Oscillation rapide
Oscillation Moyenne
Oscillation Lente

10
PORTUGUÊS
Instruções
O ventilador ARTIC-400 R foi especialmente desenvolvido como ventilador
de tecto giratório.
Este aparelho cumpre com as directivas de segurança e compatibilidade
electromagnética vigentes, as suas prestações garantem um serviço se-
guro e eficaz.
Por favor, verifique o perfeito estado de todas as peças fornecidas e o fun-
cionamento do aparelho ao desembalá-lo, dado que qualquer defeito de
origem é coberto pela garantia da S&P.
Recomendações de segurança
- Este ventilador NÃO pode ser instalado na parede ou em teto inclinado.
Somente poder ser instalado em teto totalmente horizontal.
- A instalação do ventilador oscilante deve ser realizada por um instalador
qualificado.
- Para assegurar uma instalação segura, leia o manual de instruções.
- Como aparelho de instalação fixa, deve ser colocado um dispositivo de
desconexão da rede de alimentação, com uma separação de contacto
em todos os pólos que proveja uma desconexão total sob condições
de categoria III de sobre tensão, de acordo com as regulamentações de
instalação vigentes.
- Antes de começar qualquer manipulação, desconecte o aparelho da rede
eléctrica.
- Estes aparelhos devem ser conectados a uma tomada de terra.
- Certifique-se que o local de instalação deixe livre a rotação do ventilador.
- Certifique-se que a tensão de alimentação coincide com a indicada na
placa de características.
- Não utilize este aparelho no interior de casas de banho ou chuveiros.
- Não submirja o aparelho.
- Mantenha o aparelho fora do alcance das crianças ou pessoas deficien-
tes.
- Não introduza nenhum objecto através da grelha de protecção.
- Não pendure objectos das grelhas do ventilador.
- Não é aconselhável que bebés ou pessoas doentes estejam expostas às
correntes de ar.
Nota importante: As instruções e m canismos de segurança que apa-
recem neste manual, não visam cobrir todas as eventuais situações e

11
10
condições de risco que possam ocorrer. Deve entender-se que o sen-
tido comum, a precaução e o cuidado são factores que não se podem
incluir dentro do produto. Estes factores são oferecidos pelas pesso-
as que mantêm e utilizam o ventilador.
Instruções de montagem
1. Afrouxe a porca de fixação da hélice do eixo do motor e os quatro para-
fusos de fixação da grelha traseira, localizados na cabeça do motor.
(figura 1).
2. Monte a grelha de protecção traseira sobre a cabeça do motor, fazen-
do coincidir os 4 buracos da grelha, com os quatro buracos da cabeça
do motor e segure a grelha com os parafusos extraídos anteriormente.
3. Introduza a hélice no eixo do motor, adaptando o plano do eixo com
o plano da hélice, a seguir, segure-a com a porca de fixação da
hélice.
4. Verifique a hélice girando-a manualmente, esta deve girar livremente,
caso contrário, repita as operações anteriores.
5. Monte a grelha de protecção dianteira. Introduza as duas espigas den-
tro da grelha traseira, junte as duas grelhas e pressione até ficarem bem
unidas dentro do aro de plástico.
6. Feche o clipe de segurança localizado na parte inferior da grelha dian-
teira e fixe-o com o parafuso.
Instalação do ventilador no tecto
- Certifique-se que o tecto onde pretende localizar o ventilador é o sufi-
cientemente resistente para suportar o peso total (4 Kg) e a oscilação do
ventilador.
- Afrouxe e extraia os dois parafusos de segurança referidos. (figura 2)
- Faça girar o suporte metálico no sentido horário até que as duas pesta-
nas de fixação sobressaiam das ranhuras. Utilize o suporte metálico
como modelo para marcar os quatro buracos centrais (figura 3).
Considere a entrada dos cabos de alimentação.
- Realize quatro buracos com uma broca de Ø6.
- Fixe o suporte metálico no tecto com ajuda dos parafusos e das buchas
fornecidos com o aparelho.
- Realize as conexões eléctricas do aparelho seguindo as recomendações
descritas no item seguinte.
- Coloque novamente o ventilador no suporte do tecto e segure-o com os
dois parafusos de segurança.

12
11
Conexões eléctricas
Nota importante: Se você realizar uma instalação de vários aparelhos,
deve ter em conta que cada regulador somente pode comandar um
aparelho.
- Extraia o comando de controlo, puxando dele. (figura 4)
- Extraia a porca do eixo e retire a tampa frontal para proceder à instalação
da caixa na parede. O regulador pode ser instalado encastrando-o na
parede, dado que possui uma placa que se adapta às medidas padrão
Europeias de caixas encastradas.
- Consulte o esquema eléctrico (figura 5) para conectar o regulador com o
ventilador. Antes de iniciar qualquer manuseio, verifique que está desco-
nectado da rede eléctrica.
Regulação da velocidade
- Possui três velocidades diferentes de regulação, que junto à oscilação do ven-
tilador, oferecer-lhe-ão uma sensação de brisa natural e conforto. A velocida-
de de oscilação variará em função da velocidade do ventilador seleccionada.
Manutenção
Nota: Antes de realizar a limpeza do aparelho, certifique-se que está
desconectado da rede eléctrica.
Esta gama de ventiladores, não precisa de uma manutenção especial. Pode
limpar o exterior do aparelho com um pano húmido. Não projecte jactos de
água sobre o ventilador. Não utilize detergentes ou solventes abrasivos para
a sua limpeza. Antes de proceder novamente com a montagem, certifique-
se que todas as peças estão completamente secas.
Nota Importante: Não tente desmontar as peças que não são indicadas
na sua samblagem. Qualquer manipulação anularia automaticamente a
garantia. Se detectar qualquer anomalia, visite a ampla Rede de
Serviços Oficiais da S&P.
A S&P reserva-se o direito de alterar estas instruções sem aviso prévio.
0
1
2
3
Stop
Velocidade Rápida
Velocidade Média
Velocidade Lenta
Stop
Oscilação rápida
Oscilação Média
Oscilação Lenta

13
ITALIANO
Istruzioni
Il ventilatore ARTIC-400 R è stato ideato appositamente come ventilatore
a soffitto rotante.
Questo dispositivo soddisfa le direttive di sicurezza e compatibilità elettro-
magnetica vigenti e le sue prestazioni garantiscono un servizio sicuro ed
efficace.
Si prega di verificare il perfetto stato di tutti i pezzi forniti e il funzionamento
del dispositivo una volta tolto l’imballaggio, dal momento che qualsiasi
difetto di produzione è coperto dalla garanzia di S&P.
Raccomandazioni di sicurezza
- Questo modello di ventilatore NON può essere installato in una parete o
in un soffito spiovente. Solo può essere installato su un soffito comple-
tamente piato.
- L’installazione del ventilatore oscillante deve essere effettuata da un ins-
tallatore qualificato.
- Per garantire un’installazione sicura, leggere il manuale delle istruzioni.
- Come apparecchio a installazione fissa, bisognerà collocare un disposi-
tivo di scollegamento dalla rete di alimentazione, con una separazione di
contatto in tutti i poli per uno scollegamento totale in caso di condizioni
di categoria III di sovratensione, in base ai regolamenti vigenti per gli
impianti.
- Prima di effettuare qualsiasi manipolazione, scollegare l’apparecchio
dalla rete elettrica.
- Questi dispositivi devono essere collegati a una presa di terra.
- Assicurarsi che il punto di installazione consenta la libera rotazione del
ventilatore.
- Assicurarsi che la tensione di alimentazione coincida con quella indicata
nella targhetta delle caratteristiche.
- Non utilizzare questo dispositivo all’interno di bagni o docce.
- Non immergere il dispositivo.
- Mantenere il dispositivo fuori dalla portata dei bambini o di persone disabili.
- Non inserire nessun oggetto attraverso la griglia di protezione.
- Non appendere oggetti dalle griglie del ventilatore.
- Non si consiglia che bambini piccoli o persone malate vengano esposte
alle correnti d’aria.
Nota importante: Le istruzioni e i meccanismi di sicurezza che
appaiono in questo manuale non hanno la pretesa di coprire tutte le

14
13
possibili situazioni e condizioni di rischio che si possono verificare.
Ovviamente il buon senso, la precauzione e l'attenzione sono fattori
che non possono essere inclusi nel prodotto. Tali fattori verranno
prestati dalle persone che effettuano la manutenzione e fanno funzio-
nare il ventilatore.
Istruzioni di montaggio
1. Allentare il dado di fissaggio dell'elica dell'asse del motore, e le quattro
viti di fissaggio della griglia posteriore, che si trovano sulla testata del
motore. (figura 1).
2. Montare la griglia di protezione posteriore sulla testata del motore,
facendo coincidere i quattro fori della griglia con i quattro fori della tes-
tata del motore e fissare la griglia con le viti precedentemente estratte.
3. Inserire l'elica nell'asse del motore, adattando il piano dell'asse al piano
dell'elica e, successivamente, fissarla con il dado di fissaggio dell'elica.
4. Verificare l'elica facendola ruotare a mano; deve poter girare liberamen-
te, altrimenti ripetere le operazioni precedenti.
5. Montare la griglia di protezione anteriore. Inserire i due incastri a mas-
chio all'interno della griglia posteriore, unire le due griglie e premere fino
a quando rimangono bene unite all'interno del cerchio di plastica.
6. Chiudere il clip di sicurezza che si trova nella parte inferiore della griglia
anteriore e fissarlo con la vite.
Installazione del ventilatore a soffitto
- Assicurarsi che il soffitto dove si desidera collocare il ventilatore sia suf-
ficientemente resistente da sostenere il peso totale (4 kg.) e l'oscillazio-
ne del ventilatore.
- Allentare ed estrarre le due viti di sicurezza indicate. (figura 2)
- Fare ruotare il supporto metallico in senso orario fino a quando le due lin-
guette di ancoraggio escono dalle fessure. Utilizzare il supporto metalli-
co come mascherina per segnare i quattro fori centrali (figura 3). Tenere
in conto l'entrata dei cavi di alimentazione.
- Realizzare quattro fuori con una punta da Ø6.
- Fissare il supporto metallico a soffitto con l'aiuto delle viti e dei tasselli
forniti con il dispositivo.
- Effettuare i collegamenti elettrici del dispositivo seguendo i consigli des-
critti nel punto successivo.
- Rimettere il ventilatore sul supporto a soffitto e fissarlo con le due viti di
sicurezza.

15
14
Connessioni elettriche
Nota importante: Se si effettua un impianto con vari dispositivi, bisogna
considerare che ogni regolatore può comandare un solo dispositivo.
- Estrarre il comando di controllo, tirandolo. (figura 4)
- Estrarre il dado dell'asse e tirare fuori il coperchio frontale per procedere
all'installazione della scatola a parete. Il regolatore si può installare incas-
sato nella parete, dal momento che possiede una piastra che si adatta
alle misure standard Europee delle scatole incassate.
- Utilizzare lo schema elettrico (figura 5) per collegare il regolatore con il
ventilatore. Prima di effettuare qualsiasi manipolazione controllare che il
dispositivo sia scollegato dalla rete elettrica.
Regolazione di velocità
- È dotato di tre velocità diverse di regolazione, che assieme all'oscillazio-
ne del ventilatore danno una sensazione di brezza naturale e comfort. La
velocità di oscillazione cambia a seconda della velocità del ventilatore
selezionata.
Manutenzione
Nota: Prima di procedere alla pulizia del dispositivo, assicurarsi che
sia scollegato dalla rete elettrica.
Questa gamma di ventilatori, non ha bisogno di una manutenzione specia-
le. Si può pulire l'esterno del dispositivo con un panno umido. Non orienta-
re alcun getto d'acqua sul ventilatore. Non usare detergenti o solventi abra-
sivi per la sua pulizia. Prima di procedere nuovamente al montaggio, assicu-
rarsi che tutti i pezzi siano completamente asciutti.
Nota Importante: Non cercare di smontare altri pezzi oltre a quelli indi-
cati nell'assemblaggio. Qualsiasi manipolazione renderà automatica-
mente nulla la garanzia. Se dovesse rilevare qualsiasi anomalia, la preg-
hiamo di rivolgersi all'ampia Rete di Servizi Ufficiali S&P.
S&P si riserva il diritto di modificare le istruzioni senza preavviso.
0
1
2
3
Stop
Velocità Rapida
Velocità Media
Velocità lenta
Stop
Oscillazione rapida
Oscillazione Media
Oscillazione Lenta

16
ENGLISH
Instructions
The ARTIC-400 R fan has been specifically designed as a rotating ceiling
fan.
This device complies with current electromagnetic compatibility and safety
directives, and is designed to ensure safe and efficient service.
Please check the perfect state of all the parts supplied and the operation of
the device when removing the packaging, since any defect caused at the
point of origin is protected by S&P warranty.
Safety recommendations
- This fan model can NOT be installed close to a wall or on a sloping ceiling.
It can only be installed on a flat ceiling.
- The installation of the oscillating fan must be carried out by a qualified
installer.
- In order to ensure safe installation, read the instructions manual.
- By way of fixed installation device, position an electrical grid disconnec-
tion device, with contact separation in all the poles, providing total dis-
connection under category III excess tension conditions, in accordance
with current installation regulations.
- Before starting any kind of manipulation, disconnect the device from the
electrical grid.
- These devices must be earthed.
- Ensure that the installation position allows sufficient free space for the
rotation of the fan.
- Ensure that the power supply tension coincides with that indicated on the
characteristics plate.
- Do not use this device in bathrooms or shower rooms.
- Do not submerge the device in water.
- Keep the device out of the reach of children and handicapped persons.
- Do not introduce any objects through the protection grille.
- Do not hang objects from the fan grilles.
- We recommend keeping babies and sick persons away from the air
currents.
Important: The instructions and safety mechanisms which appear in
this manual do not aim to cover all possible situations and risk condi-
tions which may come about. It must be understood that common
sense, precaution and care are factors which can not be included in

17
16
the product. These factors can only be guaranteed by the people who
maintain and operate the fan.
Assembly instructions
1. Loosen the blade attachment nut of the motor axle, and the four rear gri-
lle attachment screws, located on the head of the motor. (figure 1).
2. Assemble the rear protection grille on the motor head, making the 4 gri-
lle holes coincide with the 4 motor head holes, and secure the grille with
the previously removed screws.
3. Introduce the blade in the motor axle, adapting the axle plane in line with
the blade plane, and securing it by way of the blade attachment nut.
4. Check the blade by turning it manually. If it does not rotate freely, repe-
at the operations above.
5. Assemble the front protection grille. Introduce the two pins in the rear
grille, bring the two grilles together and apply pressure until they are
secure within the plastic ring.
6. Lock the safety clip in position on the lower part of the front grille, and
secure it with the screw.
Installation of the fan on the ceiling
- Ensure that the ceiling where the fan is to be located is of sufficient
strength to support the total weight (4 kg) and the oscillation of the fan.
- Loosen and remove the two indicated safety screws. (figure 2)
- Rotate the metallic support clockwise until the two attachment points
come up over the slots. Use the metal support as a template to mark the
four central holes (figure 3). Remember the power supply cable input.
- Make four holes with a Ø6 broach.
- Attach the metallic support to the ceiling, using the screws and plugs
provided with the device.
- Proceed with the electrical connections for the equipment, following the
recommendations described in the following point.
- Once again position the fan in the ceiling support and secure it using the
safety nuts.

18
17
Electrical connections
Important Note: When installing several devices, remember that each
regulator can only command one device.
- Pull on the control panel to remove it. (figure 4)
- Remove the axle nut and the front cover in order to proceed with the ins-
tallation of the box on the wall. The regulator must be embedded in the
wall, since it has a plate in line with the standard European measures for
embedded boxes.
- Use the electrical diagram (figure 5) to connect the regulator to the fan.
Before starting any kind of manipulation, check that the device is discon-
nected from the electrical grid.
Speed regulation
- There are three different regulation speeds, which, along with the oscilla-
tion of the fan, will provide a sensation of natural breeze and comfort.
The oscillation speed will vary in accordance with the selected fan
speed.
Maintenance
Note: Before cleaning the device, ensure that it is disconnected from
the electrical grid.
This range of fans does not require special maintenance. The outside of
the device can be cleaned with a damp cloth. Do not aim any water at the
fan. Do not use abrasive dissolvent or detergent for cleaning. Before pro-
ceeding to reassemble, ensure that all the parts are completely dry.
Important note: Do not try to remove any parts which are not indicated
to this end. Any manipulation will automatically annul the warranty.
Should you detect any anomaly, contact the extensive S&P Official
Service Network.
S&P reserves the right to modify the instructions without prior notice.
0
1
2
3
Stop
Quick speed
Medium speed
Slow speed
Stop
Fast oscillation
Medium oscillation
Slow oscillation

19
DEUTSCH
Anweisungen
Der Ventilator ARTIC-400 R ist speziell als rotierender Deckenventilator
konzipiert worden.
Dieser Apparat erfüllt die gültigen Sicherheitsrichtlinien sowie die
Richtlinien über die elektromagnetische Verträglichkeit. Dank seines
Leistungsvermögens ist ein sicherer und effizienter Betrieb gewährleistet.
Wir bitten Sie beim Auspacken alle mitgelieferten Bauteile auf ihren ein-
wandfreien Zustand zu prüfen, sowie auch den ordnungsgemäßen
Apparatebetrieb, da die S&P-Garantie jeden Fertigungsmangel deckt.
Sicherheitshinweise
- Dieser Ventilor ist ausschliesslich für die horiztonale Deckenmontage
geeignet (keine Wände oder Schrägdeckenmontage zulässig).
- Die Installation des schwenkbaren Ventilators muß von einem qualifizier-
ten Installateur vorgenommen werden.
- Um eine sichere Installation sicherzustellen, lesen Sie bitte die
Anweisungsanleitung durch.
- Als fest installierte Anlage muß eine Trennvorrichtung für das Stromnetz
angeordnet werden, mit einer Kontakttrennung an allen Polen, die eine
vollkommene Abschaltung bei Überspannungen der Kategorie III, gemäß
den gültigen Installationsvorschriften liefert.
- Bevor Sie am Apparat hantieren, schalten Sie ihn von der
Stromversorgung ab.
- Diese Apparate müssen an einen Erdanschluß angeschlossen werden.
- Vergewissern Sie sich, daß am Installationsort der Ventilator sich frei dre-
hen kann.
- Überzeugen Sie sich, daß die Versorgungsspannung mit der Angabe des
Typenschildes übereinstimmt.
- Verwenden Sie diesen Apparat niemals in Badezimmern oder
Duschräumen.
- Apparat nicht in Flüssigkeiten tauchen.
- Halten Sie den Apparat außer der Reichweite von Kindern und behinder-
ten Personen.
- Stecken Sie keine Gegenstände durch das Schutzgitter.
- Hängen Sie keine Gegenstände an den Ventilatorgittern.
- Es wird abgeraten kleine Babys oder kranke Menschen Luftdurchzug
auszusetzen.

20
19
Wichtiger Hinweis: Die in dieser Anleitung angeführten Anweisungen
und Sicherheitsvorrichtungen bestreben nicht alle eventuellen
Gefahrensituationen bzw. –bedingungen abzudecken. Zu verstehen
ist, daß gesunder Menschenverstand, Vorsicht und Sorgfältigkeit
Faktoren sind, die sich nicht ins Produkt einarbeiten lassen. Diese
Faktoren werden von denjenigen geleistet, die den Ventilator bedie-
nen und instandhalten.
Montageanweisungen
1. Lockern Sie die Fixierungsmutter der Lüfterschraube an der Motorachse
sowie die vier am Motorkopf angeordneten Fixierungsschrauben des
rückseitigen Gitters. (Figur 1).
2. Montieren Sie das rückseitige Schutzgitter auf dem Motorkopf. Hierzu
müssen die 4 Gitterbohrungen mit den vier Bohrungen des Motorkopfs
übereinstimmen. Befestigen Sie nun das Gitter mit den zuvor herausge-
nommenen Schrauben.
3. Führen Sie die Lüfterschraube auf die Motorachse ein. Passen Sie hier-
bei die Achsebene auf die Lüfterschraubenebene an. Anschließend,
befestigen Sie sie mit der Fixierungsmutter der Lüfterschraube.
4. Drehen Sie zur Überprüfung die Lüfterschraube mit der Hand, diese
muß sich frei drehen, ansonsten wiederholen Sie die oben beschriebe-
nen Arbeitsschritte.
5. Montieren Sie das vordere Schutzgitter. Führen Sie die zwei Stifte in das
rückseitige Gitter an, stecken Sie beide Gitter zusammen und drücken
Sie, bis sie innerhalb des Kunststoffrings richtig zusammengerückt sind.
6. Schließen Sie den Sicherheitsclipverschluß, der sich am Unterteil des
vorderen Gitters befindet und sichern Sie ihn mit der Schraube ab.
Installation des Ventilators an der Decke
- Vergewissern Sie sich, daß die Decke, wo Sie den Ventilator installieren
möchten ausreichende Tragfähigkeit besitzt, um das gesamte Gewicht (4
Kg.) und die Schwenkbewegung des Ventilators aufzunehmen.
- Lockern und entfernen Sie die zwei angegebenen Sicherheitsschrauben.
(Figur 2)
- Drehen Sie den Metallhalter im Uhrzeigersinn, bis die zwei
Verankerungsvorsprünge aus den Rillen hervortreten. Verwenden Sie
den Metallhalter als Schablone, um die vier Zentralbohrungen zu markie-
ren (Figur 3). Beachten Sie hierbei die Einführung der Versorgungskabel.
- Bohren Sie die vier Löcher mit einem Bohrer von Ø6.
- Fixieren Sie den Metallhalter an der Decke anhand der zusammen mit
dem Apparat gelieferten Schrauben und Dübeln.
