Solo 694 User manual

1
Gebrauchsanweisung Motorsäge(page 2-25)
Instruction Manual Chain Saw (page 26-49)
9 694 100
Achtung! Lesen Sie vor der ersten Inbetriebnahme
diese Gebrauchsanweisung gründlich durch und
befolgen Sie unbedingt die Sicherheitsvorschriften!
Gebrauchsanweisung sorgfältig aufbewahren!
Important! Read this Instruction Manual carefully
before putting the chain saw into operation and strictly
observe the safety regulations!
Keep this Instruction Manual!
694
Achtung!
Diese Motorsäge Typ 694 ist im Auslieferungszustand für
eine Schneideinrichtung mit .404" Teilung ausgerüstet.
Bei Verwendung einer 3/8" Ausrüstung ist das Power-
mate-Ringritzel auf den im Lieferumfang enthaltenen
3/8" Power-mate-Ring umzubauen!
Important!
This Type 694 chain saw is supplied with a chain with.404"
spacing. If using 3/8" spacing, switch the Power-mate
ring gear to the supplied 3/8" Power-mate ring!

2
Herzlichen Dank für Ihr Vertrauen!
Wir möchten, daß Sie ein zufriedener SOLO-Kunde sind.
Sie haben sich für eine der modernsten Motorsägen ent-
schieden. SOLO ist weltweit einer der ältesten Hersteller von
Benzinmotorsägen und verfügt daher über lange Erfahrung
auf diesem Gebiet.
Die Motorsäge SOLO Typ 694 ist eine leistungsstarke, mo-
derne Profi-Motorsäge für Starkholz, ideal für den Einsatz
im Forst und auf dem Langholzplatz im Sägewerk.
Durch ihr Hochleistungstriebwerk ist sie prädestiniert als
FällsägeimStarkholz.Dankihrerschlanken,arbeitsgerechten
Formgebung ist sie aber gleichzeitig auch handlich genug
für Entastungsarbeiten.
Die SOLO Typ 694 ist also eine besonders starke Universal-
motorsäge für schwere Waldarbeit.
Mit dieser Motorsäge besitzen Sie ein Hochleistungsgerät
der neuen Generation, das sich durch folgende Vorzüge
gegenüber bisherigen Motorsägen abhebt:
-Ausgezeichnetes Leistungsgewicht, d.h. hohe Motor-
leistung bei niedrigem Gewicht.
-Hohes Drehmoment bei niedrigen Drehzahlen durch
günstiges Hub/Bohrungsverhältnis und computer-
berechnete Zylinderauslegung mit asymmetrischen
Brennraum.
-Das bedeutet für Sie einen sehr breiten nutzbaren
Drehzahlbereich, in dem der Motor eine hohe Leistung
abgibt, verbunden mit einem niedrigen Kraftstoff-
verbrauch und damit auch geringerem Schadstoffaus-
stoß.
- Intelligente programmgesteuerte Zündung, die
verschleißfrei arbeitet und für leichtes Starten, einen
ruhigen Leerlauf und gutes Laufverhalten bei allen
Arbeitsdrehzahlen sorgt.
-Modernes Leichtmassentriebwerk für schnelle Beschleu-
nigung, sowie geringere Vibrationsbelastung für Motor
und Sägenführer.
-Besonders hohe Service- und Bedienungsfreundlichkeit
verbunden mit nach ergonomischen Erkenntnissen aus-
gelegter Handgriffgestaltung.
Im Gerät sind folgende Schutzrechte umgesetzt: US 5411382,
EP 0440827, EP 0560201, GBM 8909508, GBM 8913638, GBM
9203378.
Um eine stets optimale Funktion und Leistungsbereitschaft
Ihrer neuen Motorsäge zu garantieren und um Ihre persön-
liche Sicherheit zu gewährleisten, haben wir eine Bitte an
Sie:
Lesen Sie vor der ersten Inbetriebnahme diese
Gebrauchsanweisung gründlich durch, und befolgen
Sie vor allem die Sicherheitsvorschriften! Nichtbeach-
tung kann zu lebensgefährlichen Verletzungen füh-
ren!

RE Y
Verpackung
Ihre SOLO Motorsäge befindet sich zum Schutz vor Trans-
portschäden in einem Karton.
Inhaltsverzeichnis Seite
Verpackung........................................................................ 2
Lieferumfang .................................................................... 3
Symbole .............................................................................. 3
SICHERHEITSHINWEISE .................................................... 4
Allgemeine Hinweise..................................................... 4
Persönliche Schutzausrüstung ...................................... 4
Betriebsstoffe / Tanken ................................................. 5
Inbetriebnahme ............................................................. 5

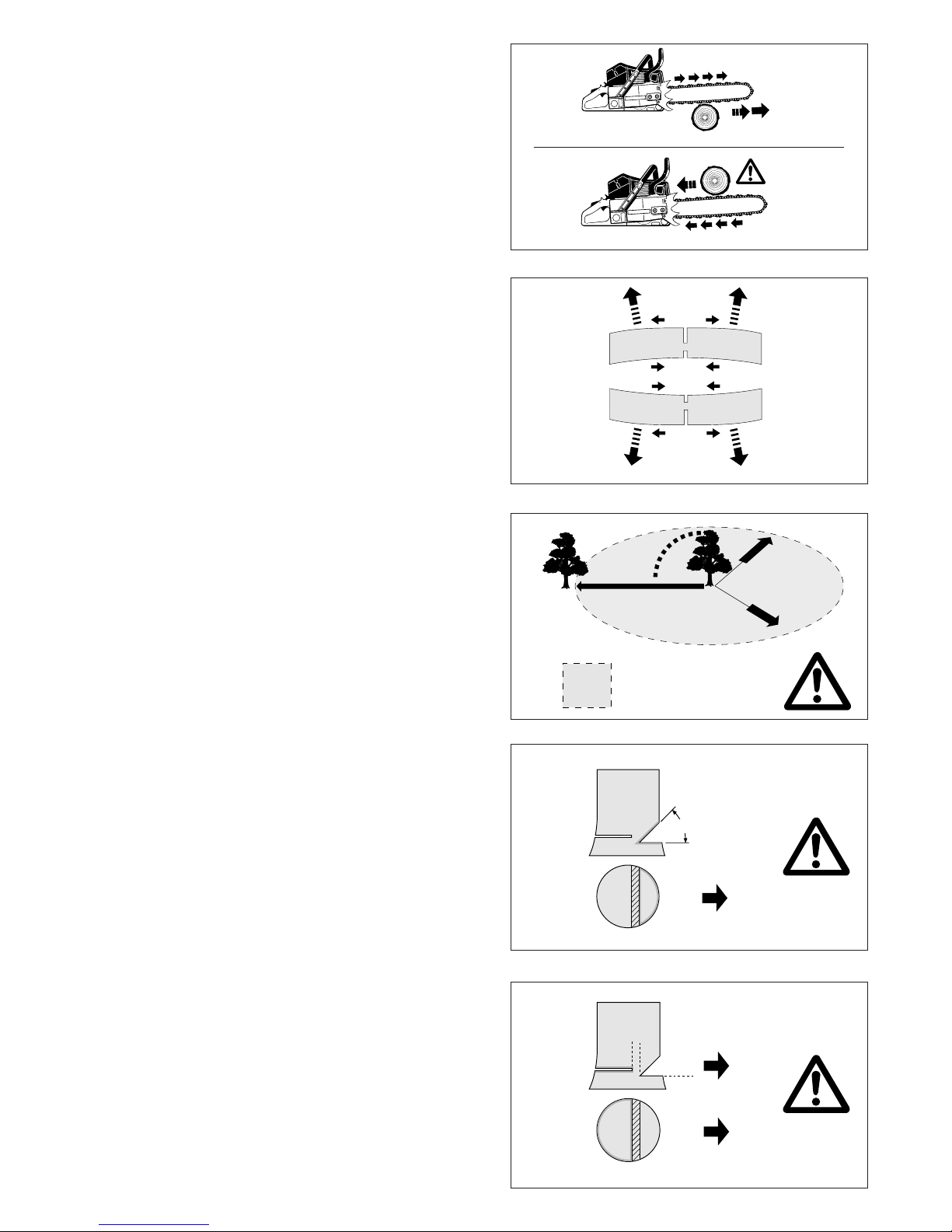

Rückschlag (Kickback) ................................................... 6
Arbeitsverhalten und -technik .................................. 6-7
Transport und Lagerung ............................................... 8
Instandhaltung .............................................................. 8
Erste Hilfe ....................................................................... 8
Technische Daten ............................................................. 9
Teilebezeichnung ............................................................. 9
INBETRIEBNAHME ........................................................... 10
Montage der Sägeschiene und Sägekette............ 10-11
Sägekette spannen ...................................................... 11
Kettenbremse............................................................... 11
Betriebsstoffe / Tanken .......................................... 12-13
Kettenschmierung einstellen ...................................... 13
Motor starten und ausschalten .................................. 14
Kettenbremse prüfen .................................................. 14
Kettenschmierung prüfen........................................... 14
Vergaser einstellen ....................................................... 15
Winterbetrieb.................................................................. 15
WARTUNGSARBEITEN .................................................... 16

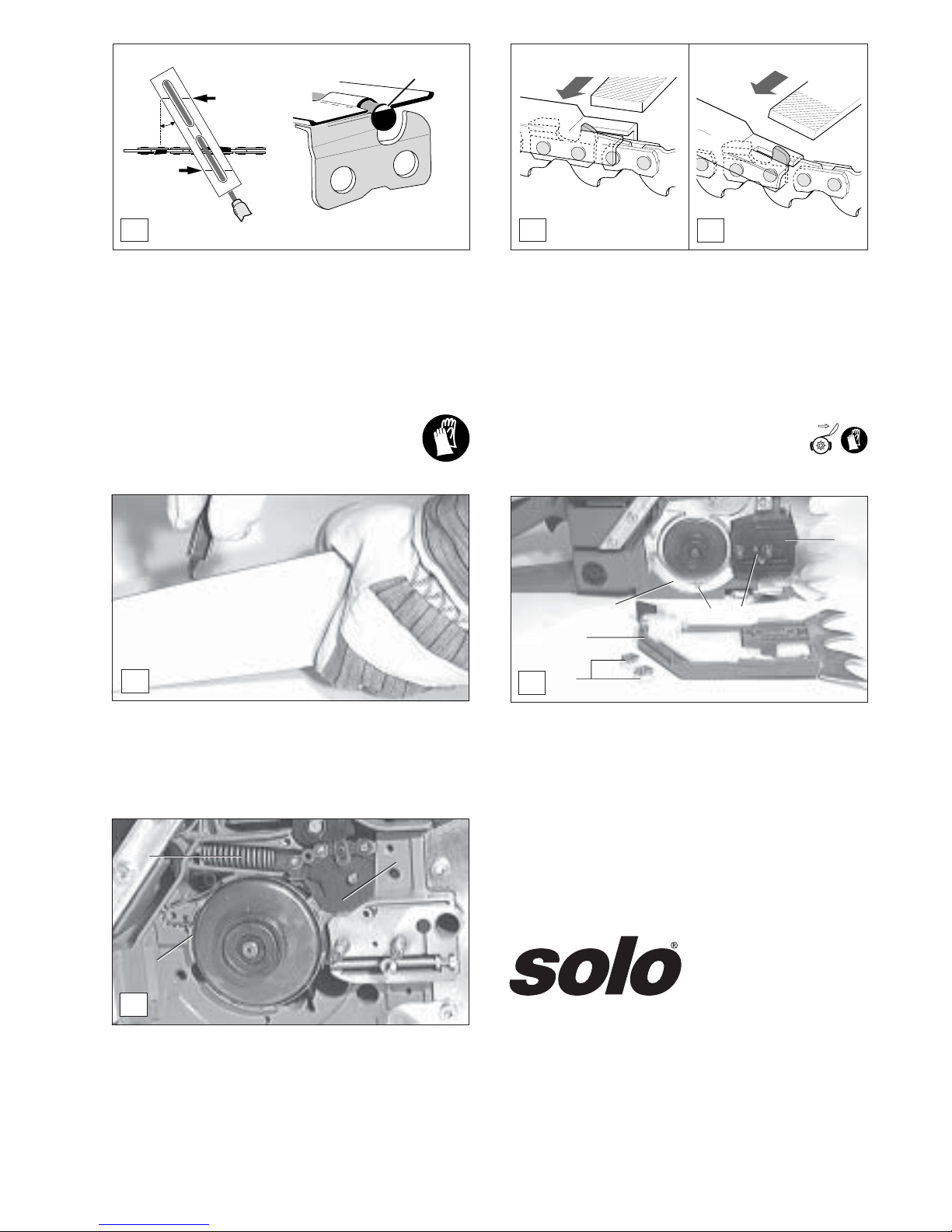

Sägekette schärfen ................................................. 16-17
Sägeschiene reinigen................................................... 17
Kettenbremsband reinigen......................................... 17
Kettenrad prüfen und auswechseln.......................... 18
Funkenschutzsieb reinigen/auswechseln ................... 18
Schalldämpferschrauben kontrollieren ..................... 18
Anwerfseil auswechseln .............................................. 19
Rückholfeder auswechseln ......................................... 19
Saugkopf auswechseln ................................................ 19
Luftfilter reinigen ........................................................ 20
Zündkerze auswechseln .............................................. 20
Schwingungsdämpfer auswechseln ........................... 21
Periodische Wartungs- und Pflegehinweise .............. 22
Werkstattservice, Ersatzteile und Garantie ....... 22-23
Störungssuche ................................................................ 23
Auszug aus der Ersatzteilliste .................................... 24
EU-Konformitätserklärung .......................................... 25

3
1

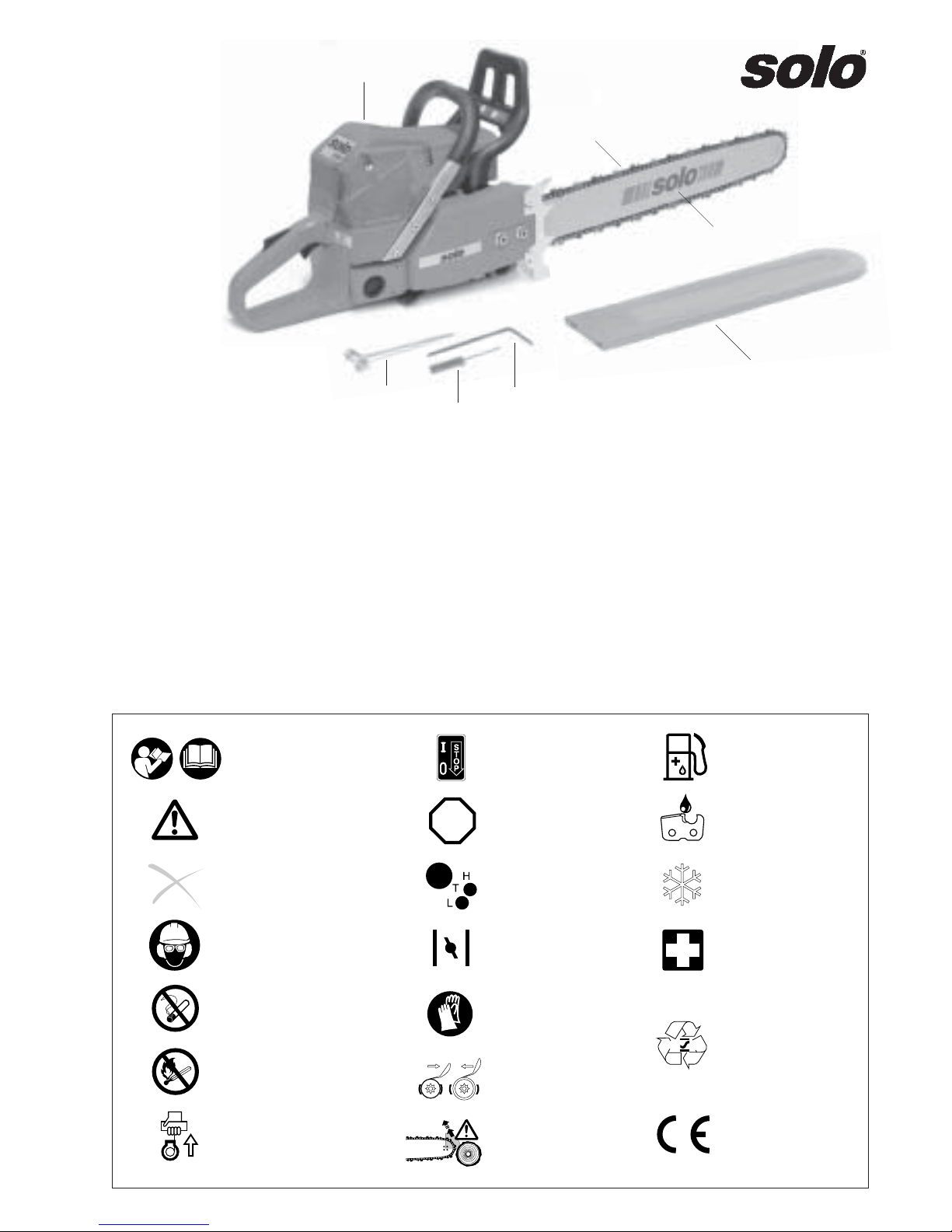

Symbole
Sie werden auf der Motorsäge beim Lesen der Gebrauchsanweisung auf folgende Symbole stoßen:
1Motorsäge SOLO-694
2Sägekette
3Sägeschiene
4Schienenschutz
5Kombischlüssel SW 17/19
6Winkelschraubendreher
7Schraubendreher für Vergasereinstellung
8Gebrauchsanweisung (ohne Abbildung)
Lieferumfang
Sollte eines der hier aufgeführten Bauteile nicht im Liefe-
rumfang enthalten sein, wenden Sie sich bitte an Ihren
Verkäufer!
7
2
3
6
Kraftstoffgemisch
Sägekettenöl
Winterbetrieb
Erste Hilfe
Recycling
CE-Kennzeichnung
Start/Stop Schalter
Motor ausschalten!
Vergasereinstellung
Chokehebel
Schutzhandschuhe
tragen!
Kettenbremse
Achtung, Rückschlag!
(Kickback!)
STOP

RE Y
Gebrauchsanweisung lesen
und Warn- und Sicherheits-
hinweise befolgen!
Besondere Vorsicht
und Aufmerksamkeit!
Verboten!
Helm, Augen- und
Gehörschutz tragen!
Rauchen verboten!
Kein offenes Feuer!
Motor starten
5
4

4
1
SICHERHEITSHINWEISE
Allgemeine Hinweise
-Zur Gewährleistung der sicheren Handhabung muß
die Bedienperson unbedingt diese Betriebsanweisung
lesen, um sich mit der Handhabung der Motorsäge ver-
traut zu machen. Unzureichend informierte Bediener kön-
nen sich und andere Personen durch unsachgemäßen Ge-
brauch gefährden.
-Motorsäge nur an Benutzer ausleihen, die Erfahrung mit
einer Kettensäge haben. Die Betriebsanweisung ist dabei
zu übergeben.
-Erstbenutzer sollten sich vom Verkäufer einweisen lassen,
um sich mit den Eigenschaften des motorbetriebenen Sä-
gens vertraut zu machen, oder einen staatlichen Motor-
sägenlehrgang besuchen.
Hinweis:
Zur Verringerung der Gefahren durch Kickback (Rückschlag,
siehe Seite 6) empfehlen wir dem unerfahrenen Benutzer
rückschlagmindernde Sägeketten zu verwenden.
Fragen Sie ihren SOLO-Fachhändler.
-Kinder und Jugendliche unter 18 Jahren dürfen die Motor-
säge nicht bedienen. Jugendliche über 16 Jahre sind von
diesem Verbot ausgenommen, wenn sie zum Zwecke der
Ausbildung unter Aufsicht eines Fachkundigen stehen.
-Das Arbeiten mit der Motorsäge erfordert hohe Aufmerk-
samkeit.
-Nur in guter körperlicher Verfassung arbeiten. Auch Ermü-
dung führt zur Unachtsamkeit. Besonders hohe Aufmerk-
samkeit ist zum Ende der Arbeitszeit erforderlich. Alle
Arbeiten ruhig und umsichtig durchführen. Der Bediener
ist gegenüber Dritten verantwortlich.
-Niemals unter Einfluß von Alkohol, Drogen oder Medika-
menten arbeiten.
-Bei Arbeiten in leicht entzündlicher Vegetation und bei
Trockenheit Feuerlöscher bereitstellen (Waldbrandgefahr).
Persönliche Schutzausrüstung
-Um beim Sägen Verletzungen von Kopf, Augen, Hand,
Fuß sowie Gehörschäden zu vermeiden, müssen die
nachfolgend beschriebenen Körperschutzaus-
rüstungen und Körperschutzmittel getragen werden.
-Die Kleidung soll zweckmäßig, d. h. eng anliegend, aber
nicht hinderlich sein. Keinen Körperschmuck oder Kleidung
tragen, die ein Verfangen an Buschwerk oder Ästen ermög-
licht. Bei langen Haaren stets Haarnetz tragen.
-Bei sämtlichen Arbeiten im Wald ist ein Schutzhelm (1) zu
tragen, er bietet Schutz vor herabfallenden Ästen. Der
Schutzhelm ist regelmäßig auf Beschädigungen hin zu
überprüfen und spätestens nach 5 Jahren auszutauschen.
Nur geprüfte Schutzhelme verwenden.
-Der Gesichtsschutz (2) des Helmes (ersatzweise: Schutz-
brille) hält Sägespäne und Holzsplitter ab. Um Verletzun-
gen der Augen zu vermeiden, ist beim Arbeiten mit der
Motorsäge stets ein Augenschutz bzw. Gesichtsschutz zu
tragen.
-Zur Vermeidung von Gehörschäden sind geeignete persön-
liche Schallschutzmittelzu tragen. (Gehörschutz (3), Kap-
seln, Wachswatte etc.). Oktavbandanalyse auf Anfrage.
-Die Sicherheits-Forstjacke (4) hat signalfarbene Schulter-
partien und ist körperfreundlich und pflegeleicht.
-Die Sicherheits-Latzhose (5) hat 22 Lagen Nylongewebe
und schützt vor Schnittverletzungen. Ihre Verwendung
wird dringend empfohlen.
-Arbeitshandschuhe (6) aus festem Leder gehören zur
vorschriftsmäßigen Ausrüstung und sind beim Arbeiten mit
der Motorsäge ständig zu tragen.
-Beim Arbeiten mit der Motorsäge sind Sicherheitsschuhe
bzw. Sicherheitsstiefel (7) mit griffiger Sohle, Stahlkappe
und ein Beinschutz zu tragen. Das Sicherheitsschuhwerk
mit Schnittschutzeinlage bietet Schutz vor Schnittverlet-
zungen und gewährleistet einen sicheren Stand.
2
1
2
3
4
56
7
4
3

5
6
5
9
8
• Wartung • Arbeitspause
• Tanken • Transport
• Sägekette schärfen • Außerbetriebnahme
3 Meter

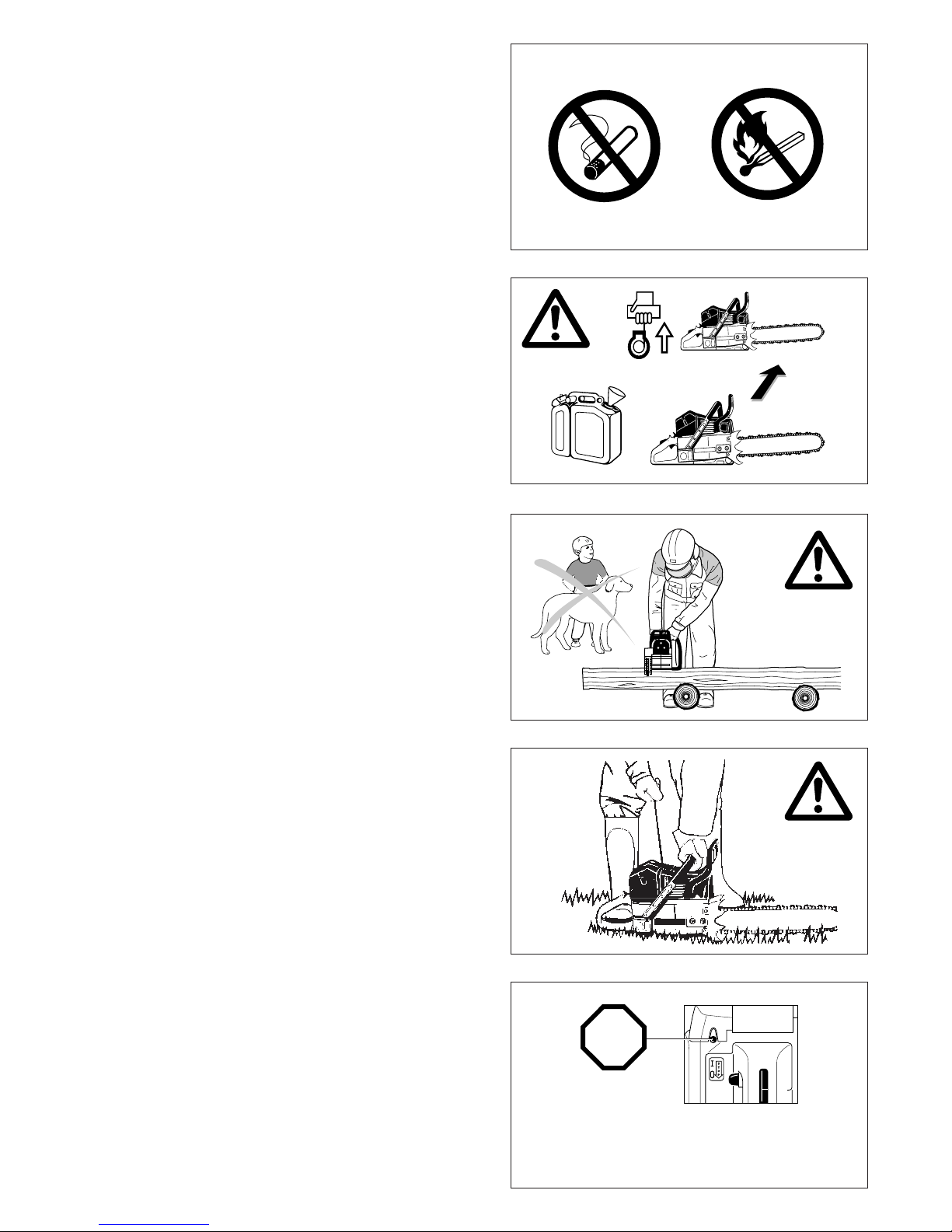

Betriebsstoffe / Tanken
-Beim Betanken der Motorsäge ist der Motor auszuschalten.
-Rauchen und jedes offene Feuer ist nicht zulässig (5).
-Vor dem Tanken die Maschine abkühlen lassen.
-Kraftstoffe können lösungsmittelähnliche Substanzen enthal-
ten. Haut- und Augenkontakt mit Mineralölprodukten ver-
meiden. Beim Betanken Handschuhe tragen. Schutzkleidung
öfter wechseln und reinigen. Kraftstoffdämpfe nicht einat-
men. Das Einatmen von Kraftstoffdämpfen kann körperliche
Schäden verursachen.
-Kein Kraftstoff oder Kettenöl verschütten. Wenn Kraftstoff
oder Öl verschüttet wurde, Motorsäge sofort säubern. Kraft-
stoff nicht mit Kleidung in Berührung bringen. Falls Kraftstoff
an die Kleidung gelangt, Kleidung sofort wechseln.
-Darauf achten, daß kein Kraftstoff oder Kettenöl ins Erdreich
gelangt (Umweltschutz). Geeignete Unterlage verwenden.
-Nichtingeschlossenen Räumen tanken. Kraftstoffdämpfesam-
meln sich am Boden (Explosionsgefahr).
-Verschlußschrauben für Kraftstoff- und Öltank gut verschlie-
ßen.
-Zum Starten der Motorsäge den Standort wechseln (minde-
stens 3 Meter entfernt vom Tankplatz) (6).
-Kraftstoffe sind nicht unbegrenzt lagerfähig. Nur soviel ein-
kaufen, wie in absehbarer Zeit verbraucht werden soll.
-Kraftstoff und Kettenöl nur in zugelassenen und gekennzeich-
neten Kanistern transportieren und lagern. Kraftstoff und
Kettenöl Kindern nicht zugänglich machen.
Inbetriebnahme
-Nicht allein arbeiten, für Notfälle muß jemand in der
Nähe (Rufweite) sein.
-Sicherstellen, daß sich im Arbeitsbereich der Säge keine Kinder
oderweiterePersonenaufhalten.AchtenSieauchaufTiere(7).
-Vor Arbeitsbeginn Motorsäge auf einwandfreie Funkti-
on und vorschriftsmäßigen betriebssicheren Zustand
prüfen!
Insbesondere Funktion der Kettenbremse, richtig montierte
Sägeschiene, vorschriftsmäßig geschärfte und gespannte Sä-
gekette, fest montierter Kettenradschutz, Leichtgängigkeit
des Gashebels und Funktion der Gashebelsperre, saubere und
trockene Handgriffe, Funktion des Start/Stop-Schalters.
-Motorsäge erst nach komplettem Zusammenbau in Betrieb
nehmen. Grundsätzlich darf die Säge nur komplett montiert
benutzt werden!
-Vor dem Starten muß der Sägenführer einen sicheren Stand
einnehmen.
-Motorsäge nur wie in der Betriebsanweisung beschrieben
starten (8). Andere Anwerftechniken sind nicht zulässig.
-Beim Ingangsetzen ist die Maschine sicher abzustützen und
festzuhalten. Schiene und Kette müssen dabei frei stehen.
-Bei der Arbeit ist die Motorsäge mit beiden Händen
festzuhalten. Die rechte Hand am hinteren Griff, linke Hand
am Bügelgriff. Griffe mit Daumen fest umfassen.
-ACHTUNG: Beim Loslassen des Gashebels läuft die Kette
noch kurze Zeit nach (Freilaufeffekt).
-Auf sicheren Stand muß laufend geachtet werden.
-Die Motorsäge ist so zu handhaben, daß Abgase nicht einge-
atmet werden können. Nicht in geschlossenen Räumen arbei-
ten (Vergiftungsgefahr).
-Motor sofort ausschalten bei spürbaren Veränderungen
im Geräteverhalten.
-Zur Überprüfung der Kettenspannung, zum Nachspan-
nen, zum Kettenwechsel und zur Beseitigung von Stö-
rungen muß der Motor ausgeschaltet werden (9).
-Wenn die Sägevorrichtung mit Steinen, Nägeln oder sonstigen
harten Gegenständen in Berührung gekommen ist, sofort
Motor ausschalten und die Sägevorrichtung überprüfen.
-In Arbeitspausen und vor dem Verlassen ist die Motorsäge
auszuschalten (9) und so abzustellen, daß niemand gefährdet
werden kann.
-Die heißgelaufene Motorsäge nicht ins trockene Gras oder auf
brennbare Gegenstände stellen. Der Schalldämpfer strahlt
enorme Hitze ab (Brandgefahr).
-ACHTUNG: Nach dem Abstellen der Motorsäge kann das von
der Kette und Schiene abtropfende Öl zu Verschmutzungen
führen! Stets geeignete Unterlage verwenden.
STOP
7

6
10
12
13
14
11
Z
Rückschlag (Kickback)
- Beim Arbeiten mit der Kettensäge kann es zum gefährli-
chen Rückschlag kommen.
-Dieser Rückschlag entsteht, wenn der obere Bereich der
Schienenspitze unbeabsichtigt Holz oder andere feste Ge-
genstände berührt (10).
-Die Motorsäge wird dabei unkontrolliert, mit hoher Ener-
gie, in Richtung des Sägenführers geschleudert
(Verletzungsgefahr!).
Um Rückschlag zu vermeiden, ist folgendes zu beachten:
-Einstecharbeiten dürfen nur von speziell geschulten Perso-
nen durchgeführt werden!
-Schienenspitze immer beobachten. Vorsicht beim Fortset-
zen bereits begonnener Schnitte.
-Mit laufender Sägekette den Schnitt beginnen!
-Sägekette stets korrekt schärfen. Dabei ist besonders auf
die richtige Höhe des Tiefenbegrenzers zu achten!
-Nie mehrere Äste auf einmal durchsägen! Beim Entasten
darauf achten, daß kein anderer Ast berührt wird.
-Beim Ablängen auf dicht daneben liegende Stämme ach-
ten.
Arbeitsverhalten und -technik
-Nur bei guten Sicht- und Lichtverhältnissen arbeiten. Auf
Glätte, Nässe, Eis und Schnee besonders achten (Rutsch-
gefahr). Erhöhte Rutschgefahr besteht auf frisch geschäl-
tem Holz (Rinde).
-Nie auf instabilen Untergründen arbeiten. Auf Hindernisse
im Arbeitsbereich achten, Stolpergefahr. Auf sicheren Stand
muß laufend geachtet werden.
-Nie über Schulterhöhe sägen (11).
-Nie auf Leitern stehend sägen.
-Nie mit der Motorsäge in den Baum steigen und Arbeiten
durchführen.
-Nicht so weit vorgebeugt arbeiten.
-Motorsäge so führen, daß sich kein Körperteil im verlän-
gerten Schwenkbereich der Sägekette befindet (12).
-Mit der Motorsäge nur Holz sägen.
-Nicht mit der laufenden Sägekette den Erdboden berüh-
ren.
-Motorsäge nicht zum Abhebeln und Wegschaufeln beim
Entfernen von Holzstücken und sonstigen Gegenständen
verwenden.
-Bereich des Schnittes von Fremdkörpern wie Sand, Steine,
Nägel usw. säubern. Fremdkörper beschädigen die Säge-
vorrichtung und können zum gefährlichen Rückschlag (Kick-
back) führen.
-Beim Sägen von Schnittholz sichere Auflage verwenden
(Wenn möglich Sägebock, 13). Das Holz darf von keiner
weiteren Person und nicht mit dem Fuß festgehalten wer-
den.
-Rundhölzer sind zu sichern.
-Bei Fäll- und Ablängschnitten muß die Anschlag-
kralle (13, Z) an das zu schneidende Holz angesetzt
werden.
-Vor jedem Ablängschnitt Anschlagkralle fest ansetzen,
erst dann mit laufender Sägekette in das Holz sägen. Die
Säge wird dabei am hinteren Griff hochgezogen und am
Bügelgriff geführt. Die Anschlagkralle dient als Drehpunkt.
Das Nachsetzen erfolgt mit leichtem Druck auf den Bügel-
griff. Die Säge dabei etwas zurückziehen. Anschlagkralle
tiefer ansetzen und erneut den hinteren Griff hochziehen.
-Stech- und Längsschnitte dürfen nur von speziell
geschulten Personen durchgeführt werden (erhöhte
Gefahr eines Rückschlages).
-Längsschnitte in einem möglichst flachen Winkel anset-
zen (14). Hier ist besonders vorsichtig vorzugehen, da die
Anschlagkralle nicht verwendet werden kann.
-Sägevorrichtung nur mit laufender Sägekette aus dem
Holz ziehen.
-Werden mehrere Schnitte durchgeführt, ist der Gashebel
zwischen den Schnitten loszulassen.

7
15
16
17
18
19
B

A

B
= Fällbereich
A
A
45°
B

B

C
C
D
-Vorsicht beim Schneiden von gesplittertem Holz. Es kön-
nen abgesägte Holzstücke mitgerissen werden
(Verletzungsgefahr).
-Die Motorsäge kann beim Schneiden mit der Schienen-
oberseite in Richtung Bediener gestoßen werden, wenn
die Sägekette einklemmt. Deshalb sollte nach Möglichkeit
mit der Schienenunterseite gesägt werden, da die Säge
vom Körper weg in Richtung Holz gezogen wird (15).
-Holz unter Spannung (16) muß immer zuerst auf der Druck-
seite (A) eingeschnitten werden. Erst dann kann der Trenn-
schnitt auf der Zugseite (B) erfolgen. So wird das Einklem-
men der Schiene vermieden.
ACHTUNG:
Fäll- und Entastungsarbeiten, sowie Arbeiten im
Windbruch, dürfen nur von geschulten Personen
durchgeführt werden! Verletzungsgefahr!
-Beim Entasten sollte die Motorsäge möglichst am Stamm
abgestützt werden. Hierbei darf nicht mit der Schienen-
spitze gesägt werden (Rückschlaggefahr).
-Auf unter Spannung stehende Äste ist unbedingt zu ach-
ten. Freihängende Äste nicht von unten durchtrennen.
-Nicht auf dem Stamm stehend Entastungsarbeiten durch-
führen.
-Mit Fällarbeiten darf erst begonnen werden, wenn
sichergestellt ist, daß
a) sich im Fällbereich nur die mit dem Fällen beschäftigten
Personen aufhalten,
b) hindernisfreies Rückweichen für jeden mit der Fäll-
arbeit Beschäftigten sichergestellt ist (der Rückweich-
raum soll schrägrückwärts ca. 45o verlaufen).
c) der Stammfuß muß frei von allen Fremdkörpern, Ge-
strüppund Ästen sein. Für sicheren Stand sorgen
(Stolpergefahr).
d) der nächste Arbeitsplatz muß mindestens zweieinhalb
Baumlängen entfernt sein (17). Vor dem Fällen muß die
Fallrichtung überprüft und sichergestellt werden, daß
sich in einer Entfernung von 2 1/2 Baumlängen (17)
weder andere Personen noch Gegenstände befinden!
-Beurteilung des Baumes:
Hängerichtung - lose oder trockene Äste - Höhe des Bau-
mes - natürlicher Überhang - ist der Baum faul?
-Windgeschwindigkeit und Richtung beachten. Bei stärke-
ren Windböen darf die Fällarbeit nicht durchgeführt wer-
den.
-Beschneiden der Wurzelanläufe:
Mit dem größten Wurzelanlauf beginnen. Als erster Schnitt
wird der senkrechte durchgeführt, danach der waagerech-
te.
-Fallkerb anlegen (A, 18):
Der Fallkerb gibt dem Baum die Fallrichtung und Führung.
Er wird im rechten Winkel zur Fällrichtung angelegt und ist
1/3 -1/5 des Stammdurchmessers groß. Schnitt möglichst
bodennah anlegen.
- Eventuelle Fallkerbkorrekturen müssen auf der ganzen
Breite nachgeschnitten werden.
-Der Fällschnitt (B, 19) wird höher als die Fallkerbsohle (D)
angelegt. Er muß exakt waagerecht ausgeführt werden.
Vor dem Fallkerb muß ca. 1/10 des Stammdurchmessers als
Bruchleiste stehenbleiben.
-Die Bruchleiste (C) wirkt als Scharnier. Sie darf auf keinen
Fall durchtrennt werden, da sonst der Baum unkontrolliert
fällt. Es müssen rechtzeitig Keile gesetzt werden!
-Der Fällschnitt darf nur mit Keilen aus Kunststoff oder
Aluminium gesichert werden. Die Verwendung von Eisen-
keilen ist verboten.
-Beim Fällen nur seitwärts vom fallenden Baum aufhalten.
-Beim Zurückgehen nach dem Fällschnitt ist auf fallende
Äste zu achten.
-Beim Arbeiten am Hang muß der Sägenführer oberhalb
oder seitlich des zu bearbeitenden Stammes bzw. Iiegen-
den Baumes stehen.
-Auf heranrollende Baumstämme achten.
45o
2 1/2
45o

8
Transport und Lagerung
-Beim Transport und bei einem Standortwechsel wäh-
rend der Arbeit ist die Motorsäge auszuschalten oder
die Kettenbremse auszulösen, um ein unbeabsichtig-
tes Anlaufen der Kette zu vermeiden.
-Niemals die Motorsäge mit laufender Sägekette tra-
gen und transportieren!
-Beim Transport über eine größere Distanz ist der mitgelie-
ferte Schienenschutz auf jeden Fall aufzusetzen.
-Motorsäge nur am Bügelgriff tragen. Die Sägeschiene zeigt
nach hinten (20). Nicht mit dem Schalldämpfer in Berüh-
rung kommen (Verbrennungsgefahr).
-Beim Transport im KFZ ist auf sichere Lage der Motorsäge
zu achten, damit kein Kraftstoff oder Kettenöl auslaufen
kann.
-Die Motorsäge sicher in einem trockenen Raum lagern. Die
Säge darf nicht im Freien aufbewahrt werden. Motorsäge
Kindern nicht zugänglich machen.
-Bei längerer Lagerung und beim Versand der Motorsäge
müssen der Kraftstoff- und der Öltank vollständig entleert
sein.
Instandhaltung
-Bei allen Wartungsarbeiten Motorsäge ausschalten
(21) und Kerzenstecker ziehen!
-Der betriebssichere Zustand der Motorsäge, insbesondere
die Funktion der Kettenbremse, ist jeweils vor Beginn der
Arbeit zu prüfen. Auf vorschriftsmäßig geschärfte und
gespannte Sägekette ist besonders zu achten (22).
-Die Maschine ist lärm- und abgasarm zu betreiben. Hierbei
ist auf korrekte Vergasereinstellung zu achten.
-Motorsäge regelmäßig reinigen.
-Tankverschlüsse regelmäßig auf Dichtheit überprüfen.
Unfallverhütungsvorschriften der zuständigen
Berufsgenossenschaft und der Versicherung beach-
ten. Auf keinen Fall an der Motorsäge bauliche Ver-
änderungen vornehmen! Sie gefährden hierdurch
Ihre Sicherheit!
Wartungs- und Instandsetzungsarbeiten dürfen nur soweit
ausgeführt werden, wie sie in dieser Betriebsanweisung
beschrieben sind. Alle weiteren Arbeiten müssen vom SOLO
Service übernommen werden.
Nur Original SOLO Ersatzteile und Zubehör verwenden.
Bei Verwendung von nicht Original SOLO Ersatzteilen,
Zubehör, Schienen/Ketten Kombinationen und Längen, ist
mit erhöhter Unfallgefahr zu rechnen. Bei Unfällen oder
Schäden mit nicht zugelassener Sägevorrichtung oder Zu-
behör entfällt jegliche Haftung.
Erste Hilfe
Für einen eventuell eintretenden Unfall sollte immer ein
Verbandskasten nach DIN 13164 am Arbeitsplatz vorhan-
den sein. Entnommenes Material sofort wieder auffüllen.
Wenn Sie Hilfe anfordern, geben Sie folgende Anga-
ben: wo es geschah, was geschah, wieviele Verletzte,
welche Verletzungsart, wer meldet!
Hinweis
Werden Personen mit Kreislaufstörungen zu oft Vibrationen
ausgesetzt, kann es zu Schädigungen an Blutgefäßen oder des
Nervensystems kommen.
Folgende Symptome können durch Vibrationen an Fingern,
Händen oder Handgelenken auftreten: Einschlafen der Körper-
teile, Kitzeln, Schmerz, Stechen, Veränderung der Hautfarbe
oder der Haut. Werden diese Symptome festgestellt, su-
chen Sie einen Arzt auf.
20
21
22
STOP
service
service

9
Teilebezeichnung
1 Handgriff
2 Choke
3 Deckel für Luftfilter/ Zündkerze
4 Knopf für Winterbetrieb
5 Bügelgriff
6 Schalldämpfer
7 Befestigungsmuttern
8 Anschlagkralle
9 Kettenfänger
10 Einstellschraube für Ölpumpe (Unterseite)
11 Kettenradschutz
12 Typenschild
13 Handschutz
14 Sägeschiene
15 Sägekette
16 Handschutz
17 Anwerfgriff
18 Einstellschrauben ”H-T-L“ für Vergaser
19 Start/Stop Schalter
20 Arretier-Knopf für Halbgas
21 Gashebelsperre
22 Gashebel
23 Kraftstoff-Tankverschluss
24 Ventilatorgehäuse mit Anwerfvorrichtung
25 Öltankverschluß
1
2
3
4
5
6
7
8
13 12
11 10 9
16
18
17
19
20
21
222324
25
15
14
Seriennummer
Baujahr
Typenschild (12)
Bei Ersatzteilbestellungen
angeben
Hubraum cm390
Bohrung mm 52
Hub mm 42
Max. Leistung bei Drehzahl kW / 1/min 4,9 / 9.500
Max. Drehmoment bei Drehzahl Nm / 1/min 5,8 / 6.500
Abregeldrehzahl 1/min 13.500
Leerlaufdrehzahl 1/min 2.200
Einkuppeldrehzahl 1/min 3.600
Schalldruckpegel LpA av nach ISO 7182 1) 3) dB (A) 102
Schalleistungspegel LWA av nach ISO 9207 1) 4) dB (A) 116 / 118 4)
Schwingbeschleunigung ah,w av nach ISO 7505 1)
- Bügelgriff m/s26,1 (.404") 5,9 (3/8")
- Handgriff m/s210,4 (.404") 6,7 (3/8")
Vergaser (Membranvergaser) Typ TILLOTSON HS-295A (LC)
Zündanlage Typ elektronisch
Zündkerze Typ NGK BPMR 7A
Elektrodenabstand mm 0,5 - 0,8
oder Zündkerze Typ BOSCH WSR 6F
Kraftstoffverbrauch bei max. Leistung nach ISO 7293 kg/h 2,3
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh 480
Kraftstofftank-Inhalt l 1,0
Kettenöltank-Inhalt I 0,4
Mischungsverhältnis (Kraftstoff/2-Takt-Öl)
- bei Verwendung von „CASTROL SUPER TT” 50:1 (2%)
- bei Verwendung anderer Marken 2-Takt Öle 25:1 (4%)
Kettenbremse
Auslösung manuell oder bei Rückschlag (Kickback)
Kettengeschwindigkeit 2) m/s 22,8 21,2
Kettenradteilung (wahlweise) inch .404" wahlweise 3/8"
Zähnezahl Z 7 7
Kettentyp siehe Auszug aus der Ersatzteilliste
Teilung / Treibgliedstärke (wahlweise) inch .404" / .063" wahlweise 3/8" / .058"
Sägeschienen Schnittlänge (wahlweise) cm 60 / 70 / 80 wahlweise 50 / 60 / 70
Sägeschienentyp siehe Auszug aus der Ersatzteilliste
Motorsägengewicht (Tanks leer, ohne Schiene und Kette) kg 8,2
1) Daten berücksichtigen die Betriebszustände Leerlauf und Vollast zu gleichen Teilen.
2) Bei max. Leistung. 3) Am Arbeitsplatz. 4) Garantierter Schalleistungspegel (Ld).
Technische Daten 694

10
AB
C D
EF
5
7
6
5
8
6
1
2
4
STOP
ACHTUNG: Bei allen Arbeiten an Sägeschiene und
Sägekette unbedingt Motor ausschalten,
Kerzenstecker ziehen (siehe Zündkerze aus-
wechseln) und Schutzhandschuhe tragen!
ACHTUNG: Motorsäge darf erst nach komplettem
Zusammenbau und Prüfung gestartet
werden!
Montage der Sägeschiene und Sägekette
Verwenden Sie den im Lieferumfang enthaltenen Kombi-
schlüssel für die folgenden Arbeiten.
Motorsäge auf einen stabilen Untergrund setzen und fol-
gende Schritte für die Montage der Sägekette und Säge-
schiene durchführen:
INBETRIEBNAHME
-Die zwei Befestigungsmuttern (A/1) abschrauben.
-Kettenradschutz (A/2) abziehen.
-Sägekette (D/6) auf das Kettenrad (D/7) setzen und in
die Führungsnut der Sägeschiene einführen. Die Schneid-
kanten auf der Schienenoberseite müssen in Pfeilrich-
tung zeigen!
-Sägeschiene aufsetzen. Darauf achten, das Zapfen (B/5,
C/5) des Kettenspanners in das Loch (siehe Kreis) der
Sägeschiene eingreift.
-Sägekette (E/6) um den Umlenkstern (E/8) der Säge-
schiene führen.
-Kettenspanner (B/4) rechtsherum (im Uhrzeigersinn)
drehen, bis Sägekette in die Führungsnut der Schienen-
unterseite eingreift (siehe Kreis). Mit der linken Hand
Sägeschiene an das Gehäuse andrücken.
-Kettenspannschraube (B/4) gegen den Uhrzeigersinn
drehen, bis der Zapfen (B/5) etwa 2 cm vor dem linken
Anschlag steht.
