Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
1
FR
1. Introduction 1
2. Sécurité 1
2.1. Sécurité et responsabilité 1
3. Installation 2
2kW à connexions standard 2
4. Mise en service 3
5. Réglages facultatifs 3
5.1. Ajout / Suppression de points de
5.2. Création de commande de groupe ou de
6. Utilisation de la rampe
de chauffage 4
7. Astuces et conseils 4
commande perdu ou cassé 5
8. Données techniques 6
1. Introduction
Le Heating Slim Receiver RTS 2kW est un récepteur équipé de la Radio Technology Somfy (RTS). Il
permet de piloter des rampes de chauffage électriques (fonctionnant grâce à des lampes de chauf-
l’installer discrètement à proximité du produit qu’il pilote.
Il existe deux modèles de Heating Slim Receiver RTS 2kW qui se différencient par leur système de
branchement à la rampe de chauffage :
le Heating Slim Receiver RTS 2kW à connexions standard se branche sur la rampe de chauffage
avec des dominos.
le Heating Slim Receiver RTS 2kW Plug se branche directement sur la rampe de chauffage grâce
récepteur tout en rendant l’installation facile et sécurisée (absence de câblage).
Les Heating Slim Receiver RTS 2kW s’utilisent comme :
-commande individuelle - un Heating Slim Receiver RTS 2kW est commandé par un point de
commande.
-commande multiple - un Heating Slim Receiver RTS 2kW est commandé par plusieurs points de
commande (au maximum 12 points de commande).
-commande de groupe - plusieurs Heating Slim Receiver RTS 2kW sont commandés à partir d’un
unique point de commande.
2. Sécurité
2.1. Sécurité et responsabilité
Avant d’installer et d’utiliser ce produit, lire attentivement cette notice.
Ce produit Somfy doit être installé par un professionnel de la motorisation et de l’automatisation de
l’habitat auquel cette notice est destinée.
L’installateur doit par ailleurs se conformer aux normes et à la législation en vigueur dans le pays
d’installation, et informer ses clients des conditions d’utilisation et de maintenance du produit.
de la garantie Somfy.
associés.
Sommaire
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
2
FR
2.2.
Le Heating Slim Receiver RTS 2kW doit être installé à l’abri des intempéries, hors de portée
des enfants.
1) Faire une boucle sur les câble du Heating Slim
Receiver RTS 2kW à connexions standard pour
éviter les pénétrations d’eau.
2) S’assurer que la puissance totale de la (des)
lampe(s) de chauffage connectée(s) au Heating
Slim Receiver RTS 2kW ne dépasse(nt) pas
Ne jamais brancher plusieurs Heating Slim
Receiver RTS 2kW sur une lampe de chauffage ou
une rampe de chauffage.
Le type de surfaces métalliques situées à proximité
du Heating Slim Receiver RTS 2kW peut réduire la
portée radio.
5)
Slim Receiver RTS 2kW. La portée radio peut être
limitée par les normes de régulation des appareils
radio.
L’utilisation d’appareil radio (par exemple un
peut engendrer des interférences et réduire les
performances du produit.
6) Le bâtiment dans lequel le produit est utilisé peut
réduire la portée radio. La portée radio est de
S’assurer que le réseau électrique est protégé par
un disjoncteur 16 A.
3. Installation
3.1. Préconisations d’installation
L’installation du Heating Slim Receiver RTS 2kW est fonction de la rampe avec laquelle il est utilisé,
Ne pas installer le Heating Slim Receiver RTS 2kW sous la rampe de chauffage.
3.2 Montage du Heating Slim Receiver RTS 2kW à connexions standard
Installer le Heating Slim Receiver RTS 2kW dans
un boitier de raccordement étanche (non fourni)
pour effectuer les connexions à l’intérieur ou
utiliser des connecteurs étanches (non fournis)
pour assurer l’étanchéité.
- Couper l’alimentation secteur
- Brancher le Heating Slim Receiver RTS 2kW selon
le câblage :
- Heat = côté Rampe de chauffage (a)
-
- Fixer le Heating Slim Receiver RTS 2kW (par
exemple avec des colliers Rilsan®).
ab
Bleu Sortie Entrée Phase (L)
Sortie Bleu Entrée Neutre (N)
Vert/jaune Terre Vert/jaune Terre
X
ab
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
FR
3.3. Montage du Heating Slim Receiver RTS 2kW Plug
- Couper l’alimentation secteur.
-Déconnecter la connexion rapide du câble de la
rampe de chauffage (c) de la connexion rapide du
câble d’alimentation secteur (d).
-Connecter le Heating Slim Receiver RTS 2kW
Plug entre le câble de la rampe de chauffage (c) et
le câble d’alimentation secteur (d).
- Heat = côté Rampe de chauffage (c),
- (d)
cd
1 Sortie 1 Entrée Phase (L)
2 Sortie 2 Entrée Neutre (N)
Libre Libre
Terre Terre
- Verrouiller les crochets de fermeture (e).
- Fixer le Heating Slim Receiver RTS 2kW Plug (par
exemple avec des colliers Rilsan®).
S’assurer que les deux connexions rapides sont
bien enclenchées.
4. Mise en service
Si l’installation est composée de plusieurs Heating Slim Receiver RTS 2kW, un seul Heating
Slim Receiver RTS 2kW doit être alimenté à la fois !
La mise en service du Heating Slim Receiver RTS 2kW s’effectue à l’aide d’un point de commande
RTS.
Ne pas utiliser de point de commande à une
seule touche pour effectuer la mise en service !
Ces points de commande ne sont pas adaptés pour
réaliser la mise en service.
1)
et Descente du point de commande RTS jusqu’à ce
que la lampe de chauffage s’allume puis s’éteigne.
2)
de commande RTS : la lampe de chauffage s’al-
lume puis s’éteint de nouveau pour indiquer que
le point de commande RTS est enregistré dans le
Heating Slim Receiver RTS 2kW.
5. Réglages facultatifs
5.1. Ajout / Suppression de points de
commande RTS
Un maximum de 12 points de commande
peut être enregistré dans un Heating Slim
Receiver RTS 2kW.
Procéder de manière identique pour ajouter ou
supprimer un point de commande RTS.
1)
commande enregistré (f) jusqu’à ce que la lampe
de chauffage s’allume puis s’éteigne : le Heating
Slim Receiver RTS 2kW est en mode program-
mation pendant 2 min.
2)
de commande RTS (g) à ajouter / à supprimer :
point de commande RTS est ajouté / supprimé.
OFF
d
c
c
d
e
cd
3
2
1
3
2
1
12
PROG.
f
2 min.
PROG.
g
f
f
g
g
+
12
f
f
g
PROG.
f
2 min.
PROG.
g
+
12
PROG.
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
FR
5.2. Création de commande de groupe ou de commande multiple
5.2.1. Commande de groupe
Commande de groupe : un point de commande RTS pilote plusieurs Heating Slim Receiver RTS
2kW.
1) Couper les alimentations électriques qui corres-
pondent aux Heating Slim Receiver RTS 2kW
(h, i et j) à commander avec l’unique point de
commande RTS.
2) Alimenter le premier Heating Slim Receiver RTS
2kW (h) à associer au point de commande RTS.
Descente du point de commande RTS : la lampe
de chauffage s’allume puis s’éteint.
commande RTS : la lampe de chauffage s’allume
puis s’éteint de nouveau pour indiquer que le point
de commande RTS est enregistré dans le Heating
Slim Receiver RTS 2kW.
5) Couper l’alimentation du Heating Slim Receiver RTS
2kW qui vient d’être associé avant d’ajouter le
Heating Slim Receiver RTS 2kW suivant.
6)
-Répéter la procédure pour chacun des autres Heating Slim Receiver RTS 2kW à piloter avec ce
point de commande RTS.
5.2.2. Commande multiple
Commande multiple : un Heating Slim Receiver RTS 2kW est commandé par plusieurs points de
commande RTS.
Un maximum de 12 points de commande peut être enregistré dans un Heating Slim
Receiver RTS 2kW.
1)
commande RTS enregistré (k) jusqu’à ce que
la lampe de chauffage s’allume puis s’éteigne :
le Heating Slim Receiver RTS 2kW est en mode
programmation pendant 2 min.
2)
commande RTS (l) à ajouter : la lampe de chauf-
RTS est ajouté.
-Répéter ces deux étapes pour l’ajout de chaque
point de commande RTS.
6. Utilisation de la rampe de chauffage
Avec un point de commande RTS
Pour allumer la rampe de chauffage :
-
Pour éteindre la rampe de chauffage :
- Appuyer sur la touche Descente.
7. Astuces et conseils
7.1. Questions sur le Heating Slim Receiver RTS 2kW ?
Constats Causes possibles Solutions
L’appui sur une touche du
point de commande n’en-
gendre aucune réaction de
la rampe de chauffage
La ou les lampe(s) de chauffage est
(sont) grillée(s). Faire remplacer la ou les lampe(s) de
chauffage.
4
23
1OFF
ON
h
h
hh
h
ij
PROG.
a
12
k
k
l
PROG.
k
2 min.
PROG.
l
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
5
FR
L’appui sur une touche du
point de commande n’en-
gendre aucune réaction de
la rampe de chauffage.
Le point de commande n’est pas
enregistré dans le Heating Slim
Receiver RTS 2kW.
Suivre la procédure d’ajout de point de
Suppression de points de commande
Les piles du point de commande sont
faibles. Remplacer les piles par des piles aux
caractéristiques identiques.
Des interférences radio empêchent le
fonctionnement du point de commande
RTS et du Heating Slim receiver RTS
2kW.
Arrêter les appareils radio fonctionnant
aux alentours.
Le point de commande utilisé n’est
pas compatible avec le Heating Slim
Receiver RTS 2kW.
S’assurer de la compatibilité des deux
produits.
Rien ne fonctionne. L’alimentation secteur est mauvaise. Contrôler l’alimentation.
La ou les lampe(s) de chauffage est
(sont) grillée(s). Faire remplacer la ou les lampe(s) de
chauffage.
La ou les lampe(s) de chauf-
fage associée(s) au Heating Slim
Receiver RTS 2kW fait (font) plus de
Utiliser un récepteur de chauffage plus
puissant.

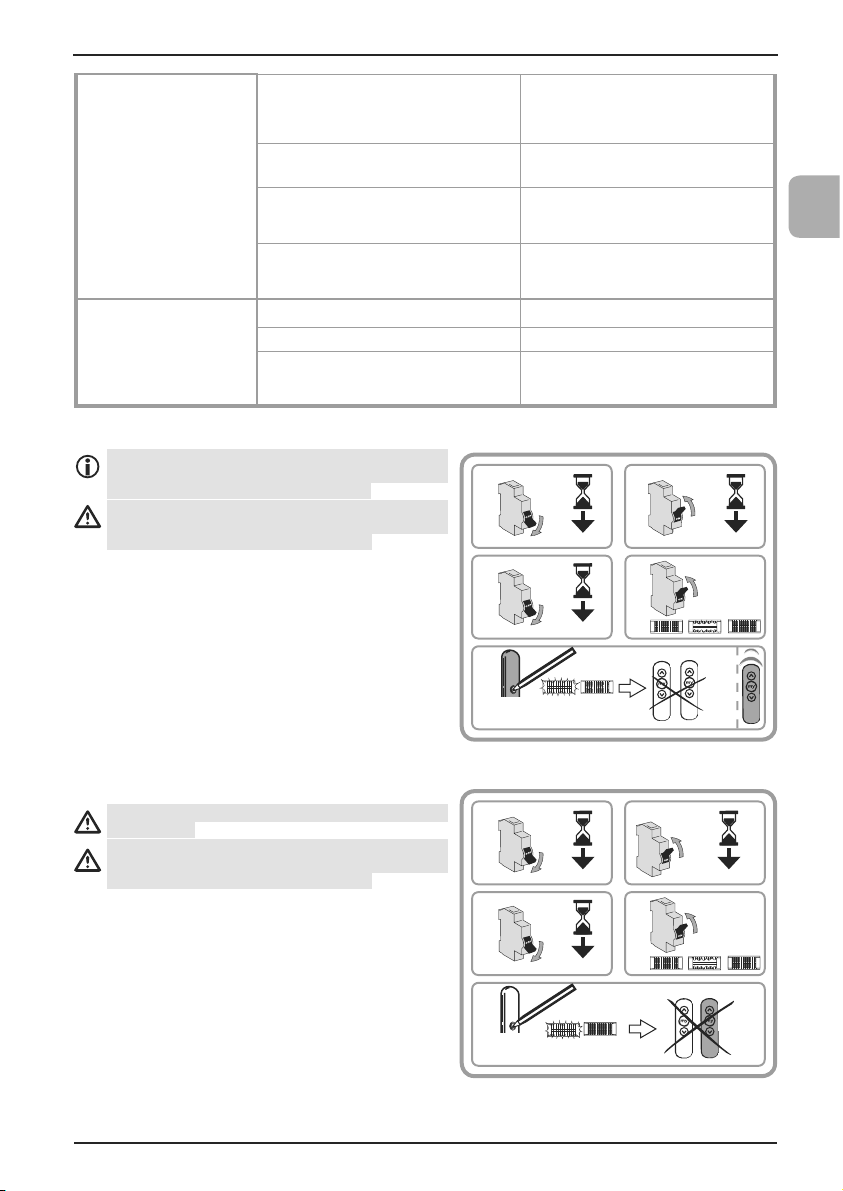

7.2. Remplacement d’un point de commande perdu ou cassé
Cette remise à zéro s’effectue lorsque tous les
points de commandes RTS ont été perdus ou
cassés.
Ne réaliser la double coupure de courant qu’au
niveau du Heating Slim Receiver RTS 2kW à
remettre à zéro !
1) Couper l’alimentation secteur pendant 2 s.
2) Remettre l’alimentation secteur pendant environ
Couper l’alimentation secteur pendant 2 s.
Remettre l’alimentation secteur : la lampe de
chauffage clignote lentement.
5)
nouveau point de commande RTS : la lampe de
chauffage s’allume puis s’éteint pour indiquer que
le nouveau point de commande RTS est enregistré
dans le Heating Slim Receiver RTS 2kW.
7.3. Retour en
Cette remise à zéro supprime tous les points de
commande.
Ne réaliser la double coupure de courant qu’au
niveau du Heating Slim Receiver RTS 2kW à
remettre à zéro !
1) Couper l’alimentation secteur pendant 2 s.
2) Remettre l’alimentation secteur pendant envi-
Couper l’alimentation secteur pendant 2 s.
Remettre l’alimentation secteur : la lampe de
chauffage clignote lentement.
5)
commande RTS jusqu’à ce que la lampe de chauf-
fage s’allume puis s’éteigne deux fois de suite :
tous les points de commande sont supprimés.
-
5
3
12
OFF
OFF
ON
2 sec.
2 sec.
10 sec.
p
PROG.
o
o
q
4ON
5
34
12
OFF
OFF
ON
ON
2 sec.
2 sec.
10 sec.
m
PROG.
m
n
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
6
FR
8. Données techniques
Fréquence radio
Indice de protection
Degré de protection contre les chocs électriques Classe II
Température d’utilisation
Alimentation
Puissance maximale totale en Watt (W)
Courant assigné 9 A
Tension de tenue aux chocs assignée 2,5kV
Type de fonctionnement S1
Type de l’interrupteur
S
PTI (Indice de tenue au cheminement)
Condition de refroidissement Sans refroidissement forcé
Dispositif de protection Sans dispositif de protection
Nombre de cycle d’utilisation
Degré de pollution 2
Type de coupure
Dimensions du Heating Slim Receiver RTS standard (L x l x H)
Dimensions du Heating Slim Receiver RTS plug (L x l x H)
Nombre de points de commandes RTS programmables sur
un Heating Slim Receiver RTS 12 maximum
Heating Slim Receiver RTS Plug
Type de charge
Conception Conception B
Résistance à la chaleur et au feu Niveau 2
Type de revêtement pour carte imprimée Type A
Conditions d’essais Simulé avec une charge pratiquement résis-
tive (2kW)
S = Specimen
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
DE
1. Einleitung 7
2. Sicherheitshinweise 7
3. Installation 8
RTS 2kW Plug 9
4. Inbetriebnahme 9
5. Mögliche Einstellungen 9
RTS-Funksenders 9
6. Bedienung der Heizrampe 10
7. Tipps und Empfehlungen 10
beschädigten Bedieneinheit 11
8. Technische Daten 12
1. Einleitung
Der Heating Slim Receiver RTS 2kW ist ein mit der Radio Technology Somfy (RTS) ausgestatteter
kann er unauffällig in der Nähe des angesteuerten Produkts untergebracht werden.
Anschluss an die Heizrampe unterscheiden:
der Heizrampe angeschlossen.
Empfängers sowie eine leichte und sichere Installation.
-Einzelbedienung - ein Heating Slim Receiver RTS 2kW wird von einem Funksender angesteuert.
-
angesteuert (max. 12 Funksender).
-Gruppenbedienung - ein Funksender steuert mehrere Heating Slim Receiver RTS 2 kW an.
2. Sicherheitshinweise
2.1. Sicherheit und Gewährleistung
sorgfältig durch.
Das Fachpersonal muss außerdem alle im Installationsland geltenden Normen und Gesetze
informieren.
Jede Verwendung, die nicht dem von Somfy bestimmten Anwendungsbereich entspricht, gilt als
nicht bestimmungsgemäß. Im Falle einer nicht bestimmungsgemäßen Verwendung, wie auch bei
Somfy.
Inhaltsverzeichnis
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
8
DE
2.2.
1) Um das Eindringen von Wasser zu verhindern,
2) Stellen Sie sicher, dass die Gesamtleistung
der an den Heating Slim Receiver RTS 2kW
angeschlossenen Heizlampe(n) nicht mehr als
Schließen Sie niemals mehrere Heating Slim
Receiver RTS 2kW an einer Heizlampe oder
Heizrampe an.
In der Nähe des Heating Slim Receiver RTS
Funkreichweite beeinträchtigen.
5) Vor der Befestigung des Heating Slim Receiver
FunkreichweitekanndurchdieRegulierungsnormen
Die Verwendung von Funkgeräten (z.B. eines
Leistung des Produkts einschränken.
6) Das Gebäude, in dem das Gerät installiert ist,
kann ebenfalls die Funkreichweite des Funksignals
3. Installation
3.1. Installationsanleitung
Die Installation des Heating Slim Receiver RTS 2kW richtet sich nach dem Rampentyp, mit dem
Der Heating Slim Receiver RTS 2kW darf nicht unter der Heizrampe installiert werden.
3.2 Montage des Heating Slim Receiver RTS 2kW mit Standardanschlüssen
den Heating Slim Receiver RTS 2kW in einem
wasserdichten Anschlussgehäuse (nicht im
Lieferumfang enthalten) montierenoder
abgedichtete Steckverbinder (nicht im
Lieferumfang enthalten) verwenden.
- Unterbrechen Sie die Spannungsversorgung.
- Den Heating Slim Receiver RTS 2kW gemäß
Verkabelung anschließen:
- Heat = Heizrampenseite (a)
-
-
ab
Blau Ausgang Braun Phase (L)
Braun Ausgang Blau Nullleiter (N)
Schutzleiter Schutzleiter
X
ab
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
9
DE
3.3. Montage des Heating Slim Receiver RTS 2kW Plug
- Unterbrechen Sie die Spannungsversorgung.
-Trennen Sie die Schnellkupplung des
Heizrampenkabels (c) von der Schnellkupplung der
Spannungsversorgung (d).
-Den Heating Slim Receiver RTS 2kW Plug
zwischen dem Heizrampenkabel (c) und dem
Spannungsversorgungskabel (d) anschließen.
- Heat = Heizrampenseite (c),
- (d)
cd
1 Ausgang 1 Phase (L)
2 Ausgang 2 Nullleiter (N)
Frei Frei
Schutzleiter
Schutzleiter
- Verriegeln Sie die Verschlusshaken (e).
- Fixieren Sie den Heating Slim Receiver RTS 2kW
Sicherstellen, dass beide Schnellkupplungen
korrekt eingerastet sind.
4.Inbetriebnahme
darauf, dass nur der zu programmierende Heating Slim Receiver RTS 2kW mit Spannung
versorgt wird!
Die Inbetriebnahme des Heating Slim Receiver RTS 2kW erfolgt mit Hilfe eines RTS-Funksenders.
nur einer Taste verwenden! Diese Funksender
1)
des RTS-Funksenders, bis die Heizlampe ein- und
wieder ausgeschaltet wird.
2)
RTS-Funksenders: Die Heizlampe geht erneut
an und aus, um zu signalisieren, dass der
RTS-Funksender im Heating Slim Receiver RTS
2kW eingelernt wurde.
5. Mögliche Einstellungen
5.1. Hinzufügen / Entfernen eines RTS-
Funksenders
Es können maximal 12 RTS-Funksender
in einem Heating Slim Receiver RTS 2kW
eingelernt werden.
Die Vorgehensweise, um einen RTS-Funksender
1)
Funksenders (f), bis die Heizlampe ein- und
wieder ausgeschaltet wird: Der Heating Slim
Lernbereitschaft.
2)
RTS-Funksenders (g)
werden soll, Die Heizlampe geht an und wieder
gelöscht.
AUS
d
c
c
d
e
cd
3
2
1
3
2
1
12
PROG.
f
2 Min.
PROG.
g
f
f
g
g
+
12
f
f
g
PROG.
f
2 Min.
PROG.
g
+
12
PROG.
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
DE
5.2. Programmieren einer Mehrfach-/Gruppenbedienung
5.2.1. Gruppenbedienung
Gruppenbedienung: Ein RTS-Funksender steuert mehrere Heating Slim Receiver RTS 2kW an.
1) Unterbrechen Sie die Spannungsversorgungen der
Heating Slim Receiver RTS 2kW (h, i und j), die mit
einem einzelnen RTS-Funksender bedient werden
sollen.
2) Schalten Sie den ersten Heating Slim Receiver RTS
2kW (h) ein, auf den der RTS-Funksender eingelernt
werden soll.
des RTS-Funksenders: Die Heizlampe geht an und
wieder aus.
RTS-Funksenders: Die Heizlampe geht erneut an und
aus, um zu signalisieren, dass der RTS-Funksender
im Heating Slim Receiver RTS 2kW eingelernt wurde.
5) Unterbrechen Sie die Spannungsversorgung des
Heating Slim Receiver RTS 2kW, der soeben
Slim Receiver RTS 2kW mit Spannung versorgen.
6) Schalten Sie einen anderen Heating Slim Receiver RTS 2kW ein, auf den der Funksender eingelernt
-
dieser RTS-Funksender eingelernt werden sollen.
5.2.2. Mehrfachbedienung
angesteuert.
Es können maximal 12 RTS-Funksender in einem Heating Slim Receiver RTS 2kW eingelernt
werden.
1)
Funksenders (k), bis die Heizlampe ein- und wieder
ausgeschaltet wird: Der Heating Slim Receiver RTS
2)
RTS-Funksenders (l)
-Wiederholen Sie diese zwei Schritte bei jedem
6. Bedienung der Heizrampe
Mittels eines RTS-Funksenders
Einschalten der Heizrampe:
-
Ausschalten der Heizrampe:
-
7. Tipps und Hinweise
7.1. Fragen zum Heating Slim Receiver RTS 2kW?
Fehlfunktionen Mögliche Ursachen Lösungen
Taste des Funksenders
erfolgt keine Reaktion der
Heizrampe.
Die Heizlampe(n) ist (sind) defekt. Tauschen Sie die Heizlampe(n) aus.
4
23
1AUS
EIN
h
h
hh
h
ij
PROG.
a
12
k
k
I
PROG.
k
2 Min.
PROG.
I
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
11
DE
Taste des Funksenders
erfolgt keine Reaktion der
Heizrampe.
Der Funksender ist im Heating Slim
Receiver RTS 2kW nicht eingelernt. Befolgen Sie die Vorgehensweise zum
Die Batterien des Funksenders sind
schwach. Die Batterien durch neue Batterien mit
identischen Eigenschaften ersetzen.
Funkstörungen verhindern die
Funktionsweise des RTS-Funksenders
und des Heating Slim Receivers RTS 2kW.
Schalten Sie alle mit Funk
funktionierenden Geräte im
Nahbereich aus.
Der verwendete Funksender ist nicht
kompatibel mit dem Heating Slim
Receiver RTS 2kW.
beiden Produkte.
Die Spannungsversorgung ist fehlerhaft.
Die Heizlampe(n) ist (sind) defekt. Tauschen Sie die Heizlampe(n) aus.
Die vom Heating Slim Receiver RTS
2kW gesteuerten Heizlampen haben eine
Verwenden Sie einen
leistungsstärkeren Empfänger.
7.2. Austausch eines verlorenen oder beschädigten Funksenders
Diese Prozedur kann verwendet werden, falls
bereits eingelernte RTS-Funksender verloren
gingen oder nicht mehr funktionieren.
nur an dem Heating Slim Receiver RTS 2kW
1)
von 2 s. aus.
2)
von 2 s. aus.
Schalten Sie die Spannungsversorgung wieder ein:
Die Heizlampe blinkt langsam.
5)
RTS-Funksenders: Die Heizlampe geht erneut
an und aus, um zu signalisieren, dass der neue
RTS-Funksender im Heating Slim Receiver RTS 2kW eingelernt wurde.
7.3. Rücksetzen auf Werkseinstellung
Funksender.
nur an dem Heating Slim Receiver RTS 2kW
1)
Dauer von 2 s. aus.
2)
Dauer von 2 s. aus.
Schalten Sie die Spannungsversorgung wieder
ein: Die Heizlampe blinkt langsam.
5)
RTS-Funksenders, bis die Heizlampe zweimal
nacheinander ein- und wieder ausgeschaltet wird:
Alle Funksender sind gelöscht.
-
5
3
12
AUS
AUS
EIN
2 Sek.
2 Sek.
10 Sek.
p
PROG.
o
o
q
4EIN
5
34
12
AUS
AUS
EIN
EIN
2 Sek.
2 Sek.
10 Sek.
m
PROG.
m
n
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
12
DE
8. Technische Daten
Funkfrequenz
Schutzart
Schutz gegen Stromschläge Schutzklasse II
Temperaturbereich
Betriebsspannung
Nennstromaufnahme 9 A
Nenn-Stoßspannungsfestigkeit 2,5kV
Betriebsart S1
Schaltertyp
S
Schutzvorrichtung
Anzahl der Schaltzyklen
Verschmutzungsgrad 2
Unterbrechungstyp
Abmessungen des Standard-Heating Slim Receiver
RTS (L x B x H)
Abmessungen des Heating Slim Receiver RTS Plug (L x B x H)
Heating Slim Receiver RTS
Heating Slim Receiver RTS Plug
Lasttyp
Entwurf Entwurf B
Wärme- und Feuerbeständigkeit
Typ A
Simulation mit rein resistiver Last (2kW)
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
IT
1. Introduzione 13
2. Avvertenze 13
3. Installazione 14
RTS 2kW Plug 15
4. Messa in servizio 15
5. Regolazioni facoltative 15
5.1. Aggiungere/Eliminare dei trasmettitori
RTS 15
5.2. Creazione di un comando di gruppo o
multiplo 16
6. Utilizzo della rampa di
riscaldamento 16
Con un trasmettitore RTS 16
7. Consigli e raccomandazioni 16
RTS 2kW? 16
8. Dati tecnici 18
1. Introduzione
consente di comandare le rampe di riscaldamento elettriche (che funzionano mediante lampade
permettono l’installazione nelle vicinanze del prodotto da controllare.
Esistono due modelli di Heating Slim Receiver RTS 2kW che si differenziano per il loro sistema di
collegamento con la rampa di riscaldamento:
mediante morsettiere.
Gli Heating Slim Receiver RTS 2kW vengono utilizzati come:
-controllo individuale - un Heating Slim Receiver RTS 2kW è comandato da un trasmettitore.
-controllo multiplo - un Heating Slim Receiver RTS 2kW è comandato da diversi trasmettitori (al
massimo 12 trasmettitori).
-controllo di gruppo - diversi Heating Slim Receiver RTS 2kW sono comandati a partire da un
unico trasmettitore.
2. Avvertenze
2.1. Sicurezza e responsabilità
Prima di installare e di utilizzare questo prodotto, leggere attentamente questa Guida.
L’installatore dovrà conformarsi alle norme e alla legislazione in vigore nel Paese nel quale viene
effettuata l’installazione, e dovrà informare i propri clienti sulle condizioni d’utilizzo e di manutenzione
del prodotto.
Non utilizzare per scopi diversi dal campo di applicazione dichiarato da Somfy. Ciò comporta,
responsabilità e della garanzia Somfy.
apparecchiature e gli accessori associati.
Indice
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
IT
2.2.
portata dei bambini.
1)
Receiver RTS 2kW ad attacchi standard per evitare
2)
lampada(e) di riscaldamento collegata(e)
Non collegare mai diversi Heating Slim Receiver
RTS 2kW su una lampada di riscaldamento o una
rampa di riscaldamento.
portata radio.
5)
controllare la portata radio. La portata radio può
essere limitata dalle norme di regolazione degli
apparecchi radio.
L’utilizzo di un’apparecchiatura radio (ad esempio
stessa frequenza può generare interferenze e
ridurre le prestazioni dell’apparecchio.
6)
ridurre la portata radio. La portata radio è di
Accertarsi che la rete elettrica sia protetta da un
interruttore 16 A.
3. Installazione
3.1. Raccomandazioni per l’installazione
3.2 Montaggio dell'Heating Slim Receiver RTS 2kW ad attacchi standard
una scatola di giunzione a tenuta stagna (non in
dotazione) per eseguire le connessioni
outilizzare connettori a tenuta stagna
(non in dotazione) per garantire la tenuta.
- Togliere la tensione
-
base al cablaggio:
- Heat = lato Rampa di riscaldamento (a)
-
-
esempio con fascette Rilsan®).
ab
Blu Uscita Ingresso Fase (L)
Uscita Blu
Ingresso Neutro (N)
Verde/giallo
Terra
Verde/giallo
Terra
X
ab
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
15
IT
3.3. Montaggio dell'Heating Slim Receiver RTS 2kW Plug
- Togliere la tensione.
-
di riscaldamento (c)
(d).
-
tra il cavo della rampa di riscaldamento (c) e il
cavo di alimentazione (d).
- Heat = lato Rampa di riscaldamento (c),
- (d)
cd
1 Uscita 1 Ingresso Fase (L)
2 Uscita 2 Ingresso Neutro (N)
Libero Libero
Terra Terra
- Bloccare i ganci di sicurezza (e).
-
esempio con delle fascette Rilsan®).
correttamente.
4.Messa in servizio
Heating Slim Receiver RTS 2kW per volta!
Non utilizzare trasmettitori con un solo pulsante
trasmettitori non sono adatti per realizzare la messa
in servizio.
1) Premere simultaneamente i pulsanti Salita e
la lampada di riscaldamento si accende e poi si
spegne.
2)
del trasmettitore RTS: la lampada di riscaldamento
si accende, poi si spegne nuovamente per indicare
che il trasmettitore RTS è programmato
5. Regolazioni facoltative
5.1. Aggiungere/Eliminare dei trasmettitori
RTS
In un Heating Slim Receiver RTS 2kW si possono
programmare al massimo 12 trasmettitori.
Per aggiungere o eliminare un trasmettitore RTS,
procedere in modo analogo.
1)
programmato (f)
riscaldamento non si accende e spegne:
modalità programmazione per 2 minuti.
2)
trasmettitore RTS (g) da aggiungere / eliminare:
la lampada di riscaldamento si accende e poi
eliminato.
OFF
d
c
c
d
e
cd
3
2
1
3
2
1
12
PROG.
f
2 minuti
PROG.
g
f
f
g
g
+
12
f
f
g
PROG.
f
2 minuti
PROG.
g
+
12
PROG.
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
16
IT
5.2. Creazione di un comando di gruppo o multiplo
5.2.1. Controllo di gruppo
Comando di gruppo: un trasmettitore RTS comanda diversi Heating Slim Receiver RTS 2kW.
1) Disinserire le alimentazioni elettriche che
corrispondono agli Heating Slim Receiver RTS 2kW
(h, i e j
2) Alimentare il primo Heating Slim Receiver RTS
2kW (h) da abbinare al trasmettitore RTS.
Premere simultaneamente i pulsanti Salita/Discesa
del trasmettitore RTS: la lampada di riscaldamento
si accende e poi si spegne.
lampada di riscaldamento si accende, poi si spegne
nuovamente per indicare che il trasmettitore RTS è
5)
Receiver RTS 2kW appena abbinata prima di
successivo.
6) Alimentare un altro Heating Slim Receiver
-Ripetere la procedura per tutti gli altri Heating Slim Receiver RTS 2kW da comandare con questo
trasmettitore RTS.
5.2.2. Controllo multiplo
Comando multiplo: un Heating Slim Receiver RTS 2kW è controllato da diversi trasmettitori RTS.
In un Heating Slim Receiver RTS 2kW si possono programmare al massimo 12 trasmettitori.
1)
programmato (k)
2kW rimane in modalità programmazione per 2 minuti.
2)
trasmettitore RTS (l) da aggiungere: la lampada
trasmettitore RTS viene aggiunto.
-
trasmettitore RTS.
6. Utilizzo della rampa di riscaldamento
Con un trasmettitore RTS
Per accendere la rampa di riscaldamento:
- Premere il pulsante Salita.
Per spegnere la rampa di riscaldamento:
- Premere il pulsante Discesa.
7. Consigli e raccomandazioni
7.1. Domande sull'Heating Slim Receiver RTS 2kW?
Problemi Possibili cause Soluzioni
Premendo un pulsante
del trasmettitore, la rampa
di riscaldamento non
reagisce
La o le lampade di riscaldamento sono
bruciate. Far sostituire la o le lampade di
riscaldamento.
4
23
1OFF
ON
h
h
hh
h
iJ
PROG.
a
12
k
k
I
PROG.
k
2 minuti
PROG.
I
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
IT
La pressione di un
pulsante del trasmettitore
non dà luogo ad alcuna
reazione della rampa di
riscaldamento.
Il trasmettitore non è programmato
Seguire la procedura di aggiunta del
trasmettitore RTS - vedere il capitolo
Le pile del trasmettitore sono scariche. Sostituire le pile con pile nuove aventi
caratteristiche identiche.
Alcune interferenze radio impediscono il
funzionamento del trasmettitore RTS e
Spegnere gli apparecchi radio a
trasmissione elettromagnetica.
Il trasmettitore utilizzato non è
RTS 2kW.
dispositivi.
La o le lampade di riscaldamento sono
bruciate. Far sostituire la o le lampade di
riscaldamento.
La o le lampade di riscaldamento
Usare un ricevitore di riscaldamento
più potente.
7.2. Sostituzione di un trasmettitore smarrito o rotto
quando tutti i trasmettitori RTS sono stati persi o
Effettuare il doppio taglio di corrente solo a
resettare!
1) Togliere tensione per 2 s.
2)
(5 sec. min. e 15 sec. max.).
Togliere tensione per 2 s.
Alimentare nuovamente il dispositivo: la lampada
di riscaldamento lampeggia lentamente.
5)
trasmettitore RTS: la lampada di riscaldamento si
accende poi si spegne per indicare che il nuovo
Receiver RTS 2kW.
7.3. Ritorno alla
trasmettitori.
Effettuare il doppio taglio di corrente solo a
resettare!
1) Togliere tensione per 2 s.
2) Alimentare nuovamente il ricevitore per
Togliere tensione per 2 s.
Alimentare nuovamente il dispositivo: la lampada
di riscaldamento lampeggia lentamente.
5)
e si spegne per due volte consecutivamente: tutti i
trasmettitori sono stati eliminati.
-
5
3
12
OFF
OFF
ON
2 sec.
2 sec.
10 sec.
p
PROG.
o
o
q
4ON
5
34
12
OFF
OFF
ON
ON
2 sec.
2 sec.
10 sec.
m
PROG.
m
n
Heating Slim Receiver RTS 2kW / Heating Slim Receiver RTS 2kW Plug
18
IT
8. Dati tecnici
Frequenza radio
Grado di protezione
Grado di protezione contro le scosse elettriche Classe II
Temperatura di utilizzo
Alimentazione
Potenza massima totale in en Watt (W)
Corrente assegnata 9 A
Tensione assegnata di tenuta agli urti 2,5kV
Tipo di funzionamento S1
Tipo di interruttore
S
PTI (Indice di tenuta alla traccia)
Condizione di raffreddamento Senza raffreddamento forzato
Dispositivo di protezione Senza dispositivo di protezione
Livello di inquinamento 2
Tipo di interruzione
Numero di trasmettitori RTS programmabili su un Ricevitore
Heating Slim RTS al massimo 12
Ricevitore Heating Slim RTS Plug
Tipo di carica
Progetto Progetto B
Resistenza al calore e al fuoco Livello 2
Tipo di rivestimento per circuito stampato Tipo A
Condizioni di prova Simulato con carica praticamente resistiva
(2kW)
S = Specimen
Table of contents
Languages:
Other SOMFY Receiver manuals
SOMFY
SOMFY RTS Receiver for SDN User manual
SOMFY
SOMFY Axroll User manual
SOMFY
SOMFY Power 1 X 2,5 DC RTS Receiver User manual
SOMFY
SOMFY inteo RTS 25 DC User manual
SOMFY
SOMFY Axroll User manual
SOMFY
SOMFY Rollixo RTS User manual
SOMFY
SOMFY Lighting receiver Assembly instructions
SOMFY
SOMFY Universal receiver RTS User manual
SOMFY
SOMFY Smoove UNO io Operating instructions
SOMFY
SOMFY Variation io Assembly instructions
SOMFY
SOMFY IZYMO ON-OFF RECEIVER io User manual
SOMFY
SOMFY SO1870656 User manual
SOMFY
SOMFY LIGHTING OUTDOOR RTS User manual
SOMFY
SOMFY Heating Mod/Var Receiver RTS User manual
SOMFY
SOMFY LIGHTING OUTDOOR RTS User manual
SOMFY
SOMFY ROLLIXO io User manual
SOMFY
SOMFY ROLLIXO io User manual
SOMFY
SOMFY SLIM IO RECEIVER PERGOLA+PLUG User manual
SOMFY
SOMFY animeo 1860191 User manual
SOMFY
SOMFY Rollixo Smart io User manual
