En Front panel

1. USB port

2. phase detector indicator

3. LCD

4. pushbuttons

5. selector knob

6. input sockets

7. sensor area of contact free phase detector

DE Frontplatte

1. USB-Schnittstelle

2. Leuchtmelder des Phasenprüfers

3. LCD

4. Drucktaster

5. Drehschalter

6. Eingangsbuchsen

7. Sensorbereich für den berührungslosen Phasenprüfer

HU Előlap

1. USB csatlakozóaljzat

2. fáziskereső visszajelző

3. LCD

4. nyomógombok

5. forgókapcsoló

6. bemeneti aljzatok

7. érintés nélküli fáziskereső érzékelési területe.

SK Predný panel

1. USB pripojovacia zásuvka

2. kontrolka skúšačky fáz

3. LCD

4. tlačidlá

5. otočný prepínač

6. vstupné zásuvky

7. miesto snímania bezdotykovej skúšačky fáz

RO Panoul frontal

1. conector USB

2. indicatorul luminos aferent funcţiei de detectare

a fazei circuitelor electrice

3. aşaj cu cristale lichide (LCD)

4. butoane de comandă

5. comutator rotativ

6. borne de intrare

7. zona senzorului care detectează faza circuitelor electrice

(fără a  nevoie de realizarea contactului)

SRB Prednja ploča

1. USB utičnica

2. indikator ispiticača faze

3. LCD displej

4. tasteri

5. obrtni prekidač

6. utičnice za merne kablove

7. površina detektora bezkontaktnog ispitivača faze

SLO Prednja ploča

1. USB utičnica

2. indikator ispiticača faze

3. LCD displej

4. tasteri

5. obrtni prekidač

6. utičnice za merne kablove

7. površina detektora bezkontaktnog ispitivača faze

MS 8250B

Overview

This digital multimeter was designed with a view to comply with the safety require-

ments of standard IEC 61010-1. Complies with 600 V CAT III and 1000 V CAT II

measurement categories and Category 2 contamination requirements. Before us-

ing this instrument, please read this instruction manual and observe the relevant

safety precautions.

CAT IV: Measurements on low voltage power sources. For example, consumption

meters, input cabinets, primary surge protection devices

CAT III: Measurements inside buildings or plants. For example, xed equipment,

distribution panel, cabling, bus bars, switches, surge protection distribution box,

etc.

CAT II: Measurements on circuits that are directly connected to low voltage cir-

cuits. For example, measurements on household appliances, portable devices and

similar equipment.

CAT I: Measurements on electric circuits that are not directly connected to mains.

Warning! These operating instructions contain the information and warnings

required for the safe use and maintenance of the unit. Read and understand the

instructions for use before using the device. Failure to understand the instructions or

observe the warnings can result in serious personal injury or property damage. For

your safety, please use the probe cable included with the multimeter. Before use,

please check that your multimeter is intact and serviceable.

Safety Markings

Important warning Read the contents

of the instruction manual.

Risk of electric shock!

Grounding

Double grounding

(Contact protection class II)

Maintenance

In order to split the outer shell of the multimeter or remove the battery compartment

rst unplug the probe cable. Before opening the multimeter, remove the battery and

check that there is no static electricity charge present to ensure that the multimeter’s

components are not damaged. Before opening the multimeter, you should be aware

that dangerous voltage may be present in some of the capacitors even if the device

is switched off. The calibration, maintenance and servicing of the multimeter should

only be performed by a specialist who is completely familiar with the operation of

the multimeter and the shock hazard involved. If not planning to use the multimeter

for an extended period of time, please remove the battery and avoid storing the unit

in excessively warm or humid environments. If necessary, replace the fuse with one

matching the parameters below:

F1: 6x30 mm, F 400 mA / 1000 V

F2: 6x30 mm, F10 A / 500 V

Do not use any abrasives or solvents on the device. Only use a damp cloth or mild

detergent for cleaning the unit.

During Use

• If the unit is used near strong electromagnetic interference, please note that the

multimeter’s operation can become unstable or it may indicate malfunction.

• Never exceed the safety limits which are specied in the instructions for each

measurement range.

• Never use the unit without its rear panel fully attached.

• Remove from circuit and discharge the high voltage capacitors before measuring

resistance, interruption, diodes or capacity.

• Be very careful when working with bare cables or bus bars.

• If any irregular operation is detected on the multimeter, immediately switch it off

and have it serviced.

• If the value to be measured is unknown, check the highest possible measurement

range on the multimeter, or whenever possible, select the automatic measure-

ment range mode.

• Before turning the limit selection switch, disconnect the probe cable from the

measurement circuit.

• Never perform resistance or interruption measurements on energized circuits.

• When performing measurements on TV sets or circuits with high AC, always re-

member that there might be high amplitude voltage on the test points, which can

damage the multimeter.

• If the voltage to be tested exceeds the effective value of 60 V DC or 30 V AC, work

carefully in order to avoid sustaining an electric shock.

• If the battery symbol appears on the display, the battery must be replaced im-

mediately. Low battery voltage may result in measurement errors, electric shock,

or even injury.

• Keep your ngers away from the connecting sockets.

• Do not use the multimeter in the presence of ammable gas, vapours or dust.

• Before each use, check the unit in order to ensure proper operation (e.g., using

a known voltage source).

• When measuring CAT IV voltage, the voltage may not exceed 600 V.

General description

This instrument features a 4 digit, 7-segment display. It can be used to measure

direct current, alternating current, DC voltage, AC voltage, resistance, frequency,

capacity, duty factor, diodes, and interruption. Features a contact free phase detec-

tor function. Capable of performing relative measurements, has background illumi-

nation, and automatically or manually switches measurement ranges. The reading

can be saved on the display. Switches off automatically. The multimeter can be

connected to a PC via a USB port.

Display symbols

Pushbuttons

FUNC If more than one secondary function is available at any given dial

setting, this pushbutton can be used to toggle them. Each push of the

button shifts to the next function.

RANGE Manual measurement range selection pushbutton: Pressing the

button once will cause the multimeter to enter manual measurement

range mode, and each addition press will shift it to the next measure-

ment range. Keeping the button pressed for 2 seconds will cause the

unit to return to automatic measurement range selection. Frequency

and capacity measurement only works with automatic measurement

range selection.

REL Relative value. The current reading is stored at the moment the but-

ton is pressed, the “REL” symbol appears on the display and the

display is cleared. Afterwards, the reading appearing on the display

will be of a value relative to the previous one. Pressing the button

again or changing functions will cause the instrument to clear the

relative reading.

HOLD Pressing this button will store the measured reading on the display.

Pressing the button again or changing functions will cause the instru-

ment to clear the data.

Hz% Frequency/duty factor measurement toggle button. Each push of the

button shifts to the next function.

Digital multimeter

low battery

negative input polarity

AC voltage/alternating current

DC voltage/direct current

diode test

interruption test

automatic measurement

range change

reading saved

REL relative reading saved

%duty factor measurement

mV, V voltage measurement

µA, mA, A current measurement

Ω, KΩ, MΩ resistance measurement

Hz, KHz, MHz frequency measurement

nF, µF capacity measurement

PCLINK computer connection

Pressing this button will turn on the backlight

for approx. 20 seconds.

Input sockets

COM common socket for all quantities to be

measured (negative)

voltage, resistance, capacity, frequency,

duty factor and diode tester

input (positive)

µA mA current (0 – 400 mA), input (positive)

10 A current (400 mA -10 A) input (positive)

Accuracy

Accuracy is ensured for one year after calibration, at an operating temperature of 18

°C – 28 °C and a relative humidity of 0%–75%.

FEATURES

Battery saver function

In order to conserve power, the multimeter automatically switches to sleep mode

after approx. 30 minutes if no measurement is performed or function is changed.

The unit switches back on when a button is pressed.

Contact free phase detection (NCV)

Set the dial to the “NCV” position. If the multimeter’s front (indicated by 7 in gure) is

brought close to a live conductor, the multimeter’s light (indicated by 2 in gure) and

buzzer will activate. Precondition for activation: voltage exceeding 110 V AC RMS.

Note: Do not rely solely on the instrument, as dangerous voltage may still be

present in the conductor being tested even if there is no indication. Detection can

depend on the type of socket, the thickness of insulation, RF interference and other

factors, which can falsify the measurement.

DC voltage measurement ( )

Connect the red probe cable to the socket, and the black one to the “COM”

socket. Set the dial to the voltage measurement position. Use the “FUNC” pushbut-

ton to set the DC voltage ( ) function. Connect the measurement probes to the

circuit to be measured. Note: The reading can be unstable, especially in the 400

mV measurement range, if the probe cable is not connected to the circuit being

measured.

Measurement limit Resolution Accuracy

400 mV 0.1 mV ±(0.8% offset + 3 digits)

4 V 1 mV ±(0.5% offset + 5 digits)

40 V 10 mV

400 V 100 mV

600 V 1 V

Input impedance: 10 MΩ. Surge protection: In 400 mV measurement range: 250 V

DC or AC RMS,In 4 V – 600 V measurement range: 600 V DC or AC RMS.

Maximum input voltage: 600 V DC

DC measurement ( )

Connect the black probe cable to the “COM” socket. Connect the red probe cable

and set the selector dial according to the current values to be measured:

Current to be measured Red probe cable Dial setting

connection (socket)

0 – 4 mA µA mA

4 – 400 mA µA mA

0.4 – 10 A 10 A

Use the “FUNC” pushbutton to set the DC ( ) function. Interrupt the circuit whose

current is to be measured then connect the probe to the points to be measured.

Measurement limit Resolution Accuracy

400 µA 0.1 µA ±(0.8% offset + 2 digits)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(1.2% offset + 2 digits)

Overload protection: An F400 mA / 1000 V fuse at the “µAmA” socket while an F10

A/500 V fuse at the “10A” socket. If the measured current is greater than 5 A, the

duration of continuous measurement should not exceed 10 seconds.

Measurement of AC voltage ( )

Connect the red probe cable to the socket, and the black one to the “COM”

socket. Set the dial to the voltage measurement position. Use the “FUNC” pushbut-

ton to set the AC voltage ( ) function. Connect the measurement probes to the

circuit to be measured. Note: The reading can be unstable, especially in the 400

mV measurement range, if the probe cable is not connected to the circuit being

measured.

Measurement limit Resolution Accuracy

400 mV 0.1 mV ±(1% offset + 5 digits)

4 V 1 mV ±(0.8% offset + 5 digits)

40 V 10 mV

400 V 100 mV

600 V 1 V ±(1.2% offset + 3 digits)

Input impedance: 10 MΩ. Maximum input voltage: 600 V AC RMS. Measuring

range: 50 Hz- 60 Hz

Measurement of AC ( )

Connect the black probe cable to the “COM” socket. Connect the red probe cable

and set the selector dial according to the current values to be measured:

Current to be measured Red probe cable Dial setting

connection (socket)

0 – 4 mA µA mA

4 – 400 mA µA mA

0.4 – 10 A 10 A

Use the “FUNC” pushbutton to set the AC ( ) function. Interrupt the circuit whose

current is to be measured then connect the probe to the points to be measured.

Measurement limit Resolution Accuracy

400 µA 0.1 µA ±(1.5% offset + 2 digits)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(3% offset + 5 digits)

Overload protection: An F400 mA / 1000 V fuse at the “µAmA” socket while an F10

A/500 V fuse at the “10A” socket. Measuring range: 50 Hz – 60 Hz. If the measured

current is greater than 5 A, the duration of continuous measurement should not

exceed 10 seconds.

Frequency measurement

Connect the red probe cable to the socket, and the black one to the

“COM” socket. Set the dial to the “Hz%” position. Use the “Hz%” pushbutton to

set the frequency (Hz) function. Connect the measurement probe to the circuit to

be measured. Note: Frequency measurement only works with automatic measure-

ment range selection. Do not exceed the input voltage, as this will damage the

instrument.

Measurement limit Resolution Accuracy

5 Hz 0.01 Hz ±(0.5% offset + 2 digits)

50 Hz 0.1 Hz

500 Hz 1 Hz

5 kHz 10 Hz

50 kHz 100 Hz

500 kHz 1 kHz

5MHz 10kHz

Input voltage: 3 V AC. Over-voltage protection: 250 V DC or 250 V AC RMS

Duty factor measurement

Connect the red probe cable to the socket, and the black one to the “COM”

socket. Set the dial to the “Hz%” position. Use the “Hz%” button to set the duty factor

function (%). Connect the measurement probe to the circuit to be measured.

Note: Do not exceed the input voltage, as this will damage the instrument.

Measuring range Resolution

10 – 95% 0.1%

Input voltage: 3 V AC. Over-voltage protection: 250 V DC or 250 V AC RMS

Diode and interruption testing

Diode testing: Connect the red probe cable to the socket, and the black

one to the “COM” socket (the red probe is for “+” polarity). Set the dial to the

position. Use the “FUNC” pushbutton to set the diode testing ( ) function. Con-

nect the red probe cable to diode’s anode, and the black one to its cathode. The

display will show the diode’s approximate forward voltage. If the connection is

reversed, “OL” will appear in the display.

Interruption testing: Connect the red probe cable to the socket, and the

black one to the “COM” socket. Set the dial to the position. Use the “FUNC”

pushbutton to set the interruption testing ( ) function. Connect the measurement

probe to the circuit to be tested. If the circuit is connected to a power source, switch

of the power source and discharge the capacitors before starting measurement.

Short-circuits (less than 50 Ω) will be indicated by the built-in buzzer.

Function Resolution Measuring environment

1 mV Measurement current: approx. 1mA

Idle voltage: approx. 3.3 V

The built-in buzzer Idle voltage: approx. 1.2 V

will activate below 50 Ω

Overload protection: 250 V DC or 250 V AC RMS.

Capacity measurement ( )

Connect the red probe cable to the socket, and the black one to the

“COM” socket. Set the dial to the position. Connect the measurement probe

to the circuit to be measured. If the capacitor to be measured is connected to a

circuit, switch of the power source and discharge the capacitors before starting

measurement.

Note: Capacity measurement only works with automatic measurement range se-

lection. When performing measurements please note that the larger the capacity

(µF) being measured, the more time it takes for the multimeter to take an accurate

measurement.

Measurement limit Resolution Accuracy

40 nF 10 pF ±(3.0% offset + 5 digits)

400 nF 100 pF

4 µF 1 nF

40 µF 10 nF

100 µF 100 nF

Overload protection: 250 V DC or AC RMS

Resistance measurement (Ω)

Connect the red probe cable to the socket, and the black one to the “COM”

socket. (The red probe cable is “+” polarity). Set the dial to the position. Use

the “FUNC” pushbutton to set the resistance measurement (Ω) function. If the

resistor to be measured is connected to a circuit, switch of the power source and

discharge the capacitors before starting measurement.

Measurement limit Resolution Accuracy

400 Ω 0.1 Ω ±(1% offset + 5 digits)

4 kΩ 1 Ω

40 kΩ 10 Ω

400 kΩ 100 Ω

4 MΩ 1 kΩ

10 MΩ 10 kΩ ±(1.2% offset + 15 digits)

Open circuit voltage: approx. 0.4 V

Over-voltage protection: 250 V DC or AC RMS

Battery and fuse replacement

If the “ ” icon appears on the display, the batteries require replacing. The

fuse only needs to be replaced rarely due to errors associated with use. Prior top

replacing the battery/fuse, turn off the instrument and unplug the probe cables.

When replacing batteries, remove the screw from the back panel/when replac-

ing the fuse rst remove the battery compartment lid then also remove the screw

located below the instrument support arm on the back panel. Lift off the cover.

Replace the battery/fuse. Observe the correct polarity. Secure the cover(s) using

the screw(s). Replace the battery/fuse. Observe the correct polarity. Replace the

cover and tighten the screws.

Warning:

Before opening the instrument, make sure that the probe cable has been removed

from the measuring circuit.

Replace and tighten the screws so that the device operates in a stable manner

during use and accident hazards are avoided.

Accessories: • Instructions for Use • probe cable • USB connector • software/

driver CD • 9 V (6F22) battery • box

Waste equipment must not be collected separately or disposed of

with household waste because it may contain components hazard-

ous to the environment or health.

Used or waste equipment may be dropped off free of charge at the point of sale, or

at any distributor which sells equipment of identical nature and function. Dispose

of product at a facility specializing in the collection of electronic waste. By doing so,

you will protect the environment as well as the health of others and yourself. If you

have any questions, contact the local waste management organization. We shall

undertake the tasks pertinent to the manufacturer as prescribed in the relevant

regulations and shall bear any associated costs arising.

Batteries, whether alkaline or rechargeable, must not be handled together with

regular household waste. It is the legal obligation of the product’s user to dispose

of batteries at a nearby collection center or at a retail shop. This ensures that the

batteries are ultimately neutralized in an environment-friendly way.

Specications

• measurement category: CAT IV 600 V and Category 2 contamination

• fuses: 6x30 mm, F 400 mA / 1000 V quick blow; 6x30 mm, F 10 A / 500

V quick blow

• ambient temperature and humidity: 0 – 40 °C

• operating altitude: <2000 m

• storage temperature and humidity: -10 ~ 50 °C

• maximum allowed voltage between the measurement device and ground: 600

V DC or AC RMS

• display: 4 digit LCD display

• max. value appearing on display: 3999

• sampling frequency: approx. 3 / second

• power supply: 9 V (6F22) battery

• reading over measurement limit: “OL” appears in the display window.

• polarity indication: “-” is displayed for negative polarity.

• exhausted battery: “ “ icon appears on the display.

• dimensions: 180 mm x 86 mm x 52 mm

• weight: approx. 250 g (without battery)

MS 8250B Digitalmultimeter

Allgemeines: Dieses Digitalmultimeter ist so konzipiert, dass es die Sicher-

heitsanforderungen der Norm IEC 61010-1 erfüllt. Es entspricht den Messkat-

egorien 600 V CAT III und 1000 V CAT II, sowie der Verschmutzungsklasse 2.

Lesen Sie diese Bedienungsanleitung vor dem Einsatz des Gerätes durch und

beachten Sie die einschlägigen Sicherheitsvorschriften. CAT IV: Messungen

an der Quelle der Niederspannungsinstallation. z.B.: Zähler, Schaltschränke,

primärer Überspannungsschutz. CAT III: Messungen in Gebäuden und Betrie-

bsräumen. z.B.: ortsfeste Anlagen, Verteilertableau, Verkabelung, Sammel-

schiene, Umschalter, Überspannungsschutzverteiler usw. CAT II: Messungen

an Stromkreisen, die eine direkte Verbindung mit dem Niederspannungsnetz

haben. z.B. Messung von Haushaltsgeräten, tragbare Elektrogeräten und

ähnlichen Anlagen. CAT I: Messungen an Stromkreisen, die keine direkte

Verbindung zum Netz haben

Achtung! Die Bedienungsanleitung enthält die für den sicheren Einsatz

und Wartung erforderlichen Informationen und Warnhinweise. Lesen Sie und

interpretieren Sie die Bedienungsanleitung vor der Benutzung des Geräts. Fe-

hlendes Verständnis der Anweisungen und Nichtbeachtung der Warnhinweise

können zu schweren Personen- und Sachschäden führen. Bitte benutzen Sie

die dem Multimeter beigefügten Messkabel für Ihre Sicherheit. Überprüfen

Sie sie vor der Benutzung und vergewissern Sie sich von der Intaktheit des

Gerätes.

Sicherheitshinweise

Wichtiger Hinweis!

Lesen Sie die

Bedienungsanleitung!

Verletzungsgefahr

durch Stromschlag!.

Erdung

Schutzisolierung

(Schutzklasse II)

Wartung

Zum Öffnen der Außenverkleidung des Multimeters oder zum Entfernen des

Batteriefachs vorher Messkabel trennen. Vor dem Öffnen des Multimeters Bat-

terie entfernen und auf statische Elektrizität prüfen, um Schäden an den Mul-

timeterkomponenten vorzubeugen. Vor dem Öffnen des Multimeters müssen

Sie beachten, dass gefährliche Hochspannungen selbst bei ausgeschaltetem

Zustand an einigen Kondensatoren des Multimeters anliegen können. Kali-

brierung, Wartung, Instandsetzung und sonstige Maßnahmen am Multimeter

dürfen nur von Fachkräften vorgenommen werden, die mit dem Multimeter und

der Stromschlaggefahr vollkommen vertraut sind. Bei längerem Nichtgebrauch

Batterie aus dem Multimeter entnehmen und bei der Lagerung Umgebung mit

hohen Temperaturen bzw. Luftfeuchtigkeit vermeiden. Bei Bedarf Schmelzsich-

erung gegen ein Ersatzstück mit den folgenden Parametern austauschen:

F1: 6x30 mm, F 400 mA / 1000 V, F2: 6x30 mm, F10 A / 500 V

Benutzen Sie keine Schleifmittel oder Lösemittel am Gerät. Reinigen Sie das

Gerät nur mit einem feuchten Tuch oder mildem Reiniger.

Betrieb

• Beim Einsatz des Gerätes in der Nähe bedeutender elektromagnetischer

Interferenz sollten Sie beachten, dass die Funktion des Multimeters instabil

werden oder Fehler anzeigen könnte.

• Überschreiten Sie nie die Sicherheitsgrenzwerte nach den Vorgaben der Be-

dienungsanleitung für jeden Messbereich.

• Vor der Messung von Widerstand, Unterbrechung, Diode oder Kapazität

Stromkreis von der Spannungsquelle trennen und Hochspannungskonden-

satoren entladen.

• Gehen Sie bei der Arbeit mit blanken Leitungen oder Schienen immer sehr

vorsichtig vor.

• Bei ungewöhnlichen Erscheinungen am Multimeter ist das Multimeter unver-

züglich auszuschalten und instand zu setzen.

• Bei unbekannten Messwerten den höchsten verfügbaren Messbereich am

Multimeter anwählen beziehungsweise wo es möglich ist, Betriebsart mit

automatischer Messbereichsauswahl einschalten.

• Vor dem Umschalten des Messbereichswahlschalters Messkabel aus dem

Messkreis entfernen.

• Führen Sie nie Widerstands- oder Unterbrechungsmessungen an strom-

beaufschlagten Kreisen durch.

• Bei Messungen am Fernseher oder an Wechselstromkreisen sollten Sie stets

beachten, dass Durchgangsspannungen mit hoher Amplitude, die das Multi-

meter beschädigen, an den Testpunkten vorkommen können.

• Überschreitet die zu prüfende Spannung den Wert von 60 V DC oder 30 V AC

effektiv, so ist eine sorgfältige Arbeitsweise zur Vermeidung von Stromschlag

erforderlich.

• Ist das Batteriesymbol an der Anzeige ersichtlich, so ist die Batterie unver-

züglich zu ersetzen. Niedrige Batteriespannung kann zu Messfehlern, mögli-

cherweise zum Stromschlag oder Personenschäden führen.

• Halten Sie Ihre Finger bei der Messung von den Anschlussbuchsen fern.

• Benutzen Sie das Multimeter nicht in der Nähe von explosionsgefährlichem

Gas, Dampf oder Staub.

• Überprüfen Sie das Gerät für die richtige Funktion vor dem Gebrauch immer

(z.B. mit einer bekannten Spannungsquelle).

• Bei der Messung von Spannungen der Kategorie CAT IV darf die Spannung

600 Volt nicht überschreiten.

Allgemeine Beschreibung

Dieses Digitalmultimeter ist mit einer 4 stelligen 7-Segment-Anzeige ausgefüh-

rt. Es kann für die Messung von Gleichstrom, Wechselstrom, Gleichspannung,

Wechselspannung, Widerstand, Frequenz, Kapazität, relativer Einschaltdauer,

Dioden und Unterbrechung benutzt werden. Das Gerät besitzt eine berührung-

slose Phasenprüffunktion. Es kann Relativmessungen ausführen, verfügt über

eine Hintergrundbeleuchtung und wechselt automatisch oder manuell zwis-

chen Messbereichen. Der Messwert kann an der Anzeige festgehalten werden.

Automatische Ausschaltung. Das Multimeter kann über eine USB-Schnittstelle

an einen PC angeschlossen werden.

Anzeigesymbole

Drucktasten

FUNC Sind mehrere Unterfunktionen in einer bestimmten Position des

Drehschalters verfügbar, so erlaubt diese Drucktaste eine Wahl

unter den Funktionen. Bei jedem Tastendruck wird die nächste

Funktion aktiviert.

RANGE Drucktaste für den manuellen Messbereichswechsel: beim ersten

Tastendruck wird die Betriebsart mit manuellem Messbereich-

swechsel aktiviert und bei jedem nachfolgenden Tastendruck wird

auf den nächsten Messbereich gewechselt. Halten Sie die Taste

für 2 Sekunden gedrückt, um das Gerät erneut mit automatischem

Messbereichswechsel zu benutzen. Bei Frequenz- und Kapazitäts-

messung ist nur der automatische Messbereichswechsel verfügbar.

REL Relativwertfunktion. Beim Drücken der Taste wird der aktuell

gemessene Wert gespeichert, das Symbol „REL” angezeigt und der

Anzeigewert wechselt auf null. Anschließend wird der Anzeigewert

bezogen auf den gespeicherten Wert dargestellt. Bei erneuter Betä-

tigung der Taste oder bei einem Funktionswechsel wird der Rela-

tivwert aus dem Speicher gelöscht.

HOLD Der Messwert kann per Tastendruck an der Anzeige festgehalten

werden. Bei erneuter Betätigung der Taste oder bei einem Funktion-

swechsel wird der Wert gelöscht.

Hz% Taste für den Wechsel zwischen den Funktionen Frequenz/relative

Einschaltdauer. Bei jedem Tastendruck wird

niedrige Batteriespannung

negative Eingangspolarität

Wechselspannung/Wechselstrom

Gleichspannung/Gleichstrom

Diodentest

Unterbrechungsprüfung

automatische

Messbereichsumschaltung

Messwert festgehalten

REL Relativwert gespeichert

% relative

Einschaltdauermessung

mV, V Spannungsmessung

µA, mA, A Strommessung

Ω, KΩ, MΩ Widerstandsmessung

Hz, KHz, MHz Frequenzmessung

nF, µF Kapazitätsmessung

PCLINK Verbindung zum PC

die nächste Funktion aktiviert.

Die Hintergrundbeleuchtung schaltet auf Knopfdruck für ca. 20 Sekun-

den ein.

Eingangsbuchsen

COM gemeinsame Buchse für alle Messgrößen (negativ)

Eingang für Spannung, Widerstand, Kapazität, Frequenz,

relative Einschaltdauer

und Diodentester (positiv)

µA mA Eingang für Strom (0 - 400 mA) (positiv)

10 A Eingang für Strom (400 mA -10 A) (positiv)

Genauigkeit

Die Genauigkeit ist für eine Periode von einem Jahr nach der Kalibrierung bei

Betriebstemperaturen von 18 °C bis 28 °C und bei einer Luftfeuchtigkeit von

0% bis 75 % gewährleistet.

FUNKTIONEN

Energiesparfunktion

Um Energie zu sparen, schaltet sich das Multimeter – wenn keine Messung und

kein Funktionswechsel erfolgen – nach dem Ablauf von ca. 30 Minuten automa-

tisch in Bereitschaftsmodus. Das Gerät schaltet auf Tastendruck erneut ein.

Berührungslose Phasenprüffunktion (NCV)

Stellen Sie den Drehschalter in die Position „NCV“. Wird der Vorderteil des

Multimeters (7 in der Abbildung) in die Nähe eines Phasenleiters gebracht, so

geben Leuchtmelder (2 in der Abbildung) und Summer im Multimeter ein Signal

ab. Voraussetzung für das Signal: Spannung über 110 V AC RMS.

Hinweis: Verlassen Sie sich nicht ausschließlich auf das Gerät, der geprüfte

Leiter kann auch ohne Signal gefährliche Spannung führen. Die Erkennung

kann vom Anschlusstyp, von der Stärke der Isolierung, von hochfrequenten

Störgeräuschen und anderen Faktoren abhängen, die zur Ungültigkeit der

Messung führen können.

Gleichspannung messen ( )

Schließen Sie das rote Messkabel an die Buchse „ “ und das schwarze an

die Buchse „COM“ an. Stellen Sie den Drehschalter entsprechend der Funk-

tion Spannungsmessung ein. Aktivieren Sie die Funktion Gleichspannung (

) mit dem Knopf „FUNC“. Schließen Sie die Messkabel an den zu messenden

Stromkreis an.

Bemerkung: instabile Anzeigen sind möglich, vor allem im 400 mV-Messbere-

ich, wenn das Messkabel nicht mit dem Messkreis verbunden ist.

Messbereich Auösung Genauigkeit

400 mV 0,1 mV ±(0,8 % Abweichung + 3 Stellen)

4 V 1 mV ±(0,5 % Abweichung + 5 Stellen)

40 V 10 mV

400 V 100 mV

600 V 1 V

Eingangsimpedanz: 10 MΩ. Überspannungsschutz: bei 400 mV Messbereich:

250 V DC oder AC RMS. beim Messbereich 4 V – 600 V: 600 V DC oder AC

RMS. Maximale Eingangsspannung: 600 V DC

Gleichstrom messen ( )

Schließen Sie das schwarze Messkabel an die Buchse „COM“ an. Schließen

Sie das rote Messkabel entsprechend den unterschiedlichen Stromgrößen an

und stellen Sie den Drehschalter ein:

Zu messende Anschluss (Buchse) Position des

Stromstärke des roten Messkabels Drehschalters

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Aktivieren Sie die Funktion Gleichstrom ( ) mit der Drucktaste „FUNC“.

Unterbrechen Sie den Stromkreis, in dem eine Strommessung vorgenommen

werden soll und verbinden Sie die Messkabel mit den Messstellen.

Messbereich Auösung Genauigkeit

400 µA 0,1 µA ±(0,8 % Abweichung + 2 Stellen)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(1,2 % Abweichung + 2 Stellen)

Überlastschutz: F400 mA / 1000 V Sicherung an der Buchse „µAmA”; F10 A

/ 500 V-Sicherung an der „10 A”-Buchse. Überschreitet der gemessene Strom

5 A, so darf die ununterbrochene Messzeit nicht mehr als 10 Sekunden be-

tragen.

Wechselspannung messen ( )

Schließen Sie das rote Messkabel an die Buchse „ “ und das schwarze

an die Buchse „COM“ an. Stellen Sie den Drehschalter entsprechend der

Funktion Spannungsmessung ein. Aktivieren Sie die Funktion Wechselspan-

nung ( ) mit dem Knopf „FUNC“. Schließen Sie die Messkabel an den zu

messenden Stromkreis an. Bemerkung: instabile Anzeigen sind möglich, vor

allem im 400 mV-Messbereich, wenn das Messkabel nicht mit dem Messkreis

verbunden ist.

Messbereich Auösung Genauigkeit

400 mV 0,1 mV ±(1 % Abweichung + 5 Stellen)

4 V 1 mV ±(0,8 % Abweichung + 5 Stellen)

40 V 10 mV

400 V 100 mV

600 V 1 V ±(1,2 % Abweichung + 3 Stellen)

Eingangsimpedanz: 10 MΩ. Maximale Eingangsspannung: 600 V AC RMS

Messbereich: 50 Hz – 60 KHz

Wechselstrom messen ( )

Schließen Sie das schwarze Messkabel an die Buchse „COM“ an. Schließen

Sie das rote Messkabel entsprechend den unterschiedlichen Stromgrößen an

und stellen Sie den Drehschalter ein:

Zu messende Anschluss (Buchse) Position des

Stromstärke des roten Messkabels Drehschalters

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Aktivieren Sie die Funktion Wechselstrom ( ) mit der Drucktaste „FUNC“.

Unterbrechen Sie den Stromkreis, in dem eine Strommessung vorgenommen

werden soll und verbinden Sie die Messkabel mit den Messstellen.

Messbereich Auösung Genauigkeit

400 µA 0,1 µA ±(1,5 % Abweichung + 2 Stellen)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(3 % Abweichung + 5 Stellen)

Überlastschutz: F400 mA / 1000 V Sicherung an der Buchse „µAmA”; F10 A

/ 500 V-Sicherung an der „10 A”-Buchse. Messbereich: 50 Hz – 60 Hz. Über-

schreitet der gemessene Strom 5 A, so darf die ununterbrochene Messzeit

nicht mehr als 10 Sekunden betragen.

Frequenz messen

Schließen Sie das rote Messkabel an die Buchse und das schwarze

an die Buchse „COM“ an. Stellen Sie den Drehschalter in die Position „Hz%“.

Aktivieren Sie die Funktion Frequenz (Hz) mit der Drucktaste „Hz%“. Verbinden

Sie die Messkabel mit dem zu messenden Stromkreis.

Hinweis: die Frequenzmessung funktioniert nur in Verbindung mit dem au-

tomatischen Messbereichswechsel. Überschreiten Sie den zulässigen Wert der

Eingangsspannung nicht, um einen Ausfall des Messgerätes zu vermeiden.

Messbereich Auösung Genauigkeit

5 Hz 0,01 Hz ±(0,5 % Abweichung + 2 Stellen)

50 Hz 0,1 Hz

500 Hz 1 Hz

5 kHz 10 Hz

50 kHz 100 Hz

500 kHz 1 kHz

5 MHz 10 kHz

Eingangsspannung: 3 V AC. Überspannungsschutz: 250 V DC oder 250 V AC RMS

Relative Einschaltdauer messen

Schließen Sie das rote Messkabel an die Buchse und das schwarze an

die Buchse „COM“ an. Stellen Sie den Drehschalter in die Position „Hz%“. Ak-

tivieren Sie die Funktion relative Einschaltdauer (%) mit der Drucktaste „Hz%“.

Verbinden Sie die Messkabel mit dem zu messenden Stromkreis.

Hinweis: überschreiten Sie den zulässigen Wert der Eingangsspannung nicht,

um Ausfall des Messgerätes zu vermeiden.

Messbereich Auösung

10 – 95 % 0,1 %

Eingangsspannung: 3 V AC

Überspannungsschutz: 250 V DC oder 250 V AC RMS

Dioden- und Unterbrechungsprüfung

Diodenprüfung: Schließen Sie das rote Messkabel an die Buchse und

das schwarze an die Buchse „COM“ an (rotes Messkabel entspricht der „+“-Po-

larität) Stellen Sie den Drehschalter in die Position . Aktivieren Sie die

Funktion Diodenprüfung ( ) mit der Drucktaste „FUNC“. Verbinden Sie das

rote Messkabel mit der Anode der Diode und das schwarze Messkabel mit der

Katode. Die ungefähre Durchlassspannung der Diode wird angezeigt. Ist die

Diode verkehrt angeschlossen, so wird „OL“ angezeigt.

Unterbrechungsprüfung: Schließen Sie das rote Messkabel an die Buchse

und das schwarze an die Buchse „COM“ an. Stellen Sie den Drehschal-

ter in die Position . Aktivieren Sie die Funktion Unterbrechungsprüfung

() mit der Drucktaste „FUNC“. Verbinden Sie die Messkabel mit dem zu

prüfenden Stromkreis. Ist der Stromkreis mit einem Netzgerät verbunden, so ist

die Stromquelle vor Beginn des Messvorgangs auszuschalten und Kondensa-

toren sind zu entladen. Bei Kurzschluss (weniger als 50 Ω) ist der eingebaute

Summer hörbar.

Funktion Auösung Messumgebung

1 mV Messstrom: ca. 1 mA

Leerlaufspannung: ca. 3,3 V

unter 50 Ω ist der eingebaute

Summer hörbar Leerlaufspannung ca. 1,2 V

Überlastschutz: 250 V DC oder 250 V AC RMS.

Kapazität messen ( )

Schließen Sie das rote Messkabel an die Buchse und das schwarze an

die Buchse „COM“ an. Stellen Sie den Drehschalter in die Position . Verbin-

den Sie die Messkabel mit dem zu messenden Stromkreis. Ist die zu messende

Kapazität mit einem Stromkreis verbunden, so ist die Stromquelle vor Beginn

des Messvorgangs auszuschalten und Kondensatoren sind zu entladen.

Hinweis: die Kapazitätsmessung funktioniert nur in Verbindung mit dem

automatischen Messbereichswechsel. Bitte beachten Sie bei der Messung,

dass das Multimeter mit zunehmender Kapazität (µF) immer mehr Zeit für die

genaue Messung benötigt.

Messbereich Auösung Genauigkeit

40 nF 10 pF ±(3,0 % Abweichung + 5 Stellen)

400 nF 100 pF

4 µF 1 nF

40 µF 10 nF

100 µF 100 nF

Überlastschutz: 250 V DC oder AC RMS

Widerstand messen (Ω)

Schließen Sie das rote Messkabel an die Buchse und das schwarze an

die Buchse „COM“ an (rotes Messkabel entspricht der „+“-Polarität) Stellen

Sie den Drehschalter in die Position . Aktivieren Sie die Funktion Wid-

erstandmessung (Ω) mit der Drucktaste „FUNC“. Ist der zu messende Wider-

stand mit einem Stromkreis verbunden, so ist die Stromquelle vor Beginn des

Messvorgangs auszuschalten und Kondensatoren sind zu entladen.

Messbereich Auösung Genauigkeit

400 Ω 0,1 Ω ±(1 % Abweichung + 5 Stellen)

4 kΩ 1 Ω

40 kΩ 10 Ω

400 kΩ 100 Ω

4 MΩ 1 kΩ

10 MΩ 10 kΩ ±(1,2 % Abweichung + 15 Stellen)

Spannung bei offenem Stromkreis: ca. 0,4 V

Überspannungsschutz: 250 V DC oder AC RMS

Batterie und Sicherung ersetzen

Wird das Symbol „ “ angezeigt, so ist der Austausch der Batterie erforder-

lich. Der Austausch der Sicherung ist selten erforderlich, Probleme könnten

durch Bedienungsfehler verursacht werden.Vor dem Austausch der Batterie/

Sicherungen Messgerät ausschalten und Messkabel abtrennen. Beim Batter-

iewechsel Schraube der Rückwand lösen / beim Sicherungswechsel zuerst

Batteriefachdeckel entfernen und anschließend auch die Schraube unter dem

Aufsteller des Geräts aus der Rückwand entfernen. Nehmen Sie den Deckel

ab. Ersetzen Sie die Batterie/Sicherung. Beachten Sie die richtige Polarität der

Batterie. Befestigen Sie den/die Deckel erneut mit der/den Schraube(n).

Ersetzen Sie die Batterie/Sicherung. Beachten Sie die richtige Polarität der Bat-

terie. Befestigen Sie die Rückwand erneut mit den Schrauben.

Zubehör: • Bedienungsanleitung • Messkabel • USB-Anschluss • CD mit der

Software/Treiberprogramm • 9 V-Batterie (6F22) • Karton

Sammeln Sie Altgeräte getrennt, entsorgen Sie sie keinesfalls

im Haushaltsmüll, weil Altgeräte auch Komponenten enthalten

können, die für die Umwelt oder für die menschliche Gesundheit

schädlich sind!

Gebrauchte oder zum Abfall gewordene Geräte können an der Verkaufss-

telle oder bei jedem Händler, der vergleichbare oder funktionsgleiche Geräte

verkauft, kostenlos abgegeben oder an eine Spezialsammelstelle für Elek-

troabfälle übergeben werden. Damit schützen Sie die Umwelt, Ihre eigene Ge-

sundheit und die Ihrer Mitmenschen. Bei Fragen wenden Sie sich bitte an den

örtlichen Abfallentsorgungsträger. Wir übernehmen die einschlägigen, geset-

zlich vorgeschriebenen Aufgaben und tragen die damit verbundenen Kosten.

Die Batterien / Akkus dürfen nicht mit dem normalen Hausmüll zusammen

behandelt werden. Der Verwender ist gesetzlich dazu verpichtet, gebrauchte,

entladene Batterien/ Akkus am Sammelort des Wohnortes oder im Handel ab-

zugeben. So ist es zu sichern, dass die Batterien / Akkus umweltschonend

entsorgt werden.

Technische Daten

• Messkategorie: CAT IV 600 V und Verschmutzungsklasse 2

• Sicherungen: 6x30 mm, F 400 mA / 1000 V ink; 6x30 mm, F 10 A / 500

V ink

• Umgebungstemperatur und Feuchtigkeit: 0 ~ 40 °C

• Betriebshöhe: < 2000 m

• Lagertemperatur und Feuchtigkeit: -10 ~ 50 °C

• höchstzulässige Spannung zwischen dem Eingang des Messgeräts und der

Erde: 600 V DC oder AC RMS

• Anzeige: 4 stellige LCD-Anzeige

• max. Anzeigewert: 3999

• Abtastrate: ca. 3/sec.

• Stromversorgung: 9 V-Batterie (6F22)

• Überlaufanzeige: „OL“ wird angezeigt

• Polaritätsanzeige: „-“ zeigt eine negative Polarität an

• Batterie leer: „ “ wird angezeigt

• Abmessungen: 180 mm x 86 mm x 52 mm

• Gewicht: ca. 250 g (exkl. Batterie)

MS 8250B

Általános információk: Ezt a digitális multimétert úgy tervez-

ték, hogy megfeleljen az IEC 61010-1 szabvány biztonsági

követelményeinek. Megfelel a 600 V CAT IV mérési kategóriának

és a 2-es fokozatú szennyezés követelményeinek. Mielőtt a

műszert használja, olvassa el ezt a használati útmutatót, és tartsa

szem előtt a vonatkozó biztonsági előírásokat. CAT IV: mérések

kisfeszültségű tápforrásoknál. Pl.: fogyasztásmérők, kapcsolósze-

krények, elsődleges túlfeszültség-védelmi eszközökhöz. CAT III:

mérések épületekben, üzemhelyiségekben. Pl.: rögzített beren-

dezések, elosztótábla, kábelezés, gyűjtősín, átkapcsolók, túláram

védelmi elosztódoboz, stb. CAT II: mérések olyan áramkörökben,

amelyek közvetlenül csatlakoznak a kisfeszültségű áramkörökre.

Pl.: háztartási cikkek, hordozható eszközök és hasonló beren-

dezések mérése. CAT I: mérések olyan elektromos áramkörben,

amelyek közvetlenül nem csatlakoznak a hálózathoz.

Figyelem! A használati utasítás a biztonságos használathoz és

a karbantartáshoz szükséges információkat és gyelmeztetéseket

tartalmazza. Olvassa el és értelmezze a használati utasítást a

készülék használata előtt. Az utasítások meg nem értése és a

gyelmeztetések be nem tartása súlyos sérüléseket és károkat

okozhat. Saját biztonsága érdekében, kérjük, használja azt a

mérőzsinórt, amelyet a multiméterhez kap. Használat előtt kérjük,

ellenőrizze, és győződjön meg arról, hogy az eszköz sértetlen.

Biztonsági jelzések:

Fontos gyelmeztetés! Olvassa el a használati

utasításban foglaltakat!

Veszélyes feszültség lehet jelen

Földelés

Kettős szigetelés

(II. érintésvédelmi osztály)

Karbantartás:

A multiméter külső borításának megbontásához vagy az elemtartó

eltávolításához, először húzza ki a mérőzsinórt. Mielőtt kinyitná a mul-

timétert, vegye ki az elemet, és győződjön meg arról, hogy nincs stati-

kus elektromosság, annak érdekében, hogy a multiméter alkatrészei

ne sérüljenek. Mielőtt kinyitná a multimétert, tudnia kell, hogy veszé-

lyes feszültség maradhatott a multiméter néhány kondenzátorában,

még akkor is, ha ki van kapcsolva. A multiméter kalibrálását, kar-

bantartását, javítását és egyéb műveleteket csak olyan szakember

végezheti, aki teljesen tisztában van a multiméterrel és az áramütés

veszélyével. Ha a multimétert hosszabb ideig nem használja, vegye

ki az elemet, és ne tárolja magas hőmérsékletű, ill. páratartalmú

környezetben. Ha szükséges, cserélje ki az olvadóbiztosítékot az

alábbiakban meghatározott paraméterűre: F1: 6x30 mm, F 400 mA

/ 1000 V; F2: 6x30 mm, F 10A / 500 V. Ne használjon semminemű

csiszolóeszközt vagy oldószert az eszközön. A tisztításhoz csak

nedves törlőruhát vagy gyengéd mosószert használjon.

Használat közben

• Ha a készüléket jelentős elektromágneses interferencia közelé-

ben használja, vegye gyelembe, hogy multiméter működése

instabillá válhat, vagy hibát jelezhet.

• Soha ne lépje túl a biztonsági határértékeket, melyeket a

használati útmutató mérési intervallumonként meghatároz.

• Soha ne használja az eszközt a hátsó borítás és a teljes rögzítés

nélkül.

• Húzza ki az áramkörből és süsse ki a nagyfeszültségű konden-

zátorokat mielőtt ellenállást, szakadást, diódát vagy kapacitást

mérne.

• Legyen nagyon óvatos, amikor csupasz vezetékkel vagy sínek-

kel dolgozik.

• Ha bármilyen szokatlan jelenséget észlel a multiméteren, a multi-

métert azonnal ki kell kapcsolni, és meg kell javítani.

• Ha mérendő érték ismeretlen, ellenőrizze a lehetséges legmagas-

abb méréshatárt a multiméteren, illetve ahol lehetséges, válassza

az automatikus mérési tartomány módot.

• Mielőtt elfordítaná a méréshatárváltó-kapcsolót, távolítsa el a

mérőzsinórt a mérőáramkörből.

• Soha ne végezzen ellenállás- vagy szakadásmérést áram alatt

lévő áramköröknél.

• Amikor méréseket folytat a TV-n vagy váltóáramú áramkörökön,

mindig emlékezzen arra, hogy lehet magas amplitúdójú átmenő

feszültség a tesztpontokon, amelyek károsíthatják a multimétert.

• Ha a vizsgálandó feszültség meghaladja 60 V DC vagy 30 V

AC effektív értéket, óvatosan dolgozzon, hogy elkerülje az ára-

mütést.

• Ha az elem szimbólum megjelenik a kijelzőn, az elemet azonnal

ki kell cserélni.

• Az alacsony elemfeszültség mérési hibákat, esetleg áramütést,

vagy személyi sérülést is okozhat.

• Mérés közben tartsa távol az ujjait a csatlakozó aljzatoktól.

• Ne használja a multimétert robbanásveszélyes gáz, gőz vagy por

közelében.

• Használat előtt, mindig ellenőrizze a készüléket, a megfelelő

működés érdekében (pl. ismert feszültségforrással).

• Amikor CAT IV típusú feszültséget mér, a feszültség nem halad-

hatja meg a 600 V-ot.

Általános leírás

Ez a digitális multiméter 4 digites 7 szegmenses kijelzővel készült.

Használható egyenáram, váltóáram, egyenfeszültség, váltófeszül-

tség, ellenállás, frekvencia, kapacitás, kitöltési tényező, dióda és

szakadás mérésére. Érintés nélküli fáziskereső funkcióval ren-

delkezik. Relatív mérésre képes, háttérvilágítása van, és automa-

tikusan vagy manuálisan váltja a méréshatárokat. A mért érték

rögzíthető a kijelzőn. Automatikusan kikapcsol. A multiméter USB

csatlakozón keresztül számítógépre is csatlakoztatható.

Kijelző szimbólumai

Digitális multiméter

alacsony telepfeszültség

negatív bemeneti polaritás

váltófeszültség/váltóáram

egyenfeszültség/egyenáram

diódateszt

szakadásvizsgálat

automatikus méréshatárváltás

a mért érték rögzítve

REL relatív érték rögzítve

% kitöltési tényező mérés

mV, V feszültségmérés

µA, mA, A árammérés

Ω, KΩ, MΩ ellenállásmérés

Hz, KHz, MHz frekvenciamérés

nF, µF kapacitásmérés

PCLINK számítógépes kapcsolat

Nyomógombok

FUNC: Ha a forgókapcsoló adott állásában több alfunkció is

elérhető, akkor ezzel a nyomógombbal lehet választani közülük.

Minden gombnyomásra a következő funkció érhető el.

RANGE: Manuális méréshatárváltó nyomógomb: az első gomb-

nyomásra manuális méréshatár módba lép a multiméter, és minden

gombnyomásra a következő méréshatárba ugrik. 2 másodpercig

nyomva a gombot, visszaugrik automatikus méréshatárváltásba a

műszer. Frekvencia- és kapacitásmérésénél csak az automatikus

méréshatárváltás működik.

REL: Relatív érték. A gomb megnyomása pillanatában az éppen

mért érték eltárolódik, a kijelzőn megjelenik a „REL” szimbólum

és a kijelző lenullázódik. Ezután a kijelzőn megjelenő érték az

eltárolthoz viszonyítva jelenik meg. A gomb újbóli megnyomására

vagy funkcióváltásra a műszer törli a relatív értéket.

HOLD: Gombnyomásra a mért érték rögzíthető a kijelzőn. A gomb

újbóli megnyomására, vagy funkcióváltásra az adat törlődik.

Hz%: Frekvencia/kitöltési tényező váltó nyomógomb. Minden

gombnyomásra a következő funkció érhető el.

Gombnyomásra kb. 20 másodpercre bekapcsol

a háttérvilágítás

Bemeneti aljzatok

COM minden mérendő mennyiség közös aljzata (negatív)

feszültség, ellenállás, kapacitás, frekvencia,

kitöltési tényező és diódateszter bemenet (pozitív)

µA mA áram (0 - 400 mA), bemenet (pozitív)

10 A áram (400 mA -10 A) bemenet (pozitív)

Pontosság

A kalibrálás után a pontosság egy évig biztosított: üzemi

hőmérsékleten 18 °C-tól - 28 °C-ig, a relatív páratartalom 0% és

75% között.

FUNKCIÓK

Telepkímélő funkció

Energiatakarékossági szempontból a multiméter – ha nem történik

mérés vagy funkcióváltás – kb. 30 perc elteltével automatikusan

alvó állapotra kapcsol. Gombnyomásra, újra bekapcsol.

Érintés nélküli fáziskeresés (NCV)

Állítsa a forgókapcsolót „NCV” helyzetbe. Ha a multiméter elejét

(ábrán 7-es) fázis alatt lévő vezetőhöz közelíti a multiméter fény

(ábrán 2-es) és hangjelzője jelezni fog. A jelzés feltétele: 110 V AC

RMS-nél nagyobb feszültség.

Megjegyzés:

Ne hagyatkozzon kizárólag a műszerre, mert jelzés nélkül is jelen

lehet a veszélyes feszültség a vizsgált vezetőben. Az érzékelés

függhet az aljzat típusától, szigetelés vastagságától, a rádió-

frekvenciás zajoktól és egyéb tényezőktől, amitől a mérés érvé-

nytelenné válhat.

Egyenfeszültség mérése ( )

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét

a “COM” aljzatba. Állítsa a forgókapcsolót az feszültségmérés

pozícióba. A „FUNC” gombbal állítsa be az egyenfeszültség (

) funkciót. Csatlakoztassa a mérőzsinórokat a mérni kívánt áram-

körhöz. Megjegyzés: előfordulhat instabil kijelzés, főleg a 400 mV-

os méréshatárban, ha nincs a mérendő áramkörre csatlakoztatva

a mérőzsinór.

Méréshatár Felbontás Pontosság

400 mV 0,1 mV ±(0,8% eltérés + 3 digit)

4 V 1 mV ±(0,5% eltérés + 5 digit)

40 V 10 mV

400 V 100 mV

600 V 1 V

bemeneti impedancia: 10 MΩ, túlfeszültségvédelem: 400 mV-

os méréshatárban: 250 V DC vagy AC RMS, 4 V – 600 V-os

méréshatárban: 600 V DC vagy AC RMSmaximális bemeneti

feszültség: 600 V DC

Egyenáram mérése ( )

Csatlakoztassa a fekete mérőzsinórt a “COM” aljzatba. A

különböző mérendő áramértékeknek megfelelően csatlakoztassa

a piros mérőzsinórt és állítsa be a forgókapcsolót:

Mérendő áramerősség Piros mérőzsinór Forgókapcsoló beállítása

csatlakoztatása (aljzat)

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

A „FUNC” nyomógombbal állítsa be az egyenáram ( ) funkciót.

Szakítsa meg az áramkört, amelyben áramot kíván mérni, és csat-

lakoztassa a mérőzsinórt a mérendő pontokra.

Méréshatár Felbontás Pontosság

400 µA 0,1 µA ±(0,8% eltérés + 2 digit)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(1,2% eltérés + 2 digit)

Túlterhelés elleni védelem: F400 mA / 1000 V biztosíték a „µAmA”

aljzatnál; F10 A / 500 V biztosíték a „10A” aljzatnál. Amikor a mért

áram nagyobb, mint 5 A, a folyamatos mérés idő nem lehet több,

mint 10 másodperc.

Váltófeszültség mérése ( )

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét a

“COM” aljzatba. Állítsa a forgókapcsolót az feszültségmérés

pozícióba. A „FUNC” gombbal állítsa be a váltófeszültség ( )

funkciót. Csatlakoztassa a mérőzsinórokat a mérni kívánt áram-

körhöz. Megjegyzés: előfordulhat instabil kijelzés, főleg a 400 mV-

os méréshatárban, ha nincs a mérendő áramkörre csatlakoztatva

a mérőzsinór.

Méréshatár Felbontás Pontosság

400 mV 0,1 mV ±(1% eltérés + 5 digit)

4 V 1 mV ±(0,8% eltérés + 5 digit)

40 V 10 mV

400 V 100 mV

600 V 1 V ±(1,2% eltérés + 3 digit)

bemeneti impedancia: 10 MΩ, maximális bemeneti feszültség:

600 V AC RMS , mérési tartomány: 50 Hz - 60 Hz

Váltóáram mérése ( )

Csatlakoztassa a fekete mérőzsinórt a “COM” aljzatba. A

különböző mérendő áramértékeknek megfelelően csatlakoztassa

a piros mérőzsinórt és állítsa be a forgókapcsolót:

Mérendő áramerősség Piros mérőzsinór Forgókapcsoló beállítása

csatlakoztatása (aljzat)

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

A „FUNC” nyomógombbal állítsa be az váltóáram ( ) funkciót.

Szakítsa meg az áramkört, amelyben áramot kíván mérni, és csat-

lakoztassa a mérőzsinórt a mérendő pontokra.

Méréshatár Felbontás Pontosság

400 µA 0,1 µA ±(1,5% eltérés + 2 digit)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(3% eltérés + 5 digit)

Túlterhelés elleni védelem: F400 mA / 1000 V biztosíték a „µAmA”

aljzatnál; F10 A / 500 V biztosíték a „10A” aljzatnál. Mérési tar-

tomány: 50 Hz – 60 Hz. Amikor a mért áram nagyobb, mint 5 A, a

folyamatos mérésidő nem lehet több, mint 10 másodperc.

Frekvencia mérése

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét pe-

dig a “COM” aljzatba. Állítsa a forgókapcsolót a „Hz%” pozícióba.

A „Hz%” nyomógombbal állítsa be az frekvencia (Hz) funkciót.

Csatlakoztassa a mérőzsinórt a mérni kívánt áramkörre.Megj-

egyzés: a frekvenciamérés csak automatikus méréshatárváltással

működik. Ne lépje túl a bemeneti feszültség értéket, mert a műszer

meghibásodásához vezethet!

Méréshatár Felbontás Pontosság

5 Hz 0,01 Hz ±(0,5% eltérés + 2 digit)

50 Hz 0,1 Hz

500 Hz 1 Hz

5 kHz 10 Hz

50 kHz 100 Hz

500 kHz 1 kHz

5 MHz 10 kHz

bemeneti feszültség: 3 V AC, túlfeszültség elleni védelem: 250 V

DC vagy 250 V AC RMS

Kitöltési tényező mérése

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét pedig

a “COM” aljzatba. Állítsa a forgókapcsolót a „Hz%” pozícióba. A

„Hz%” nyomógombbal állítsa be a kitöltési tényező (%) funkciót.

Csatlakoztassa a mérőzsinórt a mérni kívánt áramkörre. Megj-

egyzés: ne lépje túl a bemeneti feszültség értéket, mert a műszer

meghibásodásához vezethet!

Mérési tartomány Felbontás

10 – 95 % 0,1 %

bemeneti feszültség: 3 V AC, túlfeszültség elleni védelem: 250 V

DC vagy 250 V AC RMS

Dióda- és szakadásvizsgálat

Diódavizsgálat: csatlakoztassa a piros mérőzsinórt a aljzatba,

a feketét pedig a “COM” aljzatba (a piros mérőzsinór a “+” polari-

tású). Kapcsolja a forgókapcsolót a pozícióba. A „FUNC” nyo-

mógombbal állítsa be a diódavizsgálat ( ) funkciót. Csatlakoz-

tassa a piros mérőzsinórt a dióda anódjára, a fekete mérőzsinórt

pedig a katódjára. A kijelzőn körülbelül a dióda nyitófeszültsége

fog megjelenni. Amennyiben a csatlakozás fordított, a kijelzőn az

“OL” felirat jelenik meg. Szakadásvizsgálat: csatlakoztassa a piros

mérőzsinórt a aljzatba, a feketét pedig a “COM” aljzatba.

Kapcsolja a forgókapcsolót a pozícióba. A „FUNC” nyo-

mógombbal állítsa be a szakadásvizsgálat ( ) funkciót. Érintse a

mérőzsinórt a vizsgálandó áramkörre. Ha az áramkör egy tápegy-

séghez kapcsolódik, akkor kapcsolja ki az áramforrást, és süsse

ki a kondenzátorokat, mielőtt megkezdené a mérést. A rövidzárra

(kevesebb, mint 50 Ω), a beépített hangjelző jelez.

Funkció Felbontás Mérési környezet

1 mV mérőáram: 1 mA körül

üresjárati feszültség: 3,3 V körül

50 Ω alatt a beépített üresjárati feszültség kb. 1,2 V

hangjelző megszólal

túlterhelés elleni védelem: 250 V DC vagy 250 V AC RMS.

Kapacitásmérés ( )

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét

pedig a “COM” aljzatba. Állítsa a forgókapcsolót a pozícióba.

Csatlakoztassa a mérőzsinórt a mérni kívánt áramkörre. Ha a

mérendő kapacitás egy áramkörhöz kapcsolódik, akkor kapcsolja

ki az áramforrást, és süsse ki a kondenzátorokat, mielőtt meg-

kezdi a mérést. Megjegyzés: a kapacitásmérés csak automatikus

méréshatárváltással működik. Méréskor vegye gyelembe, hogy

minél nagyobb kapacitást (µF) mér, a multiméternek annál több

időre van szüksége a pontos mérésre.

Méréshatár Felbontás Pontosság

40 nF 10 pF ±(3,0% eltérés + 5 digit)

400 nF 100 pF

4 µF 1 nF

40 µF 10 nF

100 µF 100 nF

túlterhelés védelem: 250 V DC vagy AC RMS

Ellenállás mérése (Ω)

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét pedig

a “COM” aljzatba. (a piros mérőzsinór a “+” polaritású). Állítsa a

forgókapcsolót a pozícióba. A „FUNC” nyomógombbal állítsa

be az ellenállásmérés (Ω) funkciót. Ha a mérendő ellenállás egy

áramkörhöz kapcsolódik, akkor kapcsolja ki az áramforrást, és

süsse ki a kondenzátorokat, mielőtt megkezdi a mérést.

Méréshatár Felbontás Pontosság

400 Ω 0.1 Ω ±(1% eltérés+ 5 digit)

4 kΩ 1 Ω

40 kΩ 10 Ω

400 kΩ 100 Ω

4 MΩ 1 kΩ

10 MΩ 10 kΩ ±(1.2% eltérés + 15 digit)

nyitott áramköri feszültség: kb. 0,4 V, túlfeszültség elleni védelem:

250 V DC vagy AC RMS.

Elem- és biztosítékcsere

Ha az “ ” ikon megjelenik a kijelzőn, akkor elemcsere szük-

séges. A biztosíték cseréje ritkán válik esedékessé, a használat-

ból eredő hibák okozhatják a problémát. Az elem/biztosítékok

cseréje előtt kapcsolja ki a műszert, húzza ki a mérőzsinórokat.

Elemcserénél távolítsa el a csavart a hátlapból/biztosítékcseré-

nél először távolítsa el az elemtartó fedelet, majd távolítsa el a

műszerkitámasztó kar alatti csavart is a hátlapból. Emelje le a

fedelet. Cserélje ki az elemet/biztosítékot. A megfelelő elempolari-

tásra gyeljen. Csavarozza vissza a fedele(ke)t. Figyelmeztetés:

Mielőtt az eszközt felnyitná, mindig bizonyosodjon meg arról, hogy

a mérőzsinórokat eltávolította a mérési körből! Csavarja vissza a

csavarokat, hogy stabilan működjön az eszköz használat közben,

ezzel elháríthatja a balesetveszélyt!

Tartozékok:

• használati utasítás • mérőzsinór • USB csatlakozó • szoftver/

driver CD • 9 V elem (6F22) • doboz

A hulladékká vált berendezést elkülönítetten gyűjtse, ne

dobja a háztartási hulladékba, mert az a környezetre

vagy az emberi egészségre veszélyes összetevőket is

tartalmazhat!

A használt vagy hulladékká vált berendezés térítésmentesen

átadható a forgalmazás helyén, illetve valamennyi forgalmazónál,

amely a berendezéssel jellegében és funkciójában azonos ber-

endezést értékesít. Elhelyezheti elektronikai hulladék átvételére

szakosodott hulladékgyűjtő helyen is. Ezzel Ön védi a környezetet,

embertársai és a saját egészségét. Kérdés esetén keresse a helyi

hulladékkezelő szervezetet. A vonatkozó jogszabályban előírt, a

gyártóra vonatkozó feladatokat vállaljuk, az azokkal kapcsolatban

felmerülő költségeket viseljük.

Az elemeket / akkukat nem szabad a normál háztartási hulladék-

kal együtt kezelni. A felhasználó törvényi kötelezettsége, hogy a

használt, lemerült elemeket / akkukat lakóhelye gyűjtőhelyén, vagy

a kereskedelemben leadja. Így biztosítható, hogy az elemek / ak-

kuk környezetkímélő módon legyenek ártalmatlanítva.

Műszaki adatok:

• mérési kategória: CAT IV 600 V és 2-es fokozatú szennyezés

• biztosítékok: 6x30 mm, F 400 mA / 1000 V gyors

• 6x30 mm, F 10A / 500 V gyors

• környezeti hőmérséklet és páratartalom: 0 ~ 40 °C; működési

magasság: < 2000 m

• tárolási hőmérséklet és páratartalom: -10 ~ 50 °C

• a maximális megengedett feszültség a mérő eszköz bemenete

és a föld között: 600 V DC vagy AC RMS

• kijelző: 4 digites LCD

• kijelzőn megjelenő max. érték: 3999

• mintavételezési gyakoriság: kb. 3/másodperc

• tápellátás: 9 V elem (6F22)

• mérési tartomány feletti jel: “OL” felirat a kijelzőn

• polaritásjelzés: “-” jel jelenik meg, negatív polaritás esetén

• lemerült elem: “ ” ikon jelenik meg a kijelzőn

• méret: 180 mm x 86 mm x 52 mm

• súly: kb. 250 g (elem nélkül)

MS 8250B

Všeobecné informácie

Tento digitálny multimeter je navrhnutý v súlade s bezpečnostnými

požiadavkami normy IEC 61010-1. Spĺňa prísne kategórie merania 600

V CAT IV a 2. stupeň požiadaviek na znečistenie. Pred použitím prístroja

si prečítajte tento návod na použitie a majte na zreteli bezpečnostné pred-

pisy. CAT IV: merania na zdrojoch nízkeho napätia. Napr.: elektromer,

rozvádzacie skrinky, primárne ochranné zariadenia pred prepätím. CAT

III: merania na inštaláciach budov, závodov. Napr.: pevné zariadenia,

rozvodný panel, vedenie káblov, zbernica, prepínač, rozvodná krabica s

prepäťovou ochranou, atď. CAT II: merania v takých elektr. obvodoch, ktoré

sú priamo napojené na elektr. obvody s nízkym napätím. Napr.: domáce

spotrebiče, prenosné a podobné zariadenia. CAT I: merania v takých elektr.

obvodoch, ktoré nie sú priamo napojené na sieť.

Pozor! Návod na použitie obsahuje dôležité informácie a upozornenia

pre bezpečné používanie a údržbu prístroja. Pred uvedením prístroja do

prevádzky si prečítajte celý návod na použitie. Nepochopenie pokynov

a nedodržanie upozornení môže mať za následok vážne zranenie alebo

poškodenie. Pre vlastnú bezpečnosť prosíme používajte merací hrot, ktorý

je pribalený k multimetru. Pred použitím prosíme skontrolujte a ubezpečte

sa, že náradie je v neporušenom stave.

Bezpečnostné značky

Dôležité upozornenie!

Prečítajte si návod na použitie!

Prítomnosť

nebezpečného napätia

Uzemnenie

Dvojitá izolácia

(II. trieda ochrany)

Údržba

Pri otváraní vonkajšieho krytu multimetra alebo odstraňovaní krytu puzdra

na batérie, najprv vytiahnite merací hrot. Pred otvorením multimetra

odstráňte batérie a ubezpečte sa, že nie je statický elektrický náboj, aby

sa súčiastky multimetra nepoškodili. Pred otvorením multimetra si mu-

síte uvedomiť, že v niekoľkých kondenzátoroch multimetra mohlo zostať

nebezpečné napätie aj vtedy, keď je multimeter vypnutý. Kalibráciu,

údržbu a ostatné úkony zverte len takému odborníkovi, ktorý pozná mul-

timeter a vie o nebezpečenstve úderu prúdom. Keď multimeter dlhší čas

nepoužívate, odstráňte z neho batérie, a neskladujte v priestoroch s vysok-

ou teplotou resp. vlhkosťou. V prípade potreby vymeňte tavnú poistku s

nasledovnými parametrami:

F1: 6x30 mm, F 400 mA / 1000 V

F2: 6x30 mm, F 10A / 500 V

Na čistenie prístroja nepoužívajte drsné pomôcky alebo rozpúšťadlo.

Používajte len vlhkú utierku alebo jemný čistiaci prostriedok.

Počas používania

• Keď prístroj používate v blízkosti významnej elektromagnetickej inter-

ferencii, berte do úvahy, že fungovanie multimetra môže byť nestabilná

alebo môže signalizovať poruchu.

• Nikdy neprekročte bezpečnostné hraničné hodnoty, ktoré sú uvedené v

návode na použitie ako intervaly merania.

• Nikdy nepoužívajte prístroj bez zadného krytu a celkového zaxovania.

• Odstráňte z elektrického obvodu a vybite kondenzátory s vysokým

napätím pred tým, ako začnete s meraním odporu, prerušenia, diódy

alebo kapacity.

• Buďte veľmi opatrní, keď pracujete s holým káblom alebo panelom.

• Keď spozorujte akýkoľvek neobvyklí jav na prístroji, multimeter ihneď

vypnite a treba ho opraviť.

• Keď hranice merania nie sú známe, nastavte otočný prepínač meracích

hraníc na najvyšší stupeň, respektíve kde je možné, zvoľte režim auto-

matických meracích hraníc.

• Pred otočením otočného spínača odstráňte merací hrot z meraného

elektrického obvodu.

• Nikdy nevykonávajte meranie odporu alebo prerušenia na elektrických

obvodoch pod napätím.

• Keď vykonávate merania na TV alebo elektrických obvodoch so strie-

davým prúdom, vždy majte na pamäti, že na testovaných bodoch môže

byť vysoké amplitúdové prechodné napätie, ktoré môžu poškodiť mul-

timeter.

• Keď merané napätie prekračuje 60 V DC alebo 30 V AC efektívne hod-

noty, buďte opatrný, aby ste predišli úderu prúdom.

• Keď sa na displeji objaví symbol batérie, batériu treba ihneď vymeniť.

Nízke napätie batérií môže spôsobiť chyby v meraní, úder prúdom alebo

nebezpečenstvo úrazu.

• Počas merania sa prstami nedotýkajte pripojovacích zásuviek.

• Nepoužívajte multimeter v blízkosti výbušného plynu, pary alebo prachu.

• Pred použitím vždy skontrolujte prístroj a jeho správne fungovanie (napr.

so známym zdrojom napätia).

• Keď meriate napätie typu CAT IV, napätie nemôže prekročiť 600 V.

Všeobecný popis

Tento digitálny multimeter má 4 digitový, 7 segmentový displej. Môže sa

používať na meranie jednosmerného prúdu, striedavého prúdu, jednos-

merného napätia, striedavého napätia, odporu, frekvencie, kapacity, fakto-

ru vyplnenia, diódy a prerušenia obvodu. Disponuje funkciou bezdotykovej

skúšačky fáz. Meria relatívnu hodnotu, disponuje podsvietením a hranice

merania mení automaticky alebo manuálne. Nameraná hodnota sa môže

uložiť na displej. Automaticky sa vypne. Multimeter sa môže pripojiť pomo-

cou USB prípojky aj na osobný počítač.

Symboly na displeji

Tlačidlá

FUNC Keď v danej pozícii otočného spínača je viac funkcií, týmto

tlačidlom môžete zvoliť želanú funkciu. Každým stlačením

tlačidla preskočíte na ďalšiu funkciu.

RANGE Tlačidlo na manuálnu zmenu hraníc merania: prvým stlačením

multimeter vstúpi do režimu manuálneho nastavenia hraníc

merania, každým ďalším stlačením preskočí na ďalšiu hranicu

merania. Podržaním tlačidla 2 sek. sa prístroj vráti späť na

automatickú zmenu hraníc merania. Pri meraní frekvencie a

kapacity funguje len automatická zmena hraníc merania.

REL Relatívna hodnota. Vo chvíli stlačenia tlačidla nameraná hodno-

ta sa uloží, na displeji sa objaví symbol „REL” a displej sa vynu-

luje. Potom základom pozorovania hodnoty, ktorá sa objaví na

displeji, bude táto uložená hodnota. Ďalším stlačením tlačidla

alebo zmenou funkcie prístroj vymaže relatívnu hodnotu.

HOLD Stlačením tlačidla uloží na displeji nameranú hodnotu. Jeho

ďalším stlačením alebo zmenou funkcie sa údaj vymaže.

Hz% Tlačidlo na zmenu funkcie merania frekvencie/faktoru vyplne-

nia. Každým stlačením skočí na ďalšiu funkciu.

Stlačením tlačidla zapnete na 20 sekúnd podsvietenie.

Digitálny multimeter

nízke napätie napájania

negatívna vstupná polarita

striedavé napätie/prúd

jednosmerné napätie/prúd

testovanie diódy

testovanie prerušenia obvodu

automatická zmena

hraníc merania

uložená nameraná hodnota

REL uložená relatívna hodnota

% meranie faktoru vyplnenia

mV, V meranie napätia

µA, mA, A meranie prúdu

Ω, KΩ, MΩ meranie odporu

Hz, KHz, MHz meranie frekvencie

nF, µF meranie kapacity

PCLINK pripojenie na osobný počítač

Vstupné zásuvky

COM spoločná zásuvka (negatívna) na všetky merania

vstup (pozitívny) na meranie napätia, odporu, kapacity,

frekvencie, faktoru vyplnenia a testovanie diódy

µA mA vstup (pozitívny) na meranie prúdu (0 - 400 mA)

10 A vstup (pozitívny) prúdu (400 mA -10 A)

Presnosť

Presnosť je zaručená do jedného roku od kalibrácie: pri prevádzkovej

teplote od 18

°C

do 28

°C

, medzi 0% a 75% relatívnou vlhkosťou.

FUNKCIE

Funkcia šetrenia batérie

S cieľom šetriť energiu multimeter – keď neprebieha meranie alebo

zmena funkcie – cca. po

30 minútach sa automaticky vypne na režim šetrenia. Stlačením

ktoréhokoľvek tlačidla sa prístroj znovu zapne.

Bezdotykové hľadanie fáz (NCV)

Nastavte otočný spínač do pozície „NCV”. Keď prednú časť (7 na obráz-

ku) multimetra priblížite k vodiču pod fázou, svetelné (2 na obrázku)a zvu-

kové zariadenie multimetra bude signalizovať. Podmienkou signalizácie

je: väčšie napätie ako 110 V AC RMS.

Poznámka:

Nespoliehajte sa výlučne len na prístroj, lebo v skúmanom vodiči môže

byť nebezpečné napätie aj keď prístroj nesignalizuje. Vnímanie môže

závisieť od typu zásuvky, hrúbky izolácie, rádiofrekvenčného šumu a od

ostatných činiteľov, od ktorých meranie môže byť neplatné.

Meranie jednosmerného napätia ( )

Pripojte červený merací hrot do zásuvky , čierny do zásuvky “COM”.

Nastavte otočný prepínač na funkciu merania jednosmerného napätia.

Pomocou tlačidla „FUNC” nastavte funkciu merania jednosmerného

napätia ( ). Pripojte meracie hroty k elektrickému obvodu.

Poznámka: môže nastať nestabilné zobrazenie, najmä pri 400 mV hranici

merania, keď na meraný elektrický obvod nie je pripojený merací hrot.

Hranica merania Rozlíšenie Presnosť

400 mV 0,1 mV ±(0,8% odchýlka + 3 digity)

4 V 1 mV ±(0,5% odchýlka + 5 digitov)

40 V 10 mV

400 V 100 mV

600 V 1 V

vstupná impedancia: 10 MΩ

ochrana proti preťaženiu:

pri hranici 400 mV: 250 V DC alebo AC RMS,

pri rozsahu 4 V – 600 V: 600 V DC alebo AC RMS

max. vstupné napätie: 600 V DC

Meranie jednosmerného prúdu ( )

Pripojte čierny merací hrot do zásuvky “COM”. Červený merací hrot

pripojte náležite rôznym meraným hodnotám prúdu a nastavte otočný

spínač:

Meraná sila prúdu Pripojenie červeného Nastavenie

meracieho hrotu (zásuvka) otočného spínača

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Pomocou tlačidla „FUNC” nastavte funkciu jednosmerného prúdu ( ).

Prerušte elektrický obvod, v ktorom chcete merať prúd, a pripojte merací

hrot na body merania.

Hranica merania Rozlíšenie Presnosť

400 µA 0,1 µA ±(0,8% odchýlka + 2 digity)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(1,2% odchýlka + 2 digity)

Ochrana proti preťaženiu: F400 mA / 1000 V poistka pri zásuvke „µAmA”;

F10 A / 500 V poistka pri zásuvke „10A”.

Keď nameraný prúd je väčší ako 5 A, priebežný čas merania nemôže byť

viac ako 10 sekúnd.

Meranie striedavého napätia ( )

Pripojte červený merací hrot do zásuvky , čierny do zásuvky “COM”.

Nastavte otočný prepínač na funkciu striedavého napätia. Pomocou

tlačidla „FUNC” nastavte funkciu striedavého napätia ( ).Pripojte mer-

ací hrot k elektrickému obvodu.

Poznámka: môže nastať nestabilné zobrazenie, najmä pri 400 mV-os

hranici merania, keď na meraný elektrický obvod nie je pripojený merací

hrot.

Hranica merania Rozlíšenie Presnosť

400 mV 0,1 mV ±(1% odchýlka + 5 digitov)

4 V 1 mV ±(0,8% odchýlka + 5 digitov)

40 V 10 mV

400 V 100 mV

600 V 1 V ±(1,2% odchýlka + 3 digity)

vstupná impedancia: 10 MΩ

max. vstupné napätie: 600 V AC RMS

rozsah merania: 50 Hz - 60 Hz

Meranie striedavého prúdu ( )

Pripojte čierny merací hrot do zásuvky “COM”. Červený merací hrot

pripojte náležite rôznym meraným hodnotám prúdu a nastavte otočný

spínač:

Meraná sila prúdu Pripojenie červeného Nastavenie

meracieho hrotu (zásuvka) otočného spínača

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Pomocou tlačidla „FUNC” nastavte funkciu striedavého prúdu ( ).

Prerušte elektrický obvod, v ktorom chcete merať prúd, a pripojte merací

hrot na body merania.

Hranica merania Rozlíšenie Presnosť

400 µA 0,1 µA ±(1,5% odchýlka + 2 digity)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(3% odchýlka + 5 digitov)

ochrana proti preťaženiu: F400 mA / 1000 V poistka pri zásuvke „µAmA”;

F10 A / 500 V poistka pri zásuvke „10A”.

rozsah merania: 50 Hz – 60 Hz

Keď nameraný prúd je väčší ako 5 A, priebežný čas merania nemôže byť

viac ako 10 sekúnd.

Meranie frekvencie

Pripojte červený merací hrot do zásuvky , čierny do zásuvky “COM”.

Nastavte otočný prepínač na funkciu „Hz%”. Tlačidlom „Hz%” nastavte

funkciu frekvencie (Hz). Pripojte merací hrot k elektrickému obvodu, v

ktorom chcete merať.

Poznámka: funkcia merania frekvencie funguje len s nastavenou auto-

matickou zmenou hraníc merania. Neprekročte hodnotu vstupného napä-

tia, lebo prístroj sa môže poškodiť!

Hranica merania Rozlíšenie Presnosť

5 Hz 0,01 Hz ±(0,5% odchýlka + 2 digity)

50 Hz 0,1 Hz

500 Hz 1 Hz

5 kHz 10 Hz

50 kHz 100 Hz

500 kHz 1 kHz

5 MHz 10 kH

vstupné napätie: 3 V AC

ochrana proti preťaženiu: 250 V DC alebo 250 V AC RMS

Meranie faktoru vyplnenia

Pripojte červený merací hrot do zásuvky , čierny do zásuvky “COM”.

Nastavte otočný prepínač na funkciu „Hz%”. Tlačidlom „Hz%” nastavte

funkciu činiteľa zaplnenia (%).Pripojte merací hrot k elektrickému obvodu,

v ktorom chcete merať.

Megjegyzés: ne lépje túl a bemeneti feszültség értéket, mert a műszer

meghibásodásához vezethet!

Rozsah merania Rozlíšenie

10 – 95 % 0,1 %

vstupné napätie 3 V AC

ochrana proti preťaženiu: 250 V DC alebo 250 V AC RMS

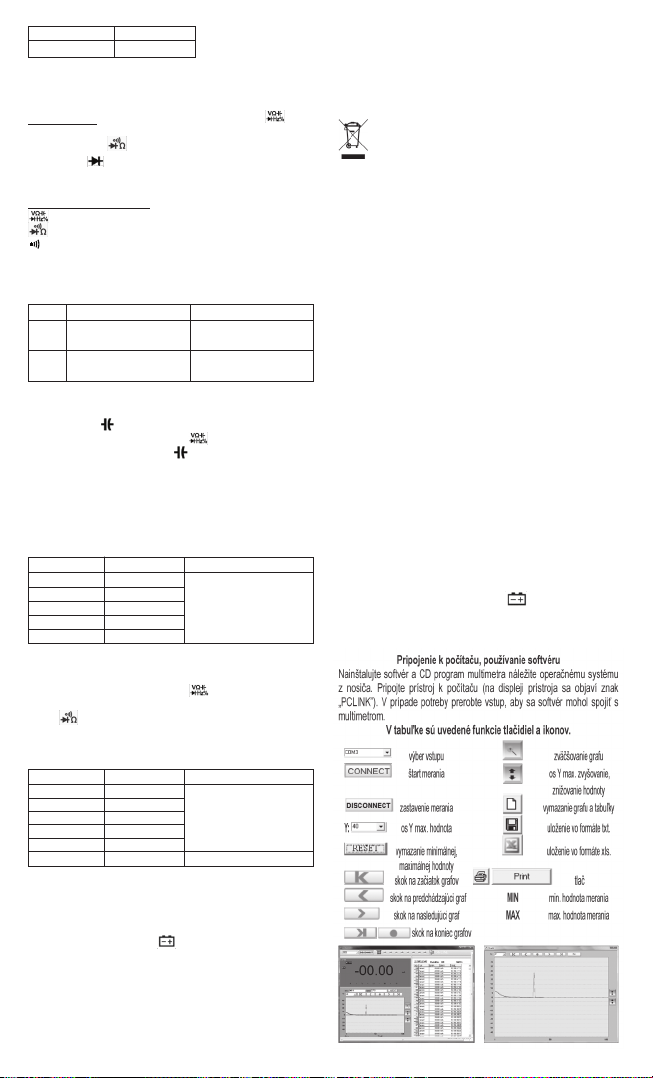

Testovanie diódy a prerušenia obvodu

Testovanie diódy: pripojte červený merací hrot do zásuvky , čierny

do zásuvky “COM” (červený merací hrot má “+” polaritu). Nastavte otočný

prepínač na pozíciu . Pomocou tlačidla „FUNC” nastavte funkciu tes-

tovania diódy ( ).Pripojte červený merací hrot na anódu diódy, čierny

merací hrot na katódu. Na displeji sa asi objaví svorkové napätie diódy.

Keď pripojenie je opačne, na displeji sa objaví nápis “OL”.

Testovanie prerušenia obvodu: pripojte červený merací hrot do zásuvky

čierny do zásuvky “COM”. Nastavte otočný prepínač na pozíciu

. Pomocou tlačidla „FUNC” nastavte funkciu testovania prerušenia (

). Meracím hrotom sa dotknite testovaného elektrického obvodu. Keď

elektrický obvod je pripojený k napájacej jednotke, tak vypnite zdroj prúdu

a vybite kondenzátory pred tým, než začnete merať. Skrat (menej ako 50

Ω) signalizuje zabudované zvukové signalizačné zariadenie.

Funkcia Rozlíšenie Okolie merania

1 mV prúd merania: okolo 1 mA

napätie naprázdno: okolo 3,3 V

pod 50 Ω signalizuje zabudované napätie naprázdno: cca. 1,2 V

zvukové signalizačné zariadenie

ochrana proti preťaženiu: 250 V DC alebo 250 V AC RMS.

Meranie kapacity ( )

Pripojte červený merací hrot do zásuvky , čierny do zásuvky “COM”.

Nastavte otočný prepínač na pozíciu . Pripojte merací hrot k elektrick-

ému obvodu. Keď elektrický obvod je pripojený k napájacej jednotke, tak

vypnite zdroj prúdu a vybite kondenzátory pred tým, než začnete merať.

Poznámka: funkcia merania kapacity funguje len s nastavenou auto-

matickou zmenou hraníc merania. Pri meraní berte do úvahy, že čím

väčšiu kapacitu (µF) meriate, multimeter potrebuje tým viac času na

presné meranie.

Hranica merania Rozlíšenie Presnosť

40 nF 10 pF ±(3,0% odchýlka + 5 digitov)

400 nF 100 pF

4 µF 1 nF

40 µF 10 nF

100 µF 100 nF

ochrana proti preťaženiu: 250 V DC alebo AC RMS

Meranie odporu (Ω)

Pripojte červený merací hrot do zásuvky , čierny do zásuvky “COM”

(červený merací hrot má polaritu “+”). Nastavte otočný prepínač na

pozíciu . Pomocou tlačidla „FUNC” nastavte funkciu merania odporu

(Ω). Keď elektrický obvod je pripojený k napájacej jednotke, tak vypnite

zdroj prúdu a vybite kondenzátory pred tým, než začnete merať..

Hranica merania Rozlíšenie Presnosť

400 Ω 0.1 Ω ±(1% odchýlka + 5 digitov)

4 kΩ 1 Ω

40 kΩ 10 Ω

400 kΩ 100 Ω

4 MΩ 1 kΩ

10 MΩ 10 kΩ ±(1.2% odchýlka + 15 digitov)

napätie otvoreného elektrického obvodu: cca. 0,4 V

ochrana proti preťaženiu: 250 V DC alebo AC RMS

Výmena batérie a poistky

Keď sa na displeji objaví znak “ ”, tak treba vymeniť batérie. Zried-

kakedy vznikne potreba výmeny poistky, problém môže spôsobiť

nesprávne používanie. Pred výmenou batérie/poistky vypnite prístroj,

vytiahnite meracie hroty. Pri výmene batérie odstráňte skrutku zo zad-

ného panelu / pri výmene poistky najprv odstráňte kryt puzdra na batérie

a skrutku zo zadného panelu, ktorá sa nachádza pod podperou prístroja.

Odstráňte kryt. Vymeňte batériu / poistku. Dbajte na správnu polaritu ba-

térií. Priskrutkujte zadný panel a kryt späť.

Upozornenie

Pred otvorením prístroja sa vždy ubezpečte, že ste meracie hroty odstrá-

nili z meraného obvodu! Priskrutkujte skrutky späť, aby prístroj fungoval

počas používania stabilne, odstránite tým nebezpečenstvo úrazu!

Príslušenstvo: • návod na použitie • merací hrot • USB prípojka •

softvér/driver CD • 9 V batéria (6F22) • krabica

Výrobok nevyhadzujte do bežného domového odpadu, sepa-

rujte oddelene, lebo môže obsahovať súčiastky nebezpečné

na životné prostredie alebo aj na ľudské zdravie!

Za účelom správnej likvidácie výrobku odovzdajte ho na mieste predaja,

kde bude prijatý zdarma, respektíve u predajcu, ktorý predáva identický

výrobok vzhľadom na jeho ráz a funkciu. Výrobok môžete odovzdať aj

miestnej organizácii zaoberajúcej sa likvidáciou elektroodbadu. Tým

chránite životné prostredie, ľudské a teda aj vlastné zdravie. Prípadné

otázky Vám zodpovie Váš predajca alebo miestna organizácia zaobera-

júca sa likvidáciou elektroodpadu.

Batérie / akumulátory nesmiete vyhodiť do komunálneho odpadu. Užívateľ

je povinný odovzdať použité batérie / akumulátory do zberu pre elektrický

odpad v mieste bydliska alebo v obchodoch. Touto činnosťou chránite

životné prostredie, zdravie ľudí okolo Vás a Vaše zdravie.

Technické údaje

• kategória merania: CAT IV 600 V a 2. stupeň požiadaviek na

znečistenie

• poistky: 6x30 mm, F 400 mA / 1000 V rýchla; 6x30 mm, F 10A / 500

V rýchla

• okolitá teplota a vlhkosť vzduchu: 0 ~ 40 ° C

• prevádzková výška: < 2000 m

• teplota a vlhkosť skladovacích priestorov: -10 ~ 50 ° C

• max. povolené napätie medzi vstupom multimetra a zemou: 600 V DC

alebo AC RMS

• displej: 4 digitový LCD

• max. hodnota na displeji: 3999

• vzorkovacia frekvencia: cca. 3 / sek.

• napájanie: 9 V batéria (6F22)

• znak merania nad hranicou: “OL” nápis na displeji

• znak polarity: objaví sa znak “-”, v prípade negatívnej polarity

• vybitá batéria: objaví sa na displeji ikona “ ”

• rozmery: 180 mm x 86 mm x 52 mm

• hmotnosť: cca. 250 g (bez batérie)

Informaţii generale

Acest multimetru digital corespunde, din construcţie, cerinţelor de siguranţă în ex-

ploatare cuprinse în standardul IEC 61010-1. În ceea ce priveşte protecţia la suprat-

ensiuni, corespunde categoriei CAT IV / 600 V, gradul de poluare al instrumentului

ind 2. Înaintea folosirii aparatului, Vă rugăm, citiţi instrucţiunile de utilizare de mai jos

şi respectaţi regulile de siguranţă în exploatare. CAT IV: măsurători efectuate asupra

surselor de joasă tensiune – de ex. contoare de curent, cutii de joncţiune, dispozitive

de protecţie primară la supratensiuni. CAT III: măsurători efectuate în clădiri şi hale

industriale – de ex. instalaţii electrice xe, cutii de distribuţie, cabluri de legătură, şine

de montaj, relee electromagnetice, cutii selective pentru protecţie la supracurenţi etc.

CAT II: măsurători în circuite electrice conectate în mod nemijlocit la reţele electrice de

joasă tensiune – de ex. aparate electrocasnice, aparate electrice portabile şi dispozitive

similare; CAT I: măsurători în circuite electrice care nu sunt conectate în mod nemijlocit

la reţele de alimentare cu tensiune electrică.

Atenţiune: Instrucţiunile de utilizare conţin informaţii şi avertismente referitoare

la exploatarea în condiţii de siguranţă, precum şi la întreţinerea aparatului. Înaintea

punerii în funcţiune a aparatului, Vă rugăm, citiţi instrucţiunile de utilizare de mai jos şi

asiguraţi-Vă că le-aţi înţeles în mod corect. Înţelegerea decitară a instrucţiunilor şi ner-

espectarea avertismentelor poate provoca accidente grave şi daune materiale. Pentru

a garanta siguranţa Dumneavoastră, Vă rugăm, folosiţi cablurile de măsurare livrate

ca accesorii ale multimetrului. Înaintea punerii în funcţiune, Vă rugăm, vericaţi starea

aparatului şi asiguraţi-Vă că nu a suferit nici o avarie.

Simboluri referitoare la siguranţă

Avertisment important!

Citiţi cele cuprinse în instrucţiunile de utilizare!

Posibilitatea prezenţei

unor tensiuni periculoase

Bornă pentru împământare

Izolaţie dublă

(clasa a II-a de protecţie la atingere)

Întreţinerea aparatului

Înaintea desfacerii carcasei aparatului sau a îndepărtării compartimentului bateriei,

îndepărtaţi cablurile de măsurare. Înaintea deschiderii multimetrului, îndepărtaţi bateria

şi convingeţi-Vă că aparatul nu este încărcat static. În acest fel, veţi putea evita de-

teriorarea componentelor multimetrului. La deschiderea multimetrului trebuie să aveţi

în vedere faptul că anumite condensatoare din componenţa acestuia pot  încărcate

la o tensiune periculoasă, chiar dacă aparatul a fost oprit. Calibrarea, întreţinerea şi

depanarea multimetrului, precum şi alte operaţiuni similare pot  efectuate doar de

către un specialist care cunoaşte cu temeinicie funcţionarea aparatului şi pericolele

electrocutării. Dacă nu veţi folosiţi multimetrul o perioadă mai îndelungată de timp,

scoateţi bateria şi depozitaţi aparatul într-o încăpere cu temperatură ambiantă şi um-

iditate relativă moderată. Dacă este necesar, înlocuiţi (după caz) siguranţele fuzibile cu

siguranţe având următorii parametri:

F1: 6x30 mm, F 400 mA / 1000 V, F2: 6x30 mm, F 10A / 500 V

Nu utilizaţi nici un fel de material sau instrument abraziv şi nici solvenţi pentru curăţarea

aparatului. Curăţaţi multimetrul cu o cârpă uşor înmuiată în apă sau într-un detergent slab.

Exploatarea aparatului

• Dacă folosiţi aparatul în zone sau incinte unde există interferenţe electromagnetice

puternice, va trebui să luaţi în considerare faptul că funcţionarea multimetrului va

putea deveni instabilă sau aparatul ar putea aşa un mesaj de eroare.

• Depăşirea limitelor superioare ale domeniilor de măsurare indicate în aceste

instrucţiuni de utilizare este interzisă.

• Utilizarea aparatului cu panoul spate demontat sau xat în mod necorespunzător este,

de asemenea, interzisă.

• În cazul măsurării rezistenţei sau capacităţii electrice a componentelor, precum şi a

vericării diodelor sau a testării continuităţii circuitelor, întrerupeţi în prealabil tensiu-

nea de alimentare a circuitelor asupra cărora veţi efectua măsurătorile şi descărcaţi

condensatoarele cu tensiune nominală înaltă.

• Procedaţi cu deosebită grijă în cazul măsurătorilor efectuate în circuitele care au în

componenţa lor conductoare fără izolaţie sau şine de montaj.

• Dacă sesizaţi vreun fenomen neobişnuit legat de funcţionarea multimetrului, va trebui

să opriţi imediat aparatul şi va trebui să-l duceţi la reparat.

• Dacă nu cunoaşteţi valoarea maximă posibilă a mărimii (electrice) pe care urmează

să o măsuraţi, vericaţi domeniul de măsurare maxim al multimetrului în cazul mărimii

respective pentru a evita situaţiile în care mărimea măsurată depăşeşte chiar şi limita

superioară a acestui domeniu şi a putea regla – în caz contrar – comutatorul rotativ

la domeniul maxim disponibil. Ori, dacă este posibil, selectaţi reglajul automat al do-

meniului de măsurare.

• Înaintea rotirii comutatorului, întrerupeţi legătura dintre terminalele de măsurare şi

circuitul vericat.

• Măsurarea rezistenţelor/rezistoarelor şi/sau testarea continuităţii circuitelor se va efec-

tua întotdeauna doar după întreruperea tensiunii de alimentare a circuitelor asupra

cărora veţi efectua măsurătorile.

• În cazul în care efectuaţi măsurători în circuitele unui receptor de televiziune sau într-

un circuit de curent alternativ, nu pierdeţi din vedere faptul că amplitudinea tensiunii

dintre punctele de măsurare poate  foarte mare şi că aceste vârfuri de tensiune pot

deteriora multimetrul.

• Pentru a evita pericolului electrocutării, procedaţi cu atenţie sporită în cazul măsurării

tensiunilor ce depăşesc valoarea de 60 V CC sau 30 V CA valoare efectivă.

• În situaţia în care pe aşajul digital apare simbolul bateriei, aceasta trebuie înlocuită

imediat. Dacă tensiunea furnizată de baterie este scăzută, pot apărea erori de

măsurare sau pot surveni diferite accidente, cum ar  electrocutarea persoanei care

lucrează cu aparatul.

• În cazul efectuării măsurătorilor, ţineţi-Vă degetele cât mai departe de bornele

aparatului.

• Utilizarea multimetrului în apropierea gazelor, vaporilor sau pulberilor care prezintă

pericol de explozie este interzisă.

• Funcţionarea corectă a aparatului trebuie vericată înaintea ecărei utilizări (de ex.

prin măsurarea unei tensiuni cunoscute).

• În cazul măsurării tensiunilor de tip CAT IV, tensiunea maximă admisibilă este de

600 V.

Descrierea generală a aparatului

Acest multimetru digital a fost prevăzut cu un aşaj cu 7 segmente (SSD) de 4 cifre.

Este destinat măsurării curentului continuu, curentului alternativ, tensiunii continue,

tensiunii alternative, frecvenţei, factorului de umplere, capacităţii şi rezistenţei electrice.

Totodată, aparatul permite vericarea diodelor sau testarea continuităţii circuitelor. O

funcţie aparte a instrumentului este detectarea fazei circuitelor electrice fără a  nevoie

de realizarea unui contact electric între aparat şi circuitul respectiv. Multimetrul este

capabil să măsoare valoarea relativă a mărimilor electrice şi să comute în mod automat

sau manual între diferitele domenii de măsurare ale acestora. De asemenea, valoarea

măsurată poate  memorată pe aşaj, acesta din urmă ind prevăzut cu iluminare de

fundal. În plus, aparatul se decuplează în mod automat după un anumit interval de

timp presetat din fabrică. Celealtă funcţie specială a instrumentului este posibilitatea de

conectare la calculator prin intermediul unui cablu cu şă USB.

Semnicaţia simbolurilor care apar pe aşaj

Funcţiile butoanelor de comandă

FUNC Dacă unei anumite poziţii a comutatorului rotativ îi corespund mai multe

funcţii secundare, selectarea funcţiei secundare dorite se va efectua prin

acţionarea acestui buton. Comutarea între funcţiile secundare permise se

face prin apăsarea repetată a butonului.

RANGE Buton pentru comutarea manuală între diferitele domenii de măsurare:

prima apăsare a butonului activează funcţia de comutare manuală urmând

ca apăsările succesive ale butonului să provoace, pe rând, comutarea la

următorul domeniu de măsurare disponibil. Pentru revenirea la comutarea

automată între domeniile de măsurare, butonul se va ţine apăsat timp de

2 (două) secunde. În cazul măsurării frecvenţelor şi a capacităţilor electrice,

reglajul domeniilor de măsurare are loc exclusiv în mod automat.

REL Memorarea valorii relative: apăsarea acestui buton provoacă memo-

rarea valorii măsurate la momentul respectiv, urmând ca pe aşaj să apară

inscripţia „REL”, iar valoarea măsurată să e ştearsă. Următoarea valoare

aşată va  o valoare relativă, comparată cu cea memorată. O nouă apăsare

a butonului sau comutarea la o altă funcţie va determina ştergerea valorii

relative.

HOLD La apăsarea acestui buton, pe aşaj se va memora valoarea măsurată la

momentul respectiv. O nouă apăsare a butonului sau comutarea la o altă

funcţie va determina ştergerea datei memorate.

Hz% Buton pentru comutarea între funcţiile de măsurare a frecvenţei / factorului

de umplere. Fiecare apăsare a butonului determină comutarea la cealaltă

funcţie.

MS 8250B Multimetru digital

baterie descărcată

polaritate negativă a mărimii de intrare

tensiune alternativă/curent alternativ

tensiune continuă/curent continuu

vericarea diodelor

testarea continuităţii circuitelor

reglajul automat al domeniului

de măsurare a fost activat

valoarea măsurată a fost memorată

REL funcţia de aşare a valorii relative

a mărimii măsurate a fost activată

% măsurarea factorului de umplere

a semnalelor digitale PWM

mV, V măsurarea tensiunii

µA, mA, A măsurarea intensităţii curentului

Ω, KΩ, MΩ măsurarea rezistenţelor/rezistoarelor

Hz, KHz, MHz măsurarea frecvenţelor

nF, µF măsurarea capacităţii electrice

PCLINK legătura dintre calculator

şi instrument a fost stabilită

La apăsarea acestui buton, iluminatul de fundal se va cupla pentru uninterval

de timp de aproximativ 20 de secunde.

Bornele de intrare

COM borna (de intrare negativă) comună pentru toate mărimile măsurate

borna (de intrare pozitivă) pentru măsurarea tensiunii, rezistenţei/

rezistoarelor, capacităţii, frecvenţei şi factorului de umplere,

precum şi pentru funcţia de vericare a diodelor

µA mA borna (de intrare pozitivă) pentru măsurarea curenţilor cu

intensitatea cuprinsă în intervalul de valori 0 – 400 mA

10 A borna (de intrare pozitivă) pentru măsurarea curenţilor cu

intensitatea cuprinsă în intervalul de valori 400 mA – 10 A

Specicaţia tehnică referitoare la precizia de măsurare

Precizia de măsurare a instrumentului este garantată – în urma calibrării acestuia –

pentru o perioadă de 12 (douăsprezece) luni în condiţiile păstrării aparatului la tem-

peraturi cuprinse între 18 şi 28°C, precum şi la o umiditate relativă cuprinsă în intervalul

0–75%.

FUNCŢII

Funcţia de economisire a bateriei

Dacă nu se efectuează nici o măsurătoare, sau nu se comută la o funcţie nouă, mul-

timetrul va trece în mod automat în starea de repaus (stand-by) după aproximativ 30

minute. Funcţia serveşte la economisirea energiei bateriei şi extinderea duratei de viaţă

a acesteia. Apăsarea oricărui buton de comandă determină revenirea la starea activă

a multimetrului.

Detectarea fazei fără realizarea contactului electric (No contact voltage, NCV)

Reglaţi comutatorul rotativ în poziţia „NCV”. Dacă apropiaţi zona senzorului (marcată

cu cifra „7” pe gură) de pe panoul frontal al instrumentului de un conductor care este

faza unui circuit electric de tensiune alternativă, indicatorul luminos (marcat cu cifra „2”

pe gură) se va aprinde şi se va emite un semnal sonor. Condiţia semnalizării: prezenţa

unei tensiuni alternative mai mari de 100 V RMS CA.

Observaţie:

Vă rugăm să nu Vă ghidaţi în exclusivitate după aparatul de măsură, deoarece con-

ductorul poate  conectat la o tensiune periculoasă şi în lipsa semnalizării de mai sus.

Detectarea fazei poate depinde de tipul de priză electrică, de grosimea izolaţiei, de

prezenţa zgomotelor de radiofrecvenţă, precum şi de alţi factori care pot invalida re-

zultatul detecţiei.

Măsurarea tensiunii continue ( )

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia aferentă

măsurării tensiunii. Selectaţi funcţia de măsurare a tensiunii continue ( ) prin

apăsarea butonului „FUNC”. Conectaţi cablurile de măsurare la circuitul vericat.

Observaţie: S-ar putea ca valorea aşată să devină instabilă, în special în cazul do-

meniului de măsurare cu limita superioară de 400 mV, în situaţia în care cablul de

măsurare nu a fost legat în mod efectiv la circuitul vericat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

400 mV 0,1 mV ±(0,8% + 3 unităţi)

4 V 1 mV ±(0,5% + 5 unităţi)

40 V 10 mV

400 V 100 mV

600 V 1 V

Impedanţa de intrare: 10 MΩ.

Protecţia la supratensiuni: 250 V CC sau o tensiune efectivă de 250 V RMS CA în

cazul domeniului de măsurare de 400 mV, respectiv 600 V CC sau o tensiune efectivă

de 600 V RMS CA în cazul domeniilor de măsurare corespunzătoare intervalului de

tensiuni 4 V – 600 V.

Tensiunea de intrare maximă admisibilă: 600 V CC.

Măsurarea curentului continuu ( )

Conectaţi cablul de măsurare de culoare neagră la borna „COM”. Conectaţi cablul de

măsurare de culoare roşie în funcţie de domeniul de valori în care se încadrează inten-

sitatea curentului care va  măsurat şi reglaţi comutatorul rotativ în mod corespunzător,

deci în maniera arătată în tabelul de mai jos:

Domeniul de valori în care se Borna la care trebuie Poziţia în care

încadrează intensitatea conectat cablul de măsurare trebuie adus

curentului care va  măsurat de culoare roşie comutatorul rotativ

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Selectaţi funcţia de măsurare a curentului continuu ( ) prin apăsarea butonului

„FUNC”. Întrerupeţi circuitul în care doriţi să efectuaţi măsurătoarea şi conectaţi ca-

blurile de măsurare la punctele în care aţi întrerupt circuitul (unde doriţi să efectuaţi

măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

400 µA 0,1 µA ±(0,8% + 2 unităţi)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(1,2% + 2 unităţi)

Protecţia la suprasarcină: siguranţă fuzibilă F400 mA / 1000 V – în cazul bornei „µAmA”;

siguranţă fuzibilă F10 A / 500 V – în cazul bornei „10 A”. Dacă intensitatea curentului

măsurat depăşeşte 5 A, durata măsurării continue nu va depăşi 10 secunde.

Măsurarea valorii efective a tensiunii alternative ( )

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia aferentă

măsurării tensiunii. Selectaţi funcţia de măsurare a tensiunii alternative ( ) prin

apăsarea butonului „FUNC”. Conectaţi cablurile de măsurare la circuitul vericat.

Observaţie: S-ar putea ca valorea aşată să devină instabilă, în special în cazul do-

meniului de măsurare cu limita superioară de 400 mV, în situaţia în care cablul de

măsurare nu a fost legat în mod efectiv efectiv la circuitul vericat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

400 mV 0,1 mV ±(1% + 5 unităţi)

4 V 1 mV ±(0,8% + 5 unităţi)

40 V 10 mV

400 V 100 mV

600 V 1 V ±(1,2% + 3 unităţi)

Impedanţa de intrare: 10 MΩ.

Tensiunea de intrare maximă admisibilă: 600 V RMS CA.

Intervalul frecvenţelor de măsurare: 50 Hz – 60 Hz.

Măsurarea valorii efective a curentului alternativ ( )

Conectaţi cablul de măsurare de culoare neagră la borna „COM”. Conectaţi cablul

de măsurare de culoare roşie în funcţie de domeniul de valori în care se încadrează

valoarea efectivă a curentului alternativ care va  măsurat şi reglaţi comutatorul rotativ

în mod corespunzător, deci în maniera arătată în tabelul de mai jos:

Domeniul de valori în care se Borna la care trebuie Poziţia în care

încadrează intensitatea conectat cablul de măsurare trebuie adus

curentului care va  măsurat de culoare roşie comutatorul rotativ

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Selectaţi funcţia de măsurare a curentului alternativ ( ) prin apăsarea butonului

„FUNC”. Întrerupeţi circuitul în care doriţi să efectuaţi măsurătoarea şi conectaţi ca-

blurile de măsurare la punctele în care aţi întrerupt circuitul (unde doriţi să efectuaţi

măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

400 µA 0,1 µA ±(1,5% + 2 unităţi)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(3% + 5 unităţi)

Protecţia la suprasarcină: siguranţă fuzibilă F400 mA / 1000 V – în cazul bornei

„µAmA”; siguranţă fuzibilă F10 A / 500 V – în cazul bornei „10 A”. Intervalul frecvenţelor

de măsurare: 50 Hz – 60 Hz. Dacă intensitatea curentului măsurat depăşeşte 5 A,

durata măsurării continue nu va depăşi 10 secunde.

Măsurarea frecvenţelor

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia „Hz%”, după

care selectaţi funcţia de măsurare a frecvenţei (Hz) cu ajutorul butonului „Hz%”.

Conectaţi cablurile de măsurare la circuitul vericat.

Observaţie: În cazul măsurării frecvenţelor, reglajul domeniilor de măsurare are loc ex-

clusiv în mod automat. Depăşirea limitei superioare a intervalului tensiunilor de intrare

este interzisă, deoarece poate conduce la defectarea instrumentului!

Domeniul de măsurare Rezoluţia Precizia de măsurare

5 Hz 0,01 Hz ±(0,5% + 2 unităţi)

50 Hz 0,1 Hz

500 Hz 1 Hz

5 kHz 10 Hz

50 kHz 100 Hz

500 kHz 1 kHz

5 MHz 10 kHz

Tensiunea de intrare: 3 V CA.

Protecţia la supratensiuni: 250 V CC sau 250 V RMS CA.

Măsurarea factorului de umplere a semnalelor digitale cu modulare în durată/

lăţime a impulsurilor (Pulse Width Modulation, PWM)

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia „Hz%”, după

care selectaţi funcţia de măsurare a factorului de umplere (%) cu ajutorul butonului

„Hz%”. Conectaţi cablurile de măsurare la circuitul vericat.

Observaţie: Depăşirea limitei superioare a intervalului tensiunilor de intrare este

interzisă, deoarece poate conduce la defectarea instrumentului!

Domeniul de măsurare Rezoluţia

0 – 95 % 0,1 %

Tensiunea de intrare: 3 V CA.

Protecţia la supratensiuni: 250 V CC sau 250 V RMS CA.

Vericarea diodelor şi testarea continuităţii circuitelor

Vericarea diodelor: Conectaţi cablul de măsurare de culoare roşie la borna „

”, iar cablul de măsurare de culoare neagră la borna „COM”. (Polaritatea

predenită a cablului de culoare roşie este pozitivă: „+”.) Reglaţi comutatorul rotativ

în poziţia „ ”, după care selectaţi funcţia de vericare a diodelor ( ) prin

apăsarea butonului „FUNC”. Conectaţi cablul de culoare roşie la anodul diodei care

urmează să e vericată, iar cablul de culoare neagră la catod. În urma acestor

operaţiuni, multimetrul va aşa cu aproximaţie tensiunea de polarizare (directă)

a diodei. Dacă aţi conectat cablurile de măsurare cu polaritatea inversă, pe aşaj

va apărea mesajul „OL”.

Testarea continuităţii circuitelor: Conectaţi cablul de măsurare de culoare roşie la

borna „ ”, iar cablul de măsurare de culoare neagră la borna „COM”. Reglaţi co-

mutatorul rotativ în poziţia „ ”, după care selectaţi funcţia de testare a continuităţii

circuitelor ( ) prin apăsarea butonului „FUNC”. Atingeţi cu terminalele cablurilor

de măsurare circuitul vericat. Dacă circuitul este legat la o sursă de alimentare cu

tensiune electrică, decuplaţi tensiunea de alimentare şi descărcaţi condensatoarele

înaintea începerii măsurătorii. În caz de scurtcircuit (rezistenţă electrică inferioară

valorii de 50 Ω), aparatul va emite un semnal sonor.

Funcţia Rezoluţia Condiţiile de măsurare

1 mV Intensitatea curentului de măsurare: aproximativ 1 mA.

Tensiunea de mers în gol: aproximativ 3,3 V.

La o rezistenţă electrică Tensiunea de mers în gol: aproximativ 1,2 V.

inferioară valorii de 50 Ω,

aparatul va emite un semnal sonor.

Protecţia la suprasarcină: 250 V CC sau 250 V RMS CA.

Măsurarea capacităţii electrice ( )

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia „ ”.

Conectaţi cablurile de măsurare la circuitul vericat. În cazul în care condensatorul care

va  măsurat face parte dintr-un circuit, scoateţi circuitul de sub tensiune şi descărcaţi

toate condensatoarele din componenţa acestuia înaintea începerii măsurătorii.

Observaţie: În cazul măsurării capacităţii electrice, reglajul domeniilor de măsurare

are loc exclusiv în mod automat. Cu ocazia acestor măsurători, luaţi în considerare

faptul că timpul de măsurare de care multimetrul are nevoie pentru a efectua o

măsurătoare precisă, creşte cu mărimea capacităţii electrice măsurate (dacă aceasta

este de ordinul microfarazilor, µF).

Domeniul de măsurare Rezoluţia Precizia de măsurare

40 nF 10 pF ±(3,0% + 5 unităţi)

400 nF 100 pF

4 µF 1 nF

40 µF 10 nF

100 µF 100 nF

Protecţia la suprasarcină: 250 V CC sau 250 V RMS CA.

Măsurarea rezistenţelor/rezistoarelor (Ω)

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. (Polaritatea predenită a cablului de culoare roşie

este pozitivă: „+”.) Reglaţi comutatorul rotativ în poziţia „ ”, după care selectaţi

funcţia de măsurare a rezistenţei electrice (Ω) prin apăsarea butonului „FUNC”. Dacă

rezistorul care va  măsurat face parte dintr-un circuit, scoateţi circuitul de sub tensi-

une şi descărcaţi toate condensatoarele din componenţa acestuia înaintea începerii

măsurătorii.

Domeniul de măsurare Rezoluţia Precizia de măsurare

400 Ω 0,1 Ω ±(1% + 5 unităţi)

4 kΩ 1 Ω

40 kΩ 10 Ω

400 kΩ 100 Ω

4 MΩ 1 kΩ

10 MΩ 10 kΩ ±(1,2% + 15 unităţi)

Tensiunea aplicată circuitului deschis: aproximativ 0,4 V.

Protecţia la supratensiune: 250 V CC sau 250 V RMS CA.

Înlocuirea bateriei şi a siguranţelor fuzibile

Dacă pe aşaj apare simbolul iconograc „ ”, va trebui să schimbaţi bateria.

Siguranţele fuzibile vor trebui înlocuite doar în cazuri rare, de regulă în urma unor erori

comise în exploatarea aparatului. Înaintea schimbării bateriei sau a siguranţei, opriţi

multimetrul şi îndepărtaţi cablurile de măsurare. În cazul schimbării bateriei, desfaceţi

şurubul de pe panoul din spate al aparatului, iar în cazul schimbării siguranţei îndepărtaţi

prima dată capacul compartimentului bateriei, după care deşurubaţi din panoul spate

al multimetrului şi şurubul de sub braţul de xare al instrumentului. Scoateţi capacul

aparatului de măsură. Schimbaţi bateria/siguranţa. Aveţi grijă să respectaţi polaritatea

corectă a bateriei. Fixaţi capacele cu ajutorul şuruburilor aferente.

Avertismente

Înaintea deschiderii aparatului, asiguraţi-Vă că aţi întrerupt legătura electrică dintre

terminalele de măsurare ale multimetrului şi circuitul vericat!

Înşurubaţi la loc şuruburile panoului din spate pentru a asigura funcţionarea stabilă a

multimetrului şi a evita posibilele accidente!

Accesorii: • instrucţiunile de utilizare • cablurile de măsurare • cablul cu şe USB

• CD-ul cu programul utilitar şi driver-ul multimetrului • 1 buc. baterie de 9 (6F22) •

cutia multimetrului

Colectați în mod separat echipamentul devenit deșeu, nu-l aruncați în

gunoiul menajer, pentru că echipamentul poate conține și componente

periculoase pentru mediul înconjurător sau pentru sănătatea omului !

Echipamentul uzat sau devenit deșeu poate  predat nerambursabil la locul de

vânzare al acestuia sau la toți distribuitorii care au pus în circulație produse cu

caracteristici și funcționalități similare. Poate  de asemenea predat la punctele de

colectare specializate în recuperarea deșeurilor electronice.Prin aceasta protejați

mediul înconjurător, sănătatea Dumneavoastră și a semenilor. În cazul în care aveți

întrebări, vă rugăm să luați legătura cu organizațiile locale de tratare a deșeurilor. Ne

asumăm obligațiile prevederilor legale privind pe producători și suportăm cheltuielile

legate de aceste obligații.

Bateriile şi acumulatorii nu pot  tartaţi împreună cu deşeurile menajere. Utilizatorul

are obligaţia legală de a preda bateriile / acumulatorii uzaţi sau epuizaţi la punctele

de colectare sau în comerţ. Acest lucru asigură faptul că bateriile / acumulatorii vor

 trataţi în mod ecologic.

Date tehnice

• Categoria de supratensiune: CAT IV / 600 V, gradul de poluare 2.

• Siguranţe fuzibile: siguranţă rapidă 6x30 mm, F 400 mA / 1000 V; siguranţă rapidă

6x30 mm, F 10 A / 500 V.

• Temperatura ambiantă de funcţionare a aparatului: 0 – 40°C.

• Altitudinea de funcţionare: < 2000 m.

• Temperatura ambiantă de depozitare a aparatului: -10 – 50° C.

• tárolási hőmérséklet és páratartalom: -10 ~ 50 ° C

• Tensiunea maximă admisibilă între borna de intrare pozitivă a aparatului şi pământ

(borna „COM”) este de 600 V CC sau o tensiune efectivă de 600 V RMS CA.

• Aşajul: aşaj digital LCD de 4 cifre, valoarea maximă aşabilă ind 3999.

• Viteza de eşantionare: aproximativ 3 eşantioane/secundă (3 Hz).

• Tensiunea de alimentare: 1 buc. baterie de 9 V (6F22).

• Semnalizarea depăşirii limitei superioare a domeniului de măsurare: apariţia me-

sajului „OL” pe aşaj.

• Semnalizarea polarităţii inverse: apariţia semnului „–” pe aşaj în caz de polaritate

negativă.

• Semnalizarea descărcării bateriei: apariţia simbolului iconograc „ ” pe aşaj.

• Dimensiunile aparatului: 180 mm x 86 mm x 52 mm.

• Masa: aproximativ 250 g (fără baterie).

MS 8250B Digitalni multimetar

SRB

Osnovne informacije

Ovaj multimetaj je projektovan tako da odgovara bezbednosnim zahte-

vima standarda IEC 61010-1. Zadovoljava kategorije merenja 600V

CAT IV i 2 stepenom zahtevu zagađenja. Pre upotrebe ovog instru-

menta pročitajte uputstvo i držite se opisanih bezbednosnih mera. CAT

IV: merenja kod niskonaponskih napajanja. Primer: merač potrošnje,

razvodne kutije, uređaji se prvostepenom zaštitom prenapona. CAT III:

merenja u objektima, pogonima. Primer: stacionarni uređaji, razvodne

table, povezivanje, sinski razvodnici, preklopnici, uređaji za zaštitu od

velike struje, razvodne kutije, itd. CAT II: merenja u strujnim krugovima

koji su direktno povezani na niskonaponsku mrežu. Primer: kućni

uređaji, prenosni uređaji. CAT I: merenja u strujnim krugovima koji nisu

direktno povezani na niskonaponsku mrežu.

Pažnja! Uputstvo sadrži informacije o bezbednom rukovanju,

održavanju i napomenama. Pre upotrebe pročitajte i protumačite uput-

stvo. Nerazumevanje napisanog uputstva može da ima teške posledice

i štete. Radi vaše bezbednosti molimo vas da koristite merne kablove

koji su priloženi uz ovaj multimetar. Molimo vas da se pre svake up-

otrebe uverite da uređaj i merni kablovi nisu oštećeni.

Simboli sigurnosti

Bitna upozorenje!

Pročitajte napisano u uputstvo do kraja!

Prisustvo opasnog

napona

Uzemljenje

Dvostruka izolacija

(II. klasa zaštite)

Održavanje

Pre skidanja omota instrumenta ili pre skidanje držača baterija izvucite

merne kablove. Pre otvaranja instrumenta izvadite bateriju, uverite se

da nema statičkog elektriciteta radi bezbednosti električnih kompone-

nata instrumenta. Pre otvaranja instrumenata trebate znati da je možda

ostao opasan napon u nekim napunjenim kondenzatorima, čak i onda

ako je instrumenat isključen. Kalibraciju, održavanje ili popravku mul-

timetra sme da radi samo stručno lice koje poznaje sastavne delove

multimetra i sasvim je svestan opasnosti od strujnog udara. Ukoliko

duže vreme ne koristite multimetar izvadite bateriju i ne skladištite je na

visokim temperaturama ili gde je visoka vlažnost vazduha. Po potrebi

menjajte topljive osigurače prema sledećim parametrima:

F1: 6x30 mm, F 400 mA / 1000 V, F2: 6x30 mm, F 10A / 500 V

Na uređaju ne primenjujte nikakva agresivna hemijska i mehanička

sredstva. Za čišćenje koristite samo vlažnu krpu ili blagi deterdžent.

U toku upotrebe

• Ako se multimetar koristi u jakom elektromagnetnom polju znajte da me-

renje ne mora biti uvek tačno i moguće je do dođe do greške u merenju.

• Nikada ne pekoračujte bezbedne granične vrednosti koje su opisane

u uputstvu.

• Urađaj nikada ne koristite bez zadnjeg poklopca, omota kada je ras-

tavljena. Mereni strujni krug isključite iz struje i ispraznite kondenza-

tore ukoliko merite otpor, prekid, diodu ili kapacitet.

• Budite pažljivi kada radite sa golim provodnicima i šinama.

• Ukoliko primetiti bilo kakvu nepravilnost pri merenju multimetar treba

odmah isključiti i treba ga popraviti.

• Ukoliko merene vrednosti nisu poznate merenje treba početi sa

najvećeg opsega merenja, ili birajte automatsko biranje opsega.

• Pre promene mernog opsega uvek odsranite merne kablove sa me-

renog strujnog kruga.

• Nikada ne vršite merenja otpora ili prekida u strujnom krugu koji je

pod naponom.

• Obratite pažnju da se uređaj može pokvariti kada se vrše meranja

na nekim mernim tačkama na TV-u ili uređajima koji mogu da imaju

napon sa velikom amplitudom.

• Da bi sprečili strujni udar budite pažljivi ako se vrše merenja ako je

napon veći od 60 V DC ili efektivnioh 30V AC.

• Ako se pojavi simbol baterije na displeju bateriju odmah treba za-

meniti. Merenje sa slabom baterijom može prouzrokovati netačna

merenja, greške i u krajnjem slučaju i strujni udar.

• Prilikom merenja prste držite dalje od mernih tačaka, priključaka i

metalnih predmeta.

• Multimetar ne koristite u eksplozivnom okruženju u prisustvu gasa,

pare, prašine koja može da eksplodira.

• Radi pravilnog merenja pre upotrebe uvek testirajte uređaj (primer: sa

poznatom vrednošću napona).

• U slučaju merenja CAT IV napona, napon ne sme da bude veći od

600 Volti.

Opšti opis

Ovaj multimetar je opremljen displejom sa 4 cifre sa 7 segmenata.

Upotrebljivo za merenje jednosmerne, naizmenične struje i napomna,

otpora, frekvencije, kapaciteta, faktora ispune, ispitivanje diode i

prekida. Funkcija bezkontaktnog ispitivanja faze. Pogodan je za rela-

tivna merenja poseduje pozadinsko osvettljenje i moguće je manualna

ili automatska promena mernog opsega. Merena verdnost se može

sačuvati na displeju. Automatsko isključenje. Ovaj multimetar se može

priključiti na računar preko USB kabela.

Tasteri

FUNC Ako su na odrđenom položaju obrtnog prekidača dostupne

više funkcija ovim se tasterom može odabrati željenu funkc-

iju. Pritiskanjem tastera se menjaju dostupne funkcije.

RANGE Manualna promena merog opsega: ovim se tasterom

manuelno bira merni opseg, svakim pritiskom tatera će biti

dostupan drugi merni opseg. Za povratak na automatski

merni opsek taster treba držati pritisnuto 2 sekunde.

REL Relativna vrednost. Pritiskom tastera se na tenutak

memoriše merena vrednost „REL” i displej se nulira, nakon

toga će se prikazati odnos vrednosti između memorisane i

trenutne merene vrednosti. Ponovnim pritiskom tastera ili

promenom funkcije briše se relativna merena vrednost.

HOLD Ovim tasterom se može sačuvati merena vrednost na

displeju. Ponovnim pritiskom tastera ili promenom funkcije

briše se podatak.

Hz% Taster za frekvencija/koecijent ispune. Funkcije se biraju

pritiskanjem tastera.

Pozadinsko osvetljenje, nakon pritiska

tastera radi oko 20 sekundi.

Simboli na displeju

prazna baterija

obrnuti ulazni polaritet

naizmenični napon/

naizmenična struja

jednosmerni napon/

jednosmerna struja

ispitivanje diode

ispitivanje prekida

automatski merni opseg

čuvanje merene vrednosti

REL čuvanje relativnih vrednosti

% koecijent ispune

mV, V merenje napona

µA, mA, A merenje struje

Ω, KΩ, MΩ merenje otpora

Hz, KHz, MHz merenje frekvencije

nF, µF merenje kapaciteta

PCLINK veza sa računarom

Utičnice na uređaju

COM zajednička utičnica za sve merene vrednosti (COM)

(negativni pol)

napon, otpor, kapacitet, frekvencija, koecijent ispune i

ispitivanje diode (pozitivni pol)

µA mA struja (0 - 400 mA), ulaz (pozitivni pol)

10 A struja (400 mA -10 A) ulaz (pozitivni pol)

Tačnost

Nakon kalibracije, tačnost je obezbeđen godinu dana: temperatura

okoline od 18 ° do C 28 °, ne veća relativna vlažnost vazduha od 0%

do 75%.

FUNKCIJE

Funkcija za štednju baterije

Da bi baterija što duže trajala multimetar će se automatski isključiti

ukloliko se ne vrši merenje. Automatsko isključenje se aktivira nakon

isteka 30 minuta. Ponovnim pritiskom tastera ponovo se uljučuje.

Bezkontaktno ispitivanje faze (NCV)

Obrtni prekidač postavite u položaj „NCV”. Ukoliko se površina koja je

označena na skici 7. približi provodniku koja je pod naponom oglasiće

se zvučni i svetlosni signal (sica 2.). Uslovi signala: napon treba da je

veći od 110 V AC RMS.

Napomena: Nemojte se oslanjati samo na instrument, može da se desi

da i bez signala instrumenta ipak bude napona u provodniku. Osetlji-

vost zavisi od utičnice koja se ispituje, provodnika, debljine materijala,

rediofrekventnih smetnji. Ove okolnosti mogu da učine ispitivanje

nevažećim.

Merenje jednosmernog napona ( )

Crveni merni kabel priključite u utičnicu , crni u “COM” utičnicu.

Obrtni prekidač postavite u položaj za merenje napona. Tasterom

„FUNC” odaberite funkciju merenja jednosmernog napona ( ).Pipal-

ice mernih kablova postavite na mereni strujni krug.

Napomena: moguće je nestabilan ispis (pre svega u opsegu 400 mV)

na displeju dok multimetar nije priključen na strujni krug.

Merni opseg Rezolucija Tačnost

400 mV 0,1 mV ±(0,8% odstupanje + 3 digita)

4 V 1 mV ±(0,5% odstupanje + 5 digita)

40 V 10 mV

400 V 100 mV

600 V 1 V

Ulazna impedansa: 10 MΩ

Zaštita od prenapona: kod opsega 400 mV: 250 V DC ili AC RMS,

kod opsega 4 V – 600 V: 600 V DC ili AC RMS

Maksimalni ulazni napon: 600 V DC

Merenje jednosmerne struje ( )

Crni merni kabel priključite u “COM” utičnicu. Zavisno od merene vred-

nosti crveni merni kabel priključite u odgovarajuću utičnicu u podesite

obrtni prekidač:

Merena struja Utičnica za crveni Položaj

merni kabel obrtnog prekidača

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Tasterom „FUNC” odaberite merenje jednosmerne vrednosti (

). Prekinite strujni krug u kojem želite meriti struju i na merne tačke

postavite pipalice.

Merni opseg Rezolucija Tačnost

400 µA 0,1 µA ±(0,8% odstupanje + 2 digita)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(1,2% odstupanje + 2 digita)

Zaštita od preopterećenja: F400 mA / 1000 V osigurač kod „µAmA” ”

utičnice; F10 A / 500 V osigurač kod „10 A” utičnice.

Ukoliko je merena struja slučajno veća od 5A dužina merenje ne sme

da bude duža od 10 sekundi.

Merenje naizmeničnog napona ( )

Crveni merni kabel priključite u utičnicu , crni u “COM” utičnicu.

Obrtni prekidač postavite u položaj za merenje napona. Tasterom

„FUNC” odaberite funkciju merenja naizmeničnog napona ( ).Pi-

palice mernih kablova postavite na mereni strujni krug. Napomena:

moguće je nestabilan ispis (pre svega u opsegu 400 mV) na displeju

dok multimetar nije priključen na strujni krug.

Merni opseg Rezolucija Tačnost

400 mV 0,1 mV ±(1% odstupanje + 5 digita)

4 V 1 mV ±(0,8% odstupanje + 5 digita)

40 V 10 mV

400 V 100 mV

600 V 1 V ±(1,2% odstupanje + 3 digita)

Ulazna impedansa: 10 MΩ

Maksimalni ulazni napon: 600 V AC RMS

Merni opseg: 50 Hz - 60 Hz

Merenje naizmenične struje ( )

Crni merni kabel priključite u “COM” utičnicu. Zavisno od merene vred-

nosti crveni merni kabel priključite u odgovarajuću utičnicu i podesite

obrtni prekidač:

Merena struja Utičnica za crveni Položaj

merni kabel obrtnog prekidača

0 – 4 mA µA mA

4 – 400 mA µA mA

0,4 – 10 A 10 A

Tasterom „FUNC” odaberite funkciju ( ). Prekinite strujni krug u

kojem želite meriti struju i na merne tačke postavite pipalice.

Merni opseg Rezolucija Tačnost

400 µA 0,1 µA ±(1,5% odstupanje + 2 digita)

4 mA 1 µA

40 mA 10 µA

400 mA 100 µA

10 A 10 mA ±(3% odstupanje + 5 digita)

Zaštita od preopterećenja: F400 mA / 1000 V osigurač kod „µAmA”

utičnice; F10 A / 500 V osigurač kod „10 A” utičnice. Merni opseg: 50 Hz

– 60 Hz. Ukoliko je merena struja slučajno veća od 5A dužina merenje

ne sme da bude duža od 10 sekundi.

Merenje frekvencije

Crveni merni kabel priključite u utičnicu , crni u “COM” utičnicu.

Obrtni prekidač postavite u „Hz%” položa. Tasterom „Hz%” odaberite

funkciju (Hz). Pipalice mernih kablova postavite na mereni strujni krug.

Napomena: merenje ferekvencije radi samo u automatskom režimu

promene mernog područja. ne prekoračite dozvoljene vrednosti

ulaznog napona, to dovodi do kvara multimetra!

Merni opseg Rezolucija Tačnost

5 Hz 0,01 Hz ±(0,5% odstupanje + 2 digita)

50 Hz 0,1 Hz

500 Hz 1 Hz

5 kHz 10 Hz

50 kHz 100 Hz

500 kHz 1 kHz

5 MHz 10 kHz

Ulazni napon: 3 V AC

Zaštita od prenapona: 250 V DC ili 250 V AC RMS

Merenje koecijenta ispunjenosti

Crveni merni kabel priključite u utičnicu , crni u “COM” utičnicu.

Obrtni prekidač postavite u položaj „Hz%”. Tasterom „Hz%” odaberite

funkciju (%).Pipalice mernih kablova postavite na mereni strujni krug..

Napomena: ne prekoračite dozvoljene vrednosti ulaznog napona, to

dovodi do kvara multimetra!

Merni opseg Rezolucija

10 – 95 % 0,1 %

Ulazni napon: 3 V AC

Zaštita od preopterećenja: 250 V DC ili 250 V AC RMS

Ispitivanje diode i prekida

Ispitivanje diode: Crveni merni kabel priključite u utičnicu , crni u

“COM” utičnicu. (crvena pipalica je “+” pol). Obrtni prekidač postavite

u položaj. Tasterom „FUNC” namestite funkciju ( ).Crvenu pi-

palicu stavite na anodu diode, crnu pipalicu na katodu. Na displeju će

se moći očitati prag provođenja. Pri obrnutom priključenju ispis je „OL”

Ispitivanje prekida: Crveni merni kabel priključite u utičnicu , crni

u “COM” utičnicu. Obrtni prekidač postavite u položaj. Tasterom

„FUNC” namestite funkciju ( ).Pipalice postavite na mereni stru-

jni krug. Ukoliko je strujni krug povezan sa nekim ispravljačem prvo

isključite napajanje, i ispraznite kondenzatore. Ukoliko je kratak spoj

(manji, od 50 Ω), oglašava se zvučni signal.

Funkcija Rezolucija Merno okruženje

1 mV Struja merenja: oko 1 mA

Napon praznog hoda: oko 3,3 V

Ispod 50 Ω oglašava se Napon praznog hoda: oko 1,2 V

zvučni signal

Zaštita od preopterećenja: 250 V DC ili 250 V AC RMS

Merenje kapaciteta ( )

Crveni merni kabel priključite u utičnicu , crni u “COM” utičnicu.

Obrtni prekidač postavite u položaj. Pre postavljanja pipalice na

strujni krug, isključite uređaj koji ispitujete i ispraznite kondenzatore.

Napomena: merenj kapaciteta radi samo u automatskom režimu

promene mernog područja.

Prilikom merenja obratite pažnju da se ukuliko mere veće vrednosti

(µF) za tačno merenje je potrebno nekoliko sekundi.

Merni opseg Rezolucija Tačnost

40 nF 10 pF ±(3,0% odstupanje + 5 digita)

400 nF 100 pF

4 µF 1 nF

40 µF 10 nF

100 µF 100 nF

Zaštita od preopterćenja: 250 V DC ili AC RMS

Merenje otpora (Ω)

Crveni merni kabel priključite u utičnicu , crni u “COM” utičnicu

(crvena pipalica je “+” pol). Obrtni prekidač postavite u položaj.

Tasterom „FUNC” namestite funkciju (Ω). Ako je mereni otpornik u stru-

jnom krugu prvo isključite napajanje, i ispraznite kondenzatore.

Merni opseg Rezolucija Tačnost

400 Ω 0.1 Ω ±(1% odstupanje + 5 digita)

4 kΩ 1 Ω

40 kΩ 10 Ω

400 kΩ 100 Ω

4 MΩ 1 kΩ

10 MΩ 10 kΩ ±(1.2% odstupanje + 15 digita)

Napon u otvorenom strujnom krugu: oko 0,4 V

Zaštita od prenapona: 250 V DC ili AC RMS.

Zamena baterije i osigurača

Ako se na displeju pojavi ikonica “ ” potrebno je zameniti bateriju.

Zamena osigurača je retka i uglavnom potiče iz neke greške prilikom

merenja. . Pre početka zamene baterije ili osigurača prvo isključite

uređaj i izvadite merne kablove. Za zamenu baterije/osigurača izvadite

šaraf sa zadnje strane multimetra, prilikom zamene osigurača prvo

odstranite poklopac baterije i šaraf koji je ispod naslona. Skinite pok-

lopac. Zamenite bateriju/osigurač. Pazaći na polaritet postavite bateriju

i sklopite multimetar.

Napomena

Pre nego što se uređaj rastavi uvek se uverite da su merni kablovi

skinuti sa strujnog kruga! Nakon sklapanja uvek vratite šarafe da bi

uređaj bio stabilan i bezbedan za rad!

U prilogu: • uputstvo za upotrebu • merni kablovi sa pipalicama •

USB kabel • program/drajver CD • baterija 9 V (6F22) • kutija

Uređaje kojima je istekao radni veka sakupljajte posebno,

ne mešajte ih sa komunalnim otpadom, to oštećuje životnu

sredinu i može da naruši zdravlje ljudi i životinja!

Ovakvi se uređaji mogu predati na reciklažu u prodavnicama gde ste ih

kupili ili prodavnicama koje prodaju slične proizvode. Elektronski otpad

se može predati i određenim reciklažnim centrima. Ovim štitite oko-

linu, svoje zdravlje i zdravlje svojih sunarodnika. U slučaju nedoumica

kontaktirajte vaše lokalne reciklažne centre. Prema važećim propisima

prihvatamo i snosimo svu odgovornost.

Istrošeni akumulatori i baterije ne smeju se tretirati sa ostalim otpadom

iz domaćinstva. Korisnik treba da se stara o pravilnom bezbednom

odlaganju istrošenih baterija i akumulatora. Ovako se može štititi

okolina, obezbediti da se baterije i akumulatori budu na pravilan način

reciklirani.

Tehnički podaci

• kategorija merenja: CAT IV 600 V i 2 stepeno zagađenje

• osigurači: 6x30 mm, F 400 mA / 1000 V brzi; 6x30 mm, F10 A / 500

V brzi

• temperatura okoline i vlažnost vazduha: 0 ~ 40 ° C

• visina rada: < 2000 m

• temperatura skladištenja: -10 ~ 50 ° C

• maksimalni ulazni napon:: 600 V DC vagy AC RMS

• displej: 4 cifara LCD

• displej: LCD, do 3999 brojeva

• brzina osvežavanja: oko 3/sek.

• napajanje: 9 V baterija (6F22)

• simbol prilikom prekoračenja mernog opsega: na displeju “OL”

• ispis polariteta: na displeju “-” u slučaju obrnutog polariteta

• prazna baterija: na displeju “ ”

• dimenzije: 180 mm x 86 mm x 52 mm

• masa: oko 250 g (sa baterijom)

Table of contents

Languages:

Other Somogyi Multimeter manuals

Somogyi

Somogyi VC 830L User manual

Somogyi

Somogyi home SMA 8229 User manual

Somogyi

Somogyi M 92X User manual

Somogyi

Somogyi VC 830L User manual

Somogyi

Somogyi SMA MAS 830 User manual

Somogyi

Somogyi SMA 64 User manual

Somogyi

Somogyi Home SMA 92 User manual

Popular Multimeter manuals by other brands

East Tester

East Tester ET3260 user manual

Brymen

Brymen BM805s user manual

METREL

METREL MD 9220 user manual

APPA

APPA 67 user manual

Emos

Emos M0320 manual

Keysight

Keysight U1281A quick start guide

Rigol

Rigol DM3068 user guide

Tense

Tense EM-07 user manual

Mastech

Mastech my68 user manual

Velleman

Velleman DVM892N user manual

Chauvin Arnoux

Chauvin Arnoux C.A 5210 G user manual

Victor

Victor 81D Operation manual

YSI

YSI YSI-ProDSS quick start guide

multicomp pro

multicomp pro MP730119 user manual

MW TOOLS

MW TOOLS MWM100 manual

Fluke

Fluke 8520A Operator's manual

Chauvin Arnoux

Chauvin Arnoux C.A 5003 user manual

Maxwell

Maxwell 25201 user manual

Somogyi Home MS 8250B User manual

Popular Multimeter manuals by other brands
