Somogyi Home sma 92 User manual

bedienungsanleitung

eredeti használati utasítás

návod na použitie

manual de utilizare

uputstvo za upotrebu

navodilo za uporabo

instruction manual

SMA 92

Made for

Europe



EN - Front panel

1. LC display

2. save maximum value button

3. backlight

4. save reading button

5. function selector switch

6. selector knob

7. V,µA,mA,Ω,Hz, input socket

8. “COM” (common) input socket

9. 10 A current measurement socket

DE - Frontplatte

1. LC-Anzeige

2. Maximalwert erfassen

3. Hintergrundbeleuchtung

4. Hold-Taste zum Festhalten des Messwertes

5. Funktionsumschalter

6. Drehschalter

7. V, µA, mA, Ω, Hz, Eingangsbuchse

8. „COM” (gemeinsame) Eingangsbuchse

9. 10 A-Buchse für Strommessungen

HU - Előlap

1. LC kijelző

2. maximum érték rögzítése

3. háttérvilágítás

4. mért érték rögzítése

5. funkcióváltó

6. forgókapcsoló

7. V, µA, mA, Ω, Hz, bemeneti aljzat

8. „COM” (közös) bemeneti aljzat

9. 10 A-es árammérő aljzat

SK - Predný panel

1. LC displej

2. uloženie maximálnej hodnoty

3. podsvietenie

4. uloženie nameranej hodnoty

5. prepínač funkcie

6. otočný spínač

7. V,µA,mA,Ω,Hz, vstupná zásuvka

8. „COM” (spoločná) vstupná zásuvka

9. 10 A zásuvka na meranie prúdu

RO - Panoul frontal

1. aşaj LCD

2. memorarea valorii maxime

3. iluminării de fundal

4. memorarea valorii măsurate

5. selectarea funcţiei dorite

6. comutatorul rotativ

7. borna de intrare „V, µA, mA, Ω, Hz, ”

8. borna de intrare (comună) „COM”

9. borna pentru măsurarea 10 A

SRB - Prednja ploča

1.LC displej

2.Memorisanje maksimalne merene vrednosti

3.Pozadinsko osvetljenje

4.Čuvanje merene vrednosti na displeju

5.Prekida za odabir funkcije

6.Obrtni prekidač

7.Utičnice V,µA,mA,Ω,Hz,

8.„COM” utičnica (zajednička)

9.Utičnica za merenje 10 A

SLO - Sprednja plošča

1.LC zaslon

2.ohranjanje maksimuma izmerjene vrednosti

3.vsebuje osvetlitev ozadja

4.Ohranjanje merjene vrednosti na zaslonu

5.Sikalo za izbiro r funkcije

6.Vrtljivo stikalo

7.Vtičnice V,µA,mA,Ω,Hz,

8.„COM” Vtičnica (SKUPNA )

9.vtičnica za merjenje 10 A

Simboli na zaslonu

SMA 92 Digital multimeter

Overview: This digital multimeter was designed with a view to comply with

the safety requirements of standard IEC 61010-1. Compliant with the 600

V CAT II measurement category. Before using this instrument, please read

the instruction manual and observe the relevant safety precautions. CAT II:

Measurements on circuits that are directly connected to low voltage circuits.

For example, measurements on household appliances, portable devices

and similar equipment. CAT I: Measurements on electric circuits that are

not directly connected to mains.

Warning! These operating instructions contain the information and

warnings required for the safe use and maintenance of the unit. Read

and understand the instructions for use before using the device. Failure to

understand the instructions or observe the warnings can result in serious

personal injury or property damage. For your safety, please use the probe

cable included with the multimeter. Before use, please check that your mul-

timeter is intact and serviceable.

Important warning Read the

contents of the instruction manual.

alternating current

direct current

grounding

double grounding (Contact protection class II)

fuse protected. Please replace according to the

instructions for use.

Maintenance

In order to split the outer shell of the multimeter or remove the battery

compartment rst unplug the probe cable. Before opening the multimeter,

remove the battery and check that there is no static electricity charge pre-

sent to ensure that the multimeter’s components are not damaged. Before

opening the multimeter, you should be aware that dangerous voltage may

be present in some of the capacitors even if the device is switched off.

The calibration, maintenance and servicing of the multimeter should only

be performed by a specialist who is completely familiar with the operation

of the multimeter and the shock hazard involved. If not planning to use the

multimeter for an extended period of time, please remove the battery and

avoid storing the unit in excessively warm or humid environments. If neces-

sary, replace the fuse with one matching the parameters below:

F1: 5x20 mm, F 250 mA / 250 V

F2: 6x30 mm, F10 A / 250 V

Do not use any abrasives or solvents on the device. Only use a damp cloth

or mild detergent for cleaning the unit.

During Use

• If the unit is used near strong electromagnetic interference, please note

that the multimeter’s operation can become unstable or it may indicate

malfunction.

• Never exceed the safety limits which are specied in the instructions for

each measurement range.

• Never use the unit without its rear panel fully attached.

• Remove from circuit and discharge the high voltage capacitors before

measuring resistance, interruption, diodes or capacity.

• Be very careful when working with bare cables or bus bars.

• If any irregular operation is detected on the multimeter, immediately switch

it off and have it serviced.

• If the value to be measured is unknown, check the highest possible

measurement range on the multimeter, or whenever possible, select the

automatic measurement range mode.

• Before turning the limit selection switch, disconnect the probe cable from

the measurement circuit.

• Never perform resistance or interruption measurements on energized

circuits.

• When performing measurements on TV sets or circuits with high AC,

always remember that there might be high amplitude voltage on the test

points, which can damage the multimeter.

• If the voltage to be tested exceeds the effective value of 60 V DC or 30 V

AC, work carefully in order to avoid sustaining an electric shock.

• If the battery symbol appears on the display, the battery must be replaced

immediately. Low battery voltage may result in measurement errors, elec-

tric shock, or even injury.

• Keep your ngers away from the connecting sockets.

• Do not use the multimeter in the presence of ammable gas, vapours

or dust.

• Before each use, check the unit in order to ensure proper operation (e.g.,

using a known voltage source).

• When performing CAT II and CAT III voltage measurements, the voltage

may not exceed 600 V, respectively.

General description

This instrument features a 3½ digit, 7-segment display. It can be used to

measure direct current, alternating current, DC voltage, AC voltage, resis-

tance, frequency, diodes and interruption. Capable of saving the maximum

value measured, has background illumination, and automatically switches

measurement ranges. The reading can be saved on the display. Switches

off automatically.

Display symbols

low battery

–

negative input polarity

AC voltage/alternating current

DC voltage/direct current

diode test

interruption test

automatic measurement range change

reading saved

maximum value saved

mV, V voltage measurement

µA, mA, A current measurement

Ω, KΩ, MΩ resistance measurement

KHz frequency measurement

Pushbuttons

FUNC If more than one secondary function is available at

any given dial setting, this pushbutton can be used

to toggle them. Each push of the button shifts

to the next function.

MAX Pressing this button will store the highest value

measured during measurement on the display.

This is also indicated by a symbol.

Pressing the button again will clear all data,

and the multimeter will exit the function.

Note: The actual value is not the peak value.

HOLD Pressing this button will store the measured reading

on the display. Pressing the button again or changing

functions will cause the instrument to clear the data.

Backlight: Keep the button pressed for 1 second.

Input sockets

COM Common (COM) socket for all quantities to be

measured (negative)

voltage, resistance, current, frequency,

and diode tester input (positive)

10A Current (200 mA - 10 A) input (positive)

FEATURES

Battery saver function

In order to conserve power, the multimeter automatically switches off after

approx. 15 minutes if no measurement is performed or function is changed.

This is indicated by 5 short beeps 1 minute before switching off then the

unit switches off with a beep.

DC voltage measurement ( )

Connect the red probe cable to the socket, and the black one

to the “COM” socket. Set the dial to the DC voltage position. Connect the

measurement probes to the circuit to be measured.

Note: The reading can be unstable, especially in the 200 mV measurement

range, if the probe cable is not connected to the circuit being measured.

Measurement limit Resolution Accuracy

200 mV 0.1 mV ±(0.5% offset + 2 digits)

2 V 1 mV

20 V 10 mV

200 V 100 mV

600 V 1 V ±(0.8% offset + 2 digits)

Overload protection: Use of air-gap (for voltages over 1500 V)

DC measurement ( )

Connect the black probe cable to the “COM” socket. Connect the red

probe cable and set the selector dial according to the current values to

be measured:

Current to be Red probe cable connection Dial setting

measured (socket)

0 – 2 mA

2 – 200 mA

0.2 – 10 A 10 A

Use the “FUNC” pushbutton to set the DC ( ) function. Interrupt the circuit

whose current is to be measured then connect the probe to the points to

be measured.

Measurement limit Resolution Accuracy

200 µA 0.1 µA ±(1.5% offset +3 digits)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Overload protection: an F250 mA / 250 V fuse at the socket and

an F10 A/250 V fuse at the “10A” socket. Max input current: socket:

250 mA DC or AC RMS; at “10A” socket: 10 A DC or AC RMS.

If the measured current is greater than 5 A, the duration of continuous

measurement should not exceed 10 seconds, and at least 5 minute should

elapse between two measurements.

Measurement of AC voltage ( )

Connect the red probe cable to the socket, and the black one to

the “COM” socket.

Set the dial to the AC voltage position. Connect the measurement probes

to the circuit to be measured.

Note: The reading can be unstable, especially in the 200 mV measurement

range, if the probe cable is not connected to the circuit being measured.

Measurement limit Resolution Accuracy

2 V 1 mV ±(1% offset + 3 digits)

20 V 10 mV

200 V 100 mV

600 V 1 V ±(1.2% offset + 3 digits)

Overload protection: Use of air-gap (for voltages over 1500 V)

Measuring range: 40 Hz- 200 Hz

Measurement of AC ( )

Connect the black probe cable to the “COM” socket. Connect the red

probe cable and set the selector dial according to the current values to

be measured:

Current to be Red probe cable connection Dial setting

measured (socket)

0 – 2 mA

2 – 200 mA

0.2 – 10 A 10 A

Use the “FUNC” pushbutton to set the AC ( ) function. Interrupt the cir-

cuit whose current is to be measured then connect the probe to the points

to be measured.

Measurement limit Resolution Accuracy

200 µA 0.1 µA ±(1.5% offset + 4 digits)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Overload protection: an F250 mA / 250 V fuse at the socket and an

F10 A/250 V fuse at the “10A” socket. Max input current: socket:

250 mA DC or AC RMS; at “10A” socket: 10 A DC or AC RMS. If the mea-

sured current is greater than 5 A, the duration of continuous measurement

should not exceed 10 seconds, and at least 5 minute should elapse be-

tween two measurements.

Measuring range: 40 Hz – 400 Hz

Frequency measurement

Connect the red probe cable to the socket, and the black one to the

“COM” socket. Set the dial to the “Hz” function. Connect the measurement

probe to the circuit to be measured.

Measurement limit Resolution Accuracy

20 kHZ 10 Hz ±(1.5% offset +5 digits)

Input signal level: min. 500 mV

Diode and interruption testing

Diode testing: Connect the red probe cable to the socket, and the

black one to the “COM” socket (the red probe is for “+” polarity). Set the dial

to the position. Use the “FUNC” pushbutton to set the diode testing (

) function. Connect the red probe cable to diode’s anode, and the black

one to its cathode. The display will show the diode’s approximate forward

voltage. If the connection is reversed, “OL” will appear in the display. Inter-

ruption testing: Connect the red probe cable to the socket, and the

black one to the “COM” socket. Set the dial to the position. Use the

“FUNC” pushbutton to set the interruption testing ( ) function. Connect

the measurement probe to the circuit to be tested. If the circuit is connected

to a power source, switch of the power source and discharge the capaci-

tors before starting measurement. Short-circuits (less than 100 Ω) will be

indicated by the built-in buzzer.

Function Resolution Measuring environment

1 mV Measurement current: approx. 1 mA

Idle voltage: approx. 1.48 V

The built-in buzzer will Idle voltage less than 500 mV

activate below 100 Ω

Resistance measurement (Ω)

Connect the red probe cable to the socket, and the black one to

the “COM” socket. (The red probe cable is “+” polarity). Set the dial to

the “Ω” position. If the resistor to be measured is connected to a circuit,

switch of the power source and discharge the capacitors before starting

measurement.

Measurement limit Resolution Accuracy

200 Ω 0.1 Ω ±(0.8% offset + 2 digits)

2 kΩ 1 Ω

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ ±(1.0% offset + 2 digits)

20 MΩ 10 kΩ

Battery and fuse replacement

If the “ ” icon appears on the display, the batteries require replac-

ing. The fuse only needs to be replaced rarely due to errors associated

with use. Prior top replacing the battery/fuse, turn off the instrument and

unplug the probe cables. For battery replacement, use a screwdriver to

remove the screw from the rear panel. For fuse replacement rst remove

the instrument from its case then remove the screws from the rear panel.

Replace the battery/fuse. Observe the correct polarity. Replace the cover

and tighten the screws.

Warning:

Before opening the instrument, make sure that the probe cable has been

removed from the measuring circuit.

Replace and tighten the screws so that the device operates in a stable

manner during use and accident hazards are avoided.

Accessories: • instructions for Use • probe cable • 9 V (6F22) battery

• case

Waste equipment must not be collected separately or dis-

posed of with household waste because it may contain com-

ponents hazardous to the environment or health.

Used or waste equipment may be dropped off free of charge at the point

of sale, or at any distributor which sells equipment of identical nature and

function. Dispose of product at a facility specializing in the collection of elec-

tronic waste. By doing so, you will protect the environment as well as the

health of others and yourself. If you have any questions, contact the local

waste management organization. We shall undertake the tasks pertinent to

the manufacturer as prescribed in the relevant regulations and shall bear

any associated costs arising.

Batteries, whether alkaline or rechargeable, must not be handled together

with regular household waste. It is the legal obligation of the product’s user

to dispose of batteries at a nearby collection center or at a retail shop.

This ensures that the batteries are ultimately neutralized in an environment-

friendly way.

Specications

• measurement category: CAT III 600 V

• fuses: 5x20 mm, F 250 mA / 250 V quick blow; 5x20 mm, F 10 A / 250

V quick blow

• ambient temperature and humidity: 0 – 40 °C (<80% relative humidity)

• display: 3 1/2 digit LCD display

• overload protection: PTC protection (in resistance and frequency mea-

surement)

• power supply: 9 V (6F22) battery

• reading over measurement limit: “OL” appears in the display window.

• polarity indication: “-” is displayed for negative polarity.

• exhausted battery: “ “ icon appears on the display.

• dimensions: 140 mm x 67 mm x 30 mm

• weight: approx. 112 g

SMA 92 Digitalmultimeter

Allgemeines: Dieses Digitalmultimeter ist so konzipiert, dass es die Sicher-

heitsanforderungen der Norm IEC 61010-1 erfüllt. Es entspricht der Messkat-

egorien 600 V CAT II. Lesen Sie diese Bedienungsanleitung vor dem Einsatz

des Gerätes durch und beachten Sie die einschlägigen Sicherheitsvorschrif-

ten. CAT II: Messungen an Stromkreisen, die eine direkte Verbindung mit dem

Niederspannungsnetz haben. z.B. Messung von Haushaltsgeräten, tragbare

Elektrogeräten und ähnlichen Anlagen. CAT I: Messungen an Stromkreisen,

die keine direkte Verbindung zum Netz haben

Achtung! Die Bedienungsanleitung enthält die für den sicheren

Einsatz und Wartung erforderlichen Informationen und Warnhinweise.

Lesen Sie und interpretieren Sie die Bedienungsanleitung vor der

Benutzung des Geräts. Fehlendes Verständnis der Anweisungen und

Nichtbeachtung der Warnhinweise können zu schweren Personen- und

Sachschäden führen. Bitte benutzen Sie die dem Multimeter beigefügten

Messkabel für Ihre Sicherheit. Überprüfen Sie sie vor der Benutzung und

vergewissern Sie sich von der Intaktheit des Gerätes.

Sicherheitshinweise

Wichtiger Hinweis! Lesen

Sie die Bedienungsanleitung!

Wechselstrom

Gleichstrom

Erdung

Schutzisolierung (Schutzklasse II)

Absicherung mit einer Schmelzsicherung,

Austausch laut Bedienungsanleitung

Betrieb

Zum Öffnen der Außenverkleidung des Multimeters oder zum Entfernen

des Batteriefachs vorher Messkabel trennen. Vor dem Öffnen des

Multimeters Batterie entfernen und auf statische Elektrizität prüfen, um

Schäden an den Multimeterkomponenten vorzubeugen. Vor dem Öffnen

des Multimeters müssen Sie beachten, dass gefährliche Hochspannun-

gen selbst bei ausgeschaltetem Zustand an einigen Kondensatoren des

Multimeters anliegen können. Kalibrierung, Wartung, Instandsetzung

und sonstige Maßnahmen am Multimeter dürfen nur von Fachkräften

vorgenommen werden, die mit dem Multimeter und der Stromschlagge-

fahr vollkommen vertraut sind. Bei längerem Nichtgebrauch Batterie

aus dem Multimeter entnehmen und bei der Lagerung Umgebung mit

hohen Temperaturen bzw. Luftfeuchtigkeit vermeiden. Bei Bedarf

Schmelzsicherung gegen ein Ersatzstück mit den folgenden Parametern

austauschen:

F1: 5x20 mm, F 250 mA / 250 V, F2: 6x30 mm, F10 A / 250 V

Benutzen Sie keine Schleifmittel oder Lösemittel am Gerät. Reinigen Sie

das Gerät nur mit einem feuchten Tuch oder mildem Reiniger.

Betrieb

• Beim Einsatz des Gerätes in der Nähe bedeutender elektromagnetischer

Interferenz sollten Sie beachten, dass die Funktion des Multimeters instabil

werden oder Fehler anzeigen könnte.

• Überschreiten Sie nie die Sicherheitsgrenzwerte nach den Vorgaben der

Bedienungsanleitung für jeden Messbereich.

• Vor der Messung von Widerstand, Unterbrechung, Diode oder Kapazität

Stromkreis von der Spannungsquelle trennen und Hochspannungskonden-

satoren entladen.

• Gehen Sie bei der Arbeit mit blanken Leitungen oder Schienen immer sehr

vorsichtig vor.

• Bei ungewöhnlichen Erscheinungen am Multimeter ist das Multimeter unver-

züglich auszuschalten und instand zu setzen.

• Bei unbekannten Messwerten den höchsten verfügbaren Messbereich am

Multimeter anwählen beziehungsweise wo es möglich ist, Betriebsart mit

automatischer Messbereichsauswahl einschalten.

• Vor dem Umschalten des Messbereichswahlschalters Messkabel aus dem

Messkreis entfernen.

• Führen Sie nie Widerstands- oder Unterbrechungsmessungen an strom-

beaufschlagten Kreisen durch.

• Bei Messungen am Fernseher oder an Wechselstromkreisen sollten Sie

stets beachten, dass Durchgangsspannungen mit hoher Amplitude, die das

Multimeter beschädigen, an den Testpunkten vorkommen können.

• Überschreitet die zu prüfende Spannung den Wert von 60 V DC oder 30 V

AC effektiv, so ist eine sorgfältige Arbeitsweise zur Vermeidung von Strom-

schlag erforderlich.

• Ist das Batteriesymbol an der Anzeige ersichtlich, so ist die Batterie unver-

züglich zu ersetzen. Niedrige Batteriespannung kann zu Messfehlern, mögli-

cherweise zum Stromschlag oder Personenschäden führen.

• Halten Sie Ihre Finger bei der Messung von den Anschlussbuchsen fern.

• Benutzen Sie das Multimeter nicht in der Nähe von explosionsgefährlichem

Gas, Dampf oder Staub.

• Überprüfen Sie das Gerät für die richtige Funktion vor dem Gebrauch immer

(z.B. mit einer bekannten Spannungsquelle).

• Bei der Messung von Spannungen der Kategorie CAT II darf die Span-

nung 1000 Volt nicht überschreiten; bei der Messung von Spannungen der

Kategorie CAT III darf die Spannung 600 Volt nicht überschreiten.

Allgemeine Beschreibung

Dieses Digitalmultimeter ist mit einer 3 ½-stelligen 7-Segment-Anzeige

ausgeführt. Es kann für die Messung von Gleichstrom, Wechselstrom,

Gleichspannung, Wechselspannung, Widerstand, Frequenz, Dioden

und Unterbrechung benutzt werden. Das Gerät hält den gemessenen

Höchstwert fest, verfügt über eine Hintergrundbeleuchtung und wechselt

automatisch zwischen den Messbereichen. Der Messwert kann an der

Anzeige festgehalten werden. Automatische Ausschaltung.

Anzeigesymbole

niedrige Batteriespannung

–

negative Eingangspolarität

Wechselspannung/Wechselstrom

Gleichspannung/Gleichstrom

Diodentest

Unterbrechungsprüfung

automatische Messbereichsumschaltung

Messwert festgehalten

Maximalwert festgehalten

mV, V Spannungsmessung

µA, mA, A Strommessung

Ω, KΩ, MΩ Widerstandsmessung

KHz Frequenzmessung

Drucktasten

FUNC Sind mehrere Unterfunktionen in einer bestimmten

Position des Drehschalters verfügbar, so erlaubt

diese Drucktaste eine Wahl unter den Funktionen.

Bei jedem Tastendruck wird die nächste Funktion aktiviert.

MAX Der erfasste Höchstwert wird auf Tastendruck auf

der Anzeige festgehalten. Zusätzlich wird das Symbol

angezeigt. Bei erneuter Betätigung der Taste wird der Wert

gelöscht und die Funktion verlassen.

Hinweis: der Istwert entspricht nicht dem Höchstwert.

HOLD Der Messwert kann per Tastendruck an der Anzeige

festgehalten werden. Bei erneuter Betätigung der

Taste oder bei einem Funktionswechsel

wird der Wert gelöscht.

Hintergrundbeleuchtung: Taste für eine Sekunde

gedrückt halten.

Eingangsbuchsen

COM gemeinsame Buchse (COM) für alle Messgrößen (negativ)

Eingang für Spannung, Widerstand,

Strom, Frequenz und Diodentester (positiv)

10 A Eingang für Strom (200 mA -10 A) (positiv)

FUNKTIONEN

Energiesparfunktion

Um Energie zu sparen, schaltet sich das Multimeter – wenn keine Mes-

sung und kein Funktionswechsel erfolgen – nach dem Ablauf von ca.

15 Minuten automatisch aus. Eine Minute vor dem Ausschalten ertönen

5 kurze Piepsignale, anschließend schaltet sich das Gerät mit einem

Tonsignal aus.

Gleichspannung messen ( )

Schließen Sie das rote Messkabel an die Buchse „ “ und das

schwarze an die Buchse „COM“ an. Stellen Sie den Drehschalter en-

tsprechend der Funktion Gleichspannung ein. Schließen Sie die Messka-

bel an den zu messenden Stromkreis an. Bemerkung: instabile Anzeigen

sind möglich, vor allem im 200 mV-Messbereich, wenn das Messkabel

nicht mit dem Messkreis verbunden ist.

Messbereich Auösung Genauigkeit

200 mV 0,1 mV ±(0,5 % Abweichung + 2 Stellen)

2 V 1 mV

20 V 10 mV

200 V 100 mV

600 V 1 V ±(0,8 % Abweichung + 2 Stellen)

Überlastschutz: Funkenstrecke (für Spannungen über 1500 V)

Gleichstrom messen ( )

Schließen Sie das schwarze Messkabel an die Buchse „COM“ an.

Schließen Sie das rote Messkabel entsprechend den unterschiedlichen

Stromgrößen an und stellen Sie den Drehschalter ein:

Zu messende Anschluss (Buchse) Position des

Stromstärke des roten Messkabels Drehschalters

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Aktivieren Sie die Funktion Gleichstrom ( ) mit der Drucktaste „FUNC“.

Unterbrechen Sie den Stromkreis, in dem eine Strommessung vorgenom-

men werden soll und verbinden Sie die Messkabel mit den Messstellen.

Messbereich Auösung Genauigkeit

200 µA 0,1 µA ±(1,5 % Abweichung +3 Stellen)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Überlastschutz: F250 mA / 250 V Sicherung an der -Buchse; F10

A / 250 V-Sicherung an der „10 A”-Buchse.

Maximaler Eingangsstrom: an der Buchse : 250 mA DC oder AC

RMS; an der „10 A“-Buchse: 10 A DC oder AC RMS

Überschreitet der gemessene Strom 5 A, so darf die ununterbrochene

Messzeit nicht mehr als 10 Sekunden betragen und es sollten mindes-

tens 5 Minuten zwischen zwei Messungen vergehen.

Wechselspannung messen ( )

Schließen Sie das rote Messkabel an die Buchse „ “ und das

schwarze an die Buchse „COM“ an.

Stellen Sie den Drehschalter in die Position Wechselspannung. Schließen

Sie die Messkabel an den zu messenden Stromkreis an.

Bemerkung: instabile Anzeigen sind möglich, vor allem im 200 mV-Mess-

bereich, wenn das Messkabel nicht mit dem Messkreis verbunden ist.

Messbereich Auösung Genauigkeit

2 V 1 mV ±(1 % Abweichung + 3 Stellen)

20 V 10 mV

200 V 100 mV

600 V 1 V ±(1,2 % Abweichung + 3 Stellen)

Überlastschutz: Funkenstrecke (für Spannungen über 1500 V)

Messbereich: 40 Hz - 200 Hz

Wechselstrom messen ( )

Schließen Sie das schwarze Messkabel an die Buchse „COM“ an.

Schließen Sie das rote Messkabel entsprechend den unterschiedlichen

Stromgrößen an und stellen Sie den Drehschalter ein:

Zu messende Anschluss (Buchse) des roten Position

Stromstärke Messkabels des Drehschalters

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Aktivieren Sie die Funktion Wechselstrom ( ) mit der Drucktaste

„FUNC“. Unterbrechen Sie den Stromkreis, in dem eine Strommes-

sung vorgenommen werden soll und verbinden Sie die Messkabel mit

den Messstellen.

Messbereich Auösung Genauigkeit

200 µA 0,1 µA ±(1,5 % Abweichung + 4 Stellen)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Überlastschutz: F250 mA / 250 V Sicherung an der Buchse; F10

A / 250 V-Sicherung an der „10 A”-Buchse.

Maximaler Eingangsstrom: an der Buchse : 250 mA DC oder AC

RMS; an der „10 A“-Buchse: 10 A DC oder AC RMS

Überschreitet der gemessene Strom 5 A, so darf die ununterbrochene

Messzeit nicht mehr als 10 Sekunden betragen und es sollten mindes-

tens 5 Minuten zwischen zwei Messungen vergehen.

Messbereich: 40 Hz – 400 Hz

Frequenz messen

Schließen Sie das rote Messkabel an die Buchse und das

schwarze an die Buchse „COM“ an. Stellen Sie den Drehschalter en-

tsprechend der Position „Hz“ ein. Verbinden Sie die Messkabel mit dem

zu messenden Stromkreis.

Messbereich Auösung Genauigkeit

20 kHz 10 Hz ±(1,5 % Abweichung +5 Stellen)

Eingangssignalpegel: min. 500 mV

Dioden- und Unterbrechungsprüfung

Diodenprüfung: Schließen Sie das rote Messkabel an die Buchse

und das schwarze an die Buchse „COM“ an (rotes Messkabel entspricht

der „+“-Polarität) Stellen Sie den Drehschalter in die Position . Aktiv-

ieren Sie die Funktion Diodenprüfung ( ) mit der Drucktaste „FUNC“.

Verbinden Sie das rote Messkabel mit der Anode der Diode und das

schwarze Messkabel mit der Katode. Die ungefähre Durchlassspannung

der Diode wird angezeigt. Ist die Diode verkehrt angeschlossen, so wird

„OL“ angezeigt.

Unterbrechungsprüfung: Schließen Sie das rote Messkabel an die

Buchse und das schwarze an die Buchse „COM“ an. Stel-

len Sie den Drehschalter in die Position . Aktivieren Sie die

Funktion Unterbrechungsprüfung ( ) mit der Drucktaste „FUNC“.

Verbinden Sie die Messkabel mit dem zu prüfenden Stromkreis. Ist

der Stromkreis mit einem Netzgerät verbunden, so ist die Stromquelle

vor Beginn des Messvorgangs auszuschalten und Kondensatoren sind

zu entladen. Bei Kurzschluss (weniger als 100 Ω) ist der eingebaute

Summer hörbar.

Funktion Auösung Messumgebung

1 mV Messstrom: ca. 1 mA

Leerlaufspannung: ca. 1,48 V

Unter 100 Ω ist der Die Leerlaufspannung

eingebaute Summer hörbar beträgt weniger als 500 mV

Widerstand messen (Ω)

Schließen Sie das rote Messkabel an die Buchse und das

schwarze an die Buchse „COM“ an (rotes Messkabel entspricht der

„+“-Polarität). Stellen Sie den Drehschalter in die Position „Ω”. Ist der

zu messende Widerstand mit einem Stromkreis verbunden, so ist die

Stromquelle vor Beginn des Messvorgangs auszuschalten und Konden-

satoren sind zu entladen.

Messbereich Auösung Genauigkeit

200 Ω 0,1 Ω ±(0,8 % Abweichung + 2 Stellen)

2 kΩ 1 Ω

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ ±(1,0 % Abweichung + 2 Stellen)

20 MΩ 10 kΩ

Batterie und Sicherung ersetzen

Wird das Symbol „ “ angezeigt, so ist der Austausch der Batterie er-

forderlich. Der Austausch der Sicherung ist selten erforderlich, Probleme

könnten durch Bedienungsfehler verursacht werden. Vor dem Austausch

der Batterie/Sicherungen Messgerät ausschalten und Messkabel abtren-

nen. Bei Batterietausch Schrauben der Rückwand lösen. Bei Austausch

der Sicherung zuerst Gerät aus dem Etui entnehmen und anschließend

Schrauben der Rückwand lösen. Ersetzen Sie die Batterie/Sicherung.

Beachten Sie die richtige Polarität der Batterie. Befestigen Sie die Rück-

wand erneut mit den Schrauben.

Warnung

Vergewissern Sie sich vor dem Öffnen des Geräts immer, dass Messka-

bel vom Messkreis getrennt sind. Verschrauben Sie wieder die Schrauben

für eine stabile Funktion des Gerätes, um Unfallgefahr zu vermeiden.

Zubehör: • Bedienungsanleitung • Messkabel • 9 V-Batterie (6F22)

• Etui

Sammeln Sie Altgeräte getrennt, entsorgen Sie sie keines-

falls im Haushaltsmüll, weil Altgeräte auch Komponenten

enthalten können, die für die Umwelt oder für die menschli-

che Gesundheit schädlich sind!

Gebrauchte oder zum Abfall gewordene Geräte können an der Verkauf-

sstelle oder bei jedem Händler, der vergleichbare oder funktionsgleiche

Geräte verkauft, kostenlos abgegeben oder an eine Spezialsammelstelle

für Elektroabfälle übergeben werden. Damit schützen Sie die Umwelt,

Ihre eigene Gesundheit und die Ihrer Mitmenschen. Bei Fragen wenden

Sie sich bitte an den örtlichen Abfallentsorgungsträger. Wir übernehmen

die einschlägigen, gesetzlich vorgeschriebenen Aufgaben und tragen die

damit verbundenen Kosten.

Die Batterien / Akkus dürfen nicht mit dem normalen Hausmüll zusam-

men behandelt werden. Der Verwender ist gesetzlich dazu verpichtet,

gebrauchte, entladene Batterien/ Akkus am Sammelort des Wohnortes

oder im Handel abzugeben. So ist es zu sichern, dass die Batterien /

Akkus umweltschonend entsorgt werden.

Technische Daten

• Messkategorie: CAT III 600 V

• Sicherungen: 5x20 mm, F 250 mA / 250 V, ink; 5x20 mm, F 10 A /

250 V, ink

• Umgebungstemperatur und Feuchtigkeit: 0 ~ 40 °C (< 80 % relative

Luftfeuchtigkeit)

• Anzeige: 3 1/2-stellige LCD-Anzeige

• Überlastschutz: PTC-Schutz (bei Widerstands- und Frequenzmes-

sung)

• Stromversorgung: 9 V-Batterie (6F22)

• Überlaufanzeige: „OL“ wird angezeigt

• Polaritätsanzeige: „-“ zeigt eine negative Polarität an

• Batterie leer: das Symbol „ “ wird angezeigt

• Abmessungen: 140 mm x 67 mm x 30 mm

• Gewicht: ca. 112 g

SMA 92 Digitális multiméter

Általános információk: Ezt a digitális multimétert úgy tervez-

ték, hogy megfeleljen az IEC 61010-1 szabvány biztonsági

követelményeinek. Megfelel a 600 V CAT II mérési kategóriának.

Mielőtt ezt a műszert használja, olvassa el a használati útmutatót,

és tartsa szem előtt a vonatkozó biztonsági előírásokat. CAT II:

mérések olyan áramkörökben, amelyek közvetlenül csatlakoznak

a kisfeszültségű áramkörökre. Pl.: háztartási cikkek, hordozható

eszközök és hasonló berendezések mérése. CAT I: mérések

olyan elektromos áramkörben, amelyek közvetlenül nem csatla-

koznak a hálózathoz.

Figyelem! A használati utasítás a biztonságos használathoz

és a karbantartáshoz szükséges információkat és gyelmezte-

téseket tartalmazza. Olvassa el és értelmezze a használati utasí-

tást a készülék használata előtt. Az utasítások meg nem értése és

a gyelmeztetések be nem tartása súlyos sérüléseket és károkat

okozhat. Saját biztonsága érdekében, kérjük, használja azt a

mérőzsinórt, amelyet a multiméterhez kap. Használat előtt kérjük,

ellenőrizze, és győződjön meg arról, hogy az eszköz sértetlen.

Biztonsági jelzések:

Fontos gyelmeztetés! Olvassa el a

használati utasításban foglaltakat!

Váltóáram

Egyenáram

Földelés

Kettős szigetelés (II. érintésvédelmi osztály)

Olvadóbiztosítékkal védett, csere használati

utasítás szerint.

Karbantartás:

A multiméter külső borításának megbontásához vagy az el-

emtartó eltávolításához, először húzza ki a mérőzsinórt. Mielőtt

kinyitná a multimétert, vegye ki az elemet, és győződjön meg

arról, hogy nincs statikus elektromosság, annak érdekében,

hogy a multiméter alkatrészei ne sérüljenek. Mielőtt kinyitná a

multimétert, tudnia kell, hogy veszélyes feszültség maradhatott

a multiméter néhány kondenzátorában, még akkor is, ha ki van

kapcsolva. A multiméter kalibrálását, karbantartását, javítását és

egyéb műveleteket csak olyan szakember végezheti, aki teljesen

tisztában van a multiméterrel és az áramütés veszélyével. Ha a

multimétert hosszabb ideig nem használja, vegye ki az elemet,

és ne tárolja magas hőmérsékletű, ill. páratartalmú környezetben.

Ha szükséges, cserélje ki az olvadóbiztosítékot az alábbiakban

meghatározott paraméterűre: F1: 5x20 mm, F250 mA / 250 V;F2:

5x20 mm, F10 A / 250 V. Ne használjon semminemű csiszolóesz-

közt vagy oldószert az eszközön. A tisztításhoz csak nedves

törlőruhát vagy gyengéd mosószert használjon.

Használat közben:

• Ha a készüléket jelentős elektromágneses interferencia közelé-

ben használja, vegye gyelembe, hogy multiméter működése

instabillá válhat, vagy hibát jelezhet.

• Soha ne lépje túl a biztonsági határértékeket, melyeket a

használati útmutató mérési intervallumonként meghatároz.

• Soha ne használja az eszközt a hátsó borítás és a teljes rög-

zítés nélkül.

• Húzza ki az áramkörből és süsse ki a nagyfeszültségű konden-

zátorokat mielőtt ellenállást, szakadást, diódát vagy kapacitást

mérne.

• Legyen nagyon óvatos, amikor csupasz vezetékkel vagy sínek-

kel dolgozik.

• Ha bármilyen szokatlan jelenséget észlel a multiméteren, a mul-

timétert azonnal ki kell kapcsolni, és meg kell javítani.

• Ha a mérendő érték ismeretlen, ellenőrizze a lehetséges legma-

gasabb méréshatárt a multiméteren, illetve ahol lehetséges,

válassza az automatikus mérési tartomány módot.

• Mielőtt elfordítaná a méréshatárváltó kapcsolót, távolítsa el a

mérőzsinórt a mérőáramkörből.

• Soha ne végezzen ellenállás vagy szakadásmérést áram alatt

lévő áramköröknél.

• Amikor méréseket folytat a TV-n vagy váltóáramú áramkörökön,

mindig emlékezzen arra, hogy lehet magas amplitúdójú átmenő

feszültség a tesztpontokon, amelyek károsíthatják a multimétert.

• Ha a vizsgálandó feszültség meghaladja 60 V DC vagy 30 V

AC effektív értéket, óvatosan dolgozzon, hogy elkerülje az

áramütést.

• Ha az elemszimbólum megjelenik a kijelzőn, az elemet azonnal

ki kell cserélni.

• Az alacsony elemfeszültség mérési hibákat, esetleg áramütést,

vagy személyi sérülést is okozhat.

• Mérés közben tartsa távol az ujjait a csatlakozóaljzatoktól.

• Ne használja a multimétert robbanásveszélyes gáz, gőz vagy

por közelében.

• Használat előtt mindig ellenőrizze a készüléket, a megfelelő

működés érdekében (pl. ismert feszültségforrással).

• Amikor CAT II típusú feszültséget mér, a feszültség nem halad-

hatja meg az 600 Voltot.

Általános leírás

Ez a digitális multiméter 3 ½ digites 7 szegmenses kijelzővel

készült. Használható egyenáram, váltóáram, egyenfeszültség,

váltófeszültség, ellenállás, frekvencia, dióda és szakadás méré-

sére. A mért érték maximumának a rögzítésére képes, háttérvi-

lágítása van, és automatikusan váltja a méréshatárokat. A mért

érték rögzíthető a kijelzőn. Automatikusan kikapcsol.

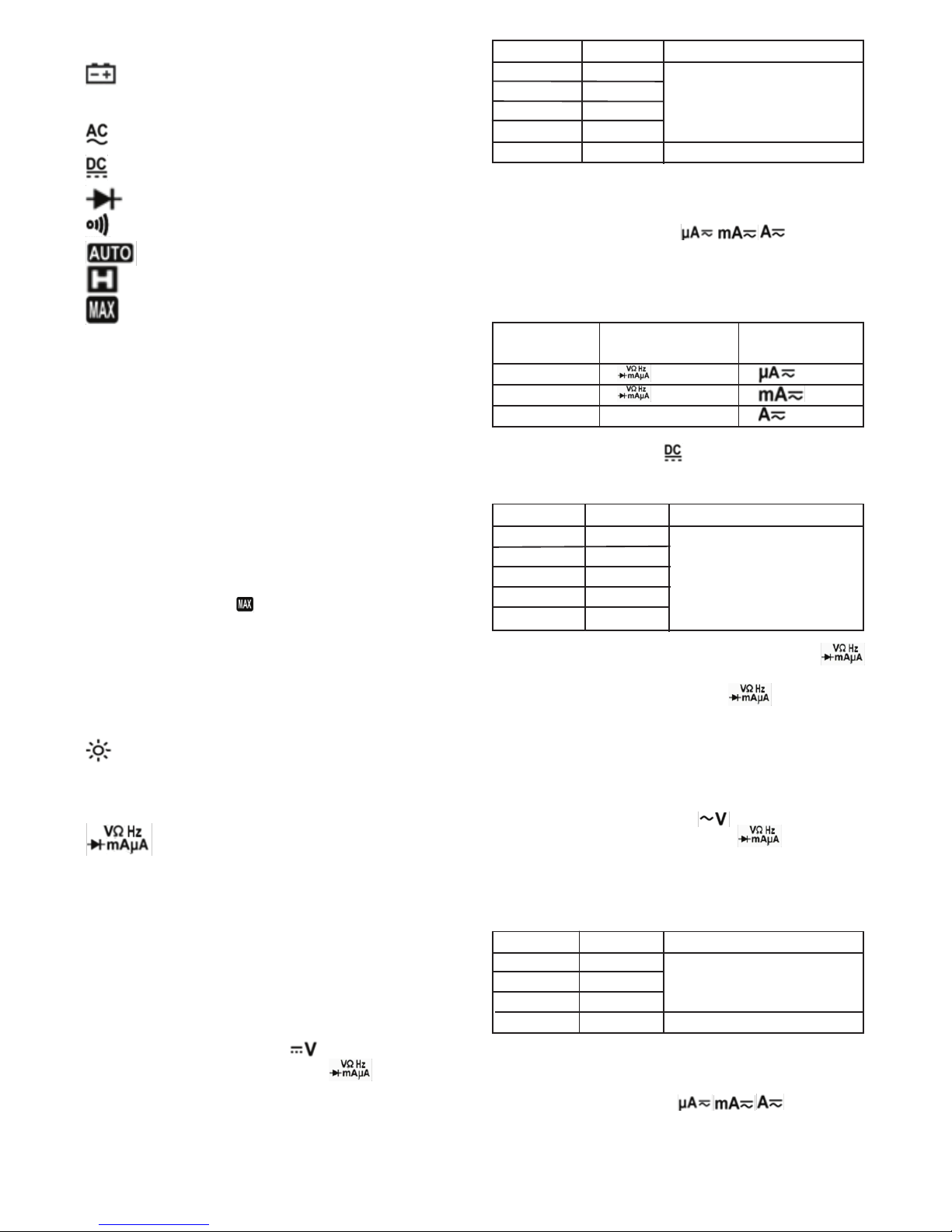

Kijelző szimbólumai

alacsony telepfeszültség

–

negatív bemeneti polaritás

váltófeszültség/váltóáram

egyenfeszültség/egyenáram

diódateszt

szakadásvizsgálat

automatikus méréshatárváltás

a mért érték rögzítve

maximum érték rögzítve

mV, V feszültségmérés

µA, mA, A árammérés

Ω, KΩ, MΩ ellenállásmérés

KHz frekvenciamérés

Nyomógombok

FUNC Ha a forgókapcsoló adott állásában több

alfunkció is elérhető, akkor ezzel a nyomó-

gombbal lehet választani közülük. Minden

gombnyomásra a következő funkció érhető el.

MAX Gombnyomásra a mérés közbeni legmagas-

sabb érték rögzül a kijelzőn. Ezt a kijelzőn

a szimbólum is jelzi. A gomb újbóli

megnyomására az adat törlődik, és a

multiméter kilép a funkcióból.

Megjegyzés: a tényleges érték nem a csúcsérték.

HOLD Gombnyomásra a mért érték rögzíthető a

kijelzőn. A gomb újbóli megnyomására,

vagy funkcióváltásra az adat törlődik.

Háttérvilágítás: a nyomógombot

1 másodpercig kell nyomva tartani.

Bemeneti aljzatok

COM minden mérendő mennyiség (COM)

közös aljzata (negatív)

feszültség, ellenállás, áram, frekvencia

és diódateszter bemenet (pozitív)

10 A áram (200 mA -10 A) bemenet (pozitív)

FUNKCIÓK:

Telepkímélő funkció:

Energiatakarékossági szempontból a multiméter – ha nem törté-

nik mérés vagy funkcióváltás – kb. 15 perc elteltével automatiku-

san kikapcsol. Ezt a kikapcsolás előtt 1 perccel 5 rövid sípszóval

jelzi, majd egy hangjelzéssel kikapcsol.

Egyenfeszültség mérése ( )

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét

a “COM” aljzatba. Állítsa a forgókapcsolót az egyenfeszültség

funkcióra. Csatlakoztassa a mérőzsinórokat a mérni kívánt

áramkörhöz. Megjegyzés: előfordulhat instabil kijelzés, főleg a

200 mV-os méréshatárban, ha nincs a mérendő áramkörre csat-

lakoztatva a mérőzsinór.

Méréshatár Felbontás Pontosság

200 mV 0,1 mV ±(0,5% eltérés + 2 digit)

2 V 1 mV

20 V 10 mV

200 V 100 mV

600 V 1 V ±(0,8% eltérés + 2 digit)

Túlterhelés elleni védelem: szikraköz használata

(1500 V feletti feszültségekre)

Egyenáram mérése ( )

Csatlakoztassa a fekete mérőzsinórt a “COM” aljzatba. A

különböző mérendő áramértékeknek megfelelően csatlakoztassa

a piros mérőzsinórt és állítsa be a forgókapcsolót:

Mérendő Piros mérőzsinór Forgókapcsoló

áramerősség csatlakoztatása (aljzat) beállítása

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

A „FUNC” nyomógombbal állítsa be az egyenáram ( ) funkciót.

Szakítsa meg az áramkört, amelyben áramot kíván mérni, és

csatlakoztassa a mérőzsinórt a mérendő pontokra.

Méréshatár Felbontás Pontosság

200 µA 0,1 µA ±(1,5% eltérés +3 digit)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Túlterhelés elleni védelem: F250 mA / 250 V biztosíték a

aljzatnál; F10 A / 250 V biztosíték a „10 A” aljzatnál. Maximális

bemeneti áram: aljzaton: 250 mA DC vagy AC RMS; a „10

A” aljzaton: 10 A DC vagy AC RMS. Amikor a mért áram nagyobb,

mint 5 A, a folyamatos mérés idő nem lehet több, mint 10 másod-

perc, és két mérés között teljen el legalább 5 perc.

Váltófeszültség mérése ( )

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét

a “COM” aljzatba. Állítsa a forgókapcsolót a váltófeszültség

funkcióra. Csatlakoztassa a mérőzsinórokat a mérni kívánt áram-

körhöz. Megjegyzés: előfordulhat instabil kijelzés, főleg a 200

mV-os méréshatárban, ha nincs a mérendő áramkörre csatlakoz-

tatva a mérőzsinór.

Méréshatár Felbontás Pontosság

2 V 1 mV ±(1% eltérés + 3 digit)

20 V 10 mV

200 V 100 mV

600 V 1 V ±(1,2% eltérés + 3 digit)

Túlterhelés elleni védelem: szikraköz használata (1500 V feletti

feszültségekre). Mérési tartomány: 40 Hz - 200 Hz

Váltóáram mérése ( )

Csatlakoztassa a fekete mérőzsinórt a “COM” aljzatba. A

különböző mérendő áramértékeknek megfelelően csatlakoztassa

a piros mérőzsinórt, és állítsa be a forgókapcsolót:

Mérendő Piros mérőzsinór Forgókapcsoló

áramerősség csatlakoztatása (aljzat) beállítása

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

A „FUNC” nyomógombbal állítsa be a váltóáram ( ) funkciót.

Szakítsa meg az áramkört, amelyben áramot kíván mérni, és

csatlakoztassa a mérőzsinórt a mérendő pontokra.

Méréshatár Felbontás Pontosság

200 µA 0,1 µA ±(1,5% eltérés + 4 digit)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Túlterhelés elleni védelem: F250 mA / 250 V biztosíték a

aljzatnál; F10 A / 250 V biztosíték a „10 A” aljzatnál. Maximális

bemeneti áram: aljzaton: 250 mA DC vagy AC RMS; a „10

A” aljzaton: 10 A DC vagy AC RMS. Amikor a mért áram nagyobb,

mint 5 A, a folyamatos mérés idő nem lehet több, mint 10 má-

sodperc, és két mérés között teljen el legalább 5 perc. Mérési

tartomány: 40 Hz – 400 Hz

Frekvencia mérése

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét

pedig a “COM” aljzatba. Állítsa a forgókapcsolót a „Hz” funkcióra.

Csatlakoztassa a mérőzsinórt a mérni kívánt áramkörre.

Méréshatár Felbontás Pontosság

20 kHZ 10 Hz ±(1,5% eltérés +5 digit)

Bemeneti jelszint: min. 500 mV

Dióda- és szakadásvizsgálat: Diódavizsgálat: csatlakoztassa a

piros mérőzsinórt a aljzatba, a feketét pedig a “COM” aljzatba

(a piros mérőzsinór a “+” polaritású). Kapcsolja a forgókapcsolót a

helyzetbe. A „FUNC” nyomógombbal állítsa be a diódavizsgálat

() funkciót. Csatlakoztassa a piros mérőzsinórt a dióda anódjára,

a fekete mérőzsinórt pedig a katódjára. A kijelzőn körülbelül a dióda

nyitófeszültsége fog megjelenni. Amennyiben a csatlakozás fordított,

a kijelzőn az “OL” felirat jelenik meg. Szakadásvizsgálat: csatlakoz-

tassa a piros mérőzsinórt a aljzatba, a feketét pedig a “COM”

aljzatba. Kapcsolja a forgókapcsolót a helyzetbe. A „FUNC”

nyomógombbal állítsa be a szakadásvizsgálat ( ) funkciót. Érintse

a mérőzsinórt a vizsgálandó áramkörre. Ha az áramkör egy tápegy-

séghez kapcsolódik, akkor kapcsolja ki az áramforrást, és süsse ki

a kondenzátorokat, mielőtt megkezdené a mérést. A rövidzárra

(kevesebb, mint 100 Ω), a beépített hangjelző jelez.

Funkció Felbontás Mérési környezet

1 mV mérőáram: 1 mA körül üres-

járati feszültség: 1,48 V körül

100 Ω alatt a beépített üresjárati feszültség

hangjelző megszólal kevesebb, mint 500 mV

Ellenállás mérése (Ω)

Csatlakoztassa a piros mérőzsinórt a aljzatba, a feketét

pedig a “COM” aljzatba. (a piros mérőzsinór a “+” polaritású).

Állítsa a forgókapcsolót az „Ω” állásba. Ha a mérendő ellenállás

egy áramkörhöz kapcsolódik, akkor kapcsolja ki az áramforrást,

és süsse ki a kondenzátorokat, mielőtt megkezdi a mérést.

Méréshatár Felbontás Pontosság

200 Ω 0,1 Ω ±(0,8% eltérés + 2 digit)

2 kΩ 1 Ω

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ ±(1,0% eltérés + 2 digit)

20 MΩ 10 kΩ

Elem- és biztosítékcsere: Ha az “ ” ikon megjelenik a kijelzőn,

akkor elemcsere szükséges. A biztosíték cseréje ritkán válik ese-

dékessé, a használatból eredő hibák okozhatják a problémát. Az

elem/biztosítékok cseréje előtt kapcsolja ki a műszert, húzza ki a

mérőzsinórokat. Elemcserénél távolítsa el a csavart a hátlapból.

Biztosítékcserénél a csavar eltávolítása után először vegye ki a

műszert a tokból, majd távolítsa el a többi csavart is a hátlapból.

Cserélje ki az elemet/biztosítékot. A megfelelő elempolaritásra

gyeljen. Csavarozza vissza a hátlapot.

Figyelmeztetés: Mielőtt az eszközt felnyitná, mindig bizonyosod-

jon meg arról, hogy a mérőzsinórokat eltávolította a mérési körből!

Csavarja vissza a csavarokat, hogy stabilan működjön az eszköz

használat közben, ezzel elháríthatja a balesetveszélyt!

Tartozékok: • használati utasítás • mérőzsinór • 9 V elem

(6F22) • doboz

A hulladékká vált berendezést elkülönítetten

gyűjtse, ne dobja a háztartási hulladékba, mert az a

környezetre vagy az emberi egészségre veszélyes

összetevőket is tartalmazhat!

A használt vagy hulladékká vált berendezés térítésmentesen

átadható a forgalmazás helyén, illetve valamennyi forgalmazónál,

amely a berendezéssel jellegében és funkciójában azonos beren-

dezést értékesít. Elhelyezheti elektronikai hulladék átvételére sza-

kosodott hulladékgyűjtő helyen is. Ezzel Ön védi a környezetet,

embertársai és a saját egészségét. Kérdés esetén keresse a helyi

hulladékkezelő szervezetet. A vonatkozó jogszabályban előírt, a

gyártóra vonatkozó feladatokat vállaljuk, az azokkal kapcsolatban

felmerülő költségeket viseljük.

Az elemeket / akkukat nem szabad a normál háztartási hulladék-

kal együtt kezelni. A felhasználó törvényi kötelezettsége, hogy

a használt, lemerült elemeket / akkukat lakóhelye gyűjtőhelyén,

vagy a kereskedelemben leadja. Így biztosítható, hogy az elemek

/ akkuk környezetkímélő módon legyenek ártalmatlanítva.

Műszaki adatok:

• mérési kategória: CAT III 600 V

• biztosítékok: 5x20 mm, F 250 mA / 250 V gyors; 5x20 mm, F

10 A / 250 V gyors

• környezeti hőmérséklet és páratartalom: 0 ~ 40 ° C ( <80 %

relatív páratartalom)

• kijelző: 3 1/2 digites LCD kijelző; túlterhelés elleni védelem: PTC

védelem (ellenállás- és frekvenciamérésnél)

• tápellátás: 9 V elem (6F22)

• mérési tartomány feletti jel: “OL” felirat a kijelzőn

• polaritásjelzés: “-” jel jelenik meg, negatív polaritás esetén

• lemerült telep: “ ” ikon jelenik meg a kijelzőn

• méret: 140 mm x 67 mm x 30 mm , súly: kb. 112 g

Všeobecné informácie: Tento digitálny multimeter je navrhnutý

v súlade s bezpečnostnými požiadavkami normy IEC 61010-1.

Spĺňa prísne kategórie merania 600V CAT II. Pred použitím

prístroja si prečítajte tento návod na použitie a majte na zreteli

bezpečnostné predpisy. CAT II: merania v takých elektr. ob-

vodoch, ktoré sú priamo napojené na elektr. obvody s nízkym

napätím. Napr.: domáce spotrebiče, prenosné a podobné zaria-

denia. CAT I: merania v takých elektr. obvodoch, ktoré nie sú

priamo napojené na sieť

Pozor! Návod na použitie obsahuje dôležité informácie a

upozornenia pre bezpečné používanie a údržbu prístroja. Pred

uvedením prístroja do prevádzky si prečítajte celý návod na

použitie. Nepochopenie pokynov a nedodržanie upozornení

môže mať za následok vážne zranenie alebo poškodenie. Pre

vlastnú bezpečnosť prosíme používajte merací hrot, ktorý je

pribalený k multimetru. Pred použitím prosíme skontrolujte a

ubezpečte sa, že náradie je v neporušenom stave.

Bezpečnostné značky

Dôležité upozornenie!

Prečítajte si návod na použitie!

Striedavý prúd

Jednosmerný prúd

Uzemnenie

Dvojitá izolácia

(II. trieda ochrany)

Chránená tavnou poistkou,

výmena podľa návodu na použitie

Údržba

Pri otváraní vonkajšieho krytu multimetra alebo odstraňovaní

krytu puzdra na batérie, najprv vytiahnite merací hrot. Pred ot-

vorením multimetra odstráňte batérie a ubezpečte sa, že nie je

statický elektrický náboj, aby sa súčiastky multimetra nepoškodili.

Pred otvorením multimetra si musíte uvedomiť, že v niekoľkých

kondenzátoroch multimetra mohlo zostať nebezpečné napätie

aj vtedy, keď je multimeter vypnutý. Kalibráciu, údržbu a ostatné

úkony zverte len takému odborníkovi, ktorý pozná multimeter a

vie o nebezpečenstve úderu prúdom.Keď multimeter dlhší čas

nepoužívate, odstráňte z neho batérie a neskladujte v priestoroch

s vysokou teplotou resp. vlhkosťou. V prípade potreby vymeňte

tavnú poistku s nasledovnými parametrami:

F1: 5x20 mm, F250 mA / 250 V, F2: 5x20 mm, F10 A / 250 V

Na čistenie prístroja nepoužívajte drsné pomôcky alebo

rozpúšťadlo. Používajte len vlhkú utierku alebo jemný čistiaci

prostriedok.

Počas používania

• Keď prístroj používate v blízkosti významnej elektromagnetickej

interferencii, berte do úvahy, že fungovanie multimetra môže byť

nestabilná alebo môže signalizovať poruchu.

• Nikdy neprekročte bezpečnostné hraničné hodnoty, ktoré sú uve-

dené v návode na použitie ako intervaly merania.

• Nikdy nepoužívajte prístroj bez zadného krytu a celkového

zaxovania.

• Odstráňte z elektrického obvodu a vybite kondenzátory s vysokým

napätím pred tým, ako začnete s meraním odporu, prerušenia,

diódy alebo kapacity.

• Buďte veľmi opatrní, keď pracujete s holým káblom alebo panelom.

• Keď spozorujte akýkoľvek neobvyklí jav na prístroji, multimeter

ihneď vypnite a treba ho opraviť.

• Keď hranice merania nie sú známe, nastavte otočný prepínač mer-

acích hraníc na najvyšší stupeň, respektíve kde je možné, zvoľte

režim automatických meracích hraníc.

• Pred otočením otočného spínača odstráňte merací hrot z mer-

aného elektrického obvodu.

• Nikdy nevykonávajte meranie odporu alebo prerušenia na elek-

trických obvodoch pod napätím.

• Keď vykonávate merania na TV alebo elektrických obvodoch so

striedavým prúdom, vždy majte na pamäti, že na testovaných bod-

och môže byť vysoké amplitúdové prechodné napätie, ktoré môžu

poškodiť multimeter.

• Keď merané napätie prekračuje 60 V DC alebo 30 V AC efektívne

hodnoty, buďte opatrný, aby ste predišli úderu prúdom.

• Keď sa na displeji objaví symbol batérie, batériu treba ihneď

vymeniť.

• Nízke napätie batérií môže spôsobiť chyby v meraní, úder prúdom

alebo nebezpečenstvo úrazu.

• Počas merania sa prstami nedotýkajte pripojovacích zásuviek.

• Nepoužívajte multimeter v blízkosti výbušného plynu, pary alebo

prachu.

• Pred použitím vždy skontrolujte prístroj a jeho správne fungovanie

(napr. so známym zdrojom napätia).

• Keď meriate napätie typu CAT II, napätie nemôže prekročiť 600 V.

Všeobecný popis

Tento merací prístroj má 3½ digitový, 7 segmentový displej.

Môže sa používať na meranie jednosmerného prúdu, strie-

davého prúdu, jednosmerného napätia, striedavého napätia,

odporu, frekvencie, kapacity, diódy a prerušenia. Maximálna

nameraná hodnota sa môže uložiť, disponuje s podsvietením

a automaticky zmení hranicu merania. Nameraná hodnota sa

môže uložiť na displej. Automaticky sa vypne.

Symboly na displeji

nízke napätie napájania

–

negatívna vstupná polarita

striedavé napätie/striedavý prúd

SMA 92 Digitáliny multiméter

jednosmerné napätie/jednosmerný prúd

testovanie diódy

testovanie prerušenia

automatická zmena meracích hraníc

uložená nameraná hodnota

uložená maximálna hodnota

mV, V meranie napätia

µA, mA, A meranie prúdu

Ω, KΩ, MΩ meranie odporu

KHz meranie frekvencie

Tlačidlá

FUNC Keď v danej pozícii otočného spínača je viac

funkcií, týmto tlačidlom môžete zvoliť želanú

funkciu. Každým stlačením tlačidla preskočíte

na ďalšiu funkciu.

MAX Stlačením tlačidla uloží na displeji najvyššiu

nameranú hodnotu. Na displeji sa objaví

symbol . Ďalším stlačením tlačidla sa údaj

vymaže a multimeter vystúpi z funkcie.

Poznámka: skutočná hodnota nie je najvyššia.

HOLD Stlačením tlačidla uloží na displeji nameranú

hodnotu. Jeho ďalším stlačením alebo

zmenou funkcie sa údaj vymaže.

Podsvietenie: podržte tlačidlo 1 sekundu.

Vstupné zásuvky

COM spoločná zásuvka (negatívna) na všetky

merania (COM)

vstup (pozitívny) na meranie napätia,

odporu, prúdu, frekvencie a diódy

10 A vstup (pozitívny) prúdu (200 mA -10 A)

FUNKCIE

Funkcia šetrenia batérie

S cieľom šetriť energiu multimeter – keď neprebieha meranie

alebo zmena funkcie – cca. po 15 minútach sa automaticky

vypne. Pred vypnutím do 1 minúty prístroj toto signalizuje 5

krátkymi pípnutiami, potom zaznie zvukový signál a prístroj sa

vypne.

Meranie jednosmerného napätia ( )

Pripojte červený merací hrot do zásuvky , čierny do

zásuvky “COM”. Nastavte otočný prepínač na funkciu merania

jednosmerného napätia. Pripojte meracie hroty k elektrickému

obvodu. Poznámka: môže nastať nestabilné zobrazenie, najmä

pri 200 mV hranici merania, keď na meraný elektrický obvod nie

je pripojený merací hrot.

Hranica merania Rozlíšenie Presnosť

200 mV 0,1 mV ±(0,5% odchýlka + 2 digity)

2 V 1 mV

20 V 10 mV

200 V 100 mV

600 V 1 V ±(0,8% odchýlka + 2 digity)

Ochrana proti preťaženiu: používanie iskrište (na napätie nad

1500 V)

Meranie jednosmerného prúdu ( )

Pripojte čierny merací hrot do zásuvky “COM”. Červený merací

hrot pripojte náležite rôznym meraným hodnotám prúdu a nas-

tavte otočný spínač:

Meraná sila prúdu Pripojenie červeného Nastavenie otočného

meracieho hrotu (zásuvka) spínača

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Pomocou tlačidla „FUNC” nastavte funkciu jednosmerného

prúdu ( ). Prerušte elektrický obvod, v ktorom chcete merať

prúd, a pripojte merací hrot na body merania.

Hranica merania Rozlíšenie Presnosť

200 µA 0,1 µA ±(1,5% odchýlka +3 digity)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Ochrana proti preťaženiu: F250 mA / 250 V poistka pri zásuvke

; F10 A / 250 V poistka pri zásuvke „10 A”. Maximálny

vstupný prúd: pri zásuvke : 250 mA DC alebo AC RMS;

pri zásuvke „10 A”: 10 A DC alebo AC RMS. Keď nameraný prúd

je väčší ako 5 A, priebežný čas merania nemôže byť viac ako 10

sekúnd, a medzi dvoma merania musí uplynúť aspoň 5 minút.

Meranie striedavého napätia ( )

Pripojte červený merací hrot do zásuvky , čierny do zá-

suvky “COM”. Nastavte otočný prepínač na funkciu striedavého

napätia. Pripojte merací hrot k elektrickému obvodu. Poznámka:

môže nastať nestabilné zobrazenie, najmä pri 200 mV hranici

merania, keď na meraný elektrický obvod nie je pripojený me-

rací hrot.

Hranica merania Rozlíšenie Presnosť

2 V 1 mV ±(1% odchýlka + 3 digity)

20 V 10 mV

200 V 100 mV

600 V 1 V ±(1,2% odchýlka + 3 digity)

Ochrana proti preťaženiu: používanie iskrište (na napätie nad

1500 V). Rozsah merania: 40 Hz - 200 Hz

Meranie striedavého prúdu ( )

Pripojte čierny merací hrot do zásuvky “COM”. Červený merací

hrot pripojte náležite rôznym meraným hodnotám prúdu a nas-

tavte otočný spínač:

Meraná sila prúdu Pripojenie červeného Nastavenie otočného

meracieho hrotu (zásuvka) spínača

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Pomocou tlačidla „FUNC” nastavte funkciu striedavého prúdu

(). Prerušte elektrický obvod, v ktorom chcete merať prúd, a

pripojte merací hrot na body merania.

Hranica merania Rozlíšenie Presnosť

200 µA 0,1 µA ±(1,5% odchýlka + 4 digity)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Ochrana proti preťaženiu: F250 mA / 250 V poistka pri zásuvke

; F10 A / 250 V poistka pri zásuvke „10 A”.

Maximálny vstupný prúd: pri zásuvke : 250 mA DC alebo

AC RMS; pri zásuvke „10 A”: 10 A DC alebo AC RMS.

Keď nameraný prúd je väčší ako 5 A, priebežný čas merania

nemôže byť viac ako 10 sekúnd, a medzi dvoma merania musí

uplynúť aspoň 5 minút.

Rozsah merania: 40 Hz – 400 Hz

Meranie frekvencie

Pripojte červený merací hrot do zásuvky , čierny do zásu-

vky “COM”. Nastavte otočný prepínač na funkciu „Hz”. Pripojte

merací hrot k elektrickému obvodu, ktorý chcete merať.

Hranica merania Felbontás Presnosť

20 kHZ 10 Hz ±(1,5% odchýlka +5 digitov)

Vstupný signál: min. 500 mV

Testovanie diódy a prerušenia

Testovanie diódy: pripojte červený merací hrot do zásuvky

, čierny do zásuvky “COM” (červený merací hrot má “+”

polaritu). Nastavte otočný prepínač na . Pomocou tlačidla

„FUNC” nastavte funkciu testovania diódy ( ). Pripojte

červený merací hrot na anódu diódy, čierny merací hrot na

katódu. Na displeji sa asi objaví svorkové napätie diódy. Keď

pripojenie je opačne, na displeji sa objaví nápis “OL”.

Testovanie prerušenia obvodu: pripojte červený merací hrot

do zásuvky , čierny do zásuvky “COM”. Nastavte

otočný prepínač na . Pomocou tlačidla „FUNC” nastavte

funkciu testovania prerušenia ( ).Meracím hrotom sa dot-

knite testovaného elektrického obvodu. Keď elektrický obvod

je pripojený k napájacej jednotke, tak vypnite zdroj prúdu a

vybite kondenzátory pred tým, než začnete merať. Skrat (me-

nej ako 100 Ω) signalizuje zabudované zvukové signalizačné

zariadenie.

Funkcia Rozlíšenie Okolie merania

1 mV prúd merania: okolo 1 mA

napätie naprázdno: okolo 1,48 V

pod 100 Ω signalizuje napätie naprázdno je

zabudované zvukové nižšie ako 500 mV

signalizačné zariadenie

Meranie odporu (Ω)

Pripojte červený merací hrot do zásuvky , čierny do zá-

suvky “COM” (červený merací hrot má polaritu “+”). Nastavte

otočný prepínač na „Ω”. Keď odpor, ktorý chcete merať, je pri-

pojený k elektrickému obvodu, tak vypnite zdroj prúdu a vybite

kondenzátory pred tým, než začnete merať.

Hranica merania Rozlíšenie Presnosť

200 Ω 0,1 Ω ±(0,8% odchýlka + 2 digit)

2 kΩ 1 Ω

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ ±(1,0% odchýlka + 2 digit)

20 MΩ 10 kΩ

Výmena batérie a poistky

Keď sa na displeji objaví znak “ ”, tak treba vymeniť batérie.

Zriedkakedy vznikne potreba výmeny poistky, problém môže

spôsobiť nesprávne používanie. Pred výmenou batérie/poistky

vypnite prístroj, vytiahnite meracie hroty. Pri výmene batérie

odstráňte skrutku zo zadného panelu. Pri výmene poistky najprv

vyberte prístroj z puzdra, potom odstráňte skrutky zo zadného

panelu. Vymeňte batériu/poistku. Dbajte na správnu polaritu

batérií. Priskrutkujte zadný panel späť.

Upozornenie

Pred otvorením prístroja sa vždy ubezpečte, že ste meracie

hroty odstránili z meraného obvodu!. Priskrutkujte skrutky späť,

aby prístroj fungoval počas používania stabilne, odstránite tým

nebezpečenstvo úrazu!

Príslušenstvo: • návod na použitie • merací hrot • 9 V batéria

(6F22) • krabica

Výrobok nevyhadzujte do bežného domového od-

padu, separujte oddelene, lebo môže obsahovať

súčiastky nebezpečné na životné prostredie alebo

aj na ľudské zdravie!

Za účelom správnej likvidácie výrobku odovzdajte ho na mieste

predaja, kde bude prijatý zdarma, respektíve u predajcu, ktorý

predáva identický výrobok vzhľadom na jeho ráz a funkciu.

Výrobok môžete odovzdať aj miestnej organizácii zaoberajúcej

sa likvidáciou elektroodbadu. Tým chránite životné prostredie,

ľudské a teda aj vlastné zdravie. Prípadné otázky Vám zodpovie

Váš predajca alebo miestna organizácia zaoberajúca sa likvidá-

ciou elektroodpadu.

Batérie / akumulátory nesmiete vyhodiť do komunálneho od-

padu. Užívateľ je povinný odovzdať použité batérie / akumulá-

tory do zberu pre elektrický odpad v mieste bydliska alebo v

obchodoch. Touto činnosťou chránite životné prostredie, zdravie

ľudí okolo Vás a Vaše zdravie.

Technické údaje

• kategória merania: CAT III 600 V

• poistky: 5x20 mm, F 250 mA / 250 V rýchla; 5x20 mm, F 10

A / 250 V rýchla

• okolitá teplota a vlhkosť vzduchu: 0 ~ 40 ° C ( <80 % relatívna

vlhkosť)

• displej: 3 1/2 digitový LCD displej

• ochrana proti preťaženiu: PTC ochrana (pri meraní odporu a

frekvencie)

• napájanie: 9 V batéria (6F22)

• znak merania nad hranicou: “OL” nápis na displeji

• znak polarity: objaví sa znak “-”, v prípade negatívnej polarity

• vybitá batéria: objaví sa na displeji ikona “ ”

• rozmery: 140 mm x 67 mm x 30 mm

• hmotnosť: cca. 112 g

SMA 92 Multimetru digital

Informaţii generale: Acest multimetru digital corespunde, din construcţie, cerinţelor de

siguranţă în exploatare cuprinse în standardul IEC 61010-1. În ceea ce priveşte protecţia la

supratensiuni, este destinat măsurării şi aşării mărimilor electrice din categoria CAT II / 600

V. Înaintea folosirii aparatului, Vă rugăm, citiţi instrucţiunile de utilizare de mai jos şi respectaţi

regulile de siguranţă în exploatare. CAT II: măsurători în circuite electrice conectate în mod

nemijlocit la reţele electrice de joasă tensiune – de ex. aparate electrocasnice, aparate

electrice portabile şi dispozitive similare; CAT I: măsurători în circuite electrice care nu sunt

conectate în mod nemijlocit la reţele de alimentare cu tensiune electrică.

Atenţiune: Instrucţiunile de utilizare conţin informaţii şi avertismente referitoare la

exploatarea în condiţii de siguranţă, precum şi la întreţinerea aparatului. Înaintea punerii

în funcţiune a aparatului, Vă rugăm, citiţi instrucţiunile de utilizare de mai jos şi asiguraţi-

Vă că le-aţi înţeles în mod corect. Înţelegerea decitară a instrucţiunilor şi nerespectarea

avertismentelor poate provoca accidente grave şi/sau daune materiale. Pentru a garanta

siguranţa Dumneavoastră, Vă rugăm, folosiţi cablurile de măsurare livrate ca accesorii

ale multimetrului. Înaintea punerii în funcţiune, Vă rugăm, vericaţi starea aparatului şi

asiguraţi-Vă că nu a suferit nici o avarie.

Simboluri referitoare la siguranţa în exploatare

Avertisment important!

Citiţi cele cuprinse în instrucţiunile de utilizare!

Curent alternativ

Curent

continuu

Bornă pentru

împământare

Izolaţie dublă

(clasa a II-a de protecţie la atingere)

Protecţie cu siguranţă fuzibilă. Schimbarea siguranţei se va

efectua conform instrucţiunilor de utilizare.

Întreţinerea aparatului

Înaintea desfacerii carcasei aparatului sau a îndepărtării compartimentului bateriei,

îndepărtaţi cablurile de măsurare. Înaintea deschiderii multimetrului, îndepărtaţi bateria şi

convingeţi-Vă că aparatul nu este încărcat static. În acest fel, veţi putea evita deteriorarea

componentelor multimetrului. La deschiderea multimetrului trebuie să aveţi în vedere

faptul că anumite condensatoare din componenţa acestuia pot  încărcate la o tensiune

periculoasă, chiar dacă aparatul a fost oprit. Calibrarea, întreţinerea şi depanarea mul-

timetrului, precum şi alte operaţiuni similare pot  efectuate doar de către un specialist

care cunoaşte cu temeinicie funcţionarea aparatului şi pericolele electrocutării. Dacă nu

veţi folosiţi multimetrul o perioadă mai îndelungată de timp, scoateţi bateria şi depozitaţi

aparatul într-o încăpere cu temperatură ambiantă şi umiditate relativă moderată. Dacă

este necesar, înlocuiţi (după caz) siguranţele fuzibile cu siguranţe având următorii param-

etri: F1: 5x20 mm, F 250 mA / 250 V, F2: 5x20 mm, F10 A / 250 V. Nu utilizaţi nici un fel

de material sau instrument abraziv şi nici solvenţi pentru curăţarea aparatului. Curăţaţi

multimetrul cu o cârpă uşor înmuiată în apă sau într-un detergent slab.

Exploatarea aparatului

• Dacă folosiţi aparatul în zone sau incinte unde există interferenţe electromagnetice

puternice, va trebui să luaţi în considerare faptul că funcţionarea multimetrului va putea

deveni instabilă sau aparatul ar putea aşa un mesaj de eroare.

• Depăşirea limitelor superioare ale domeniilor de măsurare indicate în aceste instrucţiuni

de utilizare este interzisă.

• Este interzisă utilizarea aparatului cu panoul din spate demontat sau xat în mod

necorespunzător.

• În cazul măsurării rezistenţei sau capacităţii electrice a componentelor, precum şi a

vericării diodelor sau a testării continuităţii circuitelor, întrerupeţi în prealabil tensiunea

de alimentare a circuitelor asupra cărora veţi efectua măsurătorile şi descărcaţi conden-

satoarele cu tensiune nominală înaltă.

• Procedaţi cu deosebită grijă în cazul măsurătorilor efectuate în circuitele care au în

componenţa lor conductoare fără izolaţie sau şine de montaj.

• Dacă sesizaţi vreun fenomen neobişnuit legat de funcţionarea multimetrului, va trebui

să opriţi imediat aparatul şi va trebui să-l duceţi la reparat.

• Dacă nu cunoaşteţi valoarea maximă posibilă a mărimii (electrice) pe care urmează

să o măsuraţi, vericaţi domeniul de măsurare maxim al multimetrului în cazul mărimii

respective pentru a evita situaţiile în care mărimea măsurată depăşeşte chiar şi limita

superioară a acestui domeniu şi a putea regla – în caz contrar – comutatorul rotativ

la domeniul maxim disponibil. Ori, dacă este posibil, selectaţi reglajul automat al do-

meniului de măsurare.

• Înaintea rotirii comutatorului, întrerupeţi legătura dintre terminalele de măsurare şi

circuitul de măsurat.

• Măsurarea rezistenţelor/rezistoarelor şi/sau testarea continuităţii circuitelor se va

efectua întotdeauna doar după întreruperea tensiunii de alimentare a circuitelor asupra

cărora veţi efectua măsurătorile.

• În cazul în care efectuaţi măsurători în circuitele unui receptor de televiziune sau într-un

circuit de curent alternativ, nu pierdeţi din vedere faptul că amplitudinea tensiunii care

trece printre punctele de măsurare poate  foarte mare şi că aceste vârfuri de tensiune

pot deteriora multimetrul.

• În vederea evitării pericolului electrocutării, procedaţi cu atenţie sporită în cazul

măsurării tensiunilor ce depăşesc valoarea de 60 V CC sau 30 V CA valoare efectivă.

• În situaţia în care pe aşajul digital apare simbolul bateriei, aceasta trebuie înlocuită

imediat.

• Dacă tensiunea furnizată de baterie este scăzută, pot apărea erori de măsurare sau

pot surveni diferite accidente, cum ar  electrocutarea persoanei care lucrează cu

aparatul.

• În cazul efectuării măsurătorilor, ţineţi-Vă degetele cât mai departe de bornele aparatului.

• Utilizarea multimetrului în apropierea gazelor, vaporilor sau pulberilor care prezintă

pericol de explozie este interzisă.

• Funcţionarea corectă a aparatului trebuie vericată înaintea ecărei utilizări (de ex. prin

măsurarea unei tensiuni cunoscute).

• În cazul măsurării tensiunilor de tip CAT II, tensiunea maximă admisibilă este de 600 V.

Descrierea generală a aparatului

Acest multimetru digital a fost prevăzut cu un aşaj cu 7 segmente (SSD) de 3½ cifre.

Este destinat măsurării curentului continuu, curentului alternativ, tensiunii continue,

tensiunii alternative, frecvenţei şi rezistenţei electrice. Totodată, aparatul permite şi veri-

carea diodelor sau testarea continuităţii circuitelor. Multimetrul este capabil să memoreze

valoarea maximă a mărimii măsurate şi să comute în mod automat între diferitele do-

menii de măsurare aferente parametrului vericat la momentul respectiv. De asemenea,

şi valoarea măsurată (în sine) poate  memorată pe aşaj, acesta din urmă ind prevăzut

cu iluminare de fundal. În plus, aparatul se decuplează în mod automat după un anumit

interval de timp presetat din fabrică.

Semnicaţia simbolurilor care apar pe aşaj

baterie descărcată

–

polaritate negativă a mărimii de intrare

tensiune alternativă/curent alternativ

tensiune continuă/curent continuu

vericarea diodelor

testarea continuităţii circuitelor

comutarea automată a domeniului de măsurare

valoarea măsurată a fost memorată

valoarea maximă a mărimii măsurate a fost memorată

mV, V măsurarea tensiunii

µA, mA, A măsurarea intensităţii curentului

Ω, KΩ, MΩ măsurarea rezistenţelor/rezistoarelor

KHz măsurarea frecvenţelor

Funcţiile butoanelor

FUNC Dacă unei anumite poziţii a comutatorului rotativ îi corespund

mai multe funcţii secundare, selectarea funcţiei secundare

dorite se va efectua prin acţionarea acestui buton. Comutarea

între funcţiile secundare permise se va face prin

apăsarea repetată a butonului.

MAX La apăsarea acestui buton, pe aşaj se va memora valoarea

maximă a mărimii măsurate la momentul respectiv. Acest fapt

va  indicat şi de aprinderea simbolului luminos .

O nouă apăsarea a butonului va determina ştergerea

datei memorate şi dezactivarea funcţiei.

Observaţie: valoarea măsurată a mărimii respective nu

coincide cu valoarea de vârf a acesteia.

HOLD La apăsarea acestui buton, pe aşaj se va memora valoarea

măsurată. O nouă apăsarea a butonului sau comutarea la o altă

funcţie va determina ştergerea datei memorate.

Iluminarea de fundal: pentru activarea ei, butonul se va

ţine apăsat timp de o secundă.

Borne de intrare

COM borna (de intrare negativă) comună

pentru toate mărimile măsurate („COM”)

borna (de intrare pozitivă) pentru

măsurarea tensiunii, rezistenţei/rezistoarelor,

curentului şi frecvenţei, precum şi pentru vericarea diodelor

10 A borna (de intrare pozitivă) pentru măsurarea curenţilor

cu intensitatea cuprinsă

în intervalul de valori 200 mA – 10 A

FUNCŢII – Funcţia de economisire a bateriei

Dacă nu se efectuează nici o măsurătoare, sau nu se comută la o funcţie nouă, multi-

metrul se va decupla în mod automat după aproximativ 15 de minute. Utilizatorul va 

avertizat în legătură cu acest fapt prin 5 semnale sonore (uierături scurte) cu 1 minut

înainte de decuplare, iar decuplarea va  însoţită, de asemenea, de emiterea unui sem-

nal sonor. Funcţia serveşte la economisirea energiei bateriei şi extinderea duratei de

viaţă a acesteia.

Măsurarea tensiunii continue ( )

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de

măsurare de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia

aferentă măsurării tensiunii continue. Conectaţi cablurile de măsurare la circuitul de

măsurat. Observaţie: S-ar putea ca valorea aşată să devină instabilă, în special în cazul

domeniului de măsurare cu limita superioară de 200 mV, în situaţia în care cablul de

măsurare nu a fost legat în mod efectiv la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 mV 0,1 mV ±(0,5% + 2 unităţi)

2 V 1 mV

20 V 10 mV

200 V 100 mV

600 V 1 V ±(0,8% + 2 unităţi)

Protecţia la suprasarcină: cu eclator (pentru tensiuni ce depăşesc 1500 V).

Măsurarea curentului continuu )

Conectaţi cablul de măsurare de culoare neagră la borna „COM”. Conectaţi cablul de

măsurare de culoare roşie în funcţie de domeniul de valori în care se încadrează inten-

sitatea curentului care va  măsurat şi reglaţi comutatorul rotativ în mod corespunzător,

deci în maniera arătată în tabelul de mai jos:

Domeniul de valori în care se Borna la care trebuie Poziţia în care

încadrează valoarea efectivă conectat cablul de trebuie adus

a curentului alternativ care va  măsurat măsurare de culoare comutatorul rotativ

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Selectaţi funcţia de măsurare a curentului continuu ( ) prin intermediul butonului

„FUNC”. Întrerupeţi circuitul în care doriţi să efectuaţi măsurătoarea şi conectaţi cab-

lurile de măsurare la punctele în care aţi întrerupt circuitul (unde doriţi să efectuaţi

măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 µA 0,1 µA ±(1,5% + 3 unităţi)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Protecţia la suprasarcină: siguranţă fuzibilă F250 mA / 250 V – în cazul bornei „ ”;

siguranţă fuzibilă F10 A / 250 V – în cazul bornei „10 A”. Curentul de intrare maxim admis-

ibil: 250 mA DC sau 250 mA RMS CA – în cazul bornei „ ”; 10 A DC sau 10 A RMS

CA – în cazul bornei „10 A”. Dacă intensitatea curentului măsurat depăşeşte 5 A, durata

măsurării continue nu va depăşi 10 secunde. În plus, va trebui să intercalaţi o pauză de 5

minute între două măsurători succesive în cazul curenţilor de această intensitate.

Măsurarea valorii efective a tensiunii alternative ( )

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia aferentă

măsurării tensiunii alternative. Conectaţi cablurile de măsurare la circuitul de măsurat.

Observaţie: S-ar putea ca valorea aşată să devină instabilă, în special în cazul dome-

niului de măsurare cu limita superioară de 200 mV, în situaţia în care cablul de măsurare

nu a fost legat în mod efectiv efectiv la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

2 V 1 mV ±(1% + 3 unităţi)

20 V 10 mV

200 V 100 mV

600 V 1 V ±(1,2% + 3 unităţi)

Protecţia la suprasarcină: cu eclator (pentru tensiuni ce depăşesc 1500 V). Intervalul

frecvenţelor de măsurare: 40 Hz – 200 Hz.

Măsurarea valorii efective a curentului alternativ ( )

Conectaţi cablul de măsurare de culoare neagră la borna „COM”. Conectaţi cablul

de măsurare de culoare roşie în funcţie de domeniul de valori în care se încadrează

valoarea efectivă a curentului alternativ care va  măsurat şi reglaţi comutatorul rotativ în

mod corespunzător, deci în maniera arătată în tabelul de mai jos:

Domeniul de valori în care se Borna la care trebuie Poziţia în care

încadrează valoarea efectivă conectat cablul de trebuie adus

a curentului alternativ care va  măsurat măsurare de culoare comutatorul rotativ

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Selectaţi funcţia de măsurare a curentului alternativ ( ) prin intermediul butonului

„FUNC”. Întrerupeţi circuitul în care doriţi să efectuaţi măsurătoarea şi conectaţi cab-

lurile de măsurare la punctele în care aţi întrerupt circuitul (unde doriţi să efectuaţi

măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 µA 0,1 µA ±(1,5% + 4 unităţi)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Protecţia la suprasarcină: siguranţă fuzibilă F250 mA / 250 V – în cazul bornei „ ”;

siguranţă fuzibilă F10 A / 250 V – în cazul bornei „10 A”. Curentul de intrare maxim

admisibil: 250 mA DC sau 250 mA RMS CA – în cazul bornei „ ”; 10 A DC sau 10 A RMS

CA – în cazul bornei „10 A”. Dacă intensitatea curentului măsurat depăşeşte 5 A, durata

măsurării continue nu va depăşi 10 secunde. În plus, va trebui să intercalaţi o pauză de 5

minute între două măsurători succesive în cazul curenţilor de această intensitate.

Intervalul frecvenţelor de măsurare: 40 Hz – 400 Hz.

Măsurarea frecvenţelor

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia „Hz”. Conectaţi

cablurile de măsurare la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

20 kHz 10 Hz ±(1,5% + 5 unităţi)

Nivelul semnalului de la intrare: min 500 mV.

Vericarea diodelor şi testarea continuităţii circuitelor

Vericarea diodelor: Conectaţi cablul de măsurare de culoare roşie la borna „

”, iar cablul de măsurare de culoare neagră la borna „COM”. (Polaritatea predenită a

cablului de culoare roşie este pozitivă: „+”.) Reglaţi comutatorul rotativ în poziţia „

”. Selectaţi funcţia de vericare a diodelor ( ) prin intermediul butonului „FUNC”.

Conectaţi cablul de culoare roşie la anodul diodei care urmează să e vericată, iar cablul

de culoare neagră la catod. După acestea, multimetrul va aşa cu aproximaţie tensiunea

de polarizare (directă) a diodei. Dacă aţi conectat cablurile de măsurare cu polaritatea

inversă, pe aşaj va apărea mesajul „OL”.

Testarea continuităţii circuitelor: Conectaţi cablul de măsurare de culoare roşie la borna

„”, iar cablul de măsurare de culoare neagră la borna „COM”. Reglaţi comu-

tatorul rotativ în poziţia „ ”. Selectaţi funcţia de testare a continuităţii circuitelor (

) prin intermediul butonului „FUNC”. Atingeţi cu terminalele cablurilor de măsurare

circuitul de măsurat. Dacă circuitul este legat la o sursă de alimentare cu tensiune

electrică, decuplaţi tensiunea de alimentare şi descărcaţi condensatoarele înaintea în-

ceperii măsurătorii. În caz de scurtcircuit (rezistenţă electrică inferioară valorii de 100 Ω),

aparatul va emite un semnal sonor.

Funcţia Rezoluţia Condiţiile de măsurare

1 mV Intensitatea curentului de

măsurare: aproximativ 1 mA.

Tensiunea de mers în gol: aproximativ 1,48 V.

La o rezistenţă electrică Tensiunea de mers în gol:

inferioară valorii de 100 Ω, inferioară valorii de 500 mV.

aparatul va emite un semnal sonor.

Măsurarea rezistenţelor/rezistoarelor (Ω)

Conectaţi cablul de măsurare de culoare roşie la borna „ ”, iar cablul de măsurare

de culoare neagră la borna „COM”. (Polaritatea predenită a cablului de culoare roşie

este pozitivă: „+”.) Reglaţi comutatorul rotativ în poziţia „Ω”. Dacă rezistorul care va 

măsurat face parte dintr-un circuit, scoateţi circuitul de sub tensiune şi descărcaţi toate

condensatoarele din componenţa acestuia înaintea începerii măsurătorii.

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 Ω 0,1 Ω ±(0,8% + 2 unităţi)

2 kΩ 1 Ω

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ ±(1,0% + 2 unităţi)

20 MΩ 10 kΩ

Înlocuirea bateriilor şi a siguranţelor fuzibile

Dacă pe aşaj apare simbolul iconograc „ ”, va trebui să schimbaţi bateria.

Siguranţa fuzibilă va trebui înlocuită doar în cazuri rare, de regulă în urma unor erori

comise în exploatarea aparatului. Înaintea schimbării bateriei sau a siguranţelor, opriţi

multimetrul şi îndepărtaţi cablurile de măsurare. În cazul schimbării bateriei, desfaceţi

şurubul de pe panoul din spate al aparatului. În cazul schimbării siguranţei, desfaceţi

şurubul de pe panoul din spate al aparatului, după care scoateţi multimetrul din teaca

protectoare urmând să desfaceţi şi celelalte şuruburi de pe panoul din spate al aparatului.

Schimbaţi bateria/siguranţa. Aveţi grijă să respectaţi polaritatea corectă a bateriei. După

acestea, xaţi panoul din spate al multimetrului cu şuruburile aferente.

Avertismente

Înaintea deschiderii aparatului, asiguraţi-Vă că aţi întrerupt legătura electrică dintre

terminalele de măsurare ale multimetrului şi circuitul de măsurat! Înşurubaţi la loc

şuruburile panoului din spate pentru a asigura funcţionarea stabilă a multimetrului şi a

evita posibilele accidente!

Accesorii:

• instrucţiunile de utilizare • cablurile de măsurare • 1 buc. baterie de 9 V (6F22) • cutie

Colectaţi în mod separat echipamentul devenit deşeu, nu-l aruncaţi în gunoiul mena-

jer, pentru că echipamentul poate conţine şi componente periculoase pentru mediul

înconjurător sau pentru sănătatea omului !

Echipamentul uzat sau devenit deșeu poate  predat nerambursabil

la locul de vânzare al acestuia sau la toți distribuitorii care au pus în

circulație produse cu caracteristici și funcționalități similare.

Poate  de asemenea predat la punctele de colectare specializate în recuper-

area deșeurilor electronice.Prin aceasta protejați mediul înconjurător, sănătatea

Dumneavoastră și a semenilor. În cazul în care aveți întrebări, vă rugăm să luați legătura

cu organizațiile locale de tratare a deșeurilor. Ne asumăm obligațiile prevederilor legale

privind pe producători și suportăm cheltuielile legate de aceste obligații.

Bateriile şi acumulatorii nu pot  tartaţi împreună cu deşeurile menajere. Utilizatorul

are obligaţia legală de a preda bateriile / acumulatorii uzaţi sau epuizaţi la punctele de

colectare sau în comerţ. Acest lucru asigură faptul că bateriile / acumulatorii vor  trataţi

în mod ecologic.

Date tehnice

• Categoria de supratensiune: CAT III / 600 V.

• Siguranţe fuzibile: siguranţă rapidă 5x20 mm, F250 mA / 250 V; siguranţă rapidă 5x20

mm, F10 A / 250 V.

• Temperatura ambiantă de funcţionare şi umiditatea relativă a aerului: 0 – 40°C (umi-

ditatea relativă [RH]: < 80%).

• Aşajul: aşaj digital LCD de 3½ cifre, cu 7 segmente (SSD).

• Protecţia la suprasarcină: cu termistor PTC (la măsurarea rezistenţei/rezistoarelor şi

a frecvenţei).

• Tensiunea de alimentare: 1 buc. baterie de 9 V (6F22).

• Semnalizarea depăşirii limitei superioare a domeniului de măsurare: apariţia mesajului

„OL” pe aşaj.

•

Semnalizarea polarităţii inverse: apariţia semnului „–” pe aşaj în caz de polaritate negativă.

• Semnalizarea descărcării bateriei: apariţia simbolului iconograc „ ” pe aşaj.

• Dimensiunile aparatului: 140 mm x 67 mm x 30 mm.

• Masa: aproximativ 112 g.

SMA 92 Digitalni mltimetar

SRB

Osnovne informacije

Ovaj multimetaj je projektovan tako da odgovara bezbednos-

nim zahtevima standarda IEC 61010-1. Zadovoljava kategorije

merenja 600V CAT II. Pre upotrebe ovog instrumenta pročitajte

uputstvo i držite se opisanih bezbednosnih mera. CAT II: me-

renja u strujnim krugovima koji su direktno povezani na nisko-

naponsku mrežu. Primer: kućni uređaji, prenosni uređaji. CAT

I: merenja u strujnim krugovima koji nisu direktno povezani na

niskonaponsku mrežu.

Pažnja! Uputstvo sadrži informacije o bezbednom ru-

kovanju, održavanju i napomenama. Pre upotrebe pročitajte

i protumačite uputstvo. Nerazumevanje napisanog uputstva

može da ima teške posledice i štete. Radi vaše bezbednosti

molimo vas da koristite merne kablove koji su priloženi uz ovaj

multimetar. Molimo vas da se pre svake upotrebe uverite da

uređaj i merni kablovi nisu oštećeni.

Simboli sigurnosti

Bitna upozorenje!

Pročitajte napisano u uputstvo do kraja!

Naizmenična struja

Jednosmerna struja

Uzemljenje

Dvostruka izolacija (II. klasa zaštite)

Zaštićen topljivim osiguračem,

zamena prema uputstvu

Održavanje

Pre skidanja omota instrumenta ili pre skidanje držača baterija

izvucite merne kablove. Pre otvaranja instrumenta izvadite bat-

eriju, uverite se da nema statičkog elektriciteta radi bezbednosti

električnih komponenata instrumenta. Pre otvaranja instrume-

nata trebate znati da je možda ostao opasan napon u nekim

napunjenim kondenzatorima, čak i onda ako je instrumenat

isključen. Kalibraciju, održavanje ili popravku multimetra sme da

radi samo stručno lice koje poznaje sastavne delove multimetra

i sasvim je svestan opasnosti od strujnog udara. Ukoliko duže

vreme ne koristite multimetar izvadite bateriju i ne skladištite je

na visokim temperaturama ili gde je visoka vlažnost vazduha.

Po potrebi menjajte topljive osigurače prema sledećim param-

etrima:

F1: 5x20 mm, F250 mA / 250 V

F2: 5x20 mm, F10 A / 250 V

Na uređaju ne primenjujte nikakva agresivna hemijska i

mehanička sredstva. Za čišćenje koristite samo vlažnu krpu ili

blagi deterdžent.

U toku upotrebe

• Ako se multimetar koristi u jakom elektromagnetnom polju

znajte da merenje ne mora biti uvek tačno i moguće je do dođe

do greške u merenju.

• Nikada ne pekoračujte bezbedne granične vrednosti koje su

opisane u uputstvu.

• Urađaj nikada ne koristite bez zadnjeg poklopca, omota kada

je rastavljena. Mereni strujni krug isključite iz struje i ispraznite

kondenzatore ukoliko merite otpor, prekid, diodu ili kapacitet.

• Budite pažljivi kada radite sa golim provodnicima i šinama.

• Ukoliko primetiti bilo kakvu nepravilnost pri merenju multimetar

treba odmah isključiti i treba ga popraviti.

• Ukoliko merene vrednosti nisu poznate merenje treba početi

sa najvećeg opsega merenja, ili birajte automatsko biranje

opsega.

• Pre promene mernog opsega uvek odsranite merne kablove

sa merenog strujnog kruga.

• Nikada ne vršite merenja otpora ili prekida u strujnom krugu

koji je pod naponom.

• Obratite pažnju da se uređaj može pokvariti kada se vrše mer-

anja na nekim mernim tačkama na TV-u ili uređajima koji mogu

da imaju napon sa velikom amplitudom.

• Da bi sprečili strujni udar budite pažljivi ako se vrše merenja

ako je napon veći od 60 V DC ili efektivnioh 30V AC.

• Ako se pojavi simbol baterije na displeju bateriju odmah treba

zameniti. Merenje sa slabom baterijom može prouzrokovati

netačna merenja, greške i u krajnjem slučaju i strujni udar.

• Prilikom merenja prste držite dalje od mernih tačaka,

priključaka i metalnih predmeta.

• Multimetar ne koristite u eksplozivnom okruženju u prisustvu

gasa, pare, prašine koja može da eksplodira.

• Radi pravilnog merenja pre upotrebe uvek testirajte uređaj

(primer: sa poznatom vrednošću napona).

• Ukoliko se meri napon tipa CAT II, napon ne sme da bude

veći od 600 Volti

Opšti opis

Ovaj multimetar je opremljen displejom sa 3 ½ cifre sa 7 seg-

menata. Upotrebljivo za merenje jednosmernog, naizmeničnog

napona i struje, otpora, frekvencije, diode, prekida. Pogodna

je za memorisanje maksimuma marene vrednosti, poseduje

pozadinsko osvetljenje i automatsku promenu mernog opsega.

Merena verdnost se može sačuvati na displeju. Automatsko

isključenje.

Simboli na displeju

prazna baterija

–

obrnuti ulazni polaritet

naizmenični napon/naizmenična struja

jednosmerni napon/jednosmerna struja

ispitivanje diode

ispitivanje prekida

automatski merni opseg

čuvanje merene vrednosti

memorisana maksimalna merena vrednost

mV, V merenje napona

µA, mA, A merenje struje

Ω, KΩ, MΩ merenje otpora

KHz merenje frekvencije

Tasteri

FUNC Ako su na odrđenom položaju obrtnog prekidača

dostupne više funkcija ovim se tasterom može

odabrati željenu funkciju. Pritiskanjem tastera

se menjaju dostupne funkcije.

MAX Upotrebom ovog tastera može se prikazati najveća

merena vrednost u toku merenja. Na displeju će se

pojaviti simbol . Ponovnim pritiskom tastera ili

menjanjem funkcije briše se pamćena vrednost.

Napomena: stvarnamerena vrednost nije

maksimalna vrednost.

HOLD Taster služi za čuvanje merene vrednosti na

displeju. Ponovnim pritiskom tastera ili menjanjem

funkcije briše se pamćena vrednost..

Pozadinsko osvetljenja: za aktiviranje taster treba

držati pritisnuto 1 sekund.

Utičnice na uređaju

COM zajednička utičnica za sve

merene vre dnosti (COM) (negativni pol)

napon, otpor, struja, frekvencija i dioda

(pozitivni pol)

10 A struja (200 mA -10 A) (pozitív)

FUNKCIJE

Funkcija za štednju baterije

Da bi baterija što duže trajala multimetar će se automatski

isključiti ukloliko se ne vrši merenje. Automatsko isključenje se

aktivira nakon isteka 15 min. Minut pre isključenja će se oglasiti

5 zvučna signala nako toga uz pratnju jednog zvučnog signala

multimetar će se isključiti.

Merenje jednosmernog napona ( )

Crveni merni kabel priključite u utičnicu , crni u “COM”

utičnicu. Obrtni prekidač postavite u položaj za merenje jednos-

mernoog napona. Pipalice mernih kablova postavite na mereni

strujni krug. Napomena: moguće je nestabilan ispis (pre svega

u opsegu 200 mV) na displeju dok multimetar nije priključen na

strujni krug.

Merni opseg Rezolucija Tačnost

200 mV 0,1 mV ±(0,5% odstupanje + 2 digita)

2 V 1 mV

20 V 10 mV

200 V 100 mV

600 V 1 V ±(0,8% odstupanje + 2 digita)

Zaštita od preopterećenja: sa odvodnikom prenapona (iznad

1500 V)

Merenje jednosmerne struje ( )

Crni merni kabel priključite u “COM” utičnicu. Zavisno od me-

rene vrednosti crveni merni kabel priključite u odgovarajuću

utičnicu:

Merena struja Utičnica za crveni Položaj obrtnog

merni kabel prekidača

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Tasterom „FUNC” odaberite ( ) funkciju. Prekinite strujni krug

u kojem želite meriti struju i na merne tačke postavite pipalice.

Merni opseg Rezolucija Tačnost

200 µA 0,1 µA ±(1,5% odstupanje +3 digita)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Zaštita od preopterećenja: F250 mA / 250 V osigurač na

utičnici; F10 A / 250 V osigurač na „10 A” utičnici.

Maksimalna ulazna struja: za utičnicu : 250 mA DC ili

AC RMS; za utičnicu „10 A”: 10 A DC ili AC RMS

Ukoliko je merena struja slučajno veća od 5A dužina merenje ne

sme da bude duža od 10 sekundi, i između dva merenja treba

napraviti pauzu od 5 minuta.

Merenje naizmeničnog napona ( )

Crveni merni kabel priključite u utičnicu crni u “COM”

utičnicu. Obrtni prekidač postavite u odgovarajući položaj. Na-

pomena: moguće je instabilan ispis (pre svega u opsegu 200

mV) na displeju dok multimetar nije priključen na strujni krug.

Merni opseg Rezolucija Tačnost

2 V 1 mV ±(1% odstupanje + 3 digita)

20 V 10 mV

200 V 100 mV

600 V 1 V ±(1,2% odstupanje + 3 digita)

Zaštita od preopterećenja: sa odvodnikom prenapona (iznad

1500 V). Merni opseg: 40 Hz - 200 Hz

Merenje naizmenične struje ( )

Crni merni kabel priključite u “COM” utičnicu. Zavisno od me-

rene vrednosti crveni merni kabel priključite u odgovarajuću

utičnicu:

Merena struja Utičnica za crveni Položaj obrtnog

merni kabel prekidača

0 – 2 mA

2 – 200 mA

0,2 – 10 A 10 A

Tasterom „FUNC” odaberite funkciju ( ). Prekinite strujni krug

u kojem želite meriti struju i na merne tačke postavite pipalice.

Merni opseg Rezolucija Tačnost

200 µA 0,1 µA ±(1,5% odstupanje + 4 digita)

2 mA 1 µA

20 mA 10 µA

200 mA 100 µA

10 A 10 mA

Zaštita od preopterećenja: F250 mA / 250 V osigurač kod

utičnice; F10 A / 250 V osigurač kod „10 A” utičnice.

Maksimalna ulazna struja: za utičnicu aljzaton: 250 mA

DC ili AC RMS; za utičnicu „10 A”: 10 A DC ili AC RMS

Ukoliko je merena struja slučajno veća od 5A dužina merenje ne

sme da bude duža od 10 sekundi, i između dva merenja treba

napraviti pauzu od 5 minuta.

Merni opseg: 40 Hz - 400 Hz

Merenje frekvencije

Crveni merni kabel priključite u utičnicu , crni u “COM”

utičnicu. Obrtni prekidač postavite u „Hz” položaj. Pipalice

mernih kablova postavite na mereni strujni krug.

Merni opseg Rezolucija Tačnost

20 kHZ 10 Hz ±(1,5% odstupanje +5 digita)

Ulazni napon: min. 500 mV

Ispitivanje diode i prekida

Ispitivanje diode: Crveni merni kabel priključite u utičnicu

, crni u “COM” utičnicu (crvena pipalica je “+” pol). Obrtni

prekidač postavite u položaj. asterom „FUNC” namestite

funkciju ( ).Crvenu pipalicu stavite na anodu diode, crnu pi-

palicu na katodu. Na displeju će se moći očitati prag provođenja.

Pri obrnutom priključenju ispis je „OL”.

Ispitivanje prekida: Crveni merni kabel priključite u utičnicu

, crni u “COM” utičnicu. Obrtni prekidač postavite u

položaj. Tasterom „FUNC” namestite funkciju ( )Pipalice

postavite na mereni strujni krug. Ukoliko je strujni krug povezan

sa nekim ispravljačem prvo isključite napajanje, i ispraznite kon-

denzatore. Ukoliko je kratak spoj (manji, od 100 Ω), oglašava

se zvučni signal..

Funkcija Rezolucija Merno okruženje

1 mV Struja merenja: oko 1 mA

Napon praznog hoda: oko 1,48 V

Ispod 100 Ω oglašava se Napon praznog hoda:

zvučni signal manja od 500 mV

Merenje otpora (Ω)

Crveni merni kabel priključite u utičnicu , crni u “COM”

utičnicu. (crvena pipalica je “+” pol). Obrtni prekidač postavite

u „Ω” položaj. Ako je mereni otpornik u strujnom krugu prvo

isključite napajanje, i ispraznite kondenzatore.

Merni opseg Rezolucija Tačnost

200 Ω 0,1 Ω ±(0,8% odstupanje + 2 digita)

2 kΩ 1 Ω

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ ±(1,0% odstupanje + 2 digita

20 MΩ 10 kΩ

Zamena baterije i osigurača

Ako se na displeju pojavi ikonica “ ” potrebno je zameniti

bateriju. Zamena osigurača je retka i uglavnom potiče iz neke

greške prilikom merenja. Per početka zamene baterije ili

osigurača prvo isključite uređaj i izvadite merne kablove. Za

zamenu baterije izvadite šaraf sa zadnje strane multimetra. Pri-

likom zamene osigurača multimetar prvo izvadite iz futrole, pa

nakon toga izvadite šarafe. Zamenite bateriju/osigurač. Pazaći

na polaritet postavite bateriju i sklopite multimetar.

Napomena

Pre nego što se uređaj rastavi uvek se uverite da su merni

kablovi skinuti sa strujnog kruga! Nakon sklapanja uvek vratite

šarafe da bi uređaj bio stabilan i bezbedan za rad!

U prilogu: • uputstvo za upotrebu • merni kablovi sa pipali-

cama • baterija 9 V (6F22) • kutija

Uređaje kojima je istekao radni veka sakupljajte

posebno, ne mešajte ih sa komunalnim otpadom, to

oštećuje životnu sredinu i može da naruši zdravlje

ljudi i životinja!

Ovakvi se uređaji mogu predati na reciklažu u prodavnicama

gde ste ih kupili ili prodavnicama koje prodaju slične proizvode.

Elektronski otpad se može predati i određenim reciklažnim

centrima. Ovim štitite okolinu, svoje zdravlje i zdravlje svojih

sunarodnika. U slučaju nedoumica kontaktirajte vaše lokalne

reciklažne centre. Prema važećim propisima prihvatamo i sno-

simo svu odgovornost.

Istrošeni akumulatori i baterije ne smeju se tretirati sa ostalim

otpadom iz domaćinstva. Korisnik treba da se stara o pravilnom

bezbednom odlaganju istrošenih baterija i akumulatora. Ovako

se može štititi okolina, obezbediti da se baterije i akumulatori

budu na pravilan način reciklirani.

Tehnički podaci

• kategorija merenja: CAT III 600 V

• osigurači: 5x20 mm, F 250 mA / 250 V brzi; 5x20 mm, F 10 A / 250 V brzi

• temperatura okoline i vlažnost vazduha: 0 ~ 40 ° C ( <80 % relativna

vlažnost)

• displej: 3 1/2 cifra LCD displej

• zaštita od preoppterećenja: PTC zaštita (otpor- i frekvencija)

• napajanje: 9 V baterija (6F22)

• simbol prilikom prekoračenja mernog opsega: na displeju “OL”

• ispis polariteta: na displeju “-” u slučaju obrnutog polariteta

• prazna baterija: na displeju “ ”

• dimenzije: 140 mm x 67 mm x 30 mm

• masa: oko 112 g (sa baterijom)

Table of contents

Languages:

Other Somogyi Multimeter manuals

Somogyi

Somogyi SMA 64 User manual

Somogyi

Somogyi VC 830L User manual

Somogyi

Somogyi M 92X User manual

Somogyi

Somogyi SMA MAS 830 User manual

Somogyi

Somogyi Home MS 8250B User manual

Somogyi

Somogyi home SMA 8229 User manual

Somogyi

Somogyi VC 830L User manual

Popular Multimeter manuals by other brands

LOVATO ELECTRIC

LOVATO ELECTRIC DMG610 instruction manual

Agilent Technologies

Agilent Technologies U1252B User's guide and service guide

twintex

twintex TM287 instruction manual

3B U17451 instruction sheet

Surtek

Surtek 111004 User manual and warranty

Tenma

Tenma 72-3540 manual

VICI

VICI VC837 Operation manual

REED

REED ST-9933 instruction manual

Mastech

Mastech MS8236 Operation manual

Victor

Victor 81D Operation manual

Greenlee

Greenlee CM-1100 instruction manual

Powerfix Profi

Powerfix Profi PDM 250 A2 User manual and service information

Cropico

Cropico DO7e Operating instruction

ELCART

ELCART 09/07800-00 NI2100 Operation manual

ProsKit

ProsKit MT-3109 user manual

Crenova

Crenova 6016A operating manual

Sinclair

Sinclair DM350 instruction manual

HP 3457A Service manual

Somogyi Home SMA 92 User manual

Popular Multimeter manuals by other brands
