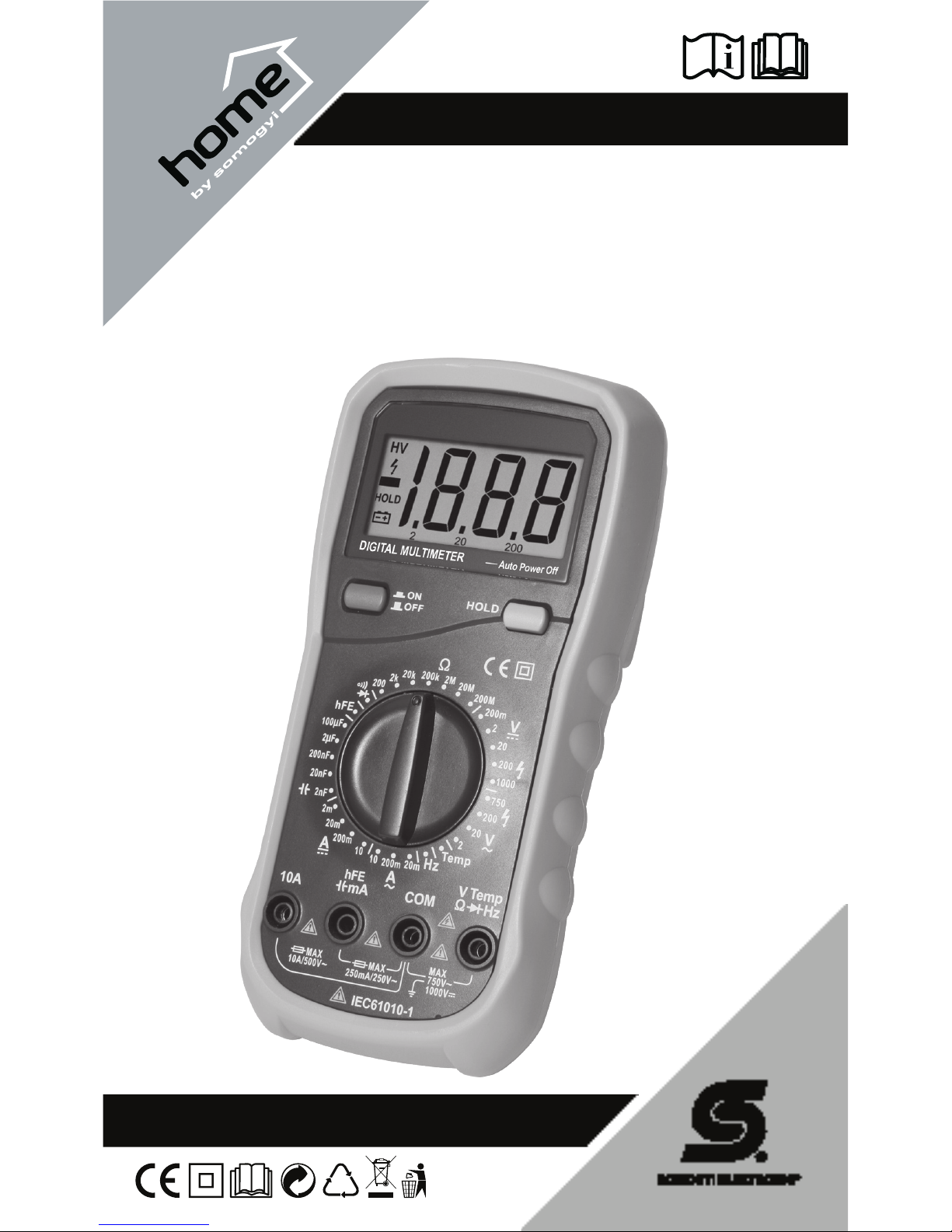

Somogyi Sma 64 User manual

instruction manual

SMA 64

bedienungsanleitung

eredeti használati utasítás

návod na použitie

manual de utilizare

uputstvo za upotrebu

navodilo za uporabo

Made for Europe



EN - Front panel

1. display

2. power on/off switch

3. save reading button

4. measurement range switch

5. input sockets

DE - Frontplatte

1. Anzeige

2. Ein-/Ausschalter

3. Hold-Taste zum Festhalten des Messwertes

4. Messbereichsumschalter

5. Eingangsbuchsen

HU - Előlap:

1. kijelző

2. ki/be kapcsoló

3. mért érték rögzítőgomb

4. méréshatárváltó kapcsoló

5. bemeneti aljzatok

SK - Predný panel

1. displej

2. tlačidlo na vy/zapnutie

3. tlačidlo uloženia nameranej hodnoty

4. otočný prepínač meracích hraníc

5. vstupné zásuvky

RO - Panoul frontal

1. aşaj

2. buton pornire/oprire

3. buton pentru memorarea valorii măsurate

4. comutatorul rotativ al domeniului de măsurare

5. borne de intrare

SRB - Prednja ploča

1. displej

2. uključivanje/isključivanje

3. čuvanje merene vrednosti na displeju

4. prekidač za promenu mernog opsega

5. utičnice za merne kablove

SLO - Sprednja plošča

1. zaslon

2. vklop / izklop

3. ohranjanje merjene vrednosti na zaslonu

4. stikalo za spremembo merilnega obsega

5. vtičnice za merilne kable

SMA 64

Overview

This digital multimeter was designed with a view to comply with

the safety requirements of standard IEC 61010-1. Complies

with 600 V CAT III and 1000 V CAT II measurement categories

and Category 2 contamination requirements. Before using this

instrument, please read this instruction manual and observe

the relevant safety precautions. CAT IV: Measurements on low

voltage power sources. For example, consumption meters, input

cabinets, primary surge protection devices. CAT III: Measure-

ments inside buildings or plants. For example, xed equipment,

distribution panel, cabling, bus bars, switches, surge protection

distribution box, etc. CAT II: Measurements on circuits that are

directly connected to low voltage circuits. For example, measure-

ments on household appliances, portable devices and similar

equipment. CAT I: Measurements on electric circuits that are not

directly connected to mains.

Warning! These operating instructions contain the informa-

tion and warnings required for the safe use and maintenance of

the unit. Read and understand the instructions for use before us-

ing the device. Failure to understand the instructions or observe

the warnings can result in serious personal injury or property

damage. For your safety, please use the probe cable included

with the multimeter. Before use, please check that your multi-

meter is intact and serviceable.

Safety Markings

Important warning Read the contents of the

instruction manual.

Risk of electric shock!

Do not attempt to disassemble or modify the unit or its acces-

sories. In case any part is damaged, immediately power off the

unit and seek the assistance of a specialist.

Grounding

Double grounding (Contact protection class II)

Fuse protected. Please replace according to the

instructions for use.

Maintenance

In order to split the outer shell of the multimeter or remove the

battery compartment rst unplug the probe cable. Before open-

ing the multimeter, remove the battery and check that there is no

static electricity charge present to ensure that the multimeter’s

components are not damaged. Before opening the multimeter,

you should be aware that dangerous voltage may be present in

some of the capacitors even if the device is switched off. The

calibration, maintenance and servicing of the multimeter should

only be performed by a specialist who is completely familiar with

the operation of the multimeter and the shock hazard involved.If

not planning to use the multimeter for an extended period of time,

please remove the battery and avoid storing the unit in exces-

sively warm or humid environments. If necessary, replace the

fuse with one matching the parameters below:

F1: 5x20 mm, F 250 mA / 250 V

F2: 6x30 mm, F10 A / 500 V

Do not use any abrasives or solvents on the device. Only use a

damp cloth or mild detergent for cleaning the unit.

During Use

• If the unit is used near strong electromagnetic interference,

please note that the multimeter’s operation can become un-

stable or it may indicate malfunction.

• Never exceed the safety limits which are specied in the in-

structions for each measurement range.

• Never use the unit without its rear panel fully attached.

• When measuring voltage (except in the case of the 200 mV

measurement limit), the maximum input voltage is 1000 V DC

or 750 V AC.

• (The maximum input voltage for the 200mV measurement

limit is 250 V DC or equivalent RMS voltage).

• If measuring frequency, resistance, interruption or diode volt-

age, the maximum voltage is 250 V DC or equivalent RMS

voltage.

• When performing capacity, temperature, mA current or tran-

sistor measurements, the multimeter is protected by a fuse

(F250 mA / 250 V).

• If any irregular operation is detected on the multimeter, im-

mediately switch it off and have it serviced.

• If the measurement limits are unknown, please set the limit

selection switch to the highest position.

• Before turning the limit selection switch, disconnect the probe

cable from the measurement circuit.

• When performing measurements on TV sets or circuits with

high AC, always remember that there might be high amplitude

voltage on the test points, which can damage the multimeter.

• If the voltage to be tested exceeds the effective value of 60 V

• DC or 30 V AC, work carefully in order to avoid sustaining

an electric shock.

• If the battery symbol appears on the display, the battery must

be replaced immediately.

• Low battery voltage may result in measurement errors, elec-

tric shock, or even injury.

• Keep your ngers away from the connecting sockets.

• Do not use the multimeter in the presence of ammable

gas, vapours or dust. Before each use, check the unit in or-

der to ensure proper operation (e.g., using a known voltage

source).

• When performing CAT II and CATIII voltage measurements,

the voltage may not exceed 1000V and 600V, respectively.

General description

This instrument features a 3½ digit, 7-segment display. It can

be used to measure direct current, alternating current, DC volt-

age, AC voltage, resistance, frequency, temperature, capacity,

diodes and interruption, as well as for testing transistors. The

reading can be saved on the display. Automatic power off after

ca. 25 minutes.

Display symbols

low battery

negative input polarity

HV high voltage measurement, AC 750 V or DC 1000 V

HOLD reading saved

Digital multimeter

Input sockets

COM common socket for all quantities

to be measured

V Temp Ω Hz measurement of voltage, resistance,

frequency, diode, interruption,

and temperature (positive input)

mA hFE current measurement socket up to a

measurement limit of 200 mA, capacity

measurement, and transistor testing

(positive input)

10A current measurement socket up to a

measurement limit of 10 A (positive input)

Accuracy

Reference conditions: ambient temperature from 18°C to 28°C,

relative humidity up to 80%.

DC voltage measurement ( )

Connect the red probe cable to the “ VTempΩHz” socket,

and the black one to the “COM” socket. Set the dial to the desired

measurement range. Connect the measurement probes to the

circuit to be measured.

Measurement limit Resolution Accuracy

200 mV 0,1 mV ±(0,5% offset + 2 digits)

2 V 1 mV

20 V 10 mV

200 V 100 mV

1000 V 1 V ±(0,8% offset + 2 digits)

Input impedance: 10 MΩ. Maximum input voltage: 1000 V DC

or 750 V AC RMS, or 250 V DC or AC RMS in the 200 mV mea-

surement range.

DC measurement ( )

Connect the red probe cable to the “hFEmA” socket, and the

black one to the “COM” socket. (for measurements between 200

mA and 10 A, plug the red probe cable into the “10 A” socket)

Set the dial to the desired measurement range. Interrupt the cir-

cuit whose current is to be measured then connect the probe to

the points to be measured.

Measurement limit Resolution Accuracy

2 mA 1 µA ±(0,8% offset + 1 digit)

20 mA 10 µA

200 mA 0,1 mA ±(1,5% offset + 1 digit)

10 A 10 mA ±(2,0% offset + 5 digits)

Overload protection: The F250 mA / 250 V fuse is at the “mA”

socket while the F10 A / 500 V fuse is at the “10 A” socket. Max

input current: at “mA” socket: 200 mA DC or AC RMS; at “10 A”

socket: 10 A DC or AC RMS. If the measured current is greater

than 10 A, the duration of continuous measurement should not

exceed 10 seconds. Stop current measurement after 15 minutes.

Measurement of AC voltage ( )

Connect the red probe cable to the “ VTempΩHz” socket,

and the black one to the “COM” socket. Set the dial to the de-

sired measurement range. Connect the measurement probe to

the circuit to be measured.

Measurement limit Resolution Accuracy

2 V 1 mV ±(0,8% offset + 3 digits)

20 V 10 mV

200 V 100 mV

750 V 1 V ±(1,2% offset + 3 digits)

Input impedance: 10 MΩ. Maximum input voltage: 1000 V DC or

750 V AC RMS, or 250 V DC or AC RMS in the 200 mV measure-

ment range. Measuring range: 40 Hz - 400 Hz sinusoidal RMS;

at 750 V AC max. 200 Hz sinusoidal RMS

Measurement of AC current ( )

Connect the red probe cable to the “hFEmA” socket, and the

black one to the “COM” socket. (for measurements between 200

mA and 10 A, plug the red probe cable into the “10 A” socket). Set

the dial to the desired measurement range. Interrupt the circuit

whose current is to be measured then connect the probe to the

points to be measured.

Measurement limit Resolution Accuracy

20 mA 10 µA ±(1% offset + 5 digits)

200 mA 0,1 mA ±(1,8% offset + 5 digits)

10 A 10 mA ±(3,0% offset + 7 digits)

Overload protection: The F250 mA / 250 V fuse is at the “mA”

socket while the F10 A / 500 V fuse is at the “10 A” socket.

Max input current: at “mA” socket: 200 mA DC or AC RMS; at

“10 A” socket: 10 A DC or AC RMS. If the measured current

is greater than 10A, the duration of continuous measurement

should not exceed 10 seconds. Stop current measurement

after 15 minutes. Measuring range: 40 Hz – 400 Hz, sinu-

soidal RMS

Frequency measurement

Connect the red probe cable to the “ VTempΩHz” socket,

and the black one to the “COM” socket. Set the dial to the “Hz”

measurement range. Connect the measurement probe to the

circuit to be measured.

Measurement limit Resolution Accuracy

20 kHz 10 Hz ±(2% offset + 5 digits)

External Voltage: 200 mV-10 V AC RMS.

Over-voltage protection: 250 V DC or 250 V AC RMS.

Diode and interruption testing

Diode testing: Connect the red probe cable to the “

VTempΩHz” socket, and the black one to the “COM” socket (the

red probe is for “+” polarity). Set the dial to the “ ” position.

Connect the red probe cable to diode’s anode, and the black

one to its cathode. The display will show the diode’s approximate

forward voltage. If the connection is reversed, a “1” will appear

in the display.

Interruption testing: Connect the red probe cable to the “

VTempΩHz” socket, and the black one to the “COM” socket. Set

the dial to the “ ” position. Connect the measurement probe

to the circuit to be tested. If the circuit is connected to a power

source, switch of the power source and discharge the capacitors

before starting measurement. Short-circuits (less than 50 Ω) will

be indicated by the built-in buzzer.

Function Measurement limit Resolution Measuring environment

1 V 0,001 V Measurement current:

The built-in buzzer will approx. 1 mA

activate below 50 Ω Idle voltage: approx. 2,8 V

Overload protection:

250 V DC or 250 V AC RMS.

Transistor testing

Connect a transistor testing socket to the instrument so that its

“COM” connector plugs into the multimeter’s “COM” socket, and

its “IN” connector plugs into the multimeter’s “hFEmA” socket.

Set the dial to the “hFE” measurement range. Insert the transis-

tor to be tested into the testing socket. Observe the pin layout

and transistor type (PNP, NPN)

Measurement limit Description Measuring environment

hFE Estimated hFE on display Base current: 10 µA

(0-1000) Vce: approx. 2,8 V

Overload protection: fuse, (F250 mA / 250 V)

Capacity measurement ( )

Connect the red probe cable to the “hFEmA” socket, and the

black one to the “COM” socket. Set the dial to the desired mea-

surement range. Connect the measurement probe to the circuit

to be measured.

Measurement limit Resolution Accuracy

2 nF 1 pF ±(4,0% offset +3 digit)

20 nF 10 pF

200 nF 0,1 nF

2 µF 1 nF

200 µF 100 nF ±(6,0% offset +10 digit)

Overload protection: fuse (F250mA / 250V)

Temperature measurement

Connect the temperature probe’s red plug to the “

VTempΩHz” socket, and the black one to the “COM” socket.

Set the dial to the “Temp” measurement range. (The tempera-

ture probe is not suitable for measuring the temperature of

liquids)

Measured range Resolution Accuracy

-20°C- 0°C 1°C ±(5,0% offset + 4 digits)

1°C- 400°C ±(2,0% offset + 3 digits)

401°C- 1000°C ±(2,0% offset + 5 digits)

The temperature reading excludes thermal element tempera-

ture error. Overload protection: fuse (F250 mA / 250 V)

Resistance measurement (Ω)

Connect the red probe cable to the “ VTempΩHz” socket,

and the black one to the “COM” socket. (The red probe cable is

“+” polarity). Set the dial to the desired measurement range. If

the resistor to be measured is connected to a circuit, switch of

the power source and discharge the capacitors before starting

measurement.

Measurement limit Resolution Accuracy

200 Ω 0,1 Ω ±(0,8% offset + 3 digits)

2 kΩ 1 Ω ±(0,8% offset + 2 digits)

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ

20 MΩ 10 kΩ ±(1.0% offset + 2 digits)

200 MΩ 0,1 MΩ ±(6.0% offset + 10 digits)

Open circuit voltage: under 700 mV.

Over-voltage protection: 250 V DC or 250 V AC RMS.

Battery and fuse replacement

If the “ ” icon appears on the display, the batteries require re-

placing. The fuse only needs to be replaced rarely due to errors

associated with use. Prior top replacing the battery/fuse, turn

off the instrument and unplug the probe cables. For battery re-

placement, use a screwdriver to remove the screw from the rear

panel. For fuse replacement rst remove the instrument from

its case then remove the screws from the rear panel. Replace

the battery/fuse. Observe the correct polarity. Replace the cover

and tighten the screws.

Warning:

Before opening the instrument, make sure that the probe cable

has been removed from the measuring circuit.

Replace and tighten the screws so that the device operates in a

stable manner during use and accident hazards are avoided.

Accessories:

• instructions for Use • probe cable • temperature probe •

transistor testing socket • 9V (6F22) battery • case

Waste equipment must not be collected separately

or disposed of with household waste because it may

contain components hazardous to the environment

or health.

Used or waste equipment may be dropped off free of charge

at the point of sale, or at any distributor which sells equipment

of identical nature and function. Dispose of product at a facility

specializing in the collection of electronic waste. By doing so,

you will protect the environment as well as the health of oth-

ers and yourself. If you have any questions, contact the local

waste management organization. We shall undertake the tasks

pertinent to the manufacturer as prescribed in the relevant regu-

lations and shall bear any associated costs arising.

Batteries, whether alkaline or rechargeable, must not be

handled together with regular household waste. It is the

legal obligation of the product’s user to dispose of batter-

ies at a nearby collection center or at a retail shop. This

ensures that the batteries are ultimately neutralized in an

environment-friendly way.

Specications

• measurement category: CAT II 1000 V, CAT III 600 V and

Category 2 contamination

• fuses: 5x20 mm, F 250 mA / 250V quick blow; 6x30mm,

F 10 A / 500 V quick blow

• ambient temperature and humidity: 0 - 40°C (<80% relative

humidity)

• operating altitude: <2000 m

• storage temperature and humidity: 0 – 60 °C (<70% RH and

remove the battery)

• maximum allowed voltage between the measurement de-

vice and ground: 1000 V DC or 750 V AC RMS

• display: 3 1/2 digit LCD display

• sampling frequency: approx. 3/sec.

• power supply: 9V (6F22) battery

• reading over measurement limit: a number “1” on display

• polarity indication: “-” is displayed for negative polarity

• exhausted battery: “ “ icon appears on the display

• dimensions: 188 mm x 93 mm x 50 mm

• weight: approx. 380 g (including battery)

SMA 64

Allgemeines

Dieses Digitalmultimeter ist so konzipiert, dass es die Sicher-

heitsanforderungen der Norm IEC 61010-1 erfüllt. Es entspricht

den Messkategorien 600V CAT III und 1000V CAT II, sowie

der Verschmutzungsklasse 2. Lesen Sie diese Bedienung-

sanleitung vor dem Einsatz des Gerätes durch und beachten

Sie die einschlägigen Sicherheitsvorschriften. CAT IV: Mes-

sungen an der Quelle der Niederspannungsinstallation. z.B.:

Zähler, Schaltschränke, primärer Überspannungsschutz. CAT

III: Messungen in Gebäuden und Betriebsräumen. z.B.: orts-

feste Anlagen, Verteilertableau, Verkabelung, Sammelschiene,

Umschalter, Überspannungsschutzverteiler usw. CAT II: Mes-

sungen an Stromkreisen, die eine direkte Verbindung mit dem

Niederspannungsnetz haben. z.B. Messung von Haushalts-

geräten, tragbare Elektrogeräten und ähnlichen Anlagen. CAT

I: Messungen an Stromkreisen, die keine direkte Verbindung

zum Netz haben.

Achtung! Die Bedienungsanleitung enthält die für den si-

cheren Einsatz und Wartung erforderlichen Informationen und

Warnhinweise. Lesen Sie und interpretieren Sie die Bedienung-

sanleitung vor der Benutzung des Geräts. Fehlendes Verstän-

dnis der Anweisungen und Nichtbeachtung der Warnhinweise

können zu schweren Personen- und Sachschäden führen. Bitte

benutzen Sie die dem Multimeter beigefügten Messkabel für Ihre

Sicherheit. Überprüfen Sie sie vor der Benutzung und vergewis-

sern Sie sich von der Intaktheit des Gerätes.

Sicherheitshinweise

Wichtiger Hinweis! Lesen Sie die Bedienungsanleitung!

Verletzungsgefahr durch Stromschlag!

Es ist verboten, das Gerät oder die Zubehörteile zu demon-

tieren oder umzubauen. Bei Schäden eines Bauteils Gerät

unverzüglich vom Netz trennen und Fachkraft heranziehen.

Erdung

Schutzisolierung (Schutzklasse II)

Absicherung mit einer Schmelzsicherung,

Austausch laut Bedienungsanleitung

Wartung

Zum Öffnen der Außenverkleidung des Multimeters oder zum

Entfernen des Batteriefachs vorher Messkabel trennen. Vor

dem Öffnen des Multimeters Batterie entfernen und auf statische

Elektrizität prüfen, um Schäden an den Multimeterkomponen-

ten vorzubeugen. Vor dem Öffnen des Multimeters müssen

Sie beachten, dass gefährliche Hochspannungen selbst bei

ausgeschaltetem Zustand an einigen Kondensatoren des Mul-

timeters anliegen können. Kalibrierung, Wartung, Instandset-

zung und sonstige Maßnahmen am Multimeter dürfen nur von

Fachkräften vorgenommen werden, die mit dem Multimeter und

der Stromschlaggefahr vollkommen vertraut sind. Bei längerem

Nichtgebrauch Batterie aus dem Multimeter entnehmen und bei

der Lagerung Umgebung mit hohen Temperaturen bzw. Luft-

feuchtigkeit vermeiden. Bei Bedarf Schmelzsicherung gegen ein

Ersatzstück mit den folgenden Parametern austauschen:

F1: 5x20 mm, F 250 mA / 250 V

F2: 6x30 mm, F10 A / 500 V

Benutzen Sie keine Schleifmittel oder Lösemittel am Gerät.

Reinigen Sie das Gerät nur mit einem feuchten Tuch oder mil-

dem Reiniger.

Betrieb

• Beim Einsatz des Gerätes in der Nähe bedeutender elektro-

magnetischer Interferenz sollten Sie beachten, dass die Funk-

tion des Multimeters instabil werden oder Fehler anzeigen

könnte.

• Überschreiten Sie nie die Sicherheitsgrenzwerte nach den Vor-

gaben der Bedienungsanleitung für jeden Messbereich.

• Benutzen sie das Gerät nie ohne die hintere Verkleidung und

vollständige Befestigung.

• Bei der Spannungsmessung (mit Ausnahme der Messgrenze

von 200 mV) beträgt die maximale Eingangsspannung 1000

V DC oder 750 V AC. (Maximale Eingangsspannung im

Messbereich 200 mV: 250 V DC, oder gleichwertige RMS-

Spannung).

• Bei Frequenz-, Widerstand-, Unterbrechungs- oder Dioden-

messung beträgt die Höchstspannung 250 V DC oder die gle-

ichwertige RMS-Spannung.

• Bei Kapazitäts-, Temperatur-, mA-Strom- und Transistormes-

sungen ist das Multimeter durch eine Sicherung (F250 mA /

250 V) abgesichert.

• Bei ungewöhnlichen Erscheinungen am Multimeter ist das Mul-

timeter unverzüglich auszuschalten und instand zu setzen.

• Sind die Wertgrenzen bei der Messung nicht bekannt, so ist der

Messbereichswahlschalter in die oberste Position zu drehen.

• Vor dem Umschalten des Messbereichswahlschalters Messka-

bel aus dem Messkreis entfernen.

• Bei Messungen am Fernseher oder an Wechselstromkreisen

sollten Sie stets beachten, dass Durchgangsspannungen mit

hoher Amplitude, die das Multimeter beschädigen, an den

Testpunkten vorkommen können.

• Überschreitet die zu prüfende Spannung den Wert von 60 V

DC oder 30 V AC effektiv, so ist eine sorgfältige Arbeitsweise

zur Vermeidung von Stromschlag erforderlich.

• Ist das Batteriesymbol an der Anzeige ersichtlich, so ist die Bat-

terie unverzüglich zu ersetzen.

• Niedrige Batteriespannung kann zu Messfehlern, möglicher-

weise zum Stromschlag oder Personenschäden führen.

• Halten Sie Ihre Finger bei der Messung von den Anschlussbu-

chsen fern. Benutzen Sie das Multimeter nicht in der Nähe von

explosionsgefährlichem Gas, Dampf oder Staub.

• Überprüfen Sie das Gerät für die richtige Funktion vor dem Ge-

brauch immer (z.B. mit einer bekannten Spannungsquelle).

• Bei der Messung von Spannungen der Kategorie CAT II darf

die Spannung 1000 Volt nicht überschreiten; bei der Messung

von Spannungen der Kategorie CAT III darf die Spannung 600

Volt nicht überschreiten.

Allgemeine Beschreibung

Das Messgerät ist mit einer 3½-stelligen 7-Segment-Anzeige

ausgeführt. Es kann für die Messung von Gleichstrom, Wech-

selstrom, Gleichspannung, Wechselspannung, Widerstand, Fre-

quenz, Temperatur, Kapazität, Dioden und Unterbrechung, sowie

für die Prüfung von Transistoren benutzt werden. Der Messwert

kann an der Anzeige festgehalten werden. Automatische Auss-

chaltfunkton nach ca. 25 Minuten.

Digitalmultimeter

Anzeigesymbole

niedrige Batteriespannung

negative Eingangspolarität

HV Hochspannungsmessung, AC 750 V oder DC 1000 V

HOLD Messwert festgehalten

Eingangsbuchsen

COM gemeinsame Buchse für alle Messgrößen

V Temp Ω Hz Spannungs-, Widerstand-, Frequenz-,

Dioden-, Unterbrechungs- und Temperatur-

messung (positiver Eingang)

mA hFE Strommessbuchse bis max. 200 mA

Messbereich, Kapazitätsmessung,

Transistorprüfung (positiver Eingang)

10 A Strommessbuchse bis max. 10 A

Messbereich (positiver Eingang)

Genauigkeit

Referenzbedingungen: Umgebungstemperatur von 18 °C bis

28 °C, Luftfeuchtigkeit maximal 80 %.

Gleichspannung messen ( )

Schließen Sie das rote Messkabel an die Buchse „

VTempΩHz“ und das schwarze an die Buchse „COM“ an. Stel-

len Sie den Drehschalter entsprechend dem gewünschten Mess-

bereich ein. Schließen Sie die Messkabel an den zu messenden

Stromkreis an.

Messbereich Auösung Genauigkeit

200 mV 0,1 mV ±0,5% Abweichung + 2 Stellen

2 V 1 mV

20 V 10 mV

200 V 100 mV

1000 V 1 V ±0,8 % Abweichung + 2 Stellen

Eingangsimpedanz: 10 MΩ. Maximale Eingangsspannung:

1000 V DC oder 750 V AC RMS beziehungsweise 250 V DC

oder AC RMS im 200 mV-Messbereich.

Gleichstrom messen ( )

Schließen Sie das rote Messkabel an die Buchse „hFEmA“

und das schwarze Messkabel an die „COM“-Buchse an. (bei

Messungen von 200 mA bis 10 A ist das rote Messkabel an die

Buchse „10 A“ anzuschließen). Stellen Sie den Drehschalter en-

tsprechend dem gewünschten Messbereich ein. Unterbrechen

Sie den Stromkreis, in dem eine Strommessung vorgenommen

werden soll und verbinden Sie die Messkabel mit den Messs-

tellen.

Messbereich Auösung Genauigkeit

2 mA 1 µA ±(0,8 % Abweichung +1 Stelle)

20 mA 10 µA

200 mA 0,1 mA ±(1,5 % Abweichung +1 Stelle)

10 A 10 mA ±(2,0 % Abweichung +5 Stellen)

Überlastschutz: F250 mA / 250 V Sicherung an der „mA”-Bu-

chse; F10 A/500 V-Sicherung an der „10 A”-Buchse. Maximaler

Eingangsstrom: an der „mA“-Buchse: 200 mA DC oder AC RMS;

an der „10 A“-Buchse: 10 A DC oder AC RMS. Überschreitet der

gemessene Strom 10 A, so darf die ununterbrochene Messzeit

nicht mehr als 10 Sekunden betragen. Beenden Sie die Strom-

messung nach 15 Minuten.

Wechselspannung messen ( )

Schließen Sie das rote Messkabel an die Buchse „

VTempΩHz“ und das schwarze an die Buchse „COM“ an.

Stellen Sie den Drehschalter entsprechend dem gewünschten

Messbereich ein. Verbinden Sie die Messkabel mit dem zu mes-

senden Stromkreis.

Messbereich Auösung Genauigkeit

2 V 1 mV ±0,8 % Abweichung + 3 Stellen

20 V 10 mV

200 V 100 mV

750 V 1 V ±1,2 % Abweichung + 3 Stellen

Eingangsimpedanz: 10 MΩ. Maximale Eingangsspannung: 1000

V DC oder 750 V AC RMS beziehungsweise 250 V DC oder AC

RMS im 200 mV-Messbereich. Messbereich: 40 Hz-400 Hz sinus-

förmige RMS; bei 750 V AC max. 200 Hz sinusförmige RMS

Wechselstrom messen ( )

Schließen Sie das rote Messkabel an die Buchse „hFEmA“ und das

schwarze Messkabel an die „COM“-Buchse an. (bei Messungen von 200

mAbis 10Aist das rote Messkabel an die Buchse „10A“ anzuschließen).

Stellen Sie den Drehschalter entsprechend dem gewünschten Mess-

bereich ein. Unterbrechen Sie den Stromkreis, in dem eine Strommes-

sung vorgenommen werden soll und verbinden Sie die Messkabel mit

den Messstellen.

Messbereich Auösung Genauigkeit

20 mA 10 µA ±(1 % Abweichung + 5 Stellen)

200 mA 0,1 mA ±(1,8 % Abweichung + 5 Stellen)

10 A 10 mA ±(3,0 % Abweichung + 7 Stellen)

Überlastschutz: F250 mA / 250 V Sicherung an der „mA”-Bu-

chse; F10 A / 500 V-Sicherung an der „10 A”-Buchse. Maximaler

Eingangsstrom: an der „mA“-Buchse: 200 mA DC oder AC RMS;

an der „10 A“-Buchse: 10 A DC oder AC RMS. Überschreitet der

gemessene Strom 10 A, so darf die ununterbrochene Messzeit

nicht mehr als 10 Sekunden betragen. Beenden Sie die Strom-

messung nach 15 Minuten. Messbereich: 40 Hz-400 Hz sinus-

förmige RMS

Frequenz messen

Schließen Sie das rote Messkabel an die Buchse „

VTempΩHz“ und das schwarze an die Buchse „COM“ an.

Stellen Sie den Drehschalter entsprechend dem Messbereich

„Hz“ ein. Verbinden Sie die Messkabel mit dem zu messenden

Stromkreis.

Messbereich Auösung Genauigkeit

20 kHz 10 Hz ±(2 % Abweichung +5 Stellen)

Eingangsspannung: 200 mV-10 V AC RMS.

Überspannungsschutz: 250 V DC oder 250 V AC RMS.

Dioden- und Unterbrechungsprüfung

Diodenprüfung: Schließen Sie das rote Messkabel an die

Buchse „ VTempΩHz“ und das schwarze an die Buchse

„COM“ an (rotes Messkabel entspricht der „+“-Polarität). Stel-

len Sie den Drehschalter in die Position „ “. Verbinden Sie

das rote Messkabel mit der Anode der Diode und das schwarze

Messkabel mit der Katode. Die ungefähre Durchlassspannung

der Diode wird angezeigt. Ist die Diode verkehrt angeschlos-

sen, so wird „1“ angezeigt. Unterbrechungsprüfung: Schließen

Sie das rote Messkabel an die Buchse „ VTempΩHz“ und

das schwarze an die Buchse „COM“ an. Stellen Sie den Dreh-

schalter in die Position „ “. Verbinden Sie die Messkabel mit

dem zu prüfenden Stromkreis. Ist der Stromkreis mit einem

Netzgerät verbunden, so ist die Stromquelle vor Beginn des

Messvorgangs auszuschalten und Kondensatoren sind zu en-

tladen. Bei Kurzschluss (weniger als 50 Ω) ist der eingebaute

Summer hörbar.

Funktion Messbereich Auösung Messumgebung

1 V 0,001 V Messstrom: ca. 1 mA

unter 50 Ω ist der eingebaute Leerlaufspannung: ca. 2,8 V

Summer hörbar

Überlastschutz: 250 V DC oder 250 V AC RMS.

Transistorprüfung

Schließen Sie den Transistor-Prüfsockel an das Messgerät

an, indem der „COM“-Anschluss mit der „COM“-Buchse des

Multimeters und der „IN“-Anschluss mit der „hFEmA“-Buchse

des Multimeters verbunden wird. Stellen Sie den Drehschal-

ter entsprechend dem Messbereich „hFE“ ein. Stecken Sie

den zu messenden Transistor in den Prüfsockel. Beachten

Sie die Belegung der Anschlüsse und den Transistortyp (PNP,

NPN).

Messbereich Beschreibung Messumgebung

hFE hFE Schätzwert angezeigt Basisstrom: 10 µA

(0-1000) Vce: ca. 2,8 V

Überlastschutz: Sicherung, (F250 mA / 250 V)

Kapazität messen ( )

Schließen Sie das rote Messkabel an die Buchse „hFEmA“

und das schwarze an die Buchse „COM“ an. Stellen Sie den

Drehschalter entsprechend dem gewünschten Messbereich ein.

Verbinden Sie die Messkabel mit dem zu messenden Strom-

kreis.

Messbereich Auösung Genauigkeit

2 nF 1 pF ±(4,0 % Abweichung +3 Stellen)

20 nF 10 pF

200 nF 0,1 nF

2 µF 1 nF

200 µF 100 nF ±(6,0 % Abweichung +10 Stellen)

Überlastschutz: Sicherung, (F250 mA / 250 V)

Temperatur messen

Schließen Sie den roten Stecker des Temperaturmessfühlers an

die Buchse „ VTempΩHz“ und das schwarze an die Buchse

„COM“ an. Stellen Sie den Drehschalter entsprechend dem

Messbereich „Temp“ ein. (Der Temperaturmessfühler ist nicht

zur Temperaturmessung von Flüssigkeiten geeignet)

Messbereich Auösung Genauigkeit

-20 °C bis 0 °C 1 °C ±(5,0 % Abweichung +4 Stellen)

1 °C bis 400 °C ±(2,0 % Abweichung +3 Stellen)

401 °C bis 1000 °C ±(2,0 % Abweichung +5 Stellen)

Die Temperaturkennzahl beinhaltet den Fehler des Thermoele-

mentes nicht. Überlastschutz: Sicherung, (F250 mA / 250 V)

Widerstand messen (Ω)

Schließen Sie das rote Messkabel an die Buchse „

VTempΩHz“ und das schwarze an die Buchse „COM“ an

(rotes Messkabel entspricht der „+“-Polarität) Stellen Sie den

Drehschalter entsprechend dem gewünschten Messbereich

ein. Ist der zu messende Widertand mit einem Stromkreis ver-

bunden, so ist die Stromquelle vor Beginn des Messvorgangs

auszuschalten und Kondensatoren sind zu entladen.

Messbereich Auösung Genauigkeit

200 Ω 0,1 Ω ±(0,8 % Abweichung +3 Stellen)

2 kΩ 1 Ω ±(0,8 % Abweichung +2 Stellen)

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ

20 MΩ 10 kΩ ±(1,0 % Abweichung + 2 Stellen)

200 MΩ 0,1 MΩ ±(6,0 % Abweichung +10 Stellen)

Spannung bei offenem Stromkreis: bis 700 mV.

Überspannungsschutz: 250 V DC oder 250 V AC RMS.

Batterie und Sicherung ersetzen

Wird das Symbol „ “ angezeigt, so ist der Austausch der

Batterie erforderlich. Der Austausch der Sicherung ist selten

erforderlich, Probleme könnten durch Bedienungsfehler verur-

sacht werden. Vor dem Austausch der Batterie/Sicherungen

Messgerät ausschalten und Messkabel abtrennen. Bei Bat-

terietausch Schrauben der Rückwand lösen. Bei Austausch

der Sicherung zuerst Gerät aus dem Etui entnehmen und

anschließend Schrauben der Rückwand lösen. Ersetzen Sie

die Batterie/Sicherung. Beachten Sie die richtige Polarität

der Batterie. Befestigen Sie die Rückwand erneut mit den

Schrauben.

Warnung

Vergewissern Sie sich vor dem Öffnen des Geräts immer, dass

Messkabel vom Messkreis getrennt sind. Verschrauben Sie

wieder die Schrauben für eine stabile Funktion des Gerätes, um

Unfallgefahr zu vermeiden.

Zubehör:

• Bedienungsanleitung • Messkabel • Temperaturmessfühler

• Transistor-Prüfsockel • 9 V-Batterie (6F22) • Etui

Sammeln Sie Altgeräte getrennt, entsorgen Sie

sie keinesfalls im Haushaltsmüll, weil Altgeräte

auch Komponenten enthalten können, die für

die Umwelt oder für die menschliche Gesundheit

schädlich sind!

Gebrauchte oder zum Abfall gewordene Geräte können an

der Verkaufsstelle oder bei jedem Händler, der vergleichbare

oder funktionsgleiche Geräte verkauft, kostenlos abgegeben

oder an eine Spezialsammelstelle für Elektroabfälle überge-

ben werden. Damit schützen Sie die Umwelt, Ihre eigene

Gesundheit und die Ihrer Mitmenschen. Bei Fragen wenden

Sie sich bitte an den örtlichen Abfallentsorgungsträger. Wir

übernehmen die einschlägigen, gesetzlich vorgeschriebenen

Aufgaben und tragen die damit verbundenen Kosten.

Die Batterien / Akkus dürfen nicht mit dem normalen

Hausmüll zusammen behandelt werden. Der Verwender

ist gesetzlich dazu verpichtet, gebrauchte, entladene

Batterien/ Akkus am Sammelort des Wohnortes oder im

Handel abzugeben. So ist es zu sichern, dass die Bat-

terien / Akkus umweltschonend entsorgt werden.

Technische Daten

• Messkategorie: CAT II 1000 V, CAT III 600 V und Verschmut-

zungsklasse 2.

• Sicherungen: 5x20 mm, F 250 mA / 250 V ink; 6x30 mm, F

10A / 500 V ink.

• Umgebungstemperatur und Feuchtigkeit: 0 - 40 ° C (< 80 %

relative Luftfeuchtigkeit).

• Betriebshöhe: < 2000 m. Lagertemperatur und Feuchtigkeit:

0 - 60 ° C (<70 % relative Luftfeuchtigkeit, Batterie entfernen).

• Höchstzulässige Spannung zwischen dem Eingang des Mess-

geräts und der Erde: 1000 V DC oder 750 V AC RMS.

• Anzeige: 3 1/2-stellige LCD-Anzeige.

• Abtastrate: ca. 3/sec. Stromversorgung: 9 V-Batterie (6F22).

• Überlaufanzeige: „1“ wird angezeigt. Polaritätsanzeige: „-“

zeigt eine negative Polarität an.

• Batterie leer: „ “ wird angezeigt.

• Abmessungen: 188 mm x 93 mm x 50 mm.

• Gewicht: ca. 380 g (inkl. Batterie)

SMA 64

Általános információk:

Ezt a digitális multimétert úgy tervezték, hogy megfeleljen az

IEC 61010-1 szabvány biztonsági követelményeinek. Meg-

felel a 600V CAT III, 1000V CAT II mérési kategóriáknak és

a 2-es fokozatú szennyezés követelményeinek. Mielőtt ezt a

műszert használja, olvassa el ezt a használati útmutatót, és

tartsa szem előtt a vonatkozó biztonsági előírásokat. CAT IV:

mérések kisfeszültségű tápforrásoknál. Pl.: fogyasztásmérők,

kapcsolószekrények, elsődleges túlfeszültség-védelmi esz-

közökhöz. CAT III: mérések épületekben, üzemhelyiségekben.

Pl.: rögzített berendezések, elosztótábla, kábelezés, gyűjtősín,

átkapcsolók, túláramvédelmi elosztódoboz, stb. CAT II: mérések

olyan áramkörökben, amelyek közvetlenül csatlakoznak a

kisfeszültségű áramkörökre. Pl.: háztartási cikkek, hordozható

eszközök és hasonló berendezések mérése. CAT I: mérések

olyan elektromos áramkörben, amelyek közvetlenül nem csat-

lakoznak a hálózathoz.

Figyelem! A használati utasítás a biztonságos

használathoz és a karbantartáshoz szükséges információkat

és gyelmeztetéseket tartalmazza. Olvassa el és értelmezze a

használati utasítást a készülék használata előtt. Az utasítások

meg nem értése és a gyelmeztetések be nem tartása súlyos

sérüléseket és károkat okozhat. Saját biztonsága érdekében,

kérjük, használja azt a mérőzsinórt, amelyet a multiméterhez

kap. Használat előtt kérjük, ellenőrizze, és győződjön meg arról,

hogy az eszköz sértetlen.

Biztonsági jelzések

Fontos gyelmeztetés! Olvassa el a használati

utasításban foglaltakat!

Áramütésveszély!

Tilos a készülék vagy tartozékainak szétszerelése, átalakítása!

Bármely rész megsérülése esetén azonnal áramtalanítsa és

forduljon szakemberhez.

Földelés

Kettős szigetelés

(II. érintésvédelmi osztály)

Olvadóbiztosítékkal védett, csere használati

utasítás szerint.

Karbantartás

A multiméter külső borításának megbontásához vagy az elem-

tartó eltávolításához először húzza ki a mérőzsinórt. Mielőtt

kinyitná a multimétert, vegye ki az elemet, és győződjön meg

arról, hogy nincs statikus elektromosság, annak érdekében,

hogy a multiméter alkatrészei ne sérüljenek. Mielőtt kinyitná a

multimétert, tudnia kell, hogy veszélyes feszültség maradhatott

a multiméter néhány kondenzátorában, még akkor is, ha ki van

kapcsolva. A multiméter kalibrálását, karbantartását, javítását

és egyéb műveleteket csak olyan szakember végezheti, aki

teljesen tisztában van a multiméterrel és az áramütés veszé-

lyével. Ha a multimétert hosszabb ideig nem használja, vegye

ki az elemet, és ne tárolja magas hőmérsékletű, ill. páratartalmú

környezetben. Ha szükséges, cserélje ki az olvadóbiztosítékot

az alábbiakban meghatározott paraméterűre:

F1: 5x20 mm, F 250 mA / 250 V

F2: 6x30 mm, F10 A / 500 V

Ne használjon semminemű csiszolóeszközt vagy oldószert az

eszközön. A tisztításhoz csak nedves törlőruhát vagy gyengéd

mosószert használjon.

Használat közben

•

Ha a készüléket jelentős elektromágneses interferencia

közelében használja, vegye gyelembe, hogy multiméter

működése instabillá válhat, vagy hibát jelezhet.

•

Soha ne lépje túl a biztonsági határértékeket, melyeket a

használati útmutató mérési intervallumonként meghatároz.

•

Soha ne használja az eszközt a hátsó borítás és a teljes rög-

zítés nélkül.

•

Ha feszültséget mér (ide nem értve a 200 mV-os méréshatárt),

a maximális bemeneti feszültség 1000 V DC vagy 750 V AC.

•

(A maximális bemeneti feszültség 200 mV-os méréshatárnál:

250 V DC, vagy azzal egyenértékű RMS feszültségérték).

•

Ha frekvencia-, ellenállás-, szakadás-, vagy diódamérést vé-

gez, a maximális feszültség 250 V DC, vagy azzal egyenértékű

RMS feszültségérték lehet.

•

Ha kapacitás-, hőmérséklet-, mA áram-, és tranzisztormérést

végez, a multimétert biztosíték (F250 mA / 250 V) védi.

•

Ha bármilyen szokatlan jelenséget észlel a multiméteren, a

multimétert azonnal ki kell kapcsolni, és meg kell javítani.

•

Amikor a mérési értékhatárok nem ismertek, állítsa a mérésha-

tárváltó-kapcsolót a legnagyobb fokozatú állásba.

•

Mielőtt elfordítaná a méréshatárváltó-kapcsolót, távolítsa el a

mérőzsinórt a mérőáramkörből.

•

Amikor méréseket folytat a TV-n vagy váltóáramú áram-

körökön, mindig emlékezzen arra, hogy lehet magas amp-

litúdójú átmenő feszültség a tesztpontokon, amelyek káro-

síthatják a multimétert.

•

Ha a vizsgálandó feszültség meghaladja 60 V DC vagy 30

V AC effektív értéket, óvatosan dolgozzon, hogy elkerülje az

áramütést.

•

Ha az elem szimbólum megjelenik a kijelzőn, az elemet

azonnal ki kell cserélni.

•

Az alacsony elemfeszültség mérési hibákat, esetleg áramü-

tést, vagy személyi sérülést is okozhat.

•

Mérés közben tartsa távol az ujjait a csatlakozó aljzatoktól.

•

Ne használja a multimétert robbanásveszélyes gáz, gőz

vagy por közelében.

• Használat előtt, mindig ellenőrizze a készüléket, a megfelelő

működés érdekében (pl. ismert feszültségforrással).

• Amikor CAT II típusú feszültséget mér, a feszültség nem

haladhatja meg az 1000 Voltot; ha CAT III típusú feszültséget

mér, a feszültség nem haladhatja meg a 600 Voltot.

Általános leírás

Ez a mérőműszer 3½ digites 7 szegmenses kijelzővel készült.

Használható egyenáram, váltóáram, egyenfeszültség,

váltófeszültség, ellenállás, frekvencia, hőmérséklet, kapacitás,

dióda és szakadás mérésére, valamint tranzisztor vizsgálatára.

A mért érték rögzíthető a kijelzőn. Automatikus kikapcsolás kb.

25 perc elteltével.

Digitális multiméter

Kijelző szimbólumai

alacsony telepfeszültség

negatív bemeneti polaritás

HV nagyfeszültségmérés, AC 750 V vagy DC 1000 V

HOLD a mért érték rögzítve

Bemeneti aljzatok

COM minden mérendő mennyiség

közös aljzata

V Temp Ω Hz feszültség-, ellenállás-, frekvencia-,

dióda-, szakadás-, hőmérsékletmérés

(pozitív bemenet)

mA hFE árammérő aljzat max. 200 mA-es

méréshatárig,

kapacitásmérés, tranzisztorvizsgáló

(pozitív bemenet)

10A árammérő aljzat max. 10 A-es

méréshatárig (pozitív bemenet)

Pontosság

Referencia feltételek: környezeti hőmérséklet 18 ° C-tól

28 ° C-ig, relatív páratartalom nem több, mint 80%.

Egyenfeszültség mérése ( )

Csatlakoztassa a piros mérőzsinórt a VTempΩHz” aljzat-

ba, a feketét a “COM” aljzatba. Állítsa a forgókapcsolót a kívánt

méréshatárba. Csatlakoztassa a mérőzsinórokat a mérni kívánt

áramkörhöz.

Méréshatár Felbontás Pontosság

200 mV 0,1 mV ±0,5% eltérés + 2 digit

2 V 1 mV

20 V 10 mV

200 V 100 mV

1000 V 1 V ±0,8% eltérés + 2 digit

Bemeneti impedancia: 10 MΩ. Maximális bemeneti feszültség:

1000 V DC vagy 750 V AC RMS illetve 250 V DC vagy AC RMS

200 mV-os mérési tartománynál.

Egyenáram mérése ( )

Csatlakoztassa a piros mérőzsinórt a “hFEmA” aljzatba, a

fekete mérőzsinórt a “COM” aljzatba. (a 200 mA – 10 A közötti

méréseknél helyezze a piros mérőzsinórt a “10 A” aljzatba).

Állítsa a forgókapcsolót a kívánt méréshatárba. Szakítsa meg

az áramkört, amelyben áramot kíván mérni, és csatlakoztassa a

mérőzsinórt a mérendő pontokra.

Méréshatár Felbontás Pontosság

2 mA 1 µA ±(0,8% eltérés +1 digit)

20 mA 10 µA

200 mA 0,1 mA ±(1,5% eltérés +1 digit)

10 A 10 mA ±(2,0% eltérés +5 digit)

Túlterhelés elleni védelem: F250 mA / 250 V biztosíték a „mA”

aljzatnál; F10 A/500 V biztosíték a „10 A” aljzatnál. Maximális

bemeneti áram: „mA” aljzaton: 200 mA DC vagy AC RMS; a

„10 A” aljzaton: 10 A DC vagy AC RMS. Amikor a mért áram

nagyobb, mint a 10 A, a folyamatos mérésidő nem lehet több,

mint 10 másodperc. Állítsa le az árammérést 15 perc elteltével.

Váltófeszültség mérése ( )

Csatlakoztassa a piros mérőzsinórt VTempΩHz” aljzatba,

a feketét pedig a “COM” aljzatba. Állítsa a forgókapcsolót a

kívánt méréshatárba. Csatlakoztassa a mérőzsinórt a mérni

kívánt áramkörre.

Méréshatár Felbontás Pontosság

2 V 1 mV ±0,8% eltérés + 3 digit

20 V 10 mV

200 V 100 mV

750 V 1 V ±1,2% eltérés + 3 digit

Bemeneti impedancia: 10 MΩ. Maximális bemeneti feszültség:

1000 V DC vagy 750 V AC RMS illetve 250 V DC vagy AC RMS

200 mV-os mérési tartománynál. Mérési tartomány: 40 Hz-400

Hz szinusz RMS; 750 V AC-nál max. 200 Hz szinusz RMS

Váltóáram mérése ( )

Csatlakoztassa a piros mérőzsinórt a “hFEmA” aljzatba, a

fekete mérőzsinórt a “COM” aljzatba. (a 200 mA – 10 A közötti

méréseknél helyezze a piros mérőzsinórt a “10 A” aljzatba).

Állítsa a forgókapcsolót a kívánt méréshatárba. Szakítsa meg

az áramkört, amelyben áramot kíván mérni, és csatlakoztassa

a mérőzsinórt a mérendő pontokra.

Méréshatár Felbontás Pontosság

20 mA 10 µA ±(1% eltérés + 5 digit)

200 mA 0,1 mA ±(1,8% eltérés + 5 digit)

10 A 10 mA ±(3,0% eltérés + 7 digit)

Túlterhelés elleni védelem: F250 mA / 250 V biztosíték a „mA”

aljzatnál; F10 A / 500 V biztosíték a „10 A” aljzatnál. Maximális

bemeneti áram: „mA” aljzaton: 200 mA DC vagy AC RMS; a

„10 A” aljzaton: 10 A DC vagy AC RMS. Amikor a mért áram

nagyobb, mint a 10 A, a folyamatos mérés idő nem lehet több,

mint 10 másodperc. Állítsa le az árammérést 15 perc elteltével.

Mérési tartomány: 40 Hz-400 Hz, szinusz RMS

Frekvencia mérése

Csatlakoztassa a piros mérőzsinórt a VTempΩHz” aljzat-

ba, a feketét pedig a “COM” aljzatba. Állítsa a forgókapcsolót

a „Hz” méréshatárba. Csatlakoztassa a mérőzsinórt a mérni

kívánt áramkörre.

Méréshatár Felbontás Pontosság

20 kHz 10 Hz ±(2% eltérés +5 digit)

Bemeneti feszültség: 200 mV-10 V AC RMS

Túlfeszültség elleni védelem: 250 V DC vagy 250 V AC RMS

Dióda- és szakadásvizsgálat

Diódavizsgálat: csatlakoztassa a piros mérőzsinórt a

VTempΩHz” aljzatba, a feketét pedig a “COM” aljzatba (a piros

mérőzsinór a “+” polaritású) Kapcsolja a forgókapcsolót a “

” helyzetbe. Csatlakoztassa a piros mérőzsinórt a dióda

anódjára, a fekete mérőzsinórt pedig a katódjára. A kijelzőn

körülbelül a dióda nyitófeszültsége fog megjelenni. Amennyi-

ben a csatlakozás fordított, a kijelzőn az “1” szám jelenik meg.

Szakadásvizsgálat: csatlakoztassa a piros mérőzsinórt a “

VTempΩHz” aljzatba, a feketét pedig a “COM” aljzatba. Kap-

csolja a forgókapcsolót a “ ” helyzetbe. Érintse a mérőzsinórt

a vizsgálandó áramkörre. Ha az áramkör egy tápegységhez

kapcsolódik, akkor kapcsolja ki az áramforrást, és süsse ki a

kondenzátorokat, mielőtt megkezdené a mérést. A rövidzárra

(kevesebb, mint 50 Ω), a beépített hangjelző jelez.

Funkció Méréshatár Felbontás Mérési környezet

1 V 0,001 V Mérőáram: 1 mA körül

50 Ω alatt a beépített Üresjárati feszültség: 2,8 V körül

hangjelző megszólal

Túlterhelés elleni védelem: 250 V DC vagy 250 V AC RMS.

Tranzisztorvizsgálat

Csatlakoztassa a tranzisztorvizsgáló aljzatot a műszerbe úgy,

hogy a „COM” csatlakozója a multiméter „COM” aljzatába, az

„IN” csatlakozója a multiméter „hFEmA” aljzatába csatlakoz-

zon. Állítsa a forgókapcsolót a „hFE” méréshatárba. Helyezze

a mérendő tranzisztort a vizsgáló aljzatba. Ügyeljen a lábkiosz-

tásra és a tranzisztor típusára (PNP, NPN)

Méréshatár Leírás Mérési környezet

hFE hFE becslés a kijelzőn Bázisáram: 10 µA

(0-1000) Vce: 2,8 V körül

Túlterhelésvédelem: biztosíték, (F250 mA / 250 V)

Kapacitásmérés ( )

Csatlakoztassa a piros mérőzsinórt a “ hFEmA” aljzatba, a

feketét pedig a “COM” aljzatba. Állítsa a forgókapcsolót a

kívánt méréshatárba. Csatlakoztassa a mérőzsinórt a mérni

kívánt áramkörre.

Méréshatár Felbontás Pontosság

2 nF 1 pF ±(4,0% eltérés +3 digit)

20 nF 10 pF

200 nF 0,1 nF

2 µF 1 nF

200 µF 100 nF ±(6,0% eltérés +10 digit)

Túlterhelésvédelem: biztosíték (F250 mA / 250 V)

Hőmérsékletmérés

Csatlakoztassa a hőmérő szonda piros dugóját a

VTempΩHz” aljzatba, a feketét pedig a “COM” aljzatba. Állítsa

a forgókapcsolót a „Temp” méréshatárba. (A hőmérő szonda

folyadék hőmérsékletének mérésére nem alkalmas)

Mért tartomány Felbontás Pontosság

-20°C - 0°C 1°C ±(5,0% eltérés +4 digit)

1°C - 400°C ±(2,0% eltérés +3 digit)

401°C - 1000°C ±(2,0% eltérés +5 digit)

A hőmérsékleti mutató nem tartalmazza a hőelem hibáját.

Túlterhelésvédelem: biztosíték (F250 mA / 250 V)

Ellenállás mérése (Ω)

Csatlakoztassa a piros mérőzsinórt a “ VTempΩHz” aljzat-

ba, a feketét pedig a “COM” aljzatba. (A piros mérőzsinór a “+”

polaritású). Állítsa a forgókapcsolót a kívánt méréshatárba. Ha

a mérendő ellenállás egy áramkörhöz kapcsolódik, akkor kap-

csolja ki az áramforrást, és süsse ki a kondenzátorokat, mielőtt

megkezdi a mérést.

Méréshatár Felbontás Pontosság

200 Ω 0,1 Ω ±(0,8% eltérés+3 digit)

2 kΩ 1 Ω ±(0,8% eltérés+2 digit)

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ

20 MΩ 10 kΩ ±(1,0% eltérés + 2 digit)

200 MΩ 0,1 MΩ ±(6,0% eltérés +10 digit)

Nyitott áramköri feszültség: 700 mV alatt

Túlfeszültség elleni védelem: 250 V DC vagy 250 V AC RMS

Elem- és biztosítékcsere

Ha az “ ” ikon megjelenik a kijelzőn, akkor elemcsere

szükséges. A biztosíték cseréje ritkán válik esedékessé, a

használatból eredő hibák okozhatják a problémát. Az elem/

biztosítékok cseréje előtt kapcsolja ki a műszert, húzza ki a

mérőzsinórokat. Elemcserénél távolítsa el a csavart a hátlap-

ból. Biztosítékcserénél először vegye ki a műszert a tokból,

majd távolítsa el a csavarokat a hátlapból. Cserélje ki az ele-

met/biztosítékot. A megfelelő elempolaritásra gyeljen. Csa-

varozza vissza a hátlapot.

Figyelmeztetés:

Mielőtt az eszközt felnyitná, mindig bizonyosodjon meg arról,

hogy a mérőzsinórokat eltávolította a mérési körből! Csa-

varja vissza a csavarokat, hogy stabilan működjön az eszköz

használat közben, ezzel elháríthatja a balesetveszélyt!

Tartozékok: • használati utasítás • mérőzsinór • hőmérő

szonda • tranzisztorvizsgáló aljzat • 9 V elem (6F22)

A hulladékká vált berendezést elkülönítetten gyűjtse,

ne dobja a háztartási hulladékba, mert az a környezet-

re vagy az emberi egészségre veszélyes összetevőket

is tartalmazhat!

A használt vagy hulladékká vált berendezés térítésmen-

tesen átadható a forgalmazás helyén, illetve valamennyi for-

galmazónál, amely a berendezéssel jellegében és funkciójában

azonos berendezést értékesít. Elhelyezheti elektronikai hulladék

átvételére szakosodott hulladékgyűjtő helyen is. Ezzel Ön védi a

környezetet, embertársai és a saját egészségét. Kérdés esetén

keresse a helyi hulladékkezelő szervezetet. A vonatkozó jog-

szabályban előírt, a gyártóra vonatkozó feladatokat vállaljuk, az

azokkal kapcsolatban felmerülő költségeket viseljük.

Az elemeket / akkukat nem szabad a normál háztartási hulladék-

kal együtt kezelni. A felhasználó törvényi kötelezettsége, hogy a

használt, lemerült elemeket / akkukat lakóhelye gyűjtőhelyén,

vagy a kereskedelemben leadja. Így biztosítható, hogy az ele-

mek / akkuk környezetkímélő módon legyenek ártalmatlanítva.

Műszaki adatok

• mérési kategória: CAT II 1000V, CAT III 600 V és 2-es foko-

zatú szennyezés

• biztosítékok: 5x20 mm, F 250 mA / 250 V gyors; 6x30 mm,

F 10A / 500 V gyors

• környezeti hőmérséklet és páratartalom: 0 - 40 ° C (<80 %

relatív páratartalom)

• működési magasság: <2000 m.

• tárolási hőmérséklet és páratartalom: 0 - 60 ° C (<70 % RH

és vegye ki az elemet)

• a maximális megengedett feszültségmérő eszköz bemenete

és a föld között: 1000 V DC vagy 750 V AC RMS

• kijelző: 3 1/2 digites LCD kijelző; mintavételezési gyakoriság:

kb 3/másodperc

• tápellátás: 9 V elem (6F22)

• mérési tartomány feletti jel: “1” számjegy a kijelzőn, polari-

tásjelzés: “-” jel jelenik meg, negatív polaritás esetén, lemerült

elem: ikon jelenik meg a kijelzőn

• méret: 188 mm x 93 mm x 50 mm

• súly: kb. 380 g (elemmel)

SMA 64

Všeobecné informácie

Tento digitálny multimeter je navrhnutý v súlade s

bezpečnostnými požiadavkami normy IEC 61010-1. Spĺňa

prísne kategórie merania 600V CAT III, 1000V CAT II a 2.

stupeň požiadaviek na znečistenie. Pred použitím prístroja

si prečítajte tento návod na použitie a majte na zreteli

bezpečnostné predpisy. CAT IV: merania na zdrojoch níz-

keho napätia. Napr.: elektromer, rozvádzacie skrinky, primárne

ochranné zariadenia pred prepätím. CAT III: merania na

inštaláciach budov, závodov. Napr.: pevné zariadenia, rozvod-

ný panel, vedenie káblov, zbernica, prepínač, rozvodná krabica

s prepäťovou ochranou, atď. CAT II: merania v takých elektr.

obvodoch, ktoré sú priamo napojené na elektr. obvody s níz-

kym napätím. Napr.: domáce spotrebiče, prenosné a podobné

zariadenia. CAT I: merania v takých elektr. obvodoch, ktoré nie

sú priamo napojené na sieť.

Pozor! Návod na použitie obsahuje dôležité informácie a

upozornenia pre bezpečné používanie a údržbu prístroja. Pred

uvedením prístroja do prevádzky si prečítajte celý návod na

použitie. Nepochopenie pokynov a nedodržanie upozornení

môže mať za následok vážne zranenie alebo poškodenie. Pre

vlastnú bezpečnosť prosíme používajte merací hrot, ktorý je

pribalený k multimetru. Pred použitím prosíme skontrolujte a

ubezpečte sa, že náradie je v neporušenom stave.

Bezpečnostné značky

Dôležité upozornenie! Prečítajte si návod na použitie!

Nebezpečenstvo úrazu elektrickým prúdom!

Je zakázané prístroj rozoberať, prerábať! V prípade poškodenia

ktorejkoľvek časti prístroja ihneď odpojte prístroj z elektr. siete a

obráťte sa na odborníka.

Uzemnenie

Dvojitá izolácia (II. trieda ochrany)

Chránená tavnou poistkou, výmena

podľa návodu na použitie

Údržba

Pri otváraní vonkajšieho krytu multimetra alebo odstraňovaní

krytu puzdra na batérie, najprv vytiahnite merací hrot. Pred

otvorením multimetra odstráňte batérie a ubezpečte sa, že

nie je statický elektrický náboj, aby sa súčiastky multimetra

nepoškodili. Pred otvorením multimetra si musíte uvedomiť,

že v niekoľkých kondenzátoroch multimetra mohlo zostať

nebezpečné napätie aj vtedy, keď je multimeter vypnutý. Kali-

bráciu, údržbu a ostatné úkony zverte len takému odborníkovi,

ktorý pozná multimeter a vie o nebezpečenstve úderu prúdom.

Keď multimeter dlhší čas nepoužívate, odstráňte z neho ba-

térie, a neskladujte v priestoroch s vysokou teplotou resp.

vlhkosťou. V prípade potreby vymeňte tavnú poistku s nasle-

dovnými parametrami:

F1: 5x20 mm, F 250 mA / 250 V

F2: 6x30 mm, F10 A / 500 V

Na čistenie prístroja nepoužívajte drsné pomôcky alebo

rozpúšťadlo. Používajte len vlhkú utierku alebo jemný čistiaci

prostriedok.

Počas používania

• Keď prístroj používate v blízkosti významnej elektromagnetickej

interferencii, berte do úvahy, že fungovanie multimetra môže

byť nestabilná alebo môže signalizovať poruchu.

• Nikdy neprekročte bezpečnostné hraničné hodnoty, ktoré sú

uvedené v návode na použitie ako intervaly merania.

• Nikdy nepoužívajte prístroj bez zadného krytu a celkového

zaxovania.

• Keď meriate napätie (tu neplatí 200 mV hranica merania), max-

imálne vstupné napätie je 1000 V DC alebo 750 V AC. (Max-

imálne vstupné napätie pri 200 mV hranici merania: 250 V AC,

alebo RMS hodnota napätia rovnakej hodnoty).

• Keď vykonávate meranie frekvencie, odporu, prerušenia alebo

diódy, maximálne napätie môže byť 250 V AC, alebo RMS hod-

nota napätia rovnakej hodnoty.

• Keď vykonávate meranie kapacity, teploty, mA prúdu a tranzis-

toru, multimeter je chránený poistkou (F250 mA / 250 V).

• Keď spozorujte akýkoľvek neobvyklí jav na prístroji, multimeter

ihneď vypnite a treba ho opraviť.

• Keď hranice merania nie sú známe, nastavte otočný prepínač

meracích hraníc na najvyšší stupeň.

• Pred otočením otočného spínača odstráňte merací hrot z me-

raného elektrického obvodu.

• Keď vykonávate merania na TV alebo elektrických obvodoch so

striedavým prúdom, vždy majte na pamäti, že na testovaných

bodoch môže byť vysoké amplitúdové prechodné napätie,

ktoré môžu poškodiť multimeter.

• Keď merané napätie prekračuje 60 V DC alebo 30 V AC efek-

tívne hodnoty, buďte opatrný, aby ste predišli úderu prúdom.

• Keď sa na displeji objaví symbol batérie, batériu treba ihneď

vymeniť.

• Nízke napätie batérií môže spôsobiť chyby v meraní, úder prú-

dom alebo nebezpečenstvo úrazu.

• Počas merania sa prstami nedotýkajte pripojovacích zásuviek.

• Nepoužívajte multimeter v blízkosti výbušného plynu, pary

alebo prachu.

• Pred použitím vždy skontrolujte prístroj a jeho správne fungo-

vanie (napr. so známym zdrojom napätia).

• Keď meriate napätie typu CAT II, napätie nemôže prekročiť

1000 V; keď meriate napätie typu CAT III, napätie nemôže

prekročiť 600 V.

Všeobecný popis

Tento merací prístroj má 3½ digitový, 7 segmentový displej.

Môže sa používať na meranie jednosmerného prúdu, striedavé-

ho prúdu, jednosmerného napätia, striedavého napätia, odporu,

frekvencie, teploty, kapacity, diódy a prerušenia, prípadne na

kontrolu tranzistoru. Nameraná hodnota sa môže uložiť na dis-

plej. Automatické vypnutie cca. po 25 minútach.

Symboly na displeji

nízke napätie napájania

Digitálny multimeter

–

negatívna vstupná polarita

HV meranie vysokého napätia, AC 750 V alebo DC 1000 V

HOLD uložená nameraná hodnota

Vstupné zásuvky

COM spoločná zásuvka na všetky merania

V Temp Ω Hz meranie napätia, odporu, frekvencie,

diódy, prerušenia, teploty

(pozitívny vstup)

mA hFE zásuvka na meranie prúdu, max.

meracia hranica 200 mA, meranie

kapacity, kontrola tranzistora

(pozitívny vstup)

10 A zásuvka na meranie prúdu, max. meracia

hranica 10 A (pozitívny vstup)

Presnosť

Referenčné podmienky: okolitá teplota od 18 ° C do 28 ° C,

relatívna vlhkosť vzduchu nemôže byť vyššia ako 80%.

Meranie jednosmerného napätia ( )

Pripojte červený merací hrot do zásuvky “ VTempΩHz”,

čierny do zásuvky “COM”. Nastavte otočný prepínač na želanú

hranicu merania. Pripojte meracie hroty k želanému elektrickému

obvodu.

Hranica merania Rozlíšenie Presnosť

200 mV 0,1 mV ±0,5% odchýlka + 2 digity

2 V 1 mV

20 V 10 mV

200 V 100 mV

1000 V 1 V ±0,8% odchýlka + 2 digity

Vstupná impedancia: 10 MΩ

Maximálne vstupné napätie: 1000 V DC alebo 750 V AC RMS

respektíve 250 V DC alebo AC RMS 200 mV rozsahu merania.

Meranie jednosmerného prúdu ( )

Pripojte červený merací hrot do zásuvky “hFEmA”, čierny do zá-

suvky “COM” (pri meraní medzi 200 mA – 10 A pripojte červený

merací hrot do zásuvky “10 A”). Nastavte otočný prepínač na

želanú hranicu merania. Prerušte elektrický obvod, v ktorom

chcete previesť meranie, a pripojte merací hrot na želané body

merania.

Hranica merania Rozlíšenie Presnosť

2 mA 1 µA ±(0,8% odchýlka +1 digit)

20 mA 10 µA

200 mA 0,1 mA ±(1,5% odchýlka +1 digit)

10 A 10 mA ±(2,0% odchýlka +5 digitov)

Ochrana proti preťaženiu: F250 mA / 250 V poistka pri zá-

suvke „mA”; F10 A/500 V poistka pri zásuvke „10 A”. Maximálny

vstupný prúd: pri zásuvke „mA”: 200 mA DC alebo AC RMS; pri

zásuvke „10 A”: 10 A DC alebo AC RMS. Keď nameraný prúd je

väčší, ako 10 A, priebežný čas merania nemôže byť viac ako 10

sekúnd. Meranie prúdu zastavte po uplynutí 15 minút.

Meranie striedavého napätia ( )

Pripojte červený merací hrot do zásuvky “ VTempΩHz”,

čierny do zásuvky “COM”. Nastavte otočný prepínač na želanú

hranicu merania. Pripojte merací hrot k želanému elektrickému

obvodu.

Hranica merania Rozlíšenie Presnosť

2 V 1 mV ±0,8% odchýlka + 3 digity

20 V 10 mV

200 V 100 mV

750 V 1 V ±1,2% odchýlka + 3 digity

Vstupná impedancia: 10 MΩ. Maximálne vstupné napätie: 1000

V DC alebo 750 V AC RMS respektíve 250 V DC alebo AC RMS

200 mV rozsahu merania. Rozsah merania: 40 Hz-400 Hz sínus

RMS; pri 750 V AC max. 200 Hz sínus RMS

Meranie striedavého prúdu ( )

Pripojte červený merací hrot do zásuvky “hFEmA”, čierny do zá-

suvky “COM” (pri meraní medzi 200 mA – 10 A pripojte červený

merací hrot do zásuvky “10 A”). Nastavte otočný prepínač na

želanú hranicu merania. Prerušte elektrický obvod, v ktorom

chcete previesť meranie, a pripojte merací hrot na želané body

merania.

Hranica merania Rozlíšenie Presnosť

20 mA 10 µA ±(1% odchýlka + 5 digitov)

200 mA 0,1 mA ±(1,8% odchýlka + 5 digitov)

10 A 10 mA ±(3,0% odchýlka + 7 digitov)

Ochrana proti preťaženiu: F250 mA / 250 V poistka pri zásu-

vke „mA”; F10 A / 500 V poistka pri zásuvke „10 A”. Maximálny

vstupný prúd: pri zásuvke „mA”: 200 mA DC alebo AC RMS; pri

zásuvke „10 A”: 10 A DC alebo AC RMS. Keď nameraný prúd je

väčší, ako 10 A, priebežný čas merania nemôže byť viac ako 10

sekúnd. Meranie prúdu zastavte po uplynutí 15 minút. Rozsah

merania: 40 Hz-400 Hz, sínus RMS

Meranie frekvencie

Pripojte červený merací hrot do zásuvky “ VTempΩHz”,

čierny do zásuvky “COM”. Nastavte otočný prepínač na „Hz”

hranicu merania. Pripojte merací hrot k želanému elektrickému

obvodu.

Hranica merania Rozlíšenie Presnosť

20 kHz 10 Hz ±(2% odchýlka +5 digitov)

Vstupné napätie: 200 mV-10 V AC RMS.

Ochrana proti preťaženiu: 250 V DC alebo 250 V AC RMS

Testovanie diódy a prerušenia

Testovanie diódy: pripojte červený merací hrot do zásuvky

“VTempΩHz”, čierny do zásuvky “COM” (červený merací

hrot má “+” polaritu). Nastavte otočný prepínač na “ ”. Pri-

pojte červený merací hrot na anódu diódy, čierny merací hrot

na katódu. Na displeji sa objaví približné otváracie napätie.

Keď pripojenie je opačne, na displeji sa objaví číslica“1”.

Testovanie prerušenia obvodu: pripojte červený merací hrot do

zásuvky “ VTempΩHz”, čierny do zásuvky “COM”. Nastavte

otočný prepínač na “ ”. Meracím hrotom sa dotknite testo-

vaného elektrického obvodu. Keď elektrický obvod je pripojený k

napájacej jednotke, tak vypnite zdroj prúdu, vybite kondenzátory

pred tým, než začnete merať. Skrat (menej ako 50 Ω) signalizuje

zabudované zvukové signalizačné zariadenie.

Funkcia Hranica merania Rozlíšenie Okolie merania

1 V 0,001 V Prúd merania: okolo 1 mA

pod 50 Ω signalizuje zabudované Napätie naprázdno: okolo 2,8 V

zvukové signalizačné zariadenie

Ochrana proti preťaženiu: 250 V DC alebo 250 V AC RMS.

Skúška tranzistoru

Pripojte zásuvku na testovanie tranzistora tak, aby jej prípojka

„COM” bola pripojená do „COM” zásuvky multimetra, jeho

prípojka „IN” bola pripojená do „hFEmA” zásuvky multimetra.

Nastavte otočný prepínač na „hFE” hranicu merania. Tranzistor

umiestnite do zásuvky na testovanie. Dbajte na správne umiest-

nenie prípojok a na typ tranzistora (PNP, NPN).

Hranica merania Popis Okolie merania

hFE hFE odhad na displeji Bázový prúd: 10 µA

(0-1000) Vce: okolo 2,8 V

Ochrana proti preťaženiu: poistka (F250 mA / 250 V)

Meranie kapacity ( )

Pripojte červený merací hrot do zásuvky “ hFEmA”, čierny do

zásuvky “COM”. Nastavte otočný prepínač na želanú hranicu

merania. Pripojte merací hrot k želanému elektrickému obvodu.

Hranica merania Rozlíšenie Presnosť

2 nF 1 pF ±(4,0% odchýlka +3 digit)

20 nF 10 pF

200 nF 0,1 nF

2 µF 1 nF

200 µF 100 nF

±(6,0% odchýlka +10 digitov)

Ochrana proti preťaženiu: poistka (F250 mA / 250 V)

Meranie teploty

Pripojte červenú vidlicu sondy na meranie teploty do zásuvky “

VTempΩHz”, čiernu do zásuvky “COM”. Nastavte otočný

prepínač na „Temp” hranicu merania (Sonda na meranie teploty

nie je vhodná na meranie teploty tekutiny.).

Hranica merania Rozlíšenie Presnosť

-20°C - 0°C 1°C ±(5,0% odchýlka +4 digity)

1°C - 400°C ±(2,0% odchýlka +3 digity)

401°C - 1000°C ±(2,0% odchýlka +5 digity)

Ukazovateľ teploty neobsahuje chybu termočlánku.

Ochrana proti preťaženiu: poistka (F250 mA / 250 V).

Meranie odporu (Ω)

Pripojte červený merací hrot do zásuvky “ VTempΩHz”,

čierny do zásuvky “COM” (červený merací hrot má polaritu

“+”). Nastavte otočný prepínač na želanú hranicu merania. Keď

odpor, ktorý chcete merať, je pripojený k elektrickému obvodu,

tak vypnite zdroj prúdu, a vybite kondenzátory pred tým, než

začnete merať.

Hranica merania Rozlíšenie Presnosť

200 Ω 0,1 Ω ±(0,8% odchýlka +3 digity)

2 kΩ 1 Ω ±(0,8% odchýlka +2 digity)

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ

20 MΩ 10 kΩ ±(1,0% odchýlka + 2 digit)

200 MΩ 0,1 MΩ ±(6,0% odchýlka +10 digitov)

Napätie otvoreného elektrického obvodu: pod 700 mV.

Ochrana proti preťaženiu: 250 V DC alebo 250 V AC RMS.

Výmena batérie a poistky

Keď sa na displeji objaví znak “ ”, tak treba vymeniť batérie.

Zriedkakedy vznikne potreba výmeny poistky, problém môže

spôsobiť nesprávne používanie. Pred výmenou batérie/poistky

vypnite prístroj, vytiahnite meracie hroty. Pri výmene batérie

odstráňte skrutku zo zadného panelu. Pri výmene poistky najprv

vyberte prístroj z puzdra, potom odstráňte skrutky zo zadného

panelu. Vymeňte batériu/poistku. Dbajte na správnu polaritu

batérií. Priskrutkujte zadný panel späť.

Upozornenie

Pred otvorením prístroja sa vždy ubezpečte, že ste meracie

hroty odstránili z meraného obvodu! Priskrutkujte skrutky späť,

aby prístroj fungoval počas používania stabilne, odstránite tým

nebezpečenstvo úrazu!

Príslušenstvo:

• návod na použitie • merací hrot • sonda na meranie teploty •

zásuvka na testovanie tranzistoru • 9 V batéria (6F22)

Výrobok nevyhadzujte do bežného domového od-

padu, separujte oddelene, lebo môže obsahovať

súčiastky nebezpečné na životné prostredie alebo aj

na ľudské zdravie!

Za účelom správnej likvidácie výrobku odovzdajte ho na mieste

predaja, kde bude prijatý zdarma, respektíve u predajcu, ktorý

predáva identický výrobok vzhľadom na jeho ráz a funkciu.

Výrobok môžete odovzdať aj miestnej organizácii zaoberajúcej

sa likvidáciou elektroodbadu. Tým chránite životné prostredie,

ľudské a teda aj vlastné zdravie. Prípadné otázky Vám zod-

povie Váš predajca alebo miestna organizácia zaoberajúca sa

likvidáciou elektroodpadu.

Batérie / akumulátory nesmiete vyhodiť do komunálneho

odpadu. Užívateľ je povinný odovzdať použité batérie

/ akumulátory do zberu pre elektrický odpad v mieste

bydliska alebo v obchodoch. Touto činnosťou chránite

životné prostredie, zdravie ľudí okolo Vás a Vaše zdra-

vie.

Technické údaje

• Kategórie merania: CAT II 1000V, CAT III 600 V a 2. stupeň

p ožiadaviek na znečistenie

• poistky: 5x20 mm, F 250 mA / 250 V rýchla; 6x30 mm, F

10A / 500 V rýchla

• okolitá teplota a vlhkosť vzduchu: 0 - 40 ° C (<80 % relatívna

vlhkosť)

• prevádzková výška: <2000 m

• skladovacia teplota a vlhkosť vzduchu: 0 - 60 ° C (<70 % RH

a odstráňte batérie)

• medzi vstupom maximálneho povoleného prístroja na mer-

anie napätia a zemou: 1000 V DC alebo 750 V AC RMS.

• displej: 3 1/2 digitový LCD displej

• frekvencia odberu vzorky: cca. 3/sek

• napájanie: 9 V batéria (6F22)

• znak merania nad hranicou: číslica “1” na displeji

• znak polarity: objaví sa znak “-”, v prípade negatívnej po-

larity

• vybitá batéria: objaví sa na displeji ikona “ ”

• rozmery: 188 mm x 93 mm x 50 mm

• hmotnosť: cca. 380 g (s batériou)

SMA 64

Informaţii generale

Acest multimetru digital corespunde, din construcţie, cerinţelor de

siguranţă în exploatare cuprinse în standardul IEC 61010-1. În ceea ce

priveşte protecţia la supratensiuni, corespunde atât categoriei CAT III /

600 V, cât şi categoriei CAT II / 1000 V, gradul de poluare al instrumen-

tului ind 2. Înaintea folosirii aparatului, Vă rugăm, citiţi instrucţiunile

de utilizare de mai jos şi respectaţi regulile de siguranţă în exploatare.

CAT IV: măsurători efectuate asupra surselor de joasă tensiune – de

ex. contoare de curent, cutii de joncţiune, dispozitive de protecţie

primară la supratensiuni. CAT III: măsurători efectuate în clădiri şi hale

industriale – de ex. instalaţii electrice xe, cutii de distribuţie, cabluri de

legătură, şine de montaj, relee electromagnetice, cutii selective pentru

protecţie la supracurenţi etc. CAT II: măsurători în circuite electrice

conectate în mod nemijlocit la reţele electrice de joasă tensiune – de

ex. aparate electrocasnice, aparate electrice portabile şi dispozitive

similare; CAT I: măsurători în circuite electrice care nu sunt conectate

în mod nemijlocit la reţele de alimentare cu tensiune electrică.

Atenţiune: Instrucţiunile de utilizare conţin informaţii şi avertis-

mente referitoare la exploatarea în condiţii de siguranţă, precum şi la

întreţinerea aparatului. Înaintea punerii în funcţiune a aparatului, Vă

rugăm, citiţi instrucţiunile de utilizare de mai jos şi asiguraţi-Vă că le-

aţi înţeles în mod corect. Înţelegerea decitară a instrucţiunilor şi ner-

espectarea avertismentelor poate provoca accidente grave şi daune

materiale. Pentru a garanta siguranţa Dumneavoastră, Vă rugăm,

folosiţi cablurile de măsurare livrate ca accesorii ale multimetrului.

Înaintea punerii în funcţiune, Vă rugăm, vericaţi starea aparatului şi

asiguraţi-Vă că nu a suferit nici o avarie.

Simboluri referitoare la siguranţă

Avertisment important! Citiţi cele cuprinse în

instrucţiunile de utilizare!

Pericol de electrocutare!

Dezasamblarea ori modicarea aparatului sau a accesoriilor aces-

tuia este interzisă! În cazul constatării oricărei avarii, scoateţi imediat

aparatul de sub tensiune şi adresaţi-Vă unui specialist!

Bornă pentru împământare

Izolaţie dublă (clasa a II-a de protecţie)

Protecţie cu siguranţă fuzibilă. Schimbarea siguranţei

se va efectua conform instrucţiunilor de utilizare.

Întreţinerea aparatului

Înaintea desfacerii carcasei aparatului sau a îndepărtării compartimen-

tului bateriei, îndepărtaţi cablurile de măsurare. Înaintea deschiderii

multimetrului, îndepărtaţi bateria şi convingeţi-Vă că aparatul nu este

încărcat static. În acest fel, veţi putea evita deteriorarea componen-

telor multimetrului. La deschiderea multimetrului trebuie să aveţi în

vedere faptul că anumite condensatoare din componenţa acestuia

pot  încărcate la o tensiune periculoasă, chiar dacă aparatul a fost

oprit. Calibrarea, întreţinerea şi depanarea multimetrului, precum

şi alte operaţiuni similare pot  efectuate doar de către un special-

ist care cunoaşte cu temeinicie funcţionarea aparatului şi pericolele

electrocutării.

Dacă nu veţi folosiţi multimetrul o perioadă mai îndelungată de timp,

scoateţi bateria şi depozitaţi aparatul într-o încăpere cu temperatură

ambiantă şi umiditate relativă moderată. Dacă este necesar, înlocuiţi

(după caz) siguranţele fuzibile cu siguranţe având următorii parametri:

F1: 5x20 mm, F 250 mA / 250 V

F2: 6x30 mm, F10 A / 500 V

Nu utilizaţi nici un fel de material sau instrument abraziv şi nici solvenţi

pentru curăţarea aparatului. Curăţaţi multimetrul cu o cârpă uşor

înmuiată în apă sau într-un detergent slab.

Exploatarea aparatului

• Dacă folosiţi aparatul în zone sau incinte unde există interferenţe

electromagnetice puternice, va trebui să luaţi în considerare faptul că

funcţionarea multimetrului va putea deveni instabilă sau aparatul ar

putea aşa un mesaj de eroare.

• Depăşirea limitelor superioare ale domeniilor de măsurare indicate în

aceste instrucţiuni de utilizare este interzisă.

• Este interzisă utilizarea aparatului cu panoul spate demontat sau xat

în mod necorespunzător.

• În cazul măsurării tensiunii (exceptând domeniul de măsurare de 200

mV), tensiunea de intrare maximă admisibilă este 1000 V CC sau 750

V CA. (În cazul în care limita superioară a domeniului de măsurare

este 200 mV, tensiunea de intrare maximă admisibilă este: 250 V DC

sau o tensiune efectivă RMS echivalentă.)

• În cazul măsurării frecvenţelor şi rezistenţelor electrice, a vericării

diodelor sau a testării continuităţii circuitelor, tensiunea maximă

admisibilă este: 250 V DC sau o tensiune efectivă RMS echivalentă.

• În cazul măsurării capacității electrice, a temperaturii, a curenţilor cu

intensităţi inferioare valorii de 200 mA şi a vericării tranzistoarelor,

va intra în funcţiune protecţia cu siguranţă fuzibilă (F250 mA / 250

V) a multimetrului.

• Dacă sesizaţi orice fenomen neobişnuit legat de funcţionarea mul-

timetrului, va trebui să opriţi imediat aparatul şi va trebui să-l duceţi

la reparat.

• Dacă nu cunoaşteţi limita superioară a mărimii (electrice) pe care

urmează să o măsuraţi, reglaţi comutatorul rotativ al domeniului de

măsurare la valoarea maximă posibilă.

• Înaintea rotirii comutatorului, întrerupeţi legătura dintre terminalele de

măsurare şi circuitul de măsurat.

• În cazul în care efectuaţi măsurători în circuitele unui receptor de

televiziune sau într-un circuit de curent alternativ, nu pierdeţi din ve-

dere faptul că amplitudinea tensiunii care trece printre punctele de

măsurare poate  foarte mare şi că aceste vârfuri de tensiune pot

deteriora multimetrul.

• În vederea evitării pericolului electrocutării, acordaţi o atenţie

deosebită măsurării tensiunilor ce depăşesc valoarea de 60 V CC

sau 30 V CA valoare efectivă.

• Dacă pe aşajul digital apare simbolul bateriei, bateria trebuie

înlocuită imediat.

• Dacă tensiunea furnizată de baterie este scăzută, pot apărea erori de

măsurare sau pot surveni diferite accidente, cum ar  electrocutarea

persoanei care lucrează cu aparatul.

• În cazul efectuării măsurătorilor, ţineţi-Vă degetele cât mai departe

de bornele aparatului.

• Utilizarea multimetrului în apropierea gazelor, vaporilor sau pulberilor

care prezintă pericol de explozie este interzisă.

• Funcţionarea corectă a aparatului trebuie vericată înaintea ecărei

utilizări (de ex. prin măsurarea unei tensiuni cunoscute).

• În cazul măsurării tensiunilor de tip CAT II, tensiunea maximă

admisibilă este de 1000 V, iar în cazul măsurării tensiunilor de tip CAT

III, tensiunea maximă admisibilă este de 600 V.

Descrierea generală a aparatului

Acest aparat de măsură a fost prevăzut cu un aşaj digital cu 7 seg-

mente (SSD) de 3½ cifre. Este destinat măsurării curentului continuu,

curentului alternativ, tensiunii continue, tensiunii alternative, frecvenţei,

temperaturii, rezistenţei şi capacităţii electrice; vericării diodelor şi

tranzistoarelor; precum şi testării continuităţii circuitelor. Valoarea

măsurată poate  memorată pe aşaj. Aparatul se decuplează în mod

automat după aproximativ 25 de minute.

Semnicaţia simbolurilor care apar pe aşaj

baterie descărcată

Multimetru digital

polaritatea negativă a mărimii de intrare

HV măsurarea tensiunilor mari: 750 V CA sau 1000 V CC

HOLD valoarea măsurată a fost memorată

Borne de intrare

COM bornă comună pentru toate

mărimile măsurate

V Temp Ω Hz borna (de intrare pozitivă) pentru

măsurarea tensiunii, rezistenţei,

frecvenţei, temperaturii, precum şi pentru

vericarea diodelor sau testarea

continuităţii circuitelor

mA hFE borna (de intrare pozitivă) pentru

măsurarea curenţilor cu intensităţi

inferioare valorii de 200 mA şi a

capacităţilor, precum şi pentru

vericarea tranzistoarelor

10 A borna (de intrare pozitivă) pentru

măsurarea curenţilor cu intensitatea

de max. – 10 A

Precizia de măsurare

Condiţii de referinţă: temperatura ambiantă de funcţionare – între 18 şi

28°C, umiditatea relativă a aerului – sub 80%.

Măsurarea tensiunii continue ( )

Conectaţi cablul de măsurare de culoare roşie la borna „

VTempΩHz”, iar cablul de măsurare de culoare neagră la borna

„COM”. Reglaţi comutatorul rotativ în poziţia aferentă domeniului

de măsurare dorit. Conectaţi cablurile de măsurare la circuitul de

măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 mV 0,1 mV ±0,5% + 2

2 V 1 mV

20 V 10 mV

200 V 100 mV

1000 V 1 V ±0,8% + 2

Impedanţa de intrare: 10 MΩ. Tensiunea de intrare maximă admisibilă:

1000 V DC sau o tensiune efectivă de 750 V RMS CA, respectiv 250

V DC sau o tensiune efectivă de 250 V RMS CA în cazul domeniului

de măsurare de 200 mV.

Măsurarea curentului continuu ( )

Conectaţi cablul de măsurare de culoare roşie la borna „hFEmA”,

iar cablul de măsurare de culoare neagră la borna „COM”. (În

cazul măsurării curenţilor cu intensitatea cuprinsă în intervalul

de valori 200 mA – 10 A, cablul de măsurare de culoare roşie se

va conecta la borna „10A”.) Reglaţi comutatorul rotativ în poziţia

aferentă domeniului de măsurare dorit. Întrerupeţi circuitul în care

doriţi să efectuaţi măsurătoarea şi conectaţi cablurile de măsurare

la punctele în care aţi întrerupt circuitul (unde doriţi să efectuaţi

măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

2 mA 1 µA ±(0,8% + 1)

20 mA 10 µA

200 mA 0,1 mA ±(1,5% + 1)

10 A 10 mA ±(2,0% + 5)

Protecția la suprasarcină: siguranţă fuzibilă F250 mA / 250 V – în

cazul bornei „mA”; siguranţă fuzibilă F10 A / 500 V – în cazul bornei

„10 A”. Curentul de intrare maxim admisibil: 200 mA DC sau 200 mA

RMS CA – în cazul bornei „mA”; 10 A DC sau 10 A RMS CA – în

cazul bornei „10 A”. Dacă intensitatea curentului măsurat depăşeşte

10 A, durata măsurării continue nu va depăşi 10 secunde. Încetaţi

măsurarea curenţilor după scurgerea unui interval total de timp de

15 minute.

Măsurarea valorii efective a tensiunii alternative ( )

Conectaţi cablul de măsurare de culoare roşie la borna „

VTempΩHz”, iar cablul de măsurare de culoare neagră la borna „COM”.

Reglaţi comutatorul rotativ în poziţia aferentă domeniului de măsurare

dorit. Conectaţi cablurile de măsurare la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

2 V 1 mV ±0,8% + 3

20 V 10 mV

200 V 100 mV

750 V 1 V ±1,2% + 3

Impedanţa de intrare: 10 MΩ. Tensiunea de intrare maximă admisibilă:

1000 V DC sau o tensiune efectivă de 750 V RMS CA, respectiv 250

V DC sau o tensiune efectivă de 250 V RMS CA în cazul domeniului

de măsurare de 200 mV. Intervalul frecvenţelor de măsurare: undă

sinusoidală cu frecvenţa în intervalul 40 Hz – 400 Hz; iar în cazul

domeniului de măsurare 750 V CA, undă sinusoidală cu frecvenţa

maximă de 200 Hz.

Măsurarea valorii efective a curentului alternativ ( )

Conectaţi cablul de măsurare de culoare roşie la borna „hFEmA”,

iar cablul de măsurare de culoare neagră la borna „COM”. (În cazul

măsurării curenţilor cu intensitatea cuprinsă în intervalul de valori

200 mA – 10 A, cablul de măsurare de culoare roşie se va conecta

la borna „10A”.) Reglaţi comutatorul rotativ în poziţia aferentă dome-

niului de măsurare dorit. Întrerupeţi circuitul în care doriţi să efectuaţi

măsurătoarea şi conectaţi cablurile de măsurare la punctele în care aţi

întrerupt circuitul (unde doriţi să efectuaţi măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

20 mA 10 µA ±(1% + 5)

200 mA 0,1 mA ±(1,8% + 5)

10 A 10 mA ±(3,0% + 7)

Protecția la suprasarcină: siguranţă fuzibilă F250 mA / 250 V – în

cazul bornei „mA”; siguranţă fuzibilă F10 A / 500 V – în cazul bornei

„10 A”. Curentul de intrare maxim admisibil: 200 mA DC sau 200 mA

RMS CA – în cazul bornei „mA”; 10 A DC sau 10 A RMS CA – în cazul

bornei „10 A”. Dacă intensitatea curentului măsurat depăşeşte 10 A,

durata măsurării continue nu va depăşi 10 secunde. Încetaţi măsurarea

curenţilor după scurgerea unui interval total de timp de 15 minute. In-

tervalul frecvenţelor de măsurare: undă sinusoidală cu frecvenţa în

intervalul 40 Hz – 400 Hz.

Măsurarea frecvenţelor

Conectaţi cablul de măsurare de culoare roşie la borna „

VTempΩHz”, iar cablul de măsurare de culoare neagră la borna

„COM”. Reglaţi comutatorul rotativ în poziţia „Hz”. Conectaţi cablurile

de măsurare la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

20 kHz 10 Hz ±(2% + 5)

Intervalul tensiunii de intrare: 200 mV – 10 V RMS CA.

Protecția la suprasarcină: 250 V DC sau 250 V RMS CA.

Vericarea diodelor şi testarea continuității circuitelor. Vericarea

diodelor: Conectaţi cablul de măsurare de culoare roşie la borna „

VTempΩHz”, iar cablul de măsurare de culoare neagră la borna

„COM”. (Polaritatea predenită a cablului de culoare roşie este pozitivă:

„+”.). Reglaţi comutatorul rotativ în poziţia „ ”. Conectaţi cablul de

culoare roşie la anodul diodei care urmează să e vericată, iar ca-

blul de culoare neagră la catod. După acestea, multimetrul va aşa

cu aproximaţie tensiunea de polarizare (directă) a diodei. Dacă aţi

conectat cablurile de măsurare cu polaritatea inversă, pe aşaj va

apărea cifra „1”.

Testarea continuității circuitelor: Conectaţi cablul de măsurare de cu-

loare roşie la borna. „ VTempΩHz”, iar cablul de măsurare de cu-

loare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia „

”. Atingeţi cu terminalele cablurilor de măsurare circuitul de măsurat.

Dacă circuitul este legat la o sursă de alimentare cu tensiune electrică,

decuplaţi tensiunea de alimentare şi descărcaţi condensatoarele

înaintea începerii măsurătorii. În caz de scurtcircuit (rezistenţă electrică

inferioară valorii de 50 Ω), aparatul va emite un semnal sonor.

Funcţia Domeniul de măsurare Rezoluţia Condiţiile de măsurare

1 V 0,001 V Intensitatea curentului de

La o rezistenţă electrică inferioară valorii măsurare: aproximativ 1 mA.

de 50 Ω, aparatul va emite un semnal sonor. Tensiunea de mers în gol:

aproximativ 2,8 V.

Protecția la suprasarcină: 250 V DC sau 250 V RMS CA.

Vericarea tranzistoarelor

Conectaţi soclul destinat vericării tranzistoarelor astfel încât terminalul

„COM” al soclului să vină în contact cu borna „COM” a multimetrului, iar

terminalul „IN” al soclului cu borna „hFEmA” a multimetrului. Reglaţi comu-

tatorul rotativ în poziţia „hFE”. Introduceţi tranzistorul care urmează să e

vericat în soclu. Fiţi atent la semnicaţia terminalelor tranzistorului şi la tipul

acestuia (PNP, NPN).

Domeniul de măsurare Descrierea măsurătorii Condiţiile de măsurare

Factorul de amplicare Valorea estimată a factorului Curentul de bază: 10 µA.

al tranzistoarelor (hFE) de amplicare (0–1000) va Tensiunea colector-emitor:

apărea pe aşaj. aproximativ 2,8 V.

Protecţia la suprasarcină: siguranţă fuzibilă (F250 mA / 250 V).

Măsurarea capacităţii electrice ( )

Conectaţi cablul de măsurare de culoare roşie la borna „hFEmA”,

iar cablul de măsurare de culoare neagră la borna „COM”. Reglaţi

comutatorul rotativ în poziţia aferentă domeniului de măsurare dorit.

Conectaţi cablurile de măsurare la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

2 nF 1 pF ±(4,0% + 3)

20 nF 10 pF

200 nF 0,1 nF

2 µF 1 nF

200 µF 100 nF ±(6,0% + 10)

Protecţia la suprasarcină: siguranţă fuzibilă (F250 mA / 250 V).

Măsurarea temperaturii

Conectaţi mufa de culoare roşie a sondei pentru măsurarea tem-

peraturii la borna „ VTempΩHz”, iar mufa de culoare neagră la

borna „COM”. Reglaţi comutatorul rotativ în poziţia „Temp”. (Sonda

pentru măsurarea temperaturii nu este destinată măsurării tempera-

turii lichidelor.)

Domeniul de temperaturi Rezoluţia Precizia de măsurare

-20°C – 0°C 1°C ±(5,0% + 4)

1°C – 400°C ±(2,0% + 3)

401°C – 1000°C ±(2,0% + 5)

Valorile preciziei de măsurare a temperaturii nu iau în considerare

eroarea de măsurare datorată termocuplului. Protecţia la suprasarcină:

siguranţă fuzibilă (F250 mA / 250 V).

Măsurarea rezistenţelor/rezistoarelor (Ω)

Conectaţi cablul de măsurare de culoare roşie la borna „

VTempΩHz”, iar cablul de măsurare de culoare neagră la borna

„COM”. (Polaritatea predenită a cablului de culoare roşie este

pozitivă: „+”.) Reglaţi comutatorul rotativ în poziţia aferentă domeniului

de măsurare dorit. Dacă rezistorul care va  măsurat face parte dintr-

un circuit, scoateţi circuitul de sub tensiune şi descărcaţi toate conden-

satoarele din componenţa acestuia înaintea începerii măsurătorii.

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 Ω 0,1 Ω ±(0,8% + 3)

2 kΩ 1 Ω ±(0,8% + 2)

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ

20 MΩ 10 kΩ ±(1,0% + 2)

200 MΩ 0,1 MΩ ±(6,0% + 10)

Tensiunea aplicată circuitului deschis: inferioară valorii de 700 mV.

Protecția la suprasarcină: 250 V DC sau 250 V RMS CA.

Înlocuirea bateriilor şi a siguranţelor fuzibile

Dacă pe aşaj apare simbolul iconograc „ ”, va trebui să schimbaţi

bateria. Siguranţa fuzibilă va trebui înlocuită doar în cazuri rare, de

regulă în urma unor erori comise în exploatarea aparatului. Înaintea

schimbării bateriei sau a siguranţelor, opriţi multimetrul şi îndepărtaţi

cablurile de măsurare. În cazul schimbării bateriei, desfaceţi şurubul

de pe panoul din spate al aparatului. În cazul schimbării siguranţei,

scoateţi prima dată multimetrul din teaca protectoare de cauciuc,

după care desfaceţi şuruburile de pe panoul din spate al multimetru-

lui. Schimbaţi bateria/siguranţa. Aveţi grijă să respectaţi polaritatea

corectă a bateriei. Fixaţi panoul din spate al multimetrului cu şuruburile

aferente.

Avertismente

Înaintea deschiderii aparatului, asiguraţi-Vă că aţi întrerupt legătura

electrică dintre terminalele de măsurare ale multimetrului şi circuitul

de măsurat! Înşurubaţi la loc şuruburile panoului din spate pentru a

asigura funcţionarea stabilă a multimetrului şi a evita posibilele ac-

cidente!

Accesorii:

• instrucţiunile de utilizare • cablurile de măsurare • sonda destinată

măsurării temperaturii • soclul pentru vericarea tranzistoarelor • 1

buc. baterie de 9 (6F22) • teaca protectoare din cauciuc

Colectați în mod separat echipamentul devenit deșeu,

nu-l aruncați în gunoiul menajer, pentru că echipamentul

poate conține și componente periculoase pentru mediul

înconjurător sau pentru sănătatea omului !

Echipamentul uzat sau devenit deșeu poate  predat nerambursabil

la locul de vânzare al acestuia sau la toți distribuitorii care au pus în

circulație produse cu caracteristici și funcționalități similare. Poate 

de asemenea predat la punctele de colectare specializate în recuper-

area deșeurilor electronice.Prin aceasta protejați mediul înconjurător,

sănătatea Dumneavoastră și a semenilor. În cazul în care aveți

întrebări, vă rugăm să luați legătura cu organizațiile locale de tratare

a deșeurilor. Ne asumăm obligațiile prevederilor legale privind pe

producători și suportăm cheltuielile legate de aceste obligații.

Bateriile şi acumulatorii nu pot  tartaţi împreună cu deşeurile mena-

jere. Utilizatorul are obligaţia legală de a preda bateriile / acumulatorii

uzaţi sau epuizaţi la punctele de colectare sau în comerţ. Acest lucru

asigură faptul că bateriile / acumulatorii vor  trataţi în mod ecologic.

Date tehnice

• Categoria de supratensiune: CAT II / 1000 V şi CAT III / 600 V, gradul

de poluare 2.

• Siguranţe fuzibile: siguranţă rapidă 5x20 mm, F 250 mA / 250 V;

siguranţă rapidă 6x30 mm, F 10 A / 500 V.

• Temperatura ambiantă de funcţionare şi umiditatea relativă a aerului:

0 – 40°C (umiditatea relativă [RH]: < 80%).

• Altitudinea de funcţionare: < 2000 m.

• Temperatura de depozitare şi umiditatea relativă a aerului: 0 – 60°

C (umiditatea relativă [RH]: < 70% – se va scoate bateria din com-

partiment).

• Tensiunea maximă admisibilă între borna de intrare pozitivă a aparat-

ului şi pământ (borna „COM”) este de 1000 V DC sau o tensiune

efectivă de 750 V RMS CA.

• Aşajul: aşaj digital LCD de 3½ cifre. Viteza de eşantionare: aproxi-

mativ 3 eşantioane/secundă.

• Tensiunea de alimentare: 1 buc. baterie de 9 V (6F22)

• Semnalizarea depăşirii limitei superioare a domeniului de măsurare:

apariţia cifrei „1” pe aşaj.

• Semnalizarea polarităţii inverse: apariţia semnului „–” pe aşaj în caz

de polaritate negativă.

• Semnalizarea descărcării bateriei: apariţia simbolului iconograc „

” pe aşaj.

• Dimensiunile aparatului: 188 mm x 93 mm x 50 mm.

• Masa: aproximativ 380 g (cu bateria montată)

SMA 64

Osnovne informacije

Ovaj multimetaj je projektovan tako da odgovara bezbednos-

nim zahtevima standarda IEC 61010-1. Zadovoljava katego-

rije merenja 600V CAT III, 1000V CAT II i 2 stepenom zahtevu

zagađenja. Pre upotrebe ovog instrumenta pročitajte uputstvo

i držite se opisanih bezbednosnih mera. CAT IV: merenja kod

niskonaponskih napajanja. Primer: merač potrošnje, razvodne

kutije, uređaji se prvostepenom zaštitom prenapona. CAT III:

merenja u objektima, pogonima. Primer: stacionarni uređaji, raz-

vodne table, povezivanje, sinski razvodnici, preklopnici, uređaji

za zaštitu od velike struje, razvodne kutije, itd. CAT II: merenja u

strujnim krugovima koji su direktno povezani na niskonaponsku

mrežu. Primer: kućni uređaji, prenosni uređaji. CAT I: merenja u

strujnim krugovima koji nisu direktno povezani na niskonaponsku

mrežu.

Pažnja! Uputstvo sadrži informacije o bezbednom ru-

kovanju, održavanju i napomenama. Pre upotrebe pročitajte i

protumačite uputstvo. Nerazumevanje napisanog uputstva može

da ima teške posledice i štete. Radi vaše bezbednosti molimo

vas da koristite merne kablove koji su priloženi uz ovaj multim-

etar. Molimo vas da se pre svake upotrebe uverite da uređaj i

merni kablovi nisu oštećeni.

Simboli sigurnosti

Bitna upozorenje! Pročitajte napisano

u uputstvo do kraja!

Opasnost od strujnog udara!

Zabranjeno rastavljati i prepravljati uređaj i njegove sastavne

delove! U slučaju bio kakvog oštećenja isključite uređaj i obratite

se stručnom licu.

Uzemljenje

Dvostruka izolacija (II. klasa zaštite)

Zaštićen topljivim osiguračem,

zamena prema uputstvu

Održavanje

Pre skidanja omota instrumenta ili pre skidanje držača baterija

izvucite merne kablove. Pre otvaranja instrumenta izvadite bat-

eriju, uverite se da nema statičkog elektriciteta radi bezbednosti

električnih komponenata instrumenta. Pre otvaranja instrumena-

ta trebate znati da je možda ostao opasan napon u nekim napun-

jenim kondenzatorima, čak i onda ako je instrumenat isključen.

Kalibraciju, održavanje ili popravku multimetra sme da radi samo

stručno lice koje poznaje sastavne delove multimetra i sasvim

je svestan opasnosti od strujnog udara. Ukoliko duže vreme ne

koristite multimetar izvadite bateriju i ne skladištite je na visokim

temperaturama ili gde je visoka vlažnost vazduha. Po potrebi

menjajte topljive osigurače prema sledećim parametrima:

F1: 5x20 mm, F 250 mA / 250 V

F2: 6x30 mm, F10 A / 500 V

Na uređaju ne primenjujte nikakva agresivna hemijska i

mehanička sredstva. Za čišćenje koristite samo vlažnu krpu ili

blagi deterdžent.

U toku upotrebe

• Ako se multimetar koristi u jakom elektromagnetnom polju

znajte da merenje ne mora biti uvek tačno i moguće je do

dođe do greške u merenju.

• Nikada ne pekoračujte bezbedne granične vrednosti koje su

opisane u uputstvu. Urađaj nikada ne koristite bez zadnjeg

poklopca, omota kada je rastavljena.

• Ako merite napom (izuzev mernog opsega 200 mV), maksi-

malni ulazni napon je 1000 V DC ili 750 V AC.

• Maksimalni ulazni napon u opsegu 200 mV je 250 V AC ili

ista RMS vrednost.

• Ako se meri frekvencija-, otpor-, prekid- ili dioda, maksimalni

ulazni napon 250 V AC ili ista RMS vrednost.

• Multimetar je zaštićen osiguračem (F250 mA / 250 V) ukoliko

se meri kapacitet-, temperatura-, mA struja, tranzistor.

• Ukoliko primetiti bilo kakvu nepravilnost pri merenju multim-

etar treba odmah isključiti i treba ga popraviti.

• Ukoliko merene vrednosti nisu poznate merenje treba početi

sa najvećeg opsega merenja.

• Pre promene mernog opsega uvek odsranite merne kablove

sa merenog strujnog kruga.

• Obratite pažnju da se uređaj može pokvariti kada se vrše

meranja na nekim mernim tačkama na TV-u ili uređajima koji

mogu da imaju napon sa velikom amplitudom.

• Da bi sprečili strujni udar budite pažljivi ako se vrše merenja

ako je napon veći od 60 V DC ili efektivnioh 30V AC.

• Ako se pojavi simbol baterije na displeju bateriju odmah treba

zameniti.

• Merenje sa slabom baterijom može prouzrokovati netačna

merenja, greške i u krajnjem slučaju i strujni udar.

• Prilikom merenja prste držite dalje od mernih tačaka,

priključaka i metalnih predmeta.

• Multimetar ne koristite u eksplozivnom okruženju u prisustvu

gasa, pare, prašine koja može da eksplodira.

• Radi pravilnog merenja pre upotrebe uvek testirajte uređaj

(primer: sa poznatom vrednošću napona).

• Ukoliko se meri napon tipa CAT II, napon ne sme da bude

veći od 1000 Volti; u slučaju merenja CAT III napona, napon

ne sme da bude veći od 600 Volti.

Opšti opis

Ovaj multimetar je opremljen displejom sa 3½ cifre sa 7 seg-

menata. Upotrebljivo za merenje jednosmernog, naizmeničnog

napona i struje, otpora, frekvencije, temperature, kapaciteta,

diode, prekida i ispitivanja tranzistora. Merena verdnost se

može sačuvati na displeju. Automatsko isključenje nakon oko

25 minuta.

Simboli na displeju

prazna baterija

Digitalni multimetaer

SRB

–

obrnuti ulazni polaritet

HV merenje visokog napona, AC 750 V ili DC 1000 V

HOLD čuvanje merene vrednosti

Utičnice na uređaju

COM zajednička utičnica za sve merene

vrednosti

V Temp Ω Hz

napon-, otpor-, frekvencija-, dioda-,

prekid-, merenje temperature (pozitivni ulaz)

mA hFE utičnica za merenje struje maks.

do 200 mA, merenje kapaciteta,

ispitivanje tranzistora (pozitivni ulaz)

10 A utičnica za merenje struje maks.

do 10 A (pozitivni ulaz)

Tačnost

Referentne vrednosti: temperatura okoline od 18 ° do C 28 °, ne

veća relativna vlažnost vazduha od 80%.

Merenje jednosmernog napona ( )

Crveni merni kabel priključite u utičnicu “ VTempΩHz”, crni u

“COM” utičnicu. Obrtni prekidač postavite u odgovarajući položaj.

Pipalice mernih kablova postavite na mereni strujni krug.

Merni opseg Rezolucija Tačnost

200 mV 0,1 mV ±0,5% odstupanje + 2 digita

2 V 1 mV

20 V 10 mV

200 V 100 mV

1000 V 1 V ±0,8% odstupanje + 2 digita

Ulazna impedansa: 10 MΩ.

Maksimalni ulazni napon: 1000 V DC ili 750 V AC RMS odnosno

250 V DC ili AC RMS u mernom opsegu 200 mV.

Merenje jednosmerne struje ( )

Crveni merni kabel priključite u utičnicu “hFEmA”, crni u “COM”

utičnicu. (kod merenja struje između 200 mA – 10 A crveni merni

kabel postavite u utičnicu “10 A”). Obrtni prekidač postavite u

odgovarajući položaj. Prekinite strujni krug u kojem želite meriti

struju i na merne tačke postavite pipalice.

Merni opseg Rezolucija Tačnost

2 mA 1 µA ±(0,8% odstupanje +1 digita)

20 mA 10 mA

200 mA 0,1 mA ±(1,5% odstupanje +1 digita)

10 A 10 mA ±(2,0% odstupanje +5 digita)

Zaštita od preopterećenja: F250 mA / 250 V osigurač kod

„mA” utičnice; F10 A/500 V osigurač kod „10 A” utičnice.

Maksimalna ulazna struja: za utičnicu „mA”: 200 mA DC ili

AC RMS; za utičnicu „10 A”: 10 A DC ili AC RMS. Ukoliko

je merena struja slučajno veća od 10A dužina merenje ne

sme da bude duža od 10 sekundi. Merenje struje ne vršite

duže od 15 min.

Merenje naizmeničnog napona ( )

Crveni merni kabel priključite u utičnicu “ VTempΩHz”, crni u

“COM” utičnicu. Obrtni prekidač postavite u odgovarajući položaj.

Pipalice mernih kablova postavite na mereni strujni krug.

Merni opseg Rezolucija Tačnost

2 V 1 mV ±0,8% odstupanje + 3 digita

20 V 10 mV

200 V 100 mV

750 V 1 V ±1,2% odstupanje + 3 digita

Ulazna impedansa: 10 MΩ. Maksimalni ulazni napon: 1000 V

DC ili 750 V AC RMS odnosno 250 V DC ili AC RMS u mernom

opsegu 200 mV. Merni okseg: 40 Hz-400 Hz sinusni RMS; kod

750 V AC maks. 200 Hz sinusni RMS

Merenje naizmenične struje ( )

Crveni merni kabel priključite u utičnicu “hFEmA”, crni u “COM”

utičnicu. (kod merenja struje između 200 mA – 10 A crveni merni

kabel postavite u utičnicu “10 A”). Obrtni prekidač postavite u

odgovarajući položaj. Prekinite strujni krug u kojem želite meriti

struju i na merne tačke postavite pipalice.

Merni opseg Rezolucija Tačnost

20 mA 10 µA ±(1% odstupanje + 5 digita)

200 mA 0,1 mA ±(1,8% odstupanje + 5 digita)

10 A 10 mA ±(3,0% odstupanje + 7 digita)

Zaštita od preopterećenja: F250 mA / 250 V osigurač kod „mA”

utičnice; F10 A/500 V osigurač kod „10 A” utičnice. Maksimalna

ulazna struja: za utičnicu „mA”: 200 mA DC ili AC RMS; za

utičnicu „10 A”: 10 A DC ili AC RMS. Ukoliko je merena struja

slučajno veća od 10A dužina merenje ne sme da bude duža

od 10 sekundi. Merenje struje ne vršite duže od 15 min. Merni

opseg: 40 Hz-400 Hz, sinusni RMS

Merenje frekvencije

Crveni merni kabel priključite u utičnicu “ VTempΩHz”, crni u

“COM” utičnicu. Obrtni prekidač postavite u „Hz” položaj. Pipalice

mernih kablova postavite na mereni strujni krug.

Merni opseg Rezolucija Tačnost

20 kHz 10 Hz ±(2% odstupanje +5 digita)

Ulazni napon: 200 mV-10 V AC RMS

Zaštita od prenapona: 250 V DC ili 250 V AC RMS

Ispitivanje diode i prekida

Ispitivanje diode: Crveni merni kabel priključite u utičnicu “

VTempΩHz”, crni u “COM” utičnicu. (crvena pipalica je “+” pol)

Obrtni prekidač postavite u “ ” položaj. Crvenu pipalicu stavite

na anodu diode, crnu pipalicu na katodu. Na displeju će se moći

očitati prag provođenja. Pri obrnutom priključenju ispis je „1” Ispi-

tivanje prekida: Crveni merni kabel priključite u utičnicu “

VTempΩHz”, crni u “COM” utičnicu. Obrtni prekidač postavite u

“” položaj. Pipalice postavite na mereni strujni krug. Ukoliko

je strujni krug povezan sa nekim ispravljačem prvo isključite na-

pajanje, i ispraznite kondenzatore. Ukoliko je kratak spoj (manji,

od 50 Ω), oglašava se zvučni signal.

Funkcja Merni opseg Rezolucija Merno okruženje

1 V 0,001 V Struja merenja: oko 1 mA

Ispod 50 Ω oglašava se zvučni signal Napon praznog hoda: oko 2,8 V

Zaštita od preopterećenja: 250 V DC ili250 V AC RMS.

Ispitivanje tranzistora

Ležište za ispitivanje tranzistora postavite tako u multimetar da

na ležištu „COM” bude na utičnici „COM” instrumenta a „IN” na

utičnici „hFEmA” Obrtni prekidač postavite u „hFE” položaj. Me-

reni tranzistor postavite u ležište, obratite pažnju na raspored

nožica i tip tranzistora (PNP, NPN)

Merni opseg Opis Merno okruženje

hFE hFE procena na displeju Bazna struja: 10 µA

(0-1000) Vce: oko 2,8 V

Zaštita od preopterćenja: osigurač (F250 mA / 250 V)

Merenje kapaciteta ( )

Crveni merni kabel priključite u utičnicu “ hFEmA”, crni u “COM”

utičnicu. Obrtni prekidač postavite u odgovarajući položaj. Pipal-

ice postavite na mereni strujni krug.

Merni opseg Rezolucija Tačnost

2 nF 1 pF ±(4,0% odstupanje +3 digita)

20 nF 10 pF

200 nF 0,1 nF

2 µF 1 nF

200 µF 100 nF ±(6,0% odstupanje +10 digita)

Zaštita od preopterćenja: osigurač (F250 mA / 250 V)

Merenje temperature

Crveni merni kabel priključite u utičnicu “ VTempΩHz”, crni

u “COM” utičnicu. Obrtni prekidač postavite u „Temp” položaj.

(Sonda za merenje temperature nije pogodna za merenje

tmperature tekućina)

Merni opseg Rezolucija Tačnost

-20°C - 0°C 1°C ±(5,0% odstupanje +4 digita)

1°C - 400°C ±(2,0% odstupanje +3 digita)

401°C - 1000°C ±(2,0% odstupanje +5 digita)

Tačnost merenja zavisi od tačnosti sonde sa kojom se vrši me-

renje. Zaštita od preopterćenja: osigurač (F250 mA / 250 V)

Merenje otpora (Ω)

Crveni merni kabel priključite u utičnicu “ VTempΩHz” ”, crni

u “COM” utičnicu. (crvena pipalica je “+” pol). Obrtni prekidač

postavite u odgovarajući položaj. Ako je mereni otpornik u stru-

jnom krugu prvo isključite napajanje, i ispraznite kondenzatore.

Merni opseg Rezolucija Tačnost

200 Ω 0,1 Ω ±(0,8% odstupanje +3 digita)

2 kΩ 1 Ω ±(0,8% odstupanje +2 digita)

20 kΩ 10 Ω

200 kΩ 100 Ω

2 MΩ 1 kΩ

20 MΩ 10 kΩ ±(1,0% odstupanje s + 2 digita)

200 MΩ 0,1 MΩ ±(6,0% odstupanje +10 digita)

Napon u otvorenom strujnom krugu: ispod 700 mV

Zaštita od prenapona: 250 V DC ili 250 V AC RMS

Zamena baterije i osigurača

Ako se na displeju pojavi ikonica “ ” potrebno je zame-

niti bateriju. Zamena osigurača je retka i uglavnom potiče iz

neke greške prilikom merenja. Per početka zamene baterije

ili osigurača prvo isključite uređaj i izvadite merne kablove.

Pre skidanja zadnje strane multimetra izvadite šaraf. Prilikom

zamene osigurača multimetar prvo izvadite iz futrole, pa nakon

toga izvadite šarafe. Izvadite bateriju/osigurač. Pazaći na polar-

itet postavite bateriju i sklopite multimetar.

Napomena

Pre nego što se uređaj rastavi uvek se uverite da su merni

kablovi skinuti sa strujnog kruga! Nakon sklapanja uvek vratite

šarafe da bi uređaj bio stabilan i bezbedan za rad!

U prilogu:

• uputstvo za upotrebu • merni kablovi sa pipalicama • sonda

za merenje temperature • podnožje za ispitivanje tranzistora •

baterija 9 V (6F22) • kutija

Uređaje kojima je istekao radni veka sakupljajte

posebno, ne mešajte ih sa komunalnim otpadom, to

oštećuje životnu sredinu i može da naruši zdravlje

ljudi i životinja!

Ovakvi se uređaji mogu predati na reciklažu u prodavnicama

gde ste ih kupili ili prodavnicama koje prodaju slične proizvode.

Elektronski otpad se može predati i određenim reciklažnim

centrima. Ovim štitite okolinu, svoje zdravlje i zdravlje svojih

sunarodnika. U slučaju nedoumica kontaktirajte vaše lokalne

reciklažne centre. Prema važećim propisima prihvatamo i sno-

simo svu odgovornost.

Istrošeni akumulatori i baterije ne smeju se tretirati sa os-

talim otpadom iz domaćinstva. Korisnik treba da se stara

o pravilnom bezbednom odlaganju istrošenih baterija i

akumulatora. Ovako se može štititi okolina, obezbediti

da se baterije i akumulatori budu na pravilan način re-

ciklirani.

Tehnički podaci

• Kategorija merenja: CAT II 1000V, CAT III 600 V i 2 stepeno

zagađenje.

• Osigurači: 5x20 mm, F 250 mA / 250 V brzi; 6x30 mm, F 10A

/ 500 V brzi.

• Temperatura okoline i vlažnost vazduha: 0 - 40 ° C (<80 %

relativna vlažnost).

• Visina rada: <2000 m.

• Temperatura i vlažnost vazduha skladištenja: 0 - 60 ° C (<70

% RH i izvadite bateriju).

• Maksimalni ulazni napon: 1000 V DC ili 750 V AC RMS.

• Displej: 3 1/2 cifre LCD displej.

• brzina osvežavanja: oko 3/sek.

• napajanje: 9 V baterija (6F22).

• simbol prilikom prekoračenja mernog opsega: na displeju “1”

• ispis polariteta: na displeju “-” u slučaju obrnutog polariteta;

• prazna baterija: na displeju “ ”.

• dimenzije: 188 mm x 93 mm x 50 mm.

• masa: oko 380 g (sa baterijom)

Table of contents

Languages:

Other Somogyi Multimeter manuals

Somogyi

Somogyi M 92X User manual

Somogyi

Somogyi VC 830L User manual

Somogyi

Somogyi Home MS 8250B User manual

Somogyi

Somogyi SMA MAS 830 User manual

Somogyi

Somogyi home SMA 8229 User manual

Somogyi

Somogyi Home SMA 92 User manual

Somogyi

Somogyi VC 830L User manual

Popular Multimeter manuals by other brands

Velleman

Velleman DVM892N user manual

Triplett

Triplett MM300 user manual

Fluke

Fluke 183 user manual

bauhaus

bauhaus 2148888B user manual

Brymen

Brymen TBM195 user manual

ZOTEK

ZOTEK ZT100 user manual

Southwire

Southwire 10040n operating instructions

Quartz

Quartz M320 user manual

Benning

Benning 044680 operating manual

Nieaf

Nieaf NI 405PLUS manual

KPS

KPS KPS-MT420 instruction manual

Truper

Truper MUT-50A manual

Steren

Steren MUL-050 instruction manual

Hanna Instruments

Hanna Instruments HI 9829 instruction manual

REED

REED LM-8000 instruction manual

Simpson

Simpson 4005 Series user manual

PeakTech

PeakTech 1035 Operation manual

HoldPeak

HoldPeak HP-37A Operator's manual

Somogyi SMA 64 User manual

Popular Multimeter manuals by other brands
