DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
2
Etykietą z nazwą przyrządu zaznaczono fragmenty doty-
czące specyficznych cech danego urządzenia. Pozostałe fragmenty
tekstu dotyczą wszystkich innych typów przyrządu.
Do najważniejszych funkcji przyrządu należą:
emisyjność regulowana w zakresie od 0,1 do 1,0,
wyświetlane temperatury MAX, MIN, DIF, AVG,
automatyczne zatrzymanie wyniku pomiarów (Hold),
wybór jednostki temperatury: °C / °F,
podwójny wskaźnik laserowy,
okrągły wskaźnik laserowy,
złącze na sondę typu K,
IP54,
podświetlenie wyświetlacza,
alarmy progowe: dolny i górny,
automatyczne wyłączenie.

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
3
SPIS TREŚCI
1Wstęp............................................................................ 4
2Bezpieczeństwo ........................................................... 5
3Opis funkcjonalny........................................................ 6
3.1 Opis przyrządu ...................................................................6
3.2 Wyświetlacz .......................................................................8
3.3 Przyciski.............................................................................9
3.4 Odległość i rozmiar plamki..................................................9
4Pomiary....................................................................... 10
5Funkcje specjalne...................................................... 11
5.1 Funkcjonalność ................................................................11
5.2 Przycisk MODE (TRYB) ...................................................11
5.2.1 Ustawienia emisyjności (
).........................................13
5.2.2 Wybór jednostki temperatury ºC/ºF.............................13
5.2.3 Alarm wysokich wartości temperatury (HAL) ..............13
5.2.4 Ustawienia progu HAL................................................13
5.2.5 Alarm niskich wartości temperatury (LAL) ..................13
5.2.6 Ustawienia progu LAL................................................13
5.2.7 Wyświetlanie wartości MAX, MIN, DIF, AVG ..............13
6Wymiana baterii ......................................................... 14
7Czyszczenie i konserwacja ....................................... 14
8Magazynowanie ......................................................... 14
9Rozbiórka i utylizacja ................................................ 15
10 Dane techniczne ........................................................ 15
10.1 Zakres pomiaru temperatury.............................................15
10.1.1 Zakres temperatury w podczerwieni .............15
10.1.2 Zakres temperatury dla sondy K...................16
10.1.3 Zakres temperatury w podczerwieni .............16
10.2 Pozostałe dane techniczne...............................................17
11 Akcesoria standardowe............................................. 17
12 Producent................................................................... 18

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
4
1 Wstęp
Dziękujemy za zakup pirometru DIT-120 / DIT-200. Urządzenie
umożliwia bezkontaktowe pomiary temperatury w podczerwieni za
jednym naciśnięciem spustu. Podświetlany wyświetlacz LCD oraz
poręczne przyciski zapewniają wygodną i ergonomiczną obsługę.
Bezkontaktowe termometry pracujące w podczerwieni mogą
być również stosowane do pomiarów temperatury powierzchni
przedmiotów, które nie nadają się do pomiarów z zastosowaniem
tradycyjnych (kontaktowych) termometrów (takich jak ciało, płyny,
jedzenie, powierzchnie).
Prawidłowa eksploatacja oraz utrzymanie niniejszego miernika
zapewnią lata niezawodnej pracy.
W niniejszej instrukcji posługujemy się trzema rodzajami
ostrzeżeń. Są to teksty w ramkach, opisujące możliwe zagrożenia
zarówno dla użytkownika, jak i miernika. Teksty
OSTRZEŻENIE opisują sytuacje, w których może dojść do za-
grożenia życia lub zdrowia, jeżeli nie przestrzega się instrukcji. Tek-
sty UWAGA! rozpoczynają opis sytuacji, w której niezastoso-
wanie się do instrukcji grozi uszkodzeniem przyrządu. Wskazania
ewentualnych problemów są poprzedzone symbolem .
OSTRZEŻENIE
Przed użyciem przyrządu należy dokładnie przeczytać
niniejszą instrukcję i zastosować się do przepisów
bezpieczeństwa i zaleceń producenta.

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
5
2 Bezpieczeństwo
Aby zapewnić odpowiednią obsługę i poprawność uzy-
skiwanych wyników, należy przestrzegać następujących zaleceń:
przyrządu należy używać wyłącznie w celach opisanych w ni-
niejszej instrukcji,
nie wystawiać przyrządu na wyładowania elektryczne,
nie użytkować przyrządu w pobliżu pól elektromagnetycznych,
np. w pobliżu telefonów bezprzewodowych czy komórkowych,
trzymać przyrząd z dala od wody czy źródeł ciepła, w tym bez-
pośredniego światła słonecznego,
nie upuszczać ani nie pukać w urządzenie,
niedopuszczalne jest używanie:
miernika, który uległ uszkodzeniu i jest całkowicie lub czę-
ściowo niesprawny,
miernika przechowywanego zbyt długo w złych warunkach
(np. zawilgoconego),
przed rozpoczęciem pomiaru należy wybrać właściwą funkcję
pomiarową,
naprawy mogą być wykonywane wyłącznie przez autoryzowany
serwis.

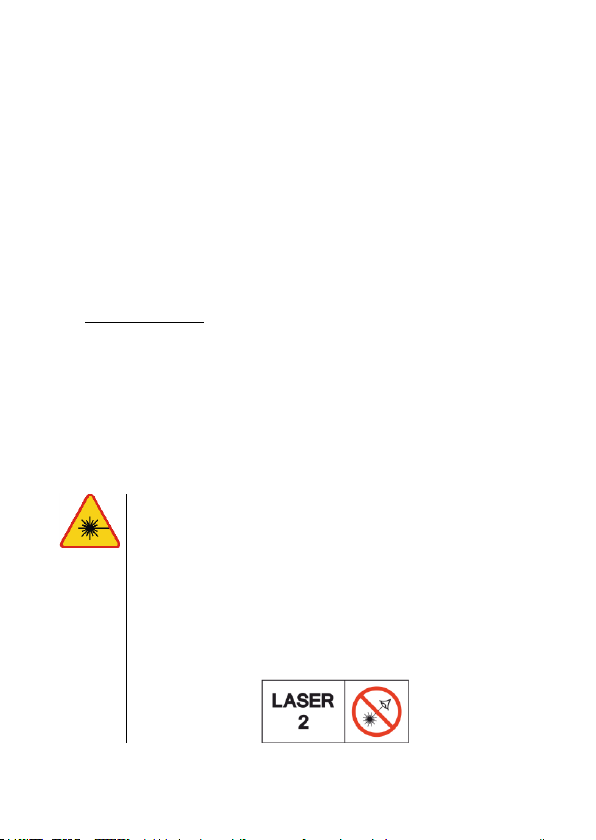

OSTRZEŻENIE
PROMIENIOWANIE LASEROWE
NIE KIEROWAĆ WZROKU W STRONĘ WIĄZKI
LASEROWEJ
----------------------------------------------------------------
Długość fali 630-670 nm
Moc wyjściowa <1 mW
Laser klasy 2

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
6
3 Opis funkcjonalny
3.1 Opis przyrządu
Laser
Czujnik podczerwieni
Wyświetlacz
Przycisk ▲/ laser
Przycisk zmiany trybu MODE
Przycisk ▼ / podświetlenie wyświetlacza
Gniazdo sondy typu K
Gniazdo statywu
Ucho do montażu paska
Spust pomiaru temperatury
Uchwyt
Pokrywa zasobnika baterii

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
7

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
8
3.2 Wyświetlacz
Wskaźnik pomiaru
Zatrzymanie wyświetlanych danych
Symbol włączenia lasera
Symbol alarmu wartości wysokiej (HAL) i niskiej (LAL)
Jednostka pomiaru
Sygnalizacja rozładowanej baterii
Symbol emisyjności (ε)
Wartość emisyjności
Wartość temperatury maksymalnej, minimalnej, śred-
niej, różnicowej, sondy K (MAX, MIN, AVG, DIF, K-TYPE)
Symbole temperatury maksymalnej, minimalnej, śred-
niej, różnicowej (MAX, MIN, AVG, DIF)
Wskaźnik podłączenia sondy K
Odczyt zmierzonej temperatury

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
9

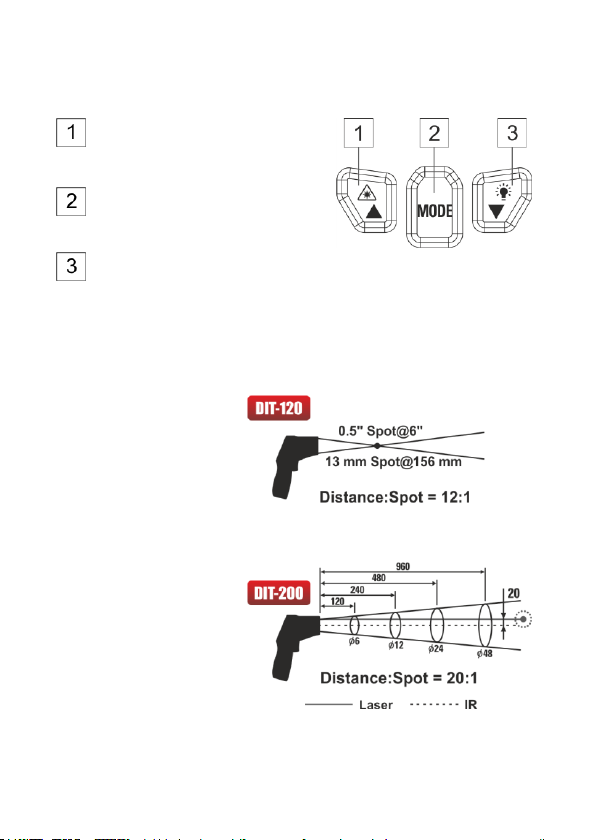

3.3 Przyciski
Przycisk ▲ / laser
Ustawianie ε, HAL, LAL.
Przycisk zmiany trybu
MODE
Przycisk ▼ / podświetlenie
wyświetlacza
Ustawianie ε, HAL, LAL.
3.4 Odległość i rozmiar plamki
Wraz ze wzrostem od-
ległości (D) od obiektu,
wzrasta również roz-
miar plamki (S) dla ob-
szaru mierzonego
przez urządzenie. Za-
leżność pomiędzy od-
ległością a rozmiarem
plamki dla każdego
urządzenia została
przedstawiona poniżej.

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
10
4 Pomiary
Chwycić miernik za uchwyt i skierować go w stronę po-
wierzchni, która ma być mierzona.
Nacisnąć i przytrzymać spust celem włączenia miernika i roz-
poczęcia pomiarów. Wyświetlacz zapali się, jeśli bateria jest
odpowiednio naładowana. Należy wymienić baterię, jeśli wy-
świetlacz się nie zapala.
Zwolnić przycisk; na wyświetlaczu pojawi się symbol zatrzy-
mania wyświetlanych wyników (HOLD), wskazując, że odczyt
został wstrzymany na wyświetlaczu.
Zasilanie miernika zostanie automatycznie wyłączone po około
10 s od zwolnienia spustu.
Trzymając miernik za jego uchwyt należy skierować
czujnik podczerwieni w kierunku przedmiotu, którego
temperatura ma zostać zmierzona. Miernik automatycz-
nie kompensuje odchylenia temperatury od temperatury
otoczenia. Należy pamiętać, że dostosowanie do tempe-
ratury otoczenia zająć może do 30 minut.
Po pomiarach niskich temperatur wymagany jest pewien
czas (kilka minut) przed przystąpieniem do pomiarów
wysokich temperatur. Wynika to z procesu chłodzenia,
który musi zostać przeprowadzony dla czujnika pod-
czerwieni.

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
11
5 Funkcje specjalne
5.1 Funkcjonalność
W trakcie pomiarów kolejne naciśnięcie przycisku MODE
powoduje wyświetlenie wartości maksymalnej MAX, wartości
minimalnej MIN, wartości różnicowej DIF lub wartości średniej
AVG.
W trakcie pomiarów, jeśli termoelement typu K nie jest
podłączony, można dokonać regulacji emisyjności poprzez
naciśnięcie przycisków ▲▼.
W trybie zatrzymania wyświetlanych danych (HOLD),
użytkownik może dokonać ustawień jednostki ºC/ºF poprzez
naciśnięcie przycisków ▲▼.
Możliwe jest włączenie/wyłączenie lasera poprzez naciśnięcie
przycisku ▲w dowolnym momencie.
Możliwe jest włączenie/wyłączenie podświetlania LCD poprzez
naciśnięcie przycisku ▼ w dowolnym momencie.
Ustawienie wartości alarmu wysokiego (HAL), alarmu niskiego
(LAL) oraz emisyjności () możliwe jest poprzez naciskanie
przycisku MODE do momentu, gdy stosowny symbol pojawi się
na wyświetlaczu. Należy nacisnąć przyciski ▲▼ celem
ustawienia żądanych wartości.
5.2 Przycisk MODE (TRYB)
W trybie zatrzymania wyświetlanych wyników (HOLD) należy
nacisnąć przycisk MODE, który pozwala na dostęp do:
zmierzonej wartości maksymalnej, minimalnej, różnicowej, średniej,
regulacji emisyjności (),
włączenia/wyłączenia alarmu wysokich temperatur (HAL),
regulacji alarmu wysokich temperatur,
włączenia/wyłączenia alarmu niskich temperatur (LAL),
regulacji alarmu niskich temperatur,
wyboru jednostki temperatury ºC/ºF.
Za każdym razem, gdy zostaje naciśnięty przycisk MODE, na-
stępuje przejście do kolejnej pozycji w cyklu trybów. Edycja po-

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
12
szczególnego parametru sygnalizowana jest miganiem odpowied-
niego symbolu na wyświetlaczu. Sekwencja działania pokazana jest
poniżej.
LAL WŁ/WYŁ
regulacja HAL
wybór ºC/ºF
regulacja LAL
ustawienie
HAL WŁ/WYŁ
TRYB
Rys. 1. Sekwencja przycisku MODE (TRYB)
MAX, MIN, DIF, AVG

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
13
5.2.1 Ustawienia emisyjności ()
Emisyjność (symbol ) jest regulowana cyfrowo w zakresie od
0,10 do 1,00 poprzez przyciski ▲▼.
5.2.2 Wybór jednostki temperatury ºC/ºF
Wybrać jednostkę temperatury (oC lub oF) stosując w tym celu
przyciski ▲▼.
5.2.3 Alarm wysokich wartości temperatury (HAL)
Włączyć lub wyłączyć alarm wysokich wartości temperatury po-
przez naciśnięcie przycisków ▲▼.
5.2.4 Ustawienia progu HAL
Ustawienia alarmu dla wysokich wartości temperatur dokony-
wane są poprzez naciskanie przycisków ▲▼.
5.2.5 Alarm niskich wartości temperatury (LAL)
Włączyć lub wyłączyć alarm niskich wartości temperatury po-
przez naciskanie przycisków ▲▼.
5.2.6 Ustawienia progu LAL
Ustawienia alarmu dla niskich wartości temperatur dokonywane
są poprzez naciskanie przycisków ▲▼.
5.2.7 Wyświetlanie wartości MAX, MIN, DIF, AVG
MAX (maximum) - maksymalna wartość pomiaru.
MIN (minimum) - minimalna wartość pomiaru.
DIF (difference) - różnicowa wartość pomiaru.
AVG (average) - średnia wartość pomiaru.
Ustawienia wyświetlania dokonywane są poprzez naciśnięcie
przycisków ▲▼.

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
14
6 Wymiana baterii
Kiedy naładowanie baterii jest niedostateczne, na wyświetlaczu
pojawi się symbol oznaczający, że wymagana jest wymiana bate-
rii na nowe.
UWAGA!
Dokonując pomiarów przy wyświetlonym symbolu baterii
należy się liczyć z dodatkowymi nieokreślonymi nie-
pewnościami pomiaru lub niestabilnym działaniem przy-
rządu.
Odkręcić wkręt mocujący pokrywę komory baterii, usunąć ją,
wyjąć baterie z urządzenia i umieścić w nim 2 nowe baterie
AAA 1,5 V. Zamocować na powrót pokrywę.
7 Czyszczenie i konserwacja
Naprawy i czynności serwisowe nie objęte niniejszą instrukcją
winny być wykonywane wyłącznie przez wykwalifikowany
personel.
Od czasu do czasu należy wyczyścić obudowę urządzenia
suchą tkaniną. Do czyszczenia urządzenia nie wolno stosować
rozpuszczalników ani materiałów ściernych.
Przyrząd można czyścić wacikiem zwilżonym alkoholem 70%.
8 Magazynowanie
Przy przechowywaniu przyrządu należy przestrzegać poniż-
szych zaleceń:
upewnić się, że miernik jest suchy,
przy dłuższym okresie przechowywania należy wyjąć baterie.

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
15
9 Rozbiórka i utylizacja
Zużyty sprzęt elektryczny i elektroniczny należy gromadzić se-
lektywnie, tj. nie umieszczać z odpadami innego rodzaju.
Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki
zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicz-
nym.
Przed przekazaniem sprzętu do punktu zbiórki nie należy sa-
modzielnie demontować żadnych części z tego sprzętu.
Należy przestrzegać lokalnych przepisów dotyczących wyrzu-
cania opakowań, zużytych baterii i akumulatorów.
10 Dane techniczne
„w.m.” - wartość mierzona.
10.1 Zakres pomiaru temperatury
10.1.1 Zakres temperatury w podczerwieni
Zakres
temperatury w
podczerwieni
D:S
Rozdzielczość
Zakres
temperatury w
podczerwieni
Dokładność
-50,0…650,0°C
-58,0…999,9°F
12:1
0,1°C
0,1°F
-50…20°C
-58…68°F
±3,5°C
±6,3°F
1000…1202°F
1°F
20…300°C
68…572°F
±(1,0% w.m. + 1°C)
±(1,0% w.m. + 1,8°F)
300…650°C
572…1202°F
±1,5% w.m.
Temperatura otoczenia w zakresie od 23 do 25°C (73 do 77°F)

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
16
10.1.2 Zakres temperatury dla sondy K
10.1.3 Zakres temperatury w podczerwieni
Zakres
temperatury w
podczerwieni
D:S
Rozdzielczość
Zakres
temperatury w
podczerwieni
Dokładność
-50,0…999,9°C
-58,0…999,9°F
20:1
0,1°C
0,1°F
-50…20°C
-58…68°F
±3,5°C
±6,3°F
1000°C
1000…1832°F
1°C
1°F
20…300°C
68…572°F
±(1,0% w.m. + 1°C)
±(1,0% w.m. + 1,8°F)
300…1000°C
572…1832°F
±1,5% w.m.
Temperatura otoczenia w zakresie od 23 do 25°C (73 do 77°F)
Zakres
temperatury
TK
Rozdzielczość
Zakres
temperatury
TK
Dokładność
-50,0…999,9°C
-58,0…999,9°F
0,1°C
0,1°F
-50…0°C
-58…32°F
±2°C
±3,6°F
1000…1370°C
1000…2498°F
1°C
1°F
0…1370°C
320…2498°F
±(0,5% w.m. + 1,5°C )
±(0,5% w.m. + 3°F)

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
17
10.2 Pozostałe dane techniczne
a) czas reakcji.............................................................................................. 150 ms
b) czułość widmowa..................................................................................8...14 μm
c) emisyjność................................................ regulowana cyfrowo od 0,10 do 1,00
d) wskazania przekroczenia zakresu .................................................. symbol “----”
e) biegunowość.....................automatyczna, znak minus dla temperatury ujemnej
f) półprzewodnikowa dioda laserowa:
▪ moc wyjściowa ..................................................................................... <1 mW
▪ długość fali ...................................................................................630~670 nm
▪ laser ...................................................................................................... klasa 2
g) temperatura robocza ...................................................0 do 50°C (32 do 122°F)
h) temperatura przechowywania ..................................-10 do 60°C (14 do 140°F)
i) wilgotność robocza.........................................................................................10% do 90%
j) wilgotność przechowywania..................................................................................... <80%
k) zasilanie............................................................................. 2x bateria AAA 1,5 V
l) bezpieczeństwo....spełnia warunki dla kompatybilności elektromagnetycznej (EMC)
m) waga:
▪ DIT-120 ....................................................................................................231 g
▪ DIT-200 ....................................................................................................242 g
n) wymiary................................................................................... 170 x 50 x 95 mm
11 Akcesoria standardowe
W skład standardowego kompletu dostarczanego przez producenta
wchodzą:
pirometr DIT-120 / DIT-200,
sonda do pomiaru temperatury (typ K) –
WASONTEMK,
2x bateria AAA 1,5 V,
instrukcja obsługi,
karta gwarancyjna.
Aktualne zestawienie akcesoriów znajduje się na stronie interneto-
wej producenta.

DIT-120 ● DIT-200 –INSTRUKCJA OBSŁUGI
18
12 Producent
Prowadzącym serwis gwarancyjny i pogwarancyjny jest:
SONEL S.A.
ul. Wokulskiego 11
58-100 Świdnica
tel. 74 858 38 00 (Biuro Obsługi Klienta)
E-Mail: bo[email protected]
Internet: www.sonel.pl
Wyprodukowano w Chińskiej Republice Ludowej na zlecenie
SONEL S.A.
This manual suits for next models
1
Table of contents
Languages:
Other Sonel Measuring Instrument manuals
