Sonnenkonig BKT 1 User manual

Kit résistance électrique BKT 1, BKT 4.
DE Gebrauchsanweisung
Elektroheizpatrone BKT 1, BKT 4.
EN User Manual
Electric Heating Element BKT 1, BKT 4.
BKT 1, BKT 4
FR Mode d'emploi

Nos produits ont été conçus et fabriqués pour répondre à toutes les exigeances de
qualité, de fonctionnalité et d'esthétique. En vous félicitant de votre achat, nous
vous souhaitons beaucoup de satisfaction dans l'usage du nouveau produit.
CONSIGNES DE SÉCURITÉ
Lire attentivement le mode d'emploi ci-dessous et prendre connaissance des
dessins.
1. Ne jamais utiliser l'appareil s'il est endommagé.
2. Avant d'installer l'appareil, vérifier si la tension indiquée sur
la plaque signalétique correspond à la tension de votre
habitation.
3. Contrôler régulièrement si le câble d'alimentation n'a pas
été endommagé et s'il est utlisé en toute sécurité.
4. Câble d'alimentation ne peut pas être réparé. Endommagé, il doit être
remplacé par le fabricant ou un atelier de réparation spécialisé.
5. Pour la version sans fiche (p.ex. montage direct dans la boîte de jonction) voir
les codes couleurs des fils :
* uniquement pour les modèles choisis
6. Le kit résistance est conçu pour fonctionner dans un liquide. Marche à sec ne
doit pas dépasser 5 secondes. Ne pas toucher les parties en métal : risque de
brûlures. Ne jamais laisser le câble d'alimentation en contact avec la
résistance chaude.
7. L'appareil ne doit pas être sous tension lors du montage. Retirer la fiche ou
débrancher le câble du réseau élctrique. Avant la mise en marche, installer le
boîtier sur la résistance.
8. Pour un fonctionnement correct, il est indispensable de sécuriser le
boîtier en vissant le petit vis de serrage qui se trouve derrière le boîtier.
9. Ne jamais ouvrir le boîtier.
10. Puissance de résistance ne doit pas dépasser la puissance admise pour
le radiateur dans les paramètres 75/65/20°C.
11. La pression dans le radiateur ne doit pas dépasser la valeur indiquée par le
fabricant ni la valeur de 15 atm pour le kit résistance. Le dépassement des
pressions admissibles peut provoquer l'endommagement du radiateur, du kit
résistance et, en conséquence, un danger pour la vie et les biens.
12. Dans le radiateur électrique, laisser un coussin d'air du volume approprié (voir
chapitre Installation).
13. Dans le radiateur mixte (raccordé à l'installation à eau chaude) avant de mettre
l'appareil en marche, laisser une des vannes ouverte afin de laisser pousser
une partie d'eau, causée par la dilatation thermique du fluide caloporteur.
Laisser deux vannes fermées provoquera l'augmentation de pression et peut
endommager le radiateur ou la résistance.
14. L'appareil est destiné à un usage domestique.
15. L'appareil n'est pas destiné à l'usage des enfants, des personnes de capacités
réduites, des personnes sans le savoir-faire nécessaire pour son usage. Dans
le cas contraire, une formation ou surveillance sont nécessaires.
OBJECTIF DE FONCTIONNEMENT
Kits résistance fabriqués par Terma sont des appareils électriques destinés à
l'installation dans les radiateurs ou les sèche-serviettes. Le kit résistance peut être
installé dans l'installation à eau chaude rendant le radiateur mixte fonctionnant hors
la période de chauffe, et dans le radiateur électrique.
Les kits résistance ne sont conçus que pour l'usage dans les systèmes fermés (non
ouverts à l'atmosphère).
FR DONNÉES TECHNIQUES
Déscriptif (type du
câble d'alimentation)
– PW (câble droit avec fiche)
– PB (câble droit sans fiche, 2 fils)
– PB-FP6 (câble droit sans fiche, 3 fils avec
interface FIL PILOTE)
– M* (connection type X)
– MS* (connection type X + interrupteur)
* disponibles uniquement pour SKT 1
Alimentation 230 V / 50 Hz
Puissances disponibles 200, 300, 400, 600, 800, 1000 W
Classe de protection classe II
Raccordement G 1/2"
Indice de protection
du boîtier
IPx4 : SKT 1
IPx5 : SKT 2, SKT 3, SKT 4
Type du raccordement
électrique
type Y : versions –PW
type X : versions –M et –MS
appareil raccordé en permanence
à l'installation : versions –PB, –PB (FP6)
Mésure de température: Température ambiante
COULEUR LETTRE TYPE DE FIL
Brun L Phase
Bleu N Neutre
Noir* F-P Commande Fil Pilote

Nos produits ont été conçus et fabriqués pour répondre à toutes les exigeances de
qualité, de fonctionnalité et d'esthétique. En vous félicitant de votre achat, nous
vous souhaitons beaucoup de satisfaction dans l'usage du nouveau produit.
CONSIGNES DE SÉCURITÉ
Lire attentivement le mode d'emploi ci-dessous et prendre connaissance des
dessins.
1. Ne jamais utiliser l'appareil s'il est endommagé.
2. Avant d'installer l'appareil, vérifier si la tension indiquée sur
la plaque signalétique correspond à la tension de votre
habitation.
3. Contrôler régulièrement si le câble d'alimentation n'a pas
été endommagé et s'il est utlisé en toute sécurité.
4. Câble d'alimentation ne peut pas être réparé. Endommagé, il doit être
remplacé par le fabricant ou un atelier de réparation spécialisé.
5. Pour la version sans fiche (p.ex. montage direct dans la boîte de jonction) voir
les codes couleurs des fils :
* uniquement pour les modèles choisis
6. Le kit résistance est conçu pour fonctionner dans un liquide. Marche à sec ne
doit pas dépasser 5 secondes. Ne pas toucher les parties en métal : risque de
brûlures. Ne jamais laisser le câble d'alimentation en contact avec la
résistance chaude.
7. L'appareil ne doit pas être sous tension lors du montage. Retirer la fiche ou
débrancher le câble du réseau élctrique. Avant la mise en marche, installer le
boîtier sur la résistance.
8. Pour un fonctionnement correct, il est indispensable de sécuriser le
boîtier en vissant le petit vis de serrage qui se trouve derrière le boîtier.
9. Ne jamais ouvrir le boîtier.
10. Puissance de résistance ne doit pas dépasser la puissance admise pour
le radiateur dans les paramètres 75/65/20°C.
11. La pression dans le radiateur ne doit pas dépasser la valeur indiquée par le
fabricant ni la valeur de 15 atm pour le kit résistance. Le dépassement des
pressions admissibles peut provoquer l'endommagement du radiateur, du kit
résistance et, en conséquence, un danger pour la vie et les biens.
12. Dans le radiateur électrique, laisser un coussin d'air du volume approprié (voir
chapitre Installation).
13. Dans le radiateur mixte (raccordé à l'installation à eau chaude) avant de mettre
l'appareil en marche, laisser une des vannes ouverte afin de laisser pousser
une partie d'eau, causée par la dilatation thermique du fluide caloporteur.
Laisser deux vannes fermées provoquera l'augmentation de pression et peut
endommager le radiateur ou la résistance.
14. L'appareil est destiné à un usage domestique.
15. L'appareil n'est pas destiné à l'usage des enfants, des personnes de capacités
réduites, des personnes sans le savoir-faire nécessaire pour son usage. Dans
le cas contraire, une formation ou surveillance sont nécessaires.
OBJECTIF DE FONCTIONNEMENT
Kits résistance fabriqués par Terma sont des appareils électriques destinés à
l'installation dans les radiateurs ou les sèche-serviettes. Le kit résistance peut être
installé dans l'installation à eau chaude rendant le radiateur mixte fonctionnant hors
la période de chauffe, et dans le radiateur électrique.
Les kits résistance ne sont conçus que pour l'usage dans les systèmes fermés (non
ouverts à l'atmosphère).
FR DONNÉES TECHNIQUES
Déscriptif (type du
câble d'alimentation)
– PW (câble droit avec fiche)
– PB (câble droit sans fiche, 2 fils)
– PB-FP6 (câble droit sans fiche, 3 fils avec
interface FIL PILOTE)
– M* (connection type X)
– MS* (connection type X + interrupteur)
* disponibles uniquement pour BKT 1
Alimentation 230 V / 50 Hz
Puissances disponibles 200, 300, 400, 600, 800, 1000 W
Classe de protection classe II
Raccordement G 1/2"
Indice de protection
du boîtier IPx4 : BKT 1
IPx5 : BKT 4
Type du raccordement
électrique
type Y : versions –PW
type X : versions –M et –MS
appareil raccordé en permanence
à l'installation : versions –PB, –PB (FP6)
Mésure de température: Température ambiante
COULEUR LETTRE TYPE DE FIL
Brun L Phase
Bleu N Neutre
Noir* F-P Commande Fil Pilote

6
A
8Bmax.
340º
9
12 3
A
5
4

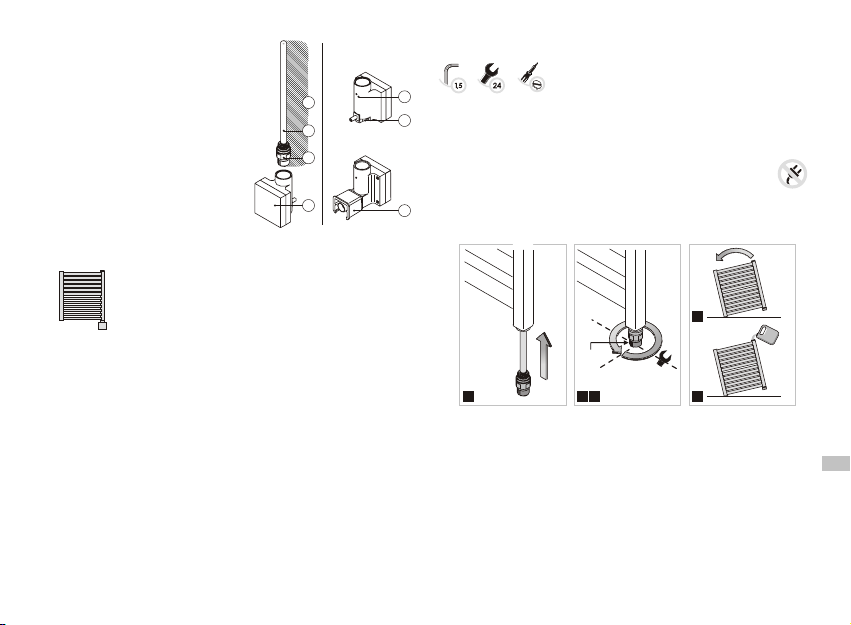

Kit résitance complet de série BKT est
composé d'une résistance chauffante
Terma-SPLIT et du boîtier à installer sur la
résistance. L'ensemble peut être adapté,
selon le modèle, à fonctionner avec le
programmateur mural externe.
1. Résistance SPLIT
2.Élément chauffant
3. Tête
4.Panneau du boîtier
5.Vis de serrage
6.
7.
Cble d'alimentation
(version –PB, –PB (FP6), –PW)
lément de masquage de connection
type X (versions –M, –MS) disponible
uniquement pour BKT 1)
Radiateur ÉLECTRIQUE:
1. Radiateur électrique avec kit résistance, non raccordé à l'installation à eau
chaude.
2. Il est possible d'utiliser comme fluide caloporteur l'eau, l'eau avec de l'antigel ou
l'huile approprié : le kit résistance peut être monté s'il répond aux exigences de
son fabricant et du fabricant du radiateur.
3. Dépasser le volume du liquide peut provoquer l'augmentation de la pression et,
en conséquence, endommagement de la résistance ou du radiateur. Lors du
remplissage hors usine, suivre strictement les instructions ci-dessous.
4. Autres méthodes correctes du remplissage du radiateur disponibles sur le site:
www.termaheat.pl.
5. Il est interdit de visser et de dévisser l'appareil via le boîtier. Utiliser uniquement
une clé platte !
6. Il est interdit d'installer l'appareil résistance vers le bas du radiateur.
Outils de montage
– clé Allen 1,5 (inclus)
– clé plate taille 24
– tournevis à lame plate (pour version –M ou –MS)
ATTENTION! Lors du montage, l'appareil ne doit pas être sous tension. Retirer
la fiche de la prise.
ATTENTION! Soyez prudent lors de l'ensemble du processus
de remplissage du radiateur afin d'éviter les brûlures par le fluide
caloporteur !

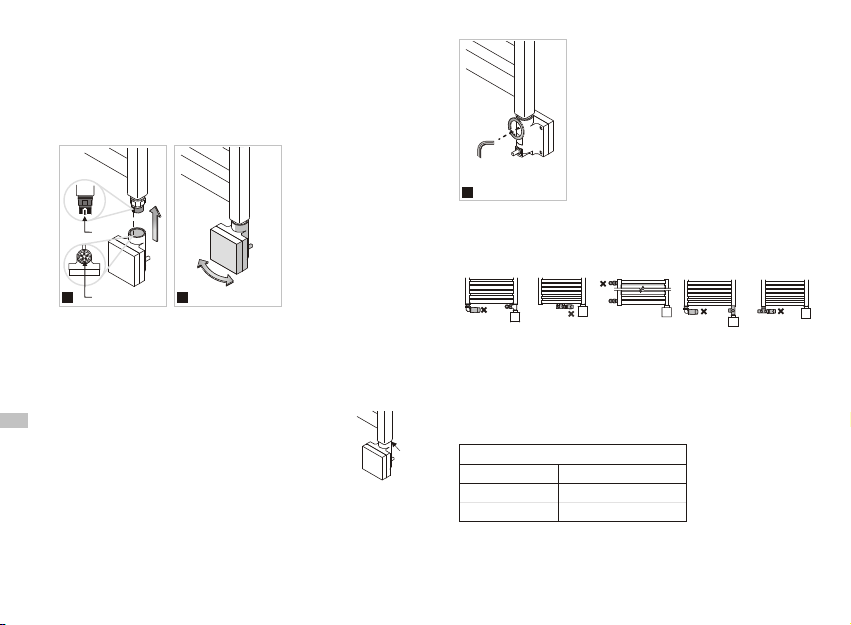

7. S’assurer si la jonction résistance-radiateur reste étanche.
8. Glisser le boîtier sur la résistance de manière de correspondre le joint de la
résistance (A) et le siège du boîtier (B).
9. Tourner le boîtier en position permettant l’accès facile.
ATTENTION! Blocage rencontré lors de faire tourner le boîtier signifie fin de tour
vers cette direction. Essayer de tourner vers le sens opposé. Continuer de tourner
peut provoquer endommagement du boîtier, pas couvert de la garantie.
Boîtier installé correctement couvre la tête de la résistance
(voir le dessin) :
Radiateur MIXTE :
PB/SW
M/MS
1
2
3
4
5
6
7
1. Faire glisser la résistance (1) dans le trou fileté en bas du collecteur du
radiateur.
2. Serrer la tête du boîtier à l’aide d’une clé plate taille 24.
3. Serrer l’élément de sorte que la rainure de jonction (A) soit tournée en face ou
vers le côté.
4. Positionner le radiateur obliquement, de sort que l’entrée soit dans le point le
plus haut !!! Radiateur ne peut pas s’appuyer contre les éléments du kit
résistance ni contre les éléments de jonction !!!
5. Remplir le radiateur du fluide caloporteur.
6. Redresser le radiateur afin de contrôler le niveau du liquide. 10
10. Visser le vis de blocage derrière le boîtier.
11. Brancher l’appareil à la source d’alimentation et le mettre en marche (orifice
supérieur reste ouvert !).
12. Régler le réglage maximal du kit résistance et observer la montée du liquide
caloporteur : le surplus du liquide peut couler via l’orifice supérieur. Dans ce
cas, enlever le surplus du liquide de sorte de ne pas permettre de mouiller le
boîtier.
13. Une fois le liquide cesse d’augmenter son volume, attendre encore 5 minutes
et arrêter l’appareil. Ensuite débrancher-le de la source d’alimentation/prise.
14. Sans attendre le moment quand le radiateur refroidisse, déposer-le et enlever
attnetivement une partie du fluide caloporteur : jusqu’au niveau de la moitié de
la dernière tube.
15. Fermer l’ouverture supérieure à l’aide du bouchon, accrocher le radiateur.
16. Brancher le kit résistance à la source d’alimentation/ installation. Appareil est
prêt à marcher.
12
1. Radiateur mixte est un radiateur raccordé à l'installation à eau chaude avec
supplément kit résistance monté.
2. Installation doit être équipée des vannes permettant de fermer le radiateur.
3. Il est conseillé de purger le radiateur après chaque longue pause dans l'usage.
L'appareil est équipé de la protection contre «la marche à sec» mais il travaille
correctement seulement dans le radiateur correctement rempli.
4. Montage horizontal ou résistance vers le bas interdits.
Outils nécessaires pour installer le kit résistance.
– clé Allen taille 1,5 (inclus)
– clé plate taille 24
Installation du kit résistance
ATTENTION ! Lors du montage, l'appareil ne doit pas être sous tension.
Retirer la fiche de la prise.
12 3
A
1. Dans le radiateur raccordé à l’installation à eau chaude, fermer les deux
vannes et vider le fluide caloporteur.
2. Faites glisser la résistance (1) dans l’orifice fileté dans le raccord en T ou dans

6
A
8Bmax.
340º
9
12 3
A
5
4
Kit résitance complet de série SKT
est composé d'une résistance chauffante
Terma-SPLIT et du boîtier à installer sur la
résistance. L'ensemble peut être adapté,
selon le modèle, à fonctionner avec le
programmateur mural externe.
1. Résistance SPLIT
2.Élément chauffant
3. Tête
4.Panneau du boîtier
5.Vis de serrage
6. Câble d'alimentation
(version –PB, –PB (FP6), –PW)
7. Élément de masquage de connection
type X (versions –M, –MS) disponible
uniquement pour SKT 1)
Radiateur ÉLECTRIQUE:
1. Radiateur électrique avec kit résistance, non raccordé à l'installation à eau
chaude.
2. Il est possible d'utiliser comme fluide caloporteur l'eau, l'eau avec de l'antigel ou
l'huile approprié : le kit résistance peut être monté s'il répond aux exigences de
son fabricant et du fabricant du radiateur.
3. Dépasser le volume du liquide peut provoquer l'augmentation de la pression et,
en conséquence, endommagement de la résistance ou du radiateur. Lors du
remplissage hors usine, suivre strictement les instructions ci-dessous.
4. Autres méthodes correctes du remplissage du radiateur disponibles sur le site:
www.termaheat.pl.
5. Il est interdit de visser et de dévisser l'appareil via le boîtier. Utiliser uniquement
une clé platte !
6. Il est interdit d'installer l'appareil résistance vers le bas du radiateur.
Outils de montage
– clé Allen 1,5 (inclus)
– clé plate taille 24
– tournevis à lame plate (pour version –M ou –MS)
ATTENTION! Lors du montage, l'appareil ne doit pas être sous tension. Retirer
la fiche de la prise.
ATTENTION! Soyez prudent lors de l'ensemble du processus
de remplissage du radiateur afin d'éviter les brûlures par le fluide
caloporteur !
7. S’assurer si la jonction résistance-radiateur reste étanche.
8. Glisser le boîtier sur la résistance de manière de correspondre le joint de la
résistance (A) et le siège du boîtier (B).
9. Tourner le boîtier en position permettant l’accès facile.
ATTENTION! Blocage rencontré lors de faire tourner le boîtier signifie fin de tour
vers cette direction. Essayer de tourner vers le sens opposé. Continuer de tourner
peut provoquer endommagement du boîtier, pas couvert de la garantie.
Boîtier installé correctement couvre la tête de la résistance
(voir le dessin) :
Radiateur MIXTE :
PB/SW
M/MS
1
2
3
4
5
6
7
1. Faire glisser la résistance (1) dans le trou fileté en bas du collecteur du
radiateur.
2. Serrer la tête du boîtier à l’aide d’une clé plate taille 24.
3. Serrer l’élément de sorte que la rainure de jonction (A) soit tournée en face ou
vers le côté.
4. Positionner le radiateur obliquement, de sort que l’entrée soit dans le point le
plus haut !!! Radiateur ne peut pas s’appuyer contre les éléments du kit
résistance ni contre les éléments de jonction !!!
5. Remplir le radiateur du fluide caloporteur.
6. Redresser le radiateur afin de contrôler le niveau du liquide. 10
10. Visser le vis de blocage derrière le boîtier.
11. Brancher l’appareil à la source d’alimentation et le mettre en marche (orifice
supérieur reste ouvert !).
12. Régler le réglage maximal du kit résistance et observer la montée du liquide
caloporteur : le surplus du liquide peut couler via l’orifice supérieur. Dans ce
cas, enlever le surplus du liquide de sorte de ne pas permettre de mouiller le
boîtier.
13. Une fois le liquide cesse d’augmenter son volume, attendre encore 5 minutes
et arrêter l’appareil. Ensuite débrancher-le de la source d’alimentation/prise.
14. Sans attendre le moment quand le radiateur refroidisse, déposer-le et enlever
attnetivement une partie du fluide caloporteur : jusqu’au niveau de la moitié de
la dernière tube.
15. Fermer l’ouverture supérieure à l’aide du bouchon, accrocher le radiateur.
16. Brancher le kit résistance à la source d’alimentation/ installation. Appareil est
prêt à marcher.
12
1. Radiateur mixte est un radiateur raccordé à l'installation à eau chaude avec
supplément kit résistance monté.
2. Installation doit être équipée des vannes permettant de fermer le radiateur.
3. Il est conseillé de purger le radiateur après chaque longue pause dans l'usage.
L'appareil est équipé de la protection contre «la marche à sec» mais il travaille
correctement seulement dans le radiateur correctement rempli.
4. Montage horizontal ou résistance vers le bas interdits.
Outils nécessaires pour installer le kit résistance.
– clé Allen taille 1,5 (inclus)
– clé plate taille 24
Installation du kit résistance
ATTENTION ! Lors du montage, l'appareil ne doit pas être sous tension.
Retirer la fiche de la prise.
12 3
A
1. Dans le radiateur raccordé à l’installation à eau chaude, fermer les deux
vannes et vider le fluide caloporteur.
2. Faites glisser la résistance (1) dans l’orifice fileté dans le raccord en T ou dans

la vanne d’arrêt integrée avec le raccord en T ou directement au collecteur du
radiateur.
3. Serrer la tête de la résistance à l’aide d’une clé plate taille 24.
4. Visser la résistance de sorte que la rainure dans le joint de résistance (A) soit
tournée en face ou vers le côté.
5. Ouvrir les vannes, remplir le radiateur du fluide caloprteur et pourger le
radiateur.
6. S’assurer si la jonction résistance – radiateur reste étanche.
7. Installer le boîtier. Assembler la rainure du joint de résistance (A) avec la siège
du boîtier (B).
8. Tourner le boîtier en position permettant l’accès facile.
ATTENTION ! Blocage ressenti lors de faire tourner le boîtier signifie fin de tour
vers ce côté. Essayer de tourner vers le sens opposé. Continuer à tourner peut
endommager le boîtier et causera la perte de garantie.
Boîtier installé correctement couvre la tête de la résistance
(voir le dessin).
9. Visser la vis de blocage derrière le boîtier.
10. Avant de mettre l’appareil en marche, fermer une vanne et laisser l’autre vanne
ouverte (il est recommandé de fermer la vanne avec tête thermostatique).
Avant chaque mise en marche de kit résistance, assurez-vous si l’une
des vannes reste ouverte !!
11. Brancher le kit résistance dans la prise/source d’aliementation. Appareil est
prêt à marcher.
INSTALLATION D'APPAREIL À L'INTERFACE FIL PILOTE
Boîtier BKT est équipé d'une connection supplémetaire au système FIL PILOTE.
Schéma du montage correct du boîtier BKT et le programmateur externe
FIL PILOTE est le suivant :
ATTENTION : Si le FIL PILOTE n'est pas raccordé, il est nécessaire d'isoler le fil FP
(noir) et le protéger des fils conducteurs.
NE PAS RACCORDER LE FIL «FP» À LA TERRE !!!
INSTALLATION DU BOÎTIER VERSION –M / –MS (SANS CÂBLE
D'ALIMENTATION)
DÉMONTAGE D'APPAREIL
1. Débrancher l'appareil.
2. Dévisser la vis de blocage située derrère le boîtier.
3. Enlever le boîtier de la résistance.
4. Dans le radiateur branché à l'installation à eau chaude, fermer les vannes et
vider l'eau du radiateur. Dans le cas du radiateur électrique, retirer-le du mur et
positionner de façon de ne pas laisser couler le fluide caloporteur lors du
démontage du kit résistance.
5. Dévisser la résistance à l'aide d'une clé plate taille 24.
ENTRETIEN
1. Débrancher l'appareil avant chaque nettoyage.
2. Nettoyer le boîtier avec un tissu propre et sec ou légèrement humide avec peu
de détergent, sans solvants et abrasifs.
A
7Bmax.
340º
8
9
Couleurs de fils:
Brun Phase (L)
Bleu Neutre (N)
Noire FIL-PILOTE (FP)
Programmateur
externe
Fil Pilote
L
N
FP
L
N
FP
L
N
12
3a 3b
L
N
PE
5 6
78
4

la vanne d’arrêt integrée avec le raccord en T ou directement au collecteur du
radiateur.
3. Serrer la tête de la résistance à l’aide d’une clé plate taille 24.
4. Visser la résistance de sorte que la rainure dans le joint de résistance (A) soit
tournée en face ou vers le côté.
5. Ouvrir les vannes, remplir le radiateur du fluide caloprteur et pourger le
radiateur.
6. S’assurer si la jonction résistance – radiateur reste étanche.
7. Installer le boîtier. Assembler la rainure du joint de résistance (A) avec la siège
du boîtier (B).
8. Tourner le boîtier en position permettant l’accès facile.
ATTENTION ! Blocage ressenti lors de faire tourner le boîtier signifie fin de tour
vers ce côté. Essayer de tourner vers le sens opposé. Continuer à tourner peut
endommager le boîtier et causera la perte de garantie.
Boîtier installé correctement couvre la tête de la résistance
(voir le dessin).
9. Visser la vis de blocage derrière le boîtier.
10. Avant de mettre l’appareil en marche, fermer une vanne et laisser l’autre vanne
ouverte (il est recommandé de fermer la vanne avec tête thermostatique).
Avant chaque mise en marche de kit résistance, assurez-vous si l’une
des vannes reste ouverte !!
11. Brancher le kit résistance dans la prise/source d’aliementation. Appareil est
prêt à marcher.
INSTALLATION D'APPAREIL À L'INTERFACE FIL PILOTE
Boîtier SKT est équipé d'une connection supplémetaire au système FIL PILOTE.
Schéma du montage correct du boîtier SKT et le programmateur externe
FIL PILOTE est le suivant :
ATTENTION : Si le FIL PILOTE n'est pas raccordé, il est nécessaire d'isoler le fil FP
(noir) et le protéger des fils conducteurs.
NE PAS RACCORDER LE FIL «FP» À LA TERRE !!!
INSTALLATION DU BOÎTIER VERSION –M / –MS (SANS CÂBLE
D'ALIMENTATION)
DÉMONTAGE D'APPAREIL
1. Débrancher l'appareil.
2. Dévisser la vis de blocage située derrère le boîtier.
3. Enlever le boîtier de la résistance.
4. Dans le radiateur branché à l'installation à eau chaude, fermer les vannes et
vider l'eau du radiateur. Dans le cas du radiateur électrique, retirer-le du mur et
positionner de façon de ne pas laisser couler le fluide caloporteur lors du
démontage du kit résistance.
5. Dévisser la résistance à l'aide d'une clé plate taille 24.
ENTRETIEN
1. Débrancher l'appareil avant chaque nettoyage.
2. Nettoyer le boîtier avec un tissu propre et sec ou légèrement humide avec peu
de détergent, sans solvants et abrasifs.
A
7Bmax.
340º
8
9
Couleurs de fils:
Brun Phase (L)
Bleu Neutre (N)
Noire FIL-PILOTE (FP)
Programmateur
externe
Fil Pilote
L
N
FP
L
N
FP
L
N
12
3a 3b
L
N
PE
5 6
78
4

Fonctions et usage d'appareil (modèle SKT 1)
Kit résistance SKT 1, monté dans le radiateur, sert à chauffer des locaux et
à sécher les serviettes ou les vêtements. Appareil est équipé d'un système de
régulation simple, permettant le choix du mode de chauffe à demi puissance ou
avec toute la puissance nominale.

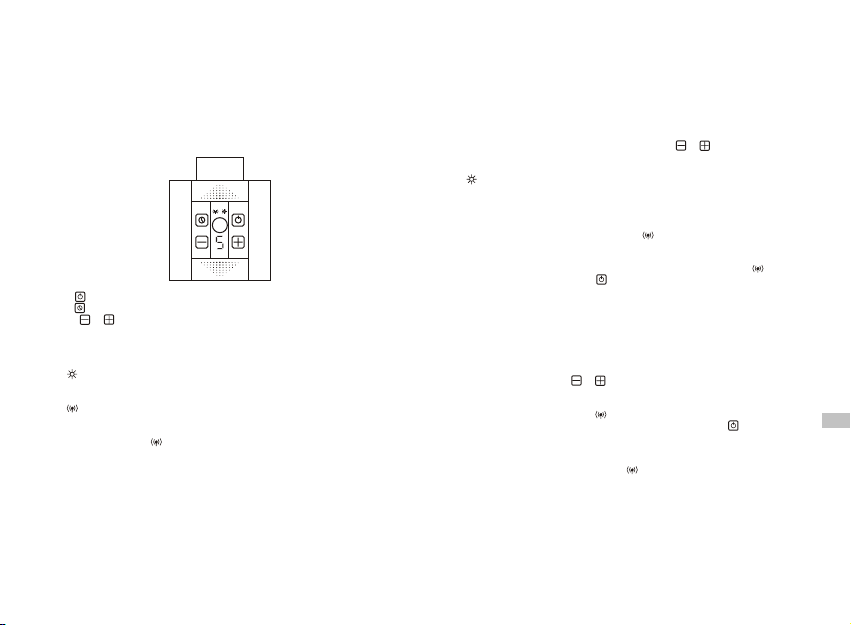

PANNEAU (touches et diodes DEL)
INTERFACE FIL-PILOTE
Boîtier SKT 1, dans les versions choisies, est équipé de connection FIL PILOTE,
permettant le contrôle externe de chauffe via le programmateur compatible avec les
standards FIL PILOTE.
Boîtier SKT 1 suit les 4 commandes de base :
Signal Commande FP Réaction du boîtier
FP-CONFORT Chauffe avec le réglage actuellement
réglé.
FP-ECO Chauffe avec la température réduite
de 30% par rapport au réglage actuel.
FP-AF Pas de chauffe, protection hors-gel
mise en marche.
FP-STOP Fonction chauffe et protection
hors-gel éteintes.
RECYCLAGE D'APPAREIL
Ne pas jeter l'appareil avec des déchets ménagers. Retourner-le au point
de collecte et de recyclage d'appareils des équipements électriques et
électroniques. En informe l'icône sur le produit, sur le mode d'emploi et sur
l'emballage. Demander le vendeur ou contacter le fabricant pour trouver le point de
collecte et de recyclage le plus proche. Merci de contribuer à la protection de
l'enevironnement.
Touche sert à mettre en marche et en arrêt le boîtier. Après l'arrêt, l'appareil
mémorise le réglage actuel. La mise en marche suivante, il reprendra le réglage
d'avant (concerne aussi le cas quand le courant est moméntanement coupé ou
quand le boîtier est commandé par le timer externe).
Touche sert à régler le mode «MOITIÉ PUISSANCE». Une fois le mode
actif, la diode jaune dans l'angle haut s'allume. Appareil chauffe et s'arrête en
alternance toutes les 7 secondes. Puissance de chauffe dans ce mode égale la
motié de la puissance nominale et la température du radiateur est maintenue au
niveau moyen.
Touche sert à régler le mode «PUISSANCE MAXIMALE». Une fois le mode
actif, la diode rouge s'allume dans l'angle bas. Appareil fonctionne sans arrêt avec
la puissance maximale.
Construction de la résistance (élément chauffant PTC) protège contre les brûlures,
autolimitant la température du radiateur à 60°C, indépendamment du réglage actuel
(à condition que la puissance de la résistance soit correctement ajustée avec la
puissance du radiateur).
FONCTION ANTI-FREEZE (protection contre le gel)
Si l'appareil est arrêté et la température ambiante descend au-dessous du seuil de
6°C, l'appareil se mettra automatiquement en marche pour protéger le radiateur
contre le gel. Appareil signalise le mode anti-freeze par le clignotement de la diode
jaune.
Problème Cause probable Action recommandée
Appareil est branché,
diodes ne sont pas
allumées, appareil ne
chauffe pas.
Appareil n'est pas mis
en marche.
Mettre en marche via la
touche
Appareil chauffe malgré
la mise en arrêt.
Endommagement du
boîtier.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Endommagement du
boîtier ou de la
résistance.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Appareil ne chauffe pas.
Diodes clignotent en
alternance.
Si le problème se répète, contacter le Vendeur.
Problème de
raccordement.
Vérifier le raccordement
du câble d'alimentation
et si la tension est
Appareil ne chauffe pas.
Diodes fonctionnent
correctement.
GUIDE DE DÉPANNAGE

Fonctions et usage d'appareil (modèle BKT 1)
Kit résistance BKT 1, monté dans le radiateur, sert à chauffer des locaux et
à sécher les serviettes ou les vêtements. Appareil est équipé d'un système de
régulation simple, permettant le choix du mode de chauffe à demi puissance ou
avec toute la puissance nominale.
PANNEAU (touches et diodes DEL)
INTERFACE FIL-PILOTE
Boîtier BKT 1, dans les versions choisies, est équipé de connection FIL PILOTE,
permettant le contrle externe de chauffe via le programmateur compatible avec les
standards FIL PILOTE.
Boîtier BKT 1 suit les 4 commandes de base :
Signal Commande FP Réaction du boîtier
FP-CONFORT Chauffe avec le réglage actuellement
réglé.
FP-ECO Chauffe avec la température réduite
de 30% par rapport au réglage actuel.
FP-AF Pas de chauffe, protection hors-gel
mise en marche.
FP-STOP Fonction chauffe et protection
hors-gel éteintes.
RECYCLAGE D'APPAREIL
Ne pas jeter l'appareil avec des déchets ménagers. Retourner-le au point
de collecte et de recyclage d'appareils des équipements électriques et
électroniques. En informe l'icône sur le produit, sur le mode d'emploi et sur
l'emballage. Demander le vendeur ou contacter le fabricant pour trouver le point de
collecte et de recyclage le plus proche. Merci de contribuer à la protection de
l'enevironnement.
Touche sert à mettre en marche et en arrêt le boîtier. Après l'arrêt, l'appareil
mémorise le réglage actuel. La mise en marche suivante, il reprendra le réglage
d'avant (concerne aussi le cas quand le courant est moméntanement coupé ou
quand le boîtier est commandé par le timer externe).
Touche sert à régler le mode «MOITIÉ PUISSANCE». Une fois le mode
actif, la diode jaune dans l'angle haut s'allume. Appareil chauffe et s'arrête en
alternance toutes les 7 secondes. Puissance de chauffe dans ce mode égale la
motié de la puissance nominale et la température du radiateur est maintenue au
niveau moyen.
Touche sert à régler le mode «PUISSANCE MAXIMALE». Une fois le mode
actif, la diode rouge s'allume dans l'angle bas. Appareil fonctionne sans arrêt avec
la puissance maximale.
Construction de la résistance (élément chauffant PTC) protège contre les brûlures,
autolimitant la température du radiateur à 60°C, indépendamment du réglage actuel
(à condition que la puissance de la résistance soit correctement ajustée avec la
puissance du radiateur).
FONCTION ANTI-FREEZE (protection contre le gel)
Si l'appareil est arrêté et la température ambiante descend au-dessous du seuil de
6°C, l'appareil se mettra automatiquement en marche pour protéger le radiateur
contre le gel. Appareil signalise le mode anti-freeze par le clignotement de la diode
jaune.
Problème Cause probable Action recommandée
Appareil est branché,
diodes ne sont pas
allumées, appareil ne
chauffe pas.
Appareil n'est pas mis
en marche.
Mettre en marche via la
touche
Appareil chauffe malgré
la mise en arrêt.
Endommagement du
boîtier.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Endommagement du
boîtier ou de la
résistance.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Appareil ne chauffe pas.
Diodes clignotent en
alternance.
Si le problème se répète, contacter le Vendeur.
Problème de
raccordement.
Vérifier le raccordement
du câble d'alimentation
et si la tension est
Appareil ne chauffe pas.
Diodes fonctionnent
correctement.
GUIDE DE DÉPANNAGE

Problème Cause probable Action recommandée
Appareil est branché,
diodes ne sont pas
allumées, appareil ne
chauffe pas.
Appareil n'est pas mis
en marche.
Mettre l'appatreil en
marche via la touche q
Appareil ne chauffe pas.
Diodes clignotent en
alternance.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Partie électronique
endommagée.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Problème de
raccordement ou
d'alimentation.
Vérifier le raccordement
du câble d'alimentation
et si la tension est
correcte.
Appareil chauffe malgré
la mise en arrêt via la
touche q
Dans d'autres cas, avant de contacter le Vendeur, débrancher appareil, laisser
refroidir, brancher à nouveau. Si le problème se répète, contacter le Vendeur.
Touche sert à mettre en marche et en arrêt la fonction marche forcée. Appui de
la touche allume ou éteint la diode jaune. La diode allumée, le boîtier chauffe
avec 80% de la puissance nominale, quel que soit le réglage actuel, dans la durée
constante de 2 heures. Les 2 heures passées, l'appareil reprend le fonctionnement
d'avant la mise en marche.
Touche met la fonction en arrêt.
CHOIX DU MODE DE RÉGLAGE
Il est possible de choisir entre les deux modes de régulation d'appareil :
MODE DE RÉGULATION DE LA TEMPÉRATURE (réglage d'usine) : appareil
détecte la température ambiante actuelle et la compare avec le réglage actuel
2h
2h
Signal Commande FP Réaction du boîtier
FP-CONFORT Chauffe avec le réglage actuellement
réglé.
FP-ECO
Baisse de température de chauffe d'un
niveau (si le réglage actuel est 1,
l'appareil se metra en arrêt).
FP-AF Pas de chauffe, protection hors-gel
mise en marche.
FP-STOP Fonction chauffe et protection
hors-gel éteintes.
Boîtier SKT 2 suit les 4 commandes de base :
Fonctionnement d'appareil selon les commandes FIL PILOTE est interrompu quand
la fonction marche forcée est active (touche ). Séchage terminé, l'appareil
reprend le fonctionnement selon les commandes de FIL PILOTE.
GUIDE DE DÉPANNAGE
2h

Fonctions et usage d'appareil (modèle SKT 2)
Kit résistance SKT 2, grâce au capteur de la température externe monté dans le
radiateur, est destiné à chauffer des locaux. En plus, il est équipé du mode marche
forcée, permettant de sécher les serviettes et les vêtements. Dans le cas où il est
nécessaire de chauffer indépendemment de la température ambiante, il est
possible de modifier la configuration du boîtier vers la régulation de la puissance de
chauffe. Toutes ces caratéristiques du SKT 2 le rendent universel et facile dans
l'usage.
PANNEAU (touches et diodes DEL)
indiqué par les diodes (plage de réglage de 20° à 26°C). Algorithme avancé de
régulation de température, contrôle la puissance moyenne de chauffe (mettant
l'appareil en marche et en arrêt) tout en maintenant la température de
consignment e et adaptant la consommation d'énergie aux conditions actuelles
dans le local.
MODE DE RÉGULATION DE LA PUISSANCE DE CHAUFFE : appareil SKT 2
chauffe avec de la puissance stable moyenne, indépendemment des conditions
externes (température ambiante dans le local). Les réglages égalent les valeurs
de 30%, 50%, 70%, 90% ou 100% de la puissance nominale.
Afin de changer le mode :
1. Appuyer la touche pendant environ 7 secondes jusqu'au moment où 3
diodes dans la ligne apparaissent.
Diodes dans la ligne horizontale signifient le réglage du MODE DE
RÉGULATION DE LA TEMPÉRATURE.
Diodes dans la ligne vericale signifient le réglage du MODE DE
RÉGULATION DE LA PUISSANCE DE CHAUFFE.
2. Afin de changer le mode, appuyer la touche . Les diodes modifient le
positionnement.
3. Après environ 10 secondes, l'appareil reprend le travail dans le mode choisi.
Construction du kit résistance (élément chauffant PTC) protège contre les
brûlures, autolimitant la température du radiateur à 60°C, quel que soit le réglage
actuel (à condition que la puissance de la résistance est correctement adaptée
à la puissance du radiateur).
FONCTION ANTI-FREEZE (protection contre le gel)
Si l'appareil est arrêté et la température ambiante descend au-dessous du seuil de
6°C, l'appareil se mettra automatiquement en marche pour protéger le radiateur
contre le gel. Appareil signalise le mode anti-freeze par le clignotement de la diode
centrale.
INTERFACE FIL-PILOTE
Boîtier SKT 2, dans les versions choisies, est équipé de connection FIL PILOTE,
permettant le contrôle externe de chauffe via le programmateur compatible avec
les standards FIL PILOTE.
q
q
2h
Problème Cause probable Action recommandée
Appareil est branché,
diodes ne sont pas
allumées, appareil ne
chauffe pas.
Appareil n'est pas mis
en marche.
Mettre l'appatreil en
marche via la touche q
Appareil ne chauffe pas.
Diodes clignotent en
alternance.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Partie électronique
endommagée.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Problème de
raccordement ou
d'alimentation.
Vérifier le raccordement
du câble d'alimentation
et si la tension est
correcte.
Appareil chauffe malgré
la mise en arrêt via la
touche q
Dans d'autres cas, avant de contacter le Vendeur, débrancher appareil, laisser
refroidir, brancher à nouveau. Si le problème se répète, contacter le Vendeur.
Touche sert à mettre en marche et en arrêt l'appareil.
Touches ▽ et △ servent à choisir un de 5 réglages de température ambiante (ou
de puissance de chauffe : détails du fonctionement des deux modes dans la partie
suivante). Nombre de diodes allumées indique le réglage actuellement choisi.
Touche sert à mettre en marche et en arrêt la fonction marche forcée. Appui de
la touche allume ou éteint la diode jaune. La diode allumée, le boîtier chauffe
avec 80% de la puissance nominale, quel que soit le réglage actuel, dans la durée
constante de 2 heures. Les 2 heures passées, l'appareil reprend le fonctionnement
d'avant la mise en marche.
Touche met la fonction en arrêt.
CHOIX DU MODE DE RÉGLAGE
Il est possible de choisir entre les deux modes de régulation d'appareil :
MODE DE RÉGULATION DE LA TEMPÉRATURE (réglage d'usine) : appareil
détecte la température ambiante actuelle et la compare avec le réglage actuel
q
2h
2h
q
2h 2h 2h 2h 2h
Réglage 1 Réglage 2 Réglage 3 Réglage 4 Réglage 5
Signal Commande FP Réaction du boîtier
FP-CONFORT Chauffe avec le réglage actuellement
réglé.
FP-ECO
Baisse de température de chauffe d'un
niveau (si le réglage actuel est 1,
l'appareil se metra en arrêt).
FP-AF Pas de chauffe, protection hors-gel
mise en marche.
FP-STOP Fonction chauffe et protection
hors-gel éteintes.
Fonctionnement d'appareil selon les commandes FIL PILOTE est interrompu quand
la fonction marche forcée est active (touche ). Séchage terminé, l'appareil
reprend le fonctionnement selon les commandes de FIL PILOTE.
GUIDE DE DÉPANNAGE
2h

Fonctions et usage d'appareil (modèle BKT 4)
Kit résistance BKT 4, grâce au capteur de la température externe, monté dans le
radiateur, est destiné à chauffer des locaux. En plus, il est équipé du mode TIMER
permettant de programmer le temps de fonctionnement d'appareil. Capteur
infrarouge permet la communication avec un programmateur externe DT-IR qui
élargit encore ses fonctions (p.ex. timer diurne). Toutes ces caratéristiques du
BKT 4, le rendent universel et facile dans l'usage.
PANNEAU (touches et diodes)
Boîtier BKT 4 peut également fonctionner avec le programmateur mural externe
(p.ex. du type DT-IR1), permettant d’élargir les fonctions de base d’appareil (voir
chap. «FONCTIONNEMENT DANS LE MODE À DISTANCE»).
FONCTIONNEMENT DANS LE MODE LOCAL (sans le programmateur externe
infrarouge)
Dans le mode local il est possible de régler une de 1 valeurs de la température :
,
1, 2,…, 8, 9 qui égalent les différentes valeurs de la température ambiante dans le
local. Afin de modifier le réglage, appuyer les flches et . Valeur de réglage
signifie que le botier ne va pas chauffer. Valeurs de 1 9 églalent la température
du radiateur de 2 … 28°C.
Icne signalise l’état de chauffe actuel.
Mise en arrêt, dans le mode local de la communication à distance :
BKT 4 est programmé pour le travail ensmeble avec le programmateur externe
infrarouge. C’est la raison pour laquelle icne va clignoter en informant que le
boîtier cherche le contact avec le programmateur infrarouge.
Si utilisateur ne possède pas de programmateur IR et n’utilise le boîtier BKT 4 que
dans le mode local, il est possible d’éteindre le clignotement de l’icône en
appuyant plus longtemps la touche . Il est possible de retourner au mode à
distance de la même façon.
TRAVAIL DANS LE MODE À DISTANCE (programmation via le programmateur
externe)
Dans le mode local, la température ambiante est mésurée via le programmateur
infrarouge externe émettant vers le boîttier BKT 4 une information sur la puissance
de chauffe nécessaire pour maintenir la température réglée sur le programmateur.
Pour cette raison les touches et restent inactives.
BKT 4 une fois mis en marche, il commence à chercher le programmateur
infrarouge IR : signalisé par l’icône clignotante. Si l’icône ne clignote pas, le
mode de communication à distance est éteint. Appuyer la touche afin de le
mettre en marche.
Une fois le premier signal correct réceptionné, le boîtier BKT 4 signalise la
communication établie en allumant l’icne . Une ligne horizontale apparat sur
l’afficheur.
A partir ce de moment, la puissance de chauffe est réglée via le programmateur
externe IR.
Chaque fois la réception du message correcte, BKT 4 le signalise par une ligne
horizontale sur l’afficheur. Programmateur envoie le message aprs chaque
modification du réglage par l’utilisateur (marquage éteint) et le répte toutes les 1
FONCTION ANTI-FREEZE (protection contre le gel)
Si l’appareil est arrêté et la température ambiante descend au-dessous du seuil de
6°C, l’appareil se mettra automatiquement en marche pour protéger le radiateur
contre le gel. Appareil signalise le mode anti-freeze via le code AF sur l’afficheur.
CALIBRAGE DE CAPTEUR DE TEMPÉRATURE
Calibrage de capteur de température doit être effectué quand les indications de
capteur de température se diffèrent de la température réelle dans le local. Les
indications trop hauts ou trop basses peuvent être corrigées dans la palge -9 ..+9
dégrés. On indique la valeur de température à corriger en appuyant la touche
et ensuite via les flèches ou . La valeur choisie va être ajoutée à la valeur de
température indiquée en corrigeant sa valeur.
INTERFACE FIL-PILOTE
Boîtier SKT 3 est équipé de connection FIL PILOTE, permettant le contrôle
externe de chauffe via le programmateur compatible avec les standards
FIL PILOTE.
Boîtier SKT 3 suit toutes les 6 commandes standard :
Problème Cause probable Action recommandée
Appareil est branché,
afficheur LCD reste
vide.
Problème de
raccordement.
Vérifier le raccordement
du câble d'alimentation
et si la tension est
correcte.
Appareil ne chauffe pas,
code d'erreur clignote
sur l'afficheur (p.ex. E9)
Panne du capteur de
température.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Appareil chauffe malgré
la mise en arrêt via la
touche .
Partie électronique en
panne.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Si le problème se répète, contacter le Vendeur.
Signal Commande FP Réaction du boîtier
FP-CONFORT Chauffe selon le réglage actuel
FP-ECO
Abaissement de la température de 3°C
(ou 3 niveaux dans le mode de
régulation de la puissance de chauffe)
FP-AF Pas de chauffe, protéction hors-gel
mise en marche (code AF sur l'afficheur)
FP-STOP
Fonction chauffe et protéction hors-gel
éteintes. (code OF en permanence
sur l'afficheur)
3 s
300 s
7 s
300 s
FP-ECO1
FP-ECO2
Abaissement de la température de 1°C
(ou 1 niveau dans le mode de régulation
de la puissance de chauffe)
Abaissement de la température de 2°C
(ou 2 niveaux dans le mode de
régulation de la puissance de chauffe)
Quand l'appareil suit les ordes FIL PILOTE, il est également possible d'utiliser la
fonction MARCHE FORCÉE : celle –ci sera prioritaire et l'appareil fonctionnera
selon les réglages du mode MARCHE FORCÉE. Une fois le temps du mode
marche forcée terminé, appareil reprend les commandes du FP (voir → Mode
MARCHE FORCÉE ).
GUIDE DE DÉPANNAGE
Touche marche, arrt.
Touche mise en marche de la fonction timer.
Touches et ajustement d’un de 10 réglages de température.
Boîtier BKT 4 est équipé d’un indicateur numérique de température réglée et de 2
icônes :
Icône informe que la température actuelle est inférieure à celle de consigne.
Appareil chauffe afin d’atteindre la température demandée.
Icône signalise la connection infrarouge IR.
Si l’icne est allumée en permanence, communication infrarouge est corecte.
Clignotement d’icône signifie que le boîtier reste en attente de communication avec
le programmateur. Icône ne s’allume pas quand la fonction de communication à
distance est éteinte.
Construction d’appareil (résistance chauffante PTC) protège contre les brûlures,
autolimitant la température du radiateur 6°C, quel que soit le réglage actuel
( condition que la puissance de la résistance est correctement adaptée
à la puissance du radiateur).
Boîtier BKT 4 monté sur la résistance chauffante SPLIT constitue la configuration
de base et permet de profiter de toutes les fonctions de base du kit résistance (voir
chap. «FONCTIONNEMENT DANS LE MODE LOCAL»).

même numéro doit être ajusté sur le programmateur) à l’aide des touches
ou .
• Numéros 0..3 sont des adresses dédiées aux programmateurs du type
DT-IR1.
• Adresse A4 est est déstinée aux autres boîtiers IR disponibles sur le
marché.
• Adresse A5 ne vérifie pas d’adresse d’appareil. Le boîtier SKT 4 va
exécuter toutes les commandes corretes de n’importe quel programmateur
externe.
4. Une fois le numéro d’adresse ajusté, patienter quelques secondes jusqu’au
moment où le boîtier reprennne le fonctionnement normal.
Afin d’apprendre à modifier l’adresse dans le programmateur IR, prendre
connaissance du mode d’emploi joint au programmateur.
INTERFACE FIL-PILOTE
Boîtier SKT 4, dans le versions choisies, est équipé de connection FIL PILOTE,
permettant le contrôle externe de chauffe via le programmateur compatible avec les
standards FIL PILOTE.
Boîtier SKT 4 suit les 6 commandes standard :
minutes afin de confirmer la communication. Si le boîtier BKT 4 ne reçoit aucun
message correct pendant 3 minutes, il se met automatiquement au mode local,
met son propre réglage au valeur et signalise la perte de communication par le
clignotement de l’icne .
FONCTION TIMER
Touche sert mettre en marche le temps aprs lequel l’appareil se mettra
automatiquement en arrt.
Afin de mettre en marche la fonction, appuyer la touche Sur l’afficheur apparat
le temps restant jusqu’ la fin de la fonction timer (programmage d’usine 1 H (une
heure.)). Chaque appui supplémentaire prolonge le travail dans le mode timer
jusqu’ 4 heures maxi. Afin d’arrter la fonction, régler «H» et patienter quelques
secondes. Il est également possible de désactiver la fonction timer en arrtant et
remettant en marche l’appareil via la touche .
La fonction timer active, BKT 4 fonctionne avec le réglage actuel (en ignorant les
éventuels ordres du programmateur externe IR). Il est également possible, fonction
timer active, de modifier tout moment la température via les touches et ainsi
que le temps du travail de la fonction via la touche .
Une fois le travail de la fonction timer terminé, l’appareil s’arrte (s’il travaille dans
le mode local : sans le programmateur infrarouge sans fil) ou reprend le travail
selon les ordres du programmateur infrarouge sans fil (s’il travaille dans le mode
distance).
FONCTION ANTI-FREEZE (protection contre le gel)
Si l’appareil est arrté et la température ambiante descend au-dessous du seuil de
6°C, l’appareil se mettra automatiquement en marche pour proteger le radiateur
contre le gel. Appareil signalise le mode anti-freeze par la lettre F sur l’afficheur.
COMPTEUR DU TEMPS RÉEL DE CHAUFFE
Cette fonction unique permet de calculer les périodes pendant lesquelles appareil
consommait de l’énergie nominale (l’appareil réglant la température, pendant le
fonctionnement normal, se met souvent en arrt et ne consomme pas d’énergie).
Il est possible de vérifier tout moment le temps pendant lequel l’appareil
consommait de l’énergie, p.ex.aprs une journée de travail. Il s’avre dans la
pratique que c’est moins de quelques dizaines de pour cent !
Valeur indiquée sur le compteur égale la consommation réelle d’énergie. Il suffit de
multiplier la valeur du compteur par la puissance nominale d’appareil et par le cot
d’énergie (1 kW) afin de connatre le cot réel d’énergie consommée.
Lecture du compteur:
Appuyer longuement la toche . Lettre E (énergie) apparaît sur l’afficheur, suivie
de 4 chiffres séparés d’un trait d’union, p.ex. E, 0, 2, -, 3, 0 signifie que l’appareil
travaillait 2 heures et 30 minutes depuis la dernière annulation.
Appuyant la touche appareil indiquera la valeur de compteur deux fois. Appuyant
plus longtemps la touche provoquera l’annulation du compteur.
Par exemple: si le kit résistance a une puissance nominale 600 W (voir la plaque
signalétique derrière l’appareil) cela veut dire que l’appareil a consommé 0,6 kW *
2,5 h = 1,5 kWh d’énergie Connaissant le coût de 1 kWh, il est possible de contrôler
facilement les coûts réels d’énergie consommée pour le chauffage ou le séchage.
Annulation du compteur:
Appuyer plus longtemps la touche jusqu’au moment où sur l’afficheur apparaît
deux fois la valeur actuelle du compteur, ensuite la valeur E, 0, 0, -, 0, 0.
PROGRAMMATEUR EXTERNE INFRAROUGE
Fonctions de BASE et AVANCÉES du programmateur IR dépendent du modèle
d’appareil et sont indiquées en détails dans le mode d’emploi joint à l’appareil.
Exemples des fonctions du programmateur IR type DT-IR1
– Réglage de température ambiante (avantage de mésurer et de contrôler la
température à l’endroit où se trouve le programmateur),
– Programmation de température CONFORT et ÉCO, passage facile d’une
fonction à l’autre,
– Timer diurne (possibilité de programmation automatique des températures
CONFORT et ÉCO et passage facile entre les deux durant les 24 heures),
– MARCHE FORCÉE automatique,
– Fonction ANTIFREEZE automatique avec le seuil de travail réglable,
– Capteur de température externe adaptable aux conditions individuelles dans le
local (fonction de CALIBRAGE),
– Possibilité de définir l’adresse d’apapareils (possibilité de collaboration de
plusieurs boîtiers BKT 4 et programmateurs sans le conflit de communication).
CHANGEMENT D’ADRESSE DU BOÎTIER BKT 4 (NR DU CANAL DE
COMMUNICATION)
Communication correcte sans fil nécessite que le programmateur IR et le boîtier
BKT 4 aient les mêmes adresses. Afin de modifier les adresses il faut :
1. Mettre l’appareil en marche et ensuite le débrancher (retirer la fiche de la
prise).
2. Appuyer les touches et , brancher l’appareil dans la prise et patienter
5 secondes.
3. Adresse actuelle p.ex. A0 apparaît sur l’afficheur. Ajuster l’adresse choisie (le
Signal Commande FP Réaction du boîtier
FP-CONFORT Chauffe avec le réglage actuellement
réglé.
FP-ECO
Baisse de température de chauffe de
3°C ( ou de 3 niveaux dans le mode de
réglage de la puissance de chauffe)
FP-AF
Pas de chauffe, protéction hors-gel mise
en marche (lettre 'F' clignote sur
l'afficheur)
FP-STOP Fonction chauffe et protéction hors-gel
éteintes.
3 s
300 s
7 s
300 s
FP-ECO1
FP-ECO2
Baisse de réglage de 1°C
(ou de 1 niveau dans le mode de
régulation de la puissance de chauffe)
Baisse de réglage de 2°C
(ou de 2 niveaux dans le mode de
régulation de la puissance de chauffe)
Quand l'appareil exécute les commandes du FP, il est toujours possible d'utiliser la
fonction marche forcée. Fonction TIMER est prioritaire. L'appareil ne va suivre que
la commande TIMER. Une fois la fonction terminée, l'appareil reprend les
commandes du FIL PILOTE.

même numéro doit être ajusté sur le programmateur) à l’aide des touches
ou .
• Numéros 0..3 sont des adresses dédiées aux programmateurs du type
DT-IR1.
• Adresse A4 est est déstinée aux autres boîtiers IR disponibles sur le
marché.
• Adresse A5 ne vérifie pas d’adresse d’appareil. Le boîtier BKT 4 va
exécuter toutes les commandes corretes de n’importe quel programmateur
externe.
4. Une fois le numéro d’adresse ajusté, patienter quelques secondes jusqu’au
moment o le botier reprennne le fonctionnement normal.
Afin d’apprendre modifier l’adresse dans le programmateur IR, prendre
connaissance du mode d’emploi joint au programmateur.
INTERFACE FIL-PILOTE
Boîtier BKT 4, dans le versions choisies, est équipé de connection FIL PILOTE,
permettant le contrle externe de chauffe via le programmateur compatible avec les
standards FIL PILOTE.
Boîtier BKT 4 suit les 6 commandes standard :
minutes afin de confirmer la communication. Si le boîtier SKT 4 ne reçoit aucun
message correct pendant 30 minutes, il se met automatiquement au mode local,
met son propre réglage au valeur 0 et signalise la perte de communication par le
clignotement de l’icône .
FONCTION TIMER
Touche sert à mettre en marche le temps après lequel l’appareil se mettra
automatiquement en arrêt.
Afin de mettre en marche la fonction, appuyer la touche Sur l’afficheur apparaît
le temps restant jusqu’à la fin de la fonction timer (programmage d’usine 1 H (une
heure.)). Chaque appui supplémentaire prolonge le travail dans le mode timer
jusqu’à 4 heures maxi. Afin d’arrêter la fonction, régler «0H» et patienter quelques
secondes. Il est également possible de désactiver la fonction timer en arrêtant et
remettant en marche l’appareil via la touche .
La fonction timer active, SKT 4 fonctionne avec le réglage actuel (en ignorant les
éventuels ordres du programmateur externe IR). Il est également possible, fonction
timer active, de modifier à tout moment la température via les touches et ainsi
que le temps du travail de la fonction via la touche .
Une fois le travail de la fonction timer terminé, l’appareil s’arrête (s’il travaille dans
le mode local : sans le programmateur infrarouge sans fil) ou reprend le travail
selon les ordres du programmateur infrarouge sans fil (s’il travaille dans le mode
à distance).
FONCTION ANTI-FREEZE (protection contre le gel)
Si l’appareil est arrêté et la température ambiante descend au-dessous du seuil de
6°C, l’appareil se mettra automatiquement en marche pour proteger le radiateur
contre le gel. Appareil signalise le mode anti-freeze par la lettre F sur l’afficheur.
COMPTEUR DU TEMPS RÉEL DE CHAUFFE
Cette fonction unique permet de calculer les périodes pendant lesquelles appareil
consommait de l’énergie nominale (l’appareil réglant la température, pendant le
fonctionnement normal, se met souvent en arrêt et ne consomme pas d’énergie).
Il est possible de vérifier à tout moment le temps pendant lequel l’appareil
consommait de l’énergie, p.ex.après une journée de travail. Il s’avère dans la
pratique que c’est moins de quelques dizaines de pour cent !
Valeur indiquée sur le compteur égale la consommation réelle d’énergie. Il suffit de
multiplier la valeur du compteur par la puissance nominale d’appareil et par le coût
d’énergie (1 kW) afin de connaître le coût réel d’énergie consommée.
Lecture du compteur:
Appuyer longuement la toche . Lettre E (énergie) apparaît sur l’afficheur, suivie
de 4 chiffres séparés d’un trait d’union, p.ex. E, 0, 2, -, 3, 0 signifie que l’appareil
travaillait 2 heures et 30 minutes depuis la dernière annulation.
Appuyant la touche appareil indiquera la valeur de compteur deux fois. Appuyant
plus longtemps la touche provoquera l’annulation du compteur.
Par exemple: si le kit résistance a une puissance nominale 600 W (voir la plaque
signalétique derrière l’appareil) cela veut dire que l’appareil a consommé 0,6 kW *
2,5 h = 1,5 kWh d’énergie Connaissant le coût de 1 kWh, il est possible de contrôler
facilement les coûts réels d’énergie consommée pour le chauffage ou le séchage.
Annulation du compteur:
Appuyer plus longtemps la touche jusqu’au moment où sur l’afficheur apparaît
deux fois la valeur actuelle du compteur, ensuite la valeur E, 0, 0, -, 0, 0.
PROGRAMMATEUR EXTERNE INFRAROUGE
Fonctions de BASE et AVANCÉES du programmateur IR dépendent du modèle
d’appareil et sont indiquées en détails dans le mode d’emploi joint à l’appareil.
Exemples des fonctions du programmateur IR type DT-IR1
– Réglage de température ambiante (avantage de mésurer et de contrôler la
température à l’endroit où se trouve le programmateur),
– Programmation de température CONFORT et ÉCO, passage facile d’une
fonction à l’autre,
– Timer diurne (possibilité de programmation automatique des températures
CONFORT et ÉCO et passage facile entre les deux durant les 24 heures),
– MARCHE FORCÉE automatique,
– Fonction ANTIFREEZE automatique avec le seuil de travail réglable,
– Capteur de température externe adaptable aux conditions individuelles dans le
local (fonction de CALIBRAGE),
– Possibilité de définir l’adresse d’apapareils (possibilité de collaboration de
plusieurs boîtiers SKT 4 et programmateurs sans le conflit de communication).
CHANGEMENT D’ADRESSE DU BOÎTIER SKT 4 (NR DU CANAL DE
COMMUNICATION)
Communication correcte sans fil nécessite que le programmateur IR et le boîtier
SKT 4 aient les mêmes adresses. Afin de modifier les adresses il faut :
1. Mettre l’appareil en marche et ensuite le débrancher (retirer la fiche de la
prise).
2. Appuyer les touches et , brancher l’appareil dans la prise et patienter
5 secondes.
3. Adresse actuelle p.ex. A0 apparaît sur l’afficheur. Ajuster l’adresse choisie (le
Signal Commande FP Réaction du boîtier
FP-CONFORT Chauffe avec le réglage actuellement
réglé.
FP-ECO
Baisse de température de chauffe de
3°C ( ou de 3 niveaux dans le mode de
réglage de la puissance de chauffe)
FP-AF
Pas de chauffe, protéction hors-gel mise
en marche (lettre 'F' clignote sur
l'afficheur)
FP-STOP Fonction chauffe et protéction hors-gel
éteintes.
3 s
300 s
7 s
300 s
FP-ECO1
FP-ECO2
Baisse de réglage de 1°C
(ou de 1 niveau dans le mode de
régulation de la puissance de chauffe)
Baisse de réglage de 2°C
(ou de 2 niveaux dans le mode de
régulation de la puissance de chauffe)
Quand l'appareil exécute les commandes du FP, il est toujours possible d'utiliser la
fonction marche forcée. Fonction TIMER est prioritaire. L'appareil ne va suivre que
la commande TIMER. Une fois la fonction terminée, l'appareil reprend les
commandes du FIL PILOTE.

Résistance chauffante séparable Terma-SPLIT
Interface pour interagir avec commande FIL-Pilote
Régulation de température ambiante
Contrôle de la puissance moyenne de chauffe
* possibilité de configuration du mode de régulation de puissance.
Fonction TIMER SIMPLE
(appareil s'arrête après le temps déterminé)
Fonction MARCHE FORCÉE
(séchage terminé, appareil reprend le réglage précécent)
Fonction TIMER DIURNE
* fonctionnement avec le programmateur IR
Garde de réglage en cas d'une perte d'alimentation
(possibilité du travail avec timer externe)
Mésure du temps réel de chauffe
Interface IR pour communiaction avec programmateur
à distance
Indicateur de température actuelle et de consigne
Clavier à membrane
Afficheur
Type de résistance
Fonction ANTI-FREEZE, (protection contre le gel)
Indice de protection du boîtier
Alert de panne
SKT 2SKT 1 SKT 3 SKT 4
FP4 FP4 FP6 FP6
2 pas de régulation de
puissance
régulation de
température par 1°C
9 pas de régulation de
température
–
5 pas de régulation de
puissance *
9 pas de régulation de
puissance *
4 zones 96 zones *
diodes diodes LCD 1-chiffre LED
PTC,
classe II
PTC,
classe II
PTC,
classe II
PTC,
classe II
IPx4 IPx5 IPx5 IPx5
CARACTÉRISTIQUE D'APPAREIL
GUIDE DE DÉPANNAGE
Problème Cause probable Action recommandée
Appareil est branché,
mis en marche,
l'afficheur reste éteint.
Problème de
raccordement ou
d'alimentation.
Vérifier le raccordement
du câble d'alimentation et
si la tension est correcte.
Appareil ne chauffe pas.
Codes E1 ou E2
clignotent sur l'afficheur.
Panne du capteur de
température.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Une ligne horizontale
sur l'afficheur.
Appareil fonctionne
correctement (cf.
TRAVAIL DANS LE
MODE À DISTANCE)
–
Appareil chauffe malgré
la mise en arrêt via la
touche ON/OFF
Partie électronique en
panne.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Appareil se remet tout
seul du mode à distance
au mode local.
Difficultés dans la
communication avec
programmateur : voyant
de communication IR
dans l'un des appareils
est caché ou les
appareils sont mal
ajustés.
Enlever l'obstacle
rendant la
communication difficile
ou changer la position du
programmateur IR.
Boîtier ne réagit pas aux
sginaux du
programmateur IR
Difficultés dans la
communication avec
programmateur : voyant
de communication IR
dans l'un des appareils
est caché ou les
appareils sont mal
ajustés.
Enlever l'obstacle
rendant la
communication difficile
ou changer la position du
programmateur IR.
Adresses du
programmateur et du
boîtier mal ajustés.
Voir le chapitre:
CHANGEMENT
D'ADRESSE DU
BOÎTIER BKT 4
Si le problème se répète contacter le Vendeur
Afficheur numérique
s'éteint une fois on
n'appuie plus les
touches
Appareil fonctionne
correctement, dans les
versions choisies,
l'afficheur se met en
veille une fois le réglage
terminé.
–

Résistance chauffante séparable Terma-SPLIT
Interface pour interagir avec commande FIL-Pilote
Régulation de température ambiante
Contrôle de la puissance moyenne de chauffe
* possibilité de configuration du mode de régulation de puissance.
Fonction TIMER SIMPLE
(appareil s'arrête après le temps déterminé)
Fonction MARCHE FORCÉE
(séchage terminé, appareil reprend le réglage précécent)
Fonction TIMER DIURNE
* fonctionnement avec le programmateur IR
Garde de réglage en cas d'une perte d'alimentation
(possibilité du travail avec timer externe)
Mésure du temps réel de chauffe
Interface IR pour communiaction avec programmateur
à distance
Indicateur de température actuelle et de consigne
Clavier à membrane
Afficheur
Type de résistance
Fonction ANTI-FREEZE, (protection contre le gel)
Indice de protection du boîtier
Alert de panne
BKT 1 BKT 4
FP4 FP6
2 pas de régulation de
puissance
9 pas de régulation de
température
–
96 zones *
diodes 1-chiffre LED
PTC,
classe II
PTC,
classe II
IPx4 IPx5
CARACTÉRISTIQUE D'APPAREIL
GUIDE DE DÉPANNAGE
Problème Cause probable Action recommandée
Appareil est branché,
mis en marche,
l'afficheur reste éteint.
Problème de
raccordement ou
d'alimentation.
Vérifier le raccordement
du câble d'alimentation et
si la tension est correcte.
Appareil ne chauffe pas.
Codes E1 ou E2
clignotent sur l'afficheur.
Panne du capteur de
température.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Une ligne horizontale
sur l'afficheur.
Appareil fonctionne
correctement (cf.
TRAVAIL DANS LE
MODE À DISTANCE)
–
Appareil chauffe malgré
la mise en arrêt via la
touche ON/OFF
Partie électronique en
panne.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Appareil se remet tout
seul du mode à distance
au mode local.
Difficultés dans la
communication avec
programmateur : voyant
de communication IR
dans l'un des appareils
est caché ou les
appareils sont mal
ajustés.
Enlever l'obstacle
rendant la
communication difficile
ou changer la position du
programmateur IR.
Boîtier ne réagit pas aux
sginaux du
programmateur IR
Difficultés dans la
communication avec
programmateur : voyant
de communication IR
dans l'un des appareils
est caché ou les
appareils sont mal
ajustés.
Enlever l'obstacle
rendant la
communication difficile
ou changer la position du
programmateur IR.
Adresses du
programmateur et du
boîtier mal ajustés.
Voir le chapitre:
CHANGEMENT
D'ADRESSE DU
BOÎTIER SKT 4
Si le problème se répète contacter le Vendeur
Afficheur numérique
s'éteint une fois on
n'appuie plus les
touches
Appareil fonctionne
correctement, dans les
versions choisies,
l'afficheur se met en
veille une fois le réglage
terminé.
–

Unsere Produkte wurden mit dem Gedanken entworfen, Ihre Bedürfnisse, laut den
höchsten Qualitäts-, Funktionalitäts- und Sicherheitsstandards zu erfüllen.
Wir gratulieren zum gelungenen Einkauf und wünschen viel Zufriedenheit beim
Gebrauch Ihres neuen Gerätes.
HINWEISE ZUM SICHEREN BETRIEB
Lesen Sie mit Aufmerksamkeit die untere Gebrauchsanweisung und machen Sie
sich mit den Illustrationen vertraut.
1. Benützen Sie in keinem Fall ein Gerät, welches dem
Anschein nach beschädigt sein könnte.
2. Vor dem Anschluss ans Spannungsnetz ist zu überprüfen, ob
die auf dem Betriebsschild der Heizpatrone angegebene
Spannung mit der Netzspannung übereinstimmt.
3. Kontrollieren Sie regelmässig, ob das Netzkabel nicht beschädigt wurde und
der Gebrauch ungefährdet ist.
4. Das beschädigte Netzkabel kann nicht repariert werden und muss vom
Produzenten oder Fachmann ersetzt werden.
5. Bei der Ausführung ohne Stecker (Anschluss direkt an das Stromnetz) haben
einzelne Adern des Anschlußkabels folgende Farben:
* nur bestimmte Modelle
6. Die Heizpatrone ist dazu bestimmt um im Heizmedium zu arbeiten und darf
nicht im Trockenen eingeschaltet werden. Die Arbeit der Heizpatrone in freier
Luft darf nicht länger als 5 Sekunden betragen. Aus Sicherheitsgründen ist das
Berühren der Metall- Elemente verboten, da Verbrennungen entstehen können.
Verhindern Sie, dass das Anschlusskabel mit dem heissen Heizelement in
Berührung kommt.
7. Während der Montage, darf sich das Gerät nicht unter Spannung befinden.
Nehmen Sie dazu den Stecker aus der Steckdose heraus. Bevor Sie das Gerät
erneut anschliessen, das Gehäuse der Steuerung auf die Heizpatrone
aufsetzen.
8. Um einen sicheren Betrieb der Heizpatrone zu gewährleisten, muss die
Schaftschraube, welche sich hinter der Steuerung befindet, zugedreht
werden.
9. Das Gehäuse darf nicht geöffnet werden.
10. Die Leistung der Heizpatrone darf nicht die Leistung des Heizkörpers
überschreiten, welche bei folgenden Parametern bestimmt wurde:
75/65/20°C.
11. Der Druck im Heizkörper darf die vom Heizkörperhersteller genannten Werte
nicht überschreiten und bei der Heizpatrone nicht mehr als 15 Atm betragen.
Überdruck kann zu Sachschäden führen und eine Beschädigung des
Heizkörpers oder der Heizpatrone verursachen, was Gefahr für Leib und Leben
darstellt.
12. Im Elektroheizkörper sollte ein Luftkissen mit dem entsprechenden Volumen
zurückgelassen werden (siehe Installation).
13. Im Heizkörper der im Mischbetrieb arbeitet (Wasser- und Elektrobetrieb) und
an die Zentralheizung angeschlossen ist, sollte vor dem Einschalten der
Heizpatrone aber auch während dem Heizen, eines der Ventile offen gelassen
werden, damit das durch Hitze entstandene Übermass von Wasser leichter
ausgestossen werden kann. Geschlossene Ventile führen zu enorm
steigendem Druck im Heizkörper, was einen Sachschaden des Heizkörpers
oder der Heizpatrone verursachen kann.
14. Das Gerät ist ausschließlich für den häuslichen Gebrauch vorgesehen.
15. Es ist untersagt, das Gerät von Kindern, geistig behinderten Personen oder
solcher, die kein genügendes Wissen oder Erfahrung in Bediengung von
Geräten dieser Art besitzen zu betätigen. In so einem Falle wird eine Aufsicht
benötigt, oder muss eine Schulung, der für ihre Sicherheit zuständigen Person
durchgeführt werden.
EINSATZ DER HEIZPATRONE
Heizpatronen von Terma, welche in Heizkörpern installiert werden, dienen der
Erwärmung von Räumen, als auch Trocknung von Handtüchern und Wäsche.
Die Heizpatrone kann sowohl in einem rein elektrischen- wie auch in einem
mischbetriebenen Heizkörper arbeiten.
Die Heizpatronen sind dazu bestimmt nur in geschlossenen Installationen zu
arbeiten (nicht offen zur Atmosphäre).
DE
FARBE MARKIERUNG KABELTYP
Braun L Phase
Blau N Nullleiter
Schwarz* F-P FIL-PILOTE Leiter
Conditions de garantie
1. La garantie concerne l'appareil fonctionnant dans le système TERMA-SPLIT.
Nom du modèle et les caractéristiques sont indiqués sur l'emballage.
2. Client confirme l'état non défectueux d'appareil à la réception. En cas d'un
défaut quelconque, il est obligé d'en informer le Vendeur. Dans le cas
contraire, on estimera que le produit n'a pas été défectueux. Cela concerne
en particulier la surface du boîtier.
3. La période de garantie est de 24 mois à compter de la date d'achat mais pas
plus de 36 mois de la date de fabrication.
4. La base de l'application de garantie est la carte de garantie accompagnée
d'une preuve d'achat. Le fabricant se réserve le droit de refuser l'application
de la garantie si ces documents ne sont pas présentés ou s'ils sont
incomplets.
5. La garantie ne s'applique pas en cas des endommagements causés par :
– montage ou démontage incorrect (non respect des consignes du présent
mode d'emploi),
–usage de la résistance chauffante à des buts auxquels elle n'a pas été
destinée,
– intervention des personnes non autorisées sur le produit,
–faute du Client après la réception du produit,
6. Le réseau d'installation doit être équipé des vannes d'arrêt permettant le
démontage du radiateur ou du kit résistance sans vider le fluide caloporteur
de toute installation. Problèmes ou coûts causés par l'absence de telles
vannes, ne sont pas pris en charge par Terma.
7. Le mode d'emploi joint fait la partie intégrale de la présente garantie. Il est
recommandé d'en prendre connaissance avant tout usage d'appareil.
8. Le fabricant s'engage à rémedier au défaut dans les 14 jours ouvrables
à compter de la date de réception à l'usine du produit endommagé.
9. Si la réparation d'appareil s'avère impossible, le fabricant s'engage à le
remplacer par le produit neuf et identique, des mêmes paramètres.

Unsere Produkte wurden mit dem Gedanken entworfen, Ihre Bedürfnisse, laut den
höchsten Qualitäts-, Funktionalitäts- und Sicherheitsstandards zu erfüllen.
Wir gratulieren zum gelungenen Einkauf und wünschen viel Zufriedenheit beim
Gebrauch Ihres neuen Gerätes.
HINWEISE ZUM SICHEREN BETRIEB
Lesen Sie mit Aufmerksamkeit die untere Gebrauchsanweisung und machen Sie
sich mit den Illustrationen vertraut.
1. Benützen Sie in keinem Fall ein Gerät, welches dem
Anschein nach beschädigt sein könnte.
2. Vor dem Anschluss ans Spannungsnetz ist zu überprüfen, ob
die auf dem Betriebsschild der Heizpatrone angegebene
Spannung mit der Netzspannung übereinstimmt.
3. Kontrollieren Sie regelmässig, ob das Netzkabel nicht beschädigt wurde und
der Gebrauch ungefährdet ist.
4. Das beschädigte Netzkabel kann nicht repariert werden und muss vom
Produzenten oder Fachmann ersetzt werden.
5. Bei der Ausführung ohne Stecker (Anschluss direkt an das Stromnetz) haben
einzelne Adern des Anschlußkabels folgende Farben:
* nur bestimmte Modelle
6. Die Heizpatrone ist dazu bestimmt um im Heizmedium zu arbeiten und darf
nicht im Trockenen eingeschaltet werden. Die Arbeit der Heizpatrone in freier
Luft darf nicht länger als 5 Sekunden betragen. Aus Sicherheitsgründen ist das
Berühren der Metall- Elemente verboten, da Verbrennungen entstehen können.
Verhindern Sie, dass das Anschlusskabel mit dem heissen Heizelement in
Berührung kommt.
7. Während der Montage, darf sich das Gerät nicht unter Spannung befinden.
Nehmen Sie dazu den Stecker aus der Steckdose heraus. Bevor Sie das Gerät
erneut anschliessen, das Gehäuse der Steuerung auf die Heizpatrone
aufsetzen.
8. Um einen sicheren Betrieb der Heizpatrone zu gewährleisten, muss die
Schaftschraube, welche sich hinter der Steuerung befindet, zugedreht
werden.
9. Das Gehäuse darf nicht geöffnet werden.
10. Die Leistung der Heizpatrone darf nicht die Leistung des Heizkörpers
überschreiten, welche bei folgenden Parametern bestimmt wurde:
75/65/20°C.
11. Der Druck im Heizkörper darf die vom Heizkörperhersteller genannten Werte
nicht überschreiten und bei der Heizpatrone nicht mehr als 15 Atm betragen.
Überdruck kann zu Sachschäden führen und eine Beschädigung des
Heizkörpers oder der Heizpatrone verursachen, was Gefahr für Leib und Leben
darstellt.
12. Im Elektroheizkörper sollte ein Luftkissen mit dem entsprechenden Volumen
zurückgelassen werden (siehe Installation).
13. Im Heizkörper der im Mischbetrieb arbeitet (Wasser- und Elektrobetrieb) und
an die Zentralheizung angeschlossen ist, sollte vor dem Einschalten der
Heizpatrone aber auch während dem Heizen, eines der Ventile offen gelassen
werden, damit das durch Hitze entstandene Übermass von Wasser leichter
ausgestossen werden kann. Geschlossene Ventile führen zu enorm
steigendem Druck im Heizkörper, was einen Sachschaden des Heizkörpers
oder der Heizpatrone verursachen kann.
14. Das Gerät ist ausschließlich für den häuslichen Gebrauch vorgesehen.
15. Es ist untersagt, das Gerät von Kindern, geistig behinderten Personen oder
solcher, die kein genügendes Wissen oder Erfahrung in Bediengung von
Geräten dieser Art besitzen zu betätigen. In so einem Falle wird eine Aufsicht
benötigt, oder muss eine Schulung, der für ihre Sicherheit zuständigen Person
durchgeführt werden.
EINSATZ DER HEIZPATRONE
Heizpatronen von Terma, welche in Heizkörpern installiert werden, dienen der
Erwärmung von Räumen, als auch Trocknung von Handtüchern und Wäsche.
Die Heizpatrone kann sowohl in einem rein elektrischen- wie auch in einem
mischbetriebenen Heizkörper arbeiten.
Die Heizpatronen sind dazu bestimmt nur in geschlossenen Installationen zu
arbeiten (nicht offen zur Atmosphäre).
DE
FARBE MARKIERUNG KABELTYP
Braun L Phase
Blau N Nullleiter
Schwarz* F-P FIL-PILOTE Leiter
Conditions de garantie
1. La garantie concerne l'appareil fonctionnant dans le système TERMA-SPLIT.
Nom du modèle et les caractéristiques sont indiqués sur l'emballage.
2. Client confirme l'état non défectueux d'appareil à la réception. En cas d'un
défaut quelconque, il est obligé d'en informer le Vendeur. Dans le cas
contraire, on estimera que le produit n'a pas été défectueux. Cela concerne
en particulier la surface du boîtier.
3. La période de garantie est de 24 mois à compter de la date d'achat mais pas
plus de 36 mois de la date de fabrication.
4. La base de l'application de garantie est la carte de garantie accompagnée
d'une preuve d'achat. Le fabricant se réserve le droit de refuser l'application
de la garantie si ces documents ne sont pas présentés ou s'ils sont
incomplets.
5. La garantie ne s'applique pas en cas des endommagements causés par :
– montage ou démontage incorrect (non respect des consignes du présent
mode d'emploi),
–usage de la résistance chauffante à des buts auxquels elle n'a pas été
destinée,
– intervention des personnes non autorisées sur le produit,
–faute du Client après la réception du produit,
6. Le réseau d'installation doit être équipé des vannes d'arrêt permettant le
démontage du radiateur ou du kit résistance sans vider le fluide caloporteur
de toute installation. Problèmes ou coûts causés par l'absence de telles
vannes, ne sont pas pris en charge par Terma.
7. Le mode d'emploi joint fait la partie intégrale de la présente garantie. Il est
recommandé d'en prendre connaissance avant tout usage d'appareil.
8. Le fabricant s'engage à rémedier au défaut dans les 14 jours ouvrables
à compter de la date de réception à l'usine du produit endommagé.
9. Si la réparation d'appareil s'avère impossible, le fabricant s'engage à le
remplacer par le produit neuf et identique, des mêmes paramètres.

12 3
A
5
4
Das komplette Gerät der KTX- Serie
besteht aus Heizelement Terma-SPLIT und
der Steuerung, die anschliessend an das
Heizelement montiert wird. Je nach Modell,
kann die Heizpatrone mit einer zusätzlichen
Fernsteuerung ausgestattet werden, welche
an der Wand befestigt werden kann.
1. SPLIT- Element
2.Heizelement
3.Kopf
4.Steuerungspaneel
5.Schaftschraube
6. Anschlusskabel
(Version –PB, –PB (FP6), –PW)
7. Kabelblende (Version –M, –MS,
erhältlich nur bei SKT 1)
ELEKTROHEIZKÖRPER:
1. Heizkörper wird nur mit einer elektrischen Heizpatrone betrieben und somit nicht
an die Zentralheizung angeschlossen.
2. Das Heizmedium kann in folgender Gestalt auftreten: Wasser, Wasser mit
Zusatz von Anti- Gefriermittel, oder bestimmtes Öl. Wenn der Heizkörper
fachgerecht montiert und genutzt werden soll, müssen einige Anforderungen des
Heizkörper- und Heizpatronenproduzenten erfüllt werden.
3. Bei übermässigem Auffüllen der Flüssigkeit im Heizkörper, kann es zur
Überschreitung des zugelassenen Druckes führen, wobei der Heizkörper oder
die Heizpatrone beschädigt werden können. Falls das Füllen des Heizkörpers
selbstständig erfolgen soll, muss strikt nach der Anweisung für das richtige
Füllen des Heizkörpers vorgegangen werden.
4. Andere Methoden für fachgerechtes Füllen des Heizkörpers finden Sie auf der
Seite: www.termaheat.pl.
5. Beim Ein- und Ausdrehen der Heizpatrone, ist das Halten am Gehäuse
verboten. Verwenden Sie dazu nur einen Montageschlüssel!
6. Die Heizpatrone darf nicht mit dem Heizelement nach unten ausgerichtet
montiert werden.
Werkzeuge- Installation der Heizpatrone:
– Imbusschlüssel Grösse 1,5 (im Set inbegriffen)
– schmaler Montageschlüssel Grösse 24
– schmaler Schraubenzieher (für –M oder –MS Version)
Installation der Heizpatrone
ACHTUNG! Während der Montage darf das Gerät nicht an Strom
angeschlossen sein. Nehmen Sie den Stecker aus der Steckdose heraus.
ACHTUNG! Vorsicht bewahren während des ganzen Füllprozesses des
Heizkörpers, damit Verbrennungen des heissen Heizmedium verhindert werden
können!
PB/SW
M/MS
1
2
3
4
5
6
7
1. Schieben Sie das Heizelement (1) in die untere Gewinde- Öffnung des
Heizkörper- Kollektoren ein.
2. Den Kopf mit Hilfe des schmalen Montageschlüssels Grösse 24 zudrehen.
3. Das Element so eindrehen, dass der Einschnitt der Heizpatronen- Verbindung
(A) nach vorne oder auf die Seite ausgerichtet ist.
4. Den Heizkörper leicht schräg aufstellen, so dass sich die Einfüllöffnung
zuoberst befindet!!! Der Heizkörper darf in keinem Fall auf der Steuerung der
Heizpatrone oder auf einer der Verbindungselemente gestützt werden!!!
5. Füllen Sie den Heizkörper mit dem Heizmedium.
TECHNISCHES DATENBLATT
Kabeltyp
– PW (gerades Kabel mit Stecker)
– PB (gerades Kabel ohne Stecker, 2-adrig)
– PB-FP6 (gerades Kabel ohne Stecker, 3-adrig mit
FIL PILOTE interface)
– M* (Schraubanschluss)
– MS* (Schraubanschluss + Schalter)
*erhältlich nur bei BKT 1
Netzspannung 230 V / 50 Hz
Leistung 200, 300, 400, 600, 800, 1000 W
Schutzklasse des
Gerätes Klasse II
Raccordement G 1/2"
Spritzschutz [IP] IPx4 : BKT 1
IPx5 : BKT 4
Elektrischer
Anschlusstyp
Typ X: Version –M und –MS
Typ Y: Version –PW
Gerät das direkt an die Installation
angeschlossen ist:
Version –PB, –PB (FP6)
Temperaturmesser: Raumtemperatur

12 3
A
5
4
Das komplette Gerät der KTX- Serie
besteht aus Heizelement Terma-SPLIT und
der Steuerung, die anschliessend an das
Heizelement montiert wird. Je nach Modell,
kann die Heizpatrone mit einer zusätzlichen
Fernsteuerung ausgestattet werden, welche
an der Wand befestigt werden kann.
1. SPLIT- Element
2.Heizelement
3.Kopf
4.Steuerungspaneel
5.Schaftschraube
6.
7.
Anschlusskabel
(Version –PB, –PB (FP6), –PW)
Kabelblende (Version –M, –
MS, erhältlich nur bei BKT 1)
ELEKTROHEIZKÖRPER:
1. Heizkörper wird nur mit einer elektrischen Heizpatrone betrieben und somit nicht
an die Zentralheizung angeschlossen.
2. Das Heizmedium kann in folgender Gestalt auftreten: Wasser, Wasser mit
Zusatz von Anti- Gefriermittel, oder bestimmtes Öl. Wenn der Heizkörper
fachgerecht montiert und genutzt werden soll, müssen einige Anforderungen des
Heizkörper- und Heizpatronenproduzenten erfüllt werden.
3. Bei übermässigem Auffüllen der Flüssigkeit im Heizkörper, kann es zur
Überschreitung des zugelassenen Druckes führen, wobei der Heizkörper oder
die Heizpatrone beschädigt werden können. Falls das Füllen des Heizkörpers
selbstständig erfolgen soll, muss strikt nach der Anweisung für das richtige
Füllen des Heizkörpers vorgegangen werden.
4. Andere Methoden für fachgerechtes Füllen des Heizkörpers finden Sie auf der
Seite: www.termaheat.pl.
5. Beim Ein- und Ausdrehen der Heizpatrone, ist das Halten am Gehäuse
verboten. Verwenden Sie dazu nur einen Montageschlüssel!
6. Die Heizpatrone darf nicht mit dem Heizelement nach unten ausgerichtet
montiert werden.
Werkzeuge- Installation der Heizpatrone:
– Imbusschlüssel Grösse 1,5 (im Set inbegriffen)
– schmaler Montageschlüssel Grösse 24
– schmaler Schraubenzieher (für –M oder –MS Version)
Installation der Heizpatrone
ACHTUNG! Während der Montage darf das Gerät nicht an Strom
angeschlossen sein. Nehmen Sie den Stecker aus der Steckdose heraus.
ACHTUNG! Vorsicht bewahren während des ganzen Füllprozesses des
Heizkörpers, damit Verbrennungen des heissen Heizmedium verhindert werden
können!
PB/SW
M/MS
1
2
3
4
5
6
7
1. Schieben Sie das Heizelement (1) in die untere Gewinde- Öffnung des
Heizkörper- Kollektoren ein.
2. Den Kopf mit Hilfe des schmalen Montageschlüssels Grösse 24 zudrehen.
3. Das Element so eindrehen, dass der Einschnitt der Heizpatronen- Verbindung
(A) nach vorne oder auf die Seite ausgerichtet ist.
4. Den Heizkörper leicht schräg aufstellen, so dass sich die Einfüllöffnung
zuoberst befindet!!! Der Heizkörper darf in keinem Fall auf der Steuerung der
Heizpatrone oder auf einer der Verbindungselemente gestützt werden!!!
5. Füllen Sie den Heizkörper mit dem Heizmedium.
TECHNISCHES DATENBLATT
Kabeltyp
– PW (gerades Kabel mit Stecker)
– PB (gerades Kabel ohne Stecker, 2-adrig)
– PB-FP6 (gerades Kabel ohne Stecker, 3-adrig mit
FIL PILOTE interface)
– M* (Schraubanschluss)
– MS* (Schraubanschluss + Schalter)
*erhältlich nur bei SKT 1
Netzspannung 230 V / 50 Hz
Leistung 200, 300, 400, 600, 800, 1000 W
Schutzklasse des
Gerätes Klasse II
Raccordement G 1/2"
Spritzschutz [IP] IPx4 : SKT 1
IPx5 : SKT 2, SKT 3, SKT 4
Elektrischer
Anschlusstyp
Typ X: Version –M und –MS
Typ Y: Version –PW
Gerät das direkt an die Installation
angeschlossen ist:
Version –PB, –PB (FP6)
Temperaturmesser: Raumtemperatur
