お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかた
を示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使い
ください。お読みになったあとは、いつでも見られるところに必ず保管してく
ださい。

日本語
安全のために
JP 2
安全のために
本機は正しく使用すれば事故が起きないように、安全には
充分配慮して設計されています。しかし、間違った使いか
たをすると、火災や感電などにより死亡や大けがなど人身
事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
3 〜 11 ページの注意事項をよくお読みください。製品全般
の安全上の注意事項が記されています。
定期点検をする
長期間、安全にお使いいただくために、定期点検をするこ
とをおすすめします。点検の内容や費用については、お買
い上げ店にご連絡ください。
故障したら使わない
すぐに、お買い上げ店にご連絡ください。
万一、異常が起きたら
1電源を切ってください。
2電源コードや接続ケーブルを抜いてください。
3お買い上げ店までご相談ください。
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたり、キャビネットを破損したと
きは
警告表示の意味
取扱説明書および製品では、次のような表示をし
ています。表示の内容をよく理解してから本文を
お読みください。
この表示の注意事項を守らないと、火災・感電な
どにより死亡や大けがなどの人身事故につながる
ことがあります。
この表示の注意事項を守らないと、感電やその他
の事故によりけがをしたり周辺の物品に損害を与
えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号

警告 3JP
3P-2P 変換アダプターを使用しな
い
3P の電源プラグを 2P に変換するアダプ
ターは確実な接地・接続ができないため、
感電の原因となります。
油煙、湯気、湿気、ほこりの多い場
所では設置・使用しない
上記のような場所に設置すると、火災や感
電の原因となります。
取扱説明書に記されている使用条件以外の
環境での使用は、火災や感電の原因となり
ます。
電源コードを傷つけない
電源コードを傷つけると、火災や感電の原
因となることがあります。
･ 設置時に、製品と壁やラック、棚などの
間に、はさみ込まない。
･ 電源コードを加工したり、傷つけたりし
ない。
･ 重いものをのせたり、引っ張ったりしな
い。
･ 熱器具に近付けたり、加熱したりしない。
･ 電源コードを抜くときは、必ずプラグを
もって抜く。
万一、電源コードが傷んだら、お買い上げ
店またはソニーのサービス窓口に交換をご
依頼ください。
電源コードのプラグ及びコネクター
は突き当たるまで差し込む
真っ直ぐに突き当たるまでさしこまないと、
火災や感電の原因となります。
警告
内部を開けない
内部には電圧の高い部分があり、キャビ
ネットや裏蓋を開けたり改造したりすると、
火災や感電の原因となることがあります。
内部の調整や設定、点検、修理はお買い上
げ店またはソニーのサービス窓口にご依頼
ください。
通気孔をふさがない
通気孔をふさぐと内部に熱がこもり、火災
や故障の原因となることがあります。風通
しをよくするために次の項目をお守りくだ
さい。
･ 壁から 10cm 以上離して設置する。
･ 密閉された狭い場所に押し込めない。
･ 毛足の長い敷物（じゅうたんや布団など）
の上に設置しない。
･ 布などで包まない。
･ あお向けや横倒し、逆さまにしない。
JP

注意
JP 4
表示された電源電圧で使用する
製品の表示と異なる電源電圧で使用すると、
火災や感電の原因となります。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となる
ことがあります。
万一、水や異物が入ったときは、すぐに電
源を切り、電源コードや接続コードを抜い
て、お買い上げ店またはソニーのサービス
窓口にご相談ください。
不安定な場所に設置しない
ぐらついた台の上や傾いたところに設置す
ると、倒れたり落ちたりしてケガの原因と
なることがあります。
また、設置・取り付け場所の強度を充分に
お確かめください。
指定された電源ケーブル、接続ケー
ブルを使う
この取扱説明書に記されている電源ケーブ
ル、接続ケーブルを使わないと、火災や故
障の原因となることがあります。
コード類は正しく配置する
電源コードや接続ケーブルは、足に引っか
けると本機の落下や転倒などによりけがの
原因となることがあります。
充分注意して接続・配置してください。
安定した場所に設置する
製品が倒れたり、搭載した機器が落下して
けがをすることがあります。
充分な強度がある水平な場所に設置してく
ださい。
注意
直射日光の当たる場所や熱器具の近
くに設置・保管しない
内部の温度が上がり、火災や故障の原因と
なることがあります。
真夏の、閉め切った自動車内では 50 ℃を超
えることがありますので、ご注意ください。
ぬれた手で電源プラグをさわらない
ぬれた手で電源アダプターなどの電源プラ
グを抜き差しすると、感電の原因となるこ
とがあります。
接続の際は電源を切る
電源コードや接続コードを接続するときは、
電源を切ってください。感電や故障の原因
となることがあります。
お手入れの際は、電源を切って電源
プラグを抜く
電源を接続したままお手入れをすると、感
電の原因となることがあります。
移動の際は電源コードや接続コード
を抜く
コード類を接続したまま本機を移動させる
と、コードに傷がついて火災や感電の原因
となることがあります。
定期的に内部の掃除を依頼する
長い間、掃除をしないと内部にホコリがた
まり、火災や感電の原因となることがあり
ます。1 年に 1 度は、内部の掃除をお買い
上げ店またはソニーのサービス窓口にご依
頼ください。（有料）
特に、湿気の多くなる梅雨の前に掃除をす
ると、より効果的です。

ご利用にあたっての指示／用途/その他の安全上のご注意 5JP
ご利用にあたっての指示／
用途

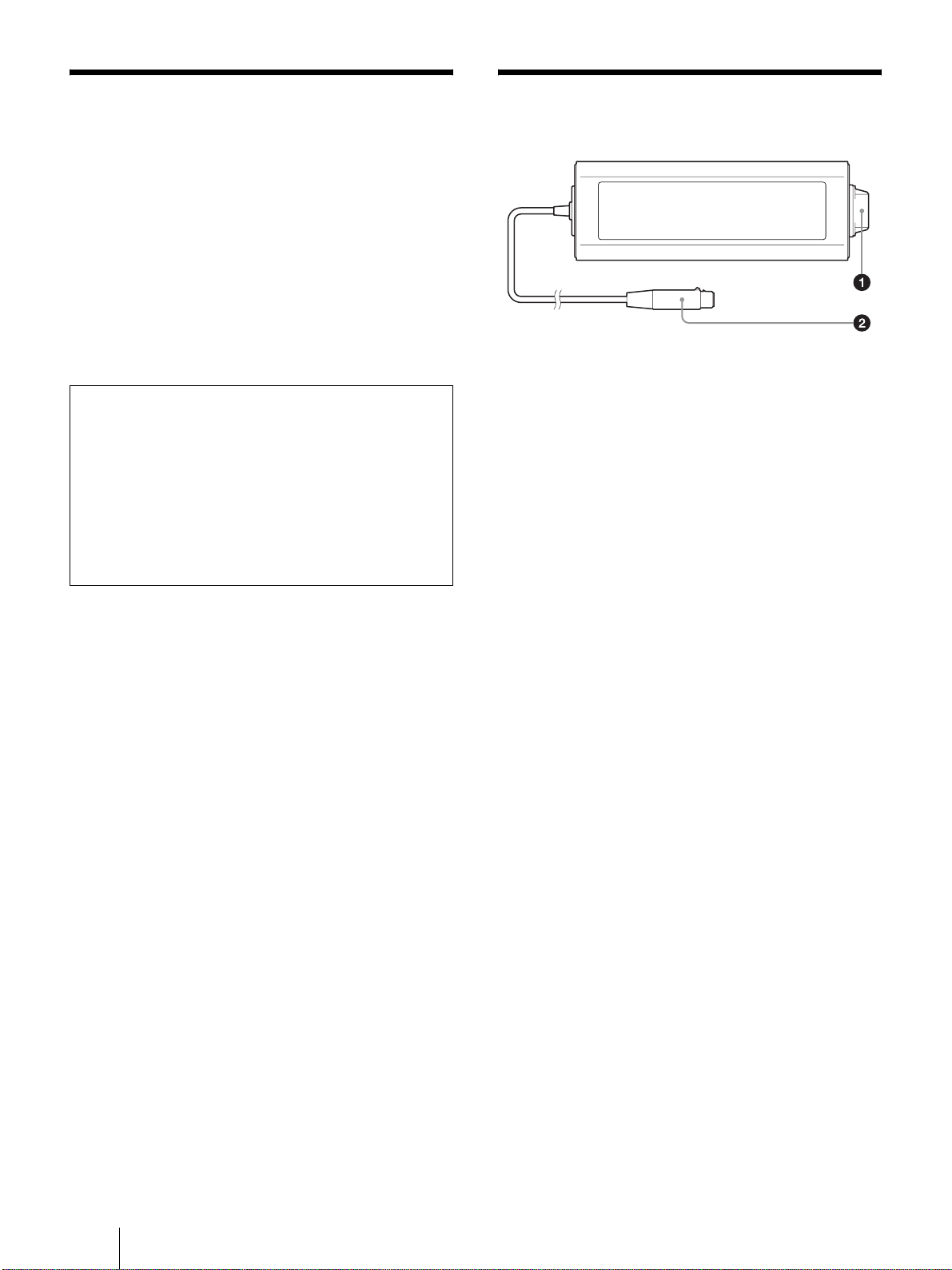

本機は、ソニー製のメディカル機器 / システム専用の AC
アダプターです。一部のモデルには同梱され、一部のモデ
ルにはオプショナルアクセサリーとなります。
ご注意
•本機は医療従事者向け製品です。
•本機は診察室、検査室、手術室のような医療環境向け製
品です。
その他の安全上のご注意
警告
火災や感電の危険を避けるため、雨のあたる場所や湿気の
多い場所に本機を設置しないでください。
感電を避けるため、キャビネットを開けないでください。
内部の調整や設定および点検を行う必要がある場合は、ソ
ニーのサービス担当者に依頼してください。
本機の分解や改造は禁止されています。
警告
感電の危険を避けるため、必ず安全アース付きの電源コン
セントに接続してください。
警告
本機は電源スイッチを備えていません。
主電源を切断するには、電源プラグを抜いてください。
設置の際には、容易にアクセスできる固定配線内に専用遮
断装置を設けるか、使用中に容易に抜き差しできる、機器
に近いコンセントに電源プラグを接続してください。
電源プラグを抜くことが困難な場所に ME 機器を設置しな
いでください。
万一、異常が起きた際には、専用遮断装置を切るか、電源
プラグを抜いてください。
注意
電源コードの接続には、3 極→ 2 極変換プラグを使用しな
いでください。
ご注意
本機は日本においては医療機器ではありません。

医療環境で使用するための重要なお知らせ
JP 6
医療環境で使用するため
の重要なお知らせ
1. 本機と接続するすべての機器は、安全規格の IEC60601-1
に従って承認または適合しているものをご使用ください。
2. さらにシステム全体として IEC60601-1 規格に適合して
いなければなりません。信号入力部分あるいは信号出力
部分に接続するすべての周辺機器が医療用のシステムと
して構成されるため、システム全体として IEC60601-1
の規格要求に適合させる責任があります。疑義がある場
合には、ソニーの営業担当にご相談ください。
3. 他の機器と接続すると、漏れ電流を増加させる可能性が
あります。
4. 本機は無線周波エネルギーを発生、利用しており、周囲
に放射する可能性があります。取扱説明書に従って設置、
使用されない場合、他の機器に対して電磁波障害を引き
起こすかも知れません。本機が電磁波障害を起こす場合
は（本機から電源コードのプラグを抜くことにより確認
できます）、以下の方法を試してください。
−電磁波障害を受けている機器に対して、本機を移動し
てください。
−本機と電磁波障害を受けている機器を異なる電源系統
のコンセントに接続してください。
ご不明な点はソニーの営業担当にご相談ください。
（適合規格：IEC 60601-1-2）

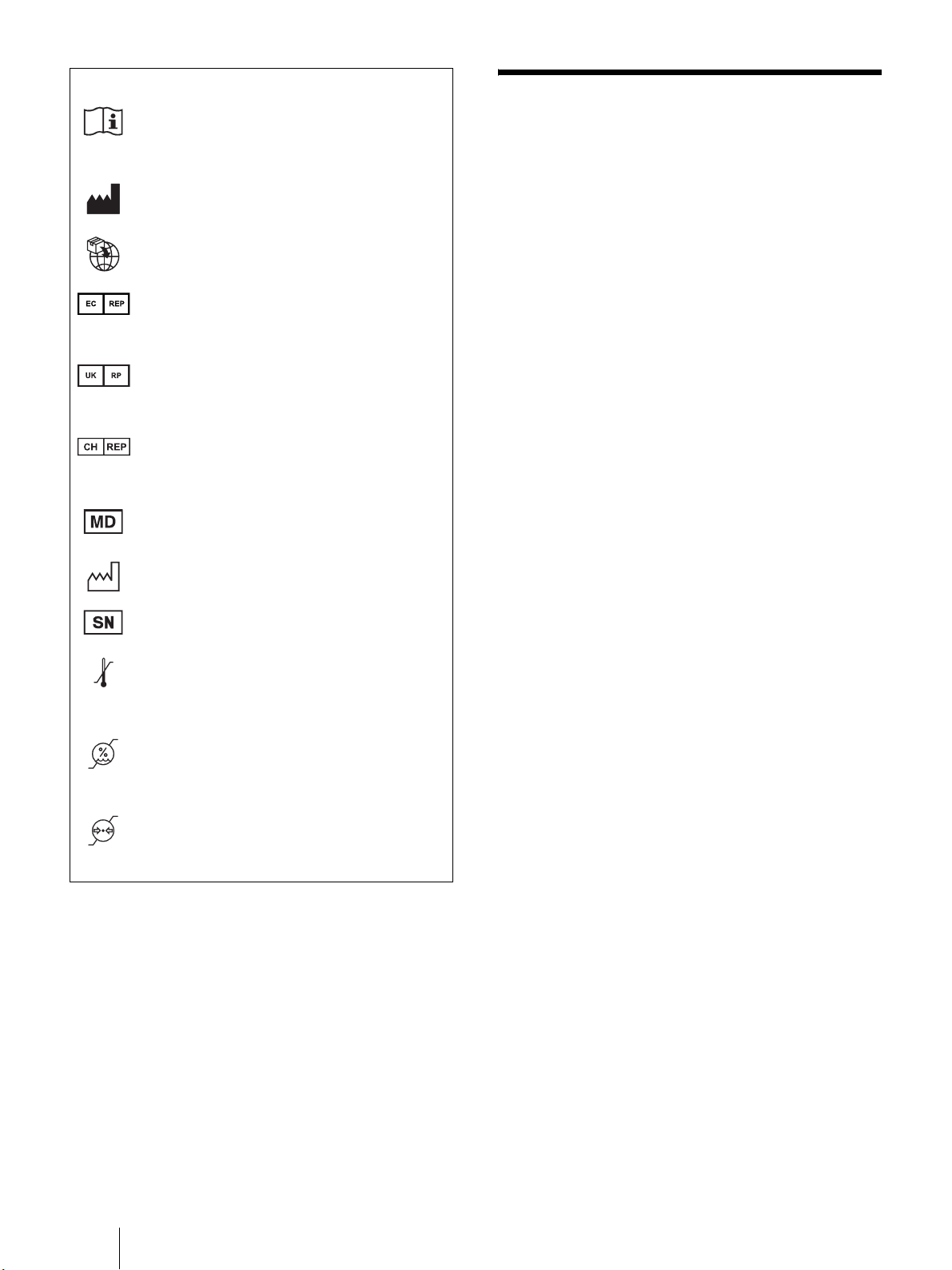

グラフィカルシンボルの説明
取扱説明書参照
本機にこのシンボルがある箇所は、取扱説明書
の指示にしたがってご使用ください。
このシンボルは製造業者を表し、隣接して製造
業者名と住所が併記されます。
このシンボルは、輸入者を表し、隣接して輸入
者の名称と住所が併記されます。
このシンボルは、欧州共同体における代表者を
表し、隣接して欧州共同体における代表者の名
称と住所が併記されます。
このシンボルは、英国における責任者を表し、
隣接して英国における責任者の名称と住所が併
記されます。
このシンボルは、スイスにおける正規の代表者
を表し、隣接してスイスにおける正規の代表者
の名称と住所が併記されます。
このシンボルは、欧州共同体における医療機器
を表します。
このシンボルは製造日付を表します。
このシンボルはシリアルナンバーを表します。
保存・輸送温度
このシンボルは保存と輸送環境の温度制限を表
します。
保存・輸送湿度
このシンボルは保存と輸送環境の湿度制限を表
します。
保存・輸送気圧
このシンボルは保存と輸送環境の大気圧制限を
表します。

医療環境で使用するための EMC に関する重要なお知らせ 7JP
医療環境で使用するための EMC に関する重要なお知ら
せ
•AC-110MD は、EMC に関し特別に注意する必要があり、取扱説明書中で提供される EMC 情報に従って設置および使用する
必要があります。
•AC-110MD は、専門的ヘルスケア施設環境で使用することを意図しています。
•携帯型および移動型の無線通信機器は AC-110MD に影響を与えることがあります。
警告
•携帯型の無線通信機器は、AC-110MD の周囲から 30 cm 以上離して使用してください。AC-110MD の性能の低下を招くこと
があります。
•AC-110MD を他の機器と隣接または積み重ねて使用する場合には、その使用構成で正常に動作していることを確認する必要
があります。
•ソニー株式会社によって指定されたもの以外のアクセサリーやケーブルを使用すると、AC-110MD のエミッション（電磁妨
害の放射）増加やイミュニティ（電磁妨害の耐性）低下を招くことがあります。
指針および製造業者の宣言−電磁エミッション
AC-110MD は、下記の電磁環境での使用を意図しています。お客様または AC-110MD の使用者は、それが下記の環境で使用
されることを確認してください。
エミッション試験 適合性 電磁環境−指針
RF エミッション
CISPR11
グループ1
AC-110MD は、内部機能のためだけに RF エネルギーを使用
しています。そのため、RF エミッションは非常に低く、近
傍の電子機器を妨害することは、ほぼありません。
RF エミッション
CISPR11
クラスB
AC-110MD は、家庭および家庭用に使用される建物に給電す
る公共の低電圧配電網に直接接続されている施設を含むすべ
ての施設での使用に適しています。
高調波エミッション
IEC61000-3-2
クラスA
電圧変動 / フリッカ エミッション
IEC61000-3-3
適合する

医療環境で使用するための EMC に関する重要なお知らせ
JP 8
指針および製造業者の宣言−電磁イミュニティ
AC-110MD は、下記の電磁環境での使用を意図しています。お客様または AC-110MD の使用者は、それが下記の環境で使用
されることを確認してください。
イミュニティ試験 IEC60601 試験レベル 適合性レベル 電磁環境−指針
静電気放電（ESD） ± 8kV接触 ± 8kV接触 床材は木材、コンクリートまたは陶製タイル
としてください。床材が合成物質で覆われて
いる場合、相対湿度が、少なくとも 30％以上
であることを推奨します。
IEC61000-4-2 ± 15kV気中 ± 15kV気中
電気的ファストトラン
ジェント（高速過渡現
象）/ バースト
IEC61000-4-4
± 2kV対電源線
± 1kV対入出力線
± 2kV対電源線
± 1kV対入出力線
電源の品質は、典型的な商用または病院環境
のものを利用してください。
サージ ± 1kV線間 ± 1kV差動モード 電源の品質は、典型的な商用または病院環境
のものを利用してください。
IEC61000-4-5 ± 2kV線 - アース間 ± 2kVコモンモード
電源入力ラインでの電
圧ディップ、瞬停、お
よび電圧変動
IEC61000-4-11
0％UT
（100％UTのディップ）
0.5/1 サイクル a
40％UT
（60％UTのディップ）
5 サイクル
70％UT
（30％UTのディップ）
25/30 サイクル a
（0.5 秒）
0％UT
（100％UTのディップ )
250/300 サイクル a
（5 秒）
0％UT
（100％UTのディップ）
0.5/1 サイクル a
40％UT
（60％UTのディップ）
5 サイクル
70％UT
（30％UTのディップ）
25/30 サイクル a
（0.5 秒）
0％UT
（100％UTのディップ )
250/300 サイクル a
（5 秒）
電源の品質は、典型的な商用または病院環境
のものを利用してください。
AC-110MD の使用者が、停電中も継続して運
用することが必要な場合は、無停電電源装置
またはバッテリーから AC-110MD に電源供給
することを推奨します。
電源周波数
（50/60Hz）磁界
IEC61000-4-8
30A/m 30A/m 電源周波数磁界は、典型的な商用または病院
環境内の典型的な場所での特性レベルである
必要があります。
備考 :UTは、試験レベルを加える前の交流電源電圧です。
a例えば、10/12 は、50 Hz では 10 サイクル、60 Hz では 12 サイクルを意味します。

医療環境で使用するための EMC に関する重要なお知らせ 9JP
指針および製造業者の宣言−電磁イミュニティ
AC-110MD は、下記の電磁環境での使用を意図しています。お客様または AC-110MD の使用者は、それが下記の環境で使用
されることを確認してください。
イミュニティ試験 IEC60601 試験レベル 適合性レベル 電磁環境−指針
携帯型および移動型の無線通信機器は、ケーブルを
含む AC-110MD のどの部分に対しても、無線通信機
器の周波数に対応した式から計算された推奨分離距
離以下に近づけて使用しないでください。
推奨分離距離
伝導性妨害
IEC 61000-4-6
3Vrms
150 kHz 〜 80 MHz
ISM 帯域外 c
3Vrms d=1.2√P
6Vrms
150 kHz 〜 80 MHz
ISM 帯域内 c
6Vrms
放射 RF 電磁界 3 V/m 3 V/m IEC 60601-1-2:2007
d=1.2√P80MHz 〜 800 MHz
d=2.3√P800MHz 〜 2.5 GHz
IEC 60601-1-2:2014
d=2.0√P80MHz 〜 2.7 GHz
ここで Pは送信機器メーカーによる送信機の最大出
力定格を表し単位はワット（W）、dは推奨分離距離
で単位はメートル（m）です。
固定の無線送信機からの電磁界強度は電磁気の現地
調査 aによって決定されますが、これは各周波数範
囲bにおいて適合レベル未満である必要があります。
次の記号が表示された機器の近くでは、干渉が生じ
る可能性があります。
IEC 61000-4-3 80 MHz 〜 2.7 GHz
備考1: 80 MHz および 800 MHz においては、高い方の周波数範囲を適用します。
備考2: これらの指針は、すべての状況に適用するとは限りません。
電磁気の伝搬は、建物、物体および人体による吸収や反射の影響を受けます。

医療環境で使用するための EMC に関する重要なお知らせ
JP 10
a 固定の無線送信機、例えば、無線（携帯 / コードレス）電話基地局および陸上移動局、アマチュア無線、AM および FM
ラジオ放送および TV 放送からの電磁界強度は、理論上、正確には予測することはできません。固定の無線送信機に起因
する電磁環境を評価するために、電磁気の現地調査を考慮する必要があります。AC-110MD が使用される測定電磁界強度
が適用される上記の無線適合性レベルを超える場合、AC-110MD が正常に動作していることを確認してください。もし異
常な動作が観測される場合、AC-110MD の向きや場所を変えるといった追加措置が必要となることがあります。
b 周波数範囲が 150 kHz 〜 80 MHz において、電界強度は 3 V/m 未満である必要があります。
c 150 kHz から 80 MHz 間の ISM（工業用、科学用および医学用）帯域は、6.765 MHz 〜 6.795 MHz、13.553 MHz 〜
13.567 MHz、26.957 MHz 〜 27.283 MHz および 40.66 MHz 〜 40.70 MHz です。
携帯型および移動型の無線通信機器と、AC-110MD との間の推奨分離距離
AC-110MD は、放射無線妨害が制御される電磁環境内での使用を意図しています。お客様または AC-110MD の使用者は、携
帯型および移動型の無線通信機器（送信機）とAC-110MD の最小距離を維持することによって、電磁干渉を防ぐことができ
ます。最小距離は、下記に推奨されるように、通信機器の最大出力に従ってください。
送信機の
最大定格出力
W
送信機の周波数による分離距離
m
IEC60601-1-2:2007 IEC60601-1-2:2014
150kHz 〜 80 MHz
d=1.2 √ P
80MHz 〜 800 MHz
d=1.2 √ P
800MHz 〜 2.5 GHz
d=2.3 √ P
150kHz 〜 80 MHz
d=1.2 √ P
80MHz 〜 2.7 GHz
d=2.0 √ P
0.01 0.12 0.12 0.23 0.12 0.20
0.1 0.38 0.38 0.73 0.38 0.63
1 1.2 1.2 2.3 1.2 2.0
10 3.8 3.8 7.3 3.8 6.3
1001212231220
上記に記載されていない最大出力定格の送信機については、推奨分離距離 d（単位：メートル（m））は、送信機の周波数に
適用される式を使用して決定できます。ここで P（単位：ワット（W））は送信機の最大出力定格であり、送信機器メーカー
により指定されたものになります。
備考1: 80 MHz および 800 MHz においては、高い方の周波数範囲の分離距離を適用します。
備考2: これらの指針は、すべての状況に適用するとは限りません。
電磁気の伝搬は、建物、物体および人体による吸収や反射の影響を受けます。
