SERVICE MANUAL
US Model
Canadian Model
AEP Model
UK Model
E Model

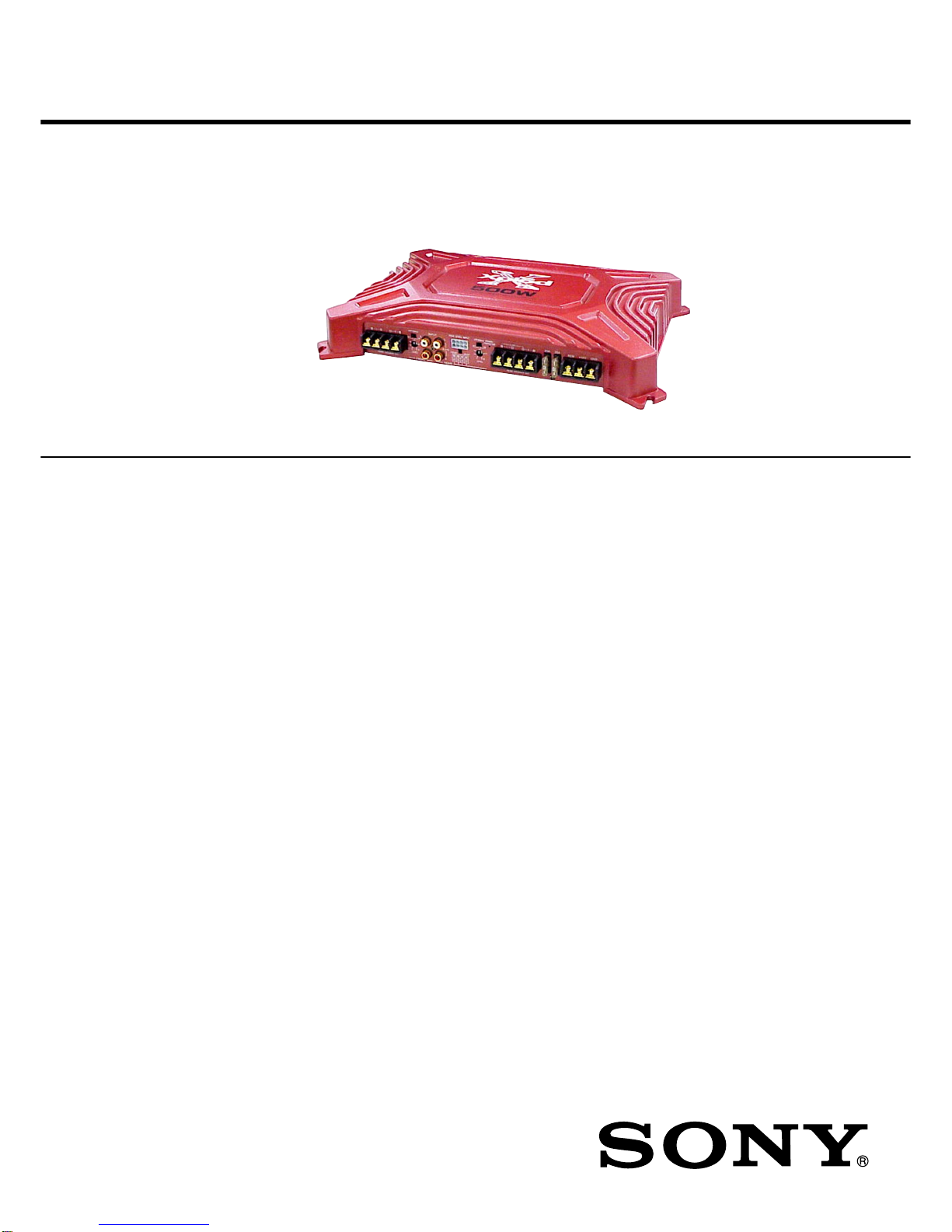

XM-504Z
STEREO POWER AMPLIFIER
AUDIO POWER SPECIFICATIONS (US model)
POWER OUTPUTAND TOTAL HARMONIC DISTORTION
50 watts per channel minimum continuous average power into 4 ohms,
both channels driven from 20 Hz to 20 kHz with no more than 0.04% total
harmonic distortion per Car Audio Ad Hoc Committee standards.
Other Specifications
Circuit system OTL (output transformerless) circuit
Pulse power supply
Inputs RCA pin jacks
High level input connector
Input level adjustment range
0.3 – 6 V (RCA pin jacks),
0.6 – 12 V (High level input)
Outputs Speaker terminals
Speaker impedance 2 – 8 Ω(stereo)
4 – 8 Ω(when used as a bridging amplifier)
Maximum outputs Four speakers: 100 W ×4 (at 4 Ω)
Three speakers: 100 W ×2 + 250 W ×1 (at 4 Ω)
Rated outputs (supply voltage at 14.4V)
Four speakers:
50 W ×4 (20 Hz – 20 kHz, 0.04% THD, at 4 Ω)
60 W ×4 (20 Hz – 20 kHz, 0.1% THD, at 2 Ω)
Frequency response 5 Hz – 80 kHz ( dB)
Harmonic distortion 0.005% or less (at 1 kHz, 4 Ω, 10 W)
Low-pass filter 80 Hz, –18 dB/oct
High-pass filter 80 Hz, –12 dB/oct
Power requirements 12 V DC car battery (negative ground)
Power supply voltage 10.5 – 16 V
Current drain at rated output : 30 A (4 Ω, 50 W ×4)
Remote input : 1 mA
Dimensions Approx. 350 ×55 ×233 mm
(13 7/8 ×2 1/4 ×9 1/4 in.) (w/h/d)
not incl. projecting parts and controls
Mass Approx. 3.1 kg (6 lb. 14 oz.) not incl. accessories
Supplied accessories Mounting screws (4)
High level input cord (1)
Protection cap (1)
Design and specifications are subject to change without
notice.
SPECIFICATIONS
+0
–3
Ver 1.0 2004. 01
9-877-562-01
2004A04-1
© 2004. 01
Sony Corporation
e Vehicle Company
Published by Sony Engineering Corporation

2
TABLE OF CONTENTS
1. GENERAL
Connections ............................................................................. 3
2. DISASSEMBLY
2-1. Bottom Plate ........................................................................ 5
2-2. Main Board Section ............................................................ 6
2-3. Main Board ......................................................................... 6
3. DIAGRAMS
3-1. IC Block Diagram ............................................................... 7
3-2. Printed Wiring Board .......................................................... 8

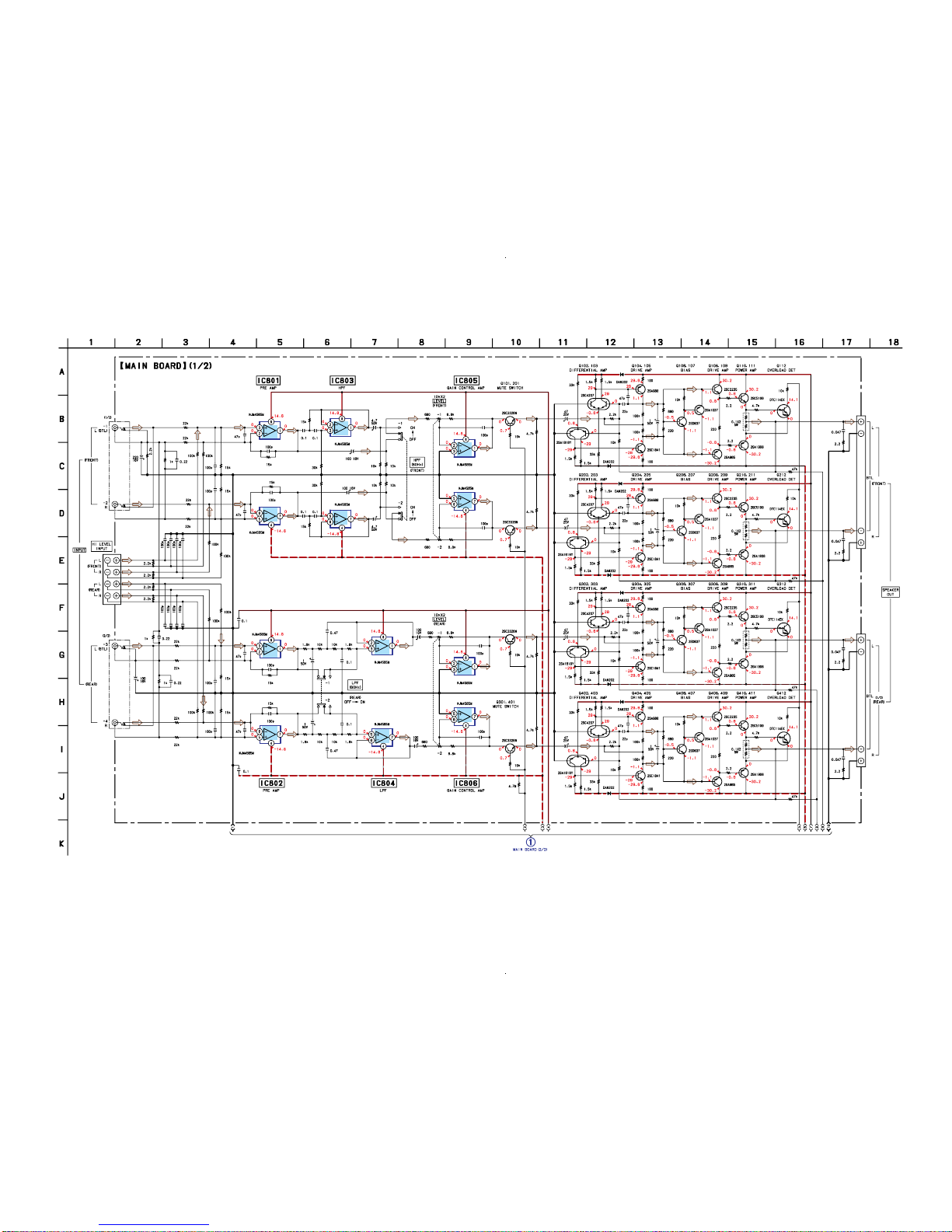

3-3. Schematic Diagram –Amp Section– ................................... 9
3-4. Schematic Diagram –Power Section– ............................... 10
4. EXPLODED VIEWS
4-1. Heat Sink (Main) Section.................................................. 11
4-2. Main Board Section .......................................................... 12

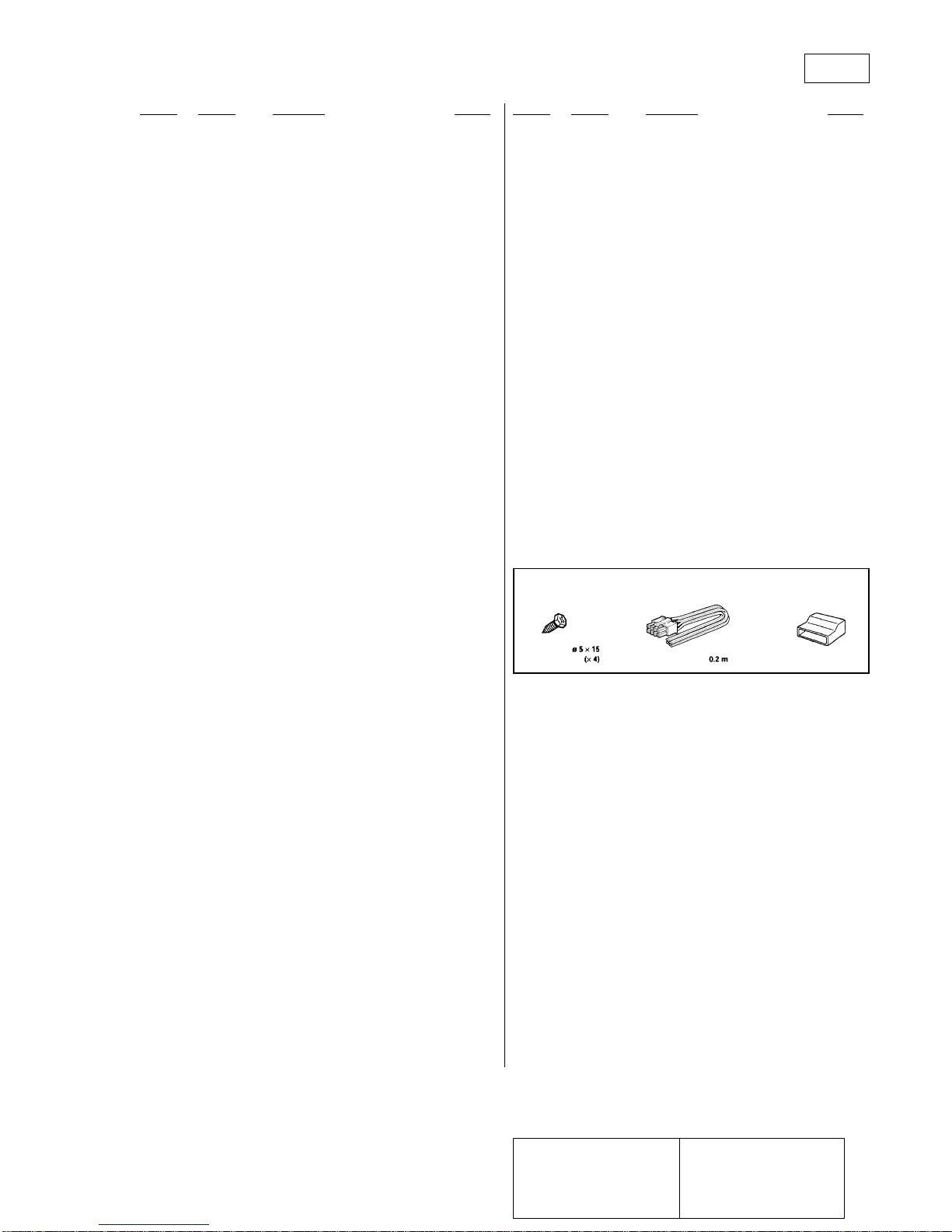

5. ELECTRICAL PARTS LIST ........................................ 13
Notes on Chip Component Replacement
•Never reuse a disconnected chip component.
•Notice that the minus side of a tantalum capacitor may be dam-
aged by heat.
XM-504Z
PROTECTOR OPERATION CHECK
Thermal Protect
1. Short across TH901 with the power on.
2. Verify that the protector is operated and LED901 illuminates
red.
3. Verifythat the protectorisreleasedand LED901 illuminates green
when the short is removed.
4. Likewise, perform items 1 to 3 for TH902 and TH903.
Over Current Protect
1. Short between the positive and negative sides of the speaker
output terminal CN903 and CN904 (1/2) with the power on.
(Perform this shorting for each channel on FRONT and REAR.)
2. Verify that the protector is operated and LED901 illuminates
red.
3. Verify that the protector is not released and LED901 remains
red even when the short is removed.
4. Verifythat the protectorisreleasedand LED901 illuminates green
when the power is turned off and then on again.
Offset Protect
1. Short between the +12V terminal of CN904 (2/2) and the BTL+
or BTL– of the speaker output terminal CN903 and CN904 (1/
2).
(Short between +12V terminal and BTL+ and between +12V
terminal and BTL–.)
2. Verify that the protector is operated and LED901 illuminates
red.
3. Verify that the protector is not released and LED901 remains
red even when the short is removed.
4. Verifythat the protectorisreleasedand LED901 illuminates green
when the power is turned off and then on again.
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0OR DOTTED LINE
WITH MARK 0ON THE SCHEMATIC DIAGRAMS AND IN
THE PARTS LIST ARE CRITICAL TO SAFE OPERATION.
REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE
PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR
IN SUPPLEMENTS PUBLISHED BY SONY.
ATTENTION AU COMPOSANT AYANT RAPPORT
À LA SÉCURITÉ!!
LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0SUR LES
DIAGRAMMESSCHÉMATIQUES ET LALISTE DES PIÈCES SONT
CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE
REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY
DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU
DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.

3
XM-504Z

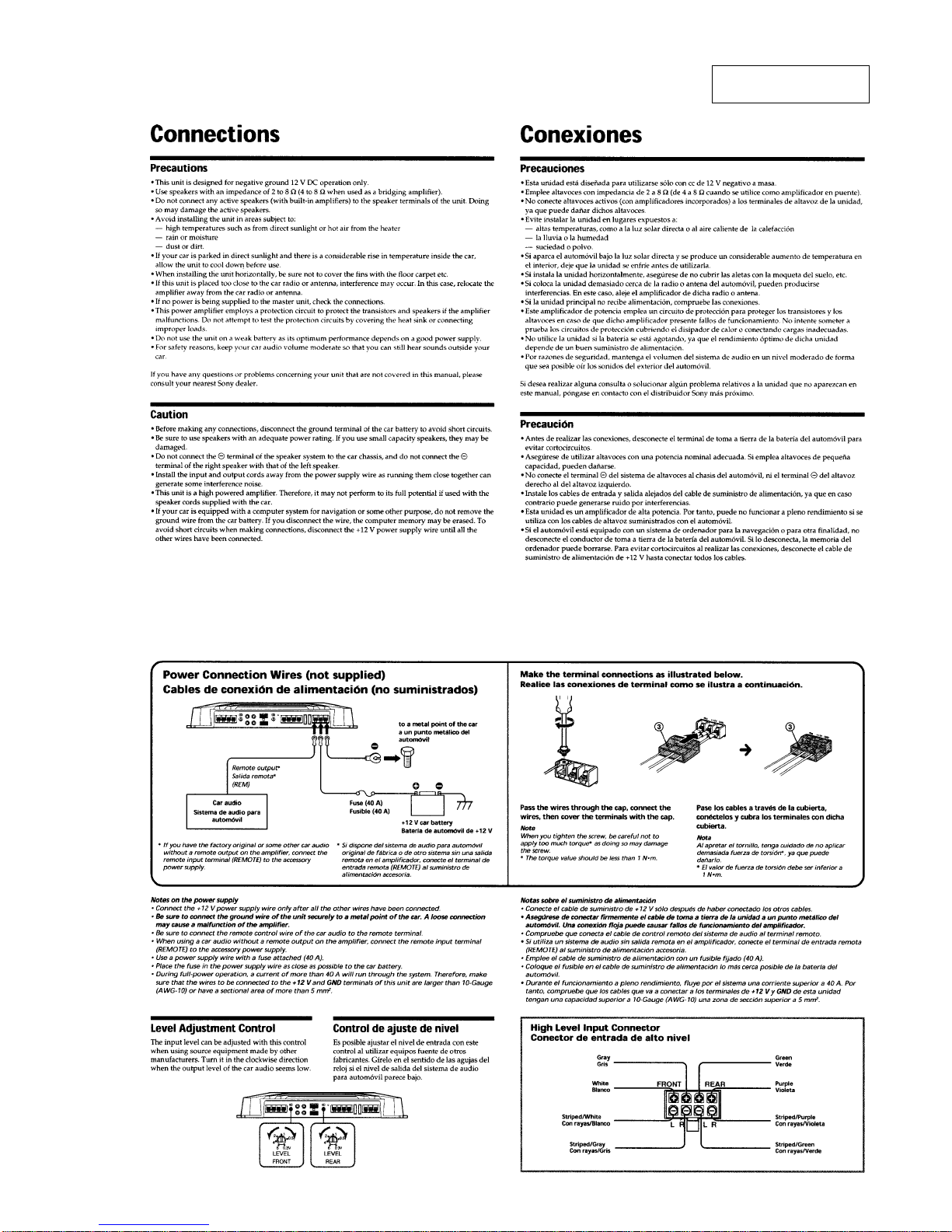

SECTION 1
GENERAL This section is extracted
from instruction manual.

4
XM-504Z

5
XM-504Z
SECTION 2
DISASSEMBLY
Note : This set can be disassemble according to the following sequence.
Note : Follow the disassembly procedure in the numerical order given.
2-1. BOTTOM PLATE
2-1. BOTTOM PLATE
(Page 5)
2-2. MAIN BOARD SECTION
(Page 6)
SET
2-3. MAIN BOARD
(Page 6)
3
bottom plate
1
three
screws
(+BTP 3
x
8)
2
three
screw
s
(+BTP 3
x
8)

6
XM-504Z

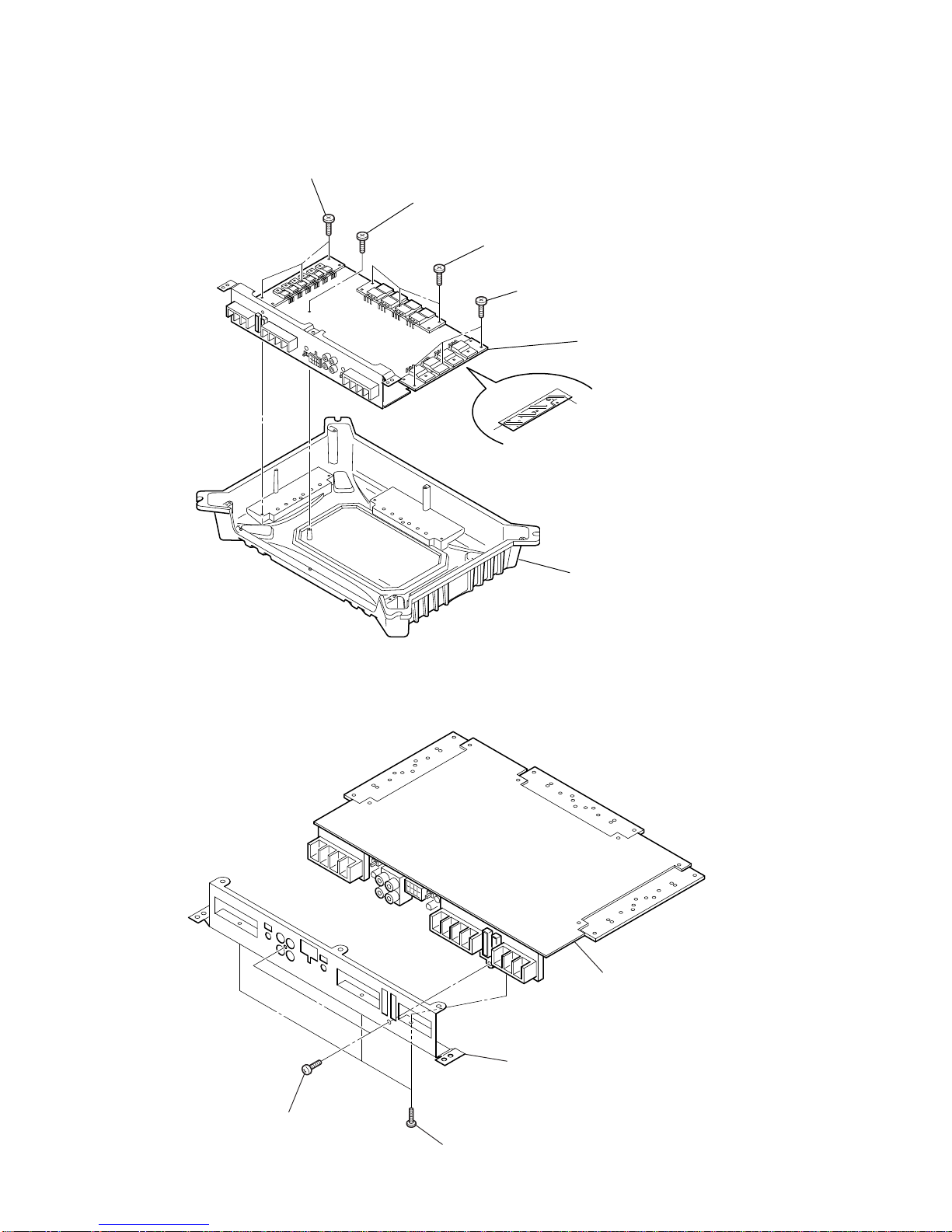

2-2. MAIN BOARD SECTION
2-3. MAIN BOARD
3
three
screws
(+BTP 3
x
8)
2
three
screws
(+BTP 3
x
8)
4
screw
(+BTP 3
x
8)
1
three
screws
(+BTP 3
x
8)
5
MAIN board section
heat sink (MAIN)
After unfastening the screw,
taping with the screw inserted
facilitates the work.
3
panel (front)
4
MAIN board
2
three
screws
(+BTP 3
x
8)
1
two
screws
(+BTP 3
x
8)

77
XM-504Z

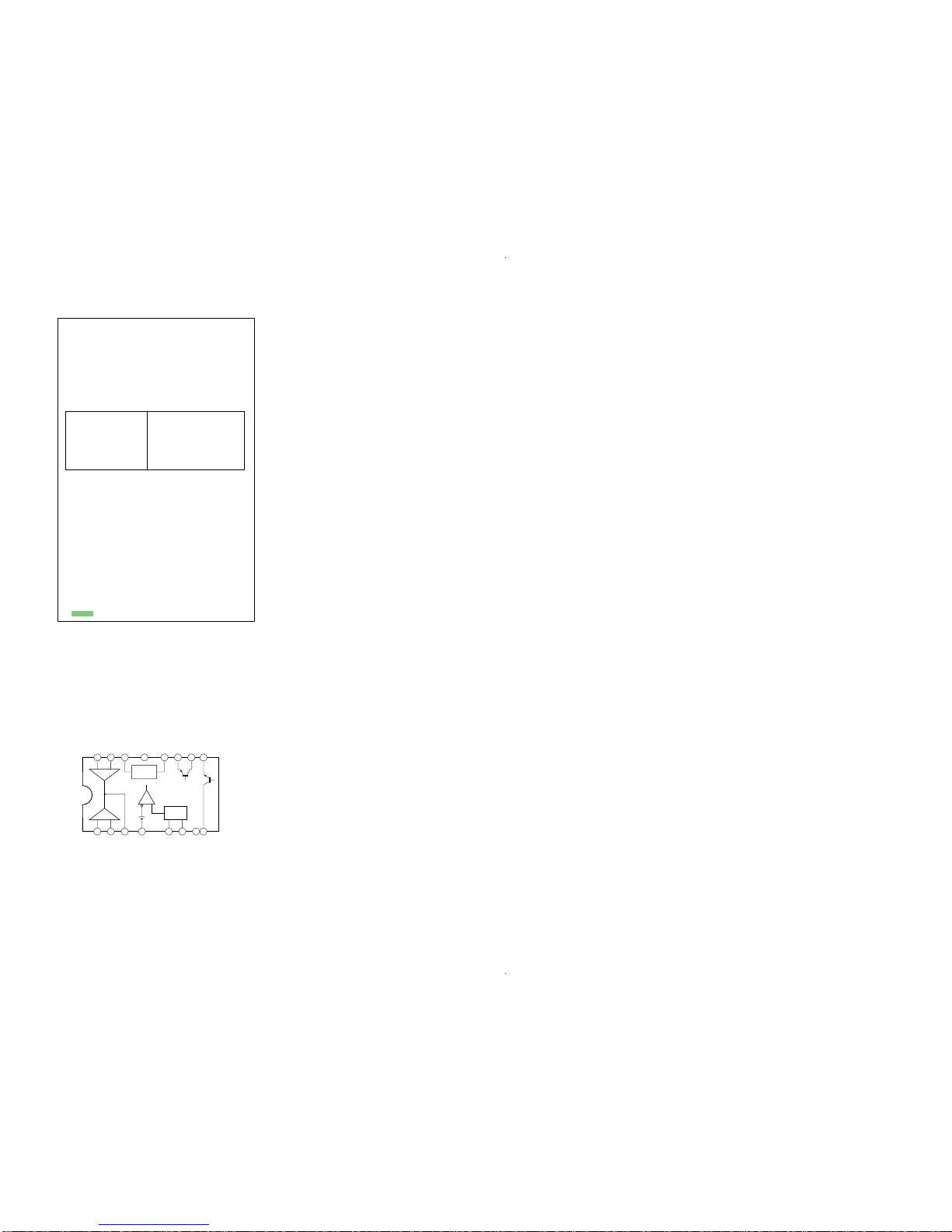

IC901 µPC494GS
16 15 14 13 12 11 10 9
1 2 3 4 5 6 7 8
OSC
REF. REG.
ERROR
ERROR
0.1V
3-1. IC BLOCK DIAGRAM
THIS NOTE IS COMMON FOR PRINTED WIRING
BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is
printed in each block.)
for schematic diagram:
•All capacitors are in µF unless otherwise noted. pF: µµF
50 WV or less are not indicated except for electrolytics
and tantalums.
•All resistors are in Ωand 1/4W or less unless otherwise
specified.
•A: B+ Line.
•B: B– Line.
•Powervoltage isdc 14.4Vandfed withregulated dcpower
supply from +12V and REM terminals.
•Voltage is dc with respect to ground under no-signal
condition.
•Voltagesaretaken witha VOM(Input impedance10 MΩ).
Voltage variations may be noted due to normal produc-
tion tolerances.
•Waveforms are taken with a oscilloscope.
Voltage variations may be noted due to normal produc-
tion tolerances.
•Circled numbers refer to waveforms.
•Signal path.
F: AUDIO
for printed wiring boards:
•: Pattern from the side which enables seeing.
Note:
The components identi-
fied by mark 0or dotted
linewith mark0are criti-
cal for safety.
Replace only with part
number specified.
Note:
Lescomposants identifiéspar
une marque 0sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro
spécifié.
SECTION 3
DIAGRAMS

88
XM-504Z
3-2. PRINTED WIRING BOARD • Refer to page 7 for Common Note on Printed Wiring Boards.
•Semiconductor Location
D101 E-4
D102 E-4
D201 E-5
D202 E-5
D301 E-7
D302 E-6
D401 E-8
D402 E-7
D801 F-5
D802 F-6
D803 B-13
D804 C-13
D805 D-9
D806 D-10
D807 A-12
D901 B-4
D902 F-9
D903 F-9
D904 G-10
IC801 G-5
IC802 G-6
IC803 G-4
IC804 G-7
IC805 G-4
IC806 G-8
IC901 E-10
IC902 F-8
LED901 I-8
Q101 F-4
Q102 E-4
Q103 E-4
Q104 E-5
Q105 E-4
Q106 E-2
Q107 E-2
Q108 D-5
Q109 D-4
Q110 F-1
Q111 E-1
Q112 D-2
Q201 F-4
Q202 E-5
Q203 E-6
Q204 E-5
Q205 E-5
Q206 C-2
Q207 C-2
Ref. No. Location Q208 D-5
Q209 D-5
Q210 B-1
Q211 C-1
Q212 B-3
Q301 F-6
Q302 F-6
Q303 F-7
Q304 E-7
Q305 E-6
Q306 B-6
Q307 B-6
Q308 E-7
Q309 E-6
Q310 A-7
Q311 A-6
Q312 B-7
Q401 F-7
Q402 F-7
Q403 F-8
Q404 E-8
Q405 E-7
Q406 B-9
Q407 B-9
Q408 E-8
Q409 E-7
Q410 A-9
Q411 A-8
Q412 B-10
Q801 F-5
Q802 G-3
Q803 H-3
Q804 G-3
Q805 F-8
Q806 F-9
Q807 D-10
Q808 E-10
Q901 E-9
Q902 E-10
Q903 H-8
Q904 F-9
Q905 F-10
Q906 G-10
Q907 G-10
Q908 D-12
Q909 E-12
Q910 E-13
Q911 E-13
Q912 D-13
Q913 C-13
Ref. No. Location
1
A
B
C
D
E
F
G
H
I
J
234567891011 12 13 14
LR
FRONT SPEAKER OUT (FRONT)
CN903
LR
REAR SPEAKER OUT
(L+R)
CN904
POWER/
PROTECTOR
-1 -7
-2 -8
LLRR
LED901
(L+R)
FRONT REAR
-1
L
-2
R
-3
L
-4
R
(REAR)
25A
F902
25A
F901
REM +12V GND
-2
-1
VR802
LEVEL
R163
R168
R154
R254
R151
R251
JR2
JR3
R366
JR10
R266
R802
C802
JR1
SW802SW801
VR801
LEVEL
R801
R172 R272
Q803
Q804
C155 C355 C455 C910
C912
C255
R803
R804
JR15
JR16
Q903
R401
R101
R201
R301 JR6
JR7
JR8
JR9
JR17
JR18
JR19
JR26
R934
JR30
R919
R472
R372
JR29
R933R932
JR27
JR21
JR22
JR25
R914
JR31 R815
R920
JR28
Q808
Q807
R926
R927
R814
R466
R921
JR20 JR23
JR24
JR33
R454
R354
R351
R451
JR32
JR4
JR5
R805
R166
R167
Q112
R268 JR13
R267
JR14
R368
R367
R468
R467
R165
Q107
Q106 Q206
D102
D202
C152
R160
R176
Q102
C2
B2 B1E
C1 C2
B2 B1E
C1 C2
B2 B1E
C1
C2
B2 B1E
C1 C2
B1 B2E
C1 C2
B2 B1E
C1 C2
B1 B2E
C1
C2
B1 B2E
C1
Q103 Q202 Q203
Q302 Q303 Q402 Q403
R162
C153 C253
R261
R109
C105 C107 R302
R209
C209
C212
C205 C207
C405 C407
R407
C305 C307
R409
IC804
IC901
IC806
IC802
C309
R309 C412
C312
R811
C452
R901
C902
R902
JR12
R903
R915
Q907
Q906
D903
Q904
Q805
D401
Q901
Q902
Q806
D902
C918
C903
R906
R913
R916
D904
C909
R918
R917
R909
R912
R910
R911
R922
R924
R925
R923
C916
D807
Q412
C915
Q908
JW143
JW144
JW145
C819
C821C822
C820
L801
JW146
JW147
JW148
Q909
R931R930
R929
R928
C911
TH903
C917
D806
C825
C824
D805
C901
C905
R371
R471
C812
C907
C904
R453
R905
R904
C202C302 C401
C402C201C301
C801 C803
C804
R208
R108
IC801
Q802
D802
Q301 Q401
Q201
C151
Q101
Q801
IC803
IC805
R161
R275R276R175
R260
Q109
Q105
Q104
Q205
Q204
D201
Q108 Q209 Q208
Q309
Q305 Q304 Q405
JW61
JW55
Q408
Q404
Q308 Q409
R159
R257
R255
R256 R258
R259
R357
R358
R359
R355
R356
R457
R458
R459
R455
R456
R462
R353
R452
C451
R352
R809
R360
C252
C352
JR11
R376 R375
C353
R361
R362
R476
R460
R475
C453
R461
IC902
4
3
1
2
R262
R153
R152
R252
R102
R104
R103
R105
R107
C112
C208
R202
R204
R203
R205
R207
R304
R303
R305
R307
R402 R406
C406
R306
C306
R404
R403
R405
C102
C805
R312
R412
R413
R313
JW112
JW29
JW30
JW22
JW159
JW47
JW27
JW41
JW40
JW28
JW44
JW42
JW43
JW45
JW46
JW32
JW48
JW19
JW18
JW12
JW17
JW16
JW13
JW7
JW5
JW8
JW6
JW15
JW14
JW20
JW21
JW31
JW156
JW26
JW25
JW24
JW23
JW116
JW117
JW118
JW119
JW128
C914
C913
JW154
JW153
JW140
JW138
JW139
JW137
JW134
JW131
JW130
JW129
L901
JW135
JW136
JW110
JW92
JW93
JW94
JW95
JW97 JW98
JW99JW87
JW86
JW152JW150
JW151
JW85 JW100
JW101
R469
R369
Q310Q311
EC B EC B EC B E
BCEBCE
CB
Q411 Q410
JW96
JW90
JW89
JW88
JW73 JW91
JW133
JW102
JW59
JW60
JW109
JW111
JW108
JW107
JW103
JW104
JW132
C826
C827
JW105
JW121
JW123
JW122
T901
JW106
JW157
JW74
JW113
JW114
JW115
R408
C410
R410
C409
R411
R308
C310
C351
C815
C211
C111
C308
C810
C251
C411
C311
C408
C908
C814
C906
C354
C154
C254
C454
R310
R311
C101
R213
R113
R111
R211
R212
R112
R110
R210
R171
R271C811
R810
R106
C106R206
C206
C109
C108
R806
C808
C809
R808
D801 R807
R253
R158
R157
R156
R155
R164 R177
R170
JW62
JW63
R269
R169
JW64JW49
JW33
JW34
JW35
JW36
JW1
JW2
JW11
JW9
C110
C210
JW10
JW155
JW3
C813
JW4
JW39
JW38
JW37
JW53
JW56
JW54
JW57
JW58
JW50
JW51
JW52
JW65
JW67
JW75 JW79
JW80
JW82
JW83
JW81
JW68 JW69 JW70 JW71
JW72
JW76
JW77
JW78 JW84
JW66
R264
TH901
R277
R270
E C B
B C E
E C B
E C B
E C B E C B
E C B E C B
E C B
B C E
B C E
BE
CQ905
E C B
E C B
E C B
E C B
E C B
E C B
E C B
D302 D301
D402
E C BE C B
D101
E C BE C B
B C E
B C E
B C E
B C E
R907
R908 TH902
R363
R365
R364
Q307
R464
Q312
Q407
Q406Q306
R470
R377
R463
R465
R477
C817C818
C823
R370
R265
Q207
Q212
Q210
Q211
Q110
Q111
B
C
E
B
C
E
E
C
B
B
E
C
B
C
E
B
C
E
D901
R263
41
916
81
58
41
58
41
58
41
58
41
58 41
58
JW158
JW142
JW141
D803D804Q913
A
K
A
K
A
K
S
D
G
Q912
S
D
G
Q910
S
D
G
Q911
S
D
G
ECB
ECB
JW127
JW124
JW120
JW126
JW125
JW149
1-861-860-
11
MAIN BOARD
-2
-1
-4
-3
-6
-5
-8
-7
OFF ON
SW802
LPF(80Hz)
OFF ON
SW801
HPF(80Hz)
-2-1 -2
-1
-2
-1
RG
CN901
INPUT
CN902
HIGH LEVEL INPUT

99
XM-504Z
3-3. SCHEMATIC DIAGRAM — AMP SECTION — • Refer to page 7 for Common Note on Schematic Diagrams.
R202
Q108
Q109
Q110
Q111
Q105
Q104
Q204
Q205
Q208
Q210
Q211
Q209
Q106
Q206
Q304
Q305
Q306
Q308
Q309
Q404
Q405
Q406
Q408
Q409
Q310
Q410
Q311
Q411
R402
CN901
C802
R802
C801R801
R803 C803
R804 C804
R102
R103
R101
R104
C201
C202
R201
R301
R401
IC801(1/2)
IC801(2/2)
IC802(1/2)
IC802(2/2)
C108 C109
R108 C111
C110
R109 R111 R110
R203
C205
R206C206
R207
C207
R209
C208
R208
C210
C211
R210R211
C112
VR801R112 R113
R151 R152
VR801R212 R213 R251
R252
R205
R204
R302
R303
R403
C301
C302
C401
C402
R304
R305
R405R404
C305
C306
R306
R307
C307
C808
C407
R407
C405
C815
C809
R308 R309
C308
C309
R310
C310
R311
R408 R409 R410 R411
C408 C410
C409
C311 R312 VR802 R313
C312
C411
R412
VR802 R413
R351 R352
R451
C412
Q103
R155 R158 R175 D101
R153 C153
C152
R161
R159
R162
C154
D102
R156
R176
R157
R154
R160
R163
R164
R165
R166
R167
R169
R168
R177
Q112
Q212
Q312
Q412
R170
Q203
R255
R258 R275 D201 R259
C252
C253
R253 R261
R262
R254
D202
R256
R276
R257 R260
C254
R263
R264
R265
Q207
Q107
R267
R269
R268
R277
R270
R355 R358 R375 D301
C352
C353
R353 R361
R362
R360
R359
C354
R363
R364
R365
Q307
R366
R367
R369
R368
R377
R370
Q403
R458 R475
R455
R457 R476
R456
D402
R454
R453
D302
D401 R459
R461
R462
R460
C452
C453
C454
R463
R464
Q407
R466
R467
R468
R469
R477
R470
CN903
R171
R271
R371
R471
R172
C255
R272
C355
R372
C455
R472
R806
CN901
CN901
CN902
C101
C102
R105
C106 R106
C105
C107
R107
C209
SW801
Q101
IC803(1/2)
IC805(1/2)
IC805(2/2)
IC803(2/2)
IC804(1/2)
SW802 IC806(1/2)
IC804(2/2)
IC806(2/2)
Q201
Q301
Q401
R452
R406
C406
C151
Q102
C155
C251
Q202
R266
C351
Q302
R357 R376
R356
R354
C451
Q402
Q303
CN904
C212
R465
(Page 10)

10 10
XM-504Z
3-4. SCHEMATIC DIAGRAM — POWER SECTION — • Refer to page 7 for IC Block Diagram and Common Note on Schematic Diagrams.
• Waveform
IC901 5
11V/DIV, 5µsec/DIV
20µsec
3.5Vp-p
(Page 9)
IC B/D
F901
Q910
IC902
L901
T901
LED901
TH902
R912
F902
C910
R919
C909
R918
R917 Q907
D904
R916
R934 C911
D903
R915
Q905
C918
Q801
D801
R808
D802
C810
R809
C904
R910
C905
R911
C906
C907
R909 TH903
R908
R907 TH901
D901
D902
R906
C903
C908
R905
R904
Q902
C901
R903
Q901
C902
R902
R901
C917
R805 C805
R928
R931
Q913
Q911
R920
R921
R926
R922
R923
R924
R927 R925
R929
R930 Q912
C912
C913
C914
C817
C818
C819
C821
C820
C822
C823
R814
R815
C824
C825
C826
C827
R810
C811 C813
R811
C812 C814
D807
R807
Q802
Q908
Q909
C915
C916
R932
R933
D803
D804
L801
D805
D806
Q808
Q807
Q805
Q806
Q803
Q804
CN904
R913
R914
Q906
Q904
IC901
Q903

11
XM-504Z
SECTION 4
EXPLODED VIEWS
NOTE:
•The mechanical parts with no reference
number in the exploded views are not supplied.
•Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
•Abbreviation
CND : Canadian model
•Color Indication of Appearance Parts
Example :
KNOB, BALANCE (WHITE) ... (RED)
Parts Color Cabinet’s Color
•Accessories are given in the last of this parts list.
The components identified by
mark 0or dotted line with mark
0are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0sont critiques pour
la sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
Ref. No. Part No. Description Remark
4-1. HEAT SINK (MAIN) SECTION
R
Ref. No. Part No. Description Remark
R
0F901 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A)
0F902 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A)
#1 7-685-546-14 SCREW +BTP 3X8 TYPE2 N-S
#1
#1
not supplied
MAIN board section
not supplied
#1
#1
#1
#1
F901
F902

12
XM-504Z
4-2. MAIN BOARD SECTION
Ref. No. Part No. Description RemarkRef. No. Part No. Description Remark
#2
not supplied not supplied
not supplied
#1
#3
#3
#3
#4
#4
#4
52
53
54
54
51
51 A-3283-674-A MAIN BOARD, COMPLETE
52 3-263-893-01 PANEL (FRONT) (US,CND,E,MX)
52 3-263-893-11 PANEL (FRONT) (AEP,UK)
53 3-266-086-01 COVER (LED)
54 3-912-431-01 SCREW (+–P)
#1 7-685-546-14 SCREW +BTP 3X8 TYPE2 N-S
#2 7-685-546-19 SCREW +BTP 3X8 TYPE2 N-S
#3 7-682-948-01 SCREW +PSW 3X8
#4 7-682-648-09 SCREW +PS 3X8

13
XM-504Z
SECTION 5
ELECTRICAL PARTS LIST
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
NOTE:
•Due to standardization, replacements in
the parts list may be different from the
parts specified in the diagrams or the
components used on the set.
•RESISTORS
All resistors are in ohms.
METAL:Metal-film resistor.
METAL OXIDE: Metal oxide-film resistor.
F:nonflammable
•Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
•SEMICONDUCTORS
In each case, u : µ, for example:
uA.. : µA.. uPA.. : µPA..
uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD..
•CAPACITORS
uF : µF
•COILS
uH : µH
A-3283-674-A MAIN BOARD, COMPLETE
*********************
3-266-086-01 COVER (LED)
3-912-431-01 SCREW (+–P)
7-682-648-09 SCREW +PS 3X8
7-682-948-01 SCREW +PSW 3X8
7-685-146-14 SCREW +P 3X8 TYPE2 NON-SLIT
< CAPACITOR >
C101 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C102 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C105 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C106 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C107 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C108 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C109 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C110 1-126-933-11 ELECT 100uF 20% 16V
C111 1-126-963-11 ELECT 4.7uF 20% 50V
C112 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C151 1-126-947-11 ELECT 47uF 20% 25V
C152 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C153 1-163-235-11 CERAMIC CHIP 22PF 5% 50V
C154 1-126-960-11 ELECT 1uF 20% 50V
C155 1-104-760-11 MYLAR 0.047uF 10% 50V
C201 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C202 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C205 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C206 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C207 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C208 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C209 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C210 1-126-933-11 ELECT 100uF 20% 16V
C211 1-126-963-11 ELECT 4.7uF 20% 50V
C212 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C251 1-126-947-11 ELECT 47uF 20% 25V
C252 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C253 1-163-235-11 CERAMIC CHIP 22PF 5% 50V
C254 1-126-960-11 ELECT 1uF 20% 50V
C255 1-104-760-11 MYLAR 0.047uF 10% 50V
C301 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C302 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C305 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C306 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C307 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C308 1-126-960-11 ELECT 1uF 20% 50V
C309 1-107-823-11 CERAMIC CHIP 0.47uF 10% 16V
C310 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C311 1-126-933-11 ELECT 100uF 20% 16V
C312 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C351 1-126-947-11 ELECT 47uF 20% 25V
C352 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C353 1-163-235-11 CERAMIC CHIP 22PF 5% 50V
C354 1-126-960-11 ELECT 1uF 20% 50V
C355 1-104-760-11 MYLAR 0.047uF 10% 50V
C401 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C402 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C405 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C406 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C407 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C408 1-126-960-11 ELECT 1uF 20% 50V
C409 1-107-823-11 CERAMIC CHIP 0.47uF 10% 16V
C410 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C411 1-126-933-11 ELECT 100uF 20% 16V
C412 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C451 1-126-947-11 ELECT 47uF 20% 25V
C452 1-163-243-11 CERAMIC CHIP 47PF 5% 50V
C453 1-163-235-11 CERAMIC CHIP 22PF 5% 50V
C454 1-126-960-11 ELECT 1uF 20% 50V
C455 1-104-760-11 MYLAR 0.047uF 10% 50V
C801 1-115-340-11 CERAMIC CHIP 0.22uF 10% 25V
C802 1-126-934-11 ELECT 220uF 20% 16V
C803 1-115-340-11 CERAMIC CHIP 0.22uF 10% 25V
C804 1-115-340-11 CERAMIC CHIP 0.22uF 10% 25V
C805 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C808 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C809 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C810 1-126-965-11 ELECT 22uF 20% 50V
C811 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C812 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C813 1-104-655-11 ELECT 470uF 20% 6.3V
C814 1-104-655-11 ELECT 470uF 20% 6.3V
C815 1-126-933-11 ELECT 100uF 20% 16V
C817 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C818 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C819 1-165-949-11 ELECT 1500uF 35V
C820 1-165-949-11 ELECT 1500uF 35V
C821 1-165-949-11 ELECT 1500uF 35V
C822 1-165-949-11 ELECT 1500uF 35V
C823 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
The components identified by
mark 0or dotted line with mark
0are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0sont critiques pour
la sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
When indicating parts by reference
number, please include the board.
MAIN
•Abbreviation
CND : Canadian model

14
XM-504Z
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
C824 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C825 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C826 1-126-933-11 ELECT 100uF 20% 16V
C827 1-126-933-11 ELECT 100uF 20% 16V
C901 1-127-573-11 CERAMIC CHIP 1uF 10% 16V
C902 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C903 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C904 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C905 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C906 1-126-933-11 ELECT 100uF 20% 16V
C907 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C908 1-126-933-11 ELECT 100uF 20% 16V
C909 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C910 1-137-380-11 MYLAR 0.47uF 5% 50V
C911 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C912 1-137-374-11 MYLAR 0.047uF 5% 50V
C913 1-131-731-11 ELECT 2200uF 20% 16V
C914 1-131-731-11 ELECT 2200uF 20% 16V
C915 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C916 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C917 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C918 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
< JACK >
CN901 1-779-078-21 JACK, PIN 4P (INPUT (FRONT/REAR))
< CONNECTOR >
CN902 1-580-283-11 PIN, CONNECTOR (PC BOARD) 8P
(HIGH LEVEL INPUT)
< TERMINAL BOARD >
CN903 1-780-132-11 TERMINAL BOARD (4P) (FRONT SPEAKER OUT)
CN904 1-780-134-11 TERMINAL BOARD (4P+3P+FUSE) (REM,+12V,
GND,REAR SPEAKER OUT,25A)
< DIODE >
D101 8-719-801-78 DIODE 1SS184
D102 8-719-801-78 DIODE 1SS184
D201 8-719-801-78 DIODE 1SS184
D202 8-719-801-78 DIODE 1SS184
D301 8-719-801-78 DIODE 1SS184
D302 8-719-801-78 DIODE 1SS184
D401 8-719-801-78 DIODE 1SS184
D402 8-719-801-78 DIODE 1SS184
D801 8-719-025-34 DIODE 02CZ6.8-TE85L
D802 8-719-801-78 DIODE 1SS184
D803 6-500-209-01 DIODE FCH08A15
D804 6-500-210-01 DIODE FRH08A15
D805 8-719-025-48 DIODE 02CZ13-TE85L
D806 8-719-025-49 DIODE 02CZ15-TE85L
D807 8-719-801-78 DIODE 1SS184
D901 8-719-801-78 DIODE 1SS184
D902 8-719-801-78 DIODE 1SS184
D903 8-719-801-78 DIODE 1SS184
D904 8-719-025-50 DIODE 02CZ16-TE85L
< IC >
IC801 8-759-710-28 IC NJM4565M-A
IC802 8-759-710-28 IC NJM4565M-A
IC803 8-759-710-28 IC NJM4565M-A
IC804 8-759-710-28 IC NJM4565M-A
IC805 8-759-710-28 IC NJM4565M-A
IC806 8-759-710-28 IC NJM4565M-A
IC901 8-759-144-88 IC uPC494GS
< PHOTO COUPLER >
IC902 8-719-156-72 PHOTO COUPLER PS2501-1-K
< JUMPER RESISTOR >
JR1 1-216-296-11 SHORT CHIP 0
JR2 1-216-296-11 SHORT CHIP 0
JR3 1-216-296-11 SHORT CHIP 0
JR4 1-216-296-11 SHORT CHIP 0
JR5 1-216-296-11 SHORT CHIP 0
JR6 1-216-296-11 SHORT CHIP 0
JR7 1-216-296-11 SHORT CHIP 0
JR8 1-216-296-11 SHORT CHIP 0
JR9 1-216-296-11 SHORT CHIP 0
JR10 1-216-296-11 SHORT CHIP 0
JR11 1-216-295-11 SHORT CHIP 0
JR12 1-216-295-11 SHORT CHIP 0
JR13 1-216-296-11 SHORT CHIP 0
JR14 1-216-296-11 SHORT CHIP 0
JR15 1-216-296-11 SHORT CHIP 0
JR16 1-216-296-11 SHORT CHIP 0
JR17 1-216-296-11 SHORT CHIP 0
JR18 1-216-296-11 SHORT CHIP 0
JR19 1-216-296-11 SHORT CHIP 0
JR20 1-216-296-11 SHORT CHIP 0
JR21 1-216-296-11 SHORT CHIP 0
JR22 1-216-296-11 SHORT CHIP 0
JR23 1-216-296-11 SHORT CHIP 0
JR24 1-216-296-11 SHORT CHIP 0
JR25 1-216-296-11 SHORT CHIP 0
JR26 1-216-296-11 SHORT CHIP 0
JR27 1-216-296-11 SHORT CHIP 0
JR28 1-216-296-11 SHORT CHIP 0
JR29 1-216-296-11 SHORT CHIP 0
JR30 1-216-296-11 SHORT CHIP 0
JR31 1-216-296-11 SHORT CHIP 0
JR32 1-216-296-11 SHORT CHIP 0
JR33 1-216-296-11 SHORT CHIP 0
< COIL >
L801 1-410-396-41 INDUCTOR, FERRITE BEAD 0.45uH
L901 1-411-756-11 INDUCTOR
< DIODE >
LED901 8-719-076-62 LED GL5ED60 (POWER/PROTECTOR)
< TRANSISTOR >
Q101 8-729-202-38 TRANSISTOR 2SC3326N-A
MAIN

15
XM-504Z
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
Q102 8-729-232-66 TRANSISTOR 2SA1618Y
Q103 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L
Q104 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q105 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
Q106 8-729-902-11 TRANSISTOR 2SC2021-Q
Q107 8-729-230-46 TRANSISTOR 2SA1162-YG
Q108 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6)
Q109 8-729-232-32 TRANSISTOR 2SA965
Q110 8-729-024-79 TRANSISTOR 2SC5100-P
Q111 8-729-024-76 TRANSISTOR 2SA1908-P
Q112 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q201 8-729-202-38 TRANSISTOR 2SC3326N-A
Q202 8-729-232-66 TRANSISTOR 2SA1618Y
Q203 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L
Q204 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q205 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
Q206 8-729-902-11 TRANSISTOR 2SC2021-Q
Q207 8-729-230-46 TRANSISTOR 2SA1162-YG
Q208 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6)
Q209 8-729-232-32 TRANSISTOR 2SA965
Q210 8-729-024-79 TRANSISTOR 2SC5100-P
Q211 8-729-024-76 TRANSISTOR 2SA1908-P
Q212 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q301 8-729-202-38 TRANSISTOR 2SC3326N-A
Q302 8-729-232-66 TRANSISTOR 2SA1618Y
Q303 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L
Q304 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q305 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
Q306 8-729-902-11 TRANSISTOR 2SC2021-Q
Q307 8-729-230-46 TRANSISTOR 2SA1162-YG
Q308 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6)
Q309 8-729-232-32 TRANSISTOR 2SA965
Q310 8-729-024-79 TRANSISTOR 2SC5100-P
Q311 8-729-024-76 TRANSISTOR 2SA1908-P
Q312 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q401 8-729-202-38 TRANSISTOR 2SC3326N-A
Q402 8-729-232-66 TRANSISTOR 2SA1618Y
Q403 8-729-014-86 TRANSISTOR 2SC4207-YGR-TE85L
Q404 8-729-140-82 TRANSISTOR 2SA988-PAFAEA
Q405 8-729-140-84 TRANSISTOR 2SC1841-PAFAEA
Q406 8-729-902-11 TRANSISTOR 2SC2021-Q
Q407 8-729-230-46 TRANSISTOR 2SA1162-YG
Q408 8-729-020-80 TRANSISTOR 2SC2235-O/Y(TPE6)
Q409 8-729-232-32 TRANSISTOR 2SA965
Q410 8-729-024-79 TRANSISTOR 2SC5100-P
Q411 8-729-024-76 TRANSISTOR 2SA1908-P
Q412 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q801 8-729-901-04 TRANSISTOR DTA114EK
Q802 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q803 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q804 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q805 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q806 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q807 8-729-209-15 TRANSISTOR 2SD2012
Q808 8-729-209-60 TRANSISTOR 2SB1375
Q901 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q902 8-729-027-38 TRANSISTOR DTA144EKA-T146
Q903 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q904 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q905 8-729-106-60 TRANSISTOR 2SB1115A
Q906 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q907 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q908 8-729-202-38 TRANSISTOR 2SC3326N-A
Q909 8-729-202-38 TRANSISTOR 2SC3326N-A
Q910 6-550-341-01 FET FKV550N
Q911 6-550-341-01 FET FKV550N
Q912 6-550-341-01 FET FKV550N
Q913 6-550-341-01 FET FKV550N
< RESISTOR >
R101 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R102 1-216-081-00 METAL CHIP 22K 5% 1/10W
R103 1-216-081-00 METAL CHIP 22K 5% 1/10W
R104 1-216-097-11 RES-CHIP 100K 5% 1/10W
R105 1-216-097-11 RES-CHIP 100K 5% 1/10W
R106 1-216-077-11 RES-CHIP 15K 5% 1/10W
R107 1-216-077-11 RES-CHIP 15K 5% 1/10W
R108 1-216-077-11 RES-CHIP 15K 5% 1/10W
R109 1-216-084-00 METAL CHIP 30K 5% 1/10W
R110 1-216-073-00 RES-CHIP 10K 5% 1/10W
R111 1-216-073-00 RES-CHIP 10K 5% 1/10W
R112 1-216-045-00 METAL CHIP 680 5% 1/10W
R113 1-216-069-00 METAL CHIP 6.8K 5% 1/10W
R151 1-216-222-00 RES-CHIP 10K 5% 1/8W
R152 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R153 1-216-057-00 METAL CHIP 2.2K 5% 1/10W
R154 1-216-222-00 RES-CHIP 10K 5% 1/8W
R155 1-216-085-11 RES-CHIP 33K 5% 1/10W
R156 1-216-085-11 RES-CHIP 33K 5% 1/10W
R157 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R158 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R159 1-216-025-11 RES-CHIP 100 5% 1/10W
R160 1-216-025-11 RES-CHIP 100 5% 1/10W
R161 1-216-097-11 RES-CHIP 100K 5% 1/10W
R162 1-216-097-11 RES-CHIP 100K 5% 1/10W
R163 1-216-045-00 METAL CHIP 680 5% 1/10W
R164 1-216-033-00 METAL CHIP 220 5% 1/10W
R165 1-216-073-00 RES-CHIP 10K 5% 1/10W
R166 1-216-182-00 RES-CHIP 220 5% 1/8W
R167 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R168 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R169 1-205-991-11 METAL 0.1X2 10% 5W F
R170 1-216-073-00 RES-CHIP 10K 5% 1/10W
R171 1-216-089-11 RES-CHIP 47K 5% 1/10W
R172 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R175 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R176 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R177 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R201 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R202 1-216-081-00 METAL CHIP 22K 5% 1/10W
R203 1-216-081-00 METAL CHIP 22K 5% 1/10W
R204 1-216-097-11 RES-CHIP 100K 5% 1/10W
R205 1-216-097-11 RES-CHIP 100K 5% 1/10W
R206 1-216-077-11 RES-CHIP 15K 5% 1/10W
R207 1-216-077-11 RES-CHIP 15K 5% 1/10W
R208 1-216-077-11 RES-CHIP 15K 5% 1/10W
MAIN

16
XM-504Z
Ref. No. Part No. Description Remark
R209 1-216-084-00 METAL CHIP 30K 5% 1/10W
R210 1-216-073-00 RES-CHIP 10K 5% 1/10W
R211 1-216-073-00 RES-CHIP 10K 5% 1/10W
R212 1-216-045-00 METAL CHIP 680 5% 1/10W
R213 1-216-069-00 METAL CHIP 6.8K 5% 1/10W
R251 1-216-222-00 RES-CHIP 10K 5% 1/8W
R252 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R253 1-216-057-00 METAL CHIP 2.2K 5% 1/10W
R254 1-216-222-00 RES-CHIP 10K 5% 1/8W
R255 1-216-085-11 RES-CHIP 33K 5% 1/10W
R256 1-216-085-11 RES-CHIP 33K 5% 1/10W
R257 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R258 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R259 1-216-025-11 RES-CHIP 100 5% 1/10W
R260 1-216-025-11 RES-CHIP 100 5% 1/10W
R261 1-216-097-11 RES-CHIP 100K 5% 1/10W
R262 1-216-097-11 RES-CHIP 100K 5% 1/10W
R263 1-216-045-00 METAL CHIP 680 5% 1/10W
R264 1-216-033-00 METAL CHIP 220 5% 1/10W
R265 1-216-073-00 RES-CHIP 10K 5% 1/10W
R266 1-216-182-00 RES-CHIP 220 5% 1/8W
R267 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R268 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R269 1-205-991-11 METAL 0.1X2 10% 5W F
R270 1-216-073-00 RES-CHIP 10K 5% 1/10W
R271 1-216-089-11 RES-CHIP 47K 5% 1/10W
R272 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R275 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R276 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R277 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R301 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R302 1-216-081-00 METAL CHIP 22K 5% 1/10W
R303 1-216-081-00 METAL CHIP 22K 5% 1/10W
R304 1-216-097-11 RES-CHIP 100K 5% 1/10W
R305 1-216-097-11 RES-CHIP 100K 5% 1/10W
R306 1-216-077-11 RES-CHIP 15K 5% 1/10W
R307 1-216-077-11 RES-CHIP 15K 5% 1/10W
R308 1-216-055-00 METAL CHIP 1.8K 5% 1/10W
R309 1-216-084-00 METAL CHIP 30K 5% 1/10W
R310 1-216-073-00 RES-CHIP 10K 5% 1/10W
R311 1-216-055-00 METAL CHIP 1.8K 5% 1/10W
R312 1-216-045-00 METAL CHIP 680 5% 1/10W
R313 1-216-069-00 METAL CHIP 6.8K 5% 1/10W
R351 1-216-222-00 RES-CHIP 10K 5% 1/8W
R352 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R353 1-216-057-00 METAL CHIP 2.2K 5% 1/10W
R354 1-216-222-00 RES-CHIP 10K 5% 1/8W
R355 1-216-085-11 RES-CHIP 33K 5% 1/10W
R356 1-216-085-11 RES-CHIP 33K 5% 1/10W
R357 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R358 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R359 1-216-025-11 RES-CHIP 100 5% 1/10W
R360 1-216-025-11 RES-CHIP 100 5% 1/10W
R361 1-216-097-11 RES-CHIP 100K 5% 1/10W
R362 1-216-097-11 RES-CHIP 100K 5% 1/10W
R363 1-216-045-00 METAL CHIP 680 5% 1/10W
R364 1-216-033-00 METAL CHIP 220 5% 1/10W
R365 1-216-073-00 RES-CHIP 10K 5% 1/10W
MAIN
Ref. No. Part No. Description Remark
R366 1-216-182-00 RES-CHIP 220 5% 1/8W
R367 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R368 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R369 1-205-991-11 METAL 0.1X2 10% 5W F
R370 1-216-073-00 RES-CHIP 10K 5% 1/10W
R371 1-216-089-11 RES-CHIP 47K 5% 1/10W
R372 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R375 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R376 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R377 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R401 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R402 1-216-081-00 METAL CHIP 22K 5% 1/10W
R403 1-216-081-00 METAL CHIP 22K 5% 1/10W
R404 1-216-097-11 RES-CHIP 100K 5% 1/10W
R405 1-216-097-11 RES-CHIP 100K 5% 1/10W
R406 1-216-077-11 RES-CHIP 15K 5% 1/10W
R407 1-216-077-11 RES-CHIP 15K 5% 1/10W
R408 1-216-055-00 METAL CHIP 1.8K 5% 1/10W
R409 1-216-084-00 METAL CHIP 30K 5% 1/10W
R410 1-216-073-00 RES-CHIP 10K 5% 1/10W
R411 1-216-055-00 METAL CHIP 1.8K 5% 1/10W
R412 1-216-045-00 METAL CHIP 680 5% 1/10W
R413 1-216-069-00 METAL CHIP 6.8K 5% 1/10W
R451 1-216-222-00 RES-CHIP 10K 5% 1/8W
R452 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R453 1-216-057-00 METAL CHIP 2.2K 5% 1/10W
R454 1-216-222-00 RES-CHIP 10K 5% 1/8W
R455 1-216-085-11 RES-CHIP 33K 5% 1/10W
R456 1-216-085-11 RES-CHIP 33K 5% 1/10W
R457 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R458 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R459 1-216-025-11 RES-CHIP 100 5% 1/10W
R460 1-216-025-11 RES-CHIP 100 5% 1/10W
R461 1-216-097-11 RES-CHIP 100K 5% 1/10W
R462 1-216-097-11 RES-CHIP 100K 5% 1/10W
R463 1-216-045-00 METAL CHIP 680 5% 1/10W
R464 1-216-033-00 METAL CHIP 220 5% 1/10W
R465 1-216-073-00 RES-CHIP 10K 5% 1/10W
R466 1-216-182-00 RES-CHIP 220 5% 1/8W
R467 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R468 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R469 1-205-991-11 METAL 0.1X2 10% 5W F
R470 1-216-073-00 RES-CHIP 10K 5% 1/10W
R471 1-216-089-11 RES-CHIP 47K 5% 1/10W
R472 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R475 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R476 1-216-053-00 METAL CHIP 1.5K 5% 1/10W
R477 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R801 1-216-198-11 RES-CHIP 1K 5% 1/8W
R802 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R803 1-216-198-11 RES-CHIP 1K 5% 1/8W
R804 1-216-198-11 RES-CHIP 1K 5% 1/8W
R805 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R806 1-208-291-11 RES-CHIP 4.7M 5% 1/10W
R807 1-216-097-11 RES-CHIP 100K 5% 1/10W
R808 1-216-097-11 RES-CHIP 100K 5% 1/10W
R809 1-216-222-00 RES-CHIP 10K 5% 1/8W
R810 1-216-049-11 RES-CHIP 1K 5% 1/10W

17
XM-504Z
MAIN
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
R811 1-216-049-11 RES-CHIP 1K 5% 1/10W
R814 1-216-210-00 RES-CHIP 3.3K 5% 1/8W
R815 1-216-210-00 RES-CHIP 3.3K 5% 1/8W
R901 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R902 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R903 1-216-089-11 RES-CHIP 47K 5% 1/10W
R904 1-216-033-00 METAL CHIP 220 5% 1/10W
R905 1-216-041-00 METAL CHIP 470 5% 1/10W
R906 1-216-073-00 RES-CHIP 10K 5% 1/10W
R907 1-216-049-11 RES-CHIP 1K 5% 1/10W
R908 1-216-049-11 RES-CHIP 1K 5% 1/10W
R909 1-216-041-00 METAL CHIP 470 5% 1/10W
R910 1-216-069-00 METAL CHIP 6.8K 5% 1/10W
R911 1-216-081-00 METAL CHIP 22K 5% 1/10W
R912 1-216-097-11 RES-CHIP 100K 5% 1/10W
R913 1-216-065-00 RES-CHIP 4.7K 5% 1/10W
R914 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R915 1-216-035-00 METAL CHIP 270 5% 1/10W
R916 1-216-049-11 RES-CHIP 1K 5% 1/10W
R917 1-216-073-00 RES-CHIP 10K 5% 1/10W
R918 1-216-073-00 RES-CHIP 10K 5% 1/10W
R919 1-216-222-00 RES-CHIP 10K 5% 1/8W
R920 1-216-190-00 RES-CHIP 470 5% 1/8W
R921 1-216-190-00 RES-CHIP 470 5% 1/8W
R922 1-216-049-11 RES-CHIP 1K 5% 1/10W
R923 1-216-049-11 RES-CHIP 1K 5% 1/10W
R924 1-216-049-11 RES-CHIP 1K 5% 1/10W
R925 1-216-049-11 RES-CHIP 1K 5% 1/10W
R926 1-216-158-00 RES-CHIP 22 5% 1/8W
R927 1-216-158-00 RES-CHIP 22 5% 1/8W
R928 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R929 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R930 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R931 1-216-134-00 METAL CHIP 2.2 5% 1/8W
R932 1-216-150-00 RES-CHIP 10 5% 1/8W
R933 1-216-150-00 RES-CHIP 10 5% 1/8W
R934 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
< SWITCH >
SW801 1-571-478-11 SWITCH, SLIDE (HPF(80Hz) (FRONT))
SW802 1-571-478-11 SWITCH, SLIDE (LPF(80Hz) (REAR))
< TRANSFORMER >
T901 1-443-277-11 TRANSFORMER, DC-DC CONVERTER
< THERMISTOR (POSITIVE) >
TH901 1-810-506-11 THERMISTOR NTH5G39B223K01
TH902 1-810-506-11 THERMISTOR NTH5G39B223K01
TH903 1-810-506-11 THERMISTOR NTH5G39B223K01
< VARIABLE RESISTOR >
VR801 1-225-459-11 RES, VAR, CARBON 10KX2 (LEVEL (FRONT))
VR802 1-225-459-11 RES, VAR, CARBON 10KX2 (LEVEL (REAR))
*************************************************************
MISCELLANEOUS
***************
0F901 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A)
0F902 1-576-256-11 FUSE (BLADE TYPE) (AUTO FUSE) (25A)
*************************************************************
ACCESSORIES
************
3-263-283-11 MANUAL, INSTRUCTION (ENGLISH,SPANISH)
(US,CND)
3-263-283-21 MANUAL, INSTRUCTION (ENGLISH,SPANISH,
TRADITIONAL CHINESE)
(AEP,UK,E,MX)
3-263-283-31 MANUAL, INSTRUCTION (GERMAN,FRENCH,
ITALIAN) (AEP,UK)
3-263-283-41 MANUAL, INSTRUCTION (DUTCH,RUSSIAN,
SWEDISH) (AEP,UK)
3-263-283-51 MANUAL, INSTRUCTION (GREEK,POLISH,
PORTUGUESE) (AEP,UK)
*************************************************************
PARTS FOR INSTALLATION AND CONNECTIONS
***************************************
101 3-367-410-01 SCREW (DIA.5X15), TAPPING
(MOUNTING SCREW)
102 1-823-952-11 CORD (WITH CONNECTOR) 8P (0.2m)
103 3-263-276-01 COVER (POWER)
The components identified by
mark 0or dotted line with mark
0are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0sont critiques pour la
sécurité.
Neles remplacer quepar une piéce
portant le numéro spécifié.
102101 103

18
XM-504Z
REVISION HISTORY
Clicking the version allows you to jump to the revised page.
Also, clicking the version at the upper right on the revised page allows you to jump to the next revised
page.
Ver. Date Description of Revision
1.0 2004. 01 New
Other manuals for XM-504Z - Stereo Power Amplifier
5
Table of contents
Other Sony Amplifier manuals

Sony
Sony XM-GTR2022 User manual

Sony
Sony TA-N731 User manual

Sony
Sony XM-SD22X User manual

Sony
Sony XM-2200GTX Operating & Mounting User manual

Sony
Sony TA-K800AV User manual

Sony
Sony TA-VE810G User manual

Sony
Sony PHA-3 Reference guide

Sony
Sony SRF-MQ11 - Walkman Digital Tuning FM Ear Clip Headphone... User manual

Sony
Sony TA-AV411 User manual

Sony
Sony XM-GTR2022 User manual
