Sony AC-DN10 User manual

AC ADAPTOR
AC-DN10
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り
扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必
ず保管してください。
OPERATION MANUAL
[Japanese/English/French/German/Italian/Spanish/Chinese]
1st Edition (Revised 8)

ソニー製品は安全に十分に配慮して設計されています。しか
し、電気製品はすべて、まちがった 使 い かたをすると、火災や
感電などにより死亡や大けがなど人身事故につながることがあ
り、危 険 です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
2（ J ）〜 5（ J ）ペ ージの注意事項をよくお読みください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施するこ
とを お す す めします 。点検の内容や費用については、ソニーの
サービス担当者または営業担当者にご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
,1AC電源コードや DC 接
続コードを抜く。
2ソニーのサービス担当
者、または営業担当者
に修理を依頼する。
,すぐに A C 電 源コードや DC
接続コードを抜き、消火す
る。
•異常な音、にお
い、煙が出たら
•落下させたら
炎が出たら
警告表示の意味
このオペレーションマ
ニュアルおよび製品で
は、次のような表示をし
ています。表示の内容を
よく理解してから本文を
お読みください。
この表示の注意事項を守
らないと、火災や感電な
どにより死亡や大けがな
ど人身事故につながるこ
とがあります。
この表示の注意事項を
守らないと、感電やそ
の他の事故によりけが
をしたり周辺の物品に
損害を与えたりするこ
とがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
安全のために
日本語

1
（J）
日
本
語
目次
..............................................................................2(J)
..............................................................................4(J)
その他の安全上のご注意 ....................................................5(J)
電池のリサイクルについて ................................................5(J)
概要 ....................................................................................6(J)
各部の名称と働き...............................................................7(J)
接続 ....................................................................................9(J)
接続できる機器 ........................................................................ 9(J)
電源コードの接続 ................................................................... 10(J)
カムコーダー等への取り付け ................................................. 11(J)
充電のしかた ................................................................... 12(J)
使用上のご注意 ............................................................... 15(J)
主な仕様 .......................................................................... 16(J)

2
（J）
下記の注意を守らないと、火災や感電により
死亡や大けがにつながることがあります。
<Reg.HL1.cont>
下記の注意を守らないと、 火災 や 感電 により
死亡 や 大けが につながることがあります。
外装を外さない、改造しない
外装を外したり、改造したりすると、感 電 の 原 因となります。
内部の調整や設定及び点検を行う必要があるときは、必ずサービストレー
ニングを受けた技術者にご依 頼ください。
雨の当たる場所や、油煙、湯気、湿気、ほこりの多
い場所では使用しない
上記のような場所やこの取扱説明書に記されている使用条件以外の環境
に設置すると、火災や感電の原因となることが あります 。
コード類は正しく配置する
電源コードや接続ケーブルは、足に引っかけると本機の落下や転倒などに
よりけ が の 原因となることがあります 。
充分注意して接続・配置してください。
指定のバッテリーパック以外の充電には使用しない
取扱説明書に指定されているバッテリーパック以外のものを充電 すると、
火災や感電の原因となります。
直射日光の当たる場所や熱器具の近くに設置・保管
しない
内部の温度が上がり、火災や故障の原因となることがあります。
真夏の、窓を閉め切った自動車内では50℃を超えることがありますので、
ご注意ください。

3
（J）
下記の注意を守らないと、 火災 や 感電 により
死亡 や 大けが につながることがあります。
AC電源コードやDC接続コードを傷つけない
AC電源コードや DC接続コードを傷 つけると、火災や感電の原因となりま
す。
•コードを加 工したり、傷 つけたりしない。
•重いものをのせたり、引っ張ったりしない。
•熱器具に近づけたり、加熱したりしない。
•コードを抜くときは 、必 ず プラグを持って抜く。
万一、コードが傷んだら、ソニーのサービス窓口に交換をご依頼ください。
ぬれた手で電源プラグをさわらない
ぬれた手で電源プラグを抜き差しすると、感電の原因となることがありま
す。
電源コードのプラグ及びコネクターは突き当たるま
で差し込む
真っ直ぐに突き当たるまで差し込まないと、火災や感電の原因となります。
専用ブレーカーまたはスイッチを設ける
本機は電源スイッチを備えて いません。設置の際は、本機の近くの容易に
接近できる屋内配線内に専用ブレーカーまたはスイッチを設けるか、また
は本機の使用中でも容易に抜き差しできるコンセントに電源コードを接 続し
てください。

4
（J）
下記の注意を守らないと、火災や感電により
死亡や大けがにつながることがあります。
<Reg.HL1.cont>
下記の注意を守らないと、
けが をしたり周囲の物品に 損害 を与えることがあります。
安定した場所に設置する
製品が倒れたり、搭載した機器が落下してけがをすることがあります。
十分な強度がある水平な場所に設置してください。
付属の電源コードを使う
付属の電源コードを 使 わ な いと、火災や感電の原因となることがあります。

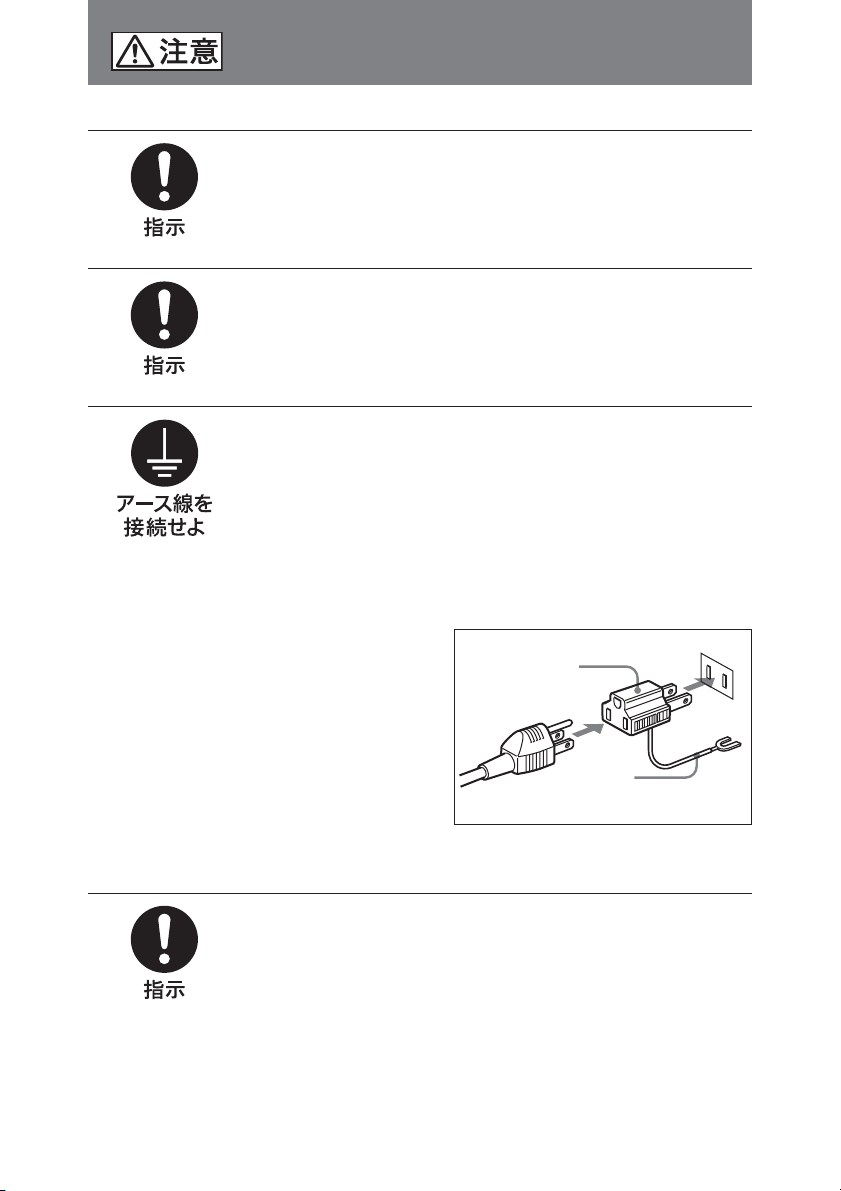

安全アースを接続する
安全アースを接続しないと、感電の原因となることがあります。次の方法
でアースを接続してください。
•電源コンセントが3極の場合
付属の電源コードを 使 用 することで安全アースが接続されます。
•電源コンセントが2極の場合
付属の3極t2極変換プラ
グを使用し、変換プラグか
ら出 ているアース線を建 物
に備えられているアース端
子に接続してください。
安全アースを取り付けることが
できない場合は、ソニーの
サービス担当者または営業担
当者にご相談ください。
運搬時には、接続ケーブルを取り外す
本機を運搬する際には、AC電源コードおよび接続ケーブルを必ず取り外
してください。接 続ケーブルに引っ掛かると、転倒や落下の原因となるこ
とがあります。
アース線
変換プラグ

5
（J）
その他の安全上のご注意
警告
本機は電源スイッチを備えていません。
設置の際には、容易に抜き差しできる、機 器に近いコンセントに 電 源 プ ラ
グを接続してください。
万一、異常が起きた際には、 電源プラグを抜いてください。
警告
•直射日光の下や火気の近くなど、高温のところにバッテリーを 置 か な い
でください。
•アースの接続は、必ず電源プラグを電源コンセントへ 接 続 する前に行っ
てください。
アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜 い
てから行ってください。
ご注意
機器を水滴のかかる場所に置かないでください。また水 の 入った物、花瓶
などを機器の上に置かないでください。
本機に接続される機 器 の消 費電力によっては、本機が熱くなることが あり
ますが、これは故障ではありません。発熱部に長時間触れないようにご注
意ください。
電池のリサイクルについて
リチ ウムイオン 電 池 は 、リサ イクルできます。不要になったリチウムイオン電
池は、金属部にセロハンテープなどの絶縁テープを貼ってリサイクル協力
店へお持ちください。
充電式電池の回収・リサイクルおよびリサイクル協力店については、
一般社団法人JBRCホームページ
http://www.jbrc.net/hp/contents/index.htmlを参照してください。

6(J)
概要
AC-DN10は、ソニーのカムコーダーなどポー
タブ ル機器に接続するACアダプター兼バッ
テリー チャージャー（リチウムイオンバッテリー
パック専用）です。
ご注意
ニッケル水素バッテリーパック BP-M50/
M100は、本機では充電できません。
本機の主な特長は次のとおりです。
最大出力100WまでのDC電力
供給
最大入力電圧が 17Vまでの機器へ、最大
16.7V、6A の電源を供給できます。
また、カムコーダーへ 電 源を供 給しながら同
時にバッテリーパックの充電ができますが、
充電電流が制限されるようなDC電源供給を
行った場合には、バッテリーパックの充電は
停止します。（カムコーダーへのDC電源はそ
のまま供給されます。）
フル充電機能
リチ ウムイオン バッテリー パックをフル充電す
ることが でき、リチ ウムイオン バッテリー パック
専用の充電器としても使用することができま
す。
バッテリーバックアップ機能
充電済みのリチウムイオンバッテリーパックを
取り付け た 状態で誤ってACアダプターの
コードを 抜 い た場合、バッテリー電 源に 切り換
わり、接 続した 機 器 の 動作を保持します。

7(J)

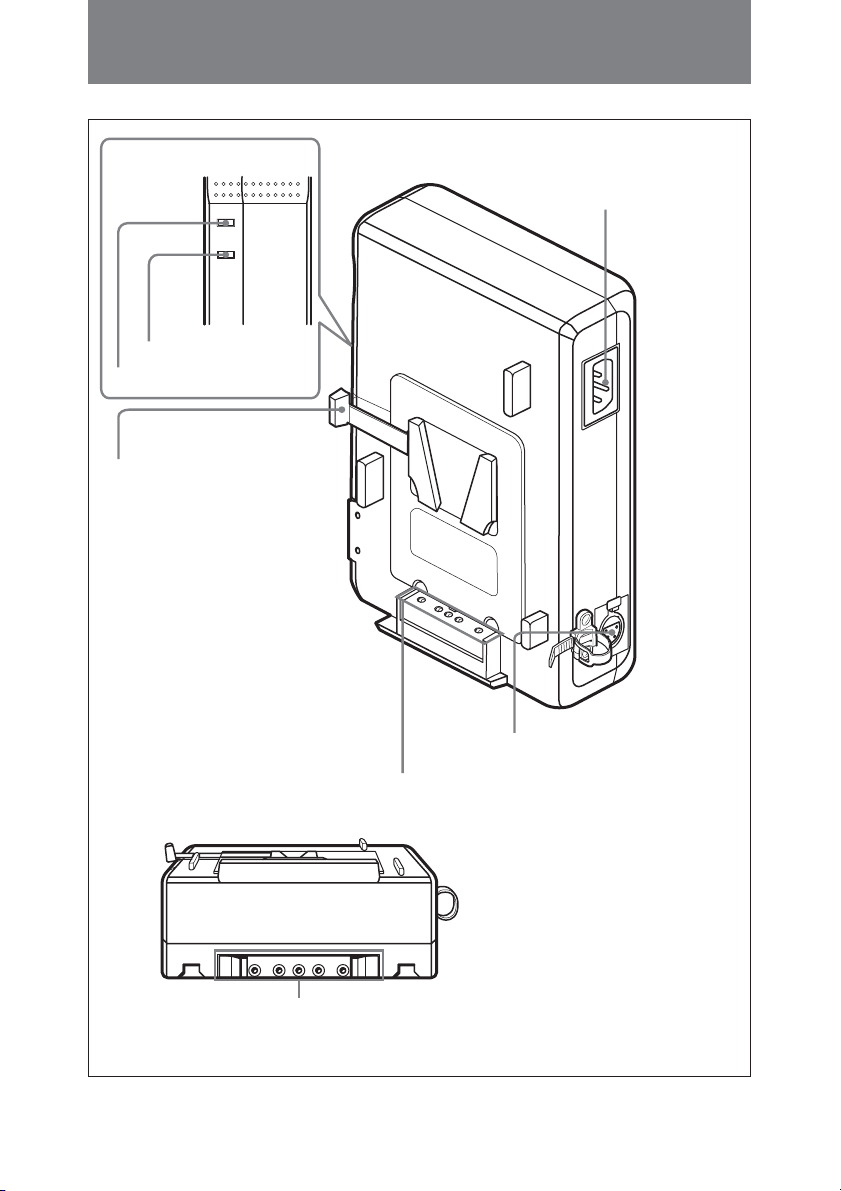

各部の名称と働き
7DC出力コネクター
1AC INコネクター
2DC出力コネクター
3バッテリー充電用DC出力コネクター
4ロック解除レバー
5AC電源インジケーター
6充電インジケーター

8(J)
1AC INコネクター
付属の電源コードで AC 電源に接続します。
2DC出力コネクター（XLR 4ピン）
別売りの D C コードを使 って、カムコーダー以
外のポータブル機器へ電源を供給します。
3バッテリー充電用DC出力コネク
ター（角型5ピン）
リチ ウムイオン バッテリー パックを充 電 すると
き、電 源を供 給します。
誤ってリチウムイオンバッテリー以外を充電し
ようとし た 場 合 は 、通 電しませ ん 。
4ロック解除レバー
本機に装着したリチウムイオンバッテリーパッ
クを 外 すときに、レバーを押しながらバッテ
リー パックを 上に引き抜きます。
5AC電源インジケーター
本機がAC 電源に接続されると点 灯します。
バッテリーパックによるバックアップ 時 に は 点
灯しません。
6充電インジケーター
充電中のバッテリーパックの状態を表示しま
す。
◆充電インジケーターと充電状態について詳し
くは、「充電インジケーターについて」（13（J）
ページ）をご覧ください。
7DC出力コネクター（角型5ピン）
カムコーダー、ポータブ ル エディター、フィー
ルド エ ディターなどにダイレクトに 接 続し 、DC
電源を供給します。
各部の名称と働き

9(J)
接続
接続できる機器
DVCAM
カムコーダー
XDCAM
カムコーダー
リチウムイオン
バッテリーパック
AC-DN10
（本機）
その他の
ポータブル
機器

10(J)
付属のAC
電源コード
電源コードの接続
付属のAC電源コード（アングルタイプ）また
は別売りの電源コード（ストレートタイプ）を接
続し、下図のようにコードをクランパーで固定
してください。
コードクランパーの使いかた
1つまみ部分を上に上げて、クラン パ ーを
ゆるめる（または外す）。
2AC-DN10に電源コードを 接 続し、クラン
パーを絡ませる。
3矢印の方向にクランパーを押して、コー
ドを 固 定 す る。
接続
コードクランパー
電源コード

11(J)
カムコーダー等への取り付け
下図のように取り付けます。
ご注意
カムコーダーにワイヤレ ス 対応金具（A-8278-057-A、サービス専用）を取り
付けて使用する場合は、コードクランパーを止 めて いる2 本 のネジを 外し、
クラン パ ーを 180°逆向きに取り付け直してください。

12(J)

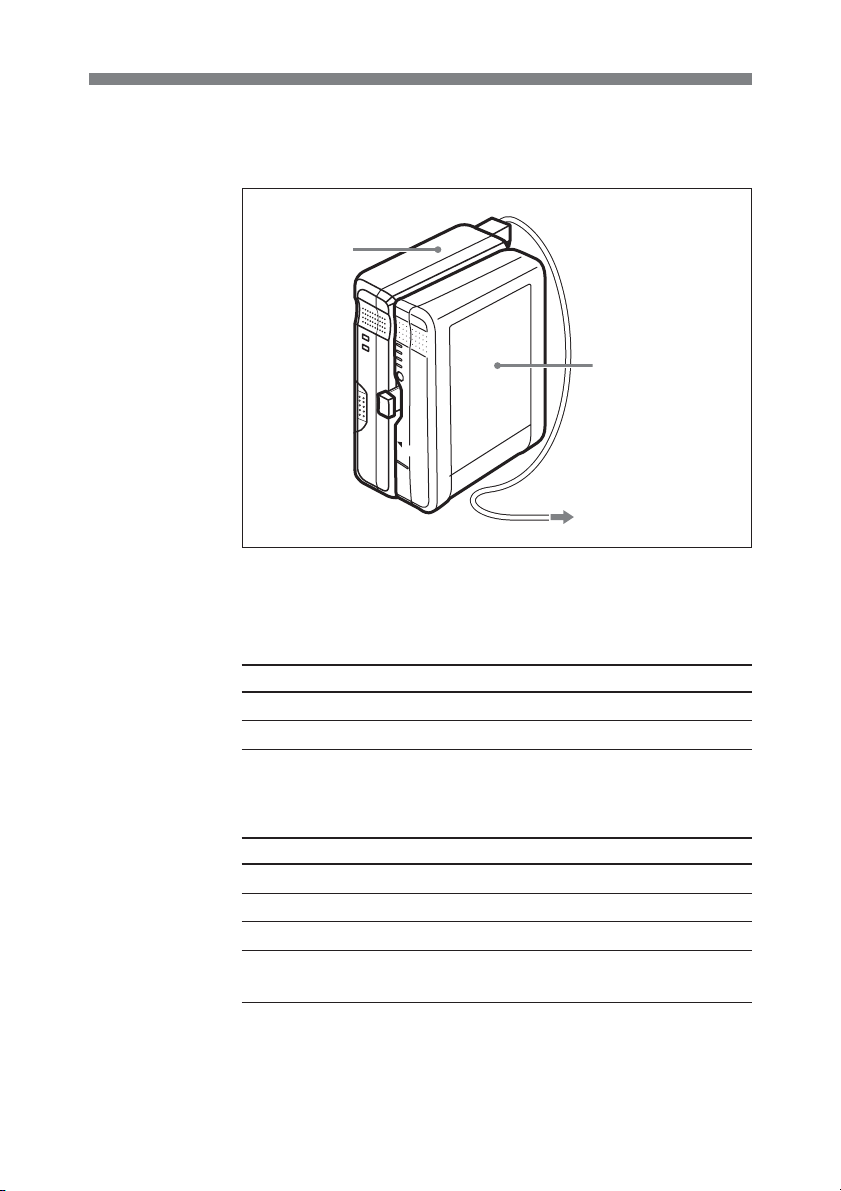

充電のしかた
安全のため、下記ソニー純正以外のバッテリーを使用しないでください。
•リチ ウムイオン バッテリー パック：
BP-GL95A/GL65A
BP-L80S/L60S
リチ ウムイオン バッテリー パックを 下図のように取り付け、充電します。
1リチ ウム イオン バッテリー パックを 取り付ける。
LOCK
リチウムイオン
バッテリーパック
AC-DN10
（本機）

13(J)
2本機に接続した電源コードを、AC電源に接続する。
自動的に充電が始まりま す 。
充電時間について
完全に放電したバッテリーパックのフル充電までの所要時間は、以下のと
おりで す（ 気 温 2 5℃で充電機能のみを使用した場合）。
バッテリーパック フル充電までの所要時間
BP-GL95A 約 145 分
BP-GL65A 約 155 分
充電インジケーターについて
充電中のバッテリーパックの状態を、以下のように表示します。
インジケーター 充電状態
点滅（オレンジ） 充電中（充電量 95％未満）
点滅（緑） 充電中（充電量 95％以上 100％未満）
点灯（緑） 充電完了
速い点滅（オレンジと緑） 充電中に異常を検出（下の「充電中に異常
を検出すると」を参照）
LOCK
AC電源へ
リチウムイオン
バッテリーパック
AC-DN10
（本機）

14(J)
充電中に異常を検出すると
下記の異常が検出された場合、充電インジケーターが 緑 色とオレンジ色に
交互に速く点滅し、バッテリー保護のため充電を中止します。
•充電開始後、バッテリー充 電 用 D C 出 力コネクター の 電 圧 が 規定以下に
なった（6V 以下）。
•充電開始後、バッテリー充 電 用 D C 出 力コネクター の 電 圧 が規定以上に
なった（ 17.5V以上）。
•充電開始後、規定時間内（2時間）にバッテリーの電圧が規定の電圧に
達しなかった。
充電インジケーターは、AC電源コードを 外 す か 、バッテリーパックを 取り外
すまで点滅したままになります。
ご注意
•本機で充電可能なバッテリーパック以外を取り付けても、充電は始まりま
せん。また、充電インジケーターも点 灯しませ ん。
•ニッケル水素バッテリーパックBP-M50/M100は、本機では充電できま
せん。
充電のしかた

15(J)
使用上のご注意
バッテリー端子に関するご注意
機器に搭載され ているバッテリー端 子（バッテリーパックやACアダプター
との接点部分）は消耗品です。
振動や衝撃によって端子が変形したり、曲がったり、あるいは長期の屋外
での使用などによって表面が腐食したりすると、本体に電源が供給されな
くなります 。
長期間機器を使用していただくために、定期点検を実施することをお願い
します。点検につきましては、ソニーのサービス担当者または営業担当者
にご相談ください。

16(J)
主な仕様
一般
電源電圧 AC100V、50/60Hz
消費電力 168VA以下
動作温度 0℃〜45℃
質量 約850g
外形寸法 101×169×48mm
(幅×高さ×奥行き)
（突起部含まず）
入出力
入力電力（AC） 144VA 以下
(定格出力時)
出力電力（DC） 最大 100W
出力電圧（DC） 16.7V
出力電流（DC） 最大6A
出力端子（DC） 角型 5ピンコネクター
XLR4ピンコネクター
16.7V、6A
充電端子（DC） 角型 5ピンコネクター
16.8V、5A/3A
付属品
オペレーションマニュアル（1）
AC電源コード（アングルタイプ）（1）
3極→2極変換プラグ（ 1 ）
別売りアクセサリー
DC電源コード
仕様および外観は、改良のため予告なく変
更することがありますが、ご了承ください。
本機は「高調波電流規格 JISC61000-3-2
適合品」です。
お使いになる前に、必ず動作確認を行っ
てください。故障その他に伴う営業上の機
会損失等は保証期間中および保証期間
経過後にかかわらず、補償はいたしかね
ますのでご了承ください。

1 (E)
English
Before operating the unit, please read
this manual thoroughly and retain it for
future reference.
Important Safety
Instructions
•Read these instructions.
•Keep these instructions.
•Heed all warnings.
•Follow all instructions.
•Do not use this apparatus near water.
•Clean only with dry cloth.
•Do not block any ventilation openings.
Install in accordance with the
manufacturer’s instructions.
• Do not install near any heat sources such
as radiators, heat registers, stoves, or
other apparatus (including amplifiers)
that produce heat.
•Do not defeat the safety purpose of the
polarized or grounding-type plug. A
polarized plug has two blades with one
wider than the other. A grounding type
plug has two blades and a third
grounding prong. The wide blade or the
third prong are provided for your safety.
If the provided plug does not fit into
your outlet, consult an electrician for
replacement of the obsolete outlet.
•Protect the power cord from being
walked on or pinched particularly at
plugs, convenience receptacles, and the
point where they exit from the
apparatus.
•Only use attachments/accessories
specified by the manufacturer.
•Use only with the cart, stand, tripod,
bracket, or table specified by the
manufacturer, or sold with the
apparatus.
When a cart is used, use
caution when moving the cart/
apparatus combination to
avoid injury from tip-over.
•Unplug this apparatus during lightning
storms or when unused for long periods
of time.
•Refer all servicing to qualified service
personnel. Servicing is required when
the apparatus has been damaged in any
way, such as power-supply cord or plug
is damaged, liquid has been spilled or
objects have fallen into the apparatus,
the apparatus has been exposed to rain
or moisture, does not operate normally,
or has been dropped.
WARNING
To prevent fire or shock
hazard, do not expose the
unit to rain or moisture.
To avoid electrical shock,
do not open the cabinet.
Refer servicing to qualified
personnel only.
WARNING
THIS APPARATUS MUST BE
EARTHED.
WARNING
This unit has no power switch.
When installing the unit, connect the
power plug to socket-outlet which
must be provided near the unit and
easily accessible.
If a fault should occur during operation
of the unit, disconnect the power plug.
WARNING
Batteries shall not be exposed to
excessive heat such as sunshine, fire or
the like.

2 (E)
This symbol is intended to
alert the user to the presence
of uninsulated “dangerous
voltage” within the product’s
enclosure that may be of
sufficient magnitude to
constitute a risk of electric
shock to persons.
This symbol is intended to
alert the user to the presence
of important operating and
maintenance (servicing)
instructions in the literature
accompanying the appliance.
WARNING: THIS WARNING IS
APPLICABLE FOR USA ONLY.
If used in USA, use the UL LISTED
power cord specified below.
DO NOT USE ANY OTHER POWER
CORD.
Plug Cap Parallel blade with ground
pin (NEMA 5-15P
Configuration)
Cord Type SJT, three 16 or 18
AWG wires
Length Minimum 1.5m (4 ft. 11
in.),
Less than 2.5 m (8 ft.3 in.)
Rating Minimum 10A, 125V
Using this unit at a voltage other than
120V may require the use of a
different line cord or attachment plug,
or both.
To reduce the risk of fire or electric
shock, refer servicing to qualified
service personnel.
WARNING: THIS WARNING IS
APPLICABLE FOR OTHER
COUNTRIES.
1.Use the approved Power Cord (3-
core mains lead) / Appliance
Connector / Plug with earthing-
contacts that conforms to the safety
regulations of each country if
applicable.
2.Use the Power Cord (3-core mains
lead) / Appliance Connector / Plug
conforming to the proper ratings
(Voltage, Ampere).
If you have questions on the use of the
above Power Cord / Appliance
Connector / Plug, please consult a
qualified service personnel.
CAUTION
The apparatus shall not be exposed to
dripping or splashing. No objects filled
with liquids, such as vases, shall be
placed on the apparatus.
For kundene i Norge
Dette utstyret kan kobles til et IT-
strømfordelingssystem.
Apparatet må tilkoples jordet
stikkontakt
Suomessa asuville asiakkaille
Laite on liitettävä
suojamaadoituskoskettimilla
varustettuun pistorasiaan
För kunderna i Sverige
Apparaten skall anslutas till jordat
uttag
