Sony XDCAM PDW-HR1 User manual

SxS MEMORY CARD ADAPTOR
PDBK-MK1
INSTALLATION MANUAL
1st Edition

PDBK-MK1
! 警告
このマニュアルは，サービス専用です。
お客様が，このマニュアルに記載された設置や保守，点検，修理などを行うと感電や火災，
人身事故につながることがあります。
危険をさけるため，サービストレーニングを受けた技術者のみご使用ください。
設置や保守，点検，修理などを行う前に，PDW-HR1 に付属している下記マニュアルの「安全
のために」を必ずお読みください。
. インストレーションマニュアルおよびオペレーションマニュアル
!WARNING
This manual is intended for qualied service personnel only.
To reduce the risk of electric shock, re or injury, do not perform any servicing other than that
contained in the operating instructions unless you are qualied to do so. Refer all servicing to
qualied service personnel.
!WARNUNG
Die Anleitung ist nur für qualiziertes Fachpersonal bestimmt.
Alle Wartungsarbeiten dürfen nur von qualiziertem Fachpersonal ausgeführt werden. Um die
Gefahr eines elektrischen Schlages, Feuergefahr und Verletzungen zu vermeiden, sind bei
Wartungsarbeiten strikt die Angaben in der Anleitung zu befolgen. Andere als die angegeben
Wartungsarbeiten dürfen nur von Personen ausgeführt werden, die eine spezielle Befähigung
dazu besitzen.
!AVERTISSEMENT
Ce manual est destiné uniquement aux personnes compétentes en charge de l’entretien. An
de réduire les risques de décharge électrique, d’incendie ou de blessure n’effectuer que les
réparations indiquées dans le mode d’emploi à moins d’être qualié pour en effectuer d’autres.
Pour toute réparation faire appel à une personne compétente uniquement.

1-1 (J)
PDBK-MK1
本書の目的
本書は，SxS メモリーカードアダプター PDBK-MK1 のイン
ストレーションマニュアルです。
本書は，システム／サービスエンジニアの方々にご使用い
ただくことを想定し，PDBK-MK1 の納入設置時に必要な情
報を記載しています。
関連マニュアル
PDBK-MK1には，この「インストレーションマニュアル」
の他に，下記のマニュアルが用意されています。
. メンテナンスマニュアル（別途用意）
 本機の保守に関する情報，および部品レベルまでのサー
ビスを前提とした情報を記載したマニュアルです。
入手を希望される方は，ソニーの営業窓口にお問い合わ
せください。
1-1. 仕様
一般
外形寸法（幅／高さ）
 MK1組立: 216.2x235.5mm
質量 MK1組立: 約 260g
電源 +12Vdc:1A
消費電力 約 12W
1-2. 設置のための一般情報
部品構成
本機は以下の部品で構成されています。
. MK1 組立
. スロットカバー SUB 組立
. 同軸ケーブル
. ハーネス(IF-DPR)
. ハーネスカバー
. ハーネスクランプ(2 個 )
. インストレーションマニュアル
. オペレーションマニュアル
. CD-ROM
. 取り付けネジ
 +B3x6(2 本 )
 +PSW2.6x6(8 本 )
 +B2.6x3(4 本 )
対応機種
PDW-HR1
本機の設置について
1-3項以降の手順にしたがって，本機を適切に装着および
確認をしてください。
第1章
設置

1-2 (J) PDBK-MK1
1-3. 設置手順
1. ネジ 8本を外し，リアパネル組立を矢印方向に取り外
す。
B3x6
B3x6
リアパネル組立
2. ネジ 2本を外す。
3. 図に示すようにマイナスドライバー（小）2 本の先端
を切り欠き部に挿入し，矢印方向に回転させて
VPR-15 基板を引き出す。
4. VPR-15 基板を矢印 方向に取り外す。
PS2.6x5
PS2.6x5
マイナスドライバー（小）
マイナスドライバー（小）
切り欠き部
VPR-15基板


5. ネジ 2本を外す。
6. 図に示すようにマイナスドライバー（小）2 本の先端
を切り欠き部に挿入し，矢印方向に回転させて
NET-5 基板を引き出す。
7. NET-5 基板を矢印 方向に取り外す。
PS2.6x5
PS2.6x5
マイナスドライバー(小)
NET-5基板
マイナスドライバー(小)
切り欠き部



1-3 (J)
PDBK-MK1

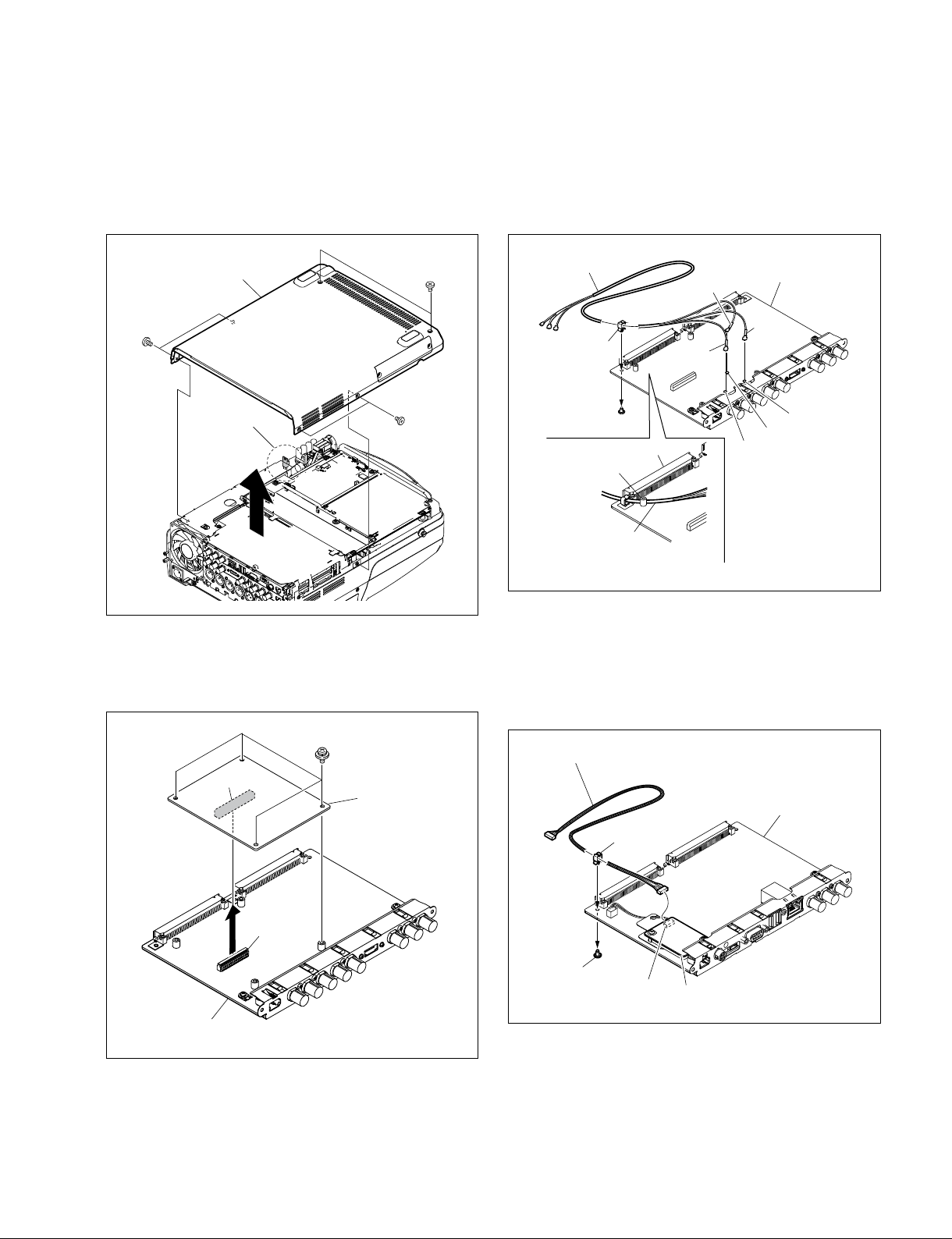

8. 本体を裏返してネジ 6本を外し，ボトムパネル組立を
取り外す。
N
 ボトムパネル組立を外す際は，EM-8 基板にマウント
されている IC の破損に注意してください。
B3x6
B3x6
B3x6
ボトムパネル組立
EM-8基板
IC
9. VPR-15 基板に TSI-60A 基板（PDBK-202）が装着され
ている場合は，ネジ 4 本を外して TSI-60A 基板を取り
外す。
VPR-15基板
CN400
CN100
PSW2.6x6
TSI-60A基板
10.VPR-15 基板のナイロンリベット 1 個を取り外し，付
属のハーネスクランプを取り付ける。
11.付属の同軸ケーブルをVPR-15基板のコネクター
CN202,CN203,CN204 に接続し，ハーネスクランプ
に通す。
CN202
ナイロンリベット
同軸ケーブル
ハーネス
クランプ
CN204
CN203
VPR-15基板
緑
赤
青
支柱
同軸ケーブルは
支柱とコネクターの間を通す
コネクター
12. NET-5 基板のナイロンリベット 1 個を取り外し，付属
のハーネスクランプを取り付ける。
13. 付属のハーネス(IF-DPR)を IF-1101 基板のコネクター
CN2 に接続し，ハーネスクランプに通す。
ハーネス(IF-DPR)
ナイロンリベット
ハーネス
クランプ
CN2 IF-1101基板
NET-5基板

1-4 (J) PDBK-MK1
14. 手順 9 で TSI-60A 基板を取り外した場合は，逆の手順
で取り付ける。
 TSI-60A 基板非装着の場合には，付属のネジ 4 本でハー
ネスカバーを取り付ける。
B2.6x3
ハーネスカバー
VPR-15基板
B2.6x3
15.同軸ケーブルを図に示す位置から引き出しながら，
VPR-15 基板をスロットに挿入する。
16. VPR-15 基板のコネクターが，MB-1138 基板のコネク
ターに確実に接続するまでスロットに押し込み，ネジ
2 本で締め付ける。
PS2.6x5 VPR-15基板
コネクター
MB-1138基板の
コネクター
A
同軸ケーブル
矢印A方向から見た図
17. ハーネス (IF-DPR) を図に示す位置から引き出しながら，
NET-5 基板をスロットに挿入する。
18. NET-5 基板のコネクターが，MB-1138 基板のコネク
ターに確実に接続するまでスロットに押し込み，ネジ
2 本で締め付ける。
PS2.6x5
NET-5基板
MB-1138基板の
コネクター
コネクター
ハーネス
（IF-DPR）
A
矢印A方向から見た図
19. DPR-321 基板(MK1 組立 ) のコネクター CN3400 を
HRP-31 基板のコネクター CN100 に接続する。
20. ネジ 8 本で DPR-321 基板(MK1 組立 )を取り付ける。
N
. 図に示すネジを最初に取り付けてください。
. DPR-321 基板上には，端子（オンボードコンタクト）
8 個がマウントされています。取り扱いに注意して
ください。
HPR-31基板
DPR-321基板
（MK1組立）
最初に取り付ける
端子
（オンボード
コンタクト）
端子
（オンボード
コンタクト）
CN3400
CN100
PSW2.6x6
PSW2.6x6

1-5 (J)
PDBK-MK1
21. VPR-15 基板に接続した同軸ケーブルと NET-5 基板に
接続したハーネスを DPR-321 基板のコネクターに接続
し，図のように引き回す。
X202
DPR-321基板 ハーネス
ハーネスと同軸ケーブルの
余り分をここに集める
同軸ケーブルをシャーシー
と基板の間に納める
同軸ケーブル
青
緑
赤
CN901
同軸ケーブルはX202の
上を引き回さないこと
CN2100
CN900CN902
22.ハーネスと同軸ケーブルの余り分をまとめてシャー
シーの内側へ押し込み，ケーブルカバーを取り付ける。
ハーネスと同軸ケーブルの余り分を
シャーシーの内側に押し込む
ケーブルカバー
23. PDW-HR1 のボトムパネル組立からネジ 2 本を外し，
スロットカバーを取り外す。
スロットカバー
B3x6
ボトムパネル組立
24. PDW-HR1 にボトムパネル組立を取り付ける。
（手順 8 参照）
25.付属のネジ 2 本でスロットカバー SUB 組立を取り付け
る。
N
 スロットカバー SUB 組立はボトムパネル組立の A 部に
押し当ててからネジを締めてください。
スロットカバー SUB 組立
A 部
ボトムパネル組立
B3x6
26. PDW-HR1 にリアパネル組立を取り付ける。
（手順 1 参照）

1-6 (J) PDBK-MK1
1-4. 設置後の設定
確認手順
1. [HOME] ボタンと[SHIFT] ボタンを押しながら，
[MENU] ボタンを押す。
 メンテナンスメニューが表示される。
MAINTENANCE MENU
M0:CHECK
M1:ADJUST
M2:SERVICE SUPPORT
M3:OTHERS
M4:SETUP MAINTENANCE
M5:NETWORK
M6:DRIVE
2. [PUSH|SET] つまみを回して M2:SERVICESUPPORT
を選択し，[PUSH|SET] つまみを押す。
3. [PUSH|SET] つまみを回して M22:OPTIONSTATUS
を選択し，[PUSH|SET] つまみを押す。
4. PDBK-MK1 に“ena”と表示されていることを確認する。
OPTION STATUS
MPEG TS Board : ena
PDBK-MK1 : ena
TO MENU : MENU KEY
M
メンテナンスモードの詳しい情報については，PDW-HR1
のオペレーションマニュアルまたはメンテナンスマニュア
ル Volume1 を参照してください。

1-1 (E)
PDBK-MK1
Purpose of this manual
This manual is the installation manual of the SxS Memory
Card Adaptor PDBK-MK1.
This manual is intended for use by trained system and
service engineers, and describes the information on install-
ing the PDBK-MK1.
Related manual
Besides this Installation Manual, the following manual is
prepared for PDBK-MK1.
.Maintenance Manual (Available on request)
This manual described the detailed maintenance informa-
tion and repair information required for parts-level
service.
For obtaining, contact your local Sony Sales Ofce/
Service Center.
1-1. Specications
General
Outside dimensions (width/height)
MK1 assembly: 216.2 x235.5 mm
Mass MK1 assembly: Approximately 260 g
Power supplies +12 V dc: 1 A
Power consumption Approximately 12 W
Section 1
Installation
1-2. Overview of Installation
Components
The SxS Memory Card Adaptor PDBK-MK1 consists of
the following parts.
.MK1 assembly
.Slot cover sub assembly
.Coaxial cable
.Harness (IF-DPR)
.Harness cover
.Harness clamp (2)
.Installation Manual
.Operation Manual
.CD-ROM
.Attaching screws
 +B3 x6 (2)
 +PSW2.6 x6 (8)
 +B2.6 x3 (4)
Applicable model
PDW-HR1
Installation of PDBK-MK1
Install the PDBK-MK1 according to the installation proce-
dure described in Section 1-3. Upon completion of installa-
tion, check that the PDBK-MK1 is properly installed
according to the check procedure described in Section 1-4.

1-2 (E) PDBK-MK1
1-3. Installation Procedure

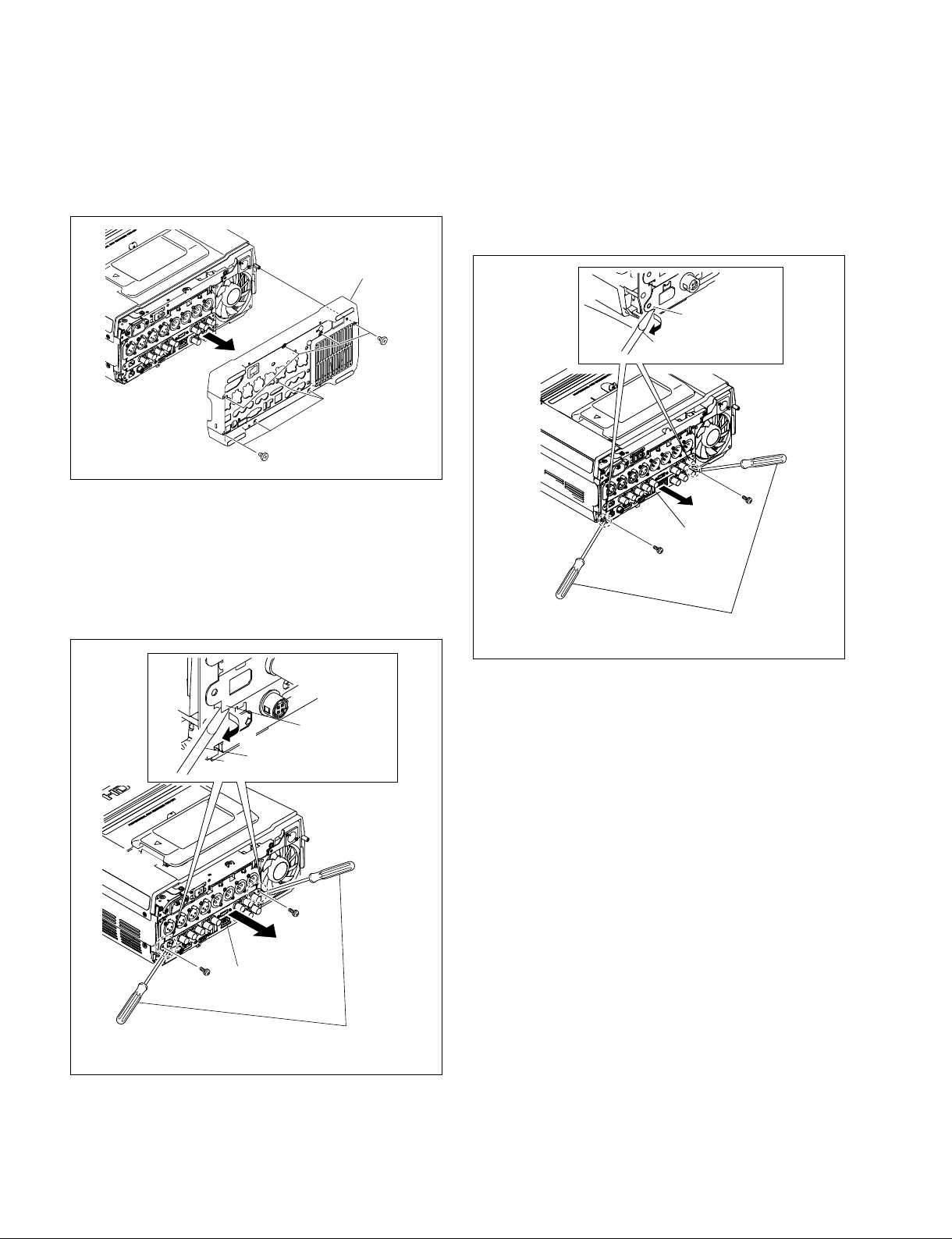

1. Remove the eight screws and remove the rear panel
assembly in the arrow direction.
B3 x6
B3 x6
Rear panel assembly
2. Remove the two screws.
3. Insert the ends of two at-blade screwdrivers (small)
into the cutout portions as shown in the gure, and turn
them in the arrow Adirection to draw out the VPR-15
board.
4. Remove the VPR-15 board in the arrow Bdirection.
PS2.6 x5
PS2.6 x5
Flat-blade screwdriver
(small)
Flat-blade screwdrivers
(small)
Cutout portion
VPR-15 board


5. Remove the two screws.
6. Insert the ends of two at-blade screwdrivers (small)
into the cutout portions as shown in the gure, and turn
them in the arrow Adirection to draw out the NET-5
board.
7. Remove the NET-5 board in the arrow Bdirection.
PS2.6 x5
PS2.6 x5
NET-5 board
Flat-blade screwdriver
(small)
Flat-blade screwdrivers
(small)
Cutout portion



1-3 (E)
PDBK-MK1
8. Turn the unit upside down, remove the six screws, and
then remove the bottom panel assembly.
 n
After the bottom panel assembly is removed, be care-
ful not to damage the IC on the EM-8 board.
B3 x6
B3 x6
B3 x6
Bottom panel assembly
EM-8 board
IC

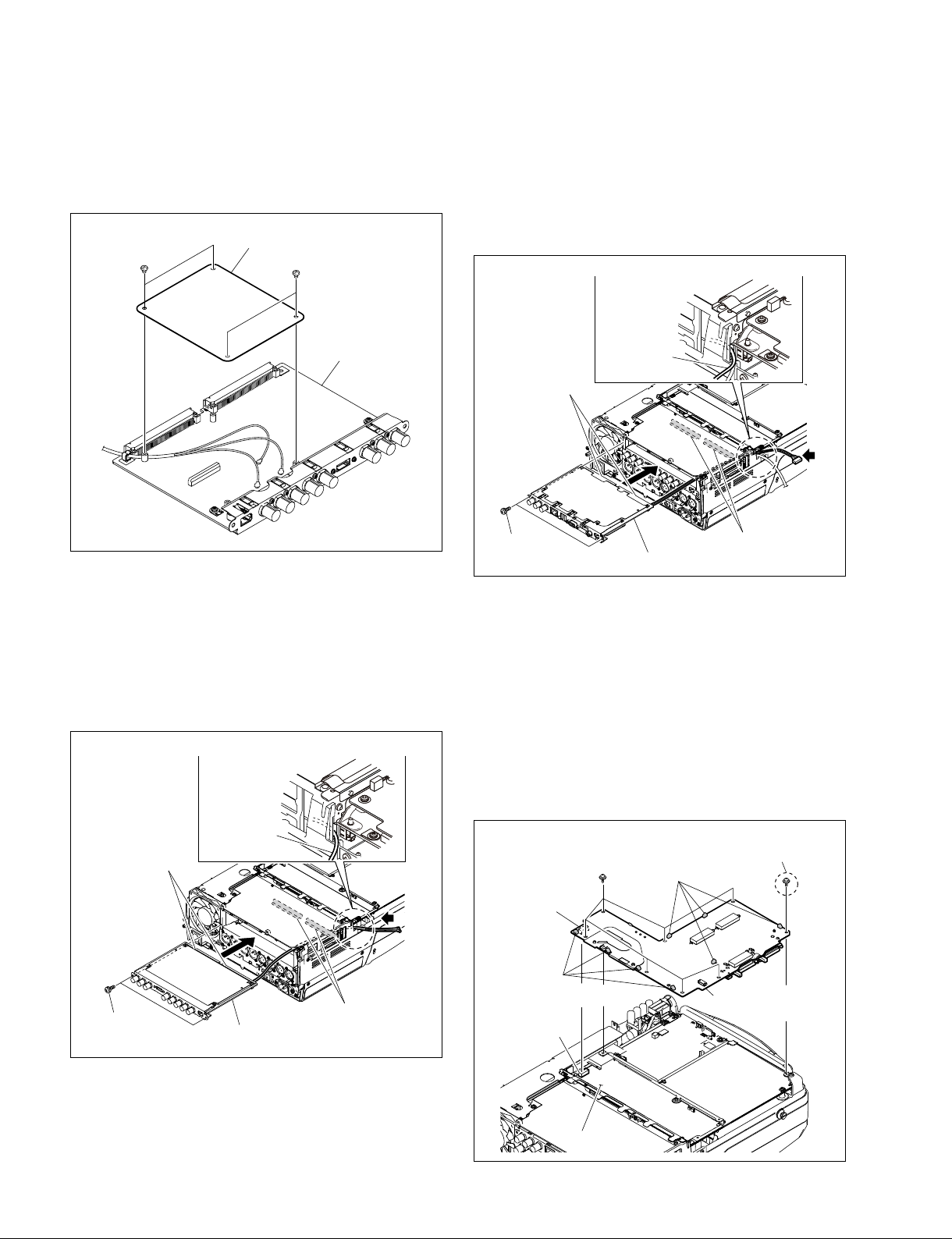

9. When the TSI-60A board (PDBK-202) is mounted on
the VPR-15 board, remove the four screws and remove
the TSI-60A board.
VPR-15 board
CN400
CN100
PSW2.6 x6
TSI-60A board

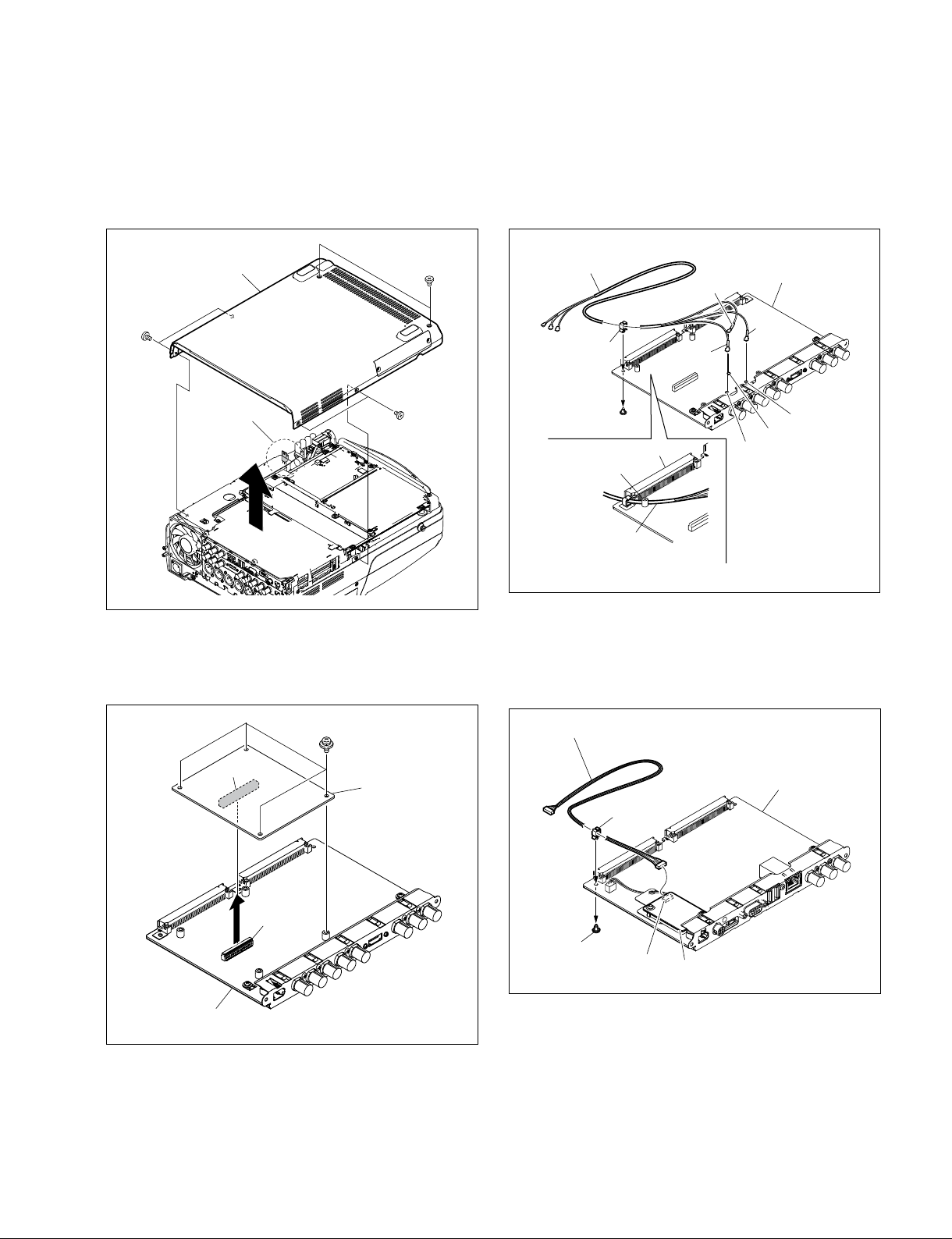

10. Remove the nylon rivet from the VPR-15 board, and
install the supplied harness clamp instead.
11. Connect the supplied coaxial cable to the connectors
CN202, CN203, and CN204 on the VPR-15 board, and
then pass the coaxial cable through the harness clamp.
CN202
Nylon rivet
Coaxial cable
Harness
clamp
CN204
CN203
VPR-15 board
Green
Red
Blue
Support
Connector
Pass the coaxial cable between
the support and the connector.
12. Remove the nylon rivet from the NET-5 board, and
install the supplied harness clamp instead.
13. Connect the supplied harness (IF-DPR) to the connec-
tor CN2 on the IF-1101 board, and then pass the
harness through the harness clamp.
Harness (IF-DPR)
Nylon rivet
Harness
clamp
CN2 IF-1101 board
NET-5 board

1-4 (E) PDBK-MK1
14. When the TSI-60A board was removed in step 9,
install it by reversing the steps of removal.
When the TSI-60A board is not mounted, attach the
harness cover with the supplied four screws.
B2.6 x3
Harness cover
VPR-15 board
B2.6 x3
15. While pulling out the coaxial cable from the location
shown in the gure, insert the VPR-15 board into the
slot.
16. Push the VPR-15 board into the slot until its connec-
tors are rmly connected to the MB-1138 board con-
nectors, and then secure the VPR-15 board with two
screws.
PS2.6 x5
VPR-15 board
Connectors
Connectors
(MB-1138 board)
A
Coaxial cable
Viewed from the
arrow A direction
17. While pulling out the harness (IF-DPR) from the
location shown in the gure, insert the NET-5 board
into the slot.
18. Push the NET-5 board into the slot until its connectors
are rmly connected to the MB-1138 board connectors,
and then secure the NET-5 board with two screws.
PS2.6 x5
NET-5 board
Connectors
(MB-1138)
Connectors
Harness
(IF-DPR)
A
Viewed from the
arrow A direction
19. Connect the connector CN3400 on the DPR-321 board
(MK1 assembly) to the connector CN100 on the
HRP-31 board.
20. Install the DPR-321 board (MK1 assembly) with eight
screws.
n
. First install the screw shown in the gure.
. Eight terminals (onboard contact) are mounted on
the DPR-321 board. Handle the DPR-321 board
carefully.
HPR-31 board
CN3400
CN100
PSW2.6 x6
PSW2.6 x6
DPR-321 board
(MK1 assembly)
Tighten this screw first.
Terminals
(on board contact)
Terminals
(on board contact)

1-5 (E)
PDBK-MK1

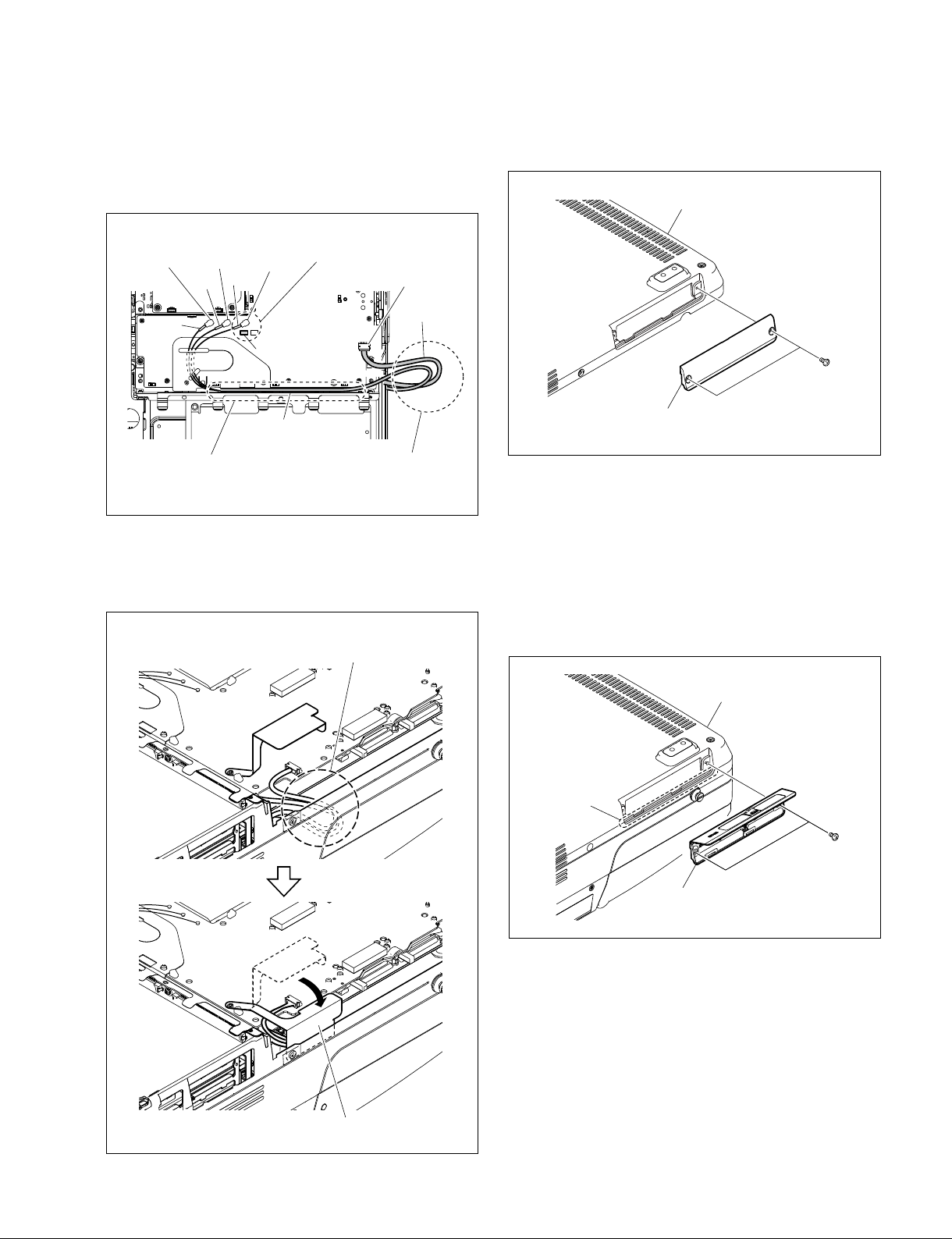

21. Connect the coaxial cable (connected to the VPR-15
board) and the harness (connected to the NET-5 board)
to the connectors on the DPR-321 board, and arrange

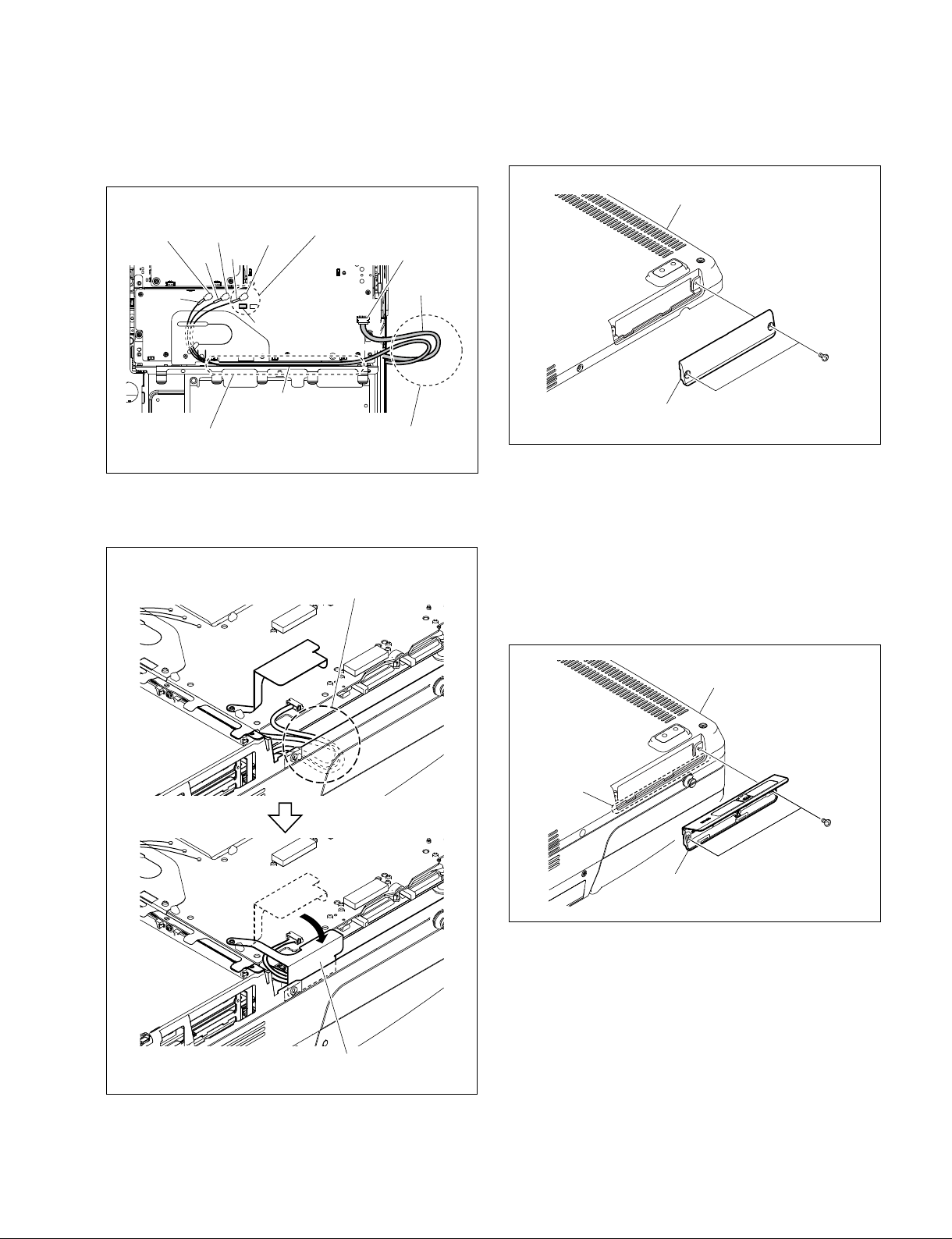

them as shown in the gure.
DPR-321 board Harness
Coaxial cable
X202
BlueGreen
Red
Collect the redundant
portions of the harness
and the coaxial cable here.
Pass the coaxial cable between
the chassis and the board.
CN901
CN2100
CN900CN902
Do not extend the coaxial
cable above X202.
22. Push the redundant portions of the harness and the
coaxial cable into inside the chassis, and attach the
cable cover.
Cable cover
Push the redundant portions of the harness
and the coaxial cable into inside the chassis.
23. Remove the two screws from the bottom panel assem-
bly of the PDW-HR1 to detach the slot cover.
Slot cover
B3 x6
Bottom panel assembly
24. Install the bottom panel assembly to the PDW-HR1.
(Refer to step 8.)
25. Install the slot cover sub assembly with the supplied
two screws.
n
Push the slot cover sub assembly against portion A of
the bottom panel assembly and tighten screws.
Slot cover sub assembly
Portion A
Bottom panel assembly
B3 x6
26. Install the rear panel assembly to the PDW-HR1.
(Refer to step 1.)

1-6 (E) PDBK-MK1
1-4. Settings after Installation
Check procedure
1. While press the [HOME] button and the [SHIFT]
button simultaneously, press the [MENU] button.
The MAINTENANCE MENU is displayed.
MAINTENANCE MENU
M0:CHECK
M1:ADJUST
M2:SERVICE SUPPORT
M3:OTHERS
M4:SETUP MAINTENANCE
M5:NETWORK
M6:DRIVE
2. Rotate the [PUSH|SET] knob to select M2: SERVICE
SUPPORT, and press the [PUSH|SET] knob.
3. Rotate the [PUSH|SET] knob to select M22: OPTION
STATUS, and press the [PUSH|SET] knob.
4. Conrm that “ena” is displayed in the place corre-
sponding to PDBK-MK1.
OPTION STATUS
MPEG TS Board : ena
PDBK-MK1 : ena
TO MENU : MENU KEY
n
For more detailed information on the Maintenance Mode,
refer to the PDW-HR1 Operation Manual or the Mainte-
nance Manual Volume 1.

PDBK-MK1
The material contained in this manual consists of
information that is the property of Sony Corporation.
Sony Corporation expressly prohibits the duplication
of any portion of this manual or the use thereof for any
purpose other than the operation or maintenance of the
equipment described in this manual without the express
written permission of Sony Corporation.
Le matériel contenu dans ce manuel consiste en
informations qui sont la propriété de Sony Corporation.
Sony Corporation interdit formellement la copie de
quelque partie que ce soit de ce manuel ou son emploi
pour tout autre but que des opérations ou entretiens de
l’équipement à moins d’une permission écrite de Sony
Corporation.
Das in dieser Anleitung enthaltene Material besteht aus
Informationen, die Eigentum der Sony Corporation sind.
Die Sony Corporation untersagt ausdrücklich die
Vervielfältigung jeglicher Teile dieser Anleitung oder den
Gebrauch derselben für irgendeinen anderen Zweck
als die Bedienung oder Wartung der in dieser Anleitung
beschriebenen Ausrüstung ohne ausdrückliche
schriftliche Erlaubnis der Sony Corporation.
このマニュアルに記載されている事柄の著作権は当社に
あります。
従って，当社の許可なしに無断で複写したり，説明内容
（操作，保守等）と異なる目的で本マニュアルを使用する
ことを禁止します。

Sony Corporation
PDBK-MK1 (SY) J,E
4-195-333-01 (1)
Printed in Japan
2010. 7 08
©2010
