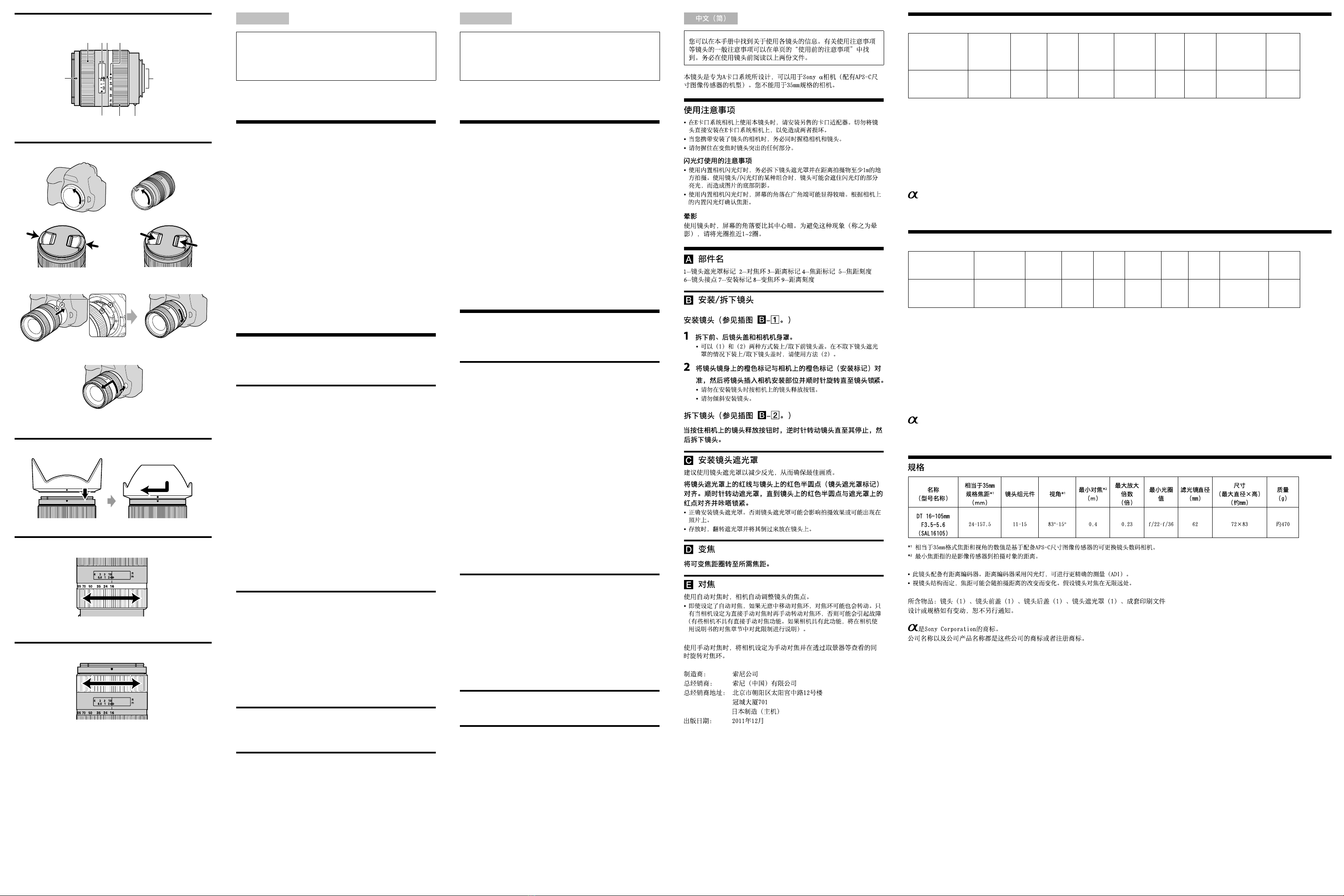

Sony SAL16105 - Zoom Lens - 16 mm User manual

3 4 52
1
8 7
6
9


–1
(1) (2)



日本語
電気製品は、安全のための注意事項を守らないと、人身への
危害や火災などの財産への損害を与えることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを
示しています。この取扱説明書をよくお読みの上、製品を安全にお使いください。
お読みになったあとは、いつでも見られる所に必ず保管してください。
この「取扱説明書」ではレンズごとの使いかたを説明していま
す。使用上のご注意など、レンズに共通したご注意や説明につ
いては別冊の「使用前のご注意」でご覧頂けます。
必ずご使用の前に、本書と合わせてよくお読みのうえでご使用
ください。
本機はソニー製αカメラ（APS-Cサイズ相当の撮像素子搭載機種）
で使用できる、Aマウント用レンズです。35mm判カメラではお
使いになれません。
使用上のご注意
Eマウントカメラでお使いの場合は、別売のマウントアダプターをご使用
ください。破損のおそれがありますので、レンズをEマウントカメラに直
接取り付けないでください。
レンズを取り付けてカメラを持ち運ぶときは、カメラとレンズの両方を
しっかり持ってください。
ズームにより繰り出されたレンズ部分でカメラを保持しないでくださ
い。
フラッシュ使用時のご注意
カメラ内蔵フラッシュ使用時には、レンズフードをはずし、1ｍ以上離れ
て撮影してください。レンズとフラッシュの組み合わせによっては、レ
ンズがフラッシュ光を妨げ、写真の下部に影ができることがあります。
カメラの内蔵フラッシュ使用時には、ワイド側で周辺が暗くなることが
あります。お使いのカメラの内蔵フラッシュの対応焦点距離をご確認く
ださい。
周辺光量について
レンズは原理的に画面周辺部の光量が中心部に比べ低下します。周
辺光量の低下が気になる場合は、開放絞りから１〜 2段絞り込んでご
使用ください。
各部のなまえ
1…レンズフード指標 2…フォーカスリング 3…距離指標
4…焦点距離指標 5…焦点距離目盛 6…レンズ信号接点
7…マウント標点 8…ズームリング 9…距離目盛
レンズの取り付けかた／取りはずしかた
取り付けかた(イラスト–参照)
1レンズの前後レンズキャップとカメラのボディキャップ
をはずす。
レンズフロントキャップは図の(1)、(2)の2通りの方法で取り付け／
取りはずしができます。(2)は、レンズフードを付けた状態でのレン
ズキャップの取り付け／取りはずしに便利です。
2レンズとカメラのオレンジの点（マウント標点）を合わせ
てはめ込み、レンズを軽くカメラに押し当てながら、時計
方向に「カチッ」とロックがかかるまでゆっくり回す。
レンズを取り付けるときは、カメラのレンズ取りはずしボタンを押
さないでください。
レンズを斜めに差し込まないでください。
取りはずしかた(イラスト–参照)
カメラのレンズ取りはずしボタンを押したまま、レンズを反
時計方向に回してはずす。
レンズフードを取り付ける
画面外にある光が描写に影響するのを防ぐために、レンズフード
の使用をおすすめします。
レンズフードの赤線をレンズの赤半円（レンズフード指標）に
合わせ、そのままレンズフードの赤点とレンズの赤半円が合
い、「カチッ」というまで時計方向に回す。
レンズフードは正確に取り付けてください。レンズフードの効果が出な
かったり、画面の一部にレンズフードが写り込むことがあります。
撮影後レンズフードを収納するときは、逆向きにレンズに取り付けてく
ださい。
ズームする
ズームリングを回して、希望の焦点距離（ズームの位置）に合
わせる。
ピントを合わせる
オートフォーカスでピントを合わせる場合は、カメラが自動的に
ピントを合わせます。
オートフォーカス設定時でも、フォーカスリングを不用意に操作すると
回転します。ダイレクトマニュアルフォーカス時以外は、無理に操作す
ると故障の原因となるので、回転させないようご注意ください。（ダイレ
クトマニュアルフォーカス機能はカメラによって、搭載されていない機
種もあります。機能を搭載しているカメラは、カメラの取扱説明書「ピン
トあわせ」のページに記載があります。)
手動でピントを合わせる場合は、カメラをマニュアルフォーカス
（手動によるピント合わせ）にして、ファインダー等を見ながら
フォーカスリングを回してください。
主な仕様
商品名
(型名)
35mm判
換算焦点距離*1
(mm)
レンズ
群一枚 画角*1
最短
撮影距離*2
(m)
最大
撮影倍率
(倍)
最小絞り フィルター
径(mm)
外形寸法（最
大径×長さ）
(mm)
質量(g)
DT 16-105mm
F3.5-5.6
(SAL16105)
24-157.5 11-15 83ﾟ-15ﾟ0.4 0.23 F22-36 62 約72×83 約470
*1ここでの35mm判換算焦点距離および画角とは、APS-Cサイズ相当の撮像素子を搭載したレンズ交換式デジタルカメラでの値を表します。
*2撮像素子面から被写体までの距離を表します。
このレンズは距離エンコーダーを搭載しています。距離エンコーダーにより、高精度な調光（ADI調光）をADI対応フラッシュとの組み合わせで実現していま
す。
レンズの機構によっては、撮影距離の変化に伴って焦点距離が変化する場合があります。記載の焦点距離は撮影距離が無限遠での定義です。
同梱物：レンズ(1)、レンズフロントキャップ(1)、レンズリヤキャップ(1)、レンズフード(1)、印刷物一式
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
はソニー株式会社の商標です。
その他、各社名及び各商品名は各社の商標または登録商標です。
Names of parts
1···Lens hood index 2···Focusing ring 3···Distance index 4···Focal-length index
5···Focal-length scale 6···Lens contacts 7···Mounting index 8···Zooming ring
9···Distance scale
Attaching/detaching the lens
To attach the lens (See illustration –.)
1Remove the rear and front lens caps and the camera body
cap.
You can attach/detach the lens front cap in two ways, (1) and (2). When you
attach/detach the lens cap with the lens hood attached, use method (2).
2Align the orange index on the lens barrel with the orange
index on the camera (mounting index), then insert the
lens into the camera mount and rotate it clockwise until it
locks.
Do not press the lens release button on the camera when mounting the lens.
Do not mount the lens at an angle.
To remove the lens (See illustration –.)
While pressing and holding the lens release button on the
camera, rotate the lens counterclockwise until it stops, then
detach the lens.
Attaching lens hood
It is recommended that you use a lens hood to reduce flare and ensure
maximum image quality.
Align the red line on the lens hood with the red half dot on
the lens (Lens hood index). Turn the hood clockwise until the
red half dot on the lens meets the red dot on the hood and it
clicks into place.
Attach the lens hood properly. Otherwise, the lens hood may interfere with the
desired effect or may appear in pictures.
When storing, turn over the lens hood and place it onto the lens backwards.
Zooming
Rotate the zooming ring to the desired focal length.
Focusing
When using the auto focus, the camera focuses the lens automatically.
Even when the auto focus is set, the focusing ring may rotate if you move it
unintentionally. Only rotate the focusing ring manually when the camera is set to
the direct manual focus, otherwise a malfunction may result. (Some cameras do
not have the direct manual focus function. If your camera has this function, this
restriction is explained in the section on focusing, in your camera’s instruction
manual.)
When focusing manually, set your camera to the manual focus and rotate the
focusing ring while looking through the viewfinder, etc.
Specifications
Name
(Model name)
Equivalent
35mm-format
focal length*1
(mm)
Lens groups-
elements
Angle of
view*1
Minimum
focus*2
(m (feet))
Maximum
magnification
(×)
Minimum
f-stop
Filter
diameter
(mm)
Dimensions
(maximum
diameter × height)
(mm (in.))
Mass
(g (oz.))
DT 16-105mm
F3.5-5.6
(SAL16105)
24-157.5 11-15 83°-15° 0.4 (1.3) 0.23 f/22-36 62 Approx. 72×83
(2 7/8×3 3/8)
Approx. 470
(16 9/16)
*1The values for equivalent 35mm-format focal length and angle of view are based on Interchangeable Lens Digital Cameras equipped with an APS-C sized image sensor.
*2Minimum focus is the distance from the image sensor to the subject.
This lens is equipped with a distance encoder. The distance encoder allows more accurate measurement (ADI) by employing a flash for the process.
Depending on the lens mechanism, the focal length may change with any change of the shooting distance. The focal length assumes the lens is focused at infinity.
Included items: Lens (1), Lens front cap (1), Lens rear cap (1), Lens hood (1), Set of printed documentation
Designs and specifications are subject to change without notice.
is a trademark of Sony Corporation.
Company names and company product names are trademarks or registered trademarks of those companies.
–2

English
You will find information on using each lens in this manual. Precautions
common to lenses, such as notes on use will be found in “Precautions
before using” on a separate sheet. Be sure to read both documents before
using the lens.
This lens is designed for A-mount which can be used on Sony αcameras
(models equipped with APSC sized image sensor). You cannot use on 35mm-
format cameras.
Notes on use
When using this lens with an E-mount camera, attach a separately sold Mount
Adaptor. Do not attach the lens directly to the E-mount camera or you may
damage both.
When you carry the camera with the lens attached, make sure to hold both the
camera and the lens steadily.
Do not hold by any part of the lens that protrudes when zooming.
Precautions for flash use
When using a built-in camera flash, make sure to remove the lens hood and
shoot from at least 1 m (3.3 feet) away from your subject. With certain of lens/
flash combinations, the lens may partially block the light of the flash, resulting in
a shadow at the bottom of the picture.
When a built-in camera flash is used, the corners of the screen may appear darker
at wide-angle position. Check the focal length according to the built-in flash on
your camera.
Vignetting
When you use lens, the corners of the screen become darker than the center.
To reduce this phenomena (called vignetting), close the aperture by 1 to 2
stops.
4-261-632-03(1)
©2007 Sony Corporation
SAL16105
DT 16-105mm F3.5-5.6
取扱説明書
/Operating Instructions/Mode d'emploi/Manual de
instrucciones/
交換レンズ
/
Interchangeable Lens/
Objectif interchangeable/
A-mount
Printed in Japan

3 4 52
1
8 7
6
9
Français
Des informations relatives à l’utilisation de chaque objectif sont
disponibles dans ce manuel. La section « Précautions avant toute utilisation
», qui fait l’objet d’un document séparé, contient des précautions relatives
aux objectifs, telles que des remarques sur leur utilisation. Veuillez lire
attentivement ces deux documents avant d’utiliser l’objectif.
Cet objectif est conçu pour les montures A, à utiliser sur les appareils photo
Sony α(modèles équipés d’un capteur d’image au format APS-C). Vous ne
pouvez pas l’utiliser avec des appareils photos au format 35 mm.
Remarques sur l’utilisation
Lorsque cet objectif est utilisé avec un appareil photo à monture E, rattachez
un adaptateur pour monture d’objectif vendu séparément. Ne rattachez pas
directement l’objectif à l’appareil photo à monture E sinon l’objectif et l’appareil
pourraient être endommagés.
Tenez fermement à la fois l’appareil photo et l’objectif lorsque vous transportez
l’appareil photo avec l’objectif fixé.
Ne tenez pas l’appareil par une partie saillante de l’objectif lors d’une opération de
zoom.
Précautions concernant l’utilisation du flash
Lorsque vous utilisez un flash intégré, veillez à retirer le pare-soleil et à prendre la
photo à une distance d’au moins 1 m (3,3 pieds) du sujet. Dans le cas de certaines
combinaisons objectif/flash, l’objectif peut partiellement bloquer la lumière du
flash, ce qui génère une ombre en bas de l’image.
Lors de l’utilisation d’un flash intégré, les coins de l’écran peuvent apparaître plus
sombres en position grand angle. Vérifiez la longueur focale selon le flash intégré
de votre appareil photo.
Vignetage
Lorsque vous utilisez l’objectif, les coins de l’écran peuvent s’assombrir par
rapport au centre. Pour réduire ce phénomène (appelé vignetage), l’ouverture
doit être réglée à une valeur comprise entre 1 et 2 par rapport à la position de
fermeture complète.
Noms des pièces
1···Repère du pare-soleil 2···Bague de mise au point 3···Index de distance
4···Repère de la longueur focale 5···Echelle de longueur focale 6···Contacts de
l’objectif 7···Repère de montage 8···Bague du zoom 9···Echelle de mise au point
Fixation/retrait de l’objectif
Fixation de l’objectif (Voir l’illustration –.)
1Retirez les capuchons d’objectif situés à l’avant et l’arrière,
ainsi que le capuchon de l’appareil photo.
Vous pouvez fixer/détacher le capuchon avant de l’objectif de deux façons, (1)
et (2). Lorsque vous fixez/détachez le capuchon d’objectif alors que le pare-
soleil est en place, utilisez la méthode (2).
2Alignez le repère orange situé sur la monture de l’objectif
sur le repère orange de l’appareil (repère de montage),
puis insérez l’objectif dans la monture de l’appareil et
tournez-le dans le sens horaire jusqu’à ce qu’il se bloque.
N’appuyez pas sur le bouton de déblocage de l’objectif de l’appareil lorsque
vous fixez l’objectif.
Ne fixez pas l’objectif de travers.
Retrait de l’objectif (Voir l’illustration –.)
Tout en appuyant et en maintenant enfoncé le bouton de
déblocage de l’objectif sur l’appareil, tournez l’objectif dans le
sens anti-horaire jusqu’à la butée, puis détachez l’objectif.
Fixation du pare-soleil
Il est recommandé d’utiliser un pare-soleil afin de réduire la lumière parasite
et d’assurer une qualité d’image maximale.
Alignez la ligne rouge située sur le pare-soleil avec le demi-
point rouge de l’objectif (repère du pare-soleil). Tournez le
pare-soleil dans le sens horaire jusqu’à ce que le demi-point
rouge de l’objectif se trouve en face de son point rouge et qu’
il émette un déclic de mise en place.
Fixez correctement le pare-soleil. Sinon, le pare-soleil risque de perturber l’effet
souhaité ou d’apparaître sur les images.

Lorsque vous le rangez, retournez le pare-soleil et placez-le sur l’objectif à l’arrière.
Utilisation du zoom
Tournez la bague du zoom pour obtenir la longueur focale de
votre choix.
Mise au point
Lorsque vous utilisez la mise au point automatique, l’appareil photo fait la
mise au point automatiquement au niveau de l’objectif.
Même lorsque le mode de mise au point automatique est sélectionné, la bague
de mise au point peut tourner si vous la déplacez par inadvertance. Ne tournez
la bague de mise au point manuellement que lorsque l’appareil photo est en
mode de mise au point manuelle sous peine de provoquer un problème de
fonctionnement. (Certains appareils photos ne sont pas équipés de la fonction de
mise au point manuelle directe. Si votre appareil photo est doté de cette fonction,
cette restriction est décrite dans la section relative à la mise au point du mode d’
emploi de l’appareil photo.)
Pour effectuer une mise au point manuelle, réglez votre appareil en mode de
mise au point manuelle et tournez la bague de mise au point tout en regardant
dans le viseur, etc.
Español
En este manual encontrará información sobre la utilización de cada
objetivo. Las precauciones comunes que se aplican a los objetivos, como
por ejemplo las notas sobre la utilización, se encuentran en una hoja
separada con el título “Precauciones previas a la utilización del producto”.
Asegúrese de leer ambos documentos antes de utilizar el objetivo.
Este objetivo está diseñado para las monturas A que se pueden utilizar en
las cámaras Sony α(modelos equipados con sensor de imágenes de tamaño
APS-C). No se puede utilizar en cámaras de formato de 35 mm.
Notas sobre el uso
Cuando utilice este objetivo en una cámara con montura E, fíjele un adaptador
de montura de objetivo a la venta por separado. No fije el objetivo directamente
al la cámara con montura E o podría dañar ambos.
Cuando transporte la cámara con el objetivo colocado, sujete firmemente tanto la
cámara como el objetivo.
No sujete ninguna parte sobresaliente del objetivo al utilizar el zoom.
Precauciones en el uso del flash
Al usar una cámara con flash incorporado, asegúrese de extraer el parasol y tomar
fotografías desde como mínimo 1 m de distancia desde el motivo. Con algunas
combinaciones de objetivo y flash, el objetivo puede bloquear parcialmente la luz
del flash, lo que podría provocar una sombra en la parte inferior de la imagen.
Cuando utilice una cámara con flash incorporado, es posible que las esquinas
de la pantalla se vean más oscuras en la posición gran angular. Compruebe la
distancia focal según el flash incorporado a la cámara.
Viñeteado
Si utiliza el objetivo, las esquinas de la pantalla se vuelven más oscuras que el
centro. Para reducir este fenómeno (llamado viñeteado), cierre la abertura de
1 a 2 puntos.
Nombres de las piezas
1···Índice de cubierta del objetivo 2···Anillo de enfoque 3···Índice de distancia
4···Índice de distancia focal 5···Escala de distancia focal 6···Contactos del
objetivo 7···Índice de montaje 8···Anillo de zoom 9···Escala de distancia
Colocación/extracción del objetivo
Para colocar el objetivo (consulte la ilustración – .)
1Extraiga las tapas frontal y posterior del objetivo y la tapa
del cuerpo de la cámara.
Puede colocar o extraer la tapa frontal del objetivo de dos modos, (1) y (2).
Cuando coloque o extraiga la tapa del objetivo con el parasol colocado,
utilice el método (2).
2Alinee el índice naranja del tambor del objetivo con
el índice naranja de la cámara (índice de montaje) y,
a continuación, inserte el objetivo en la montura de
la cámara y gírelo hacia la derecha hasta que quede
encajado.

No pulse el botón de liberación del objetivo de la cámara cuando monte el objetivo.
No monte el objetivo inclinado.
Para extraer el objetivo (consulte la ilustración –.)
Gire el objetivo hacia la izquierda hasta que se detenga mientras
mantiene el botón de liberación del objetivo pulsado y, a continuación,
extráigalo.
Colocación del parasol
Es recomendable utilizar un parasol para reducir los reflejos y garantizar la
máxima calidad de imagen.
Alinee la línea roja de la cubierta del objetivo con el medio
punto rojo del objetivo (Índice de cubierta del objetivo). Gire
la cubierta en el sentido de las agujas del reloj hasta que el
medio punto rojo del objetivo coincida con el medio punto
rojo de la cubierta y encaje correctamente.
Fije el parasol correctamente. Si no, es posible que la cubierta impida el efecto
deseado o puede que aparezca en las fotografías.
Cuando la guarde, gire el parasol y colóquelo al revés en el objetivo.
Utilización del zoom
Gire el anillo de zoom hasta la distancia focal que desee.
Enfoque
Cuando utilice el enfoque automático, la cámara enfocará el objetivo
automáticamente.
Incluso cuando esté activado el enfoque automático, es posible que el anillo
de enfoque gire si lo mueve accidentalmente. Gire manualmente el anillo de
enfoque únicamente cuando la cámara esté ajustada en el modo de enfoque
manual directo. De lo contrario, podría provocar un fallo de funcionamiento
(algunas cámaras no disponen de la función de enfoque manual directo. Si su
cámara presenta esta función, encontrará la explicación sobre esta restricción en
la sección acerca del enfoque del manual de instrucciones de la cámara).
Cuando enfoque manualmente, ajuste la cámara en el modo de enfoque
manual y gire el anillo de enfoque mientras mira a través del visor, etc.
Spécifications
Nom (Désignation du
modèle)
Longueur focale
équivalente au
format 35 mm*
1
(mm)
Elément en
groupes de
l’objectif
Angle de
vue *1
Mise au
point
minimale*2
(m (pieds))
Agrandissement
maximum (X)
Valeur f
minimale
Diamètre
du filtre
(mm)
Dimensions
(diamètre maximum
× hauteur)
(mm (po))
Poids
(g (on.))
DT 16-105mm
F3.5-5.6
(SAL16105)
24-157,5 11-15 83°-15° 0,4 (1,3) 0,23 f/22-36 62 Environ 72×83
(2 7/8×3 3/8)
Environ 470
(16 9/16)
*1Les valeurs pour une longueur focale et un angle de vue équivalents au format 35 mm sont basées sur des appareils photos numériques à objectifs interchangeables équipés
d’un capteur d’image au format APS-C.
*2La mise au point minimale est la distance entre le capteur d’image et le sujet.
Cet objectif dispose d’un encodeur de distance. L’encodeur de distance permet d’effectuer des mesures plus précises (ADI) à l’aide d’un flash.
Selon le mécanisme d’objectif, la longueur focale peut varier en fonction de la distance de prise de vue. La longueur focale suppose que l’objectif est réglé sur l’infini.
Articles inclus: Objectif (1), Capuchon d’objectif avant (1), Capuchon d’objectif arrière (1), Pare-soleil (1), Jeu de documents imprimés
La conception et les spécifications peuvent être modifiées sans préavis.
est une marque commerciale de Sony Corporation.
Les noms des compagnies et les noms des produits sont des marques de fabrique ou des marques déposées de ces compagnies.
Especificaciones
Nombre (Nombre del
modelo)
Distancia focal *1
(mm) equivalente al
formato de 35 mm
Elementos y
grupos del
objetivo
Ángulo de
visión *1
Enfoque
mínimo*2
(m)
Ampliación
máxima (X)
F-stop
mínimo
Diámetro
del filtro
(mm)
Dimensiones
(diámetro máximo ×
altura) (mm)
Peso (g)
DT 16-105mm
F3.5-5.6
(SAL16105)
24-157,5 11-15 83°-15° 0,4 0,23 f/22-36 62 Aprox. 72×83 Aprox. 470
*1Los valores de la distancia focal equivalente al formato de 35 mm y al ángulo de visión se basan en cámaras digitales de objetivo intercambiable equipadas con un sensor de
imágenes de tamaño APS-C.
*2El enfoque mínimo es la distancia desde el sensor de imágenes hasta el motivo.
Este objetivo está equipado con un codificador de distancia. El codificador de distancia permite una medición más exacta (ADI) mediante el uso de un flash para la realización
del proceso.
En función del mecanismo del objetivo, es posible que la distancia focal varíe si la distancia de toma de imagen también lo hace. La distancia focal asume que el objetivo está
enfocado al infinito.
Elementos incluidos: Objetivo (1), Tapa frontal del objetivo (1), Tapa posterior del objetivo (1), Parasol (1), Juego de documentación impresa
El diseño y las especificaciones están sujetos a cambio sin previo aviso.
es una marca comercial de Sony Corporation.
Los nombres de compañías y los nombres de productos de compañías son marcas comerciales o marcas comerciales registradas de esas compañías.


–1
(1) (2)
–2




!
!
!
!
!
