Sony FWD-S42E1 User manual

FWD-S42E1
SonyCorporation Printed inKorea
© 2009 Sony Corporation
4-160-338-03(1)
Flat Wide
Display Monitor
取扱説明書
Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l’uso
お買い上げいただきありがとうございます。電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。FWD-S42E1
CS
IT
ES
DE
FR
GB
JP

2JP
安全のためにソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。4〜8ページの注意事項をよくお読みください。9ページの「本機の性能を保持するために」もあわせてお読みください。長期間安全に使用していただくために、定期点検を実施することをおすすめします（有料）。点検の内容や費用については、ソニーのサービス窓口にご相談ください。すぐに、お買い上げ店またはソニーのサービス窓口にご連絡ください。安全のための注意事項を守る定期点検をする故障したら使わない万一、異常が起きたら･煙が出たら･異常な音、においがしたら･内部に水、異物が入ったら･製品を落としたりキャビネットを破損したときは,
1ディスプレイの電源を切る。2ディスプレイの電源コードや接続コードを抜く。3お買い上げ店またはソニーのサービス窓口に連絡する。
この装置は、クラスB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。
取扱説明書に従って正しい取り扱いをしてください。警告表示の意味取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。注意を促す記号行為を禁止する記号行為を指示する記号

3JP
JP
目次警告....................................................................................................................................................4注意....................................................................................................................................................5電池についての安全上のご注意......................................................................................................7その他の安全上のご注意..................................................................................................................8使用上のご注意（性能を保持するために）.....................................................................................9設置するときのご注意..................................................................................................................10前面.................................................................................................................................................11後面.................................................................................................................................................12リモコン..........................................................................................................................................15ボタンの機能............................................................................................................................15リモコンの特別ボタン.............................................................................................................17ワイド切換を使う...............................................................................................................17IDMODEボタンを使う....................................................................................................18オプションアダプター..................................................................................................................19スピーカーの接続..........................................................................................................................21電源コードの接続..........................................................................................................................21ケーブルを処理する......................................................................................................................22メニュー一覧..................................................................................................................................23画質/音質メニュー......................................................................................................................24画面メニュー..................................................................................................................................26設定メニュー..................................................................................................................................28ネットワーク機能を使う準備をする...........................................................................................32故障かな？と思ったら..................................................................................................................34入力信号一覧表..............................................................................................................................36仕様.................................................................................................................................................38索引.................................................................................................................................................40各部の名称と働き接続メニューの設定ネットワーク機能その他の情報

4JP
下記の注意を守らないと、火災や感電により死亡や大けがにつながることがあります。規定の電源電圧で使うこの取扱説明書に記されている電源電圧でお使いください。規定外の電源電圧での使用は、火災や感電の原因となります。油煙、湯気、湿気、ほこりの多い場所では設置・使用しない上記のような場所に設置すると、火災や感電の原因となります。この取扱説明書に記されている仕様条件以外の環境での使用は、火災や感電の原因となります。分解や改造をしない分解や改造をすると、火災や感電、けがの原因となることがあります。内部の点検や修理は、お買い上げ店またはソニーのサービス窓口にご依頼ください。電源コードを傷つけない電源コードを傷つけると、火災や感電の原因となります。次の項目を必ずお守りください。･設置時に、製品と壁やラック、棚などの間に、はさみ込まない。･電源コードを加工したり、傷つけたりしない。･重いものをのせたり、引っ張ったりしない。･熱器具に近づけたり、加熱したりしない。･電源コードを抜くときは、必ずプラグを持って抜く。万一、電源コードが傷んだら、お買い上げ店またはソニーのサービス窓口に交換をご依頼ください。内部に水や異物をいれない水や異物が入ると火災や感電の原因となることがあります。万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コードを抜いて、お買い上げ店またはソニーのサービス窓口にご相談ください。設置・取り付けは確実に不確実な設置を行うと、ディスプレイが転倒してけがや火災・感電の原因となります。設置の際は、以下の注意事項を必ずお守りください。壁面・天井・台上への設置、または転倒防止のためディスプレイを固定するなど、特殊な設置を行う場合には、必ずお買い上げ店に工事を依頼してください。安全アースを接続する安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。･電源コンセントが3極の場合付属の電源コードを使用することで、安全アースが接続されます。･電源コンセントが2極の場合付属の3極→2極の変換プラグアダプターを使用し、変換プラグアダプターから出ている緑色のアースを、建物に備えられているアース端子に接続する。･アース接続は、必ず電源プラグを電源につなぐ前に行ってください。また、アース接続をはずす場合は、必ず電源プラグを電源から切り離してから行ってください。不明な点はお買い上げ店またはソニーのサービス窓口にご相談ください。アース線変換プラグアダプター警告

5JP
JP
高温部分に触れない機器を使用中または使用直後には上面や側面が高温になっているため、やけどをすることがあります。使用中および電源を切るまたはスタンバイした状態から10分間は触れないでください。下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。重いディスプレイは、2人以上で開梱・運搬するディスプレイは見た目より重量があります。開梱・運搬は、けがや事故を防ぐため、必ず2人以上で行ってください。1人で行うと腰を痛めることがあります。本体を持って運搬するディスプレイを運ぶときは、スピーカー部分を持たず、必ず本体または本体にある取っ手部分を持ってください。スピーカーがディスプレイからはずれて落下し、けがの原因となることがあります。ぬれた手で電源プラグをさわらないぬれた手で電源プラグを抜き差しすると、感電の原因となることがあります。水のある場所に設置しない水が入ったり、ぬれたりすると、火災や感電の原因となることがあります。雨天や降雪中、海岸や水辺での使用は特にご注意ください。不安定な場所に設置しないぐらついた台の上や傾いたところなどに設置すると、ディスプレイが落ちたり、倒れたりして、けがの原因となることがあります。また、設置・取り付け場所の強度を充分にお確かめください。接続の際は電源を切る電源コードや接続ケーブルを接続するときは、電源を切ってください。感電や故障の原因となることがあります。指定された電源コード、接続ケーブルを使う付属の、あるいは取扱説明書に記されている電源コード、接続ケーブルを使わないと、感電や故障の原因となることがあります。ほかの電源コードや接続ケーブルを使用する場合は、お買い上げ店またはソニーのサービス窓口にご相談ください。通風孔をふさがない通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがあります。風通しをよくするために次の項目をお守りください。･設置の項（10ページ）に従って設置してください。･密閉された狭い場所に押し込めない。･毛足の長い敷物（じゅうたんや布団など）の上に設置しない。･布などで包まない。･あお向けや逆さまにしない。設置時には転倒防止処置を行う本機を据え置きする際には、万一の場合に備え、転倒防止処置を行ってください。注意

6JP
直射日光の当たる場所や熱器具の近くに設置・保管しない内部の温度が上がり、火災や故障の原因となることがあります。電源コードのプラグおよびコネクターは突き当たるまで差し込むまっすぐに突き当たるまで差し込まないと、火災や感電の原因となります。お手入れの際は、電源を切って電源プラグを抜く電源を接続したままお手入れをすると、感電の原因となることがあります。移動させるときは電源コード、接続ケーブルを抜く接続したまま移動させると、電源コードや接続ケーブルが傷つき、火災や感電の原因となることがあります。定期的に内部の掃除を依頼する長い間、掃除をしないと内部にホコリがたまり、火災や感電の原因となることがあります。1年に1度は、内部の掃除をお買い上げ店またはソニーのサービス窓口にご依頼ください（有料）。特に、湿気の多くなる梅雨の前に掃除をすると、より効果的です。人が通行するような場所に置かないコード類は正しく配置する電源コードや信号ケーブルは、足に引っかけると製品の落下や転倒などによりけがの原因となることがあります。人が踏んだり、引っかけたりするような恐れのある場所を避け、十分注意して接続・配置してください。コード類は正しく配置する電源コードや接続ケーブルは、足に引っかけると本機の落下や転倒などによりけがの原因となることがあります。十分注意して接続・配置してください。変換プラグアダプターのアースキャップは幼児の手の届かないところに保管する万一、誤って飲み込んだときは、窒息する恐れがありますので、ただちに医師にご相談ください。

7JP
JP
電池についての安全上のご注意液漏れ・破裂・発熱による大けがや失明を避けるため、下記の注意事項を必ずお守りください。下記の注意事項を守らないと、破裂・発熱・液漏れにより、死亡や大けがなどの人身事故になることがあります。電池の液が漏れたときは素手で液をさわらない電池の液が目に入ったり、身体や衣服につくと、失明やけが、皮膚の炎症の原因となることがあります。液の化学変化により、時間がたってから症状が現れることがあります。必ず次の処理をする液が目に入ったときは、目をこすらず、すぐに水道水などのきれいな水で充分洗い、ただちに医師の治療を受けてください。液が身体や衣服についたときは、すぐにきれいな水で充分洗い流してください。皮膚の炎症やけがの症状があるときは、医師に相談してください。使用済みの電池は、地域のルールに従って処分してください。電池を火の中に入れない、加熱・分解・改造・充電しない、水でぬらさない破裂したり、液が漏れたりして、けがややけどの原因となることがあります。電池は乳幼児の手の届かない所に置く電池は飲み込むと、窒息や胃などへの障害の原因となることがあります。万一、飲み込んだときは、ただちに医師に相談してください。下記の注意事項を守らないと、破裂・液漏れにより、けがをしたり周辺の物品に損害を与えたりすることがあります。指定以外の電池を使わない、新しい電池と使用した電池または種類の違う電池を混ぜて使わない電池の性能の違いにより、破裂したり、液が漏れたりして、けがややけどの原因となることがあります。マンガン電池をお使いください。電池の品番を確かめ、お使いください。＋と−の向きを正しく入れる＋と−を逆に入れると、ショートして電池が発熱や破裂をしたり、液が漏れたりして、けがややけどの原因となることがあります。機器の表示に合わせて、正しく入れてください。使い切ったときや、長時間使用しないときは、電池を取り出す電池を入れたままにしておくと、過放電により液が漏れ、けがややけどの原因となることがあります。リモコンのフタを開けて使用しないリモコンのフタを開けたまま使用すると、漏液、発熱、発火、破裂などの原因となることがあります。マンガン電池を使用し、フタを閉めて使用してください。

8JP
その他の安全上のご注意アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってください。アース接続を外す場合は、必ず電源プラグを電源コンセントから抜いて行ってください。警告設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。ご注意ご注意日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足した承認品が要求されます。ソニー推奨の電源コードセットをご使用ください。

9JP
JP
使用上のご注意（性能を保持するために）お手入れのしかたお手入れをする前に、必ず電源プラグをコンセントから抜いてください。画面のお手入れについてディスプレイの表面が傷つくことがありますので、硬いものでこすったり、たたいたり、ものをぶつけたりしないでください。また特殊な表面処理をしてあります。誤ったお手入れをした場合，性能を損なうことがありますので，以下のことをお守りください。･スクリーン表面についた汚れは、クリーニングクロスやメガネ拭きなどの柔らかい布で軽く拭いてください。･汚れがひどいときは、クリーニングクロスやメガネ拭きなどの柔らかい布に水を少し含ませて、拭きとってください。･アルコールやベンジン、シンナー、酸性洗浄液、アルカリ性洗浄液、研磨剤入り洗浄剤、化学ぞうきんなどはスクリーン表面を傷めますので、絶対に使用しないでください。外装のお手入れについて･乾いた柔らかい布で軽く拭いてください。汚れがひどいときは、薄い中性洗剤溶液を少し含ませた布で拭きとり、乾いた布でから拭きしてください。･アルコールやベンジン、シンナー、殺虫剤をかけると、表面の仕上げを傷めたり、表示が消えてしまうことがあるので、使用しないでください。･布にゴミが付着したまま強く拭いた場合、傷が付くことがあります。･ゴムやビニール製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。液晶画面について･液晶画面を太陽に向けたままにすると、液晶画面を傷めてしまいます。窓際や室外に置くときなどはご注意ください。･液晶画面を強く押したり、ひっかいたり、上にものを置いたりしないでください。画面にムラが出たり、液晶パネルの故障の原因になります。･寒い所でご使用になると、横縞が見えたり、画像が尾を引いて見えたり、画面が暗く見えたりすることがありますが、故障ではありません。温度が上がると元に戻ります。･静止画を継続的に表示した場合、焼きつきや残像を生じることがあります。残像は時間の経過とともに元に戻ります。焼きつきが発生したときは、本機のスクリーンセーバー機能を使用するか、ビデオソフトなどの動きのある映像を映してください。焼きつきが軽度のときは、次第に目立たなくなることがありますが、一度発生した焼きつきは、完全には消えません。･使用中に画面やキャビネット、フレームがあたたかくなることがありますが、故障ではありません。液晶画面の輝点・滅点について本機の液晶パネルは有効画素99.99％以上の非常に精密度の高い技術で作られていますが、画面上に黒い点が現れたり（画素欠け）、常時点灯している輝点（赤、青、緑など）や滅点がある場合があります。また、液晶パネルの特性上、長期間ご使用の間に画素欠けが生じることもあります。これらの現象は故障ではありませんので、ご了承の上本機をお使いください。設置についてのご注意･お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。･ほかの機器と組み合わせて設置する場合、各機器の設置位置などにより、リモコンの誤動作や映像の乱れ、雑音などが起こることがあります。この場合は、お買い上げ店、またはソニーのサービス窓口にご連絡ください。

10 JP
設置するときのご注意
周囲に充分なスペースをとる･内部の温度上昇を防ぐため、密閉状態にならないようにディスプレイの周囲に少なくとも下図に示す距離をあけて、通風を確保してください。･周囲の温度は0℃〜40℃の範囲でご使用ください。天井付近に設置する場合、周囲の温度は室温より高くなることがありますのでご注意ください。･スタンドを使用するときは、専用テーブルトップスタンドSU-S01（別売）をご使用ください。取り付け方法については、テーブルトップスタンドの取扱説明書をご覧ください。･ブラケットやネジ、ボルトなどの設置機材について特定の製品を指定することはできません。実際の設置は、お買い上げ店またはソニーのサービス窓口にご依頼ください。設置についてはソニーのサービス窓口にご相談ください。･通電中は高温になる部分があり、やけどの原因となります。通電中やスタンバイにした直後は、本機の上面、後面には手を触れないでください。テーブルトップスタンドを使用する場合水平方向で使用する場合垂直方向で使用する場合前面側面単位：cm25101010･スタンド（別売）を取り付けたままの状態で、運搬や設置を行うときは、2人以上で作業してください。･VESAマウント対応のスタンドなどを取り付ける場合、ネジの締め付けトルクの推奨値は2N・m(20kgf･cm)です。ご注意前面側面単位：cm251010255前面側面設置の際は、必ず1
ボタンを左下にしてください。20252510単位：cm5

11JP
JP
前面各部の名称と働き名称説明11（電源/スタンバイ）インジケーター･本機の電源を入れると緑色に点灯します。･本機がスタンバイ状態のとき、赤色に点灯します。またPC入力のとき、パワーセービング状態になると、インジケーターがオレンジ色に点灯します。1インジケーターが赤色で点滅したときは、34ページをご覧ください。「マルチディスプレイ設定」の「LED」が「切」で、「ポジション設定」が右下以外の場合は、ディスプレイの電源が入っていてもインジケーターは緑点灯しません（無信号時/未対応信号時を除く）。2リモコンセンサーリモコンの受光部です。ご注意

12 JP

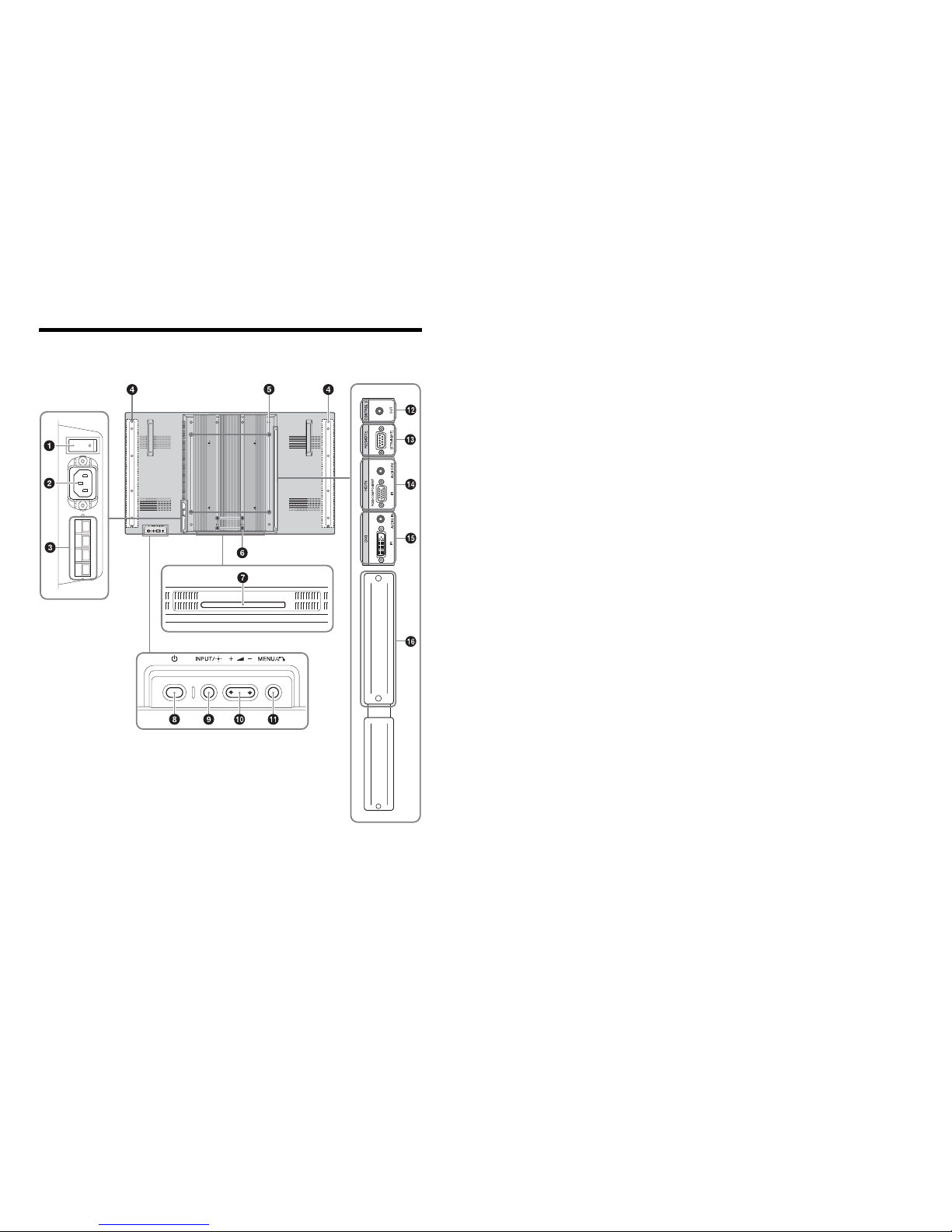

後面

13JP
JP
名称説明1主電源スイッチ本機設置時には「入」（側を押す）にします。「切」（側を押す）にすると、消費電力を0Wにすることができます。2ACIN（電源入力）ソケット付属の電源コードをこのソケットとコンセントに接続します。21ページをご覧ください。電源コードを接続し、主電源スイッチを「入」にすると、1インジケーターが赤色に点灯し、本機はスタンバイ状態になります。3SPEAKER（スピーカー）端子スピーカーSS-SPG02（別売）をこの端子に接続します。スピーカーの接続について詳しくは、スピーカーに付属の取扱説明書をご覧の上、正しく接続してください。また、スピーカーコードのまとめかたは、22ページをご覧ください。4スピーカー取り付け位置専用スピーカーSS-SPG02を取り付けます。5スタンド取り付け用穴VESA規格に準拠したネジ穴です。（ピッチ：400mm×400mm， ネジ：M6）VESAマウント対応のスタンドなどを取り付ける場合、ネジの締め付けトルクの推奨値は2N・m(20kgf･cm)です。6専用テーブルトップスタンド取り付け用穴
テーブルトップスタンドSU-S01（別売）を取り付けるときに使用します。
7専用テーブルトップスタンド装着穴カバーテーブルトップスタンドSU-S01（別売）を取り付けるときに外します。81（電源）本機の電源を入/切（スタンバイ）します。主電源スイッチが「入」（側）の状態で操作してください。9INPUT/（確定）HD15(RGB/COMPONENT)IN端子、DVIIN端子、またはOPTIONスロットに接続した機器からの入力信号を選びます。の順に入力信号を切り換えます。OPTIONスロットに映像系のオプションアダプターがないときは、OPTIONをスキップします。また、メニューで設定した内容を確定するときに使用します。0（音量調節/カーソル移動）+/-/F/fスピーカーから出る音量を調節するときに使用します。また、メニューを表示しているときは、カーソルの移動や数値などの設定をするときに使用します。qaMENU/（戻る）画面にメニューを出すときに使用します。また、ひとつ前のメニュー画面に戻るときに使用します。qsCONTROLSOUT（ミニジャック）ディスプレイを含む他機器のCONTROLSIN端子に接続すると、1台のリモコンで複数の機器を操作できます。qdREMOTE（D-sub9ピン）RS-232Cプロトコルを使って本機を遠隔操作するときに使います。詳しくはお買い上げ店またはソニーのサービス窓口にご相談ください。qfHD15(RGB/COMPONENT)（D-sub15ピン）AUDIO(ステレオミニジャック)HD15(RGB/COMPONENT)IN：映像機器やPCのアナログRGB信号出力端子、またはコンポーネント信号出力端子と接続します。39ページをご覧ください。AUDIOIN：音声信号を入力します。映像機器やPCの音声出力端子と接続します。コンポーネント信号を入力する際は13、14ピンに同期信号を入力しないでください。画像が正しく表示されない場合があります。qgDVI（DVI-D24ピン）AUDIO(ステレオミニジャック)DVIIN：映像機器やPCなどのデジタル信号出力端子と接続します。HDCPのコンテンツ保護に対応しています。AUDIOIN：音声信号を入力します。映像機器などの音声出力端子と接続します。ご注意ご注意

14 JP
qhOPTIONスロット（VIDEO/COMポート）映像信号および通信機能に対応したスロットです。オプションアダプター（BKM-FWシリーズなど）を装着すると、本機の機能を拡張することができます。19ページをご覧ください。名称説明

15JP
JP
リモコンボタンの機能･数字ボタンの「5」および+/-ボタンには、凸部（突起）が付いています。操作の目印としてお使いください。･付属の単3形マンガン乾電池2本を、リモコンの電池挿入部内部の図を確認しながら、3極と#極を正しく入れてください。･指定以外の電池に交換すると、破裂する危険があります。必ず指定の電池に交換してください。使用済みの電池は、国または地域の法令に従って処理してください。1ON（電源入）ボタン押すと電源が入ります。本機後面にある主電源スイッチが「入」の状態で操作してください。2DVIボタンDVI端子に接続した機器からの入力信号を選びます。3PICTUREボタン「画質モード」を切り換えます。ボタンを押すごとに、「ダイナミック」、「スタンダード」、「カスタム」、「カンファレンス」の順に切り換わります。4F/f/G/g/（矢印/確定）ボタンF/f/G/gボタンでメニューのカーソルを移動させたり、数値などを設定します。ボタンを押すと、選んだメニューや設定した内容を確定します。5（ワイド切換）ボタン画面のアスペクト比を変更します。17ページをご覧ください。6MENUボタン画面にメニューを出すときに使用します。もう一度押すとメニューが消えます。23ページをご覧ください。ご注意
,
押してスライドさせて開ける

16 JP
本機ではHDMIボタン、OPTION２ボタン、VIDEOボタン、SVIDEOボタン、ボタンは使用しません。7IDMODE（ON/0-9/SET/C/OFF）ボタン複数のディスプレイを使用しているとき、「インデックス番号」を指定して、特定のディスプレイのみを操作することができます。･ONボタン：「インデックス番号」を画面上に表示します。･0-9ボタン：操作したいディスプレイの「インデックス番号」を入力します。･SETボタン：入力した「インデックス番号」を設定します。･Cボタン：入力した「インデックス番号」をクリアします。･OFFボタン：通常の画面に戻ります。18ページをご覧ください。8（コントラスト）+/–ボタン画像のコントラストを調整します。9（音量調節）+/–ボタン音量を調節します。0（消音）ボタン音を消します。もう一度押すと、音が出ます。qa DISPLAYボタン現在選択されている入力、入力されている信号の種類および「アスペクト」設定を画面に表示します。もう一度押すと表示は消えます。表示された状態でしばらくたつと自動的に表示は消えます。qs OPTION1ボタンオプションアダプターを装着した際、そこに接続した機器からの入力信号を選びます。装着したオプションアダプターに入力が複数ある場合は、ボタンを押すたびに入力が切り換わります。qd HD15ボタンHD15(RGB/COMPONENT)端子に接続した機器からの入力信号を選びます。メニューの設定によりRGB信号かコンポーネント信号の自動選択またはマニュアル選択ができます。qf 1STANDBYボタン押すとスタンバイ状態になります。ご注意

17JP
JP
リモコンの特別ボタンワイド切換を使う画面のアスペクト比を変更することができます。ちょっと一言「画面」メニューからも「アスペクト」を設定することができます。27ページをご覧ください。ビデオ、DVDなどの映像機器からの入力の場合（PC入力以外）4:3の映像ソースm16:9の映像ソースm
PC入力の場合以下のイラストは解像度1,024×768の入力を行った場合です。パネル解像度（1,920×1,080）より高い解像度の信号を入力した場合、リアルはフル1と同じように表示します。ワイドズームズームフル4:3ご注意ワイドズームズームフル4:3リアルフル1フル2

18 JP
IDMODEボタンを使う複数のディスプレイを使用しているとき、「インデックス番号」を指定して、特定のディスプレイのみを操作することができます。1ONボタンを押す。「インデックス番号」が、画面左下のメニューに黒い文字で表示されます（「インデックス番号」は、1から255の範囲で、あらかじめ各ディスプレイに設定されています）。2リモコンの0から9のボタンで、操作したいディスプレイの「インデックス番号」を入力する。すべてのディスプレイの「インデックス番号」の右に、入力した数字が表示されます。3SETボタンを押す。選択したディスプレイの文字が緑色に変わり、その他のディスプレイの文字は赤色に変わります。これで特定のディスプレイ（文字が緑色に変わったディスプレイ）のみを操作できます（ONボタン、1STANDBYボタン、およびIDMODE-OFFボタンの操作だけは、ほかのディスプレイにも有効です）。4設定変更などの操作が終了したら、OFFボタンを押す。ディスプレイは通常の画面に戻ります。インデックス番号を訂正するにはCボタンを押して、現在入力されている「インデックス番号」を消去します。手順2に戻り、新しい「インデックス番号」を入力します。ちょっと一言ディスプレイの「インデックス番号」を変更するには、28ページの「コントロール設定」の「インデックス番号」をご覧ください。117
インデックス番号入力された番号

19JP
JP
オプションアダプター
本機側面にあるOPTIONスロットqh（14ページ）の端子部はスロットイン方式になっていて、以下のオプションアダプター（別売）に付け換えることができます。各アダプターの取り付けかたについては、お買い上げ店またはソニーのサービス窓口にご相談ください。機能拡張用オプションアダプターについては、それぞれの取扱説明書も合わせてご覧ください。コンポーネント/RGB入力アダプターBKM-FW111Y/G,PB/CB/B,PR/CR/R映像入力端子（BNC型）：映像機器やPCのコンポーネント信号出力端子またはアナログRGB信号出力端子と接続します。2HD,VD同期信号入力端子（BNC型）：PCの同期信号出力端子と接続します。コンポーネント信号を入力する際はHD,VDに同期信号を入力しないでください。画像が正しく表示されない場合があります。3AUDIO（音声入力）端子（ステレオミニジャック）：映像機器やPCの音声出力端子と接続します。HDMI入力アダプターBKM-FW15映像機器やPCのHDMI出力端子と接続します。高精細な映像と2チャンネルのデジタル音声をお楽しみいただけます。･HDMIケーブル（別売）は、必ずHDMIロゴの付いたケーブルをご使用ください。ソニー製のHDMIケーブル（ハイスピードタイプ）を推奨します。･HDMI機器制御は、シリアルナンバー7000001より対応しています。HD-SDI/SDI入力アダプターBKM-FW16映像機器のHD-SDI信号出力端子と接続します。モニターコントロールアダプターBKM-FW211
CONTROLSIN/OUT端子（ミニジャック）：
ディスプレイを含む他機器のCONTROLS端子に接続することで、1台のリモコンで複数の機器を操作できます。2REMOTE端子（D-sub9ピン）：RS-232Cプロトコルを使って本機を遠隔操作できます。詳しくはお買い上げ店またはソニーのサービス窓口にご相談ください。本機を装着した場合ディスプレイ本体のREMOTE端子は使用できません。本機のREMOTE端子をご使用ください。ネットワークマネジメントアダプターBKM-FW3210BASE-T/100BASE-TXのLANケーブルでネットワークに接続できます。PCからネットワーク経由でディスプレイのコントロールおよび各種設定ができます。･安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターをこの端子に接続しないでください。接続についてはオプションアダプターの取扱説明書の指示に従ってください。･本機を装着した場合ディスプレイ本体のREMOTE端子は使用できません。ご注意ご注意ご注意ご注意

20 JP
ストリーミングレシーバーアダプターBKM-FW50本ディスプレイを電子看板（デジタルサイネージ）として活用できます。指定のデータ形式の動画、静止画、BGMが含まれた記録メディアを差し込むだけで再生が簡単にできます。また、遠隔地にあるPCからネットワークを利用してディスプレイへ映像を表示することもできます。･安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターをこの端子に接続しないでください。接続についてはオプションアダプターの取扱説明書の指示に従ってください。･BKM-FW50のWebコントロールに関して、一部機能が制限されます。･本機を装着した場合ディスプレイ本体のREMOTE端子は使用できません。ご注意
