Sony VPL-ES7 Service manual

4-135-539-02 (1)
© 2009 Sony Corporation
Data
Projector
VPL-EX70
VPL-EX7
VPL-ES7
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の
取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
簡易説明書  JP
Quick Reference Manual___ GB
Guide de référence rapide _ FR
Manual de referencia rápida __ ES
Kurzreferenz _____________ DE
Guida rapida all’uso_______ IT
______________ CS

JP 2安全のために
ソニー製品は安全に充分配慮して設計されています。
しかし、電気製品は、まちがった使いかたをすると、
火災や感電などにより死亡や大けがなど人身事故に
つながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
4 〜 8 ページの注意事項をよくお読みください。
5 年に一度は、内部の点検を、お買い上げ店またはソ
ニーの相談窓口にご相談ください（有料）。
すぐに、お買い上げ店またはソニーの相談窓口にご連
絡ください。
m
1電源を切る。
2電源コードや接続コードを抜く。
3お買い上げ店またはソニーの相談窓口に連絡す
る。
安全のために
安全のための注意事項を守る
定期点検をする
故障したら使わない
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは
警告表示の意味
取扱説明書および製品
では、次のような表示を
しています。表示の内容
をよく理解してから本
文をお読みください。
この表示の注意事項を
守らないと、火災や感電
などにより死亡や大け
がなど人身事故につな
がることがあります。
この表示の注意事項を
守らないと、感電やその
他の事故によりけがを
したり周辺の物品に損
害を与えたりすること
があります。
注意を促す記号
行為を禁止する記号
行為を指示する記号

3JP
目次
目次
警告...............................................................................4
注意...............................................................................6
電池についての安全上のご注意..............7
ランプについての安全上のご注意.........8
設置・使用時のご注意....................................9
CD-ROM 取扱説明書の見かた ................ 12
画像を映す............................................................ 13
映す ................................................................... 13
調整する......................................................... 14
電源を切る ................................................... 14
ランプを交換する ............................................. 15
エアーフィルターをクリーニング
する.............................................................................. 17
故障かな？と思ったら................................. 18
主な仕様................................................................... 20
JP

JP 4警告
電源コードを傷つけない
電源コードを傷つけると、火災や
感電の原因となることがあります。
･ 設置時に、製品と壁やラック
（棚）などの間に、はさみ込んだ
りしない。
･ 電源コードを加工したり、傷つ
けたりしない。
･ 重いものをのせたり、引っ張っ
たりしない。
･ 熱器具に近づけたり、加熱した
りしない。
･ 電源コードを抜くときは、必ず
プラグを持って抜く。
万一、電源コードが傷んだら、お
買い上げ店またはソニーの相談窓
口に交換をご相談ください。
付属の電源コード、接続ケーブルを使う
付属の電源コード、接続ケーブル
を使わないと、感電や故障の原因
となることがあります。
内部を開けない
内部には電圧の高い部分があり、
キャビネットや裏ぶたを開けたり
改造したりすると、火災や感電の
原因となることがあります。内部
の調整や設定、点検、修理はお買
い上げ店またはソニーの相談窓口
にご相談ください。
レンズをのぞかない
投影中にプロジェクターのレンズ
をのぞくと光が目に入り、悪影響
を与えることがあります。
内部に水や異物を入れない
水や異物が入ると火災や感電の原
因となることがあります。万一、
水や異物が入ったときは、すぐに
電源を切り、電源コードや接続
ケーブルを抜いて、お買い上げ店
またはソニーの相談窓口にご相談
ください。
排気口、吸気口をふさがない
排気口、吸気口をふさぐと内部に
熱がこもり、火災や故障の原因と
なることがあります。また、手を
近づけるとやけどをする場合があ
ります。風通しをよくするために
次の項目をお守りください。
･ 壁から 30cm 以上離して設置す
る。
･ 密閉された狭い場所に押し込め
ない。
･ 布などで包まない。
･ 立てて使用しない。
･ プロジェクターの下に布や紙を
敷かない。
お手入れの際は、電源を切って電源プラグを
抜く
電源を接続したままお手入れをす
ると、感電の原因となることがあ
ります。
プロジェクターの上に水が入ったものを置
かない
内部に水が入ると火災や感電の原
因となります。
電源プラグおよびコネクターは突きあたる
まで差し込む
まっすぐに突きあたるまで差し込
まないと、火災や感電の原因とな
ります。
警告

5JP
警告
安全アースを接続する
アース接続は必ず電源プラグを電
源につなぐ前に行ってください。
また、アース接続をはずす場合は
必ず電源プラグを電源から切り離
してから行ってください。
床置き、または天井つり金具を使った天井つ
り以外の設置をしない
それ以外の設置をすると火災や大
けがの原因となることがあります。
天井への取り付け、移動は絶対に自分でやら
ない
天井への取り付け、移動は必ずお
買い上げ店またはソニーの相談窓
口にご依頼ください（有料）。
天井の強度不足、取り付け方法が
不十分のときは落下し大けがの原
因となります。
熱感知器や煙感知器のそばに設置しない
熱感知器や煙感知器のそばに設置
すると、排気の熱などにより、感
知器が誤動作するなど、思わぬ事
故の原因となることがあります。
長時間の外出、旅行の時は、電源プラグを抜
く
安全のため、必ず電源プラグをコ
ンセントから抜いてください。
アースキャップやコネクターカバーは幼児
の手の届かないところへ保管する
お子様が誤って飲むと、窒息死す
る恐れがあります。
万一誤って飲み込まれた場合はた
だちに医者に相談してください。
特に小さなお子様にはご注意くだ
さい。

JP 6注意
不安定な場所に設置しない
ぐらついた台の上や傾いたところ
に設置すると、倒れたり落ちたり
してけがの原因となることがあり
ます。また、設置・取り付け場所
の強度を充分にお確かめください。
ぬれた手で電源プラグにさわらない
ぬれた手で電源プラグの抜き差し
をすると、感電の原因となること
があります。
水のある場所に置かない
水が入ったり、濡れたり、風呂場
などで使うと、火災や感電の原因
となります。雨天や降雪中の窓際
でのご使用や、海岸、水辺でのご
使用は特にご注意ください。
湿気やほこり、油煙、湯気の多い場所や虫の
入りやすい場所、直射日光が当たる場所、熱
器具の近くに置かない
火災や感電の原因となることがあ
ります。
本機を立てておかない
保管や、一時的に立てておくと倒
れて思わぬ事故の原因になり危険
です。
スプレー缶などの発火物や燃えやすいもの
を排気口やレンズの前に置かない
火災の原因となることがあります。
投影中にレンズのすぐ前で光を遮らない
遮光した物に熱による変形などの
影響を与えることがあります。
落雷のおそれがあるときは、電源プラグに触
れない
感電の原因となります。
アジャスター調整時に指を挟まない
アジャスターを調整する場合は、
アジャスターに手などが触れない
よう慎重に行ってください。ア
ジャスターに指を挟み、けがの原
因になることがあります。
設置の際、本機と設置部分での指挟みに注意
する
設置する際、本機と設置部分で指
を挟まないように慎重に取り扱っ
てください。
排気口周辺には触れない
排気口周辺はランプの熱で温度が
高くなっています。手などを触れ
ると火傷の原因となります。
定期的にエアーフィルターをクリーニング
する
ランプ交換に合わせて、必ずエアー
フィルターのクリーニングをして
ください。
クリーニングを怠るとフィルター
にごみがたまり、内部に熱がこ
もって火災の原因となることがあ
ります。
電源コード／接続ケーブルに足をひっかけ
ない
電源コードや接続ケーブルに足を
ひっかけるとプロジェクターが倒
れたり、落ちたりしてけがの原因
となることがあります。
注意

7JP
電池についての安全上のご注意
電池についての安全上のご
注意
ここでは、本機のリモートコマンダーで使用可能
な（コイン型）リチウム電池についての注意事項
を記載しています。
･ 乳幼児の手の届かないところに置く。
･ 電池は充電しない。
･ 火の中に入れたり、加熱・分解・改造をしない。
･ 電池の（＋）と（−）を正しく入れる。
･ 電池の液が目に入ったときは、失明の原因とな
るので、こすらずにすぐに水道水などのきれい
な水で充分に洗った後、医師の治療を受ける。
･ 電池の液をなめた場合には、すぐにうがいをし
て医師に相談する。
･ ショートの原因となるので、金属製のネックレ
ス、ヘアピンなどと一緒に持ち運んだり、保管
したりしない。
･ 電池に液もれや異臭があるときは、すぐに火気
から遠ざける。
･ 電池に直接はんだ付けをしない。
･ 電池を保管する場合および破棄する場合は、
テープなどで端子（金属部分）を絶縁する。
･ 皮膚に障害を起こすおそれがあるので、テープ
などで貼り付けない。
･ 電池を落下させたり、強い衝撃を与えたり、変
形させたりしない。
･ 直射日光の強いところや炎天下の車内などの高
温・多湿の場所で使用、放置、保管しない。
･ 電池を水で濡らさない。
･ ショートさせないように機器に取り付ける。
盗難防止用バーを運搬や設置目的で使用し
ない
プロジェクターの後面にある盗難
防止用バーには市販の盗難防止ワ
イヤーを取り付けるなどの目的で
使用してください。
この盗難防止用バーを使って持ち
上げたり、吊り下げなどの設置に
利用したりすると、落下してけが
や故障の原因となることがありま
す。
定期的に内部の掃除を依頼する
長い間掃除をしないと内部にほこ
りがたまり、火災や感電の原因と
なることがあります。1年に 1 度
は、内部の掃除をお買い上げ店ま
たはソニーの相談窓口にご依頼く
ださい（有料）。
特に、湿気の多くなる梅雨の前に
掃除をすると、より効果的です。
運搬する際は、キャリングケースを使用する
本機をキャリングケースに入れず
に運搬すると、落下してけがや故
障の原因となることがあります。
充分に冷えた状態でキャリングケースに収
納する
電源を切った直後に本機をキャリ
ングケースに収納すると、熱がこ
もるためキャビネットの温度が上
がり、次に本機を取り出す際にや
けどの原因となります。
本機をキャリングケースに収納す
る際は、クーリングが終了し、
ファンが止まってから充分冷えた
状態で収納してください。
エアーフィルターカバーをつかんで持たない
本機をエアーフィルターカバー部
分をつかんで持ち上げると、不意
にエアーフィルターカバーが外れ
て本機が落下し、けがや故障の原
因となることがあります。
アジャスターを運搬や吊り下げ目的で使用
しない
アジャスターは本機の傾きを調整
する目的でのみ使用してください。
運搬用の把手代わりに使用したり、
吊り下げなどの設置に利用したり
すると、本機が落下してけがや故
障の原因となることがあります。

JP 8ランプについての安全上のご注意
ランプについての安全上の
ご注意
プロジェクターの光源には、内部圧力の高い水銀
ランプを使用しています。高圧水銀ランプには、
つぎのような特性があります。
･ 衝撃やキズ、使用時間の経過による劣化などに
より大きな音をともなって破裂したり、不点灯
状態となって寿命が尽きたりすることがある。
･ 個体差や使用条件によって、寿命に大きなバラ
ツキがある。指定の時間内であっても破裂、ま
たは不点灯状態になることがある。
･ 交換時期を越えると、破裂の可能性が高くな
る。
「ランプを交換してください」というメッセー
ジが表示されたときには、ランプが正常に点灯
している場合でも速やかに新しいランプと交換
してください。
ランプ交換はランプが充分に冷えてから行
う
ランプが破裂したときはすぐに交換を依頼
する
電源を切った直後はランプが高温に
なっており、さわるとやけどの原因とな
ることがあります。ランプ交換の際は、
電源を切ってから１時間以上たって、充
分にランプが冷えてから行ってくださ
い。
下記の注意を守らないと、
火災や感電により死亡
や大けがにつながること
があります。
ランプが破裂した際には、プロジェク
ター内部やランプハウス内にガラス片
が飛散している可能性があります。ソ
ニーの相談窓口にランプの交換と内部
の点検を依頼してください。また、排
気口よりガスや粉じんが出たりするこ
とがあります。ガスには水銀が含まれ
ていますので、万が一吸い込んだり、
目に入ったりした場合は、けがの原因
となることがあります。
本機または使用済みランプを廃棄す
る場合
本機のランプの中には水銀が含まれていま
す。
廃棄の際は、一般の廃棄物とは一緒にせず、
地方自治体の条例または規則に従ってくだ
さい。
下記の注意を守らないと、
けがをしたり周辺の物品
に損害を与えることがあ
ります。

9JP
設置・使用時のご注意
設置・使用時のご注意
次のような場所には設置しないでください。本機
の故障や破損の原因となります。
風通しが悪い場所
･ 吸気口および排気口は、内部の温度上昇を防ぐ
ためのものです。風通しの悪い場所を避け、通
風口をふさがないように設置してください。
･ 吸気口や排気口がふさがって、内部の温度が上
昇すると、温度センサーが働き、自動的に電源
が切れます。
･ 本機の周囲から 30cm 以内には物を置かないよ
うにしてください。
･ 吸気口には小さな紙などが吸い込まれやすいの
でご注意ください。
温度や湿度が高い場所
温度や湿度が非常に高い場所や温度が著しく低い
場所での使用は避けてください。
空調の冷暖気が直接当たる場所
結露や異常温度上昇により、故障の原因となるこ
とがあります。
熱感知器や煙感知器のそば
感知器が誤動作する原因となることがあります。
ほこりが多い場所、たばこなどの煙が入る場
所
ほこりの多い場所、たばこなどの煙が入る場所で
の使用は避けてください。この様な場所で使用す
るとエアーフィルターがつまりやすくなったり、
故障や破損の原因となります。また、エアーフィ
ルターの汚れは内部の温度が上昇する原因になる
ので、ランプ交換に合わせてに掃除してください。
設置に適さない場所

JP 10 設置・使用時のご注意
次のような状態では使用しないでください。

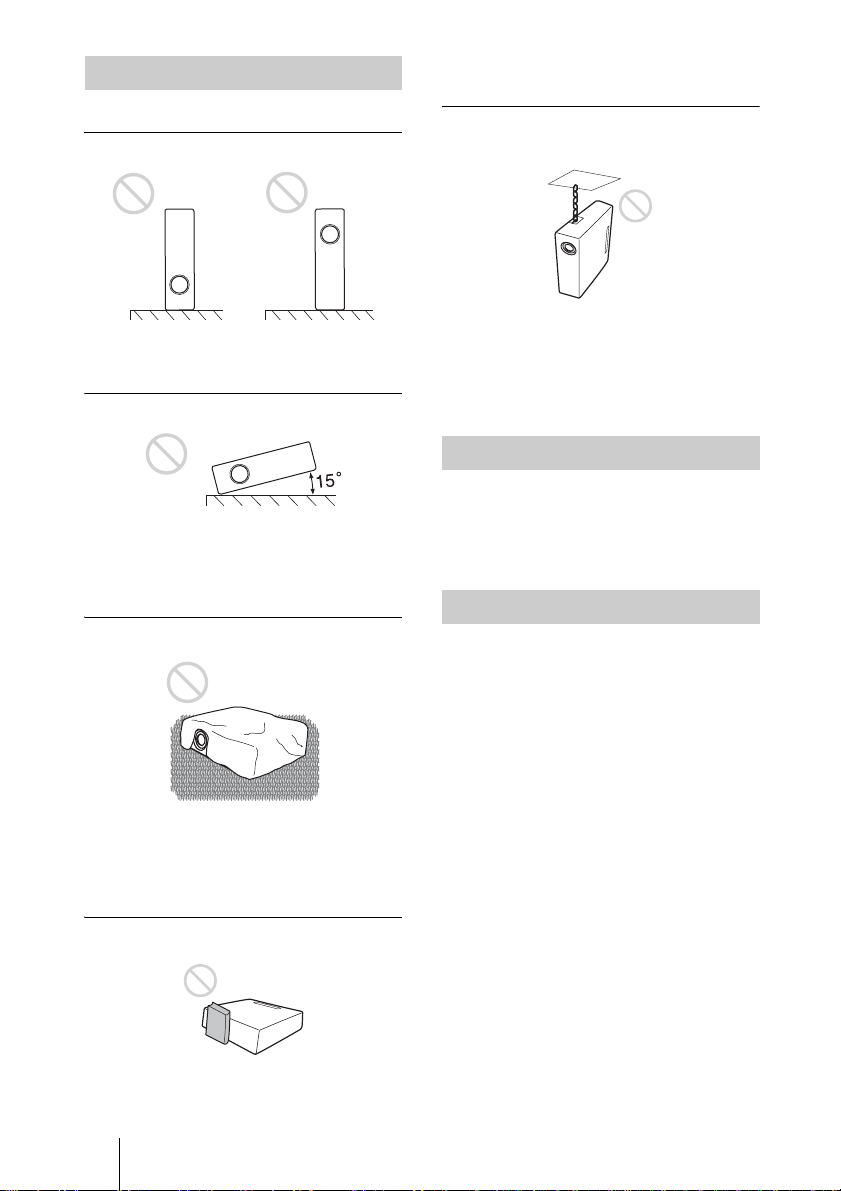

本機を立てて使用しない
本機を立ててお使いになることは避けてください。
故障の原因となります。
本機を左右に傾けない
本機を 15 度以上傾けたり、床置きおよび天つり以
外の設置でお使いになることは避けてください。
色むらやランプの寿命を著しく損ねる原因となる
ことがあります。
吸排気口を覆わない
吸排気口をふさぐような覆いやカバーをしたり、
毛足の長いじゅうたんなどの上では使用しないで
ください。吸排気口がふさがれると、内部の温度
が上昇します。
レンズの前に遮蔽物を置かない
投影中にレンズのすぐ前で光を遮らないでくださ
い。遮光した物に熱による変形など影響を与える
可能性があります。投影を一時的に中断するとき
には、ピクチャーミューティング機能をお使いく
ださい。
盗難防止用バーを運搬や設置目的で使用し
ない
プロジェクターの後面にある盗難防止用バーには、
市販の盗難防止ケーブルを取りつけるなど、盗難
防止の目的で使用してください。この盗難防止用
バーを使って持ち上げたり、吊り下げなどの設置
に利用したりすると、落下や破損による事故の原
因となります。
海抜 1500ｍ 以上でのご使用に際しては、設置設定
メニューの「高地モード」の設定を「入」にして
ください。「切」のままご使用になりますと、部品
の信頼性などに影響を与える恐れがあります。
液晶プロジェクターについて
液晶プロジェクターは非常に精密度の高い技術で
作られていますが、黒い点が現われたり、赤と青、
緑の点が消えないことがあります。また、すじ状
の色むらや明るさのむらが見える場合もあります。
これらは、液晶プロジェクターの構造によるもの
で、故障ではありません。
また、複数台の液晶プロジェクターを並べてスク
リーンへ投射してご使用される際に、プロジェク
ター毎に色合いのバランスが異なるため、同一機
種の組み合わせであっても設置時点で色合いの違
いが目立つ場合があります。
スクリーンについて
表面に凹凸のあるスクリーンを使用すると、本機
とスクリーン間の距離やズーム倍率によって、ま
れに画面上に縞模様が現れる場合があります。こ
れは本機の故障ではありません。
結露について
本機の設置してある室内の急激な温度変化は結露
を引き起こし、故障の原因となりますので冷暖房
にご注意ください。
結露とは、寒いところから急に暖かい場所へ持ち
込んだとき、本体の内部に水滴がつくことです。
使用に適さない状態
高地で使用する場合
使用時のご注意

11JP
設置・使用時のご注意
結露が起きたときは、電源を入れたまま本機をそ
のまま約 2 時間放置しておいてください。
ファンの音について
本機の内部には温度上昇を防ぐためにファンが取
り付けられており、電源を入れると多少音を生じ
ます。これらは、液晶プロジェクターの構造によ
るもので、故障ではありません。しかし、異常音
が発生した場合にはお買い上げ店にご相談くださ
い。
部屋の照明について
直射日光や室内灯などで直接スクリーンを照らさ
ないでください。美しく見やすい画像にするため
に、以下の点を参考にしてください。
･ 集光形のダウンライトにする。
･ 蛍光灯のような散光照明にはメッシュを使用す
る。
･ 太陽の差し込む窓はカーテンやブラインドでさ
えぎる。
･ 光を反射する床や壁はカーペットや壁紙でおお
う。
お手入れのしかた
お手入れをする前に、必ず電源プラグをコンセン
トから抜いてください。
エアーフィルターのお手入れについて
･ 必ず定期的にエアーフィルターのクリーニング
をしてください。
･ クリーニング方法については、エアーフィル
ターをクリーニングする（17 ページ）をご参照
ください。
レンズ面のお手入れについて
レンズの表面は反射を抑えるため、特殊な表面処
理を施してあります。誤ったお手入れをした場合、
性能を損なうことがありますので、以下のことを
お守りください。
･ レンズに手を触れたり、固いもので傷をつけたり
しないようにご注意ください。
･ レンズ表面についた汚れは、クリーニングクロス
やメガネ拭きなどの柔らかい布で軽く拭いてく
ださい。
･ 汚れがひどいときは、クリーニングクロスやメガ
ネ拭きなどの柔らかい布に水を少し含ませて、拭
きとってください。
･ アルコールやベンジン、シンナー、酸性洗浄液、
アルカリ性洗浄液、研磨剤入り洗浄剤、化学ぞう
きんなどはレンズ表面を傷めますので、絶対に使
用しないでください。
外装のお手入れについて
･ 乾いた柔らかい布で軽く拭いてください。汚れが
ひどいときは、薄い中性洗剤溶液を少し含ませた
布で拭きとり、乾いた布でカラ拭きしてくださ
い。
･ アルコールやベンジン、シンナー、殺虫剤をかけ
ると、表面の仕上げを傷めたり、表示が消えてし
まうことがあるので、使用しないでください。
･ 布にゴミが付着したまま強く拭いた場合、傷が付
くことがあります。
･ ゴムやビニール製品に長時間接触させると、変質
したり、塗装がはげたりすることがあります。
持ち運びをするときは
本機は精密機器です。本機をキャリングケースに
入れて持ち運びするときは、衝撃を与えたり、落
としたりしないでください。破損の原因となりま
す。また、本機をキャリングケースに収納する際
には、電源コード及び全ての接続ケーブルやカー
ド類をはずし、付属品はキャリングケースの前ポ
ケットに収納してください。
警告
設置の際には、容易にアクセスできる固定配線内
に専用遮断装置を設けるか、使用中に、容易に抜
き差しできる、機器に近いコンセントに電源プラ
グを接続してください。
万一、異常が起きた際には、専用遮断装置を切る
か、電源プラグを抜いてください。
重要
機器の名称と電気定格は、底面に表示されていま
す。
注意
指定以外の電池に交換すると、破壊する危険があ
ります。必ず指定の電池に交換してください。
使用済みの電池は、国または地域の法令に従って
処理してください。
ご注意
アースの接続は、必ず電源プラグを電源コンセン
トへ接続する前に行ってください。アースの接続
を外す場合は、必ず電源プラグを電源コンセント
から抜いてから行ってください。
この装置は、クラス B 情報技術装置です。この
装置は、家庭環境で使用することを目的として
いますが、この装置がラジオやテレビジョン受
信機に近接して使用されると、受信障害を引き
起こすことがあります。
取扱説明書に従って正しい取り扱いをして下さ
い。
VCCI-B
本機は「高調波電流規格 JISC61000-3-2適合
品」です。

JP 12 CD-ROM 取扱説明書の見かた
CD-ROM 取扱説明
書の見かた
付属の CD-ROM には、ReadMe、取扱
説明書が収録されています（日本語、
英語、フランス語、ドイツ語、イタリ
ア 語、ス ペ イ ン 語、中 国 語、ロ シ ア
語）。まず最初に ReadMe をご覧くだ
さい。
準備
付属の CD-ROM に収録されている取扱
説明書を読むためには、Adobe
AcrobatReader5.0 以降が必要です。
AdobeAcrobatReader がインストール
されていない場合は、アドビシステム
ズ社のホームページからダウンロード
してください。（無料）
取扱説明書を読むには
付属の CD-ROM を、コンピュータの
CD-ROM ドライブにセットしてくださ
い。しばらくすると、CD-ROM が自動
的に起動します。読みたい取扱説明書
を選んでください。取扱説明書のファ
イルは、CD-ROM の中に収録されてい
ます。
お使いのコンピュータによっては、
CD-ROM が自動的に起動しない場合が
あります。
以下の手順で、取扱説明書のファイル
を直接開いてください。
（Windows の場合）
1「マイコンピュータ」を開く。
（WindowsVista では「コンピュー
タ」と表示されます。）
2「CD-ROM」のアイコンを右ク
リックして「エクスプローラ」を選
ぶ。
3ウィンドウの中で「index.htm」
ファイルをダブルクリックして読み
たい取扱説明書を選ぶ。
（Macintosh の場合）
1デスクトップの「CD-ROM」アイ
コンをダブルクリックする。
2「index.htm」ファイルをダブルク
リックして読みたい取扱説明書を選
ぶ。
index.htm ファイルが開かない場合は、
「OperatingInstructions」フォルダから読
みたい取扱説明書を選んでダブルクリック
してください。
ご注意

13JP
画像を映す
画像を映す
a?/1( オン / スタンバイ）キーを押す。
b接続している機器の電源を入れる。
cリモートコマンダーまたはコントロールパネルの INPUT キーを押して、映
したい画像を選ぶ。
dコンピューターとの接続時は映像信号の出力先を切り換える。
映す
Fn
FxF7
Power
INPUT
MENU
NETWORK USB
RESET
ENTER
APA
2
2
4
4
5
5
INPUT
1
1
1
1
入力 A
入力 B
(VPL-EX70 のみ）
ビデオ
Sビデオ
または

JP 14 画像を映す
a画像の位置を調整する。
アジャスター調整ボタンを押しながらプロジェクターを持ち上げ、角度を調整
し、ボタンを放してアジャスターをロックします。
b画像の大きさを調整する。
c画像のフォーカスを調整する。
画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（縦横比）
を選べるスクリーン設定メニューがあります。
1?/1( オン / スタンバイ）キーを押す。
2メッセージが表示されたらもう一度 ?/1( オン / スタンバイ）キーを押す。
3ファンが止まり、?/1( オン / スタンバイ）キーが赤く点灯するのを確認してから、電
源コードを抜く。（ダイレクトパワーオン / オフ機能、オフ＆ゴー機能使用時を除
く。）
調整する
電源を切る
1
1
2
2
3
3
アジャスター
調整ボタン

15JP
ランプを交換する
ランプを交換する
光源として使用されているランプは消
耗品ですので、次のような場合は新し
いランプと交換してください。
･光源のランプが切れたとき
･光源のランプが暗くなったとき
･「ランプを交換してください。」とい
うメッセージが表示されたとき
･LAMP/COVER インジケーターが点
灯したとき（3 回点滅のくり返し）
ランプ交換時期はその使用条件によっ
て変わってきます。
交換ランプは、別売りのプロジェク
ターランプ LMP-E191 をお使いくださ
い。
それ以外のものをお使いになると故障
の原因になります。
･ ランプが破損している場合は、ソニーの
相談窓口にランプの交換と内部の点検を
ご依頼ください。
･ランプを取り出すときは、必ず取り出し
用のハンドルを持って引き出してくださ
い。
･ランプを取り出すときは、ランプを水平
に持ち上げ、傾けないでください。ラン
プを傾けて持つと、ランプが破損するこ
とがあります。
1本機の電源を切り、電源コードをコン
セントから抜く。
本機を使用した後にランプを交換する場
合は、ランプを冷やすため、1 時間以上
たってからランプを交換してください。
2本機や机に傷がつかないよう布などを
敷き、その上で本機を裏返す。
プロジェクターを、しっかりと安定させ
てください。
3ランプカバーのネジ（1 本）をプラス
ドライバーでゆるめ、ランプカバーを
開く。
安全のため、他のネジは絶対にはずさな
いでください。

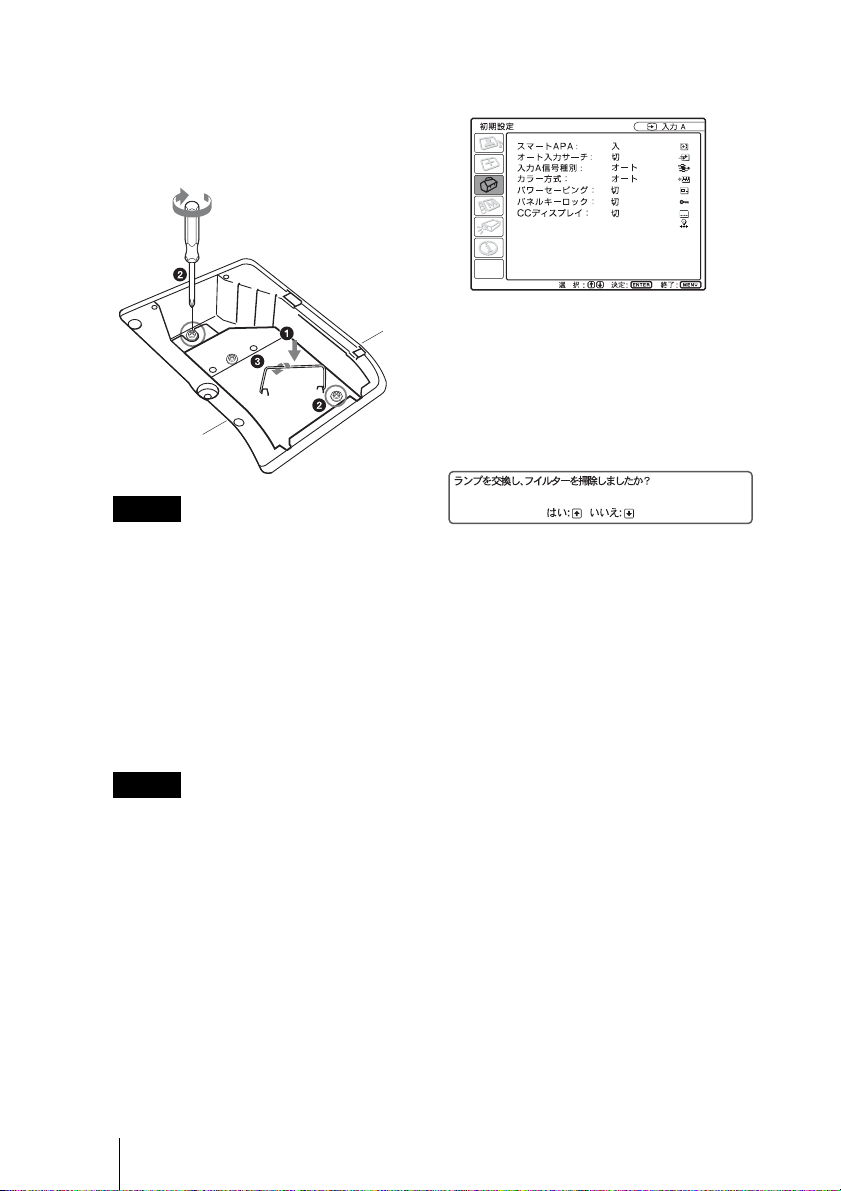

4ランプのネジ（2 本）をプラスドライ
バーでゆるめ（a）、取り出し用ハン
ドルを起こし（b）ハンドルを持っ
てランプを引き出す（c）。
ご注意
ご注意
ご注意
ご注意
ハンドル

JP 16 ランプを交換する
5新しいランプを確実に奥まで押し込み
（a）、ネジ（2 本）を締め（b）、取
り出し用ハンドルを倒して元に戻す
（c）。
･ランプのガラス面には触れないようご
注意ください。
･ランプが確実に装着されていないと、
電源が入りません。
･ランプをはずした後のランプの収納部
に金属類や燃えやすい物などの異物を
入れないでください。
6ランプカバーを閉め、ネジ（1 本）を
締める。
ランプカバーはしっかりと取り付けてく
ださい。きちんと取り付けられていない
と、電源が入りません。
7本機の向きを元にもどす。
8電源コードを接続する。
?/1キーが赤色に点灯します。
9?/1 キーを押して電源を入れる。
10 MENU キーを押して初期設定メ
ニューを選ぶ。
11 「ランプタイマー初期化」を選び、
ENTER キーを押す。
12 Vキーで「実行」を選び、ENTER
キーを押す。
ランプタイマーが 0 に初期化され、
「ランプを交換し、フィルターを掃
除しましたか？」というメッセージ
が表示されます。
フィルター掃除のしかたは、次の
「エアーフィルターをクリーニング
する」を参照してください。
13 vキーで「はい」を選ぶ。
「ランプタイマー初期化が完了しま
した」というメッセージが表示され
ます。
ご注意
ご注意
ランプタイマー初期化

17JP

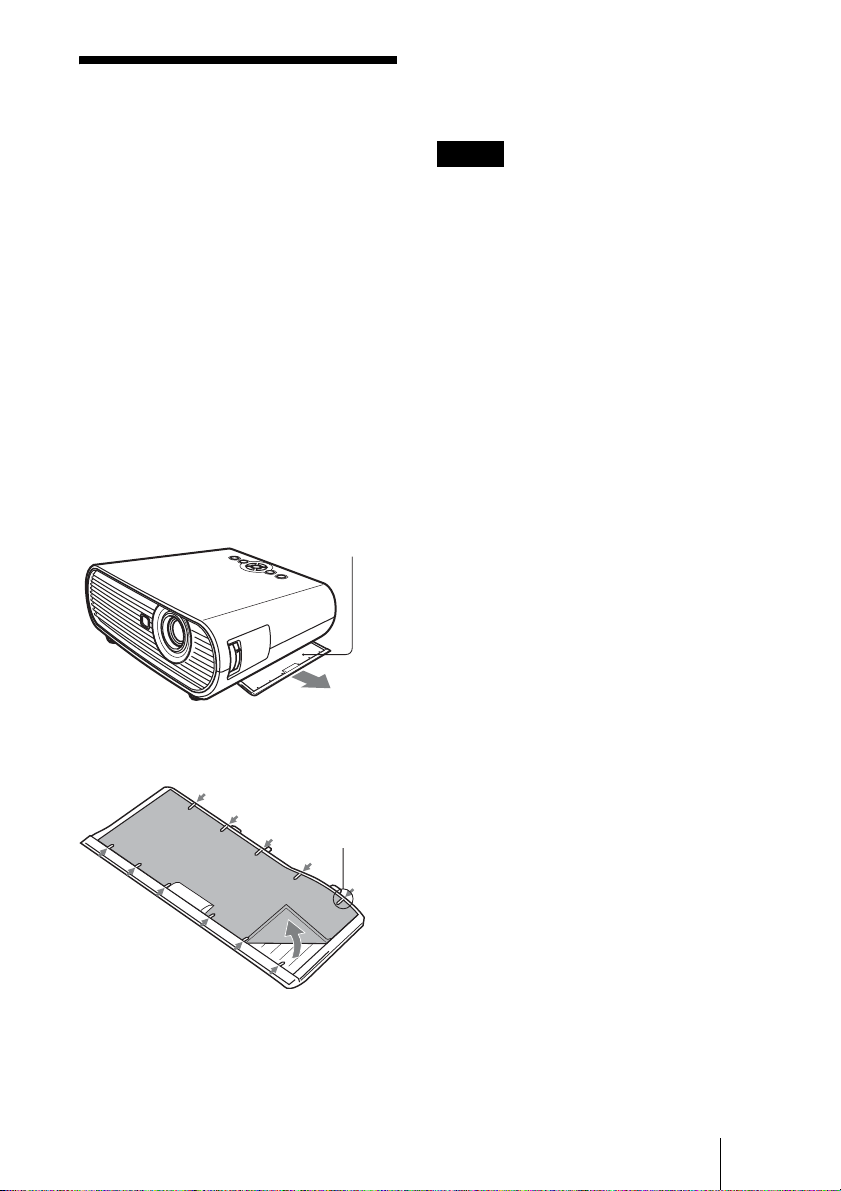

エアーフィルターをクリーニングする
エアーフィルターを
クリーニングする
ランプ交換と合わせてエアーフィル
ターのクリーニングが必要です。エ
アーフィルターを取りはずし、掃除機
で掃除してください。
クリーニング時期は目安です。使用環
境や使いかたによって異なります。
掃除機で掃除しても汚れが取れにくい
ときは、フィルターをはずして洗って
ください。
1電源を切り、電源コードを抜く。
2エアーフィルターカバーを引き出して
取りはずす。
3エアーフィルターを引き出して取りは
ずす。
4中性洗剤を薄めた液で洗ったあと日陰
で乾かす。
5エアーフィルターをエアーフィルター
カバーのつめにはめて、エアーフィル
ターカバーを本機に取り付ける。
･ エアーフィルターのクリーニングを怠る
と、ゴミがたまり、内部に熱がこもって、
故障・火災の原因となることがあります。
･エアーフィルターカバーはしっかり取り
付けてください。きちんと取り付けられ
ていないと、電源が入りません。
･エアーフィルターには表裏があります。
フィルターを入れるときは、フィルター
カバーの形状に合わせて入れてください。
エアーフィルター
つめ
ご注意

JP 18 故障かな？と思ったら
故障かな？と思ったら
修理に出す前に、もう 1 度次の点検をしてください。以下の対処を行っても直らな
い場合は、お買い上げ店またはソニーの相談窓口にお問い合わせください。
症状について詳しくは、CD-ROM 内の取扱説明書をご覧ください。
電源に関する項目
映像に関する項目
症状 原因と対処
電源が入らない。 ･?/1キーで電源を切った後すぐに電源を入れた。
c約 90 秒たってから電源を入れてください。
･ランプカバーがはずれている。
cランプカバーをしっかりとはめてください。
･エアーフィルターカバーがはずれている。
cエアーフィルターカバーをしっかりとはめてください。
症状 原因と対処
映像が映らない。 ･ケーブルがはずれている。または正しく接続されていない。
c接続を確認してください。
･接続手順が正しくない。
c本機は DDC2B（DisplayDataChannel2B）に対応しています。
お使いのコンピューターが DDC に対応している場合は、1. 本機
とコンピューターを接続し、2. 本機の電源を入れ、3. コン
ピューターを起動してください。
･入力切り換えが正しくない。
c投影する映像を正しく選んでください。
･映像が消画（ミューティング）されている。
cPICMUTING キーを押して、ミューティングを解除してくださ
い。
･出力信号がコンピューターの外部モニターに出力されるように設定
されていない。あるいは外部モニターとコンピューターの液晶ディ
スプレイの両方に出力するように設定されている。
c出力信号をコンピューターの外部モニターのみに出力するように
設定してください。
画面にノイズが出る。 入力信号のドット数と LCD パネルの画素数の関係により、特定の画
面の背景にノイズが出ることがある。
cお使いの機器のデスクトップパターンを変えてください。
画面がぼやける。 ･フォーカスが合っていない。
cフォーカスを合わせてください。
･結露が生じた。
c電源を入れたまま約 2 時間そのままにしておいてください。

19JP
故障かな？と思ったら
インジケーターに関する項目
画像がスクリーンか
らはみでている。
画像のまわりに黒い部分が残っている状態で APA キーを押した。
cスクリーンいっぱいに画像を映してから APA キーを押してくださ
い。
c信号設定メニューの「シフト」で正しく調整してください。
画面がちらつく。 信号設定メニューの「ドットフェーズ」の設定が合っていない。
c信号設定メニューの「ドットフェーズ」の数値を設定しなおして
ください。
症状 原因と対処
メッセージ 意味と対処
LAMP/COVER イン
ジケーターがオレン
ジ色点滅する。（2 回
点滅パターンの繰り
返し）
ランプカバーまたはエアーフィルターカバーがはずれている。
cカバーをしっかりはめてください。
LAMP/COVER イン
ジケーターがオレン
ジ色点滅する。（3 回
点滅パターンの繰り
返し）
･ランプの交換時期がきた。
cランプを交換してください。
･ランプが高温になっている。
c60 秒以上たって、ランプが冷えてから、もう一度電源を入れてく
ださい。
?/1キーが赤色点滅す
る。（2 回点滅パター
ンの繰り返し）
･内部が高温になっている。
c排気口、吸気口がふさがれていないか確認してください。
･標高が高い場所で使用されている。
c高地モードが「入」に設定されているか確認してください。
?/1キーが赤色点滅
する。（4 回点滅パ
ターンの繰り返し）
ファンが故障している。
cお買い上げ店またはソニーの相談窓口にご相談ください。
?/1キーが赤色点滅す
る。（6 回点滅パター
ンの繰り返し）
電源コードを抜いて、?/1インジケーターが消えるのを確認してか
ら、電源コードをコンセントに差し込み、もう一度電源を入れる。
症状が再発する場合は、電気系統が故障している。
cお買い上げ店またはソニーの相談窓口にご相談ください。

JP 20 主な仕様
主な仕様
投影方式 3LCD パネル、1 レンズ、
3 原色液晶シャッター投写方
式
LCD パネル VPL-EX70/EX7：0.63 インチ
（16.0 mm）XGA パネル、
約 236 万画素（1024 ×768
×3）
VPL-ES7：0.63 インチ
（16.0 mm）SVGA パネル、
約 144 万画素（800 ×600 ×
3）
ランプ 190W高圧水銀ランプ
投影画面サイズ
40 型〜 300 型
（1,016mm 〜 7,620mm）
光出力 1) VPL-EX70：2600lm
VPL-EX7/ES7：2000lm
1）
ランプモード「高」のとき
出荷時における本製品全体の平均的な値を
示しており、JISX6911:2003 データプロ
ジェクターの仕様書様式に則って記載して
います。
測定方法、測定条件については附属書 2 に
基づいています。
投影距離（床置き / アジャスター伸ばさず、
キーストーン補正あり）
（設計値のため多少の誤差あり）
カラー方式
NTSC3.58、PAL、SECAM、
NTSC4.43、PAL-M、PAL-N、
PAL60 自動切り換え／手動切り
換え
（NTSC4.43 とは、NTSC 方式で
録画されたビデオカセットを、
NTSC4.43 方式のビデオデッキで
再生したときのカラー方式で
す。）
対応コンピューター信号 2）
fH:19 〜 92 kHz、fV:48 〜
92 Hz
（最高入力解像度信号：
SXGA+ 1400 × 1050
fV:60 Hz）
2）
接続するコンピューターの信号の解像度と
周波数は、プリセット信号の範囲内に設定
してください。
対応ビデオ信号
15 kRGB/ コンポーネント
50/60 Hz、プログレッシブ
コンポーネント 50/60 Hz、
DTV（480/60i、575/50i、
480/60p、575/50p、720/
60p、720/50p、1080/60i、
1080/50i）、コンポジットビ
デオ、Y/C ビデオ
外形寸法 約 314 × 109 × 269mm（幅／
高さ／奥行き）（突起部含ま
ず）
質量 VPL-EX70:約 3.0 kg
VPL-EX7/ES7:約 2.9 kg
電源 VPL-EX70/EX7:AC100 V、
2.6 A、50/60 Hz
VPL-ES7:
AC100 V、2.4 A、50/60 Hz
投影画面サイズ（対角） 距離（m）
40 型（1,016mm） 1.1 〜 1.4
80 型（2,032mm） 2.3 〜 2.8
100 型（2,540mm） 2.9 〜 3.5
150 型（3,810mm） 4.4 〜 5.2
200 型（5,080mm） 5.8 〜 7.0
250 型（6,350mm） 7.3 〜 8.8
300 型（7,620mm） 8.8 〜 10.5
