Sony DAV-TZ210 User manual

SUBWOOFER
SUR L
SUR R
FRONT R
CENTER
FRONT L
Main unit/
Unidad principal
4-175-724-31(1)
©2010 Sony Corporation Printed in China
(1)
Quick Setup Guide/Guía de ajuste rápido
1Connecting the speakers/Conexión de los altavoces
Rear panel of the main unit/Panel posterior de la unidad principal
HDMI OUT
SPEAKERS
FRONT R FRONT L
SUR R SUR L CENTER
SUBWOOFER
ONLY FOR SS-TS
ONLY FOR
SS-CT ONLY FOR
SS-WS
Green
Verde
Purple
Púrpura
Red
Rojo
White
Blanco
Blue
Azul
Gray
Gris
2Connecting your TV/set-top box/
Conexión del televisor/descodificador
To connect speaker cords to the speaker/
Para conectar los cables de altavoz al
altavoz
Rear of the speaker/Parte posterior del altavoz
DAV-TZ210
Connect the speaker cords to match the color of the SPEAKERS jacks of the unit.
Conecte los cables de altavoz para hacerlos coincidir con el color de las tomas SPEAKERS de la unidad.
Depending on the jacks on your TV or set-top box, select the video and audio connection method.
En función de las tomas de su televisor o descodificador, seleccione el método de conexión de vídeo y audio.
Connecting the video to your TV/Conexión del vídeo al televisor
VIDEO
VÍDEO
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
DIGITAL OUT
COAXIAL
OPTICAL
TV
AUDIO OUT L
TV/VIDEO
R
HDMI IN VIDEO IN
VIDEO
OUT
OUT
Method 2/
Método 2
Method 1/
Método 1
Connecting the audio from your set-top box/Conexión del audio desde el descodificador
If you do not use a set-top box, refer to “Connecting your TV/set-top box” in the Operating Instructions.
Si no utiliza un descodificador, consulte“Conexión del televisor/descodificador”en el Manual de instrucciones.
AUDIO
AUDIO
OPTICAL
DIGITAL OUT
COAXIAL
DIGITAL OUT
DIGITAL OUT
COAXIAL
OPTICAL
TV
AUDIO OUT L
R
TV/VIDEO
L
R
AUDIO OUT
TV
AUDIO IN
L
R
Not supplied/
No suministrado
For details, refer to the Operating Instructions.
Si desea obtener más información, consulte el Manual de instrucciones.

4 Press /to display “PRO LOGIC,”then press
.
Pulse /hasta que aparezca “PRO LOGIC” y, a
continuación, pulse .
5 Press SYSTEM MENU to exit the menu.
Pulse SYSTEM MENU para salir del menú.
Home Theatre System
Select an on-screen
language.
Seleccione un idioma
para las indicaciones
en pantalla.
LANGUAGE SETUP
MENU:
OSD:
AUDIO:
SUBTITLE:
ENGLISH
ENGLISH
FRENCH
SPANISH
PORTUGUESE
/,
Select the aspect ratio
of the connected TV.
Seleccione el formato
del televisor
conectado.
VIDEO SETUP
COLOR SYSTEM (VIDEO CD) :
TV TYPE:
PAUSE MODE:
16:9
16:9
4:3 LETTER BOX
4:3 PAN SCAN
/,
Select [ON] when you
connect the main unit
and the TV with an
HDMI cable.
Seleccione [SI] si
conecta la unidad
principal y el televisor
con un cable HDMI.
HDMI SETUP
HDMI RESOLUTION:
VOLUME LIMIT:
AUTO (1920x1080p)
OFF
SD
YCBCR/RGB(HDMI):
JPEG RESOLUTION:
AUDIO(HDMI):
CONTROL FOR HDMI: ON
ON
OFF
/,
Select the speaker
formation.
Seleccione la
disposición de los
altavoces.
SPEAKER FORMATION
STANDARD
/,

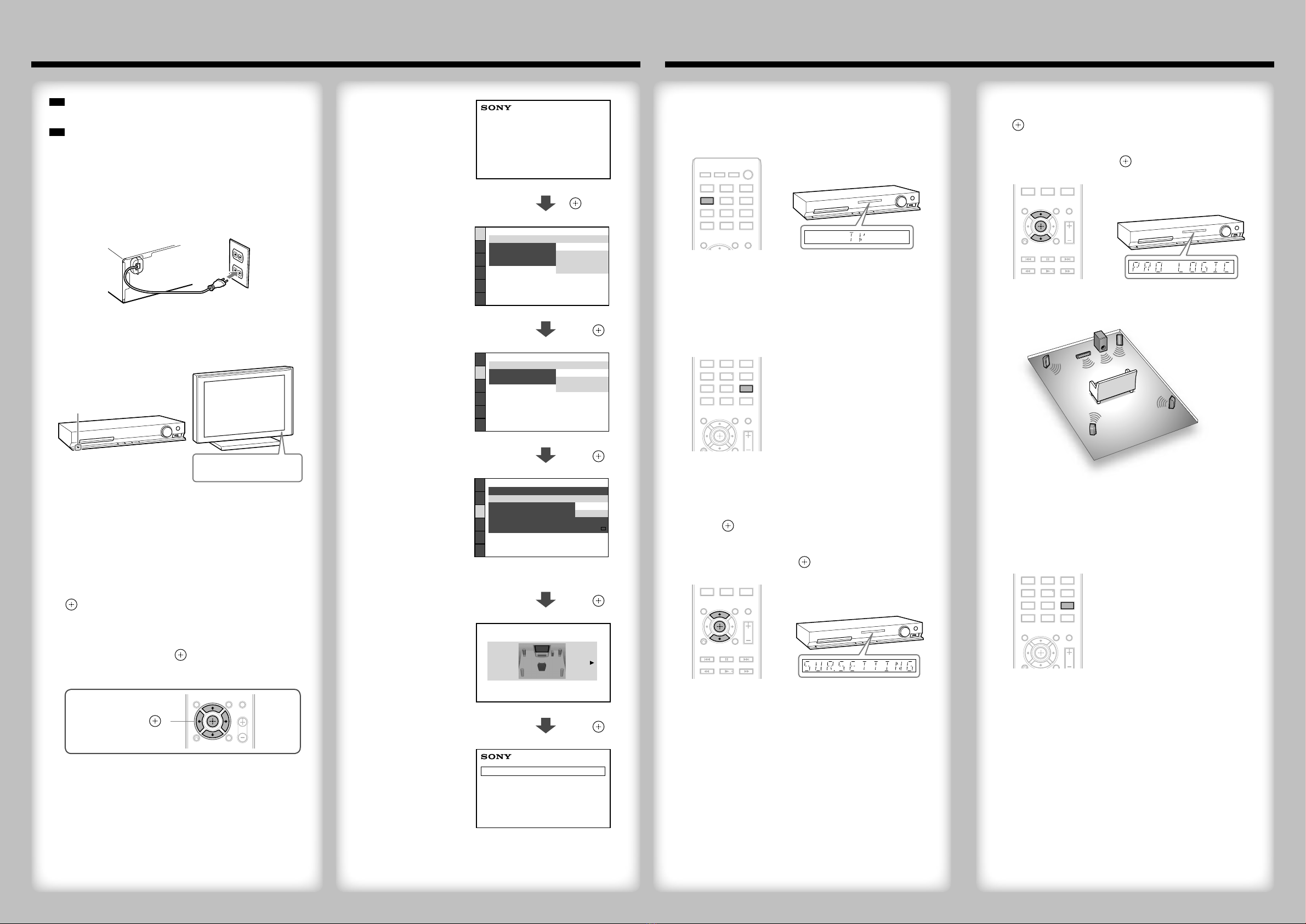

QUICK SETUP is complete.
Home Theatre System
Note
Do not insert a disc before performing the Quick Setup.
Nota
No inserte ningún disco antes de realizar el ajuste rápido.
1 Connect the AC power cord.
The shape of the wall outlet differs depending on the area.
Conecte el cable de alimentación de ca.
La forma de la toma de pared varía en función de la zona.
CENTER
SPEAKERS
SUBWOOFER
FRONT R FRONT L
2 Turn on the power of the main unit and TV.
Encienda la unidad principal y el televisor.
/
/
(power/encendido)
3 Switch the input selector on your TV to display
“SONY Home Theatre System.”
Cambie el ajuste del selector de entrada del
televisor para visualizar“SONY Home Theatre
System”.
4 Set each following item, using ///and
.
Displayed items vary depending on the area.
Ajuste cada uno de los elementos siguientes
mediante ///y .
Los elementos que aparecen varían en función de la zona.
///,
(ENTER)
1 Press TV.
Pulse TV.
2 Press SYSTEM MENU.
Pulse SYSTEM MENU.
3 Press /to display “SUR. SETTING,” then
press .
Pulse /para seleccionar “SUR.SETTING” y, a
continuación, pulse .
3Performing the Quick Setup/Realización del ajuste rápido
Listening to TV sound from all speakers/Audición del sonido del televisor a través de todos los altavoces
