ASSEMBLY & INSTRUCTION MANUAL
INapa003V02_US_CA
A90-257
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

CONTENTS
SAFETY NOTICE 2
EXERCISE SUGGESTION 3
HARDWARE LIST 4
PARTS LISTING 5
EXPLODED DIAGRAM 6
ASSEMBLY INSTRUCTIONS 7
DIRECTIONS FOR USE 13

SAFETY：
Always wear appropriate clothing and footwear such as training shoes when exercising.
Please keep all children away from this item when in use.
Please keep air circulation when exercising.
Please put the pacakges and the bags on somewhere the children couldn'ttouch in case of
some troubles.
WARNING:
Do not wear loose clothing that could become caught in moving parts during exercise.
If at any time during exercise you feel faint, dizzy or experience pain, stop and consult your
physician.
Please consult you doctor before using this product if you are receiving medical treatment or
you feel sick.
Please stop exercising and consult your doctor if you feel backache, numb or faint during
exercise.
Please keep all children away from this item when in use. Do not allow children to climb orplay
on them when they are not in use.
Please check all arround if some one or pet before you use or take the product.
Do not jump when exercing.
Don't do too much exercise suddenly if you do that less in normal times.
Do not use it after eating or some time you feel tired.
Do not use it when you are doing others.
Do not use it after drinking or feel not good.
Without a flywheel transmission, in use process, pay attention to the foot with the inertia motion,
so as to avoid accident injury.
Do not use this unit if it is not functioning properly or if it is not fully assembled.
This product couln't be taken place of rehabilitation instrument.
Weight limit 120kg more or less.
SAFETY NOTICE

Warm-up：Please do warm-up fo 5-10 mins every time before you use this machine.
Breathing：Please do not holding your breath when exercing. And stop it if you feel breath
hardly.
Load：Please exercise according to your body and increase it gradually. It is normal if you feel
muscular soreness, and it would be better if you keep exercising.
Relax：Please do relax actions for 5 mins after exercising incase of muscular tone, and keep
muscle elasticity.
Diet：Please do exercises one hour after meal, and eat something half an hour after training.
Do not drink so much water when exercising.
Stretching：Please do warm-up before exercising, and do relax actions after training. Do as
below.

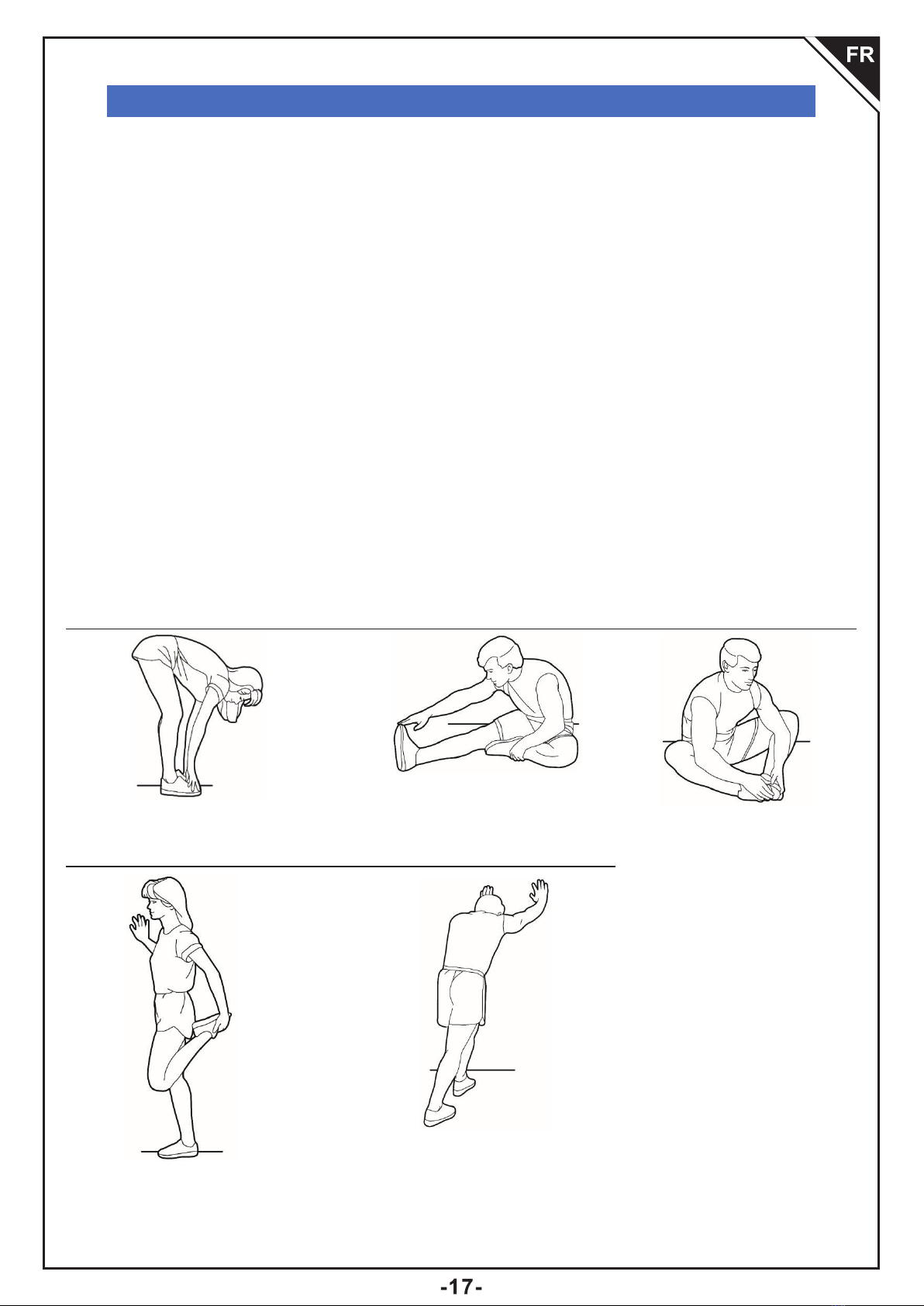

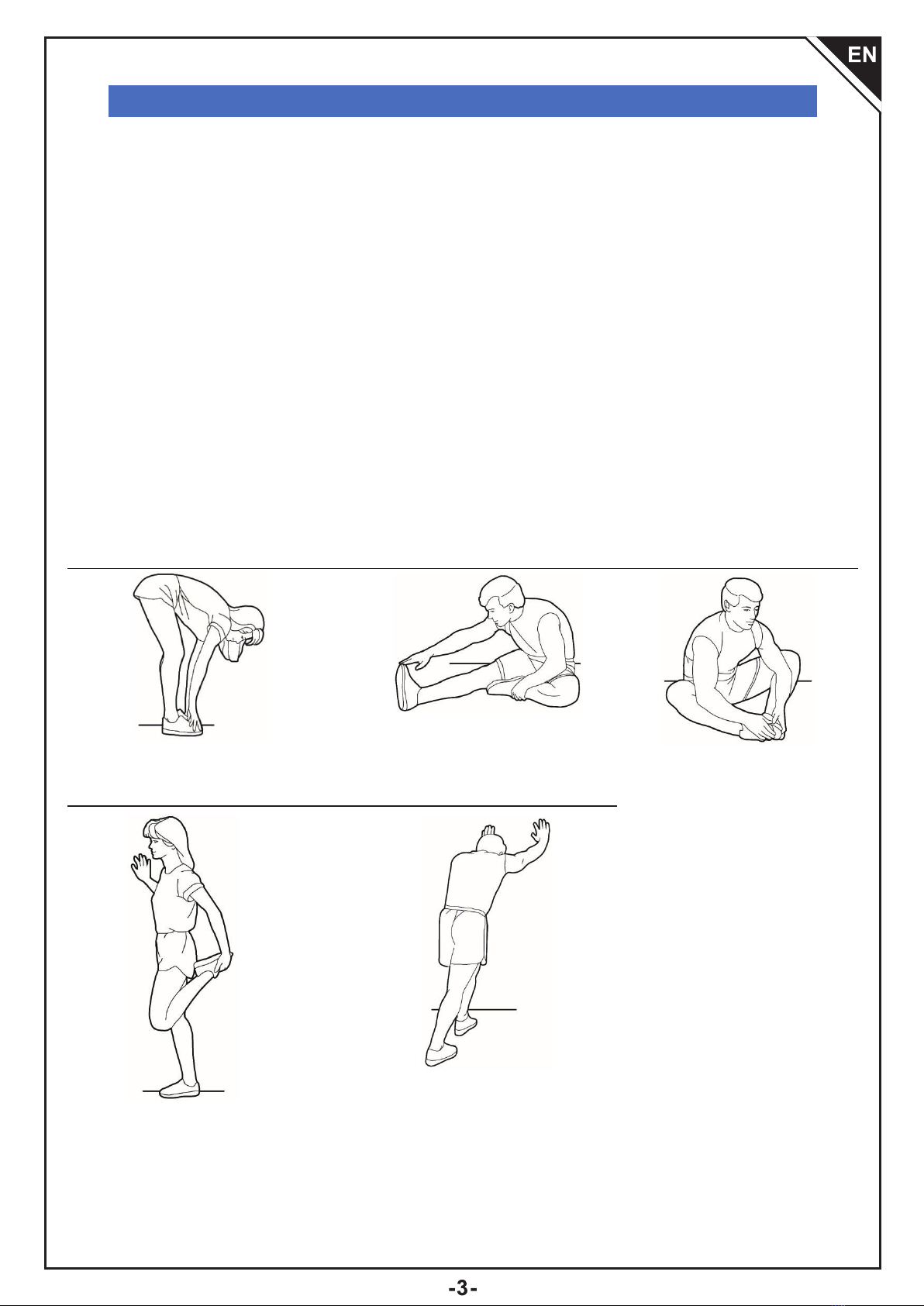

EXERCISE SUGGESTION
Trunk Flexion,Prone Hamstring Stretch Groin Stretch
Quadriceps Stretch Calf Stretch

HARDWARE LIST
Bolt
Washer
Nut
Others
#31L Bolt for Left Pedal
Connection Joint
[1 piece]
#31R Bolt for Right Pedal
Connection Joint
[1 piece]
#32 Hex Bolt (M10*70MM)
[2 pieces]
#34 Hex Bolt (M8*40MM)
[4 pieces]
#35 Carriage Bolt(M8*75MM)
[4 pieces]
#36 Carriage Bolt (M8*45MM)
[4 pieces]
#37 Bolt (M8*35MM)
[2 pieces]
#38 Bolt (M8*15MM)
[4 pieces]
#39 Bolt (M8*15MM)
[2 pieces]
#41 Bolt (M5*10MM)
[4 pieces]
#58 Bolt (M8*70MM)
[2 pieces]
#47 Arc Washer (M8)
[16 pieces]
#49 Washer (M10)
[4 pieces]
#50 D Shape Washer
(Φ32x19.5 mm)
[2 pieces]
#51 Washer (M8)
[6 pieces]
#52 Spring Washer (M8)
[14 pieces]
#53 Special Washer
(Φ25x19.5 mm)
[2 Pieces]
#55 Washer(Φ25x17 mm)
[2 Pieces]
#59 Washer(Φ25x13 mm)
[2 Pieces]
#43 Nut (M8)
[8 pieces]
#44L Left Nut (M12)
[1 piece]
#44R Right Nut (M12)
[1 piece]
#45 Nylon Nut (M10)
[2 piece]
#46 Nylon Nut (M8)
[6 piece]
Tool 1 (S17-19)
[1 piece]
Tool 2 (S14-17)
[1 piece]
Tool 3 (6mm)
[2 piece]
Tool 4 (8mm)
[ 1
piece]

# Description
1 Main Frame
2A Front Stabilizer
2B Rear Stabilizer
3 Center Post
4 Left Coupler Bar
5 Right Coupler Bar
6 Left Pedal Tube
7 Right Pedal Tube
8 Pedal Connection Joint
9 Left Handle Bar
10 Right Handle Bar
11 Pulse Handle Bar
12 Monitor
13 Crank
14L Left Pedal
14R Right Pedal
15 Foam Grip of Handle Bar
16 Foam Grip of Pulse Handle Bar
17 Tension Controller
18 Tension Controller Cable
19 Monitor Wire (Lower)
20 Monitor Wire (Middle)
21 Monitor Wire (Upper)
22 Hand Pulse Cable
23 End Cap for Front Stabilizer
24 End Cap for Rear Stabilizer
25 Round End Cap (25 mm)
26 Rectangular End Cap (53x23 mm)
27 Plastic Bushing (Φ 32xΦ 19 mm)
28 Axle 58 Bolt (M8x70 mm)
29 Bushing (Φ 25xΦ 16 mm)
30 Bushing (Φ 18xΦ 10 mm)
PARTS LISTING
# Description
31L Bolt for Left Pedal Connection Joint
31R Bolt for Right Pedal Connection Joint
32 Hex Bolt (M10x70 mm)
33 Hex Bolt (M10x45 mm)
34 Hex Bolt (M8x40 mm)
35 Carriage Bolt (M8x75 mm)
36 Carriage Bolt (M8x45 mm)
37 Bolt (M8x35 mm)
38 M8×15Bolt (M8x15 mm)
39 Bolt (M8x15 mm)
40 Bolt (M5x55 mm)
41 Bolt (M5x8 mm)
42 Screw (ST4x20 mm)
43 Nut (M8)
44L Left Nylon Nut for #31L Bolt (1/2”)
44R Right Nylon Nut for #31R Bolt (1/2”)
45 Nylon Nut (M10)
46 Nylon Nut (M8)
47 Arc Washer (M8)
48 Arc Washer (M6)
49 Washer (M10)
50 D Shape Washer (Φ 32x19.5 mm)
51 Washer (M8)
52 Spring Washer (M8)
53 Special Washer (Φ 25x19.5 mm)
54 End Cap (Φ 32x8.5 mm)
55 Washer (Φ 25x17 mm)
56 Washer (M5)
57 Round End Cap (28 mm)
59 Washer (Φ 25x13 mm)

EXPLODED DIAGRAM
Note: Some parts were completed before selling.
1：Please put all of the needed spare parts on the ground, and make ready for all of the
hard wares before install the product.
2：Please put the product on the level ground, and install it as the instructions.

ASSEMBLY INSTRUCTIONS

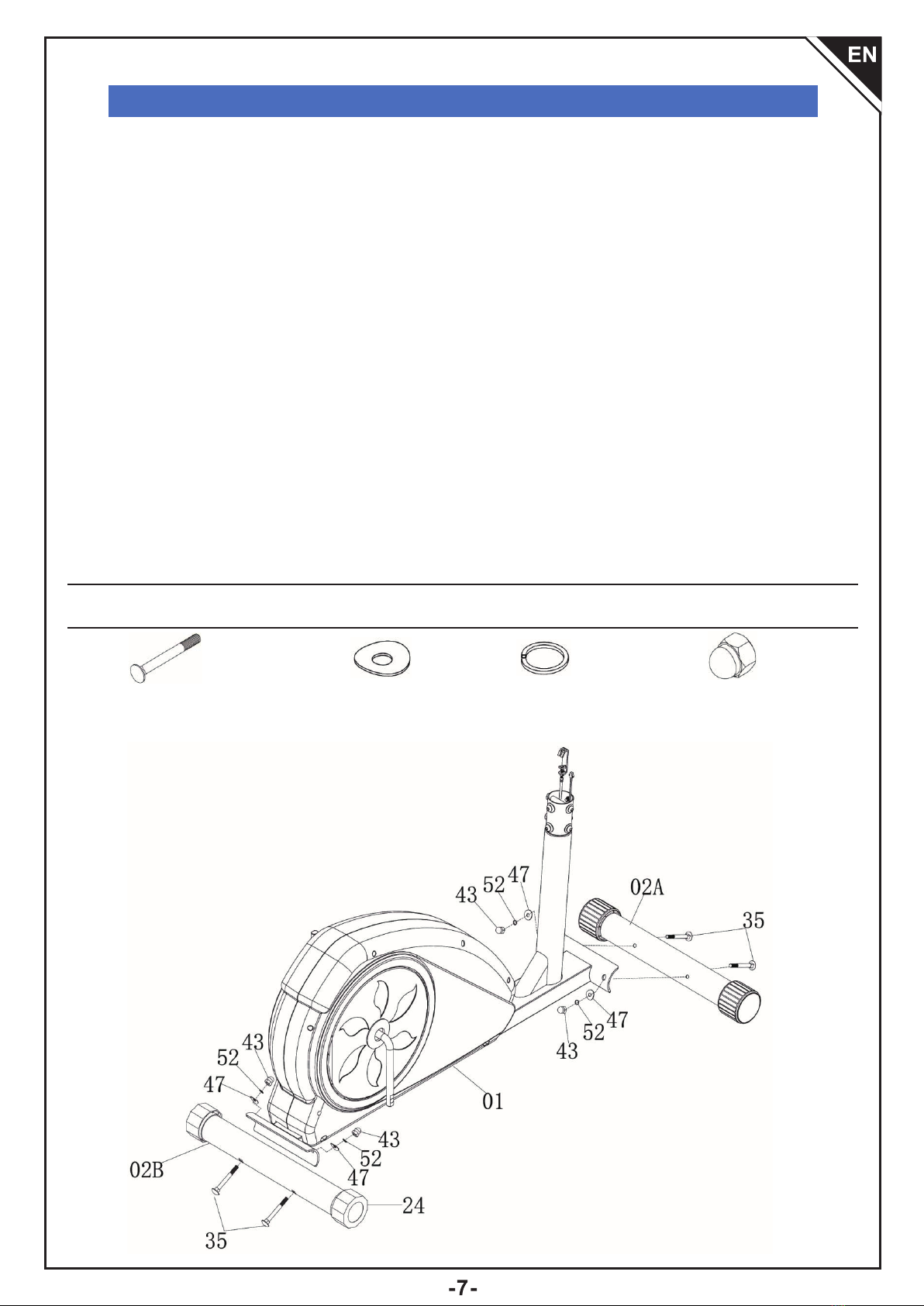

Assembly step 1
A.) Front Stabilizer Assembly
Please note, the Front Stabilizer(#02A) is the one with end caps that spin for ease of
relocating the unit as referred to in illustration below.With the help of an assistant,
attach the Front Stabilizer(#02A) to the front of Main Frame(#01)as illustrated below
using two Carriage Bolts(#35),two Arc Washers (#47), two Spring Washers(#52), and two
Nuts(#43).
B.) Rear Stabilizer Assembly
Attach the Rear Stabilizer(#02B) to the back of Main Frame(#01) as illustrated below
using two Carriage Bolts(#35), two Arc Washers(#47),two Spring Washers(#52), and two
Nuts(#43).
Note:If a slightly rough, Can adjust the pipe plug(24).
Hardware Required
#35 Carriage Bolt(M8*75MM)
[4 pieces]
#47 Arc Washer (M8)
[4 pieces]
#52 Spring Washer (M8)
[4 pieces]
#43 Nut (M8)
[4 pieces]
Bolt Washer Nut

ASSEMBLY INSTRUCTIONS

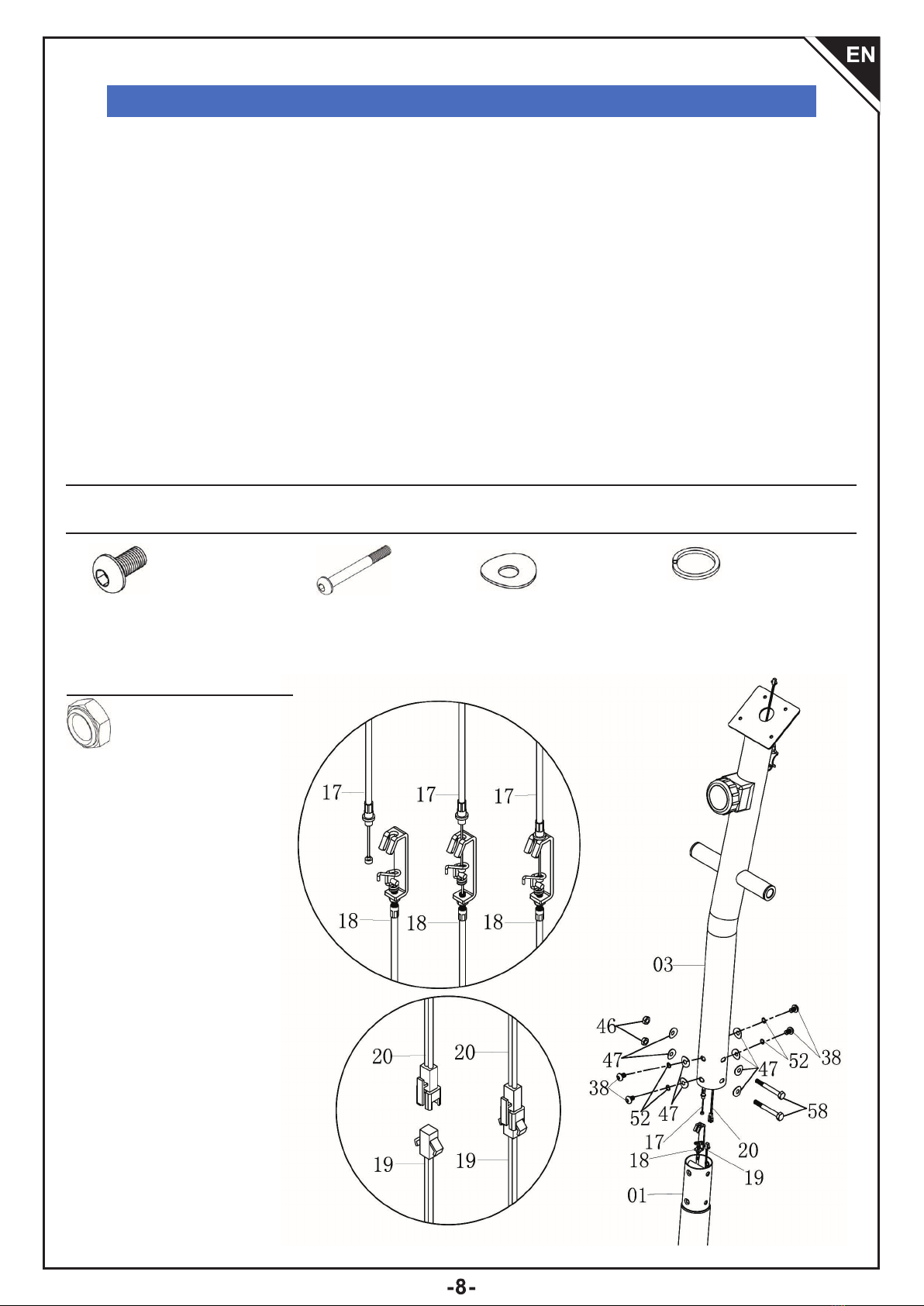

Assembly step 2
Remove the pre-assembled parts from Main Frame(#01) and set them aside nearby: SixBolts
(#38),six Spring Washers(#52), and six Arc Washers(#47). With the help of an assistant,
connect Monitor Wire(Middle)(#20) to Monitor Wire(Lower)(#19) as show in exploded diagram
A, and Tension Controller(#17) to Tension Controller Cable(#18) as shown in exploded
diagram B.Then, being careful to tuck the connected wires into the hollow tubing to avoid
pinching/damaging the wires, slide Center Post(#03) onto the protruding tube of Main Frame
(#01). Secure using a total of six Bolts(#38), six Spring Washers(#52), and six Arc Washers
(#47) that were set side nearby.
Hardware Required
#38 Bolt (M8*15MM)
[4 pieces]
#58 Bolt (M8*70MM)
[2 pieces]
#47 Arc Washer (M8)
[8 pieces]
#52 Spring Washer (M8)
[4 pieces]
Nut
Bolt Washer
#46 Nylon Nut (M8)
[2 piece]

Hardware Required
Nut
Bolt
Washer
ASSEMBLY INSTRUCTIONS
#49 Washer (M10)
[4 pieces]
#50 D Shape
Washer
[2 pieces]
#53 Special
Washer
(Φ25x19.5 mm)
[2 Pieces]
#55 Washer
(Φ25x17 mm)
[2 Pieces]
#59 Washer
(Φ25x13 mm)
[2 Pieces]
#44L Left Nut
(M12) [1 piece]
#44R Right Nut
(M12) [1 piece]
#45 Nylon Nut
(M10) [2 piece]
#31L Bolt for Left Pedal
Connection Joint [1 piece]
#31R Bolt for Right Pedal
Connection Joint [1 piece]
#32 Hex Bolt (M10*70MM)[2 pieces]
#39 Bolt (M8*15MM) [2 pieces]

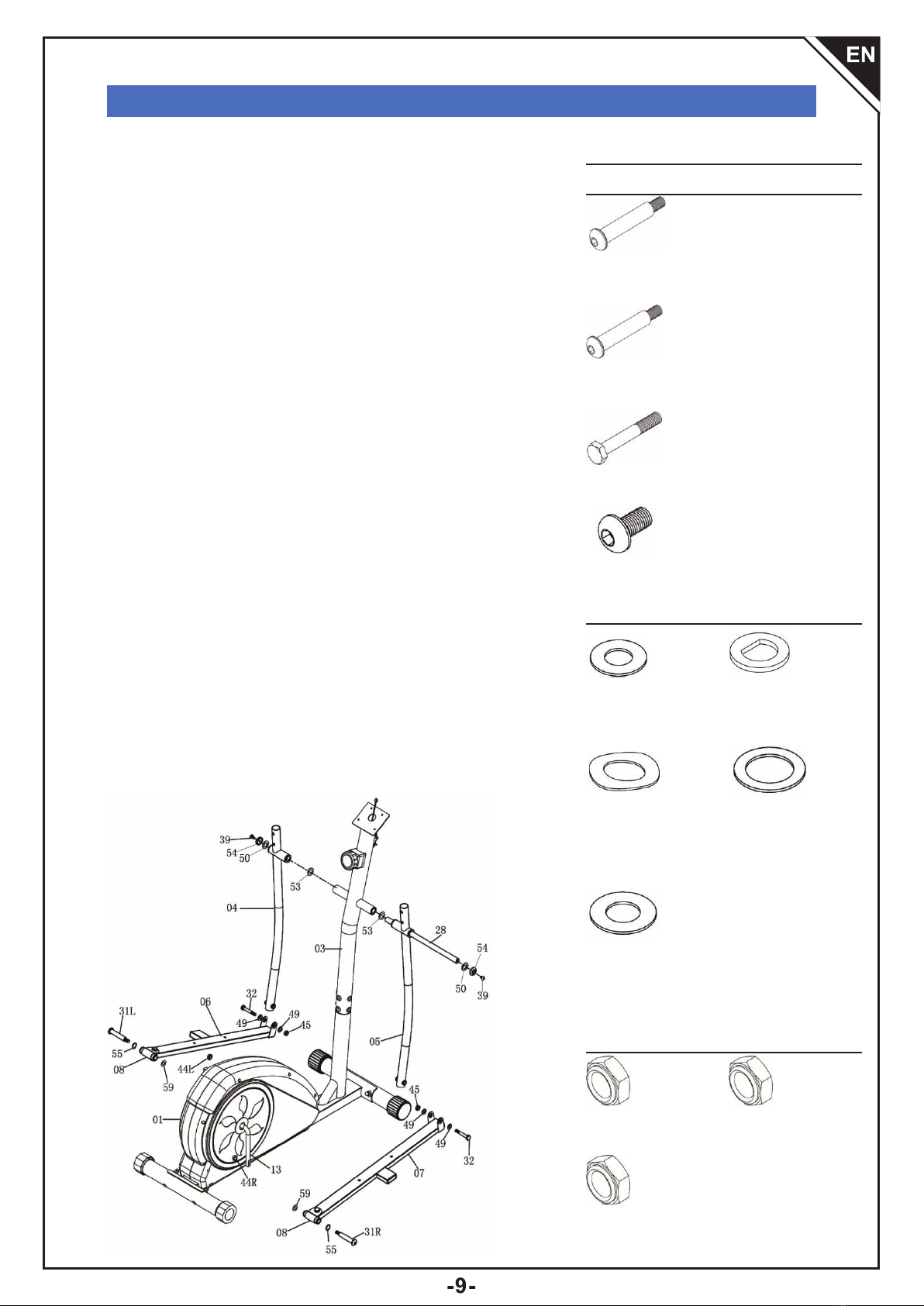

Assembly step 3
A.) Coupler Bar Assembly
The spindle assembly(28) to the vertical rod(03).on the
right side, using one Special Washer(#53) followed by the
Right Coupler Bar(#05),one D Shape Washer(#50), one End
Cap(#54) and secure with one Bolt (#39).
Repeat this process on the left side using the Left Coupler
Bar(#05).
B.) Pedal Tube Assembly
On the right side, align and attach the Pedal Connection
Joint(#08) on the Right Pedal Tube(#07) to the right
Crank(#13). Insert the Bolt for Right Pedal Connection
Joint (#31R) through one Washer(#55) and Washer(#59) and
turn to secure with Right Nylon Nut for #31R Bolt(#44R).
PLEASE NOTE:
a):Turn COUNTERCLOCKWISE to tighten the Bolt for Left Pedal
Connection
Joint(#31L)and CLOCKWISE to tighten Left Nylon Nut for #31L
Bolt(#44L).
b):Turn CLOCKWISE to tighten the Bolt for Right Pedal Connec-
tion Joint
(#31R)and COUNTERCLOCKWISE to tighten Right Nylon Nut
for #31R
Bolt(#44R).
Next, align and attach the Right Pedal Tube(#07)to the Right
Coupler Bar(#05).Secure them together using one Hex
Bolt(#32)through one Washer(#49)fastened by one Washer(#49)
and one Nylon Nut(#45).
Repeat this process on the left side using Left Pedal
Tube(#06), and Bolt for Left Pedal Connection Joint(#31L).

ASSEMBLY INSTRUCTIONS

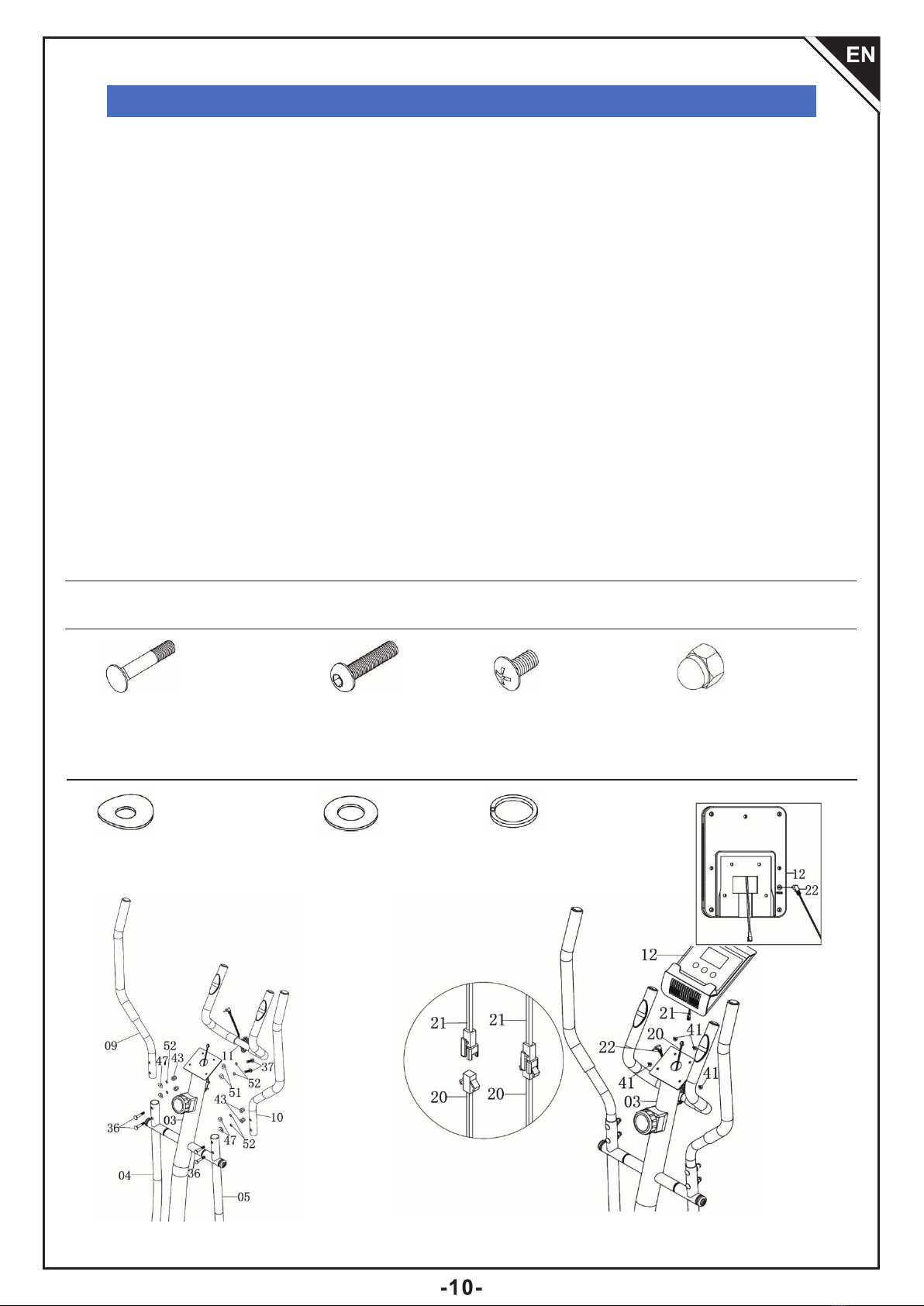

Assembly step 4
A.) Handle Bar Assembly
Insert the Right Handle Bar(#10) into the opening at the end of the Right Coupler Bar(#05)and
secure it by inserting two Carriage Bolts(#36)and fastening with two Arc Washers(#47),two
Spring Washers(#52)and two Nuts(#43).
Repeat this process on the left side using Left Handle Bar(#09)and Left Coupler Bar(#04).
B.) Pulse Handle Bar Assembly
Align and attach the Pulse Handle Bar(#11)to the bracket on the Center Post(#03). Secure
together using two Bolts(#37)through two Spring Washers(#52)and two Washers(#51)as
illustrated.
Monitor Assembly
Remove the four Bolts(#41)that are pre-assembled on the Monitor(#12)and set them aside
nearby.Connect the Monitor Wire (Upper)(#21)to the Monitor Wire (Middle)(#20). Secure the
Monitor(#12)to the bracket of the Center Post(#03)with the four Bolts(#41)that were previously
set aside. Next, connect the Hand Pulse Cable(#22)by plugging it into the hole on the back of
the Monitor(#12).
Nut
Hardware Required
Bolt
Washer
#36 Carriage Bolt(M8*45MM)
[4 pieces]
#37 Bolt (M8*35MM)
[2 pieces]
#41 Bolt (M5*10MM)
[4 pieces]
#43 Nut (M8)
[4 pieces]
#47 Arc Washer (M8)
[4 pieces]
#51 Washer (M8)
[2 pieces]
#52 Spring Washer (M8)
[6 pieces]
*Note: Accessory 22# is pre-installed on the dashboard*

Nut
ASSEMBLY INSTRUCTIONS

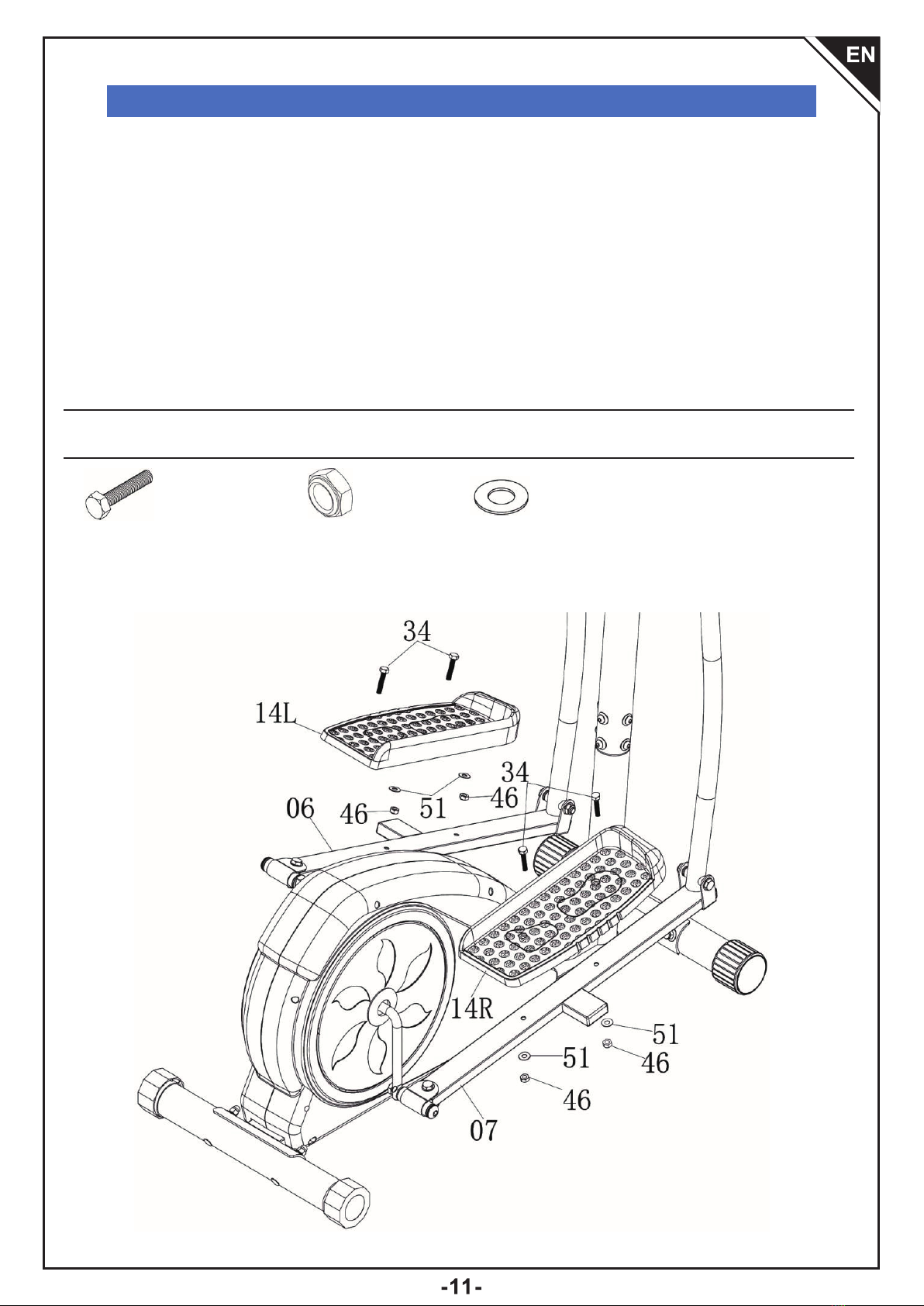

Assembly step 5
Pedal Assembly
Place the Right Pedal(#14R) onto the Right Pedal Tube(#07) as shown and attach by inserting
down two Hex Bolts(#34) secured by two Washers (#51)and two Nylon Nuts(#46).
Repeat this process on the left side using Left Pedal(#14L) and the Left Pedal Tube (#06).
Note:Distinguish between left and right sides, foot pedals respectively inscribed with "L" (left),
the "R" (right).
Hardware Required
Bolt Washer
#34 Hex Bolt (M8*40MM)
[4 pieces]
#46 Nylon Nut (M8)
[4 piece]
#51 Washer (M8)
[4 pieces]

ASSEMBLY INSTRUCTIONS

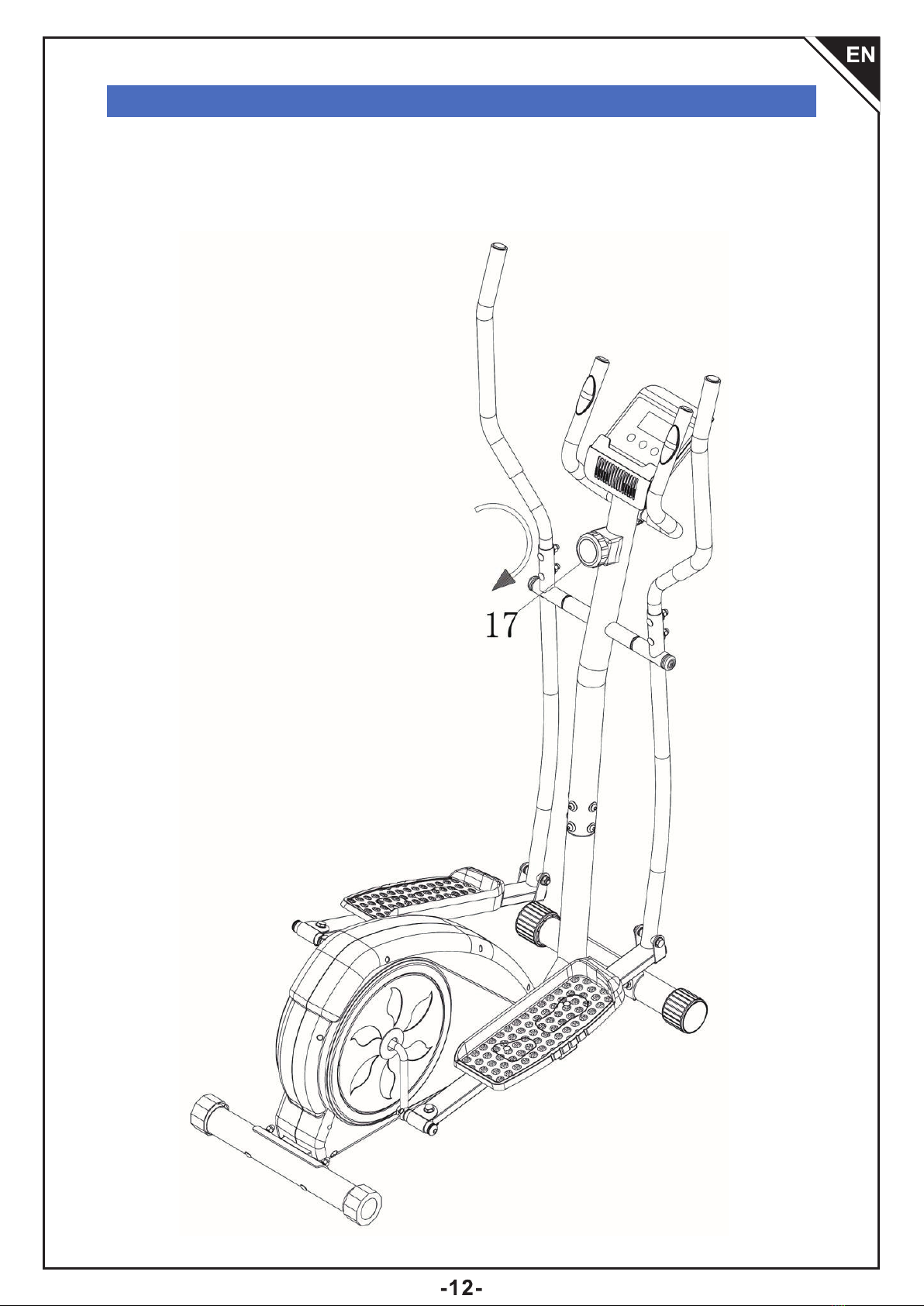

The method of use for the adjustable knob：
Use the Adjustable Knob (17) can adjust the resistance.

DIRECTIONS FOR USE
1：Please put the product on the level ground, and lock all of the hardwares after you finished
all of the steps.
2：Please adjust all of the adjustable parts to your confortable place.
3：Please do warm-up before you using this product.

VÉLO ELLIPTIQUE

CONTENU
CONSIGNES DE SÉCURITÉ 16
CONSEILS D’EXERCICE 17

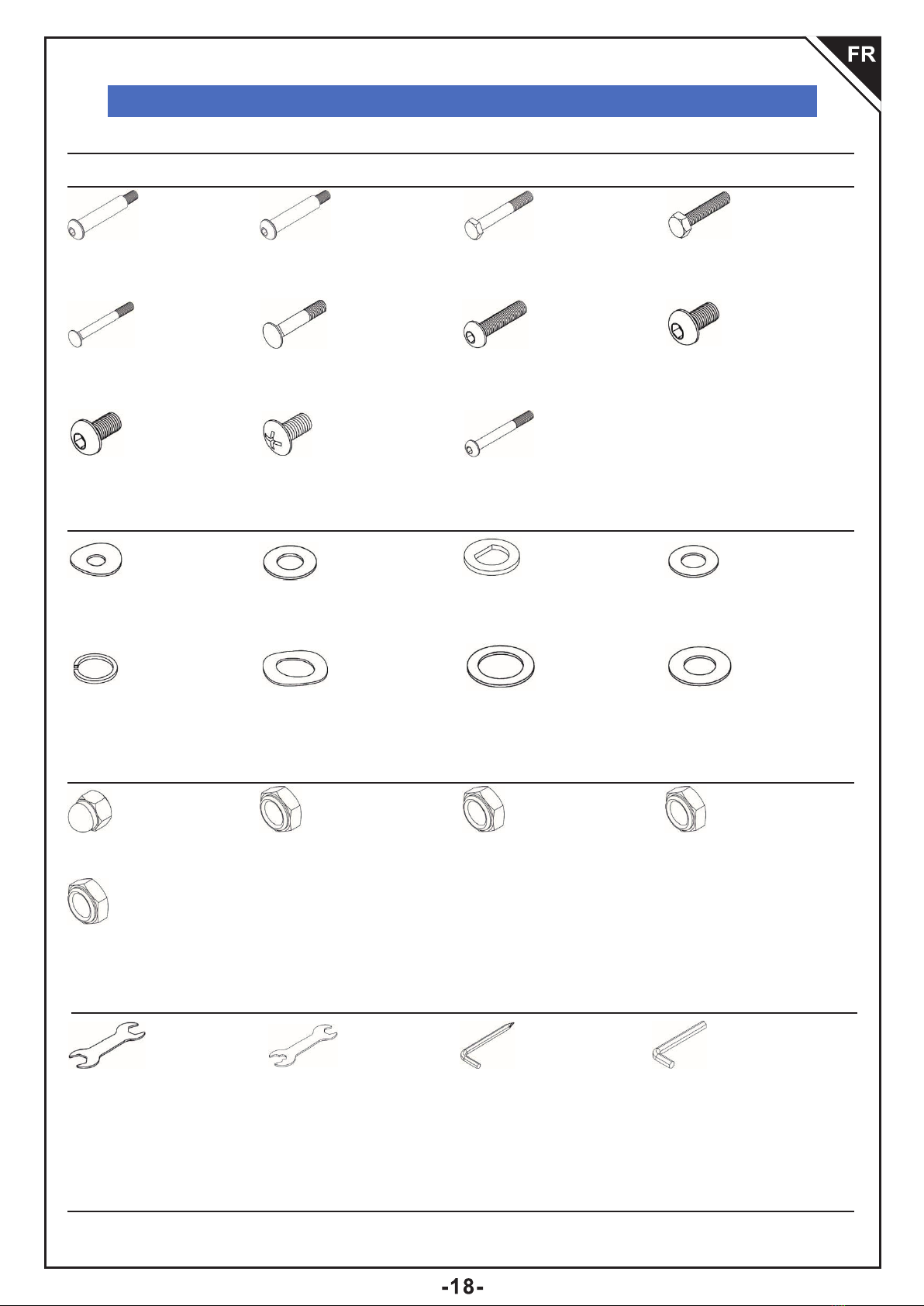

LISTE DU MATÉRIEL 18
LISTE DES PIÈCES 19
VUE ÉCLATÉE 20
INSTRUCTIONS D’ASSEMBLAGE 21
INSTRUCTIONS POUR L'UTILISATION 27

SAFETY NOTICE
SÉCURITÉ :
Portez toujours des vêtements et des chaussures appropriés comme des chaussures d’en-
traînement lorsque vous faites de l’exercice.
Veuillez tenir tous les enfants éloignés de ce produit lorsqu’il est utilisé.
Veillez à ce que l'air circule lorsque vous faites de l'exercice.
Veuillez placer les paquets et les sacs sur un endroit que les enfants ne pourraient pas toucher
en cas de problème.
AVERTISSEMENT :
Ne portez pas de vêtements amples qui pourraient se prendre dans les pièces mobiles pendant
l'exercice.
Si, à tout moment pendant l'exercice, vous vous sentez faible, avez des vertiges ou ressentez
des douleurs, arrêtez-vous et consultez votre médecin.
Veuillez consulter votre médecin avant d'utiliser ce produit si vous suivez un traitement médical
ou si vous vous sentez malade.
Veuillez arrêter l'exercice et consulter votre médecin si vous avez mal au dos, si vous vous
sentez engourdi ou si vous vous évanouissez pendant l'exercice.
Veuillez tenir tous les enfants éloignés de cet article lorsqu'il est utilisé. Ne laissez pas les
enfants grimper ou jouer dessus lorsqu'il n'est pas utilisé.
Veuillez vérifier tout autour de vous si quelqu'un ou un animal domestique est présent avant
d'utiliser ou de prendre le produit.
Ne sautez pas lorsque vous faites de l'exercice.
Ne faites pas trop d'exercice soudainement si vous en faites moins en temps normal.
Ne l'utilisez pas après avoir mangé ou lorsque vous vous sentez fatigué.
Ne l'utilisez pas lorsque vous faites autre chose.
Ne l'utilisez pas après avoir bu ou si vous ne vous sentez pas bien.
Sans transmission par volant d'inertie, dans le processus d'utilisation, faites attention au pied
avec le mouvement d'inertie, afin d'éviter les blessures par accident.
N'utilisez pas cet appareil s'il ne fonctionne pas correctement ou s'il n'est pas entièrement
assemblé.
Ce produit ne peut pas être remplacé par un instrument de réhabilitation.
Limite de poids de plus ou moins 120kg.

CONSEILS D’EXERCICE
Flexion du tronc Étirement des ischio-jambiers
en position couchée Étirement de l'aine
Étirement des quadriceps Étirement du mollet
Échauffement：Veuillez vous échauffer pendant 5 à 10 minutes à chaque fois avant d'utiliser
cette machine.
Respiration：Veuillez ne pas retenir votre respiration pendant l'exercice. Et arrêtez si vous avez
du mal à respirer.
Charge：Veuillez vous exercer en fonction de votre corps et augmenter progressivement. Il est
normal que vous ressentiez des douleurs musculaires, et il serait préférable que vous con-
tinuiez à vous entraîner.
Détente：Veuillez faire des actions de détente pendant 5 moins après l'exercice en cas de
tonus musculaire, et gardez l'élasticité des muscles.
Régime alimentaire：Veuillez faire des exercices une heure après le repas, et manger quelque
chose une demi-heure après l'entraînement. Ne buvez pas trop d'eau pendant l'exercice.
étirements：Veuillez vous échauffer avant de vous entraîner et vous détendre après l'entraîne-
ment. Faites comme ci-dessous.

LISTE DU MATÉRIEL
#31L Boulon pour le joint
de connexion de la pé
dale gauche [1 pièce]
#32 Boulon hexagonal
(M10*70MM)
[2 pièces]
#34 Boulon hexagonal
(M8*40MM)
[4 pièces]
#35 Boulon de carrosserie
(M8*75MM)
[4 pièces]
#36 Boulon de carrosserie
(M8*45MM)
[4 pièces]
#37 Boulon (M8*35MM)
[2 pièces]
#38 Boulon (M8*15MM)
[4 pièces]
#39 Boulon (M8*15MM)
[2 pièces]
#41 Boulon (M5*10MM)
[4 pièces]
#58 Boulon (M8*70MM)
[2 pièces]
#47 Rondelle en arc (M8)
[16 pièces]
#49 Rondelle (M10)
[4 pièces]
#50 Rondelle en forme D
(Φ32x19,5 mm)
[2 pièces]
#51 Rondelle (M8)
[6 pièces]
#52 Rondelle à ressort
(M8)[14 pièces]
#53 Rondelle spéciale
(Φ25x19,5 mm)
[2 Pièces]
#55 Rondelle (Φ25x17 mm)
[2 Pièces]
#59 Rondelle (Φ25x13 mm)
[2 Pièces]
#43 Ecrou (M8)
[8 pièces]
#44L Écrou gauche (M12)
[1 pièce]
#44R Ecrou droit (M12)
[1 pièce]
#45 Ecrou en nylon (M10)
[2 pièces]
#46 Ecrou en nylon (M8)
[6 pièces]
Outil 1 (S17-19)
[1 pièce]
Outil 1 (S14-17)
[1 pièce]
Outil 3 (6mm)
[2 pièces]
Outil 4 (8mm)
[1 pièce]
Boulon
Rondelle
Écrou
Autres
#31R Boulon pour le joint
de connexion De la
pédale droite [1 pièce]

# Description
1 Cadre principal
2 A Stabilisateur avant
2 B Stabilisateur arrière
3 Montant central
4 Barre d'accouplement gauche
5 Barre d'accouplement droite
6 Tube de pédale gauche
7 Tube de pédale droit
8 Joint de connexion de la pédale
9 Barre de poignée gauche
10 Barre de poignée droite
11 Guidon d'impulsion
12 Moniteur
13 Manivelle
14L Pédale gauche
14R Pédale droite
15 Poignée en mousse du guidon
16 Poignée en mousse du guidon de
l'impulsion
17 Contrôleur de tension
18 Câble du contrôleur de tension
19 Fil du moniteur (inférieur)
20 Fil du moniteur (milieu)
21 Fil du moniteur (supérieur)
22 Câble d'impulsion manuelle
23 Embout pour stabilisateur avant
24 Embout pour stabilisateur arrière
25 Embout rond (25 mm)
26 Embout rectangulaire (53x23 mm)
27 Douille en plastique (Φ 32xΦ 19 mm)
28 Essieu
29 Douille (Φ 25xΦ 16 mm)
30 Douille (Φ 18xΦ 10 mm)
31L Boulon pour le joint de connexion de la
pédale gauche
31R Boulon pour le joint de connexion de la
pédale droite
32 Boulon hexagonal (M10x70 mm )
33 Boulon hexagonal (M10x45 mm)
LISTE DES PIÈCES
# Description
34 Boulon hexagonal (M8x40 mm)
35 Boulon de carrosserie (M8x75 mm)
36 Boulon de carrosserie (M8x45 mm)
37 Boulon (M8x35 mm)
38 Boulon M8×15 (M8x15 mm)
39 Boulon (M8x15 mm)
40 Boulon (M5x55 mm)
41 Boulon (M5x8 mm)
42 Vis (ST4x20 mm)
43 Écrou (M8)
44 L Écrou en nylon gauche pour boulon
#31L (1/2")
44 R Écrou en nylon droit pour boulon
#31R (1/2")
45 Écrou en nylon (M10)
46 Écrou en nylon (M8)
47 Rondelle en arc (M8)
48 Rondelle en arc (M6)
49 Rondelle (M10)
50 Rondelle en forme de D (Φ 32x19,5 mm)
51 Rondelle (M8)
52 Rondelle élastique (M8)
53 Rondelle spéciale (Φ 25x19,5 mm)
54 Embout (Φ 32x8,5 mm)
55 Rondelle (Φ 25x17 mm)
56 Rondelle (M5)
57 Embout rond (28 mm)
58 Boulon (M8x70 mm)
59 Rondelle (Φ 25x13 mm)
