SouthShore 4359663 User manual

TV stand 42"
Support à TV 107 cm
Soporte para la televisión 107 cm
-663-
Rev.: D
10013112
-4359-
27/08/2015
Model/ Modèle/ Modelo
Article/ Item/ Articulo
1-800-290-0465
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D’ASSEMBLAGE
INSTRUCCIONES DE ENSAMBLAJE
ADULT ASSEMBLY REQUIRED
DOIT ÊTRE ASSEMBLÉ PAR UN ADULTE
DEBE SER ENSAMBLADO POR UN ADULTA
FRANÇAIS
ESPANOL ENGLISH
N.B.: It is important to carefully read the instructions
before beginning the assembly.
Identify all the parts and hardware.
We recommend that you assemble the unit on a carpeted floor
to avoid scratches. To facilitate assembly 2 people are required.
Keep the assembly instructions and for future use
for warranty purposes. It contains all pertinent
information regarding replacement parts and maintenance.
N.B. Il est important de bien lire les instructions
avant de commencer l’assemblage.
Bien identifier les pièces et la quincaillerie.
Il est recommand d’assembl l’unité sur un tapis pour é er
éviter les égratignures. Pour un assemblage facile et agréable
; 2 personnes sont requises.
Gardez les instructions d’assemblage pour et pour utilisation future
la garantie. Elles contiennent toutes les informations pour un
remplacement de pièce ou pour l’entretien périodique.
N.B. Lea con detenimiento las instrucciones
antes de comenzar a ensamblar su mueble.
Identifique las piezas y los articulos de ferretería.
Se recomienda ensamblar la unidad sobre una alfombra
para evitar los rasguños. Para un ensamblaje mas facil
se necesitan dos personas. el instructivo de ensamble Guarde
para uso de garantía.un futuro y para usos
Este instructivo contiene todas las informaciones necesarias
para un sustitución de pieza o un mantenimiento periodico.

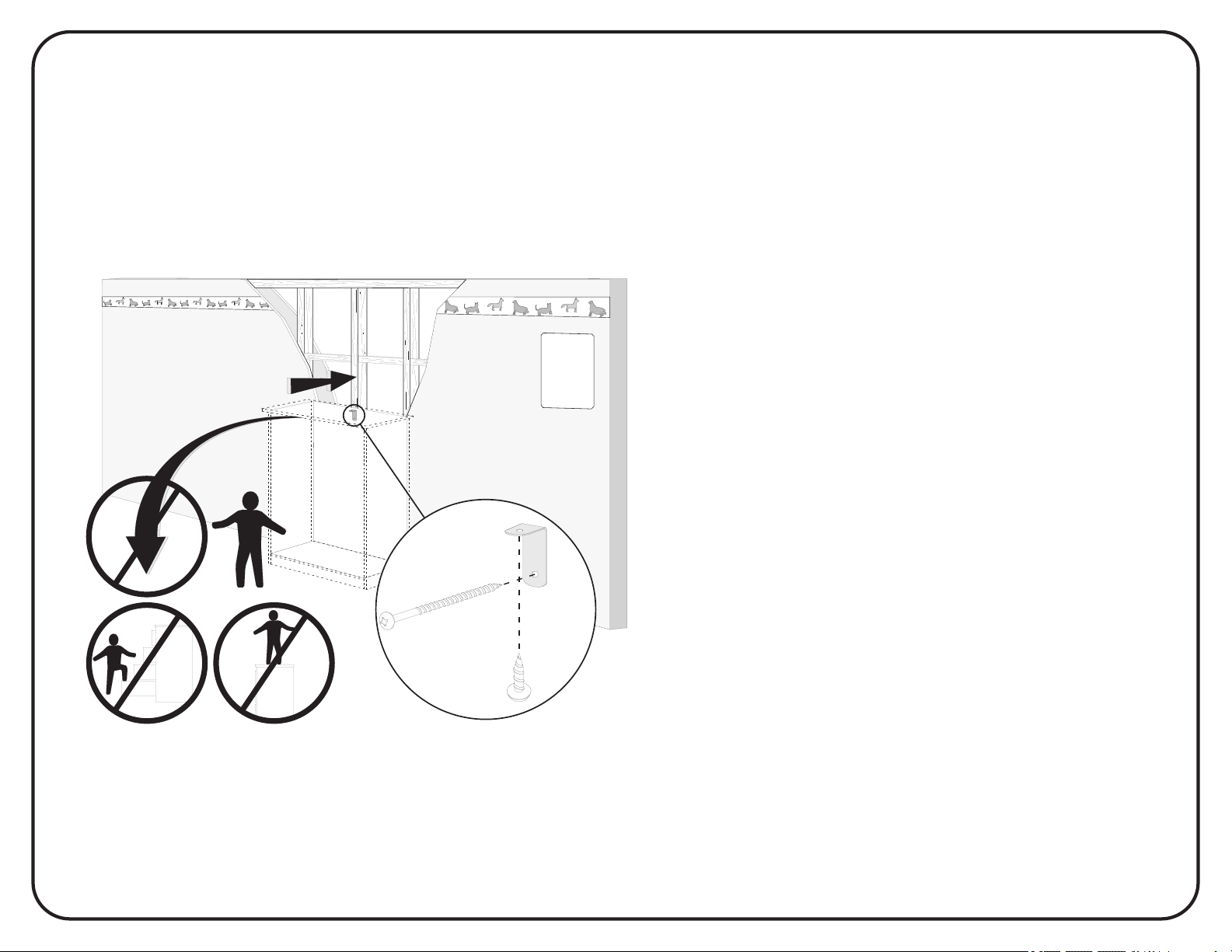

Serious or fatal crushing injuries
can occur from furniture tip-over.
To help prevent tip-over :
Des blessures graves ou fatales
peuvent résulter de basculement
du meuble.
Afin de prévenir le basculement :
El vuelco del mueble puede ser
causa de lesiones graves o de un
aplastamiento fatal.
Para evitar el vuelco :
• It is important to place the safety
_bracket included.
• Place heaviest items in the lowest
_storage space.
• Never allow children to climb or hang
_on drawers, doors, or shelves.
• Never open more than one drawer at
_a time.
• If a heavy object is placed on top or
_ inside the furniture, consider this risk.
Use of tip-over restraints reduce, but
not eliminate, the risk of tip-over.
• Il est important d’installer le crochet
_de sécurité inclus.
• Placer les items les plus lourds dans
_les espaces de rangement du bas.
• Ne jamais laisser un enfant grimper
_sur les tiroirs, les portes et les tablettes
_ou s’accrocher à ceux-ci.
• Ne jamais ouvrir plus d’un tiroir à la
_fois.
• Si un objet lourd est placé sur l’unité
_ou à l’intérieur, considérez le risque de
_basculement.
L’utilisation de dispositif
antibasculement réduit les risques
de basculement, sans les éliminer
totalement.
• Es importante instalar el gancho de
_seguridad.
• Ponga las cosas pesadas en los
_compartimentos más bajos.
• Nunca permita que un niño se suba o
_se cuelgue en cajones, puertas o
_estantes.
• Nunca abra más de un cajón a la vez.
• Si un ojeto pesado esta colocado
_dentro o sobre el mueble, considere el
_riesgo de que se puede voltear.
El uso de sujetadores para evitar el
vuelco sólo puede disminuir el
riesgo de un vuelco, pero no lo
elimina.
WARNING
AVERTISSEMENT ADVERTENCIA

N.B.: Discard two end packing parts.
These are for protection during shipping.
N.B.: Les pièces aux extrémités de la boîte ne vous sont d’aucune
utilité pour l’assemblage du meuble. Ce ne sont que des protecteurs.
N.B.: Las piezas en las extremidades de la caja son inútiles para ensamblar
el mueble. Sirven únicamente para protejerlo.
MAINTENANCE TIPS/CONSEILS D'ENTRETIEN/CONSEJOS DE MANUTENIMIENTO
- Never let liquids or damp cloths sit on this furniture.
- Ne jamais laisser de liquide ou linge humide
sur le meuble.
- Nunca deje un líquido o un trapo húmedo
sobre el mueble.
- Never use ammonia-based cleaning products,
as they will damage the finish.
- Ne jamais utiliser de nettoyeur à base
d'ammoniaque, cela va endommager le fini.
- Nunca utilice un producto de limpieza a base
de amoníaco, esto dañará el acabado.
- To avoid dulling of the finish, do not place
furniture in direct sunlight.
- Ne pas placer le meuble directement au soleil
pour prévenir le ternissement.
- No exponga el mueble directamente al sol para
prevenir empañamiento.
- To clean, use a soft or slightly damp cloth,
then wipe with a clean, dry cloth.
- Pour nettoyer, utilisez un linge doux ou
légèrement humecté.
Essuyez par la suite avec un linge propre et sec.
- Para limpiar, utilice un trapo suave o ligeramente
humedecido. Seque luego con un trapo limpio y seco.
- Do not put plastic or rubber rings under appliances.
Use cloth of felt protectors.
- Évitez de déposer des appareils avec des rondelles
de plastique ou de caoutchouc. Utilisez un
protecteur en tissu ou en feutre.
- Evite apoyar aparatos con redondeles de plástico
o de goma. Utilizar un protector de tela o de fieltro.
If you have any difficulty assembling this unit, or to order
replacement parts, do not hesitate to contact us.
Do not return any parts to the store, find the number(s)
of the part(s) in the “Exploded view” or the “Hardware list”,
and CALL our customer service !
Si vous éprouvez des difficultés à assembler les
pièces, ou pour commander des pièces de
remplacement, n’hésitez pas à communiquer avec nous.
Ne rapporter aucune pièce au magasin,
repérez le(s) numéro(s) de(s) pièce(s) en question,
dans la “Vue explosée” ou "la Liste de quincaillerie",
et TÉLÉPHONEZ à notre service à la clientèle.
Si el Ensamblaje del mueble presenta ciertas dificultades,
o para enviarle unas piezas de reemplazo, no dude en llamarnos.
No traiga ninguna pieza al comercio.
Identifique el o los número(s) de la(s) pieza(s)
en cuestión en "la Lista de ferretería" o la
"visión de conjunto" y LLAME a nuestro
servicio a la clientela.
CUSTOMERS SERVICE/ SERVICE À LA CLIENTÈLE/ SERVICIO A LA CLIENTELA
1-800-290-0465

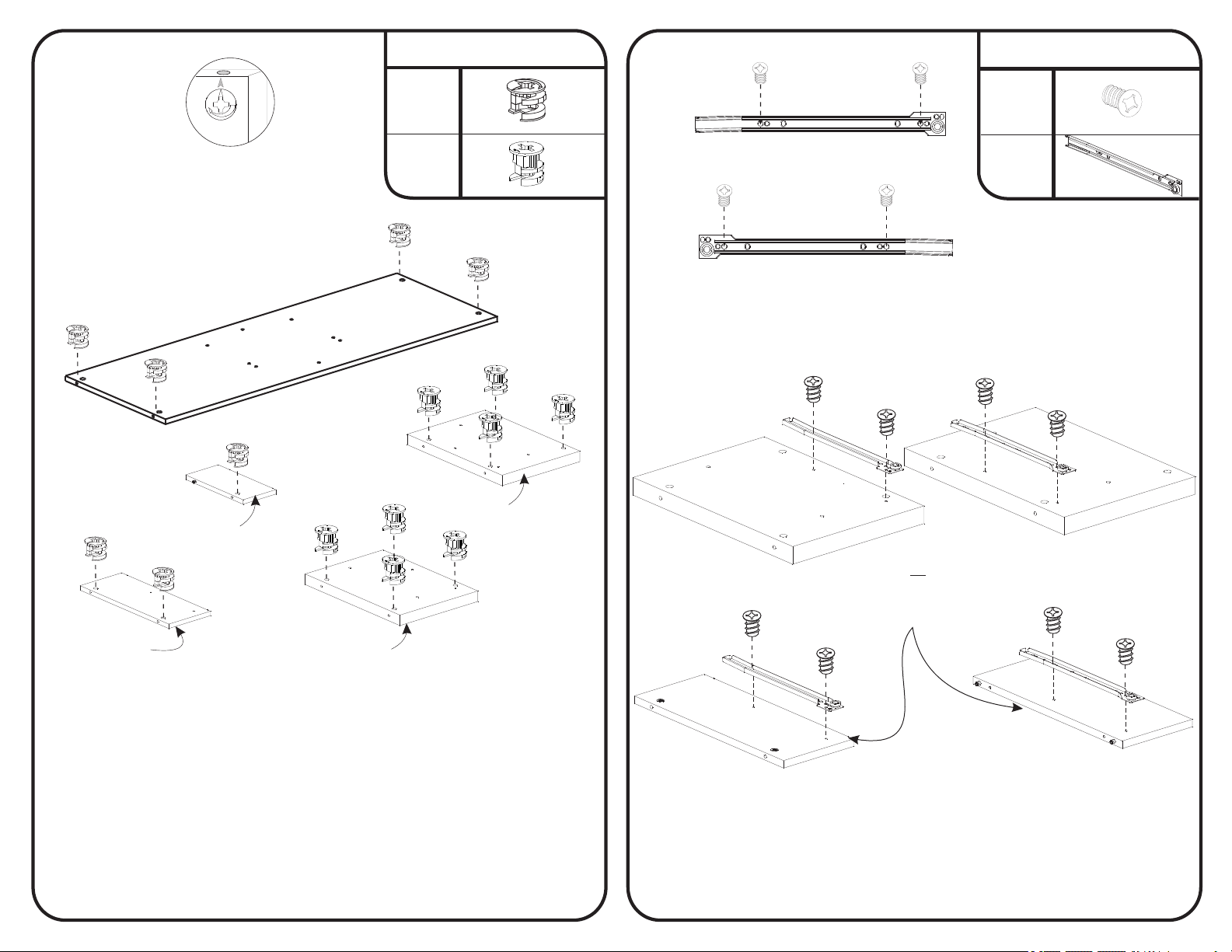

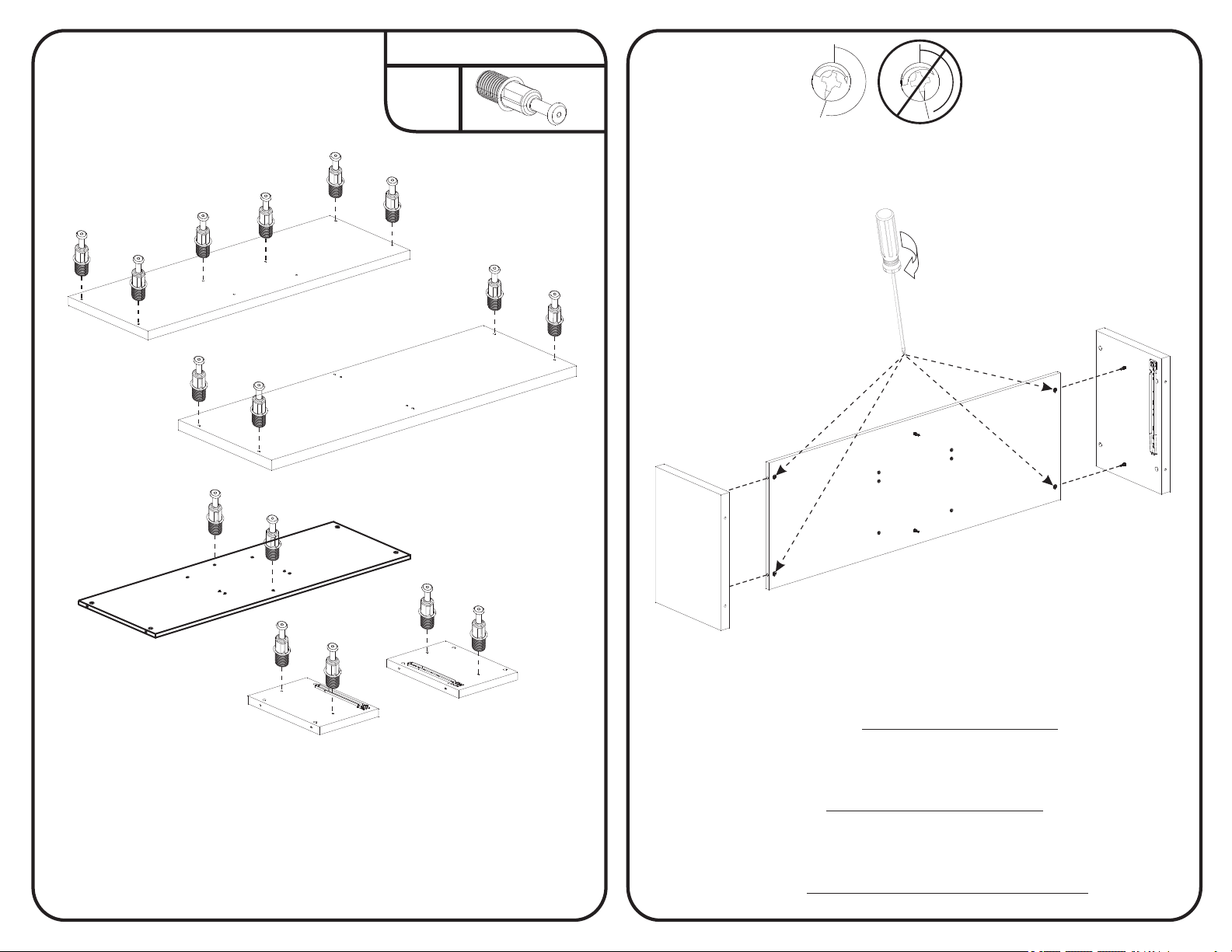

A. Fully insert the “quick fit dowel -144-”
into the specified holes.
B. To withdraw the “quick fit dowel -144-",
do not use any tool, unscrew it with the hand.
C. With your thumb, insert the “eccentric-nut -158-”
into the specified holes with the arrow pointing
towards the insertion hole.
D. Insert the pieces into one another and make
sure they are completely united.
E. To lock the pieces together, turn (tighten)
the “eccentric-nut -158-” to the right for
slightly more than half a turn.
A. Insérer jusqu’au fond le «goujon à
enfoncer -144-» dans les trous mentionnés.
B. Pour retirer le «goujon à enfoncer -144-»,
n’utiliser aucun outil, dévisser le à la main.
C. Avec le pouce, insérer «l’écrou excentrique
-158-» dans les trous mentionnés,
la flèche vers le trou d’insertion.
D. Joindre les pièces l’une dans l’autre et s’assurer
qu’elles sont bien unies l’une contre l’autre.
E. Tourner (serrer) «l’écrou excentrique -158-»
vers la droite, un peu plus d’un demi tour,
pour bloquer les pièces ensemble.
A. Introduzca el “clavija -144-” hasta el fondo
en todos los agujeros mencionados.
B. Para retirar el “clavija -144-”, no utilizar
herramientas, desatornillar el a la mano.
C. Introduzca con el pulgar la “tuerca excéntrica
-158-” en los agujeros mencionados, con la
flecha apuntando hacia el agujero de inserción.
D. Una las piezas entre sí. Asegúrese
de que se encuentren bien unidas.
E. Haga girar hacia la derecha y ajuste la “tuerca
excéntrica -158-” dando algo más que una
media vuelta para que las piezas queden
atrancadas.
HOW TO USE THE DOWEL(-144-) AND THE ECCENTRIC NUT(-158-)
EXEMPLE D'UTILISATION GOUJON(-144-) ET ECROU(-158-)
EJEMPLO DE UTILIZACIÓN CLAVIJA(-144-) Y TUERCA EXCÉNTRICA(-158-)
-144- -158-
FRANÇAIS ESPAÑOL
ENGLISH
***THINGS TO REMEMBER FOR ASSEMBLING/À RETENIR LORS DE L'ASSEMBLAGE/ A RECORDAR DURANTE EL ENSAMBLAJE***
POUR INFORMATION SEULEMENT A TÍTULO INFORMATIVOFOR YOUR INFORMATION ONLY
AB
-144-
C
-158-
D
-158-
-144-
or
ou
o
-158-
-158-
E

- All parts, except for F and U(2) are marked out or labelled on one side.
- Toutes les pièces, sauf F et U(2) sont repérées par marquage sur un
des côtés, ou par étiquetage sur une des faces.
- Todas las piezas, a excepción de F y U(2) están identificadas con
una marca en los lados o con etiquetas en una de las caras.
-EXPLODED VIEW (Piece numbers for reference)FACING THE UNIT
-VUE EXPLOSÉE (Numéros des pièces pour références)FACE AU MEUBLE
-VISIÓN DE CONJUNTO (Número de las piezas para referencia)FRENTE AL MUEBLE
LEFT SIDE
CÔTÉ GAUCHE
LADO IZQUIERDO
RIGHT SIDE
CÔTÉ DROIT
LADO DERECHO
R
R1
S
S
U
U
T
T
A
C1
P1
P1
C
F
H1
G1
G
P
H
H1
S
S

6
159
90 207
121
160
281
92 208
144
231
161
299
158
171
5
FELT
FEUTRE
FIELTRO
CODE
CODE
CODIGÓ
QTY
QTE
CANTIDAD
HARDWARE DESCRIPTION
DESCRIPTION DE LA QUINCAILLERIE
DESCRIPCION DE LA FERRETERÍA
CODE
CODE
CODIGÓ
QTY
QTE
CANTIDAD
HARDWARE DESCRIPTION
DESCRIPTION DE LA QUINCAILLERIE
DESCRIPCION DE LA FERRETERÍA
16
10 MM EURO SCREW
VIS EURO 10MM
TORNILLO EURO 10 MM
4
7/8" HANDLE SCREW
VIS 7/8" POUR POIGNÉE
TORNILLO 7/8” PARA MANIJA 7
6 x 36 FLAT HEAD SCREW
VIS 6 x 36 TÊTE PLATE
TORNILLO 6 x 36 CABEZA PLANA
16
QUICK FIT DOWEL
GOUJON À ENFONCER
CLAVIJA DE FIJACIÓN
8
15 MM CAM KLIX
ÉCROU KLIX 15 MM
TUERCA KLIX 15 MM
15 X 15,5 MM CAM KLIX
ÉCROU KLIX 15 X 15,5 MM (22 MM)
TUERCA KLIX 15 X 15,5 MM
8
2
ASSEMBLING SCREW 50 MM
VIS D'ASSEMBLAGE 50 MM
TORNILLO DE ENSAMBLAJE 50 MM.
2
ASSEMBLING SCREW 70 MM
VIS D'ASSEMBLAGE 70 MM
TORNILLO DE ENSAMBLAJE 70 MM.
PLASTIC CAP
CAPUCHON DE PLASTIQUE (noir)
CAPUCHON DE PLÁSTICO
4
METAL DRAWER SLIDE (R) 350 MM
COULISSE DE MÉTAL (D) 350 MM
CORREDERA DE MÉTAL (D) 350 MM
2
METAL DRAWER SLIDE (L) 350 MM
COULISSE DE MÉTAL (G) 350 MM
CORREDERA DE MÉTAL (I) 350 MM
2
PLASTIC DOWEL
GOUJON DE PLASTIQUE
TARUGO DE PLÁSTICO
17
7
PLASTIC CAP
CAPUCHON DE PLASTIQUE
CAPUCHÓN DE PLÁSTICO
18
3/4” COMMON NAIL
CLOU À TÊTE 3/4”
CLAVO DE 3/4” CON CABEZA
SECURITY BRACKET
ÉQUERRE DE SÉCURITÉ
ESCUARDA DE SECURIDAD
1
199
2 1/2" ROUND HEAD SCREW
VIS 2 1/2" TÊTE RONDE
TORNILLO 2 1/2" CABEZA REDONDA
1
116
9/16” ROUND HEAD SCREW
VIS 9/16” TÊTE RONDE
TORNILLO 9/16” CABEZA REDONDA
1
99
516 2
804
HANDLE
POIGNÉE
MANIJA
2
-171- -281- -231-
* In the hardware package, you have spare parts -180-, -231- and -281-.
* Dans la quincaillerie, vous avez les pièces de remplacement -180-, -231-
et -281-.
* En la ferreteria, tenemos las piezas de reemplazo -180-, -231- y -281-.

1
Required/Requis/Requerido
X14
-231-
P
P1(2)
H
H1(2)
- Insert -231-(14) into P, P1(2), H and H1(2).
- Insérer -231-(14) dans P, P1(2), H et H1(2).
- Insertar -231-(14) en P, P1(2), H y H1(2).
* TOOLS REQUIRED/OUTILS REQUIS/HERRAMIENTAS REQUERIDOS:
- 2 PEOPLES/2 PERSONNES/2 PERSONAS
- HAMMER/MARTEAU/MARTILLO
- STANDARD/PLAT/PLANO
- PHILLIPS/ÉTOILE/ESTRELLA
- ROBERTSON/CARRÉ/CUADRADO
OR/OU/O

23
X8
Required/Requis/Requerido
X8 -159-
/
F
L
E
/
C
O
H
C
A
E
H
U
A
H
C
L
E
A
I
-158-
-159-
O
L
E
H
/
F
E
L
È
H
C
T
H
S
E
D
R
V
A
E
R
W
S
O
T
L
E
W
T
R
O
O
R
R
U
A
- With thumb, insert -158-(8) into G1, H, H1(2) and -159-(8) into
C and C1.
(Make sure the little arrow is towards the insertion hole.)
- Avec le pouce, insérer -158-(8) dans G1, H, H1(2) et -159-(8) dans
C et C1.
(Assurez-vous que la flèche pointe vers le trou d'insertion.)
- Con el pulgar, insertar -158-(8) en G1, H, H1(2) y -159-(8) en
C y C1.
(Asegurarse que la flecha esté orientada hacia el hueco de insertion.)
-158-
G1
-158-
-158-
-158-
-158-
H
-158-
-158-
H1(2)
-158-
C1
-159-
-159-
-159-
-159-
C
-159-
-159-
-159-
-159-
X8
-92-
X4
Required/Requis/Requerido
MÊME PIÈCE-2 CÔTÉS
SAME PIECE-2 SIDES
MISMO PIEZA-2 LADOS
-92-
-92-
-207-
(CL)
H
-92-
-92-
C
-207-
(CL)
-92-
-92-
C1
-207-
(CR)
-92-
-92-
-207-
(CR)
-207-

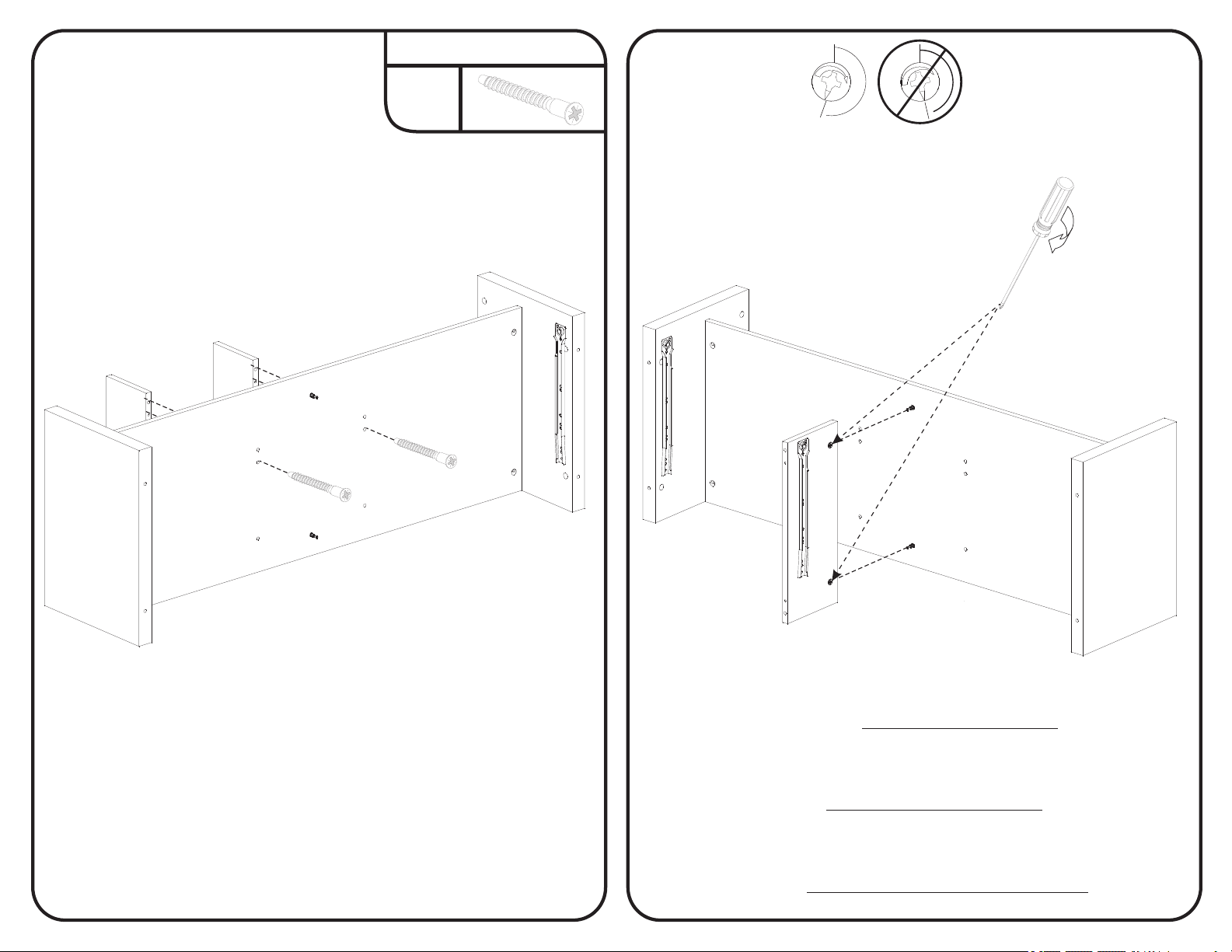

- With -92-(8), screw -207-(CL) on C, H then 207(CR) on C1 and H.
- Avec -92-(8), visser -207-(CL) sur C, H ensuite -207-(CR) sur C1 et H.
- Con -92-(8), atornillar -207-(CL) sobre C, H luego -207-(CR)
sobre C1 y H.
-207-
(CL)
-92-
-92-
-92-
-92-
(CR)
-207-

45
Required/Requis/Requerido
X16
-144-
-144-
-144-
-144-
-144-
-144-
-144-
-144-
A
G1
C1
C
- Insert -144-(16) into A, G, C, C1 and G1.
- Insérer -144-(16) dans A, G, C, C1 et G1.
- Insertar -144-(16) en A, G, C, C1 y G1.
-158-
correct/
correcto
incorrect/
incorrecto
- Insert C and C1 into G1.
- Tighten right -158-(4) little more than a half turn
on G to lock them together.
- Insérer C et C1 dans G1.
- Tourner -158-(4) un peu plus qu'un demi tour à droite
sur G pour les barrer ensemble.
- Insertar C y C1 en G1.
- Girar -158-(4) un poco màs que una media vuelta hacia
la derecha sobre G para trancarlos juntos.
-144-
G
G1
C1
C

7
6
Required/Requis/Requerido
X2
-160-
- Insert H1(2) into G1.
- Screw -160-(2) through G1 into H1(2).
-Insérer H1(2) dans G1.
- Visser -160-(2) à travers G1 dans H1(2).
- Insertar H1(2) en G1.
- Atornillar -160-(2) a través de G1 en H1(2).
- Insert into .H G1
8 (2)- Tighten right -15 - little more than a half turn
on to lock them together.H
-Insérer dans .H G1
(2)- Tourner -158- à droiteun peu plus qu'un demi tour
sur pour les barrer ensemble.H
- Insertar en .H G1
(2)- Girar -158- haciaun poco màs que una media vuelta
la derecha sobre para trancarlos juntos.H
-158-
correct/
correcto
incorrect/
incorrecto
G1
H1
H1
-160-
-160-
G1
H

89
Required/Requis/Requerido
X2
-161-
- Insert G into C, C1and H.
- Tighten right -159-(4) little more than a half turn
on C and C1 to lock them together.
- Screw -161-(2) through G into H.
- Insérer G dans C, C1 et H.
- Tourner -159-(4) un peu plus qu'un demi tour à droite
sur C et C1 pour les barrer ensemble.
- Visser -161-(2) à travers G dans H.
- Insertar G en C, C1y H.
- Girar -159-(4) un poco màs que una media vuelta
hacia la derecha sobre C y C1 para trancarlos juntos.
- Atornillar -161-(2) a través de G en H.
- Insert A into C, C1 and H1(2).
- Tighten right -159-(4) little more than a half turn
on C and C1 to lock them together.
- Tighten right -158-(2) little more than a half turn
on H1(2) to lock them together.
- Cover -159-(4) with -281-(4) on C and C1.
- Cover -158-(2) with -171-(2) on H1(2).
- Insérer A dans C, C1 et H1(2).
- Tourner -159-(4) un peu plus qu'un demi tour à droite
sur C et C1 pour les barrer ensemble.
- Tourner -158-(2) un peu plus qu'un demi tour à droite
sur H1(2) pour les barrer ensemble.
- Couvrir -159-(4) avec -281-(4) sur C et C1.
- Couvrir -158-(2) avec -171-(2) sur H1(2).
- Insertar A en C, C1 y H1(2).
- Girar -159-(4) un poco màs que una media vuelta hacia
la derecha sobre C y C1 para trancarlos juntos.
- Girar -158-(2) un poco màs que una media vuelta hacia
la derecha sobre H1(2) para trancarlos juntos.
- Cubrir -159-(4) con -281-(4) sobre C y C1.
- Cubrir -158-(2) con -171-(2) sobre H1(2).
-158-
correct/
correcto
incorrect/
incorrecto
-159-
Required/Requis/Requerido
X4
-281-
-171-
-161-
-161-
C1
C
G
H
X2
C1
CH1
H1
A

-299-
-299-
P
GG
P
P1
P1
F
A
C
C1
P1
P1
10 11
X7 -299-
Required/Requis/Requerido

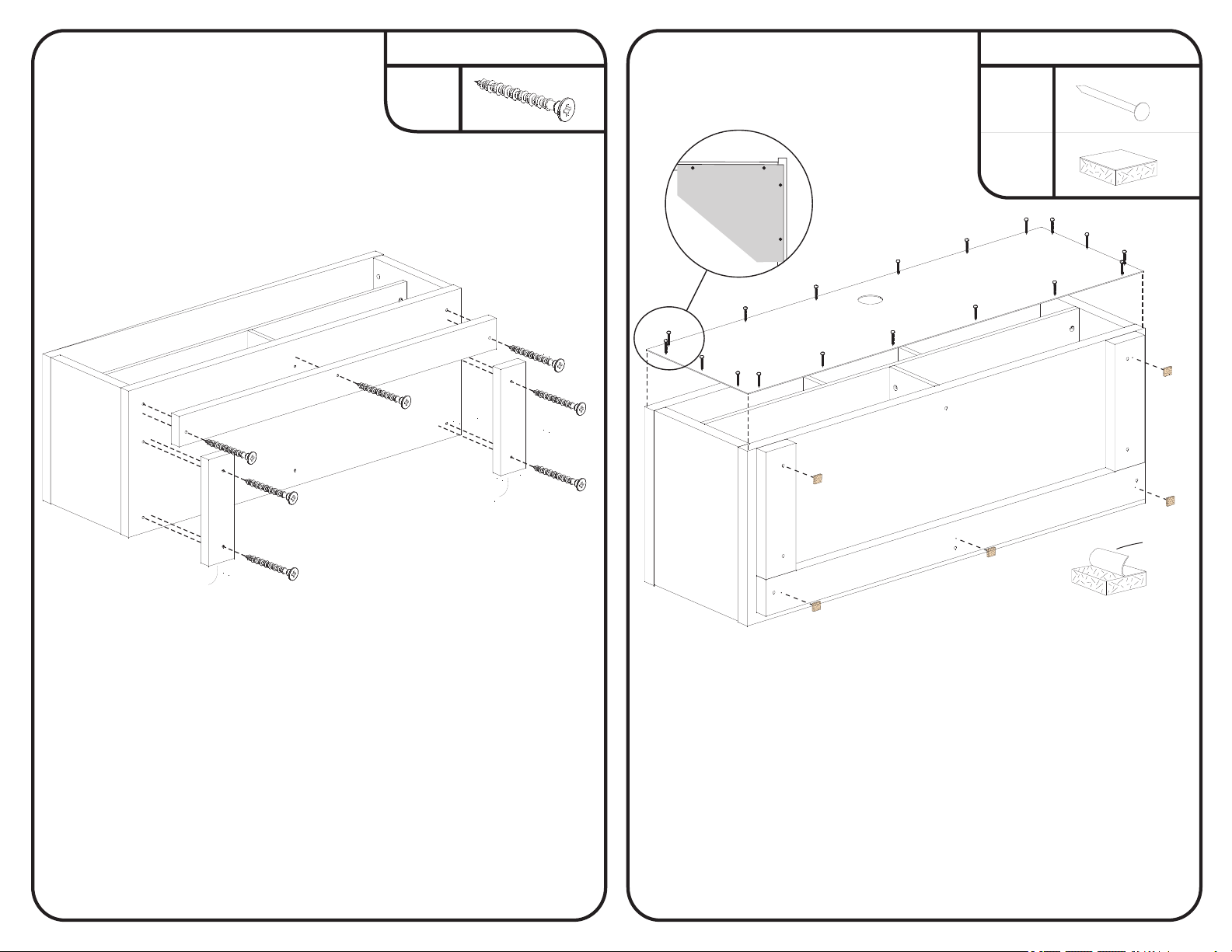

- Insert P and P1(3) into G.
- Screw -299-(7) through P and P1(2) into G.
- Insérer P et P1(3) dans G.
- Visser -299-(7) à travers P et P1(2) dans G.
- Insertar P y P1(3) en G.
- Atornillar -299-(7) a través de P y P1(2) en G.
X18
-90-
Required/Requis/Requerido
-6-
X5
- Place the unit as shown.
- Make sure the unit is level (squared).
- In beginning by the corners, nail F to A, G, C and C1 with -90-(18).
- Stick -6-(5) under P and P1(2).
- Placer l’unité comme montré.
- Assurez vous que l'unité soit au niveau (à l'équerre).
- En commençant par les coins, clouer F à A, G, C et C1 avec -90-(18).
- Coller -6-(5) sous P et P1(2).
- Lugar la unidad como se muestra.
- Cerciorarse de que la unidad se encuentre a nivel.
- Comenzando por las esquinas, clavar F a A, G, C y C1 con -90-(18).
- Pegar -6-(5) debajo P y P1(2).
-6-
Pull the paper off.
Enlever le papier.
Quitar el papel.
F
-6-
-6-
-6-
-6-
-6-

•POR IMPEDIR EL MUEBLE QUE VOLCAR SOBRE LOS NINOS.
Localizar uno entramado, en la anchura del mueble.
Atornillar -199- debajo la pieza del encima con -99-.
Y a traves del dorso del mueble con -116-, en la parte
solida del muro.
-Safety bracket installation
-Installation de l’équerre de sécurité
-Instalacion del escuadra de seguridad
Wall/
Mur/
Muro
-99-
-116- -199-
•Si le crochet est absent, veuillez contacter notre service
aux consommateurs pour obtenir cette pièce avant
l'utilisation.
•If the safety braket is not in the box, please contact the
consumers service in order to obtain another one before
using the furniture.
•Si falta el gancho de seguridad, deberia que ponerse en
contacto con nuestro servicio al
cliente para obtener un gancho antes de utilizar el
mueble.
•TO PREVENT THE UNIT FALLING ON CHILDREN
Locate a stud in the wall behind the unit. Screw -199- under
the top with -99-. And through the back of the unit with -116-
into the solid part of the wall.
•POUR EMPÊCHER LE MEUBLE DE BASCULER SUR LES ENFANTS
Localiser un colombage, dans la largeur du meuble.
Visser -199- sous le dessus du meuble avec -99-.
Et à travers le dos du meuble avec -116-, dans la partie
solide du mur.

1
Drawers
iroirsT
ajonesC
Drawers
iroirsT
ajonesC
4X
8X
#229
#533 #535
4X
-516-
Each contain
Chacun contient
Cada uno contiene

S
S
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
229 (x8)534 (x4)
516 (x1)
2
Drawers
iroirsT
ajonesC
535 (x4)
T
The lenght of parts R and T could vary from those represented in this image.
La longueur des pièces R et T peut varier de celle représentée dans cette image.
Lo largo de las piezas R y T puede variar a las piezas reppresentadas en esta imagen.
2x
Drawers
iroirsT
ajonesC
RR1

ASSEMBLY ASSEMBLAGE ARMADO/ /
3
Drawers
iroirsT
ajonesC
or
ou
o
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
T
S
S
SHORE
SOUTH

S
S
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
U
#1
ASSEMBLY ASSEMBLAGE ARMADO/ /
or
ou
o
4
Drawers
iroirsT
ajonesC
S
S
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
#2
#3
SHORE
SOUTH
SHORE
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
S
S
#4
SHORE
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
SHORE
SOUTH
2x
Drawers
iroirsT
ajonesC
RR1

(DL)
(DR)
92 (x4)
5
Drawers
iroirsT
ajonesC
208 (x2)
SHORE
SOUTH
(DL)
(DR)
S
S
2x
Drawers
iroirsT
ajonesC

R1
R
7
6-121-
X4
Required/Requis/Requerido
X2
- Screw -804-(2) to R and R1 with -121-(4).
- Visser -804-(2) à R et R1 avec -121-(4).
- Atornillar -804-(2) en R y R1 con -121-(4).
-804-
-Tiroirs
-Drawers
-Cajones
-Tiroirs
-Drawers
-Cajones

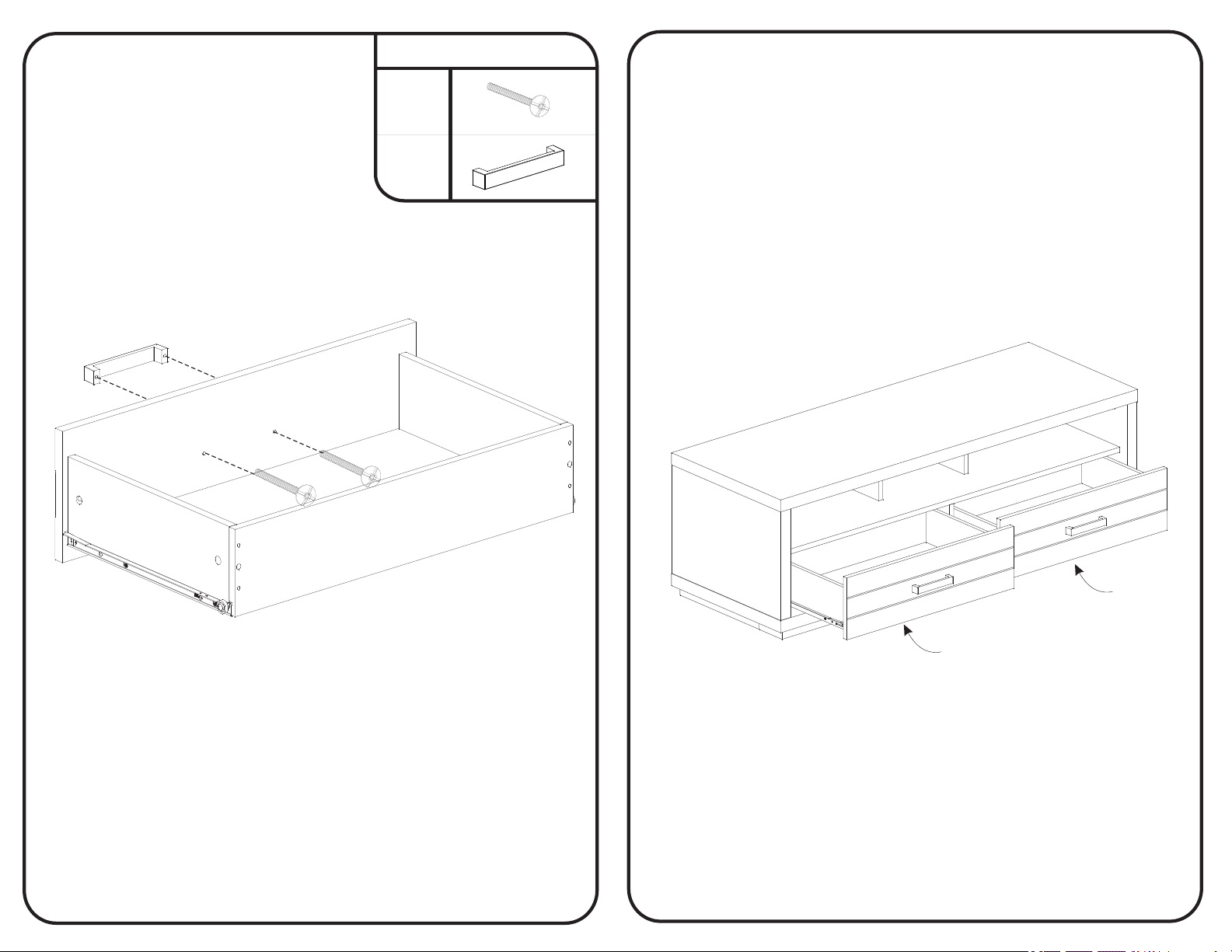

- Insert the drawers.
- Insérer les tiroirs.
- Insertar los cajones.
-121-
-804-
R / R1

WARNING/ AVERTISSEMENT/ ADVERTENCIA
-When moving the unit, we strongly recommend that you remove all the
contents before moving it. Two people are needed for this operation.
-Pour le déménagement, nous vous conseillons fortement de vider
le contenu de votre audio avant de le déplacer et de toujours être
d e u x p e r s o n n e s p o u r c e g e n r e d ' o p é r a t i o n .
-Para las mudanzas, recomendamos vaciar el contenido del sistema de sonido
antes de moverlo y siempre realizar esta operación entre dos personas.
-This South Shore Industries product is designed
to withstand the weight indicated on the plan. We
are not responsible for the breakage of parts or any
injury caused by the failure to comply with this
r e c o m m e n d a t i o n
-Ce produit des Industrie de la Rive Sud a été
conçu pour résister au poids mentionné ci-contre.
Nous ne sommes pas responsable du bris des
pièces ou de toute blessure occasionnée par
le non-respect de cette recommandation.
-Este producto de Indutrie de la Rive Sud ha sido
concebido para resistir el peso que se menciona
aquí. No somos responsables del daño de piezas
o cualquier otra lesión ocasionada por el no
respesto de esta recomendación.
-200 lbs-
-35 lbs-
