Speaka Professional 1911200 User manual

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht
zugänglich sein.
• AlsSpannungsquellefürdasNetzteildarfnureineordnungsgemäßeNetzsteckdose
des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem
Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der
Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer
nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus
der Netzsteckdose.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht
Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung
für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen
Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-
Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung
getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen
Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen
Sie es gegen ein baugleiches Netzteil aus.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)
und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil
Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Achten Sie beim Betreiben des Produkts darauf, dass eine ausreichende
Luftzirkulation gewährleistet ist. Decken Sie das Produkt nicht ab. Stellen Sie
das Produkt niemals auf eine Tischdecke oder einen Teppich. Platzieren Sie das
Produkt auf einer ebenen und hitzebeständigen Oberäche.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Trennen Sie alle Geräte immer von der Stromversorgung, bevor Sie Kabel
anschliessen oder trennen.

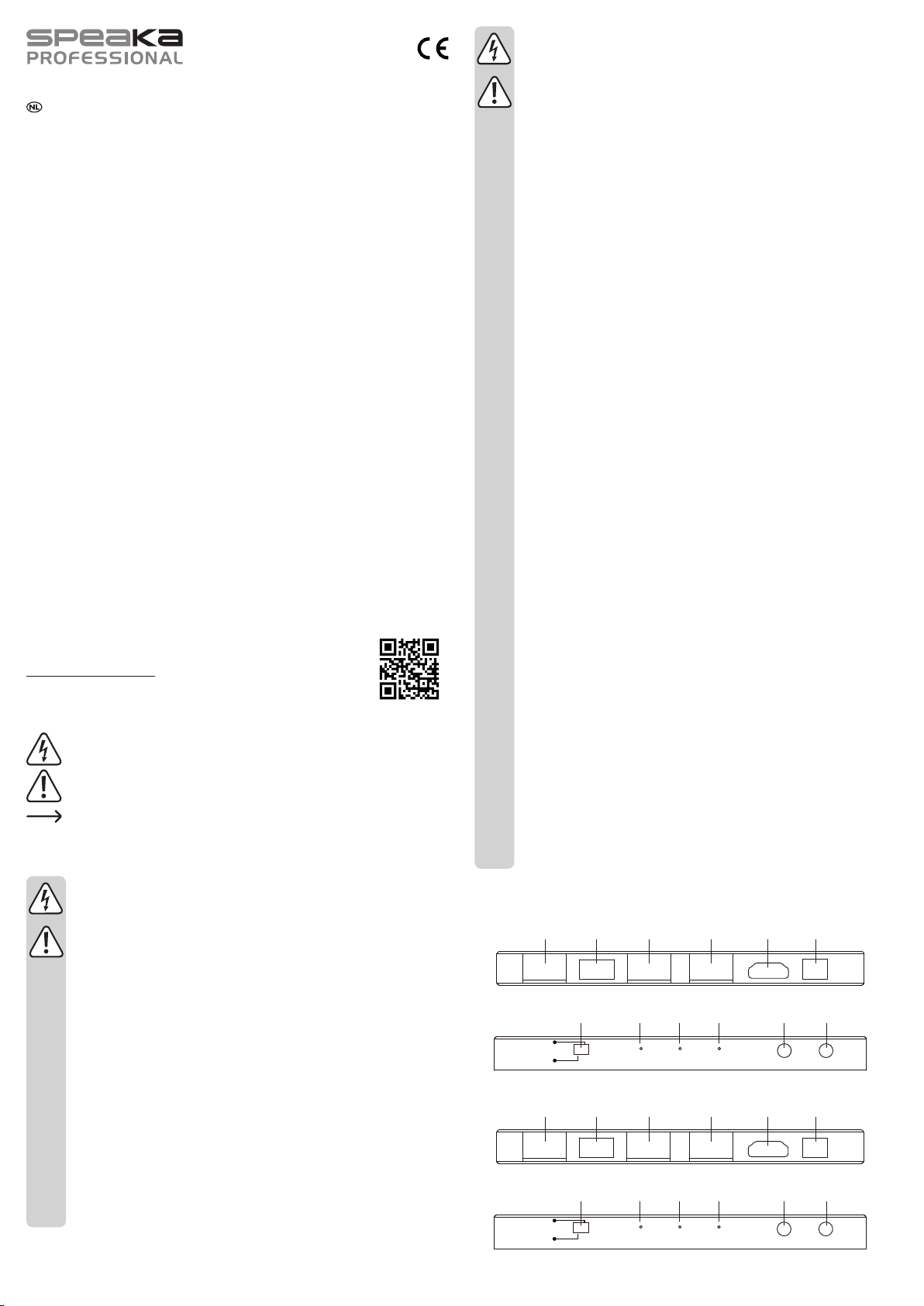

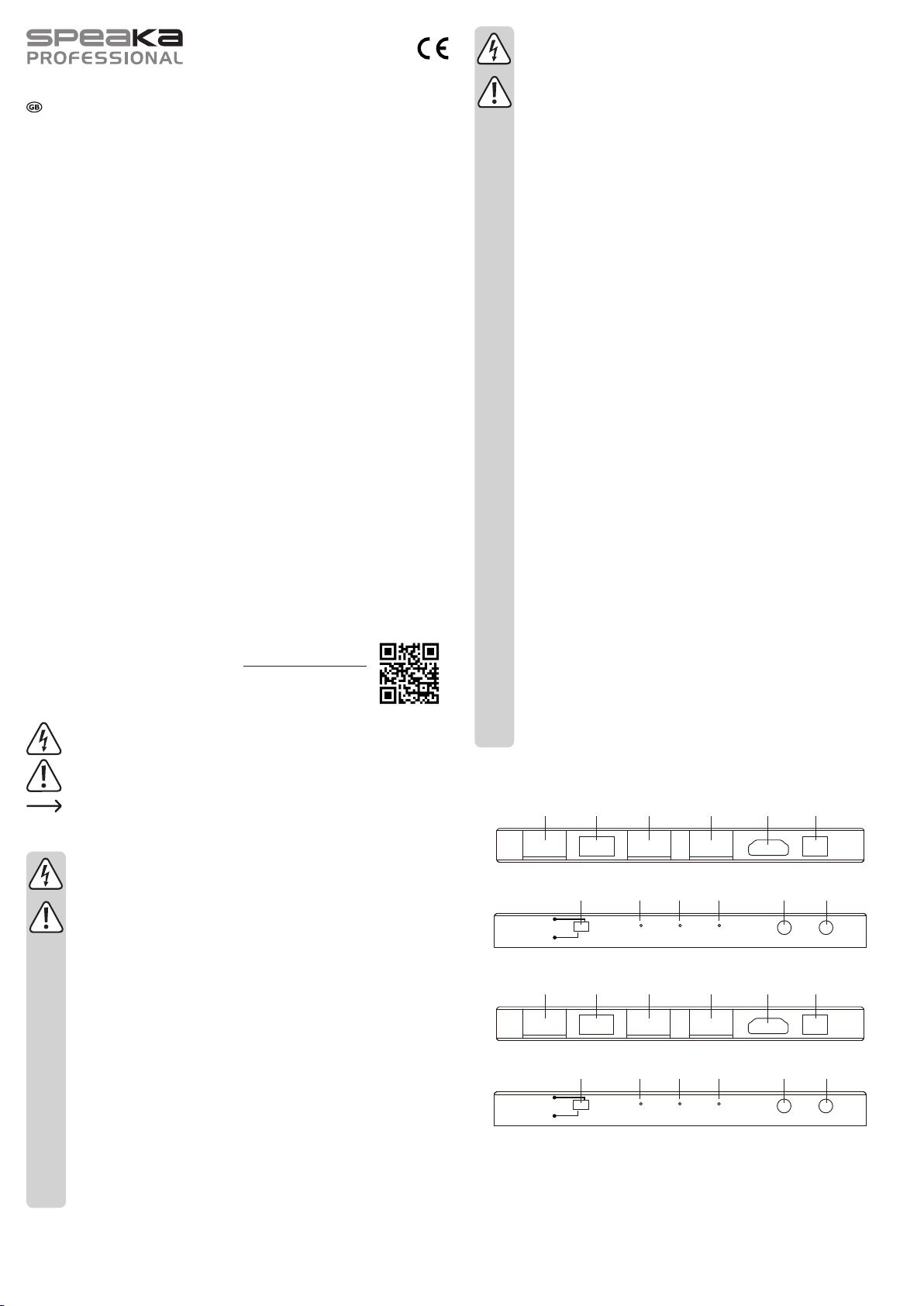

Bedienelemente
Sender
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
1 432 5 6
1110987 12
Empfänger
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
13 161514 17 18
2322212019 24
Bedienungsanleitung
4K HDMI HDBaseT Extender Set, HDR, 70 m
Best.-Nr. 1911200
Bestimmungsgemäße Verwendung
Das Produkt dient zur Verlängerung von HDMI-Signalen mit 4K Auösung über geeignete
Netzwerkkabel. Das Produkt verwendet hierfür die HDBaseT Technologie, die ein
unkomprimiertes Video- und Audiosignal bereitstellt. Die Steuersignale einer Fernbedienung
können über die mitgelieferten IR-Emitter und IR-Empfänger genutzt werden. RS232-Signale
von einem PC oder Notebook können übertragen werden. Die Stromversorgung erfolgt über
das mitgelieferte Netzteil. Sender und Empfänger sind PoE-fähig (Power over Ethernet), so
dass nur ein Netzteil für die Stromversorgung notwendig ist.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Sender
• Empfänger
• Netzteil
• 2 x RS232 Phoenix Stecker
• 8 x Gummifuß
• 2 x IR Emitter (ca. 1,2 m Kabellänge)
mit 1 x Schaumstoff (selbstklebend)
• 2 x IR Empfänger (ca. 1 m Kabellänge)
mit 1 x Schaumstoff (selbstklebend)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.

Sender
1 Anschluss HDBase T Out
2 Anschluss RS232
3 Anschluss LAN
4 Anschluss LAN
5 Anschluss HDMI In
6 Netzteilanschluss Power 48V
7 Schalter RS232 MODE und
CTRL / UPDATE
8 LED Power
9 LED Link
10 LED Status
11 Anschluss IR In
12 Anschluss IR Out
Empfänger
13 Anschluss HDBase T In
14 Anschluss RS232
15 Anschluss LAN
16 Anschluss LAN
17 Anschluss HDMI Out
18 Netzteilanschluss Power 48V
19 Schalter RS232 MODE und
CTRL / UPDATE
20 LED Power
21 LED Link
22 LED Status
23 Anschluss IR In
24 Anschluss IR Out
Inbetriebnahme
a) HDMI-Verbindung

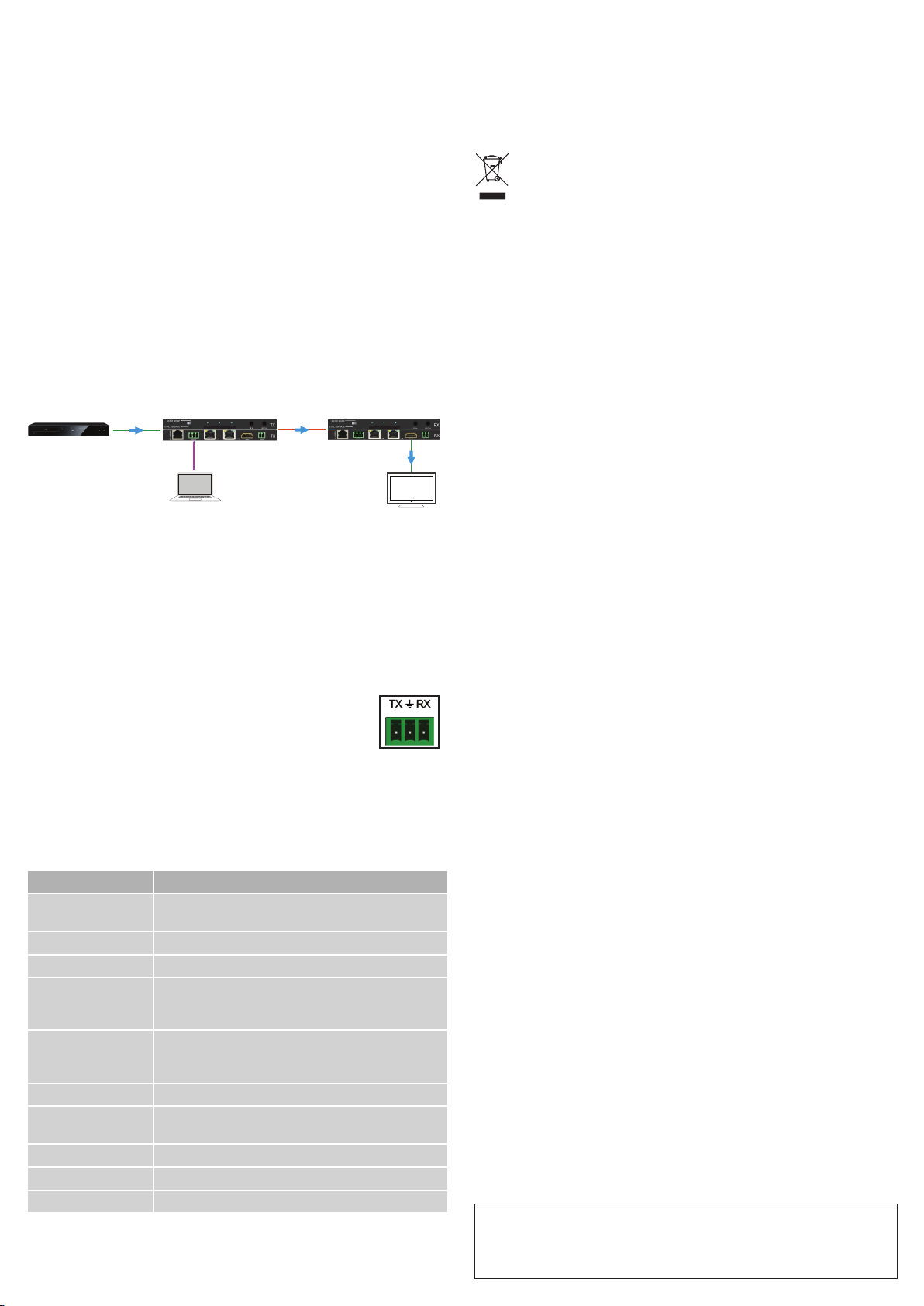

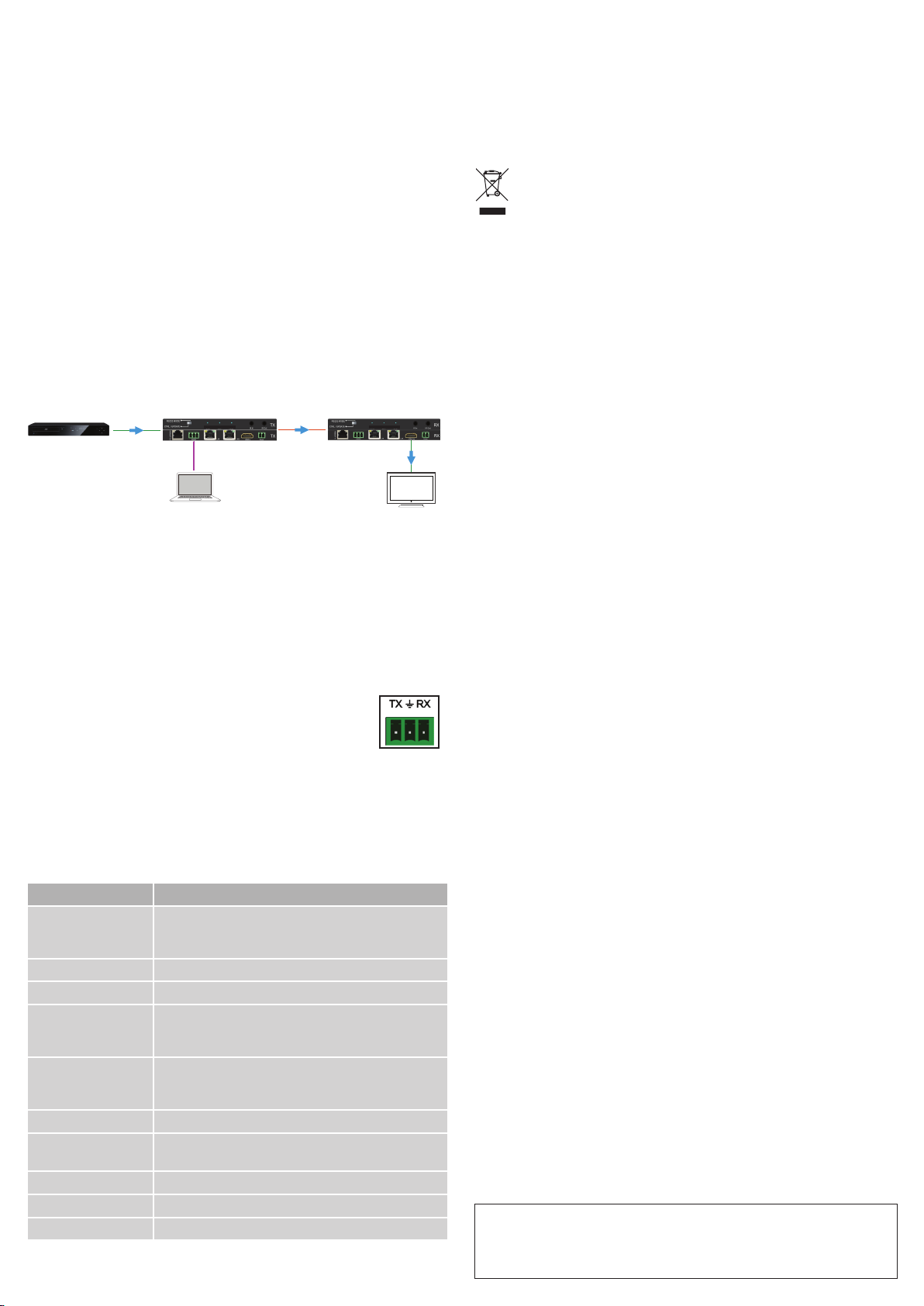

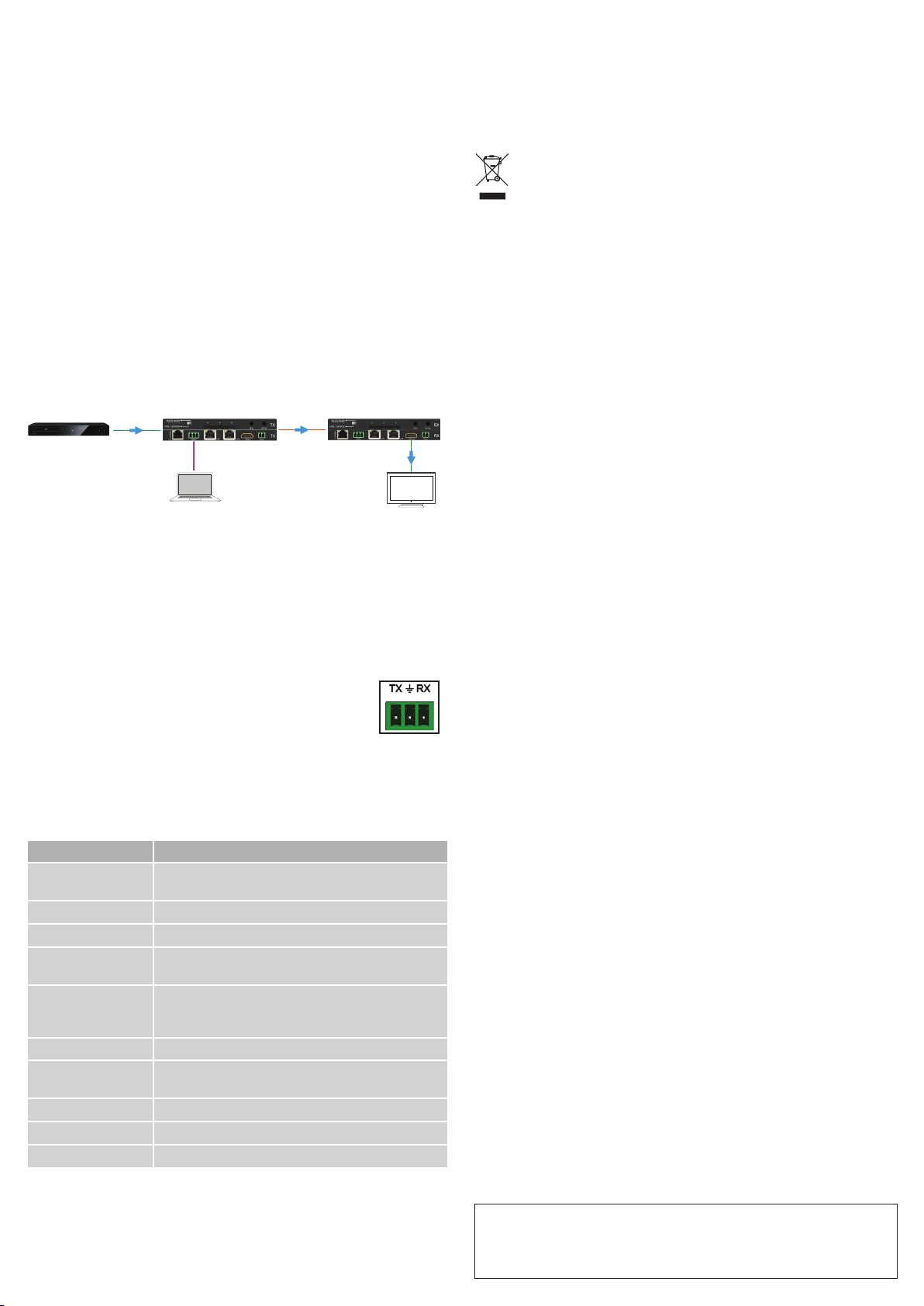

Beispiel Verbindungsdiagramm
HDMI In
HDMI Out
RS232
CAT6a
HD TV
Sender Empfänger
• Schalten Sie alle Geräte aus und trennen diese von der Stromversorgung, bevor Sie die
einzelnen Komponenten verbinden.
• Im Lieferumfang benden sich Gummifüße. Bei Bedarf können Sie diese am Boden von
Sender und Empfänger anbringen. Beachten Sie, dass Gummifüße an empndlichen
Oberächen Spuren hinterlassen können. Legen Sie eventuell eine geeignete Unterlage
auf die Oberäche.
• Verbinden Sie Ihr HDMI-Gerät (z. B. Blu-Ray-Player, TV-Box) und den Anschluss HDMI
In(5) am Sender mit einem geeigneten HDMI Kabel.
• Verbinden Sie den Anschluss HDBase T Out (1) des Senders mit dem Anschluss HDBase
T In (13) des Empfängers mit einem CAT6a Netzwerkkabel. Beachten Sie die Technischen
Daten zur Länge und Typ des Netzwerkkabels.
• Am Anschluss RS232 (2, 14) können Sie einen PC oder Notebook
anschliessen, der Befehle über RS232 ausgibt (z. B. Ein-/Ausschalten
von einem kompatiblen Projektor oder Monitor). Im Lieferumfang benden
sich 2 Stück RS232 Phoenix Stecker. Beachten Sie die nebenstehende
Abbildung mit den korrekten Anschlüssen.
• Verbinden Sie einen HD TV/Monitor und den Anschluss HDMI Out (17) am Empfänger mit
einem geeigneten HDMI-Kabel.
• Verbinden Sie den Flachstecker des Netzteils mit dem Netzteilanschluss Power 48V (6)
und den Netzstecker mit einer geeigneten Netzsteckdose. Die Stromversorgung für den
Empfänger erfolgt über das Netzwerkkabel.
b) Kurzbeschreibung der Bedienelemente
Bedienelement Funktion
Anschluss LAN Ethernet Geräte verbinden, wie z. B. Router oder Computer.
Dient auch als Ethernet-Switch. Die Signale arbeiten
bidirektional.
Anschluss HDMI In HDMI Gerät verbinden.
Anschluss HDMI Out HD TV/Monitor verbinden.
Netzteilanschluss
Power 48V
Anschluss für Netzteil.
Schalter RS232 MODE
und CTRL / UPDATE
Umschalter für RS232 Modus und Internetakualisierung der
internen Herstellersoftware.
LED Power Zeigt an, dass das Produkt mit Strom versorgt wird.
LED Link Zeigt an, dass das Produkt eine HDBaseT-Verbindung
(Eingang und Ausgang) erkannt hat.
LED Status Zeigt an, dass das Produkt mit einem HDMI-Gerät verbunden
ist.
Anschluss IR In Anschluss für IR-Empfänger.
Anschluss IR Out Anschluss für IR-Emitter (senden).
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
a) Sender (TX) / Empfänger (RX)
Eingangsspannung/-strom.........48 V/DC 0,5 A
Bandbreite.................................bis zu 18 Gbps
HDMI-Anschluss........................Sender HDMI-Eingang, Empfänger HDMI-Ausgang
Video-Auösung ........................1080p (Netzwerkkabel CAT6a Länge max. 100 m)
4K 60 Hz 4:4:4 (Netzwerkkabel CAT6a Länge max. 70 m)
Kompatibilität.............................HDCP 2.2, HDR
PoE Ausgangsleistung...............Bidirektional
TX auf RX: max. 14,4 W / RX auf TX: max. 10,6 W
RS232........................................Bidirektional
IR-Emitter/-Empfänger...............Bidirektional
Ethernet Interface......................100 Mbps
Betriebstemperatur....................0 bis +55 ºC
Lagertemperatur........................-10 bis +70 ºC
Betriebs-/Lagerluftfeuchtigkeit...5 – 90 % relative Luftfeuchte
Abmessungen (L x B x H)..........143 x 98 x 13 mm (je Gerät)
Gewicht......................................ca. 575 g
b) Netzteil
Eingangsspannung/-strom.........100 - 240 V/AC 0,5 A
Ausgangsspannung/-strom........48 V/DC 0,5 A
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2019 by Conrad Electronic SE. *1911200_v1_0819_02_hk_m_de

• The mains outlet must be located near to the device and be easily accessible.
• Only connect the power adapter to a normal mains socket connected to the public
supply. Before plugging in the power adapter, check whether the voltage stated on
the power adapter complies with the voltage of your electricity supplier.
• Never connect or disconnect power adapters if your hands are wet.
• Never unplug the power adapter from the mains socket by pulling on the cable;
always use the grips on the plug.
• When setting up the product, make sure that the cables are not pinched, kinked
or damaged by sharp edges.
• Always lay the cables so that nobody can trip over or become entangled in them.
This poses a risk of injury.
• For safety reasons, disconnect the power adapter from the mains socket during
storms.
• Do not touch the power adapter if there are any signs of damage, as this may
cause a fatal electric shock! Switch off the mains voltage to the socket containing
the power adapter (switch off the corresponding circuit breaker or remove the
safety fuse, and then switch off the corresponding RCD protective switch). You
can then unplug the power adapter from the mains socket. Dispose of the faulty
power adapter in an environmentally friendly manner and discontinue its use.
Replace it with a power adapter of the same design.
• Never pour liquids over electrical devices or place objects lled with liquid next to
the device. If liquid or a foreign object enters the interior of the device nevertheless,
rst power down the respective mains socket (e.g. switch off the circuit breaker)
and then pull the mains plug from the mains socket. Do not operate the product
any more afterwards, but take it to a specialist workshop.
• Never use the product immediately after it has been brought from a cold room into
a warm one. The condensation that forms may destroy the product. The power
adapter may also cause a fatal electric shock! Allow the product to reach room
temperature before connecting it and putting it into use. This may take several
hours.
• Ensure there is sufcient air circulation when you operate the product. Never
cover the product. Never place this product on a tablecloth or a carpet. Place the
product on a at and heat-resistant surface.
• Consult a technician if you are not sure how to use or connect the product, or if
you have concerns about safety.
• Maintenance, modications and repairs must only be carried out by a technician
or a specialist repair centre.
• If you have any questions that are not answered in these operating instructions,
please contact our technical customer service or other professionals.
b) Connected devices
• Always observe the safety instructions and operating instructions of any other
devices which are connected to the product.
• Always disconnect all device from the power supply before connecting or
disconnecting cables.
Product overview
Transmitter
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
1 432 5 6
1110987 12
Receiver
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
13 161514 17 18
2322212019 24
Operating instructions
4K HDMI HDBaseT Extender Set, HDR, 70 m
Item no. 1911200
Intended Use
The product is used to extend HDMI signals with 4K resolution via suitable network cables. The
product uses HDBaseT technology, which provides an uncompressed video and audio signal.
The control signals of a remote control can be used via the IR emitter and IR receiver included.
RS232 signals from a PC or notebook can be transmitted. Power is supplied via the power
adapter included with the product. The transmitter and receiver are PoE-capable (Power over
Ethernet), so that only one power adapter is required for the power supply.
This product is intended for indoor use only. Do not use it outdoors. Contact with moisture
(e.g. in a bathroom) must be avoided under all circumstances.
For safety and approval purposes, do not rebuild and/or modify this product. Using the product
for purposes other than those described above may damage the product. In addition, improper
use can cause hazards such as a short circuit, re or electric shock. Read the operating
instructions carefully and store them in a safe place. If you pass the product on to a third party,
please hand over these operating instructions as well.
This product complies with statutory, national and European regulations. All company and
product names contained herein are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Delivery content
• Transmitter
• Receiver
• Power adapter
• 2 x RS232 Phoenix plugs
• 8 x rubber feet
• 2 x IR transmitters (approx. 1.2 m of cable
length) with 1 x foam rubber
(self-adhesive)
• 2 x IR receivers (approx. 1 m of cable
length) with 1 x foam rubber
(self-adhesive)
• Operating instructions
Up-to-date operating instructions
Download the up-to-date operating instructions at www.conrad.com/downloads
or scan the QR code shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in a triangle indicates that there is a risk to your health,
e.g. due to an electric shock.
The symbol with an exclamation mark in a triangle is used to highlight important
information in these operating instructions that must be observed.
The arrow symbol indicates special information and tips on how to use the product.
Safety instructions
Read the operating instructions carefully and observe in particular the safety
instructions. If you do not follow the safety information and information on
proper handling in these operating instructions, we will assume no liability for
any resulting personal injury or damage to property. Such cases will invalidate
the warranty/guarantee.
a) General information
• The device is not a toy. Keep out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. It may become a
dangerous plaything for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts or a fall even from a low height
may damage the product.

Transmitter
1 HDBase T Out socket
2 RS232 socket
3 LAN socket
4 LAN socket
5 HDMI In socket
6 Power connector Power 48V
7 Interruptors of RS232 MODE and
CTRL / UPDATE
8 LED Power
9 LED Link
10 LED Status
11 IR In socket
12 IR Out socket
Receiver
13 HDBase T In socket
14 RS232 socket
15 LAN socket
16 LAN socket
17 HDMI Out socket
18 Power connector Power 48V
19 Interruptors of RS232 MODE and
CTRL / UPDATE
20 LED Power
21 LED Link
22 LED Status
23 IR In socket
24 IR Out socket
Setup
a) HDMI connection
Example of a connection diagram
HDMI In
HDMI Out
RS232
CAT6a
HD TV
Transmitter Receiver
• Turn off all devices and disconnect them from the power supply before connecting each
component.
• It is supplied with rubber feet. If necessary, you can attach these to the bottom of the
transmitter and receiver. Note that rubber feet can leave marks on sensitive surfaces. If
necessary, place a suitable base on the surface.
• Connect your HDMI device (e.g. Blu-Ray player, TV box) and the HDMI In (5) on the
transmitter with a suitable HDMI cable.
• Connect the HDBase T Out (1) socket of the transmitter to the HDBase T In (13) socket of
the receiver with a CAT6a network cable. Observe the technical data section for the length
and type of the network cable.
• The RS232 (2, 14) socket allows you to connect a PC or notebook
that issues commands via RS232 (for example, turning on / off from a
compatible projector or monitor). It is supplied with 2 RS232 Phoenix
plugs. Observe the illustration opposite with the correct connections.
• Connect an HDTV / Monitor and the HDMI Out (17) socket to the receiver with a suitable
HDMI cable.
• Connect the tab of the power adapter to the power connector Power 48V (6) and the mains
plug with a suitable mains socket. Power is supplied to the receiver via the network cable.
b) Brief description of the controls
Control Function
LAN socket Connect Ethernet devices such as a router or computer. It also
serves as an Ethernet switch. The signals work bidirectionally.
HDMI In socket Connect HDMI device.
HDMI Out socket Connect HD TV/Monitor.
Power connector
Power 48V
Connection for the power adapter.
Interruptors of
RS232 MODE and
CTRL / UPDATE
Switch for RS232 mode and Internet update of the internal
manufacturer software.
LED Power It indicates that the product is receiving power.
LED Link It indicates that the product detected an HDBaseT connection
(input and output).
LED Status It indicates that the product is connected to an HDMI device.
IR In socket Connection for the IR receiver.
IR Out socket Connection for the IR transmitter (send).
Care and cleaning
• Disconnect the product from the mains before each cleaning.
• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may
damage the case or cause the product to malfunction.
• Use a dry, lint-free cloth to clean the product.
Disposal
Electronic devices are recyclable waste and must not be disposed of in the
household waste. At the end of its service life, dispose of the product in accordance
with applicable regulatory guidelines.
You thus full your statutory obligations and contribute to environmental protection.
Technical data
a) Transmitter (TX) / Receiver (RX)
Output voltage/current...............48 V/DC 0.5 A
Bandwidth..................................up to 18 Gbps
HDMI port ..................................Transmitter HDMI input, receiver HDMI output
Video resolution.........................1080p (network cable CAT6a with max. length of 100 m)
4K 60 Hz 4:4:4 (network cable CAT6a with max. length of 70 m)
Compatibility..............................HDCP 2.2, HDR
PoE output.................................Bidirectional
TX on RX: max. 14.4 W / RX on TX: max. 10.6 W
RS232........................................Bidirectional
IR-transmitter/receiver...............Bidirectional
Ethernet Interface......................100 Mbps
Operating temperature ..............0 to +55 ºC
Storage temperature..................-10˚C to +70˚C
Operating/storage humidity .......5 - 90% relative humidity
Dimensions (L x W x H).............143 x 98 x 13 mm (per unit)
Weight .......................................approx. 575 g
b) Power adapter
Input voltage/current..................100 - 240 V/AC 0.5 A
Output voltage / current.............48 V/DC 0.5 A
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming or capturing in
electronic data processing systems) requires prior written approval from the publisher. Reprinting, also in part, is
prohibited. This publication reects the technical status at the time of printing.
Copyright 2019 by Conrad Electronic SE. *1911200_v1_0819_02_hk_m_en

• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même
d’une faible hauteur, sufsent pour endommager l’appareil.
• La prise électrique doit se trouver à proximité de l'appareil et être facilement
accessible.
• Comme source de tension pour le bloc d'alimentation, utilisez uniquement une
prise de courant en parfait état de marche raccordée au réseau d'alimentation
public. Avant de brancher le bloc d’alimentation, vériez si la tension indiquée
correspond à celle de votre fournisseur d'électricité.
• Ne branchez ou débranchez jamais les blocs d’alimentation avec des mains
mouillées.
• Ne tirez jamais sur le câble pour débrancher le bloc d’alimentation de la prise de
courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à
cet effet.
• Lors de l’installation du produit, assurez-vous que les câbles ne soient pas
coincés, pliés ou endommagés par des bords coupants.
• Placez les câbles de façon à éviter que des personnes ne trébuchent dessus ou
n'y restent accrochées. Dans le cas contraire, il y a risque de blessures.
• Pour des raisons de sécurité, retirez la che secteur de la prise de courant par
temps d'orage.
• Si le bloc d'alimentation est endommagé, ne le touchez pas : danger de mort par
électrocution ! Coupez d'abord l'alimentation de la prise de courant sur laquelle
le bloc d'alimentation est branché (déconnectez le coupe-circuit automatique ou
retirez le fusible, puis arrêtez le disjoncteur différentiel de sorte que la prise de
courant soit déconnectée sur tous les pôles). Ce n'est qu'après cela que vous
pouvez débrancher le bloc d'alimentation de la prise de courant. Éliminez le
bloc d'alimentation endommagé de manière écologique et ne l'utilisez plus.
Remplacez-le par un autre du même type !
• Ne versez jamais de liquides sur les appareils électriques et ne posez pas
d’objets contenant des liquides à côté de l’appareil. Toutefois, si du liquide ou
un objet pénètre à l’intérieur de l’appareil, mettez d’abord la prise de courant
correspondante hors tension (déconnectez par ex. le coupe-circuit automatique)
et débranchez ensuite la che de la prise de courant. N’utilisez plus le produit par
la suite et conez-le à un atelier spécialisé.
• N’allumez jamais l’appareil immédiatement après son passage d’une pièce
froide à une pièce chaude. L’eau de condensation qui en résulterait pourrait
éventuellement détruire l’appareil. Vous courez en plus danger de mort par
électrocution au niveau du bloc d’alimentation ! Laissez l’appareil s’acclimater à la
température ambiante avant de le brancher et de le mettre en marche. Selon les
cas, cela peut prendre plusieurs heures.
• Veillez à assurer une circulation d’air sufsante lors de l’utilisation du produit. Ne
couvrez pas le produit. Ne placez jamais le produit sur une nappe ou un tapis.
Posez le produit sur une surface plane et résistante à la chaleur.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le raccordement de l’appareil.
• Toute opération d’entretien, de réglage ou de réparation doit être effectuée par un
spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d’emploi n’a pas su
répondre, veuillez vous adresser à notre service technique ou à un expert.
b) Appareils raccordés
• Respectez également les consignes de sécurité et le mode d’emploi des autres
appareils connectés au produit.
• Débranchez toujours tous les appareils de l’alimentation électrique avant de
brancher ou débrancher le câble.
Éléments de fonctionnement
Émetteur
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
1 432 5 6
1110987 12
Récepteur
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
13 161514 17 18
2322212019 24
Mode d’emploi
Kit d’extension 4K HDMI HDBaseT, HDR, 70 m
N° de commande 1911200
Utilisation prévue
Le produit permet d’étendre la portée des signaux HDMI avec une résolution 4K sur des câbles
réseau adaptés. Le produit utilise la technologie HDBase T qui produit un signal audio et vidéo non
compressé. Les signaux de commande d’une télécommande peuvent être utilisés via les émetteurs
et les récepteurs infrarouges fournis. Les signaux RS232 d’un ordinateur portable ou d’un Notebook
peuvent être transmis. L'alimentation électrique est assurée par un bloc d’alimentation fourni. Les
émetteurs et les récepteurs sont compatibles avec la technologie PoE (Power over Ethernet) de
sorte qu’un seul bloc d’alimentation est nécessaire pour l’alimentation électrique.
L’utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l’utilisation en plein air
est interdite. Évitez impérativement tout contact avec l’humidité, par ex. dans la salle de bain, etc.
Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du produit
est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous
risquez de l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels
que les courts-circuits, les incendies, l’électrocution. Lisez attentivement le mode d’emploi et
conservez-le. Ne transmettez le produit à un tiers qu’accompagné de son mode d’emploi.
Le produit est conforme aux exigences légales européennes et nationales en vigueur. Tous les
noms d’entreprises et toutes les appellations de produits indiqués sont des marques déposées
de leurs propriétaires respectifs. Tous droits réservés.
HDMI est une marque déposée de HDMI Licensing L.L.C.
Contenu de l’emballage
• Émetteur
• Récepteur
• Bloc d'alimentation
• 2 ches RS232 Phoenix
• 8 supports en caoutchouc
• 2 émetteurs infrarouges (longueur de
câble d’env. 1,2 m) avec 1 pièce en
mousse (autocollante)
• 2 récepteurs infrarouges (longueur de
câble d’environ 1 m) avec 1 pièce en
mousse (autocollante)
• Mode d'emploi
Modes d'emploi actuels
Téléchargez les modes d’emploi actualisés via le lien
www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les
instructions disponibles sur le site Internet.
Explication des symboles
Le symbole de l’éclair dans un triangle indique un risque pour votre santé, par ex.
suite à un choc électrique.
Le symbole du point d’exclamation dans un triangle attire l’attention sur les
consignes importantes du mode d’emploi à respecter impérativement.
Le symbole de la èche précède les conseils et remarques spéciques à l’utilisation.
Consignes de sécurité
Lisez attentivement le mode d’emploi dans son intégralité, en étant
particulièrement attentif aux consignes de sécurité. Nous déclinons toute
responsabilité en cas de dommage corporel ou matériel résultant du
non-respect des consignes de sécurité et des instructions d’utilisation de ce
mode d’emploi. En outre, la garantie est annulée dans de tels cas.
a) Généralités
• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet très
dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du
soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inammables,
de vapeurs et de solvants.
• N’exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit
et protégez-le contre toute utilisation accidentelle. Une utilisation en toute sécurité
n’est plus garantie si le produit :
- présente des traces de dommages visibles,
- ne fonctionne plus correctement,
- a été rangé dans des conditions inadéquates sur une longue durée, ou
- a été transporté dans des conditions très rudes.

Émetteur
1 Port HDBase T Out
2 Port RS232
3 Port LAN
4 Port LAN
5 Port HDMI
6 Port du bloc d’alimentation Power 48 V
7 Commutateur RS232 MODE et
CTRL / UPDATE
8 LED Power
9 LED Link
10 LED Status
11 Entrée IR In
12 Sortie IR Out
Récepteur
13 Entrée HDBase T In
14 Port RS232
15 Port LAN
16 Port LAN
17 Sortie HDMI Out
18 Port du bloc d’alimentation Power 48 V
19 Commutateur RS232 MODE et
CTRL / UPDATE
20 LED Power
21 LED Link
22 LED Status
23 Entrée IR In
24 Sortie IR Out
Mise en service
a) Connexion HDMI
Exemple de diagramme de connexion
HDMI In
HDMI Out
RS232
CAT6a
HD TV
Émetteur Récepteur
• Éteignez tous les appareils et débranchez-les de l’alimentation électrique avant de
connecter les différents composants.
• Dans l’emballage vous trouverez des supports en caoutchouc. Si nécessaire, vous pouvez
les xer au bas de l’émetteur et du récepteur. Notez que les pieds en caoutchouc peuvent
laisser des marques sur les surfaces sensibles. Si nécessaire, placez un support approprié
sur la surface.
• Connectez votre appareil HDMI (par exemple lecteur Blu-ray, TV-Box) et la prise HDMI
In(5) à l'émetteur à l’aide d’un câble HDMI adapté.
• Connectez le port HDBase T Out (1) de l'émetteur au port HDBase T In (13)du récepteur
à l’aide d’un câble réseau CAT6a. Référez-vous aux données techniques pour obtenir des
informations concernant la longueur et le type de câble réseau.
• Le port RS232 (2, 14) vous permet de connecter un PC ou un Notebook
qui envoie des commandes via RS232 (par exemple, allumer / éteindre
un projecteur ou un moniteur compatible). 2 prises RS232 Phœnix
sont fournies lors de la livraison. Reportez-vous à l'illustration ci-contre
indiquant les ports adaptés.
• Connectez un téléviseur/moniteur HD et la sortie HDMI Out (17) au récepteur au moyen
d’un câble HDMI adapté.
• Connectez la che plate du bloc d’alimentation au port du bloc d’alimentation Power 48 V (6)
et la che secteur sur une prise de courant appropriée. L'alimentation électrique du
récepteur est assurée par le câble réseau.
b) Brève description des éléments de commande
Télécommande Fonction
Port LAN Connexion des appareils Ethernet, tels que des routeurs ou
des ordinateurs. Sert aussi de commutateur Ethernet. Les
signaux sont bidirectionnels.
Port HDMI Connexion du périphérique HDMI.
Sortie HDMI Out Connexion du téléviseur/moniteur HD.
Port du bloc
d’alimentation
Power 48 V
Connexion pour bloc d’alimentation.
Commutateur
RS232 MODE et
CTRL / UPDATE
Commutateur en mode RS232 et mise à jour via Internet du
logiciel interne du fabricant.
LED Power Indique que le produit est alimenté en énergie.
LED Link Indique que le produit a détecté une connexion HDBaseT
(entrée et sortie).
LED Status Indique que le produit est connecté à un périphérique HDMI.
Entrée IR In Port pour récepteur infrarouge.
Sortie IR Out Port pour émetteur infrarouge (émetteur).
Entretien et nettoyage
• Débranchez toujours le produit avant de le nettoyer.
• N’utilisez en aucun cas des produits de nettoyage abrasifs, de l’alcool ou d’autres produits
chimiques pour le nettoyage : cela risquerait d’endommager le boîtier, voire de provoquer
des dysfonctionnements.
• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément
aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement.
Données techniques
a) Émetteur (TX) / récepteur (RX)
Tension/courant d’entrée ...........48 V/CC 0,5 A
Bande passante.........................jusqu’à 18 Gb/s
Connecteur-HDMI......................entrée HDMI d’émetteur, sortie HDMI de récepteur
Résolution-vidéo........................1 080p (câble réseau CAT6a, longueur maximale de 100 m)
4K 60 Hz 4:4:4 (câble réseau CAT6a, longueur maximale de
70 m)
Compatibilité..............................HDCP 2.2, HDR
Puissance de sortie PoE ...........bidirectionnelle
TX sur RX : max. 14,4 W/RX sur TX : max. 10,6 W
RS232........................................bidirectionnel
Émetteur/récepteur infrarouge...bidirectionnel
Interface Ethernet......................100 Mb/s
Température de fonctionnement...0 à + 55 ºC
Température de stockage..........-10 à +70 °C
Humidité relative de l’air
pour fonctionnement/
pour stockage............................5 - 90 % d’humidité relative
Dimensions (L x l x h)................143 x 98 x 13 mm (par appareil)
Poids..........................................env. 575 g
b) Bloc d'alimentation
Tension/courant d’entrée ...........100 - 240 V/CA, 0,5 A
Tension/courant de sortie ..........48 V/CC, 0,5 A
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris ceux de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microlm,
saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le
réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright 2019 by Conrad Electronic SE. *1911200_v1_0819_02_hk_m_fr

• Behandel het product met zorg. Schokken, stoten of vallen, zelfs vanaf een
geringe hoogte, kunnen het product beschadigen.
• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk
bereikbaar zijn.
• Als spanningsbron voor de lichtnetadapter mag uitsluitend een goedgekeurd
stopcontact van het openbare elektriciteitsnet gebruikt worden. Controleer voor het
aansluiten van de lichtnetadapter op het stopcontact of de op de lichtnetadapter
aangegeven spanning overeenkomt met de spanning van uw stroomleverancier.
• Lichtnetadapters mogen nooit met natte handen in het stopcontact gestoken of
eruit getrokken worden.
• Trek de lichtnetadapter nooit aan de kabel uit het stopcontact maar gebruik altijd
de daarvoor bestemde greepvlakken.
• Wanneer u het product installeert, zorg er dan voor dat de kabels niet platgedrukt,
geknikt of door scherpe randen beschadigd worden.
• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan
raken. Er bestaat risico op verwondingen.
• Trek om veiligheidsredenen bij onweer de lichtnetadapter altijd uit het stopcontact.
• Raak de lichtnetadapter niet aan wanneer deze beschadigingen vertoont;
levensgevaar door een elektrische schok! Schakel eerst de netspanning van het
stopcontact uit, waarop de lichtnetadapter is aangesloten (door de bijbehorende
hoofdzekering uit te schakelen of eruit te draaien, aangesloten aardlekschakelaar
uit te schakelen, zodat het stopcontact van alle polen van de netspanning
ontkoppeld is). Trek daarna pas de stekker van de lichtnetadapter uit het
stopcontact. Zorg ervoor, dat een beschadigde lichtnetadapter milieuvriendelijk
wordt afgevoerd, gebruik deze niet meer. Vervang de lichtnetadapter door een
identiek exemplaar.
• Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en
zet geen met vloeistof gevulde voorwerpen naast het apparaat. Mocht er toch
vloeistof of een voorwerp in het apparaat terecht zijn gekomen, schakel dan het
betreffende stopcontact stroomloos (bijv. de hoofdzekering uitschakelen) en trek
vervolgens de voedingsstekker uit het stopcontact. Het product mag daarna niet
meer worden gebruikt; breng het naar een servicecentrum.
• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme
ruimte werd overgebracht. De condens die hierbij ontstaat, kan in bepaalde
gevallen het product onherstelbaar beschadigen. Bovendien bestaat er bij de
lichtnetadapter levensgevaar door een elektrische schok! Laat het product eerst
op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel
enkele uren duren.
• Let er bij het gebruik van het product op dat voldoende luchtcirculatie gewaarborgd
is. Dek het product nooit af. Plaats het product nooit op een tafellaken of een tapijt.
Plaats het product op een vlak en hittebestendig oppervlak.
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of
het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist
of een erkend servicecentrum.
• Als u nog vragen hebt die niet door deze gebruiksaanwijzing zijn beantwoord,
neem dan contact op met onze technische dienst of andere technisch specialisten.
b) Aangesloten apparaten
• Neem ook de veiligheidsinstructies en gebruiksaanwijzingen van alle andere
apparaten in acht die met het product zijn verbonden.
• Verbreek altijd de verbinding van alle apparaten van de stroomvoorziening voordat
u kabels aansluit of loskoppelt.
Bedieningsorganen
Zender
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
1 432 5 6
1110987 12
Ontvanger
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
IR OutIR InLink StatusPower
RS232 MODE
CTRL / UPDATE
Power 48VHDMI InRS232 LAN LANHDBaseT Out
Power 48VHDMI OutRS232HDBaseT In LAN LAN
13 161514 17 18
2322212019 24
Gebruiksaanwijzing
4K HDMI HDBaseT uitbreidingsset, HDR, 70 m
Bestelnr. 1911200
Voorschriftmatig gebruik
Het product wordt gebruikt om HDMI-signalen met 4K-resolutie uit te breiden via geschikte
netwerkkabels. Het product gebruikt hiervoor de HDBaseT-technologie, die een ongecomprimeerd
video- en audiosignaal levert. De besturingssignalen van een afstandsbediening kunnen worden
gebruikt via de meegeleverde IR-zender en IR-ontvanger. Er kunnen RS232-signalen van een
pc of notebook worden verzonden. De stroomvoorziening wordt geleverd door de meegeleverde
lichtnetadapter. De zender en ontvanger zijn geschikt voor PoE (Power over Ethernet), zodat er
slechts één lichtnetadapter nodig is voor de stroomvoorziening.
Het product is alleen bedoeld voor gebruik in gesloten ruimtes, dus gebruik buitenshuis is niet
toegestaan. Contact met vocht, bijv. in badkamers e.d., dient absoluut te worden vermeden.
In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit
product toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor
beschreven doeleinden, kan het product worden beschadigd. Bovendien kan bij verkeerd
gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand,
elektrische schokken enzovoort. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze
goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.
Het product voldoet aan de nationale en Europese eisen. Alle vermelde bedrijfs- en productnamen
zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.
HDMI is een geregistreerd merk van HDMI Licensing L.L.C.
Leveringsomvang
• Zender
• Ontvanger
• Lichtnetadapter
• 2 x RS232 Phoenix-stekker
• 8 x rubberen voet
• 2 x IR-zender (ong. 1,2 m kabellengte)
met 1 x piepschuim (zelfklevend)
• 2 x IR ontvanger (ong. 1 m kabellengte)
met 1 x piepschuim (zelfklevend)
• Gebruiksaanwijzing
Actuele gebruiksaanwijzingen
Download de meest recente gebruiksaanwijzing via de link
www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de
instructies op de website.
Verklaring van de symbolen
Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar
voor uw gezondheid bestaat bijv. door elektrische schokken.
Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen
in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.
U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening
worden gegeven.
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen
wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke
letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de
aansprakelijkheid/garantie.
a) Algemeen
• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan gevaarlijk
materiaal worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en
oplosmiddelen.
• Stel het product niet bloot aan mechanische belastingen.
• Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten
bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik
kan niet langer worden gegarandeerd wanneer het product:
- zichtbaar is beschadigd;
- niet meer naar behoren werkt;
- tijdens een langere periode is opgeslagen onder slechte omstandigheden, of
- tijdens het transport aan aanzienlijke belastingen is blootgesteld.

Zender
1 Aansluiting HDBase T Out
2 Aansluiting RS232
3 Aansluiting LAN
4 Aansluiting LAN
5 Aansluiting HDMI In
6 Aansluiting lichtnetadapter Power 48V
7 Schakelaar RS232 MODE en
CTRL / UPDATE
8 Led Power
9 Led Link
10 Led Status
11 Aansluiting IR In
12 Aansluiting IR Out
Ontvanger
13 Aansluiting HDBase T In
14 Aansluiting RS232
15 Aansluiting LAN
16 Aansluiting LAN
17 Aansluiting HDMI Out
18 Aansluiting lichtnetadapter Power 48V
19 Schakelaar RS232 MODE en
CTRL / UPDATE
20 Led Power
21 Led Link
22 Led Status
23 Aansluiting IR In
24 Aansluiting IR Out
Ingebruikname
a) HDMI-verbinding
Voorbeeld aansluitschema
HDMI In
HDMI Out
RS232
CAT6a
HD TV
Zender Ontvanger
• Schakel alle apparaten uit en ontkoppel ze van de stroomvoorziening voordat u de
afzonderlijke componenten aansluit.
• In de levering bevinden zich rubberen voetjes. Indien nodig kunt u deze aan de onderkant
van zender en ontvanger aanbrengen. Houd er rekening mee dat rubberen voetjes sporen
achterlaten op gevoelige oppervlakken. Plaats eventueel een geschikte onderlaag op het
oppervlak.
• Sluit uw HDMI-apparaat (bijv. Blu-Ray-speler, tv-box) en de aansluiting HDMI In(5) op de
zender aan met een geschikte HDMI-kabel.
• Sluit de aansluiting HDBase T Out (1) van de zender aan op de aansluiting HDBase T In
(13) van de ontvanger met een CAT6a-netwerkkabel. Let op de technische gegevens voor
de lengte en het type van de netwerkkabel.
• U kunt op de aansluiting RS232 (2, 14) een pc of notebook aansluiten, die
opdrachten via RS232 uitvoert (bijv. in-/uitschakelen van een compatibele
projector of monitor). Er bevinden zich 2 RS232 Phoenix-stekkers in de
leveringsomvang. Bekijk de afbeelding hiernaast met de juiste aansluitingen.
• Sluit een HD-tv/monitor en de aansluiting HDMI Out (17) op de ontvanger aan met een
geschikte HDMI-kabel.
• Sluit de platte stekker van de spanning aan op de aansluiting voor de lichtnetadapter
Power 48V (6) en de stekker op een geschikt stopcontact. De stroomvoorziening voor de
ontvanger vindt plaats via de netwerkkabel.
b) Korte beschrijving van de bedieningsorganen
Bedieningsorganen Functie
Aansluiting LAN Ethernet-apparaten aansluiten, zoals router of computer. Dient
ook als ethernetswitch. De signalen werken bidirectioneel.
Aansluiting HDMI In HDMI-apparaat aansluiten.
Aansluiting HDMI Out HD-tv/monitor aansluiten.
Aansluiting voor
lichtnetadapter
Power 48V
Aansluiting voor lichtnetadapter.
Schakelaar
RS232 MODE en
CTRL / UPDATE
Omschakelaar voor RS232-modus en internetupdate van de
interne software van de fabrikant.
Led Power Geeft aan dat het product van stroom wordt voorzien.
Led Link Geeft aan dat het product een HDBaseT-aansluiting heeft
gedetecteerd (ingang en uitgang).
Led Status Geeft aan dat het product is aangesloten op een HDMI-apparaat.
Aansluiting IR In Aansluiting voor IR-ontvanger.
Aansluiting IR Out Aansluiting voor IR-zender (verzenden).
Onderhoud en reiniging
• Verbreek voor iedere reiniging de verbinding met de stroomvoorziening.
• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische
producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.
Verwijdering
Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.
Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke
bepalingen af.
U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het
milieu.
Technische gegevens
a) Zender (TX) / ontvanger (RX)
Ingangsspanning/-stroom..........48 V/DC 0,5 A
Bandbreedte..............................max. 18 Gbps
HDMI-aansluiting.......................Zender HDMI-ingang, ontvanger HDMI-uitgang
Videoresolutie............................1080p (netwerkkabel CAT6a lengte max. 100 m)
4K 60 Hz 4:4:4 (netwerkkabel CAT6a lengte max. 70 m)
Comptabiliteit.............................HDCP 2.2, HDR
PoE-uitgangsvermogen.............bidirectioneel
TX op RX: max. 14,4 W / RX op TX: max. 10,6 W
RS232........................................bidirectioneel
IR-zender/-ontvanger.................bidirectioneel
Ethernet interface ......................100 Mbps
Bedrijfstemperatuur ...................0 tot +55 ºC
Opslagtemperatuur....................-10 tot +70 °C
Bedrijfs-/opslagvochtigheid........5 – 90 % relatieve vochtigheid
Afmetingen (L x B x H)...............143 x 98 x 13 mm (elk apparaat)
Gewicht......................................ong. 575 g
b) Lichtnetadapter
Ingangsspanning/-stroom..........100 - 240 V/AC 0,5 A
Uitgangsspanning/-stroom.........48 V/DC 0,5 A
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming
of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk,
ook van uittreksels, verboden. De publicatie komt bij het afdrukken overeen met de technische normen op het afdrukken.
Copyright 2019 by Conrad Electronic SE. *1911200_v1_0819_02_hk_m_nl
