Speaka Professional 2369306 User manual

• Wenden Sie sich an eine sachkundige Person, sollten Sie Zweifel in Bezug auf
die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
Vorsicht:
• Um eine Beschädigung der Komponenten zu vermeiden, versuchen Sie nicht,
den Artikel ohne Anleitung einer Fachkraft zu öffnen oder zu reparieren.
• Die Reichweite kann durch Umgebungsfaktoren und nahegelegene Störquellen
beeinträchtigt werden.
• Der richtige Gebrauch trägt dazu bei, die Lebensdauer des Produktes zu
verlängern.
b) Angeschlossene Geräte
Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die an
dieses Produkt angeschlossen sind.
c) Bedienung
Dieses Produkt enthält empndliche elektrische Komponenten, die durch
Spannungsspitzen, Überspannungen, elektrische Erschütterungen,
Blitzeinschläge usw. beschädigt werden können. Die Verwendung von
Überspannungsschutzsystemen wird dringend empfohlen, um Ihre Geräte zu
schützen und ihre Lebensdauer zu verlängern.
Ausstattung
• Kompatibel mit HDMI 2.0, HDCP 2.2/1.4 und DVI 1.0
• Unterstützt 18 Gbps Bandbreite
• Unterstützt Eingangs- und Ausgangs-Videoauösungen bis zu 4k2k bei 60 Hz 4:4:4, mit
einer Verlängerungsreichweite von bis zu 50 Metern
• Unterstützt einen HDMI-Loop-Ausgang
• Unterstützt einseitiges IR-Pass-Through
• Unterstützt HDR-Funktion
• Unterstützt PoC (Power over Cable)-Funktion – nur der Sender oder Empfänger benötigt
eine Stromversorgung
• Unterstützt die EDID-Funktion zum automatischen Kopieren
• Kompaktes Design für einfache und exible Installation

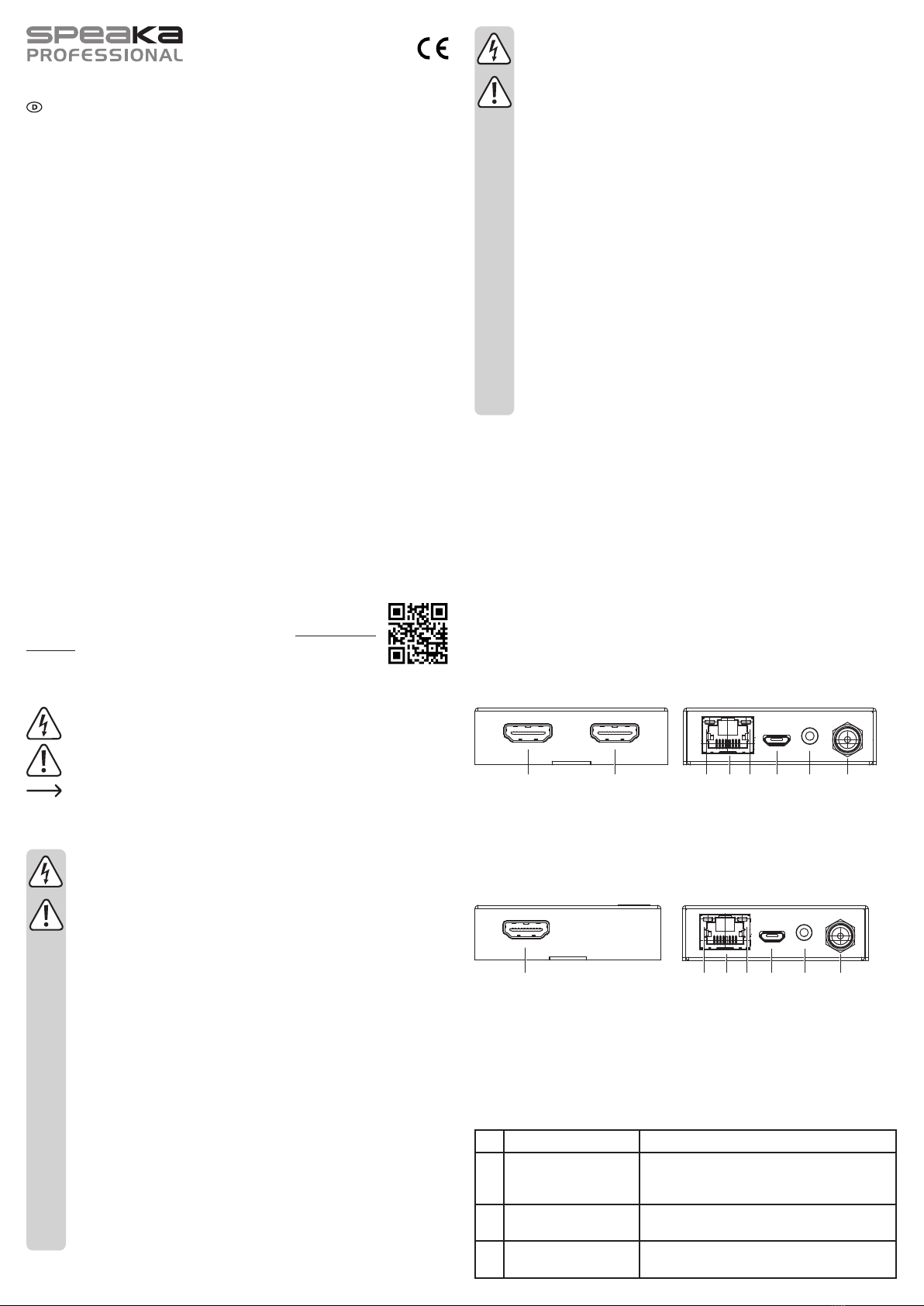

Bedienelemente und Komponenten
a) Sendereinheit
1 2 3 4 5 6 7 8
1 HDMI-Ausgang
2 HDMI IN
3 CAT Out
4 Betriebsanzeige (grün)
5 Datensignalanzeige (orange)
6 Service-Anschluss
7 IR-Ausgang
8 DC 12 V
b) Empfängereinheit
1 3 2 4 5 6 7
1 HDMI-Ausgang
2 CAT in
3 Betriebsanzeige (grün)
4 Datensignalanzeige (orange)
5 Service-Anschluss
6 IR In
7 DC 12 V
Bedienung
a) Sendereinheit
Nr. Bezeichnung Funktion
1 HDMI-Ausgang
Anschluss eines HDMI-Anzeigegeräts, z. B. eines
Fernsehgeräts oder eines Projektors, mit einem HDMI-
Kabel.
2 HDMI-Eingang Anschluss eines HDMI-Quellgerät, z. B. eines DVD-
oder PS4-Players, mit einem HDMI-Kabel.
3 CAT-Ausgang Anschluss an den CAT-Eingang auf der Empfangsseite
mit einem CAT6-Kabel.
Bedienungsanleitung
HDMI-Extender 50 m über Netzwerkkabel mit
Einweg-IR
Best.-Nr. 2369306
Bestimmungsgemäße Verwendung
Dieser HDMI-Extender kann HD-Video-/Audiosignale und Einweg-IR-Signale bis zu 50 m
zwischen Sender und Empfänger über ein einziges Cat5e/6-Kabel verlängern. Er unterstützt
eine Bandbreite von 18 Gbit/s, Videoauösungen bis zu 4K2K bei 60 Hz 4:4:4 und ist konform
mit HDMI 2.0, HDCP 2.2/1.4 und DVI 1.0.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht
im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich
die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• HDMI Extender-Sender
• HDMI-Streaming-Empfänger
• IR-Blasterkabel (1,5 m)
• Empfänger-Kabel
• Netzteil
• 4 x Montagelaschen
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin,
z. B. Stromschlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur
Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.

Nr. Bezeichnung Funktion
4 Betriebsanzeige (grün) Die Anzeige leuchtet, wenn der Sender eingeschaltet
ist.
5Datensignalanzeige
(orange)
Die Anzeige leuchtet, wenn der Sender und der
Empfänger ein Signal übertragen haben.
6Service-Anschluss Dieser Anschluss wird für Firmware-Updates
verwendet.
7 IR-Ausgang
Anschluss an ein Breitband-IR-Blaster-Kabel. Das IR-
Signal stammt von der IR IN-Anschlussbuchse des
Empfängers.
8 DC 12 V
Stecken Sie das DC 12 V/1 A-Netzteil in das Gerät
und verbinden Sie das Netzteil mit einer Steckdose.
(Hinweis: Der Extender unterstützt die PoC-Funktion;
nur der Sender oder Empfänger benötigt eine
Stromversorgung)
b) Empfängereinheit
Nr. Bezeichnung Funktion
1 HDMI-Ausgang
Anschluss eines HDMI-Anzeigegeräts, z. B. eines
Fernsehgeräts oder eines Projektors, mit einem HDMI-
Kabel.
2 CAT-Eingang Anschluss an den CAT-Ausgang auf der Empfangsseite
mit einem CAT6-Kabel.
3 Betriebsanzeige (grün) Die Anzeige leuchtet, wenn der Sender eingeschaltet
ist.
4Datensignalanzeige
(orange)
Die Anzeige leuchtet, wenn der Sender und der
Empfänger ein Signal übertragen haben.
5 Service-Anschluss Dieser Anschluss wird für Firmware-Updates
verwendet.
6IR In
Anschluss an ein Breitband-IR-Blaster-Kabel. Das IR-
Signal stammt von der IR OUT-Anschlussbuchse des
Empfängers.
7 DC 12 V
Stecken Sie das DC 12 V/1 A-Netzteil in das Gerät
und verbinden Sie das Netzteil mit einer Steckdose.
(Hinweis: Der Extender unterstützt die PoC-Funktion;
nur der Sender oder Empfänger benötigt eine
Stromversorgung)

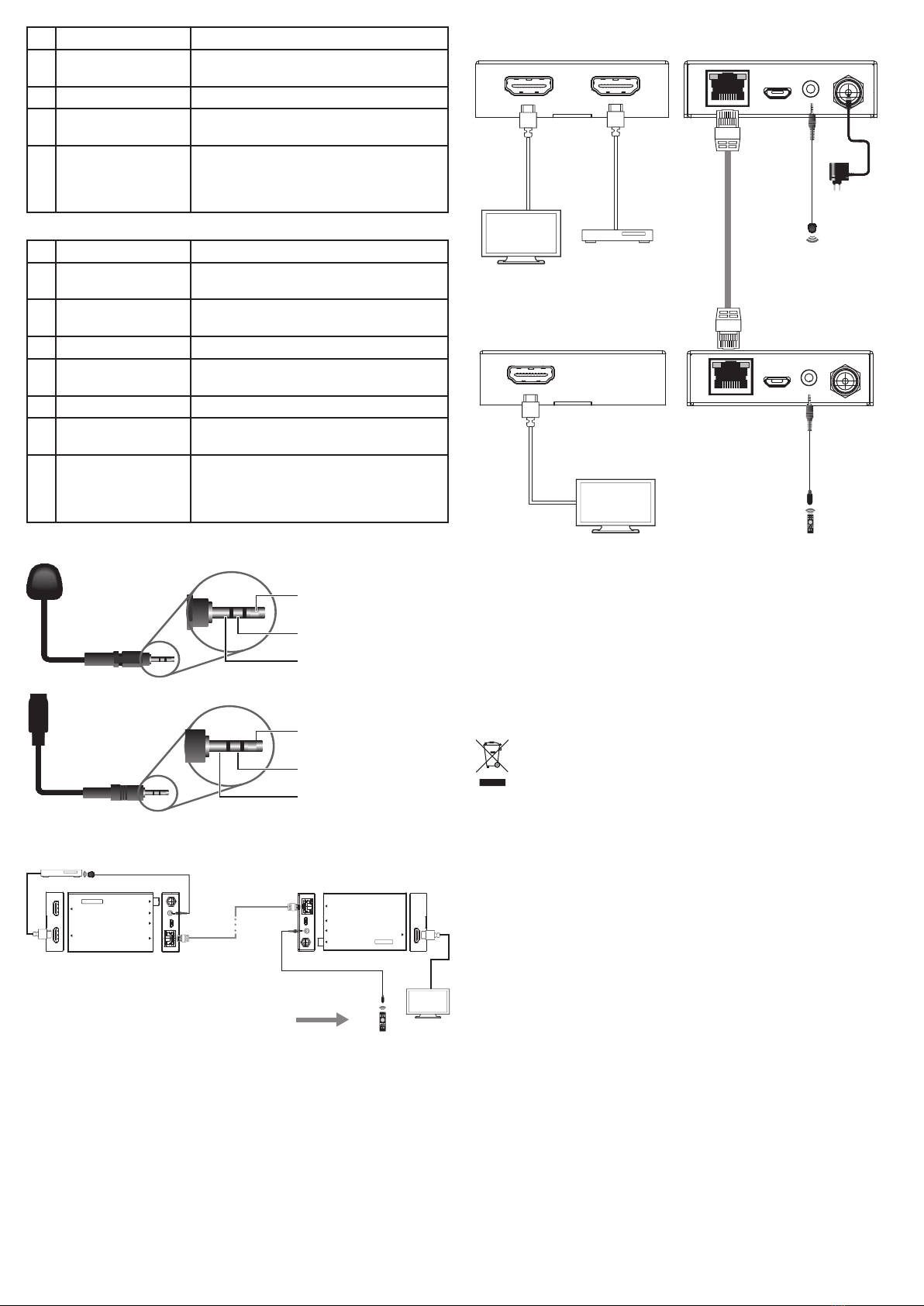

c) IR Pin
Die Denitionen des IR-Blasters und des IR-Empfängers lauten wie folgt:
IR-Blaster
IR-Empfänger
IR-Blaster-Signal
Ein-/Ausschalten
NC
IR-Signal
Ein-/Ausschalten
Masse
d) IR-System
Das IR-Kabel sollte entsprechend dem folgenden IR-Systemdiagramm verwendet werden:
HDMI IN
HDM I Ext e n d er 5 0 m
Transmit t e r
HDM I O U T
CA T OU T S E R VIC E IR O U T DC 12 V
HDMI Extend e r 50 m
HDM I O U T
DC 12 VIR IN
SE RVIC E
CAT I N
R e c e i v e r
NAL
NA
L
DVD
IR-Empfänger-Kabel
DVD-Fernbedienung
IR-Blaster-Kabel
CAT 5e/6-Kabel
TV
Beachten Sie, dass IR-Fernbedienungssignale eine Reichweite von 0-8 m und ±45° haben.
e) Anwedungsbeispiel
CA T I N
LAN
LAN
Sendereinheit
Empfängereinheit
UHDTV IR-Extender
DVD- oder Blu-ray-Player
UHDTV
Cat 5e/6
IR-Blaster
Stromver-
sorgungen
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lö-
sungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen
können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten
Eingangsspannung/-strom............ AC 100-240 V, 50/60 Hz
Ausgangsspannung/-strom........... DC 12 V/1 A, 3,84 W
Videoauösung............................. Max. 4K2K bei 60 Hz 4:4:4
Reichweite des Extenders............ Max. 50 m
Signalkonformität.......................... HDMI 2.0, HDCP 2.2/1.4
Video-Bandbreite.......................... 18 GBps
Farbraum...................................... RGB/YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4
Farbtiefe ....................................... 8/10/12-bit (1080p bei 60 Hz, 4K bei 30 Hz, 4K bei 60 Hz
YCbCr 4:2:2/4:2:0), 8-bit (4K @ 60 Hz 4:4:40)
HDMI-Audioformate...................... LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS
HD-HRA, DTS-X
Anschlüsse des Senders.............. 1x HDMI-Typ-A-Eingang [19-polige Buchse]
1x SERVICE-Eingang [Micro-USB, Update-Port]
1x HDMI-Typ-A-Ausgang [19-polige Buchse]
1x IR OUT-Ausgang [3,5 mm Stereo-Miniklinke]
1x CAT OUT-Ausgang [RJ45, 8-polige Buchse]
Empfängeranschlüsse.................. 1x IR IN [3,5 mm Stereo-Miniklinke]
1x CAT IN Eingang [RJ45, 8-polige Buchse]
1x SERVICE Eingang [Micro USB, Update Port]
1x HDMI Typ=A Ausgang [19-polige Buchse]
Betriebs-/Lagerbedingungen ........ 0 °C bis +40 °C (Betriebstemperatur)
-20 °C bis +60 °C (Lagertemperatur)
20 % bis 90 % rel. Feuchte (nicht kondensierend)
Abmessungen (B x T x H)............. 61 x 88 x 18 mm (Sender/Empfänger)
Gewicht......................................... 160 g (Sender)
155 g (Empfänger)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-
te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung
in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2021 by Conrad Electronic SE. *2369306_v1_0621_02_ds_m_4L_(1)

Caution:
• To avoid damaging the components, do not attempt to open or repair the product
without professional guidance.
• The operating range may be affected by environmental factors and nearby
sources of interference.
• Proper use helps to prolong the lifespan of the product.
b) Connected devices
Also observe the safety and operating instructions of any other devices which are
connected to the product.
c) Operation
This product contains sensitive electrical components that may be damaged
by electrical spikes, surges, electric shock, lightning strikes, etc. Use of surge
protection systems is highly recommended in order to protect and extend the life
of your equipment.
Features
• HDMI 2.0, HDCP 2.2/1.4 and DVI 1.0 compliant
• Supports 18 Gbps bandwidth
• Supports input and output video resolutions up to 4k2k @ 60Hz 4:4:4, with an extension
range up to 50 meters
• Supports one HDMI loop output
• Supports one-way IR pass-through
• Supports HDR function
• Supports PoC (Power over Cable) function – only the transmitter or receiver requires a
power supply
• Supports automatic-copy EDID function
• Compact design for easy and exible installation

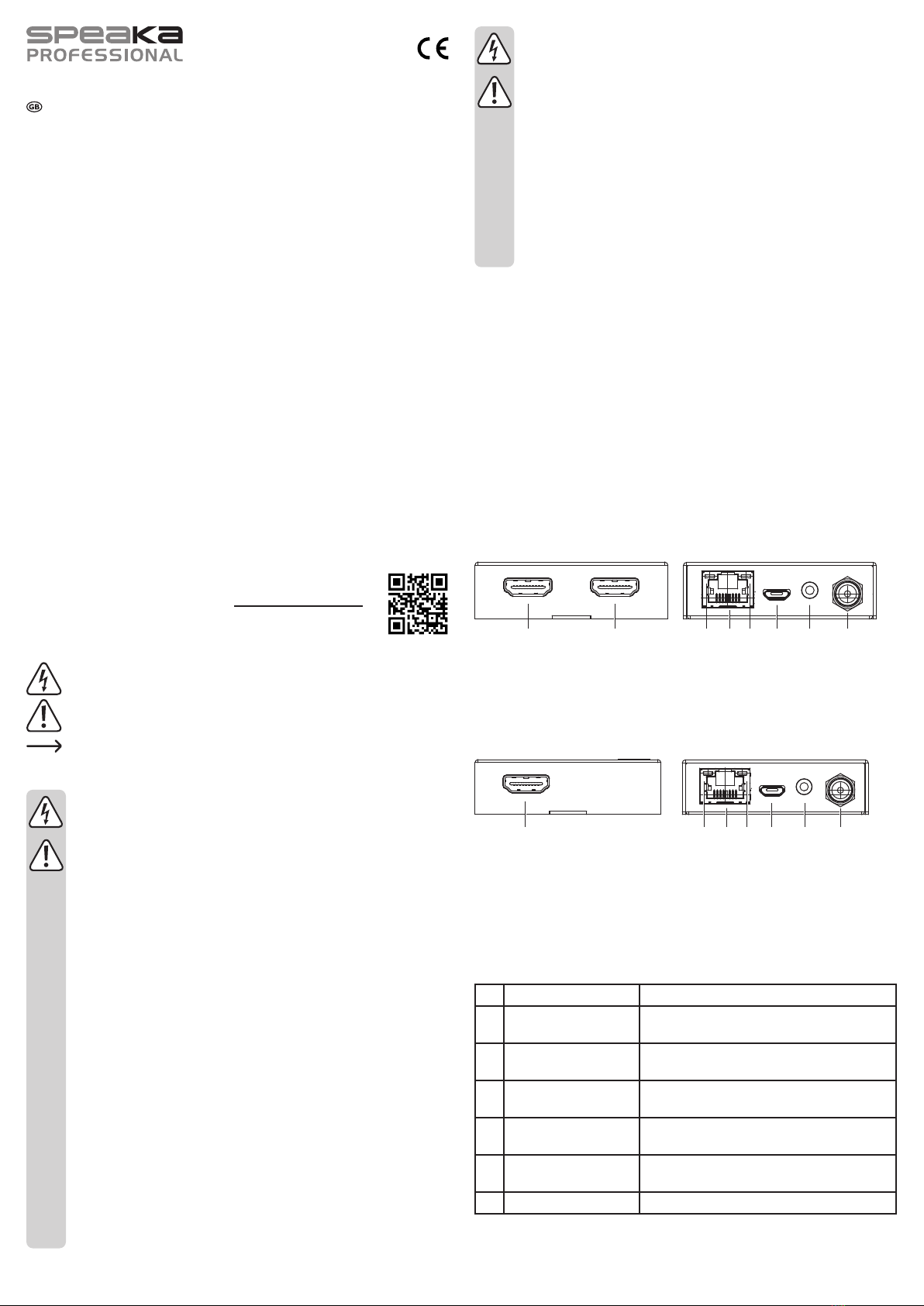

Operating elements
a) Transmitter
1 2 3 4 5 6 7 8
1 HDMI out
2 HDMI in
3 CAT out
4 Power indicator light (green)
5 Data signal indicator light (orange)
6 Service port
7 IR out
8 DC 12 V
b) Receiver
1 3 2 4 5 6 7
1 HDMI out
2 CAT in
3 Power indicator light (green)
4 Data signal indicator light (orange)
5 Service port
6 IR in
7 DC 12 V
Operation
a) Transmitter
No. Name Function
1 HDMI out Connect to HDMI display device such as a TV or
projector with an HDMI cable.
2 HDMI in Connect to HDMI source device such as a DVD or PS4
player with an HDMI cable.
3 CAT out Connect to CAT-in port on the receiving end with a
CAT6 cable.
4Power indicator light
(green)
The indicator will illuminate when the transmitter is
powered on.
5Data signal indicator light
(orange)
The indicator will illuminate when the transmitter and
the receiver have signal transmission.
6Service port This port is used for rmware updates.
Operating Instructions
HDMI extender via network cable 50 m with one-
way IR
Item No. 2369306
Intended use
This HDMI extender can extend HD video/audio signals and one-way IR signals up to 50 m
between the transmitter and receiver over a single Cat5e/6 cable. It supports 18 Gbps
bandwidth, video resolutions up to 4K2K @ 60 Hz 4:4:4 and complies with HDMI 2.0, HDCP
2.2/1.4, and DVI 1.0.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in
bathrooms, must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. If you
use the product for purposes other than those described, the product may be damaged. In
addition, improper use can result in short circuits, res, electric shocks or other hazards. Read
the instructions carefully and store them in a safe place. Make this product available to third
parties only together with its operating instructions.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Delivery content
• HDMI extender transmitter
• HDMI extender receiver
• IR Blaster cable (1.5 m)
• Receiver cable
• Power adapter
• 4 x mounting ears
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or
scan the QR code shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in the triangle is used if there is a risk to your health,
e.g. due to an electric shock.
The symbol with the exclamation mark in the triangle is used to indicate important
information in these operating instructions. Always read this information carefully.
The arrow symbol indicates special information and advice on operation.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.
a) General information
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave the packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the appliance from extreme temperatures, direct sunlight, strong jolts,
high humidity, moisture, ammable gases, steam, and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions, or
- has been subjected to any serious transport-related stress.
• Please handle the product carefully. Jolts, impacts, or a fall, even from a low
height, can cause damage to the product.
• Consult an expert when in doubt about the operation, safety, or connection of
the appliance.
• Maintenance, modications, and repairs must only be completed by a technician
or an authorised repair centre.
• If you have questions that remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.

No. Name Function
7 IR out Connect to wideband IR Blaster cable. The IR signal
comes from the IR-in port on the receiver.
8 DC 12 V
Plug the DC 12 V/1 A power supply into the unit and
connect the adapter to an AC outlet. (Note: The
extender supports PoC function; only the transmitter or
receiver requires a power supply)
b) Receiver
No. Name Function
1 HDMI out Connect to HDMI display device such as a TV or
projector with an HDMI cable.
2 CAT in Connect to CAT-out port on the receiving end with a
CAT6 cable.
3Power indicator light
(green)
The indicator will illuminate when the transmitter is
powered on.
4Data signal indicator light
(orange)
The indicator will illuminate when the transmitter and
the receiver have signal transmission.
5 Service port This port is used for rmware updates.
6IR in Connect to wideband IR Blaster cable. The IR signal
comes from the IR-out port on the receiver.
7 DC 12 V
Plug the DC 12 V/1 A power supply into the unit and
connect the adapter to an AC outlet. (Note: The
extender supports PoC function; only the transmitter or
receiver requires a power supply)
c) IR Pin
The denitions of the IR blaster and IR receiver are as follows:
IR Blaster
IR Receiver
IR blaster signal
Power
NC
IR signal
Power
Grounding
d) IR system
The IR cable should be used as in the following IR system diagram:
HDMI IN
HDM I Ext e n d er 5 0 m
Transmit t e r
HDM I O U T
CA T OU T S E R VIC E IR O U T DC 12 V
HDMI Extend e r 50 m
HDM I O U T
DC 12 VIR IN
SE RVIC E
CAT I N
R e c e i v e r
NAL
NA
L
DVD
IR receiver cable
DVD remote
IR blaster cable
CAT 5e/6 cable
TV
Note that IR remote signals have a range of 0-8 m and ±45°.
e) Application example
CA T I N
LAN
LAN
Transmitter
Receiver
UHDTV IR extender
DVD or Blu-ray Player
UHDTV
Cat 5e/6
IR blaster
Power
Supply
Care and cleaning
• Disconnect the product from the mains before cleaning.
• Do not use any aggressive cleaning agents, rubbing alcohol, or other chemical solutions as
they can cause damage to the housing and functioning of the product.
• Clean the product with a dry, bre-free cloth.
Disposal
Product
Electronic devices are recyclable waste and must not be disposed of in household
waste. At the end of its service life, dispose of the product in accordance with
applicable regulatory guidelines.
You thus fulll your statutory obligations and contribute to the protection of the environment.
Technical data

Input voltage/current..................... AC 100-240 V 50/60 Hz
Output voltage/current.................. DC 12 V/1 A, 3.84 W
Video resolution............................ Max. 4K2K @ 60 Hz 4:4:4
Extender range............................. Max. 50 m
Signal compliance ........................ HDMI 2.0, HDCP 2.2/1.4
Video bandwidth........................... 18 Gbps
Colour space ................................ RGB/YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4
Colour depth................................. 8/10/12-bit (1080p @ 60 Hz, 4K @ 30 Hz, 4K @ 60 Hz
YCbCr 4:2:2/4:2:0), 8-bit (4K @ 60 Hz 4:4:40)
HDMI audio formats...................... LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS
HD-HRA, DTS-X
Transmitter connections ............... 1x HDMI Type-A input [19-pin female]
1x SERVICE input [Micro USB, update port]
1x HDMI Type-A output [19-pin female]
1x IR OUT output [3.5 mm stereo mini-jack]
1x CAT OUT output [RJ45, 8-pin female]
Receiver connections ................... 1x IR IN [3.5 mm stereo mini-jack]
1x CAT IN input [RJ45, 8-pin female]
1x SERVICE input [Micro USB, update port]
1x HDMI Type=A output [19-pin female]
Operating/storage conditions........ 0 °C to +40 °C (operating temperature)
-20 °C to +60 °C (storage temperature)
20 % to 90 % RH (non-condensing)
Dimensions (W x D x H) ............... 61 x 88 x 18 mm (transmitter/receiver)
Weight .......................................... 160 g (transmitter)
155 g (receiver)
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in-
cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication
represent the technical status at the time of printing.
Copyright 2021 by Conrad Electronic SE. *2369306_v1_0621_02_ds_m_4L_(1)

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le
raccordement de l’appareil.
• Les opérations d'entretien, les modications et les réparations doivent
impérativement être conées à un professionnel ou à un centre de réparation
agréé.
• Si des questions restent sans réponse après avoir lu ce mode d’emploi, contactez
notre service technique ou un autre technicien.
Attention :
• Pour éviter d’endommager les composants, ne tentez pas d’ouvrir ou de réparer
le produit sans l’aide d’un professionnel.
• La portée de fonctionnement peut être affectée négativement par des facteurs
liés à l’environnement d’utilisation et à des sources d’interférences à proximité.
• Une utilisation conforme contribue à prolonger la durée de vie du produit.
b) Appareils connectés
Respectez également les informations concernant la sécurité et le mode d’emploi
pour les autres appareils connectés à ce produit.
c) Fonctionnement
Ce produit contient des composants électriques sensibles qui peuvent être
endommagés par des étincelles électriques, des surtensions, des secousses
électriques, la foudre, etc. L’utilisation de systèmes de protection contre les
surtensions est fortement recommandée pour protéger et prolonger la durée de vie
des votre équipement.
Caractéristiques
• Conforme à HDMI 2.0, HDCP 2.2/1.4 et DVI 1.0
• Prend en charge une bande passante de 18 Go/s
• Prend en charge des résolutions vidéo d’entrée et de sortie jusqu’à 4k2k à 60 Hz 4:4:4,
avec une portée d’extension jusqu’à 50 mètres
• Prend en charge une sortie HDMI en boucle
• Prend en charge le passage IR unidirectionnel
• Prend en charge la fonction HDR
• Compatible avec la fonction PoC (Power over Cable), seuls l’émetteur ou le récepteur né-
cessitent une alimentation
• Prend en charge la fonction de copie automatique de l'EDID
• Conception compacte pour une installation facile et exible
Éléments de fonctionnement
a) Émetteur
1 2 3 4 5 6 7 8
1 HDMI Out (sortie HDMI)
2 HDMI In (entrée HDMI)
3 CAT Out (sortie CAT)
4 Témoin d’alimentation (vert)
5 Témoin de signal de données (orange)
6 Port de service
7 IR Out (sortie IR)
8 12 V CC
b) Récepteur
1 3 2 4 5 6 7
1 HDMI Out (sortie HDMI)
2 CAT In (entrée CAT)
3 Témoin d’alimentation (vert)
4 Témoin de signal de données (orange)
5 Port de service
6 IR In (entrée IR)
7 12 V CC
Fonctionnement
a) Émetteur
N° Nom Fonction
1 HDMI Out (sortie HDMI) Connexion à un périphérique d’afchage HDMI, tel
qu’un téléviseur ou un projecteur avec un câble HDMI.
2 HDMI In (entrée HDMI) Connexion à un appareil source HDMI, tel qu’un lecteur
DVD ou une PS4 avec un câble HDMI.
3 CAT Out (sortie CAT) Connexion à un port CAT-in de l’extrémité de réception
avec un câble CAT6.
4 Témoin d’alimentation (vert) Le témoin s’allume lorsque l’émetteur est sous tension.
Mode d’emploi
Prolongateur HDMI via un câble réseau de 50 m
avec IR unidirectionnel
N° de commande 2369306
Utilisation prévue
Ce prolongateur HDMI peut étendre les signaux vidéo/audio HD et les signaux IR
unidirectionnels jusqu’à 50 m entre l’émetteur et le récepteur sur un seul câble Cat5e/6. Il prend
en charge une bande passante de 18 Go/s, des résolutions vidéo jusqu’à 4K2K à 60 Hz 4:4:4
et est conforme aux normes HDMI 2.0, HDCP 2.2/1.4 et DVI 1.0.
Il est uniquement destiné à une utilisation à l’intérieur. Ne l'utilisez pas à l’extérieur. Tout contact
avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.
Pour des raisons de sécurité et d’homologation, toute reconstitution et/ou modication de ce
produit est interdite. Toute utilisation à des ns autres que celles décrites pourrait endommager
le produit. De plus, une utilisation inappropriée pourrait entraîner des courts-circuits, des
incendies, des décharges électriques ou d’autres risques. Lisez attentivement les instructions
du mode d’emploi et conservez-le dans un endroit sûr. Si vous devez fournir ce produit à des
tiers, veillez à y joindre le mode d’emploi.
Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms
d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires
respectifs. Tous droits réservés.
HDMI est une marque déposée de HDMI Licensing L.L.C.
Contenu du paquet
• Émetteur prolongateur HDMI
• Récepteur prolongateur HDMI
• Câble IR Blaster (1,5 m)
• Câbles du récepteur
• Bloc d'alimentation
• 4 x oreilles de xation
• Mode d’emploi
Mode d’emploi à jour
Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads
ou scannez le code QR indiqué. Suivez les instructions gurant sur le site
Web.
Explication des symboles
Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé,
par ex. en raison d’une décharge électrique.
Le symbole avec le point d’exclamation dans un triangle sert à indiquer les
informations importantes présentes dans ce mode d’emploi. Veuillez lire ces
informations attentivement.
Le symbole de la èche indique des informations spéciques et des conseils
spéciaux pour le fonctionnement.
Consignes de sécurité
Lisez attentivement le mode d’emploi et respectez en particulier les consignes
de sécurité. Nous déclinons toute responsabilité en cas de dommages
corporels ou matériels résultant du non-respect des consignes de sécurité et
des informations relatives à la manipulation correcte contenues dans ce
manuel. De tels cas entraînent l’annulation de la garantie.
a) Informations générales
• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage sans précaution. Celui-ci peut se
révéler dangereux si des enfants le prennent pour un jouet.
• Protégez l’appareil contre les températures extrêmes, la lumière directe du
soleil, les secousses intenses, l’humidité élevée, l’eau, les gaz inammables, les
vapeurs et les solvants.
• N’exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de
l’utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne
peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké dans des conditions ambiantes défavorables pendant une longue
durée ou
- a été soumis à d'importantes contraintes pendant le transport.
• Manipulez le produit avec précaution. Les chocs, les impacts ou même une chute
d’une hauteur modérée peuvent endommager le produit.

N° Nom Fonction
5Témoin de signal de
données (orange)
Le témoin s’allume quand l’émetteur et le récepteur
transmettent un signal.
6Port de service Le port est utilisé pour les mises à jour du rmware.
7 IR Out (sortie IR) Connexion à un câble IR Blaster à large bande. Le
signal IR provient du port IR IN du récepteur.
8 12 V CC
Branchez l’alimentation DC 12 V/1 A au prolongateur
et branchez l’adaptateur à une prise secteur. (N.B. : Le
prolongateur prend en charge la fonction PoC ; seuls
l’émetteur ou le récepteur nécessitent une alimentation)
b) Récepteur
N° Nom Fonction
1 HDMI Out (sortie HDMI) Connexion à un périphérique d’afchage HDMI, tel
qu’un téléviseur ou un projecteur avec un câble HDMI.
2 CAT In (entrée CAT) Connexion à un port CAT-out de l’extrémité de réception
avec un câble CAT6.
3 Témoin d’alimentation (vert) Le témoin s’allume lorsque l’émetteur est sous tension.
4Témoin de signal de
données (orange)
Le témoin s’allume quand l’émetteur et le récepteur
transmettent un signal.
5 Port de service Le port est utilisé pour les mises à jour du rmware.
6IR In (entrée IR) Connexion à un câble IR Blaster à large bande. Le
signal IR provient du port IR out du récepteur.
7 12 V CC
Branchez l’alimentation DC 12 V/1 A au prolongateur
et branchez l’adaptateur à une prise secteur. (N.B. : Le
prolongateur prend en charge la fonction PoC ; seuls
l’émetteur ou le récepteur nécessitent une alimentation)
c) Broche IR
Les dénitions du blaster IR et du récepteur IR sont les suivantes :
Blaster IR
Récepteur IR
Signal Blaster IR
Puissance
NC
Signal IR
Puissance
Mise à la terre
d) Système IR
Le câble IR doit être utilisé comme dans le schéma du système IR suivant :
HDMI IN
HDM I Ext e n d er 5 0 m
Transmit t e r
HDM I O U T
CA T OU T S E R VIC E IR O U T DC 12 V
HDMI Extend e r 50 m
HDM I O U T
DC 12 VIR IN
SE RVIC E
CAT I N
R e c e i v e r
NAL
NA
L
DVD
Câble récepteur IR.
Télécommande DVD
Câble IR blaster
Câble CAT 5e/6
TV
Notez que des signaux IR à distance IR ont une portée de 0 à 8 m et de ±45°.
e) Exemple d’application
CA T I N
LAN
LAN
Émetteur
Récepteur
UHDTV Prolongateur IR
Lecteur DVD ou Blu-ray
UHDTV
Cat 5e/6
Blaster IR
Alimentation
électrique
Entretien et nettoyage
• Avant le nettoyage, débranchez le produit de l’alimentation électrique.
• N’utilisez aucun produit de nettoyage agressif, d’alcool à brûler ou toute autre solution
chimique, car ils peuvent endommager le boîtier et affecter le bon fonctionnement du pro-
duit.
• Nettoyez le produit à l'aide d'un chiffon sec non pelucheux.
Mise au rebut
Produit
Les appareils électroniques sont des déchets recyclables et ne doivent pas être
jetés dans les ordures ménagères. En n de vie, éliminez l’appareil conformément
aux dispositions légales en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l’environnement.

Caractéristiques techniques
Tension/courant d’entrée .............. CA 100-240 V 50/60 Hz
Tension/courant de sortie ............. CC 12 V/ 1 A, 3,84 W
Résolution de la vidéo .................. Max. 4K2K à 60 Hz 4:4:4
Portée du prolongateur................. Max. 50 m
Conformité du signal..................... HDMI 2.0, HDCP 2.2/1.4
Bande passante vidéo.................. 18 Go/s
Espace couleur............................. RGB/YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4
Profondeur de couleur.................. 8/10/12-bit (1080 p @ 60 Hz, 4K @ 30 Hz, 4K @ 60 Hz
YCbCr 4:2:2/4:2:0), 8-bit (4K @ 60 Hz 4:4:40)
Formats audio HDMI .................... LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS
HD-HRA, DTS-X
Raccordements à l’émetteur......... 1x entrée HDMI type-A [femelle 19 broches]
1x entrée SERVICE [Micro USB, port de mise à jour]
1x sortie HDMI Type-A [femelle 19 broches]
1x sortie IR OUT [mini-jack 3,5 mm stéréo]
1x sortie CAT OUT [RJ45, femelle 8 broches]
Raccordement du récepteur......... 1x entrée IR IN [mini-jack 3,5 mm stéréo]
1x entrée CAT IN [RJ45, femelle 8 broches]
1x entrée SERVICE [Micro USB, port de mise à jour]
1x sortie HDMI Type=A [femelle 19 broches]
Conditions
d’utilisation/de stockage ............... de 0 °C à +40 °C (température de service)
de -20 °C à +60 °C (température de stockage)
20 % à 90 % d’humidité relative (sans condensation)
Dimensions (l x P x H) :................ 61 x 88 x 18 mm (émetteur/récepteur)
Poids............................................. 160 g (émetteur)
155 g (récepteur)
Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.
conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie,
microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par
écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment
de l'impression.
Copyright 2021 Conrad Electronic SE. *2369306_v1_0621_02_ds_m_4L_(1)

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door
een technicus of een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden
beantwoord, kunt u contact opnemen met onze technische dienst of ander
technisch personeel.
Opgelet:
• Om beschadiging van de componenten te voorkomen, mag u niet proberen het
product te openen of te repareren zonder professionele begeleiding.
• Het werkingsbereik kan worden beïnvloed door omgevingsfactoren en
nabijgelegen storingsbronnen.
• Een correct gebruik helpt de levensduur van het product te verlengen.
b) Aangesloten apparatuur
Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het
product zijn aangesloten in acht.
c) Bediening
Dit product bevat gevoelige elektrische componenten die kunnen worden
beschadigd door elektrische pieken, spanningspieken, elektrische schokken,
blikseminslagen, enz. Het gebruik van overspanningsbeveiligingssystemen wordt
ten zeerste aanbevolen om de levensduur van uw apparatuur te beschermen en
te verlengen.
Kenmerken
• Compatibel met HDMI 2.0, HDCP 2.2/1.4 en DVI 1.0
• Ondersteunt 18 Gbps bandbreedte
• Ondersteunt invoer- en uitvoervideoresoluties tot 4k2k @ 60Hz 4:4:4, met een uitbreidings-
bereik tot 50 meter
• Ondersteunt één HDMI-lusuitgang
• Ondersteunt oneway-IR pass-through
• Ondersteunt HDR functie
• Ondersteunt PoC-functie (Power over Cable) - alleen de zender of ontvanger heeft een
voeding nodig
• Ondersteunt automatisch kopiëren EDID-functie
• Compact ontwerp voor eenvoudige en exibele installatie
Bedieningselementen
a) Transmitter
1 2 3 4 5 6 7 8
1 HDMI out
2 HDMI in
3 CAT out
4 Aan-/uit-indicatielampje (groen)
5 Datasignaal indicatielampje (oranje)
6 Servicepoort
7 IR uit
8 DC 12 V
b) Ontvanger
1 3 2 4 5 6 7
1 HDMI out
2 CAT in
3 Aan-/uit-indicatielampje (groen)
4 Datasignaal indicatielampje (oranje)
5 Servicepoort
6 IR in
7 DC 12 V
Bediening
a) Transmitter
Nr. Naam Functie
1 HDMI out Sluit aan op een HDMI-weergaveapparaat zoals een tv
of projector met een HDMI-kabel.
2 HDMI in Sluit aan op een HDMI-bronapparaat zoals een dvd- of
Ps4-speler met een HDMI-kabel.
3 CAT out Sluit aan op een CAT-in poort bij de ontvanger met een
CAT6-kabel.
4Aan-/uit-indicatielampje
(groen)
Het indicatielampje begint te branden als de zender is
ingeschakeld.
Gebruiksaanwijzing
HDMI-extender 50 m via netwerkkabel met
oneway-IR
Bestelnr. 2369306
Beoogd gebruik
Deze HDMI-extender kan Hd-video-/audiosignalen en oneway-IR-signalen tot 50 m tussen
de zender en ontvanger verlengen via een enkele Cat5e/6-kabel. Hij ondersteunt 18 Gbps
bandbreedte, videoresoluties tot 4K2K @ 60 Hz 4:4:4 en voldoet aan HDMI 2.0, HDCP 2.2/1.4,
en DVI 1.0.
Het is alleen bedoeld voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact met
vocht, bijv. in de badkamer, moet absoluut worden vermeden.
Vanwege veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Het
product kan schade oplopen als het wordt gebruikt voor andere doeleinden dan hierboven
beschreven. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schok
of andere gevaren. Lees de gebruiksaanwijzing aandachtig door en bewaar deze op een
veilige plaats. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden
overhandigd.
Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle bedrijfs- en
productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
HDMI is een geregistreerd handelsmerk van de HDMI Licensing L.L.C.
Omvang van de levering
• HDMI-extender zender
• HDMI-extender ontvanger
• IR-blaster-kabel (1,5 m)
• Ontvanger kabel
• Netvoedingsadapter
• 4 x montagebeugels
• Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via www.conrad.com/
downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de
website.
Verklaring van de symbolen
Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw
gezondheid, bijv. door een elektrische schok.
Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke
informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd
aandachtig door.
Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.
Veiligheidsinstructies
Lees de gebruiksaanwijzing aandachtig door en neem vooral de
veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de
aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet
worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit
resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt
de aansprakelijkheid/garantie.
a) Algemene informatie
• Dit apparaat is geen speelgoed. Buiten het bereik van kinderen en huisdieren
houden.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor
kinderen gevaarlijk speelgoed worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.
• Stel het product niet aan mechanische spanning bloot.
• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf
en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan
niet langer worden gegarandeerd als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- voor langere duur is opgeslagen onder slechte omstandigheden, of
- onderhevig is geweest aan ernstige transportbelasting.
• Behandel het product met zorg. Schokken, botsingen of zelfs een val van
beperkte hoogte kunnen het product beschadigen.
• Raadpleeg een expert als u vragen heeft over gebruik, veiligheid of aansluiting
van het apparaat.
