Speaka Professional HDMIV-IPS100 User manual

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht
zugänglich sein.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• AlsSpannungsquellefürdasNetzteildarfnureineordnungsgemäßeNetzsteckdose
des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem
Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der
Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer
nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus
der Netzsteckdose.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die
Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist
(zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,
anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig
von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus
der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht,
verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil
aus.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z. B. Sicherungsautomat abschalten)
und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Stellen Sie keine Gegenstände auf dem Produkt ab und decken Sie es niemals
ab.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder
Leitungen beschädigt werden. Werden versehentlich Elektroleitungen angebohrt,
besteht Lebensgefahr durch einen elektrischen Schlag!
• Achten Sie beim Umgang mit elektrischen Werkzeugen (z.B. einer Bohrmaschine)
auf Ihre Sicherheit.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
Bedienungsanleitung
IP HDMI+Seriell Verlängerung über Netzwerk
100M HDMIV-IPS100
Best.-Nr. 1587571
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, die beschränkte Übertragungslänge von HDMI-Kabeln durch ein
separat erhältliches Netzwerkkabel auf bis zu 120 Meter zu erweitern. Gleichzeitig können
die Steuersignale einer IR-Fernbedienung via Netzwerkkabel übertragen werden. An
den Euroblock-Schnittstellen (RS232) können z. B. eine Überwachungskamera und ein
Computer angeschlossen werden. Die Stromversorgung erfolgt über eine haushaltsübliche
Netzsteckdose.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Sender
• Empfänger
• 2 x Netzteil
• 2 x IR-Sender
• 2 x IR-Empfänger
• 8 x Schraube
• 4 x Montagewinkel
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE. *1587571_v1_0418_02_IPL_m_de

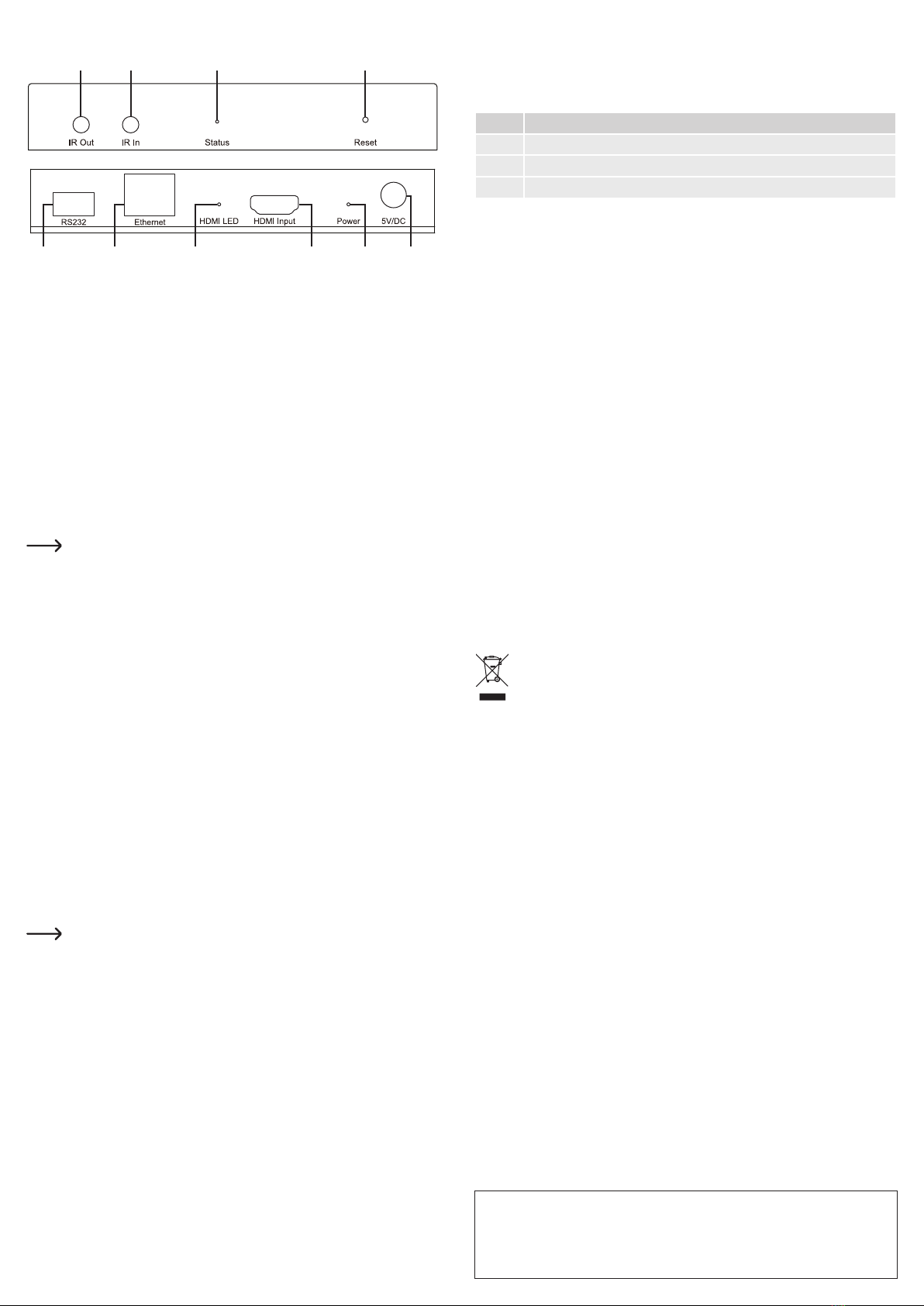

Bedienelemente
1
10 9 8 7 6 5
2 3 4
1 Buchse IR Out
2 Buchse IR In
3 Indikator-LED Status
4 Taste Reset
5 Buchse 5V/DC
6 Indikator-LED Power
7 Buchse HDMI Input (Sender)
Buchse HDMI Output (Empfänger)
8 Indikator-LED HDMI
9 Buchse Ethernet
10 Schnittstelle RS232
Montage
• Befestigen Sie bei Bedarf die Montagewinkel an beiden Seiten des Produkts mit den
beiliegenden Schrauben. Somit können Sie das Produkt z. B. an einer Wand oder unter einer
Tischplatte befestigen.
• Zum Festschrauben an der Montageoberäche benötigen Sie zusätzliches Montagematerial
(z. B. Schrauben und Dübel; nicht enthalten).
Anschluss
Beachten Sie den Aufdruck auf der Oberseite, um Empfänger (Aufdruck:
RECEIVER) und Sender (Aufdruck: SENDER) voneinander zu unterscheiden.
Verwenden Sie ein Netzwerkkabel der Spezikation Cat 5e oder Cat 6 mit einer
Länge von bis zu 120 m.
Durch die mitgelieferten IR-Sender und IR-Empfänger ist es möglich, dass die IR-
Signale per Netzwerkkabel vom Empfänger zum Sender und umgekehrt übertragen
werden.
Falls Sie sich in der Nähe des Empfängers benden, können Sie das am Sender
angeschlossene HDMI-Gerät mit dessen Fernbedienung steuern.
Falls Sie sich in der Nähe des Senders benden, können Sie das am Empfänger
angeschlossene HDMI-Gerät mit dessen Fernbedienung steuern.
• Schalten Sie zunächst alle anzuschließenden Geräte aus.
• Verbinden Sie einen Bildschirm oder Projektor mit der Buchse HDMI Output am Empfänger.
• Verbinden Sie ein Wiedergabegerät (z. B. Blu-ray Player) mit der Buchse HDMI Input am
Sender.
• Verbinden Sie die Klinkenstecker der beiden großen IR-Empfänger mit der Buchse IR In an
beiden Geräten.
• Verbinden Sie die Klinkenstecker der beiden kleinen IR-Sender mit der Buchse IR Out an
beiden Geräten. Platzieren Sie die IR-Sender so, dass die abgerundete Spitze in Richtung
der HDMI-Geräte zeigt.
• Verbinden Sie zwei RS232-Geräte mit den Buchsen RS232 (z. B. Überwachungskamera am
Sender, Computer am Empfänger).
• Verbinden Sie das Netzwerkkabel mit der Buchse Ethernet an beiden Geräten.
• Verbinden Sie die DC-Stecker der beiden Netzteile mit der Buchse 5V/DC an beiden Geräten.
Sichern Sie die Verbindung mit der Mutter.
Falls Sie mehrere identische Empfänger besitzen, können Sie diese über einen
optional erhältlichen Switch bzw. Router mit dem Sender verbinden.
Inbetriebnahme
• Verbinden Sie beide Netzteile jeweils mit einer haushaltsüblichen Netzsteckdose.
• Schalten Sie das Wiedergabegerät (z. B. Blu-ray Player) ein.
• Schalten Sie den Bildschirm bzw. Projektor ein.
• Starten Sie die Wiedergabe.
Zurücksetzen (Reset)
Um den Sender bzw. Empfänger auf den Werkszustand zurückzusetzen, halten Sie die Taste
Reset für 10 Sekunden gedrückt.
LED-Signale
LED Bedeutung
Status Diese LED zeigt den Status des Senders bzw. Empfängers an.
HDMI Diese LED leuchtet, wenn ein HDMI-Gerät angeschlossen ist.
Power Diese LED leuchtet, wenn der Sender bzw. Empfänger mit Strom versorgt wird.
Beseitigung von Störungen
Kein Bild
• Schalten Sie alle Geräte ein.
• Überprüfen Sie alle Kabelverbindungen.
• Wählen Sie am Fernseher den richtigen Eingang aus.
• Verwenden Sie hochwertige HDMI-Kabel.
• Trennen Sie den Sender für einige Sekunden von der Stromversorgung.
HDMI-Gerät reagiert nicht auf IR-Fernbedienung
• Platzieren Sie den IR-Sender und den IR-Empfänger an einem anderen Ort bzw. richten Sie
sie anders aus.
• Das Produkt ist inkompatibel zu dem verwendeten IR-Übertragungsprotokoll Ihrer
IR-Fernbedienung.
• Halten Sie die Taste Ihrer IR-Fernbedienung testweise länger gedrückt als üblich.
Pege und Reinigung
• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten und ziehen
Sie das Netzteil aus der Steckdose.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen
Sie es deshalb niemals.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
a) Sender/Empfänger
Betriebsspannung......................... 5 V/DC
Unterstützte Auösung ................. max. 1080p (60 Hz)
Geeignetes Netzwerkkabel........... Cat 5e/6, max. 120 m, RJ45-Stecker
IR-Frequenz.................................. 38 – 56 kHz
Baud-Rate .................................... max. 115200
Betriebsbedingungen.................... 0 bis +40 °C, 5 – 90 % rF
Lagerbedingungen........................ -20 bis +60 °C, 5 – 90 % rF
b) Netzteil
Eingangsspannung....................... 100 – 240 V/AC, 50/60 Hz
Ausgangsspannung...................... 5 V/DC
Ausgangsstrom............................. 2 A

• If it is no longer possible to operate the product safely, stop using it and prevent
unauthorised use. Safe operation can no longer be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stress.
• Always handle the product carefully. Jolts, impacts or a fall even from a low height
may damage the product.
• Always observe the safety and operating instructions of any other devices which
are connected to the product.
• The mains outlet must be located near to the device and be easily accessible.
• Only power the product using the mains adapter provided.
• Only connect the power adapter to a normal mains socket connected to the public
supply. Before plugging in the power adapter, check whether the voltage stated on
the power adapter complies with the voltage of your electricity supplier.
• Never connect or disconnect power adapters if your hands are wet.
• Never unplug the mains adapter from the mains socket by pulling on the cable;
always use the grips on the plug.
• When setting up the product, make sure that the cables are not pinched, kinked
or damaged by sharp edges.
• Always lay the cables so that nobody can trip over or become entangled in them.
This poses a risk of injury.
• For safety reasons, disconnect the power adapter from the mains socket during
storms.
• Do not touch the mains adapter if there are any signs of damage, as this may
cause a fatal electric shock! Switch off the mains voltage to the socket containing
the power adapter (switch off at the corresponding circuit breaker or remove the
safety fuse, and then switch off at the corresponding RCD protective switch).
You can then unplug the mains adapter from the mains socket. Dispose of the
faulty mains adapter in an environmentally friendly manner and discontinue use.
Replace it with a power adapter of the same design.
• Never pour liquids over electrical devices or place objects lled with liquid next
to the product. If liquid or an object does enter the interior of the device, power
down the respective socket (e.g. switch off the circuit breaker), and then remove
the mains plug from the mains socket. Discontinue use and take the product to a
specialist repair centre.
• Do not place objects on the product and never cover it.
• Never use the product immediately after it has been brought from a cold room
into a warm one. The condensation generated may destroy the product. Allow the
product to reach room temperature before connecting it and putting it to use. This
may take several hours.
• Ensure that no cables or wires are damaged when drilling holes or tightening
screws. Accidentally drilling into electrical cables can cause a fatal electric shock!
• Look after your own safety when using electric tools (e.g. a drill).
• Consult a technician if you are not sure how to use or connect the product.
• Maintenance, modications and repairs must be done by a technician or a
specialist repair centre.
• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.
Operating instructions
IP HDMI + Serial Extension over network 100M
HDMIV-IPS100
Item no. 1587571
Intended use
The product is intended to extend the limited transfer length of HDMI cables by a separately
available network cable to up to 120 meters. At the same time, IR remote control signals can be
transferred via the network cable. A surveillance camera and a computer can be connected to
the EuroBlock interfaces (RS232) for example. Power is supplied via a household power outlet.
This product is intended for indoor use only. Do not use it outdoors. Contact with moisture (e.g.
in bathrooms) must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. Using the
product for purposes other than those described above may damage the product. In addition,
improper use can cause hazards such as a short circuit, re or electric shock. Read the
instructions carefully and store them in a safe place. Only make this product available to third
parties together with its operating instructions.
This product complies with statutory national and European regulations. All company and
product names are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Package contents
• Transmitter
• Receiver
• 2 x power adapter
• 2 x IR transmitter
• 2 x IR receiver
• 8 x screws
• 4 x mounting brackets
• Operating instructions
Up-to-date operating instructions
To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR
code on this page. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in a triangle indicates that there is a risk to your health,
e.g. due to an electric shock.
The symbol with an exclamation mark in a triangle is used to highlight important
information in these operating instructions. Always read this information carefully.
The arrow symbol indicates special information and advice on how to use the
product.
Safety information
Read the operating instructions and safety information carefully. If you do not
follow the safety information and information on proper handling in these
operating instruction, we will assume no liability for any resulting personal
injury or damage to property. Such cases will invalidate the warranty/
guarantee.
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. It may become a
dangerous toy for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming or capture in
electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited.
This publication represent the technical status at the time of printing.
Copyright 2018 by Conrad Electronic SE. *1587571_v1_0418_02_IPL_m_en
Product overview
1
10 9 8 7 6 5
2 3 4
1 IR Out socket
2 IR In socket
3 LED indicator Status
4 Reset button
5 5V/DC socket
6 Indicator LED Power
7 HDMI Input socket (transmitter)
HDMI Output socket (receiver)
8 LED indicator HDMI
9 Ethernet socket
10 RS232 interface
Installation
• If necessary, attach the mounting brackets on both sides of the product with the screws
provided. You can use the brackets to mount the product, for example, on a wall or under a
table top.
• To fasten the brackets to the mounting surface, you need additional mounting materials (e.g.
screws and plugs; not included).
Connection
Note the label on the top side to differentiate the receiver (labelled: RECEIVER) and
the transmitter (labelled: SENDER).
Use a Cat 5e or Cat 6 network cable with a length of up to 120 m.
The enclosed IR transmitter and IR receiver make it possible to transfer IR signals
via a network cable from the receiver to the transmitter and vice-versa.
If you are in the vicinity of the receiver, you can control the HDMI device connected
to the transmitter with the remote control.
If you are in the vicinity of the transmitter, you can control the HDMI device connected
to the receiver with its remote control.
• First switch off all devices to be connected.
• Connect a monitor or projector with the HDMI Output socket on the receiver.
• Connect a playback device (e.g. Blu-ray player) to the HDMI Input socket on the transmitter.
• Connect the jack plugs of both large IR receivers with the IR In socket on both devices.
• Connect the jack plugs of both small IR transmitters with the IR Out socket on both devices.
Place the IR transmitter so that the rounded tip points in the direction of the HDMI devices.
• You can connect two RS232 devices with the RS232 sockets (e.g. surveillance camera with
the transmitter, computer with receiver).
• Connect the network cable to the Ethernet socket on both devices.
• Connect the DC plug of both power supplies with the 5V/DC socket on both devices. Secure
the connection with the nut.
If you have several identical receivers, you can connect them with the transmitter via
an optional switch or router.
Operation
• Connect both power adapters with a standard household mains socket.
• Turn on the playback device (e.g. Blu-ray player).
• Turn on the monitor or projector.
• Start playback.
Reset
To reset the transmitter or receiver to factory settings, press and hold the Reset button for
10 seconds.
LED signals
LED Meaning
Status This LED indicates the status of the transmitter or receiver.
HDMI This LED lights up when an HDMI device is connected.
Power This LED lights up when the transmitter or receiver is supplied with power.
Troubleshooting
No image
• Turn all devices on.
• Check all cable connections.
• Select the correct input on the television.
• Use high-quality HDMI cables.
• Disconnect the transmitter from the power supply for a few seconds.
HDMI device does not respond to the IR remote control
• Relocate or realign the IR transmitter and IR receiver.
• The product is incompatible with the used IR transfer protocol of your IR remote control.
• Press and hold the relevant button of your IR remote control longer than usual for testing.
Care and cleaning
• Before cleaning, disconnect the product from the connected devices and disconnect the
mains adapter from the socket.
• This product does not contain any components that require maintenance. Never attempt to
open or disassemble it.
• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may
damage the casing or cause the product to malfunction.
• Use a dry, lint-free cloth to clean the product.
Disposal
Electronic devices are recyclable waste and must not be placed in household waste.
Always dispose of the product according to the relevant statutory regulations.
You thus full your statutory obligations and contribute to protection of the
environment.
Technical data
a) Transmitter/receiver
Operating voltage ......................... 5 V/DC
Supported resolution .................... max. 1080p (60 Hz)
Suitable network cable ................. CAT 5e/6, max. 120 m, RJ45 plug
IR frequency ................................. 38 – 56 kHz
Baud rate...................................... max. 115200
Operating conditions..................... 0 to +40 °C, 5 – 90 % RH
Storage conditions........................ -20 to +60 °C, 5 – 90 % RH
b) Power adapter
Input voltage................................. 100 – 240 V/AC, 50/60 Hz
Output voltage.............................. 5 V/DC
Output current............................... 2 A

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit
et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité
n'est plus garantie si le produit :
- présente des traces de dommages visibles,
- ne fonctionne plus comme il devrait,
- a été rangé dans des conditions inadéquates sur une longue durée, ou
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même
d’une faible hauteur, sufsent pour endommager l’appareil.
• Respectez également les informations concernant la sécurité et le mode d'emploi
pour les autres appareils connectés au produit.
• La prise électrique doit se trouver à proximité de l'appareil et être facilement
accessible.
• Comme source de tension, seul le bloc d'alimentation fourni doit être utilisé.
• Comme source de tension pour le bloc d'alimentation, utilisez uniquement
une prise de courant en parfait état de marche et qui soit raccordée au réseau
d'alimentation public. Avant de brancher le bloc d'alimentation, vériez si la
tension indiquée sur le bloc d'alimentation correspond à la tension de votre
fournisseur d'électricité.
• Ne jamais brancher ou débrancher les blocs d'alimentation quand vous avez les
mains mouillées.
• Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de
courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à
cet effet.
• Lors de l'installation du produit, assurez-vous que les câbles ne soient pas
écrasés, pliés ou endommagés par des bords coupants.
• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne
restent accrochées à ceux-ci. Cela entraîne des risques de blessures.
• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par
temps d'orage.
• Si le bloc d'alimentation est endommagé, ne le touchez pas : il existe un danger
de mort par électrocution ! Coupez d'abord la tension d'alimentation de la prise
du réseau sur laquelle le bloc d'alimentation est branché (déconnectez le coupe-
circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel
approprié de sorte que la prise de courant soit déconnectée sur tous les pôles).
Seulement après, débranchez le bloc d'alimentation de la prise de courant.
Éliminez le bloc d'alimentation endommagé en respectant l'environnement et ne
l'utilisez plus. Remplacez-le par un autre du même type !
• Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets
contenant des liquides à côté de l'appareil. S’il advenait qu'un liquide ou un objet
pénètre à l’intérieur de l’appareil, assurez-vous dans un tel cas de couper la
prise de courant de l'alimentation électrique (déconnecter par ex. le coupe-circuit
automatique) et ensuite, débranchez la che de la prise de courant. N’utilisez
ensuite plus le produit et conez-le à un atelier spécialisé.
• Il est interdit de positionner des objets sur le produit et de le couvrir !
• N’allumez jamais l’appareil immédiatement quand il vient de passer d’une pièce
froide à une pièce chaude. L’eau de condensation qui en résulterait pourrait
détruire l'appareil dans le pire des cas. Laissez l’appareil s’acclimater à la
température ambiante avant de le brancher et de le mettre en marche. Selon les
cas, cela peut prendre plusieurs heures.
• Lors du perçage ou du vissage, veillez à ce qu’aucun câble et l ou qu'aucune
canalisation ne soit endommagé(e). Si des ls électriques sont forés par erreur, il
existe un danger mortel d'électrocution !
• Lors de l'utilisation d'outils électriques (p. ex. une perceuse), veillez à votre
sécurité.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le branchement de l'appareil.
• Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée
par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su
répondre, nous vous prions de vous adresser à notre service technique ou à un
expert.
Mode d'emploi
Répéteur IP HDMI + séquentiel via le réseau 100M
HDMIV-IPS100
N° de commande 1587571
Utilisation prévue
Ce produit est utilisé pour augmenter la distance de transmission limitée des câbles HDMI
jusqu'à 120 mètres via un câble réseau disponible séparément. Vous pouvez transmettre
en même temps les signaux de commande d'une télécommande infrarouge via un câble
réseau. Grâce aux interfaces euroblock (RS232), vous pouvez par ex. raccorder une caméra
de surveillance et un ordinateur. L'alimentation électrique s'effectue via une prise de courant
domestique standard.
L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein
air est interdite. Tout contact avec l'humidité (par ex.: dans une salle de bain) est à éviter
absolument.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du
produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment,
vous risquez de l’endommager. Par ailleurs, une utilisation incorrecte peut être source de
dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et
conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont
des marques déposées des propriétaires correspondants. Tous droits réservés.
HDMI est une marque déposée de HDMI Licensing L.L.C.
Contenu
• Emetteur
• Récepteur
• 2 blocs d'alimentation
• 2 émetteurs IR
• 2 récepteurs IR
• 8 vis
• 4 équerres de montage
• Mode d'emploi
Mode d’emploi actualisé
Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez
le Code QR illustré. Suivez les instructions du site Web.
Explication des symboles
Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite
à un choc électrique.
Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention
sur des consignes importantes du mode d'emploi qui doivent impérativement être
respectées.
Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation.
Consignes de sécurité
Lisez le mode d'emploi avec attention en étant particulièrement attentif aux
consignes de sécurité. Nous déclinons toute responsabilité en cas de
dommage corporel ou matériel résultant du non respect des consignes de
sécurité et des instructions d’utilisation du présent mode d’emploi. En outre,
la garantie est annulée dans de tels cas.
• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très
dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du
soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de
vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies,
microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable
de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment
de la mise sous presse.
Copyright 2018 by Conrad Electronic SE. *1587571_v1_0418_02_IPL_m_fr
Éléments de fonctionnement
1
10 9 8 7 6 5
2 3 4
1 Prise IR Out
2 Prise IR In
3 Indicateur à LED Status
4 Touche Reset
5 Prise 5V/DC
6 Indicateur à LED Power
7 Prise HDMI Input (émetteur)
Prise HDMI Output (récepteur)
8 Indicateur à LED HDMI
9 Prise Ethernet
10 Interface RS232
Montage
• Fixez si nécessaire les équerres de montage des deux côtés du produit à l'aide des vis
fournies. Cela vous permettra de xer le produit par ex. sur un mur ou sous une table.
• Vous avez besoin pour le vissage sur une surface de matériaux de montage supplémentaires
(par ex. des vis et chevilles qui ne sont pas fournies).
Connexion
Pour vous permettre de différencier les éléments, tenez compte de l'impression sur
la partie supérieure qui est pour le récepteur (désignation : RECEIVER) et pour
l'émetteur (désignation : SENDER).
Utilisez un câble réseau de la spécication Cat 5e ou Cat 6 avec une longueur de
moins de 120 m.
Grâce à l'émetteur IR et au récepteur IR fournis, il est possible que des signaux IR
soient transmis via un câble réseau du récepteur à l'émetteur et vice-versa.
Si vous vous trouvez à proximité du récepteur, vous pouvez commander le
périphérique HDMI raccordé à l'émetteur avec sa télécommande.
Si vous vous trouvez à proximité de l'émetteur, vous pouvez commander le
périphérique HDMI raccordé au récepteur avec sa télécommande.
• Éteignez d'abord tous les appareils connectés.
• Reliez un écran ou un projecteur à la prise HDMI Output du récepteur.
• Reliez un appareil de lecture (p. ex. un lecteur Blu-ray) à la prise HDMI Input de l'émetteur.
• Branchez les ches jack des deux gros récepteurs IR sur les prises IR In des deux appareils.
• Branchez les ches jack des deux petits émetteurs IR sur les prises IR Out des deux appareils.
Placez l'émetteur IR de sorte que la pointe arrondie soit en direction du périphérique HDMI.
• Branchez deux appareils RS232 sur les prises RS232 (par ex. une caméra de surveillance
sur l'émetteur, un ordinateur sur le récepteur).
• Branchez le câble réseau sur la prise Ethernet des deux appareils.
• Reliez les ches CC des deux blocs d'alimentation aux prises 5V/DC des deux appareils.
Sécurisez le raccord avec l'écrou.
Si vous possédez plusieurs récepteurs identiques, vous pouvez les relier à
l'émetteur grâce à un interrupteur - commutateur ou un routeur disponible en option.
Mise en service
• Branchez les deux blocs d'alimentation sur deux prises électriques domestiques.
• Allumez le périphérique (p. ex. lecteur Blu-ray).
• Allumez l'écran et/ou le projecteur.
• Démarrez la lecture.
Réinitialisation (reset)
Pour réinitialiser l'émetteur ou le récepteur au réglage par défaut, maintenez la touche Reset
enfoncée pendant 10 secondes.
Signaux LED
LED Signication
État Cette LED indique l'état de l'émetteur ou du récepteur.
HDMI Cette LED s'allume lorsqu'un périphérique HDMI est raccordé.
Power Cette LED s'allume lorsque l'émetteur ou le récepteur est alimenté en
électricité.
Dépannage
Aucune image
• Allumez tous les appareils.
• Vériez toutes les connexions des câbles.
• Sélectionnez sur le téléviseur l'entrée correcte.
• Utilisez un câble HDMI d’excellente qualité.
• Débranchez l'émetteur de l'alimentation électrique pendant quelques secondes.
Le périphérique HDMI ne réagit pas à la télécommande IR.
• Placez l'émetteur IR et le récepteur IR à une autre place et/ou orientez-les différemment.
• Le produit est incompatible au protocole de transmission IR utilisé par votre télécommande
IR.
• À titre d'essai, appuyez plus longtemps que d'habitude sur la touche de votre télécommande
IR.
Entretien et nettoyage
• Débranchez le produit avant le nettoyage des appareils connectés et enlevez le bloc
d’alimentation de la prise.
• N'essayez en aucun cas d'ouvrir ou de démonter le boîtier de l'appareil ; celui-ci ne contient
aucune pièce pouvant être réparée par l'utilisateur.
• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d’autres produits
chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de
provoquer des dysfonctionnements.
• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères. À la n de sa durée de vie, mettez l’appareil
au rebut conformément aux dispositions légales en vigueur.
Vous respecterez ainsi les ordonnances légales et contribuerez à la protection de
l’environnement.
Données techniques
a) Émetteur/récepteur
Tension de fonctionnement........... 5 V/CC
Dénition supportée...................... 1080 p maxi (60 Hz)
Câble de réseau compatible......... Cat 5e/6, 120 m maxi, che RJ45
Fréquence IR................................ 38 – 56 kHz
Rapidité de modulation................. 115200 maxi
Conditions d’utilisation.................. 0 à +40 °C, 5 – 90 % HR
Conditions de stockage ................ -20 à +60 °C, 5 – 90 % HR
b) Bloc d'alimentation
Tension d’entrée ........................... 100 – 240 V/CA, 50/60 Hz
Tension de sortie .......................... 5 V/CC
Courant de sortie.......................... 2 A

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf
en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet
langer worden gegarandeerd als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- tijdens een langere periode is opgeslagen onder slechte omstandigheden, of
- tijdens het vervoer aan hoge belastingen onderhevig is geweest.
• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe
hoogte kunnen het product beschadigen.
• Neem ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in
acht die op het product zijn aangesloten.
• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk
bereikbaar zijn.
• Gebruik als spanningsbron uitsluitend de meegeleverde netspanningsadapter.
• Als spanningsbron voor de netspanningsadapter mag uitsluitend een goedgekeurd
stopcontact van het openbare elektriciteitsnet gebruikt worden. Controleer voor
het aansluiten van de netspanningsadapter op het stopcontact of de op de
netspanningsadapter aangegeven spanning overeenkomt met de spanning van
uw stroomleverancier.
• Netspanningsadapters mogen nooit met natte handen in het stopcontact gestoken
of eruit getrokken worden.
• Trek de netspanningsadapter nooit aan de stroomkabel uit het stopcontact, maar
trek deze er altijd aan de daarvoor bestemde greepvlakken uit.
• Wanneer u het product installeert, zorg er dan voor dat de kabels niet platgedrukt,
geknikt of door scherpe randen beschadigd worden.
• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan
raken. Er bestaat kans op verwondingen.
• Haal de netspanningsadapter om veiligheidsredenen bij onweer altijd uit het
stopcontact.
• Raak de netspanningsadapter niet aan wanneer deze beschadigingen vertoont;
levensgevaar door een elektrische schok! Schakel eerst de netspanning van
het stopcontact uit, waarop de netspanningsadapter is aangesloten (door
de bijbehorende zekering uit te schakelen of eruit te draaien, aangesloten
FI-aardlekschakelaar uit te schakelen, zodat het stopcontact van alle polen
ontkoppeld is). Trek daarna pas de stekker van de netspanningsadapter uit
het stopcontact. Zorg ervoor, dat de beschadigde netspanningsadapter op
milieuvriendelijke wijze wordt verwijderd en gebruik hem niet langer. Vervang de
netspanningsadapter door een identiek exemplaar.
• Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en
zet geen met vloeistof gevulde voorwerpen naast het apparaat. Mocht er toch
vloeistof of een voorwerp in het apparaat terecht zijn gekomen, schakel dan het
betreffende stopcontact stroomloos (bijv. de aardlekschakelaar uitzetten) en trek
vervolgens de stekker uit het stopcontact. Het product mag daarna niet meer
worden gebruikt; breng het naar een servicecentrum.
• Plaats geen voorwerpen op het product en dek het nooit af.
• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte
is overgebracht. De condens die hierbij ontstaat, kan in bepaalde gevallen het
product onherstelbaar beschadigen. Laat het product eerst op kamertemperatuur
komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.
• Zorg er bij het boren en vastschroeven voor geen kabels of leidingen te
beschadigen. Als u per ongeluk een elektrische leiding aanboort, bestaat er
levensgevaar door een elektrische schok.
• Let bij het werken met elektrisch gereedschap (bijv. een boormachine) op uw
eigen veiligheid.
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of
het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of
in een daartoe bevoegde werkplaats.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord,
neem dan contact op met onze technische dienst of andere technisch specialisten.
Gebruiksaanwijzing
IP HDMI+seriële verlenging via netwerk 100M
HDMIV-IPS100
Bestelnr. 1587571
Doelmatig gebruik
Het product dient om de beperkte overdrachtsafstand van HDMI-kabels met behulp van een
afzonderlijk verkrijgbare netwerkkabel tot maximaal 120 meter te verlengen. Tegelijkertijd
kunnen de besturingssignalen van een IR-afstandsbediening via netwerkkabels worden
doorgestuurd. Aan de Euroblock-poorten (RS232) kunnen bijvoorbeeld een bewakingscamera
en een computer worden aangesloten. De stroomvoorziening verloopt via een normaal
stopcontact in de woning.
Het product is alleen bedoeld voor gebruik in gesloten ruimtes dus gebruik buitenshuis is niet
toegestaan. Contact met vocht, bijv. in badkamers e.d. dient absoluut te worden vermeden.
In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit
product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor
beschreven doeleinden, kan het product worden beschadigd. Bovendien kan bij verkeerd
gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand,
elektrische schok, enz. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed.
Geef het product alleen samen met de gebruiksaanwijzing door aan derden.
Het product voldoet aan alle wettelijke, nationale en Europese richtlijnen. Alle vermelde
bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.
HDMI is een geregistreerd merk van HDMI Licensing L.L.C.
Omvang van de levering
• Zender
• Ontvanger
• 2 x netvoeding
• 2 x IR-zender
• 2 x IR-ontvanger
• 8 x schroeven
• 4 x montagebeugels
• Gebruiksaanwijzing
Actuele gebruiksaanwijzingen
Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of
scan de afgebeelde QR-Code. Volg de instructies op de website.
Verklaring van de symbolen
Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar
voor uw gezondheid bestaat bijv. door elektrische schokken.
Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze
gebruiksaanwijzing die beslist opgevolgd moeten worden.
Het pijl-symbool ziet u waar bijzondere tips en aanwijzingen over de bediening
worden gegeven.
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien u de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij
niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan
personen of voorwerpen. Bovendien vervalt in dergelijke gevallen de
aansprakelijkheid/garantie.
• Het product is geen speelgoed. Houd het uit de buurt van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen
gevaarlijk speelgoed kunnen worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en
oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Voor reproducties van welke aard dan ook, bijv. fotokopie,
microverlming of registratie in elektronische gegevensverwerkingsapparatuur, is de schriftelijke toestemming van de
uitgever vereist. Reproductie, ook gedeeltelijke, is niet toegestaan. De publicatie is een weergave van de technische
stand bij het ter perse gaan.
Copyright 2018 by Conrad Electronic SE. *1587571_v1_0418_02_IPL_m_nl
Bedieningselementen
1
10 9 8 7 6 5
2 3 4
1 Bus IR Out
2 Bus IR In
3 Indicator-LED Status
4 Toets Reset
5 Bus 5V/DC
6 Indicator-LED Power
7 Bus HDMI Input (zender)
Bus HDMI Output (ontvanger)
8 Indicator-LED HDMI
9 Bus Ethernet
10 Poort RS232
Montage
• Maak indien nodig de montagebeugels aan beide zijden van het product vast met de
meegeleverde schroeven. Zo kunt u het product bijv. aan een muur of onder een tafel
bevestigen.
• Voor het vastschroeven op het installatie-oppervlak heeft u extra montagemateriaal nodig
(bijv. schroeven en pluggen; niet meegeleverd).
Aansluiting
Houd rekening met de opdruk op de bovenkant om ontvanger (opdruk: RECEIVER)
en zender (opdruk: SENDER ) uit elkaar te houden.
Gebruik een netwerkkabel met de specicatie Cat 5e of Cat 6 met een lengte van
maximaal 120 meter.
Door de meegeleverde IR-zender en -ontvanger is het mogelijk IR-signalen door de
netwerkkabel van zender naar ontvanger en omgekeerd te versturen.
Indien u zich in de nabijheid van de ontvanger bevindt, kunt u het op de zender
aangesloten HDMI-apparaat met de afstandsbediening besturen.
Indien u zich in de nabijheid van de zender bevindt, kunt u het op de zender
aangesloten HDMI-apparaat met de afstandsbediening besturen.
• Schakel eerst alle apparaten uit die u wilt aansluiten.
• Verbind een beeldscherm of projector met de bus HDMI Output van de ontvanger.
• Verbind een weergaveapparaat (bijv. Blu-Ray-speler) met de bus HDMI Input van de zender.
• Steek de klinkstekker van beide grote IR-ontvangers met de bus IR In van beide apparaten.
• Steek de klinkstekker van de beide kleine IR-zenders met de bus IR Out van beide apparaten.
Plaats de IR-zender zo dat de ronde punt wijst in de richting van het HDMI-apparaten.
• Verbind twee RS232-apparaten met de bussen RS232 (bijv. bewakingscamera op de zender,
computer op de ontvanger).
• Sluit de netwerkkabel aan op de bus Ethernet op beide apparaten.
• Verbind de DC-stekker van de beide netvoedingsadapters met de bus 5V/DC van beide
apparaten. Zorg er met de wartelmoeren voor dat de verbindingen goed vastzitten.
Als u een aantal identieke ontvangers hebt, kunt u deze via een optioneel
verkrijgbare schakelaar of router met de zender verbinden.
Ingebruikname
• Sluit de netvoedingsadapters aan op een regulier stopcontact.
• Zet het weergaveapparaat (bijv. blu-rayspeler) aan.
• Zet het beeldscherm of de projector aan.
• Start de weergave.
Terugzetten (reset)
Houd om de zender of ontvanger op de werktoestand terug te zetten, de toets Reset 10
seconden lang ingedrukt.
LED-signalen
Led Betekenis
Status Deze LED geeft de status van de zender resp. ontvanger aan.
HDMI Deze LED brandt wanneer een HDMI-apparaat aangesloten is.
Power Deze LED brandt, wanneer de zender of ontvanger van stroom wordt voorzien.
Verhelpen van storingen
Geen beeld
• Zet alle apparaten aan.
• Controleer alle kabelverbindingen.
• Kies de juiste ingang op de tv.
• Gebruik hoogwaardige HDMI-kabels.
• Scheid de zender enige seconden van de stroomvoorziening.
HDMI-apparaat reageert niet op de IR-afstandsbediening
• Zet de infraroodzender en de infraroodontvanger op een andere plaats of zet ze in een
andere richting.
• Het product is niet compatibel met het gebruikte protocol voor infraroodoverdracht van de
infraroodafstandsbediening.
• Houd de toets van de infraroodafstandsbediening bij wijze van test langer ingedrukt dan
gewoonlijk.
Reiniging en onderhoud
• Koppel voor het schoon te maken het product los van de aangesloten apparaten en trek de
stekker van de netvoedingadapter uit het stopcontact.
• Er bevinden zich geen te onderhouden componenten binnenin het product. Open/demonteer
het daarom nooit.
• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische
producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.
Afvoer
Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.
Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke
bepalingen af.
Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming
van het milieu.
Technische gegevens
a) Zender/ontvanger
Bedrijfsspanning........................... 5 V/DC
Ondersteunde resolutie ................ max. 1080p @ 60 Hz
Geschikte netwerkkabel ............... Cat 5e/6, max. 120 m, RJ45-stekker
IR-frequentie................................. 38 – 56 kHz
Baud Rate..................................... max. 115200
Bedrijfscondities ........................... 0 tot +40 ºC, 5 – 90 % RV
Opslagcondities............................ -20 tot +60 ºC, 5 – 90 % RV
b) Netzteil
Ingangsspanning .......................... 100 – 240 V/AC, 50/60 Hz
Uitgangsspanning......................... 5 V/DC
Uitgangsstroom ............................ 2 A
