Speaka Professional 2348253 User manual

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine sachkundige Person, sollten Sie Zweifel in Bezug auf
die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
Vorsicht:
• Um eine Beschädigung der Komponenten zu vermeiden, versuchen Sie nicht,
den Artikel ohne Anleitung einer Fachkraft zu öffnen oder zu reparieren.
• Die Reichweite kann durch Umgebungsfaktoren und nahegelegene Störquellen
beeinträchtigt werden.
• Der richtige Gebrauch trägt dazu bei, die Lebensdauer des Produktes zu
verlängern.
b) Angeschlossene Geräte
Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte,
die an dieses Produkt angeschlossen sind.

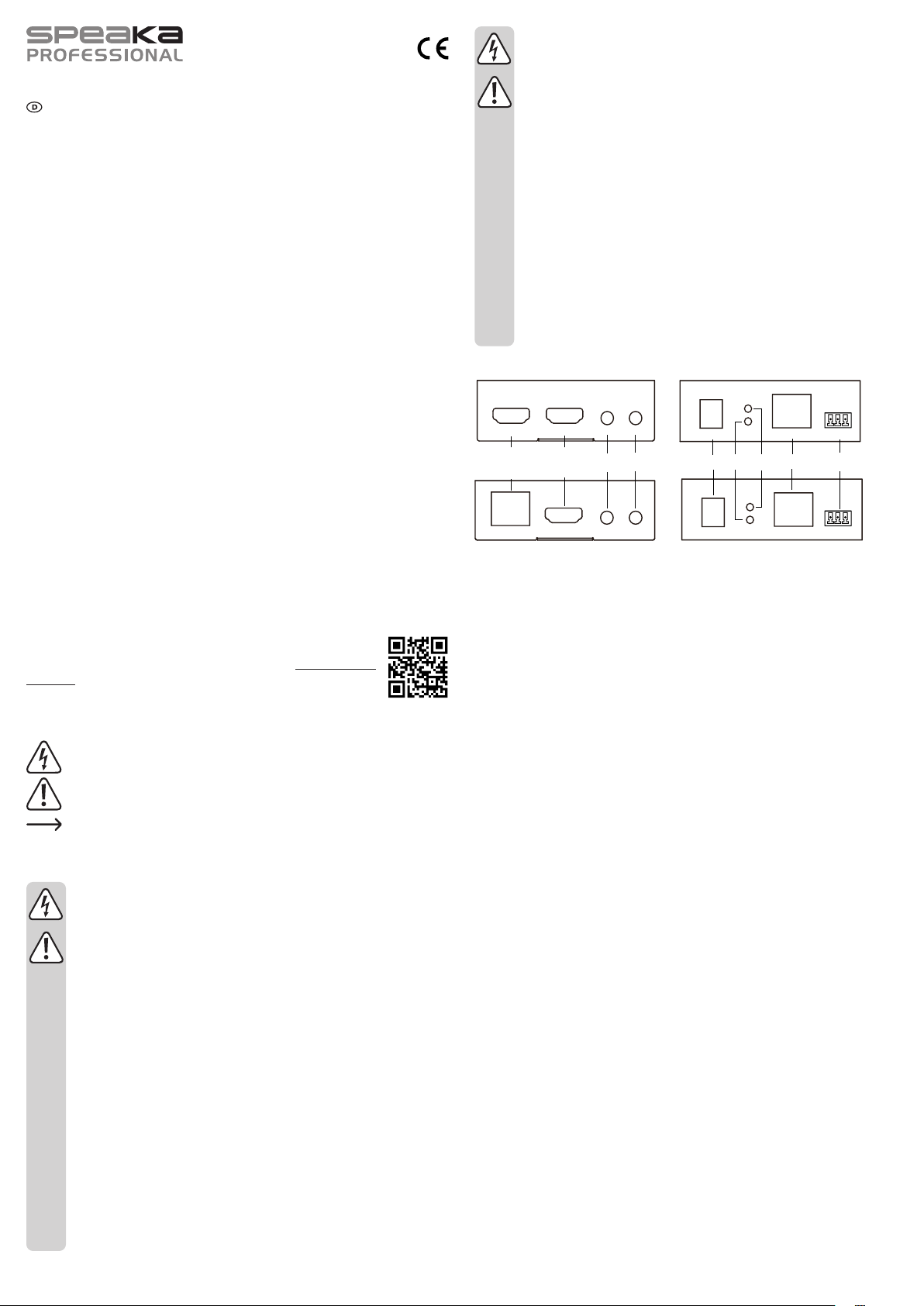

Bedienelemente
Loop Out HDMI In IR In IR Out
HDMI OutCAT Out IR In IR Out
DC/12V CAT RS232
Link
Power
DC/12V CAT RS232
Link
Power
1 2
356 7 8 9 10 11
4
1 Loop Out
Anschluss eines lokalen HDMI-Anzeigegeräts, z. B. Fernseher oder Projektor.
2 HDMI In
Anschluss eines HDMI-Quellgeräts, z. B. DVD-Player oder PS4.
3 CAT Out
Anschluss eines anderen Empfängers über ein Netzwerkkabel (CAT.6, 6a, 7).
4 HDMI Out
Anschluss eines Remote-HDMI-Anzeigegerät an, z. B. Fernseher oder Projektor.
5 IR In
Anschluss eines Breitband-IR-Empfängerkabels. Das IR-Signal wird an den IR-Ausgang
eines anderen Geräts gesendet.
6 IR Out
Anschluss an ein Breitband-IR-Blaster-Kabel. Das IR-Signal wird an den IR-Out-An-
schluss eines anderen Extenders gesendet.
7 DC/12 V
Stecken Sie das DC 12 V-Netzteil in den Extender und verbinden Sie das Netzteil mit
einer Steckdose. Der Extender unterstützt PoC, sodass entweder der Sender oder der
Empfänger über ein 12-V-Netzteil mit Strom versorgt werden kann.
8 LED-Betriebsanzeige
Diese leuchtet, wenn der Extender eingeschaltet ist.
9 Linke LED
Diese leuchtet, wenn die Loop Out- oder HDMI Out-Verbindung hergestellt wurde.
10 CAT
Anschluss eines Senders oder Empfängers über ein Netzwerkkabel (CAT.6, 6a, 7)
11 RS232
Durchleiten des RS232-Signals.
Bedienungsanleitung
HDMI-Extender (Verlängerung) über
Netzwerkkabel 60 m
Best.-Nr. 2348253
Bestimmungsgemäße Verwendung
Dieser HDMI-Extender überträgt 4k-Videos mit 60 Hz oder 1080p-Videos mit 60 Hz über ein
einzelnes Cat6-Ethernet-Kabel bis zu einer Entfernung von 60 m. Der Extender unterstützt
Power over Cable (PoC), eine bi-direktionale Breitband-IR-Verlängerung und einen Local
Loop-Ausgang.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht
im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich
die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Sender
• Empfänger
• Netzteil
• 8x Schraube
• 2x Phoenix-Stecker für RS232-
Kabelanschluss
• 4x L-förmige Standfüße
• 2x IR Ermitter
• 2x IR-Empfänger
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z.
B. Stromschlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur
Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.

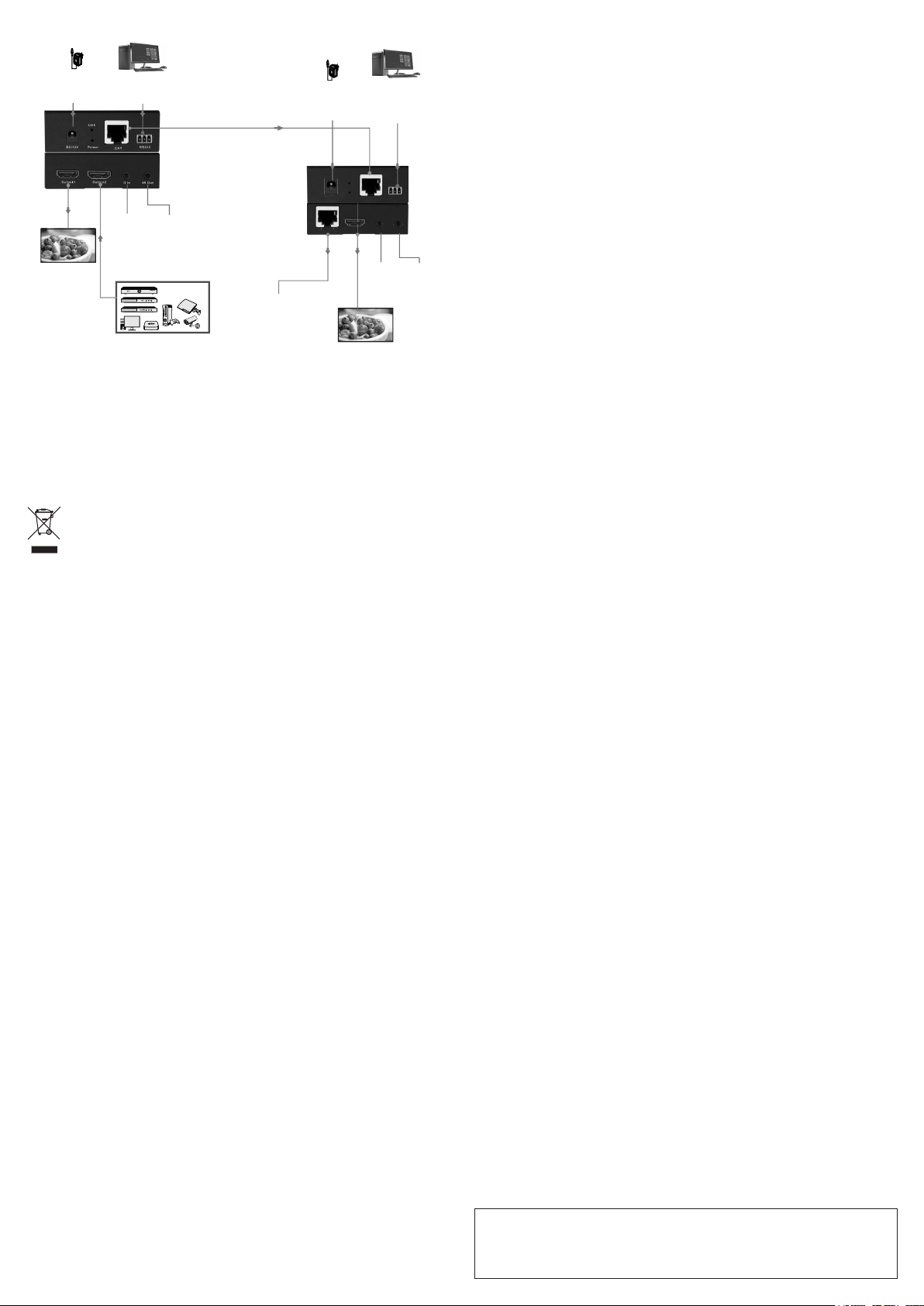

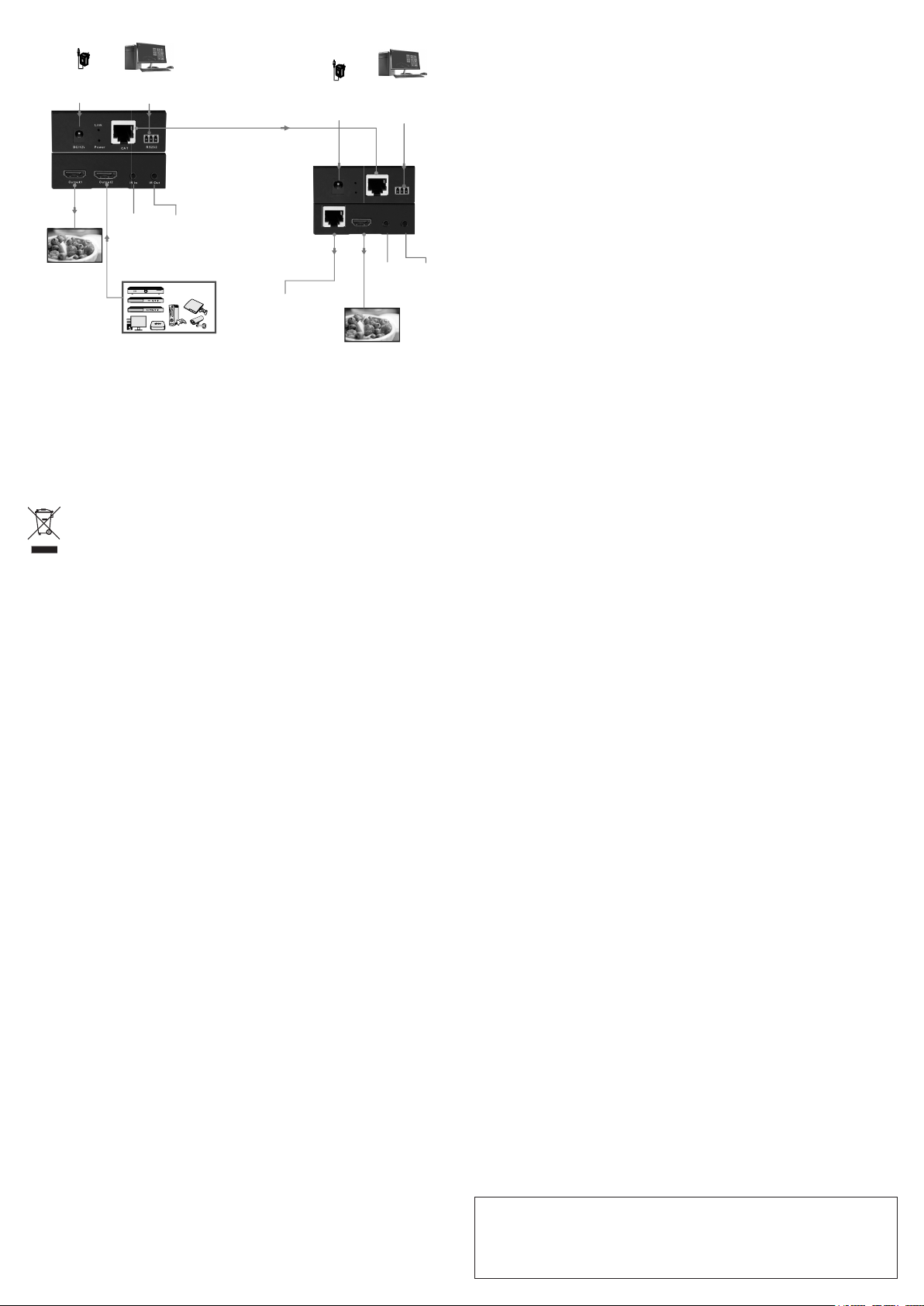

Anschlussschaltbild
Output1 Output 2 IR In I R Out
HDMI OutIR I n IR Out
DC/12VPower CAT InRS232
Link
CAT Out
TX
RX
HDMI Source
PS3,PC,STB,
Blu-ray DVD player etc
TV-4K@60 4:4:4
TV-4K@60 4:4:4
TV-4K@60 4:4:4
Cat. 6/6A/7-
Kabel
DC 12V
Stromeingang
Cat. 6/6A/7-Kabel
PC oder
Notebook
DC 12V
Stromeingang PC oder
Laptop
Anschluss an
einen anderen
Empfänger
HDMI Out
HDMI
Out
HDMI-Eingang
IR-
Empfänger
IR-
Blaster
IR-
Empfänger
IR-
Blaster
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lö-
sungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen
können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Eingangsspannung/-strom............ 100-240 V/AC, 50/60 Hz, max. 0,8 A
Ausgangsspannung-/strom........... DC 12 V, 2 A, 24 W
HDMI-Konformität......................... HDMI 2.0
HDCP-Konformität........................ HDCP 2.2/HDCP 1.4
Extender-Anschlüsse.................... RJ45-Eingang/-Ausgang, HDMI-Anschluss,
IR-Unterstützung 20 K- 60 KHz
Unterstützte Funktionen ............... HDR (High Dynamic Range), PoC (Power over Cable),
Bi-direktionales IR, Local Loop Output und Kaskadierung,
EDID-Mischung, komprimiertes Audio, unkomprimiertes
Audio
Art der Statusanzeige................... LED
Farbtiefe ....................................... 12-Bit
Unterstützte Videoformate............ 4K2K (60 Hz), 4K2K (30 Hz), 1080p, 1080i, 720p, 576p,
576i, 480p, 480i
Unterstützte Audioformate............ LPCM, DTS Digital, Dolby Digital (einschl. DTS-HD und
Dolby True HD)
Übertragungsrate.......................... Max. 18 Gbps
Reichweite des Extenders............ Max. 60 m
Betriebs-/Lagerbedingungen ........ 0 °C bis 40 °C (Betrieb)
-20 °C to +60 °C (Lagerung)
5-90 % relative Luftfeuchte (nicht kondensierend)
Abmessungen............................... 118 x 76 x 25 mm
Gewicht......................................... 403 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).Alle Rech-
te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung
in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2021 by Conrad Electronic SE. *2348253_v2_0521_02_DS_m_4L_(1)

Caution:
• To avoid damaging the components, do not attempt to open or repair the product
without professional guidance.
• The operating range may be affected by environmental factors and nearby
sources of interference.
• Proper use helps to prolong the lifespan of the product.
b) Connected devices
Also observe the safety and operating instructions of any other devices which are
connected to the product.

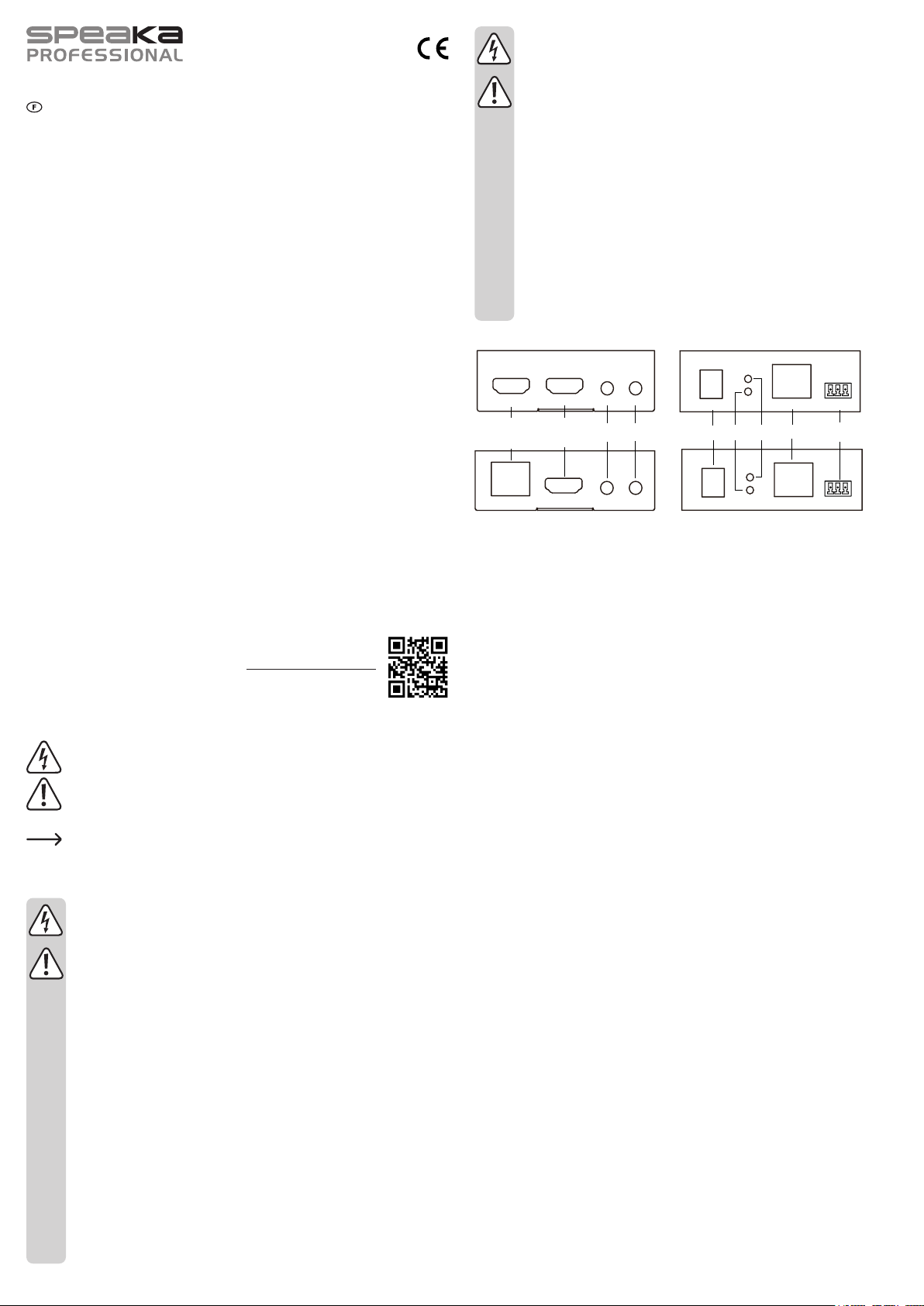

Operating elements
Loop Out HDMI In IR In IR Out
HDMI OutCAT Out IR In IR Out
DC/12V CAT RS232
Link
Power
DC/12V CAT RS232
Link
Power
1 2
356 7 8 9 10 11
4
1 Loop Out
Connect to a local HDMI display device, such as a TV or projector.
2 HDMI In
Connect to an HDMI source device, such as a DVD player or PS4.
3 CAT Out
Connect to another receiver over a network cable (CAT.6, 6a, 7).
4 HDMI Out
Connect to a Remote HDMI display device, such as a TV or projector.
5 IR In
Connect to a wideband IR Receiver cable. The IR signal will be sent to the IR Out port of
another unit.
6 IR Out
Connect to a wideband IR Blaster cable. The IR signal will be sent to the IR Out port of
another extender.
7 DC/12 V
Plug the DC 12 V power supply into the extender and connect the adapter to an AC outlet.
The extender supports PoC, allowing either the sender or receiver to be powered by a 12
V power adapter.
8 Power LED
This lights up when the extender is powered on.
9 Link LED
This lights up when the Loop Out or HDMI Out connection has been established.
10 CAT
Connect a sender or receiver over a network cable (CAT.6, 6a, 7)
11 RS232
Pass through the RS232 signal.

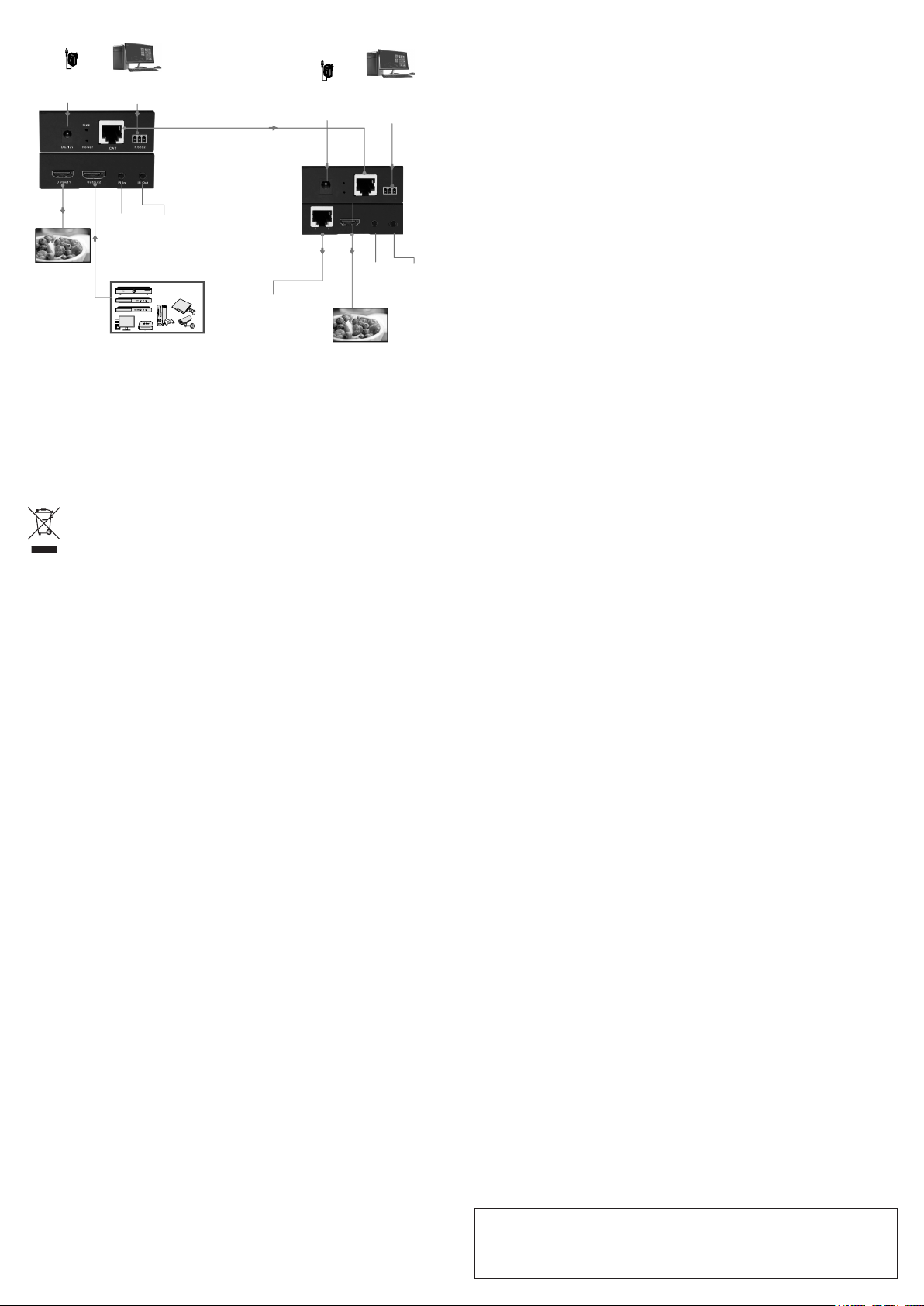

Connection diagram
Output1 Output 2 IR In I R Out
HDMI OutIR I n IR Out
DC/12VPower CAT InRS232
Link
CAT Out
TX
RX
HDMI Source
PS3,PC,STB,
Blu-ray DVD player etc
TV-4K@60 4:4:4
TV-4K@60 4:4:4
TV-4K@60 4:4:4
Cat. 6/6A/7
Cable
DC 12V
Power Input
Cat. 6/6A/7 Cable
PC or
Notebook
DC 12V
Power Input PC or
laptop
Connect to
another Receiver
HDMI Out
HDMI
Out
HDMI In
IR
Receiver
IR
Blaster
IR
Receiver IR
Blaster
Operating Instructions
HDMI extender (extension) via network cable 60 m
Item No. 2348253
Intended use
This HDMI extender transmits 4k@60 Hz or 1080p@60 Hz video over a single Cat6 Ethernet
cable up to a distance of 60 m. The extender supports Power over Cable (PoC), a bi-directional
wide-band IR extension and a Local Loop Output.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in
bathrooms, must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. If you
use the product for purposes other than those described, the product may be damaged. In
addition, improper use can result in short circuits, res, electric shocks or other hazards. Read
the instructions carefully and store them in a safe place. Make this product available to third
parties only together with its operating instructions.
This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Delivery content
• Transmitter
• Receiver
• Power adapter
• 8 x screws
• 2x Phoenix connectors for RS232 cable
termination
• 4x L-shaped feet
• 2x IR detectors
• 2x IR receivers
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or
scan the QR code shown. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in the triangle is used if there is a risk to your health,
e.g. due to an electric shock.
The symbol with the exclamation mark in the triangle is used to indicate important
information in these operating instructions. Always read this information carefully.
The arrow symbol indicates special information and advice on operation.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.
a) General information
• The device is not a toy. Keep it out of the reach of children and pets.
• Do not leave the packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the appliance from extreme temperatures, direct sunlight, strong jolts,
high humidity, moisture, ammable gases, steam, and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stresses.
• Please handle the product carefully. Jolts, impacts, or a fall, even from a low
height, can cause damage to the product.
• Consult an expert when in doubt about the operation, safety, or connection of
the appliance.
• Maintenance, modications, and repairs must only be completed by a technician
or an authorised repair centre.
• If you have questions that remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.

Care and cleaning
• Disconnect the product from the mains before cleaning.
• Do not use any aggressive cleaning agents, rubbing alcohol, or other chemical solutions as
they can cause damage to the housing and functioning of the product.
• Clean the product with a dry, bre-free cloth.
Disposal
Electronic devices are recyclable waste and must not be disposed of in household
waste. At the end of its service life, dispose of the product in accordance with
applicable regulatory guidelines.
You thus fulll your statutory obligations and contribute to the protection of the environment.
Technical data
Input voltage/current..................... 100-240 V AC, 50/60 Hz, Max. 0.8 A
Output voltage/current.................. DC 12 V, 2 A, 24 W
HDMI compliance ......................... HDMI 2.0
HDCP compliance ........................ HDCP 2.2/HDCP 1.4
Extender connectors..................... RJ45 input/output, HDMI port, IR supporting 20 K- 60 KHz
Supported features....................... HDR (High Dynamic Range), PoC (Power over Cable),
Bi-directional IR, Local Loop Output and cascading, EDID
mixing, compressed audio, uncompressed audio
Status display type ....................... LED
Colour depth................................. 12-bit
Supported video formats .............. 4K2K (60 Hz), 4K2K (30 Hz), 1080p, 1080i, 720p, 576p,
576i, 480p, 480i
Supported audio formats .............. LPCM, DTS Digital, Dolby Digital (including DTS-HD
and Dolby True HD)
Transfer rate................................. Max. 18 Gbps
Extender range............................. Max. 60 m
Operating/storage conditions........ 0 °C to 40 °C (operating)
-20 °C to +60 °C (storage)
5-90 % relative humidity (non-condensing)
Dimensions................................... 118 x 76 x 25 mm
Weight .......................................... 403 g
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in-
cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication
represent the technical status at the time of printing.
Copyright 2021 by Conrad Electronic SE. *2348253_v2_0521_02_DS_m_4L_(1)

• Manipulez le produit avec précaution. Les chocs, les impacts ou même une chute
d’une hauteur modérée peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le
raccordement de l’appareil.
• Toute manipulation d'entretien, d'ajustement ou de réparation doit impérativement
être conée à un professionnel ou à un centre de réparation agréé.
• Si des questions restent sans réponse après avoir lu ce mode d’emploi, contactez
notre service technique ou un autre technicien.
Attention :
• Pour éviter d’endommager les composants, ne tentez pas d’ouvrir ou de réparer
le produit sans l’aide d’un professionnel.
• La portée de fonctionnement peut être affectée négativement par des facteurs
liés à l’environnement d’utilisation et à des sources d’interférences à proximité.
• Une utilisation conforme contribue à prolonger la durée de vie du produit.
b) Appareils raccordés
Respectez également les informations concernant la sécurité et le mode d’emploi
pour les autres appareils connectés à ce produit.
Éléments de fonctionnement
Loop Out HDMI In IR In IR Out
HDMI OutCAT Out IR In IR Out
DC/12V CAT RS232
Link
Power
DC/12V CAT RS232
Link
Power
1 2
356 7 8 9 10 11
4
1 Loop Out (sortie Loop Out)
Connexion à un périphérique d'afchage HDMI local, tel qu’un téléviseur ou un projecteur.
2 HDMI In (entrée HDMI)
Connexion à un appareil HDMI source, tel qu’un lecteur DVD ou une PS4.
3 CAT Out (sortie CAT)
Connexion à un autre récepteur via un câble réseau (CAT.6, 6a, 7).
4 HDMI Out (sortie HDMI)
Connexion à un périphérique d'afchage HDMI distant, tel qu'un téléviseur ou un
projecteur.
5 IR In (entrée IR)
Connexion à un câble récepteur IR large bande. Le signal IR est transmis au port de
sortie IR d’une autre unité.
6 IR Out (sortie IR)
Connexion à un câble IR Blaster à large bande. Le signal IR est transmis au port de sortie
IR d’un autre prolongateur.
7 12 V/CC
Raccord de l’alimentation DC 12 V au prolongateur et branchement de l’adaptateur à une
prise secteur. Le prolongateur prend en charge la technologie PoC permettant à
l’émetteur ou au récepteur d’être alimenté par un adaptateur 12 V.
8 Power LED (LED de fonctionnement)
Ce voyant s'allume lorsque le prolongateur est allumé.
9 Link LED
Ce voyant s’allume lorsque la connexion à la sortie Loop Out ou HDMI a été établie.
10 CAT
Connexion d’un émetteur ou d'un récepteur via un câble réseau (CAT.6, 6a, 7)
11 RS232
Connexion via le signal RS232.
Mode d’emploi
Prolongateur HDMI (extension) via un câble
réseau de 60 m
N° de commande 2348253
Utilisation prévue
Ce prolongateur HDMI transmet des signaux vidéo 4k à 60 Hz ou 1080p à 60 Hz via un
seul câble Ethernet Cat6 jusqu'à une distance de 60 m. Le prolongateur prend en charge la
technologie Power over Cable (PoC), l’extension IR bi-directionnelle à large bande ainsi qu’une
sortie en boucle locale.
Il est uniquement destiné à une utilisation à l’intérieur. Ne l'utilisez pas à l’extérieur. Tout contact
avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.
Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du
produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites, cela risque
d’endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques
tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les
instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la
disposition de tiers qu’avec son mode d’emploi.
Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms
d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires
respectifs. Tous droits réservés.
HDMI est une marque déposée de HDMI Licensing L.L.C.
Contenu de l’emballage
• Émetteur
• Récepteur
• Bloc d’alimentation
• 8 vis
• 2 connecteurs Phoenix pour terminaison
de câble RS232
• 4 pieds en L
• 2 détecteurs IR
• 2 récepteurs IR
• Mode d’emploi
Mode d’emploi actualisé
Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads
ou scannez le code QR indiqué. Suivez les instructions gurant sur le site
Web.
Explication des symboles
Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé,
par ex. en raison d’une décharge électrique.
Le symbole avec le point d’exclamation dans un triangle sert à indiquer les
informations importantes présentes dans ce mode d’emploi. Veuillez lire ces
informations attentivement.
Le symbole de la èche indique des informations spéciques et des conseils
spéciaux pour le fonctionnement.
Consignes de sécurité
Lisez attentivement le mode d’emploi et respectez en particulier les consignes
de sécurité. Nous déclinons toute responsabilité en cas de dommages
corporels ou matériels résultant du non-respect des consignes de sécurité et
des informations relatives à la manipulation correcte contenues dans ce
manuel. De tels cas entraînent l’annulation de la garantie.
a) Informations générales
• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux
si des enfants le prennent pour un jouet.
• Gardez l’appareil à l’abri de températures extrêmes, de la lumière directe du soleil,
de secousses intenses, de l’humidité élevée, de l’eau, de gaz inammables, de
vapeurs et de solvants.
• N’exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de
l’utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne
peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée dans des conditions défavo-
rables ou
- a été transporté dans des conditions très rudes.

Schéma électrique
Output1 Output 2 IR In I R Out
HDMI OutIR I n IR Out
DC/12VPower CAT InRS232
Link
CAT Out
TX
RX
HDMI Source
PS3,PC,STB,
Blu-ray DVD player etc
TV-4K@60 4:4:4
TV-4K@60 4:4:4
TV-4K@60 4:4:4
Câble Cat.
6/6A/7
Entrée d’alimentation
DC 12 V
Câble Cat. 6/6A/7
PC ou ordinateur
portable
Entrée d’alimentation
DC 12 V PC ou
ordinateur
portable
Connexion à un
autre récepteur
HDMI Out
(sortie HDMI)
HDMI Out
(sortie
HDMI)
HDMI In (entrée HDMI)
Récepteur
IR
IR
Blaster
Récepteur
IR IR
Blaster
Entretien et nettoyage
• Avant le nettoyage, débranchez le produit de l’alimentation électrique.
• N’utilisez aucun produit de nettoyage agressif, d’alcool dénaturé ou toute autre solution
chimique, car ils peuvent endommager le boîtier et affecter le bon fonctionnement du pro-
duit.
• Nettoyez le produit à l'aide d'un chiffon sec non pelucheux.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
jetés dans les ordures ménagères. En n de vie, éliminez l’appareil conformément
aux dispositions légales en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l’environnement.
Caractéristiques techniques
Tension/courant d’entrée ..................... 100-240 V/AC, 50/60 Hz, max. 0,8 A
Tension/courant de sortie .................... 12 V/CC, 2 A, 24 W
Norme HDMI........................................ HDMI 2.0
Norme HDCP....................................... HDCP 2.2/HDCP 1.4
Connecteurs du prolongateur.............. Entrée/sortie RJ45, port HDMI, IR supportant 20 K-
60 KHz
Fonctions prises en charge ................. HDR (High Dynamic Range), PoC (Power over Cable),
IR bi-directionnel, sortie en boucle locale (Loop
Output) et mise en cascade, mixage EDID, audio
compressé, audio non compressé
Type d'afchage d'état......................... LED
Profondeur de couleur......................... 12 bits
Formats vidéo pris en charge.............. 4K2K (60 Hz), 4K2K (30 Hz), 1080p, 1080i, 720p,
576p, 576i, 480p, 480i
Formats audio pris en charge.............. LPCM, DTS Digital, Dolby Digital (y compris DTS-HD
et Dolby True HD)
Débit de transfert................................. Max 18 Gbps
Portée du prolongateur........................ Max. 60 m
Conditions d’utilisation/de stockage .... de 0 °C à 40 °C (fonctionnement)
de -20 °C à 60 °C (stockage)
5 à 90 % d’humidité relative (sans condensation)
Dimensions.......................................... 118 x 76 x 25 mm
Poids.................................................... 403 g
Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.
conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie,
microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par
écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment
de l'impression.
Copyright 2021 by Conrad Electronic SE. *2348253_v2_0521_02_DS_m_4L_(1)

• Behandel het product met zorg. Schokken, botsingen of zelfs een val van
beperkte hoogte kunnen het product beschadigen.
• Raadpleeg een expert als u vragen heeft over gebruik, veiligheid of aansluiting
van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door
een technicus of een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden
beantwoord, kunt u contact opnemen met onze technische dienst of ander
technisch personeel.
Let op:
• Om beschadiging van de componenten te voorkomen, mag u niet proberen het
product te openen of te repareren zonder professionele begeleiding.
• Het werkingsbereik kan worden beïnvloed door omgevingsfactoren en
nabijgelegen storingsbronnen.
• Een correct gebruik helpt de levensduur van het product te verlengen.
b) Aangesloten apparaten
Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het
product zijn aangesloten in acht.
Bedieningselementen
Loop Out HDMI In IR In IR Out
HDMI OutCAT Out IR In IR Out
DC/12V CAT RS232
Link
Power
DC/12V CAT RS232
Link
Power
1 2
356 7 8 9 10 11
4
1 Loop Out
Sluit hier een HDMI-apparaat op aan zoals een tv of projector.
2 HDMI In
Sluit hier een HDMI-bronapparaat aan zoals een dvd-speler of een spelcomputer.
3 CAT Out
Verbind met een andere ontvanger via een netwerkkabel (CAT.6, 6a, 7).
4 HDMI Out
Sluit hier een HDMI-apparaat op afstand aan, zoals een tv of projector.
5 IR In
Sluit hier een breedband IR-ontvanger aan. Het IR-signaal zal naar de IR Out-poort van
een ander apparaat gestuurd worden.
6 IR Out
Aansluiting voor de breedband IR-blasterkabel. Het IR-signaal zal naar de IR Out-poort
van een andere extender gestuurd worden.
7 DC/12 V
Steek de DC 12V-voeding in de extender en sluit de adapter aan op een stopcontact. De
extender ondersteunt PoC, waardoor zowel de zender als de ontvanger gevoed kunnen
worden door een 12V-voedingsadapter.
8 Aan-/uit-led
De indicator gaat branden als de extender wordt ingeschakeld.
9 Link led
Dit licht op wanneer de Loop Out of HDMI Out-verbinding tot stand is gebracht.
10 CAT
Verbind met een zender of ontvanger via een netwerkkabel (CAT.6, 6a, 7)
11 RS232
Doorgang RS232-signaal.
Gebruiksaanwijzing
HDMI extender (verlenging) via netwerkkabel 60 m
Bestelnr. 2348253
Beoogd gebruik
Deze HDMI-extender verzendt 4k@60 Hz of 1080p@60 Hz video via een enkele Cat6
Ethernet-kabel tot een afstand van 60 m. De extender ondersteunt Power-over-Cable (PoC),
een bidirectionele breedband IR-uitbreiding en een Local Loop Output.
Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact
met vocht, bijv. in de badkamer, moet absoluut worden vermeden.
Vanwege veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Het
product kan schade oplopen als het wordt gebruikt voor andere doeleinden dan hierboven
beschreven. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schok
of andere gevaren. Lees de gebruiksaanwijzing aandachtig door en bewaar deze op een
veilige plaats. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden
overhandigd.
Het product is voldoet aan de nationale en Europese wettelijke voorschriften. Alle bedrijfs- en
productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
HDMI is een geregistreerd handelsmerk van de HDMI Licensing L.L.C.
Omvang van de levering
• Zender
• Ontvanger
• Netvoedingsadapter
• 8x schroef
• 2x Phoenix-connector voor RS232-
kabelafsluiting
• 4x L-vormige voeten
• 2x IR-emitter
• 2x IR-ontvanger
• Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via www.conrad.com/
downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de
website.
Verklaring van de symbolen
Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw
gezondheid, bijv. door een elektrische schok.
Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke
informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd
aandachtig door.
Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.
Veiligheidsinstructies
Lees de gebruiksaanwijzing aandachtig door en neem vooral de
veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de
aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet
worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit
resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen
vervalt de aansprakelijkheid/garantie.
a) Algemene informatie
• Dit apparaat is geen speelgoed. Buiten het bereik van kinderen en huisdieren
houden.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor
kinderen gevaarlijk speelgoed worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.
• Stel het product niet bloot aan mechanische spanning.
• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf
en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan
niet langer worden gegarandeerd als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder slechte omstandigheden is opgeslagen
of
- onderhevig is geweest aan ernstige transportbelasting.

Verbindingsdiagram
Output1 Output 2 IR In I R Out
HDMI OutIR I n IR Out
DC/12VPower CAT InRS232
Link
CAT Out
TX
RX
HDMI Source
PS3,PC,STB,
Blu-ray DVD player etc
TV-4K@60 4:4:4
TV-4K@60 4:4:4
TV-4K@60 4:4:4
Cat. 6/6A/7
kabel
DC
12V-voedingsspanning
Cat. 6/6A/7 kabel
Pc of
notebook
DC 12V-
voedingsspanning Pc of
laptop
Verbind met
een andere
ontvanger
HDMI Out
HDMI
Out
HDMI In
IR-
ontvanger
IR-
blaster
IR-
ontvanger IR-
blaster
Onderhoud en reiniging
• Koppel het product vóór iedere reiniging los van de stroomvoorziening.
• Gebruik in geen geval agressieve schoonmaakmiddelen, reinigingsalcohol of andere che-
mische oplossingen omdat deze schade aan de behuizing of storingen kunnen veroorza-
ken.
• Reinig het product met een droog, pluisvrij doekje.
Verwijdering
Elektronische apparaten zijn herbruikbaar afval en horen niet bij het huisvuil. Als het
product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor
afvalverwerking inleveren.
Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming
van het milieu.
Technische gegevens
Ingangsspanning/-stroom............. 100-240 V AC, 50/60 Hz, Max. 0,8 A
Uitgangsspanning/-stroom............ DC 12 V, 2 A, 24 W
HDMI compliance ......................... HDMI 2.0
HDCP compliance ........................ HDCP 2.2/HDCP 1.4
Extender aansluitingen................. RJ45 ingang/uitgang, HDMI-poort, IR ondersteuning
20 K- 60 KHz
Functies........................................ HDR (High Dynamic Range), PoC (Power over Cable),
Bi-directional IR, Local Loop Output en cascading,
EDID-mixing, gecomprimeerd audio, ongecomprimeerd
audio
Type statusdisplay........................ Led
Kleurdiepte ................................... 12-bit
Ondersteunde videosignalen........ 4K2K (60 Hz), 4K2K (30 Hz), 1080p, 1080i, 720p, 576p,
576i, 480p, 480i
Ondersteunde audiosignalen........ LPCM, DTS Digital, Dolby Digital (inclusief DTS-HD en
Dolby True HD)
Overdrachtssnelheid..................... Max. 18 Gbps
Bereik van de extender................. Max. 60 m
Bedrijfs-/opslagcondities............... 0 °C tot 40 °C (gebruik)
-20 °C tot +60 °C (opslag)
5 % tot 90 % relatieve luchtvochtigheid
(niet condenserend)
Afmetingen ................................... 118 x 76 x 25 mm
Gewicht......................................... 403 g
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,
vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverlming of de regis-
tratie in elektronische gegevensverwerkingssystemen vereist een voorafgaande schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
Copyright 2021 by Conrad Electronic SE. *2348253_v2_0521_02_DS_m_4L_(1)
