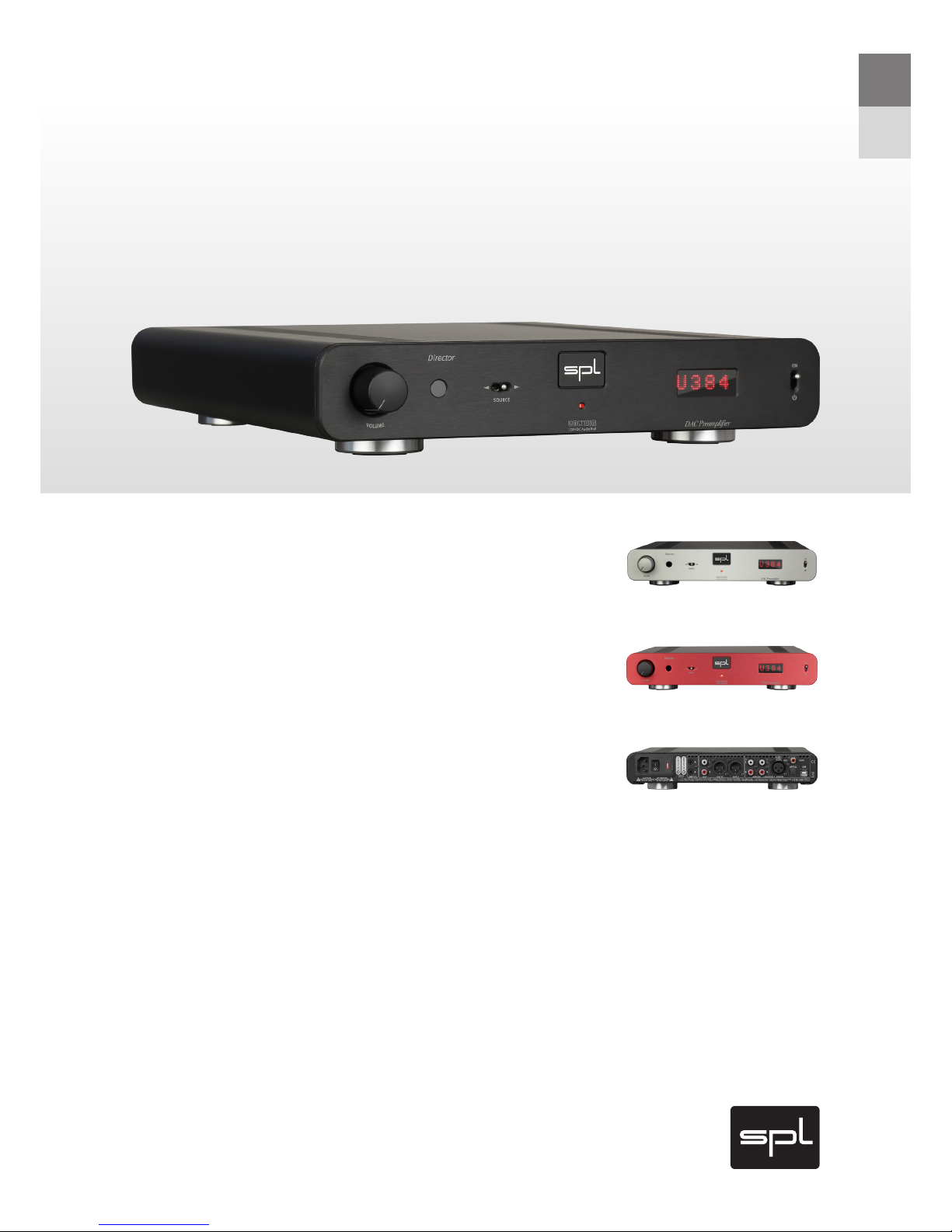

SPL Director User manual

Professional Fidelity
Mastering Grade Listening
Director – Quickstart
DA Converter and Preamplifier
User manual and additional information:
director.spl.info.
EN
DE

Director – Quickstart Director – Quickstart
 
RISK OF ELE CTRIC SH OCK
DO NOT OPE N
CAUTION
RISQUEDE CHOC ÉLECT RIQUE
NE PAS OUVRIR
ATTENTION
USB
AES
OPTICAL
COAX
IR
L
R
L
R
L
12
ANALOG < SOURCES > DIGITAL
1 ON: RCA D irect Out
2 ON: XLR D irect Out 5 ON: Ref +15dB 6 ON: Ref +18dB
3 ON: Zero f lag auto- mute enabled
4 ON: RCA I n -10dBV to 0dBuON BOTTOM SIDE:
DIP SWITCHES
Made in
Germany
OUT OUT R OUT L
R
B
A
Voltage S election: 1 . Remove Fuse Hol der
2. Exch ange Fuses 3. F lip Over 4. Reinstall
~115 V AC/~230 V AC, 50 Hz/60 Hz, P ma x. 45 W
Fuses: 2 30 V: T 500mA L 250V, 115 V: T 1 A L 250V
AMP CTL
IR
PGM IR PGM
SOURCE
VOLUME
Refer to
Manual
VOLTAiR
120V DC Audi o Rail
V
O
L
U
M
E
ON
DAC Preamplifier
Director
SOURCE
Start up
Read the security advices on page !
Make sure that the selected mains voltage of the Director is according to the
mains voltage of your region.
Make sure that the mains switch on the rear of the Director is set to O
(O=O/On = I).
The standby switch on the front panel has to be set to .
Connect the supplied power cord to the director and to an appropriate mains
socket outlet.
If the supplied power cord does not match your mains socket outlet, please contact your dealer.
Turn o all devices you wish to connect to the Director.
Connect the outputs of your analog sources (e.g. CD Player, Phonos) to the
analog inputs of the Director. Please use appropriate audio cables (RCA).
Audio cables not included in the scope of delivery.
Connect the outputs of your digital sources (e.g. Mac, PC or CD Player) to the
digital inputs of the Director. Please use appropiate audio cables (AES, USB,
coaxial, optical).
Digital audio cables not included in the scope of delivery.
For Windows® computers download the latest driver from director.spl.info under the “Driver” tab and have it
installed. Macs, iPhones and iPads do not require a driver since the USB port is Apple-Class compliant.
Connect audio cables (XLR, RCA) between Director and a following amplier.
Audio cables not included in the scope of delivery.
If you own a SPL Performer s power amplier you can connect the AMP CTL
of the Director with a mono mini jack cable to the AMP CTL of the Performer
s to switch both units between standby and operation together.
Mono mini jack cable not included in the scope of delivery.
1
2
3
4
5
6
7
8
9
10

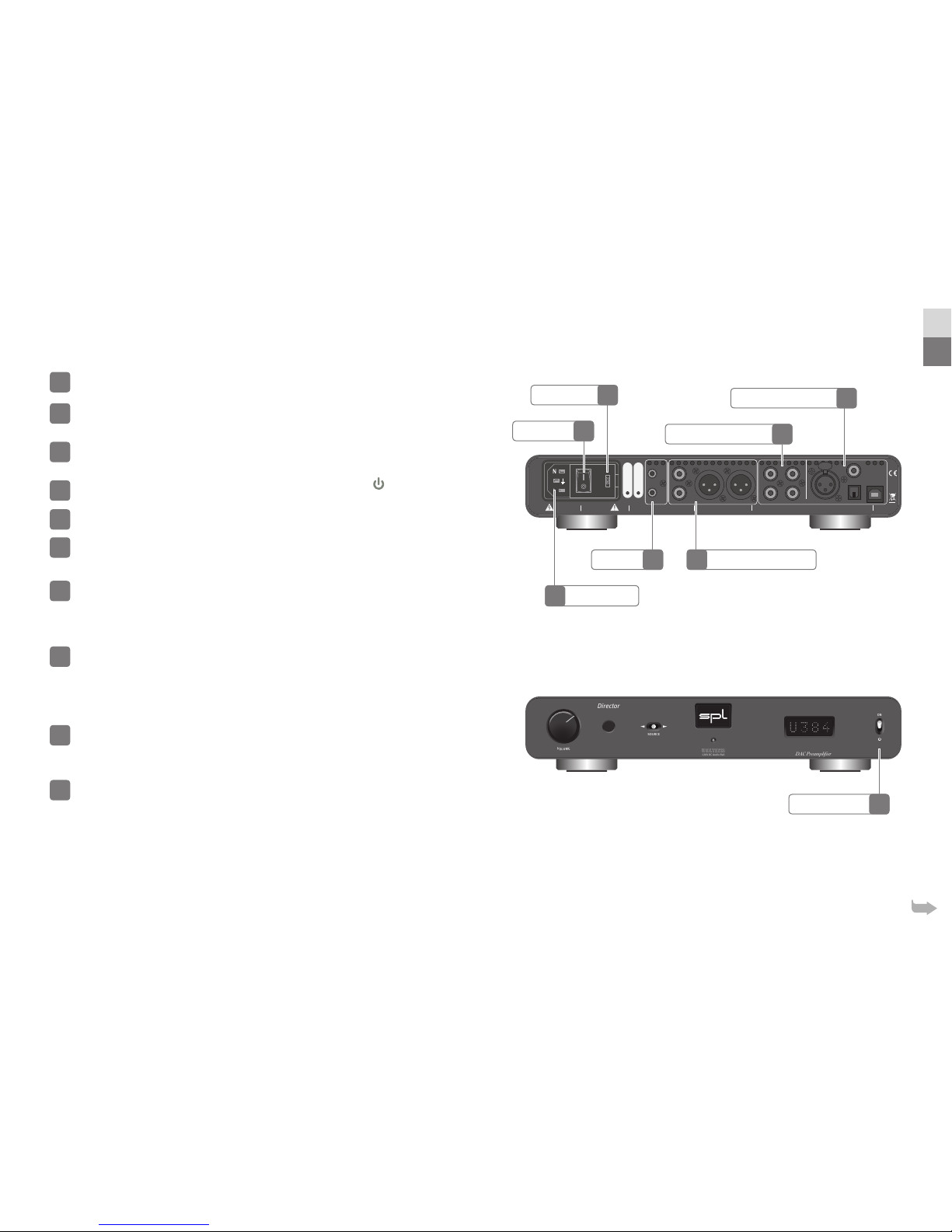

Analog Audio Inputs
Digital Audio Inputs
Standby Switch
Mains Voltage
Mains Switch
Analog Audio OutputsAMP CTL
Mains Connector
7
8
4
2
3
910
EN
DE
5

Director – Quickstart Director – Quickstart
 
VOLTAiR
120V DC Audi o Rail
V
O
L
U
M
E
ON
DAC Preamplifier
Director
SOURCE
RISK OF ELE CTRIC SH OCK
DO NOT OPE N
CAUTION
RISQUEDE CHOC ÉLECT RIQUE
NE PAS OUVRIR
ATTENTION
USB
AES
OPTICAL
COAX
IR
L
R
L
R
L
12
ANALOG < SOURCES > DIGITAL
1 ON: RCA D irect Out
2 ON: XLR D irect Out 5 ON: Ref +15dB 6 ON: Ref +18dB
3 ON: Zero f lag auto- mute enabled
4 ON: RCA I n -10dBV to 0dBuON BOTTOM SIDE:
DIP SWITCHES
Made in
Germany
OUT OUT R OUT L
R
B
A
Voltage S election: 1 . Remove Fuse Hol der
2. Exch ange Fuses 3. F lip Over 4. Reinstall
~115 V AC/~230 V AC, 50 Hz/60 Hz, P ma x. 45 W
Fuses: 2 30 V: T 500mA L 250V, 115 V: T 1 A L 250V
AMP CTL
IR
PGM IR PGM
SOURCE
VOLUME
Refer to
Manual
Power up
Turn down the volume of the Director.
Switch on mains switch on the back of the Director (On = I).
Power LED is dimly lit.
Operation
Switch the Director from standby into operation by setting the standby switch to
ON.
Power LED now lights up brightly.
Standby
Switch the Director in standby mode by setting the standby switch to
(= Standby).
Power LED is dimly lit.
Power down
Turn down the volume of the Director.
Switch o mains switch on the rear of the Director (O = O).
Power LED no longer lights up.
Source selection
Choose a source by using the SOURCE switch.
By using the SOURCE switch you can choose the next source when pushing
to the right. If you push the SOURCE switch to the le, the previous source is
chosen.
USB OPTI (optical) COAX IN  (Analog )AES IN  (Analog )
12
13
14
15
16
17
18
Source Selection
Standby Switch
Power LED
Mains Switch
Volume
18
1514
15 17
1413
13 17
12 16
EN
DE

Director – Quickstart Director – Quickstart
 
RISK OF ELE CTRIC SH OCK
DO NOT OPE N
CAUTION
RISQUEDE CHOC ÉLECT RIQUE
NE PAS OUVRIR
ATTENTION
USB
AES
OPTICAL
COAX
IR
L
R
L
R
L
12
ANALOG < SOURCES > DIGITAL
1 ON: RCA D irect Out
2 ON: XLR D irect Out 5 ON: Ref +15dB 6 ON: Ref +18dB
3 ON: Zero f lag auto- mute enabled
4 ON: RCA I n -10dBV to 0dBuON BOTTOM SIDE:
DIP SWITCHES
Made in
Germany
OUT OUT R OUT L
R
B
A
Voltage S election: 1 . Remove Fuse Hol der
2. Exch ange Fuses 3. F lip Over 4. Reinstall
~115 V AC/~230 V AC, 50 Hz/60 Hz, P ma x. 45 W
Fuses: 2 30 V: T 500mA L 250V, 115 V: T 1 A L 250V
AMP CTL
IR
PGM IR PGM
SOURCE
VOLUME
Refer to
Manual
VOLTAiR
120V DC Audi o Rail
V
O
L
U
M
E
ON
DAC Preamplifier
Director
SOURCE
Learn IR remote control
Volume
The volume potentiometer of the Director is motorized and can be operated
by any infrared (IR) remote control. Press the IR PGM VOLUME button (infrared
programmable volume).
Power LED now lights up brighter.
Point your remote control towards the IR receiver and push the button you wish
to use to lower the volume. The Power LED lights up once per push. Press the
same button repeatedly until the Power LED lights up three times within a short
interval – programming of this button is then completed.
Point your remote control towards the IR receiver and push the button you wish
to use to increase the volume. The Power LED lights up once per push. Press
the same button repeatedly until the Power LED lights up three times within a
short interval – programming of this button is then completed.
Learn mode ends automatically aer the second button is learned.
Source selection
The source selection of the Director can be operated by any remote control.
Press the IR PGM SOURCE button (infrared programmable source selection).
Power LED now lights up brighter.
Point your remote control towards the IR receiver and push the button you wish
to use to switch to the previous source. The Power LED lights up once per push.
Press the same button repeatedly until the Power LED lights up three times
within a short interval – programming of this button is then completed.
Point your remote control towards the IR receiver and push the button you wish
to use to switch to the next source. The Power LED lights up once per push.
Press the same button repeatedly until the Power LED lights up three times
within a short interval – programming of this button is then completed.
Learn mode ends automatically aer the second button is learned.
19
20
21
22
23
24
IR PGM Source Selection
IR PGM Volume
IR Receiver
Power LED
22
19
20 2321 24
21 24
20 23
19 22
EN
DE

Director – Quickstart Director – Quickstart
 

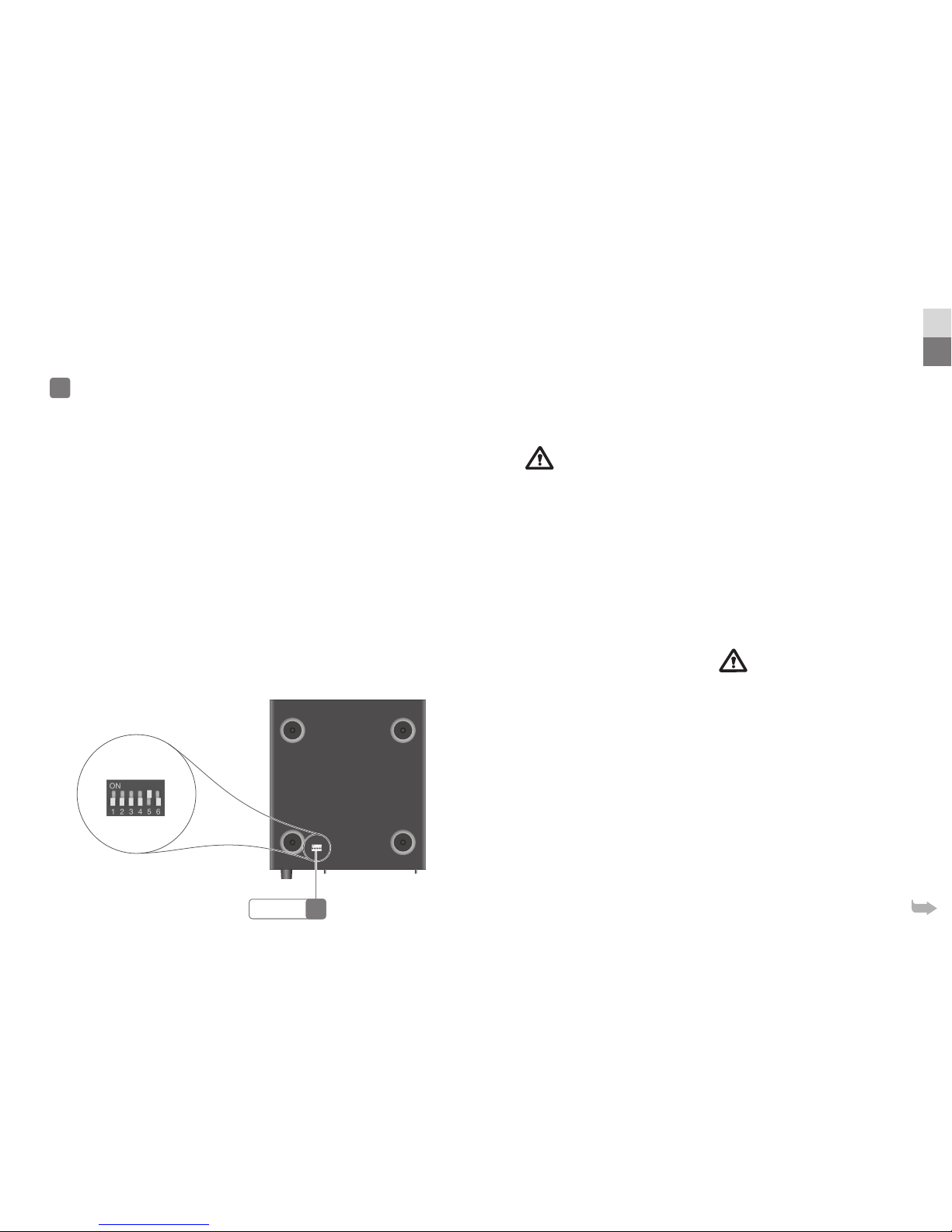

DIP switches
By using the DIP switches on the bottom of the unit the following settings can
be chosen:
DIP switch : ON = The signal of the selected source is passed directly to the
RCA output without volume control (Slave Thru).
DIP switch : ON = The signal of the selected source is passed directly to the XLR
output without volume control (Slave Thru).
DIP switch : ON = If there is no signal at the digital input (digital ) the outputs
are muted.
Relay clicking audible.
DIP switch : ON = The RCA input  is boosted from - dBV (HiFi level) to dBu
(studio level).
You can calibrate the output of the DA converter with DIP switches  and .
DIP switch : ON (Factory setting) = At  dBfs at the digital input, + dBu are
outputted from the DA converter.
DIP switch : ON = At  dBfs at the digital input, + dBu are outputted from the
DA converter.
When DIP switches  and  are o, the output level is + dBu at  dBfs.
25
Factory settings
DIP Switches 25
Security Advices
Before starting up the device:
• Read thoroughly and follow the security advices.
• Read thoroughly and follow the Quickstart.
• Observe all warning instructions on the device.
• Please keep the user manual as well as the security
advices in a safe place for future reference.
Warning
Always follow the security advices listed below to avoid
serious injuries or even deadly accidents due to electric
shocks, short circuit, re or other dangers. The following
are examples of such risks and do not represent an
exhaustive list:
Power supply/Power cord
Do not place the power cord near heat sources such
as heaters or radiators and do not excessively bend or
otherwise damage the cord, do not place heavy objects
on it, or place it in a position where anyone could walk
on, trip over, or roll anything over it.
Only use the voltage indicated on the device.
Only use the supplied power cord/plug.
If you intend to use the device in an area other than in
the one you purchased it, the included power cord may
not be compatible. In this case please contact your
dealer.
Be sure to connect the device to an appropriate mains
socket outlet with a protective grounding connection.
Improper grounding can cause electrical shock.
Do not open
This device contains no user-serviceable parts. Do not
open the device or attempt to disassemble the internal
parts or modify them in any way. If it should appear to be
malfunctioning, turn o the power immediately, unplug
the power cord from the mains socket outlet and have it
inspected by a qualied professional.
Water warning
Do not expose the device to rain, or use it near water
or in damp or wet conditions, or place anything on it
(such as vases, bottles or glasses) containing liquids
which might spill into any openings. If any liquid such as
water seeps into the device, turn o the power immedi-
ately and unplug the power cord from the mains socket
outlet. Then have the device inspected by a qualied
professional.
Never insert or remove an electric plug with wet hands.
Fire warning
Do not put burning items, such as candles, on the unit.
A burning item may fall over and cause a re.
Lightning
Before thunderstorms or other severe weather, discon-
nect the device from the mains socket outlet; do not
do this during a storm in order to avoid life threatening
lightning strikes. Similarly, disconnect all the power
connections of other devices, antenna and phone/
network cables which may be interconnected so that no
damage results from such secondary connections.
If you notice any abnormality
When one of the following problems occur, immediately
turn o the power switch and disconnect the electric
plug from the mains socket outlet. Then have the device
inspected by a qualied professional.
• The power cord or plug gets frayed or damaged.
• The device emits unusual smells or smoke.
• An object has fallen into the unit.
• There is a sudden loss of sound during the use of the
the device.
Caution
Always follow the basic precautions listed below to
avoid the possibility of physical injury to you or others,
or damage to the device or other property. These
precautions include, but are not limited to, the following:
Power supply/Power cord
When removing the electric plug from the device or an
mains socket outlet, always pull on the plug itself and
not the cord. Pulling the cord may damage it.
Unplug the device from the mains socket outlet when
the device is not used for a while.
Location
Do not place the device in an unstable position where it
might accidentally fall over.
Do not block the vents. This device has ventilation holes
to prevent the internal temperature from rising too
high. In particular, do not place the device on its side
or upside down. Inadequate ventilation can result in
overheating, possibly causing damage to the device or
even re.
Do not place the device in a location where it may come
into contact with corrosive gases or salty air. This may
result in malfunction.
Before moving the device, remove all connected cables.
When setting up the device, make sure that the mains
socket outlet you are using is easily accessible. If some
trouble or malfunction occurs, immediately turn o the
power switch and disconnect the plug from the mains
socket outlet. Even when the power switch is turned o,
electricity is still flowing to the product at a minimum
rate. When you are not using the device for a long time,
make sure to unplug the power cord from the wall mains
socket outlet.
EN
DE

Director – Quickstart

Professional Fidelity
Mastering Grade Listening
© 2016 SPL electronics GmbH | www.spl.info
Connections
Before connecting the device to other devices, power
down all devices. Before power on or o the devices, set
all volume levels to minimum.
Only use appropriate cables to connect the device with
other devices. Make sure that the cables you use are
intact and comply with the electrical specications of
the connection. Other connections can lead to health
risks and damage the equipment.
Handling
Operate the controls and switches only as described in
the manual. Incorrect adjustments outside safe para-
meters can lead to damage. Never use excessive force
on the switches or controls.
Do not insert your ngers or hands in any gaps or open-
ings of the device.
Avoid inserting or dropping foreign objects (paper,
plastic, metal, etc.) into any gaps or openings of the
device. If this happens, power down immediately and
unplug the power cord from the mains socket outlet.
Then have the device inspected by a qualied profes-
sional.
Do not expose the device to excessive dust or vibrations
or extreme cold or heat (such as direct sunlight, near a
heater or in a car during the day) to prevent the possi-
bility of causing damage to the housing, the internal
components or unstable operation.
If the ambient temperature of the device suddenly
changes, condensation can occur (if for example the
device is relocated or is aected by a heater or air condi-
tioning).
Using the device while condensation is present may
result in malfunction. Do not power on the device for a
few hours until the condensation is gone. Only then it is
safe to power on.
Cleaning
Disconnect the device from your mains socket outlet
before cleaning.
Do not use any solvents, as these can damage the
chassis nish. Use a dry cloth, if necessary, with an
acid-free cleaning oil.
Disclaimer
Windows®is a registered trademark of Microso®
Corporation in the United States and other countries.
Apple, Mac and Macintosh are trademarks of Apple Inc.,
registered in the U.S. and other countries.
The company names and product names in this manual
are the trademarks or registered trademarks of their
respective companies.
SPL and the SPL Logo are registered trademarks of SPL
electronics GmbH.
SPL cannot be held responsible for damage caused by
improper use or modication of the device or data that
is lost or destroyed.
Notes on Environmental Protection
At the end of its operating life, this product
must not be disposed with regular household
waste but must be returned to a collection
point for the recycling of electrical and elec-
tronic equipment.
The wheelie bin symbol on the product, user manual
and packaging indicates that.
For proper treatment, recovery and recycling of old
products, please take them to applicable collection
points in accordance with your national legislation and
the Directives 2012/19/EU.
The materials can be reused in accordance with their
markings. Through reuse, recycling of raw materials, or
other forms of recycling of old products, you are making
an important contribution to the protection of our envi-
ronment.
Your local administrative oce can advise you of the
responsible waste disposal point.
This directive only applies to countries inside the EU.
If you wish to discard devices outside the EU, please
contact your local authorities or dealer and ask for the
correct method of disposal.
WEEE-Reg-No.:   
Director – Quickstart
DA-Wandler und Vorverstärker
Bedienungsanleitung und weitere
Informationen: director.spl.info.
EN
DE

Director – Quickstart Director – Quickstart
 
RISK OF ELE CTRIC SH OCK
DO NOT OPE N
CAUTION
RISQUEDE CHOC ÉLECT RIQUE
NE PAS OUVRIR
ATTENTION
USB
AES
OPTICAL
COAX
IR
L
R
L
R
L
12
ANALOG < SOURCES > DIGITAL
1 ON: RCA D irect Out
2 ON: XLR D irect Out 5 ON: Ref +15dB 6 ON: Ref +18dB
3 ON: Zero f lag auto- mute enabled
4 ON: RCA I n -10dBV to 0dBuON BOTTOM SIDE:
DIP SWITCHES
Made in
Germany
OUT OUT R OUT L
R
B
A
Voltage S election: 1 . Remove Fuse Hol der
2. Exch ange Fuses 3. F lip Over 4. Reinstall
~115 V AC/~230 V AC, 50 Hz/60 Hz, P ma x. 45 W
Fuses: 2 30 V: T 500mA L 250V, 115 V: T 1 A L 250V
AMP CTL
IR
PGM IR PGM
SOURCE
VOLUME
Refer to
Manual
VOLTAiR
120V DC Audi o Rail
V
O
L
U
M
E
ON
DAC Preamplifier
Director
SOURCE
Inbetriebnahme
Lesen Sie die Sicherheitshinweise auf Seite .
Stellen Sie sicher, dass die eingestellte Netzspannung des Director mit der
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des Director in
der Aus-Stellung bendet (Aus = O / Ein = I).
Der Stand-By-Schalter auf der Vorderseite muss sich in der Stellung benden.
Schließen Sie das mitgelieferte Netzkabel am Director und an eine Steckdose an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
Schalten Sie alle Geräte aus, die Sie am Director anschließen wollen.
Stellen Sie eine Verbindung von den Ausgängen Ihrer analogen Quellen (z.B.
CD-Player, Phonos) zu den analogen Eingängen des Director mit geeigneten
Audiokabeln (Cinch) her.
Audiokabel nicht im Lieferumfang enthalten.
Stellen Sie eine Verbindung von den Ausgängen Ihrer digitalen Quellen (z.B.
Mac oder PC, CD-Player) zu den digitalen Eingängen des Director mit geeigneten
digitalen Audiokabeln (AES, USB, coaxial, optisch) her.
Digitale Audiokabel nicht im Lieferumfang enthalten.
Für den Betrieb an Windows®-Computern laden Sie bitte den aktuellen Treiber auf der Seite director.spl.info unter
dem Reiter „Treiber“ und installieren ihn. Da der USB-Anschluss Apple Class-konform ist, benötigen Macs, iPhones
und iPads keine zusätzlichen Treiber.
Schließen Sie Audiokabel (XLR, Cinch) zwischen Director und einem nachfol-
genden Verstärker an.
Audiokabel nicht im Lieferumfang enthalten.
Wenn Sie eine SPL Performer s-Endstufe besitzen, können Sie ein Mono-Mi-
niklinken-Kabel am AMP CTL-Anschluss (Amplier Control) zwischen Ihrem
Director und dem Performer s anschließen, um die Endstufe zusammen mit
dem Director zwischen Betrieb und Stand-By zu schalten.
Mono-Miniklinken-Kabel nicht im Lieferumfang enthalten.
1
2
3
4
5
6
7
8
9
10
Analoge Audio-Eingänge
Digitale Audio-Eingänge
Stand-By-Schalter
Netzspannung
Netzschalter
Analoge Audio-AusgängeAMP CTL
Netzanschluss
7
8
4
2
3
910
EN
DE
5

Director – Quickstart Director – Quickstart
 
VOLTAiR
120V DC Audi o Rail
V
O
L
U
M
E
ON
DAC Preamplifier
Director
SOURCE
RISK OF ELE CTRIC SH OCK
DO NOT OPE N
CAUTION
RISQUEDE CHOC ÉLECT RIQUE
NE PAS OUVRIR
ATTENTION
USB
AES
OPTICAL
COAX
IR
L
R
L
R
L
12
ANALOG < SOURCES > DIGITAL
1 ON: RCA D irect Out
2 ON: XLR D irect Out 5 ON: Ref +15dB 6 ON: Ref +18dB
3 ON: Zero f lag auto- mute enabled
4 ON: RCA I n -10dBV to 0dBuON BOTTOM SIDE:
DIP SWITCHES
Made in
Germany
OUT OUT R OUT L
R
B
A
Voltage S election: 1 . Remove Fuse Hol der
2. Exch ange Fuses 3. F lip Over 4. Reinstall
~115 V AC/~230 V AC, 50 Hz/60 Hz, P ma x. 45 W
Fuses: 2 30 V: T 500mA L 250V, 115 V: T 1 A L 250V
AMP CTL
IR
PGM IR PGM
SOURCE
VOLUME
Refer to
Manual
Einschalten
Regeln Sie die Lautstärke des Director herunter.
Schalten Sie den Netzschalter auf der Rückseite des Director ein (Ein = I).
Die Power-LED leuchtet nun schwach.
Betrieb
Schalten Sie den Director mit dem Stand-By-Schalter aus dem Stand-By-Modus
in den Betrieb (ON = Betrieb).
Die Power-LED leuchtet nun stark.
Stand-By
Schalten Sie den Director mit dem Stand-By-Schalter in den Stand-By-Modus
(= Stand-By).
Die Power-LED leuchtet nun schwach.
Ausschalten
Regeln Sie die Lautstärke des Director herunter.
Schalten Sie den Netzschalter auf der Rückseite des Director aus (Aus = O).
Die Power-LED leuchtet nun nicht mehr.
Quellenwahl
Wählen Sie mit dem SOURCE-Schalter eine Eingangsquelle.
Mit dem SOURCE-Schalter können Sie die nächste Quelle wählen, wenn Sie ihn
nach rechts drücken. Wenn Sie den SOURCE-Schalter nach links drücken, wird
die vorherige Quelle gewählt.
USB OPTI (optisch) COAX IN  (Analog )AES IN  (Analog )
12
13
14
15
16
17
18
Quellenwahl
Stand-By-Schalter
Power-LED
Netzschalter
Lautstärkeregler
18
1514
15 17
1413
13 17
12 16
EN
DE

Director – Quickstart Director – Quickstart
 
RISK OF ELE CTRIC SH OCK
DO NOT OPE N
CAUTION
RISQUEDE CHOC ÉLECT RIQUE
NE PAS OUVRIR
ATTENTION
USB
AES
OPTICAL
COAX
IR
L
R
L
R
L
12
ANALOG < SOURCES > DIGITAL
1 ON: RCA D irect Out
2 ON: XLR D irect Out 5 ON: Ref +15dB 6 ON: Ref +18dB
3 ON: Zero f lag auto- mute enabled
4 ON: RCA I n -10dBV to 0dBuON BOTTOM SIDE:
DIP SWITCHES
Made in
Germany
OUT OUT R OUT L
R
B
A
Voltage S election: 1 . Remove Fuse Hol der
2. Exch ange Fuses 3. F lip Over 4. Reinstall
~115 V AC/~230 V AC, 50 Hz/60 Hz, P ma x. 45 W
Fuses: 2 30 V: T 500mA L 250V, 115 V: T 1 A L 250V
AMP CTL
IR
PGM IR PGM
SOURCE
VOLUME
Refer to
Manual
VOLTAiR
120V DC Audi o Rail
V
O
L
U
M
E
ON
DAC Preamplifier
Director
SOURCE
IR-Fernbedienung anlernen
Lautstärke
Das Lautstärkepotentiometer des Director ist motorisiert und kann mit jeder
IR-Fernbedienung geregelt werden. Drücken Sie den IR PGM VOLUME-Taster
(infrarot programmierbare Lautstärke).
Die Power-LED leuchtet nun heller.
Richten Sie Ihre Fernbedienung auf den IR-Empfänger und drücken Sie die
Taste, die Sie für die Lautstärkeverringerung vorgesehen haben. Die Power-LED
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so o, bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Richten Sie Ihre Fernbedienung auf den IR-Empfänger und drücken Sie die
Taste, die Sie für die Lautstärkeerhöhung vorgesehen haben. Die Power-LED
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so o, bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Der Lernmodus wird automatisch beendet, nachdem die zweite Taste erlernt wurde.
Quellenwahl
Die Quellenwahl des Director kann mit jeder IR-Fernbedienung gesteuert
werden. Drücken Sie den IR PGM SOURCE-Taster (infrarot programmierbare
Quellenwahl).
Die Power-LED leuchtet nun heller.
Richten Sie Ihre Fernbedienung auf den IR-Empfänger und drücken Sie die
Taste, die Sie für die Umschaltung zur vorherigen Quelle vorgesehen haben.
Die Power-LED leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste
so o, bis die Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste
programmiert.
Richten Sie Ihre Fernbedienung auf den IR-Empfänger und drücken Sie die
Taste, die Sie für die Umschaltung zur nächsten Quelle vorgesehen haben. Die
Power-LED leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so
o, bis die Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste
programmiert.
Der Lernmodus wird automatisch beendet, nachdem die zweite Taste erlernt wurde.
19
20
21
22
23
24
IR PGM Quellenwahl
IR PGM Lautstärke
IR-Empfänger
Power-LED
22
19
20 2321 24
21 24
20 23
19 22
EN
DE

Director – Quickstart Director – Quickstart
 
DIP-Schalter
Mit den DIP-Schaltern auf dem Geräteboden können Sie folgende Grundeinstel-
lungen vornehmen:
DIP-Schalter : ON = Das Signal der gewählten Quelle wird ohne Lautstärkerege-
lung direkt an den Cinch-Ausgang weitergegeben (Slave Thru).
DIP-Schalter : ON = Das Signal der gewählten Quelle wird ohne Lautstärkerege-
lung direkt an den XLR-Ausgang weitergegeben (Slave Thru).
DIP-Schalter : ON = Wenn am gewählten digitalen Eingang kein Signal anliegt
(digital ), werden die Ausgänge gemuted.
Relais klicken hörbar.
DIP-Schalter : ON = Der Cinch-Eingang  (RCA) wird von - dBV (HiFi-Pegel)
auf  dBu (Studio-Pegel) angehoben.
Über DIP-Schalter  und  kann die Ausgangsleistung des DA-Wandlers kali-
briert werden.
DIP-Schalter : ON (Werkseinstellung) = Bei  dBfs an einem digitalen Eingang
werden +dBu vom DA-Wandler ausgegeben.
DIP-Schalter : ON = Bei  dBfs an einem digitalen Eingang werden +dBu
vom DA-Wandler ausgegeben.
Benden sich DIP-Schalter  und  in der OFF-Stellung, beträgt der Ausgangspegel + dBu bei  dBfs eines
gewählten digitalen Eingangs.
25
Werkseinstellung
DIP-Schalter 25
Sicherheitshinweise
Vor der Inbetriebnahme des Gerätes:
• Lesen und befolgen Sie diese Sicherheitshinweise.
• Lesen und befolgen Sie die Quickstart-Anleitung.
• Beachten Sie alle Warnhinweise auf dem Gerät.
• Bewahren Sie die Bedienungsanleitung mit den
Sicherheitshinweisen auf, damit Sie später darin
nachschlagen können.
Warnung
Befolgen Sie immer die nachfolgenden Sicherheitsmaß-
nahmen, um schwere Verletzungen oder sogar tödliche
Unfälle durch elektrischen Schlag, Kurzschluss, Feuer
oder andere Gefahren zu vermeiden. Zu diesen Sicher-
heitsmaßnahmen gehören folgende Punkte, die jedoch
keine abschließende Aufzählung darstellen:
Netzanschluss/Netzkabel
Verlegen Sie das Netzkabel niemals in der Nähe von
Wärmequellen, etwa Heizkörpern oder Heizstrahlern,
biegen Sie es nicht übermäßig und beschädigen Sie es
nicht auf sonstige Weise, stellen Sie keine schweren
Gegenstände darauf und verlegen Sie es nicht an einer
Stelle, wo jemand darauf treten, darüber stolpern oder
etwas darüber rollen könnte.
Betreiben Sie das Gerät nur mit der Spannung, die auf dem
Gerät angegeben ist.
Verwenden Sie ausschließlich das mitgelieferte Netz-
kabel bzw. Netzstecker. Wenn Sie das Gerät in einer
anderen Region als der, in der Sie es gekau haben,
verwenden möchten, kann es sein, dass das mitgelie-
ferte Netzkabel nicht kompatibel ist. Wenden Sie sich
bitte an Ihren Händler, bei dem Sie das Gerät gekau
haben.
Achten Sie darauf, eine geeignete Steckdose mit
Sicherheitserdung zu verwenden. Durch falsche Erdung
können elektrische Schläge verursacht werden.
Das Gerät darf nicht geöffnet werden
Dieses Gerät enthält keine vom Anwender zu wartenden
Teile. Versuchen Sie nicht, das Gerät zu önen oder die
inneren Komponenten zu entfernen oder auf irgendeine
Weise zu ändern. Sollte einmal eine Fehlfunktion aureten,
schalten Sie das Gerät sofort aus und ziehen Sie das Netz-
kabel aus der Steckdose. Lassen Sie das Gerät anschlie-
ßend von einer qualizierten Fachkra überprüfen.
Vorsicht mit Wasser
Achten Sie darauf, dass das Gerät nicht durch Regen
nass wird, verwenden Sie es nicht in der Nähe von
Wasser oder unter feuchten oder nassen Umgebungsbe-
dingungen und stellen Sie auch keine Behälter (wie z.B.
Vasen, Flaschen oder Gläser) mit Flüssigkeiten darauf,
die herausschwappen und in Önungen hineinfließen
könnten. Wenn eine Flüssigkeit wie z.B. Wasser in das
Gerät gelangt, schalten Sie das Gerät sofort aus und
ziehen Sie das Netzkabel aus der Steckdose. Lassen Sie
das Gerät anschließend von einer qualizierten Fach-
kra überprüfen.
Schließen Sie den Netzstecker niemals mit nassen
Händen an oder ziehen Sie ihn heraus.
Brandschutz
Stellen Sie keine brennenden Gegenstände (z.B. Kerzen)
auf dem Gerät ab. Ein brennender Gegenstand könnte
umfallen und einen Brand verursachen.
Blitz
Ziehen Sie vor einem Gewitter den Netzstecker aus der
Steckdose (jedoch niemals während eines Gewitters).
Verfahren Sie ebenso mit verbundenen Geräten und
ziehen Sie auch ggf. über eine Gerätekette verbundene
Antennen-, Telefon- oder Computernetzkabel aus den
Anschlussdosen, um das Gerät vor Blitz oder Überspan-
nungsschäden zu schützen.
Falls Sie etwas ungewöhnliches bemerken
Wenn eines der folgenden Probleme auritt, schalten
Sie das Gerät sofort aus und ziehen Sie den Netzstecker
aus der Steckdose. Lassen Sie das Gerät anschließend
von einer qualizierten Fachkra überprüfen.
• Netzkabel oder Netzstecker sind beschädigt.
• Das Gerät sondert ungewöhnliche Gerüche oder
Rauch ab.
• Ein Gegenstand ist in das Gerät gefallen.
• Während der Verwendung des Geräts kommt es zu
einem plötzlichen Tonausfall.
Vorsicht
Beachten Sie immer die nachstehend aufgelisteten
grundsätzlichen Vorsichtsmaßnahmen, um mögliche
Verletzungen bei Ihnen oder anderen Personen oder
Schäden am Gerät oder an anderen Gegenständen zu
vermeiden. Zu diesen Vorsichtsmaßnahmen gehören
die folgenden Punkte, die jedoch keine abschließende
Aufzählung darstellen:
Netzanschluss/Netzkabel
Fassen Sie den Netzstecker nur am Stecker selbst und
niemals am Kabel an, wenn Sie ihn vom Gerät oder von
der Steckdose abziehen. Wenn Sie am Kabel ziehen,
kann dieses beschädigt werden.
Ziehen Sie bei Nichtbenutzung des Gerätes über einen
längeren Zeitraum den Netzstecker aus der Steckdose.
Aufstellort
Achten Sie auf einen sicheren Stand des Geräts, um ein
unabsichtliches Umstürzen zu vermeiden.
Blockieren Sie nicht die Lüungsönungen. Dieses Gerät
besitzt Lüungsönungen, die eine Überhitzung des
Geräteinneren vermeiden sollen. Legen Sie das Gerät
insbesondere nicht auf die Seite oder auf den Kopf. Unzu-
reichende Belüung kann zu Überhitzung führen und u.U.
das Gerät beschädigen oder sogar einen Brand auslösen.
EN
DE

Director – Quickstart
 © 2016 SPL electronics GmbH | www.spl.info
Platzieren Sie das Gerät nicht an einem Ort, an dem es
in Kontakt mit korrosiven Gasen oder salzhaltiger Lu
gelangen könnte. Dadurch kann es zu Fehlfunktionen
kommen.
Entfernen Sie alle angeschlossenen Kabel, bevor Sie das
Gerät bewegen.
Vergewissern Sie sich beim Aufstellen des Geräts,
dass die von Ihnen verwendete Netzsteckdose leicht
erreichbar ist. Sollten Probleme aureten oder es zu
einer Fehlfunktion kommen, schalten Sie das Gerät
sofort aus, und ziehen Sie den Stecker aus der Steck-
dose.
Auch wenn das Gerät ausgeschaltet ist, fließt eine
geringe Menge Strom. Falls Sie das Gerät für längere Zeit
nicht nutzen, ziehen Sie unbedingt das Netzkabel aus
der Netzsteckdose.
Verbindungen
Bevor Sie das Gerät an andere elektronische Kompo-
nenten anschließen, schalten Sie alle Geräte aus. Stellen
Sie zunächst alle Lautstärkeregler an den Geräten auf
Minimum, bevor Sie die Geräte ein- oder ausschalten.
Verwenden Sie nur geeignete Kabel für die Verbindung
mit anderen elektronische Komponenten. Achten Sie
darauf, dass die verwendeten Kabel nicht beschä-
digt sind und den elektrischen Spezikationen des
Anschlusses entsprechen. Ungeeignete oder beschä-
digte Kabel oder Kabel, die nicht den elektrischen
Spezikationen des Anschlusses entsprechen, können
zu Beschädigungen des Gerätes führen.
Handhabung
Betätigen Sie die Regler und Schalter nur, wie es in der
Anleitung beschrieben wird. Eine fehlerhae Einstellung
kann zu Beschädigung führen. Betätigen Sie Schalter
und Regler niemals gewaltsam.
Stecken Sie nicht Ihre Finger in Schlitze oder Önungen
am Gerät.
Vermeiden Sie es, fremde Gegenstände (Papier, Plastik,
Metall usw.) in die Geräteönungen gelangen zu lassen.
Falls dies passiert, schalten Sie das Gerät sofort aus
und ziehen Sie den Netzstecker aus der Steckdose.
Lassen Sie das Gerät anschließend von einer quali-
zierten Fachkra überprüfen.
Setzen Sie das Gerät weder übermäßigem Staub
oder Vibrationen noch extremer Kälte oder Hitze aus
(beispielsweise direktem Sonnenlicht, in der Nähe einer
Heizung oder tagsüber in einem Fahrzeug), um eine
mögliche Gehäuseverformung, eine Beschädigung der
eingebauten Komponenten oder Fehlfunktionen beim
Betrieb zu vermeiden.
Falls sich die Umgebungstemperatur des Gerätes dras-
tisch ändert, kann Kondensation aureten, (wenn das
Gerät zum Beispiel an einen anderen Ort bewegt wird
oder unter Einfluss einer Klima- oder Heizanlage steht).
Die Verwendung des Geräts bei auretender Konden-
sation kann eine Beschädigung verursachen. Schalten
Sie das Gerät mehrere Stunden lang nicht ein, bis die
Kondensation verschwunden ist. Nur dann ist es sicher,
das Gerät einzuschalten.
Reinigung
Trennen Sie das Gerät vor der Reinigung von der Strom-
versorgung.
Verwenden Sie zur Reinigung keine Lösemittel, damit
die Gehäuseoberfläche nicht beschädigt wird. Benutzen
Sie ein sauberes, trockenes Tuch, eventuell mit ein
wenig säurefreiem Reinigungsöl getränkt.
Haftungsausschluss
Windows®ist in den USA und anderen Ländern ein
eingetragenes Warenzeichen der Microso®Corpora-
tion.
Apple, Mac und Macintosh sind in den USA und anderen
Ländern als Warenzeichen von Apple Inc. eingetragen.
Die in dieser Anleitung erwähnten Firmen- und Produkt-
namen sind Warenzeichen bzw. eingetragene Warenzei-
chen der betreenden Firmen.
SPL und das SPL-Logo sind eingetragene Warenzeichen
der SPL electronics GmbH.
SPL haet nicht für Schäden, die auf eine nicht
ordnungsgemäße Bedienung oder Änderungen am
Gerät zurückzuführen sind, oder für den Verlust oder die
Zerstörung von Daten.
Verbraucherinformation zur Sammlung und Entsor-
gung alter Elektrogeräte
Bendet sich dieses Symbol auf dem Gerät,
darf es nicht mit dem normalen Haushalts-
abfall entsorgt werden.
In Übereinstimmung mit der Richtlinie
2012/19/EU bringen Sie alte Geräte bitte zur
fachgerechten Entsorgung, Wiederauereitung und
Wiederverwendung zu den entsprechenden Rücknah-
meeinrichtungen.
Durch die fachgerechte Entsorgung der Elektrogeräte
helfen Sie, wertvolle Ressourcen zu schützen, und
verhindern mögliche negative Auswirkungen auf die
Gesundheit und die Umwelt, die andernfalls durch
unsachgerechte Müllentsorgung aureten könnten.
Für weitere Informationen zum Sammeln und Wieder-
auereiten alter Elektrogeräte kontaktieren Sie bitte
Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren
Abfallentsorgungsdienst oder den Händler, wo Sie das
Gerät gekau haben.
Diese Richtlinie gilt nur innerhalb der Europäischen
Union. Wenn Sie ausserhalb der EU Geräte ausrangieren
möchten, kontaktieren Sie bitte Ihre örtlichen Behörden
oder Ihren Händler und fragen Sie nach einer sachge-
rechten Entsorgungsmethode.
WEEE-Registrierung:   
