S+S Regeltechnik PREMASREG 711 Series Repair manual

PREMASREG®
711x
D G F r
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations!
Vous avez fait l’acquisition d’un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer ⁄ -schalter,
incl. Anschluss-Set, mit Mehrbereichsumschaltung
und einstellbarem, schaltendem und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring
transducers ⁄ switches,
incl. connection set, with multi-range switching
and adjustable, switching and active output
F
Notice d’instruction
Convertisseur de pression et de pression différentielle ⁄
pressostat, y compris kit de raccordement,
avec commutation multi-gamme
et sortie active ⁄ tout ou rien, réglable
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и преобразователь
давления измерительный дифференциальный ⁄ реле давления,
вкл. комплект соединительных деталей, с переключением между
несколькими диапазонами и настраиваемым, релейным и активным выходом
PREMASREG® 711x
6000-3260-0000-1XX 32600-2018 V102 07 ⁄ 2017
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄GERMANY
FON +49 (0) 911 ⁄ 519 47-0
FAX +49 (0) 911 ⁄ 519 47-70
ma[email protected]
www.SplusS.de

2
PREMASREG®
711x
D G F r
Maßzeichnung PREMASREG® 711x
Dimensional drawing
Plan coté
Габаритный чертеж
PREMASREG® 711x
Anschlüsse
Connections
Raccordements
Соединительные патрубки
126 112
90
50
4
20
112
M16x1.5

3
Die elektronischen Drucksensoren und -schalter PREMASREG
®
711x sind mit acht umschaltbaren Messbereichen, einem schaltenden Ausgang,
einem stetigen Ausgang und mit einem Display zur Einstellung des Schaltpunktes und zur IST-Druckanzeige ausgestattet (acht Geräte in einem, plus
Druckdifferenzschalter ⁄ Differenzdruckwächter, stetiger Druckfühler im selben Gerät). Der Drucksensor dient zur Messung von Über-, Unter- oder
Differenzdrücken in sauberer Luft, mit Grenzwertschaltung. Das piezoresistive Messelement garantiert eine hohe Zuverlässig- und Genauigkeit.
Der Einsatz der Druckfühler erfolgt in der Reinraum-, Medizin- und Filtertechnik, in Lüftungs- und Klimakanälen, in Spritzkabinen, in Großküchen,
zur Filterüberwachung und Füllstandsmessung oder zur Ansteuerung von Frequenzumrichtern. Das Messmedium des Druckmessumformer ist Luft
(nicht kondensierend) oder gasförmige, nicht aggressive, nicht brennbare Medien. Der Druckfühler verfügt über einen manuellen Nullpunkttaster und
über ein Offsetpoti zur Korrektur des Endwertes und des Schaltpunktes. Ein Feinabgleich durch den Anwender ist jederzeit möglich. Die Lieferung
erfolgt incl. Anschlussset
ASD-06 (2 m Anschlussschlauch, zwei Druckanschlussnippeln, Schrauben).
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC ⁄ DC (± 20 %)
Lastwiderstand: RL> 5 kOhm
Leistungsaufnahme: < 1 VA ⁄ 24V DC, < 2,2 VA ⁄ 24V AC
Messbereiche:
Mehrbereichsumschaltung
mit 8 umschaltbaren Messbereichen (siehe Tabelle)
Ausgangssignal: 0 -10 V
1 Wechsler (24 V), 1 A ohmsche Last
elektrischer Anschluss: 3-Leiteranschluss (U)
Medientemperatur: –20...+50°C
Druckanschluss: 4 ⁄ 6 x 11 mm (Schläuche Ø = 4 ⁄ 6 mm),
Druckanschluss-Stutzen aus Metall
Druckart: Differenzdruck
Medium: saubere Luft und
nicht aggressive, nicht brennbare Gase
Genauigkeit: Typ 7111 (1000 Pa): ± 5 Pa
Typ 7115 (5000 Pa): ± 25 Pa
verglichen zu kalibriertem Referenzgerät
Summe von
Liniarität+Hysterese: < ± 1 % EW
Temp. Driftwerte: ± 0,1 % ⁄ °C
Nullpunkt-Offset: < ± 0,7% EW
Über- ⁄ Unterdruck: max. ± 100 hPa
Signalfilterung:
umschaltbar 1 s ⁄ 10 s
Schrittweite Set delta p: 1 % vom Druckbereich (100 Pa => 1Pa; 5000 Pa => 50 Pa)
Schalthysterese: ± 1 % vom Druckbereich (100 Pa => ± 1Pa; 5000 Pa => ± 50 Pa)
Gehäuse: Kunststoff, UV-stabilisiert, Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben (Schlitz ⁄ Kreuzschlitz -Kombination),
Farbe Verkehrsweiß (ähnlich RAL 9016), Deckel für Display ist transparent!
Abmaße: 126 x 90 x 50 mm (Tyr 2)
elektrischer Anschluss: 0,14-1,5mm², über Steckschraubklemme
Kabelverschraubung: M 16x1,5; mit Zugentlastung
Luftfeuchte: < 95 % r.H., nicht kondensierende Luft
Schutzklasse: III (nach EN 60 730)
Schutzart: IP 65 (nach EN 60 529)
Normen: CE-Konformität nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU,
nach EN 61326-1, nach EN 61326-2-3
Ausstattung:
Display mit Beleuchtung, dreizeilig,
Ausschnitt ca. 70 x 40 mm (B x H),
zur Anzeige des IST-Druckes und ⁄ oder des SOLL-Druckes
sowie zur Einstellung der Automatischen Nullpunktkalibrierung
ZUBEHÖR
ASD - 06 Anschluss-Set (Nippel gerade) – (im Lieferumfang enthalten)
ASD - 07 Anschlussnippel (im 90°-Winkel)
DAL-01 Druckauslass für Decken- oder Wandeinbau (z.B. in Reinräumen)
WS-03 Wetter- und Sonnenschutz, 200 x 180 x 150 mm, aus Edelstahl
DPREMASREG
®
711x Rev. 2018 - V25 DE

4
DPREMASREG
®
711x Rev. 2018 - V25 DE
Umrechnungstabelle für Druckwerte:
Einheit = bar mbar Pa kPa mWs
1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs
1 kPa 0,01 bar 10 mbar 1000 Pa 1 kPa 0,101971 mWs
1 bar 1 bar 1000 mbar 100000 Pa 100 kPa 10,1971 mWs
1 mbar 0,001 bar 1 mbar 100 Pa 0,1 kPa 0,0101971 mWs
1 mWs 0,0980665 bar 98,0665 mbar 9806,65 Pa 9,80665 kPa 1 mWs
PREMASREG
®
711x – Druck- und Differenzdruckmessumformer ⁄ -schalter, Deluxe
Druckbereich
(Bereiche einstellbar)
Typ ⁄ WG02 Ausgang Display Art.-Nr.
max. – 1000...+ 1000 Pa PREMASREG
® 7111
0... 100 Pa ⁄ – 100... + 100 Pa
0... 300 Pa ⁄ – 300... + 300 Pa
0... 500 Pa ⁄ – 500... + 500 Pa
0... 1000 Pa ⁄ –1000... +1000 Pa
PR EM ASR EG 7111- U/ W DISPLAY 0 -10 V ■
1x Wechsler
1302-7111-4011-200
max. – 5000...+ 5000 Pa PREMASREG
® 7115
0...1000 Pa ⁄ – 1000 ...+ 1000 Pa
0...2000 Pa ⁄ – 2000 ... + 2000 Pa
0...3000 Pa ⁄ – 3000 ... + 3000 Pa
0...5000 Pa ⁄ – 5000 ...+ 5000 Pa
PREMASREG 7115-U/W DISPLAY 0 -10 V ■
1x Wechsler
1302-7111-4051-200
Mehrbereichsumschaltung: Über
DIP - Schalter können je nach Gerätetyp insgesamt acht Messbereiche eingestellt werden.
(Auslieferungszustand: max. Messbereich)
Aufpreis: weitere Sondermessbereiche bis max. 5000 Pa
optional mit automatischer Nullpunktkalibrierung
(bei Bestellung bitte angeben)
Zubehör
ASD-06 Anschluss-Set
(im Lieferumfang enthalten) bestehend aus
2 Anschlussnippel (gerade) aus ABS, 2 m Schlauch aus PVC weich und 4 Blechschrauben
7100-0060-3000-000
ASD-07 2 Anschlussnippel (im 90°- Winkel) aus Kunststoff ABS 7100-0060-7000-000
DAL-01 Druckauslass für Decken- oder Wandeinbau (z.B. in Reinräumen) 7300-0060-3000-001
WS-03 Wetter- und Sonnenschutz , 200 x 180 x 150 mm, aus Edelstahl 7100-0040-6000-000

5
DPREMASREG
®
711x Rev. 2018 - V25 DE

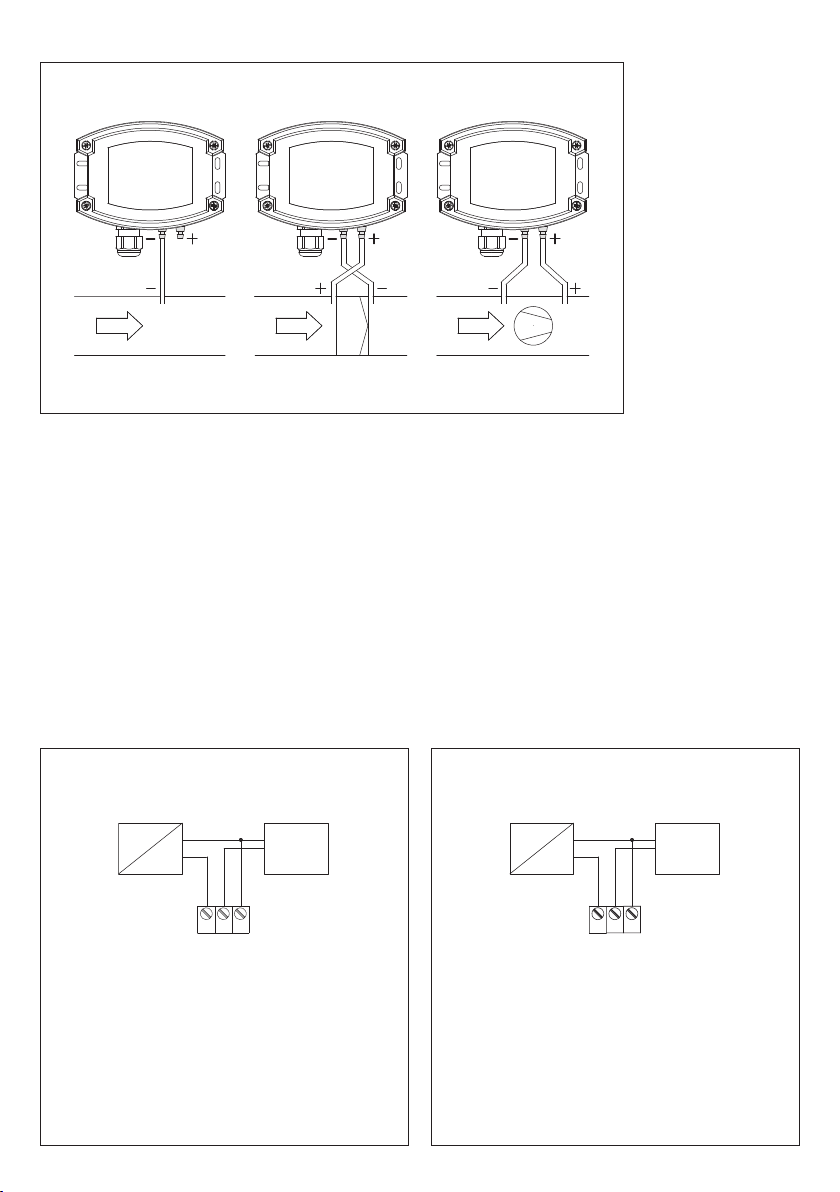

Montageschema PREM ASREG
® 711x
3570 Pa 3570 Pa 3570 Pa
(A) (B) (C)
ÜBERWACHUNGSARTEN:
(A) Unterdruck:
P1( + ) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre
P2( – ) Anschluss im Kanal
(B) Filter:
P1( + ) Anschluss vor dem Filter
P2( – ) Anschluss nach dem Filter
(C) Ventilator:
P1( + ) Anschluss nach dem Ventilator
P2( – ) Anschluss vor dem Ventilator
Die Druckanschlüsse sind am Druckschalter mit
P1( + ) höherer Druck und
P2( – ) niedrigerer Druck gekennzeichnet.
3-Leiter -
Anschluss
3-Leiter -
Anschluss
PREM ASREG
® 711x - U PREM
ASREG
® 711x - I
-
++
-
12 3
230 V AC
24V AC/DC
SPS
PC
+UB 24V AC/DC
Ausgang Druck 0-10V in Pa
–UB-GND
-
++
-
1 2 3
230 V AC
24V AC/DC
SPS
PC
+UB 24V AC/DC
-UB-GND
Ausgang Druck
4...20mA in Pa

6
DPREMASREG
®
711x

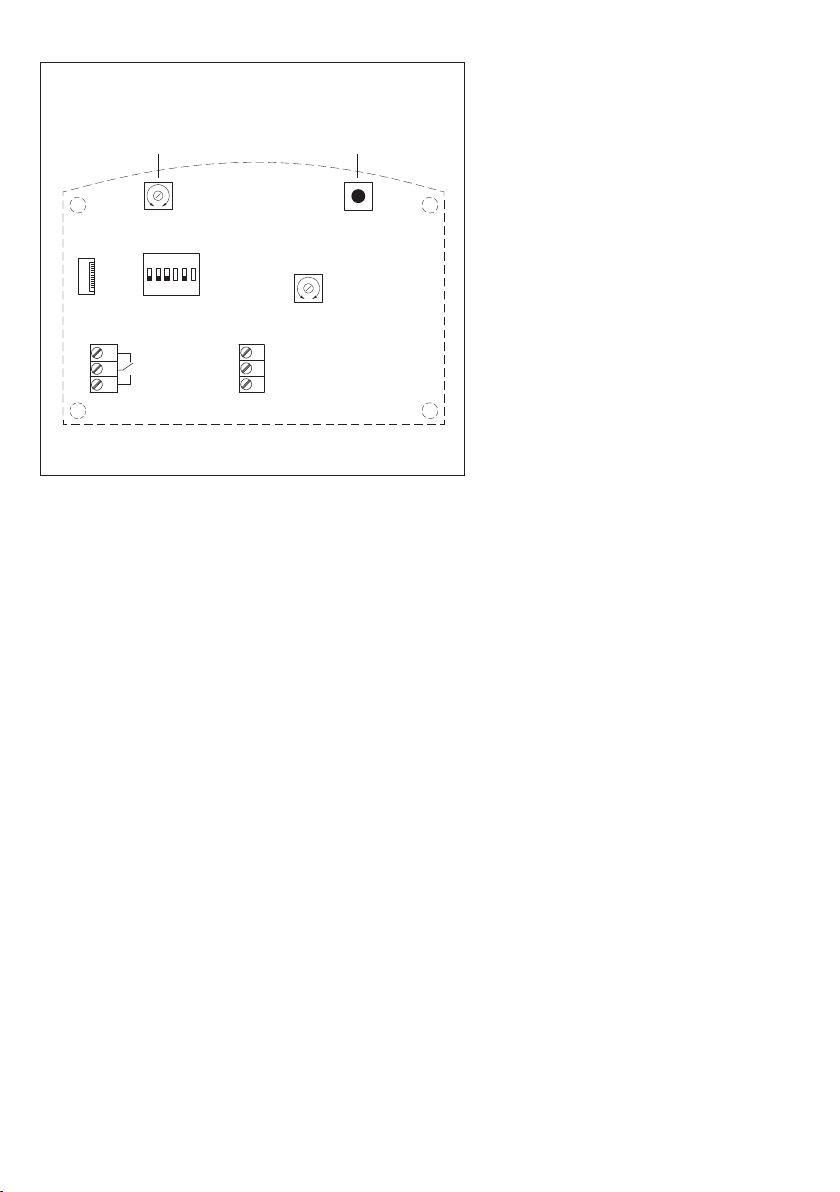

Schaltbild
Ausgang:
0 -10 V
DIP-Schalter 4 und 6
sind nicht belegt!
PREMASREG
® 711x
mit ⁄ ohne Display
1
2
3
AUTO ZERO
SET
min. max.
min. max.
OFFSET
123456
ON DIP
12
11
13
+UB 24V AC / 15...36V DC
Ausgang Druck 0-10V in Pa
–UB GND
Stecker
Display
Offset-Korrektur
ca. ±10 % EW
Taster
Nullpunkt setzen
Kontakt- seite
SET-Einstellung
Schaltpunkt Relais
Öffner
Schließer
Wurzel

7
DPREMASREG
®
711x Rev. 2018 - V25 DE

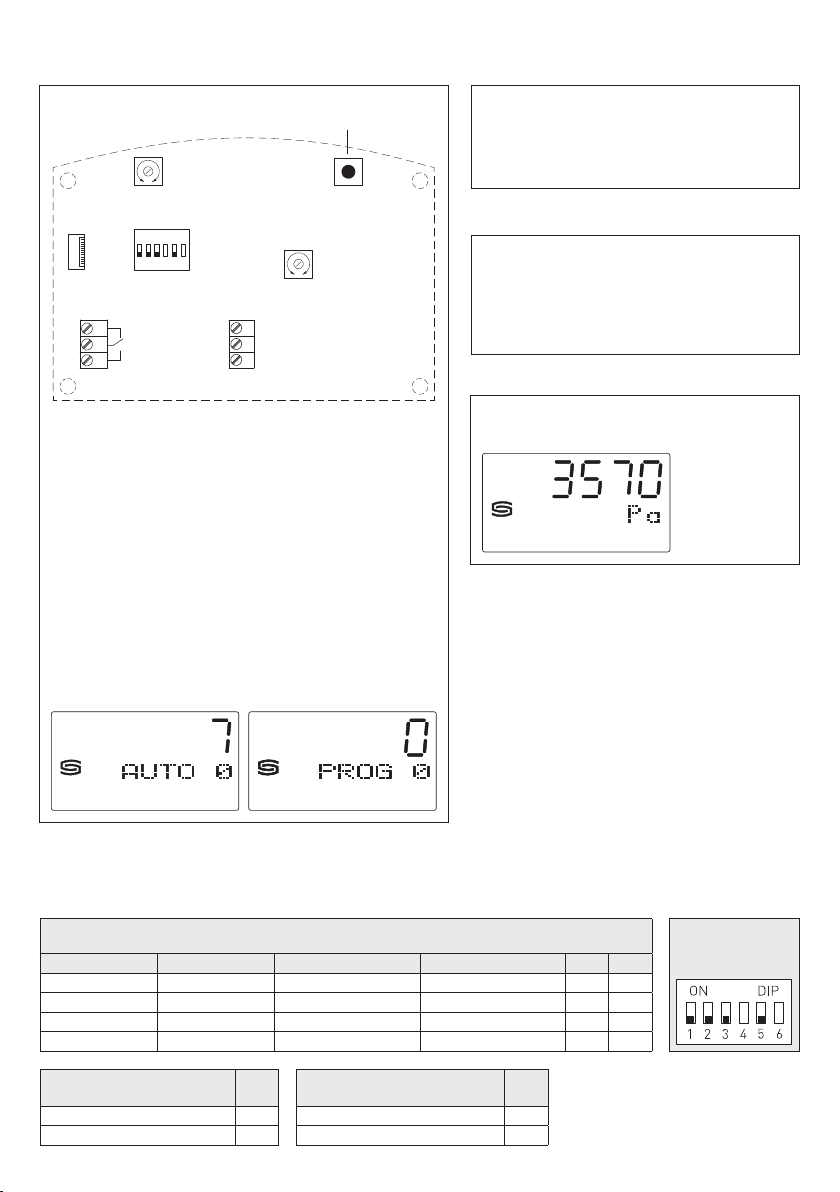

1. Zum Setzen des Nullpunktes muss das Gerät mindestens
60 Minuten in Betrieb sein.
2. Die Druckeingänge P(+) und P(–) sind mit einem Schlauch zu verbinden
(Druckdifferenz zwischen den Eingängen = 0 Pa).
3. Zum Setzen des Nullpunktes muss der Taster 10 Sekunden
ununterbrochen betätigt werden.
Mit dem Betätigen des Tasters wird ein Countdown von ca. 10 Sekunden
gestartet. Die gelbe LED blinkt und der Countdownzähler wird im Display
angezeigt.
Nach Ablauf der Countdownzeit erfolgt die Kalibrierung des Nullpunktes.
Dies wird durch ein Dauerlicht der LED und im Display durch das
Umschalten von "AUTO 0" nach "PROG 0" angezeigt.
Hinweis: Durch Loslassen des Tasters während des Countdowns
(Zähler > 0) wird das Setzen des Nullpunktes sofort abgebrochen !
Automatisches Einstellen des Offsets:
Im Display wird in der 1. Zeile der Ist-Druck angezeigt.
In der 2. Zeile wird die
Einheit Pascal (Pa) dargestellt.
Anzeige im Display:
Manuelles Einstellen des Offsets:
Automatische Nullpunktskalibrierung (optional):
Das Offset Potentiometer wirkt zusätzlich und unabhängig
zum automatischen Einstellen des Nullpunktes.
Mit dem Potentiometer OFFSET kann eine Abweichung außerhalb
des Nullpunktes abgeglichen werden.
Der Einstellbereich beträgt ca. ± 10 % vom Druckbereich.
Über ein internes Ventil wird zyklisch ein Nullpunktabgleich
durchgeführt.
Die Zykluszeit ist zwischen 15 Minuten und 24 Stunden
über das Potentiometer SET einstellbar.
Während des automatischen Abgleichs bleibt der Ausgangswert
auf seinem letzten Druckwert.
DIP-Schalter zur Einstellung
des Druckbereiches, der Ausgangsdämpfung und des Nullabgleichs:
1
2
3
AUTO ZERO
SET
min. max.
min. max.
OFFSET
123456
ON DIP
12
11
13
Stecker
Display
Offset-Korrektur
ca. ±10 % EW
Taster
Nullpunkt setzen
Kontakt- seite
Druckbereich
(einstellbar, max. Messbereich ist vom Gerätetyp abhängig)
PREMASREG
®
711x
DIP-Schalter 4 und 6
sind nicht belegt!
0...1000 Pa 0...5000 Pa –1000...+1000 Pa –5000...+5000 Pa DIP 1 DIP 2
0...100 Pa 0...1000 Pa –100...+100 Pa –1000...+1000 Pa OFF OFF
0...300 Pa 0...2000 Pa –300...+300 Pa –2000...+2000 Pa
O N OFF
0...500 Pa 0...3000 Pa –500...+500 Pa –3000...+3000 Pa OFF
O N
0...1000 Pa 0...5000 Pa –1000...+1000 Pa –5000...+5000 Pa O N O N
Mode Messbereich
(Mode einstellbar)
DIP 3 Ausgangs-Dämpfung
(Stärke bzw. Länge einstellbar)
DIP 5
unidirektional ( 0 ...+MR ) OFF groß (10 s) OFF
bidirektional (–MR ...+MR )
O N klein (1 s) O N

8
DPREMASREG
®
711x

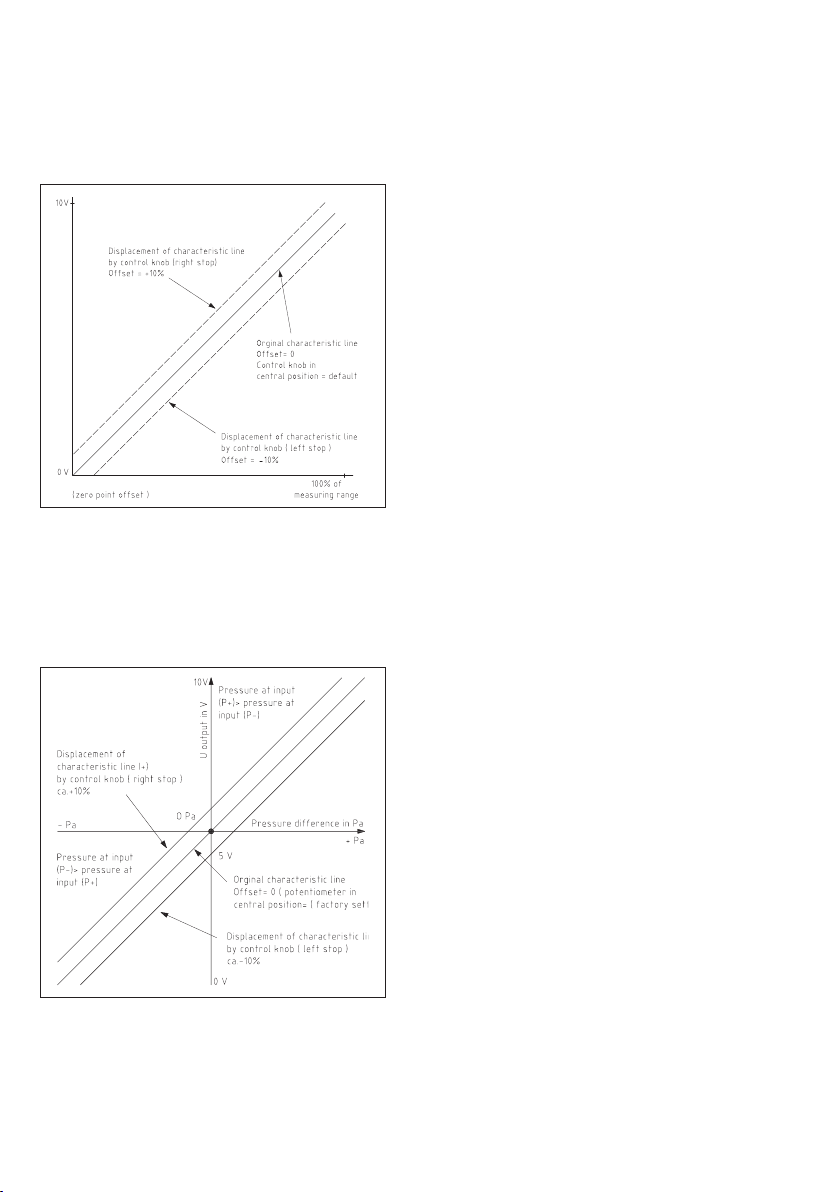

PREMASREG® 711x
(MB: 0...+xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
0 V bei O Pa Druckdifferenz!
Ausgangsspannung 0...10V
für Druckdifferenz von 0 Pa bis Endwert
PREMASREG® 711x
(MB: - xx ...+xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
5 V bei O Pa Druckdifferenz!
Ausgangsspannung 0...10V
für Druckdifferenz -∆P...+∆P

9
Die Einbaulage ist beliebig. Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät.
Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen,
zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen.
– Achtung, beim Einführen der Kabel ist darauf zu achten, dass dieses nicht unterhalb der Platine geführt wird.
Hierdurch können die Schlauchverbindungen geknickt oder beschädigt werden!
– Die Druckeingänge sind „gepolt“, d.h. die Überdruckleitung muss am Eingang P+, die Unterdruckleitung am Eingang P– angeschlossen werden.
– Am Einstellregler kann das Ausgangssignal um ±10 % vom Endwert des Messbereiches verschoben werden.
Somit kann man eventuelle Alterungs- und Drifterscheinungen kompensieren.
– Beim Betrieb des Gerätes außerhalb des Spezifikationsbereiches entfallen alle Garantieansprüche.
Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“
(ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“.
Außerdem sind folgende Punkte zu beachten:
– Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
– Der Anschluss der Geräte darf nur an Sicherheitskleinspannung und im spannungslosen Zustand erfolgen. Um Schäden und Fehler am Gerät
(z.B. durch Spannungsinduktion) zu verhindern, sind abgeschirmte Leitungen zu verwenden, eine Parallelverlegung zu stromführenden Leitungen
zu vermeiden und die EMV- Richtlinien zu beachten.
– Dieses Gerät ist nur für den angegebenen Verwendungszweck zu nutzen, dabei sind die entsprechenden Sicherheitsvorschriften des VDE,
der Länder, ihrer Überwachungsorgane, des TÜV und der örtlichen EVU zu beachten.
Der Käufer hat die Einhaltung der Bau- und Sicherungsbestimmung zu gewährleisten und Gefährdungen aller Art zu vermeiden.
–
Für Mängel und Schäden, die durch unsachgemäße Verwendung dieses Gerätes entstehen, werden keinerlei Gewährleistungen und Haftungen übernommen.
– Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
– Die Installation der Geräte darf nur durch Fachpersonal erfolgen.
–
Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage- und Bedienungsanleitung, Abweichungen zur
Katalogdarstellung sind nicht zusätzlich aufgeführt und im Sinne des technischen Fortschritts und der stetigen Verbesserung unserer Produkte möglich.
– Bei Veränderungen der Geräte durch den Anwender entfallen alle Gewährleistungsansprüche.
– Dieses Gerät darf nicht in der Nähe von Wärmequellen (z.B. Heizkörpern) oder deren Wärmestrom eingesetzt werden, eine direkte Sonneneinstrahlung
oder Wärmeeinstrahlung durch ähnliche Quellen (starke Leuchte, Halogenstrahler) ist unbedingt zu vermeiden.
– Der Betrieb in der Nähe von Geräten, welche nicht den EMV- Richtlinien entsprechen, kann zur Beeinflussung der Funktionsweise führen.
– Dieses Gerät darf nicht für Überwachungszwecke, welche dem Schutz von Personen gegen Gefährdung oder Verletzung dienen und
nicht als Not-Aus-Schalter an Anlagen und Maschinen oder vergleichbare sicherheitsrelevante Aufgaben verwendet werden.
– Die Gehäuse- und Gehäusezubehörmaße können geringe Toleranzen zu den Angaben dieser Anleitung aufweisen.
– Veränderungen dieser Unterlagen sind nicht gestattet.
– Reklamationen werden nur vollständig in Originalverpackung angenommen.
Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
DWichtige Hinweise

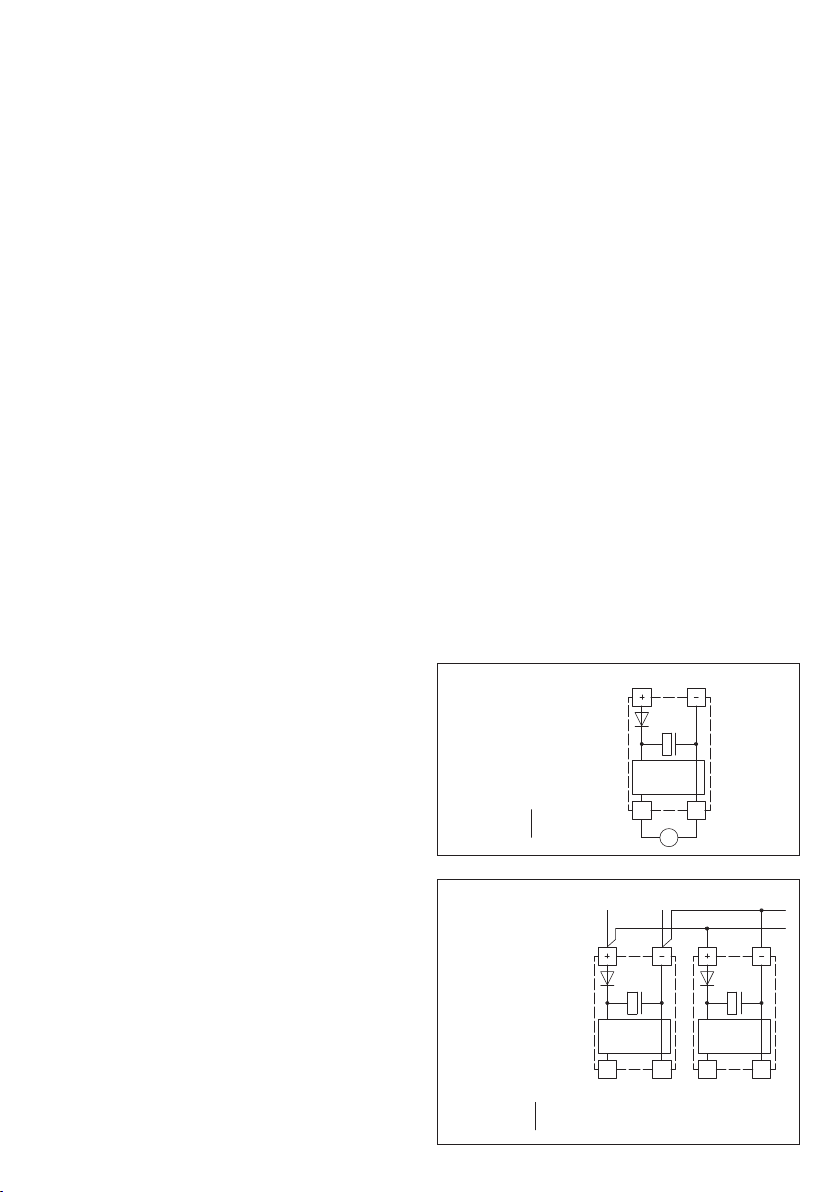

Schaltbild Parallelbetrieb
Schaltbild Einzelbetrieb
VERSORGUNGSSPANNUNG:
Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante
eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese
interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs-
spannung bei 0 -10V Geräten.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird
die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung
gemessen!
Wird dieses Gerät mit
DC - Versorgungsspannung betrieben, ist der Be-
triebsspannungseingang UB+ für 15...36 V DC - Einspeisung und UB– bzw.
GND als Masseleitung zu verwenden!
Werden mehrere Geräte von einer 24 V
AC - Spannung versorgt, ist
darauf zu achten, dass alle „positiven“ Betriebsspannungseingänge (+) der
Feldgeräte miteinander verbunden sind, sowie alle „negativen“ Betriebs-
spannungseingänge (–) = Bezugspotential miteinander verbunden sind
(phasengleicher Anschluss der Feldgeräte). Alle Feldgeräteausgänge
müssen auf das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte würde
über dieses ein Kurzschluss der Versorgungsspannung erzeugt. Der somit
über dieses Feldgerät fließende Kurzschlussstrom kann zur Beschädigung
dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung!
Schaltung Schaltung
0-10V 0V/GND 0-10V 0V/GND
Versorgung mit
AC 24V~ 0V
DC 15-36V = GND
AC 24V~ 0V
DC 15-36V = GND
Schaltung
0-10V 0V/GND
V
Versorgung mit

10
GPREMASREG
®
711x Rev. 2018 - V25 GB
The electronic PREMASREG
®
711x pressure sensors and switches are equipped with eight switchable measuring ranges, one switching output and
one continuous output, and a display
for setting the switchpoint and to display the ACTUAL pressure (eight devices in one, plus differential pressure
switch ⁄ differential pressure monitor, continuous pressure sensor in a single device). The pressure sensor is used for above-atmospheric,
below-atmospheric, or differential pressure measurement in clean air with limit value switching. The piezo-resistive measuring element guarantees
a high degree of reliability and accuracy. Applications of these pressure sensors are in clean room, medical and filter technology, in ventilation and
air conditioning ducts, in spray booths, in large-scale catering facilities, for monitoring filters, for level measurement or for triggering frequency
converters. Media measured with these pressure transducers are air (non-precipitating), or other gaseous non-aggressive, non-combustible media.
The pressure sensor has a manual zero point pushbutton and an offset potentiometer for final value and switchpoint correction. Fine adjustment by
the user is possible at any time. The delivery includes the connection set ASD-06 (2 m connection hose, two pressure connection nipples, screws).
TECHNICAL DATA
Voltage supply: 24 V AC ⁄ DC (± 20 %)
Load resistance: RL> 5 kOhm
Power consumption: < 1 VA ⁄ 24 V DC, < 2.2 VA ⁄ 24 V AC
Measuring ranges:
multi-range switching
with 8 switchable measuring ranges (see table)
Output signal: 0 -10 V
1 changeover contact (24 V), 1 A ohmic load
Electrical connection: 3-wire connection (U)
Media temperature: –20...+50 °C
Pressure connection: 4 ⁄ 6 x 11mm (hoses Ø = 4 ⁄ 6 mm),
metal pressure connection nozzles
Type of pressure: differential pressure
Medium: clean air and non-aggressive, non-combustible gases
Accuracy: Type 7111 (1000 Pa): ± 5 Pa
Type 7115 (5000 Pa): ± 25 Pa
compared to the calibrated reference device
Sum of
Linearity+hysteresis: < ± 1 % of final value
Temp. drift values: ± 0.1 % ⁄ °C
Zero point offset: < ± 0.7 % of final value
Above- ⁄ below-atmospheric
pressure: max. ± 100 hPa
Signal filtering:
switchable 1 s ⁄ 10 s
Setting increment Δp: 1 % of pressure range (100 Pa => 1Pa; 5000 Pa => 50 Pa)
Switching hysteresis: ± 1 % of pressure range (100 Pa => ± 1 Pa; 5000 Pa => ± 50 Pa)
Enclosure: plastic, UV-stabilised, material polyamide, 30% glass-globe reinforced,
with quick-locking screws (slotted ⁄ Phillips head combination),
colour traffic white (similar to RAL 9016), enclosure cover for display is transparent!
Dimensions: 126 x 90 x 50 mm (Tyr 2)
Electrical connection: 0.14 -1.5 mm², via plug-in screw terminal
Cable gland: M16 x1.5; including strain relief
Air humidity: < 95 % r. H., non-precipitating air
Protection class: III (according to EN 60 730)
Protection type: IP 65 (according to EN 60 529)
Standards: CE conformity according to EMC Directive 2014 ⁄ 30 ⁄ EU,
according to EN 61326-1, according to EN 61326-2-3
Equipment: three-line
display with illumination , cutout approx. 70 x 40 mm (W x H),
for displaying ACTUAL pressure and ⁄ or SETPOINT pressure
and for adjusting the automatic zero point calibration
ACCESSORIES
ASD - 06 Connection set (nipple straight) – (included in the scope of delivery)
ASD - 07 Connection nipple (at 90° angle)
DAL-01 Pressure outlet for ceiling or in-wall installation (e.g. in clean rooms)
WS-03 Weather and sun protection, 200 x 180 x 150 mm, stainless steel

11
GPREMASREG
®
711x Rev. 2018 - V25 GB
PREMASREG
®
711x – Pressure and differential pressure measuring transducers ⁄ switches, Deluxe
Pressure range
(Ranges adjustable)
Type ⁄ WG02 Output Display Item No.
max. – 1000...+ 1000 Pa PREMASREG
® 7111
0... 100 Pa ⁄ – 100... + 100 Pa
0... 300 Pa ⁄ – 300... + 300 Pa
0... 500 Pa ⁄ – 500... + 500 Pa
0... 1000 Pa ⁄ –1000... +1000 Pa
PR EM ASR EG 7111- U/ W DISPLAY 0 -10 V ■
1x Changeover
contact
1302-7111-4011-200
max. – 5000...+ 5000 Pa PREMASREG
® 7115
0...1000 Pa ⁄ – 1000 ...+ 1000 Pa
0...2000 Pa ⁄ – 2000 ... + 2000 Pa
0...3000 Pa ⁄ – 3000 ... + 3000 Pa
0...5000 Pa ⁄ – 5000 ...+ 5000 Pa
PREMASREG 7115-U/W DISPLAY 0 -10 V ■
1x Changeover
contact
1302-7111-4051-200
Multi-range switching: Depending on the type of device, altogether
eight measuring ranges can be preset via DIP switches.
(Factory setting is maximum measuring range
Extra charge: Other special measuring ranges up to max. 5000 Pa
with optional automatic zero point calibration
(please specify in your order)
Accessories
ASD-06 Connection set
(included in the scope of delivery), consisting of
2 connection nipples (straight) made of ABS, 2 m PVC hose, soft, and 4 tapping screws
7100-0060-3000-000
ASD-07 2 connection nipples
(at 90 degree angle) made of plastic, ABS 7100-0060-7000-000
DAL-01 Pressure outlet
for ceiling or in-wall installation (e.g. in clean rooms) 7300-0060-3000-001
WS-03 Weather and sun protection
, 200 x 180 x 150 mm, stainless steel 7100-0040-6000-000
Conversion table for pressure values:
Unit = bar mbar Pa kPa mH2O
1 Pa 0.00001 bar 0.01 mbar 1 Pa 0.001 kPa 0.000101971 mH2O
1 kPa 0.01 bar 10 mbar 1000 Pa 1 kPa 0.101971 mH2O
1 bar 1 bar 1000 mbar 100000 Pa 100 kPa 10.1971 mH2O
1 mbar 0.001 bar 1 mbar 100 Pa 0.1 kPa 0.0101971 mH2O
1 mH2O 0.0980665 bar 98.0665 mbar 9806.65 Pa 9.80665 kPa 1 mH2O

12
GPREMASREG
®
711x Rev. 2018 - V25 GB
Mounting diagram PREM ASREG
® 711x
3570 Pa 3570 Pa 3570 Pa
(A) (B) (C)
TYPES OF MONITORING:
(A) Below-atmospheric pressure:
P1( + ) is not connected but open against atmosphere
P2( – ) connected to inside of duct
(B) Filter:
P1( + ) connected upstream of filter
P2( – ) connected downstream of filter
(C) Ventilator:
P1( + ) connected downstream of ventilator
P2(
–
) connected upstream of ventilator
Pressure connections at the pressure switch are marked with
P1( + ) for higher pressure and
P2( – ) for lower pressure.
3-wire -
connection
3-wire -
connection
PREM ASREG
® 711x - U PREM
ASREG
® 711x - I
-
++
-
12 3
230 V AC
24V AC/DC
PLC
PC
+UB 24V AC/DC
Output pressure Pa 0–10V
–UB-GND
-
++
-
1 2 3
230 V AC
24V AC/DC
PLC
PC
+UB 24V AC/DC
-UB-GND
Output
pressure
Pa
4...20mA

13
GPREMASREG
®
711x
Schematic diagram
Output:
0 -10 V
DIP switches 4 and 6
are not assigned !
PREMASREG
®
711x
with⁄ without display
1
2
3
AUTO ZERO
SET
min. max.
min. max.
OFFSET
123456
ON DIP
12
11
13
+UB 24V AC / 15...36V DC
Output pressure 0-10V in Pa
–UB GND
Plug for
display
Offset correction
ca. ±10 % of final value
Pushbutton
Zero point setting
Contact pin side
SET-Setting relay
switchpoint
NC
Normally Closed
NO
Normally Open
COM Common

14
GPREMASREG
®
711x Rev. 2018 - V25 GB
1. For zero point setting, the device must be in operation for
at least 60 minutes.
2. Connect pressure inputs P (+) and P (–) with a hose.
(Pressure difference between the inputs = 0 Pa).
3. For zero point setting, press pushbutton uninterrupted for 10 seconds.
By pressing the pushbutton, a countdown of ca. 10 seconds is started.
The yellow LED is blinking and the countdown is shown on the display.
Zero point calibration takes place after the countdown period.
This is indicated by continuous LED light and at the display by switching from
"AUTO 0" to "PROG 0".
Note: By releasing the pushbutton during the countdown
(counter > 0), zero point setting is immediately cancelled!
Automatic offset setting:
The 1st line in the display shows the actual pressure .
In the 2nd line, the
unit pascal (Pa) is shown.
Display readout:
Manual offset adjustment:
Automatic zero point calibration (optional):
The offset potentiometer functions additionally and independently
for automatically setting the zero point.
With the OFFSET potentiometer, a deviation outside of the zero
point can be aligned.
The range for adjustment is ca. ± 10 % of the pressure range.
A zero point calibration is carried out cyclically via an internal
valve.
The cycle time can be set between 15 minutes and 24 hours
using the SET potentiometer.
During the automatic calibration, the output value remains at its
last pressure value.
DIP switches for
pressure range setting, output attenuation and zero compensation:
1
2
3
AUTO ZERO
SET
min. max.
min. max.
OFFSET
123456
ON DIP
12
11
13
Plug for
display
Offset correction
ca. ±10 % of final value
Pushbutton
Zero point setting
Contact pin side
Pressure range
(adjustable, maximum measuring range depending on type of device)
PREMASREG® 711x
DIP switches 4 and 6
are not assigned !
0...1000 Pa 0...5000 Pa –1000...+1000 Pa –5000...+5000 Pa DIP 1 DIP 2
0...100 Pa 0...1000 Pa –100...+100 Pa –1000...+1000 Pa OFF OFF
0...300 Pa 0...2000 Pa –300...+300 Pa –2000...+2000 Pa
O N OFF
0...500 Pa 0...3000 Pa –500...+500 Pa –3000...+3000 Pa OFF
O N
0...1000 Pa 0...5000 Pa –1000...+1000 Pa –5000...+5000 Pa O N O N
Measuring range mode
(Mode selectable)
DIP 3 Output damping
(Strength and length-adjustable)
DIP 5
Unidirectional ( 0 ...+MR ) OFF Long (10 s) OFF
Bidirectional (–MR ...+MR )
O N Small (1 s) O N

15
G PREMASREG
®
711x
PREMASREG® 711x
(Range: 0...+xx Pa)
After successful zero point calibration, the output voltage
is 0 V at 0 Pa pressure difference (with the offset knob
in central position)!
Output voltage 0...10 V
for pressure difference from 0 Pa to final value
PREMASREG® 711x
(Range: - xx ...+ xx Pa)
After successful zero point calibration, the output current
is 5 V at 0 Pa pressure difference (with the offset knob
in central position)!
Output voltage 0...10 V
for pressure difference - ΔP... +ΔP

16
This device can be mounted in any position. The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device.
Pressure ranges are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations or
may destroy the device.
– Attention! When leading in cables, make sure, they do not go under the board.
This might buckle or damage hose connections!
– Pressure inputs are “poled“ i.e. the above-atmospheric pressure line must be connected at input P+
and the below-atmospheric pressure line must be connected at input P–.
– At an adjusting element, the output signal can be offset by ± 10 % of the final value of the measuring range.
In this way, possible ageing or drift effects can be compensated.
– If this device is operated beyond the specified range, all warranty claims are forfeited.
Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics
Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions.
In additionIn addition, the following points are to be observed:
– These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!
– Devices must only be connected to safety extra-low voltage and under dead-voltage condition. To avoid damages and errors the device
(e.g. by voltage induction) shielded cables are to be used, laying parallel with current-carrying lines is to be avoided, and EMC directives are to be observed.
– This device shall only be used for its intended purpose. Respective safety regulations issued by the VDE, the states, their control authorities, the TÜV and
the local energy supply company must be observed. The purchaser has to adhere to the building and safety regulations and has to prevent perils of any kind.
–
No warranties or liabilities will be assumed for defects and damages arising from improper use of this device.
– Consequential damages caused by a fault in this device are excluded from warranty or liability.
– These devices must be installed by authorised specialists only.
–
The technical data and connecting conditions of the mounting and operating instructions delivered together with the device are exclusively valid. Deviations from
the catalogue representation are not explicitly mentioned and are possible in terms of technical progress and continuous improvement of our products.
– In case of any modifications made by the user, all warranty claims are forfeited.
– This device must not be installed close to heat sources (e.g. radiators) or be exposed to their heat flow. Direct sun irradiation or heat irradiation by similar
sources (powerful lamps, halogen spotlights) must absolutely be avoided.
– Operating this device close to other devices that do not comply with EMC directives may influence functionality.
– This device must not be used for monitoring applications, which serve the purpose of protecting persons against hazards or injury,
or as an EMERGENCY STOP switch for systems or machinery, or for any other similar safety-relevant purposes.
– Dimensions of enclosures or enclosure accessories may show slight tolerances on the specifications provided in these instructions.
– Modifications of these records are not permitted.
– In case of a complaint, only complete devices returned in original packing will be accepted.
These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!
GGeneral notes
Connecting scheme Parallel operation
Connecting scheme Individual operation
SUPPLY VOLTAGE :
For operating voltage reverse polarity protection, a one-way rectifier or
reverse polarity protection diode is integrated in this device variant.
This internal one-way rectifier also allows operating 0 - 10V devices on AC
supply voltage.
The output signal is to be tapped by a measuring instrument. Output
voltage is measured her against zero potential (O V) of the input voltage!
When this device is operated on
DC supply voltage , the operating voltage
input UB+ is to be used for 15...36 V DC supply and UB – or GND for
ground wire!
When several devices are supplied by one 24 V AC voltage supply , it is to
be ensured that all ”positive“ operating voltage input terminals (+) of the
field devices are connected with each other and all ”negative“ operating
voltage input terminals (–) (= reference potential) are connected together
(in-phase connection of field devices). All outputs of field devices must be
referenced to the same potential!
In case of reversed polarity at one field device, a supply voltage short-
circuit would be caused by that device. The consequential short-circuit
current flowing through this field device may cause damage to it.
Therefore, pay attention to correct wiring!
Circuitry Circuitry
0...10V 0V/GND 0...10V 0V/GND
Power supply
AC 24V~ 0V
DC 15-36V = GND
Circuitry
0...10V 0V/GND
V
Power supply
AC 24V~ 0V
DC 15-36V = GND

17
FPREMASREG
®
711x Rev. 2018 - V25 FR
Les capteurs de pression et les pressostats électroniques PREMASREG
®
711x disposent de huit plages de mesure et sont équipés d'une sortie en
tout ou rien, d'une sortie analogique et d'un écran
pour l'affichage du point de commutation et de la pression effective (huit appareils dans un, ainsi
que d'un commutateur de différence de pression ⁄ contrôleur de pression différentielle, sonde de pression analogique dans le même appareil). Le
capteur de pression sert à la mesure de surpressions, dépressions ou pressions différentielles de l’air propre, avec commutateur de valeur limite.
L’élément de mesure piézorésistif garantit une grande fiabilité de précision. Les sondes de pression sont utilisées dans des techniques de salles
blanches, de médecine et de filtrage, dans des gaines de ventilation et de climatisation, dans des cabines de pistolage, dans des cuisines indus-
trielles, pour le contrôle de filtrage et la mesure du niveau de remplissage ou pour le pilotage des variateurs de fréquence. Le milieu à mesurer du
convertisseur de pression est l’air (sans risque de condensation), ou des milieux gazeux non agressifs et non inflammables. La sonde de pression est
dotée d’un bouton poussoir « étalonnage manuel du point zéro » et d’un potentiomètre « offset » pour la correction de la valeur finale et du point de
commutation. Un ajustage fin peut être effectué par l’utilisateur à tout moment. Le kit de raccordement ASD - 06 (2 m tuyau flexible, deux embouts
de raccordement, vis) est compris dans la livraison.
CARACTÉRISTIQUES TECHNIQUES
Alimentation en tension : 24 V ca ⁄ cc (± 20 %)
Résistance de charge: RL> 5 kOhm
Puissance absorbée : < 1 VA ⁄ 24 V cc, < 2,2 VA ⁄ 24 V ca
Plages de mesure :
commutation multi-gamme
avec 8 plages de mesure commutables (voir tableau)
Signal de sortie : 0 -10 V
1 inverseur (24 V), 1 A charge ohmique
Raccordement électrique : 3 fils (U)
Température du fluide : –20...+50 °C
Prise de pression : 4 ⁄ 6 x 11 mm (flexibles Ø = 4 ⁄ 6 mm),
raccords de pression en métal
Type de pression : Pression différentielle
Milieu : air propre et gaz non agressifs, non inflammables
Précision : Type 7111 (1000 Pa) : ± 5 Pa
Type 7115 (5000 Pa) : ±25 Pa
comparé à l'appareil de référence étalonné
Somme de
linéarité + hystérésis : < ± 1 % Vf
Dérive de température : ± 0,1 % ⁄ °C
Point zéro offset : < ± 0,7 % Vf
Surpression / dépression : ± 100 hPa max.
Filtrage des signaux :
commutable 1 s / 10 s
Incrément set delta P : 1 % de la plage de pression (100 Pa => 1 Pa; 5000 Pa => 50 Pa)
Hystérésis de commutation : ± 1 % de la plage de pression (100 Pa => ± 1 Pa; 5000 Pa => ± 50 Pa)
Boîtier : plastique, stabilisé contre UV, matière polyamide, renforcé à 30 % de billes de verre,
avec vis de fermeture rapide (association fente ⁄ fente en croix),
couleur blanc signalisation (similaire à RAL 9016). Le couvercle de l'écran est transparent !
Dimensions : 126 x 90 x 50 mm (Tyr 2)
Raccordement électrique : 0,14-1,5 mm², via bornes à fiche enfichable
Presse-étoupe : M 16 x 1,5 ; avec décharge de traction
Humidité de l'air : < 95 % h.r., sans condensation de l'air
Classe de protection : III (selon EN 60 730)
Indice de protection : IP 65 (selon EN 60 529)
Normes : conformité CE selon la directive « CEM » 2014 ⁄ 30 ⁄ EU,
selon EN 61326-1, selon EN 61326-2-3
Équipement :
écran avec rétro-éclairage , à trois lignes, découpe env. 70 x 40 mm (l x h),
pour l'affichage de la pression effective et / ou de la pression théorique
ainsi que pour le calibrage automatique du point zéro
ACCESSOIRES
ASD - 06 kit de raccordement (embouts droits) – (compris dans la livraison)
ASD - 07 embouts de raccordement (à angle droit)
DAL-01 sortie de pression pour montage sur plafond ou mural
(par ex. dans les salles blanches)
WS-03 protection contre les intempéries et le soleil, 200 x 180 x 150 mm, en acier inox

18
FPREMASREG
®
711x Rev. 2018 - V25 FR
PREMASREG
®
711x – Convertisseur de pression et de pression différentielle ⁄ pressostat, Deluxe
Plage de pres sion
(réglage)
Désignation ⁄ WG02 sortie écran référence
max. – 1000...+ 1000 Pa PREMASREG
® 7111
0... 100 Pa ⁄ – 100... + 100 Pa
0... 300 Pa ⁄ – 300... + 300 Pa
0... 500 Pa ⁄ – 500... + 500 Pa
0... 1000 Pa ⁄ –1000... +1000 Pa
PR EM ASR EG 7111- U/ W DISPLAY 0 -10 V ■
1x inverseur
1302-7111-4011-200
max. – 5000...+ 5000 Pa PREMASREG
® 7115
0...1000 Pa ⁄ – 1000 ...+ 1000 Pa
0...2000 Pa ⁄ – 2000 ... + 2000 Pa
0...3000 Pa ⁄ – 3000 ... + 3000 Pa
0...5000 Pa ⁄ – 5000 ...+ 5000 Pa
PREMASREG 7115-U/W DISPLAY 0 -10 V ■
1x inverseur
1302-7111-4051-200
Commutation
multi-gamme :
Les interrupteurs DIP permettent de régler huit plages de mesure au total, selon le type d’appareil.
(Configuration d'usine : plage de mesure max.)
Supplément : autres plages de mesure spéciales jusqu’à 5000 Pa
avec un étalonnage automatique du point zéro en option
(à préciser S.V.P. lors de la commande)
Accessoires
ASD-06 kit de raccordement
(fourni) composé de : 2 embouts de raccordement (embouts droits)
en matière plastique ABS, tuyau souple de 2 m en PVC mou et 4 vis à tôle
7100-0060-3000-000
ASD-07 2 embouts de raccordement
(à angle droit) en matière plastique ABS 7100-0060-7000-000
DAL-01 sortie pression
pour montage sur plafond ou mural (par exemple dans les salles blanches) 7300-0060-3000-001
WS-03 protection contre les intempéries et le soleil
, 200 x 180 x 150 mm, en acier inox 7100-0040-6000-000
Tableau de conversion pour valeurs de pression :
Unité = bar mbar Pa kPa mWs
1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs
1 kPa 0,01 bar 10 mbar 1000 Pa 1 kPa 0,101971 mWs
1 bar 1 bar 1000 mbar 100000 Pa 100 kPa 10,1971 mWs
1 mbar 0,001 bar 1 mbar 100 Pa 0,1 kPa 0,0101971 mWs
1 mWs 0,0980665 bar 98,0665 mbar 9806,65 Pa 9,80665 kPa 1 mWs

19
FPREMASREG®711x
Rev. 2018 - V25 FR
Schéma de montage PREM ASREG
® 711x
3570 Pa 3570 Pa 3570 Pa
(A) (B) (C)
MODES DE SURVEILLANCE :
(A) dépression :
P1( + ) n’est pas raccordé,
ouvert côté air à l’atmosphère
P2( – ) raccord à la conduite
(B) filtre :
P1( + ) raccord en amont du filtre
P2( – ) raccord en aval du filtre
(C) ventilateur :
P1( + ) raccord en aval du ventilateur
P2( – ) raccord en amont du ventilateur
Les prises de pression sur le pressostat sont désignées par
P1( + ) pression plus élevée et par P2( – ) pression plus basse.
3 fils
raccordement
3 fils
raccordement
PREM ASREG
® 711x - U PREM
ASREG
® 711x - I
-
++
-
12 3
230 V AC
24V AC/DC
PLC
PC
+UB 24V AC/DC
Output pressure Pa 0–10V
–UB-GND
-
++
-
1 2 3
230 V AC
24V AC/DC
PLC
PC
+UB 24V AC/DC
-UB-GND
Output
pressure
Pa
4...20mA

20
FPREMASREG
®
711x
Schéma de raccordement
sortie:
0 -10 V
Interrupteurs DIP 4 et 6
non affectés!
PREMASREG
®
711x
avec / sans écran
1
2
3
AUTO ZERO
SET
min. max.
min. max.
OFFSET
123456
ON DIP
12
11
13
+UB 24V AC / 15...36V DC
Output pressure 0-10V in Pa
–UB GND
Plug for
display
Offset correction
ca. ±10 % of final value
Pushbutton
Zero point setting
Contact pin side
SET-Setting relay
switchpoint
NC
Normally Closed
NO
Normally Open
COM Common
