S+S Regeltechnik PREMASGARD 211 Series User manual

PREMASGARD
® 211x
PREMASGARD
® 212x ⁄212x - SD
D G F r
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations!
Vous avez fait l’acquisition d’un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer,
incl. Anschluss-Set, Kompaktform, einstellbar, kalibrierfähig,
mit Mehrbereichsumschaltung und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring transducers,
including connection set, compact form, adjustable,
calibratable, with multi-range switching and active output
F
Notice d’instruction
Convertisseur de pression et de pression différentielle,
y compris kit de raccordement, forme compacte, réglable,
étalonnable, avec commutation multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и преобразователь
давления измерительный дифференциальный,
вкл. комплект соединительных деталей, компактное
исполнение, настраиваемый, калибруемый, с переключением
между несколькими диапазонами и активным выходом
PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
6000-3560-0000-1XX 35600-2019 V101 11 ⁄ 2018
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄GERMANY
FON +49 (0) 911 ⁄ 519 47-0
FAX +49 (0) 911 ⁄ 519 47-70
ma[email protected]
www.SplusS.de

2
PREMASGARD
® 211x
PREMASGARD
® 212x ⁄212x - SD
D G F r
37.8
14.8
7
39
49
ø
4.3
15
30
ø 6 ø 4
~107
72
64
43.3
14.8
7
M16x1.5
M16x1.5
37.8
14.8
7
39
49
ø
4.3
15
30
ø 6 ø 4
~107
72
64
43.3
14.8
7
M16x1.5
M16x1.5
PREMASGARD
® 211x
PREMASGARD
® 212x
Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
ohne Display
without display
sin écran
без дисплея
ohne Display
without display
sin écran
без дисплея
mit Display
with display
avec écran
с дисплеем
mit Display
with display
avec écran
с дисплеем

3
DPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
Die kalibrierfähigen, kompakten Drucksensoren der Serien PREMASGARD®211x ⁄ 212x ⁄ 212x - SD sind mit 8 umschaltbaren Messbereichen,
2 umschaltbaren Ausgangssignalen (16 Geräte in einem) und optional mit Display ausgestattet und dienen zur Messung von Über-, Unter- oder
Differenzdrücken der Luft. Das piezoresistive Messelement ist temperaturkompensiert und garantiert eine hohe Zuverlässigkeit und Genauigkeit. Die
Drucktransmitter verfügen über eine Taste zum manuellen Nullpunktabgleich und über einen einstellbaren Offset. Der Einsatz der Druckfühler erfolgt
in der Reinraum-, Medizin- und Filtertechnik, in Lüftungs- und Klimakanälen, in Spritzkabinen, in Großküchen, zur Filterüberwachung und Füllstands-
messung oder zur Ansteuerung von Frequenzumrichtern. Das Messmedium des Druckmessumformers ist saubere Luft (nicht kondensierend) oder
gasförmig, nicht aggressive, nicht brennbare Medien. Der Differenzdrucksensor ist incl. Anschlussset
ASD-06 (2 m Anschlussschlauch,
zwei Druckanschlussnippeln, Schrauben).
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC/DC (± 10 %)
Bürde: Ra(Ohm) = 25 ...450 Ohm bei I -Variante
Lastwiderstand: RL> 25 kOhm bei U -Variante
Leistungsaufnahme: < 1 W bei 24 V DC; < 2 VA bei 24 V AC
Stromaufnahme: < 45 mA
Messbereiche:
Mehrbereichsumschaltung mit 8 umschaltbaren Messbereichen (siehe Tabelle)
Ausgang:
0 -10V oder 4...20 mA (über DIP-Schalter wählbar)
elektrischer Anschluss: 3-Leiteranschluss
Medientemperatur: –20...+50 °C (temperaturkompensiert 0...+50 °C)
Druckanschluss: 4 ⁄ 6 x 11mm (Schläuche Ø = 4 ⁄ 6 mm), Druckanschluss-Stutzen aus Metall
Druckart: Differenzdruck
Medium: saubere Luft und nicht aggressive, nicht brennbare Gase
Genauigkeit:
Typ 2110 ⁄ 2120 ⁄ 2120 - SD (100 Pa): typisch ± 3 Pa bei +25 °C
Typ 2111 ⁄ 2121 ⁄ 2121 - SD (1000 Pa): typisch ± 10 Pa bei +25 °C
Typ 2115 ⁄ 2125 ⁄ 2125 - SD (5000 Pa): typisch ± 35 Pa bei +25 °C
verglichen zu kalibriertem Referenzgerät
Nullpunkt-Offset: ± 10 % Messbereich
Über- ⁄ Unterdruck: ± 50 kPa
Langzeitstabilität: ± 1 % pro Jahr
Signalfilterung:
umschaltbar 1 s ⁄ 10 s
Hysterese: 0,3 % EW
medienberührende Teile: Messing, Ni, Duroplast, Si, Epoxid, RTV, BSG, UV-Silikongel
Temperaturdrift: ± 0,1 % pro °C EW
Linearität: ± 1 % EW
Gehäuse: Kunststoff, UV-stabilisiert, Werkstoff Polyamid, 30 % glaskugelverstärkt,
Farbe Verkehrsweiß (ähnlich RAL9016)
Typ 211x ⁄ 212x : mit Schnellverschlussschrauben
(Schlitz/Kreuzschlitz - Kombination)
Deckel für Display ist transparent!
Typ 212x - SD : mit Schnappdeckel
Abmaße Gehäuse: 72 x 64 x 37,8mm (Tyr 1 / Tyr 01 ohne Display)
72 x 64 x 43,3 mm (Tyr 1 mit Display)
Kabelverschraubung: M 16x1,5; mit Zugentlastung, auswechselbar, max. Innendurchmesser 10,4 mm
elektrischer Anschluss: 0,14 -1,5mm², über Schraubklemmen
Luftfeuchte: < 95 % r.H., nicht kondensierende Luft
Schutzklasse: III (nach EN 60 730)
Schutzart:
Typ 211x ⁄ 212x : IP 65 (nach EN 60 529)
Typ 212x - SD : IP 43 (nach EN 60 529)
Normen: CE-Konformität, elektromagnetische Verträglichkeit nach EN 61 326, EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Ausstattung:
Display mit Beleuchtung, zweizeilig, Ausschnitt ca. 36 x15 mm (B x H),
zur Anzeige des IST-Druckes
ZUBEHÖR
ASD - 06 Anschluss-Set (Nippel gerade) – (im Lieferumfang enthalten)
ASD - 07 Anschlussnippel (im 90°-Winkel)
DAL-01 Druckauslass für Decken- oder Wandeinbau (z.B. in Reinräumen)
WS-04 Wetter- und Sonnenschutz , 130 x 180 x 135 mm, aus Edelstahl V2A (1.4301)

4
DPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
PREMASGARD
®
212x - SD Druck- und Differenzdruckmessumformer
(mit Schnappdeckel), Standard
Druckbereich
(einstellbar)
Typ ⁄ WG01 Ausgang
(einstellbar)
Art.-Nr.
(Druckanschluss unten )
max. – 1000...+ 1000 Pa PREMASGARD
® 2121 - SD IP 43
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREMASGARD 2121-SD 0 -10 V / 4...20 mA 1301-11B7-0010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2125 - SD IP 43
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2125-SD 0 -10 V / 4...20 mA 1301-11B7-0050-000
max. – 100...+ 100 Pa PREMASGARD
® 2120 - SD IP 43
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2120-SD 0 -10 V / 4...20 mA 1301-11B7-0110-000
PREMASGARD
®
212x Druck- und Differenzdruckmessumformer
(mit Schnellverschlussschrauben), Premium
Druckbereich
(einstellbar)
Typ ⁄ WG01 Ausgang Display
(einstellbar)
Art.-Nr.
(Druckanschluss unten )
max. – 1000...+ 1000 Pa PREMASGARD
® 2121 IP 65
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREMASGARD 2121 0 -10 V / 4...20 mA 1301-11A7-0010-000
PREMASGARD 2121 LCD 0 -10 V / 4...20 mA ■1301-11A7-2010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2125 IP 65
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2125 0 -10 V / 4...20 mA 1301-11A7-0050-000
PREMASGARD 2125 LCD 0 -10 V / 4...20 mA ■1301-11A7-2050-000
max. – 100...+ 100 Pa PREMASGARD
® 2120 IP 65
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2120 0 -10 V / 4...20 mA 1301-11A7-0110-000
PREMASGARD 2120 LCD 0 -10 V / 4...20 mA ■1301-11A7-2110-000
PREMASGARD
®
211x Druck- und Differenzdruckmessumformer
(mit Schnellverschlussschrauben), Premium
Druckbereich
(einstellbar)
Typ ⁄ WG01 Ausgang Display
(einstellbar)
Art.-Nr.
(Druckanschluss oben )
max. – 1000...+ 1000 Pa PREMASGARD
® 2111 IP 65
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREM ASGA RD 2111 0 -10 V / 4...20 mA 1301-1197-0010-000
PREM ASGA RD 2111 LCD 0 -10 V / 4...20 mA ■1301-1197-2010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2115 IP 65
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2115 0 -10 V / 4...20 mA 1301-1197-0050-000
PREMASGARD 2115 LCD 0 -10 V / 4...20 mA ■1301-1197-2050-000
max. – 100...+ 100 Pa PREMASGARD
® 2110 IP 65
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2110 0 -10 V / 4...20 mA 1301-1197-0110-000
PREMASGARD 2110 LCD 0 -10 V / 4...20 mA ■1301-1197-2110-000
Mehrbereichsumschaltung: Die
Druckbereiche sind abhängig vom Gerätetyp und über DIP-Schalter einstellbar.
Ausgang:
0 -10 V oder 4...20 mA (über DIP-Schalter wählbar)
Zubehör
ASD-06 Anschluss-Set (im Lieferumfang enthalten) bestehend aus
2 Anschlussnippel (gerade) aus ABS, 2 m Schlauch aus PVC weich und 4 Blechschrauben
7100-0060-3000-000
ASD-07 2 Anschlussnippel (im 90°- Winkel) aus Kunststoff ABS 7100-0060-7000-000
DAL-01 Druckauslass für Decken- oder Wandeinbau (z.B. in Reinräumen) 7300-0060-3000-001
WS-04 Wetter- und Sonnenschutz , 130 x 180 x 135 mm, aus Edelstahl V2A (1.4 3 01) 7100-0040-7000-000

5
Umrechnungstabelle für Druckwerte:
Einheit = bar mbar Pa kPa mWs
1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs
1 kPa 0,01 bar 10 mbar 1000 Pa 1 kPa 0,101971 mWs
1 bar 1 bar 1000 mbar 100000 Pa 100 kPa 10,1971 mWs
1 mbar 0,001 bar 1 mbar 100 Pa 0,1 kPa 0,0101971 mWs
1 mWs 0,0980665 bar 98,0665 mbar 9806,65 Pa 9,80665 kPa 1 mWs
Montageschema
Montageschema
DPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
110 Pa 110 Pa 110 Pa
(A) (B) (C)
110 Pa 110 Pa 110 Pa
(A) (B) (C)
500
400
200
300
450
25
100
10 15 20 25 30 35 36 40
Bürdendiagramm
Bürde (Ohm)
Betriebsspannung (DC/V)
zulässiger
Bereich
500
400
200
300
450
25
100
10 15 20 25 30 35 36 40
Bürdendiagramm
Bürde (Ohm)
Betriebsspannung (DC/V)
zulässiger
Bereich

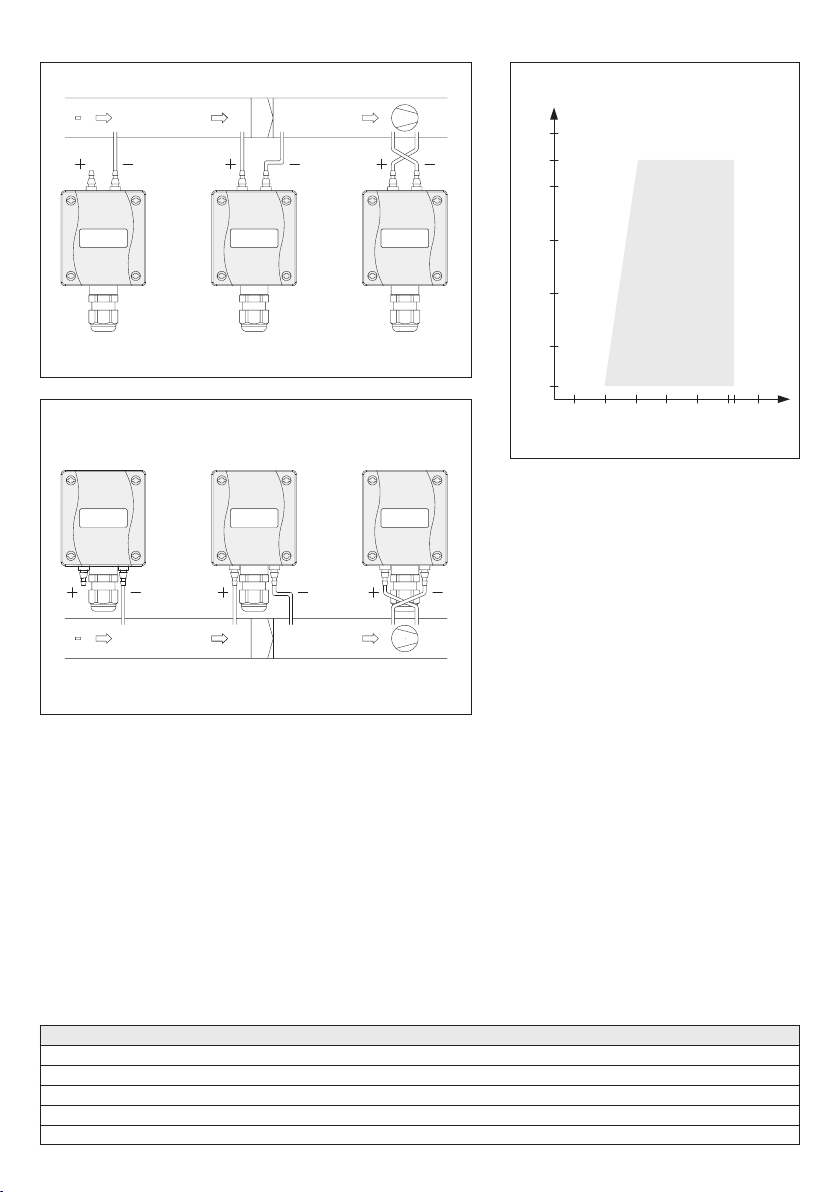

ÜBERWACHUNGSARTEN:
(A) Unterdruck:
P1( + ) wird nicht angeschlossen,
ist luftseitig offen gegen Atmosphäre
P2( – ) Anschluss im Kanal
(B) Filter:
P1( + ) Anschluss vor dem Filter
P2( – ) Anschluss nach dem Filter
(C) Ventilator:
P1( + ) Anschluss nach dem Ventilator
P2( – ) Anschluss vor dem Ventilator
Die Druckanschlüsse sind am Druckschalter mit
P1( + ) höherer Druck und
P2( – ) niedrigerer Druck gekennzeichnet.
PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
Bürdendiagramm
4...20 mA

6
DPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
123
123456
ON
offset
offset
LED
min. max.
auto
zero
Taster
Stecker für Display
Kontaktseite:
rechts
Offset-Korrektur
siehe Grafik
ca. ± 10% EW
Nullpunkt setzen
(auto zero)
Status-LED (DIP 6)
I-Ausgang (ON) = orange
U-Ausgang (OFF) = grün
Stecker
Display
DIP-
Schalter
Ausgang Druck [Pa]
–UB GND
+UB 24V AC/DC

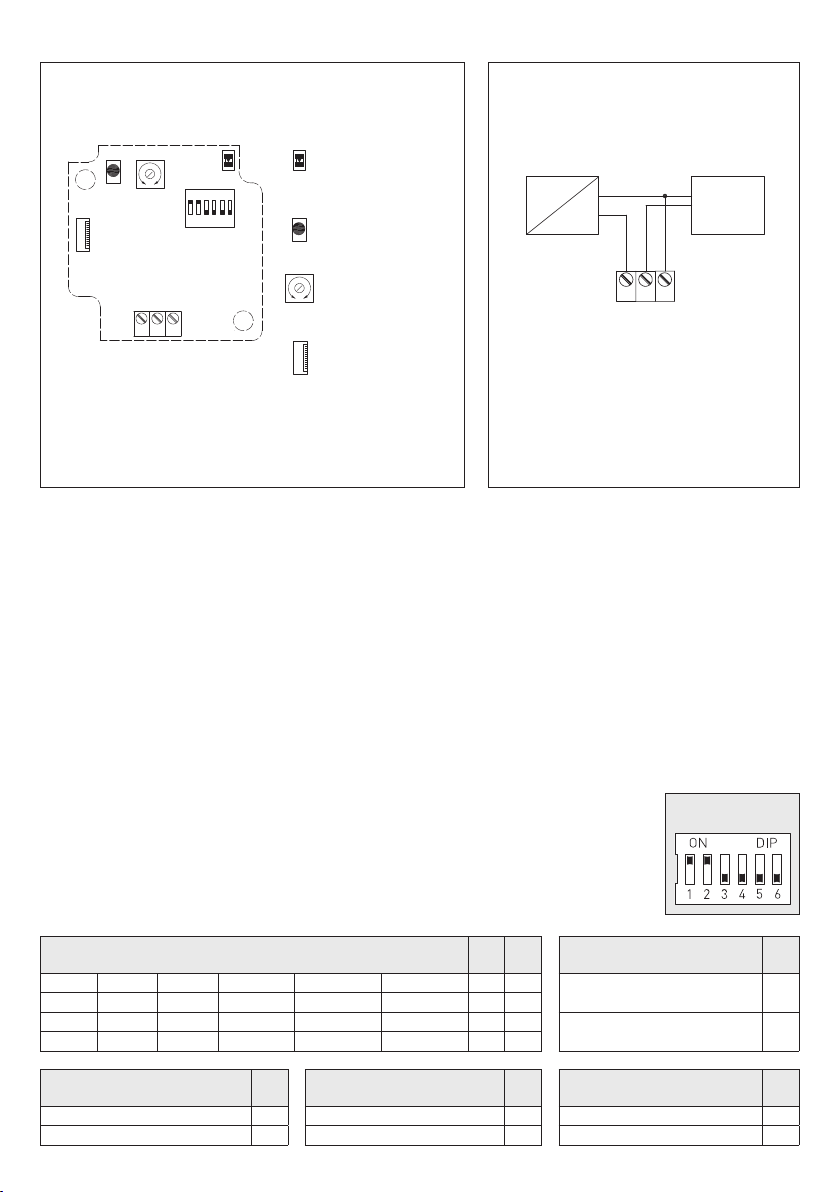

Schaltbild PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
Anschlussbild PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
-
++
-
1 2 3
230 V AC
24V AC/DC
SPS
PC
+UB 24V AC/DC
-UB AC/DC GND
Ausgang Druck
[Pa]
DIP-Schalter zur Einstellung
des Druckbereiches, der Ausgangsdämpfung und des Nullabgleichs:
DIP-Schalter
(default)
Druckbereich
(einstellbar) – max. Messbereich (default) ist vom Gerätetyp abhängig
DIP
1
DIP
2
Ausgangskennlinie
(Mode einstellbar)
DIP
4
0...50 Pa 0...100 Pa 0...1000 Pa – 50...+50 Pa – 100...+100 Pa – 1000...+1000 Pa OFF OFF
linear (default)
(zur Ermittlung des Druckes) OFF
–0...300 Pa 0...2000 Pa – – 300...+300 Pa – 2000...+2000 Pa O N OFF
–0...500 Pa 0...3000 Pa – – 500...+500 Pa – 3000...+3000 Pa OFF O N radiziert
(zur Ermittlung des Volumenstroms)
O N
0...100 Pa 0...1000 Pa 0...5000 Pa –100...+100 Pa –1000...+1000 Pa –5000...+5000 Pa O N O N
Mode Messbereich
(Mode einstellbar)
DIP
3
Messsignalfilterung
(Zeitintervall einstellbar)
DIP
5
Ausgang
(einstellbar)
DIP
6
unidirektional ( 0 ...+MR ) (default) OFF 10 s (default) OFF Spannung 0 -10V (default) OFF
bidirektional (–MR ...+MR )
O N 1 s O N Strom 4...20 mA O N

7
DPREMASGARD®211x ⁄212x ⁄212x - SD
| Konfiguration und Nullpunktkalibrierung
Die Offseteinstellung erfolgt über ein Potentiometer auf der Leiterplatte
mit einem Einstellbereich von ± 10% des Gerätedruckbereiches.
Bei Auslieferung steht das Potentiometer in Mittelstellung und ist verlackt.
Alle Einstellungen und Justagevorgänge, die zuvor durchgeführt werden,
sind in dieser Konfiguration durchzuführen.
Die Offseteinstellung wird mithilfe eines Werkzeuges „Schraubendreher 2,5“
(Klingenbreite) durchgeführt.
Automatisches Einstellen des Offsets
1. Zum Setzen des Nullpunktes muss das Gerät mindestens
60 Minuten in Betrieb sein.
2. Die Druckeingänge P (+) und P (–) sind mit einem Schlauch zu verbinden
(Druckdifferenz zwischen den Eingängen = 0 Pa).
3. Zum Setzen des Nullpunktes muss der Taster 5 Sekunden
ununterbrochen betätigt werden.
Eine LED signalisiert durch kurzes Blinken die Abgleichanforderung und
nach Ablauf eines Countdowns wird zu dem Messwert der gemessene
(aktuelle) Offsetwert addiert und nullspannungssicher abgespeichert.
Der korrekte Abgleich wird durch ein Dauerleuchten von 3 Sekunden
der LED quittiert bzw. im Display (optional) durch das Umschalten von
"AUTO 0" nach "PROG 0" angezeigt.
Hinweis: Durch Loslassen des Tasters während des Countdowns
(Zähler > 0) wird das Setzen des Nullpunktes sofort abgebrochen !
Manuelles Einstellen des Offsets
Mit dem Potentiometer kann der OFFSET ∆P abgeglichen werden.
Der Einstellbereich beträgt ca. ± 10% vom Druckbereich.
Hierbei kann ein anderer Referenzpunkt, als der Nullpunkt verwendet werden.

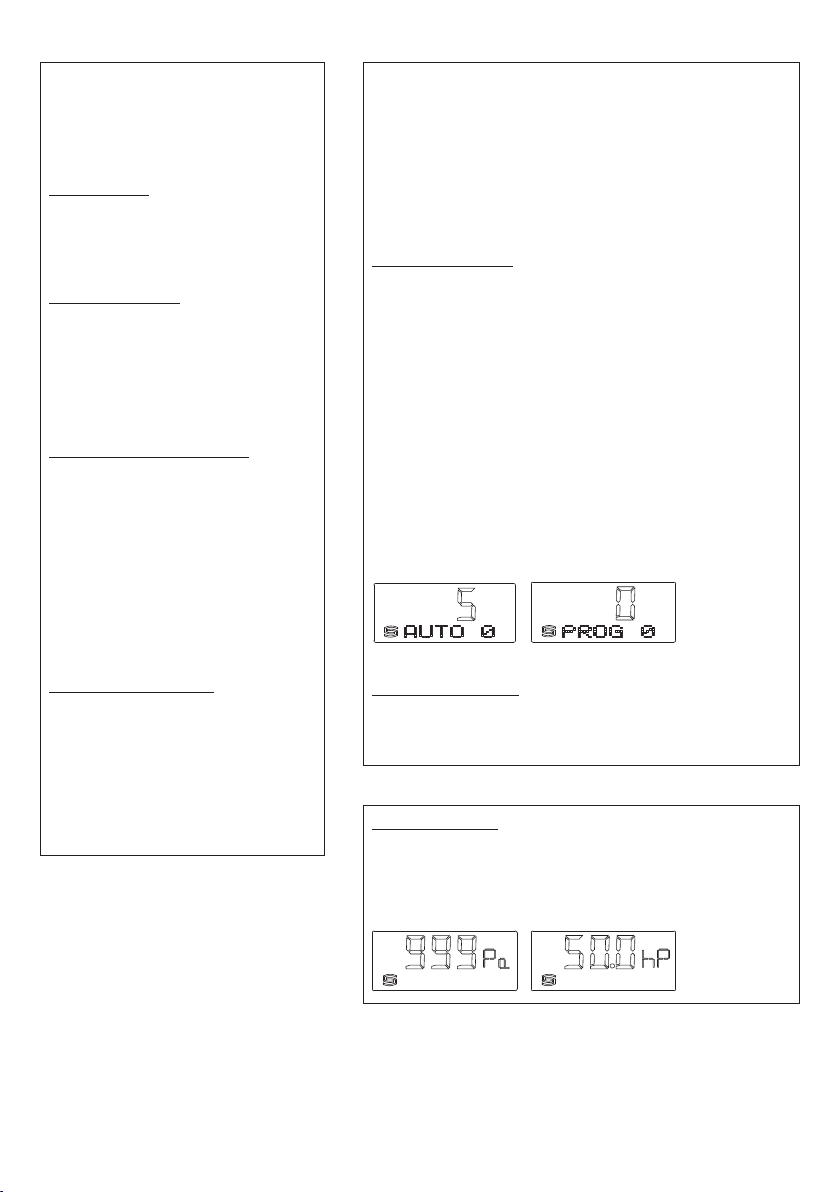

Anzeige im Display
Im Display wird in der 1. Zeile der Ist-Druck bis zur Messbereichsgrenze angezeigt.
Es erfolgt eine automatische Umschaltung zwischen den Einheiten Pa und hPa
(100 Pa = 1 hP).
Pa = Pascal
hP = Hektopascal
Folgende Konfigurationen können über den
DIP-Schalter vorgenommen werden.
Die Betätigungsschieber sind ohne Werkzeug
bedienbar. DIP 6 ist nicht belegt.
Druckbereiche
Über die DIP-Schalter DIP 1 und DIP2 können
je nach Gerätetyp jeweils vier Druckbereiche
eingestellt werden.
Mode Messbereich
Der Messbereich wird über DIP3 entweder
in den unidirektionalen Bereich oder
in den bidirektionalen Bereich konfiguriert.
Insgesamt sind somit acht Druck-Messbereiche
konfigurierbar.
Ausgangskennlinie Analogausgang
Über den DIP-Schalter DIP 4 kann die
Ausgangskennlinie bestimmt werden.
Hierbei wird zwischen einer linearen und
radizierten Ausgangskennlinie unterschieden.
Die Messbereichseinstellung über DIP1
und DIP 2 ist bei der radizierten Ausgangs-
kennlinie ohne Funktion.
In diesem Fall wird der maximale Druckbereich
zur Berechnung herangezogen.
Messsignalfilterung
Zur Stabilisierung des Druckmesssignals und
der Ausgangsspannung wird das Messsignal
gefiltert.
Das Zeitintervall dieser Mittelwertsbildung
kann über den DIP-Schalter DIP 5 auf
1 oder 10 Sekunden eingestellt werden.
Durch eine höhere Filterzeit wird automatisch
die Einschwingzeit des Sensors verlängert.

8
DPREMASGARD®211x ⁄212x ⁄212x - SD
| Konfiguration und Nullpunktkalibrierung
U-Variante
(MB: 0...+xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
0 V bei O Pa Druckdifferenz!
Ausgangsspannung 0 ...10 V
für Druckdifferenz von 0 Pa bis Endwert
U - Variante
(MB: – xx ... + xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
5 V bei O Pa Druckdifferenz!
Ausgangsspannung 0 ...10 V
für Druckdifferenz –∆P...+∆P
I - Variante
(MB: 0...+xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
4 mA bei O Pa Druckdifferenz!
Ausgangsstrom 4...20mA
für Druckdifferenz von 0 Pa bis Endwert
I - Variante
(MB: – xx ... +xx Pa)
Nach erfolgreicher Nullpunktkalibrierung beträgt die
Ausgangsspannung (bei Mittelstellung des Offsetreglers)
12mA bei O Pa Druckdifferenz!
Ausgangsstrom 4...20mA
für Druckdifferenz –∆P...+∆P
10 V
0 V
Kennlinienverschiebung durch
Einstellregler (Rechtsanschlag)
Offset = +10%
Originalkennlinie
Offset = 0
Einstellregler
(Mittelstellung = default)
Kennlinienverschiebung durch
Einstellregler (Linksanschlag)
Offset = –10%
(Nullpunkt - Offset) 100% des
Messbereiches
10 V
0 V
5 V
0 Pa
+ Pa
– Pa
Kennlinienverschiebung (+) durch
Einstellregler (Rechtsanschlag)
ca. +10%
Kennlinienverschiebung (–) durch
Einstellregler (Linksanschlag)
ca. –10%
Originalkennlinie
Offset = 0 (Potentiometer in
Mittelstellung = Auslieferzustand)
Druckdifferenz in Pa
Druck am Eingang
(P+)> Druck am
Eingang (P–)
Druck am Eingang
(P–)> Druck am
Eingang (P+)
U Ausg. in V
20 mA
4 mA
0 Pa + Pa
I Ausgang in mA
Kennlinienverschiebung (+) durch
Einstellregler (Rechtsanschlag)
ca. +10%
Originalkennlinie
Offset = 0 (Potentiometer in
Mittelstellung = Auslieferzustand)
Druckdifferenz in Pa
Kennlinienverschiebung (–) durch
Einstellregler (Linksanschlag)
ca. –10%
20 mA
4 mA
12 mA
0 Pa
+ Pa
– Pa
Kennlinienverschiebung (+) durch
Einstellregler (Rechtsanschlag)
ca. +10%
Kennlinienverschiebung (–) durch
Einstellregler (Linksanschlag)
ca. –10%
Originalkennlinie
Offset = 0 (Potentiometer in
Mittelstellung = Auslieferzustand)
Druckdifferenz in Pa
Druck am Eingang
(P+)> Druck am
Eingang (P–)
Druck am Eingang
(P–)> Druck am
Eingang (P+)

9
Die Einbaulage ist beliebig. Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät. Die
Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten
Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen.
– Achtung, beim Einführen der Kabel ist darauf zu achten, dass dieses nicht unterhalb der Platine geführt wird.
Hierdurch können die Schlauchverbindungen geknickt oder beschädigt werden!
– Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät.
– Die Druckeingänge sind „gepolt“, d.h. die Überdruckleitung muss am Eingang P+, die Unterdruckleitung am Eingang P– angeschlossen werden.
– Am Einstellregler kann das Ausgangssignal um ±10 % vom Endwert des Messbereiches verschoben werden. Somit kann man eventuelle
Alterungs- und Drifterscheinungen kompensieren. Die Einstellung darf nur bei Differenzdruck (ca. 90 % des EW) erfolgen.
– Durch die Änderung des Offset per Einstellregler geht die Werkskalibrierung verloren!
– Beim Betrieb des Gerätes außerhalb des Spezifikationsbereiches entfallen alle Garantieansprüche.
Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“
(ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“.
Außerdem sind folgende Punkte zu beachten:
– Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
– Der Anschluss der Geräte darf nur an Sicherheitskleinspannung und im spannungslosen Zustand erfolgen.
Um Schäden und Fehler am Gerät (z.B. durch Spannungsinduktion) zu verhindern, sind abgeschirmte Leitungen zu verwenden,
eine Parallelverlegung zu stromführenden Leitungen zu vermeiden und die EMV- Richtlinien zu beachten.
– Dieses Gerät ist nur für den angegebenen Verwendungszweck zu nutzen, dabei sind die entsprechenden Sicherheitsvorschriften des VDE,
der Länder, ihrer Überwachungsorgane, des TÜV und der örtlichen EVU zu beachten.
Der Käufer hat die Einhaltung der Bau- und Sicherungsbestimmung zu gewährleisten und Gefährdungen aller Art zu vermeiden.
–
Für Mängel und Schäden, die durch unsachgemäße Verwendung dieses Gerätes entstehen, werden keinerlei Gewährleistungen und Haftungen übernommen .
– Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
– Montage und Inbetriebnahme der Geräte darf nur durch Fachpersonal erfolgen.
–
Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage- und Bedienungsanleitung, Abweichungen zur
Katalogdarstellung sind nicht zusätzlich aufgeführt und im Sinne des technischen Fortschritts und der stetigen Verbesserung unserer Produkte möglich.
– Bei Veränderungen der Geräte durch den Anwender entfallen alle Gewährleistungsansprüche.
– Dieses Gerät darf nicht in der Nähe von Wärmequellen (z.B. Heizkörpern) oder deren Wärmestrom eingesetzt werden, eine direkte Sonneneinstrahlung
oder Wärmeeinstrahlung durch ähnliche Quellen (starke Leuchte, Halogenstrahler) ist unbedingt zu vermeiden.
– Der Betrieb in der Nähe von Geräten, welche nicht den EMV- Richtlinien entsprechen, kann zur Beeinflussung der Funktionsweise führen.
– Dieses Gerät darf nicht für Überwachungszwecke, welche dem Schutz von Personen gegen Gefährdung oder Verletzung dienen und
nicht als Not-Aus-Schalter an Anlagen und Maschinen oder vergleichbare sicherheitsrelevante Aufgaben verwendet werden.
– Die Gehäuse- und Gehäusezubehörmaße können geringe Toleranzen zu den Angaben dieser Anleitung aufweisen.
– Veränderungen dieser Unterlagen sind nicht gestattet.
– Reklamationen werden nur vollständig in Originalverpackung angenommen.
Hinweise zur Inbetriebnahme:
Dieses Gerät wurde unter genormten Bedingungen kalibriert, abgeglichen und geprüft. Bei Betrieb unter abweichenden Bedingungen empfehlen wir Vorort eine
manuelle Justage erstmals bei Inbetriebnahme sowie anschließend in regelmäßigen Abständen vorzunehmen.
Eine Inbetriebnahme ist zwingend durchzuführen und darf nur von Fachpersonal vorgenommen werden!
Vor der Montage und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
D
Wichtige Hinweise

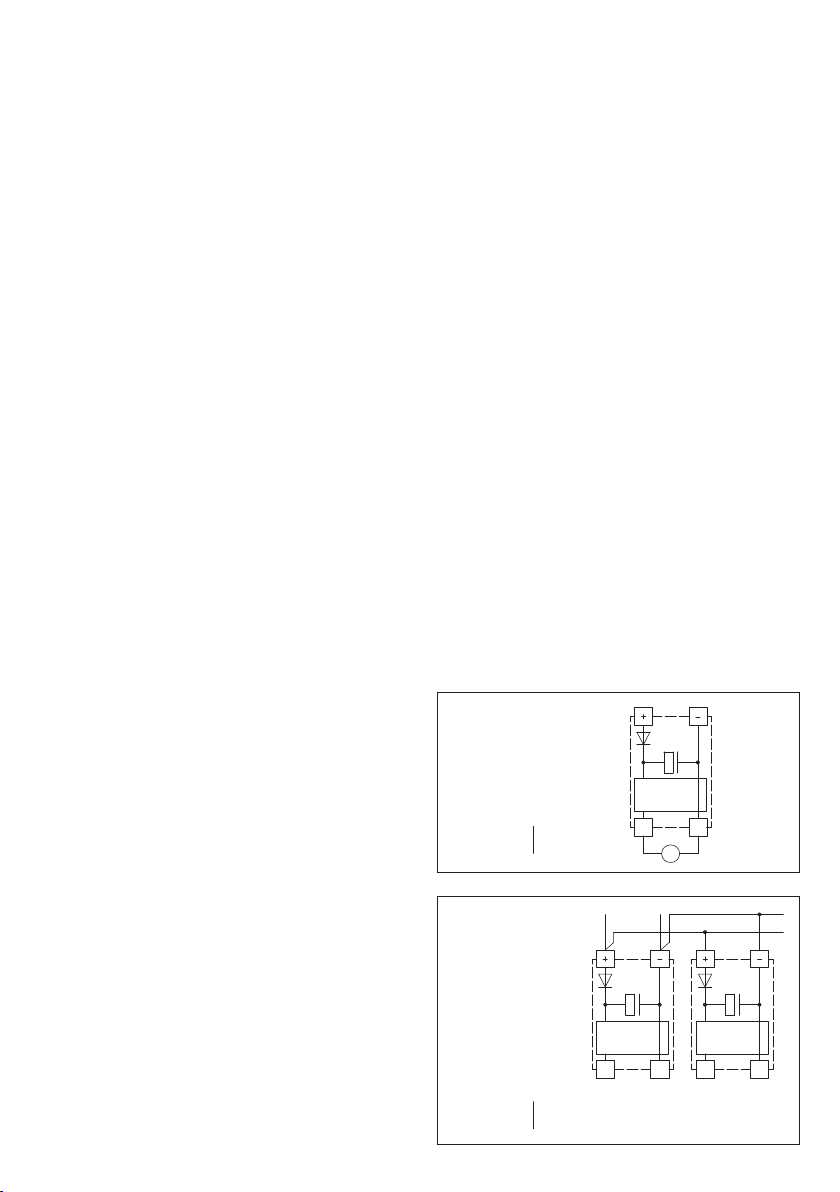

Schaltbild
Parallelbetrieb
Schaltbild
Einzelbetrieb
VERSORGUNGSSPANNUNG:
Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante
eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese
interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs-
spannung.
Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird
die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung
gemessen!
Werden mehrere Geräte von einer 24 V
AC - Spannung versorgt, ist
darauf zu achten, dass alle „positiven“ Betriebsspannungseingänge (+) der
Feldgeräte miteinander verbunden sind, sowie alle „negativen“ Betriebs-
spannungseingänge (–) = Bezugspotential miteinander verbunden sind
(phasengleicher Anschluss der Feldgeräte). Alle Feldgeräteausgänge
müssen auf das gleiche Potential bezogen werden!
Bei Verpolung der Versorgungsspannung an einem der Feldgeräte würde
über dieses ein Kurzschluss der Versorgungsspannung erzeugt. Der somit
über dieses Feldgerät fließende Kurzschlussstrom kann zur Beschädigung
dieses Gerätes führen.
Achten Sie daher auf die korrekte Verdrahtung!
Schaltung Schaltung
0-10V 0V/GND 0-10V 0V/GND
Versorgung mit
AC 24V~ 0V
DC 24V= GND
AC 24V~ 0V
DC 24V= GND
Schaltung
0-10V 0V/GND
V
Versorgung mit

10
GPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11

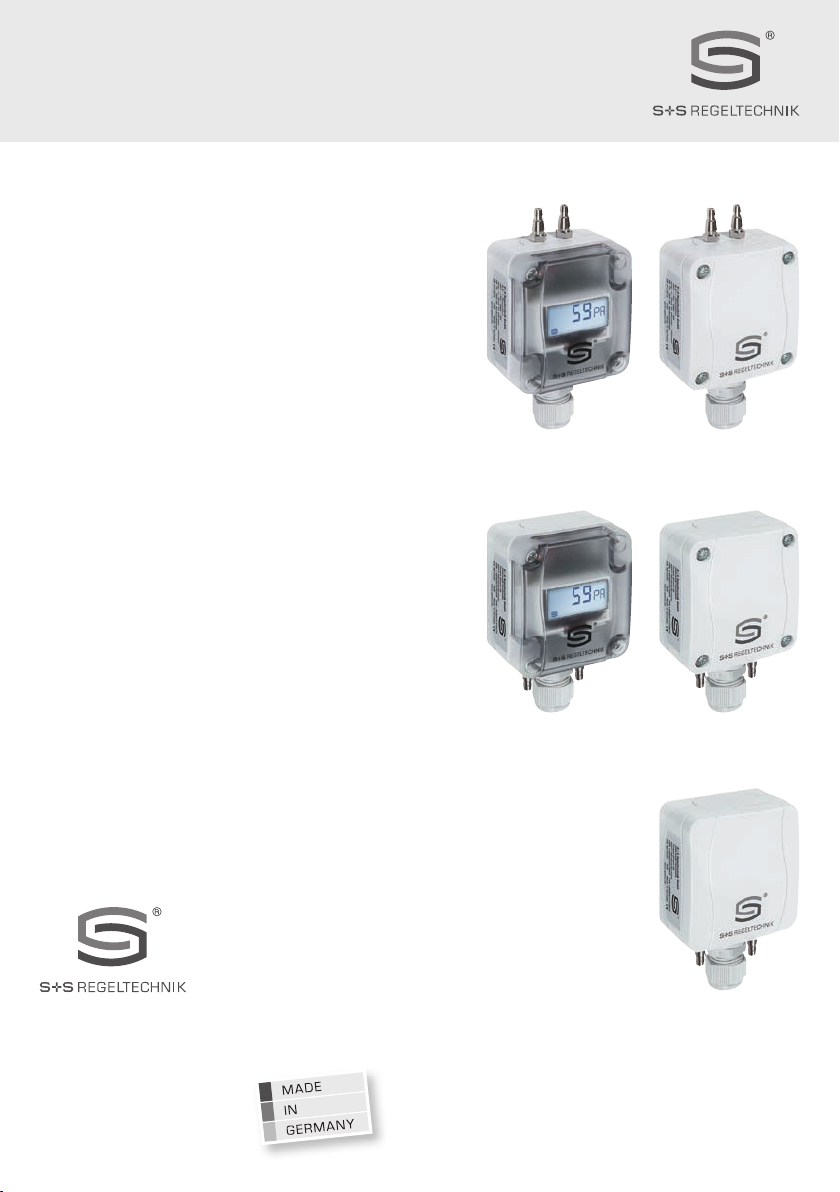

The calibrateable compact pressure sensors of the PREMASGARD®211x ⁄ 212x ⁄ 212x - SD series are equipped with 8 switchable measuring
ranges, 2 switchable output signals (16 devices in one) and with or without optional display and are used for measuring above-atmospheric, below-
atmospheric, or differential pressures in air. The piezo-resistive measuring element is temperature-compensated and guarantees a high degree of
reliability and accuracy. These pressure transmitters have a pushbutton for manual zero point calibration and an adjustable offset. Applications of
these pressure sensors are in clean room, medical and filter technology, in ventilation and air conditioning ducts, in spray booths, in large-scale catering
facilities, for monitoring filters, for level measurement or for triggering frequency converters. Media measured with these pressure transducers are
air (non-precipitating), or other gaseous non-aggressive, non-combustible media. The differential pressure sensor is supplied including connection
set
ASD-06 2 m connection hose, two pressure connection nipples, screws).
TECHNICAL DATA
Power supply: 24 V AC/DC (± 10 %)
Working resistance: Ra(Ohm) = 25 ...450 Ohm for I variant
Load resistance: RL> 25 kOhm for U variant
Power consumption: < 1 W at 24 V DC; < 2 VA at 24 V AC
Current consumption: < 45 mA
Measuring ranges:
multi-range switching with 8 switchable measuring ranges (see table)
Output:
0 -10 V or 4...20 mA (selectable via DIP switches)
Electrical connection: 3-wire connection
Media temperature: –20...+50 °C (temperature-compensated 0...+50 °C)
Pressure connection: 4 ⁄ 6 x 11mm (hoses Ø = 4 ⁄ 6 mm), metal pressure connectors
Type of pressure: differential pressure
Medium: clean air and other non-aggressive, non-combustible gases
Accuracy:
Type 2110 ⁄ 2120 ⁄ 2120 - SD (100 Pa): typically ± 3 Pa at +25 °C
Type 2111 ⁄ 2121 ⁄ 2121 - SD (1000 Pa): typically ± 10 Pa at +25 °C
Type 2115 ⁄ 2125 ⁄ 2125 - SD (5000 Pa): typically ± 35 Pa at +25 °C
compared to the calibrated reference device
Zero point offset: ±10 % of final value
Above- ⁄ below-
atmospheric pressure: ± 50 kPa
Long-term stability: ± 1 % per year
Signal filtering:
switchable 1 s ⁄ 10 s
Hysteresis: 0.3 % of final value
Media contacting parts:
Brass, Ni, Duroplast, Si, epoxy, RTV, BSG, UV silicone gel
Temperature drift values: ± 0.1 % of final value ⁄ °C
Linearity: < ± 1 % of final value
Enclosure: plastic, UV-stabilised, material polyamide, 30 % glass-globe reinforced,
colour traffic white (similar to RAL 9016)
Type 211x ⁄ 212x : with quick-locking screws
(slotted/Phillips head combination)
enclosure cover for display is transparent!
Type 212x - SD : with snap-on lid
Enclosure dimensions: 72 x 64 x 37.8 mm (Tyr 1 / Tyr 01 without display)
72 x 64 x 43.3 mm (Tyr 1 with display)
Cable gland: M16 x 1.5, including strain relief, exchangeable, max. inner diameter 10.4 mm
Electrical connection: 0.14 - 1.5 mm², via terminal screws
Humidity: < 95 % r. H., non-precipitating air
Protection class: III (according to EN 60 730)
Protection type:
Type 211x ⁄ 212x : IP 65 (according to EN 60 529)
Type 212x - SD : IP 43 (according to EN 60 529)
Standards: CE conformity, electromagnetic compatibility according to EN 61 326, EMC directive 2014 ⁄ 30 ⁄ EU
Features: two-line
display with illumination , cutout approx. 36 x15 mm (W x H),
to display ACTUAL pressure
ACCESSORIES
ASD - 06 Connection set (nipple straight) – (included in the scope of delivery)
ASD - 07 Connection nipple (at 90° angle)
DAL-01 Pressure outlet for ceiling or in-wall installation (e.g. in clean rooms)
WS-04 Weather and sun protection , 130 x 180 x 135 mm, stainless steel V2A (1.4301)

11
GPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
PREMASGARD
®
212x - SD Pressure and differential pressure measuring transducers
(with snap-on lid), Standard
Pressure range
(adjustable)
Type ⁄ WG01 Output
(adjustable)
Item No.
(Pressure connectors on the bottom side)
max. – 1000...+ 1000 Pa PREMASGARD
® 2121 - SD IP 43
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREMASGARD 2121-SD 0 -10 V / 4...20 mA 1301-11B7-0010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2125 - SD IP 43
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2125-SD 0 -10 V / 4...20 mA 1301-11B7-0050-000
max. – 100...+ 100 Pa PREMASGARD
® 2120 - SD IP 43
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2120-SD 0 -10 V / 4...20 mA 1301-11B7-0110-000
PREMASGARD
®
212x Pressure and differential pressure measuring transducers
(with quick-locking screws), Premium
Pressure range
(adjustable)
Type ⁄ WG01 Output Display
(adjustable)
Item No.
(Pressure connectors on the bottom side)
max. – 1000...+ 1000 Pa PREMASGARD
® 2121 IP 65
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREMASGARD 2121 0 -10 V / 4...20 mA 1301-11A7-0010-000
PREMASGARD 2121 LCD 0 -10 V / 4...20 mA ■1301-11A7-2010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2125 IP 65
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2125 0 -10 V / 4...20 mA 1301-11A7-0050-000
PREMASGARD 2125 LCD 0 -10 V / 4...20 mA ■1301-11A7-2050-000
max. – 100...+ 100 Pa PREMASGARD
® 2120 IP 65
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2120 0 -10 V / 4...20 mA 1301-11A7-0110-000
PREMASGARD 2120 LCD 0 -10 V / 4...20 mA ■1301-11A7-2110-000
PREMASGARD
®
211x Pressure and differential pressure measuring transducers
(with quick-locking screws), Premium
Pressure range
(adjustable)
Type ⁄ WG01 Output Display
(adjustable)
Item No.
(Pressure connectors on the top side)
max. – 1000...+ 1000 Pa PREMASGARD
® 2111 IP 65
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREM ASGA RD 2111 0 -10 V / 4...20 mA 1301-1197-0010-000
PREM ASGA RD 2111 LCD 0 -10 V / 4...20 mA ■1301-1197-2010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2115 IP 65
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2115 0 -10 V / 4...20 mA 1301-1197-0050-000
PREMASGARD 2115 LCD 0 -10 V / 4...20 mA ■1301-1197-2050-000
max. – 100...+ 100 Pa PREMASGARD
® 2110 IP 65
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2110 0 -10 V / 4...20 mA 1301-1197-0110-000
PREMASGARD 2110 LCD 0 -10 V / 4...20 mA ■1301-1197-2110-000
Multi-range switching: The
pressure ranges depend on the device type and can be set via DIP switches.
Output: 0 -10 V or 4...20 mA (selectable via DIP switches)
Accessories
ASD-06 Connection set (included in the scope of delivery), consisting of
2 connection nipples (straight) made of ABS, 2 m PVC hose, soft, and 4 tapping screws
7100-0060-3000-000
ASD-07 2 connection nipples (at 90 degree angle) made of plastic, ABS 7100-0060-7000-000
DAL-01 Pressure outlet for ceiling or in-wall installation (e.g. in clean rooms) 7300-0060-3000-001
WS-04 Weather and sun protection , 130 x 180 x 135 mm, stainless steel V2A (1.4 3 01) 7100-0040-7000-000

12
GPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
Conversion table for pressure values:
Unit = bar mbar Pa kPa mH2O
1 Pa 0.00001 bar 0.01 mbar 1 Pa 0.001 kPa 0.000101971 mH2O
1 kPa 0.01 bar 10 mbar 1000 Pa 1 kPa 0.101971 mH2O
1 bar 1 bar 1000 mbar 100000 Pa 100 kPa 10.1971 mH2O
1 mbar 0.001 bar 1 mbar 100 Pa 0.1 kPa 0.0101971 mH2O
1 mH2O 0.0980665 bar 98.0665 mbar 9806.65 Pa 9.80665 kPa 1 mH2O
Mounting diagram
Mounting diagram
110 Pa 110 Pa 110 Pa
(A) (B) (C)
110 Pa 110 Pa 110 Pa
(A) (B) (C)
TYPES OF MONITORING:
(A) Below-atmospheric pressure:
P1( + ) is not connected
but open against atmosphere
P2( – ) connected to inside of duct
(B) Filter:
P1( + ) connected upstream of filter
P2( – ) connected downstream of filter
(C) Ventilator:
P1( + ) connected downstream of ventilator
P2(
–
) connected upstream of ventilator
Pressure connections at the pressure switch
are marked with
P1( + ) for higher pressure and
P2( – ) for lower pressure.
PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
Load resistance diagram
4...20 mA
500
400
200
300
450
25
100
10 15 20 25 30 35 36 40
Load resistance diagram
Working resistance (Ohm)
Operating voltage (V DC)
Admissible
range
500
400
200
300
450
25
100
10 15 20 25 30 35 36 40
Load resistance diagram
Working resistance (Ohm)
Operating voltage (V DC)
Admissible
range

13
GPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
123
123456
ON
offset
offset
LED
min. max.
auto
zero Pushbutton
Plug for display
contact is
on the right side
Zero point setting
(auto zero)
Offset correction
see graph
ca. ± 10% of
final value
Plug for
display
DIP
switches
Output pressure [Pa]
–UB GND
+UB 24V AC/DC
Status LED (DIP 6)
I Output (ON) = orange
U Output (OFF) = green
Schematic diagram PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
Connecting diagram PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
-
++
-
1 2 3
230 V AC
24V AC/DC
PLC
PC
+UB 24V AC/DC
-UB AC/DC GND
Output pressure
[Pa]
DIP switches for
pressure range setting, output attenuation and zero compensation:
DIP switch
(default)
Pressure range
(selectable) – max. measuring range (default) is depending to the type of device
DIP
1
DIP
2
Output characteristic line
(Mode selectable)
DIP
4
0...50 Pa 0...100 Pa 0...1000 Pa – 50...+50 Pa – 100...+100 Pa – 1000...+1000 Pa OFF OFF
Linear (default)
(for pressure detection) OFF
–0...300 Pa 0...2000 Pa – – 300...+300 Pa – 2000...+2000 Pa O N OFF
–0...500 Pa 0...3000 Pa – – 500...+500 Pa – 3000...+3000 Pa OFF O N Square root extracting
(to determine the volume flow)
O N
0...100 Pa 0...1000 Pa 0...5000 Pa –100...+100 Pa –1000...+1000 Pa –5000...+5000 Pa O N O N
Measuring range mode
(Mode selectable)
DIP
3
Measurement signal filtering
(Time interval selectable)
DIP
5
Output
(selectable)
DIP
6
Unidirectional ( 0 ...+MR ) (default) OFF 10 s (default) OFF Voltage 0 -10 V (default) OFF
Bidirectional (–MR ...+MR )
O N 1 s O N Current 4...20 mA O N

14
Offset adjustment is done at a potentiometer on the circuit board within
an adjustment range of ± 10 % of the device’s pressure range.
Ex-factory this potentiometer is in center position and is lacquer sealed.
All settings and adjustments that are made before must be done in this
configuration.
Offset adjustment is carried out using a tool called “screwdriver 2.5”
(blade with in mm).
Automatic offset setting
1. Before setting the zero point, the device must be in operation for
at least 60 minutes.
2. Connect pressure inputs P (+) and P (–) by means of a hose
(pressure difference between both inputs = 0 Pa).
3. For zero point setting press button uninterruptedly for 5 seconds.
A LED signalises prompting the calibration by short flashing,
and after a short countdown the measured (current) offset value is
added to the measurand and zero voltage safe stored.
Correct calibration is confirmed by steady light of the LED for
3 seconds respectively indicated in the display (optional) by switching
from “AUTO 0” to “PROG 0”.
Note: By releasing the button during the countdown (counter > 0),
zero point setting is immediately terminated!
Manual offset adjustment
At the potentiometer OFFSET ∆P can be balanced.
The adjustment range is ca. ± 10 % of the pressure range.
Here another reference point different from zero point can be used.
Readout in the display
In the 1st line of the display, the ACTUAL pressure up to the measuring range
limit is displayed.
Switching between the units Pa and hPa (100 Pa = 1 hP) happens automatically.
Pa = Pascal
hP = Hektopascal
The following configurations can be preset via
DIP switches.
The DIP switch sliding blocks can be moved
without using tools. DIP switch 6 is not assigned.
Pressure ranges
In each case four different pressure ranges
depending on the type of device can be preset
via DIP switches DIP 1 and DIP 2.
Measuring range mode
The measuring range is configured via DIP
switch DIP 3, either into the unidirectional range
or into the bidirectional range.
Therefore altogether eight pressure measuring
ranges are configurable.
Characteristic line – analog output
The output characteristic line can be defined via
DIP switch DIP 4. Here is distinguished between
a linear and a square root extracting output
characteristic line. When square root extracting
output characteristic line is selected, the
measuring range setting at DIP switches DIP 1
and DIP 2 is without function.
In that case the maximum pressure range is
used for computation.
Measurement signal filtering
In order to stabilize the pressure measurement
signal and the output voltage, the measurement
signal is filtered.
The time interval for such averaging can be
preset via DIP switch DIP5 to 1 or 10 seconds.
By a longer filtering interval, the settling time of
the sensor is automatically extended.
GPREMASGARD®211x ⁄212x ⁄212x - SD
| Configuration and zero point calibration

15
U - variant
(Range: 0...+xxPa)
After successful zero point calibration, the output voltage
is 0 V at 0 Pa pressure difference (with the offset knob
in central position)!
Output voltage 0...10 V
for pressure difference from 0 Pa to final value
U - variant
(Range: – xx ...+ xx Pa)
After successful zero point calibration, the output voltage
is 5 V at 0 Pa pressure difference (with the offset knob in
central position)!
Output voltage 0...10 V
for pressure difference – ΔP ... +ΔP
I - variant
(Range: 0...+xxPa)
After successful zero point calibration, the output current
is 4 mA at 0 Pa pressure difference (with the offset knob
in central position)!
Output current 4...20 mA
for pressure difference from 0 Pa to final value
I - variant
(Range: – xx ... + xx Pa)
After successful zero point calibration, the output current
is 12 mA at 0 Pa pressure difference (with the offset knob
in central position)!
Output current 4... 20 mA
for pressure difference – ΔP ... +ΔP
GPREMASGARD®211x ⁄212x ⁄212x - SD
| Configuration and zero point calibration
10 V
0 V
Displacement of characteristic line
by control knob (right stop)
Offset = +10%
Original characteristic line
Offset = 0
Control knob in
central position = default
Displacement of characteristic line
by control knob (left stop)
Offset = –10%
(zero point offset) 100% of
measuring range
10 V
0 V
5 V
0 Pa
+ Pa
– Pa
Displacement of
characteristic line(+)
by control knob (right stop)
ca. +10%
Displacement of
characteristic line(–)
by control knob (left stop)
ca. –10%
Original characteristic line
Offset = 0 (potentiometer in
central position = factory setting)
Pressure difference in Pa
U output in V
Pressure at input
(P+)> pressure at
input (P–)
Pressure at input
(P–)> Pressure at
input (P+)
20 mA
4 mA
0 Pa + Pa
I output in mA
Displacement of characteristic line(+)
by control knob (right stop)
ca. +10%
Original characteristic line
Offset = 0 (potentiometer in
central position = factory setting)
Pressure difference in Pa
Displacement of characteristic line(–)
by control knob (left stop)
ca. –10%
20 mA
4 mA
12 mA
0 Pa
+ Pa
– Pa
Displacement of
characteristic line(+)
by control knob (right stop)
ca. +10%
Displacement of
characteristic line(–)
by control knob (left stop)
ca. –10%
Original characteristic line
Offset = 0 (potentiometer in
central position = factory setting)
Pressure difference in Pa
Pressure at input
(P+)> pressure at
input (P–)
Pressure at input
(P–)> Pressure at
input (P+)

16
G
General notes
This device can be mounted in any position. The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device.
Pressure ranges are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations
or may destroy the device.
– Attention! When leading in cables, make sure, they do not go under the board. This might buckle or damage hose connections!
– The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device.
– Pressure inputs are “poled“ i.e. the above-atmospheric pressure line must be connected at input P+
and the below-atmospheric pressure line must be connected at input P–.
– At an adjusting element, the output signal can be offset by ± 10 % of the final value of the measuring range.
In this way, possible ageing or drift effects can be compensated.
– Adjustment may only be made at the presence of differential pressure (ca. 90 % of final value).
– By changing the offset at the adjusting element, factory-calibration is lost!
– If this device is operated beyond the specified range, all warranty claims are forfeited.
Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and
Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions.
In addition, the following points are to be observed:
– These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!
– Devices must only be connected to safety extra-low voltage and under dead-voltage condition. To avoid damages and errors at the device (e.g. by voltage
induction) shielded cables are to be used, laying parallel with current-carrying lines is to be avoided, and EMC directives are to be observed.
–
This device shall only be used for its intended purpose. Respective safety regulations issued by the VDE, the states, their control authorities, the TÜV and
the local energy supply company must be observed. The purchaser has to adhere to the building and safety regulations and has to prevent perils of any kind.
– No warranties or liabilities will be assumed for defects and damages arising from improper use of this device.
– Consequential damages caused by a fault in this device are excluded from warranty or liability.
– These devices must be installed and commissioned by authorised specialists.
–
The technical data and connecting conditions of the mounting and operating instructions delivered together with the device are exclusively valid. Deviations
from the catalogue representation are not explicitly mentioned and are possible in terms of technical progress and continuous improvement of our products.
– In case of any modifications made by the user, all warranty claims are forfeited.
– This device must not be installed close to heat sources (e.g. radiators) or be exposed to their heat flow.
Direct sun irradiation or heat irradiation by similar sources (powerful lamps, halogen spotlights) must absolutely be avoided.
– Operating this device close to other devices that do not comply with EMC directives may influence functionality.
– This device must not be used for monitoring applications, which serve the purpose of protecting persons against hazards or injury,
or as an EMERGENCY STOP switch for systems or machinery, or for any other similar safety-relevant purposes.
– Dimensions of enclosures or enclosure accessories may show slight tolerances on the specifications provided in these instructions.
– Modifications of these records are not permitted.
– In case of a complaint, only complete devices returned in original packing will be accepted.
Notes on commissioning:
This device was calibrated, adjusted and tested under standardised conditions. When operating under deviating conditions, we recommend performing an
initial manual adjustment on-site during commissioning and subsequently at regular intervals
.
Commissioning is mandatory and may only be performed by qualified personnel!
These instructions must be read before installation and commissioning and all notes provided therein are to be regarded!
Connecting scheme
Parallel operation
Connecting scheme
Individual operation
SUPPLY VOLTAGE :
For operating voltage reverse polarity protection, a one-way rectifier or
reverse polarity protection diode is integrated in this device variant.
This internal one-way rectifier also allows operating devices on AC supply
voltage.
The output signal is to be tapped by a measuring instrument. Output
voltage is measured her against zero potential (O V) of the input voltage!
When several devices are supplied by one 24 V
AC voltage supply , it is to
be ensured that all ”positive“ operating voltage input terminals (+) of the
field devices are connected with each other and all ”negative“ operating
voltage input terminals (–) (= reference potential) are connected together
(in-phase connection of field devices). All outputs of field devices must be
referenced to the same potential!
In case of reversed polarity at one field device, a supply voltage short-
circuit would be caused by that device. The consequential short-circuit
current flowing through this field device may cause damage to it.
Therefore, pay attention to correct wiring!
Circuitry Circuitry
0...10V 0V/GND 0...10V 0V/GND
Power supply
AC 24V~ 0V
DC 24V= GND
Circuitry
0...10V 0V/GND
V
Power supply
AC 24V~ 0V
DC 24V= GND

17
FPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
Les capteurs de pression compacts étalonnables des séries PREMASGARD®211x ⁄ 212x ⁄ 212x - SD sont dotés de 8 plages de mesure commu-
tables, 2 signaux de sortie commutables (16 appareils en un) et en option d'un écran et servent à mesurer les surpressions, les dépressions ou les
pressions différentielles de l'air. Grâce à la compensation en température, l’élément de mesure piézorésistif garantit une grande fiabilité et une haute
précision. Les transmetteurs de pression sont dotés d’une touche pour l’étalonnage manuel du point zéro et d’un « offset » réglable. Les sondes de
pression sont utilisées dans des techniques de salles blanches, de médecine et de filtrage, dans des gaines de ventilation et de climatisation, dans
des cabines de pistolage, dans des cuisines industrielles, pour le contrôle de filtrage et la mesure du niveau de remplissage ou pour le pilotage des
variateurs de fréquence. Le milieu à mesurer du convertisseur de pression est l’air propre (sans risque de condensation), ou des milieux gazeux non
agressifs et non inflammables. Le capteur de pression différentielle est fourni avec kit de raccordement
ASD-06 (2 m tuyau flexible, deux embouts
de raccordement, vis).
CARACTÉRISTIQUES TECHNIQUES
Alimentation en tension: 24 V ca ⁄ cc (± 10 %)
Charge: Ra(Ohm) = 25 ...450 Ohm pour variante I
Résistance de charge: RL> 25 kOhm pour variante U
Consommation électrique : < 1 VA ⁄ 24 V cc, < 2,2 VA ⁄ 24 V ca
Consommation de courant : < 45 mA
Plages de mesure :
commutation multi-gamme avec 8 plages de mesure (voir tableau)
Sortie :
0 -10 V ou 4... 20 mA (sélectionnable via interrupteur DIP)
Raccordement électrique : 3 fils
Température du fluide : –20...+50°C (compensation de température 0...+50 °C)
Prise de pression : 4 ⁄ 6 x 11mm (flexibles Ø = 4 ⁄ 6 mm), raccords de pression en métal
Type de pression : pression différentielle
Milieu : air propre et gaz non agressifs, non inflammables
Précision :
Type 2110 ⁄ 2120 ⁄ 2120 - SD (100 Pa): typique ± 3 Pa à +25 °C
Type 2111 ⁄ 2121 ⁄ 2121 - SD (1000 Pa): typique ± 10 Pa à +25 °C
Type 2115 ⁄ 2125 ⁄ 2125 - SD (5000 Pa): typique ± 35 Pa à +25 °C
comparé à l'appareil de référence étalonné
Point zéro : ± 10 % plage de mesure
Surpression ⁄ dépression : ± 50 kPa
Stabilité long terme : ± 1 % par an
Filtrage du signal :
commutable 1 s ⁄ 10 s
Hystérésis : 0,3 % Vf
Parties en contact avec le milieu :
laiton, Ni, duroplaste, Si, époxy, RTV, BSG, gel de silicone UV
Dérive de température : ± 0,1 % ⁄ °C Vf
Linéarité : < ± 1 % Vf
Boîtier: plastique, stabilisé contre UV, matière polyamide, renforcé à 30 % de billes de verre,
couleur blanc signalisation (similaire à RAL 9016)
Type 211x ⁄ 212x : avec vis de fermeture rapide
(association fente / fente en croix)
Le couvercle de l'écran est transparent !
Type 212x - SD : avec couvercle emboîté
Dimensions du boîtier : 72 x 64 x 37,8 mm (Tyr 1 / Tyr 01 sans écran)
72 x 64 x 43,3 mm (Tyr 1 avec écran)
Presse-étoupe : M16 x 1,5; avec décharge de traction, remplaçable, diamètre intérieur max. 10,4 mm
Raccordement électrique : 0,14 - 1,5mm², par bornes à vis
Humidité d’air : < 95 % h.r., sans condensation de l’air
Classe de protection : III (selon EN 60 730)
Indice de protection :
Type 211x ⁄ 212x : IP 65 (selon EN 60 529)
Type 212x - SD : IP 43 (selon EN 60 529)
Normes : conformité CE, compatibilité électromagnétique selon EN 61 326, Directive « CEM » 2014 ⁄ 30 ⁄ EU
Caractéristiques :
écran avec rétro-éclairage , affichage à deux lignes, découpe env. 36 x15 mm (l x h),
pour afficher la pression effective
ACCESSOIRES
ASD - 06 kit de raccordement (embouts droits) – (compris dans la livraison)
ASD - 07 embouts de raccordement (à angle droit)
DAL-01 sortie de pression pour montage sur plafond ou mural (par ex. dans les salles blanches)
WS-04 protection contre les intempéries et le soleil , 130 x 180 x 135 mm, en acier inox V2A (1.4301)

18
FPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
PREMASGARD
®
212x - SD Convertisseur de pression et de pression différentielle
(avec couvercle emboîté), Standard
Plage de pression
(réglage)
Type ⁄ WG01 sortie
(réglage)
référence
(prises de pression en bas )
max. – 1000...+ 1000 Pa PREMASGARD
® 2121 - SD IP 43
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREMASGARD 2121-SD 0 -10 V / 4...20 mA 1301-11B7-0010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2125 - SD IP 43
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2125-SD 0 -10 V / 4...20 mA 1301-11B7-0050-000
max. – 100...+ 100 Pa PREMASGARD
® 2120 - SD IP 43
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2120-SD 0 -10 V / 4...20 mA 1301-11B7-0110-000
PREMASGARD
®
212x Convertisseur de pression et de pression différentielle
(avec vis de fermeture rapide), Premium
Plage de pression
(réglage)
Type ⁄ WG01 sortie écran
(réglage)
référence
(prises de pression en bas )
max. – 1000...+ 1000 Pa PREMASGARD
® 2121 IP 65
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREMASGARD 2121 0 -10 V / 4...20 mA 1301-11A7-0010-000
PREMASGARD 2121 LCD 0 -10 V / 4...20 mA ■1301-11A7-2010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2125 IP 65
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2125 0 -10 V / 4...20 mA 1301-11A7-0050-000
PREMASGARD 2125 LCD 0 -10 V / 4...20 mA ■1301-11A7-2050-000
max. – 100...+ 100 Pa PREMASGARD
® 2120 IP 65
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2120 0 -10 V / 4...20 mA 1301-11A7-0110-000
PREMASGARD 2120 LCD 0 -10 V / 4...20 mA ■1301-11A7-2110-000
PREMASGARD
®
211x Convertisseur de pression et de pression différentielle
(avec vis de fermeture rapide), Premium
Plage de pression
(réglage)
Type ⁄ WG01 sortie écran
(réglage)
référence
(prises de pression en haut )
max. – 1000...+ 1000 Pa PREMASGARD
® 2111 IP 65
0... 100 Pa ⁄ – 100...+ 100 Pa
0... 300 Pa ⁄ – 300...+ 300 Pa
0... 500 Pa ⁄ – 500...+ 500 Pa
0... 1000 Pa ⁄ – 1000...+ 1000 Pa
PREM ASGA RD 2111 0 -10 V / 4...20 mA 1301-1197-0010-000
PREM ASGA RD 2111 LCD 0 -10 V / 4...20 mA ■1301-1197-2010-000
max. – 5000...+ 5000 Pa PREMASGARD
® 2115 IP 65
0...1000 Pa ⁄ – 1000...+ 1000 Pa
0...2000 Pa ⁄ – 2000...+ 2000 Pa
0...3000 Pa ⁄ – 3000...+ 3000 Pa
0...5000 Pa ⁄ – 5000...+ 5000 Pa
PREMASGARD 2115 0 -10 V / 4...20 mA 1301-1197-0050-000
PREMASGARD 2115 LCD 0 -10 V / 4...20 mA ■1301-1197-2050-000
max. – 100...+ 100 Pa PREMASGARD
® 2110 IP 65
0... 50 Pa ⁄ – 50...+ 50 Pa
0... 100 Pa ⁄ – 100...+ 100 Pa
PREMASGARD 2110 0 -10 V / 4...20 mA 1301-1197-0110-000
PREMASGARD 2110 LCD 0 -10 V / 4...20 mA ■1301-1197-2110-000
Commutation multi-gamme : Les
plages de pression dépendent du type d'appareil et sont réglables via interrupteur DIP.
Sortie :
0 -10 V ou 4... 20 mA (sélectionnable via interrupteur DIP)
Accessories
ASD-06 Connection set (included in the scope of delivery), consisting of
2 connection nipples (straight) made of ABS, 2 m PVC hose, soft, and 4 tapping screws
7100-0060-3000-000
ASD-07 2 connection nipples (at 90 degree angle) made of plastic, ABS 7100-0060-7000-000
DAL-01 Pressure outlet for ceiling or in-wall installation (e.g. in clean rooms) 7300-0060-3000-001
WS-04 Weather and sun protection , 130 x 180 x 135 mm, stainless steel V2A (1.4 3 01) 7100-0040-7000-000

19
FPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
Tableau de conversion pour valeurs de pression :
Unité = bar mbar Pa kPa mWs
1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs
1 kPa 0,01 bar 10 mbar 1000 Pa 1 kPa 0,101971 mWs
1 bar 1 bar 1000 mbar 100000 Pa 100 kPa 10,1971 mWs
1 mbar 0,001 bar 1 mbar 100 Pa 0,1 kPa 0,0101971 mWs
1 mWs 0,0980665 bar 98,0665 mbar 9806,65 Pa 9,80665 kPa 1 mWs
Schéma de montage
Schéma de montage
MODES DE SURVEILLANCE :
(A) dépression :
P1( + ) n’est pas raccordé,
ouvert côté air à l’atmosphère
P2( – ) raccord à la conduite
(B) filtre :
P1( + ) raccord en amont du filtre
P2( – ) raccord en aval du filtre
(C) ventilateur :
P1( + ) raccord en aval du ventilateur
P2( – ) raccord en amont du ventilateur
Les prises de pression sur le pressostat sont
désignées par
P1( + ) pression plus élevée et par
P2( – ) pression plus basse.
PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
Diagramme de charge
4...20 mA
110 Pa 110 Pa 110 Pa
(A) (B) (C)
110 Pa 110 Pa 110 Pa
(A) (B) (C)
500
400
200
300
450
25
100
10 15 20 25 30 35 36 40
Load resistance diagram
Working resistance (Ohm)
Operating voltage (V DC)
Admissible
range
500
400
200
300
450
25
100
10 15 20 25 30 35 36 40
Load resistance diagram
Working resistance (Ohm)
Operating voltage (V DC)
Admissible
range

20
FPREMASGARD®211x ⁄212x ⁄212x - SD
Rev. 2019 - V11
123
123456
ON
offset
offset
LED
min. max.
auto
zero Pushbutton
Plug for display
contact is
on the right side
Zero point setting
(auto zero)
Offset correction
see graph
ca. ± 10% of
final value
Plug for
display
DIP
switches
Output pressure [Pa]
–UB GND
+UB 24V AC/DC
Status LED (DIP 6)
I Output (ON) = orange
U Output (OFF) = green
Schéma de raccordement PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
Schéma de raccordement PREMASGARD
® 211x
PREMASGARD
® 212x
PREMASGARD
® 212x - SD
-
++
-
1 2 3
230 V AC
24V AC/DC
PLC
PC
+UB 24V AC/DC
-UB AC/DC GND
Output pressure
[Pa]
Interrupteur DIP servant à régler
la plage de pression, l’amortissement du signal de sortie et le zéro:
Interrupteur DIP
(default)
Plage de pression
(réglable) – plage de mesure max. (default) dépend du type d’appareil
DIP
1
DIP
2
Ligne caractéristique de sortie
(mode réglable)
DIP
4
0...50 Pa 0...100 Pa 0...1000 Pa – 50...+50 Pa – 100...+100 Pa – 1000...+1000 Pa OFF OFF
linéaire (default)
(pour déterminer la pression) OFF
–0...300 Pa 0...2000 Pa – – 300...+300 Pa – 2000...+2000 Pa O N OFF
–0...500 Pa 0...3000 Pa – – 500...+500 Pa – 3000...+3000 Pa OFF O N extrait d'une racine
(pour
déterminer le débit volumétrique)
O N
0...100 Pa 0...1000 Pa 0...5000 Pa –100...+100 Pa –1000...+1000 Pa –5000...+5000 Pa O N O N
Mode Plage de mesure
( mode réglable )
DIP
3
Filtrage des signaux de mesure
(intervalle réglable)
DIP
5
Sortie
(réglable)
DIP
6
unidirectionnel ( 0 ...+MR ) (default) OFF 10 s (default) OFF Tension 0 -10V (default) OFF
bidirectionnel (–MR ...+MR )
O N 1 s O N Courant 4...20 mA O N
