STAMOS POWER2 S-CUTTER 40PFC User manual

S-CUTTER 40PFC
S-CUTTER 100C
S-CUTTER 120C
USER MANUAL | INSTRUKCJA OBSŁUGI | NÁVOD K POUŽITÍ | MANUEL D‘UTILISATION | ISTRUZIONI D`USO | MANUAL DE INSTRUCCIONES
BEDIENUNGSANLEITUNG
expondo.com

2 3
07.09.202107.09.2021
PRODUKTNAME PLASMASCHNEIDER
PRODUCT NAME PLASMA CUTTER
NAZWA PRODUKTU PRZECINARKA PLAZMOWA
NÁZEV VÝROBKU PLAZMOVÁ ŘEZAČKA
NOM DU PRODUIT DÉCOUPEUR PLASMA
NOME DEL PRODOTTO TAGLIATRICE AL PLASMA
NOMBRE DEL PRODUCTO CORTADORA DE PLASMA
MODELL
S-CUTTER 40PFC
S-CUTTER 100C
S-CUTTER 120C
PRODUCT MODEL
MODEL PRODUKTU
MODEL VÝROBKU
MODÈLE
MODELLO
MODELO
NAME DES HERSTELLERS
EXPONDO POLSKA SP. Z O.O. SP. K.
MANUFACTURER NAME
NAZWA PRODUCENTA
NÁZEV VÝROBCE
NOM DU FABRICANT
NOME DEL PRODUTTORE
NOMBRE DEL FABRICANTE
ANSCHRIFT DES HERSTELLERS
UL. NOWY KISIELIN-INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU
MANUFACTURER ADDRESS
ADRES PRODUCENTA
ADRESA VÝROBCE
ADRESSE DU FABRICANT
INDIRIZZO DEL FORNITORE
DIRECCIÓN DEL FABRICANTE

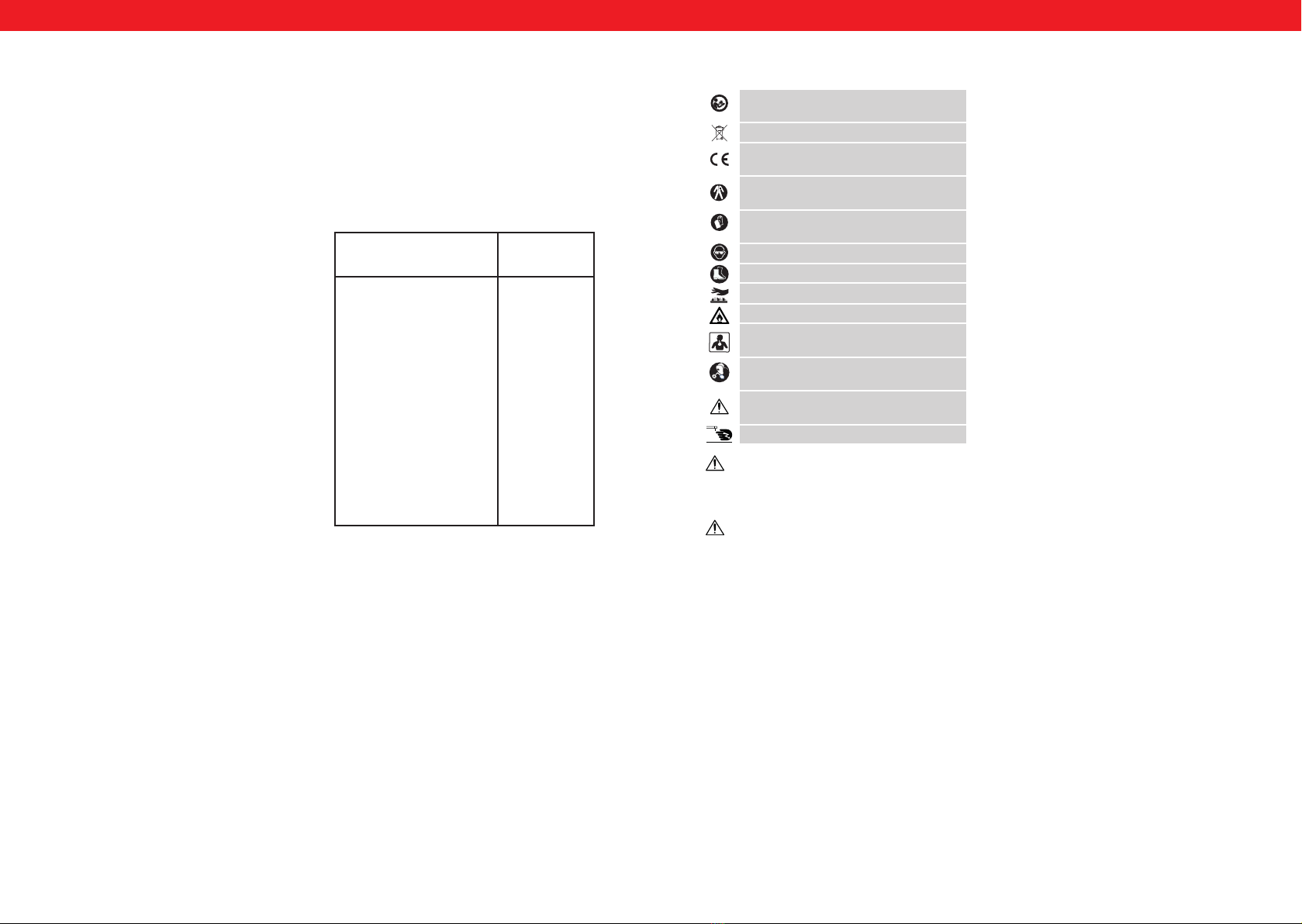

INHALT | CONTENT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO
DE
EN
PL
CZ
FR
IT
ES
3
9
15
21
27
33
39
SYMBOLE
Lesen Sie die Bedienungsanleitung sorgfältig.
Recycling-Produkt.
Das Produkt erfüllt die geltenden
Sicherheitsnormen.
Achtung! Ganzkörperschutzkleidung verwenden.
ACHTUNG! Schutzhandschuhe tragen.
Achtung! Schutzbrillen tragen.
Achtung! Schutzschuhe tragen.
ACHTUNG! Heiße Oberäche
– Verbrennungsrisiko.
ACHTUNG! Brand – oder Explosionsrisiko.
WARNUNG! Schädliche Dämpfe,
Vergiftungsgefahr! Gase und Dämpfe können
gesundheitsgefährdend sein.
ACHTUNG! Schweißmaske mit Schutzlter
verwenden.
ACHTUNG! Schädliche Strahlung des
Lichtbogens
Keine unter Spannung stehenden Teile berühren
Die Begrie "Gerät" oder "Produkt" in den Warnungen
und Beschreibung des Handbuchs beziehen sich auf
PLASMASCHNEIDER.
1. SICHERHEITSHINWEISE
1.1. ALLGEMEINE BEMERKUNGEN
a) Sorgen Sie für die eigene, sowie für die
Sicherheit Dritter und befolgen Sie die in der
Bedienungsanleitung enthaltenen Anweisungen
genau.
b) Für die Inbetriebnahme, Bedienung und den
Maschinenbetrieb dürfen nur entsprechend
qualizierte Personen zuständig sein.
c) Reparaturen dürfen nur in der Servicestelle des
Herstellers unter Verwendung von Originalteilen
durchgeführt werden.
d) Während der Anwendung des Gerätes, halten
Sie bitte jegliche Personen, speziell Kinder, vom
Einsatzort fern.
e) Der Plasmaschneider ist ein Gerät zum Schneiden
von Metall. Das Gerät ist ausschließlich gemäß
seinem Zweck zu benutzen.
f) Während des Betriebs erzeugt das Gerät ein
elektromagnetisches Feld, das zu Fehlfunktionen von
medizinischen Implantaten, z. B. Herzschrittmachern
usw. führen kann.
Die originale Anweisung ist die deutschsprachige Fassung.
Sonstige Sprachfassungen sind Übersetzungen aus der
deutschen Sprache.
HINWEIS! In der vorliegenden Anleitung sind
Beispielbilder vorhanden, die vom tatsächlichen
Aussehen das Produkt abweichen können.
ACHTUNG! Lesen Sie alle Sicherheitshinweise und
alle Anweisungen durch. Die Nichtbeachtung der
Warnungen und Anweisungen kann zu elektrischen
Schlägen, Feuer und/oder schweren Verletzungen bis
hin zum Tod führen.
g) Es ist verboten, die Pistole auf sich selbst, andere
Personen oder Tiere zu richten.
h) Sorgen Sie für regelmäßige Wartung und
Instandhaltung.
i) Trennen Sie das Gerät von der Stromversorgung,
bevor Sie Einstellungen, Wartungsarbeiten,
Düsenwechsel usw. vornehmen.
j) Verwenden Sie das Produkt nicht bei
abgenommenem Gehäuse.
k) Entsorgen Sie alle Schneidabfälle gemäß den
örtlichen Vorschriften.
1.2. VORBEREITUNG DES ARBEITSPLATZES ZUM
SCHNEIDEN
ACHTUNG! SCHNEIDEN kann Feuer oder eine Explosion
verursachen
Der Plasmabogen verursacht Funkenug und heiße
Metallspritzer. Der Funkenug, das heiße Metall, sowie der
heiße Arbeitsgegenstand und die heiße Geräteausstattung
können Feuer oder Verbrennungen verursachen.
Überprüfen Sie die Arbeitsumgebung und versichern
Sie sich vor der Anwendung des Gerätes, dass diese als
Arbeitsplatz geeignet ist.
a Entfernen Sie alle leicht entammbaren Stoe und
Gegenstände in der Nähe des Plasmaschneiders
innerhalb eines Umkreises von 12m.
b) Wenn dies nicht möglich ist, decken Sie die
Gegenstände sorgfältig mit geeigneten feuerfesten
Abdeckungen ab.
c) Das Schneiden ist an den Stellen, wo es zur
Entzündung von leicht entammbaren Werkstoen
kommen kann verboten.
d) Schützen Sie sich selbst und Andere vor dem
Funkenug und heißem Metall.
e) Es sollte insbesondere darauf geachtet werden, dass
Funken oder heiße Metallspritzer beim Schneiden
nicht durch Schlitze oder Önungen im Gehäuse,
oder durch den Schutzschirm gelangen können.
f) Achten Sie aufmerksam auf Feuer und statten Sie
Ihren Arbeitsplatz mit einem Feuerlöscher aus.
g) Achten Sie darauf, dass das Schneiden auf der einen
Seite ein Feuer auf der gegenüberliegenden, nicht
sichtbaren Seite verursachen kann.
h) Zur Versorgung des Gerätes soll Luft verwendet
werden, es ist verboten andere Gase zu verwenden.
i) Verwenden Sie das Gerät bei einer
Umgebungstemperatur zwischen 10 und 40 °C,
in einem Raum mit geringer Luftfeuchtigkeit und
Staub, ohne direkte Sonneneinstrahlung.
j) Verwenden Sie einen Windschutz, wenn Sie an Orten
schneiden, an denen plötzliche Luftbewegungen
auftreten.
k) Vor Beginn des Schneidens muss eine stabile Haltung
eingenommen werden.
l) Benutzen Sie den Plasmaschneider nicht um
gefrorene Rohre aufzutauen.
m) Es darf nicht an Behältern oder Fässern geschnitten
werden, die leichtbrennbare Substanzen enthalten
oder enthielten. Diese müssen vorher geleert und
ausgiebig gesäubert werden.
n) Schneiden Sie nicht wenn sich in der Luft
entammbare Partikel oder Dämpfe benden.
o) Schneiden Sie nicht an unter Druck stehenden
Zylindern, Leitungen oder Gefäßen.
p) Vor dem Beginn der Arbeit sind alle leicht brennbaren
oder explosiven Gegenstände oder Materialien, wie
Propan-Butan, Feuerzeuge oder Streichhölzer außer
Reichweite zu bringen.
DE
BEDIENUNGSANLEITUNG

4 5
07.09.202107.09.2021
DE
2. TECHNISCHE DATEN
Produktname PLASMASCHNEIDER
Modell S-CUTTER
40PFC
S-CUTTER
100C
S-CUTTER
120C
Nennspannung [V~]/
Frequenz [Hz] 230/50 400/50
Schnittstrom 20A/88V-
40A/96V
20A/88V-
100A/120V
20A/88V-
120A/128V
Ezienz 85% 87% 86%
Leistungsfaktor 0,99 0,93
Leerlaufspannung [V] 320 400,8 407,2
Leerlaufstromver-
brauch [W] 17,31 -
EMV-Klassizierung Klasse A
Nennbetriebszyklus 50% 40% 20%
Isolationsklasse H F
Schutzart IP IP21S
Maximale
Schnittdicke
(Kohlenstostahl)
[mm]
25 35 43
Schnittstrom im
Arbeitszyklus 100 % 30A 65A 55A
Gasaustritt nach
Abschluss des
Schneidens [s]
10 15
Lichtbogenzündung berührungs-
los HF
Zuluftdruck [bar] 53,9-5,9
Kühlfunktion Gas
Abmessungen [mm] 130x505
x280
400x650
x580
400x650
x580
Gewicht [kg] 10,2 38 37
Technologie IGBT
3. BETRIEB
3.1. ALLGEMEINE BEMERKUNGEN
• Das Gerät ist zweckgemäß, unter Einhaltung der
Arbeitsschutzvorschriften und den Angaben aus dem
Typenschild zu verwenden (IP-Grad, Arbeitszyklus,
Versorgungsspannung etc.).
• Der Hersteller haftet nicht bei technischen
Änderungen des Geräts oder materiellen Schäden
infolge dieser Änderungen.
• Bei Störungen des Gerätes wenden Sie sich bitte an
die Serviceabteilung des Verkäufers.
• Decken Sie die Lüftungsschlitze nicht ab - stellen Sie
das Gerät in einem Abstand von 20 cm von der Wand
und 30 cm von umliegenden Gegenständen auf.
• Die Neigung der Oberäche, auf der das Gerät
platziert ist, sollte nicht 15 Grad überschreiten.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit und
direkter Sonneneinstrahlung.
• Richten Sie keine Funken auf das Gerät.
• Halten Sie das Gerät nicht unter dem Arm oder in
die Nähe des Körpers.
• Die Maschine darf nicht in Räumen verwendet
werden, in denen hohe Abgaswerte oder viel Staub
auftreten. Auch in Räumen in denen sich Geräte
benden, die hohe Werte elektromagnetischer
Emissionen aufweisen, sollte das Gerät nicht
verwendet werden.
• Halten Sie Finger, Haare und Kleidung vom
rotierenden Lüfter fern.
• Das Gerät muss während des Betriebs geerdet sein.
• Wenn die LED Diode für thermische Überlastung
leuchtet, während Sie mit dem Gerät arbeiten,
hören Sie sofort auf zu arbeiten und lassen Sie das
Gerät eine Weile abkühlen.
• Wenn das Gerät längere Zeit oder mit hohem Strom
verwendet wird, schalten Sie das Gerät erst aus,
nachdem das Gerät abgekühlt ist.
• Schalten Sie das Gerät beim Schneiden nicht aus!
• Warten Sie das Gerät regelmäßig und reinigen Sie
das Innere von Staubresten.
BETRIEBSZYKLUS
Die Einschaltdauer ist der Prozentsatz der Betriebsdauer
(gemessen in Minuten) einer 10-minütigen Zeitperiode
in der die Maschine ununterbrochen bei üblichen
Temperaturbedingungen genutzt wird. Wenn Sie die
Einschaltdauer-Werte überschreiten, wird dieses den
Überhitzungsschutz auslösen, der das Gerät bis es auf
die normale Arbeitstemperatur herabgekühlt ist, zum
Stoppen bringt. Ununterbrochenes Überschreiten der
Einschaltdauer-Werte kann das Gerät enorm beschädigen
3.2. ANSCHLUSS DES GERÄTES
• Die Überprüfung des Stromanschlusses ist durch
eine qualizierte Person durchzuführen. Darüber
hinaus sollte eine entsprechend qualizierte Person
überprüfen, ob die Erdung und elektrische Anlage
den Sicherheitseinrichtungen und – vorschriften
entsprechen und sachgerecht funktionieren
• Das Gerät ist in der Nähe des Arbeitsortes
aufzustellen.
• Die zu langen Leitungen sollten nicht an die
Maschine angeschlossen werden. Ein zu langer
Draht mit einem kleinen Querschnitt führt zu
Spannungsabfällen und Fehlfunktionen des Geräts
• Einphasen-Plasmaschneider sollten an eine
Steckdose angeschlossen werden, die mit einem
Erdungsstift ausgestattet ist.
ACHTUNG: DAS GERÄT DARF NUR BETRIEBEN WERDEN,
WENN DIE ANLAGE ÜBER EINE FUNKTIONSFÄHIGE
SICHERUNG VERFÜGT!
HINWEIS: Bei Verwendung eines Stromgenerators
muss der Plasmaschneider beim Starten von der
Stromversorgung getrennt werden!
DE
HINWEIS! Das schneiden in der nähe von tanks oder
fässern mit brennbaren stoen ist verboten.
HINWEIS! Kinder und Unbeteiligte müssen bei der
Arbeit mit diesem Gerät gesichert werden.
1.3. PERSÖNLICHE SCHUTZMITTEL
ACHTUNG! Fliegende funken können verletzungen
verursachen.
a) Tragen Sie einen Gesichtsschutz oder Sicherheitsbrille
mit Seitenabdeckung.
b) Tragen Sie geeigneten Körperschutz um die Haut zu
schützen.
c) Tragen Sie feuerfeste Ohrstöpsel oder einen anderen
Gehörschutz, um zu verhindern das Funken in die
Ohren gelangen.
d) Der Lichtbogen beim Schneiden erzeugt große
Mengen an sichtbarer und unsichtbarer Strahlung
(ultraviolette und infrarote Strahlung), die das
Augenlicht und die Haut schädigen kann.
e) Beim Schneiden ist eine saubere, feuerfeste und nicht
leitende Schutzkleidung (Leder, dicke Baumwolle)
ohne Ölspuren, Lederhandschuhe, feste Schuhe und
eine Schutzhaube zu tragen
f) Verwenden Sie einen Gesichtsschutz (Helm
oder Haube) und einen Augenschutz mit einem
entsprechenden Verdunklungslter, der für
Sehvermögen des Schweißers und für den
Schweißstromwert geeignet ist.
g) Die Sicherheitsstandards geben den Farbton Nr. 9
(min. Nr. 8) für jede Stromstärke unter 300 A vor.
Niedrigere Werte dürfen verwendet werden, wenn
der Bogen den bearbeiteten Gegenstand überdeckt.
h) Verwenden Sie immer eine Schutzbrille mit
Seitenschutz und entsprechender Zulassung bzw.
Eine andere Schutzabdeckung.
i) Verwenden Sie Schutzabdeckungen an der
Arbeitsstelle, um andere Personen vor dem
blendenden Licht oder Spritzern zu schützen.
j) Unbeteiligte Personen sind bezüglich der Gefahren
durch das Schauen auf den elektrischen Bogen zu
warnen.
k) Es wird davon abgeraten, das Gerät ohne vorherige
Rücksprache mit einem Arzt zu verwenden. Dies gilt
vor allem Personen mit Herzschrittmachern oder
sonstigen implantierten medizinischen Geräten.
ACHTUNG! Bogenstrahlen können augen und haut
verbrennen.
1.4. STROMSCHLAGSCHUTZ
ACHTUNG! Stromschlag kann zum tode führen.
a) Die Stromversorgungsleitung ist an die am nächsten
gelegene Steckdose anzuschließen. Vermeiden Sie
eine fahrlässige Kabelverteilung im Raum und auf
nicht kontrollierten Oberächen, da dem Benutzer
ein Stromschlag oder ein Brand drohen kann.
b) Ein Kontakt mit den elektrisch geladenen Teilen kann
zu einem Stromschlag oder zu einer ernsthaften
Verbrennung führen.
c) Der elektrische Bogen und der Arbeitsbereich sind
beim Stromdurchuss elektrisch geladen.
d) Der Eingangskreislauf und der interne Stromkreislauf
stehen ständig unter Spannung.
e) Die Bauteile, die unter Spannung stehen, dürfen
nicht berührt werden.
f) Bitte tragen Sie immer trockene, isolierene
Handschuhe ohne Löcher und Schutzkleidung.
g) Es sind Isolierungsmatten oder sonstige
Isolierungsbeschichtungen auf dem Boden zu
verwenden. Diese müssen ausreichend groß sein,
sodass der Kontakt des Körpers mit dem Gegenstand
oder mit dem Boden nicht möglich ist.
h) Der elektrische Bogen darf nicht berührt werden.
i) Vor der Reinigung oder dem Austausch der Elektrode
ist die Stromversorgung abzuschalten.
j) Man sollte überprüfen, ob das Erdungskabel sowie
der Stecker an die geerdete Steckdose richtig
angeschlossen wurden. Falscher Anschluss der
k) Geräteerdung kann zur Gefahr für Leben oder
Gesundheit führen.
l) Das Stromkabel sollte regelmäßig in Bezug auf
Beschädigungen oder mangelnde Isolierung
überprüfet werden. Das beschädigte Kabel ist
auszutauschen. Die fahrlässige Reparatur der
Isolierung kann zum Tod oder Gesundheitsproblemen
führen.
m) Wenn das Produkt nicht verwendet wird, schalten Sie
alle Eingangsspannungsversorgungen aus.
n) Das Kabel darf nicht um den Körper herumgewickelt
werden.
o) Das geschnittene Werkstück muss ordnungsgemäß
geerdet sein.
p) Das Gerät darf ausschließlich im einwandfreien
Zustand verwendet werden.
q) Beschädigte Bestandteile des Geräts sind zu
reparieren oder auszutauschen. Bei Höhenarbeiten
sind Sicherheitsgurte zu verwenden.
r) Alle Bestandteile der Ausrüstung und der
Sicherheitsgeräte sollten an einer Stelle aufbewahrt
werden.
s) Einschalten des Gerätes ist das Griende möglichst
weit entfernt vom Körper zu halten.
t) Befestigen Sie das Arbeitskabel am richtigen
Metallkontakt des geschnittenen Teils (nicht an
einem herunterfallenden Teil) oder am Arbeitstisch
so in der Nähe des Plasmaschneiders, sofern dies
ratsam erscheint.
u) Isolieren Sie die Arbeitsklammer wenn Sie nicht mit
dem Arbeitsgegenstand verbunden ist um Kontakt
mit jeglichem Metall zu vermeiden.
v) Das Produkt ist für die Verwendung in Innenräumen
vorgesehen. Wenn Sie jedoch Feuchtigkeit oder
Regen ausgesetzt waren, überprüfen Sie, ob keine
Wassertropfen eingedrungen sind, die zu einem
Unfall führen können.
w) Überprüfen Sie nach dem Ausschalten des Gerätes
und dem Abschalten des Spannungskabels
die Spannung am Eingangskondensator, um
sicherzugehen, dass der Spannungswert gleich Null
ist. Andernfalls dürfen die Bauteile des Gerätes nicht
berührt werden.
x) Lassen Sie nicht zu, dass das Gerät nass wird bzw.
direkter Feuchtigkeit ausgesetztwird.
ACHTUNG! Nach Dem Abschalten Des
Versorgungskabels Kann Das Gerät Unter Spannung
Stehen.
ACHTUNG!ObwohldasGerätinHinblickaufSicherheit
entworfen wurde und über Schutzmechanismen
sowie zusätzlicher Sicherheitselemente verfügt,
besteht bei der Bedienung eine geringe Unfall-
oder Verletzungsgefahr. Es wird empfohlen, bei der
Nutzung Vorsicht und Vernunft walten zu lassen.
q) Die Sicherheits- und Arbeitsschutzvorschriften
für das Plasmaschneiden sind zu befolgen.
Die Arbeitsstelle muss mit einem geeigneten
Feuerlöscher ausgerüstet werden.
r) Ein Kontakt mit den elektrisch geladenen Teilen
kann zu einem Stromschlag oder zu einer
ernsthaften Verbrennung führen. Die Fackel und der
Arbeitskreislauf sind elektrisch geladen, sobald der
Strom eingeschaltet ist. Der Eingangsstromkreis und
der innere Stromkreislauf der Maschine stehen auch
unter Strom sobald der Strom eingeschaltet ist.

6 7
07.09.202107.09.2021
15
Aufbaueines Plasmaschneiders
A. Stromversorgung
B. Gasasche / Druckluftkompressor
C. Druckregler
D. Plasmaschneiderhaltegri
E. Werkstück
F. Erdungsleitung
6. SCHNEIDVORGANG
1) Überprüfen Sie die Verbindung von Erdungskabel
und Werkstück, Schneidbrenner, Gasasche, Regler
und Schlauch. Binden Sie das Erdungskabel nicht an
Teile, die sich beim Schneiden des Materials lösen.
Ordnungsgemäße Befestigung der Erdungsklemme
1 2 34
A
C
B
F
E
D
A
CB
D
F
E
DE
1. Elektrode
2. Wirbelring
3. Düse
4. Düsenschutz
5. Vorbereitung zur Inbetriebnahme
GASANSCHLÜSSE
1. Die Filter- und Regeleinheit sollte an den Gaseinlass
angeschlossen und mit den Schrauben an der
Rückseite des Geräts montiert werden (gilt für
Modelle ohne werkseitig installierte Filter- und
Regeleinheit). Ein geeigneter Behälter muss
bereitgestellt werden, wenn das im Filter gesammelte
Kondensat abgelassen werden muss.
2. Schließen Sie die Gasleitung an den
Gasltereinlassanschluss an.
ÜBERPRÜFUNG DER LUFTQUALITÄT
Um die Luft auf Öl oder Feuchtigkeit zu prüfen, stellen Sie
den RUN/SET-Schalter auf SET.
ART DES GASES
Das Gas kann Luft oder Sticksto bzw. Nitrogen sein. Für
jede Gasart sollte ein Hochdruckreduzierer verwendet
werden. Der Regler muss in der Lage sein, den Filter mit
155 l/min Gas bei einem Druck von 3,9 bar zu versorgen.
VORBEREITUNG ZUM SCHNEIDEN
1. Stellen Sie sicher, dass sich der Hauptschalter
des Geräts in der Position "0" (Aus) bendet, und
schließen Sie das Netzkabel an eine Steckdose mit
den auf dem Typenschild des Geräts angegebenen
Parametern an.
2. Schließen Sie die Gasleitung an das
Luftversorgungsgerät an.
3. Schließen Sie den Plasmabrennergri an die Buchse
am Gerät an.
4. Schließen Sie das Erdungskabel an und stellen
Sie sicher, dass die Klemme sicher am Werkstück
befestigt ist.
5. Schalten Sie das Gerät mit dem Hauptschalter ein.
1 2 3 4
5
6
7
8
4. GERÄTEAUFBAU
S-CUTTER 40PFC
Vorderansicht
1. Display der Stromstärkenanzeige
2. Anzeige der Gasdurchussrate/des Gasdrucks
3. Brennerbetriebs-LED
4. Niederdruck-LED
5. Modusschalter Run/Set/Run - Schneiden des
Werkstücks
Set - Gastest
6. Thermische Überlast-LED
7. Power-LED
8. Stromeinstellknopf
9. Erdungskabelbuchse
10. Plasmabrennerhaltegribuchse
Vorderansicht
1. Power-LED
2. LED für thermische Überlastung
3. Niederdruck-LED
• ist eingeschaltet, wenn:
• aus ungewöhnlichen Gründen ein Kurzschluss
zwischen Elektrode und Düse besteht (Luft wird
zeitweise zugeführt).
• beim Schneiden mit einer Pistole ohne installierte
Elektrode und Düse (Luft wird intermittierend
zugeführt)
• Der Luftdruck ist niedrig
• blinkt, wenn die Düsenabdeckung nicht installiert
ist
4. Spannungs-LED
5. Stromeinstellknopf
6. Modusschalter Run/Set
Run - Schneiden des Werkstücks
Set - Gastest
7. Ausgangsklemme "+"
8. Plasmabrennerhaltegribuchse
9
10
11
1 2
3
4
5
10
9
8
7
6
13
14
12
11
DE
S-CUTTER 100C | S-CUTTER 120C
Rückansicht
11. Netzkabel
12. Hauptschalter
13. Gaseinlassanschluss
14. Lüfter
15. Filter- und Regeleinheit
Rückansicht
9. Gasregler 1
10. Hauptschalter
11. Netzkabel

8 9
07.09.202107.09.2021
2) Überprüfen Sie, ob der Gaseinlassdruck auf 5 bar
eingestellt ist.
3) Ziehen Sie die Kappe des Reduzierstücks (auf
der Rückseite des Geräts) heraus, drehen Sie sie
allmählich, um den Gasdruck auf 2,5 bis 5 bar
einzustellen, und drücken Sie die Kappe zurück.
4) Schalten Sie die Maschine ein und stellen Sie den
Schnittstrom ein.
5) Setzen Sie die Brennerspitze auf die Kante des
Werkstücks und achten Sie darauf, dass die Spitze
senkrecht zum Werkstück steht. Beim Durchstechen
von Material sollte die Brennerspitze vom Benutzer
und den Umstehenden weggekippt werden,
um Funken und die Gefahr von heißem Metall
zu vermeiden. Die Brennerkippung dient zum
Wegblasen der Metallschmelze und ist besonders
wichtig beim Schneiden von dickerem Material.
Drehen Sie den Plasmaschneider (dessen Spitze)
nach dem Anschlagen des Lichtbogens langsam in
eine vertikale Position.
Ziehen Sie bei den Modellen S-CUTTER 100C und
S-CUTTER 120C zum Starten des Schneidens zuerst
die Sicherheitslasche aus dem Brennerknopf und
drücken Sie dann die Taste.
ACHTUNG! Der Plasmabogen entzündet sich sofort,
wenn der Brennerknopf gedrückt wird. Seien Sie
vorsichtig und halten Sie den Plasmaschneider
immer von Ihrem Körper fern. Andernfalls kann es
zu schweren Verletzungen kommen, wenn das Gerät
versehentlich gestartet wird.
6) Bewegen Sie den Brenner gleichmäßig in die
gewünschte Richtung mit einer Geschwindigkeit, die
eine gute Schnittqualität gewährleistet.
7) Halten Sie den Brenner leicht gegen das Werkstück
oder direkt darüber. Es ist einfacher, den Brenner zu
ziehen, als ihn beim Schneiden zu drücken. 8. Wenn
Sie mit dem Schneiden fertig sind, lassen Sie den
Brennerschalter los, um den Lichtbogen zu löschen.
Das Gas strömt einige Sekunden lang weiter aus dem
Brenner.
9. Schalten Sie nach Abschluss der Arbeiten das
Gasventil aus und drücken Sie den Brennerschalter,
um Gasrückstände vom Regler zu entfernen.
Schalten Sie das Gerät ab und trennen Sie es von der
Stromversorgung.
7. ENTSORGUNG DER VERPACKUNG
Wir bitten Sie, das Verpackungsmaterial (Pappe,
Plastikbänder und Styropor) aufzubewahren, um im
Servicefall das Gerät bestmöglich geschützt zurücksenden
zu können!
8. TRANSPORT UND LAGERUNG
Beim Transport sollte das Gerät vor Erschütterung und
Stürzen geschützt werden. Das Abstellen von Dingen auf
den oberen Teil des Gerätes sollte vermieden werden.
Lagern Sie die Schweißmaschine in einer gut durchlüfteten
trockenen Umgebung ohne korrosive Gase.
9. REINIGUNG UND WARTUNG
• Ziehen Sie vor jeder Reinigung und bei
Nichtbenutzung des Gerätes, den Netzstecker und
lassen Sie das Gerät vollständig abkühlen
• Verwenden Sie zum Reinigen der Oberäche
ausschließlich Mittel ohne ätzende Stoe.
• Lassen Sie nach jeder Reinigung alle Teile gut
trocknen, bevor Sie das Gerät erneut verwenden.
• Bewahren Sie das Gerät an einem trockenen, kühlen,
vor Feuchtigkeit und direkter Sonneneinstrahlung
geschützten Ort auf.
DE
VORSICHT: Alle Arbeiten am Gerät müssen
mindestens 5 Minuten nach Beendigung der
Arbeiten durchgeführt werden, damit das Gerät
abkühlen kann.
REGELMÄSSIGE WARTUNG
Das Gerät muss regelmäßig gewartet werden, damit es
ordnungsgemäß funktioniert.
ACHTUNG! Schalten Sie die Maschine aus und trennen Sie
sie von der Stromversorgung, bevor Sie mit der Wartung
beginnen.
WARTUNG DES PLASMASCHNEIDERS
• Überprüfen Sie die Verbrauchsteile des Brenners auf
Beschädigungen und Verschleiß. Bei Bedarf ersetzen.
• Trennen Sie das Gerät von der Stromversorgung,
bevor Sie die Schneidbrennerkomponenten
überprüfen, warten, reinigen oder reparieren.
Achtung: Während des normalen Betriebs des
Brenners entweicht eine kleine Menge Gas durch
den Spalt zwischen der Schutzabdeckung und dem
Brennergri. Versuchen Sie nicht, die Abdeckung zu
fest anzuziehen, da dies zu irreparablen Schäden an
den Brennerkomponenten führen kann.
10. REGELMÄSSIGE PRÜFUNG DES GERÄTES
Prüfen Sie regelmäßig, ob Elemente des Gerätes
Beschädigungen aufweisen. Sollte dies der Fall sein, darf
das Gerät nicht mehr benutzt werden. Wenden Sie sich
umgehend an Ihren Verkäufer, um Nachbesserungen
vorzunehmen.
Was tun im Problemfall? Kontaktieren Sie Ihren
Verkäufer und bereiten Sie folgende Angaben vor:
• Rechnungs- und Seriennummer (letztere nden Sie
auf dem Typenschild).
• Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser einschätzen worin
das Problem besteht, wenn Sie es so präzise wie
möglich beschreiben. Je detaillierter Ihre Angaben
sind, umso schneller kann Ihnen geholfen werden!
REGELMÄSSIGE
KONTROLLEN
6 MONATE
ROUTINEMÄSSIGE
WARTUNG
• Ersetzen Sie unleserliche
Etiketten
• Überprüfen Sie die Funktion
aller Schalter.
• Überprüfen Sie, ob der Lüfter
ordnungsgemäß funktioniert
und Luft aus der Rückseite der
Maschine austritt
• Achten Sie während des
Betriebs auf übermäßige
Vibrationen, Geräusche,
Gerüche und Gaslecks
• Stellen Sie sicher, dass der
Brenner und die Erdungskabel
nicht durchgebrannt sind
• Stellen Sie sicher, ob
sämtliche elektrische
Verbindungen nicht
durchgebrannt sind
• Stellen Sie sicher, dass das
Netzkabel nicht beschädigt ist.
• Blasen Sie das
Gerät mit trockener,
sauberer Luft unter
Druck aus.
• Überprüfen Sie
die elektrischen
Anschlüsse der
Eingangs- /
Ausgangsleiste, um
sie zu lösen, oder
ersetzen Sie rostige
Schrauben.
SYMBOLS
The operation manual must be read carefully.
The product must be recycled.
Satises requirements of applicable safety
standards.
Use full body protective clothes.
ATTENTION! Wear protective gloves.
Safety goggles must be worn.
Protective footwear must be worn.
ATTENTION! Hot surface may cause burns.
ATTENTION! Risk of re or explosion.
ATTENTION! Harmful fumes, danger of
poisoning. Gases and vapours may be
hazardous to health.
Use a welding mask with appropriate lter
shading.
PLEASE NOTE! Harmful electric arc radiation
Do not touch the parts that are under voltage/
power
The terms "device" or "product" are used in the warnings
and instructions to refer to PLASMA CUTTER
1.USAGE SAFETY
1.1. GENERAL NOTES
a) Take care of your own safety and the one of third
parties by reading and strictly following the
instructions, included in the operating manual of the
device.
b) Only qualied and skilled personnel can be allowed
to start, operate, maintain the machine.
c) Repairs should be made at the manufacturer's
service only with original parts.
d) While the device is in use, keep third parties,
particularly minors, away from the place of use.
e) The plasma cutter is a device designed for cutting
metal. The machine must never be operated contrary
to its intended purpose.
f) During operation, the device generates an
electromagnetic eld around itself, which may
cause erroneous operation of medical implants i.e.
pacemakers, etc.
g) It is forbidden to direct the gun towards yourself,
other people or animals.
h) Ensure regular service and maintenance.
The original operation manual is written in German. Other
language versions are translations from the German.
PLEASE NOTE! Drawings in this manual are for
illustration purposes only and in some details may
dier from the actual product.
ATTENTION! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, re and/or
serious injury or even death.
i) Prior to each adjustment, maintenance, nozzle
replacement, etc., disconnect the device from the
power supply.
j) Do not use the product with the cover removed.
k) All waste generated after cutting should be disposed
of in accordance with local regulations
1.2.CPREPARATION OF WORKSTATION FOR CUTTING
ATTENTION! Cutting may cause re or an explosion
A plasma beam ejects incandescent metal particles or
sparkles. Hot metal particles, sparks, heated elements or
hot equipment may cause re. Therefore, it is necessary
to closely examine the work place surrounding sand to
make sure if it is suitable as a working area before using
the device.
a) Remove all ammable materials within 12 m radius
from the burner.
b) If that is not possible, the ammable materials are to
be covered with an appropriate covering.
c) It is forbidden to cut in places where ammable
materials may be ignited.
d) Use means of protection against stream of sparks
and incandescent metal particles.
e) Keep in mind that sparks or hot metal splinters may
penetrate through gaps or openings.
f) Pay close attention to the electric arc and make sure
a re extinguisher is at hand.
g) Keep in mind that cutting close to a ceiling, on the
oor or between partitioned space may cause a re
on the other, not visible side.
h) Always ensure adequate ventilation.
i) Use the device at an ambient temperature between
10 and 40 ° C, in a room with low humidity and dust,
without direct sunlight.
j) If cutting occurs in a place where there is a sudden
movement of air, use a wind protection.
k) Take a stable position before you start cutting.
l) Do not use the plasma cutter to defrost frozen pipes.
m) Do not cut with plasma near ammable materials/
containers. Flammable materials or containers are to
be removed or thoroughly emptied.
n) Do not cut with plasma in an atmosphere containing
ammable particles or vapours of explosive
materials.
o) Do not plasma-cut pressurized tanks, pressure
system pipes or pressurized containers.
p) The plasma cutting station is to be located away
from ammable surfaces.
q) Before starting plasma-cutting, get rid of ammable
or explosive objects, such as propane-butane
lighters or matches.
r) Observe safety and OHS regulations applicable
to welding work and ensure the work station is
equipped with an appropriate re extinguisher.
The ame and the working circuit are energized if
the electric power supply is activated. The input and
internal circuit of the device are also energized if the
electric power supply is activated.
EN
USER MANUAL
REMEMBER! Cutting near tanks or drums with
ammable substances is prohibited.
REMEMBER! When using the device, protect
children and other bystanders.

10 11
07.09.202107.09.2021
EN
3. OPERATION NOTES
3.1. GENERAL NOTES
• The device must be applied according to its purpose,
with observance of OHS regulations and restrictions
resulting from data included in the rating plate (IP
level, operation cycle, supply voltage, etc.).
• The producer does not bear any responsibility for
technical changes in the device or material losses
caused by the introduction of the said changes.
• In case of incorrect device operation, contact the
service centre.
• Do not block the ventilation slots - place the device
20cm from the wall and 30cm from surrounding
objects.
• The tilt of the surface on which the device is placed
should not exceed 15 degrees.
• Protect the device against rain, moisture and direct
sunlight.
• Do not direct sparks onto the device.
• Do not hold the device under your arm or near the
body.
• The device must not be installed in rooms with
aggressive environments, high dustiness and near
devices with high electromagnetic eld emission.
• Keep ngers, hair, and clothing away from the
rotating fan.
• The plasma cutter must be earthed for operation.
• If the thermal overload LED lights up while you are
working with the device, stop working immediately
and wait for the device to cool down.
• When the plasma cutter is used for a long time or
with a high current, turn the power o only after the
device has cooled down.
• Do not turn o the plasma cutter while cutting!
• Regularly maintain the device and clean the interior
of dust.
WORK CYCLE:
The duty cycle is the percentage of the operating time
(measured in minutes) of a 10-minute period in which
the machine is used continuously in normal temperature
conditions. If the values of the duty cycle are exceeded, this
will trigger the overheat protection function, which stops
the machine until it is cooled down to normal operating
temperature. Repeated situations of exceeding the duty
cycle values may lead to serious damage of the machine.
3.2. CONNECTING THE POWER
• Connecting the device must be performed by a
qualied person. In addition, a person with required
qualications should check if the earthing or
electrical installation with protection system is in
line with the safety regulations and if they operate
correctly.
• The device must be placed near the work station.
• Connection of excessively long conduits to the
machine must be avoided. Too long wires with a
small cross-section will cause voltage drops and
incorrect operation of the device.
• Single phase plasma cutters should be connected to
a socket equipped with a grounding pin.
PLEASE NOTE: THE DEVICE MAY ONLY BE USED UPO
CONNECTION TO AN INSTALLMENT WITH A PROPERLY
FUNCTIONING FUSE!
CAUTION: When using an electric generator, the cutter
should be disconnected from the power supply when
starting it!
4. DEVICE CONSTRUCTION
S-CUTTER 40PFC
Gas ow time after
cutting is completed
[s]
10 15
Arc ignition contactless HF
Air supply pressure
[bar] 53,9-5,9
Cooling Gas
Dimensions [Width x
Depth x Height; mm]
130x505
x280
400x650
x580
400x650
x580
Weight [kg] 10,2 38 37
Technology IGBT
1 2 3 4
5
6
7
8
Front view
1. Power LED
2. Thermal overload LED
3. Low pressure LED.
• It is on
• when there is a short circuit between the electrode
and the nozzle for unusual reasons (air is supplied
intermittently)
• when cutting with the gun without the electrode
and nozzle installed (air is fed intermittently)
• when air pressure is low.
• It ashes when the nozzle guard is not installed.
4. Voltage LED
5. Current adjustment knob
6. Run / Set mode switch
Run - cut the workpiece
Set - gas test
7. "+" output terminal
8. Torch grip socket
2. TECHNICAL DATA
Product name PLASMA CUTTER
Model S-CUTTER
40PFC
S-CUTTER
100C
S-CUTTER
120C
Rated voltage [V~] /
Frequency [Hz] 230/50 400/50
Cutting current 20A/88V-
40A/96V
20A/88V-
100A/120V
20A/88V-
120A/128V
Eciency 85% 87% 86%
Power factor 0,99 0,93
No-load voltage [V] 320 400,8 407,2
Idle power
consumption [W] 17,31 -
EMC classication Class A
Rated duty cycle 50% 40% 20%
Insulation H F
Protection rating IP IP21S
Maximum cutting
thickness (carbon
steel)
25 35 43
Cutting current at
100% duty cycle 30A 65A 55A
EN
1.3. PERSONAL PROTECTION EQUIPMENT
ATTENTION! Splinters and sparks may cause injuries.
a) Always wear a protective mask with side shield.
b) Always wear appropriate protective clothes in order
to protect your body.
c) Always wear earplugs or other hearing protection
in order to prevent the splinters from entering your
ears.
d) The electric arc in the cutting process generates
large amounts of both visible and invisible radiation
(ultraviolet and infrared radiation) that can damage
the eyes and skin.
e) During plasma-cutting, it is required to wear clean,
oil-free protective clothes, e.g.: leather gloves, thick
shirt, high boots and protective hood
f) Always use face protection (helmet or shield) and eye
protection with glass with appropriate tint, acting as
lter and protecting the eyes during cutting.
g) Safety standards propose tint no. 9 (no. 8 at
minimum) for every current intensity below 300 A.
A lower shield tint may be used if the arc covers the
workpiece.
h) Always use permitted safety goggles with side shield
under the helmet or another protection.
i) Use workplace shields in order to protect other
people against blinding light or splinters.
j) Warn bystanders not to look at the electric arc.
k) It is not recommended to use the device without
prior consultation with a doctor by people with a
pacemaker or other implanted medical device.
ATTENTION! Electric arc radiation may damage
eyesight and skin.
1.4. PROTECTION AGAINST ELECTRIC SHOCK
ATTENTION! Electric shock can be lethal!
a) The power cable must be connected to the nearest
socket and placed in a practical and secure position.
Positioning the cable negligently in the room and on
a surface which was not checked must be avoided, as
it can lead to electrocution or re.
b) Touching electrically charged elements can cause
electrocution or serious burns.
c) The electrical arc and the working area are electrically
charged during the power ow.
d) The input circuit and inner power circuit of the
devices are also under voltage charge when the
power supply is turned on.
e) The elements under the voltage charge must not be
touched.
f) Dry, insulated gloves without any holes and
protective clothing must be worn at all times.
g) Insulation mats or other insulation layers, big enough
as not to allow for body contact with an object or the
oor, must be placed on the oor.
h) The electrical arc must not be touched.
i) Electrical power must be shut down prior to cleaning
or electrode replacement.
j) It must be checked if the earthing cable is properly
connected or the pin is correctly connected to the
earthed socket. Incorrect earthing connection can
cause life or health hazard.
k) The power cables must be regularly checked for
damage or lack of insulation. Damaged cables must
be replaced. Negligent insulation repair can cause
death or serious injury.
l) When the product is not in use, turn o all input
power supplies.
m) The cable mustn’t be wrapped around the body.
n) The object which is being cut must be properly
grounded.
o) Only equipment in good condition can be used.
p) Damaged device elements must be repaired or
replaced.
q) Safety belts must be used when working at height.
r) All ttings and safety elements must be stored in one
place.
s) From the moment of turning on the release, the
handle end must be kept away from the body.
t) Attach the operating cable to the proper metal
contact of the element being cut (not to the element
that may fall o) or to the work table close to the
plasma cutter as much as needed.
u) The working clamp is to be insulated, unless it
is connected to the workpiece, in order to avoid
contact with metal.
v) The product is intended for indoor use. However, if
it has been exposed to moisture or rain, you should
check if water droplets have fallen in, which may
result in an accident.
w) The voltage in the input capacitor must be checked
upon turning o the device and disconnecting it
from the power source. One must make sure that the
voltage value is equal to zero. Otherwise, the device
elements must not be touched.
x) Do not get the device wet.
ATTENTION! The device can still be under voltage
upon feeder disconnection.
ATTENTION! Despite the safe design of the device
and its protective features, and despite the use of
additional elements protecting the operator, there is
still a slight risk of accident or injury when using the
device. Stay alert and use common sense when using
the device.

12 13
07.09.202107.09.2021
A. Power source
B. Gas tank /Air compressor
C. Pressure regulator
D. Plasma torch grip
E. Workpiece
F. Ground cable
The correct way to attach the ground cable clamp
A
C
B
F
E
D
A
CB
D
F
E
EN
CHECKING THE AIR QUALITY
To check for oil or moisture in the air, set the RUN / SET
switch to SET.
TYPE OF GAS
The gas may be air or nitrogen. A high pressure gas
regulator should be used for each type of gas. The
regulator must be able to supply 155 l / min of gas to the
lter at a pressure of 3.9 bar.
PREPARATION FOR CUTTING
1. Make sure that the main switch of the device is in
the "0" (o) position and connect the power cord to
an electrical outlet having the parameters specied
on the device's rating plate.
2. Connect the gas line to the air supply device.
3. Connect the torch grip to the socket on the device.
4. Connect the ground cable making sure that the
clamp is securely attached to the workpiece.
5. Switch the plasma cutter on using the main power
switch.
6. CUTTING OPERATION
1) Check the connections of the ground cable and the
workpiece, torch, gas cylinder, gas regulator and
hose. Do not attach the ground cable to the part that
will come o when the material is cut.
2) Check that the gas inlet pressure is set to 5 bar.
3) Pull out the cap of the regulator (on the back of the
device), gradually turn it to set the gas pressure to
2.5 - 5 bar and push the cap back.
4) Turn on the machine and adjust the cutting current.
5) Place the torch tip on the edge of the workpiece,
making sure the tip is vertical to the workpiece.
When piercing the material, the torch tip should
be tilted away from the operator and bystanders
to avoid the hazards of sparks and hot metal. The
torch is tilted to blow away the molten metal and it
is especially important when cutting thick material.
After the arc is ignited, slowly turn the torch to a
vertical position.
To start cutting with the S-CUTTER 100C and
S-CUTTER 120C models, rst pull the safety tab away
from the torch button, then press the button.
WARNING! The plasma arc ignites immediately when
the torch button is pressed. Be careful and always
keep the torch away from your body. Failure to do
so may result in serious injury if the torch is started
accidentally.
6) Move the torch evenly in the desired direction at a
speed that will ensure good cut quality.
7) Hold the torch lightly against the workpiece or just
above it. While cutting, it is easier to pull the torch
rather than push it.
8. Release the torch switch to quench the arc when you
are nished cutting. Gas will continue to ow from
the torch for a few seconds.
9. After nishing work, turn o the gas valve and
press the torch switch to remove gas residues from
the regulator. Finally, switch o the device and
disconnect it from the power supply.
7. DISPOSING OF PACKAGING
The various items used for packaging (cardboard, plastic
straps, polyurethane foam) should be kept, so that the
device can be sent back to the service centre in the best
possible condition in case of any problems!
8. TRANSPORTATION AND STORAGE
Shaking, crashing and turning the device upside down
should be prevented when it is transported. Store it in a
properly ventilated surrounding with dry air and without
any corrosive gas.
15
Plasma torch construction
1 2 34
1. Electrode
2. Swirl ring
3. Nozzle
4. Nozzle cover
5. PREPARATORY ACTIONS BEFORE USE
GAS CONNECTIONS
1. The ltering and regulating unit should be connected
to the gas inlet and mounted with the screws on the
back of the device (applies to models that do not
have a factory-installed ltering and regulating unit).
A suitable tank must be provided if the condensate
collected in the lter needs to be drained.
2. Connect the gas line to the gas lter inlet connection.
Rear view
9. Gas regulator
10. Main power switch
11. Power cord
S-CUTTER 100C | S-CUTTER 120C
Front view
1. Current display
2. Gas ow rate / pressure display
3. Torch operation LED
4. Low pressure LED
5. Run / Set mode switch
Run - cut the workpiece
Set - gas test
6. Thermal overload LED
7. Power LED
8. Current adjustment knob
9. Ground wire socket
10. Torch grip socket
9
10
11
1 2
3
4
5
10
9
8
7
6
13
14
12
11
EN
Rear view
11. Power cord
12. Main power switch
13. Gas inlet connection
14. Fan
15. Filtering and regulating unit

14 15
07.09.202107.09.2021
9. CLEANING AND MAINTENANCE
• Always unplug the device before cleaning and when
the device is not in use.
• Use cleaners without corrosive substances to clean
each surface.
• Dry all parts well before the device is used again.
• Store the unit in a dry, cool place, free from moisture
and direct exposure to sunlight.
CAUTION: all activities on the device should be
carried out at least 5 minutes after nishing work to
allow the device to cool down.
Periodic maintenance
Periodic maintenance is necessary for the device to
function properly.
WARNING! Switch o the machine and disconnect it
from power supply before starting maintenance.
EN
MAINTENANCE OF THE CUTTING TORCH
• Inspect the consumable parts of the burner for
damage and wear. Replace if necessary.
• Disconnect the equipment from the power supply
before checking, maintaining, cleaning, or repairing
the cutting torch components.
Note: During normal operation of the torch, a small
amount of gas escapes through the gap between
the guard and the torch grip. Do not try to tighten
the guard too much as this may cause irreparable
damage to the torch components.
10. CHECK REGULARLY THE DEVICE
If there is any damage, please stop using the device. Please
contact your customer service to solve the problem. What
to do in case of a problem?
Please contact your customer service and prepare following
information:
• Invoice number and serial number (the latter is to be
found on the technical plate on the device).
• If relevant, take a picture of the damaged, broken or
defective part.
• It will be easier for your customer service clerk to
determine the source of the problem if you give
a detailed and precise description of the matter.
The more detailed your information, the better the
customer service will be able to answer your problem
rapidly and eciently!
REGULAR CHECKS 6-MONTH ROUTINE
MAINTENANCE.
• Replace illegible labels.
• Check operation of all
switches.
• Check that the fan is
working properly and that
air is coming out from the
rear of the machine.
• Pay attention to excessive
vibration, noise, smell
and gas leakage during
operation.
• Verify that the torch leads
and/or ground cables are
not burned.
• Check that all electrical
connections are not
burned.
• Check that the power
cord is not damaged.
• Blow out the device
with dry, clean air under
pressure.
• Check electrical
connections of the input
/ output strip and tighten
the screws or replace
rusty ones.
SYMBOLE
Należy zapoznać się z instrukcją obsługi.
Produkt podlegający recyklingowi.
Spełnia wymagania odpowiednich norm
bezpieczeństwa.
Należy stosować odzież ochronną
zabezpieczającą całe ciało.
UWAGA! Załóż rękawice ochronne.
Należy stosować okulary ochronne
Stosuj obuwie ochronne.
UWAGA! Gorąca powierzchnia może
spowodować oparzenia.
UWAGA! Ryzyko pożaru lub wybuchu.
UWAGA! Szkodliwe opary, niebezpieczeństwo
zatrucia. Gazy i opary mogą być niebezpieczne
dla zdrowia.
Należy stosować maskę spawalniczą
z odpowiednim stopniem zaciemnienia ltra.
UWAGA! Szkodliwe promieniowanie łuku
elektrycznego
Nie wolno dotykać części pod napięciem
Termin „urządzenie” lub „produkt” w ostrzeżeniach i w
opisie instrukcji odnosi się do PRZECINARKI PLAZMOWEJ
1. BEZPIECZEŃSTWO UŻYTKOWANIA
1.1. UWAGI OGÓLNE
a) Należy zadbać o bezpieczeństwo własne i osób
postronnych, zapoznając się i postępując dokładnie
z wytycznymi zawartymi w instrukcji urządzenia.
b) Do uruchomienia, użytkowania, obsługi maszyny
wolno dopuszczać wyłącznie osoby wykwalikowane.
c) Napraw należy dokonywać w serwisie producenta
jedynie przy użyciu oryginalnych części.
d) Do urządzenia w trakcie jego użytkowania nie
wolno dopuszczać osób postronnych, w tym przede
wszystkim osób nieletnich.
e) Przecinarka plazmowa jest urządzeniem
przeznaczonym do cięcia metalu. Urządzenia nie
wolno używać niezgodnie z jego przeznaczeniem.
f) W trakcie pracy urządzenie wytwarza wokół siebie
pole elektromagnetyczne, które może powodować
błędne działanie medycznych implantów tj.
rozruszników serca itp.
Ilustracje w niniejszej instrukcji obsługi mają charakter
poglądowy i w niektórych szczegółach mogą różnić się od
rzeczywistego wyglądu urządzenia.
UWAGA! Instrukcją oryginalną jest niemiecka wersja
instrukcji. Pozostałe wersje językowe są tłumaczeniami
z języka niemieckiego.
UWAGA! Przeczytać wszystkie ostrzeżenia
dotyczące bezpieczeństwa oraz wszystkie instrukcje.
Niezastosowanie się do ostrzeżeń i instrukcji może
spowodować porażenie prądem, pożar i/lub ciężkie
obrażenia ciała lub śmierć.
g) Zabronione jest kierowanie pistoletu w kierunku
swoim, innych ludzi oraz zwierząt.
h) Należy dbać o regularny serwis i konserwacje.
i) Przed każdą regulacją, konserwacją, wymianą dyszy
itp. należy odłączyć urządzenie od zasilania.
j) Nie należy używać produktu ze zdjętą obudową.
k) Wszystkie odpady powstałe po cięciu należy
utylizować zgodnie z miejscowymi przepisami.
1.2. PRZYGOTOWANIE MIEJSCA PRACY DO CIĘCIA
Uwaga! Cięcie może wywołać ogień lub eksplozję Strumień
plazmy wyrzuca na zewnątrz rozżarzone cząsteczki metalu
lub iskry. Gorące cząsteczki metalu, iskry, rozgrzany
element lub gorący palnik mogą spowodować pożar.
Z tego względu należy dokładnie sprawdzić otoczenie
miejsca pracy pod kątem bezpieczeństwa.
a) Należy w promieniu 12 m od palnika usunąć
wszystkie materiały palne.
b) Jeżeli jest to niemożliwe, to materiały palne należy
przykryć odpowiednią powłoką.
c) Zabronione jest cięcie w miejscach, w których może
dojść do zapłonu materiałów łatwopalnych.
d) Należy zastosować środki bezpieczeństwa przed
snopem iskier oraz rozżarzonymi cząsteczkami
metalu.
e) Należy zwrócić uwagę na to, że iskry lub gorące
odpryski metalu mogą przedostać się przez szczeliny
lub otwory.
f) Należy zwracać baczną uwagę na łuk elektryczny
oraz mieć w bliskim zasięgu gaśnicę.
g) Należy zwrócić uwagę na fakt, że cięcie przy sucie,
na podłodze lub pomiędzy przedzieloną przestrzenią
może spowodować ognisko płomienia po drugiej
stronie, która jest niewidoczna.
h) Zawsze należy zadbać o wystarczającą wentylację.
i) Urządzenie użytkować w temperaturze otoczenia
pomiędzy 10 a 40 °C, w pomieszczeniu o niskiej
wilgotności i zapyleniu, bez bezpośredniego
nasłonecznienia.
j) Jeżeli cięcie następuje w miejscu, gdzie występują
gwałtowne ruchy powietrza należy użyć osłony
przeciwwiatrowej.
k) Przed przystąpieniem do cięcia należy przyjąć
stabilną pozycję.
l) Nie wolno stosować palnika plazmowego do
rozgrzewania zamarzniętych rur.
m) Nie wolno ciąć plazmą w pobliżu materiałów/
zbiorników palnych. Materiały łatwopalne lub
zbiorniki należy usunąć lub dokładnie opróżnić.
n) Nie wolno ciąć plazmą w atmosferze zawierającej
cząsteczki palne lub opary substancji wybuchowych.
o) Nie wolno stosować cięcia plazmą zbiorników pod
ciśnieniem, przewodów instalacji ciśnieniowej lub
zasobników ciśnieniowych.
p) Stanowisko do cięcia plazmą należy umiejscowić z
dala od powierzchni łatwopalnych.
q) Przed rozpoczęciem cięcia plazmą należy pozbyć się
przedmiotów łatwopalnych lub wybuchowych takich
jak zapalniczki na propan butan, czy zapałki.
r) Należy przestrzegać przepisów bezpieczeństwa i
higieny pracy dotyczących prac spawalniczych oraz
wyposażyć stanowisko pracy w odpowiednią gaśnicę.
Płomień oraz obwód roboczy znajdują się pod
napięciem, o ile włączone jest zasilanie elektryczne.
Obwód wejściowy oraz obwód wewnętrzny
urządzenia znajdują się również pod napięciem, o ile
włączone jest zasilanie elektryczne.
PL
INSTRUKCJA OBSŁUGI

16 17
07.09.202107.09.2021
PL
UWAGA! Cięcie w pobliżu zbiorników lub beczek z
substancjami łatwopalnymi jest zabronione.
PAMIĘTAĆ! Należy chronić dzieci i inne osoby
postronne podczas pracy urządzeniem.
1.3. ŚRODKI OCHRONY OSOBISTEJ
Uwaga! Odpryski i iskry mogą spowodować obrażenia ciała.
a) Należy zawsze nosić maskę ochronną lub okulary z
osłoną boczną.
b) Należy zawsze nosić odpowiednie ubranie ochronne
w celu ochrony ciała.
c) Należy zawsze nosić zatyczki do uszu lub inną
ochronę słuchu w celu uniknięcia przedostania się
odprysków do uszu.
d) Łuk elektryczny w procesie cięcia wytwarza duże
ilości promieniowania widzialnego i niewidzialnego
(promieniowanie ultraoletowe oraz podczerwone),
które może uszkodzić wzrok i skórę
e) Podczas cięcia plazmą należy mieć na sobie
czystą, niezaolejoną odzież ochronną np.: rękawice
skórzane, grubą koszulę, spodnie bez zawiniętych
nogawek, wysokie buty oraz kaptur ochronny.
f) Należy stosować ochronę twarzy (hełm lub osłonę)
i oczu z okularem o właściwym zabarwieniu, który
spełnia zadanie ltra i chroni wzrok podczas cięcia.
g) Standardy bezpieczeństwa proponują zabarwienie
nr 9 (minimalnie nr 8) dla każdego natężenia prądu
poniżej 300 A. Niższe zabarwienie osłony można
stosować, jeżeli łuk zakrywa przedmiot obrabiany.
h) Zawsze należy stosować sprawdzone okulary
bezpieczeństwa z osłoną boczną pod hełmem lub
inną osłonę.
i) Należy stosować osłony miejsca pracy w celu ochrony
innych osób przed oślepiającym promieniowaniem
świetlnym lub odpryskami.
j) Osoby postronne należy ostrzec przez patrzeniem na
łuk elektryczny.
k) Nie zaleca się użytkowania urządzenia bez uprzedniej
konsultacji z lekarzem przez osoby z rozrusznikiem
serca lub innym wszczepionym urządzeniem
medycznym.
UWAGA! Promieniowanie łuku elektrycznego może
uszkodzić wzrok i skórę ciała.
1.4. OCHRONA PRZED PORAŻENIEM
Uwaga! Porażenie prądem elektrycznym może być
śmiertelne.
a) Kabel zasilający należy podłączyć do najbliżej
położonego gniazda i ułożyć w sposób praktyczny
oraz bezpieczny. Należy unikać niedbałego
rozłożenia kabla w pomieszczeniu na niezbadanym
podłożu, co może doprowadzić do porażenia
elektrycznego lub pożaru.
b) Zetknięcie się z elektrycznie naładowanymi
elementami może spowodować porażenie
elektryczne lub ciężkie poparzenie.
c) Łuk elektryczny oraz obszar roboczy, podczas
przepływu prądu, są naładowane elektrycznie.
d) Obwód wejściowy oraz wewnętrzny obwód prądowy
urządzenia znajdują się również pod napięciem przy
włączonym zasilaniu.
e) Nie wolno dotykać elementów znajdujących się pod
napięciem elektrycznym.
f) Należy nosić suche, niepodziurawione, izolowane
rękawiczki oraz odzież ochronną.
g) Należy stosować maty izolacyjne lub inne powłoki
izolacyjne na podłodze, które są wystarczająco duże,
żeby nie dopuścić do kontaktu ciała z przedmiotem
lub podłogą.
h) Nie wolno dotykać łuku elektrycznego.
i) Przed obsługą, czyszczeniem lub wymianą elektrody
należy wyłączyć dopływ prądu elektrycznego.
j) Należy upewnić się, czy kabel uziemienia jest
właściwie podłączony, oraz czy wtyk jest właściwie
połączony z uziemionym gniazdem. Nieprawidłowe
podłączenie uziemienia urządzenia może
spowodować zagrożenie życia lub zdrowia.
k) Należy regularnie sprawdzać kable prądowe
pod kątem uszkodzeń lub braku izolacji. Kabel
uszkodzony należy wymienić. Niedbała naprawa
izolacji może spowodować śmierć lub utratę zdrowia.
l) Gdy produkt nie jest używany należy wyłączyć
wszystkie zasilacze wejściowe.
m) Kabla nie wolno zawijać wokół ciała.
n) Cięty przedmiot należy właściwie uziemić.
o) Wolno stosować wyłącznie wyposażenie w dobrym
stanie.
p) Uszkodzone elementy urządzenia należy naprawić
lub wymienić.
q) Podczas pracy na wysokościach należy używać
pasów bezpieczeństwa.
r) Wszystkie elementy wyposażenia oraz
bezpieczeństwa powinny być przechowywane w
jednym miejscu.
s) W chwili załączenia wyzwalacza końcówkę uchwytu
należy trzymać z dala od ciała.
t) Przymocować przewód roboczy do właściwego
metalowego styku ciętego elementu (nie do
elementu, który może odpaść) lub do stołu
roboczego na tyle blisko przecinarki plazmowej, na
ile wydaje się to celowe.
u) Zacisk roboczy należy zaizolować o ile nie jest
połączony z przedmiotem obrabianym, w celu
uniknięcia kontaktu z metalem.
v) Produkt jest przeznaczony do pracy w
pomieszczeniu. Jeżeli jednak był narażony na wilgoć
lub deszcz należy przeprowadzić kontrolę czy krople
wody nie dostały się do środka, co może skutkować
wypadkiem.
w) Po wyłączeniu urządzenia oraz odłączeniu kabla
napięciowego należy sprawdzić napięcie na
kondensatorze wejściowym i upewnić się, że wartość
napięcia jest równa zeru. W przeciwnym przypadku
nie wolno dotykać elementów urządzenia.
x) Nie dopuszczać do zamoczenia urządzenia.
UWAGA! Po odłączeniu kabla zasilającego urządzenie
może być jeszcze pod napięciem.
UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy z
urządzeniem. Zaleca się zachowanie ostrożności i
rozsądku podczas jego użytkowania.
PL
2. DANE TECHNICZNE
Nazwa produktu Przecinarka plazmowa
Model S-CUTTER
40PFC
S-CUTTER
100C
S-CUTTER
120C
Znamionowe
napięcie
zasilania [V~]/
Częstotliwość [Hz]
230/50 400/50
Prąd cięcia 20A/88V-
40A/96V
20A/88V-
100A/120V
20A/88V-
120A/128V
Sprawność 85% 87% 86%
Współczynnik mocy 0,99 0,93
Napięcie biegu
jałowego [V] 320 400,8 407,2
Pobór mocy w stanie
bezczynności [W] 17,31 -
Klasykacja EMC Klasa A
Znamionowy
cykl pracy 50% 40% 20%
Klasa izolacji H F
Stopień ochrony IP IP21S
Maksymalna grubość
cięcia (stal węglowa)
[mm]
25 35 43
Prąd cięcia w cyklu
pracy 100% 30A 65A 55A
Czas wypływu gazu
po zakończeniu
cięcia [s]
10 15
Zajarzenie łuku bezstykowe HF
Ciśnienie powietrza
zasilającego [bar] 53,9-5,9
Chłodzenie Gaz
Wymiary [Szerokość
x głębokość x
wysokość; mm]
130x505
x280
400x650
x580
400x650
x580
Waga [kg] 10,2 38 37
Technologia IGBT
3. EKSPLOATACJA
3.1. UWAGI OGÓLNE
• Urządzenie należy stosować zgodnie z
przeznaczeniem, z zachowaniem przepisów BHP
oraz obostrzeń wynikających z danych zawartych na
tabliczce znamionowej (stopień IP, napięcie zasilania
itd.).
• Producent nie ponosi odpowiedzialności za zmiany
techniczne urządzenia bądź szkody materialne
wynikłe na skutek wprowadzenia tych zmian.
• W przypadku nieprawidłowego działania urządzenia
należy skontaktować się z serwisem.
• Nie wolno zasłaniać szczelin wentylacyjnych –
należy ustawić urządzenie w odległości 20cm od
ściany i 30 cm od otaczających ją przedmiotów.
• Nachylenie powierzchni, na której ustawione jest
urządzenie nie powinno przekraczać 15 stopni.
• Chronić urządzenie przed deszczem, wilgocią i
bezpośrednim padaniem promieni słonecznych.
• Nie kierować strumienia iskier na urządzenie.
• Urządzenia nie wolno trzymać pod ramieniem lub
blisko ciała.
• Urządzenia nie wolno instalować w pomieszczeniach
o agresywnym środowisku, dużym zapyleniu
oraz w pobliżu urządzeń o dużej emisji pola
elektromagnetycznego.
• Trzymać palce, włosy i odzież z dala od obracającego
się wentylatora.
• Urządzenie musi być uziemione w trakcie pracy.
• Gdy podczas pracy z urządzeniem zaświeci się dioda
LED przeciążenia termicznego, należy natychmiast
przerwać pracę i odczekać, aż urządzenie ostygnie.
• Gdy urządzenie jest używane przez długi czas lub
z dużym prądem, zasilanie wyłączyć dopiero po
ostygnięciu urządzenia.
• Nie wyłączać urządzenia w trakcie cięcia!
• Należy regularnie konserwować urządzenie oraz
czyścić jego wnętrze z kurzu.
CYKL PRACY:
Czas załączenia jest wartością procentową czasu
eksploatacji (mierzonego w minutach) w okresie 10
minut, w których maszyna pracowała bez przerwy w
konwencjonalnych warunkach temperatury. Jeżeli zostanie
przekroczony czas załączenia, to spowoduje to zadziałanie
systemu bezpieczeństwa, który wyłączy urządzenie w
celu jego schłodzenia do normalnej temperatury pracy.
Przekroczenie progu czasu załączenia może doprowadzić
do uszkodzenia urządzenia oraz utraty gwarancji.
3.2. PODŁĄCZENIE URZĄDZENIA
• Podłączenia urządzenia powinna dokonać
osoba wykwalikowana. Ponadto osoba z
niezbędnymi kwalikacjami powinna sprawdzić
czy uziemienie oraz instalacja elektryczna, wraz z
układem zabezpieczenia, są zgodna z przepisami
bezpieczeństwa i funkcjonują prawidłowo.
• Urządzenie należy ustawić w pobliżu miejsca pracy.
• Należy unikać zbyt długich przewodów do
podłączenia maszyny. Zbyt długi przewód
o małym przekroju spowoduje spadki napięcia i
niepoprawną pracę urządzenia.
• Przecinarki plazmowe jednofazowe powinny być
podłączone do gniazda wyposażonego w bolec
uziemiający.
UWAGA: URZĄDZENIE WOLNO EKSPLOATOWAĆ
WYŁĄCZNIE, GDY JEST PODŁĄCZONE DO INSTALACJI ZE
SPRAWNYM BEZPIECZNIKIEM!
UWAGA: w przypadku używania generatora elektrycznego,
podczas jego uruchamiania przecinarka powinna być
odłączona od zasilania!

18 19
07.09.202107.09.2021
1 2 3 4
5
6
7
8
4. BUDOWA URZĄDZENIA
S-CUTTER 40PFC
Widok z tyłu
9. Regulator gazu
10. Główny wyłącznik zasilania
11. Przewód zasilający
Widok z przodu
1. Wyświetlacz natężenia prądu
2. Wyświetlacz prędkości przepływu/ciśnienia gazu
3. Dioda LED pracy palnika
4. Dioda LED niskiego ciśnienia
5. Przełącznik trybu Run / Set
Run - cięcie przedmiotu obrabianego
Set - test gazu
6. Dioda LED przeciążenia termicznego
7. Dioda LED zasilania
8. Pokrętło regulacji prądu
9. Gniazdo przewodu uziemiającego
10. Gniazdo uchwytu plazmowego
Widok z przodu
1. Dioda LED zasilania
2. Dioda LED przeciążenia termicznego
3. Dioda LED niskiego ciśnienia
• świeci się w przypadku, gdy:
- wystąpiło zwarcie między elektrodą a dyszą z
nietypowych przyczyn, (powietrze jest zasilane z
przerwami)
- podczas cięcia pistoletem bez zainstalowanej
elektrody i dyszy (powietrze jest podawane z
przerwami)
- ciśnienie powietrza jest niskie
• miga, gdy osłona dyszy nie jest zainstalowana
4. Dioda LED napięcia
5. Pokrętło regulacji prądu
6. Przełącznik trybu Run / Set
Run - cięcie przedmiotu obrabianego
Set - test gazu
7. Zacisk wyjściowy „+”
8. Gniazdo uchwytu plazmowego
9
10
11
1 2
3
4
5
10
9
8
7
6
13
14
12
11
PL
S-CUTTER 100C | S-CUTTER 120C
Widok z tyłu
11. Przewód zasilający
12. Główny wyłącznik zasilania
13. Przyłącze wejściowe gazu
14. Wentylator
15. Zespół ltrująco-regulacyjny
15
Budowa palnika plazmowego
A. zasilanie
B. butla z gazem / sprężarka powietrza
C. regulator ciśnienia
D. uchwyt palnika plazmowego
E. przedmiot obrabiany
F. przewód masowy
6. OPERACJA CIĘCIA
1) Sprawdzić połączenie kabla uziemiającego oraz
przedmiotu obrabianego, palnika do cięcia, butli
z gazem, reduktora i węża. Nie mocować kabla
uziemiającego do części, która po przecięciu
materiału odpadnie.
Prawidłowy sposób mocowania zacisku uziemienia
1 2 34
A
C
B
F
E
D
A
CB
D
F
E
PL
1. Elektroda
2. Pierścień zawirowujący
3. Dysza
4. Osłona dysz
5. PRZYGOTOWANIE DO UŻYCIA
POŁĄCZENIA GAZOWE
1. Zespół ltrująco-regulacyjny należy podłączyć do
wlotu gazu i zamontować za pomocą śrub z tyłu
urządzenia (dotyczy modeli, które nie posiadają
fabrycznie zamontowanego zespołu ltrująco-
regulacyjnego). Należy zapewnić odpowiedni
pojemnik w przypadku potrzeby odprowadzenia
kondensatu zebranego w ltrze.
2. Podłączyć przewód gazowy do złącza wlotu ltra
gazu.
SPRAWDZANIE JAKOŚCI POWIETRZA
Aby sprawdzić czy w powietrzu nie ma oleju lub wilgoci,
należy ustawić przełącznik RUN / SET w pozycji SET.
RODZAJ GAZU
Gazem może być powietrze lub azot. Należy zastosować
reduktor wysokiego ciśnienia dla każdego rodzaju gazu.
Reduktor musi być w stanie dostarczyć do ltra 155 l/min
gazu przy ciśnieniu 3,9 bara.
PRZYGOTOWANIE DO CIĘCIA
1. Upewnić się, że główny wyłącznik urządzenia jest
w pozycji „0” (wyłączonej) i podłączyć przewód
zasilający do gniazdka elektrycznego posiadającego
parametry zgodne z podanymi na tabliczce
znamionowej urządzenia.
2. Podłączyć przewód gazowy do urządzenia
doprowadzającego powietrze.
3. Podłączyć uchwyt plazmowy do gniazda w
urządzeniu.
4. Podłączyć przewód masowy, zwracając szczególną
uwagę na to, aby klamra była stabilnie przymocowana
do elementu obrabianego.
5. Włączyć urządzenie za pomocą głównego wyłącznika
zasilania.

20 21
07.09.202107.09.2021
2) Sprawdzić, czy ciśnienie wejściowe gazu jest
ustawione na 5 barów.
3) Wyciągnąć nasadkę reduktora (z tyłu urządzenia),
stopniowo przekręcić ją, aby ustawić ciśnienie gazu
na 2,5-5 bara i wcisnąć nasadkę z powrotem.
4) Włączyć urządzenie i wyregulować prąd cięcia.
5) Umieścić końcówkę palnika na krawędzi obrabianego
przedmiotu, upewniając się, że końcówka jest
ustawiona pionowo w stosunku do przedmiotu
obrabianego. Podczas przebijania materiału
końcówka palnika powinna być odchylona w stronę
przeciwną od operatora oraz osób znajdujących się w
pobliżu, aby uniknąć niebezpieczeństwa związanego
z iskrami i gorącym metalem. Odchylenie palnika
ma na celu zdmuchnięcie stopionego metalu i jest
szczególnie ważne przy cięciu grubszego materiału.
Po zajarzeniu łuku powoli obróć palnik do pozycji
pionowej.
W modelach S-CUTTER 100C oraz S-CUTTER 120C,
aby rozpocząć cięcie należy najpierw odciągnąć
klapkę bezpieczeństwa z przycisku palnika, a
następnie nacisnąć przycisk.
UWAGA! Łuk plazmowy zapala się natychmiast po
naciśnięciu przycisku palnika. Zachować ostrożność i
zawsze trzymać palnik z dala od ciała. W przeciwnym
wypadku może dojść do poważnego uszkodzenia
ciała, w trakcie przypadkowego uruchomienia.
6) Równomiernie przesuwać palnik w żądanym
kierunku, z prędkością, która zapewni dobrą jakość
cięcia.
7) Trzymać palnik lekko oparty na materiale obrabianym
lub tuż nad nim. W trakcie cięcia łatwiej jest ciągnąć
palnik niż go pchać.
8. Po zakończeniu cięcia zwolnić przełącznik palnika,
aby zgasić łuk. Jeszcze przez kilka sekund z palnika
wypływać będzie gaz.
9. Po zakończeniu pracy, wyłączyć zawór gazowy,
nacisnąć przełącznik palnika, aby usunąć resztki gazu
z reduktora. Na koniec wyłączyć urządzenie oraz
odłączyć od zasilania.
7. UTYLIZACJA OPAKOWANIA
Prosimy o zachowanie elementów opakowania (tektury,
plastykowych taśm oraz styropianu), aby w razie
konieczności oddania urządzenia do serwisu można go
było jak najlepiej ochronić na czas przesyłki!
8. TRANSPORT I PRZECHOWYWANIE
Podczas transportu urządzenie należy zabezpieczyć przed
wstrząsami i przewróceniem się oraz nie ustawiać go „do
góry nogami”. Urządzenie należy przechowywać w dobrze
wentylowanym pomieszczeniu, w którym obecne jest suche
powietrze i nie występują gazy powodujące korozję.
9. CZYSZCZENIE I KONSERWACJA
• Przed każdym czyszczeniem, a także jeżeli urządzenie
nie jest używane, należy wyciągnąć wtyczkę sieciową
i całkowicie ochłodzić urządzenie.
• Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
• Po każdym czyszczeniu wszystkie elementy należy
dobrze wysuszyć, zanim urządzenie zostanie
ponownie użyte.
• Urządzenie należy przechowywać w suchym i
chłodnym miejscu chronionym przed wilgocią i
bezpośrednim promieniowaniem słonecznym.
UWAGA: wszelkie prace na urządzeniu należy
przeprowadzać co najmniej 5 minut po zakończeniu
pracy, by urządzenie wystygło.
PL
KONSERWACJA OKRESOWA
Aby urządzenia działało prawidłowo, konieczna jest
okresowa konserwacja.
UWAGA! Wyłączyć urządzenie oraz odłączyć od zasilania
przed rozpoczęciem konserwacji.
KONSERWACJA PALNIKA DO CIĘCIA
• Należy kontrolować części eksploatacyjne palnika
pod kątem uszkodzeń oraz zużycia. W razie potrzeby
wymienić.
• Odłączyć urządzenie od zasilania przed kontrolą,
konserwacją, czyszczeniem lub naprawą elementów
palnika do cięcia.
Uwaga: Podczas normalnej pracy palnika, niewielka
ilość gazu uchodzi przez szczelinę między osłoną a
uchwytem palnika. Nie należy próbować zbyt mocno
dokręcać osłony, ponieważ może to spowodować
nieodwracalne uszkodzenie elementów palnika.
10. REGULARNA KONTROLA URZĄDZENIA
Należy regularnie sprawdzać, czy elementy urządzenia
nie są uszkodzone. Jeżeli tak jest, należy zaprzestać
użytkowania urządzenia. Proszę niezwłocznie zwrócić się
do sprzedawcy w celu przeprowadzenia naprawy.
Co należy zrobić w przypadku pojawienia się problemu?
Należy skontaktować się ze sprzedawcą i przygotować
następujące dane:
• Numer faktury oraz numer seryjny (nr seryjny podany
jest na tabliczce znamionowej).
• Ewentualnie zdjęcie niesprawnej części.
• Pracownik serwisu jest w stanie lepiej ocenić, na
czym polega problem, jeżeli opiszą go Państwo w
sposób tak precyzyjny, jak jest to tylko możliwe. Im
bardziej szczegółowe są dane, tym szybciej można
Państwu pomóc!
REGULARNE
KONTROLE
6-MIESIĘCZNA
RUTYNOWA
KONSERWACJA
• Wymienić nieczytelne
etykiety
• Sprawdzić działanie
wszystkich przełączników.
• Sprawdzić, czy wentylator
działa prawidłowo i czy z
tyłu maszyny wydostaje się
powietrze
• Zwróć uwagę na
nadmierne wibracje, hałas,
zapach i wyciek gazu
podczas pracy
• Sprawdzić, czy przewody
palnika lub uziemienia nie
są przepalone
• Sprawdzić, czy wszelkie
połączenia elektryczne nie
są przepalone
• Sprawdzić, czy przewód
zasilający nie jest
uszkodzony.
• Przedmuchać
urządzenie suchym,
czystym powietrzem pod
ciśnieniem.
• Sprawdzić połączenia
elektryczne listwy
wejściowej / wyjściowej,
aby dokręcić poluzowane
lub wymienić zardzewiałe
śruby.
SYMBOLY
Pečlivě si pročtěte návod k obsluze.
Recyklovatelný výrobek.
Splňuje požadavky příslušných bezpečnostních
norem.
Používejte ochranné oděvy chránící celé tělo.
POZOR! Používejte ochranné rukavice.
Používejte ochranné bryle.
Používejte ochrannou obuv.
POZOR! Horký povrch může způsobit
popáleniny.
POZOR! Nebezpečí požáru nebo výbuchu.
POZOR! Škodlivé výpary, nebezpečí otravy.
Plyny a výpary mohou být zdraví nebezpečné.
Používejte svářečskou masku se správnou úrovní
zatemnění ltru.
POZOR! Škodlivé záření elektrického oblouku
Nedotýkejte se částí stroje, které jsou pod
napětím
Pojem „zařízení“ nebo „výrobek“ v bezpečnostních
pokynech a návodu se vztahuje na PLAZMOVÁ ŘEZAČKA.
1. BEZPEČNOST POUŽITÍ
1.1. OBECNÉ POKYNY
a) Dbejte vlastní bezpečnosti a bezpečnosti třetích
osob tím, že se seznámíte s pokyny pro používání
tohoto zařízení a budete je vždy dodržovat.
b) Uvedení do provozu, používání, obsluha zařízení by
měly provádět pouze kvalikované osoby.
c) Opravy by měly být prováděny servisem výrobce s
použitím pouze originálních dílů.
d) Během používání zařízení se v jeho blízkosti nesmí
nacházet třetí osoby, zejména osoby nezletilé
e) Plazmová řezačka je stroj určený k řezání kovů.
Nepoužívejte zařízení v rozporu s jeho určením..
f) Elektromagnetické pole, které může narušovat
funkčnost lékařských implantátů, např. Srdečních
stimulátorů.
g) Je zakázáno mířit hořákem na sebe, na jiné lidi nebo
na zvířata.
h) Zajistěte pravidelný servis a údržbu.
i) Před každým nastavením, údržbou, výměnou dýzy
atp. musí být stroj odpojen od sítě.
j) Nepoužívejte produkt s odstraněným krytem.
k) Veškerý odpad vzniklý po řezání musí být zlikvidován
v souladu s místními předpisy.
Originálním návodem je německá verze návodu. Ostatní
jazykové verze jsou překlady z německého jazyka.
POZOR! Obrázky v tomto návodu k obsluze jsou
orientační a v některých detailech se mohou od
skutečného vzhledu zařízení lišit.
POZNÁMKA! Přečtěte si tento návod včetně všech
bezpečnostních pokynů. Nedodržování návodu a
pokynů může vést k úrazu elektrickým proudem,
požáru anebo těžkému úrazu či smrti.
1.2. PŘÍPRAVA PRACOVNÍHO MÍSTA K ŘEZÁNÍ
POZNÁMKA! Řezání může způsobit požár nebo výbuch
Proud plazmy uvolňuje rozžhavené kovové částice nebo
jiskry. Horké kovové částice, jiskry, horký prvek nebo horký
hořák mohou způsobit požár. Z tohoto důvodu byste
měli pečlivě zkontrolovat pracovní prostor s ohledem na
bezpečnost.
a) V okruhu 12 m od hořáku se nesmí nacházet žádné
hořlavé materiály.
b) Pokud není možné jejich odstranění, zakryjte hořlavé
materiály vhodným krytem.
c) Neprovádějte řezání v místech, kde se mohou vznítit
hořlavé materiály.
d) Používejte ochranné prostředky chránící před
jiskrami a rozžhavenými kovovými částicemi.
e) Je třeba mít na paměti, že jiskry nebo horké kovové
částice mohou proniknout skrz trhliny nebo otvory.
f) Dávejte pozor na elektrický oblouk a vždy mějte v
dosahu hasicí přístroj.
g) Věnujte pozornost tomu, že řezání u stropu, na
podlaze nebo mezi rozděleným prostorem může
způsobit vznik plamene na druhé straně, která je
neviditelná.
h) Vždy zajistěte dostatečné větrání.
i) Zařízení používejte při okolní teplotě mezi 10 a 40 °C,
v místnosti s nízkou vlhkostí a prachem, bez přímého
slunečního záření.
j) Pokud řezání probíhá na místě, kde dochází k
rychlému pohybu vzduchu, použijte ochranný kryt
proti proudění vzduchu.
k) Před zahájením řezání zaujměte stabilní postoj.
l) Nepoužívejte plazmový hořák k ohřívání zamrznutých
trubek.
m) Řezání plazmou je zakázáno v blízkosti hořlavých
materiálů/nádrží. Snadno hořlavé materiály nebo
nádrže je nutné odstranit nebo důkladně vyprázdnit.
n) Řezání plazmou je zakázáno v atmosféře, která
obsahuje hořlavé částice nebo výpary výbušných
látek.
o) Je zakázáno řezat plazmou nádoby pod tlakem,
tlakové rozvody nebo tlakové zásobníky.
p) Stanoviště pro řezání plazmou je třeba umístit v
bezpečné vzdálenosti od snadno hořlavých povrchů.
q) Před zahájením řezání plazmou je nutné zbavit se
snadno hořlavých nebo výbušných předmětů, jako
jsou zapalovače na propan-butan nebo zápalky.
r) Dodržujte předpisy pro bezpečnost a ochranu
zdraví při svářečských pracích a vybavte pracoviště
vhodným hasicím přístrojem. Plamen i pracovní
okruh se nacházejí pod napětím, pokud je zapnuto
elektrické napájení. Vstupní okruh a vnitřní obvod
zařízení se pod napětím nacházejí také, pokud je
zapnuto elektrické napájení.
CZ
TECHNICKÉ ÚDAJE
POZNÁMKA! Řezání poblíž nádrží nebo barelů s
hořlavinami je zakázáno.
PAMATUJTE! Při práci se zařízením chraňte děti a
jiné nepovolané osoby.

22 23
07.09.202107.09.2021
CZ
1.3. OSOBNÍ OCHRANNÉ POMŮCKY
POZNÁMKA! Rozstříkaný kov a jiskry mohou způsobit
zranění.
a) Vždy používejte ochrannou kuklu nebo brýle s
bočními kryty.
b) Vždy používejte vhodný ochranný oděv pro ochranu
těla.
c) Vždy používejte špunty do uší nebo jinou ochranu
sluchu, aby se zabránilo vniknutí jisker do uší.
d) Elektrický oblouk vytváří v průběhu řezání velká
množství viditelného o neviditelného záření
(ultraalové a infračervené záření), které může
poškodit zrak a pokožku.
e) Při řezání plazmou je nutné mít na sobě čistý
ochranný oděv neznečištěný olejem, např.: kožené
rukavice, silnou košili, kalhoty bez vyhrnutých
nohavic, vysokou obuv a ochrannou kapuci
f) Používejte ochranu obličeje (přilbu nebo kryt) a
ochranu očí s okulárem se zatemněním, který plní
funkci ltru a chrání zrak během řezání.
g) Bezpečnostní normy navrhují zatemnění 9
(minimálně 8) pro každý proud vyšší než 300 A. Nižší
zatemnění clony lze použít, pokud oblouk zakrývá
řezaný předmět.
h) Vždy používejte atestované ochranné brýle s bočními
kryty pod přilbu nebo jiný kryt.
i) Používejte kryty v místě řezání, aby chránily třetí
osoby před oslepujícím světelným zářením a jiskrami.
j) Třetí osoby by měly být upozorněny na nebezpečí
pohledu na elektrický oblouk.
k) Zařízení nesmí používat bez předchozí konzultace s
lékařem osoby s kardiostimulátorem nebo s jiným
voperovaným implantátem.
POZNÁMKA! Záření elektrického oblouku může
poškodit zrak a kůži.
1.4. OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM
POZNÁMKA! Rána elektrickým proudem může způsobit
smrt!
a) Napájecí kabel zasuňte do nejbližší zásuvky a
umístěte ho prakticky a bezpečně. Neumísťujte kabel
v místnosti na nezkontrolovaném podloží, může to
vést k zásahu elektrickým proudem nebo k požáru.
b) Kontakt s elektricky nabitými prvky může způsobit
zásah elektrickým proudem nebo těžké popáleniny.
c) Elektrický oblouk a pracovní prostor jsou pod
napětím, pokud je zapnuto elektrické napájení.
d) Vstupní a vnitřní obvod zařízení také jsou pod
napětím, pokud je zapnuto elektrické napájení.
e) Nedotýkejte se součástí, které jsou pod napětím.
f) Používejte suché, neděravé, izolované rukavice a
ochranný oděv.
g) Používejte podlahové izolační podložky nebo jiné
izolační materiály, které jsou dostatečně velké, aby
zabránily kontaktu těla s předmětem nebo podlahou.
h) Nedotýkejte se elektrického oblouku.
i) Před údržbou, čištěním nebo výměnou elektrody
odpojte napájení.
j) Ujistěte se, že je zemnicí kabel správně uzemněn a že
je konektor správně připojen k uzemněné zásuvce.
Nesprávné uzemnění může znamenat nebezpečí pro
zdraví či na životě.
k) Pravidelně kontrolujte napájecí kabely, co se týče
jejich poškození a chybějící izolaci. Poškozený kabel
musí být vyměněn. Nedbalé opravy izolace mohou
mít za následek ohrožení na zdraví či životě.
l) Pokud produkt nepoužíváte, vypněte všechny zdroje
vstupního napájení
m) Vypněte zařízení, když není používáno.
n) Kabel nesmí být omotán kolem těla.
o) Řezaný předmět musí být náležitě uzemněn.
p) Přístroj smí být používán pouze pokud je bez
jakýchkoliv závad.
q) Poškozené součásti zařízení opravte nebo vyměňte.
Při práci ve výškách vždy používejte bezpečnostní
pásy.
r) Všechny součásti vybavení a bezpečnostní prvky by
měly být uloženy na jednom místě.
s) V okamžiku zapnutí aktivátoru držte konec pistole v
dostatečné vzdálenosti od těla.
t) Připevněte pracovní kabel k příslušnému kovovému
styku řezaného elementu (ne k elementu, který může
odpadnout) nebo k pracovnímu stolu tak blízko k
plazmové řezačce, jak se to zdá účelné.
u) Provozní svorka musí být izolovaná, pokud není
spojena se svařovaným předmětem, aby se zabránilo
kontaktu s kovem.
v) Produkt je určen pro vnitřní použití. Pokud však byl
vystaven vlhkosti nebo dešti, měli byste zkontrolovat,
zda se kapky vody nedostaly dovnitř, což může
způsobit nehodu.
w) Po vypnutí zařízení a odpojení napájecího kabelu
zkontrolujte napětí na vstupním kondenzátoru
a ujistěte se, že je hodnota napětí rovna nule. V
opačném případě se nedotýkejte zařízení.
x) Chraňte zařízení před vlhkem.
POZNÁMKA! Po odpojení napájecího kabelu zařízení
může být stále pod napětím!
POZNÁMKA! I když zařízení bylo navrženo tak, aby
bylo bezpečné, tedy má vhodné bezpečnostní prvky,
tak i přes použití dodatečné ochrany uživatelem při
práci se zařízením nadále existuje malé riziko úrazu
nebo poranění. Doporučuje se zachovat opatrnost a
zdravý rozum při jeho používání.
CZ
2. TECHNICKÉ ÚDAJE
Název výrobku PLAZMOVÁ ŘEZAČKA
Model S-CUTTER
40PFC
S-CUTTER
100C
S-CUTTER
120C
Jmenovité napětí
napájení [V~] /
Frekvence [Hz]
230/50 400/50
Řezací proud 20A/88V-
40A/96V
20A/88V-
100A/120V
20A/88V-
120A/128V
Účinnost 85% 87% 86%
Koecient výkonu 0,99 0,93
Napětí chodu
naprázdno [V] 320 400,8 407,2
Spotřeba energie
při nečinnosti [W] 17,31 -
Klasikace EMC třída A
Jmenovitý pracovní
cyklus 50% 40% 20%
Izolace H F
Stupeň ochrany
pláště IP21S
Maximální tloušťka
řezu (uhlíková ocel)
[mm]
25 35 43
Řezací proud při
pracovním cyklu
100%
30A 65A 55A
Průtok plynu po
dokončení řezání [s] 10 15
Zapálení
elektrického
oblouku
bezkontaktní HF
Tlak přiváděného
vzduchu [bar] 53,9-5,9
Ochlazování Plyn
Rozměry [Šířka x
hloubka x výška;
mm]
130x505
x280
400x650
x580
400x650
x580
Hmotnost [kg] 10,2 38 37
Technologie IGBT
3. PROVOZ
3.1. OBECNÉ POKYNY
• Používejte zařízení v souladu s určením, při dodržení
předpisů BOZP a omezení vyplývajících z údajů
uvedených a typovém štítku (stupeň IP, provozní
cyklus, napájecí napětí atd.).
• V případě technických změn na zařízení nenese
výrobce odpovědnost za materiální škody vzniklé v
důsledku zavedení těchto změn.
• Pokud zařízení nepracuje správně, obraťte se na
servisní centrum.
• Nezakrývejte větrací štěrbiny - umístěte zařízení 20
cm od zdi a 30 cm od okolních předmětů.
• Sklon povrchu, na kterém je zařízení umístěno, by
neměl překročit 15 stupňů.
• Chraňte zařízení před deštěm, vlhkostí a přímým
slunečním zářením.
• Nemiřte jiskrami na zařízení.
• Stroj nedržte pod paží nebo blízko těla.
• Nepoužívejte stroj v místnostech, kde se vyskytují
emisní plyny či prach, a v blízkosti zařízení
emitujících silné elektromagnetické pole.
• Udržujte prsty, vlasy a oděv v bezpečné vzdálenosti
od rotujícího ventilátoru.
• Zařízení musí být během provozu uzemněno.
• Pokud se během práce se zařízením rozsvítí
kontrolka tepelného přetížení, okamžitě přestaňte
pracovat a nechte zařízení vychladnout.
• Pokud je zařízení používáno delší dobu nebo s
vysokým proudem, vypínejte jej až poté, co zařízení
vychladne.
• Nevypínejte zařízení během řezání!
• Pravidelně udržujte zařízení a čistěte vnitřek od
prachu.
CYKLUS PRÁCE:
Doba zapínání je procentní hodnotou provozní doby
(měřené v minutách) během doby 10 minut, kdy stroj
pracoval bez přestávky v konvenčních teplotních
podmínkách. Dojde-li k překročení doby zapínání, dojde
k aktivaci bezpečnostního systému, který zařízení vypne
za účelem jeho ochlazení na normální provozní teplotu.
Překročení limitu doby zapínání může způsobit poškození
zařízení a ztrátu záruky.
3.2. PŘIPOJENÍ ZAŘÍZENÍ
• Kontrolu připojení zařízení musí provést
kvalikovaná osoba. Kromě toho musí osoba s
potřebnými kvalikacemi zkontrolovat, zda je
uzemnění a elektrická instalace, včetně ochranného
systému, v souladu s bezpečnostními předpisy a zda
pracují správně.
• Umístěte zařízení v blízkosti místa provozu.
• Nepoužívejte dlouhé kabely pro připojení stroje.
Příliš dlouhý kabel s malým průřezem způsobuje
pokles napětí a nesprávné fungování zařízení.
• Jednofázové plazmové řezačky musí být zapojovány
do zásuvky se zemnícím kolíkem.
UPOZORNĚNÍ: ZAŘÍZENÍ LZE POUŽÍVAT POUZE
V PŘÍPADĚ PŘIPOJENÍ K INSTALACI S ŘÁDNĚ
FUNKČNÍ POJISTKOU!
POZOR: Při použití elektrického generátoru by
při jeho spuštění měla být řezačka odpojena od
napájení!

24 25
07.09.202107.09.2021
1 2 3 4
5
6
7
8
4. KONSTRUKCE ZAŘÍZENÍ
S-CUTTER 40PFC
Zadní pohled
9. Regulátor plynu
10. Hlavní vypínač napájení
11. Napájecí kabel
Čelní pohled
1. Displej intenzity proudu
2. Displej rychlosti průtoku / tlaku plynu
3. LED dioda provozu hořáku
4. Nízkotlaká LED dioda
5. Přepínač režimu Run / Set
Run – řezání obrobku
Set - test plynu
6. LED dioda tepelného přetížení
7. LED dioda napájení
8. Knoík regulace proudu
9. Zemnicí zásuvka
10. Patice plazmového hořáku
Čelní pohled
1. LED dioda napájení
2. LED dioda pro tepelné přetížení
3. Nízkotlaká LED dioda
• svítí, když:
• z neobvyklých důvodů došlo ke zkratu mezi
elektrodou a tryskou (vzduch je dodáván
přerušovaně)
• při řezání pistolí bez nainstalované elektrody a
trysky (vzduch je přerušován)
• tlak vzduchu je nízký
• bliká, když není nainstalován kryt trysky
4. Napěťová LED dioda
5. Knoík nastavení proudu
6. Přepínač režimu Run / Set
Run – řezání obrobku
Set – test plynu
7. „+” výstupní svorka
8. Patice plazmového hořáku
9
10
11
1 2
3
4
5
10
9
8
7
6
13
14
12
11
CZ
Zadní pohled
11. Napájecí kabel
12. Hlavní vypínač napájení
13. Připojení přívodu plynu
14. Ventilátor
15. Filtrační a regulační jednotka
15
Konstrukce plazmového hořáku
A. Napájení
B. Láhev s plynem/ Kompresor vzduchu
C. Regulátor tlaku
D. Držák plazmového hořáku
E. Obráběný předmět
F. Zemnicí vodič
6. ŘEZÁNÍ
1) Zkontrolujte připojení zemnícího kabelu a obrobku,
řezacího hořáku, plynové láhve, reduktoru a hadice.
Nepřipevňujte zemnicí kabel k částem, které se
odřezávají při řezání materiálu.
Správný způsob připevnění zemnicí svorky
1 2 34
A
C
B
F
E
D
A
CB
D
F
E
CZ
1. Elektroda
2. Rotační prstenec
3. Dýza
4. Hubice
5. PŘÍPRAVA K POUŽITÍ
PŘIPOJENÍ PLYNU
1. Filtrační a regulační jednotka by měla být připojena
k přívodu plynu a připevněna šrouby na zadní straně
zařízení (platí pro modely, které nemají ltrační a
regulační jednotku nainstalovanou z výroby).
Pokud je třeba vypustit kondenzát zachycený ve
ltru, musí být k dispozici vhodná nádoba.
2. Připojte plynové potrubí ke vstupnímu připojení
plynového ltru.
KONTROLA KVALITY VZDUCHU
Chcete-li zkontrolovat olej nebo vlhkost ve vzduchu,
přepněte přepínač RUN / SET do polohy SET.
Druh plynu
Plyn může být vzduch nebo dusík. Pro každý typ plynu by
měl být použit vysokotlaký reduktor. Ten musí být schopen
dodávat do ltru 155 l / min plynu při tlaku 3,9 bar.
PŘÍPRAVA NA ŘEZÁNÍ
1. Ujistěte se, že je hlavní vypínač zařízení v poloze
„0“ (vypnuto), a připojte napájecí kabel k elektrické
zásuvce, jejíž parametry jsou uvedeny na typovém
štítku zařízení.
2. Připojte plynovou hadici k zařízení pro přívod
vzduchu.
3. Připojte plazmový hořák k zásuvce na zařízení.
4. Připojte zemnicí kabel a ujistěte se, že je svorka
bezpečně připevněna k obrobku.
5. Zapněte zařízení hlavním vypínačem.

26 27
07.09.202107.09.2021
2) Zkontrolujte, zda je vstupní tlak plynu nastaven na 5
bar.
3) Vytáhněte uzávěr reduktoru (na zadní straně
zařízení), postupně jej otáčejte, aby se nastavil tlak
plynu na 2,5–5 bar, a zatlačte uzávěr zpět.
4) Zapněte zařízení a upravte řezací proud.
5) Umístěte koncovku hořáku na okraj obrobku a
ujistěte se, že je koncovka svisle k obrobku. Při
propíchnutí materiálu by měla být koncovka hořáku
odkloněna od uživatele a osob v jeho blízkosti, aby
se zabránilo vzniku jisker a nebezpečí horkých kovů.
Sklon hořáku má odfouknout roztavený kov a je
obzvláště důležitý při řezání silnějšího materiálu. Po
zažehnutí oblouku pomalu otočte hořák do svislé
polohy.
U modelů S-CUTTER 100C a S-CUTTER 120C zahájíte
řezání tak, že nejprve vytáhnete bezpečnostní
jazýček z tlačítka hořáku a poté tlačítko stisknete.
POZOR! Po stisknutí tlačítka hořáku se plazmový
oblouk okamžitě zapálí. Buďte opatrní a hořák
vždy držte od těla. Pokud tak neučiníte, může při
náhodném spuštění dojít k vážnému zranění.
6) Hořákem rovnoměrně pohybujte v požadovaném
směru rychlostí, která zajistí dobrou kvalitu řezu.
7) Hořák držte lehce proti obrobku nebo těsně nad ním.
Je snazší táhnout hořák, než ho tlačit při řezání.
8. Po dokončení řezání uvolněte spínač hořáku, abyste
zhasli oblouk. Z hořáku bude několik sekund proudit
plyn.
9. Po dokončení práce vypněte plynový ventil, stiskněte
spínač hořáku a odstraňte zbytky plynu z reduktoru.
Nakonec zařízení vypněte a odpojte od napájení.
7. LIKVIDACE OBALU
Uschovejte prvky obalu (kartony, plastové pásky a
polystyren), aby v případě přepravy zařízení do serwisu
bylo zařízení dobře chráněno!
8. TRANSPORT A SKLADOVÁNÍ
Během přepravy chraňte přístroj před otřesy a pádem,
neumísťujte přístroj vzhůru nohama. Přístroj skladujte
v dobře větrané místnosti, kde je suchý vzduch a nejsou
žádné korozivní plyny.
9. STANDARDNÍ ČIŠTĚNÍ
• Před každým čištěním a v případě, že není přístroj
používán, vytáhněte síťovou zástrčku a nechte
přístroj vychladnout.
• K čištění používejte pouze přípravky, které
neobsahují žíravé látky.
• Po každém čištění důkladně osušte veškeré součásti
před tím, než budete přístroj opět používat.
• Přístroj skladujte na suchém a chladném místě,
chráněném před vlhkostí a přímým slunečním
zářením.
POZOR: Veškeré práce na zařízení by měly být
prováděny nejméně 5 minut po dokončení prací, aby
zařízení vystydlo.
PRAVIDELNÁ ÚDRŽBA
Aby zařízení správně fungovalo, je nutná pravidelná údržba.
POZOR! Před zahájením údržby vypněte zařízení a odpojte
jej od napájení.
CZ
ÚDRŽBA ŘEZACÍHO HOŘÁKU
• Zkontrolujte spotřební části hořáku, zda nejsou
poškozené a opotřebované. V případě potřeby je
vyměňte.
• Před kontrolou, údržbou, čištěním nebo opravou
součástí řezacího hořáku odpojte zařízení od
napájení.
Poznámka: Během normálního provozu hořáku uniká
malé množství plynu mezerou mezi štítem a rukojetí
hořáku. Nepokoušejte se příliš utahovat kryt, protože
by mohlo dojít k nenapravitelnému poškození
součástí hořáku.
10. PRAVIDELNÁ KONTROLA ZAŘÍZENÍ
Pravidelně kontrolujte, zda nejsou součásti zařízení
poškozeny. Pokud jsou součásti poškozeny, obraťte se na
prodejce a požádejte o jejich opravu.
Co dělat, když se objeví nějaký problém?
Obraťte se na prodejce a poskytněte následující informace:
• Číslo faktury a sériové číslo (sériové číslo je uvedeno
na typovém štítku).
• Případně foto vadného dílu.
• Pracovník servisních služeb lépe posoudí problém,
pokud je co nejpřesněji popsán. Čím podrobnější
informace, tím rychlejší řešení problému! VAROVÁNÍ:
Nikdy neotevírejte zařízení bez konzultace se
servisním střediskem. To může vést ke ztrátě záruky!
PRAVIDELNÉ KONTROLY 6MĚSÍČNÍ BĚŽNÁ
ÚDRŽBA
• Vyměňte nečitelné štítky
• Zkontrolujte funkčnost
všech spínačů
• Zkontrolujte, zda
ventilátor pracuje správně a
že vzduch vychází ze zadní
části zařízení
• Během provozu dávejte
pozor na nadměrné vibrace,
hluk, zápach a únik plynu
• Zkontrolujte, zda hořák
a zemnicí vodiče nejsou
spálené
• Zkontrolujte, zda nejsou
spálená všechna elektrická
připojení
• Zkontrolujte, zda není
poškozený napájecí kabel
• Vyfoukejte zařízení
suchým, čistým
vzduchem pod tlakem.
• Zkontrolujte elektrické
připojení vstupní /
výstupní lišty, zda
nejsou uvolněné nebo
poškozené rezavé šrouby.
SYMBOLE
Veuillez lire attentivement ces instructions
d'emploi.
Produit recyclable.
L'appareil est conforme aux directives
européennes en vigueur.
Une protection corporelle intégrale doit être
portée.
ATTENTION! Porter des gants de protection.
Il faut utiliser des lunettes de protection
Porter des chaussures de sécurité.
ATTENTION! Surfaces chaudes – risque de
brûlure.
ATTENTION! Risque d'incendie ou d'explosion.
AVERTISSEMENT! Vapeurs nuisibles, danger
d’intoxication! Les gaz et vapeurs sont toxiques
pour la santé.
Le masque de soudure doit être utilisé avec un
ltre de protection.
NOTE ! Arc électrique dangereux
Ne pas toucher les parties sous tension.
Les notions d'« appareil », de « machine » et de « produit
» gurant dans les descriptions et les consignes du manuel
se rapportent à/au DÉCOUPEUR PLASMA.
1. CONSIGNES DE SÉCURITÉ
1.1. REMARQUES GÉNÉRALES
a) Que ce soit pour votre propre sécurité, ou pour celle
d‘un tiers, il est impératif de suivre les consignes de
sécurité présentes dans le manuel d‘utilisation.
b) Seules des personnes qualiées et compétentes
en la matière sont autorisées à mettre en marche
l‘appareil, le congure et à l‘utiliser.
c) Les réparations doivent être eectuées chez le
fabricant uniquement avec les pièces d'origine.
d) Pendant l‘utilisation de l‘appareil, veuillez maintenir
toute personne, et surtout les enfants, à l‘´écart de
votre emplacement de travail.
e) Le découpeur plasma est un dispositif conçu pour
découper le métal. L‘appareil doit être utilisé
conformément ce à quoi il a été conçu.
f) Pendant le fonctionnement, l’appareil génère un
champ électromagnétique qui peut causer un
dysfonctionnement des implants médicaux, par ex.
les stimulateurs cardiaques, etc.
La version originale de ce manuel a été rédigée en
allemand. Toutes les autres versions sont des traductions
de l'allemand.
REMARQUE! Les illustrations contenues dans le
présent manuel sont fournies à titre explicatif. Votre
appareil peut ne pas être identique.
ATTENTION! Veuillez lire attentivement toutes les
consignes de sécurité et toutes les instructions. Le
non-respect des avertissements et des consignes
de sécurité peut entraîner des chocs électriques, un
incendie, des blessures graves ou la mort.
g) Il est interdit de diriger le pistolet vers vous-même,
d'autres personnes ou des animaux.
h) Il faut assurer un service et une maintenance
réguliers.
i) Avant chaque réglage, entretien, remplacement de
la buse, etc., débranchez l'appareil de l'alimentation
électrique.
j) Ne pas utiliser le produit avec le carter enlevé.
k) Tous les déchets générés après la découpe doivent
être éliminés conformément à la réglementation
locale.
1.2. PÉRPARATION DU LIEU DE TRAVAIL
ATTENTION ! Découper au plasma peut provoquer un
départ d‘incendie ou une explosion
L‘arc plasma produit des étincelles ainsi que des
éclaboussures de métal fondu. La projection d‘étincelles
ou de métal fondu ainsi que la pièce d‘ouvrage et les
équipements de l‘appareil chauds peuvent causer un
départ d‘incendie voire de sévères brûlures. Avant toute
utilisation de la machine, examinez votre environnement
de travail et assurez-vous qu‘il soit conforme et approprié
au travail que vous comptez eectuer.
a) Éloignez toutes les matières et objets légèrement
inammables du découpeur plasma, et ce dans un
périmètre d‘au moins 12m.
b) Si cela n‘est pas possible, recouvrez soigneusement
ces objets et matières avec une protection
c) réfractaire.
d) Il est interdit de souder sur un emplacement de
travail à côté duquel des matériaux facilement
inammables pourraient s‘enammer.
e) Protégez-vous vous-même ainsi que votre entourage
des projections d‘étincelle et de métal fondu.
f) Veillez à ce qu‘aucune étincelle ou éclaboussure
de métal fondu ne s‘introduise dans une ouverture
de l‘appareil. Prenez garde aux départs de feu
et équipez votre emplacement de travail d‘un
extincteur incendie.
g) Veuillez faire attention à ce que la découpe plasma
ne provoque pas un départ d‘incendie via la ame
produite, non-visible, de l‘autre côté de la pièce
d‘ouvrage.
h) Veillez à toujours travailler dans une pièce bien
aérée.
i) Utilisez l'appareil à une température ambiante
comprise entre 10 et 40 ° C, dans une pièce peu
humide et peu poussiéreuse, sans exposition directe
au soleil.
j) Si la découpe a lieu dans un endroit où il y a un
mouvement d'air soudain, utilisez un pare-brise.
k) Prenez une position stable avant de découper.
l) N‘utilisez pas le découpeur plasma pour décongeler
des canalisations gelées.
m) Il est interdit de souder des récipients ou des
tonneaux contenant ou ayant contenu des
substances facilement inammables. Les récipients
doivent être auparavant vidés et soigneusement
nettoyés.
n) Il est interdit de souder / découper au plasma si votre
environnement contient des vapeurs ou particules
inammables.
o) Ne découpez pas des cylindres, des récipients ou des
conduites sous pression.
p) Avant de commencer à travailler, les objets facilement
inammables ou explosifs comme des bouteilles de
gaz propane-butane, briquets ou allumettes sont à
éloigner à bonne distance.
FR
MANUEL D‘UTILISATION

28 29
07.09.202107.09.2021
FR
ATTENTION! Il est interdit de découper à proximité
des réserves ou des fûts avec des substances
inammables.
REMARQUE! Veillez à ce que les enfants et les
personnes qui n'utilisent pas l'appareil soient en
sécurité durant le travail.
1.3. PROTECTION PERSONNELLE
ATTENTION! Les étincelles peuvent provoquer des
blessures.
a) Portez un masque de protection ou des lunettes de
sécurité avec protection latérale.
b) Portez des protections appropriées an de protéger
la peau.
c) Portez des protèges-tympans ecaces ou une autre
protection de ce type an d‘empêcher que des
étincelles ne puissent entrer dans vos oreilles.
d) Lors du processus de découpe, l’arc électrique
produit de grandes quantités de rayonnements
visibles et invisibles (rayons ultraviolets et
infrarouges) qui peuvent endommager les yeux et la
peau.
e) Lorsque vous découpez au plasma, vous devez
porter des habits de protection propres, réfractaires,
non-conducteurs (cuir, coton épais), sans traces
d‘huile, des gants en cuir, des chaussures robustes et
épaisses et un casque de protection.
f) Utilisez une protection pour tête (casque ou
masque) ainsi qu‘une protection oculaire avec
un assombrissement correspondant adapté aux
soudures tout en fournissant une bonne visibilité au
soudeur.
g) Les standards de sécurité sont indiqués par la teinte
de couleur Nr. 9 (min Nr.8) pour toute puissance
électrique inférieure à 300 A. De plus petites valeurs
peuvent être utilisées si l‘arc électrique recouvre
entièrement la pièce d‘ouvrage.
h) Il faut toujours porter des lunettes de sécurité avec
protection latérale et avec la certication adaptée ou
bien porter une autre protection similaire.
i) Des dispositifs de protection doivent être utilisés
sur le lieu de travail an de protéger toute autre
personne présente de la lumière éblouissante ou de
toute projection eervescente.
j) Les personnes non-impliquées doivent être averties
à propos des dangers que représente l‘arc électrique
pour les yeux.
k) Il est déconseillé d’utiliser l’appareil sans avoir
consulté un médecin au préalable. Cela vaut en
particulier dans les cas suivants pour les personnes
portant un stimulateur cardiaque ou tout autre
dispositif médical implanté.
1.4. PROTECTION CONTRE LES CHOCS ÉLECTRIQUES
ATTENTION ! Un choc électrique peut être mortel.
a) Le câble d‘alimentation électrique doit être branché
à la prise secteur la plus proche. Évitez de répartir
le câble d‘alimentation de manière désordonnée
dans votre pièce ou sur une surface non-adaptée
car cela pourrait entrainer un départ d‘incendie voire
provoquer des chocs électriques.
b) Le contact physique avec des éléments (ou objets)
chargés électriquement peut provoquer des chocs
électriques importants voire de sérieuses brûlures.
c) L‘arc électrique ainsi que votre espace de travail sont
alimentés et chargés en électricité.
d) Le circuit électrique interne est constamment sous
tension.
e) Les éléments sous tension ne doivent, en aucun cas,
être touchés.
f) Des tapis d‘isolation ou autres revêtements
d‘isolation doivent être utilisés sur le sol. Ceux-ci
doivent être susamment grands, de manière à ce
que le corps de l‘utilisateur ne puisse pas entrer en
contact avec la pièce d‘ouvrage ou avec le sol.
g) Il est impératif d‘utiliser des gants de protection secs
et en bon état au même titre que des vêtements de
protection adaptés.
h) Il est prohibé de toucher l‘arc électrique.
i) L‘alimentation électrique doit être coupée avant de
nettoyer l‘appareil ou d‘échanger l‘électrode.
j) Il faut également vérier que le câble de mise à
la terre soit correctement raccordé et que la prise
électrique soit branchée à une che secteur reliée
à la terre. Un mauvais raccordement à la terre de
l‘appareil peut être dangereux voire mortel.
k) Les câbles électriques doivent être régulièrement
contrôlés an de détecter toute dégradation ou
autre partie insusamment isolée. Les cables
endommagés doivent être échangés. Une reparation
négligente voire insusante de l‘isolation peut être
mortelle et dangereuse.
l) Lorsque l'appareil n'est pas utilisé, désactivez toutes
les sources d'alimentation.
m) Le câble ne doit pas être enroulé autour de votre
corps.
n) L'objet découpé doit être correctement posé au sol.
o) Dans un état de fonctionnement impeccable.
p) Les éléments endommagés de l‘appareil doivent être
réparés ou échangés.
q) Une sangle de sécurité doit être utilisée si vous devez
travailler en hauteur.
r) Tous les éléments, équipements et appareils de
sécurité doivent être disponibles à tout moment.
s) Lors de la mise en service du système, faites-en sorte
que la pince se trouve aussi loin que possible de
votre corps.
t) Fixez le câble de travail au contact métallique
approprié de l’élément à découper (pas à l’élément
susceptible de tomber) ou à la table de travail à
proximité du découpeur plasma, si cela semble être
utile.
u) Isolez la pince crocodile lorsqu’elle n’est pas
connectée à la pièce d’ouvrage an d’éviter tout
contact avec un métal.
v) Le produit est destiné à l'utilisation à l'intérieur.
Cependant, s'il a été exposé à l'humidité ou à la
pluie, vous devez vérier si des gouttes d'eau n'ont
pas pénétrées à l'intérieur de l'appareil, ce qui
pourrait provoquer un accident.
q) Les consignes de sécurité au travail et autres mesures
de sécurité relatives concernant la découpe plasma
sont à suivre sans exception. Votre emplacement de
travail doit être équipé d‘un extincteur incendie.
r) Le contact physique avec des éléments (ou objets)
chargés électriquement peut provoquer des chocs
électriques importants voire de sérieuses brûlures. La
torche et le circuit de soudage sont électriquement
chargés dès que l’appareil est sous tension. Le
circuit électronique d’entrée et le circuit interne
de l’appareil sont également sous tension dès que
l’appareil est allumé.
ATTENTION! Les rayonnements de l‘arc peuvent
brûler la peau ou les yeux.
FR
2. DÉTAILS TECHNIQUES
Nom du produit DÉCOUPEUR PLASMA
Modèle S-CUTTER
40PFC
S-CUTTER
100C
S-CUTTER
120C
Tension nominale
[V~] / Fréquence
[Hz]
230/50 400/50
Courant de coupe
[A]
20A/88V-
40A/96V
20A/88V-
100A/120V
20A/88V-
120A/128V
Ecacité 85% 87% 86%
Facteur de puissance 0,99 0,93
Tension à vide [V] 320 400,8 407,2
Consommation
électrique à vide [W] 17,31 -
Classication CEM classe A
Cycle de service
nominal 50% 40% 20%
Isolation H F
Indice de protection IP21S
Épaisseur de coupe
maximale (acier au
carbone) [mm]
25 35 43
Courant de coupe
dans le cycle de
travail 100 %
30A 65A 55A
Ecoulement de gaz
après la n de la
coupe [s]
10 15
Amorçage de l'arc sans contact HF
Pression de l'air
d'alimentation [bar] 53,9-5,9
Refroidissement Gaz
Dimensions [Largeur
x profondeur x
hauteur ; mm]
130x505
x280
400x650
x580
400x650
x580
Poids [kg] 10,2 38 37
Technologie IGBT
3. FONCTIONNEMENT
3.1. REMARQUES GÉNÉRALES
• L‘appareil doit être utilisé conformément aux règles
de sécurité du travail et aux données inscrites sur la
plaque signalétique (Classication IP, cycle de travail,
tension d‘alimentation etc.).
• Le fabricant n‘est pas responsable en cas de dégâts
matériels résultant d‘une modication technique de
l‘appareil.
• Si votre appareil est en panne, veuillez-vous
addresser au service client de votre fabricant.
• Ne bloquez pas les orices de ventilation - placez
l'appareil à 20 cm du mur et à 30 cm des objets
environnants.
• La surface sur laquelle l'appareil est placé ne doit pas
être inclinée de plus de 15 degrés.
• Protégez l'appareil de la pluie, de l'humidité et des
rayons directs du soleil.
• Ne dirigez pas de jet d'étincelles vers l'appareil.
• Ne tenez pas l'appareil sous le bras ou à proximité
du corps.
• L‘appareil ne doit pas être utilisé dans une pièce,
dans laquelle se trouve une forte concentration
de poussière ou de gaz. Cela vaut également pour
les pièces dans lesquelles se trouvent une grande
quantité d‘ondes électromagnétiques.
• Gardez vos doigts, vos cheveux et vos vêtements à
l'écart du ventilateur en marche.
• L'appareil doit être mis à la terre pendant son
fonctionnement.
• Lorsque le témoin de surcharge thermique s'allume
pendant le fonctionnement, arrêtez immédiatement
le travail et laissez l'appareil refroidir.
• Lorsque l'appareil est utilisé pendant une période
prolongée ou avec un courant élevé, ne coupez
l'alimentation que lorsque l'appareil aura refroidi.
• N'éteignez pas l'appareil pendant la découpe !
• Entretenez régulièrement l'appareil et dépoussiérez
son intérieur.
CYCLE DE FONCTIONNEMENT:
Le facteur de marche correspond au pourcentage de la
durée de fonctionnement (mesurée, en minutes) sur une
période de 10 minutes, pendant laquelle l‘appareil peut
être utilisé de manière ininterrompue, dans des conditions
habituelles (de température notamment). Si vous dépassez
les valeurs du cycle de travail de la machine, la protection
anti surchaue s‘activera et la machine s‘éteindra pour
refroidir jusqu‘à ce que sa température de fonctionnement
soit de nouveau atteinte. Le fait de dépasser le cycle de
travail peut cause de sérieux dommages à l’appareil.
3.2. RACCORDEMENT DE L‘APPAREIL
• L‘examen du raccord électrique doit être eectué
par une personne qualiée. Par ailleurs, la personne
correspondante et qualiée doit contrôler si la mise à
la terre et l‘installation électrique sont fonctionnelles
et conformes aux standards et règles de sécurité en
vigueur.
• L‘appareil doit être installé à proximité de
l‘emplacement de travail.
• Les câbles trop longs ne doivent pas être connectés
à la machine. Un l trop long avec une petite section
transversale provoque des chutes de tension et un
dysfonctionnement de l‘appareil.
• Les découpeurs plasma monophasés doivent être
connectés à une prise munie d'une broche de mise à
la terre.
ATTENTION! L‘APPAREIL NE PEUT ÊTRE UTILISÉ
QUE SI L‘INSTALLATION ÉLECTRIQUE EST
OPÉRATIONNELLE ET SÉCURISÉE!
w) Lorsque que l‘appareil est éteint et que le cable
d‘alimentation est débranché, il est important de
vérier que le condensateur d‘entrée ne soit plus
sous tension en vous assurant qu‘elle soit égale à
zéro. Le cas échéant, les éléments de l‘appareil ne
doivent pas être touchés.
x) Veillez à ne pas mouiller l'appareil.
ATTENTION! Après avoir débranché le câble
d‘alimentation, l‘appareil reste sous tension.
ATTENTION! Bien que l'appareil ait été conçu en
accordant une attention spéciale à la sécurité et qu'il
comporte des dispositifs de protection, ainsi que des
caractéristiques de sécurité supplémentaires, il n’est
pas possible d’exclure entièrement tout risque de
blessure lors de son utilisation. Nous recommandons
de faire preuve de prudence et de bon sens lorsque
vous utilisez l’appareil.

30 31
07.09.202107.09.2021
1 2 34
1 2 3 4
5
6
7
8
Vue avant
1. Achage de l'intensité du courant
2. Achage débit/pression du gaz
3. Témoin de fonctionnement de la torche
4. Témoin basse pression
5. Commutateur de mode Run / Set
Run - coupe de la pièce
Set - test gaz
6. Témoin de surcharge thermique
7. Témoin d'alimentation
8. Bouton de réglage du courant
9. Prise du câble de mise à la terre
10. Prise pour support de plasma
Vue avant
1. Témoin de l'alimentation
2. Témoin de surcharge thermique
3. Témoin de basse pression
• S'allume lorsque :
• un court-circuit s'est produit entre l'électrode et la
buse pour des raisons inhabituelles, (l'alimentation
en air est intermittente)
• pendant la découpe avec la torche sans électrode et
buse (l'air est fourni par intermittence)
• la pression d'air est faible
• clignote lorsque la protection de la buse n'est pas
installée
4. Témoin de la tension.
5. Bouton de réglage du courant
6. Commutateur de mode Run / Set
7. Run - découpe de la pièce
8. Set - test de gaz
9. Borne de sortie « + »
10. Prise pour support plasma
9
10
11
1 2
3
4
5
10
9
8
7
6
13
14
12
11
FR
Vue arrière
9. Régulateur de gaz
10. Interrupteur principal d'alimentation
11. Câble d'alimentation
S-CUTTER 100C | S-CUTTER 120C
Vue arrière
11. Câble d'alimentation
12. Interrupteur principal d'alimentation
13. Raccordement entrée de gaz
14. Ventilateur
15. Unité de ltrage et de réglage
ATTENTION: lors de l'utilisation d'un générateur
électrique, le découpeur doit être débranché de
l'alimentation électrique lors du démarrage!
4. CONSTRUCTION DE L'APPAREIL
S-CUTTER 40PFC 15
Construction de la torche à plasma
A. Alimentation
B. Bouteille de gaz / Compresseur d‘air
C. Régulateur de pression
D. Manche de la torche
E. Matériau
F. Câble de masse
6. OPÉRATION DE DÉCOUPE
1) Vériez la connexion du câble de masse et de la pièce
à traiter, de la torche de découpe, de la bouteille de
gaz, du détendeur et du tuyau. Ne xez pas le câble
de masse à la partie qui tombera après la découpe.
Méthode correcte de xation de la pince de mise à la terre
A
C
B
F
E
D
A
CB
D
F
E
FR
1. Électrode
2. Garniture
3. Buse
4. Protection de la buse
5. PRÉPARATION À L'UTILISATION
RACCORDEMENTS DE GAZ
1. Unité de ltrage et de réglage doit être connectée
à l'entrée de gaz et xée à l'aide de vis à l'arrière
de l'appareil (pour les modèles qui ne possèdent pas
d'unité de ltrage et de réglage montée en usine).
Munissez-vous d'un récipient approprié au cas où
vous auriez besoin d'évacuer le condensat collecté
dans le ltre.
2. Connectez la conduite de gaz au connecteur d'entrée
du ltre à gaz.
CONTRÔLE DE LA QUALITÉ DE L'AIR
Pour vérier la présence d'huile ou d'humidité dans l'air,
mettez le commutateur RUN / SET sur la position SET.
TYPE DE GAZ
Le gaz peut être sous forme d'air ou d'azote. Utilisez un
détendeur haute pression pour chaque type de gaz. Le
détendeur doit être capable de fournir 155 l/min de gaz au
ltre à une pression de 3,9 bar.
PRÉPARATION DE LA DÉCOUPE
1. Assurez-vous que l'interrupteur principal de
l'appareil est sur la position 0" (arrêt)
et connectez le câble d'alimentation à une prise
électrique dont la puissance est indiquée sur la
plaque signalétique de l'appareil.
2. Connectez la conduite de gaz à l'unité d'alimentation
en air.
3. Connectez le support de plasma à la prise de
l'appareil.
4. Connectez le l de terre, tout en veillant à ce que la
pince soit bien xée à la pièce à traiter.
5. Mettez l'appareil sous tension à l'aide de
l'interrupteur principal.

32 33
07.09.202107.09.2021
2) Vériez que la pression d'entrée du gaz est réglée à
5 bars.
3) Retirez le bouchon du détendeur (à l'arrière de
l'appareil), tournez-le progressivement pour régler la
pression du gaz à 2,5-5 bars et remettez le bouchon
en place.
4) Mettez l'appareil en marche et réglez le courant de
coupe.
5) Placez l'extrémité de la torche sur le bord de la pièce,
tout en vous assurant qu'elle est bien positionnée
verticalement par rapport à la pièce. Lors du perçage
du matériau, l'extrémité de la torche doit être incli-
née dans la direction opposée à celle de l'opérateur
et des personnes présentes an d'éviter les risques
liés aux étincelles et au métal chaud. L'inclinaison de
la torche a pour but de chasser le métal fondu et
est particulièrement importante lors de la coupe de
matériaux plus épais. Après l'amorçage de l'arc, faire
tourner lentement la torche en position verticale.
Pour commencer la découpe avec les modèles
S-CUTTER 100C et S-CUTTER 120C, vous devez
d'abord retirer le clapet de sécurité sur le bouton de
la torche, puis appuyer sur le bouton.
ATTENTION! L'arc de plasma s'allume immédiate-
ment lorsque l'on appuie sur le bouton de la torche.
Faites attention et gardez toujours la torche loin de
votre corps. Le non-respect de cette consigne peut
entraîner des blessures corporelles graves en cas de
mise en marche accidentelle.
Pour commencer la découpe avec les modèles
S-CUTTER 100C et S-CUTTER 120C, vous devez
d'abord retirer le clapet de sécurité sur le bouton de
la torche, puis appuyer sur le bouton.
REMARQUE : L'arc de plasma s'allume immédiate-
ment lorsque l'on appuie sur le bouton de la torche.
Faites attention et gardez toujours la torche loin de
votre corps. Le non-respect de cette consigne peut
entraîner des blessures corporelles graves en cas de
mise en marche accidentelle.
6) Déplacez la torche uniformément dans la direction
souhaitée, à une vitesse qui garantira une bonne
qualité de coupe.
7) Maintenez la torche posée légèrement sur le maté-
riau de la pièce à traiter ou juste au-dessus. Il est plus
facile de tracter la torche que de le pousser pendant
la coupe.
8) Une fois la coupe terminée, relâchez le commutateur
de la torche pour éteindre l'arc. Le gaz continuera à
s'écouler de la torche durant quelques instants.
9) Lorsque vous aurez terminé, fermez la vanne de gaz,
appuyez sur le commutateur de la torche pour élimi-
ner tout gaz résiduel du détendeur. Enn, éteignez
l'appareil et débranchez-le du réseau électrique.
7. ÉLIMINATION DES DÉCHETS DE L‘EMBALLAGE
Nous vous prions de garder le matériel d‘emballage
(carton, bandes en plastique et mousse de polystyrène)
an de pouvoir renvoyer l‘appareil dans les meilleures
conditions possibles en cas d‘intervention de service!
8. TRANSPORT ET STOCKAGE
Pendant le transport, l‘appareil doit être protégé contre les
secousses et chutes. Evitez de poser des objets au-dessus
de l‘appareil. Gardez la machine de soudage dans un
endroit sec, bien ventilé et sans gaz corrosifs.
9. NETTOYAGE ET ENTRETIEN
• Avant le nettoyage et en cas de non utilisation de
l‘appareil, débranchez l‘appareil et laissez-le refroidir
complètement.
FR
• Utilisez uniquement des produits de nettoyage sans
substances corrosives pour nettoyer la surface.
• Après chaque nettoyage, laissez sécher toutes les
pièces avant d‘utiliser à nouveau l‘appareil.
• Gardez l‘appareil dans un endroit sec et frais, à l‘abri
de l‘humidité et de la lumière directe du soleil.
ATTENTION: tous les travaux sur l'appareil doivent
être eectués au moins 5 minutes après la n des
travaux précédents pour laisser l'appareil refroidir.
Maintenance périodique
Un entretien périodique est nécessaire pour le bon
fonctionnement de l'appareil.
ATTENTION ! Éteignez l'appareil et débranchez-le
de l'alimentation électrique avant de commencer la
maintenance.
MAINTENANCE DE LA TORCHE
• Assurez-vous que les composants fonctionnels de la
torche ne sont pas endommagés ou usés. Rempla-
cez-les si nécessaire.
• Débranchez l'appareil de l'alimentation électrique
avant de procéder à l'inspection, à la maintenance,
au nettoyage ou à la réparation des composants de
la torche de coupe.
Remarque : Lors du fonctionnement normal de la
torche, une petite quantité de gaz s'échappe par l'es-
pace entre l'éléments de protection et la torche et le
manche de la torche. Ne serez pas trop fort l'élément
de protection car cela risque d'endommager irrémé-
diablement les composants de la torche.
10. EXAMEN RÉGULIER DE L‘APPAREIL
de l‘appareil. Si l‘un d‘entre eux est endommagé, l‘appareil
ne doit plus être utilisé. Adressez-vous immédiatement à
votre vendeur pour faire réparer l‘appareil. Que faire en cas
de problème?
Prenez contact avec votre vendeur et préparez les éléments
suivants:
• Vos numéros de facture et de série (vous trouverez
ce dernier sur la plaque signalétique).
• Le cas échéant, une photo de l‘élément endommagé.
• Une description précise du problème aidera votre
conseiller à en identier la cause. Plus vos indications
seront détaillées, plus nous pourrons vous aider
rapidement!
CONTRÔLE RÉGULIER MAINTENANCE
RÉGULIÈRE TOUS
LES 6 MOIS
• Remplacer les étiquettes illisibles
• Vériez le fonctionnement de
tous les commutateurs.
• Assurez-vous que le ventilateur
fonctionne correctement et que
l'air s'échappe par l'arrière de la
machine.
• Observez les vibrations
excessives, le bruit, les odeurs
et les fuites de gaz pendant le
fonctionnement.
• Assurez-vous que les câble de la
torche ou de la mise à la terre ne
sont pas brûlés.
• Assurez-vous que les connexions
électriques ne sont pas brûlées.
• Assurez-vous que le cordon
d'alimentation n'est pas
endommagé.
Purgez l'appareil
avec de l'air sec
et propre sous
pression.
• Vériez les
connexions
électriques de la
bande d'entrée/
sortie pour
resserrer les vis
desserrées ou
remplacer les vis
rouillées.
SIMBOLI
Leggere attentamente questo manuale di
istruzioni.
Prodotto riciclabile.
Il prodotto soddisfa le attuali norme di
sicurezza.
Utilizzare abbigliamento antinfortunistico
integrale.
ATTENZIONE! Indossare dei guanti di
protezione.
Indossare degli occhiali di protezione.
Protective footwear must be worn.
ATTENTION! Hot surface may cause burns.
ATTENZIONE! Rischio di incendi o esplosioni.
AVVERTENZA! Vapori nocivi, rischio tossico.
Gas e vapori possono nuocere alla salute.
Utilizzare una maschera per saldatura con ltro
di protezione.
ATTENZIONE! Radiazione dannosa dell'arco
elettrico.
Non toccare le parti sotto tensione.
Il termine "apparecchio" o "prodotto" nelle avvertenze
e descrizioni contenute nel manuale si riferisce alla/al
TAGLIATRICE AL PLASMA.
1. SICUREZZA NELL'IMPIEGO
1.1. OSSERVAZIONI GENERALI
a) Garantire la sicurezza propria e di terzi e seguire
attentamente le istruzioni contenute in questo
manuale.
b) Solo persone adeguatamente qualicate possono
essere responsabili per la messa in funzione e il
funzionamento della macchina.
c) Ogni riparazione deve essere eettuata
esclusivamente dall’assistenza del produttore
utilizzando ricambi originali.
d) Durante l‘utilizzo del dispositivo, è necessario tenere
terzi, soprattutto bambini, lontani dal sito di lavoro
e) La tagliatrice al plasma è un dispositivo progettato
per tagliare il metallo. Il dispositivo può essere
utilizzato solo per lo scopo previsto.
f) Durante il funzionamento, il dispositivo genera
un campo elettromagnetico che provoca
malfunzionamenti di impianti medici, ad es. Il
pacemaker.
g) È vietato dirigere la pistola verso se stessi, altre
persone e animali.
Il manuale originale è stato scritto in tedesco. Le versioni in
altre lingue sono traduzioni dalla lingua tedesca.
AVVERTENZA! Le immagini contenute in questo
manuale sono puramente indicative e potrebbero
dierire dal prodotto.
ATTENZIONE! Leggere le istruzioni d'uso e di
sicurezza. Non prestare attenzione alle avvertenze e
alle istruzioni può condurre a shock elettrici, incendi,
gravi lesioni o addirittura al decesso.
h) Eettuare regolarmente i controlli e la manutenzione.
i) Prima di ogni regolazione, manutenzione,
sostituzione dell'ugello ecc., scollegare il dispositivo
dall'alimentazione.
j) Non utilizzare il prodotto senza i coperchi di
protezione.
k) Smaltire tutti i riuti da taglio in conformità alle
norme locali.
1.2. PREPARAZIONE DI UN POSTO DI LAVORO PER IL
TAGLIO
ATTENZIONE! Le operazioni di TAGLIO possono provocare
incendi o esplosioni
L‘arco al plasma può causare scintille e spruzzi di metallo
caldo. Le scintille, il metallo caldo, nonché gli strumenti
di lavoro incandescenti possono causare incendi o
ustioni. Esaminare attentamente la postazione di lavoro e
assicurarsi che sia sicura e adatta a operazioni di saldatura
prima di utilizzare l‘apparecchio.
a) Rimuovere tutti gli oggetti nelle vicinanze della
tagliatrice al plasma e i materiali altamente
inammabili in un raggio di 12 metri.
b) Se ciò non fosse possibile coprirli con cura con
rivestimenti ignifughi.
c) Le operazioni di taglio sono vietate in luoghi dove
possono facilmente causare l‘accensione di materiali
inammabili.
d) Proteggere se stessi e gli altri da scintille e metallo
incandescente.
e) Bisogna assicurarsi che le scintille o gli schizzi di
metallo caldo non fuoriescano durante il taglio da
fessure o aperture presenti sull‘alloggiamento o
attraverso lo schermo protettivo.
f) Prestare estrema attenzione a possibili incendi e
dotare il proprio posto di lavoro di un estintore.
g) Fare attenzione al fatto che il taglio su un lato può
provocare un incendio sul lato opposto, per cui non
visibile.
h) Fornire sempre una ventilazione adeguata.
i) Utilizzare l’apparecchio a temperatura ambiente
compresa tra 10 e 40 °C, in luogo con bassa umidità
e poco polveroso, al riparo dalla luce solare diretta.
j) Se il taglio viene eettuato in un ambiente con forti
correnti dI aria, usare un paravento.
k) Prima di tagliare adottare una posizione stabile.
l) Non utilizzare la tagliatrice al plasma per scongelare
tubi congelati.
m) Non tagliare nei pressi di serbatoi o barili che
contengono o contenevano in precedenza dei
materiali inammabili. Questi devono essere
preventivamente svuotati e accuratamente puliti.
n) Non tagliare in ambienti in cui sono presenti
particelle di polveri o fumi esplosivi.
o) Non tagliare in cilindri, tubi o recipienti sotto
pressione.
p) Prima dell‘inizio del lavoro rimuovere tutti gli oggetti
facilmente inammabili o esplosivi e materiali come
propano-butano, allontanare accendini o ammiferi.
q) Seguire le norme di sicurezza e protezione sul lavoro
per il taglio al plasma. Il posto di lavoro deve essere
dotato di un estintore adeguato.
r) Il contatto con parti elettricamente cariche può
causare una scossa elettrica o una grave ustione.
Non appena collegati alla corrente, la torcia e gli altri
strumenti da utilizzare sono elettricamente carichi.
Il circuito di input e il circuito elettrico interno della
macchina si caricano elettricamente non appena
quest‘ultima è collegata alla corrente.
IT
ISTRUZIONI PER L’USO

34 35
07.09.202107.09.2021
2. DATI TECNICI
Nome del prodotto TAGLIATRICE AL PLASMA
Modello S-CUTTER
40PFC
S-CUTTER
100C
S-CUTTER
120C
Tensione nominale
[V~] / Frequenza
[Hz]
230/50 400/50
Corrente di taglio 20A/88V-
40A/96V
20A/88V-
100A/120V
20A/88V-
120A/128V
Rendimento 85% 87% 86%
Fattore di potenza 0,99 0,93
Tensione a circuito
aperto [V] 320 400,8 407,2
IT
1.3. MEZZI DI PROTEZIONE PERSONALE
ATTENZIONE! Le scintille possono provocare gravi ferite.
a) Si prega di indossare una protezione per il viso o
degli occhiali di sicurezza con protezione laterale.
b) Si prega di indossare delle protezioni idonee a
proteggere la pelle.
c) Si prega di indossare tappi per le orecchie resistenti
al calore e/o altre protezioni per l‘udito in modo
da evitare che scintille possano colpire le orecchie
provocando gravi ferite.
d) L'arco elettrico nel processo di taglio produce grandi
quantità di radiazioni visibili e invisibili (radiazioni
ultraviolette e infrarosse) che possono danneggiare
gli occhi e la pelle.
e) Durante i processi di taglio si prega di indossare
indumenti protettivi puliti (pelle, cotone spesso) che
non presentino tracce di olio, guanti in pelle, scarpe
anti-infortunistiche e una maschera di protezione.
f) Utilizzare una maschera di protezione (casco o
cappuccio) e occhiali di protezione con un ltro
appropriato di oscuramento che consenta all‘utente
una vista adeguata e che sia adatta al valore corrente
di saldatura.
g) Le norme di sicurezza impongono la tonalità n.
9 (min. n. 8) per correnti d‘entità minore a 300 A.
Valori inferiori possono essere utilizzati se il pezzo in
lavorazione è coperto dall‘arco di taglio.
h) Utilizzare sempre occhiali di sicurezza con
protezione laterale e certicazione appropriata
nonché un‘ulteriore protezione.
i) Utilizzare dei pannelli sul posto di lavoro per
proteggere le altre persone dalla luce accecante o
dagli spruzzi.
j) Gli astanti devono essere informati circa i pericoli
causati dall‘osservazione dell‘arco elettrico.
k) Si consiglia di non utilizzare il dispositivo senza aver
prima consultato un medico. Ciò vale in particolare
per persone con pacemaker o altri dispositivi medici
impiantati.
ATTENTION! I raggi dell‘arco elettrico possono
bruciare gli occhi e la pelle.
1.4. PROTEZIONE DA SCOSSE ELETTRICHE
ATTENZIONE! Una scossa elettrica può essere mortale.
a) Collegare il cavo di alimentazione alla presa di
corrente più vicina. Evitare che il cavo di corrente si
distenda per tutta la stanza o su una supercie non
controllata poiché ciò potrebbe causare una scossa
elettrica o un incendio a danni dell‘utente.
b) Il contatto con parti elettricamente cariche può
causare una scossa elettrica o una grave ustione.
c) L‘arco elettrico e l‘area di lavoro sono caricati
elettricamente dal usso di corrente. Il circuito
d‘ingresso e il circuito di potenza interno sono
costantemente in tensione.
d) Le componenti sotto tensione non devono essere
toccate.
e) Indossare sempre guanti asciutti e isolati senza fori e
indumenti protettivi.
f) Usare tappeti isolanti o rivestimenti dello stesso
tipo per l‘isolamento da terra. Questi devono essere
grandi abbastanza da evitare il contatto del corpo
con l‘oggetto o con il pavimento.
g) L‘arco elettrico non deve essere toccato.
h) Prima di pulire o sostituire l‘elettrodo bloccare
l‘alimentazione della corrente.
i) Controllare che il cavo di messa a terra e la spina
siano stati collegati correttamente alla presa di terra.
j) Un collegamento di messa a terra errato può mettere
in pericolo non solo la salute ma anche la vita
dell‘utente.
k) Controllare regolarmente che il cavo di alimentazione
non presenti danni o mancanze nell‘isolamento. Se
un cavo è danneggiato deve essere sostituito. Una
riparazione negligente dell‘isolamento può portare
alla morte o a gravi problemi di salute.
l) A lavoro terminato spegnere tutti gli alimentatori di
ingresso
m) Il cavo non deve essere avvolto intorno al corpo.
n) L'oggetto da tagliare deve essere correttamente
collegato a terra.
o) Il dispositivo può essere utilizzato solo in perfette
condizioni di funzionamento.
p) Le componenti danneggiate del dispositivo sono da
riparare o sostituire.
q) Indossare una cintura di sicurezza se si lavora ad
altezze elevate.
r) Conservare accuratamente tutti gli elementi e le
coperture in un unico luogo.
s) Mantenere il più lontano possibile dal corpo la punta
della pistola quando si aziona il dispositivo.
t) Attaccare il cavo di lavoro al contatto metallico
corretto dell'elemento tagliato (non all'elemento che
può cadere) o al piano di lavoro vicino al plotter da
taglio così come sembra essere intenzionale.
u) Isolare il morsetto di massa se non si è connessi
alla postazione di lavoro per evitare il contatto con
qualsiasi metallo.
v) Il prodotto è destinato ad essere utilizzato in ambienti
interni. Nel caso dell’esposizione all’umidità o alla
pioggia, controllare che l’acqua non sia penetrata al
suo interno, perché potrebbe causare incidenti.
w) Dopo aver spento l‘apparecchio e staccato il cavo di
tensione, controllare la tensione sul condensatore
di ingresso per assicurare che il valore di tensione
sia pari a zero. In caso contrario le componenti del
dispositivo non devono essere toccate.
x) Non lasciare che l'unità si bagni.
ATTENZIONE! Una tensione continua signicativa
viene prodotta una volta rimosso il cavo di corrente
dalla sua fonte di alimentazione.
ATTENZIONE! Anche se l'apparecchiatura è
stata progettata per essere sicura, sono presenti
degli ulteriori meccanismi di sicurezza. Malgrado
l'applicazione di queste misure supplementari di
sicurezza sussiste comunque il rischio di ferirsi. Si
raccomanda inoltre di usare cautela e buon senso.
IT
3. FUNZIONAMENTO
3.1. OSSERVAZIONI GENERALI
• Il dispositivo deve essere utilizzato solo per lo scopo
previsto e nel rispetto delle norme di sicurezza.
Seguire le informazioni riportate sulla targhetta
(grado IP, ciclo di lavoro, alimentazione, ecc).
• Il produttore non è responsabile per le modiche
tecniche apportate al dispositivo o per i danni
materiali causati da queste modiche.
• In caso di malfunzionamento contattare il servizio di
assistenza del venditore.
• Non coprire mai le fessure di ventilazione –
posizionare l’apparecchio a 20cm dalle pareti e a 30
cm dagli oggetti circostanti.
• La inclinazione della supercie sulla quale è posto
l'apparecchio non deve superare i 15 gradi.
• Occorre proteggere l'unità dalla pioggia, dall'umidità
e dalla luce solare diretta.
• Non puntare il getto di scintille verso il dispositivo .
• Il dispositivo non deve essere tenuto sotto il braccio
o vicino al corpo.
• La macchina non deve essere usata in ambienti
in cui si trovino dispositivi con valori di emission
elettromagnetiche elevati.
• Tenere le dita, i capelli e i vestiti lontani dalla ventola
rotante.
• L'unità deve essere messa a terra durante il
funzionamento.
• Qualora il LED di sovraccarico termico si accendesse
durante il funzionamento, occorre interrompere
immediatamente il lavoro e far rareddare l'unità.
• Se il dispositivo viene utilizzato per un lungo
periodo o con una corrente elevata, spegnere
l'alimentazione solo dopo che il dispositivo si è
rareddato.
• Non spegnere il dispositivo durante le operazioni di
taglio!
• Eseguire regolarmente una manutenzione del
dispositivo e pulire il suo interno dalla polvere.
CICLO DI LAVORO:
La durata di accensione (ED) è un valore percentuale di
utilizzo (misurato in minuti) di un periodo di tempo di
10 minuti, durante i quali il dispositivo viene utilizzato
continuativamente a una temperatura regolare. Se le
valutazioni cicliche di durata eccedono, si attiverà la
protezione anti-surriscaldamento che fa rareddare
il dispositivo no al raggiungimento dei valori di
temperatura normali. Un superamento eccessivo dei
valori del ciclo di lavoro può danneggiare enormemente
l‘apparecchio
3.2. COLLEGAMENTO DELLA MACCHINA
• I test sul collegamento alla corrente devono essere
eseguiti da personale qualicato. Inoltre, una
persona qualicata deve vericare che la messa
a terra e le apparecchiature elettriche funzionino
correttamente e in maniera conforme alle
impostazioni di sicurezza.
• Il dispositivo deve essere posizionato nei pressi del
luogo di lavoro.
• Cavi eccessivamente lunghi non devono essere
collegati alla macchina. Un lo troppo lungo con una
piccola sezione trasversale causa delle dierenze
di potenziale e quindi il malfunzionamento
dell‘apparecchiatura.
• Le tagliatrici al plasma monofase devono essere
collegate a una presa dotata di un pin di messa a
terra.
ATTENZIONE: IL DISPOSITIVO NON PUÒ ESSERE
USATO SE L‘IMPIANTO NON È DOTATO DI UN
FUSIBILE FUNZIONANTE!
ATTENZIONE: in caso di utilizzo di generatore
elettrico, durante l’avviamento la tagliatrice deve
essere scollegata dall’alimentazione!
4. COMPOSIZIONE DELL’APPARECCHIO
S-CUTTER 40PFC
Consumo energetico
inattivo [W] 17,31 -
Classicazione EMC classe A
Ciclo di lavoro
nominale 50% 40% 20%
Isolamento H F
Grado di protezione
del corpo IP21S
Spessore massimo
di taglio (acciaio al
carbonio) [mm]
25 35 43
Corrente di taglio nel
ciclo di lavoro 100% 30A 65A 55A
Scarico di gas
al termine delle
operazioni di taglio
[s]
10 15
Innesco dell’arco senza
contatto HF
Pressione dell'aria di
alimentazione [bar] 53,9-5,9
Rareddamento Gas
Dimensioni
[Larghezza x
profondità x Altezza;
mm]
130x505
x280
400x650
x580
400x650
x580
Peso [kg] 10,2 38 37
Tecnologia IGBT
1 2 3 4
5
6
7
8
Vista frontale
1. Spia LED di alimentazione
2. Spia LED di sovraccarico termico
ATTENZIONE! È proibito tagliare vicino a cisterne o
barili con sostanze inammabili.
AVVERTENZA! Quando si lavora con questo
dispositivo, i bambini e le persone non coinvolte
devono essere protetti.

36 37
07.09.202107.09.2021
15
Struttura della torcia al plasma
1 2 34
1. Elettrodo
2. Swirl ring
3. Ugello
4. Carter dell'ugello
5. PREPARAZIONE PER L'USO
CONNESSIONI DEL GAS
1. Collegare unità di ltraggio e controllo all’ingresso
del gas e montare utilizzando le viti sul retro
Vista posteriore
9. Regolatore di gas
10. Interruttore principale
11. Cavo di alimentazione
S-CUTTER 100C | S-CUTTER 120C
Vista frontale
1. Visualizzazione dell'intensità della corrente
9
10
11
1 2
3
4
5
10
9
8
7
6
13
14
12
11
IT
Vista posteriori
11. Cavo di alimentazione
12. Interruttore principale
13. Attacco d'ingresso del gas
14. Ventilatore
15. Unità di ltraggio e controllo
3. Spia LED di bassa pressione
• Si illumina quando
- si è vericato un cortocircuito tra l'elettrodo e
l'ugello per motivi insoliti, (l'aria viene fornita in
maniera intermittente)
- durante il taglio con la pistola sprovvista di elettrodo
e ugello installati (l'aria viene fornita in maniera
intermittente)
- la pressione dell'aria è bassa.
• lampeggia quando la protezione dell'ugello non è
installata
4. LED di tensione
5. Manopola di regolazione della corrente
6. Interruttore di modalità Run / Set
Run - taglio del pezzo in lavorazione
Set - prova del gas
7. terminale di uscita "+"
8. Presa per il supporto del plasma
2. Visualizzazione della velocità/pressione del gas
3. Spia LED di funzionamento del bruciatore
4. Spia LED di bassa pressione
5. Interruttore di modalità Run / Set
Run - taglio del pezzo in lavorazione
Set - prova del gas
6. LED di sovraccarico termico
7. LED di alimentazione
8. Manopola di regolazione della corrente
9. Presa del cavo di messa a terra
10. Presa del supporto di plasma
A. Alimentazione
B. Bombola del gas/ Compressore d‘aria
C. Regolatore di pressione
D. Supporto della torcia al plasma
E. Pezzo in lavorazione
F. Cavo di massa
6. OPERAZIONE DI TAGLIO
1) Vericare il collegamento del cavo di terra e il pezzo
in lavorazione, la torcia da taglio, la bombola del gas,
il riduttore e il tubo. Non attaccare il cavo di terra a
un elemento destinato a cadere dopo il taglio del
materiale.
Metodo corretto per attaccare il morsetto di messa a terra
A
C
B
F
E
D
A
CB
D
F
E
IT
2) Controllare che la pressione di entrata del gas sia
impostata a 5 bar.
3) Estrarre il tappo del regolatore (sul retro dell'unità),
girarlo gradualmente per impostare la pressione del
gas a 2,5-5 bar e reinserire il tappo.
4) Accendere l'unità e regolare la corrente di taglio.
5) Posizionare la punta della torcia sul bordo del
pezzo in lavorazione, assicurandosi che la punta
sia verticale rispetto a quest'ultimo. Durante la
perforazione del materiale, la punta della torcia
dovrebbe essere orientata nella direzione opposta
rispetto all'operatore e alle persone presenti in modo
da evitare i pericoli derivanti dalle scintille e dal
metallo caldo. La deviazione della torcia ha lo scopo
di soare via il metallo fuso ed è particolarmente
importante quando si taglia materiale più spesso.
Dopo l'innesco dell'arco, ruotare lentamente la
torcia in posizione verticale.
Nei modelli S-CUTTER 100C e S-CUTTER 120C,
prima di iniziare le operazioni di taglio bisogna tirare
indietro la linguetta di sicurezza dal pulsante della
torcia e quindi premere il pulsante.
NOTA: L'arco al plasma si accende immediatamente
quando viene attivato il grilletto della torcia. Prestare
attenzione e ricordare sempre di tenere la torcia
lontana dal corpo. L'inosservanza di questa regola
può provocare gravi lesioni siche durante l'avvio
accidentale dell’apparecchio.
6) Muovere uniformemente la torcia nella direzione
prescelta ad una velocità che assicuri una buona
qualità di taglio.
7) Tenere la torcia leggermente appoggiata sul
materiale del pezzo o appena sopra di esso. Durante
il taglio è più facile tirare la torcia che spingerla.
8) Quando il taglio è completo, rilasciare l'interruttore
della torcia per spegnere l'arco. Il gas continuerà a
uire dalla torcia per qualche altro secondo.
9) Al termine di lavoro chiudere la valvola del gas,
premere l'interruttore della torcia per eliminare
ogni residuo di gas dal regolatore. Inne, spegnere
l'apparecchio e scollegarlo dalla rete elettrica.
dell'apparecchio (riguarda i modelli che non hanno
un’unità di ltraggio e controllo montata in fabbrica).
Occorre fornire un contenitore adatto nel caso in cui
sia necessario scaricare la condensa raccolta nel
ltro.
2. Collegare la conduttura del gas al connettore di
ingresso del ltro del gas.
Controllo della qualità dell'aria
Per vericare la presenza di olio o umidità nell'aria, girare
l'interruttore RUN / SET nella posizione SET.
Tipo di gas
Il gas può essere aria o azoto. Utilizzare un riduttore di alta
pressione per ogni tipo di gas. Il riduttore deve essere in
grado di fornire 155 l/min di gas al ltro a 3,9 bar.
Preparazione al taglio
1. Assicurarsi che l'interruttore principale della
macchina sia in posizione "0" (o) e collegare il
cavo di alimentazione a una presa elettrica con le
caratteristiche indicate sulla targhetta identicativa
della macchina.
2. Collegare il tubo del gas all'unità di alimentazione
dell'aria.
3. Inserire il supporto di plasma nel dispositivo.
4. Collegare il cavo di massa, prestando particolare
attenzione a garantire che il morsetto sia saldamente
attaccato al pezzo in lavorazione.
5. Accendere la macchina con l'interruttore principale.

38 39
07.09.202107.09.2021
7. SMALTIMENTO DELL‘IMBALLAGGIO
Si prega di conservare l‘intero imballaggio (cartone,
nastro adesivo e polistirolo) nel caso in cui, per problem
di funzionamento, fosse necessario rispedire il prodotto al
servizio clienti!
8. TRASPORTO E STOCCAGGIO
Durante il trasporto il dispositivo deve essere protetto
da urti e cadute. Evitare di apporre oggetti sulla parte
superiore del dispositivo. Conservare la macchina in luogo
ben ventilato con aria secca e senza gas corrosivi.
9. PULIZIA E MANUTENZIONE
• Rimuovere la spina dalla corrente prima di eettuare
la pulizia e dopo ogni uso e far rareddare
completamente l‘apparecchio.
• Per pulire la supercie utilizzare solo detergent senza
ingredienti corrosivi.
• Asciugare dopo la pulizia tutte le parti, prima di
riutilizzare l‘apparecchio.
• Tenere l‘apparecchio in un luogo asciutto, fresco,
protetto dall‘umidità e dalla luce diretta del sole.
ATTENZIONE: eettuare ogni intervento
sull’apparecchio almeno 5 minuti dopo aver
terminato il lavoro per farlo rareddare.
Manutenzione periodica
La manutenzione periodica è necessaria per il
corretto funzionamento del dispositivo.
ATTENZIONE: spegnere il dispositivo e scollegarlo
dall'alimentazione prima di iniziare la manutenzione.
IT
MANUTENZIONE DELLA TORCIA DA TAGLIO
• Ispezionare le parti consumabili della torcia per
individuare eventuali danni e usura. Sostituire se
necessario.
• Scollegare la macchina dall'alimentazione prima
di ispezionare, mantenere, pulire o riparare i
componenti della torcia di taglio.
Nota: Durante il normale funzionamento della torcia,
una piccola quantità di gas fuoriesce attraverso
lo spazio tra lo scudo della e l'impugnatura della
torcia. Non tentare di stringere eccessivamente
la protezione perché ciò potrebbe causare danni
irreparabili ai componenti della torcia.
10. CONTROLLI REGOLARI DELLA MACCHINA
Vericare regolarmente che gli elementi dell‘apparecchio
non presentino danni. Nel caso in cui si riscontrassero
danni, è severamente vietato qualsiasi impiego del
dispositivo. Contattare immediatamente il venditore per
portare a termine i miglioramenti.
Cosa fare in caso di problemi? Contattare il venditore e
fornire i seguenti dati:
• Numero di fattura e numero di serie (quest‘ultimo
viene riportato sulla targhetta del dispositivo).
• Se possibile fornire una foto del pezzo difettoso.
• Provvedere a descrivere il problema riscontrato nel
modo più preciso possibile in modo che il servizio
clienti sia in grado di circoscrivere il problema e
di risolverlo. Più dettagliate sono le informazioni
fornite, maggiore è l‘aiuto che possiamo fornire!
CONTROLLI DA ESEGUIRE
REGOLARMENTE
MANUTENZIONE
ORDINARIA DA
SVOLGERE OGNI 6 MESI
• Sostituire le etichette
illeggibili
• Controllare il
funzionamento di tutti gli
interruttori.
• Controllare che il
ventilatore funzioni
correttamente e che l'aria
esca dalla parte posteriore
della macchina
• Prestare attenzione alle
vibrazioni eccessive, al
rumore, all'odore e alle
perdite di gas durante il
funzionamento
• Controllare che i li della
torcia o di messa a terra
non siano bruciati
• Controllare che i
collegamenti elettrici non
siano bruciati
• Controllare che il cavo
di alimentazione non sia
danneggiato.
• Soare l'unità con
aria secca e pulita sotto
pressione.
• Controllare le
connessioni elettriche
della striscia di ingresso/
uscita per stringere le
viti allentate o sostituire
quelle arrugginite.
SÍMBOLOS
Lea este manual de instrucciones con
detenimiento.
Los dispositivos eléctricos no se pueden
desechar con la basura doméstica
El equipo cumple con la normativa CE.
¡Lleve la ropa protectora que cubra todo el
cuerpo!
Utilice guantes de seguridad.
Utilice siempre gafas de protección
Utilice zapatos de seguridad.
Supercie caliente – riesgo de quemaduras.
Riesgo de explosión y fuego.
¡Vapores nocivos, riesgo de intoxicación!
Pueden ser perjudiciales para su salud.
¡ATENCIÓN! Radiación nociva por arco eléctrico
No toque piezas bajo tensión.
1. SEGURIDAD
1.1. OBSERVACIONES GENERALES
a) Garantice su seguridad y proteja a terceras personas
de lesiones. Lea este manual con detenimiento y
respete las medidas de seguridad.
b) La instalación y mantenimiento del equipo deben de
ser realizados únicamente por personal cualicado.
c) Las reparaciones deben realizarse en el servicio del
fabricante y solo con piezas originales.
d) Mientras utilice este dispositivo mantenga a
terceras personas alejadas de la zona de trabajo,
especialmente a los niños.
e) La cortadora de plasma es un equipo diseñado para
el corte de metales. Utilice el equipo solo para el
propósito que ha sido diseñado.
f) Durante el funcionamiento el dispositivo genera
un campo electromagnético que puede dar lugar
a disfunciones en implantes médicos, como por
ejemplo marcapasos, etc.
g) Se prohíbe dirigir la antorcha hacia sí mismo o hacia
otras personas o animales.
h) Se debe garantizar servicio y mantenimiento
regulares.
i) Antes de cada ajuste, mantenimiento, reemplazo
de tobera, etc., hay que desconectar el equipo de la
fuente de alimentación.
j) No use el producto con la cubierta quitada.
El texto en alemán corresponde a la versión original. Los
textos en otras lenguas son traducciones del original en
alemán.
ADVERTENCIA! En este manual se incluyen fotos
ilustrativas que podrían no coincidir exactamente con
la apariencia real del dispositivo.
ATENCIÓN! Lea todas las instrucciones e indicaciones
de seguridad. La inobservancia de las advertencias e
instrucciones al respecto puede provocar descargas
eléctricas, incendios, lesiones graves e incluso la
muerte.
k) Todos los residuos generados después del corte
deben eliminarse de acuerdo con las normativas
locales.
1.2. PREPARACIÓN DEL LUGAR DE TRABAJO PARA EL
CORTE
¡ATENCIÓN! El proceso de corte por plasma puede
ocasionar incendios o explosiones
El arco del plasma desprende chispas y trozos de metal
candente. Las salpicaduras del arco, el calor que se
desprende de la pieza de trabajo y los componentes del
equipo pueden provocar fuego y quemaduras. Retire de
la zona de trabajo todos los objetos que representen un
riesgo de incendio.
a) Mantenga todo material u objeto inamable alejado
de la soldadura, a una distancia mínima 12 m.
b) Si esto no es posible, cubra los artículos con cubiertas
ignifugas.
c) Está prohibido cortar en zonas que contengan
materiales inamables.
d) Protéjase y proteja a otros contra chispas y
salpicaduras de metal.
e) Tenga en cuenta que las chispas y salpicaduras
pueden introducirse con facilidad por pequeñas
ranuras o grietas de las zonas adyacentes.
f) Preste especial atención a un posible fuego y tenga
un extintor siempre a mano.
g) Tenga en cuenta que cuando suelde en un techo,
suelo o pared puede originar fuego al otro lado, en
la zona no visible.
h) Garantice siempre suciente ventilación en la zona
de trabajo.
i) Use el dispositivo a una temperatura ambiente entre
10 y 40 °C, en una habitación con poca humedad y
polvo, sin luz solar directa.
j) Si el corte se realiza en un lugar en el que se produce
una ventilación constante, use un protector contra el
viento.
k) Antes de iniciar el corte hay que adoptar una
posición estable.
l) No utilice el cortador de plasma para descongelar
tuberías.
m) No corte contenedores que que contengan o
hayan albergado material inamable. Asegúrese de
vaciarlos y limpiarlos en profundidad.
n) Evite trabajar en estancias que puedan contener
partículas de polvo o vapores explosivos.
o) No corte cilindros, tuberías o recipientes que estén
bajo presión.
p) Antes de empezar con la soldadura, retire de la
zona de trabajo todos los objetos que representen
un riesgo de incendio, tales como bombonas de
butano, mecheros o cerillas.
q) Asegúrese de respetar la normativa en materia de
seguridad laboral. Tenga siempre un extintor a
mano.
r) No toque partes eléctricas con tensión, ya que
corre riesgo de descarga eléctrica o quemaduras. El
el electrodo y la pieza siempre están bajo tensión
cuando el equipo está encendido. Los circuitos
internos de la máquina también tienen tensión
cuando la alimentación está encendida.
ES
MANUAL DE INSTRUCCIONES
ATENCIÓN! Se prohíbe realizar cortes cerca de
depósitos o barriles con sustancias inamables.
ADVERTENCIA! Los niños y las personas no
autorizadas deben estar asegurados cuando trabajen
con esta unidad.
