STAMOS S-LS-118 User manual

expondo.com
DC ELECTRONIC LOAD
USER MANUAL
BEDUENUNGSANLEITUNG | INSTRUKCJA | NÁVOD K POUŽITÍ | MANUEL D´UTILISATION | ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES | KEZELÉSI ÚTMUTATÓ | BRUGSVEJLEDNING

DE
Produktname:
ELEKTRONISCHE LAST
EN
Product name:
DC ELECTRONIC LOAD
PL
Nazwa produktu:
PROGRAMOWALNE OBCIĄŻENIE ELEKTRONICZNE
CZ
Název výrobku
ELEKTRONICKÁ ZÁTĚŽ
FR
Nom du produit:
CHARGE ELECTRONIQUE
IT
Nome del prodotto:
CARICO ELETTRONICO
ES
Nombre del producto:
CARGA ELECTRONICA
DE
Modell:
S-LS-118
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
DE
Hersteller
expondo Polska sp. z o.o. sp. k.
EN
Manufacturer
PL
Producent
CZ
Výrobce
FR
Fabricant
IT
Produttore
ES
Fabricante
DE
Anschrift des Herstellers
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Manufacturer Address
PL
Adres producenta
CZ
Adresa výrobce
FR
Adresse du fabricant
IT
Indirizzo del produttore
ES
Dirección del fabricante

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran,
eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die
offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede
in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung
oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der
Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte.
Sie ist die offizielle Version.
Technische Daten
Hinweis: Die nachstehenden Spezifikationen wurden unter den Bedingungen einer Temperatur von 25°C+-5°C
und einer Aufwärmphase von 20 Minuten getestet.
Produktname
Elektronische DC-Last
Modell
Modell S-LS-118
Eingangsleistung
Stromversorgun
g des Geräts
Spannung
Aktuell
500 W
0-150 V
0-40 A
CC-Modus
Bereich
0-3A
0-40A
Auflösung
0,1 mA
1 mA
Messgenauigkeit
±(0,05 % vom Sollwert+0,045 % vom Sollwert)
CV-Modus
Bereich
0-18V
0-150V
Auflösung
0,1 mV
1 mV
Messgenauigkeit
±(0,05 % des Satzes + 0,025 % Abweichung)
CR-Modus
Bereich
0,2 Ω - 7,5 KΩ
Auflösung
16 Bit
Messgenauigkeit
±(0,05 % des Satzes + 0,025 % Abweichung)
CW-Modus
Bereich
500 W
Auflösung
0.01 W
Messgenauigkeit
±(0,1 % vom Sollwert + 0,1 % vom Sollwert)
Steigung
Bereich
0-3A
0-40A
Aufsteigend
0,0001-0,3A/μs
0,001-2A/ μs
Fallende
0,0001-0,3A/ μs
0,001-2A/μs
Messung der
Spannung
Bereich
0-18 V
0-150 V
Auflösung
0,1 mV
1 mV
Messgenauigkeit
±(0,03 % des Satzes + 0,025 % Abweichung)
Aktuelle Messung
Bereich
0-3A
0-40A
Auflösung
0,1 mA
1 mA
Messgenauigkeit
±(0,05 % vom Sollwert + 0,045 % vom Istwert)
Leistungsmessung
Bereich
500 W
Auflösung
0.1W
Messgenauigkeit
±(0,1 % vom Sollwert + 0,1 % vom Sollwert)
Überspannungsschutz
525 W
Überstromschutz
42 A
Überspannungsschutz
155 V
Übertemperaturschutz
85°C
Eingangsimpedanz
>150 KΩ
Gewicht
6,5 kg
Abmessungen (B*T*H)
215 mm x 388 mm x 150,5 mm

1. Allgemeine Beschreibung
Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wird nach
strengen technischen Richtlinien unter Verwendung modernster Technologien und Komponenten entwickelt
und hergestellt. Darüber hinaus wird es unter Einhaltung der strengsten Qualitätsstandards hergestellt.
VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG
SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.
Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden
Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen
Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält
sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Das Gerät ist so
konzipiert, dass die Risiken von Lärmemissionen auf ein Minimum reduziert werden, wobei der technische
Fortschritt und die Möglichkeiten zur Lärmminderung berücksichtigt werden.

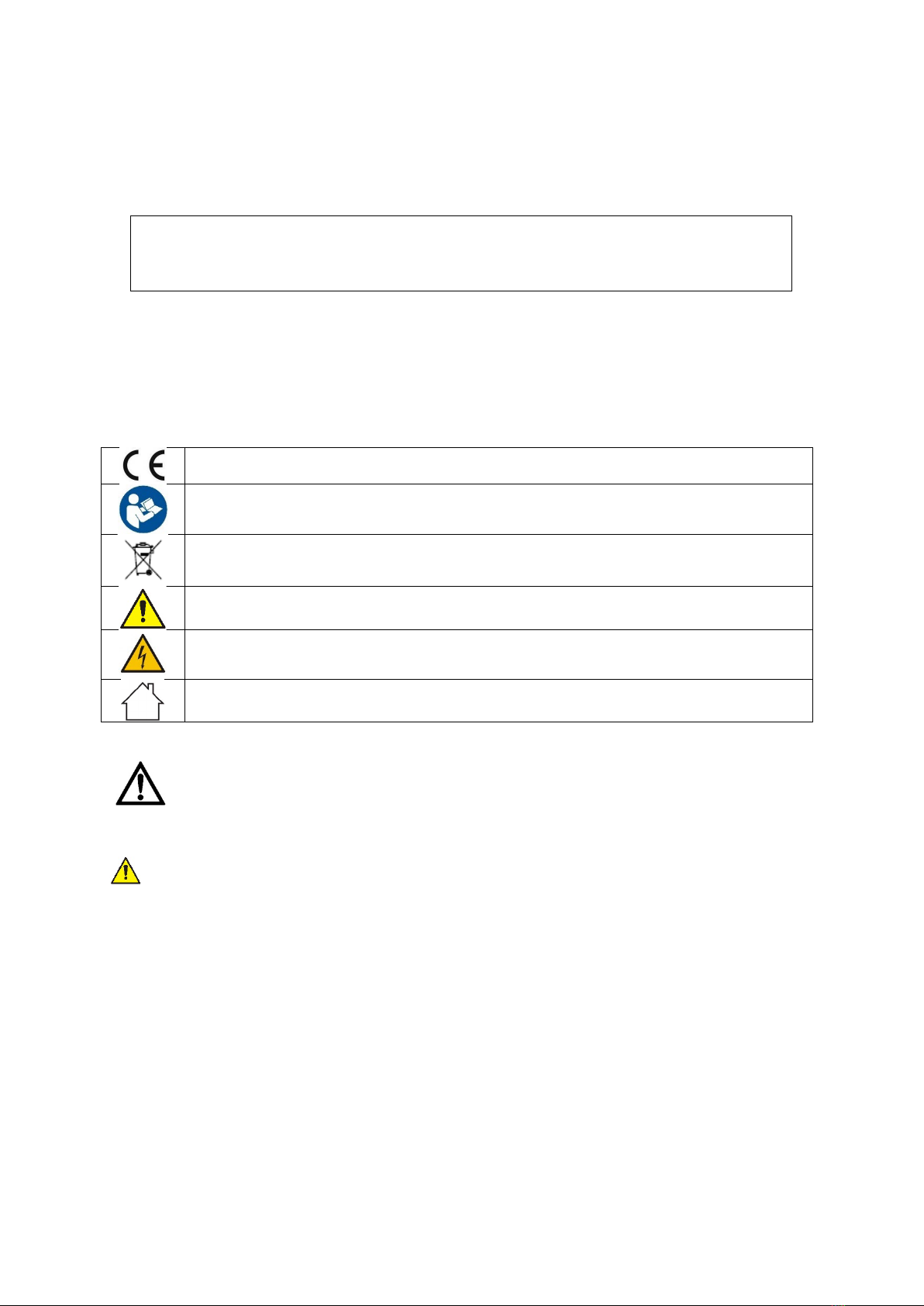

Legende
Das Produkt entspricht den einschlägigen Sicherheitsnormen.
Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.
Das Produkt muss recycelt werden.
WARNUNG! oder VORSICHT! oder HINWEIS! Anwendbar auf die gegebene Situation.
(allgemeines Warnzeichen)
ACHTUNG! Warnung vor Stromschlag!
Nur in Innenräumen verwenden.
HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in
einigen Details vom tatsächlichen Produkt abweichen.
2. Sicherheit bei der Verwendung
ACHTUNG!
Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der
Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder
schweren Verletzungen oder sogar zum Tod führen.
Die in den Warnhinweisen und Anleitungen verwendeten Begriffe "Gerät" oder "Produkt" beziehen sich auf:
Elektronische DC-Last
2.1. Elektrische Sicherheit
a) Der Stecker muss in die Steckdose passen. Nehmen Sie am Stecker keinerlei Modifikationen vor. Die
Verwendung von Originalsteckern und passenden Steckdosen verringert das Risiko eines Stromschlags.
b) Vermeiden Sie das Berühren von geerdeten Elementen wie Rohren, Heizungen, Boilern und
Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlages, wenn das geerdete Gerät
Regen ausgesetzt ist, in direkten Kontakt mit einer nassen Oberfläche kommt oder in einer feuchten
Umgebung betrieben wird. Wenn Wasser in das Gerät eindringt, besteht die Gefahr von Schäden am
Gerät und von Stromschlägen.
c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
d) Verwenden Sie das Kabel nur für den vorgesehenen Zweck. Verwenden Sie ihn niemals, um das Gerät
zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Wärmequellen, Öl,

scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verhedderte Kabel erhöhen das
Risiko eines Stromschlags.
e) Wenn die Verwendung des Geräts in feuchter Umgebung nicht vermieden werden kann, sollte ein
Fehlerstromschutzschalter (RCD) verwendet werden. Die Verwendung eines FI-Schalters verringert das
Risiko eines Stromschlags.
f) Verwenden Sie das Gerät nicht, wenn das Netzkabel beschädigt ist oder offensichtliche
Verschleißerscheinungen aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten
Elektriker oder der Kundendienststelle des Herstellers ersetzt werden.
g) Um einen elektrischen Schlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder das Gerät nicht in
Wasser oder andere Flüssigkeiten. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) Das Gerät muss an eine geerdete Steckdose angeschlossen werden.
2.2. Sicherheit am Arbeitsplatz
a) Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Umgebung, z. B. in Gegenwart von
brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe
entzünden können.
b) Wenn Sie einen Schaden oder eine Funktionsstörung feststellen, schalten Sie das Gerät sofort aus und
melden Sie es unverzüglich einem Vorgesetzten.
c) Wenn Sie Zweifel an der korrekten Funktion des Geräts haben, wenden Sie sich an den Kundendienst
des Herstellers.
d) Das Gerät darf nur von der Servicestelle des Herstellers repariert werden. Versuchen Sie keine
eigenständigen Reparaturen!
e) Verwenden Sie im Falle eines Brandes einen Pulver- oder Kohlendioxid (CO2)-Feuerlöscher (der für die
Verwendung an stromführenden Geräten vorgesehen ist), um den Brand zu löschen.
f) Verwenden Sie das Gerät in einem gut belüfteten Raum.
g) Überprüfen Sie regelmäßig den Zustand der Sicherheitsetiketten. Wenn die Etiketten unleserlich sind,
müssen sie ersetzt werden.
h) Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Wird dieses Gerät an einen
Dritten weitergegeben, muss die Bedienungsanleitung mitgegeben werden.
i) Bewahren Sie Verpackungselemente und kleine Montageteile an einem für Kinder unzugänglichen Ort
auf.
j) Halten Sie das Gerät von Kindern und Tieren fern.
k)Wenn dieses Gerät zusammen mit einem anderen Gerät verwendet wird, sind auch die übrigen
Gebrauchsanweisungen zu befolgen.
Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.
2.3. Eigenschutz
a) Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol,
Betäubungsmitteln oder Medikamenten stehen, die die Fähigkeit, das Gerät zu bedienen, erheblich
beeinträchtigen können.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
geistigen oder sensorischen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder
mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie
aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren
Verletzungen führen.
d) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
2.4. Sichere Verwendung des Geräts
a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie die geeigneten Werkzeuge für die jeweilige
Aufgabe. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und
sicherer.

b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig funktioniert (das Gerät lässt
sich nicht ein- und ausschalten). Geräte, die sich nicht mit dem EIN/AUS-Schalter ein- und ausschalten
lassen, sind gefährlich, dürfen nicht betrieben werden und müssen repariert werden.
c) Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit der Einstellung, Reinigung und Wartung
beginnen. Eine solche Präventivmaßnahme verringert das Risiko einer versehentlichen Aktivierung.
d) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und
Personen, die nicht mit dem Gerät vertraut sind und die Bedienungsanleitung nicht gelesen haben.
Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
e) Halten Sie das Gerät in technisch einwandfreiem Zustand. Wenn Sie einen Schaden feststellen, geben
Sie das Gerät vor der Benutzung zur Reparatur.
f) Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
g) Die Reparatur oder Wartung des Geräts darf nur von qualifizierten Personen und unter Verwendung
von Originalersatzteilen durchgeführt werden. Dies gewährleistet eine sichere Verwendung.
h) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten
Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
i) Das Gerät ist kein Spielzeug. Reinigungs- und Wartungsarbeiten dürfen von Kindern nicht ohne
Aufsicht durch eine erwachsene Person durchgeführt werden.
j) Es ist verboten, in die Struktur des Geräts einzugreifen, um seine Parameter oder Konstruktion zu
verändern.
k) Halten Sie das Gerät von Feuer- und Wärmequellen fern.
l) Schließen Sie stromführende Leitungen nicht kurz.
m) Stellen Sie das Gerät nicht in der Nähe von brennbaren Materialien auf.
n) Einige Teile des Geräts können heiß werden. Seien Sie vorsichtig beim Berühren des Geräts, da dies zu
Verbrennungen führen kann.
o) Ersetzen Sie die Sicherung nur durch den gleichen Typ wie die Originalsicherung.
p) Bevor Sie eine durchgebrannte Sicherung auswechseln, stellen Sie sicher, dass die Ursache für das
Durchbrennen beseitigt wurde.
q) Ziehen Sie den Netzstecker, bevor Sie die Sicherung auswechseln.
r)
ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz
der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung
des Geräts ein geringes Unfall- oder Verletzungsrisiko. Seien Sie wachsam und nutzen Sie Ihren
gesunden Menschenverstand, wenn Sie das Gerät benutzen.
3. Leitlinien verwenden
Das Gerät ist für Messungen, Spannungsanpassungen, Kurzschlusssimulationen, statische und dynamische
Prüfungen von Stromversorgungen, Batterien, Gleichstromwandlern und Batterieladegeräten konzipiert.
Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts
entstehen.
3.1. Gerätebeschreibung / Geräteverwendung
GERÄTESTANDORT
Die Umgebungstemperatur darf nicht höher als 40°C sein und die relative Luftfeuchtigkeit sollte weniger
als 85% betragen. Sorgen Sie für eine gute Belüftung des Raums, in dem das Gerät verwendet wird.
Zwischen jeder Seite des Geräts und der Wand oder anderen Gegenständen sollte ein Abstand von
mindestens 10 cm bestehen. Das Gerät sollte immer auf einem ebenen, stabilen, sauberen, feuerfesten
und trockenen Untergrund und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten
geistigen und sensorischen Fähigkeiten verwendet werden. Stellen Sie das Gerät so auf, dass Sie immer
Zugang zum Netzstecker haben. Das an das Gerät angeschlossene Netzkabel muss ordnungsgemäß
geerdet sein und den technischen Angaben auf dem Produktetikett entsprechen.
Hauptschnittstelle:

Menü-Tasten:
STATISCH (F1) Statische CC, CV, CW CR oder SHORT eingeben

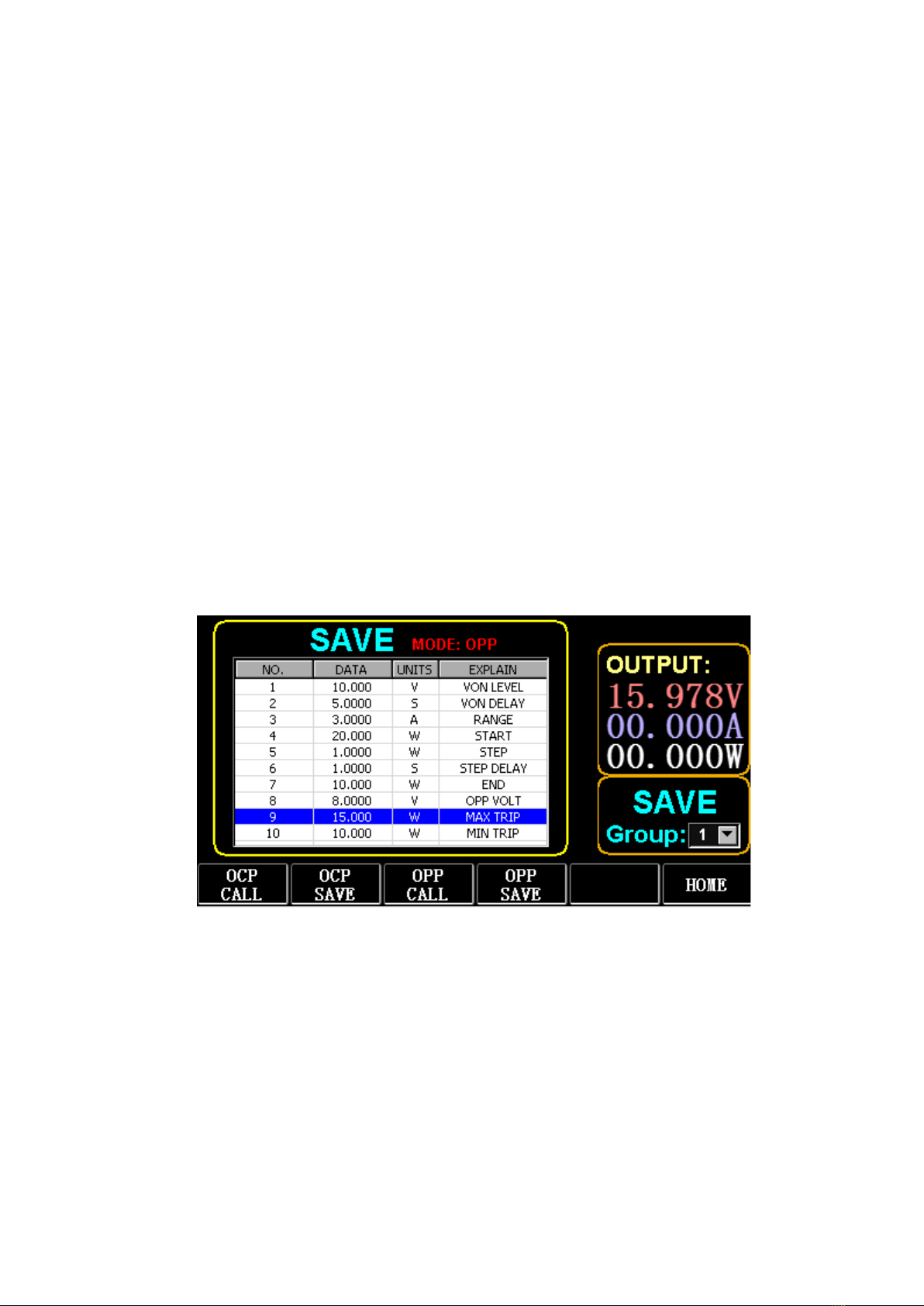

OCP/OPP (F2) Aufruf der Tabellen OCP und OPP

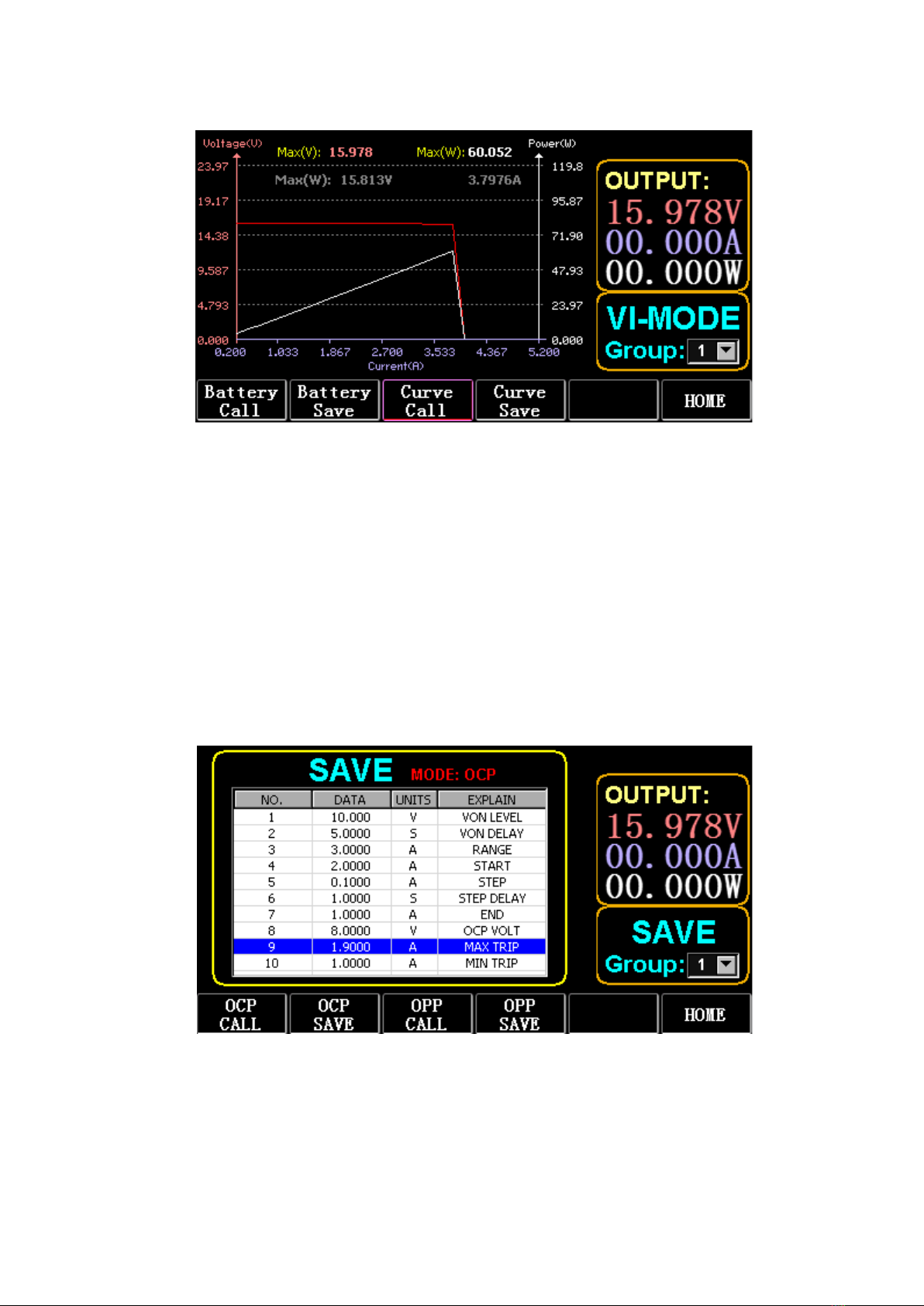

BATTERIE (F3) Batteriemessung durchgeführt: VI-Kurve
USB(F4)
Das Bedienfeld zeigt das USB-Logo an, wenn die U-Diskette eingesteckt ist, und es wird
leer angezeigt, wenn sie nicht eingesteckt ist. Speichern von Daten auf U-Disk,
Importieren und Exportieren von LIST auf U-Disk.
DYNAMISCH(FS) Dynamisch CC, CV, CW, CR, RL oder PL
KONFIG(F6) Parameter einstellen
Funktion der Tastatur:
ESC
Taste für Escape und Löschen
F1 bis F6
Funktionstasten
TAB
Fokus ändern
STOPP
1. Pause während der Wellenformanzeige
2. Lang drücken, um einen Screenshot zu machen
LOCK
Lange drücken, um die Tastatur zu sperren, und erneut lange drücken, um sie zu
entsperren
CC
1. Kurz drücken, um den CC-Modus aufzurufen
2. SHORT lang drücken
CV
CV-Modus aufrufen
ew
CW-Modus aufrufen
CR
CR-Modus aufrufen
0 bis 9
1. Drücken Sie kurz die Zifferntasten
2. Langes Drücken der Ziffern 1 bis 6 zum Aufrufen der statischen Speichereinheiten 1
bis 6
3. Drücken Sie lange 7, um die RTC einzustellen, und drücken Sie lange aga in, um zu
speichern und zu beenden.
4. Drücken Sie lange 8, um die LCD-Hintergrundbeleuchtung einzustellen, und drücken
Sie erneut lange, um zu speichern und zu beenden.
5. Drücken Sie lange auf 9, um den USB-Speicher zu aktivieren, und drücken Sie erneut
lange, um den Speicher auszuschalten.
6. Drücken Sie in der Hauptschnittstelle die Ziffer 0 länger als 3 Sekunden, um 0 zu
kalibrieren.

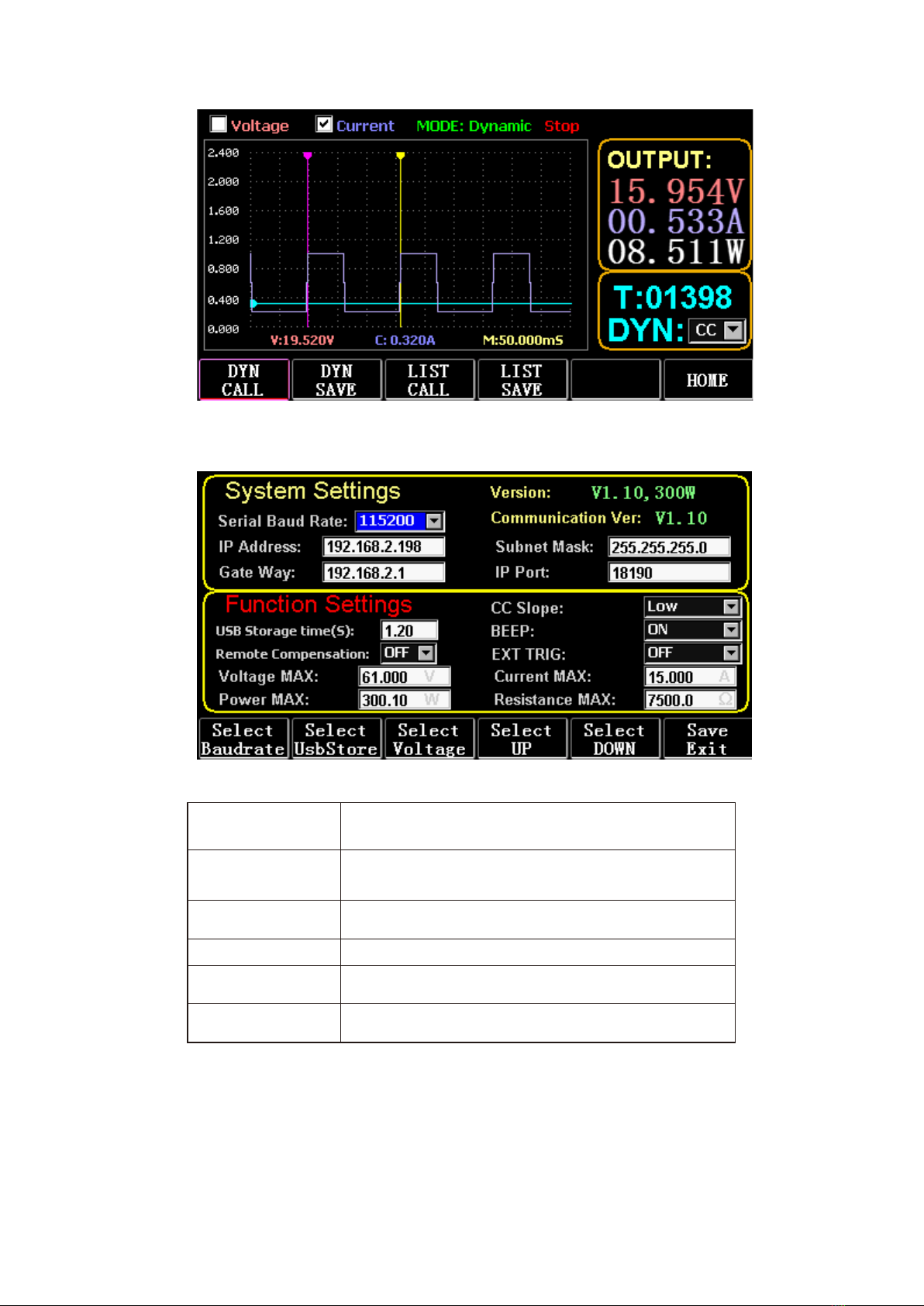

WAVE
Drücken Sie TAB, um Spannung oder Strom zu wählen, und drücken Sie WAVE, um 4
Messlinien anzuzeigen, von denen 2 vertikale Linien die Zeit und 2 horizontale Linien die
Spannung bzw. Stromamplitude messen.
1. Drücken Sie kurz ← (linke Taste), um die vertikale Linie auf der linken Seite
auszuwählen
2. Drücken Sie kurz → (rechte Taste), um die vertikale Linie auf der rechten Seite
auszuwählen, und drücken Sie lange nach STOP, um die Wellenform nach rechts zu
verschieben
3. Drücken Sie kurz ↑ (Aufwärts-Taste), um die gemessene Spannungsamplitude
auszuwählen, und drücken Sie lange, um den Wert der Spannungsskala zu ändern
4. Drücken Sie kurz ↓ (Abwärtstaste), um die gemessene Stromamplitude auszuwählen,
und drücken Sie lange, um den aktuellen Skalenwert zu ändern
5. Eingabe, um den Wert der Abtastzeit einzustellen
ON
Einschalten und ausschalten
Eingabe
1. Kurzes Drücken zur Eingabe
2. Langes Drücken zum Speichern
Anmerkung:
Die lange Druckzeit beträgt etwa 1,5 Sekunden.

3.2. Statischer Modus
3.2.1. Statische CC
Im Konstantstrommodus nimmt die Last einen konstanten Strom auf, unabhängig davon, ob die
Eingangsspannung geändert wird.
Operationen:
1) Drücken Sie CC oder den Softkey Fl auf der Tastatur.
2) Geben Sie über die Zifferntastatur einen Wert von O bis 9 ein.
3) Drücken Sie f-- und um den Cursor zu bewegen, und drücken Sie 1'. und den Drehknopf, um
den entsprechenden Wert einzustellen.
4) Drücken Sie ENTER, um EIN/AUS zu schalten.
3.2.2. Statischer Lebenslauf
Im Konstantspannungsmodus hält die Last den Prüfling auf der eingestellten Spannung, unabhängig davon,
ob der Eingangsstrom geändert wird.
Operationen: wie oben
3.2.3. Statisch CW
Im Konstantspannungsmodus hält die Last den Prüfling auf der eingestellten Leistung, unabhängig davon,
ob die Eingangsspannung und der Strom geändert werden. Operationen: wie oben
3.2.4. Statische CR
Im Konstantwiderstandsmodus hält die Last den Prüfling auf dem eingestellten Widerstand, unabhängig
davon, ob die Eingangsspannung und der Strom geändert werden. Operationen: wie oben
3.2.5. SHORT-Funktion
In SHORT wird die Last mit dem maximalen Strom ausgegeben. Operationen:
Drücken Sie lange auf CC, um MODE: SHORT auf der Schnittstelle anzuzeigen, und drücken Sie CC, CV, CW
zum Beenden.

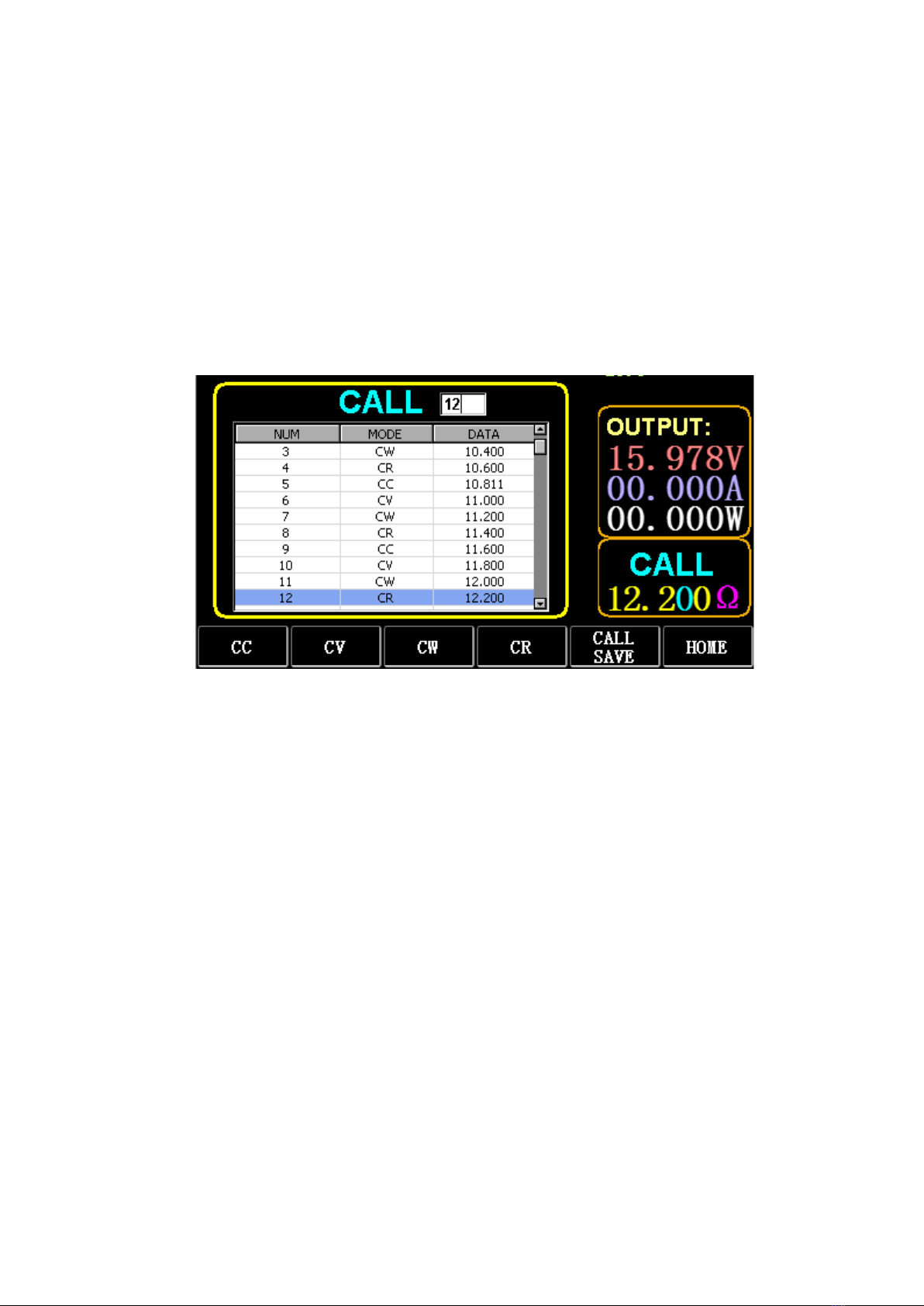

3.2.6. Aufruf der statischen Speicherung
Die Last kann 100 Gruppen von statischen Sollwerten speichern und abrufen.
1) Speicherbetrieb
(1) Drücken Sie CAL/SAVE, um den Status auf SAVE zu ändern.

(2) Geben Sie eine Zifferntaste ein, um eine Zeile in der Liste zu indizieren, drücken Sie TAB, um sie
auszuwählen, und drücken Sie ENTER, um die vorgenommene Bearbeitung einzugeben. Bearbeiten, um
einen roten Hintergrund anzuzeigen, und drücken Sie ← und → zur Auswahl.
(3) MODE bearbeiten. Drücken Sie zum Ändern CC, CV, CW oder CR auf der Tastatur.
(4) Daten bearbeiten. Drücken Sie zum Ändern die Tasten 0 bis 9 und ESC auf der Tastatur.
(5) Nach der Änderung drücken Sie ENTER, und drücken Sie erneut lange ENTER, um die Daten zu
speichern.
2) Betrieb aufrufen
(1) Drücken Sie CALL/SAVE, um zu CALL zu wechseln.
(2) Geben Sie eine Zifferntaste ein, um eine Zeile zu indizieren, oder drücken Sie TAB, um die Liste zu
wechseln, wählen Sie sie mit dem Drehknopf aus und drücken Sie ENTER.
3) M1 bis M6 Schnellgespräch
(1) Drücken Sie lange auf die Ziffern 1 bis 6, um M1 bis M6 anzurufen.
3.3. Dynamischer Testmodus
Im dynamischen Modus wechselt die Last ständig zwischen 2 verschiedenen Werten A und B.
3.3.1. Dynamischer CC
Für die Ausgabe mit zwei verschiedenen Strömen mit unterschiedlichen Tastverhältnissen bei einer
bestimmten Frequenz.
Nehmen wir als Beispiel die Stromsteigung A von 0,001A/μS, die Stromänderungssteigung B von
0,002A/μS, den Stromwert A von 1A, den Stromwert B von 2A, die Taktfrequenz von 1HZ und das
Tastverhältnis von 40%.
Operationen:
Wählen Sie (FS) Dynamisch, um die in Abb. 3.1 gezeigte Schnittstelle zu öffnen.
1) Drücken Sie (F1) DYN/CALL, drücken Sie TAB, um das Dropdown-Feld CALLDYN auszuwählen, und
drehen Sie den Drehknopf auf CC.
2) Drücken Sie (F2) DYN/SAVE, um SAVE auf dem Bildschirm anzuzeigen.
3) Drücken Sie TAB, um den Fokus zu wechseln. Mit dem Drehknopf wird die erste Zeile ausgewählt.
4) Drücken Sie ENTER, um den roten Hintergrund auszuwählen.
5) Geben Sie die Ziffern 0 bis 9 und ESC ein.
6) Nach der Bearbeitung als 0,001, drücken Sie ENTER. Das n 0,0010 wird auf dem Bildschirm angezeigt,
und der Hintergrund wird blau.
7) Wiederholen Sie die obigen Schritte, um 0,002A/μS, 1A, 2A, 1HZ bzw. 40% einzustellen.
8) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
9) Drücken Sie die Softtaste (F1) DYN/CALL, um CALL anzuzeigen.
10) Drücken Sie zum Anrufen ENTER.
11) Einschalten/Ausschalten.

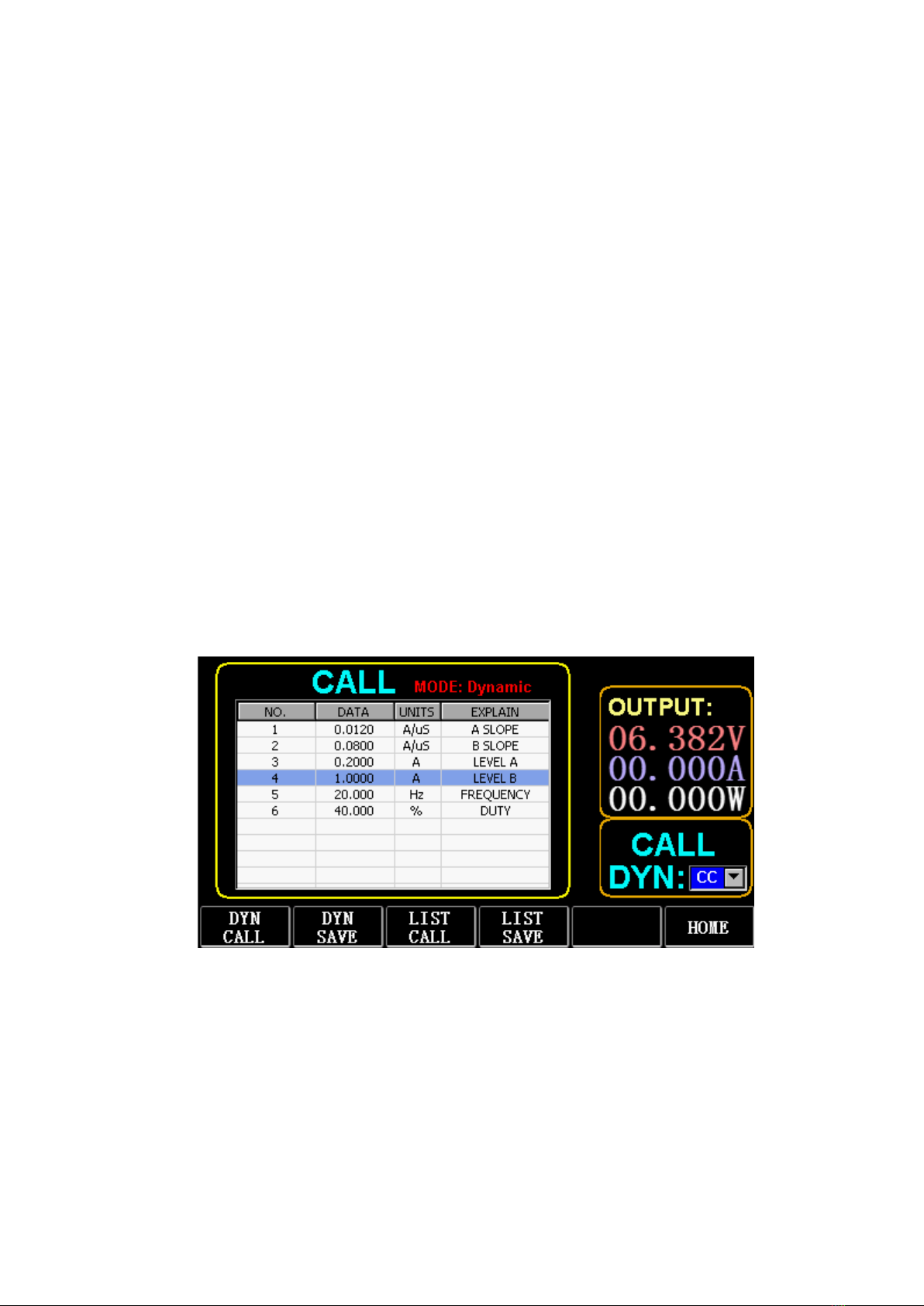

Abb. 3.1 DYN CC
Anmerkung:
Stellen Sie die Steigung und den aktuellen Wert so ein, dass sie vom Bereich abhängig sind. Die maximale
Steigung des kleinen Bereichs beträgt 0,24A/μS, der maximale Strom kann auf 3A eingestellt werden, die
maximale Steigung des großen Bereichs beträgt 3,2A/μS, der maximale Strom kann auf 40A eingestellt
werden.
Die maximale Frequenz kann auf 40.000 Hz eingestellt werden. Wenn die Frequenz auf 40.000 Hz
eingestellt ist, beträgt das maximale Tastverhältnis 50 %.
Siehe Abschnitt "Maximale Einstellung der Last" für die aktuelle maximale Einstellung.
3.3.2. Dynamischer Lebenslauf
Wird für die Ausgabe mit unterschiedlichen Tastverhältnissen bei zwei verschiedenen Spannungen mit
einer bestimmten Frequenz verwendet.
Nehmen wir als Beispiel eine A-Spannung von 1 V, eine B-Spannung von 2 V, eine Taktfrequenz von 1 HZ
und ein Tastverhältnis von 40 %.
Operationen:
1) Drücken Sie (F1) DYN/CALL, wählen Sie mit TAB die Option DYN/CALL und drehen Sie den Regler auf
CV.
2) Drücken Sie (F2) DYN/SAVE, um SAVE auf dem Bildschirm anzuzeigen.
3) Drücken Sie TAB, um den Fokus umzuschalten, und drehen Sie den Drehknopf, um die erste Zeile
auszuwählen.
4) Drücken Sie ENTER, um den roten Hintergrund auszuwählen.
5) Geben Sie die Ziffern 0 bis 9 und ESC ein.
6) Nach der Bearbeitung als 1.0001, drücken Sie ENTER. Dann wird 1.0000 auf dem Bildschirm angezeigt,
und der Hintergrund wird blau.
7) Wiederholen Sie die obigen Schritte, um 2 V, 1 HZ bzw. 40 % einzustellen.
8) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
9) Drücken Sie (F1) DYN/CALL, um CALL anzuzeigen.
10) Drücken Sie ENTER, um DYN CV aufzurufen.
11) Einschalten/Ausschalten.
3.3.3. Dynamischer CW
Der Vorgang ist derselbe wie oben.
3.3.4. Dynamische CR
Der Vorgang ist derselbe wie oben.

3.3.5. Dynamisches PL
Er wird zu Beginn auf den Wert A gesetzt. Jedes Mal, wenn ein Triggersignal empfangen wird, wird die Last
auf den Wert B umgeschaltet und erst nach Ablauf der eingestellten Zeit auf den Wert A umgeschaltet.
Im Folgenden wird die Stromflanke A von 0,001 A/ μS, die Stromflanke B von 0,002 A/uS, der Stromwert A
von 1 A, der Stromwert B von 2A und die Dauer B von 1s als Beispiel genommen.
Operationen:
1) Drücken Sie (F1) DYN/CALL, drücken Sie TAB, um CALLYN auszuwählen, und drehen Sie den Regler auf
PL.
2) Drücken Sie (F2) DYN/SAVE, um SAVE auf dem Bildschirm anzuzeigen.
3) Drücken Sie TAB, um den Fokus umzuschalten, und drehen Sie den Drehknopf, um die erste Zeile
auszuwählen.
4) Drücken Sie ENTER, um den roten Hintergrund auszuwählen.
5) Geben Sie die Ziffern 0 bis 9 und ESC ein.
6) Nach der Bearbeitung als 0,001, drücken Sie ENTER. Dann wird 0,0010 auf dem Bildschirm angezeigt,
und der Hintergrund wird blau.
7) Wiederholen Sie die obigen Schritte, um 0,002A/uS, 1A, 2A bzw. 1a einzustellen.
8) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
9) Drücken Sie die Softtaste (F1) DYN/CALL, um CALL anzuzeigen.
10) Drücken Sie ENTER, um DYN RL aufzurufen.
11) Einschalten/Ausschalten.
12) Lösen Sie den Wert B jedes Mal aus, wenn Sie ENTER drücken.
3.3.6. Dynamisches RL
Jedes Mal, wenn ein Triggersignal empfangen wird, wird die Last zwischen dem Wert A und dem Wert B
hin und her geschaltet.
Nehmen wir als Beispiel die Stromsteilheit A von 0,001 A/μS, die Stromsteilheit B von 0,002A/μS, den
Stromwert A von 1A und den Stromwert B von 2A. Operationen:
1) Drücken Sie (F1) DYN/CALL, drücken Sie TAB, um DYN/CALL auszuwählen, und drehen Sie den Regler
auf RL.
2) Drücken Sie (F2) DYN/SAVE, um SAVE auf dem Bildschirm anzuzeigen.
3) Drücken Sie TAB, um den Fokus umzuschalten, und drehen Sie den Drehknopf, um die erste Zeile
auszuwählen.
4) Drücken Sie ENTER, um den roten Hintergrund auszuwählen.
5) Geben Sie die Ziffern 0 bis 9 und ESC ein.
6) Nach der Bearbeitung als 0,001, drücken Sie ENTER. Das n 0,0010 wird auf dem Bildschirm angezeigt,
und der Hintergrund wird blau.
7) Wiederholen Sie die obigen Schritte, um 0,002A/μS, 1A bzw. 2A einzustellen.
8) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
9) Drücken Sie die Softtaste (F1) DYN/CALL, um CALL anzuzeigen.
10) Drücken Sie ENTER, um DYN RL aufzurufen.
11) Einschalten/Ausschalten.
12) Lösen Sie den Wert B jedes Mal aus, wenn Sie ENTER drücken.
3.4. Sequentieller Betriebsmodus
Maximal 7 Gruppen können gespeichert werden, jede Gruppe kann bis zu 84 dynamisch wechselnde
Ströme einstellen, und die eingestellten Ströme können dann nacheinander geschaltet werden. Nehmen
Sie die in Gruppe 1 gespeicherten Einstellungen, den maximalen Strom von 3A und die Anzahl der
dynamischen Stromänderungen von 3; den ersten dynamischen Strom von 1A, die Änderungsrate von
0,001 A/uS und die Dauer von 1s; den zweiten dynamischen Strom von 2A, die Änderungsrate von
0,002A/uS und die Dauer von 2s; den dritten dynamischen Strom von 3A, die Änderungsrate von

0,003A/μS und die Dauer von 3s; die Anzahl der wiederholten Vorgänge von 5 als Beispiel. Wie in Abb. 4.1
gezeigt, Liste. Operationen:
1) Drücken Sie (F3) LIST/CALL, drücken Sie TAB, um GROUP auszuwählen, und drehen Sie den Drehknopf
auf Group 1.
2) Drücken Sie (F4) LIST/SAVE, um SAVE on LIST anzuzeigen.
3) Drücken Sie TAB, um den Fokus zu wechseln, wählen Sie BEREICH und bearbeiten Sie den
Maximalwert von 3A über die Ziffern 0 bis 9 und ESC.
4) Drücken Sie TAB, um CYCLE auszuwählen. Die Anzahl der Bearbeitungszyklen beträgt 5.
5) Drücken Sie TAB bis zur ersten Zeile von LIST und drücken Sie ENTER. Zu diesem Zeitpunkt wird der
Hintergrund rot.
Bearbeiten Sie den ersten Eintrag DATA-Wert von 1A. Nach der Bearbeitung drücken Sie ENTER, und der
Hintergrund wird blau.
Drücken Sie die linke und rechte Taste (← und →), um zum zweiten Punkt SLOPE (A/μS) zu gelangen,
geben Sie den Wert 0,001A/uS ein und drücken Sie ENTER, woraufhin der Hintergrund blau wird. Drücken
Sie die linke und rechte Taste (← und →) bis zum dritten Punkt ZEIT (S), geben Sie den Wert als 1s ein und
drücken Sie ENTER.
6) Wiederholen Sie die obigen Schritte, um mit der Einstellung der zweiten und dritten Zeile der Tabelle
zu beginnen.
7) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
8) Drücken Sie die Softtaste (F3) LIST/CALL, um CALL anzuzeigen.
9) Drücken Sie ENTER, um LIST1 aufzurufen.
10) Einschalten/Ausschalten.
Anmerkung:
Um die Daten nach Zeile 3 zu löschen, wählen Sie Zeile 4 in LIST SAVE aus.
Drücken Sie ENTER, um den Bearbeitungshintergrund zu öffnen, der sich rot färbt, und drücken Sie dann
ESC, um alle Daten nach Zeile 4 zu löschen. Drücken Sie lange auf ENTER, um die Daten zu speichern.
Abb. 4.1 LISTE
3.5. Batterie-Testmodus
Es können maximal 7 Gruppen von Batterietestparametern eingestellt werden, die Batterie wird
entsprechend der eingestellten Stromstärke, Spannung, Kapazität und Zeit getestet, und der Test wird
automatisch beendet, wenn eine der Bedingungen erfüllt ist.
3.5.1. Aufbau des Batterietests
Betriebsanleitung: Als Beispiel werden die in Gruppe 1 gespeicherten Einstellungen, der Strombereich von
10A, der Entladestrom von 1A, die Entladeschlussspannung von 2V, die Entladeschlussspannung von 0,5Ah
und die Entladedauer von 200m (Einheit der Batteriezeit: m) verwendet
1) Drücken Sie (F3) Batterie auf der Hauptschnittstelle, um die Batteriemessung aufzurufen.

2) Drücken Sie (F1) BATT/CALL, und drücken Sie TAB, um CALL GROUP 1 auszuwählen.
3) Drücken Sie (F2) BATT/SAVE, um SAVE in der Tabelle anzuzeigen.
4) Drücken Sie TAB, um den Fokus umzuschalten, und drehen Sie den Drehknopf, um die zu ändernde
Zeilenposition auszuwählen.
5) Drücken Sie ENTER, um den roten Hintergrund auszuwählen.
6) Geben Sie die Ziffern 0 bis 9 und ESC ein.
7) Nachdem Sie den Bereich von 10A bearbeitet haben, drücken Sie ENTER. Dann wird 10.000 auf dem
Bildschirm angezeigt, und der Hintergrund wird blau.
8) Wiederholen Sie die obigen Schritte, um jeweils 1A, 2V, 0,5Ah und 200m einzustellen.
9) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
10) Drücken Sie (F1) BATT/CALL.
11) Drücken Sie zum Anrufen ENTER.
12) Einschalten/Ausschalten.
3.6. VI Kurvenmodus
Maximal 7 Gruppen von VI-Testparametern können entsprechend dem eingestellten Maximalstrom,
Minimalstrom und Stufenwert eingestellt werden.
Abb. 6.1 VI Stromparameter
3.6.1. VI-Testaufbau
Betriebsanleitung: Es werden die in Gruppe 1 gespeicherten Einstellungen, der Startstrom von 0,2A, der
Endstrom von SA, der Schrittstrom von 0,2A und die Schrittdauer von ls als Beispiel genommen.
1) Drücken Sie die Taste (F3) Batterie auf der Hauptschnittstelle, um die VI-Messung aufzurufen.
2) Drücken Sie (F3) Kurve/Anruf und drücken Sie TAB, um CALL GROUP 1 auszuwählen.
3) Drücken Sie (F4) Curve/SAVE, um SAVE in der Tabelle anzuzeigen.
4) Drücken Sie TAB, um in den Tabellenfokus zu wechseln, und drehen Sie den Drehknopf, um die zu
ändernde Zeilenposition auszuwählen.
5) Drücken Sie ENTER, um den roten Hintergrund auszuwählen.
6) Drücken Sie ENTER, um den roten Hintergrund auszuwählen.
7) Nach der Bearbeitung als 0,2, drücken Sie ENTER. Dann wird 0,2000 auf dem Bildschirm angezeigt, und
der Hintergrund wird blau.
8) Wiederholen Sie die obigen Schritte, um 5A, 2A bzw. 1,000s einzustellen.
9) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
10) Drücken Sie (F3) Kurve/Anruf.
11) Drücken Sie zum Anrufen ENTER.
12) Einschalten/Ausschalten.
Die Auswirkung der Operation ist in Abb. 6.2 dargestellt.

Abb. 6.2 VI Laufende Schnittstelle
3.7. OCP-Modus
Wenn die Spannung den VON-Wert erreicht, wird der Stromausgang für eine gewisse Zeit verzögert, und
der Schrittwert wird einmal in jeder zweiten Zeitspanne verringert, bis der Abschaltstrom oder die
Spannung höher als die OCP-Einstellspannung ist. Wenn die angehaltene Spannung höher ist als die OCP-
Spannung und der Strom zwischen dem eingestellten Höchst- und Mindestwert liegt, ist es PASS,
andernfalls ist es FAULT.
3.7.1. Einstellungsfunktion des OCP-Tests
Hinweis: Es können maximal 7 Gruppen von OCP-Testparametern eingestellt werden.
Betriebsanweisungen: Es wird die in Gruppe 1 gespeicherte Einstellung, eine VON-Spannung von 10V, eine
VON-Spannungsverzögerung von 5S und ein Strombereich von 3A, ein Anfangsstrom von 2A, eine
Abnahme von 0,1A und eine Abnahme von 1s, ein Endstrom von 1A, eine OCP-Spannung von 8V, ein
Maximalstrom von 1,9A und ein Minimalstrom von 1,1A als Beispiel genommen.
Abb. 7.1 OCP
1) Drücken Sie (F2) OCP/OPP auf der Startseite.
2) Drücken Sie (F1) OCP/CALL und TAB, um CALL GROUP 1 auszuwählen.
3) Drücken Sie (F2) OCP/SAVE, um SAVE in der Tabelle anzuzeigen.
4) Drücken Sie TAB, um den Fokus umzuschalten, und drehen Sie den Drehknopf, um die erste Zeile
auszuwählen.

5) Drücken Sie ENTER, um einen roten Hintergrund auszuwählen. Geben Sie die Ziffern O bis 9 und ESC
ein.
6) Nachdem Sie VON auf 10 V eingestellt haben, drücken Sie ENTER. Dann wird 10.000 auf dem
Bildschirm angezeigt, und der Hintergrund wird blau.
7) Wiederholen Sie die obigen Schritte, um 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A bzw. 1,1A einzustellen.
8) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
9) Drücken Sie (F1) OCP/CALL.
10) Drücken Sie ENTER zum Anrufen.
11) Einschalten/Ausschalten.
3.8. OPP-Modus
Wenn die Spannung den VON-Wert erreicht, sollte die Leistungsabgabe für eine gewisse Zeit verzögert
werden, und der Schrittwert sollte von Zeit zu Zeit verringert werden, bis die Abschaltleistung oder die
Spannung höher als die eingestellte OPP-Spannung ist. Nach der Verzögerung und dem Absenkungsstopp,
wenn die Spannung höher als die OPP-Spannung ist, bedeutet die Leistung zwischen dem eingestellten
Höchst- und Mindestwert PASS, oder es bedeutet FAULT.
3.8.1. Einstellungsfunktion des OPP-Tests
Es können maximal 7 Gruppen von OPP-Testparametern eingestellt werden.
Betriebsanweisungen: Es wird die in Gruppe 1 gespeicherte Einstellung, eine VON-Spannung von 10V, eine
VON-Spannungsverzögerung von 5S und ein Strombereich von 3A, eine Startleistung von 20W, eine
Verringerung um jeweils 1W und eine Verringerungsdauer von 1s, eine Endleistung von 10W, eine OPP-
Spannung von 8V, eine maximale Leistung von 15W und eine minimale Leistung von 10W als Beispiel
genommen.
Abb. 8.1 OPP
1) Drücken Sie (F2) OCP/OPP auf der Startseite.
2) Drücken Sie (F3) OPP/CALL und TAB, um CALL GROUP 1 auszuwählen.
3) Drücken Sie (F4) OPP/SAVE, um SAVE in der Tabelle anzuzeigen.
4) Drücken Sie TAB, um den Fokus umzuschalten, und drehen Sie den Drehknopf, um die erste Zeile
auszuwählen.
5) Drücken Sie ENTER, um DATA in der ersten Zeile auszuwählen und den roten Hintergrund anzuzeigen.
6) Geben Sie die Ziffern 0 bis 9 und ESC ein.
7) Nachdem Sie VON auf 10 V eingestellt haben, drücken Sie ENTER. Dann wird 10.000 auf dem
Bildschirm angezeigt, und der Hintergrund wird blau.
8) Wiederholen Sie die obigen Schritte, um jeweils 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W und 10W
einzustellen.
9) Drücken Sie lange auf ENTER, um die bearbeiteten Daten zu speichern.
10) Drücken Sie (F3) OCP/CALL.

11) Drücken Sie ENTER zum Anrufen.
12) Einschalten/Ausschalten.
3.9. WAVE-Modus
3.9.1. WAVE-Messung
1) Drücken Sie TAB, um Spannung, Strom und Wellenform anzuzeigen.
2) Drücken Sie WAVE, um die Messspalte anzuzeigen.
3) Messen Sie die Zeitskala. Drücken Sie ← oder →, um die linke oder rechte Messspalte auszuwählen,
und drehen Sie den Drehknopf nach links oder rechts, um die Differenz zwischen den beiden Messlinien
anzuzeigen.
4) Messen Sie den negativen Wert von Spannung oder Strom. Drücken Sie ↑ oder ↓, um die obere oder
untere Messspalte auszuwählen, und drehen Sie den Drehknopf nach oben oder unten, um die Amplitude
der aktuellen Messspalte anzuzeigen.
5) Stellen Sie den Skalenwert des Stroms ein. Drücken Sie lange auf ↓ und drehen Sie den Drehknopf, um
die Größe einzustellen.
6) Stellen Sie den Skalenwert der Spannung ein. Langes Drücken von ↑ und Drehen des Knopfes zur
Einstellung
die Größe.
7) Stellen Sie den Zeitwert der Probenahme ein. Drücken Sie ENTER und drehen Sie den Drehknopf, um
die Größe einzustellen.
8) Wenn die Welle pausiert, drücken Sie STOP.
Nehmen Sie als Beispiel die Messung von DYN CC.
Nach der Bearbeitung der Daten von DYN CC ist A SLOPE 0,012 A/μS, B SLOPE 0,08 A/μS, A ist 0,2A, B ist
1A, Frequenz ist 20 HZ, Tastverhältnis ist 40%, wie in Abb. 9.1 gezeigt. Siehe Abb. 9.2 für die Messung der
Wellenform.
Abb. 9.1

Abb. 9.2 Wellenformmessung
3.10. Einstellung der Parameter Funktion
Abb. 10.1 Parametereinstellung
Baudrate
auswählen(F1) Wählen Sie den Parameter der Baudrate
UsbStore(F2)
auswählen Fokus umschalten, um USB-Stick auszuwählen
Spannung wählen
(F3)
Schalten Sie die Max-Einstellung der Fokus-Spannung
Wählen Sie UP(F4) Schalten Sie den Fokus nach oben
Wählen Sie
DOWN(F5)
Den Fokus nach unten schalten
Speichern
Beenden(F6)
Speichern und beenden
3.10.1. Einstellung der Kommunikationsschnittstelle
1) Einstellung der seriellen Baudrate
Wählen Sie TAB oder (Fl) SelBaudrate, um den Drehknopf zu drehen.
(1) Einstellung der IP-Adresse
ESC auf der Tastatur ist die Löschtaste, und die Ziffern O bis 9 dienen der Eingabe von Zahlen.
(2) Einstellung der Portnummer

ESC auf der Tastatur ist die Löschtaste, und die Ziffern O bis 9 dienen der Eingabe von Zahlen. Die
maximale Portnummer ist 65535, die minimale Portnummer ist 1000. Der Wert 18191 kann nicht
eingestellt werden.
3.10.2. Einstellung der CC-Siope-Rate
Drücken Sie TAB, um zu CC SLOPE zu wechseln, und drehen Sie den Regler, um LOW/HIGH auszuwählen.
3.10.3. Einstellung der Speicherzeit des USB-Flash-
Datenträgers
Drücken Sie TAB, um zu Sel UsbStore zu wechseln. ESC ist die Löschtaste, und die Ziffern 0 bis 9 dienen der
Eingabe von Zahlen. Die minimale Speicherzeit kann nur 0,05 Sekunden betragen, und die maximale
Speicherzeit beträgt 9999 Sekunden;
3.10.4. Einstellung des Summers
Drücken Sie TAB, um zu BEEP zu wechseln, und drehen Sie den Knopf, um ON/OFF zu wählen.
3.10.5. Einstellung der Fernkompensation
Drücken Sie TAB, um zu Remote Comp zu wechseln, wählen Sie ON und schließen Sie den Ausgang des zu
prüfenden Objekts an die Klemme sense(+) oder sense(-) auf der Vorderseite an (diese Funktion wird
während des Stromausfalls nicht gespeichert, sonst ist sie geschlossen).
3.10.6. Einstellung der externen Triggerung
Drücken Sie TAB, um zu EXI P TRIG zu wechseln, und drehen Sie den Drehknopf, um Trig On/Switch
On/OFF zu wählen.
Trig On: Auslöseschalter (offene Last nach Auslösung)
Einschalten: Fernschalter (die ON/OFF-Funktion an der Vorderseite funktioniert nicht, wenn diese Funktion
funktioniert).
3.10.7. Einstellung der Höchstwerte
1) Maximale Spannung
Drücken Sie TAB, um zu Spannung zu wechseln. ESC ist die Löschtaste, und die Ziffern 0 bis 9 dienen der
Eingabe von Zahlen. Die maximale Spannung beträgt 150 V.
2) Maximaler Strom
Drücken Sie TAB, um zu Aktuell zu wechseln. ESC ist die Löschtaste, und die Ziffern 0 bis 9 dienen der
Eingabe von Zahlen. Der maximale Strom beträgt 40A.
3) Maximale Leistung
Drücken Sie TAB, um zu Power zu wechseln. ESC ist die Löschtaste, und die Ziffern 0 bis 9 dienen der
Eingabe von Zahlen. Die maximale Leistung hängt vom jeweiligen Modell ab.
4) Maximaler Widerstand
Drücken Sie TAB, um zu Resistance zu wechseln. ESC ist die Löschtaste, und die Ziffern 0 bis 9 dienen der
Eingabe von Zahlen. Der maximale Widerstand beträgt 7500R.
Hinweis: 18 V und darunter ist der niedrige Spannungsbereich (0 bis 18 V), und darüber
18. 4V ist als Hochspannungsbereich (0 bis 150V) eingestellt.
3A und darunter ist der niedrige Strombereich (0 bis 3A), und über 3. 1A ist der hohe Strombereich (O bis
40A) eingestellt.
OVP-Alarmwert: Er beträgt (19. 4V) im unteren Bereich und (155V) im oberen Bereich. OCP-Alarmwert: Er
beträgt 105% des eingestellten Stromwertes. Wenn der Strom beispielsweise auf SA eingestellt ist, beträgt
der Alarmwert 5,25A.
OPP-Alarmwert: Er beträgt 105 % des eingestellten Leistungswerts. Wenn zum Beispiel der Leistungswert
auf 100 W eingestellt ist, beträgt der Alarmwert 105 W.

OTP-Alarmwert: wenn die Temperatur höher als 85 ist, wird ein Alarm ausgelöst und die Last wird
geschlossen.
3.10.8. RTC-Einstellung
Drücken Sie lange auf die Zahl 7, dann wird das Datum auf dem Bildschirm angezeigt, wie in Abb. 10.2
dargestellt.
Abb. 10.2 RTC Datum
Drücken Sie ← oder →, um den Fokus zu verschieben, und drehen Sie den Drehknopf, um Änderungen
vorzunehmen. Nach der Änderung drücken Sie lange auf ENTER oder die Zifferntaste 7, um zu speichern,
und drücken Sie ESC, um zu beenden.
3.10.9. Einstellung der Hintergrundbeleuchtung
Nach langem Drücken der Ziffer 8 wird der Fortschrittsbalken auf dem Bildschirm angezeigt, wie in Abb.
10.3 dargestellt.
Abb. 10.3 Hintergrundbeleuchtung
Drehen Sie den Regler, um die Helligkeit einzustellen, drücken Sie lange auf ENTER oder die Zahl 8, um zu
speichern, und drücken Sie ESC, um zu beenden.
3.10.10. 0 Kalibrierungsfunktion
Wenn das Gerät lange Zeit nicht kalibriert wurde oder die Temperatur zu hoch oder zu niedrig ist, kehren
die Daten nicht auf Null zurück, und die 0-Kalibrierungsfunktion kann ausgeführt werden.
Nachdem Sie die Startseite aufgerufen haben, schließen Sie die Last, ziehen Sie die externe Testleitung ab
und drücken Sie länger als 3 Sekunden auf die Ziffer 0, um Spannung und Strom zu kalibrieren. Und die 0-
Kalibrierungsfunktion verschwindet, wenn die Last neu gestartet wird, und die 0-Kalibrierung wird bei
Bedarf erneut durchgeführt.
3.11. U Flash-Disk Import- und Exportfunktion
Speichern Sie Echtzeit-Spannungs- und Stromdaten und exportieren Sie die Datenliste über die U-Flash-
Disk. Wie in Abb. 11.1 dargestellt, zeigt der USB[0]-Baum auf der linken Seite, dass es sich bei der Dateiliste
um die Daten im akzeptablen Format handelt, die in die U-Flash-Disk geladen wurden. Und der obere Teil
auf der rechten Seite ist die Möglichkeit, die Last von der U-Flash-Disk zu importieren, und die Iower
Teil ist die Datenoption des Exports der Ladung auf die U-Flash-Disk.
Drücken Sie TAB, um das Steuerelement auszuwählen. Drücken Sie ← → ↑ ↓, um den Fokus nach links
oder rechts zu verschieben.
Drücken Sie F4 (CSV laden), um die Datei vom USB-Flash-Datenträger zu importieren, und CSV speichern
(FS), um die CSV-Datei auf den USB-Flash-Datenträger zu exportieren. Die Funktionstasten sind in Abb.
11.2 unten dargestellt:
