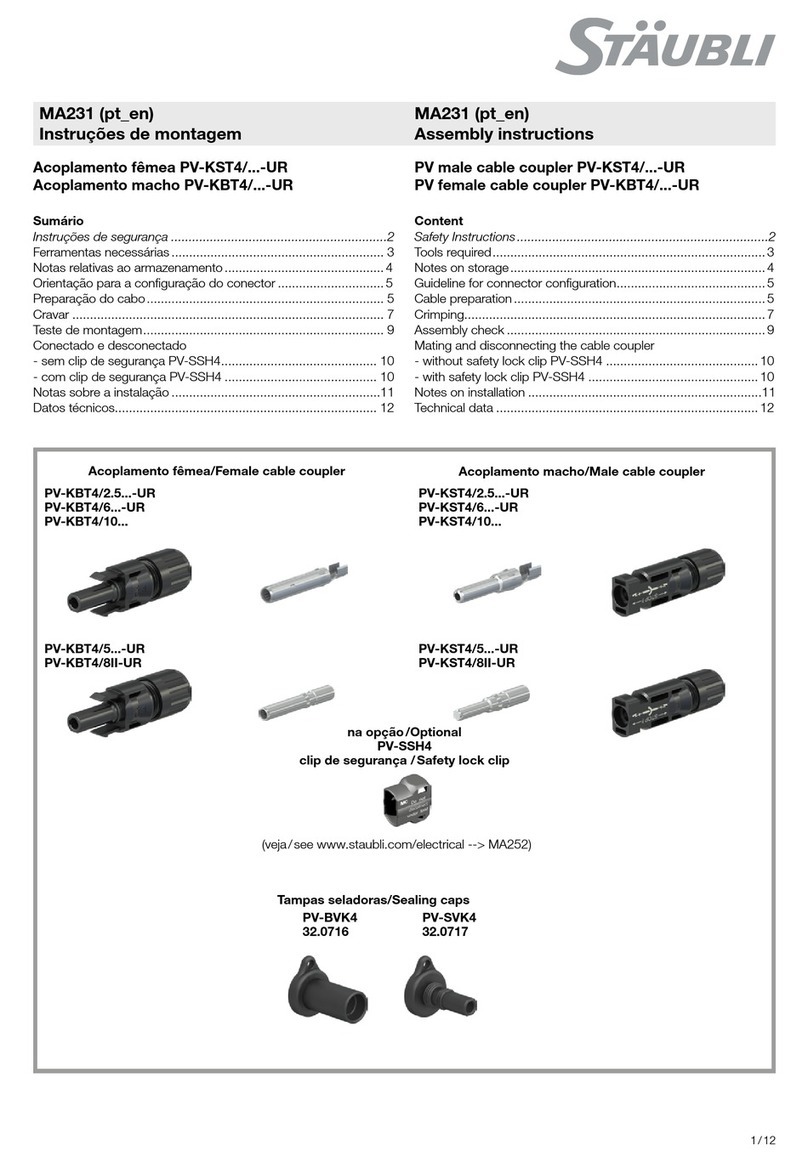

Staubli PV-KST4 UR Series User manual

1 / 12
PV-KST4/2.5...-UR/PV-KST4/6...-UR/PV-KST4/10...-URPV-KBT4/2.5...-UR/PV-KBT4/6...-UR/PV-KBT4/10...-UR
PV-KBT4/8II-UR PV-KST4/8II-UR
MC4 MC4
MA000 (de_en)
Montageanleitung
MA000 (de_en)
Assembly instructions
MA231 (es_en)
Instrucciones de montaje
MA231 (es_en)
Assembly instructions
Casquillo de acoplamiento macho
PV-KST4/...-UR
Casquillo de acoplamiento hembra
PV-KBT4/...-UR

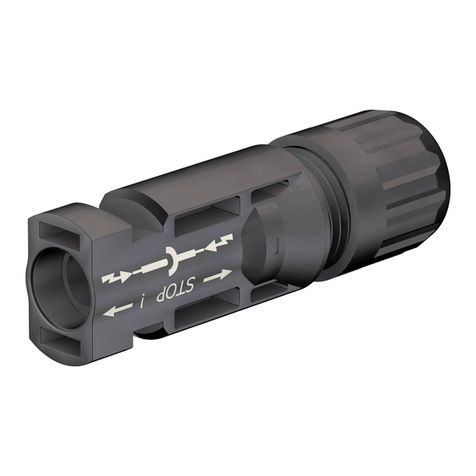

PV male cable coupler PV-KST4/...-UR

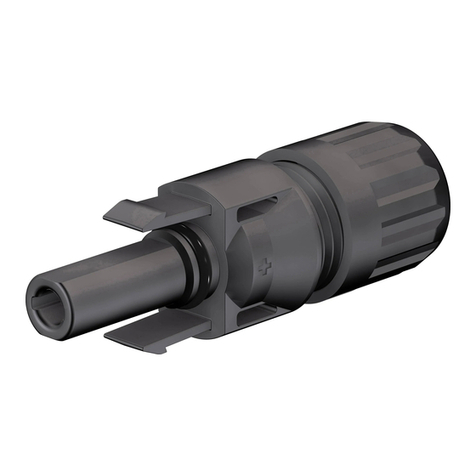

PV female cable coupler PV-KBT4/...-UR
Índice
Instrucciones de seguridad ��������������������������������������������������������2
Herramientas necesarias ...........................................................4
Preparación del cable ................................................................5
Engarzado..................................................................................6
Comprobación del montaje .......................................................7
Conexión y desconexión
sin clip de seguridad PV-SSH4 ..................................................8
con clip de seguridad PV-SSH4.................................................9
Disposición del cable.................................................................9
Datos técnicos.........................................................................10
Content
Safety Instructions����������������������������������������������������������������������2
Tools required ........................................................................... 4
Cable preparation ..................................................................... 5
Crimping................................................................................... 6
Assembly check ....................................................................... 7
Plugging and unplugging the cable coupler
without safety lock clip PV-SSH4 ............................................. 8
with safety lock clip PV-SSH4 .................................................. 9
Cable routing ............................................................................ 9
Technical data......................................................................... 10
Casquillo de acoplamiento macho
Male cable coupler
Casquillo de acoplamiento hembra
Female cable coupler
en opción / Optional
PV-SSH4
Clip de seguridad
Safety lock clip
(mirar /see www.staubli.com/electrical --> MA252)

2 / 12
Instrucciones de seguridad Safety Instructions
Sólo personal adecuadamente cualicado y especialistas for-
mados podran realizar el montaje y la instalación de los pro-
ductos teniendo en cuenta todas las regulaciones de seguri-
dad aplicables.
Stäubli Electrical Connectors (Stäubli) no se responsabiliza
ante el incumplimiento de estas advertencias.
The products may be assembled and installed only by suit-
ably qualied and trained specialists with due observance of
all applicable safety regulations.
Stäubli Electrical Connectors (Stäubli) declines any liability in
the event of failure to observe these warnings.
Utilice sólo los componentes y herrmientas indicadas por
Stäubli. No se desvíe de los procedimientos de preparación y
montaje aquí descritos, en caso de una manipulación inadecu-
ada no se podrá garantizar la seguridad ni la conformidad con
los datos técnicos. No modique el prodcuto en ningún caso.
Use only the components and tools specied by Stäubli. Do
not deviate from the preparation and assembly procedures de-
scribed here, since in this event, in the event of self-assembly,
no guarantee can be given as to safety or conformity with the
technical data. Do not modify the product in any way.
Los conectores no fabricados por Stäubli que se pueden
conectar con elementos Stäubli, a veces denominados por los
fabricantes como „compatibles con Stäubli“ no cumplen con
los requisitos para una conexión eléctrica segura y estable a
largo plazo. No pueden conectarse con elementos Stäubli por
motivos de seguridad. Por tanto, Stäubli no se responsabili-
zará de los daños surgidos por la conexión de conectores no
autorizados por Stäubli con elementos Stäubli.
Connectors not made by Stäubli which can be mated with
Stäubli elements and in some cases are also described as
”Stäubli-compatible” do not conform to the requirements for
safe electrical connection with long-term stability, and for sa-
fety reasons must not be plugged together with Stäubli ele-
ments. Stäubli can therefore accept no liability for damage
which occurs as a result of mating these connectors which
lack Stäubli approval with Stäubli elements.
Los trabajos aquí descritos no pueden ejecutarse
en piezas conectadas a la red y con tensión.
The work described here must not be carried out
on live or load-carrying parts.
El producto nal debe proporcionar protección al
usuario frente a una descarga eléctrica.
Protection from electric shock must be assured by
the end product and its user.
Los conectores no pueden separarse estando car-
gados. Se permite la conexión y desconexión con
tensión.
The plug connections must not be disconnected
under load. Plugging and unplugging when live is
permitted.
Los conectores son impermeables según el tipo de
protección IP. Pero no están indicados para un largo
uso bajo agua. No coloque los conectores directa-
mente sobre una cubierta.
The plug connectors are watertight in accordance
with IP protection class. However, they are not suit-
able for continuous operation under water. Do not
place the plug connectors directly on the roof mem-
brane.
Se deben proteger ante la humedad y suciedad los
conectores no conectados con una tapa de cierre
(MC4 nº de artículo 32.0716 para bornes y 32.0717
para enchufes). No se pueden conectar conectores
sucios.
Unmated plug connectors must be protected from
moisture and dirt with a sealing cap (MC4 Article No.
32.0716 for sockets and 32.0717 for plugs). The male
and female parts must not be plugged together when
soiled.
El conector no debe someterse nunca a una tracción
mecánica duradera. El cable debe jarse con bridas.
The plug connection must not be subjected to contin-
uous mechanical tension. The cable should be xed
with cable binders.
Por razones de seguridad Stäubli prohíbe el uso de
cables de PVC o no estañados del tipo H07RN-F. For safety reasons Stäubli prohibits the use of either PVC cables or untinned cables of type H07RN-F.
Las tensiones nominales indicadas son valores máxi-
mos que solamente hacen referencia a los conecto-
res. La tensión nominal nal viene determinada por la
tensión nominal máxima más baja de un conjunto y
las normas pertinentes por las que estos hayan sido
evaluados y certicados.
Stated voltage ratings are maximum values and per-
tain only to the cable couplers. The nal voltage rat-
ing of a cable lead assembly or harness is dictated
by the lowest maximum voltage rating of any com-
ponent contained in the assembly and the relevant
standards to which they have been evaluated and cer-
tied.
Encontrará más detalles técnicos en el catálogo del
producto. For further technical data please see the product cat- alogue.
Explicación de los símbolos Explanation of the symbols
Advertencia de voltajes peligrosos Warning of dangerous voltages
Advertencia de área de peligro Warning of a hazard area
Sugerencia o consejo útil Useful hint or tip

3 / 12
Consejos para el almacenamiento Note on storage
Recomendamos almacenar los componentes de los conecto-
res a una temperatura de entre -30 °C y +60 °C y con una
humedad ambiental de <70%.
Los componentes no pueden exponerse directamente a la llu-
via, a agua en proceso de condensación ni a otros elementos
similares. Procure que las piezas no entren en contacto con
ácidos, soluciones alcalinas, gases corrosivos, acetona u otras
sustancias químicas que pudieran inuir en los materiales em-
pleados.
Siempre que se sigan estos consejos, el período máximo de
almacenamiento será de 2 años a partir de la fecha de fabri-
cación.
We recommend that you store connector components at a
temperature between –30°C and +60°C and with a relative hu-
midity of less than 70%.
The components must not be exposed to moisture due to
direct rainfall, condensation, etc. Ensure that the individu-
al components do not come into contact with acids, alkalis,
gases, acetone, or any other chemical substances that could
impact the materials used.
If these conditions are met, the components can be stored
for a maximum period of up to two years from the date of
manufacture.

4 / 12
2
1
3
4
5
6
Erforderliches Werkzeug Tools required
(ill. 1)
Alicate pela-cables PV-AZM... y des-
tornillador hexagonal 2,5mm.
(ill. 1)
Stripping pliers PV-AZM... incl. built-
in blade as well as hexagonal screw-
driver A/F 2,5mm.
Sección del cable: 1,5 / 2,5 / 4 / 6mm²
Tipo: PV-AZM-1.5/6
No. de código: 32.6029-156
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
Order No. 32.6029-156
Sección del cable: 4 / 6 / 10mm²
Tipo: PV-AZM-4/10
No. de código: 32.6027-410
Cable cross section: 4 / 6 / 10mm²
Type: PV-AZM-4/10
Order No. 32.6027-410
(ill. 2)
Alicates de engarce PV-CZM... con
posicionador y matriz de engarce
integrada.
(ill. 2)
Crimping pliers PV-CZM... incl. Loca-
tor and built-in crimping insert.
Sección del cable:
1,5 / 2,5 / 4mm² (14 / 12AWG)
Tipo: PV-CZM-18100
No. de código: 32.6020-18100
Crimping range:
1,5 / 2,5 / 4mm² (14 / 12AWG)
Type: PV-CZM-18100
Order No. 32.6020-18100
Sección del cable:
2,5 / 4 / 6mm² (12 / 10AWG)
Tipo: PV-CZM-19100
No. de código: 32.6020-19100
Crimping range:
2,5 / 4 / 6mm² (12 / 10AWG)
Type: PV-CZM-19100
Order No. 32.6020-19100
Sección del cable:
4 / 10mm² (12AWG)
Tipo: PV-CZM-20100
No. de código: 32.6020-20100
Crimping range: 4 / 10mm² (12AWG)
Type: PV-CZM-20100
Order No. 32.6020-20100
Sección del cable: 12 / 10 / 8AWG
Tipo: PV-CZM-22100
No. de código: 32.6020-22100
Crimping range: 12 / 10 / 8AWG
Typ: PV-CZM-22100
Order No. 32.6020-22100
(ill. 3)
Llave ja PV-MS,
1 N° de código = 2 piezas
No. de código: 32.6024
(ill. 3)
Open-end spanner PV-MS,
1 Set = 2 pieces
Order No. 32.6024
(ill. 4)
Llave para apretar PV-WZ-AD/GWD
No. de código: 32.6006
(ill. 4)
PV-WZ-AD/GWD socket wrench
insert to tighten
Order No. 32.6006
(ill. 5)
Llave para jar PV-SSE-AD4
No. de código: 32.6026
(ill. 5)
PV-SSE-AD4 socket wrench insert to
secure
Order No. 32.6026
(ill. 6)
Clavija de ensayo PV-PST
No. de código: 32.6028
(ill. 6)
Test plug PV-PST
Order No. 32.6028

5 / 12
9
A
b
A
CH R OM - V A N AD IU M
7
8
A
A
Tab. 2
Tab. 1
(ill. 7)
Llave inglesa 15mm
(ill. 7)
Open-end spanner A/F 15mm
(ill. 8)
Llave dinamométrica 12mm
(ill. 8)
Torque screwdriver A/F 12mm
Preparación de los cables Cable preparation
Pueden conectarse cables de clase 5
o 6.
Atención:
No utilice cables oxidados o sin
revestimiento. Es aconsejable uti-
lizar conductores estañados. Los
cables solares AII Stäubli cuentan
con conductores estañados de
alta calidad.
Cables with a strand construction of
classes 5 and 6 can be connected.
Attention:
Use no uncoated or already
oxidised conductors. It is recom-
mended to use tinned conduc-
tors. All Stäubli solar cables have
high-quality, tinned conductors.
(ill. 9, Tab. 1)
Compruebe el dimensión A y B con
ill. 9 y Tab. 1 y 2.
(ill. 9, Tab. 1)
Check dimensions A and b in accord-
ance with illustration 9 and table 1
and 2.
Nota:
Si va a utilizar cables con otros
diámetros diferentes a los indicados
en las tablas 1 y 2, consúltenos al
respecto� Estaremos encantados de
ayudarle�
Note:
Other cable combinations that
are not mentioned in Tab� 1 or 2 are
available� Please contact Stäubli for
more information, we are pleased to
support you�
A: ø del passacables [mm]
A: ø range of the cable [mm]
Sección del conductor
Conductor cross section
2,5 mm24 mm26 mm210 mm2
5,0 - 6,0 PV-K…T4/2,5I PV-K…T4/6I PV-K…T4/6I PV-K…T4/10I
5,5 - 7,4 PV-K…T4/2,5X PV-K…T4/6X PV-K…T4/6X PV-K…T4/10X
5,9 - 8,8 PV-K…T4/2,5II PV-K…T4/6II PV-K…T4/6II PV-K…T4/10II
b: Dimensión de control
b: control dimension ~3 mm ~5 mm ~7,2 mm
Selección de conguraciones de conectores con
certicación de TÜV Rheinland
Selection of connector conguration proven by
TÜV-Rheinland
Selección de conguraciones de conectores si
se utilizan cables con certicación UL
Selection of connector conguration when using
cables certied at UL
Nota:
Si el cable seleccionado cumple los criterios de las tablas 1
y 2 y las especicaciones técnicas indicadas en la página 10,
puede utilizarse como cable con doble certicación (TÜV y UL).
Note:
If your chosen cable is suitable for both congurations
named in Tab. 1 and 2, you can use it as double certied cable
according TÜV and UL.
Tensión nominal [V] DC
Rated voltage [V] DC
Sección del conductor / Conductor cross section
AWG (stranding)
600 / 1000 / 1500 600
A: ø del passacables [mm]
A: ø range of the cable [mm]
ZKLA (PV-Wire) TYLZ (USE-2) 14
(19-49)
12
(7-65)
10
(7-78)
8
(7-168)
5,60 - 6,20 4,83 - 6,20 PV-K…T4/2,5I PV-K…T4/6I
6,20 - 7,00 6,20 – 7,00 PV-K…T4/2,5X PV-K…T4/6X PV-K…T4/6X
7,00 - 8,60 7,00 - 8,60 PV-K…T4/2,5II PV-K…T4/6II PV-K…T4/6II
6,05 - 8,40 8,30 - 8,56 PV-K…T4/8II
b: Dimensión de control
b: control dimension ~3 mm ~5 mm ~4,4 mm

6 / 12
12
11
10
L
Tab. 3
(ill. 10)
Comprobar las dimensiones de L
según la ilustración 10 y la tabla 3.
(ill. 10)
Check dimensions L accordance with
illustration 10 and table 3.
Atención:
Tenga cuidado de no cortar nin-
gún hilo.
Attention:
Do not cut individual strands at
stripping
Nota:
Para obtener instrucciones sobre
cómo utilizar los alicates pela cables
PV-AZM y cómo cambiar las hojas de
corte, consulte las instrucciones de
operación MA267 en
www�staubli�com/electrical
Note:
For directions on the operation
of stripping pliers PV-AZM... and
changing blade sets, see operating
instruction MA267 at
www�staubli�com/electrical
Engarce Crimping
(ill. 11)
Abra la abrazadera (K) y manténgala
presionada. Coloque el contacto en el
rango de sección de cable correspon-
diente.
Gire los anillos de engarce hacia
arriba. Suelte la abrazadera (K). El
contacto está sujetado.
(ill. 11)
Open the clamp (K) and hold. Place
the contact in the appropriate cross-
section range.
Turn the crimp lugs upwards. Release
the clamp (K). The contact is xed.
(ill. 12)
Presione suavemente el alicate hasta
que los anillos de engarce queden
ubicados correctamente dentro de la
matriz de engarce.
(ill. 12)
Press the pliers gently together until
the crimp lugs are properly located
within the crimping die.
Tipo/Type Longitud/Length “L“
PV-K...T4/2,5l 6 – 7,5mm
PV-K...T4/6l 6 – 7,5mm
PV-K...T4/10ll 6 – 7,5mm
PV-K...T4/8ll 8,5 – 10mm

7 / 12
15
14
13
16
(ill. 13)
Inserte el extremo pelado del cable
hasta que el aislamiento quede contra
la ranura de engarce. Cierre completa-
mente el alicate de engarce.
(ill. 13)
Insert the stripped cable end until the
insulation comes up against the crimp
insert. Completely close the crimping
pliers.
(ill. 14)
Verique la crimpadora en forma
visual.
(ill. 14)
Visually check the crimp.
Nota:
Instrucciones de montaje de las
herramientas de crimpaje, mirar
MA251 (www.staubli.com/electrical)
Note:
For directions on the operation of
the crimping tool, please see operat-
ing instructions MA251 at
www�staubli�com/electrical
Comprobación del montaje Assembly check
(ill. 15)
Inserte el contacto engarzado en el
aislador del pin macho o hembra has-
ta que se encaje haciendo un clic. Tire
suavemente del cable para comprobar
que la parte metálica esté correcta-
mente acoplada.
(ill. 15)
Insert the crimped-on contact into the
insulator of the male or female coupler
until it clicks into place. Pull gently on
the lead to check that the metal part is
correctly engaged.
(ill. 16)
Introduzca la clavija de ensayo por su
cara apropiada en la conexión hembra
hasta llegar a fondo. Si el contacto
está correctamente montado, la mar-
ca blanca estará permanentemente
visible.
(ill. 16)
Insert the appropriate end of the test
pin into the male or female coupler as
far as it will go. If the contact is cor-
rectly located, the white mark on the
test pin must still be visible.

8 / 12
17
18
19
a mano
by hand
con PV-MS
with PV-MS
(ill. 17)
Apriete el pasacables con la herra-
mientas PV-MS
o
Apretar el prensa-estopas con las
herramientas PV-WZ-AD/GWD y
PV-SSE-AD4.
En cualquier caso:
La fuerza de apriete debe adaptarse al
tipo de cable solar usado en cada mo-
mento. Los valores típicos oscilan en
un rango de entre 3,4Nm a 3,5Nm 1).
1) Antes de proceder al montaje, se recomienda
calibrar la llave dinamométrica.
(ill. 17)
Screw up the cable gland hand-tight
with the tools PV-MS
or
tighten the cable gland with the tools
PV-WZ-AD/GWD and PV-SSE-AD4.
In both cases:
The tightening torque must be ap-
propriate for the solar cables used.
Typical values are between 3,4Nm
and 3,5Nm 1).
1) We recommend to calibrate the torque wrench
before assembly.
Nota:
Para trabajar con los componentes,
se recomienda que haya una tem-
peratura ambiente de entre -15 °C y
+35 °C.
Note:
For assembling of components we
recommend an ambient temperature
between -15°C and 35°C
Nota:
No enrosque la tuerca de sombre-
rete hasta el tope�
Note:
Do not bottom out the capnut�
Conexión y desconexión sin
clip de seguridad PV-SSH4
Plugging and unplugging the
cable coupler without safety
lock clip PV-SSH4
Conexión
(ill. 18)
Enchufe entre sí las piezas del pin del
cable hasta que se encajen haciendo
un clic. Controle que se hayan acopla-
do correctamente tirando del pin del
cable.
Plugging
(ill. 18)
Plug the parts of the cable coupler to-
gether until they click in place. Check
that they have engaged properly by
pulling on the cable coupler.
Desconexión
(ill. 19)
Para desconectar los contactos,
presione los seguros (X) con la mano
o con la herramienta PV-MS y tire
de las mitades del pin del cable para
separarlas.
Unplugging
(ill. 19)
To disconnect the contacts, press the
latches (X) together either by hand
or with the tool PV-MS and pull the
halves of the cable coupler apaart.

9 / 12
20
MIN. MIN.
Conexión y desconexión con
clip de seguridad PV-SSH4
Plugging and unplugging the
cable coupler with safety
lock clip PV-SSH4
Conexión
(ill. 20)
Enchufe entre sí las piezas del pin
del cable hasta que se encajen en su
lugar haciendo un clic.
Controle que se hayan acoplado co-
rrectamente tirando del pin del cable.
Plugging
(ill. 20)
Plug the parts of the cable coupler to-
gether until they click in place. Check
that they have engaged properly by
pulling on the cable coupler.
Desconexión
El pin del cable solamente puede des-
conectarse con la herramienta PV-MS.
Presione los seguros (X) con la herra-
mienta PV-MS y tire de las mitades del
pin para separarlas.
Unplugging
The cable coupler can be discon-
nected only with the tool PV-MS.
Press the latches (X) together with the
tool PV-MS and pull the halves of the
coupler apart.
Disposición del cable Cable routing
Los cables no pueden presentar nin-
guna deformación visible en el área de
sellado del aislamiento.
Tenga en cuenta las especicaciones
del fabricante de los cables relativas al
radio de curvatura permitido.
En la siguiente imagen esquemática
puede ver cómo recomendamos colo-
car el cable directamente junto con el
conector.
Cable management must allow a
minimum of 20 mm of cable that exits
directly from the cable seal without
bending or stress.
Refer to cable manufacturers speci-
cation for minimum bending radius.
Please see picture regarding detailed
cable routing.

10 / 12
2)
3)
Datos técnicos Technical data
Denominación del tipo Type designation MC4
Sistema de conectores Connector system Ø 4mm
Tensión nominal Rated voltage
1000V (EN 50521 / IEC62852) 1)
1500V DC (2PfG2330) 1) 2)
600V / 1000V / 1500V (UL) 3)
Corriente nominal IEC (85°C) Rated current IEC (85°C)
17A (1,5mm2)
22,4A (2,5mm2)
39A (4mm² / 6mm2)
45A (10mm2)
Corriente nominal (UL) Rated current (UL)
22,5A (14 AWG)
30A (12 AWG / 10 AWG)
50 A (8 AWG)
Sobretensión nominal Rated surge voltage 12kV (1000V DC (IEC))
16kV (1500V DC (IEC))
Rango de temperatura ambiente Ambient temperature range -40°C...+85°C (IEC)
-40°C...+75°C (UL)
Temperatura límite superior Upper limiting temperature 105°C (IEC)
Tipo de protección, enchufadoo
desenchufado
Degree of protection, mated
unmated
IP65 / IP68 (1m/1h)
IP2X
Categoría de sobretensión /Grado de suciedad Overvoltage category / Pollution degree CATIII/ 3
Resistencia de contacto de los conectores Contact resistance of plug connectors 0,35mΩ
Polaridad de los conectores Polarity of the connectors Douille / Hembra = Plus / positivo
Fiche / Macho = Minus / negativo
Sistema de bloqueo Locking system Snap-in
Clase de protección (IEC) Safety class (IEC) 1000V DC:II
1500V DC:0
Sistema de contacto Contact system Kontaktlamelle MULTILAM
Tipo de terminación Type of termination Crimpado / Crimping
Advertencia Warning No desconectar cuando esté cargado
Do not disconnect under load
Material de contacto Contact material Cobre, estañado / Copper, tin plated
Material aislante Insulation material PC/PA
Categoría de resistencia al fuego Flame class UL94-V0
Ensayo de niebla salina, grado de intensidad 6 Salt mist spray test, degree of severity 6 IEC 60068-2-52
Resistencia a los amoniacos (según la DLG) Ammonia resistance (according to DLG) 1500h, 70°C / 70% RH, 750ppm
Certicación TÜV Rheinland de conformidad con IEC
62852 TÜV-Rheinland certied according to IEC 62852 R60111354 4)
Certicación TÜV Rheinland de conformidad con EN
50521 TÜV-Rheinland certied according to EN 50521 R60028286 5)
Certicación UL de conformidad con UL 6703 UL certied according to UL 6703 E343181
Certicación UL de conformidad con CSA 6703 CSA certied according to UL 6703 250725
2) 1500 V 2PfG 2330: solo para zonas de acceso restringido / Only for use in PV-systems with restricted access locations
3) Consulte la información acerca de los diámetros de cable que pueden utilizarse en la tabla 2 de estas instrucciones de montaje / For usable cable diameter please see
table 2 in this assembly instructions
4) En el caso de las cajas de conexiones de conformidad con IEC62790, es necesario utilizar los cables indicados en la norma EN50618 / For PV junction boxes accor-
ding IEC62790 cables according EN50618 must be used
5) Válido hasta octubre de 2017 / Valid till October 2017
6) A partir de octubre de 2017, únicamente válido junto con cables certicados de conformidad con EN50618 / From October 2017 only valid in connection with cables
certied according EN50618
Tensión nominal
[V]DC
Rated voltage [V]DC
Cables compatibles
Suitable wires
Fabricante
Manufacturer
Sección del conductor [mm2]
Cable cross section [mm2]
Certificado n.º
Certificate no.
1000
Utilizar solamente con cables certicados para 1000
V de conformidad con 2PfG 1169/07.08 o EN50618 6)
Valid with 1000V wires approved according to 2PfG
1169/07.08 or EN50618 6)
1,5 / 2,5 / 4 / 6 / 10
FLEX-SOL-XL (Ø 4,70 mm) Stäubli Electrical
Connectors 1,5 R 60024459
FELX-SOL-EVO-TL (Ø 4,82 mm) Stäubli Electrical
Connectors 4,0 R 50326973
Byson Electronics 7052 (Ø 4,82 mm) Byson Electronics 4,0 R 50181294
1500
solamente para cables fotovoltaicos certicados
para 1500 V de conformidad con 2PfG 1990/05.12 o
EN50618 6)
Only with valid 1500V according to 2PfG 1990/05.12
or EN50618 approved wires 6)
1,5 / 2,5 / 4 / 6 / 10
1)

11 / 12

12 / 12
© by Stäubli Electrical Connectors AG, Switzerland – MA231 – 01.2017, Index b, Marketing Communications – Sujeto a modicaciones / Subject to alterations
Fabricante/Producer:
Stäubli Electrical Connectors Essen GmbH
Westendstraße 10, Postfach 10 25 27
45143 Essen/Germany
Phone: [phone]
Fax: [phone]
mail [email protected]
www.staubli.com/electrical
